太阳能中根据逆变拓扑进行IGBT选择

在绿色能源快速发展的当下，太阳能发电对于人们来说已经不是什么新鲜事物。在太阳能逆变电源的角度来说，想要获得更多的效率，IGBT就是必不可少的重要器件。使用IGBT能够为太阳能逆变器带来更大的收益。在以下的内容中，小编就将为大家介绍采用全桥逆变拓扑，来对IGBT进行选择的方法。

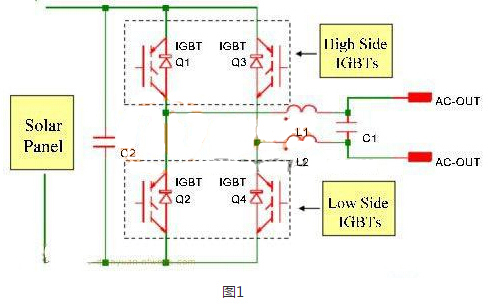

从严格的意义上来说，太阳能逆变器属于一种功率类的电子电路，太阳能逆变器是一种功率电子电路，能把太阳能电池板的直流电压转换为交流电压来驱动家用电器、照明及电机工具等交流负载。如图1所示，太阳能逆变器的典型架构一般采用四个开关的全桥拓扑。

再在图1中，Q1和Q3被指定为高压侧IGBT，Q2和Q4则是低压侧IGBT。该逆变器用于在其目标市场的频率和电压条件下，产生单相位正弦电压波形。有些逆变器用于连接净计量效益电网的住宅安装，这就是其中一个目标应用市场，此项应用要求逆变器提供低谐波交流正弦电压，让电力可注入电网中。

为满足这个要求，IGBT可在20kHz或以上频率的情况下，对50Hz或60Hz的频率进行脉宽调制，因此输出电感器L1和L2便可以保持合理的小巧体积，并能有效抑制谐波。此外，由于其转换频率高出人类的正常听觉频谱，因此该设计也可尽量减少逆变器产生的可听噪声。

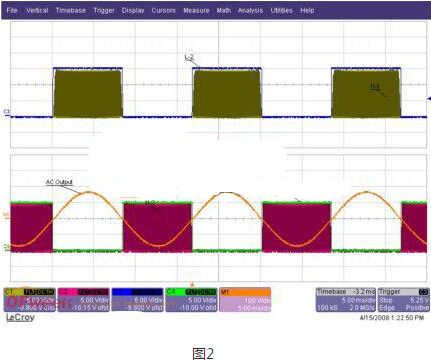

脉宽调制这些IGBT的最佳方法是什么?怎样才能把功耗降到最低呢?方法之一是仅对高压侧IGBT进行脉宽调制，对应的低压侧IGBT以50Hz或60Hz换相。图2所示为一个典型的栅压信号。当Q1正进行脉宽调制时，Q4维持正半周期操作。Q2和Q3在正半周期保持关断。到了负半周期，当Q3进行脉宽调制时，Q2保持开启状态。Q1和Q4会在负半周期关断。图2也显示了通过输出滤波电容器C1的AC正弦电压波形。

此变换技术具有以下优点：

(1)电流不会在高压侧反并二极管上自由流动，因此可把不必要的损耗低至最低。

(2)低压侧IGBT只会在50Hz或60Hz工频进行切换，主要是导通损耗。

(3)由于同一相上的IGBT绝对不会以互补的方式进行转换，所以不可能出现总线短路击穿情况。

(4)可优化低压侧IGBT的反并联二极管，以尽量减低续流和反向恢复导致的损耗。

IGBT技术

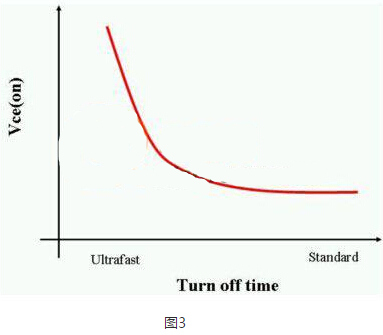

IGBT基本上是具备金属门氧化物门结构的$双极型晶体管(BJT)。这种设计让IGBT的栅极可以像MOSFET一样，以电压代替电流来控制开关。作为一种BJT，IGBT的电流处理能力比MOSFET更高。同时，IGBT亦如BJT一样是一种少数载体元件。这意味着IGBT关闭的速度是由少数载体复合的速度快慢来决定。此外，IGBT的关闭时间与它的集极-射极饱和电压(Vce(on))成反比(如图3所示)。

以图3为例，若IGBT拥有相同的体积和技术，一个超速IGBT比一个标准速度的IGBT拥有更高的Vce(on)。然而，超速IGBT的关闭速度却比标准IGBT快得多。图3反映的这种关系，是通过控制IGBT的少数载体复合率的使用周期以影响关闭时间来实现的。



通过上文的介绍，相信大家对于IGBT在太阳能逆变中的作用有了一定的了解。本文采用图文结合的方式，为大家从反方向整理出了利用全桥逆变拓扑来反推IGBT，从而进行选择的方法。对于太阳能比较感兴趣的朋友可以花上几分钟来阅读本文，相信会有意想不到的收获。
