SimSurfing系列_04 | 静噪滤波器设计辅助工具

为工程师量身定制的

在线设计辅助软件

如何使用静噪滤波器设计辅助工具自动生成电路的条件和噪声与期望频率范围相匹配的静噪滤波器，并排列生成的静噪滤波器？

选定适合电路配置的电子元件需要选定电子元器件的技能；需要考虑多个电子元器件的组合；为了配置良好的电路，还必须做到选择最合适的电子元器件！

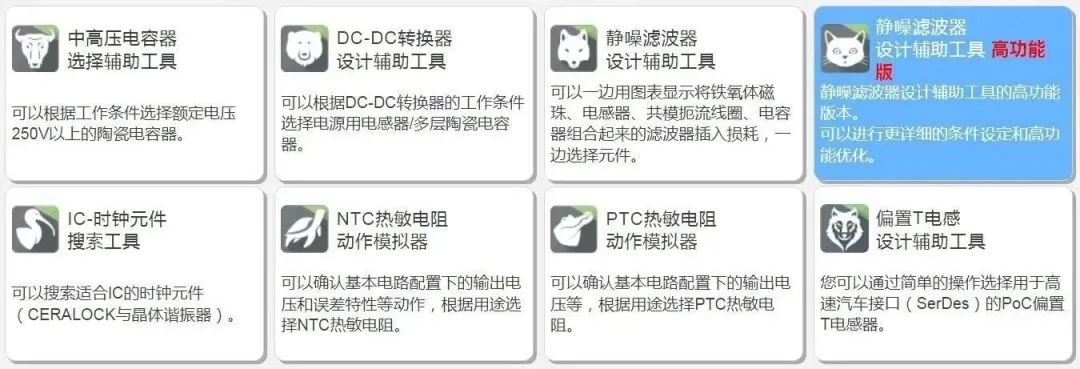

SimSurfing辅助软件中

有多种电路配件选定工具可用于电路设计

通常，只需通过简单的条件设定就能选出符合基准的电子元器件，结合村田制作所的设计研究知识提出选定建议。比如，SimSurfing的静噪滤波器设计辅助工具(高功能版)，根据电路条件和要降低噪声的频段自动生成与其相匹配的噪声滤波器。

以下视频介绍了SimSurfing静噪滤波器设计辅助工具的操作使用步骤：

读者可以根据视频介绍，并搭配静噪滤波器辅助设计工具操作手册，了解使用方法。操作手册对变更电路配置图的项目配置方法等进行了详细介绍，同时还列举了各种工具的应用示例。

总结：

静噪滤波器辅助设计工具

主要步骤：

设置、仿真、搭建电路

第一步

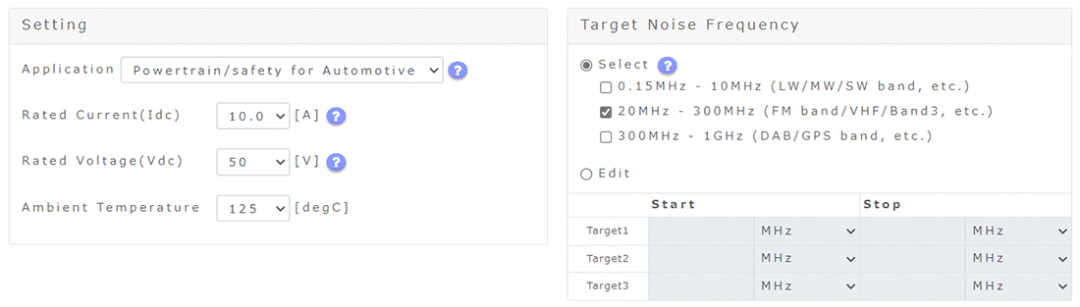

选择进入工具页面，输入选择用途、额定电流/额定电压、目标噪声频段：

第二步

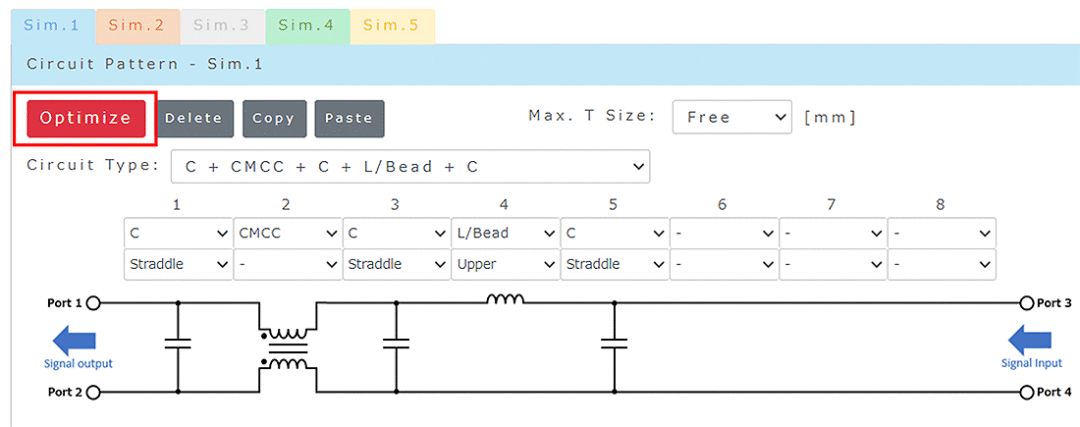

配置想要计算插入损耗的滤波器电路，按下Optimize按钮。SimSurfing会根据所选择的型号，进行仿真并给出结果：

第三步

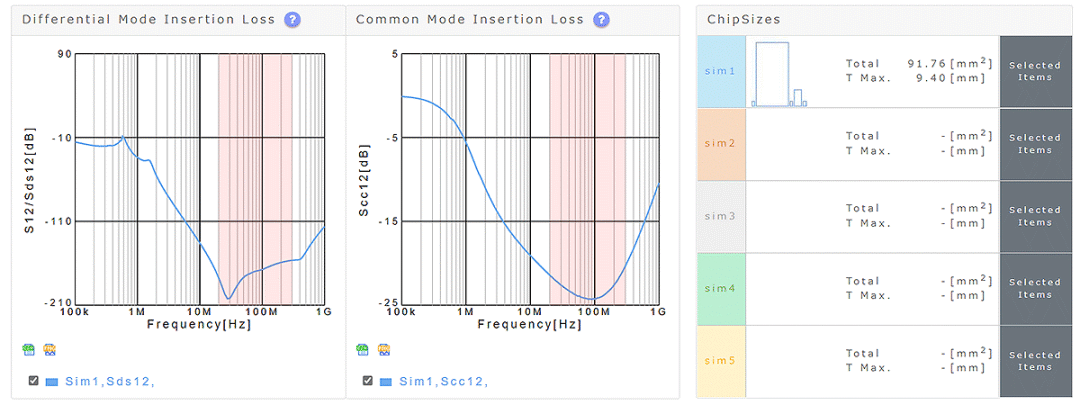

显示指定的电路、配置产品编号的插入损耗图表与安装面积：

实际应用案例

本系列将详细介绍村田的免费在线设计辅助软件SimSurfing的功能和各个工具的使用方法，提供工具使用手册下载和介绍工具操作的视频。我们还会为您介绍SimSurfing应用案例和相关技术文章。

敬请关注！
