前言
随着“露营热”的大火和“户外游”的兴起，便携式户外电源逐渐成为充电行业炙手可热的宠儿。而在户外电源中，保证电源稳定充电的关键之一就是MCU芯片。因此，MCU芯片性能的优劣直接影响到户外电源的可靠性。而在充电头网过往的拆解中，国民技术的MCU芯片常常出现，被不少厂商采用。
国民技术高性能高可靠MCU芯片

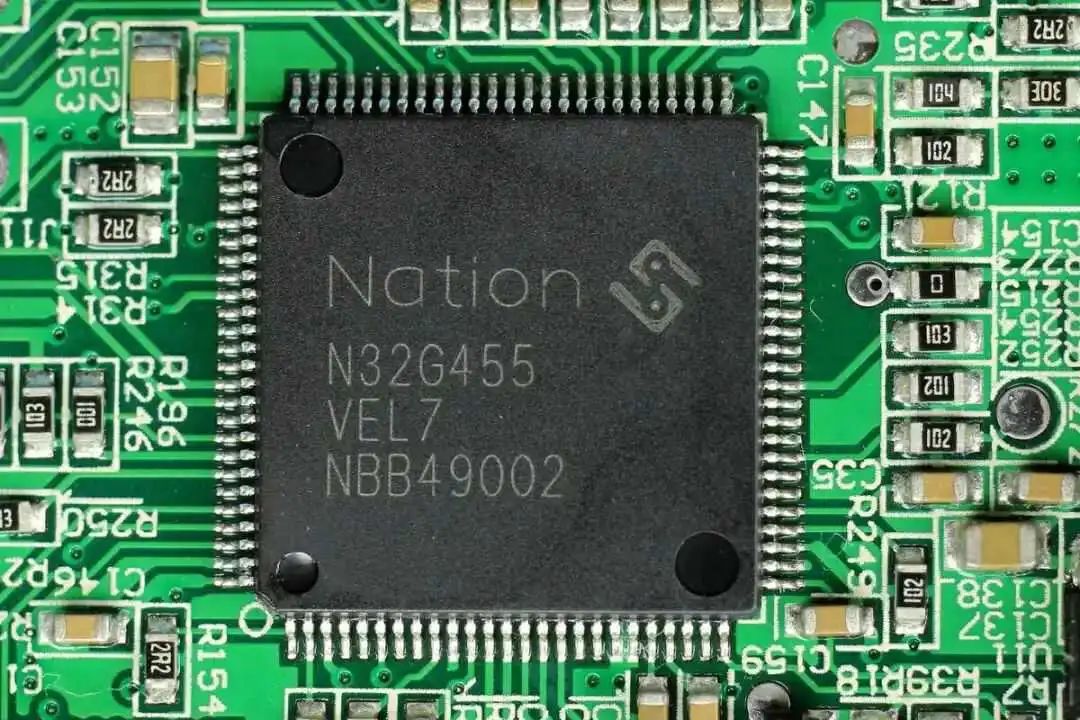

N32G455VEL7
N32G455VEL7，是一颗内置M4F内核的MCU，最高主频可达144MHz，支持浮点运算和DSP指令。芯片内部集成512KB Flash和144KB SRAM，内置4个12位ADC，具备7个USART接口，3个SPI接口和4个I2C接口以及USB接口，采用LQFP100封装。
N32G455VEL7详细规格资料。

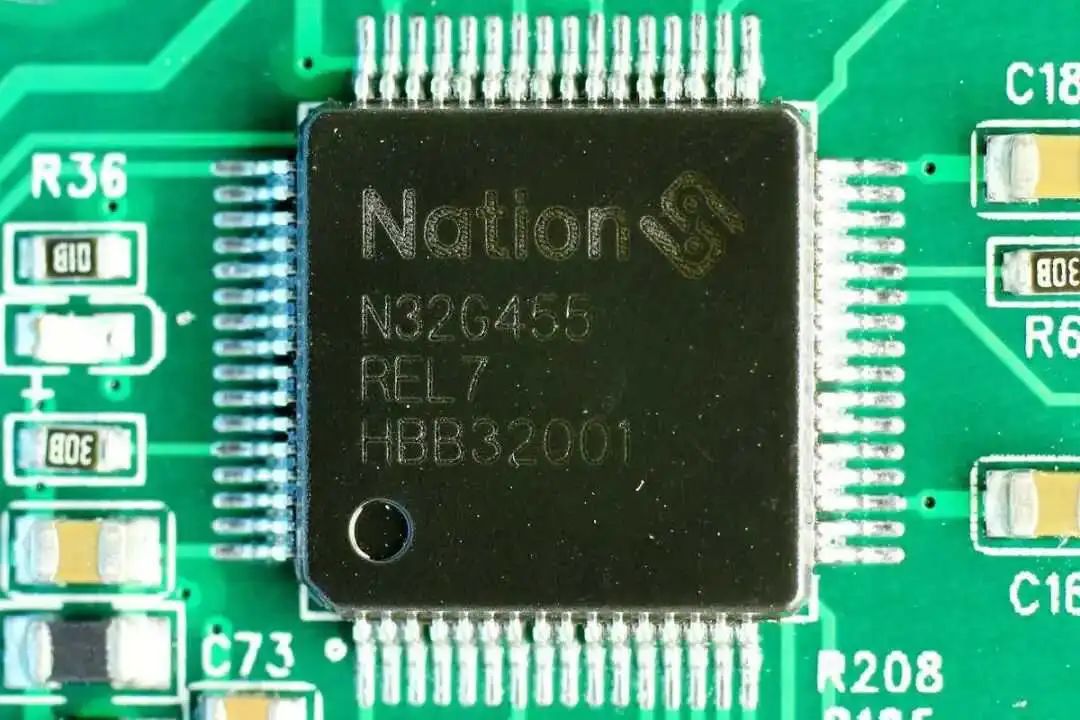

N32G455REL7
N32G455REL7，是一颗内置M4F内核的MCU，最高主频可达144MHz，支持浮点运算和DSP指令。芯片内部集成512KB Flash和144KB SRAM，内置4个12位ADC，具备7个USART接口，3个SPI接口和4个I2C接口以及USB接口，采用LQFP64封装。
N32G455REL7详细规格资料。
N32G030C8L7

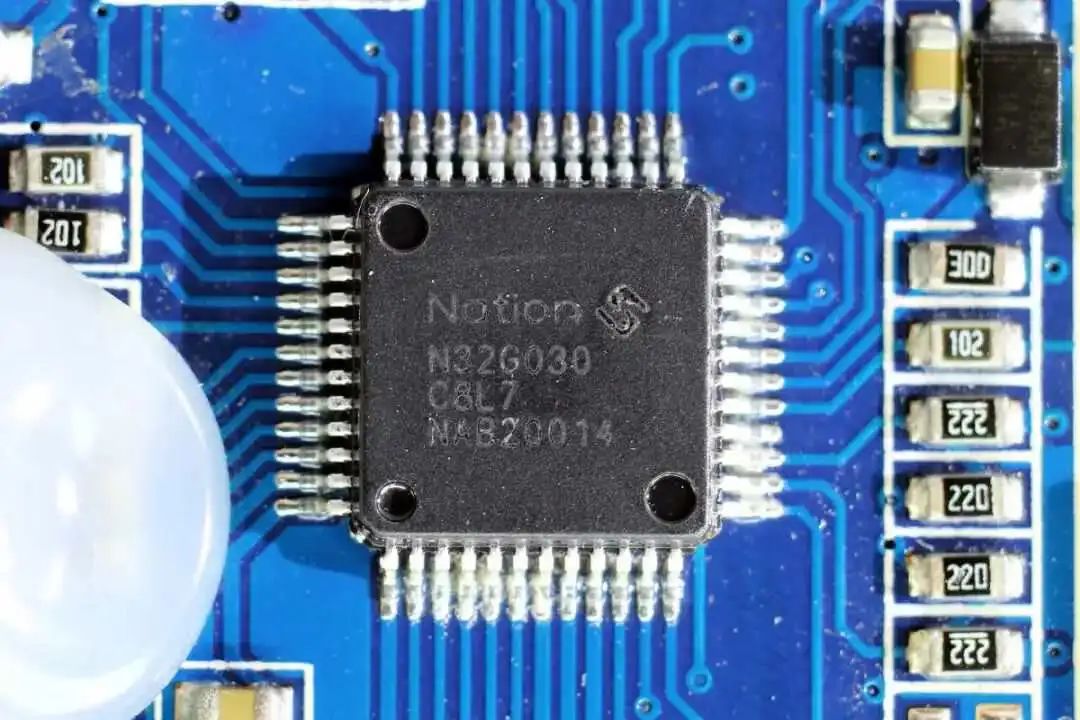

N32G030C8L7，是一颗内置M0内核的MCU，主频可达48MHz，内部集成64 KB Flash和8 KB SRAM，内置12位ADC，运放和模拟比较器，具备两个USART接口，两个SPI接口和两个I2C接口，一个I2S接口，采用LQFP48封装。
N32G030C8L7详细规格资料。
N32G031K8L7
N32G031K8L7是一颗内置M0内核的MCU，主频可达48MHz，内部集成64 KB Flash和8 KB SRAM，内置12位ADC，运放和模拟比较器，具备三个USART接口，两个SPI接口和两个I2C接口。
N32G031K8L7详细规格资料。
应用案例

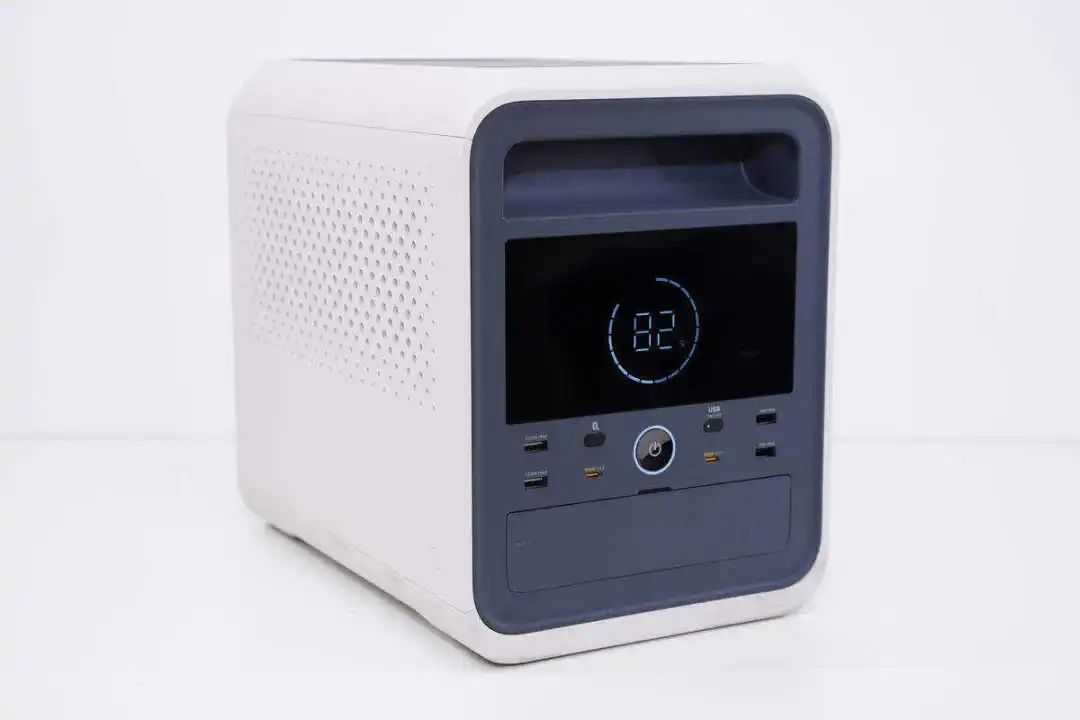

储比特 1200W 便携式户外电源A1000
储比特A1000户外电源内置1021Wh刀片动力电池，内置的逆变器支持1200W输出功率，峰值输出功率为2400W。户外电源支持太阳能板充电，USB-C充电和适配器充电。USB-C接口支持100W双向充电，USB-A口支持18W快充，满足手机和笔记本电脑充电使用。

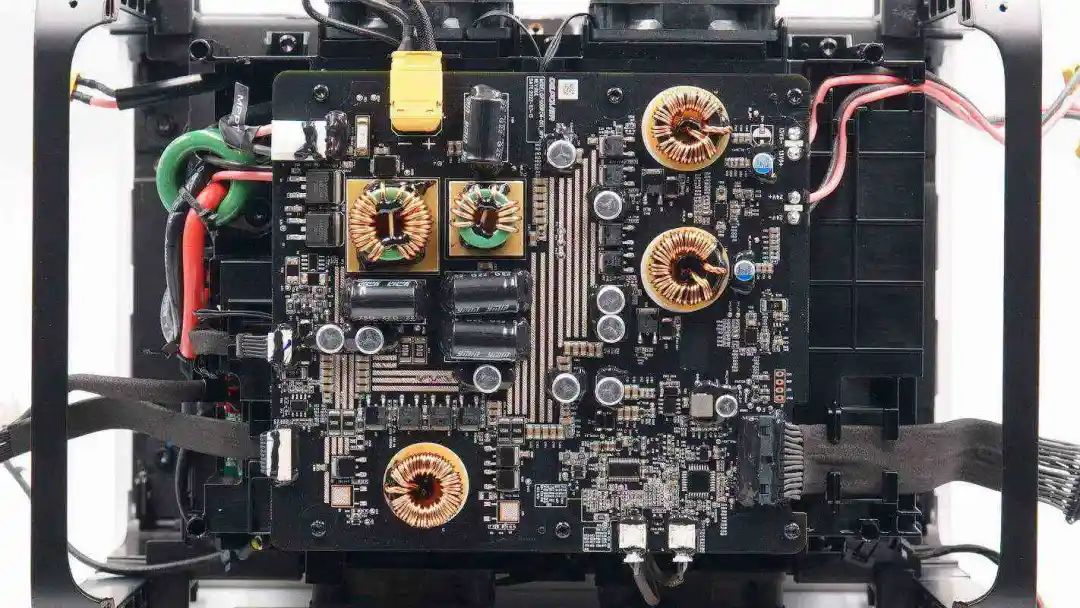

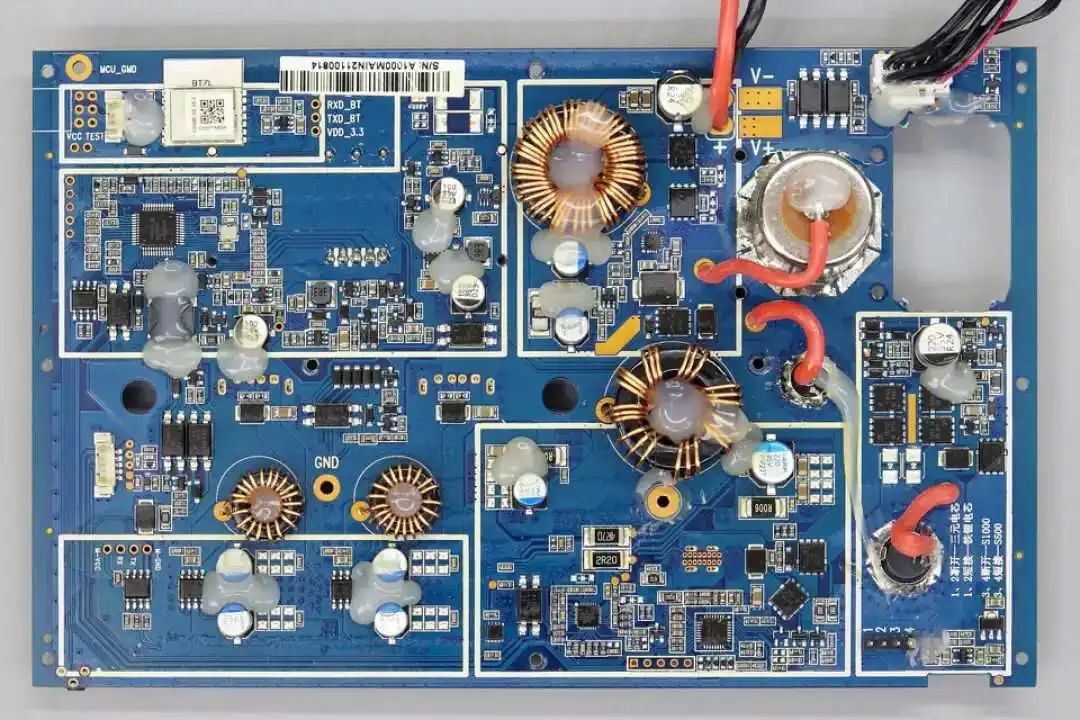

电池保护管和逆变升压MOS管以及输出调制的IGBT功率器件均来自士兰微，逆变输出调制方案来自集芯源电子，搭配两颗安趋驱动器进行输出调制，逆变模块配有四个风扇用于散热。直流快充采用两路降压电路用于USB-A口输出，一路双向同步升降压用于USB-C快充输入输出，太阳能充电输入。
其中户外电源整机控制采用国民技术MCU，进行电量百分比显示，并搭配蓝牙模块用于APP连接，便于时刻掌握用电情况。USB-C快充采用芯海科技协议芯片搭配南芯科技同步升降压控制器，USB-A接口采用英集芯高集成降压方案。
相关阅读：

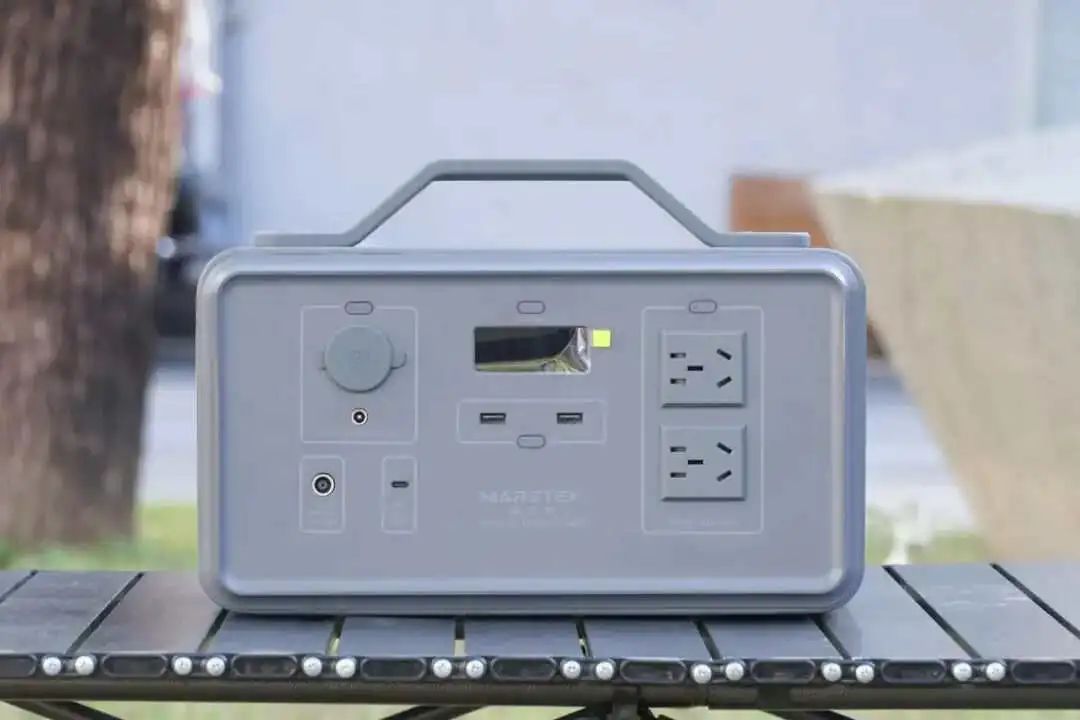

奥鹏600W便携户外电源R600

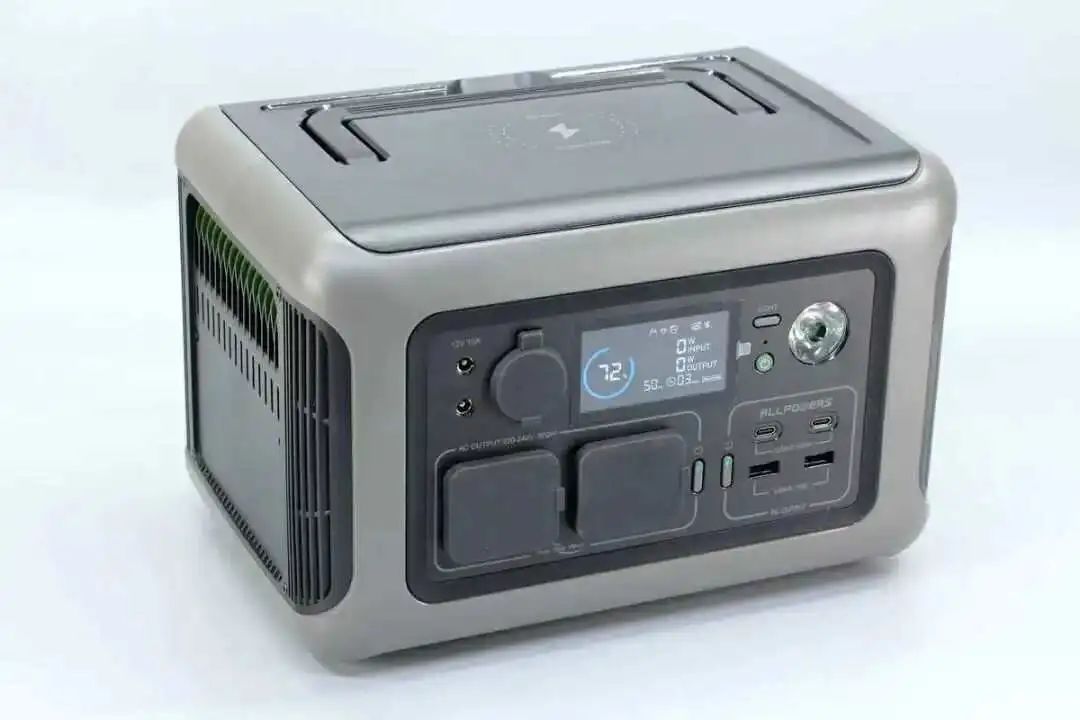

奥鹏这款户外电源内置299Wh磷酸铁锂电池，内置双向逆变，支持600W输出功率，并支持1200W峰值输出功率。户外电源支持UPS功能，可在15ms内切换到户外电源供电。户外电源支持AC输入充电和太阳能充电，并配有两个USB-A和两个USB-C接口，USB-C口支持100W快充输出，USB-A口支持18W快充输出。
奥鹏户外电源内部采用模块化设计，电池组，双向逆变模块和快充模块，MPPT模块和无线充电模均为独立设计，通过连接器连接。电池组采用32700磷酸铁锂电池8并2串连接，单节电池容量为6000mAh。电池组采用中颖电子保护芯片，支持电池充电均衡。
双向逆变模块来自Gospower高斯宝电气，型号G1499，是一款支持600W输出功率的双向逆变模块，支持为锂电池组充电和逆变输出。逆变器采用ST意法半导体MCU进行升压和输出调制控制，搭配纳芯微隔离驱动器用于开关管驱动。

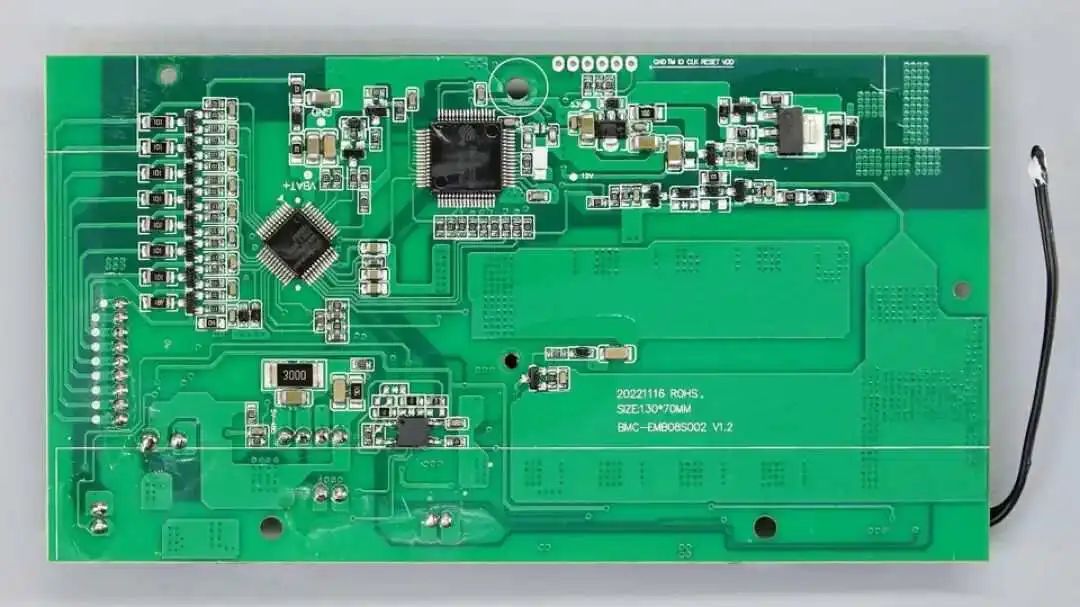

快充面板和MPPT模块采用国民技术MCU进行控制，USB-C快充采用智融SW3516P快充芯片，USB-A快充采用英集芯IP6525T，无线充电采用英集芯IP6809主控芯片。电源内部MPPT模块和逆变模块均配有风扇散热，避免积热，并使用液晶屏幕进行状态显示，还内置无线模块用于APP连接，功能全面，使用方便。
相关阅读：
MI小米1800W户外电源1000 Pro（P06ZM）
小米米家户外电源采用环保阻燃材料机身外壳，端面为黑色配色，更具质感。在户外电源两侧分布交流和直流输出，其中交流逆变输出功率达1800W，并支持100W PD快充，户外用电更加从容。小米这款户外电源还内置了双向逆变技术，无需单独的充电器，充电时间仅1.5小时，大大增强使用体验。

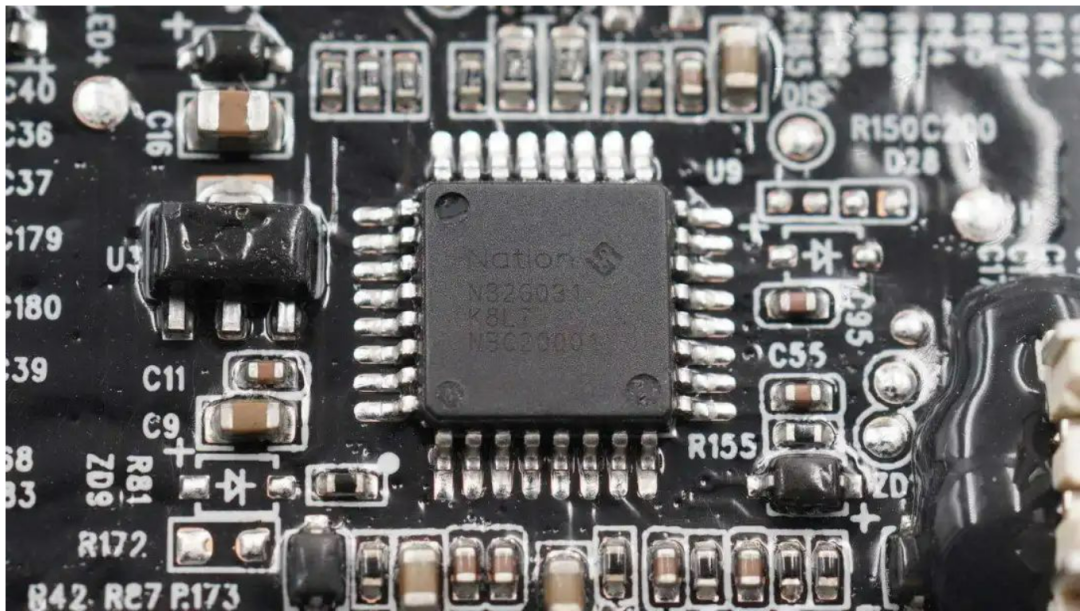

MPPT模块采用国民技术 N32G031K8L7 MCU，采用瑞萨ISL81601双向同步升降压控制器，满足48V输入耐压。两路降压控制器采用茂睿芯MK9218同步降压控制器，支持高压应用。双向逆变模块采用微芯科技MCU进行整机控制，搭配使用纳芯微隔离驱动器。直流输出模块的降压以及升降压方案均来自南芯
相关阅读：
1、拆解报告：MI小米1800W户外电源1000 Pro（P06ZM）
充电头网总结
MCU芯片在电源充放电过程中起到总领控制的作用，而户外电源的大热，也让不少厂商意识到了MCU芯片的重要性，为MCU芯片带来了一大商机。国民技术提早布局MCU芯片，应用于多款产品，也为各大品牌提供了一个成熟稳定的方案。
国民技术股份有限公司（简称：国民技术）2000年源于国家“909”集成电路专项工程成立，2010年创业板上市（股票代码:300077），是通用MCU、安全芯片领先企业和国家高新技术企业。总部位于深圳，在北京、上海、武汉、西安、重庆、香港、新加坡、美国奥斯汀、日本东京等地设有分支机构。主营产品包括：通用MCU、安全芯片、可信计算芯片、智能卡芯片、蓝牙芯片、RCC创新产品等，广泛应用于网络安全认证、电子银行、电子证照、移动支付与移动安全、物联网、工业联网及工业控制、智能家电及智能家庭物联网终端、消费电子、电机驱动、电池及能源管理、智能表计、医疗电子、汽车电子、安防、生物识别、通讯、传感器、机器自动化等应用方向。
