两款市售100W快充插座拆解汇总，哪款更值得买？

前言

快充插座作为近年快充迅速发展后市场需求下诞生的产物之一，既有传统排插的大功率供电能力，而相较充电器，在家、办公室等固定场所插线即用更加方便。而且作为二合一产品，也能保证桌面相对整洁。

快充插座和充电器一样，也有比较明显的功率划分，并且接口功率越大，自然能适配的场景就越广泛。而目前百瓦快充插座还是比较少的，充电头网目前拆解过绿联和倍思两个知名品牌的产品，两者各有特色，下面一起来了解。

Baseus倍思

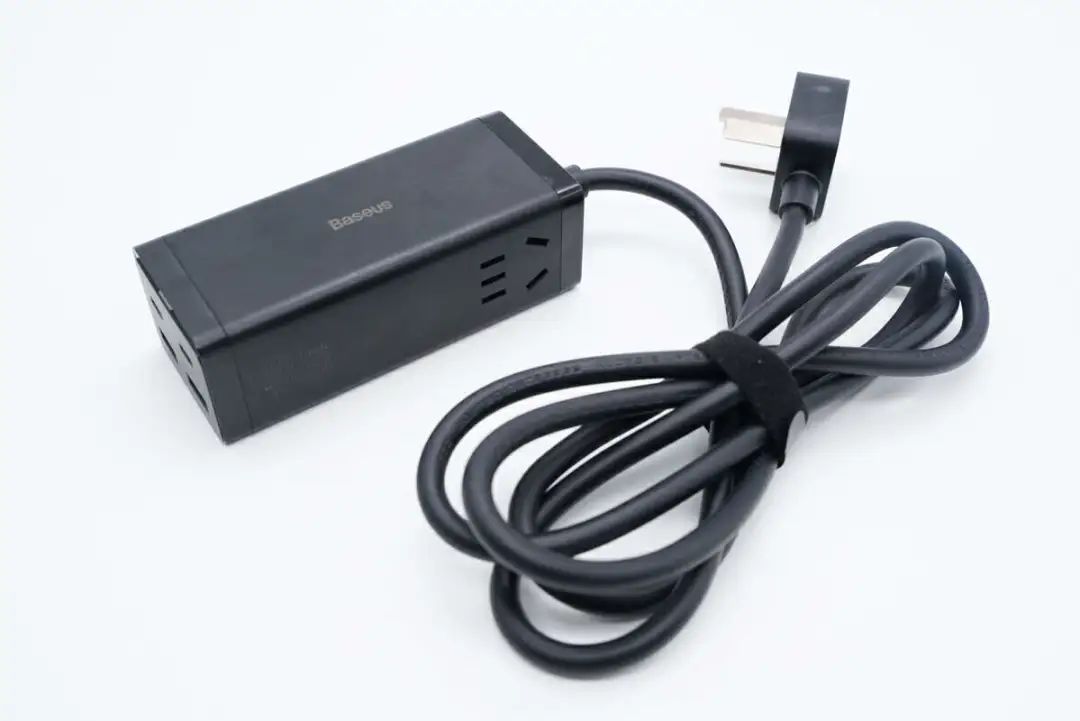

倍思100W氮化镓快充插座自带1.5米长延长线缆，满足日常扩展使用。插座两侧具备2+3交流插座，支持2500W功率，使用自带的100W USB PD快充为笔记本充电，连接一个显示器，再插一个热水壶也是极好的。

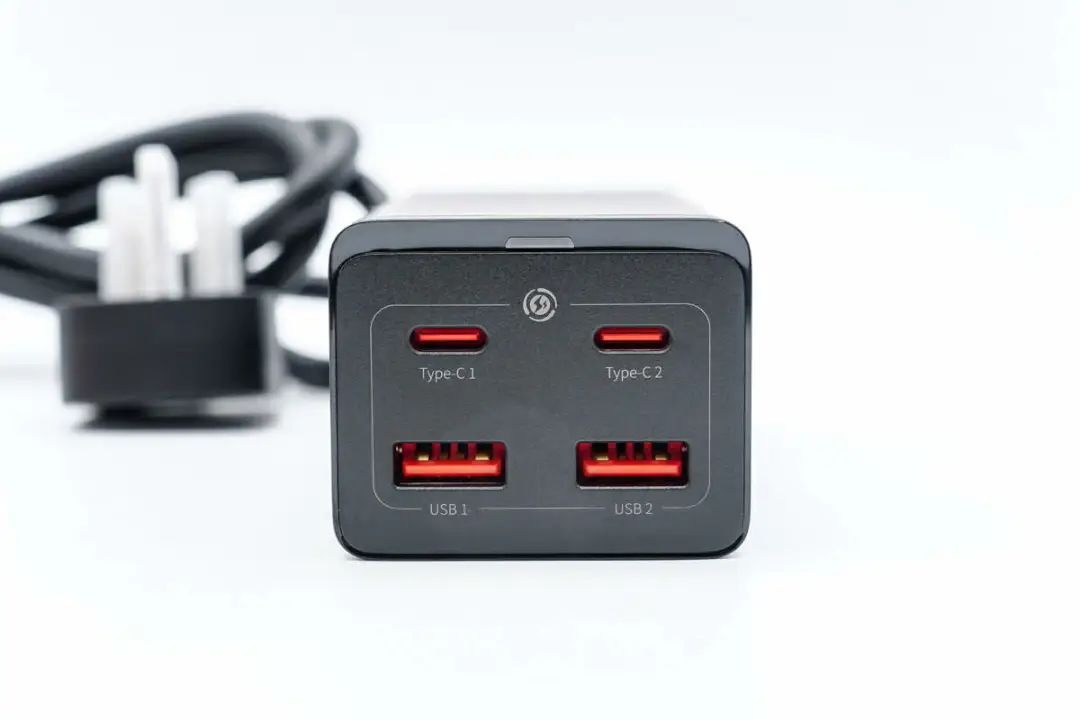

倍思这款100W快充插座为长条形设计，在侧面为新国标五孔插孔，端面为USB-C和USB-A快充接口。接口兼容 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议。

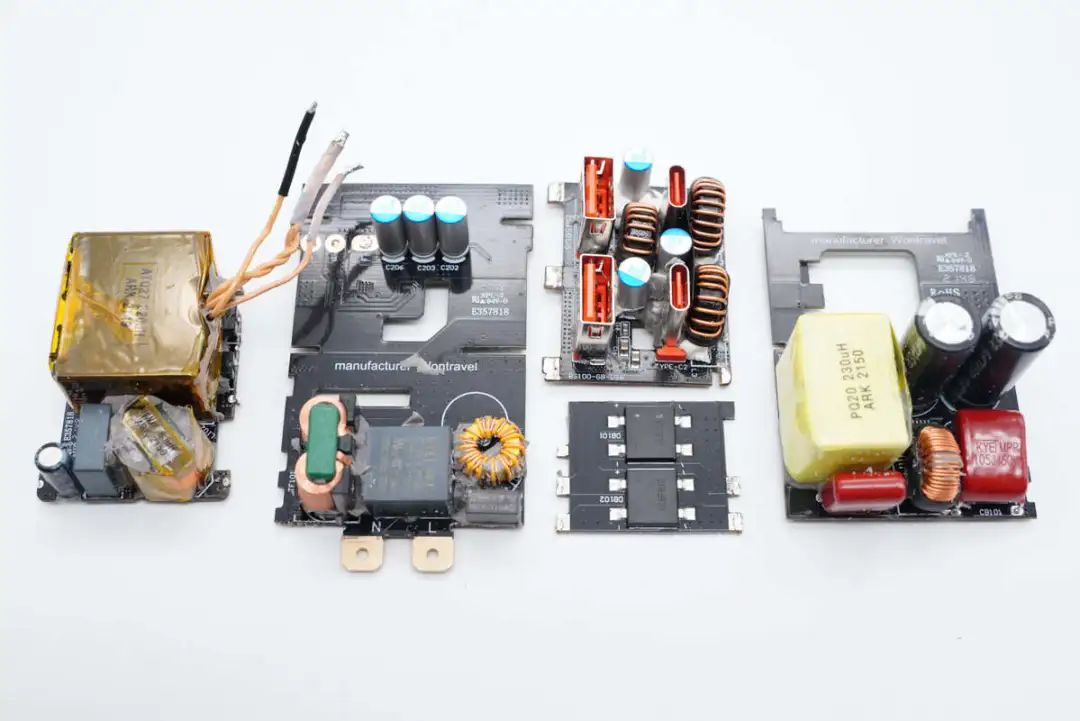

倍思这款快充插座内部的快充模块使用五块PCB焊接组成，快充模块为PFC+LLC架构，同步整流，固定电压输出。输出由三路同步降压电路降压，实现四个接口的快充输出。

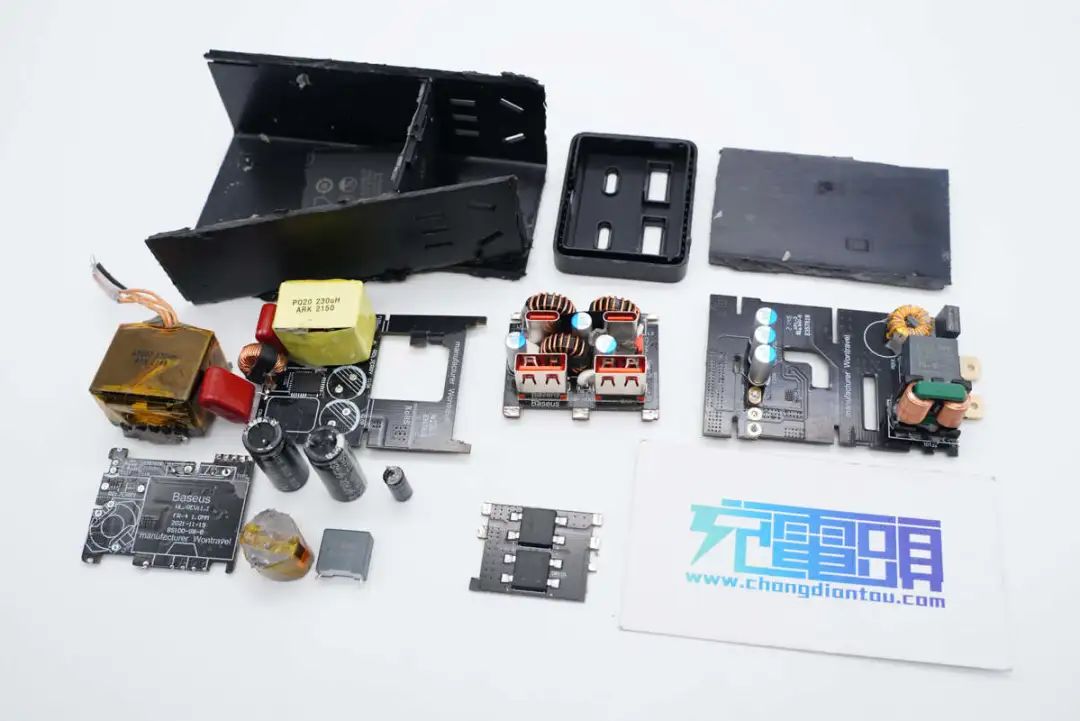

充电头网通过拆解了解到，倍思插座内部快充模块采用灌胶工艺，能够增强散热性能，提升耐候性的同时提升保护性能，有效避免插线板在使用过程中中不慎跌落损坏，更加经久耐用。插座内部快充模块使用恩智浦TEA2016AAT+TEA1995 PFC+LLC+同步整流方案，恒压输出，由五块小板焊接组成为一个整体。

PFC使用纳微半导体NV6127搭配泰科天润碳化硅二极管，LLC开关管来自华瑞微，同步整流管来自华羿微，初级滤波电容来自凯泽鑫，同步整流输出和二次降压输出滤波固态电容均来自丰宾。模块三路独立降压均采用智融SW3516H降压方案，快充兼容性好，能够满足笔记本和手机的大功率充电。

相关阅读：

1、首发小米众筹：倍思GaN3 Pro 100W氮化镓桌面插线板正式上线

2、拆解报告：倍思100W 2A2C氮化镓快充插座

3、2C2A还不够？再加两个AC口！倍思100W氮化镓桌面插线板评测

UGREEN绿联

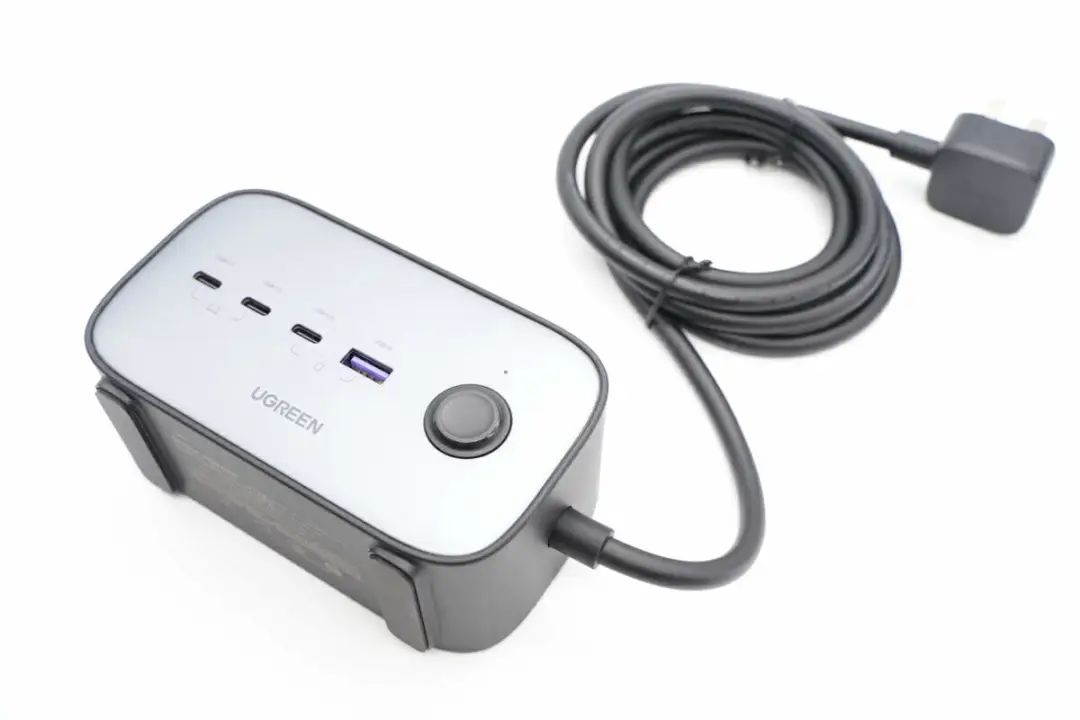

绿联100W智充魔盒Pro设计风格和此前拆过的绿联30W智充魔盒Life很接近，立体机身充分利用空间，整体小巧不占用桌面太多地方。新颖的外观很像小音箱，甚至可以充当桌面饰品。

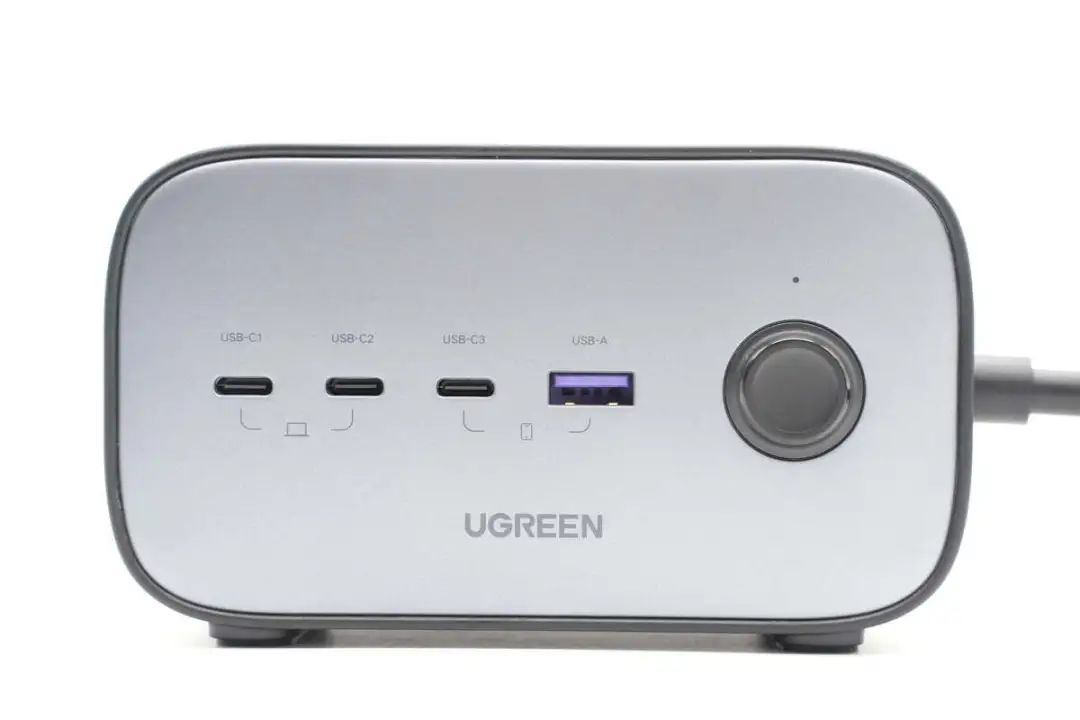

插座机身正面喷刷银色涂料，金属质感十足。另外正面印有UGREEN品牌logo，并设有电源键、指示灯以及3C1A四个USB接口，并配有USB-C1/2/3、USB-A、电脑、手机等区别标识，方便用户区分使用。

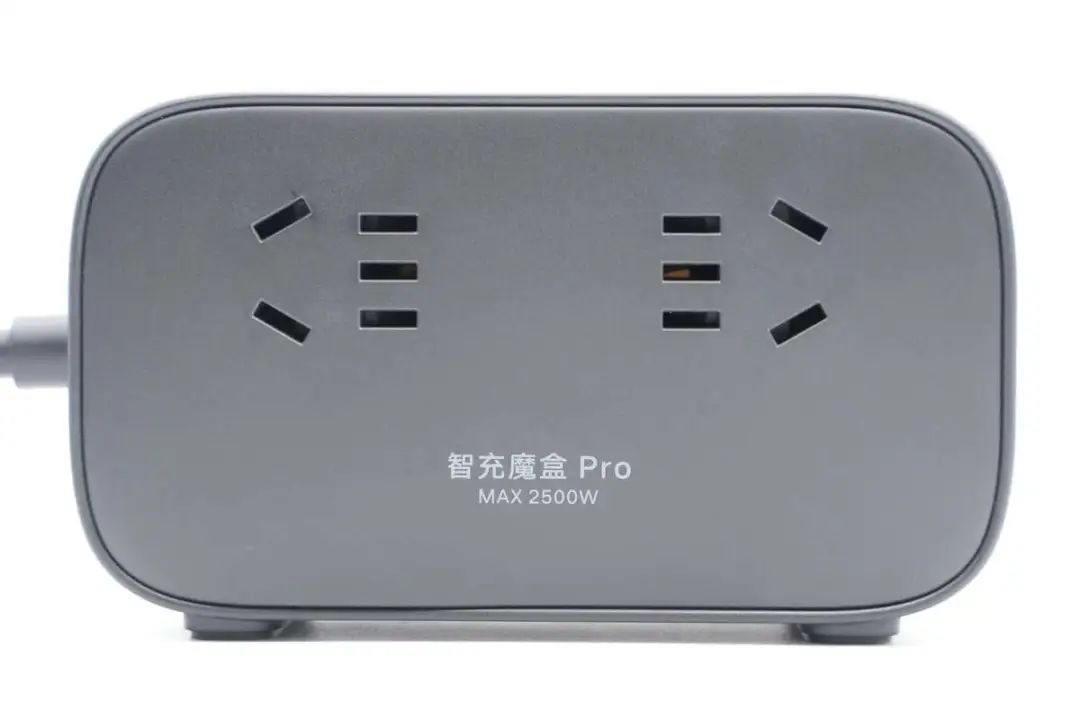

背面设有两个3+2新国标AC插口，外壳上印有智充魔盒 Pro以及MAX 2500W，表明产品最大承载功率。

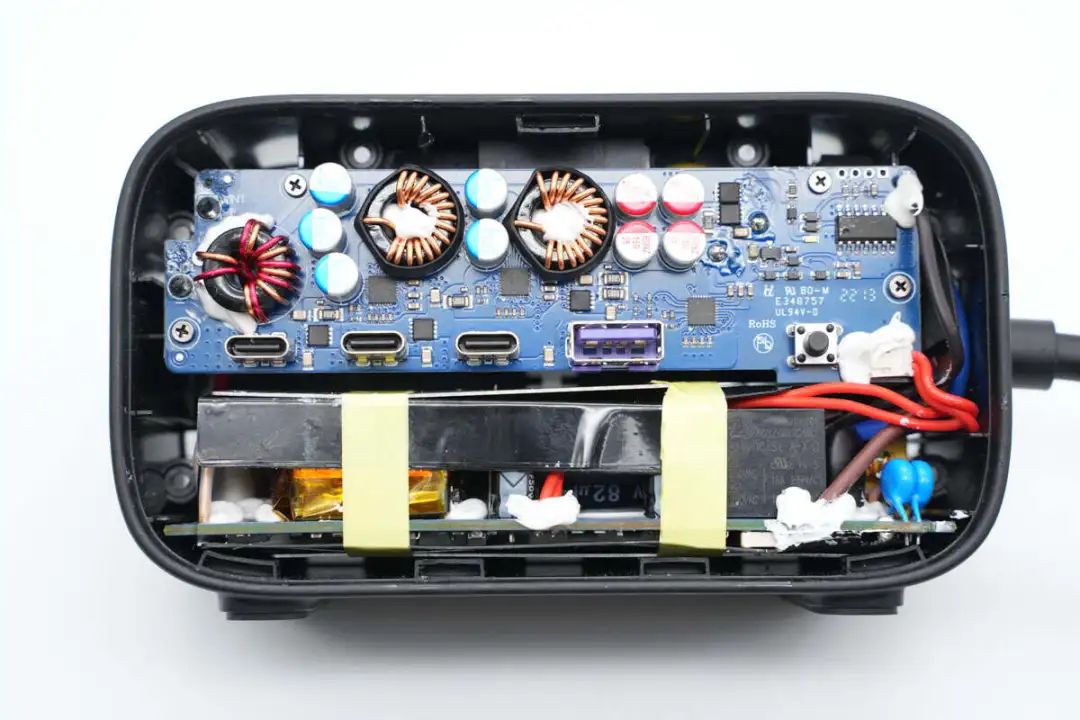

绿联快充魔盒内部的快充模块使用两块PCB组成，下方AC-DC电源模块为PFC+LLC架构，同步整流，固定电压输出，通过导线焊接连接。USB快充降压输出由三路同步降压电路降压，实现四个接口的快充输出。

绿联100W智充魔盒Pro采用模块化设计，立体结构，具有两个3+2新国标插孔，和一个2孔插孔，均内置安全门，确保日常使用安全。同时配备3C1A四个USB接口，能够同时为7台设备供电，功能全面。

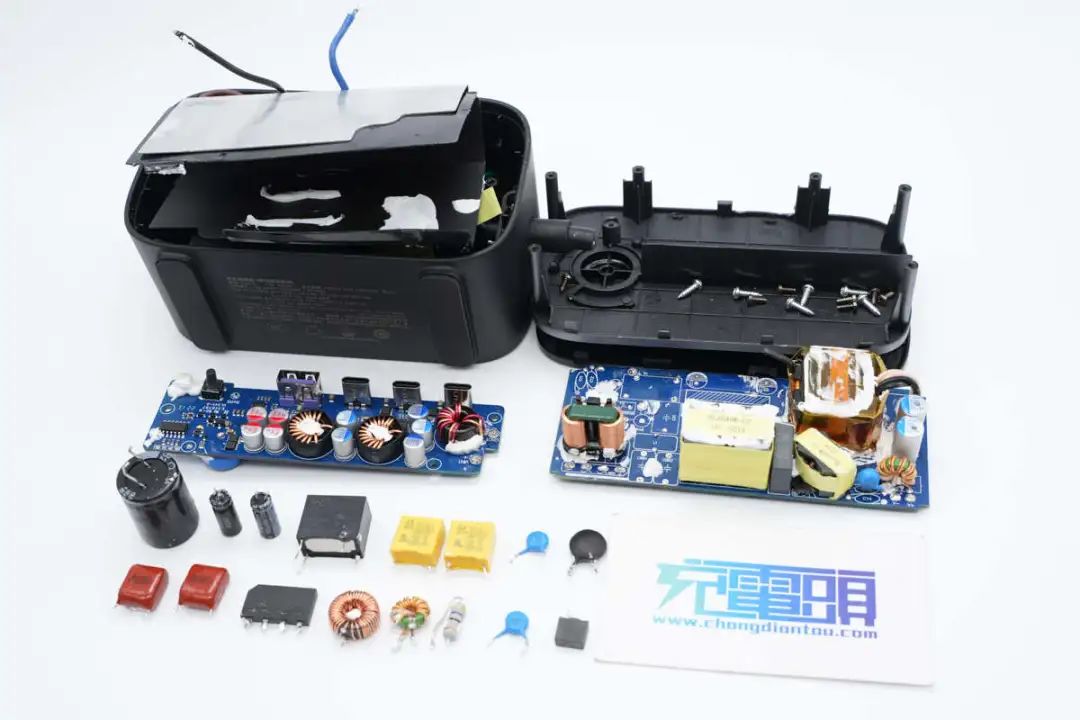

充电头网通过拆解了解到，绿联100W智充魔盒Pro采用模块分区方案，AC-DC电源使用独立模块，与USB输出小板分开，同时AC插座也是独立的模块组成，功能独立互不干扰。其中AC-DC电源模块采用恩智浦TEA2016二合一控制器，PFC级使用纳微NV6125氮化镓功率芯片和华润微CRXL06D065G碳化硅二极管。

相关阅读：

1、绿联推出100W智充魔盒Pro，新一代快充插线板，3C1A氮化镓快充

2、拆解报告：绿联100W智充魔盒Pro（3C1A）氮化镓插座

3、绿联100W智充魔盒Pro体验：多设备快充一个就够了

充电头网总结

两款快充插座拆解，其中倍思采用整体模块设计，插线板造型，内部灌胶填充，整体更为紧凑，便于外出携带，作为笔记本电源的替代。绿联则采用桌面装饰形态，正面连接USB快充，背面为国标插孔，可以在家或者办公室作为固定场所使用，两款插座均具备100W PD快充。

在接口配置方面，倍思为两AC+2C2A接口配置，绿联为2AC+3C1A接口配置，均能满足办公室及外出使用需求。其中绿联还具备电源开关功能，一键控制全局供电，更加适合固定场所使用。

通过拆解发现，两款100W快充插座内部电路架构基本相同，均为PFC+LLC+同步整流架构，搭配二次降压电路实现接口降压输出。采用恩智浦TEA2016+TEA1995电源方案，初级PFC采用纳微氮化镓功率芯片搭配碳化硅二极管。LLC开关管和同步整流管均为国产品牌。输出采用智融主控芯片进行降压输出，方案经过市场长时间验证，稳定可靠兼容性好。
