-----充电头网拆解报告第2624篇-----
前言
充电头网拿到了一款迪士尼100周年纪念版30W氮化镓充电器，这款充电器印有Disney品牌和经典米老鼠图案，拥有迪士尼正版授权，具有极高的辨识度。充电器为黑色立方体设计，配有折叠插脚，体积小巧携带方便。
这款充电器为单USB-C接口，支持30W输出功率，能够满足苹果大杯机型和笔记本电脑充电，PPS快充对安卓手机充电也有不错的兼容性。下面就带来这款充电器的拆解，一起看看内部设计和用料。
迪士尼100周年 纪念版充电器开箱

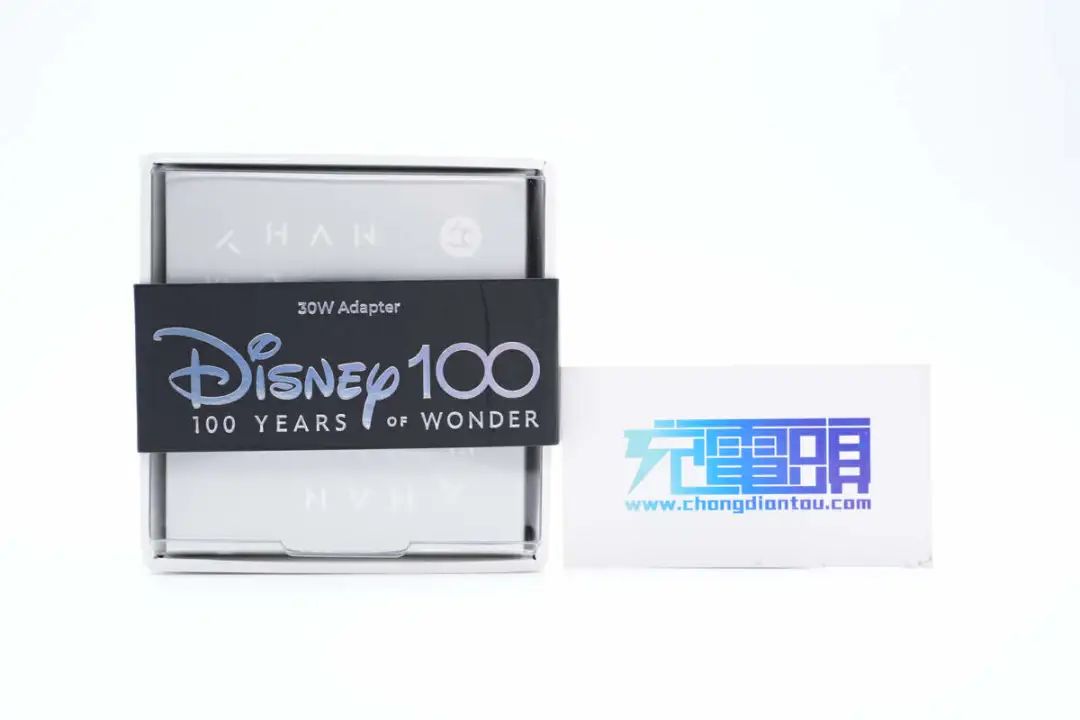

充电器包装盒套有黑色纸圈，纸圈上印有Disney 100、100 YEARS OF WONDER以及30W Adapter，设计很有仪式感。

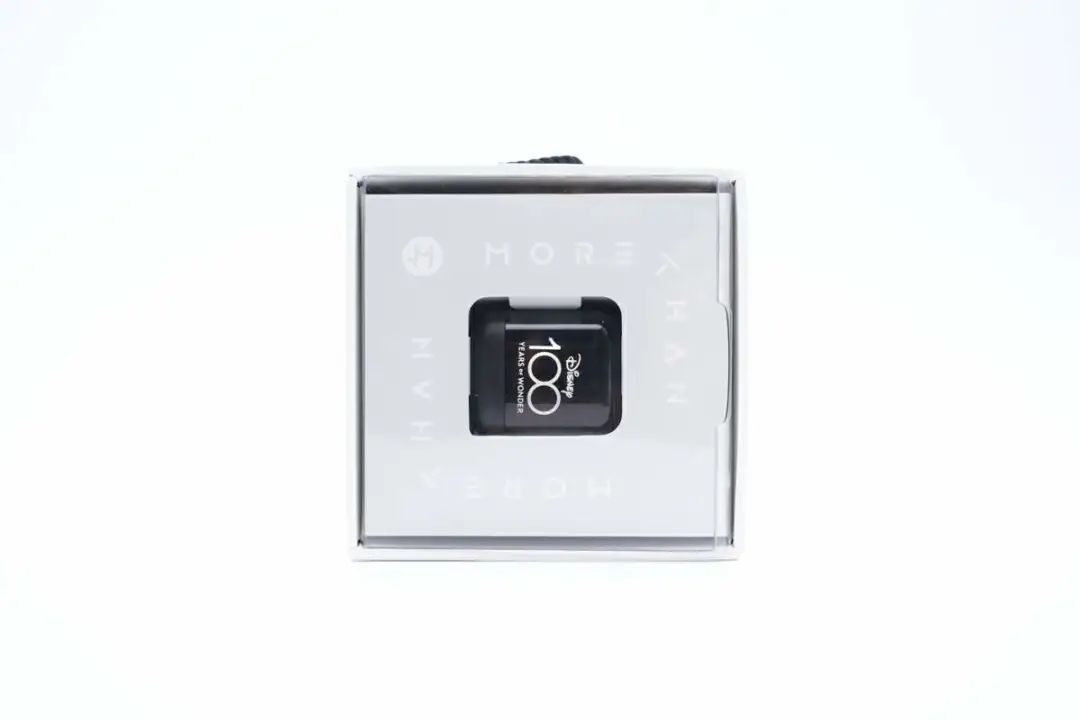

包装盒顶部透明“橱窗”设计，让消费者可以之间看见产品实物，展示效果好。

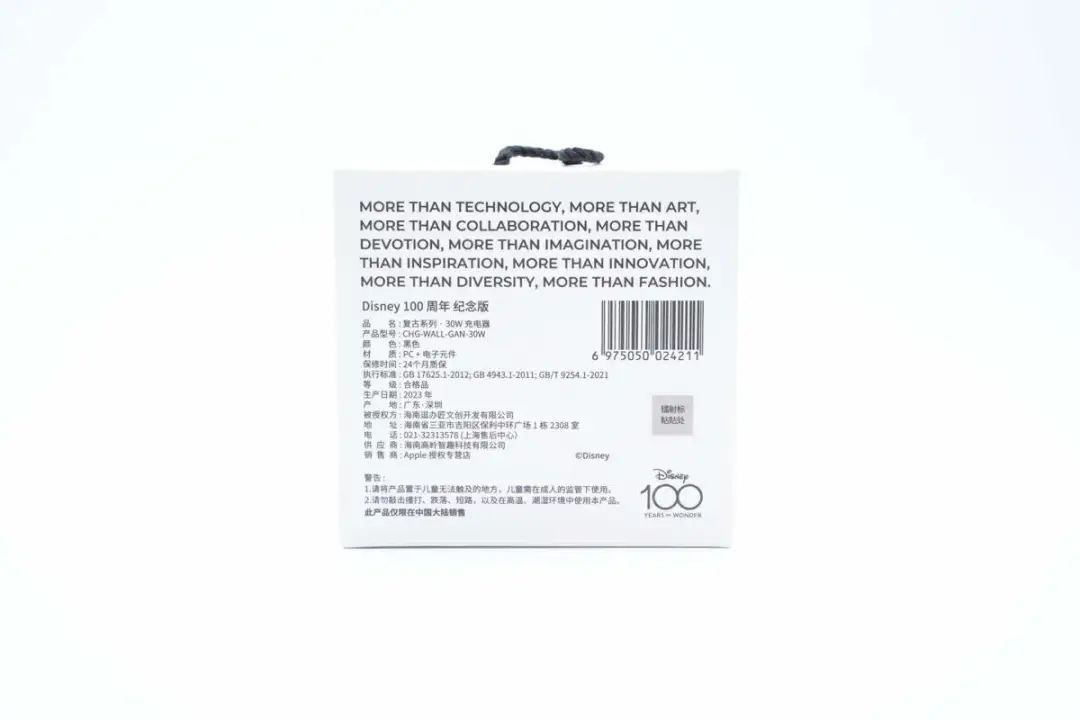

底部印有充电器名称、型号、颜色等相关信息。

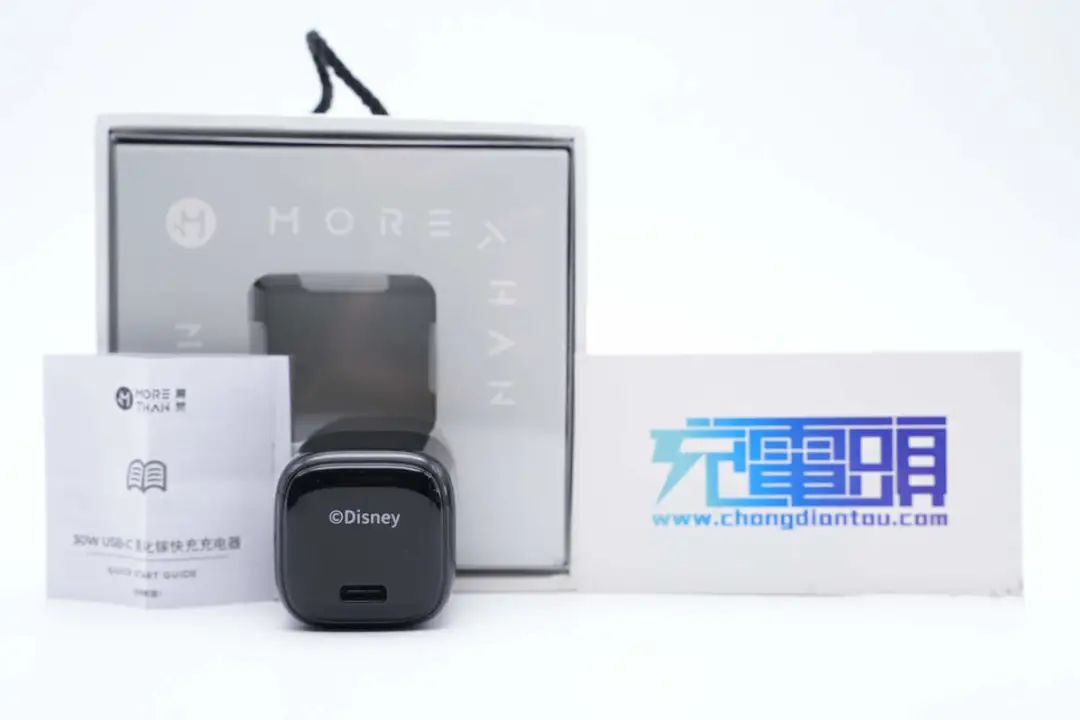

包装内含充电器以及使用说明书。

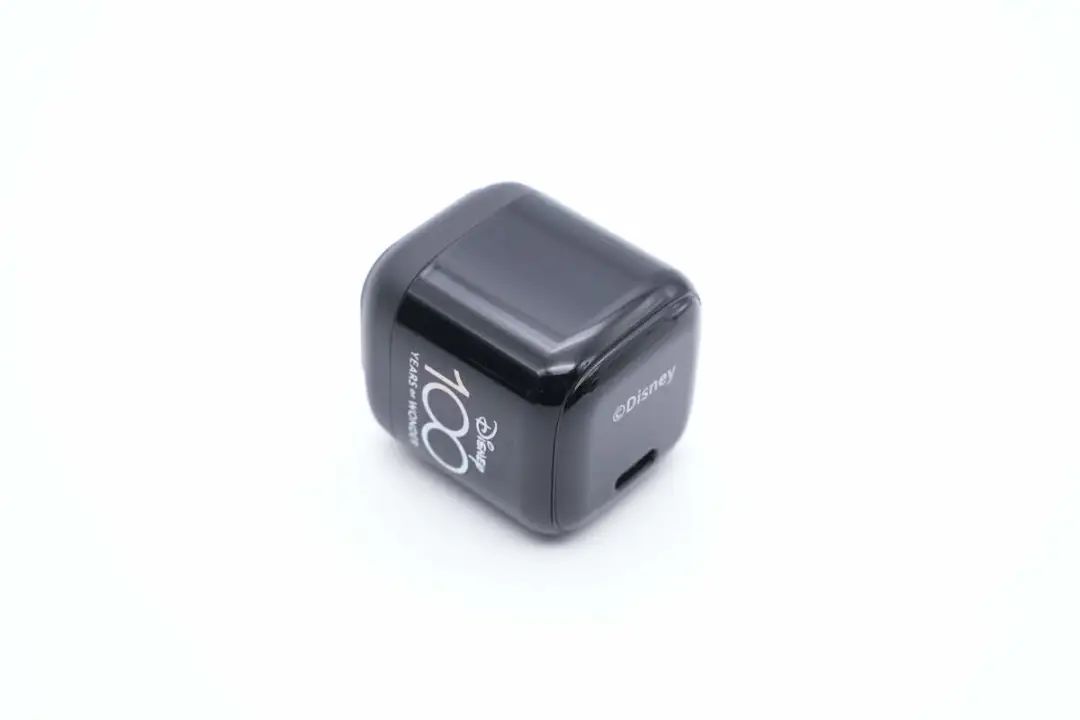

充电器走时下热门迷你充路线，机身造型趋于立方体，边角过渡圆润，底部外壳磨砂处理，腰身以及顶面高光亮面设计。

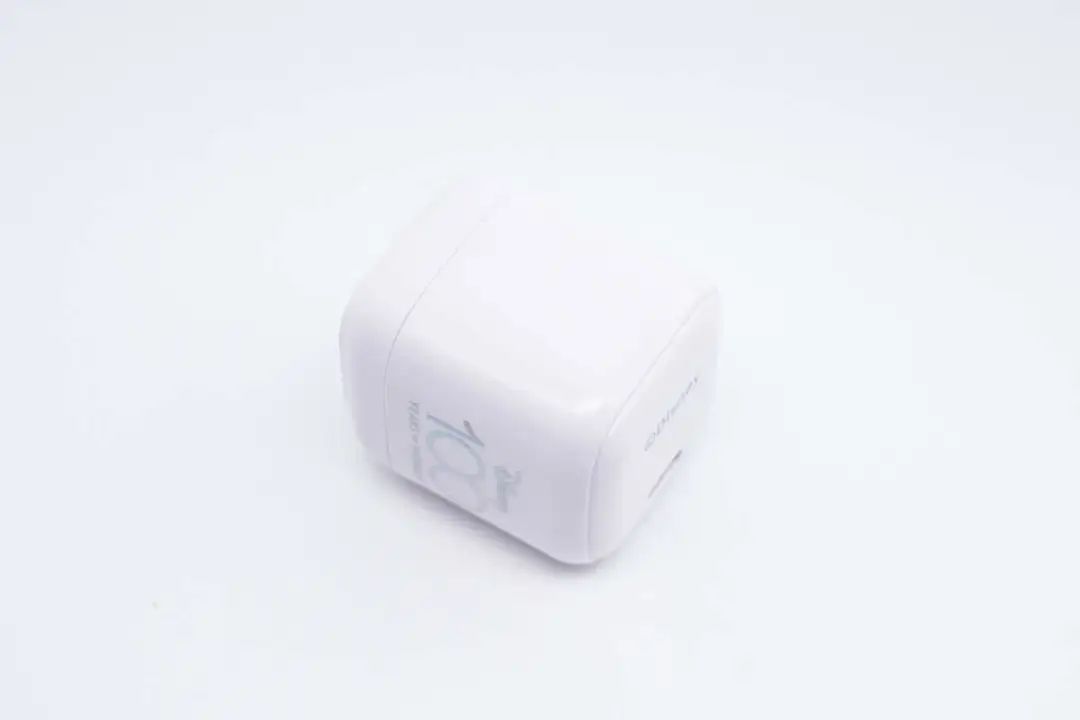

值得一提的是，这款充电器还有白色款，这里也展示一下给大家看看。

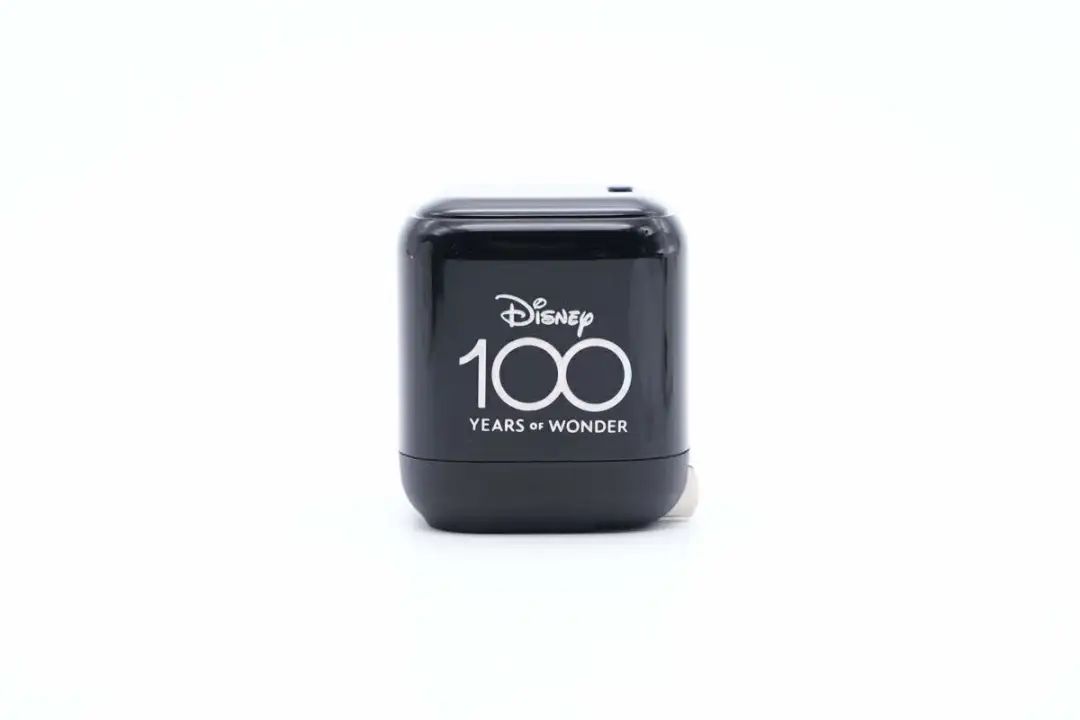

腰身一面印有Disney品牌logo以及100 YEARS OF WONDER。

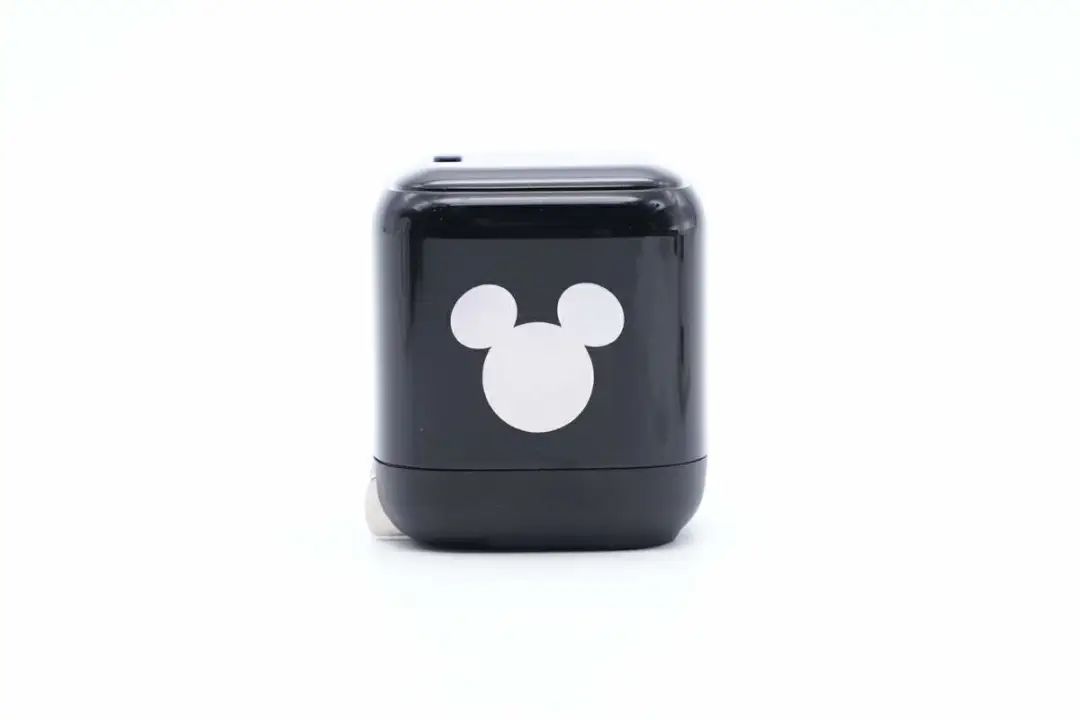

一面印有迪士尼旗下卡通角色代表米老鼠图案。

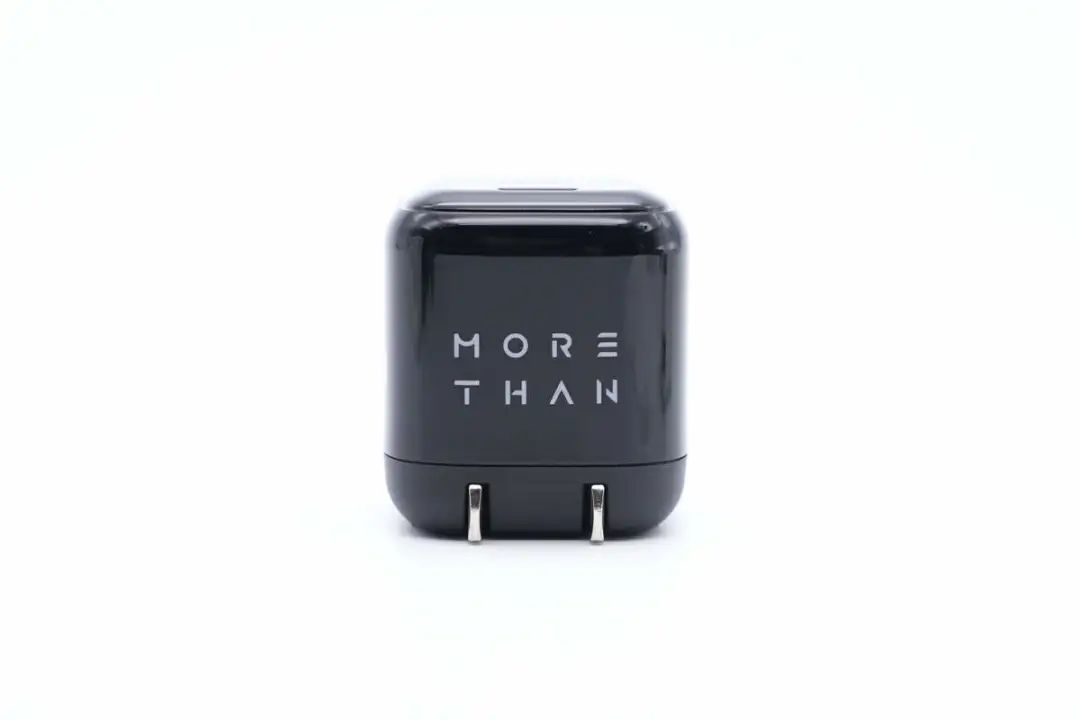

还有一面印有MORE THAN。

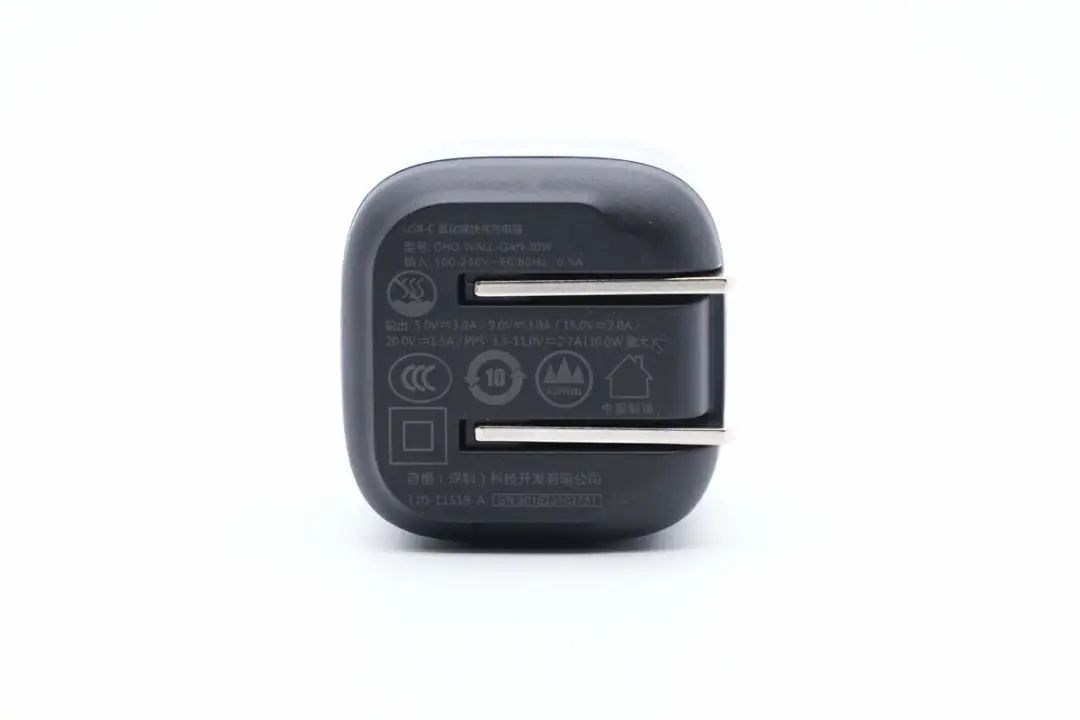

充电器底部印有参数信息
型号：CHG-WALL-GAN-30W
输入：100-240V~50/60Hz 0.9A
输出：5V3A、9V3A、15V2A、20V1.5A、3.3-11V2.7A
制造商：自格（深圳）科技开发有限公司
充电器通过了CCC认证。

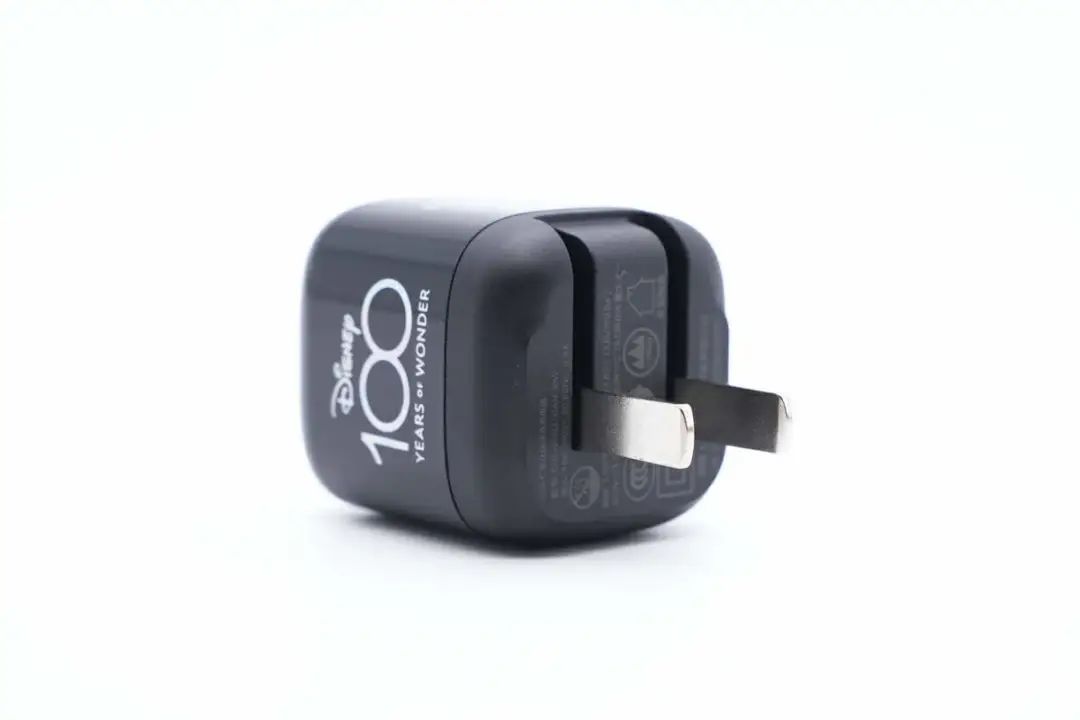

此外充电器配备可折叠国标插脚，搭配小巧机身，外出携带非常方便。

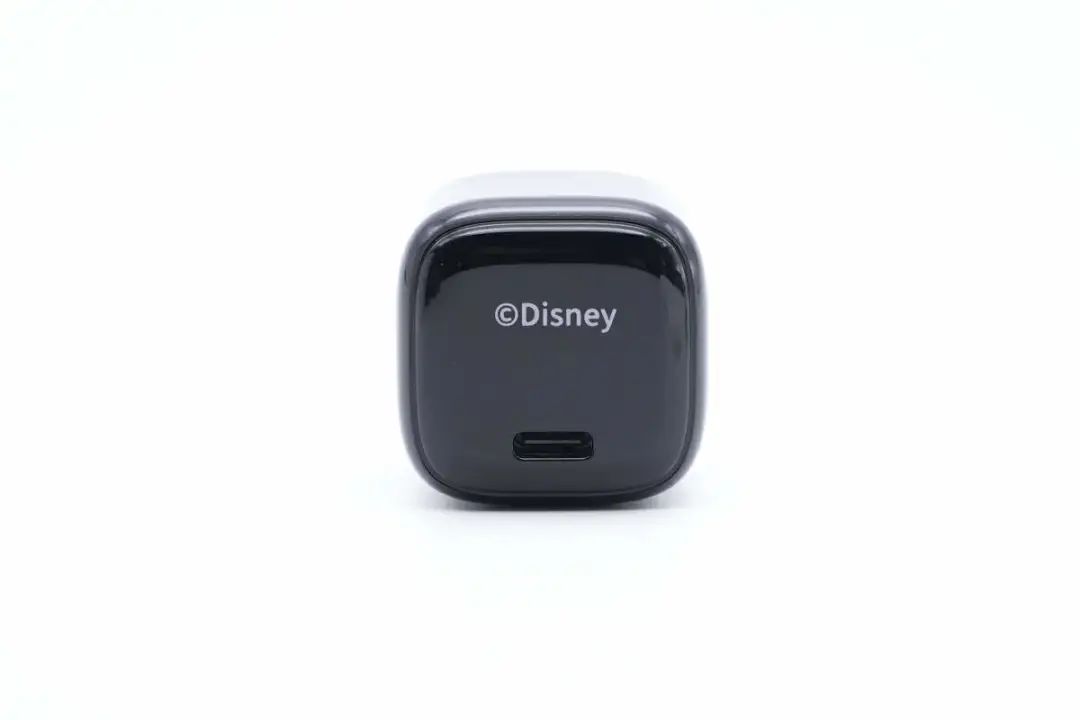

顶面外壳印有Disney品牌，配有单USB-C接口，黑色胶芯不露铜。

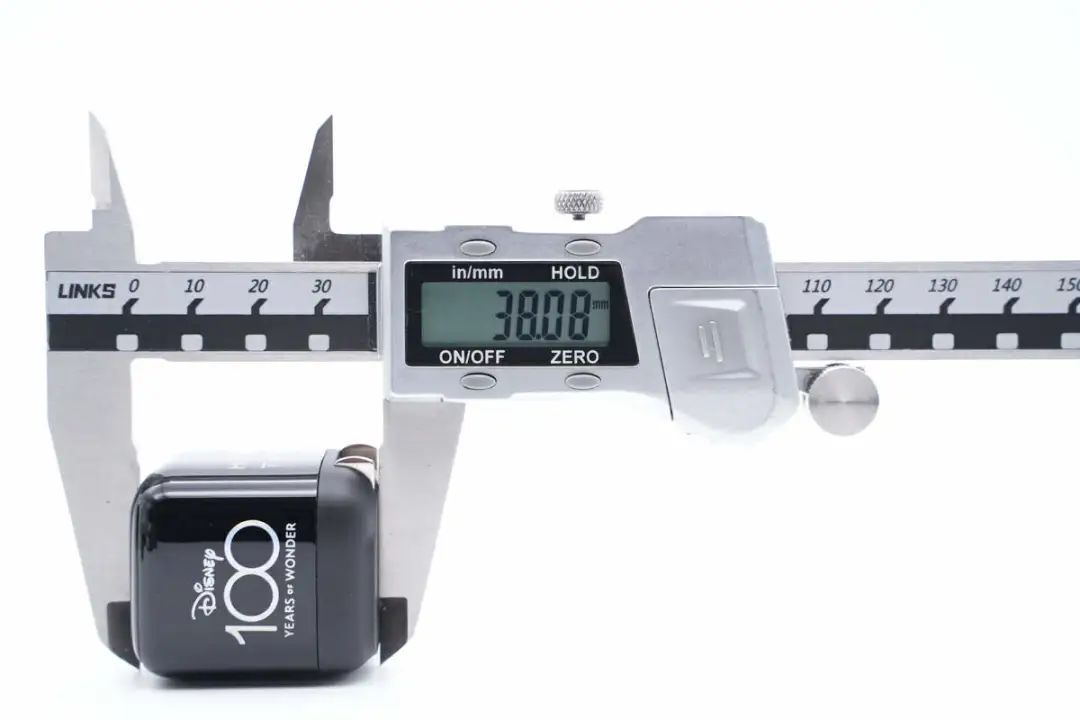

测得充电器机身长度为38.08mm。
宽度为34.09mm。

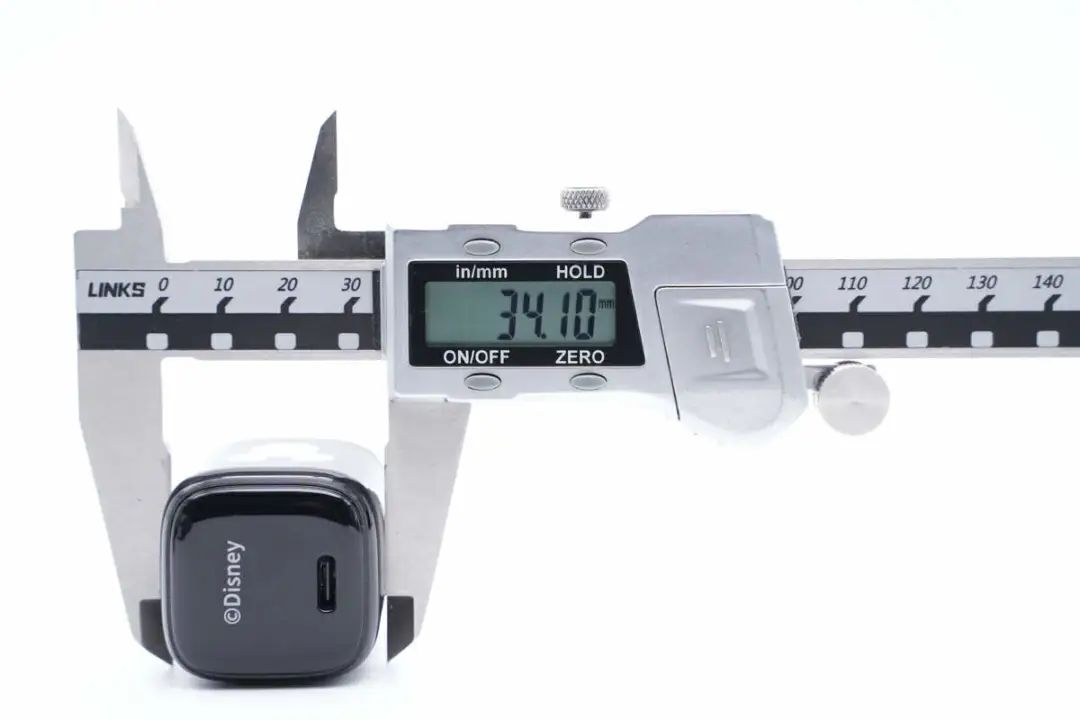

厚度为34.1mm。

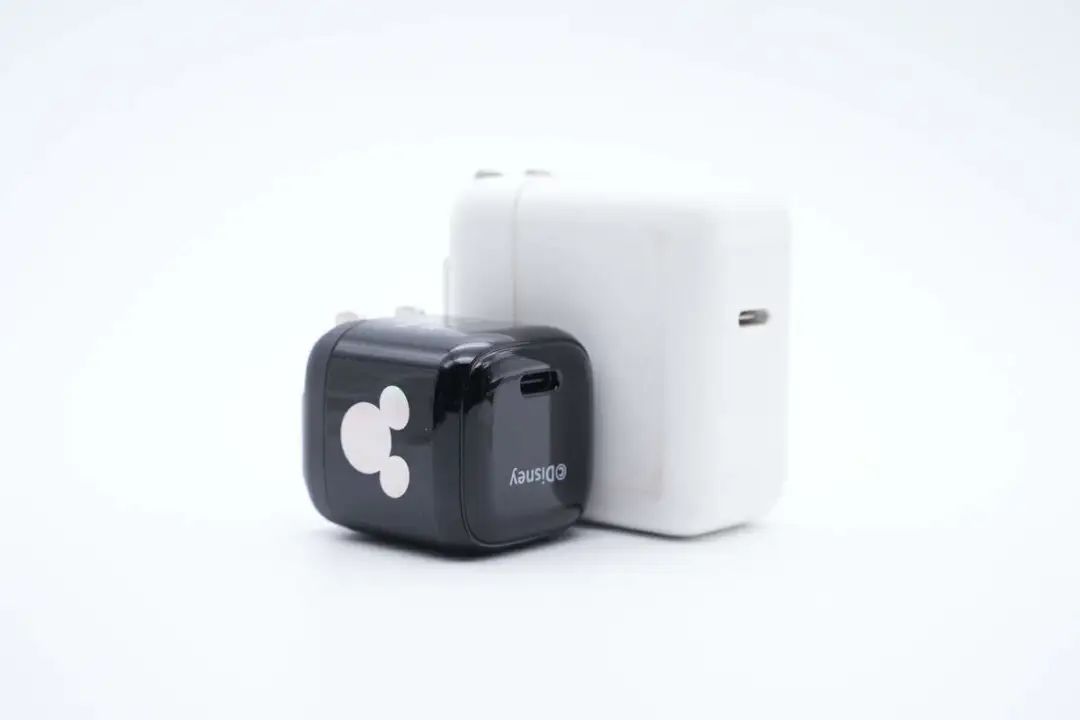

和苹果原装30W充电器对比，体积优势明显。

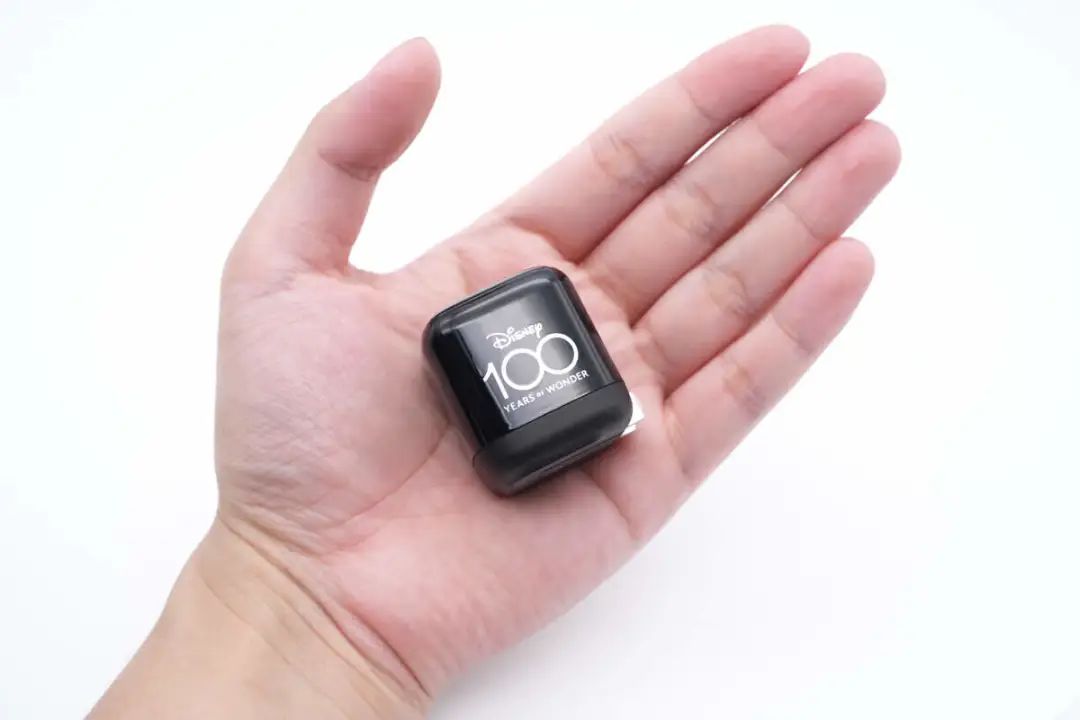

另外充电器拿在手上的大小直观感受，相当小巧。

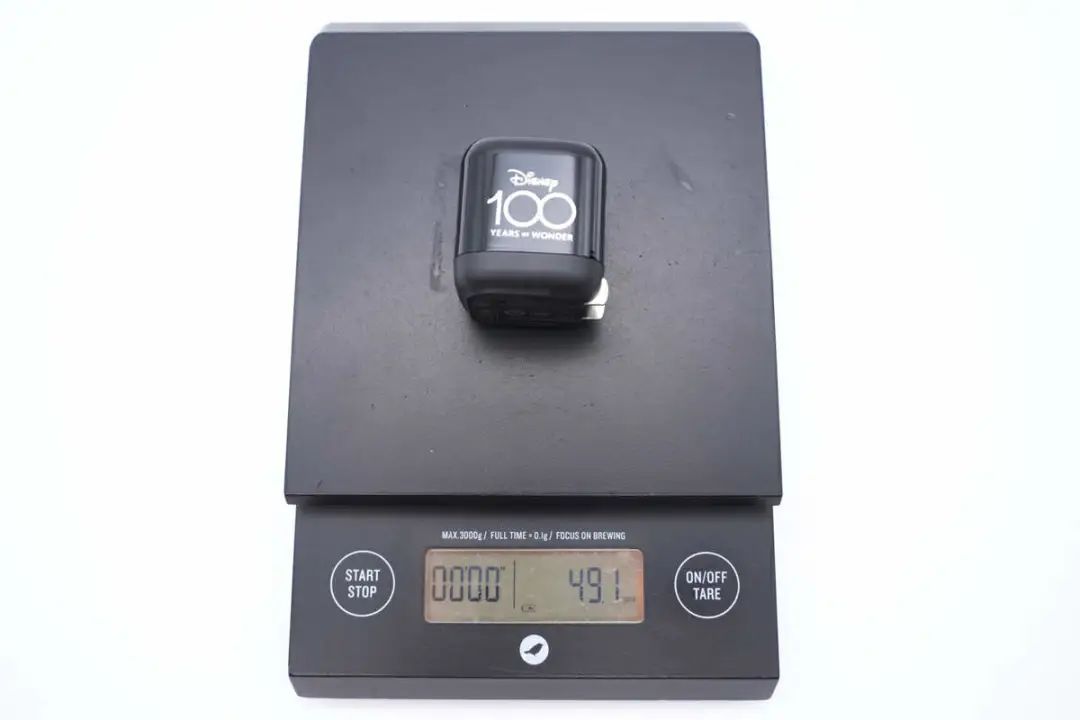

测得充电器净重约为49g。

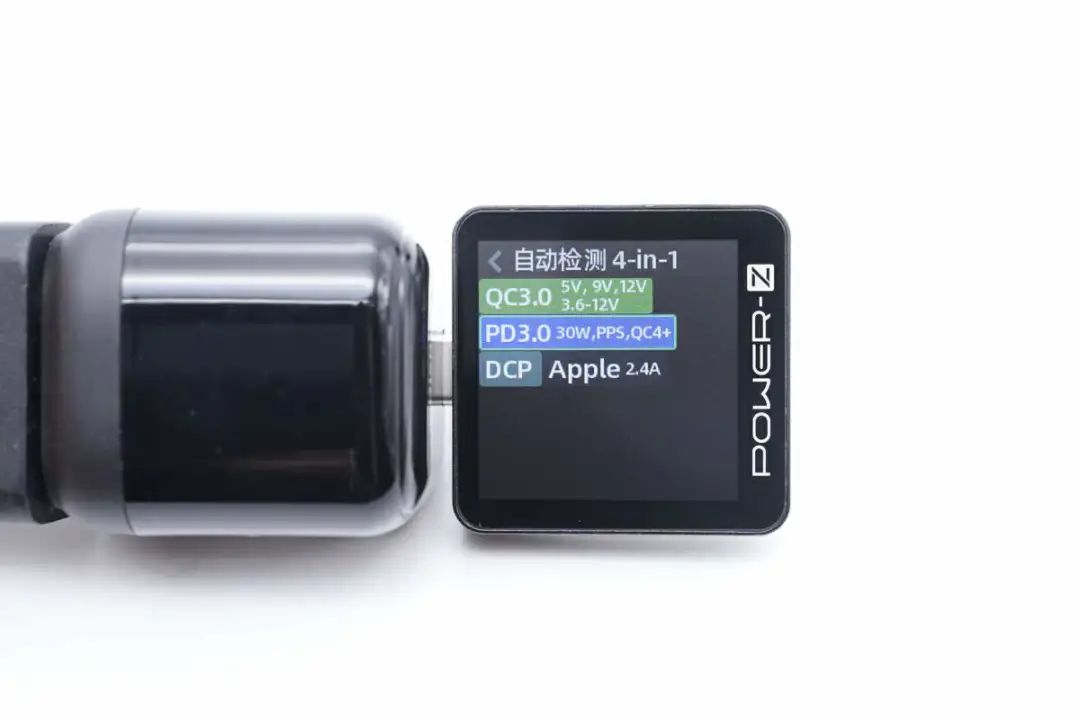

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

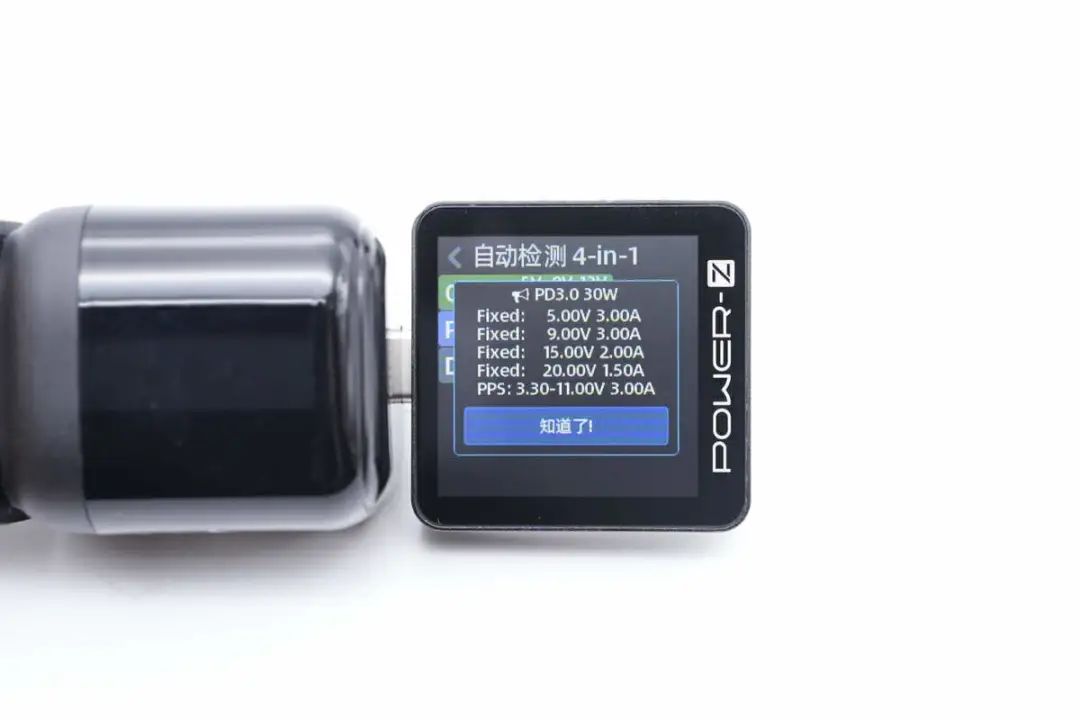

PDO报文显示还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。
迪士尼100周年 纪念版充电器拆解
看完了这款充电器的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

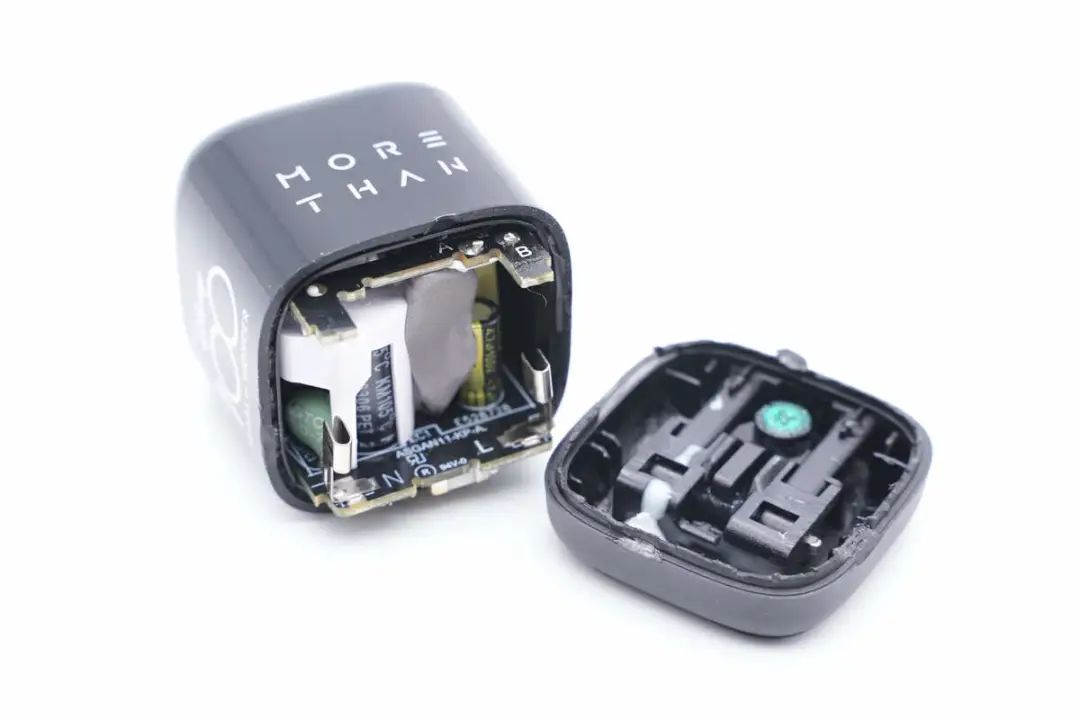

首先沿壳体接缝拆开外壳，折叠插脚与PCBA模块通过弹片连接供电。

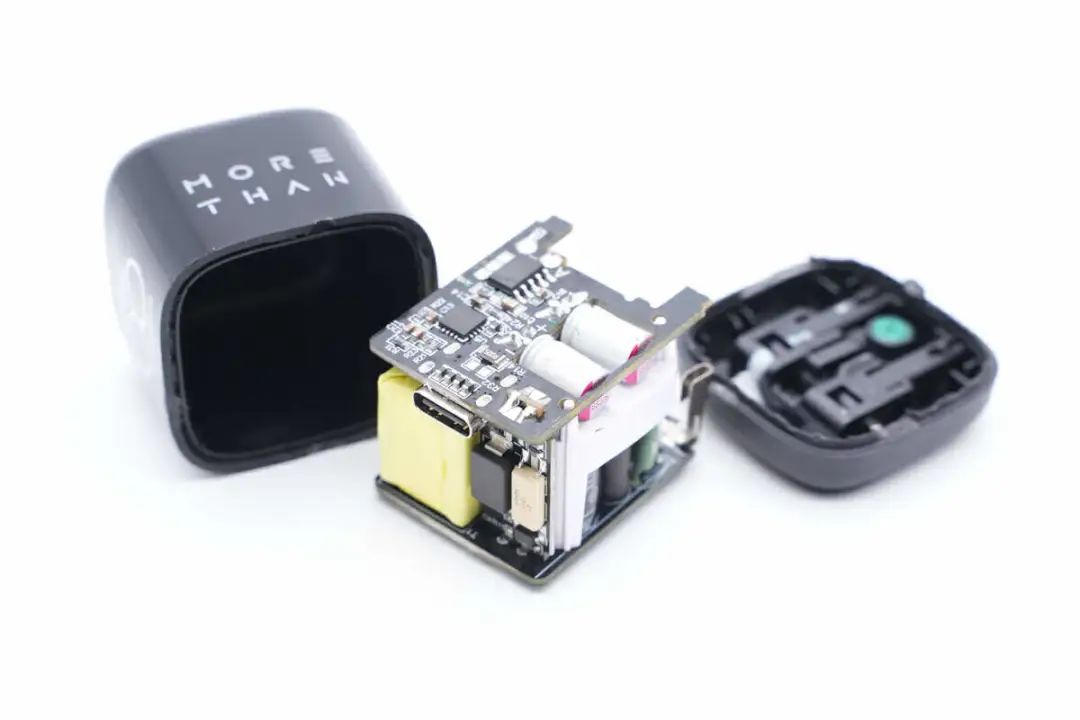

抽出内部PCBA模块，由三块小板焊接组成，配合镂空设计，充分利用空间减小体积。

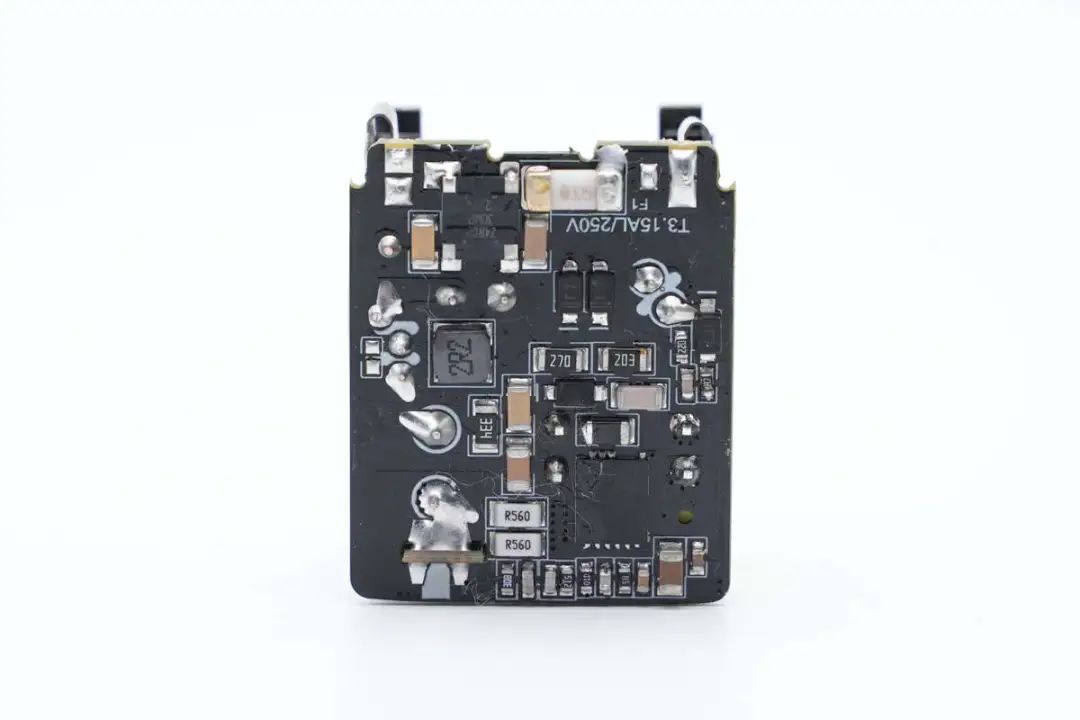

初级侧小板焊接输入保险丝，整流桥，差模电感和氮化镓合封芯片。

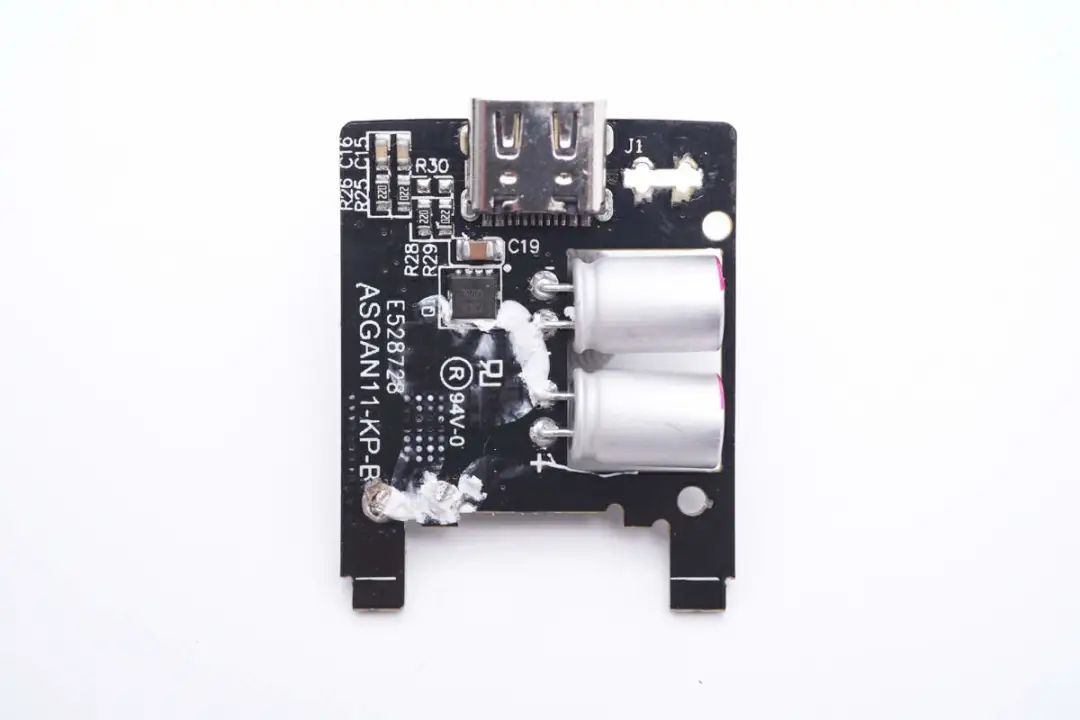

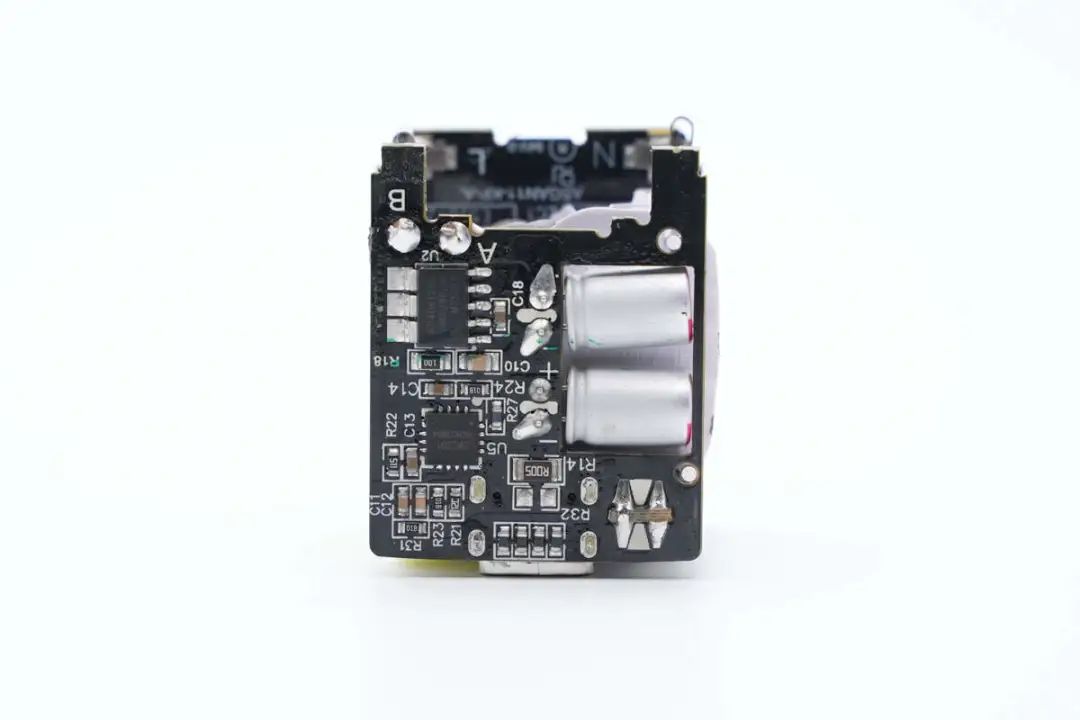

次级侧小板焊接同步整流芯片和协议芯片，镂空焊接两颗固态电容。

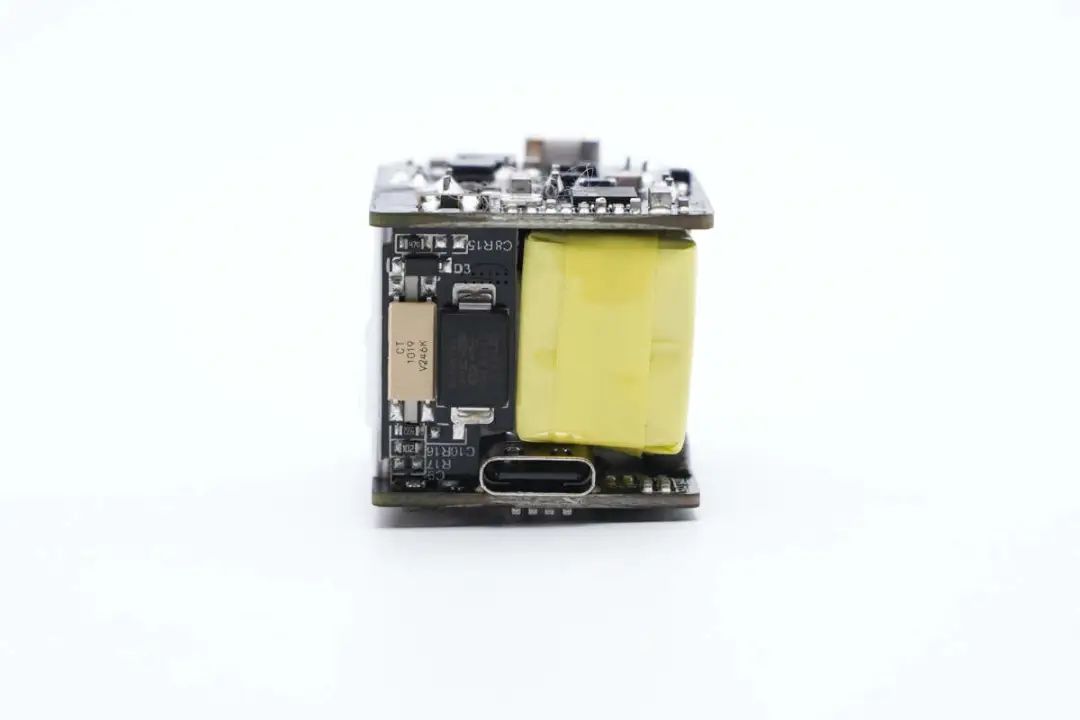

垂直小板焊接光耦和贴片Y电容，用于输出电压反馈调节。
在PCB中间的区域内部焊接高压滤波电容和输出固态电容，垂直小板背面没有焊接元件。

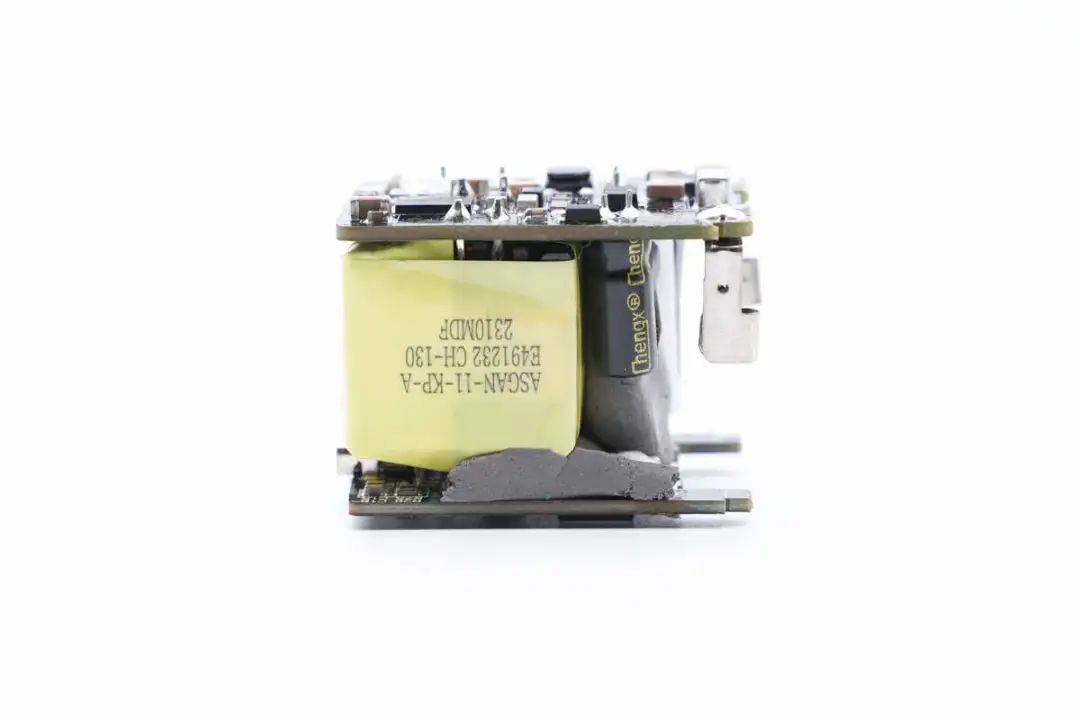

另一面为变压器和氮化镓合封芯片供电电容。
通过对PCBA模块的观察发现，这款30W氮化镓充电器采用必易微KP22062氮化镓合封芯片和KP40612同步整流芯片组成宽范围输出的反激开关电源，输出电压由智融科技SW2301协议芯片通过光耦反馈调节。下面我们就从输入端开始了解各个元器件的信息。

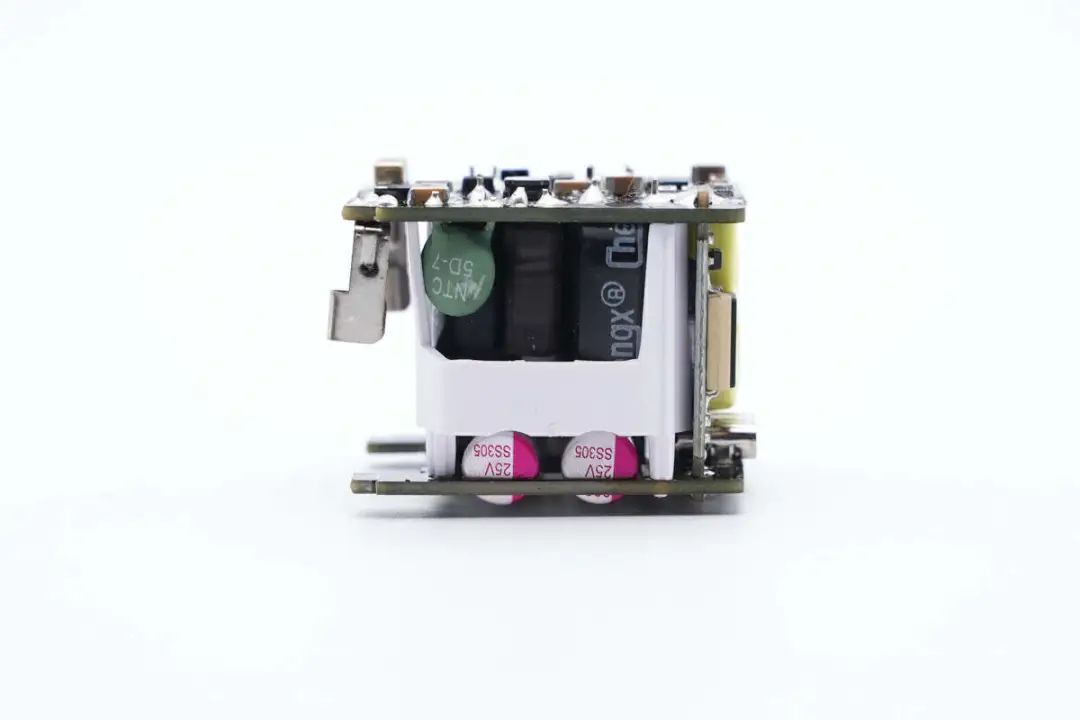

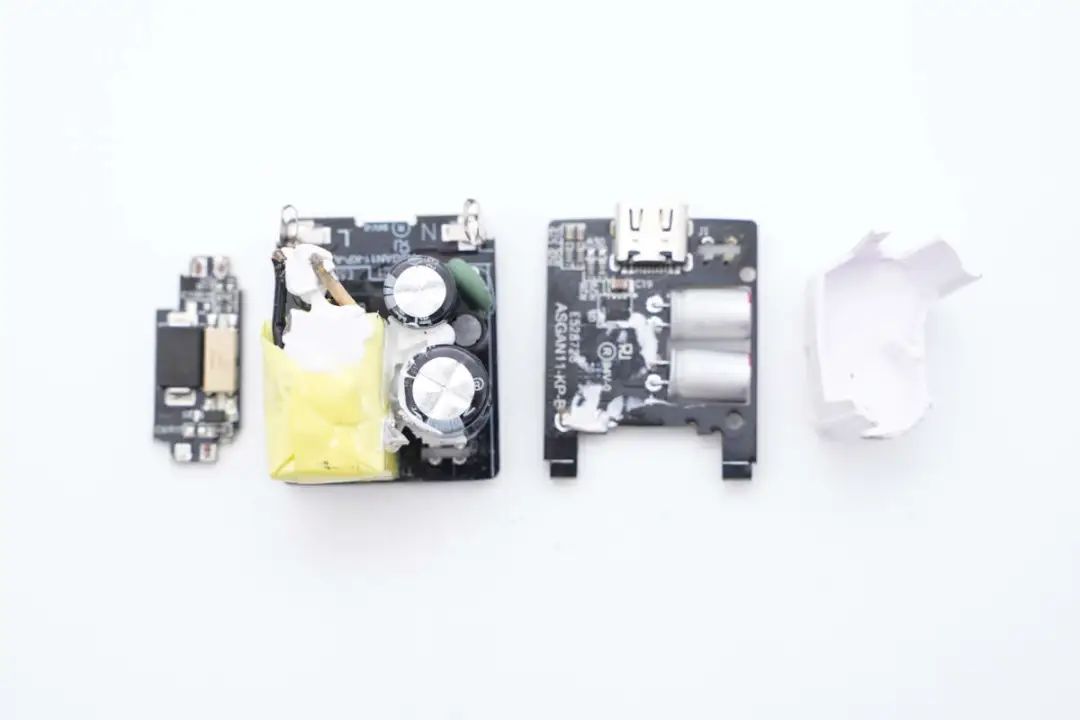

焊接拆分开三块小板，在初次级之间还有一块塑料支架，罩住高压滤波电容，用于绝缘隔离。

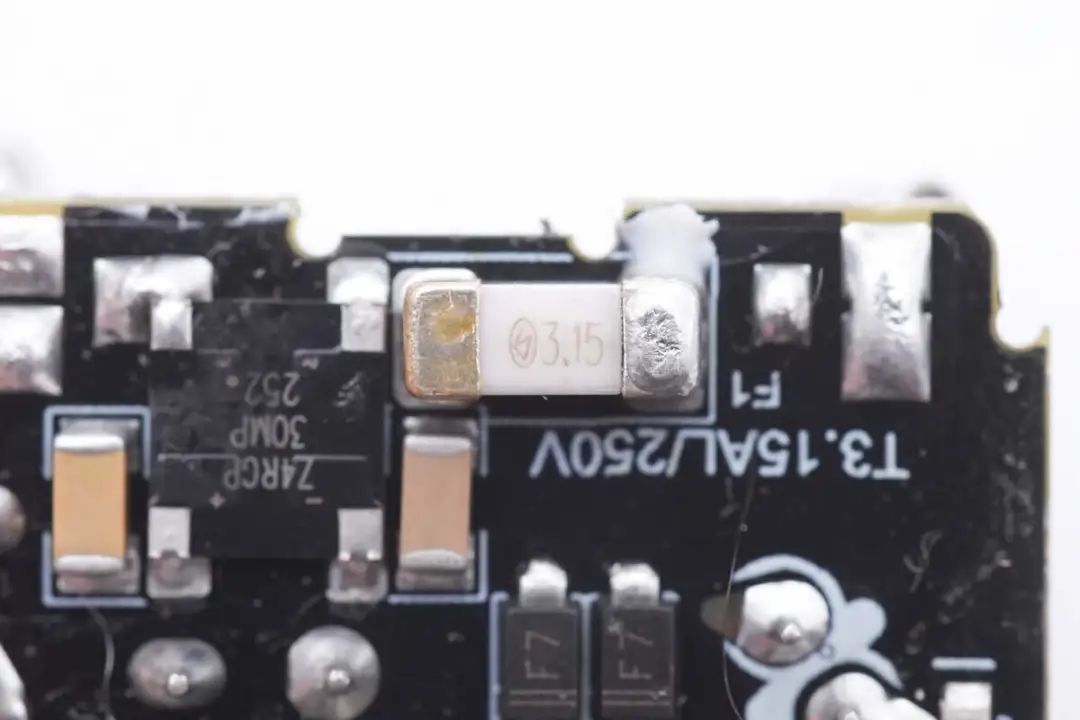

输入端保险丝来自贝特电子，为244系列延时保险丝，规格为3.15A 250V。

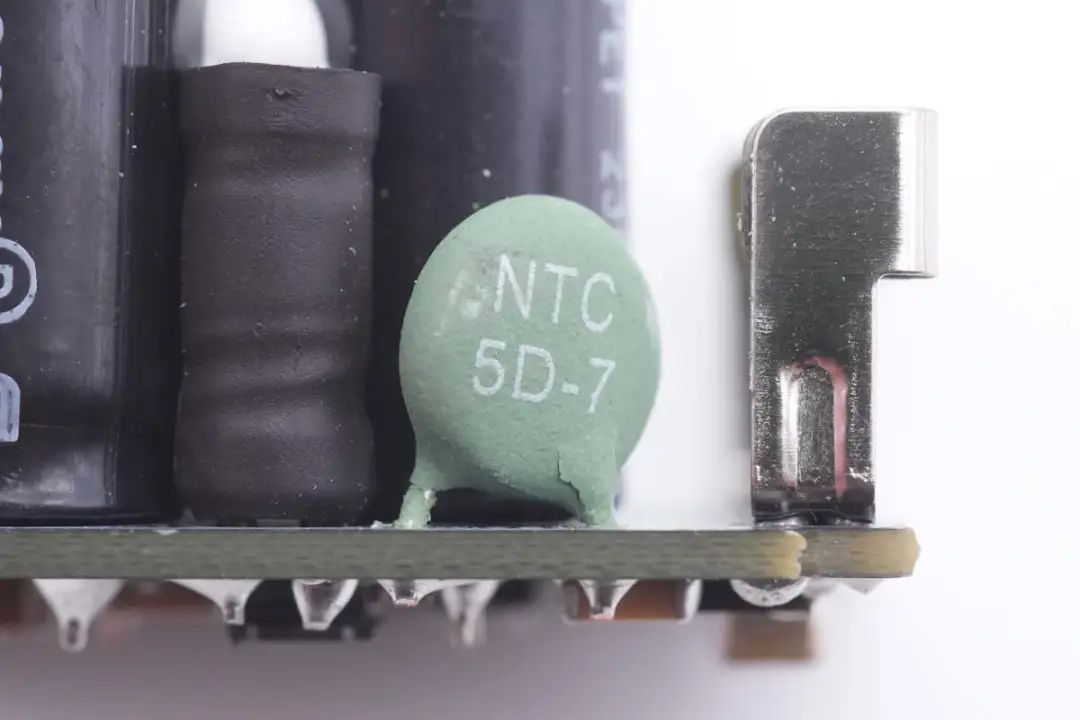

绿色NTC热敏电阻用于抑制上电的浪涌电流。

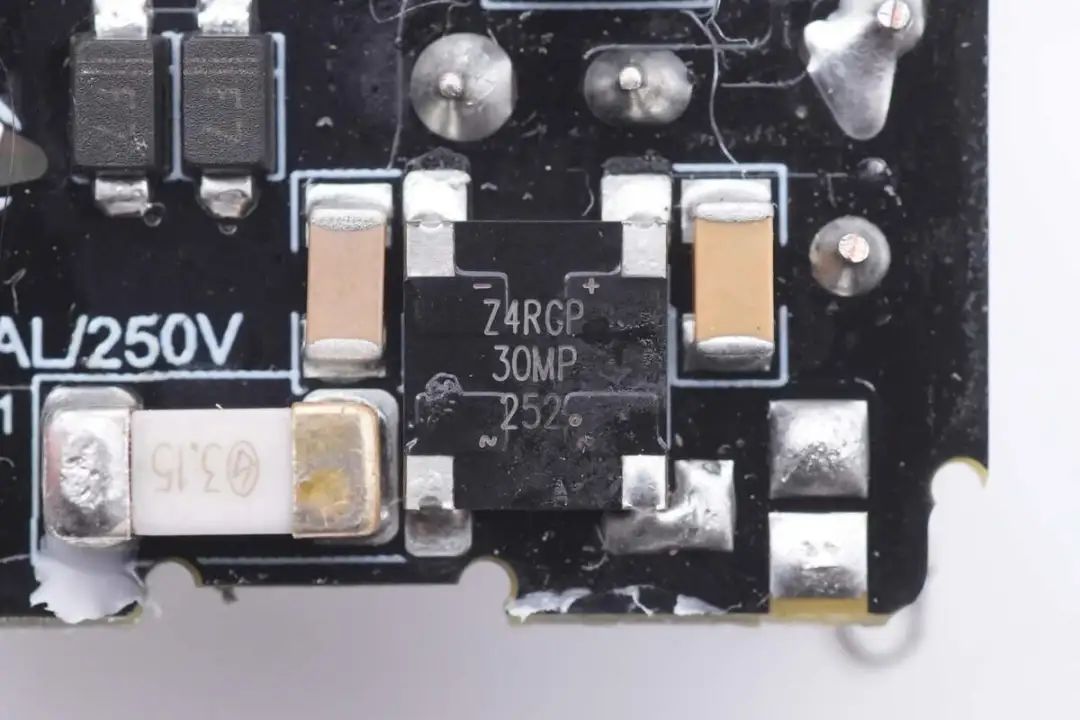

整流桥来自ZOWIE智威，型号Z4RGP30MPH，是一颗1000V 3A的快恢复整流桥，采用贴片封装。

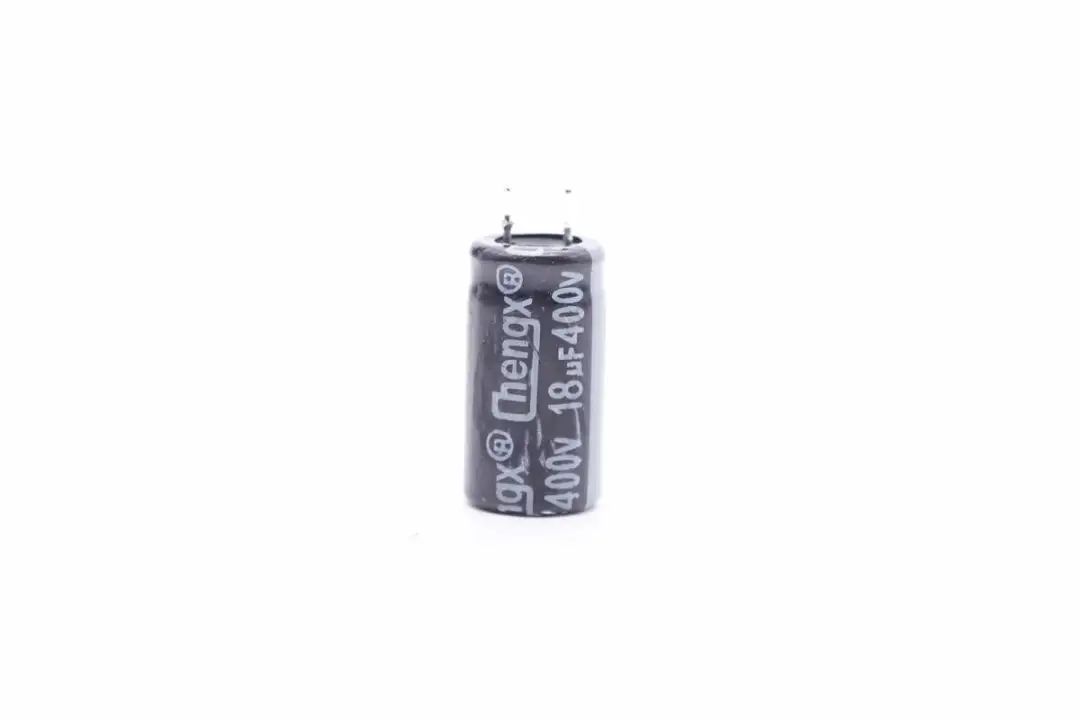

高压滤波电容来自Chengx承兴，规格为18μF400V。

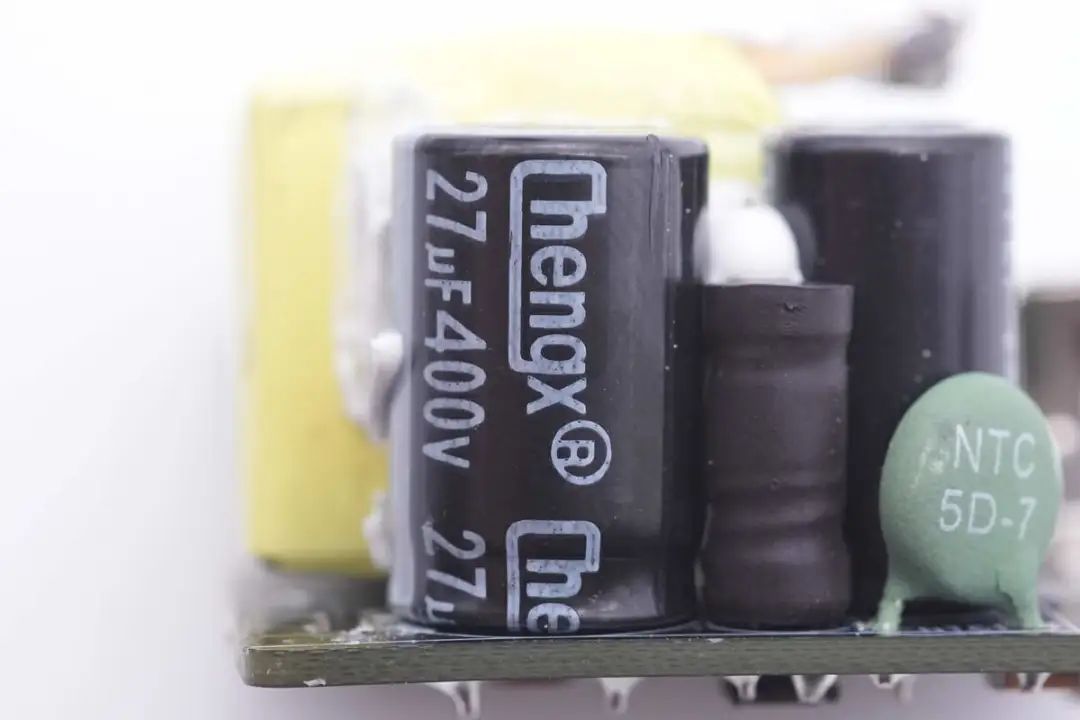

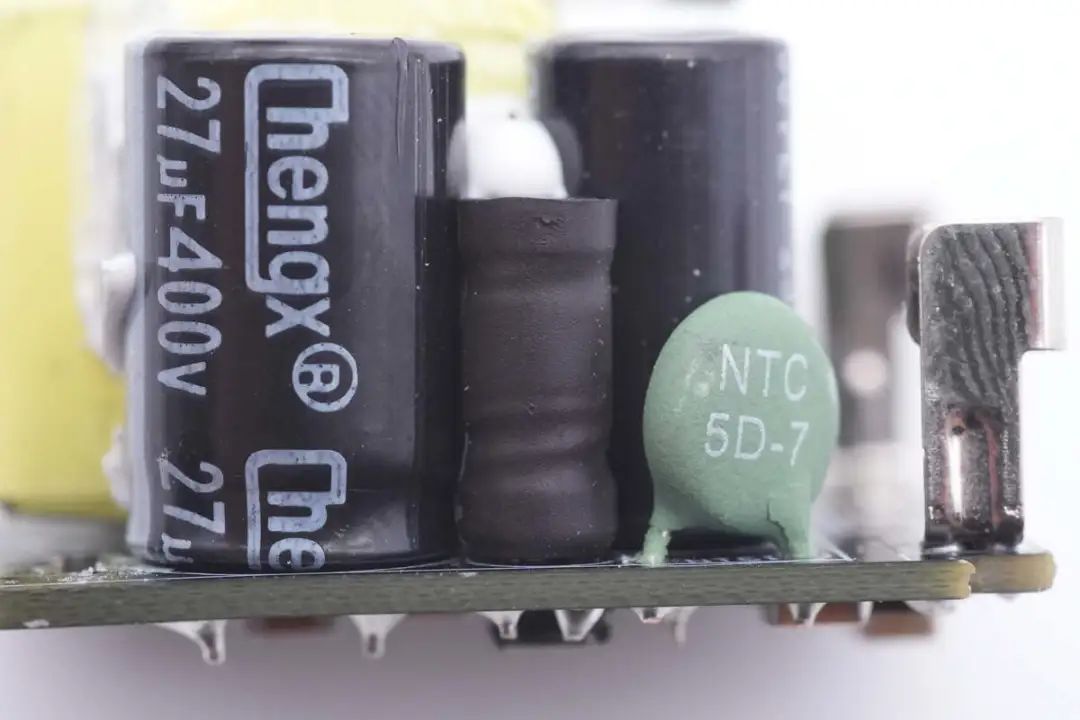

另一颗高压滤波电容规格为27μF400V，总滤波电容容量为45μF。
差模电感采用工字磁芯绕制，外套热缩管绝缘。

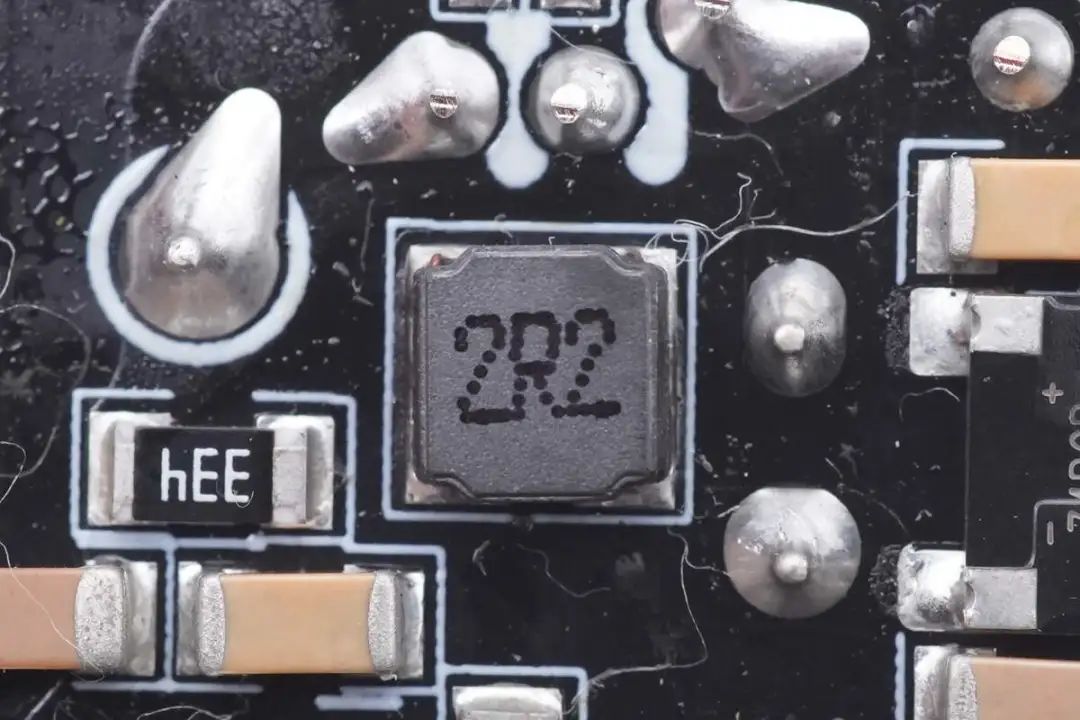

在PCB背面还焊接一颗贴片电感。

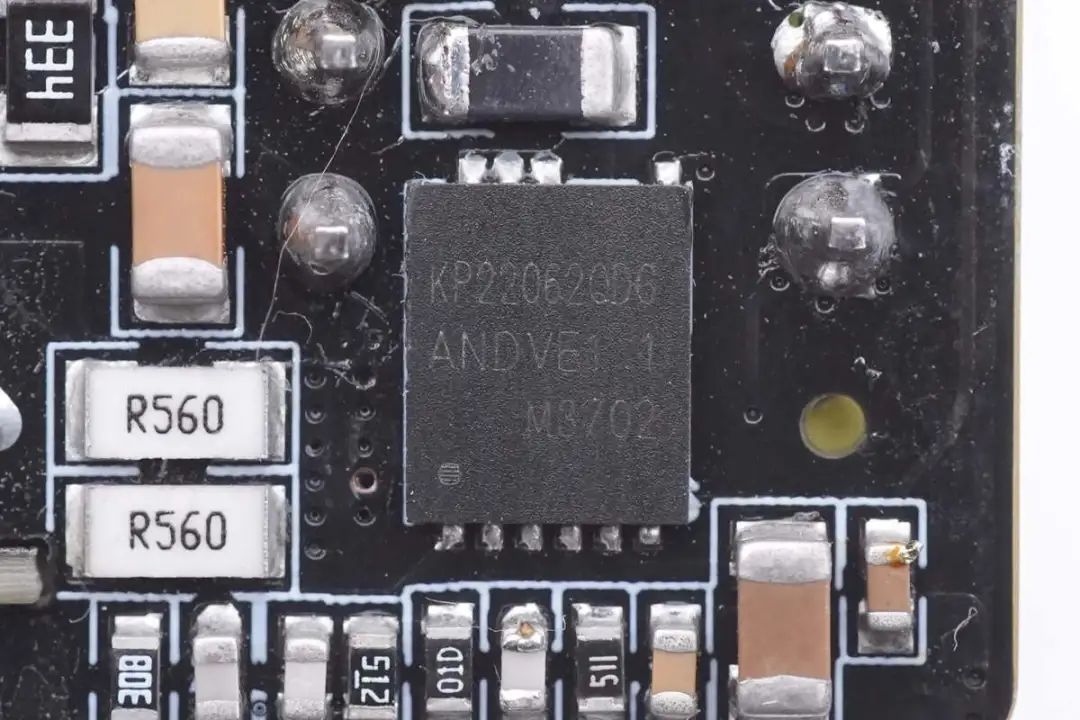

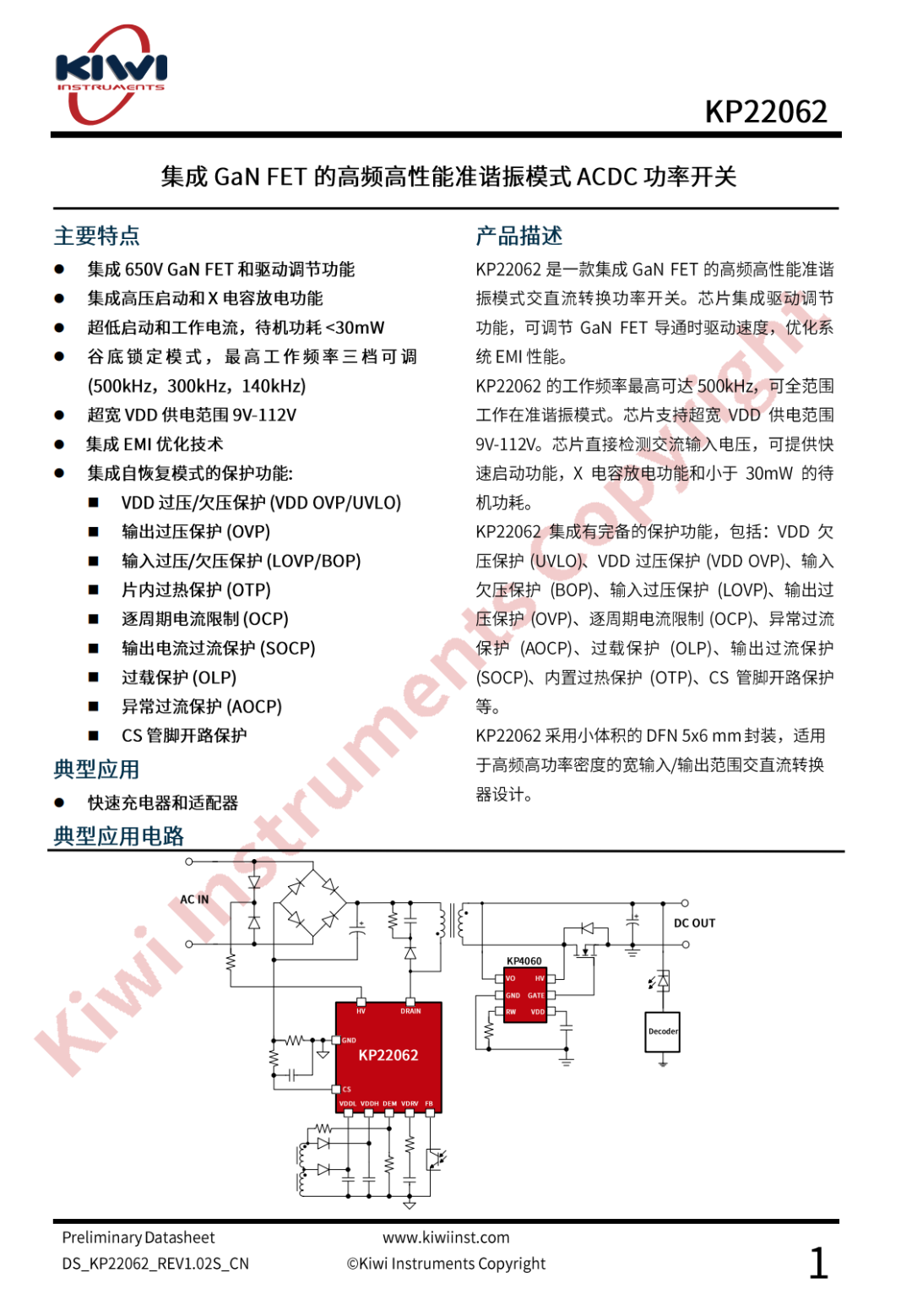

开关电源主控芯片来自必易微，型号KP22062，内部集成650V 典型值365mΩ氮化镓开关管。芯片集成驱动调节功能，可调节开关管导通时驱动速度，优化系统EMI性能。KP22062的工作频率最高可达500kHz，可全范围工作在准谐振模式。
芯片支持超宽VDD供电范围9V-112V，支持140/300/500kHz开关频率。芯片直接检测交流输入电压，支持快速启动功能，X电容放电功能和小于30mW的待机功耗，满足六级能耗要求，并集成完善全面的保护功能。
KP22062采用小体积的DFN5x6mm封装，适用于高频高功率密度的宽输入/输出范围交直流转换器设计。

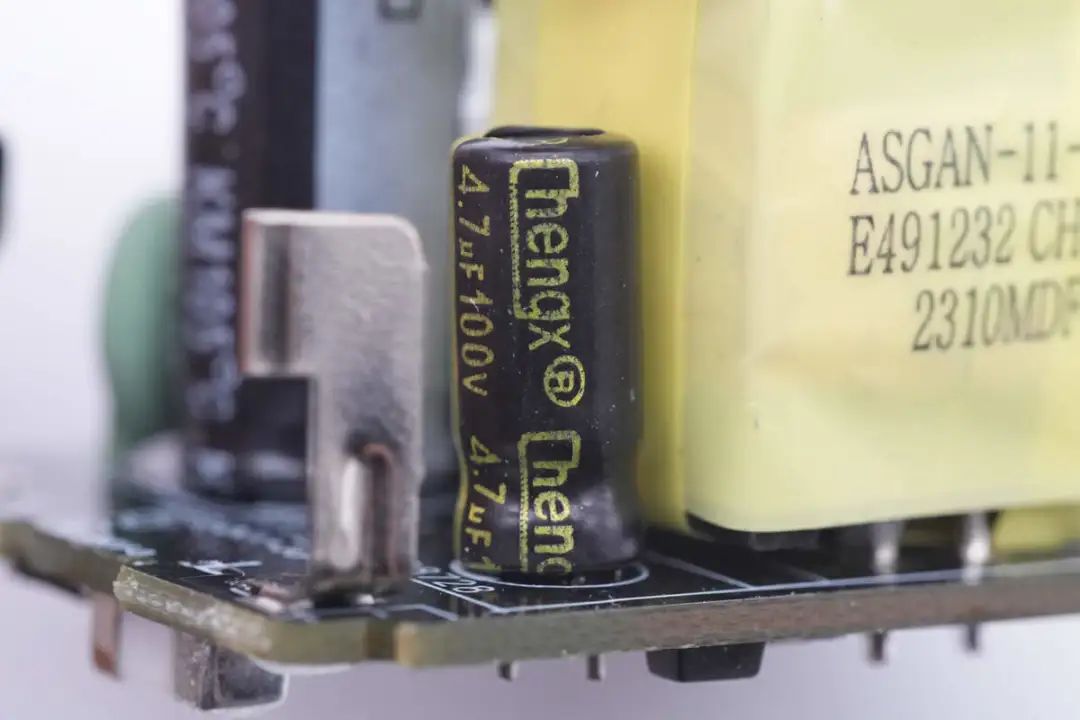

为氮化镓合封芯片供电的滤波电容规格为4.7μF100V。

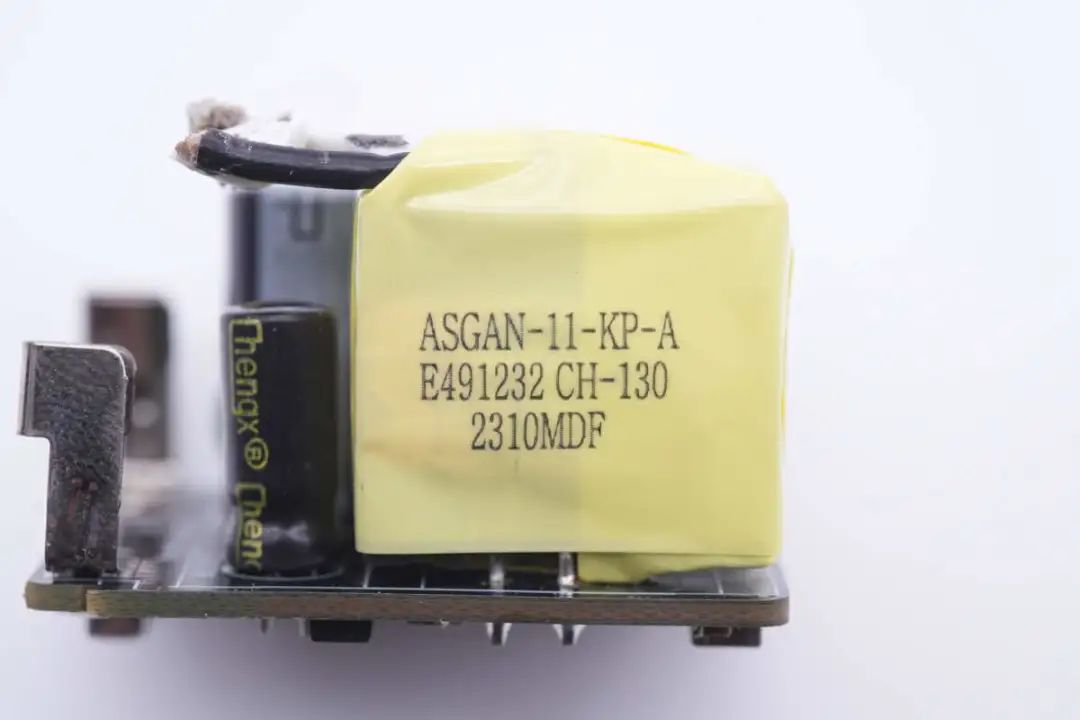

开关变压器采用胶带严密缠绕绝缘。

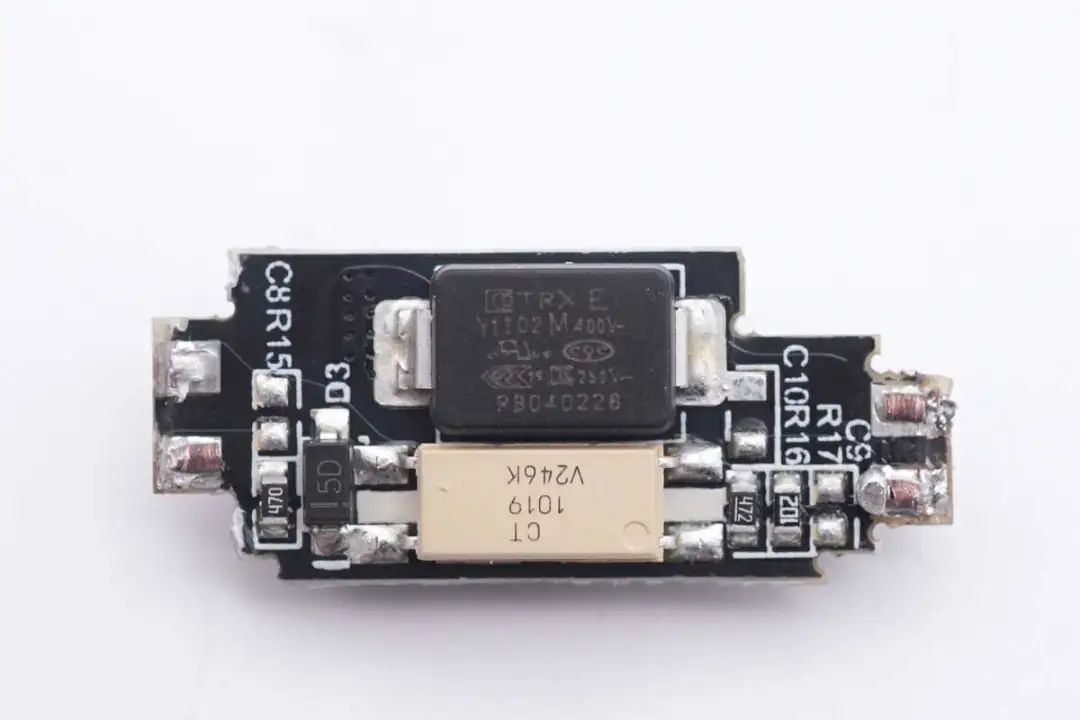

连接两块PCB的小板上焊接贴片Y电容和反馈光耦。贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

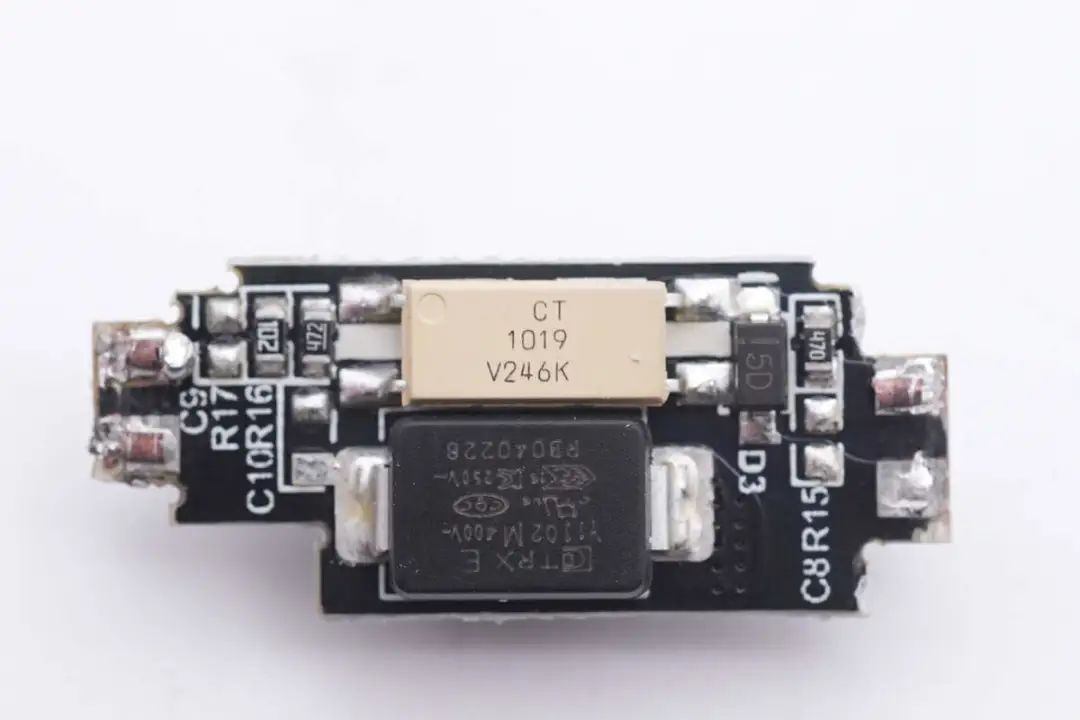

CT1019光耦用于输出电压反馈调节。

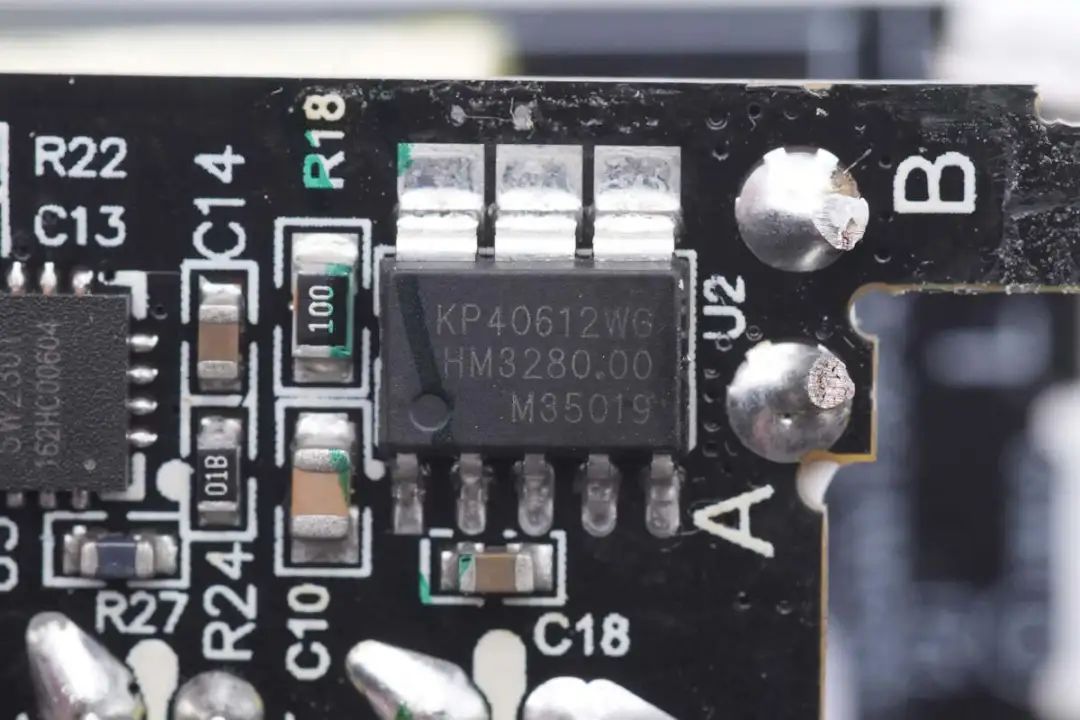

同步整流芯片来自必易微，型号KP40612，是一颗内部集成100V 10mΩ同步整流管的整流芯片，支持反激，有源钳位反激，支持DCM，QR和CCM工作模式，支持600kHz开关频率，支持高侧和低侧配置，支持宽输出范围，具备智能开通检测和智能过零检测，采用ASOP-6封装增强散热。

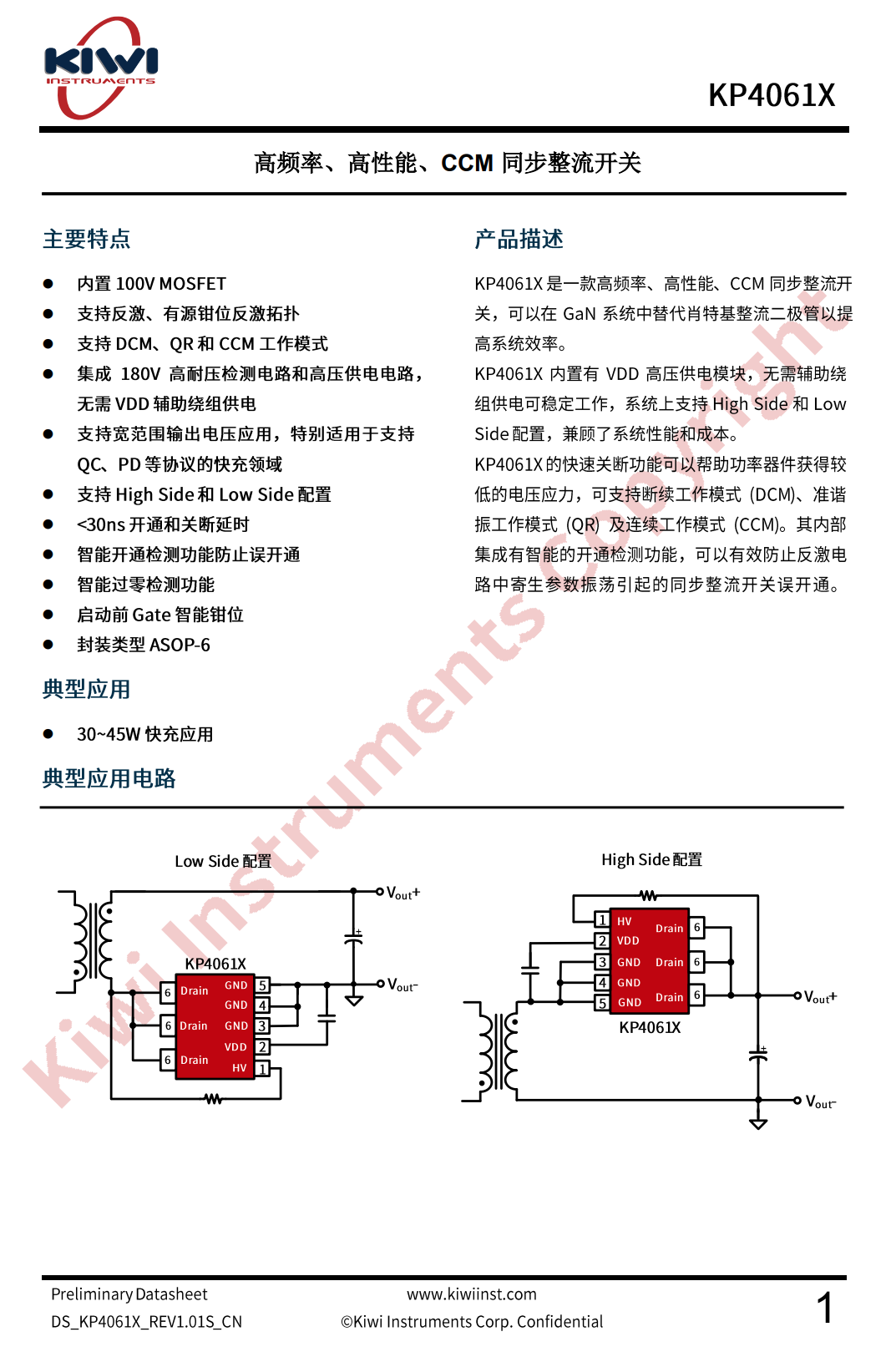

必易微KP40612同步整流芯片详细资料。

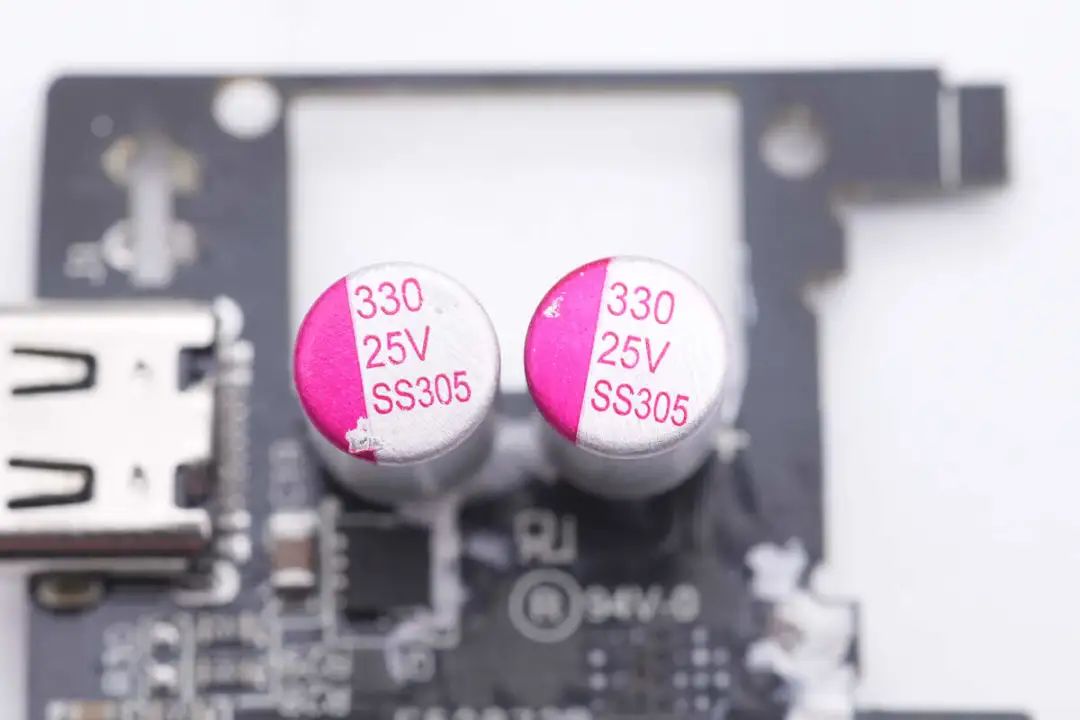

滤波固态电容规格为330μF 25V，两颗并联。

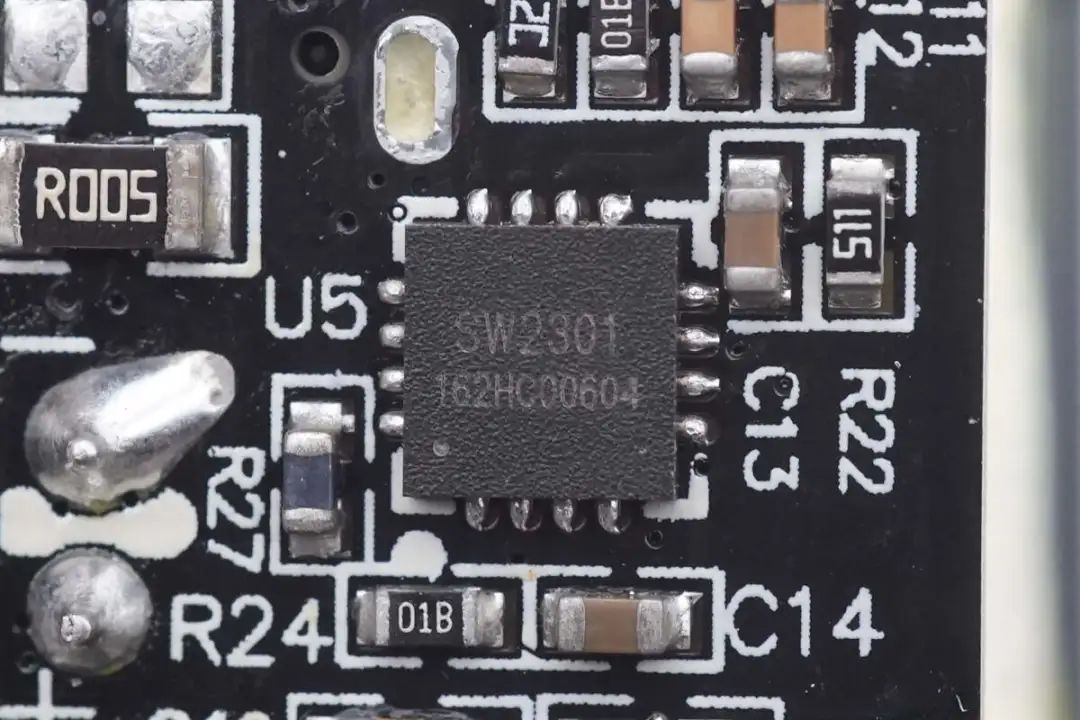

协议芯片来自智融科技，型号SW2301，这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。
SW2301 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

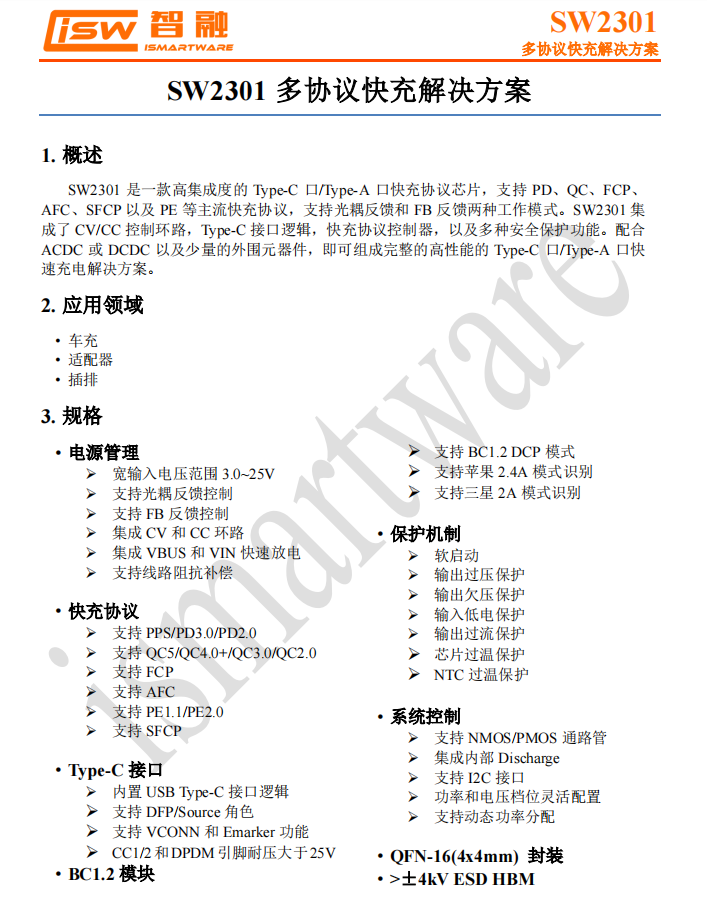

智融科技 SW2301 详细资料。
在小板的另外一面焊接VBUS开关管和USB-C母座。

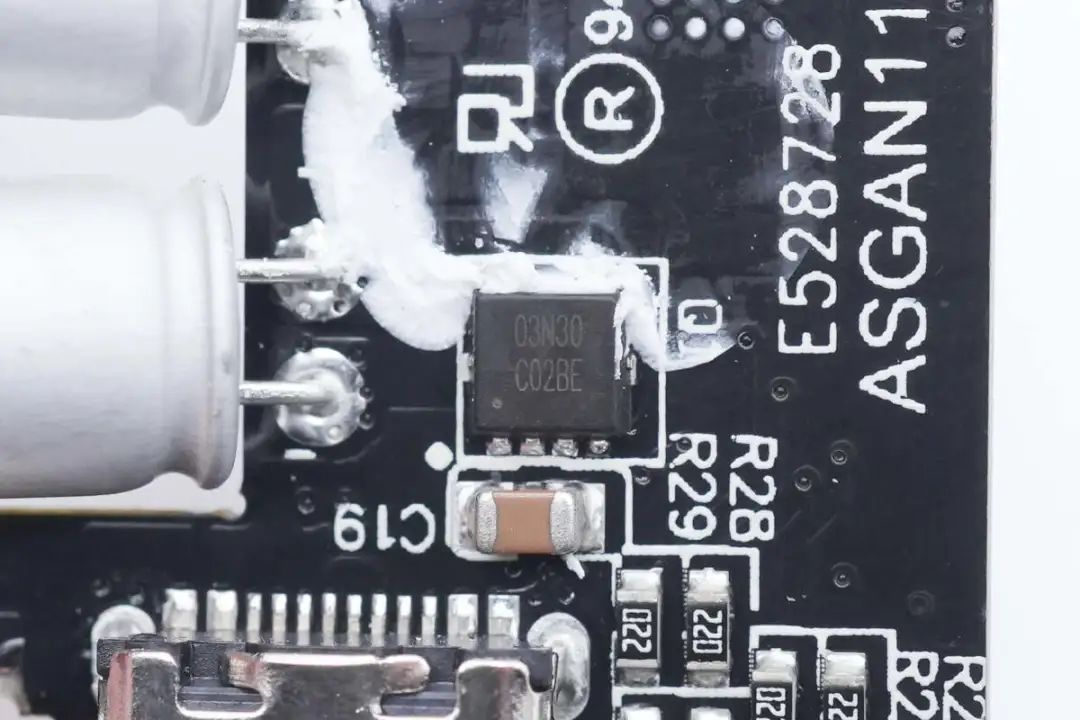

VBUS开关管丝印03N30。

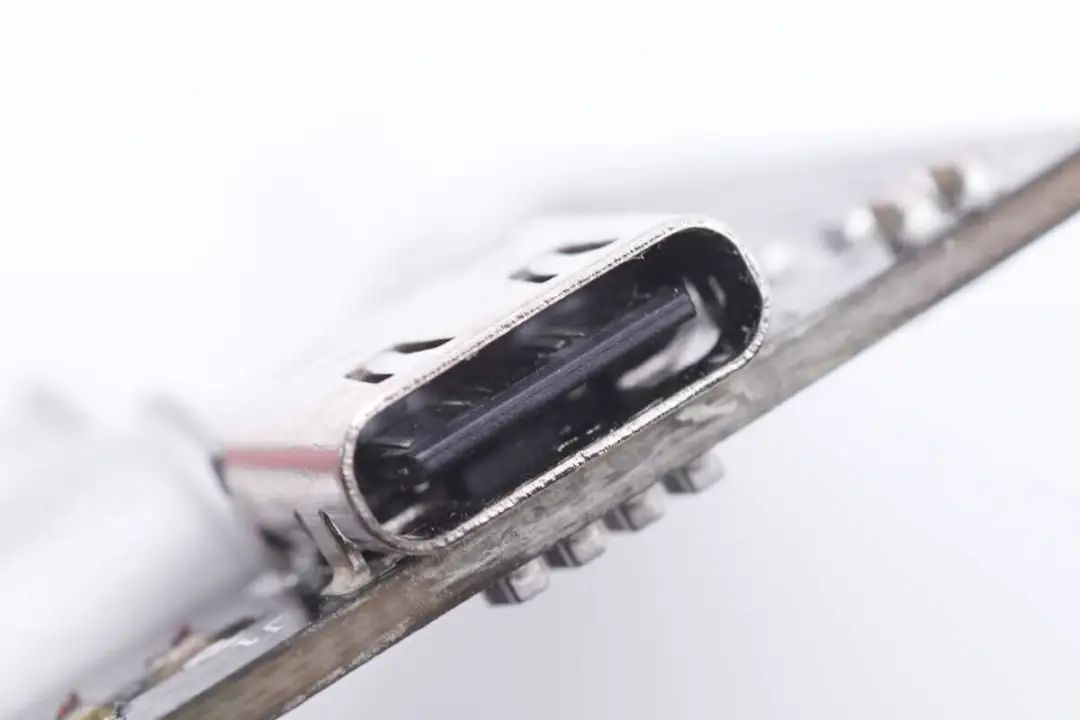

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

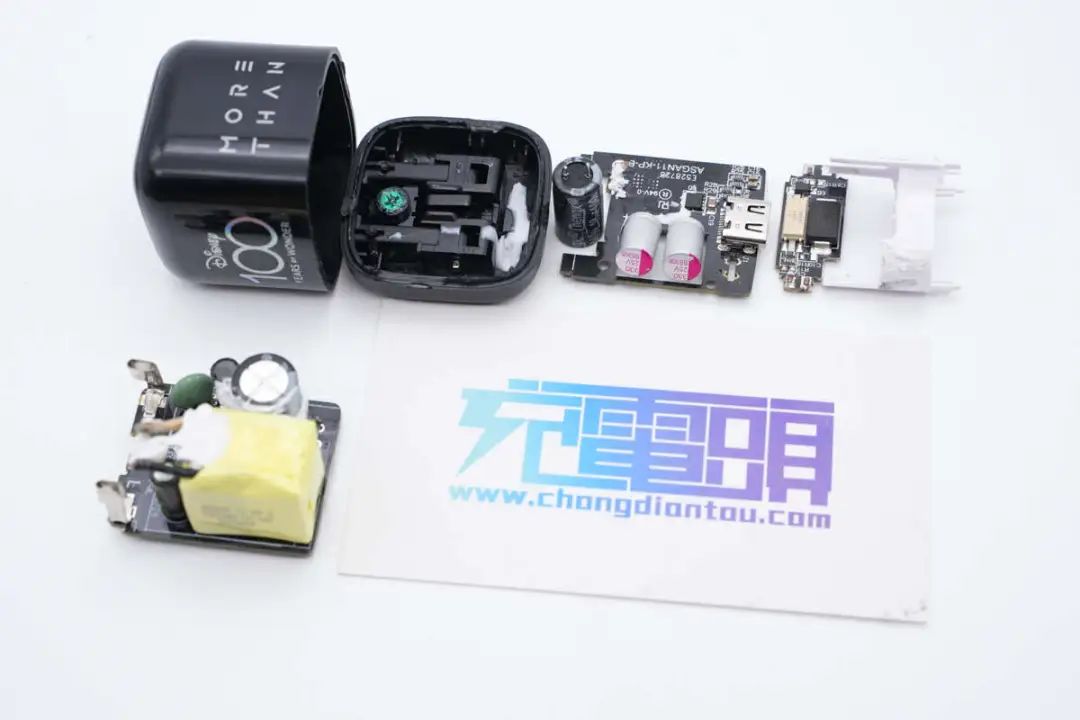

全部拆解一览，来张全家福。
充电头网拆解总结
这款迪士尼100周年纪念版氮化镓充电器采用黑色立方体设计，配有折叠插脚，便于携带。充电器为单USB-C口，具备20V输出档位，具备PPS快充，可以满足苹果手机，笔记本电脑，iPad和安卓手机的快充需求，整体兼容性不错。
充电头网通过拆解了解到，这款充电器内部采用了必易微的合封氮化镓方案，采用KP22062合封氮化镓芯片搭配KP40612同步整流芯片，芯片功能全面，外围元件精简。采用智融科技SW2301协议芯片进行输出电压控制。充电器内部采用三块小板组合焊接，空间利用率极高，配合必易微氮化镓快充方案，共同压缩充电器体积。
