-----充电头网拆解报告第2621篇-----
前言
得益于氮化镓技术的发展，现在的USB快充模块即便功率达到100W，整体体积也可以做得非常小，更加精致小巧的产品得以设计。近期Huntkey航嘉就推出了一款充吧高能系列W100。
产品整体外观设计得蛮漂亮的，提供3组3+2新国标组合插口，可为不同插头大功率电器供电。还有2A1C三个USB接口，插线即可进行百瓦快充，很方便。下面充电头网就对充吧W100进行拆解，看看内部设计做工。
航嘉充吧W100开箱

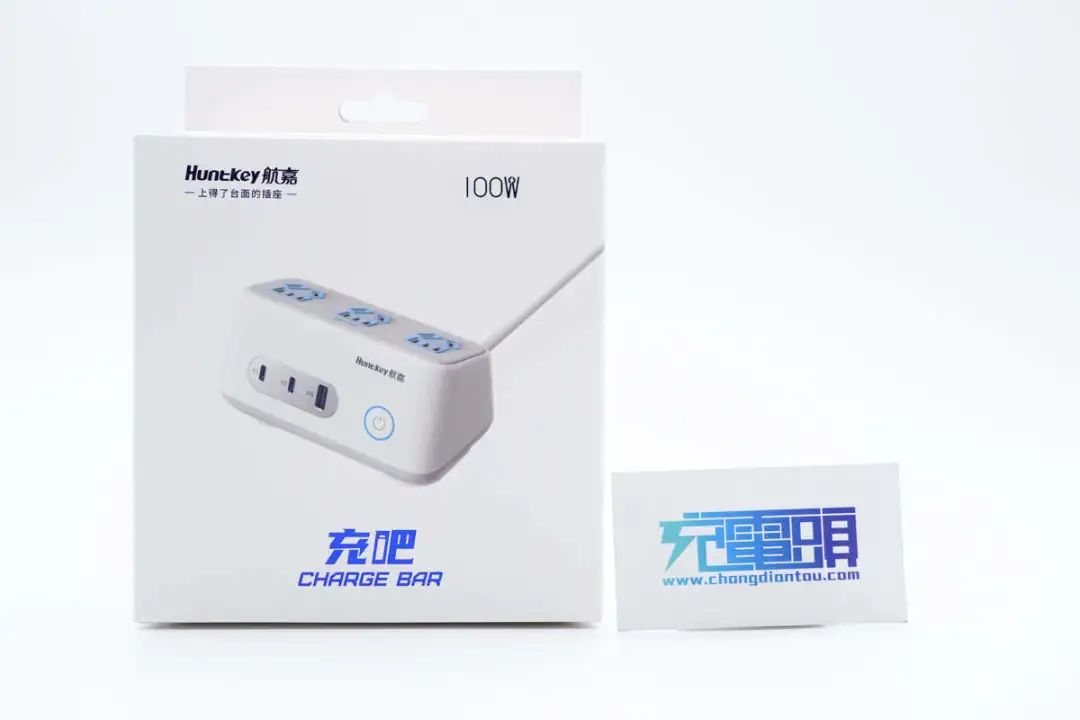

包装盒正面印有Huntkey航嘉品牌、产品名称、外观以及100W功率字样。
侧面印有三口快充、定制固定吸盘、氮化镓科技、CCCCQC双认证、2C+1A+3AC六口供电五大特性标识。

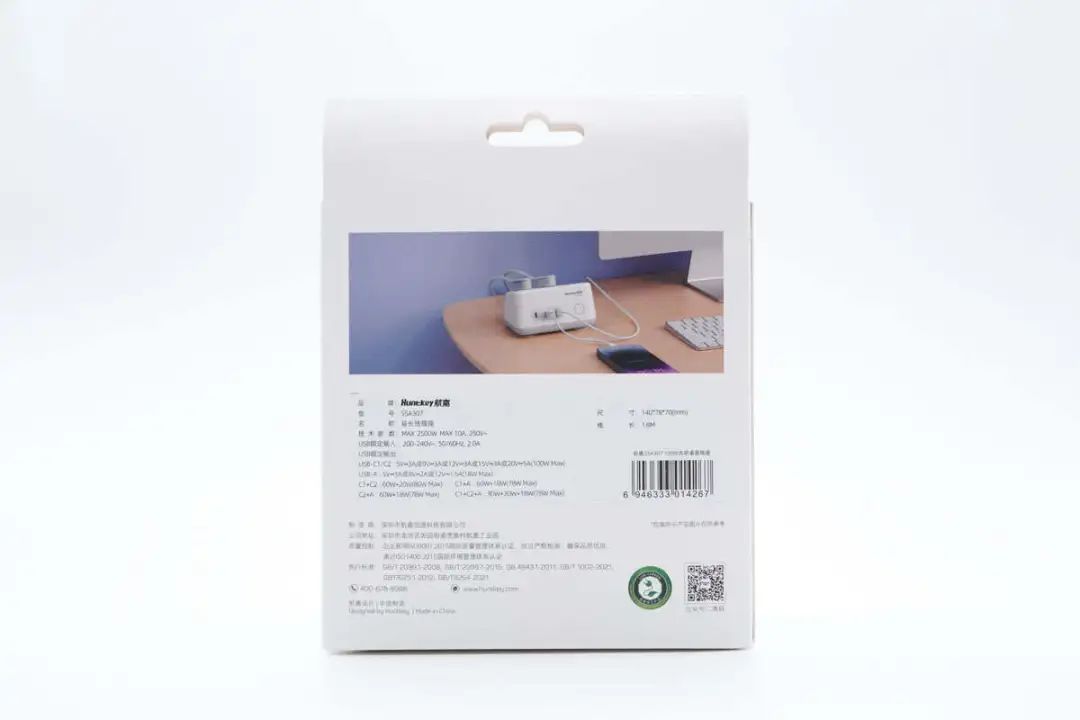

背面印有产品应用参数、规格参数以及商家信息。

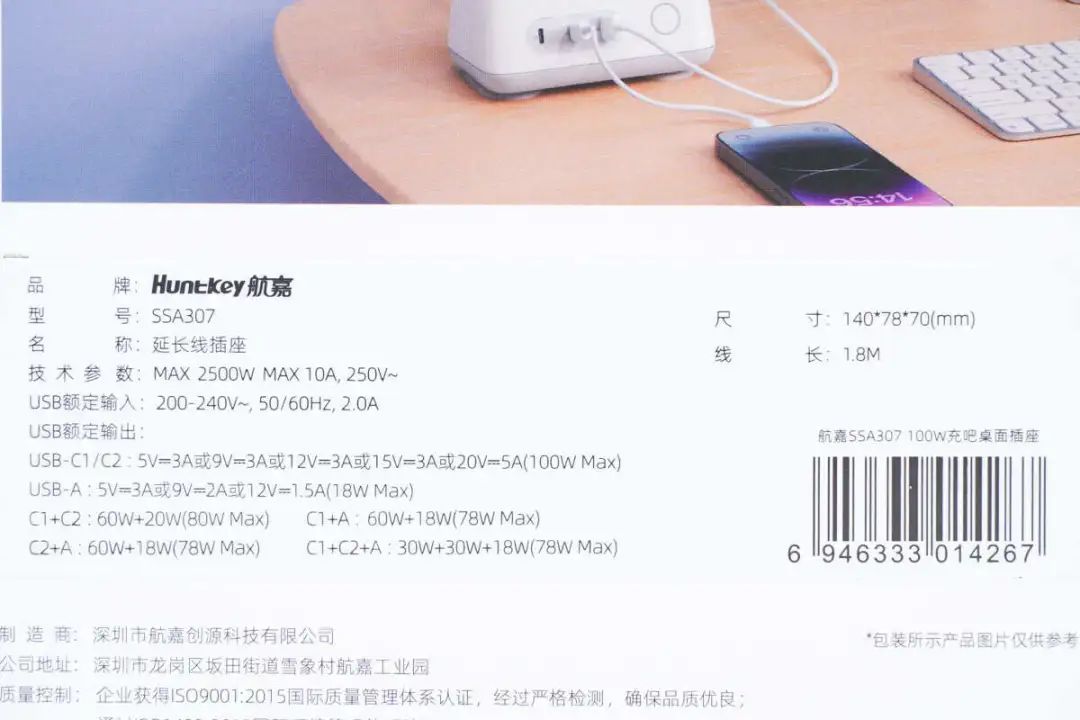

产品信息特写，下面结合充吧W100实物进行介绍。

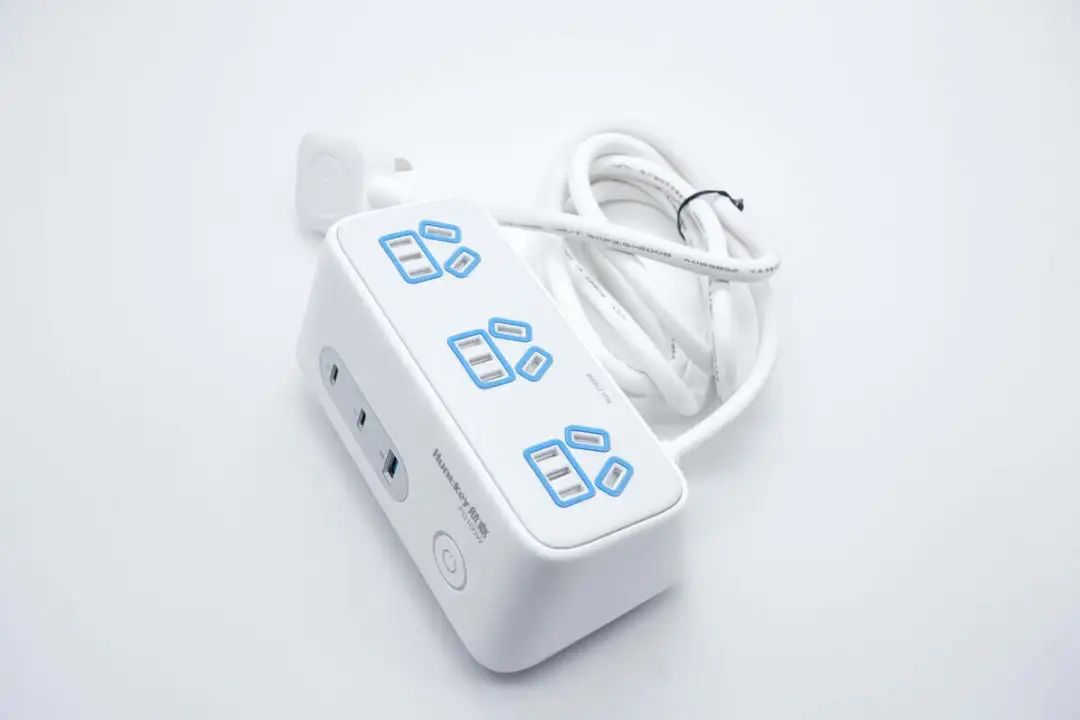

航嘉这款充吧W100采用高温阻燃PC材质外壳，表面细纹磨砂工艺处理，手感顺滑。产品小巧立体机身加上2C+1A+3AC六口供电，将充吧核心设计理念充分体现。

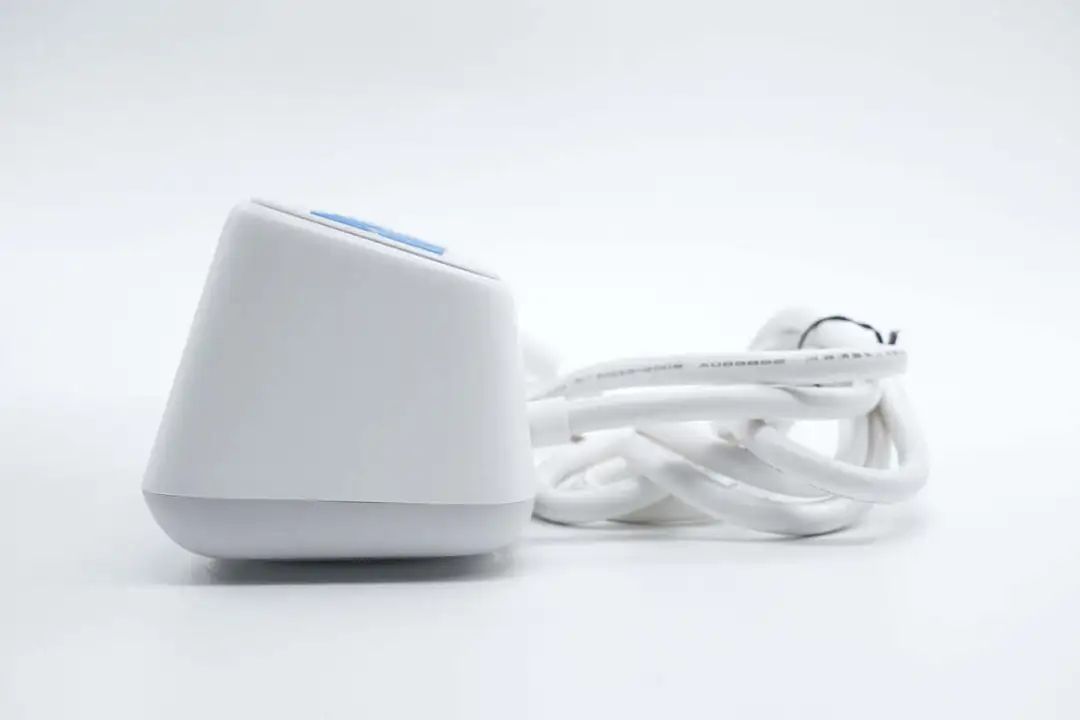

产品另一大特点是机身正面、顶面倾斜设计，很好的照顾了用户的插拔使用体验。
充吧W100采用三脚插头电源线，可接地使用更安全，规格为10A 250V~，通过了CCC认证。

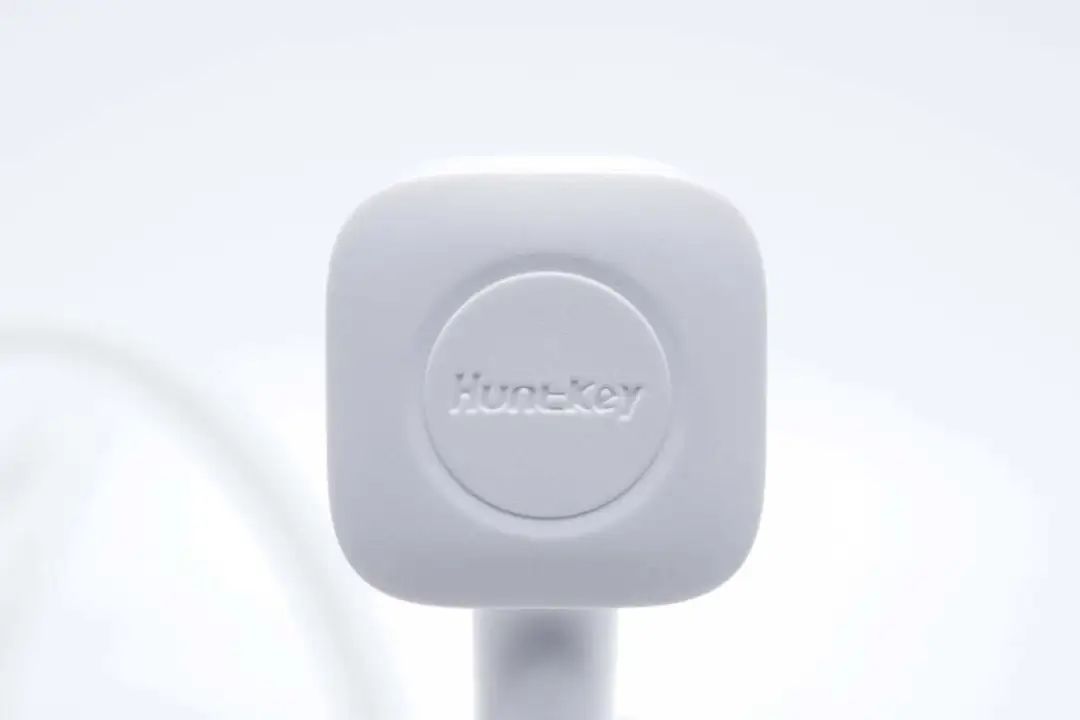

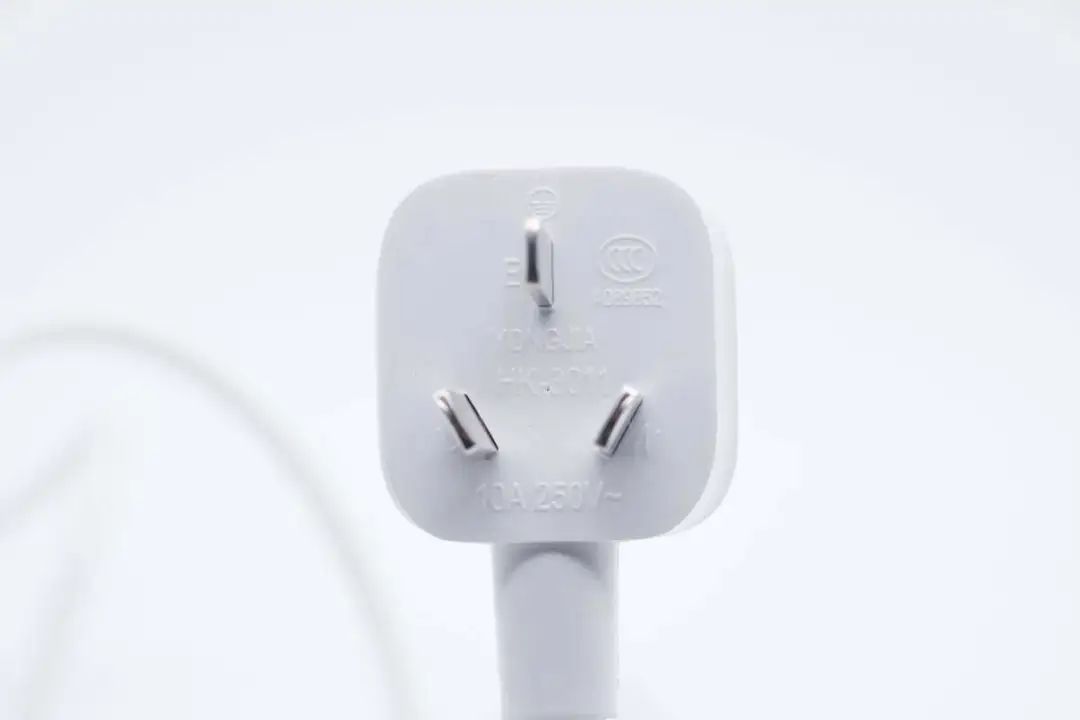

插头顶面设计有Huntkey品牌。

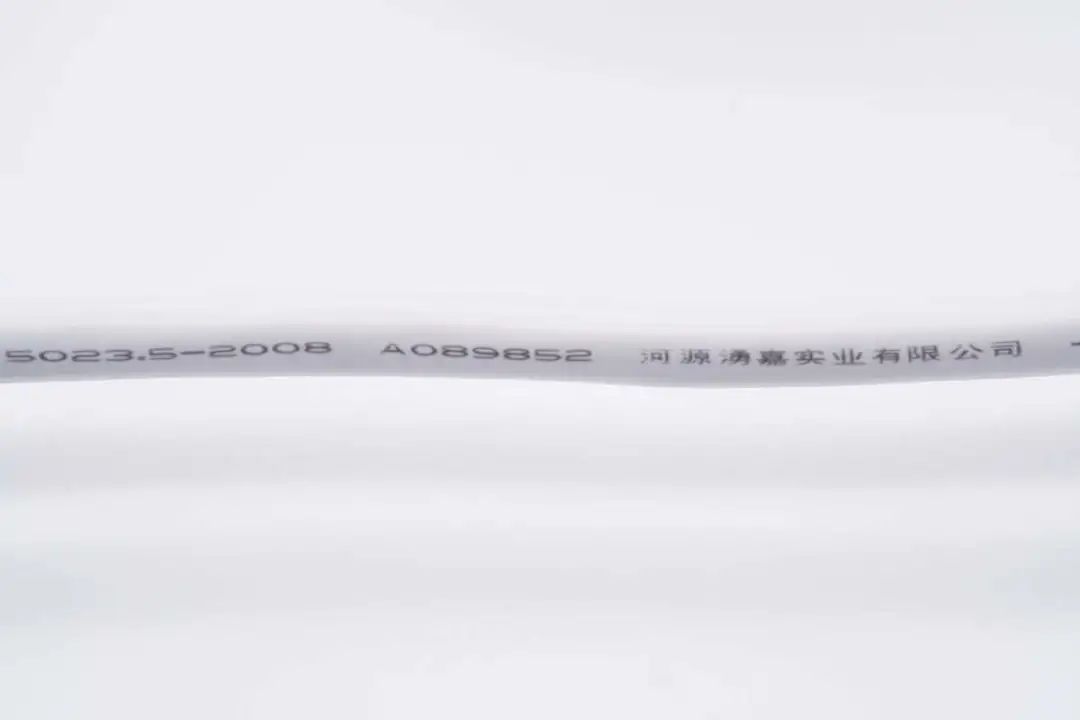

电源线制造商为河源湧嘉实业有限公司。

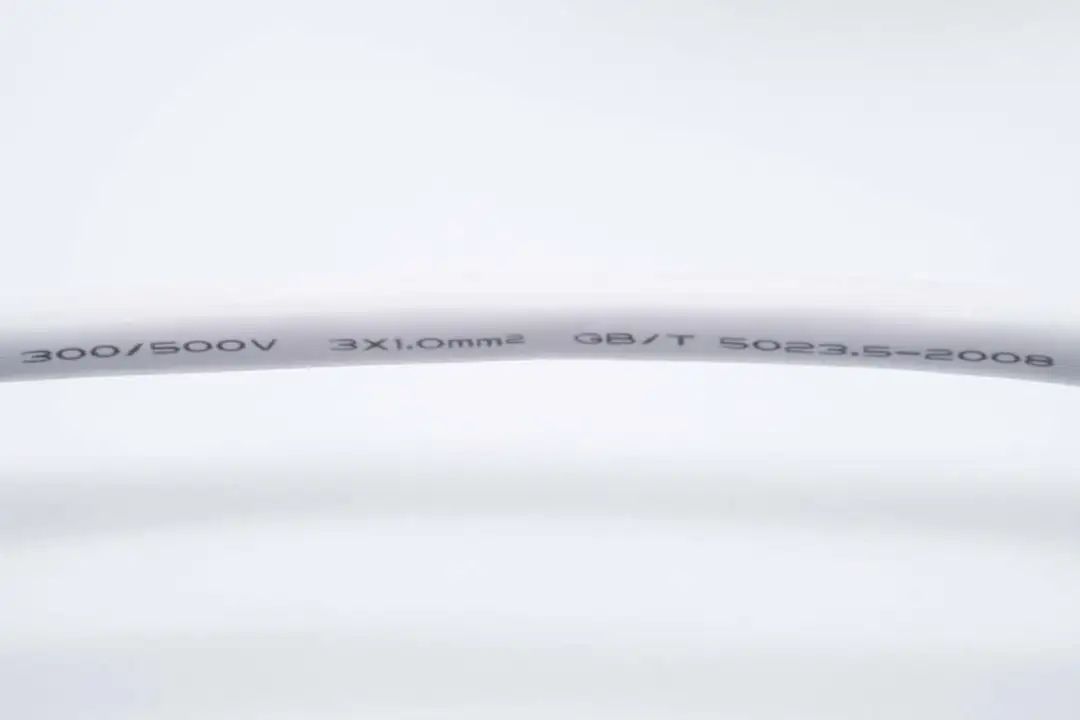

线缆规格为300/500V 3x1.0mm²。

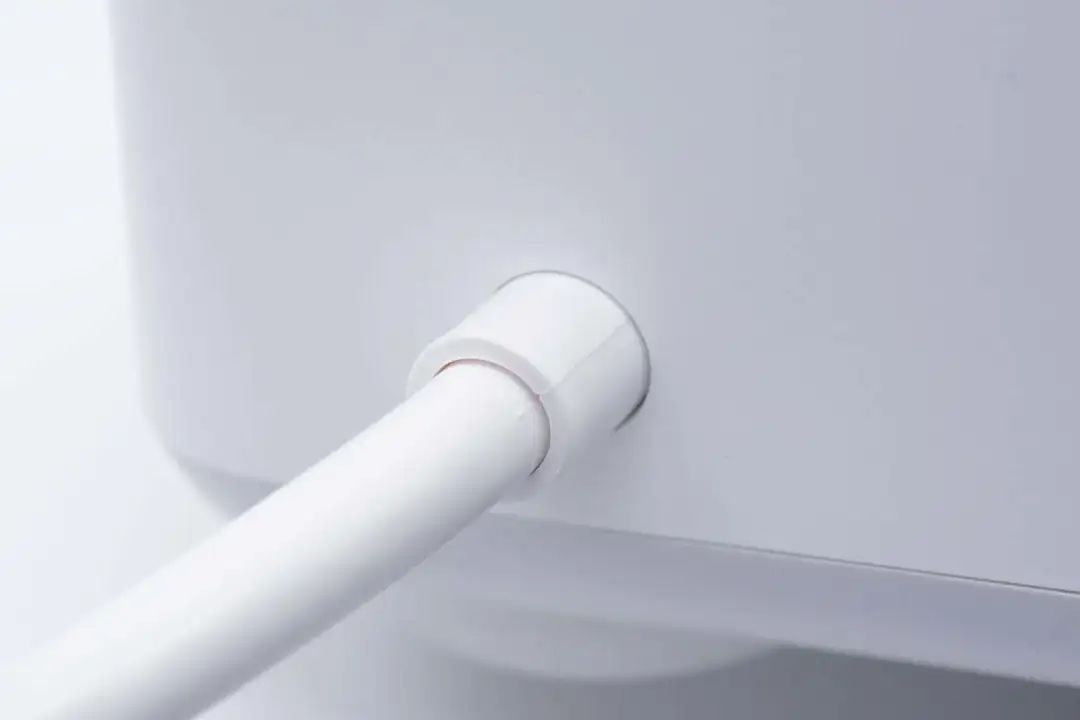

线缆与机身连接处套有胶套抗弯折。

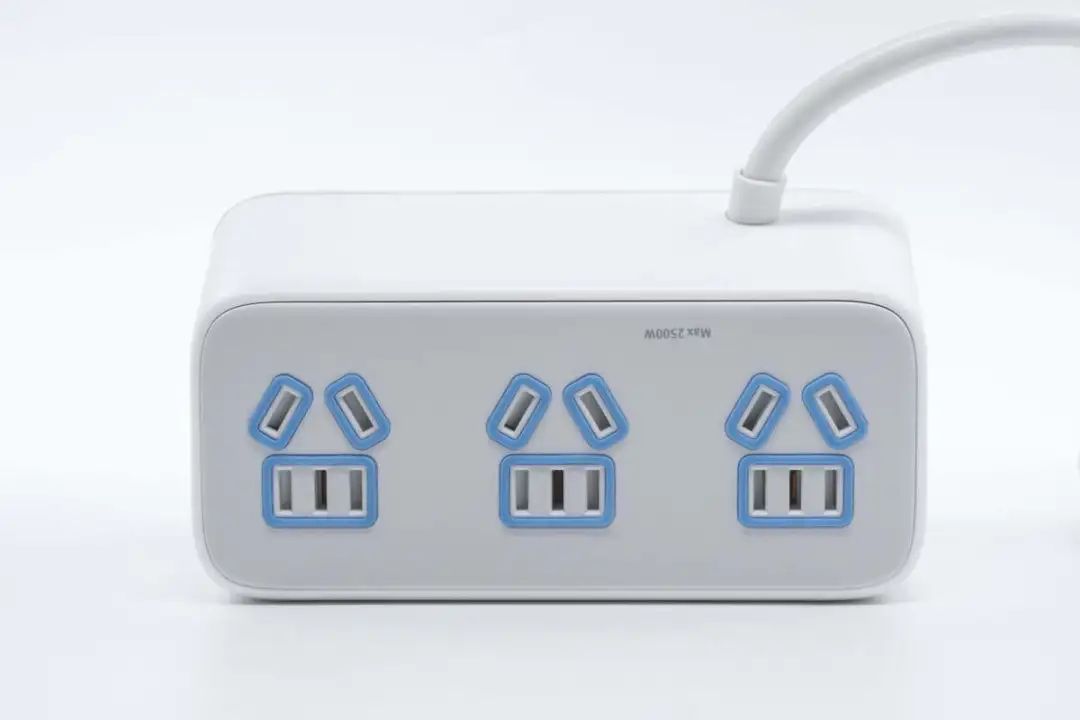

机身顶面设有3组3+2新国标组合插口。

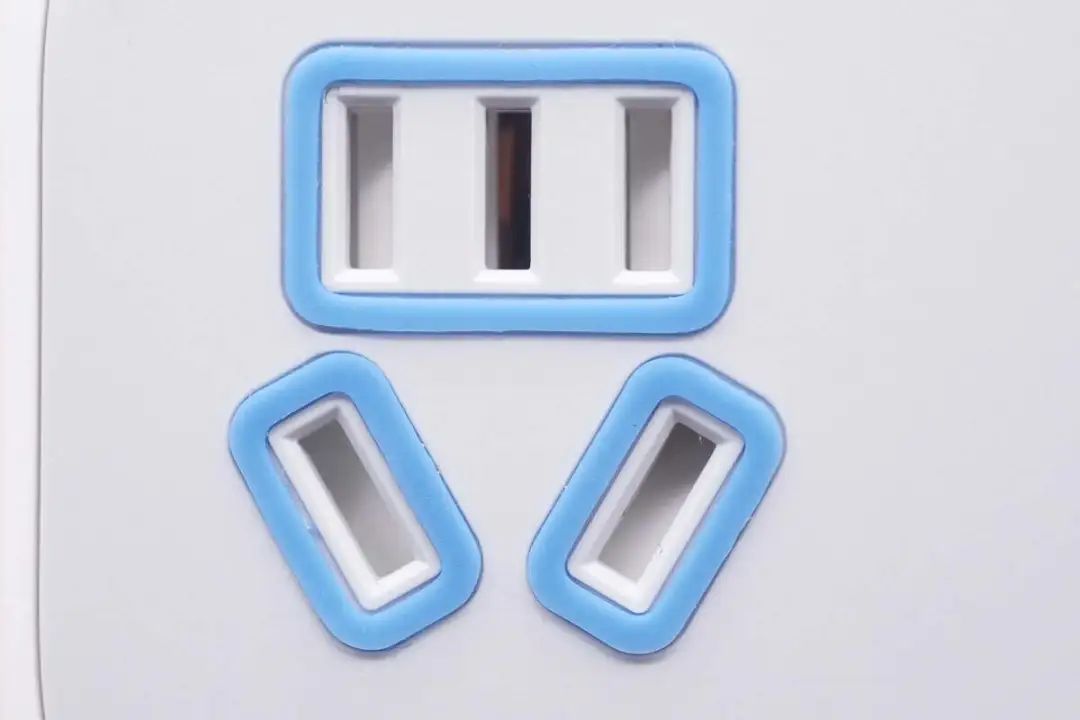

AC插口内置安全门，防止异物单口插入避免危险，插口外围贴有蓝色胶垫进行缓冲保护同时起到点缀作用，让产品整体配色不单调。

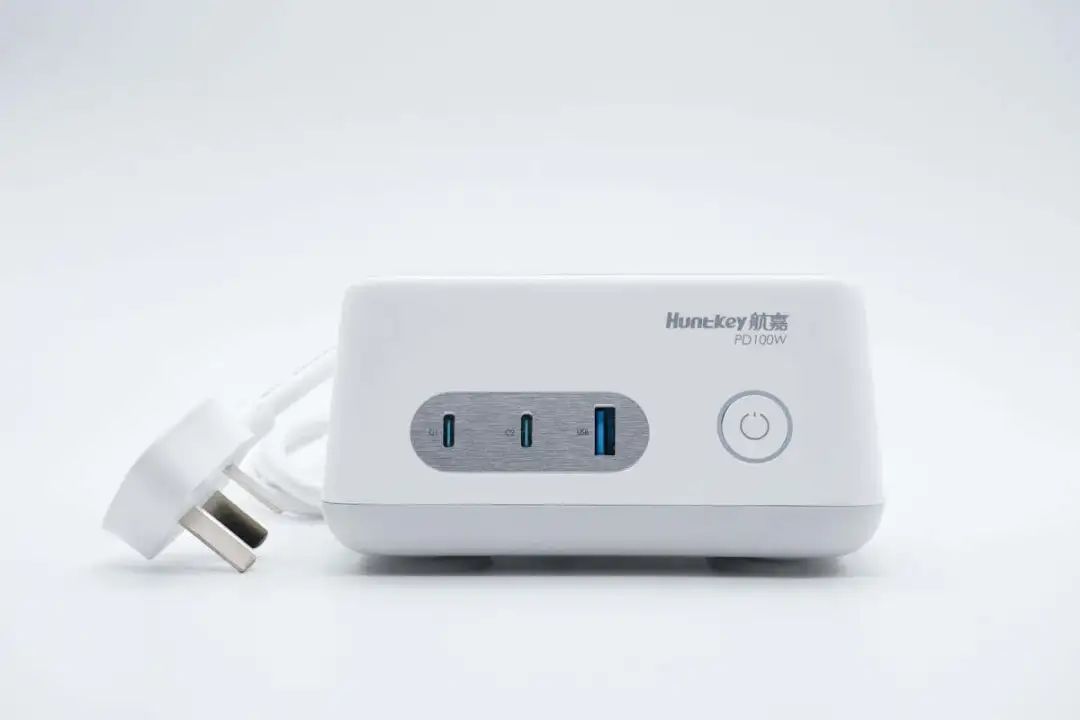

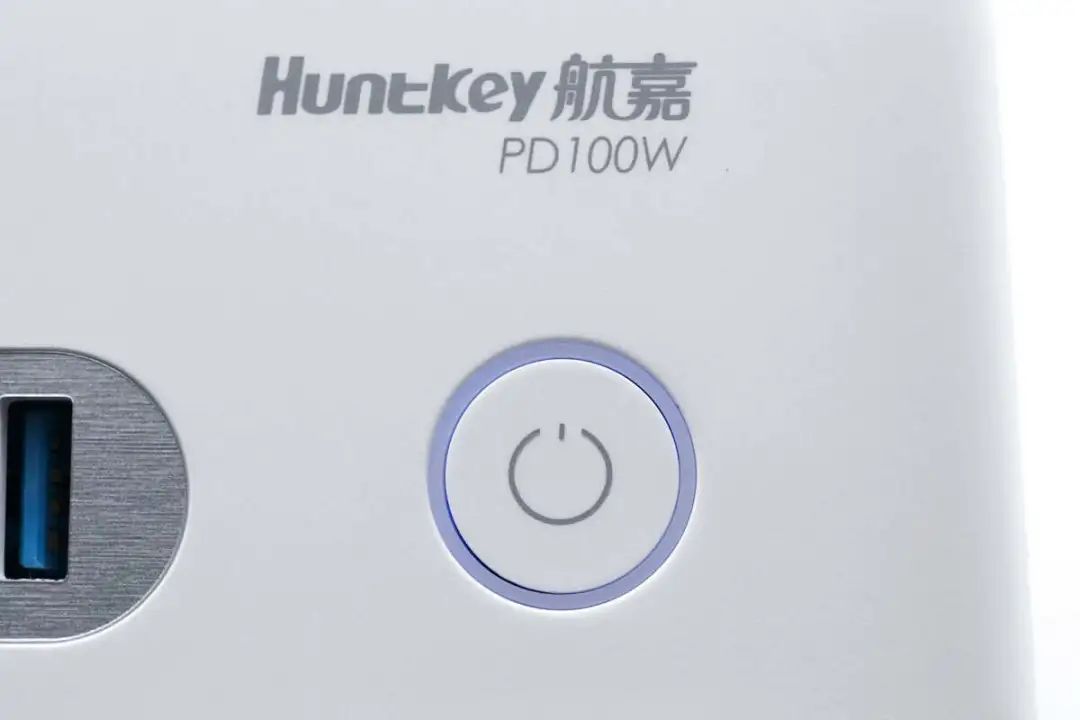

机身前端设有总开关按键、指示灯以及2C1A三个USB接口，右上外壳印有Huntkey航嘉和PD100W。

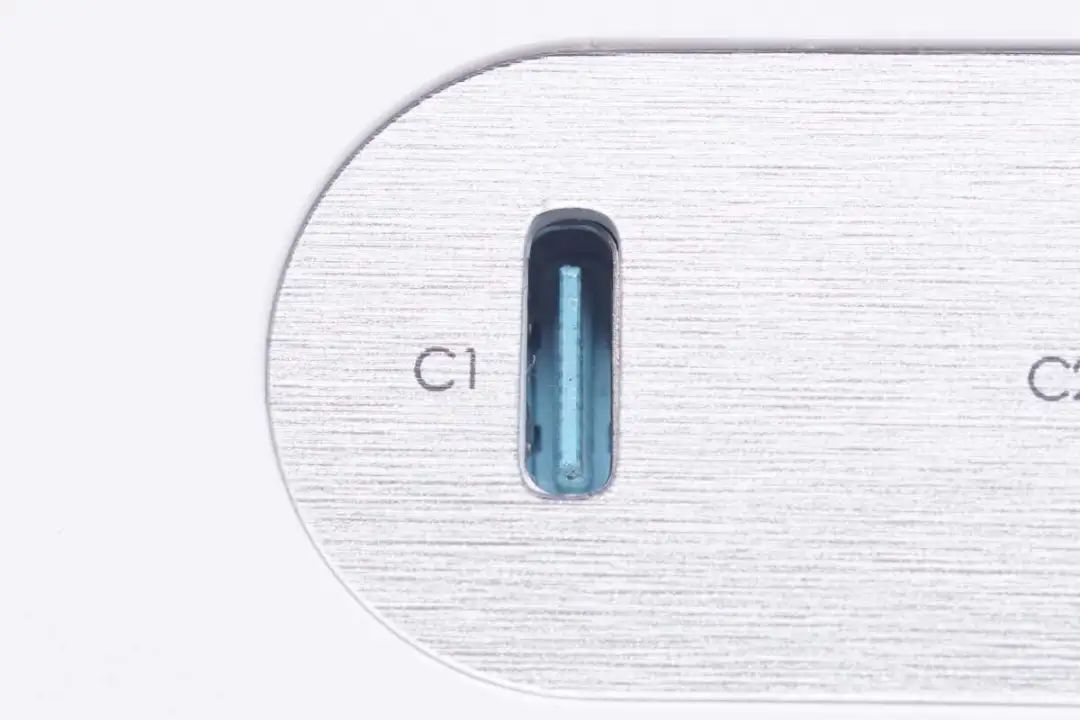

三个USB接口胶芯均为蓝色，接口处贴有拉丝工艺处理的银灰色金属片，并在每个接口旁镭雕C1、C2、USB区别标识，方便使用。

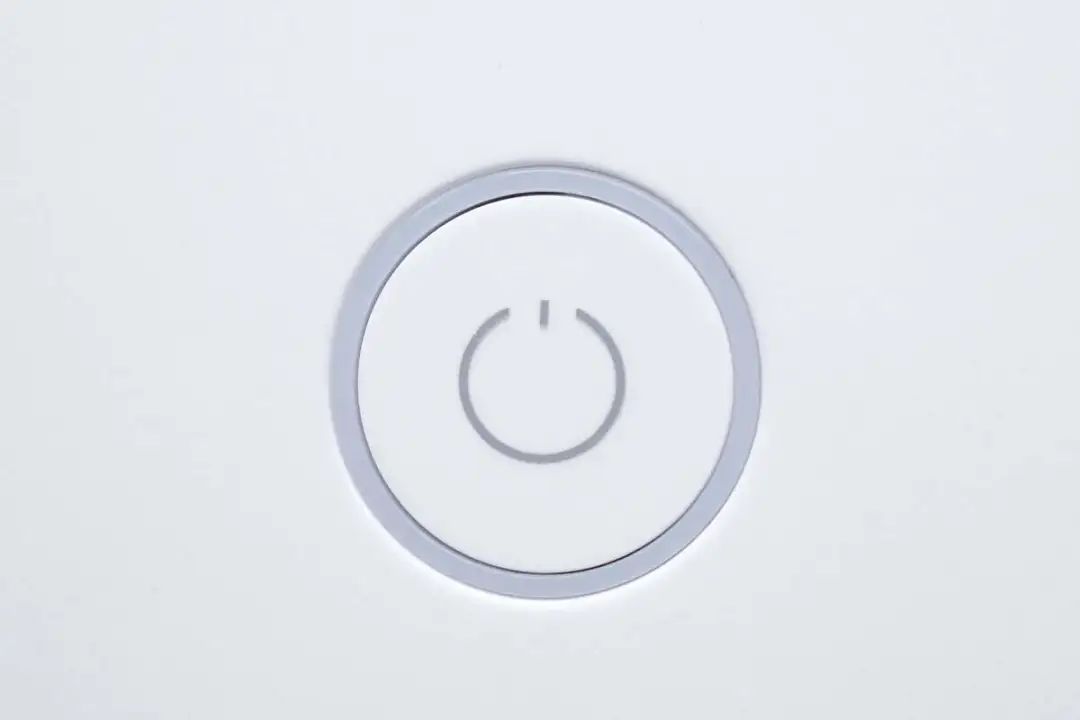

总开关按键外围指示灯环，给用户关断与否提示，一目了然。

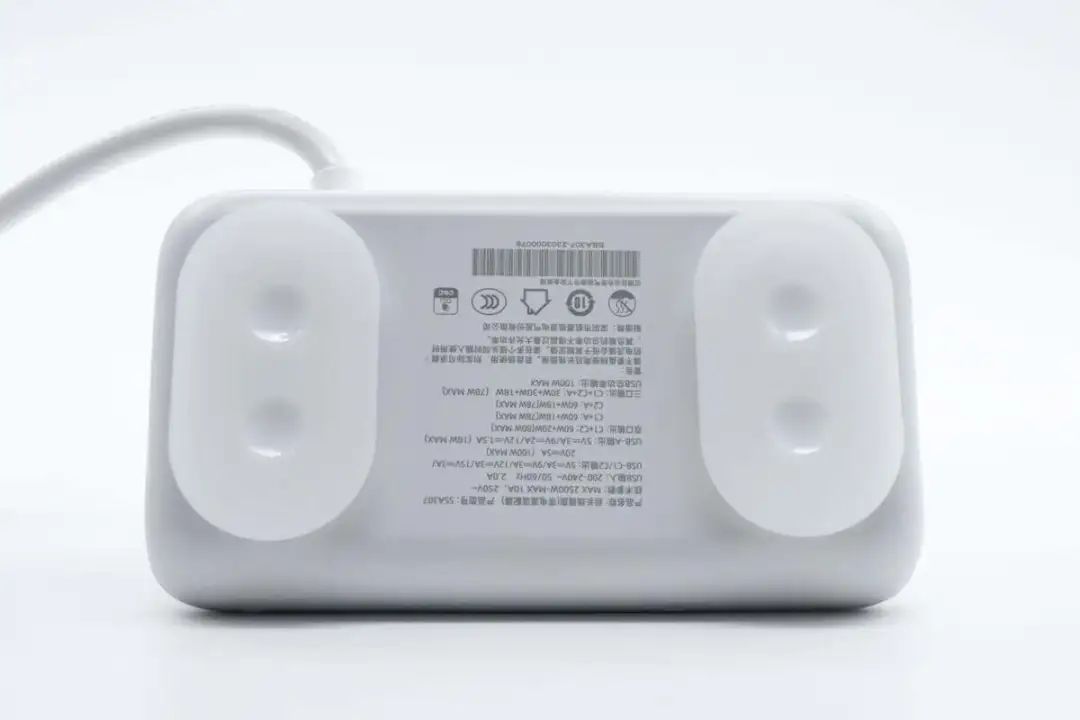

机身底部两侧设有定制吸盘，吸附固定，比一般的防滑垫更加牢固。

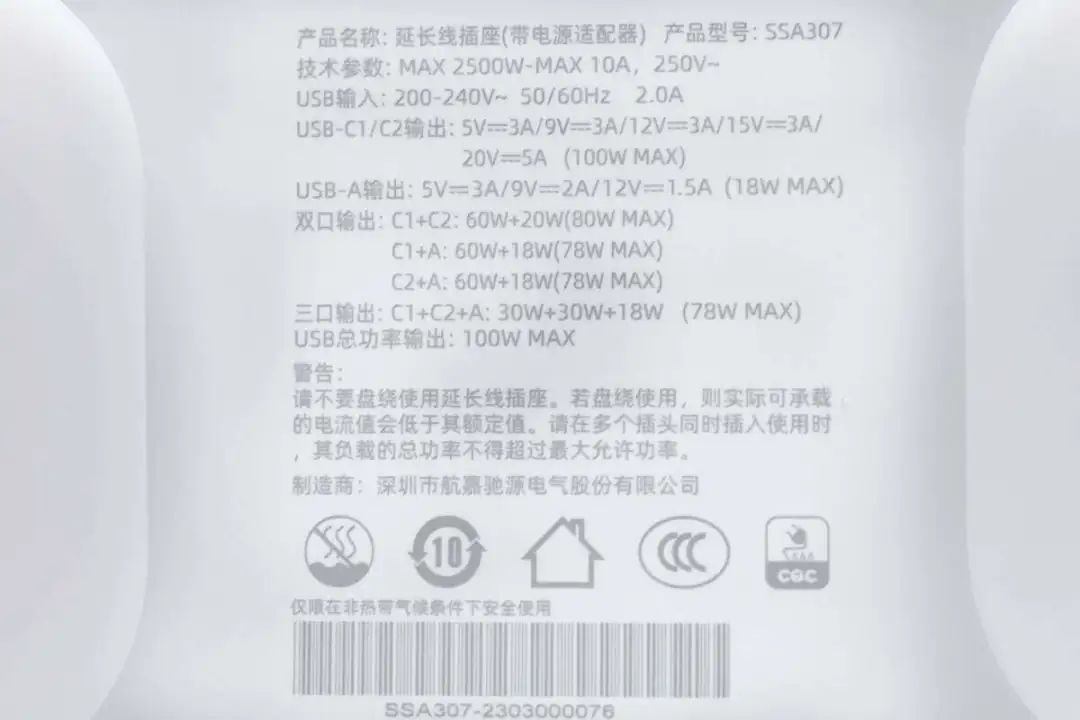

底部外壳上印有产品详细参数
产品型号：SSA307
技术参数：MAX 2500W-MAX 10A，250V~
USB输入：200-240V~50/60Hz 2A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W MAX）
USB-A输出：5V3A、9V2A、12V1.5A（18W MAX）
双口输出：
C1+C2：60W+20W（80W MAX）
C1+A：60W+18W（78W MAX）
C2+A：60W+18W（78W MAX）
三口输出：
C1+C2+A：30W+30W+18W（78W MAX）
USB总输出功率：100W MAX
制造商：深圳市航嘉驰源电气股份有限公司
产品通过了CCC、CQC认证。

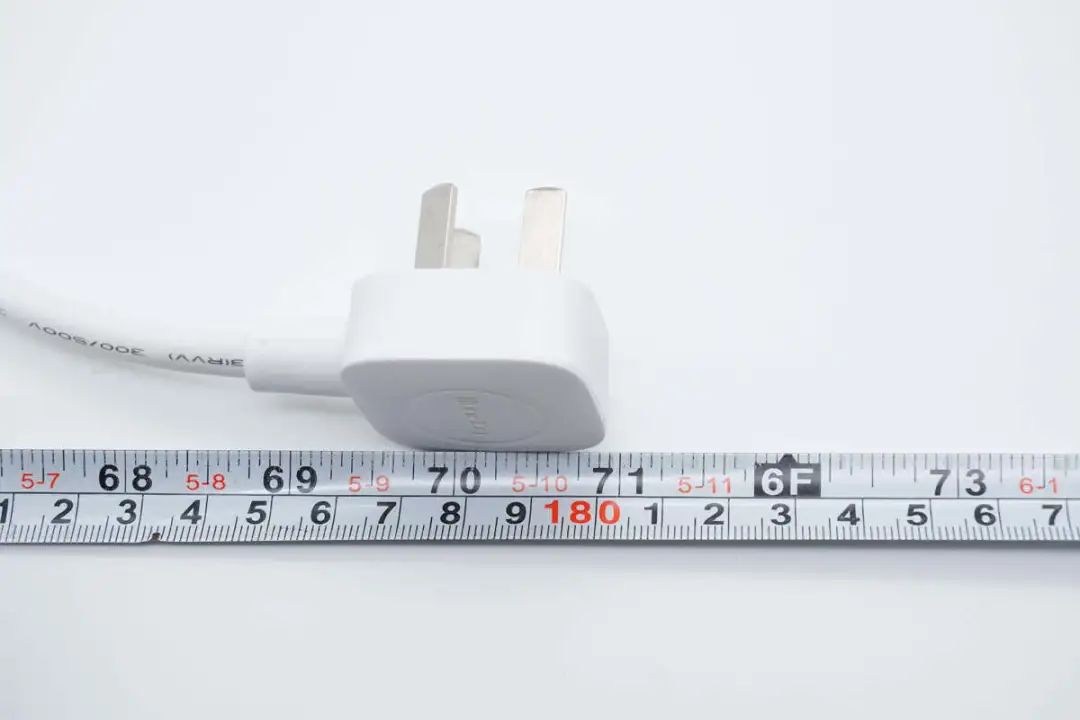

测得电源线长度约为1.8米。

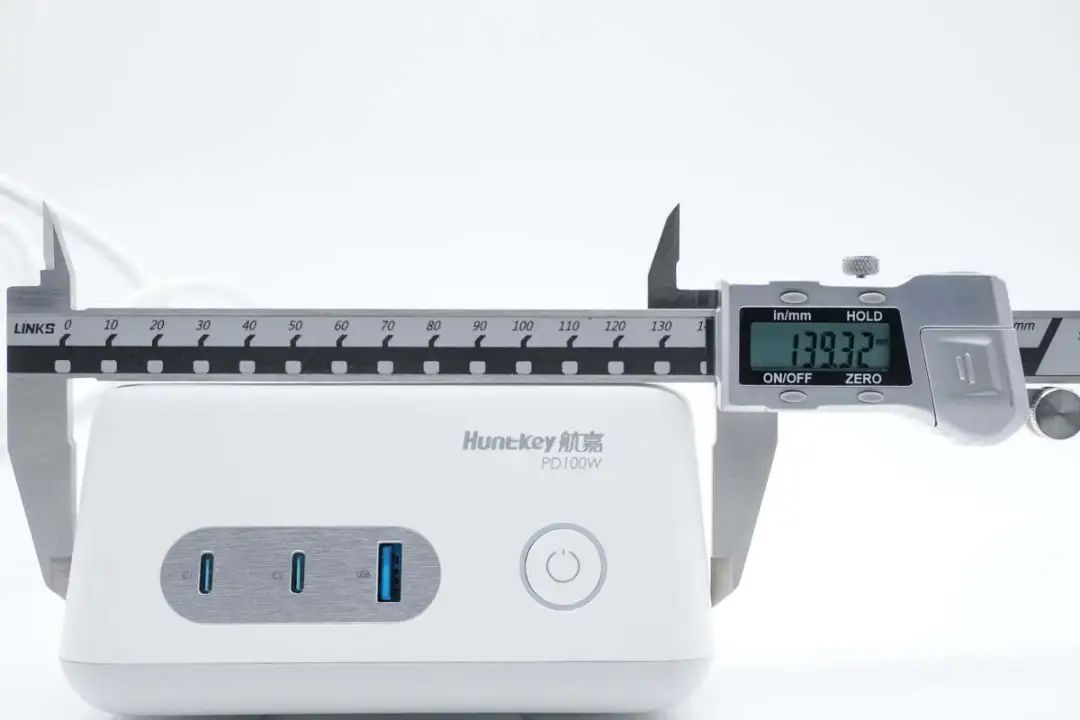

测得充吧机身长度为139.32mm。

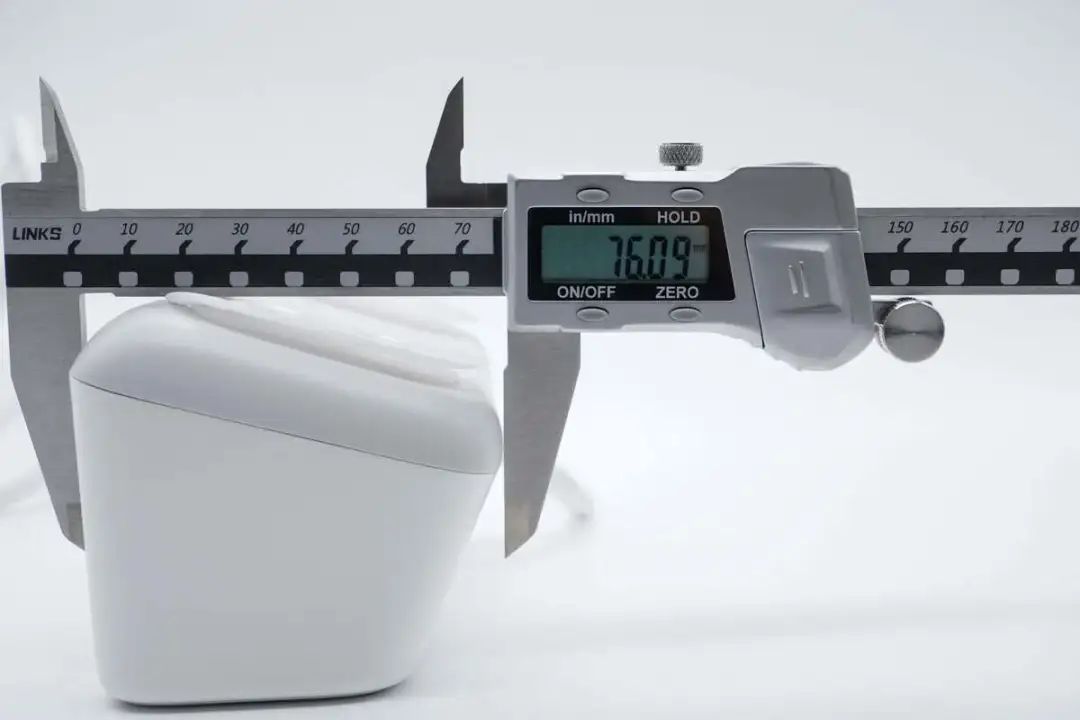

底部宽度为76.09mm。

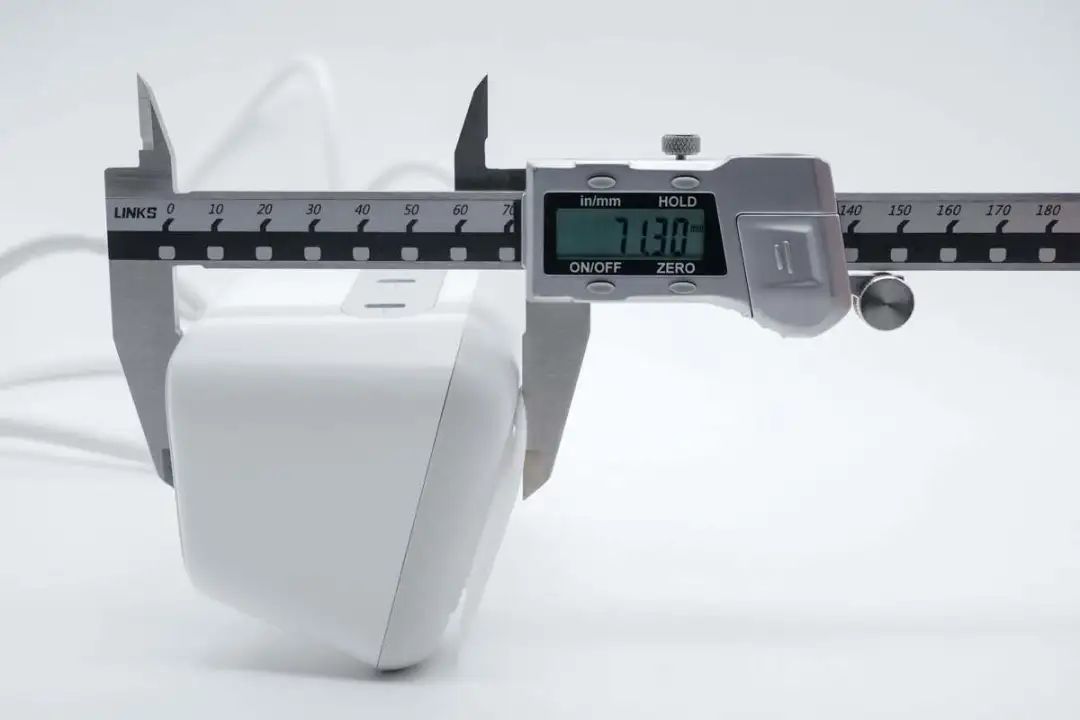

高度为71.3mm。

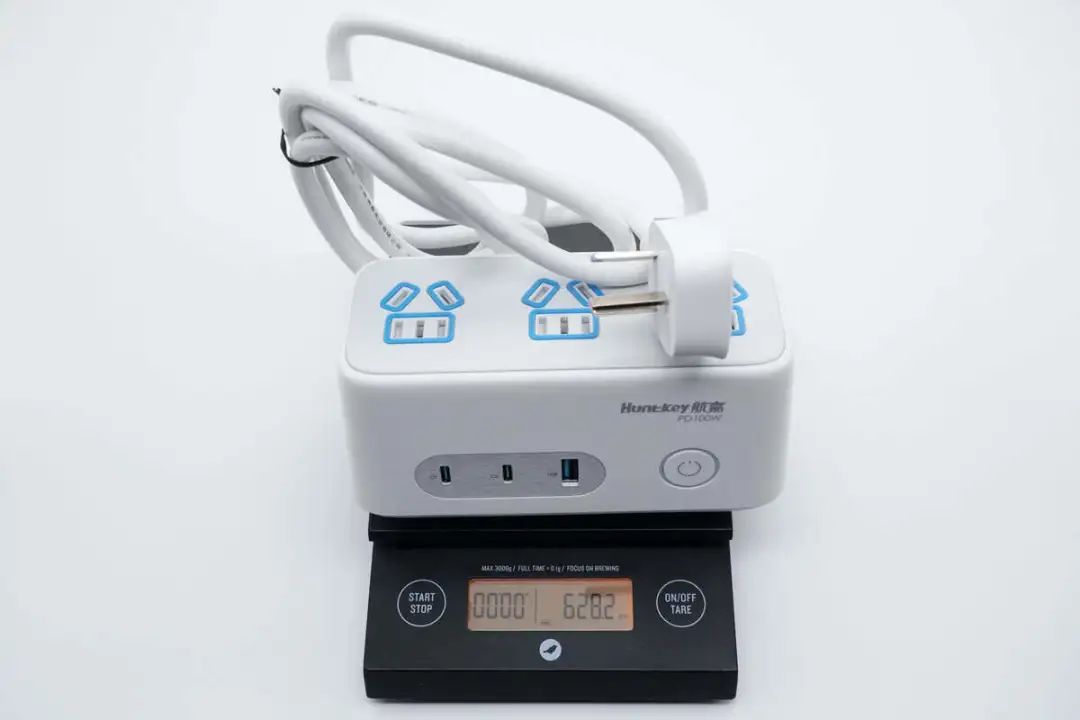

另外测得其整体重量约为628g。
接通电源按下开关键，按键外围灯环亮起给用户提示。

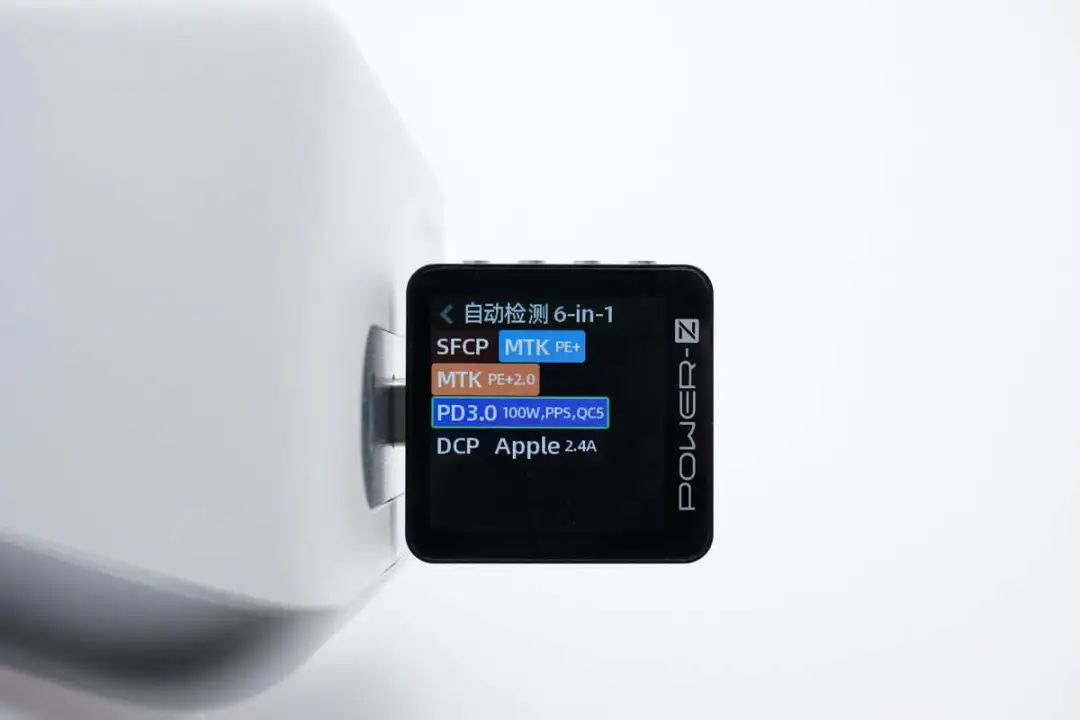

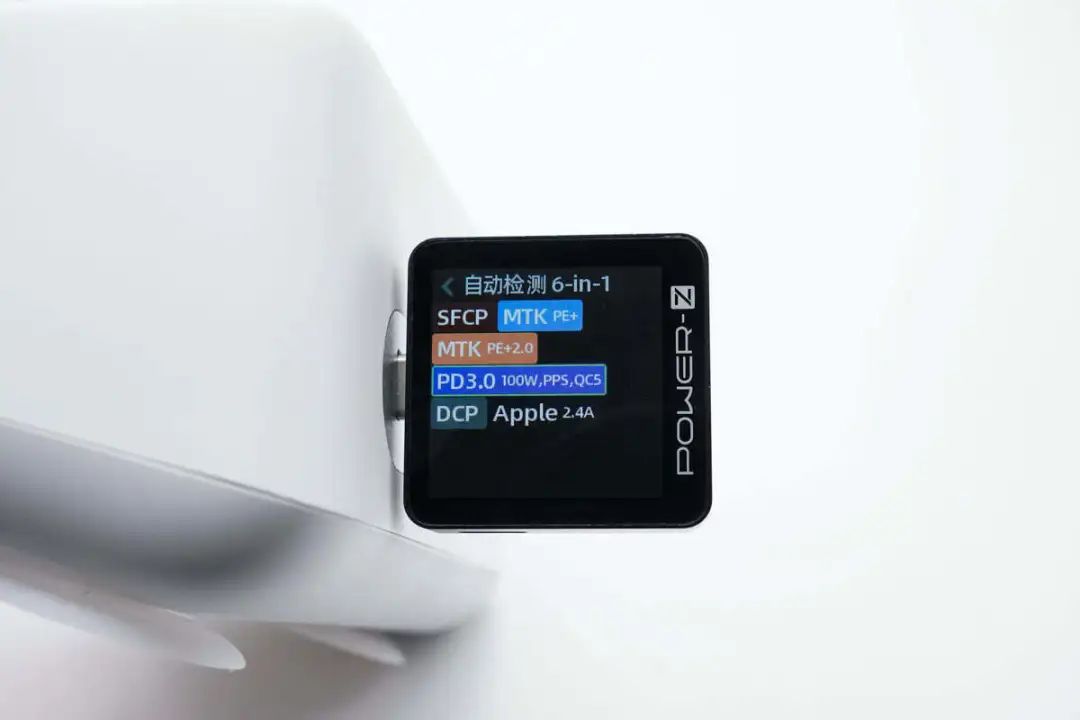

使用 ChargerLAB POWER-Z KM003C 测得USB-C1口支持SFCP、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

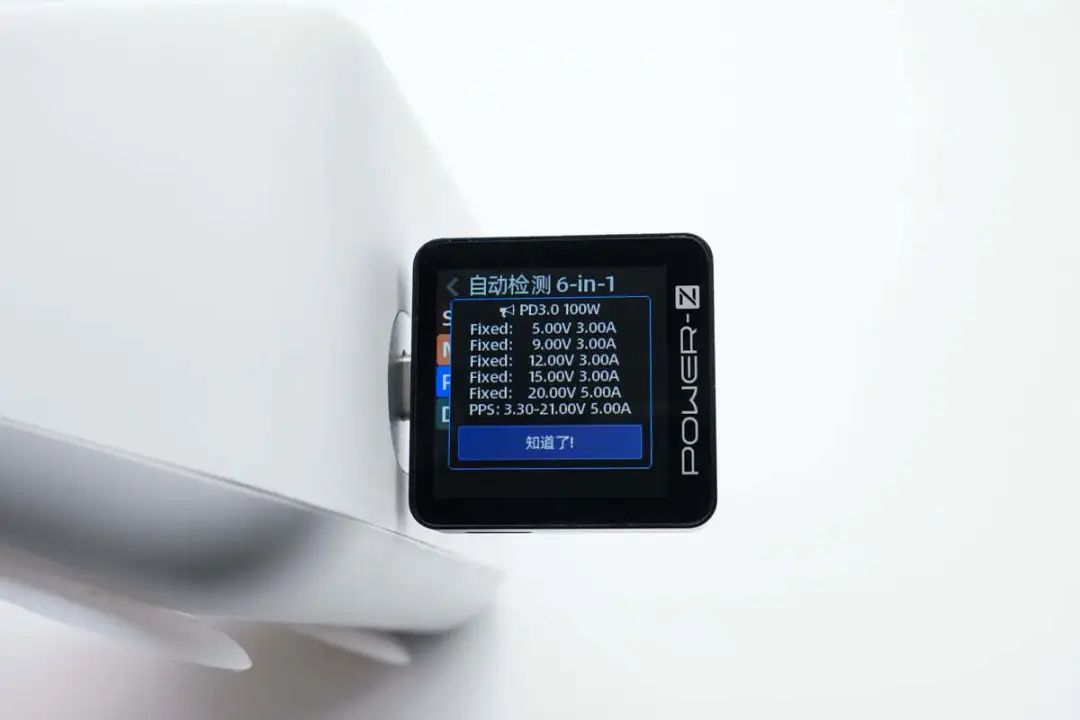

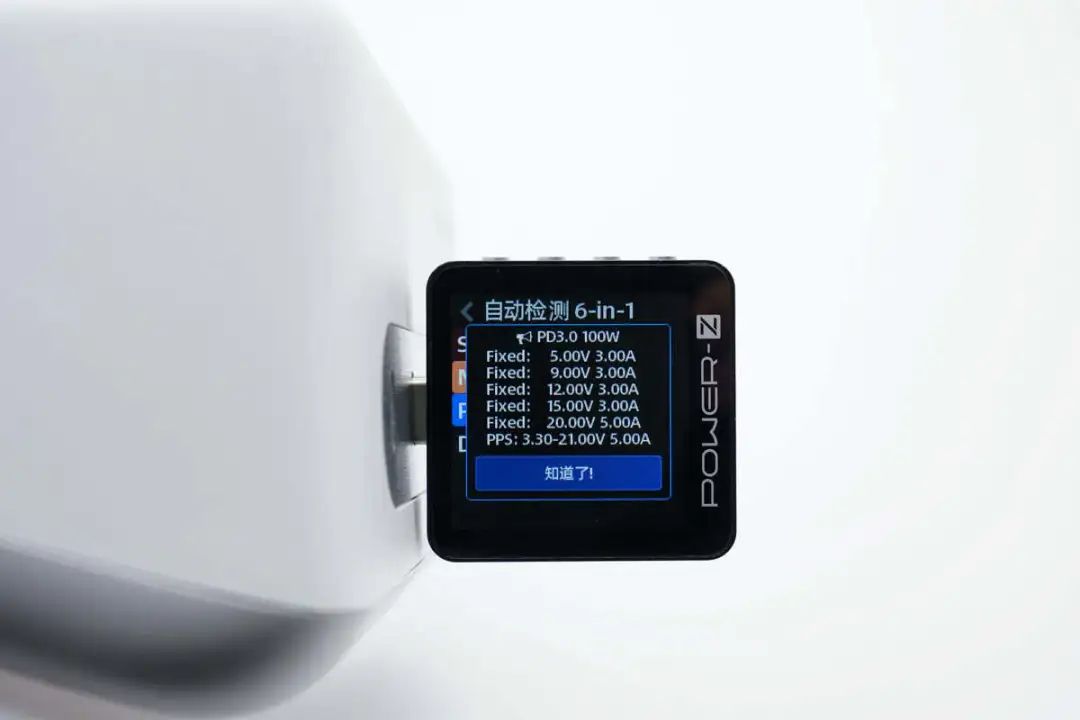

并且PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，两个USB-C口支持功率盲插。

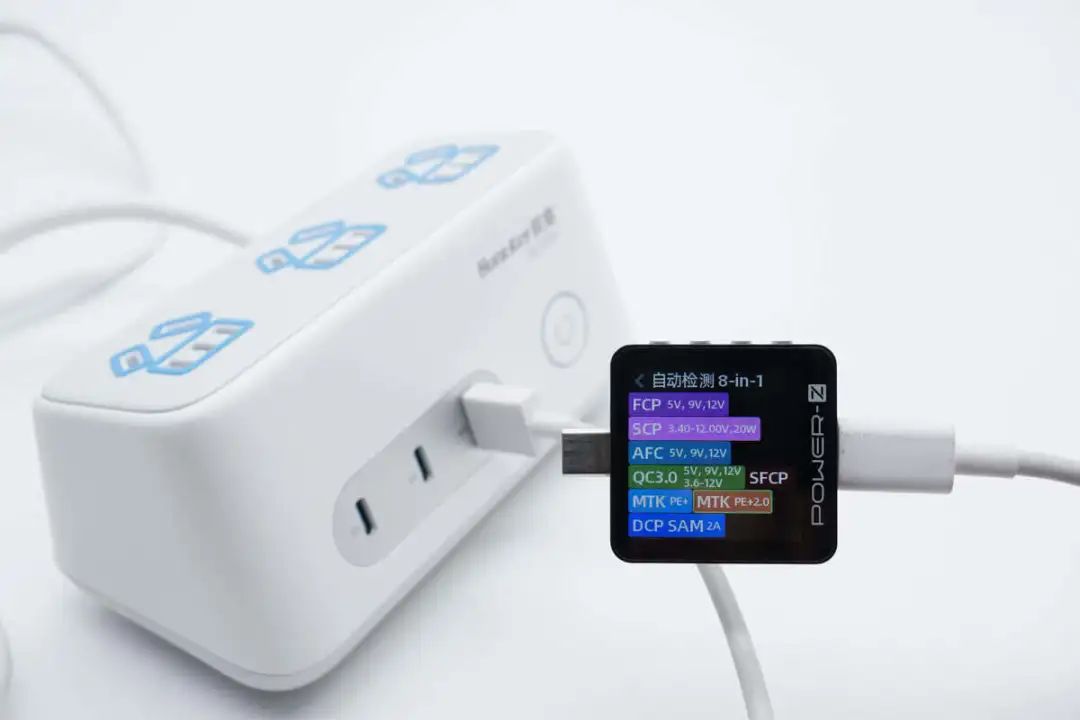

测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、PE2.0、DCP、Samsung 5V2A充电协议。

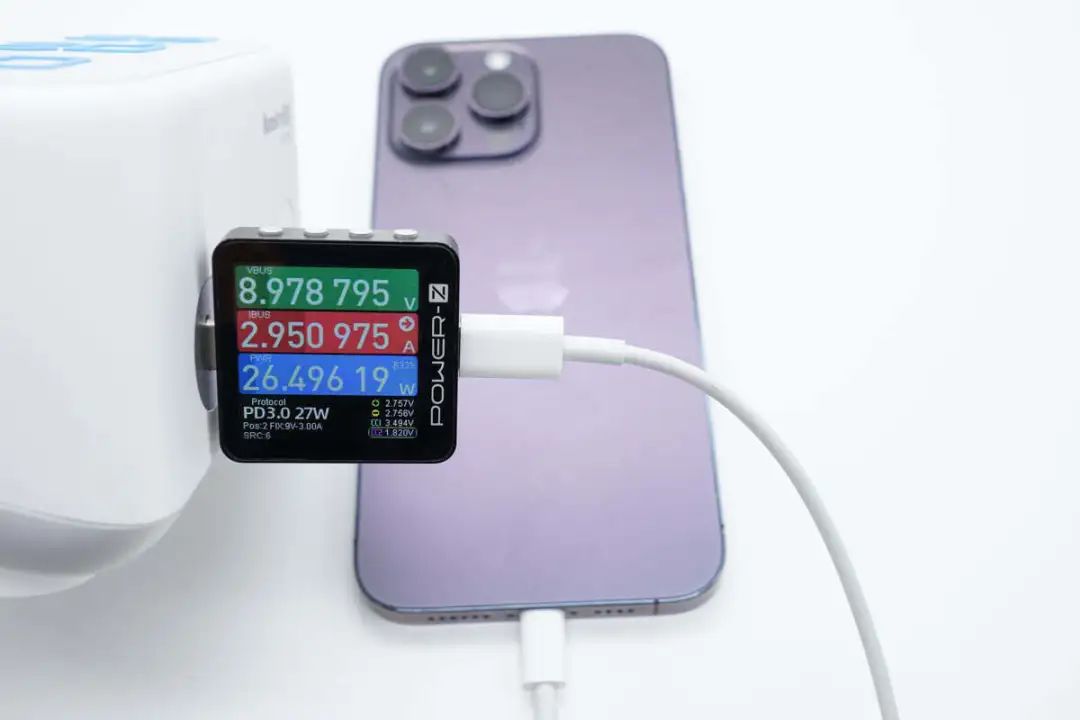

使用航嘉充吧W100 USB-C1口给苹果iPhone 14 Pro Max 进行充电，实测功率为8.98V 2.95A 26.5W。

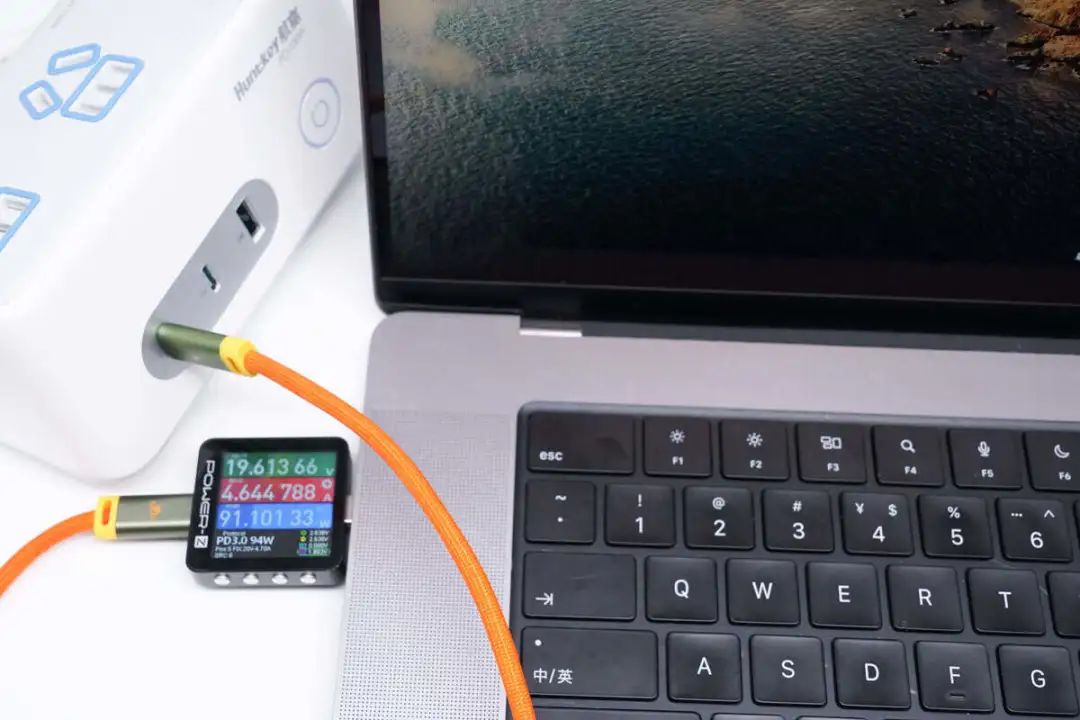

给苹果MacBook Pro 16 M1 Max 进行充电，实测功率为19.61V 4.64A 91.10W。屏幕中也是成功显示握手了 PD 快充协议。
航嘉充吧W100拆解
在对航嘉充吧W100做了基本了解后，下面继续对其进行拆解，看看产品内部做工。

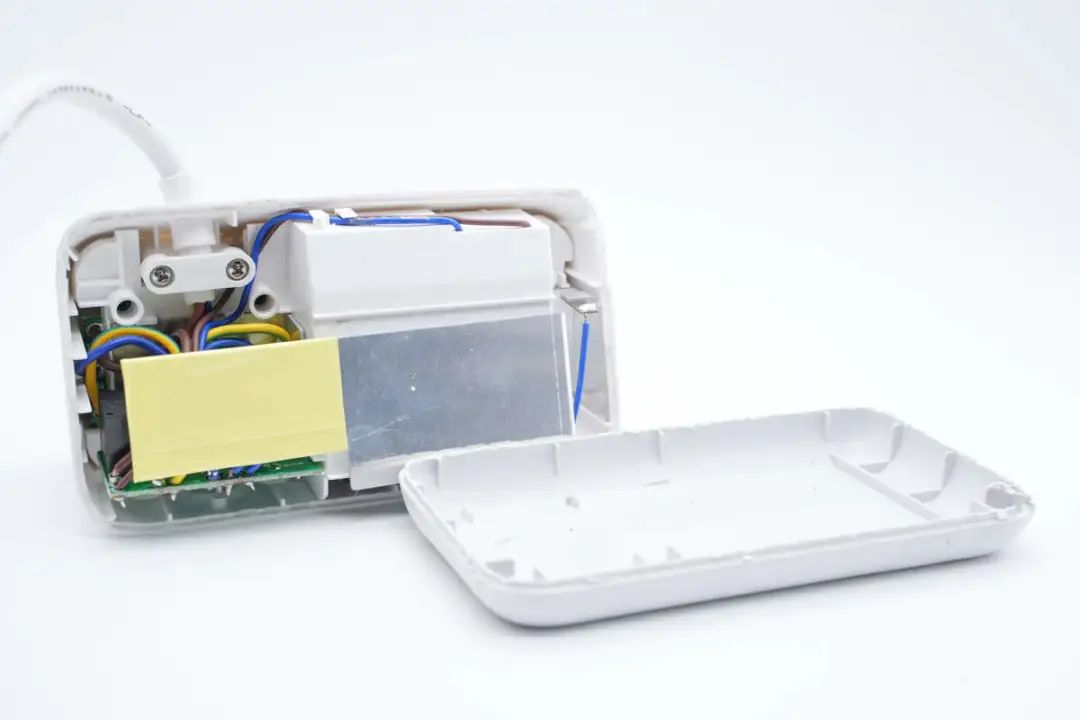

将机身底部外壳拆开，采用的是超声波焊接封装。

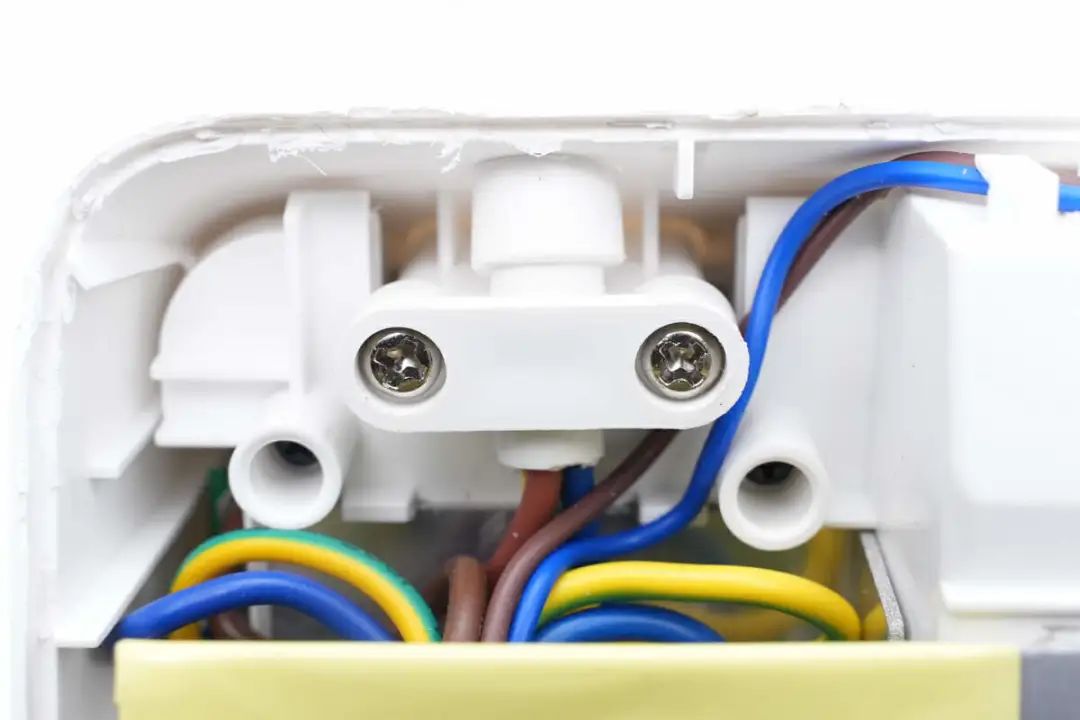

线缆通过螺丝以及塑料板进行轧紧固定。

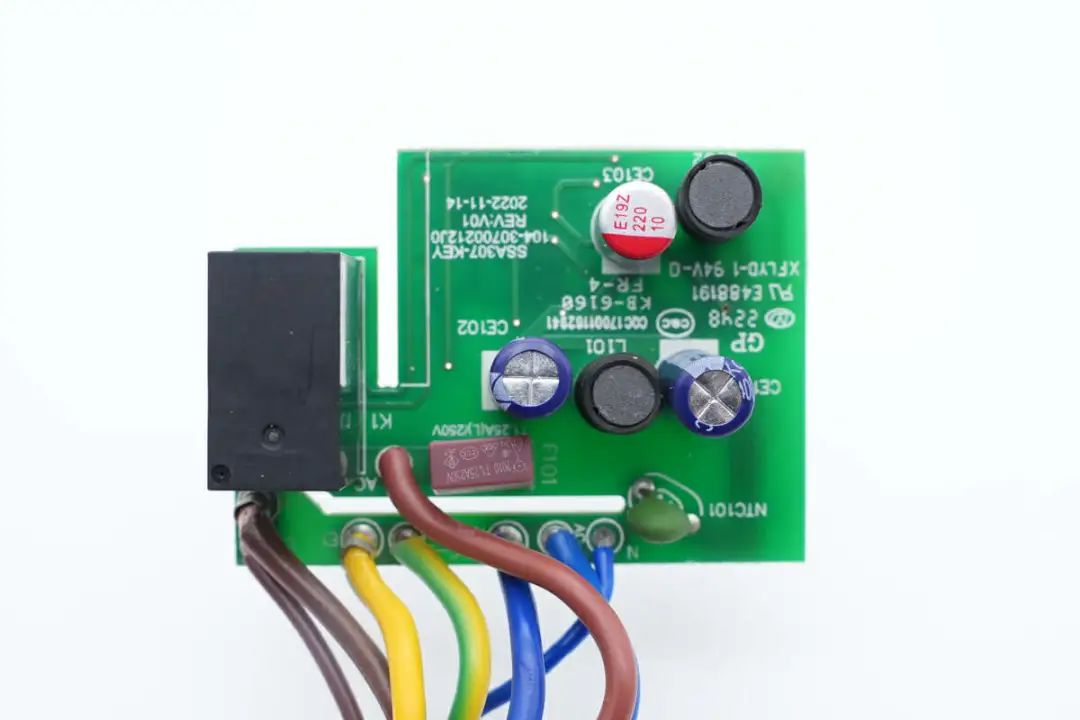

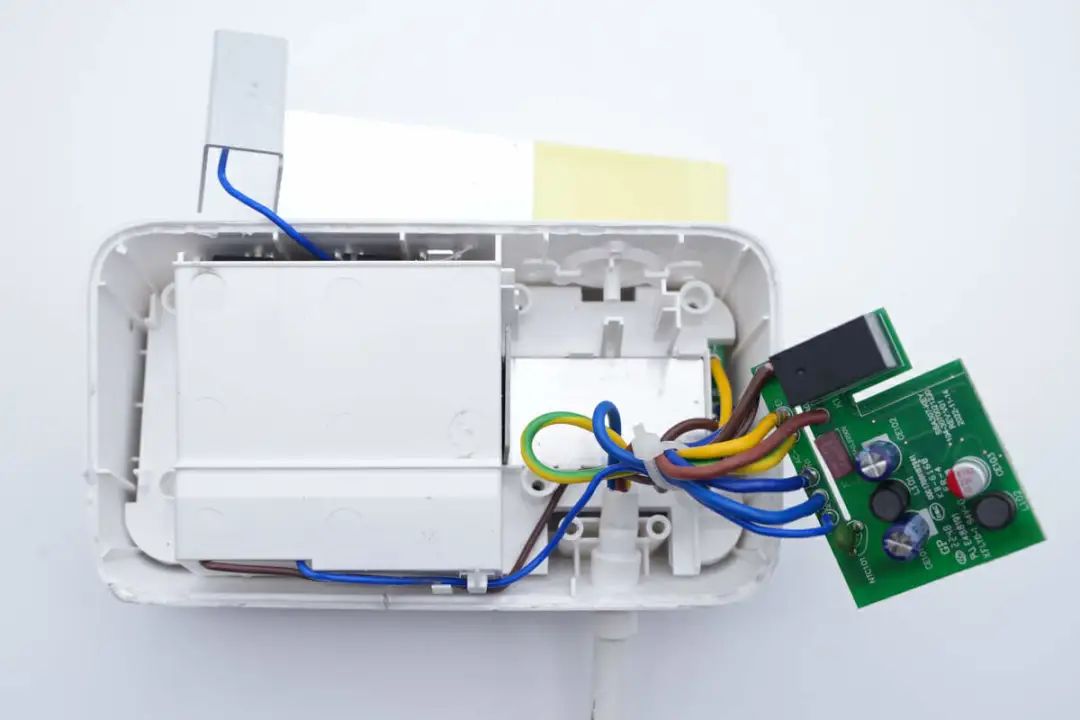

电源线火、零、地线与绿色小板焊接，同时又以这块小板为“中转站”分出两组导线分别连接AC插口母座PCB板和USB快充模块，因此看上去小板上焊接的导线非常多。
小板上设有保险丝、继电器、电容以及工字电感。

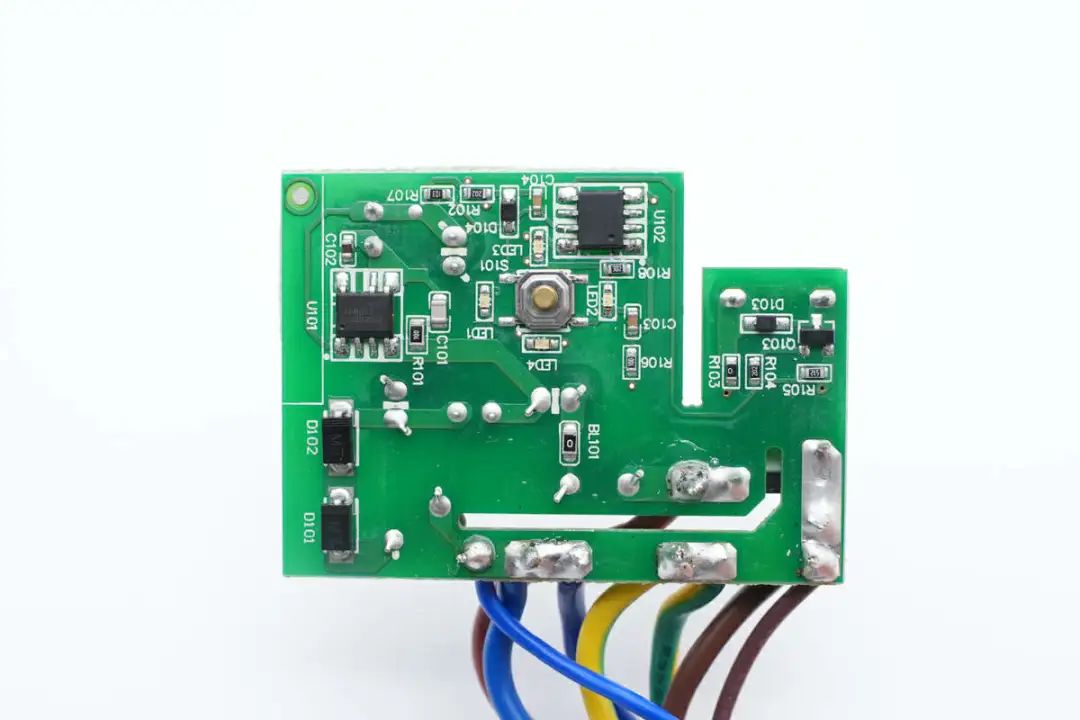

背面设有开关按键以及两颗芯片。

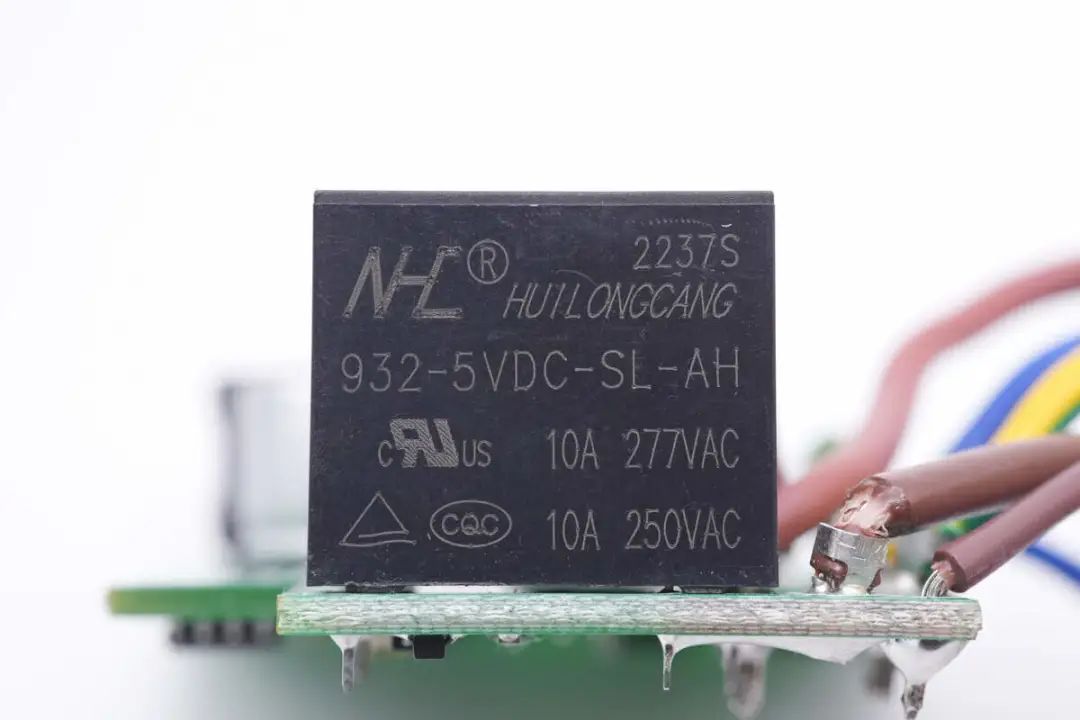

控制全局供电的继电器来自汇龙仓，为932小型功率继电器，线圈电压为5V，触点额定电流10A。

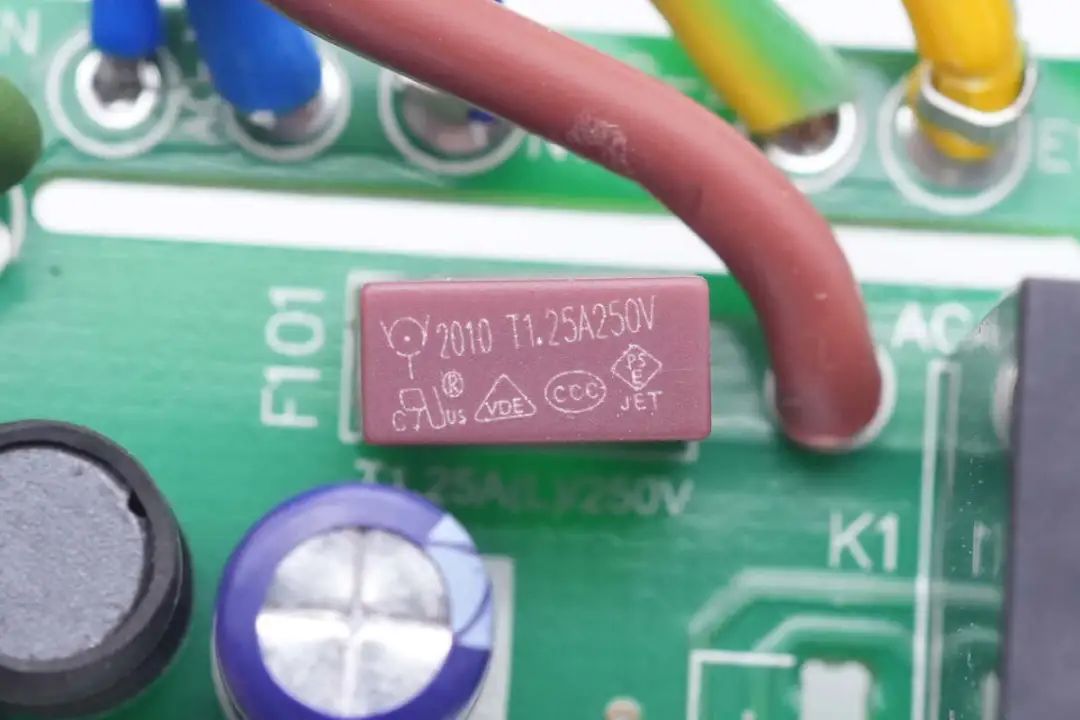

延时保险丝来自华德，规格为1.25A 250V。

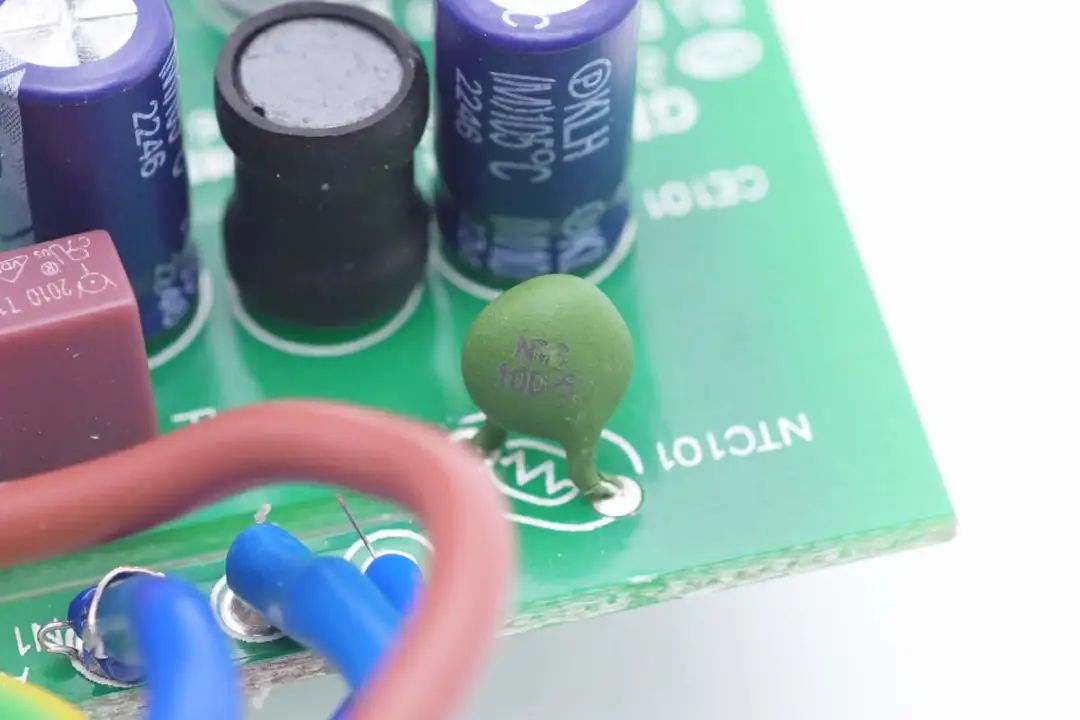

NTC浪涌抑制电阻特写。

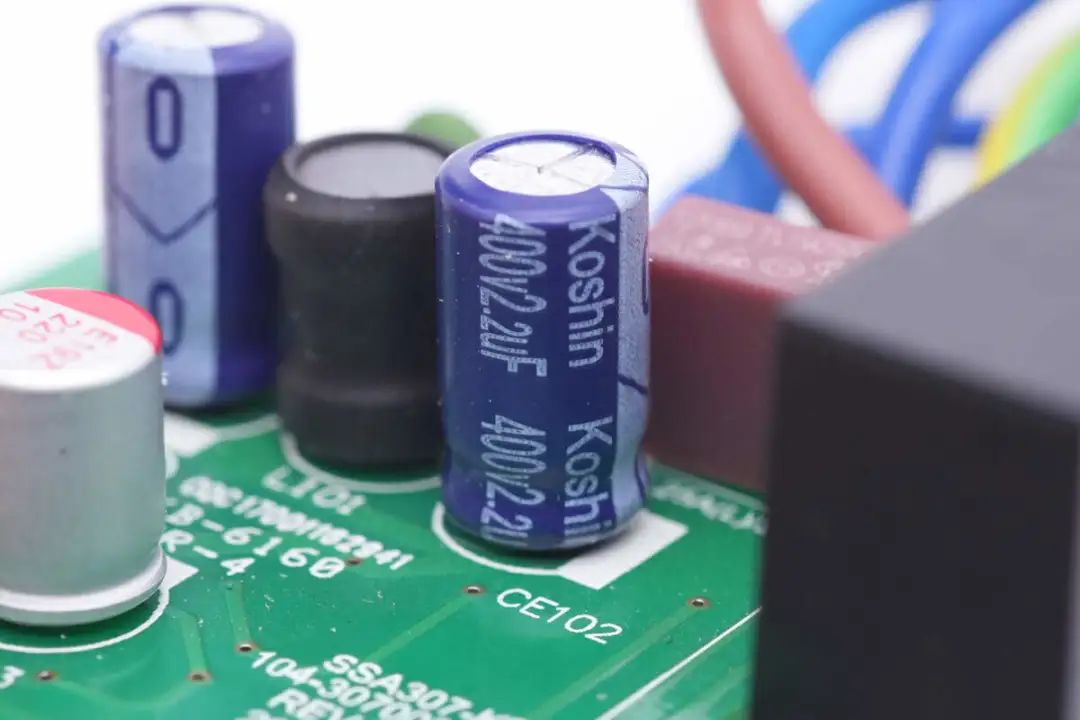

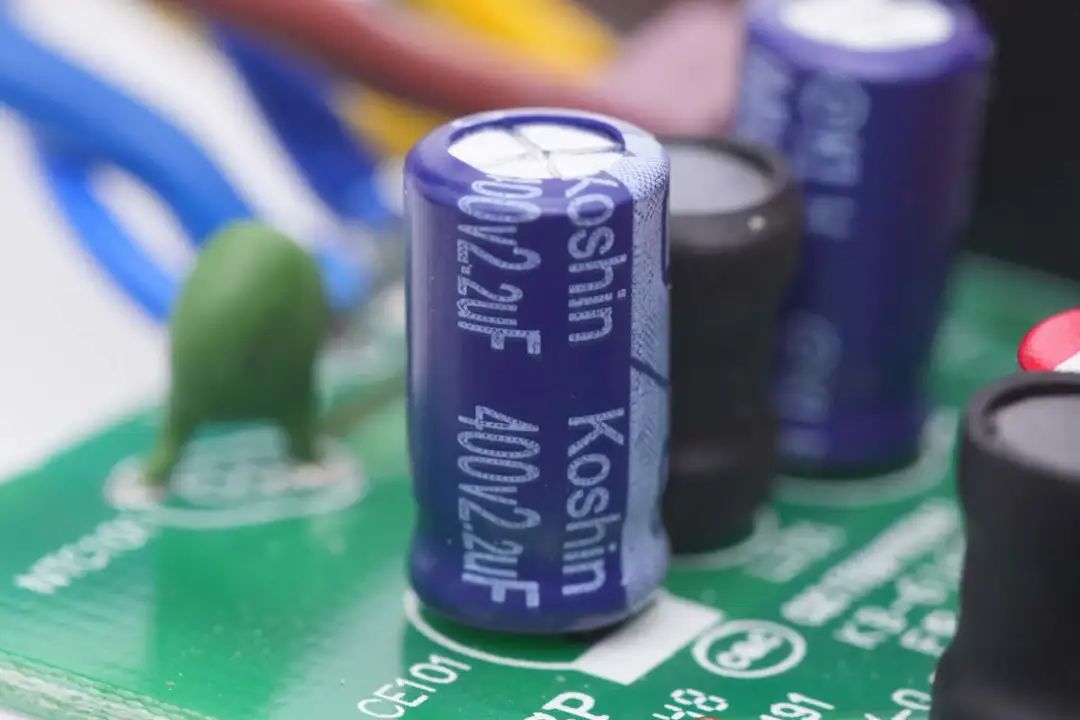

两颗蓝色电容来自Koshin东佳，规格都是400V 2.2μF。
另一颗特写。

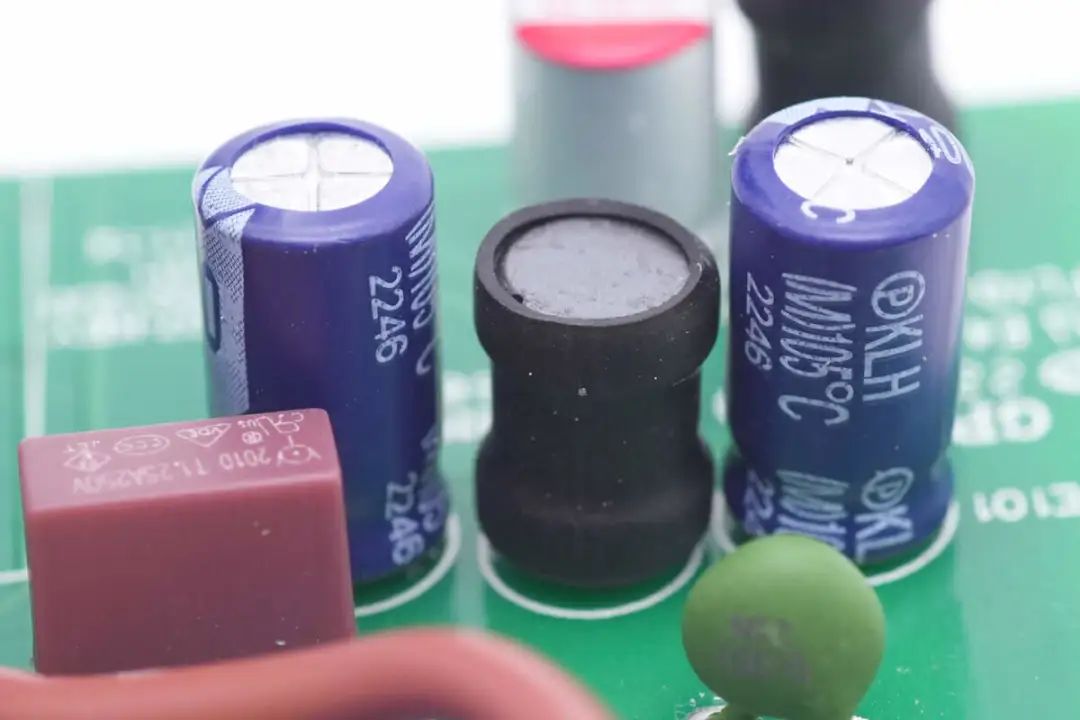

两颗电容间设有一颗工字电感，外套绝缘管。

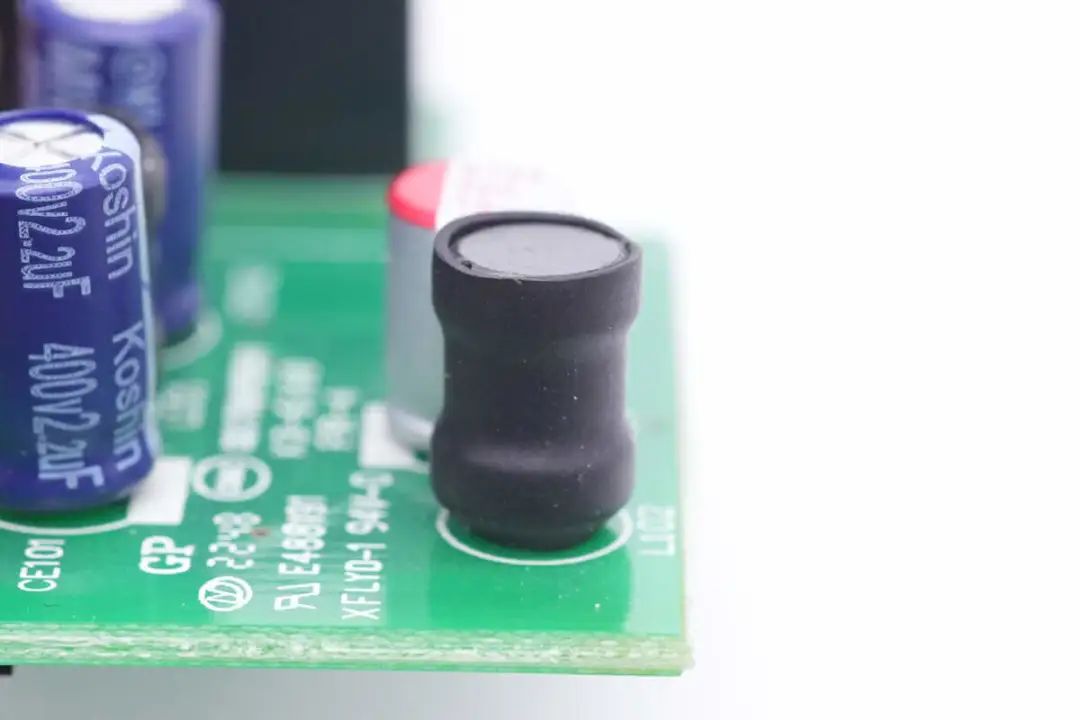

另一颗工字电感用于非隔离降压电路。

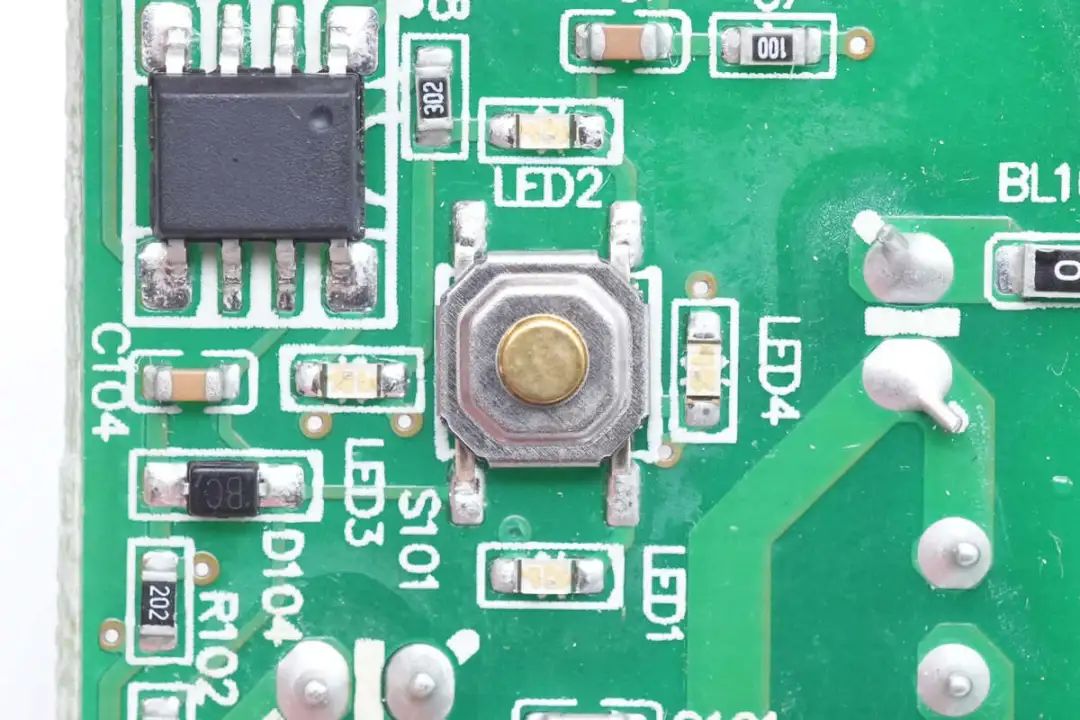

开关键特写，上下左右均设有LED指示灯，保证灯效均匀。

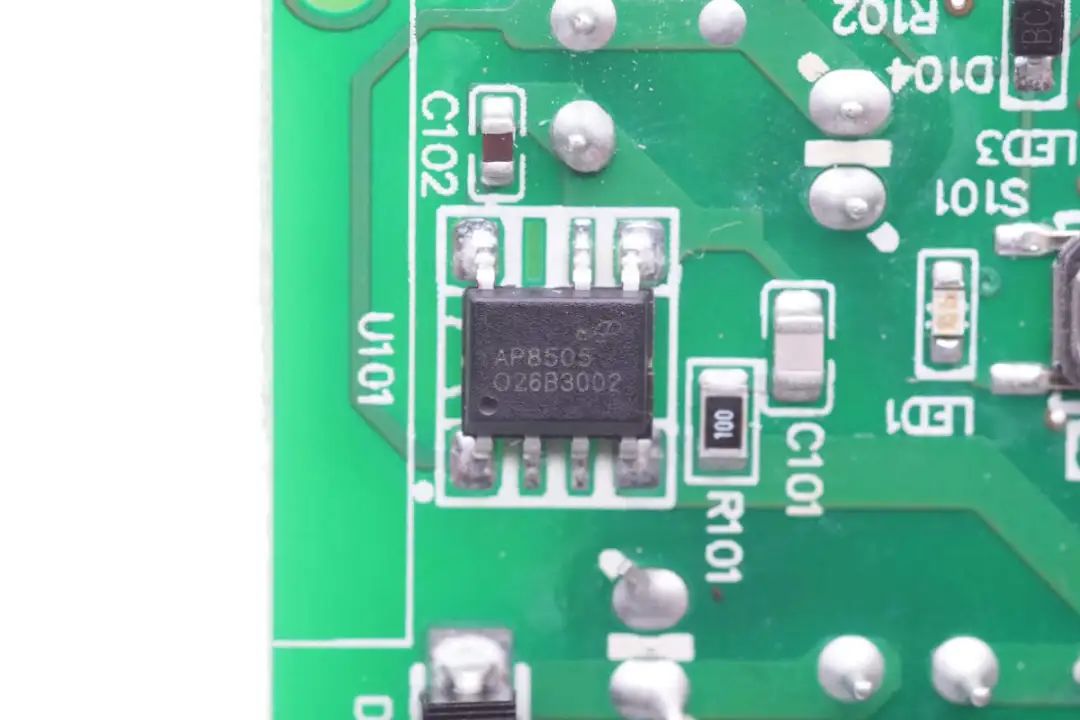

芯朋微AP8505是一款基于高压同步整流架构固定5V输出的非隔离交直流转换芯片，集成PFM控制器以及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。
AP8505内置500V高压启动，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8505具有优异的EMI特性。

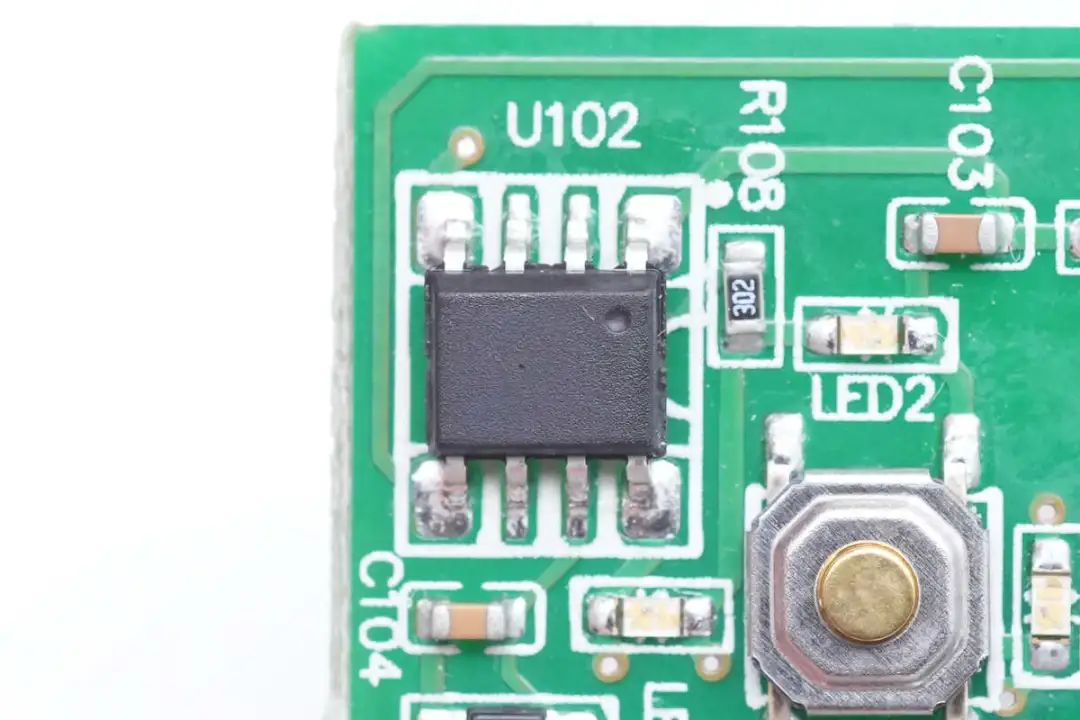

另一颗无标MCU芯片用于继电器切换控制。
两根蓝、褐色导线连接USB模块输入端，输出端一根蓝色导线连接金属片。
PCBA模块外套塑料壳，同时灌胶成一个整体进行加固和导热。

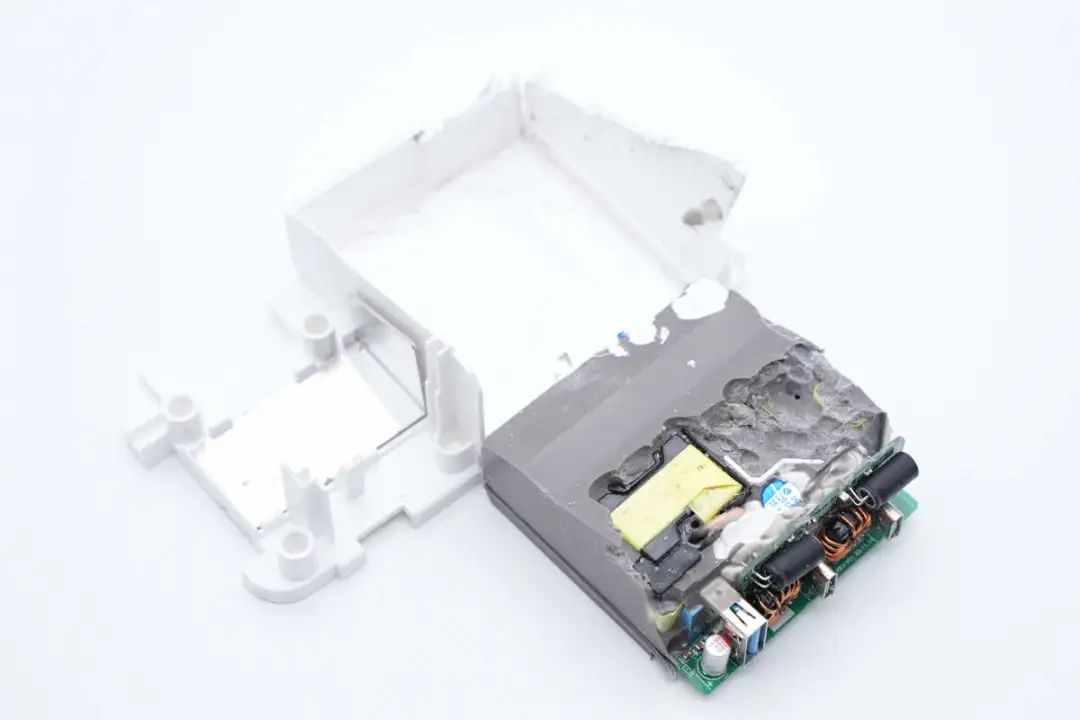

拆开白色塑料外壳，取出内部PCBA模块。

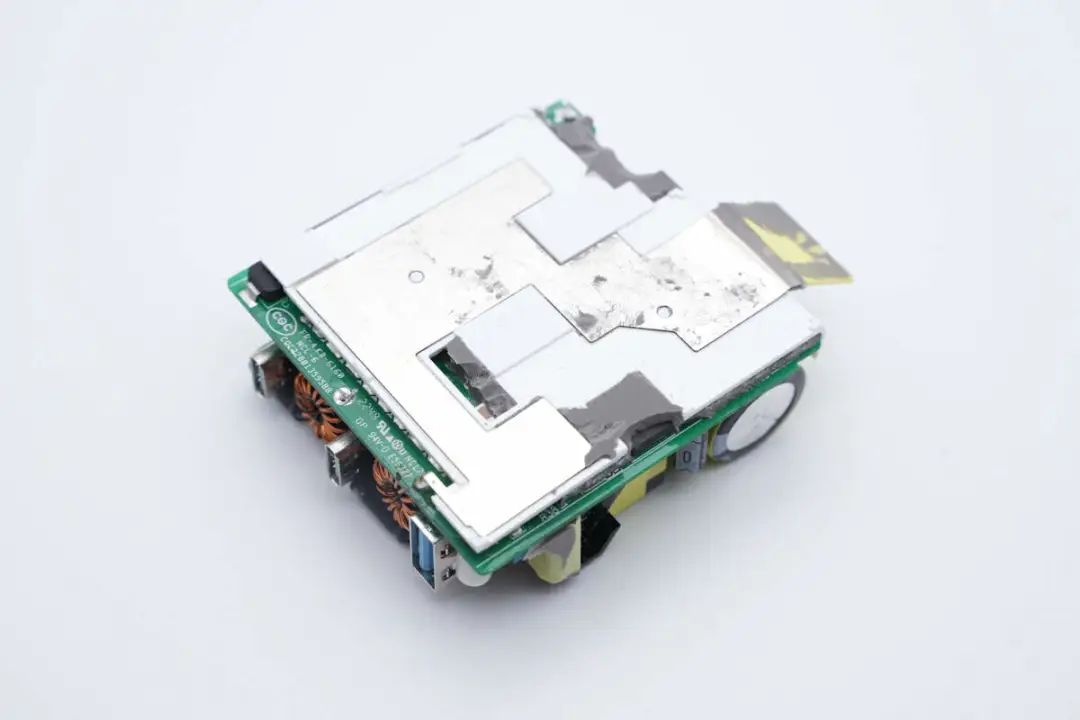

将导热胶清理掉，PCB板背面覆盖塑料隔离板以及散热片。
板子正面红色薄膜电容和输出滤波固态电容间设有白色隔离板，与背面塑料板一体式设计。

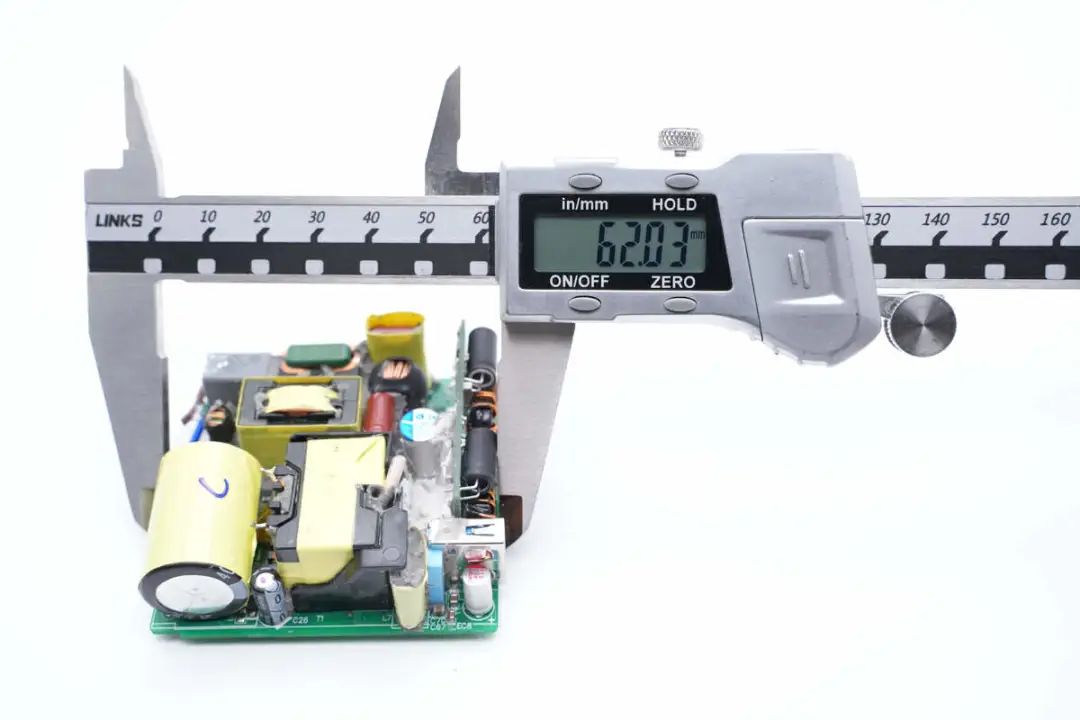

测得PCBA模块长度为62.03mm。

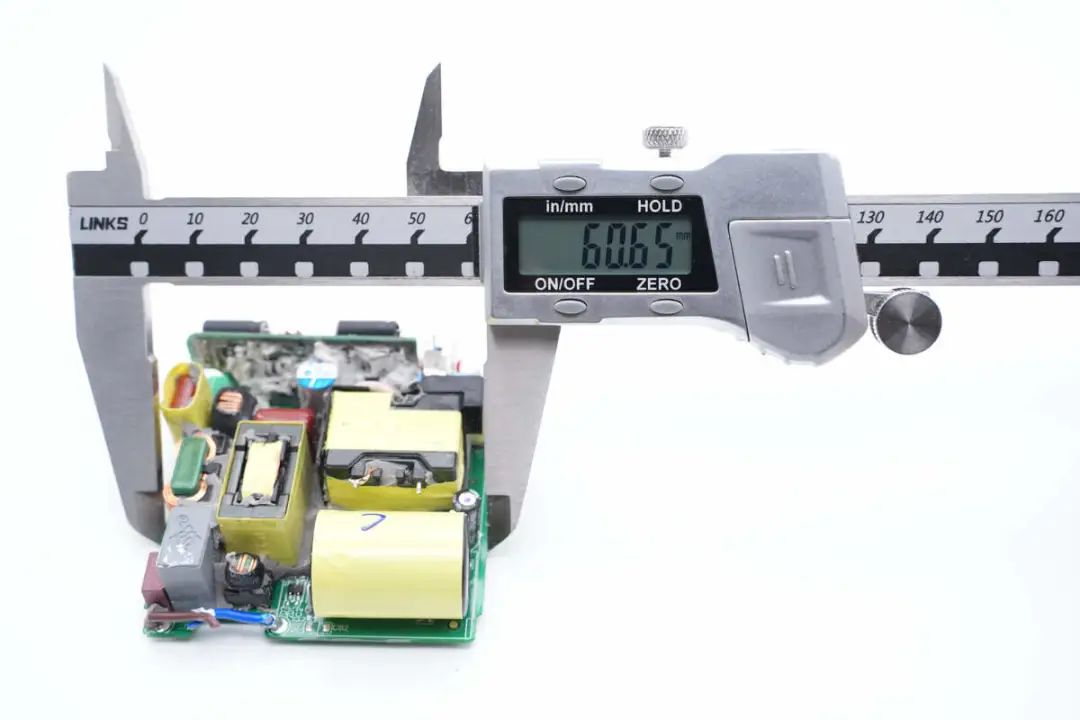

宽度为60.65mm。

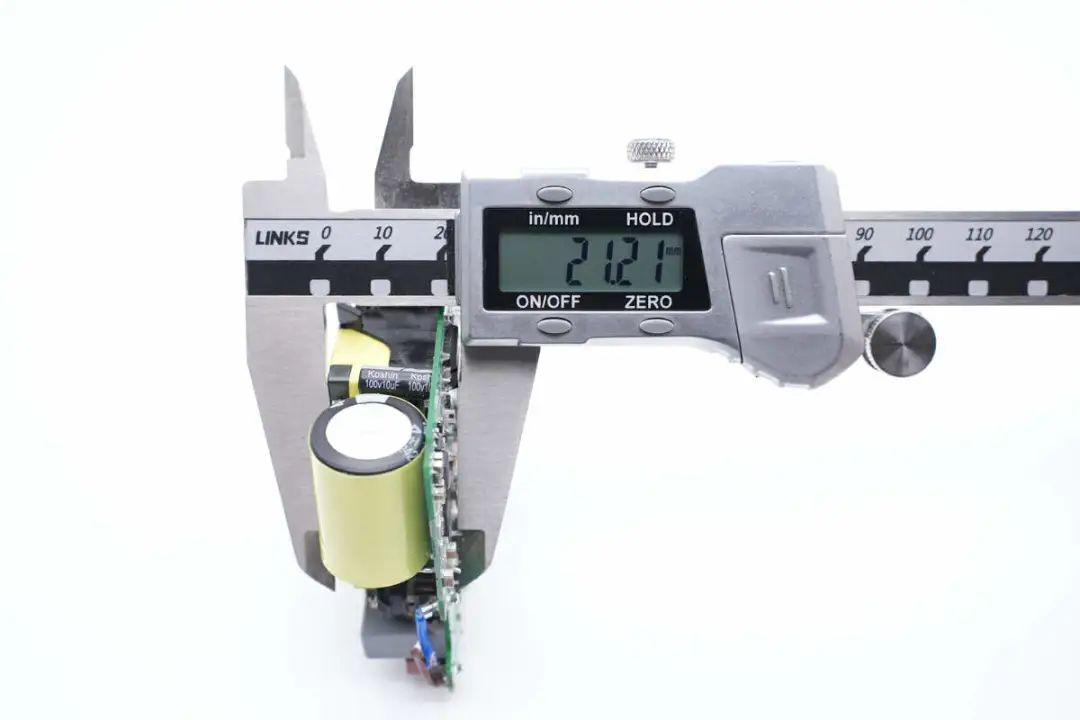

厚度为21.21mm。

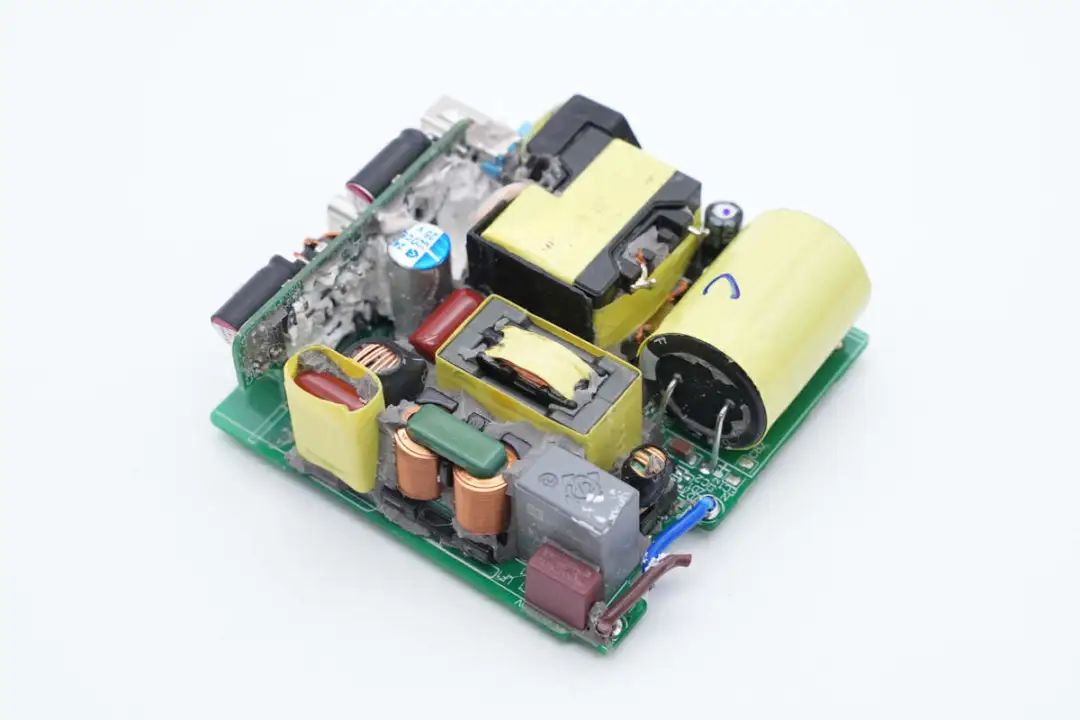

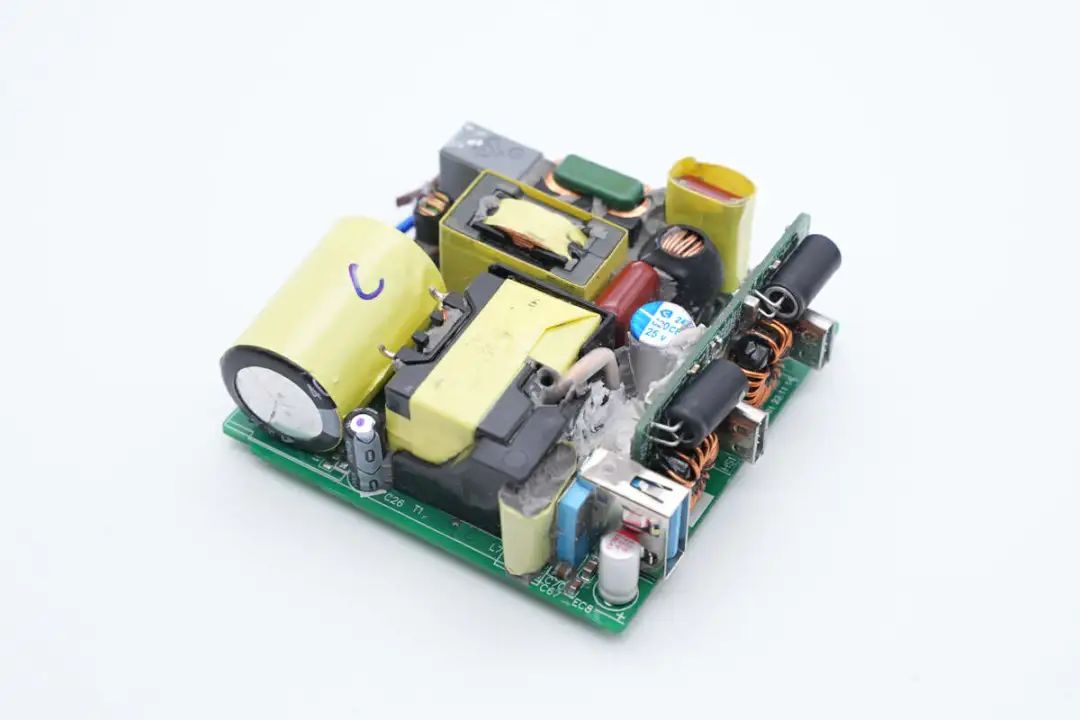

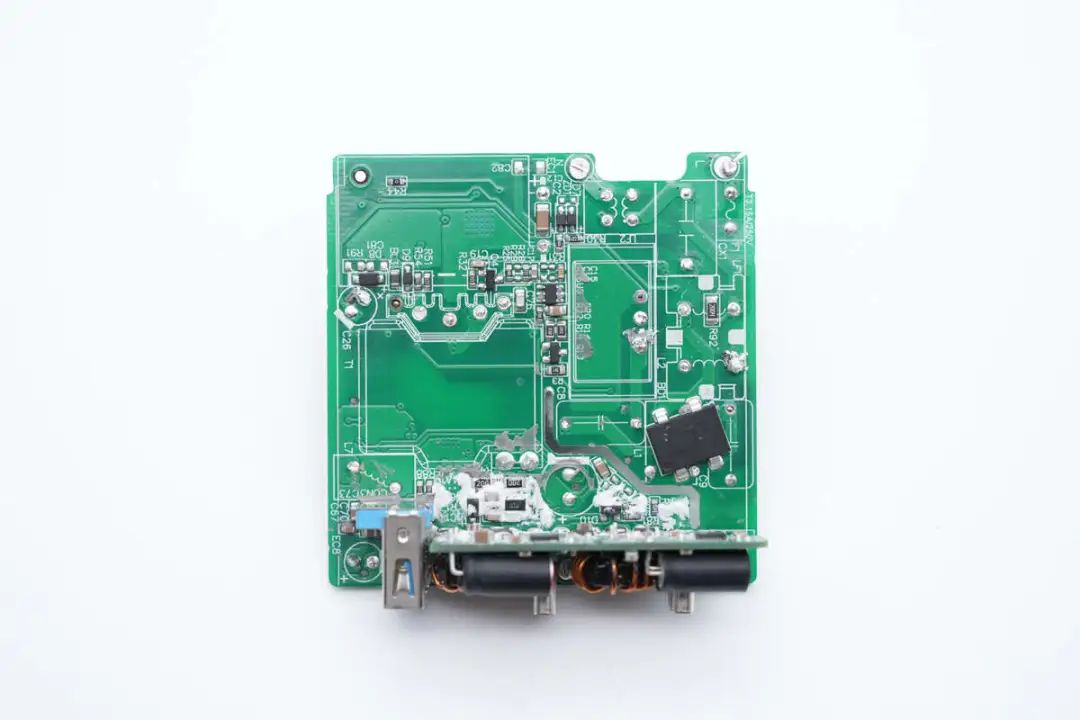

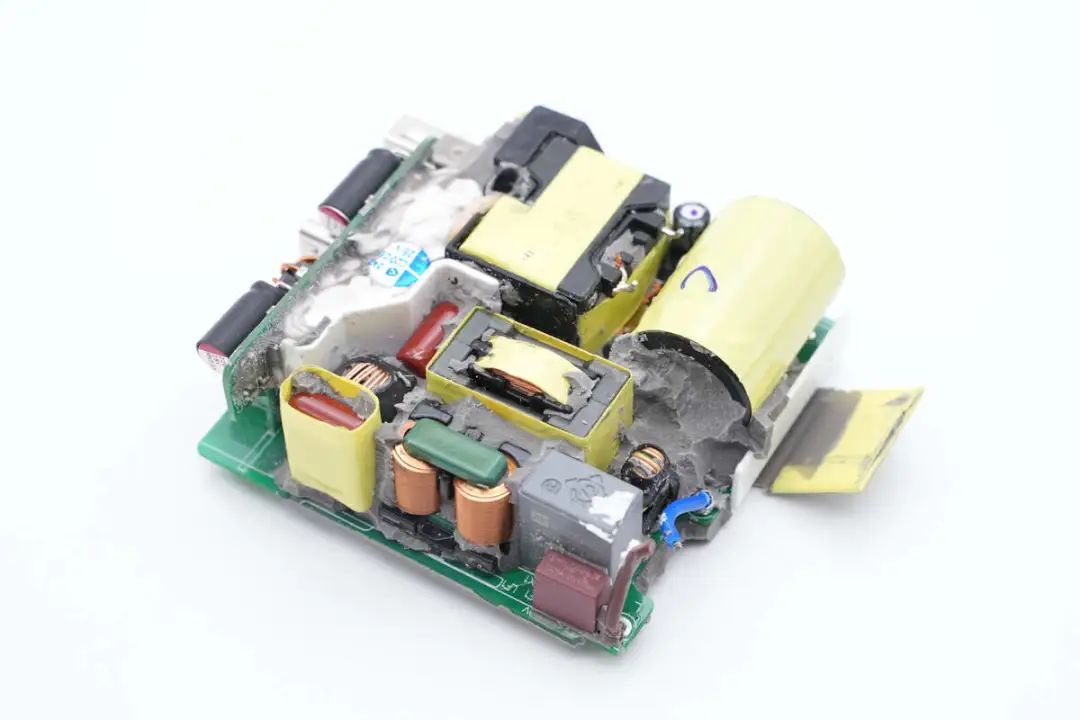

PCB板正面一览，可以看到输入EMI滤波电路器件以及PFC升压电感，和开关变压器以及输出小板间留有相当的空隙。

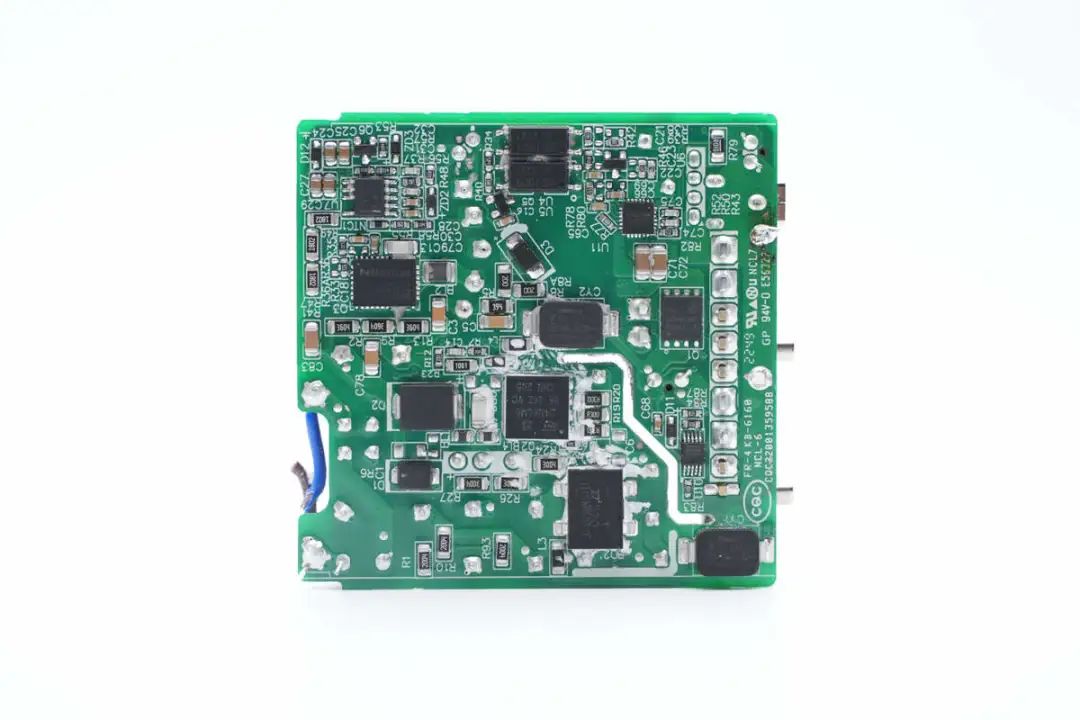

PCBA模块背面焊接整流桥，PFC开关管，PFC整流管，初级主控芯片，氮化镓功率芯片。并焊接贴片Y电容和两颗反馈光耦，次级还焊接一颗同步整流管，MCU和降压主控芯片。
通过观察发现，航嘉这款充吧W100内置USB模块采用PFC+QR反激开关电源架构，同步整流，固定电压输出。输出使用三路二次降压独立输出，搭配MCU实现三口快充输出以及多口功率自动分配功能，下面我们从输入端开始了解各器件的信息。

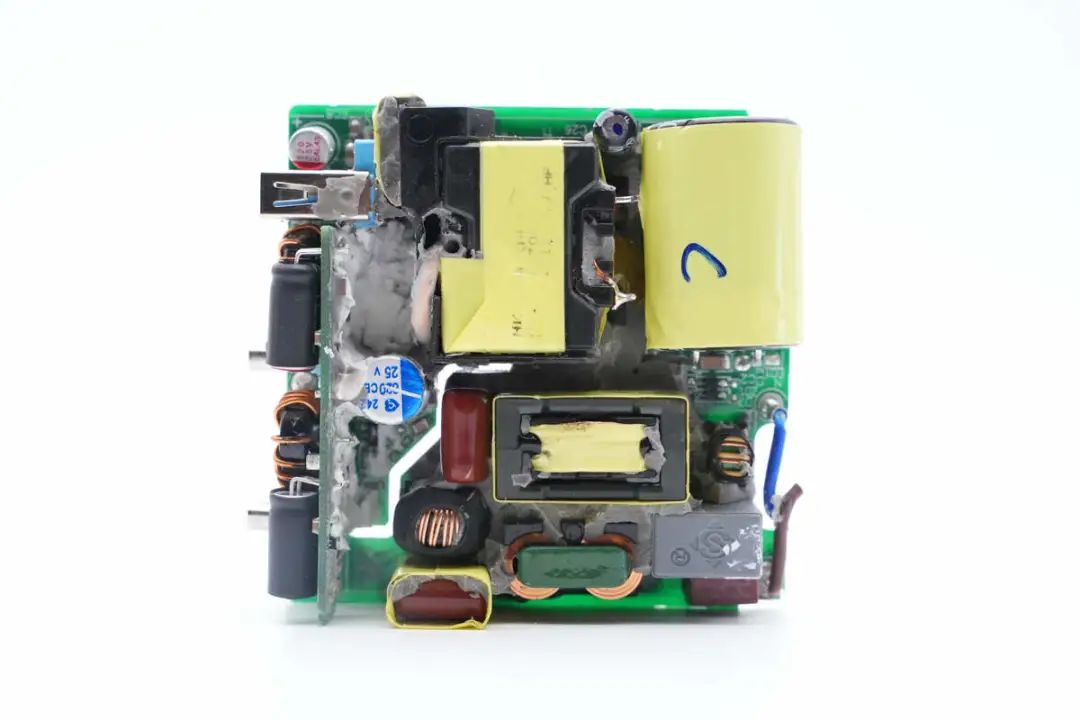

从对角处看去，输入EMI滤波电路器件布局紧凑，薄膜滤波电容、高压滤波电解电容包裹绝缘胶带。
延时保险丝来自贝特电子，出料号932，规格为3.15A 250V，用于输入过流保护。

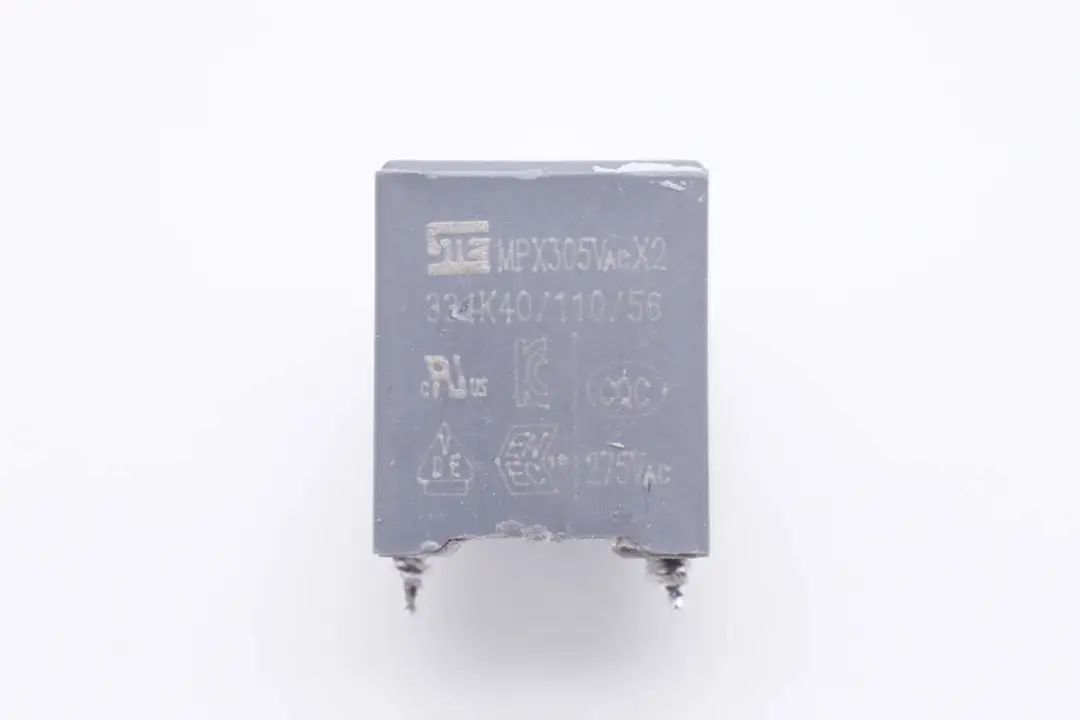

安规X2电容来自STE松田电子，容量0.33μF。

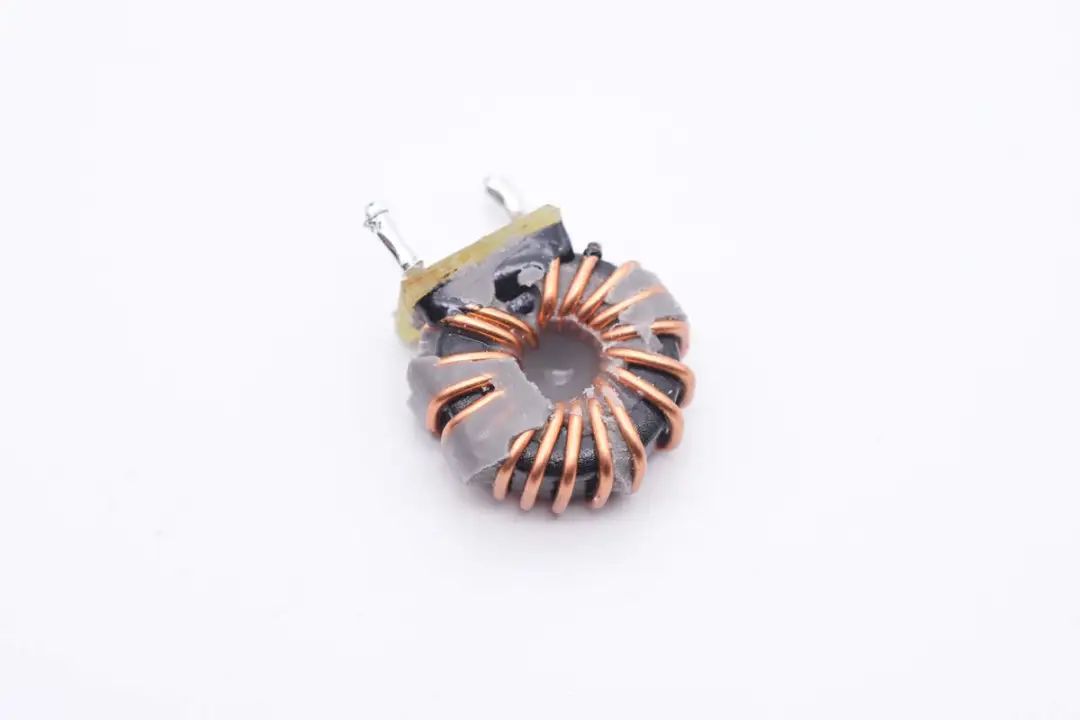

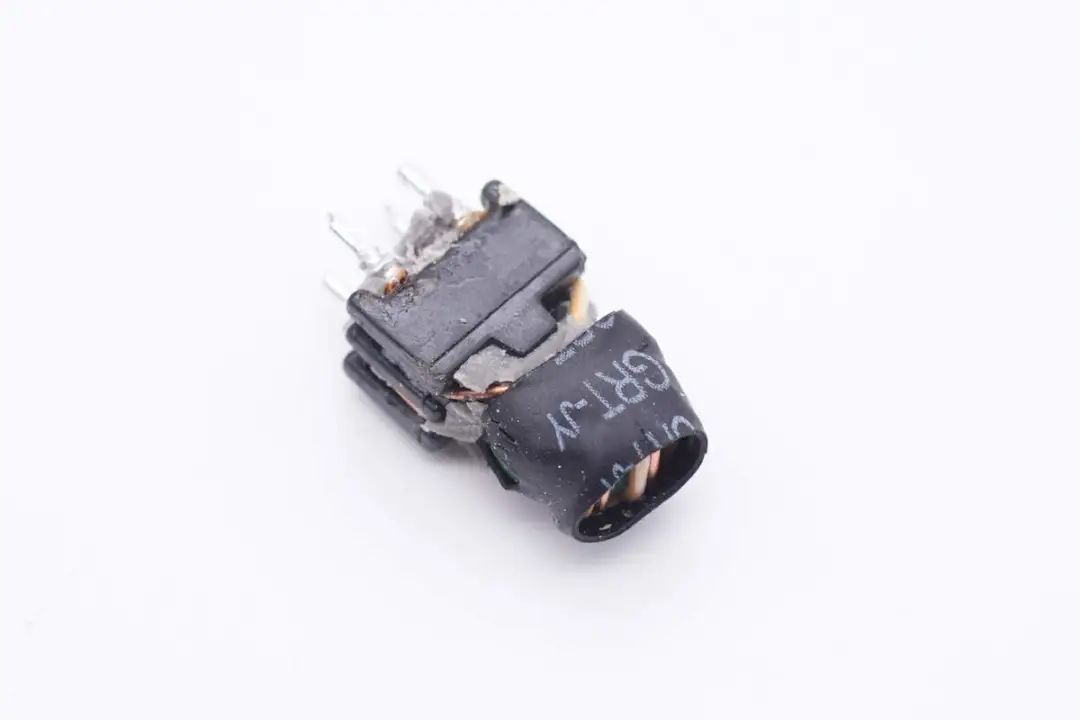

共模电感外套热缩管绝缘，底部焊接绝缘支架。

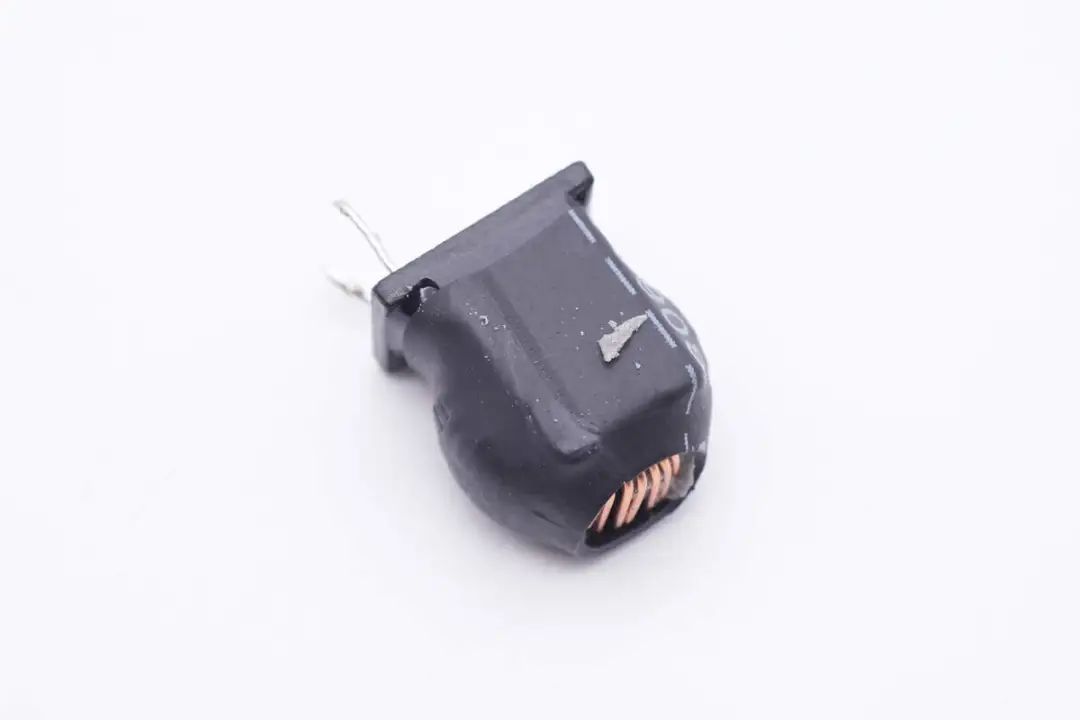

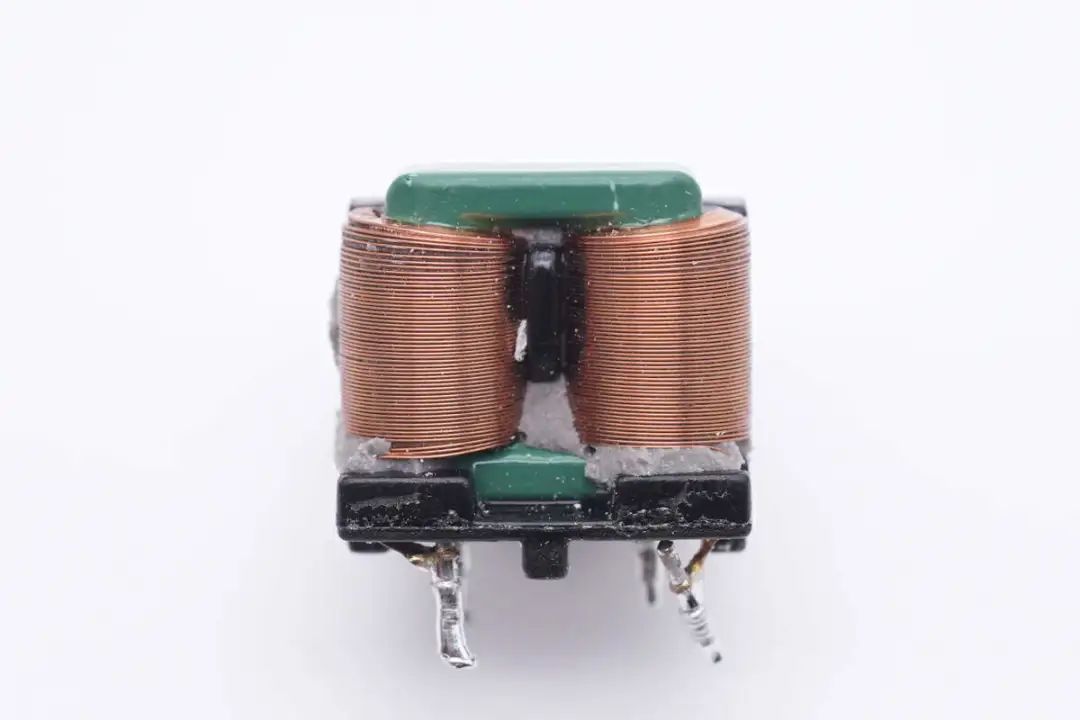

共模电感两级设计用于滤除EMI干扰。

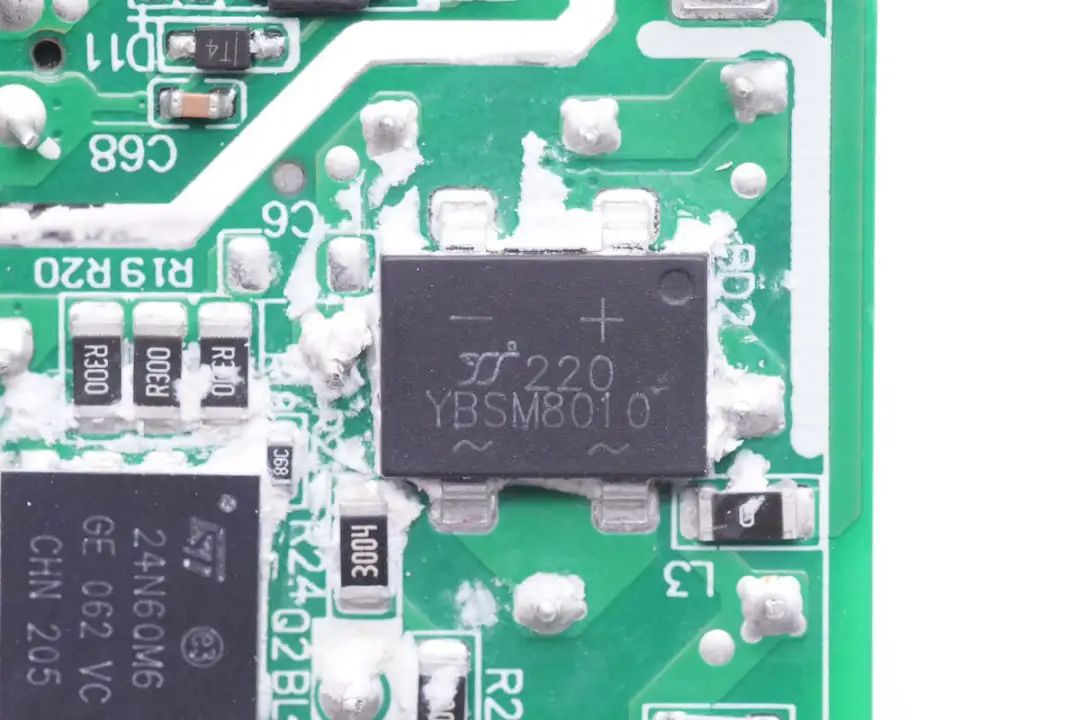

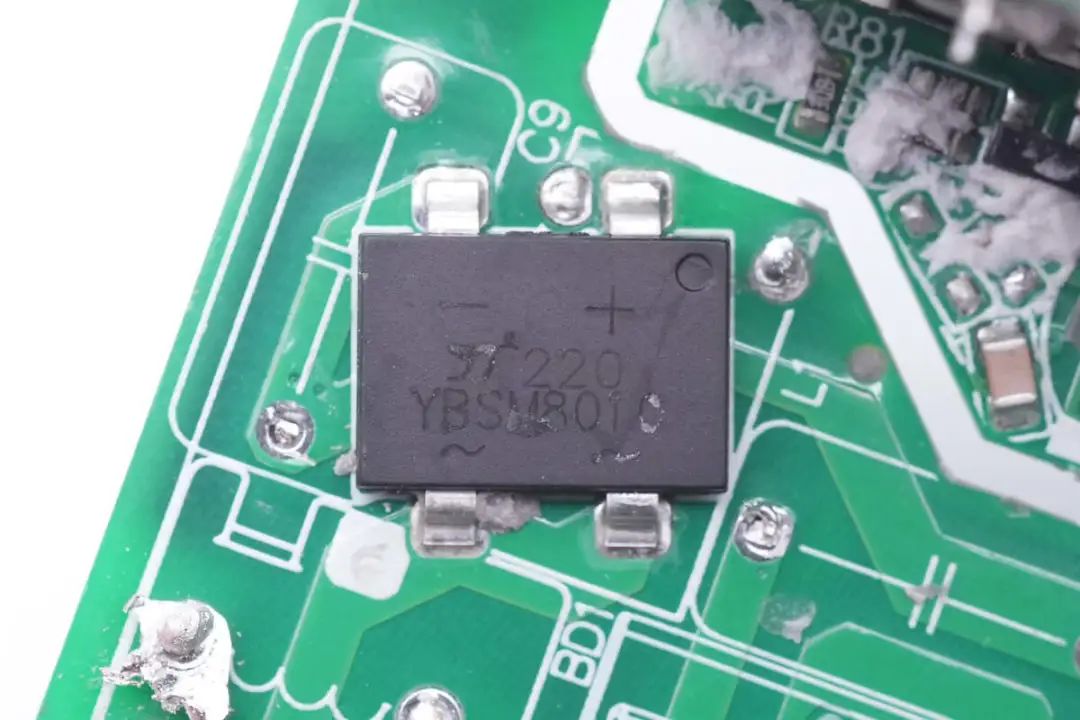

两颗整流桥来自扬杰，型号YBSM8010，规格为8A 1000V。
将器件拆掉，便可以看到主板上的整流桥、PFC升压控制器以及同步整流控制器。
另一颗整流桥设计在主板正面，采用两颗以均摊发热。

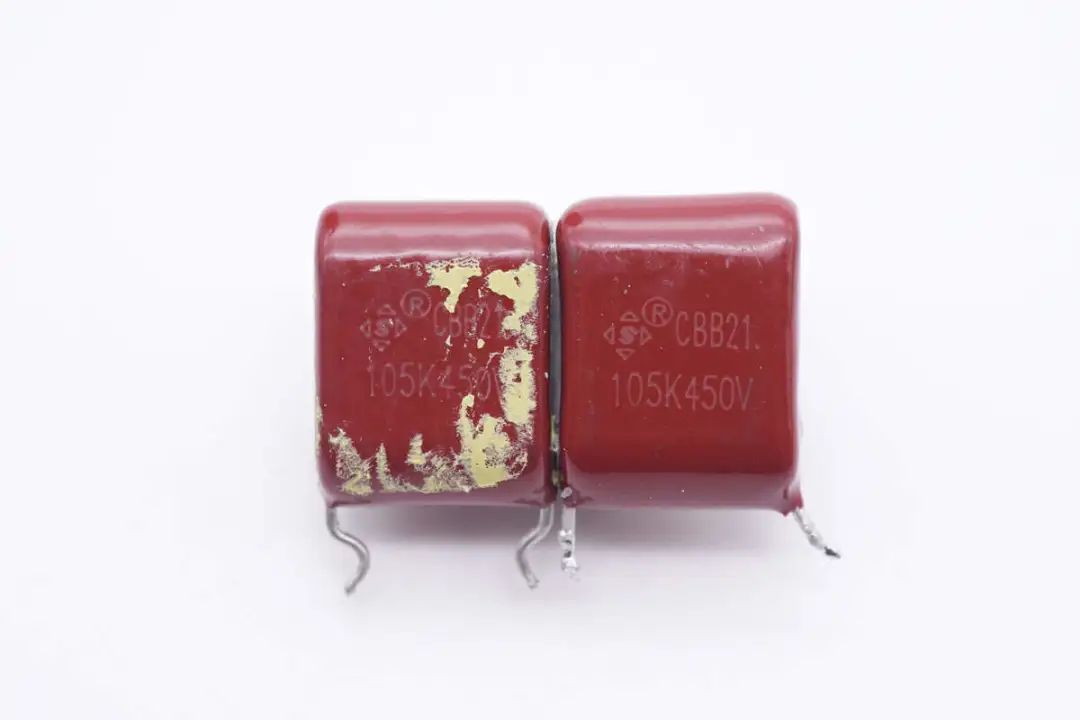

两颗CBB薄膜电容来自STE松田电子，规格均为1μF 450V。
滤波电感外套绝缘管。
PFC升压控制器来自矽力杰，型号SY5072B，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关以获得高效率及优化EMI性能。

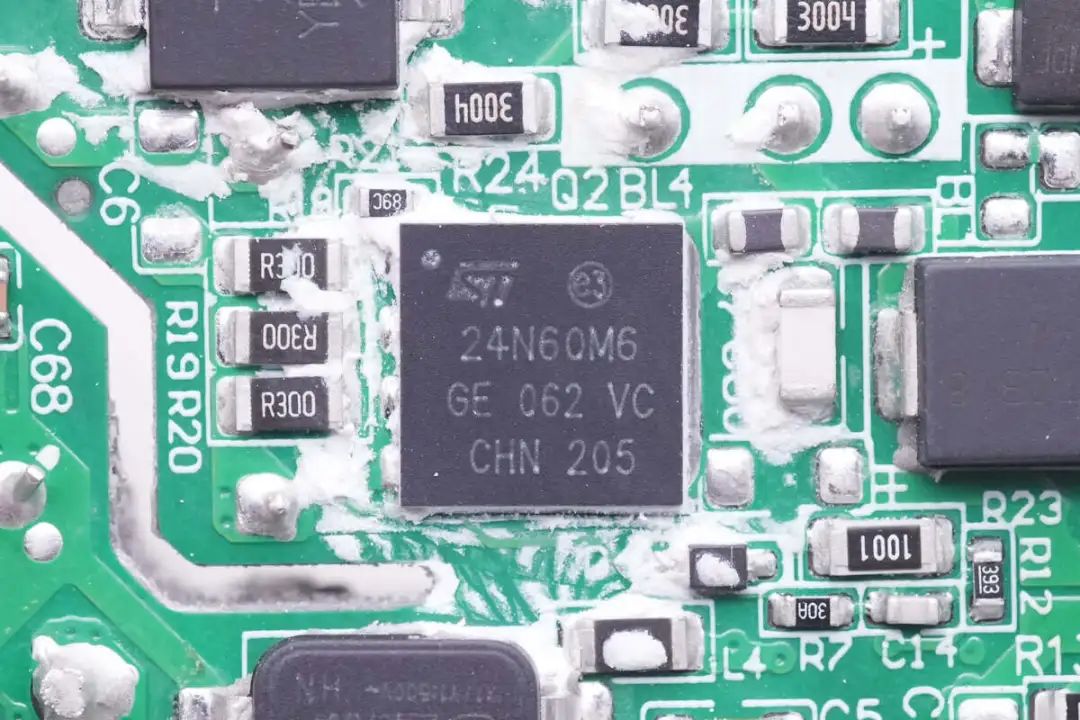

PFC开关管采用意法STL24N60M6，NMOS，耐压600V，导阻209mΩ。

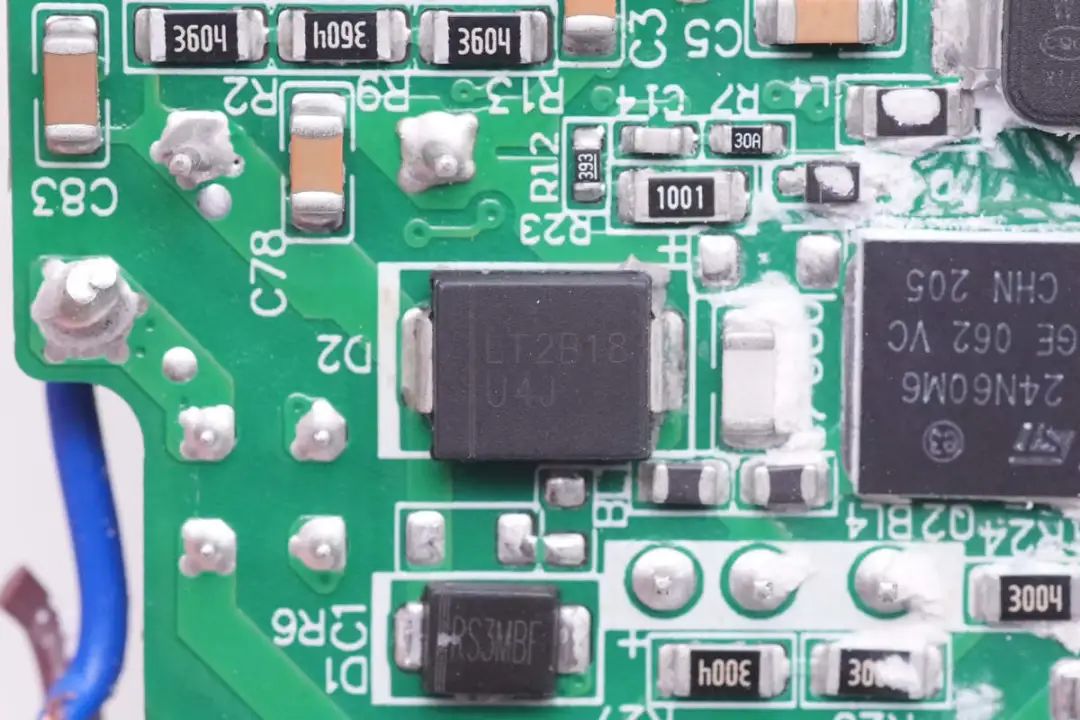

PFC整流管丝印U4J，是一颗超快恢复二极管。
PFC升压电感特写。

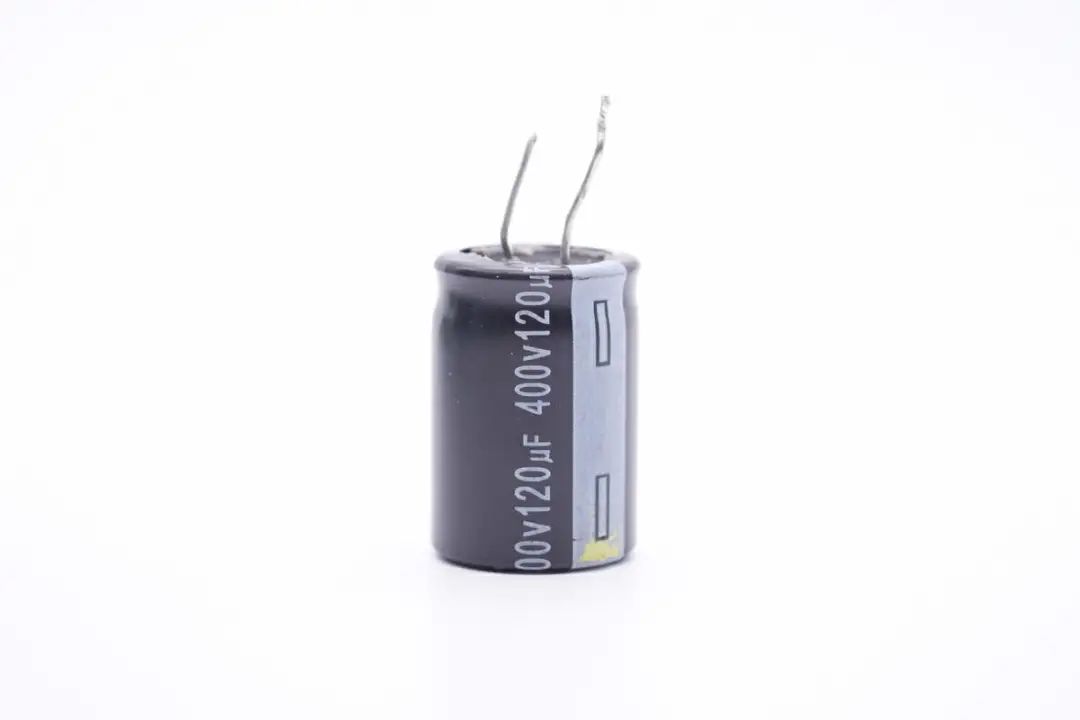

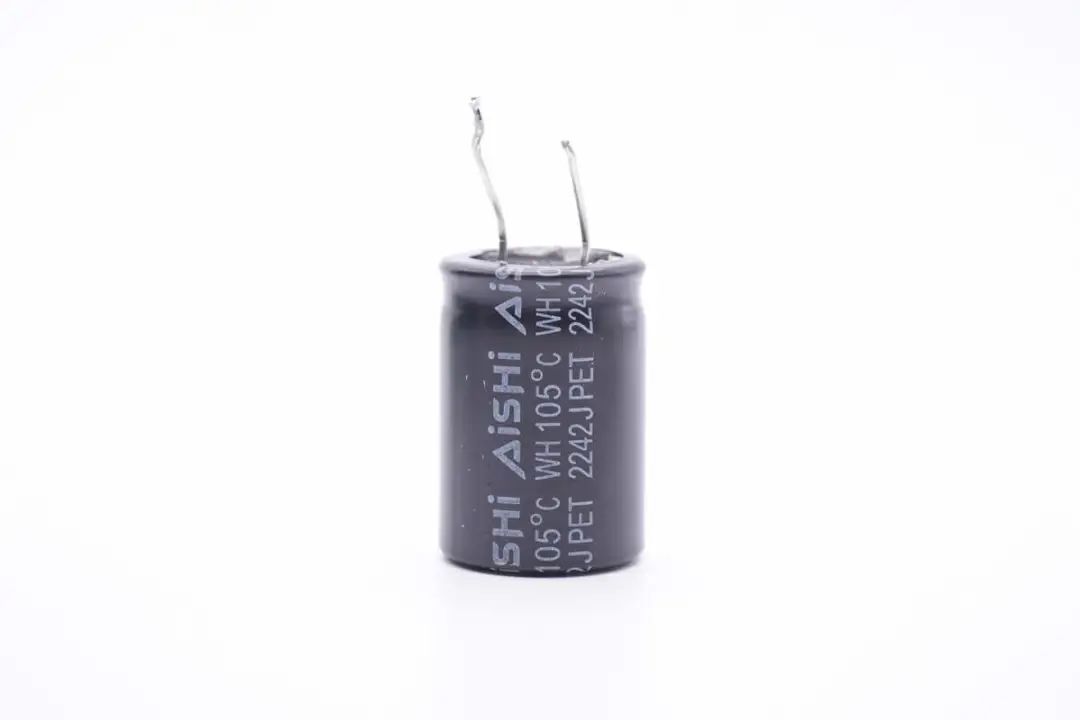

高压滤波电解电容来自AiSHi艾华。
规格为400V 120μF。
另一侧可以看到主控芯片供电电容、变压器，在变压器和USB-A母座以及输出小板间为USB-A口降压电感，缠绕胶带绝缘。

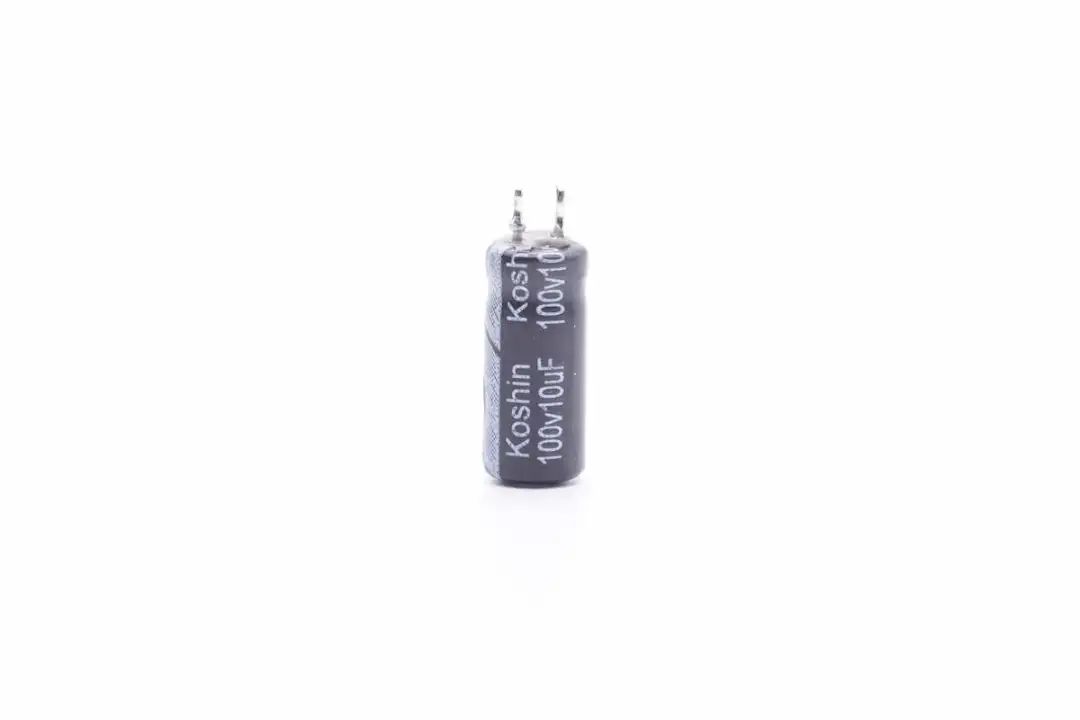

主控芯片供电电容来自东佳，规格为100V10μF。

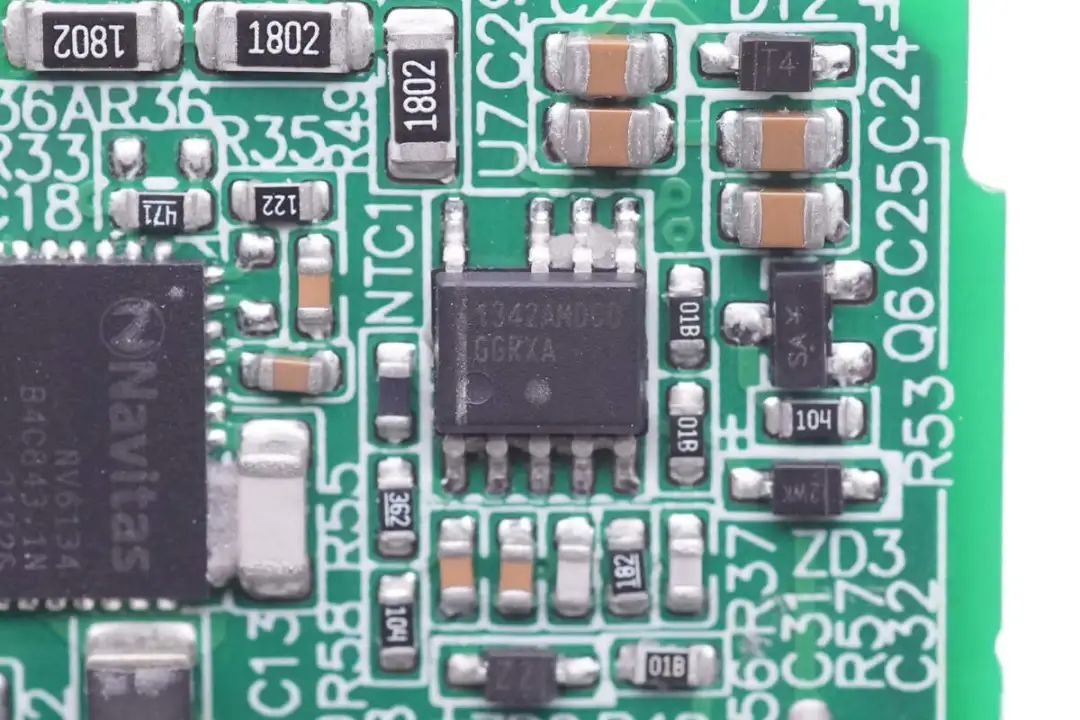

开关电源主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

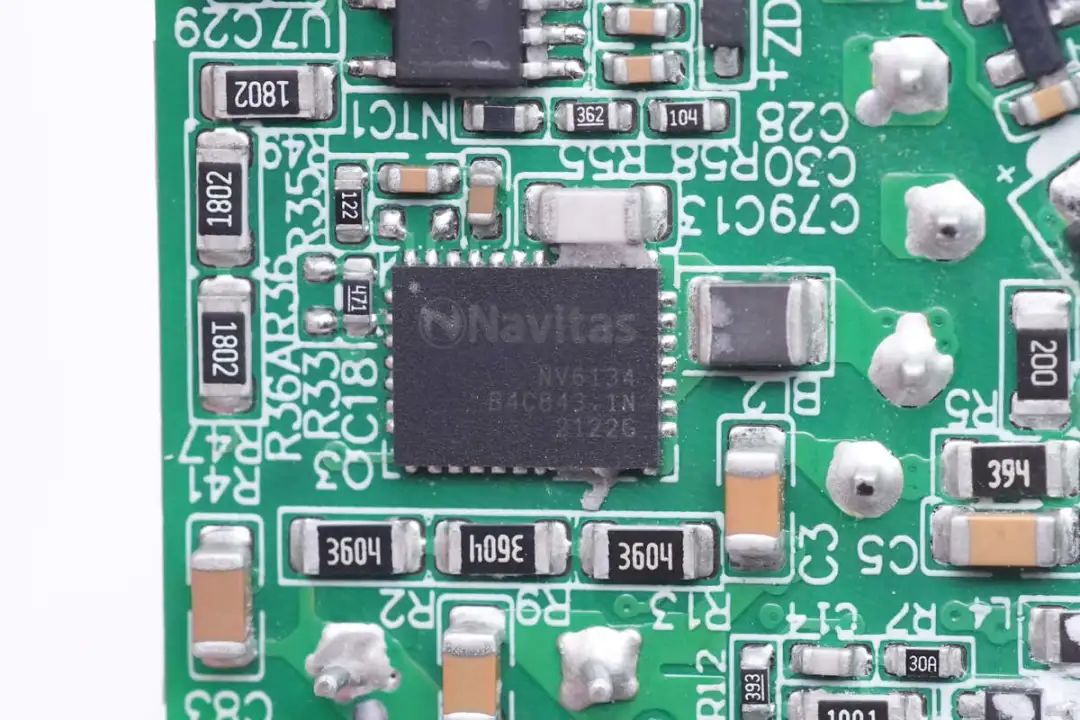

氮化镓功率芯片来自纳微半导体，型号NV6134，该芯片内置驱动器以及高精度无损耗电流采样电路，260mΩ导通电阻，耐压650V，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

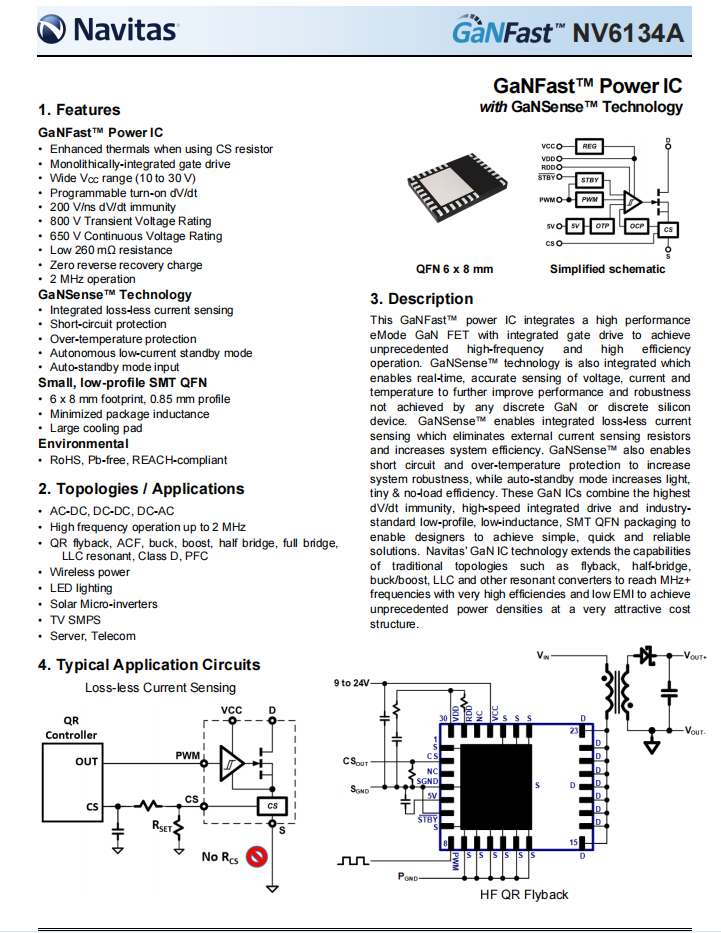

纳微NV6134A详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充、摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用。

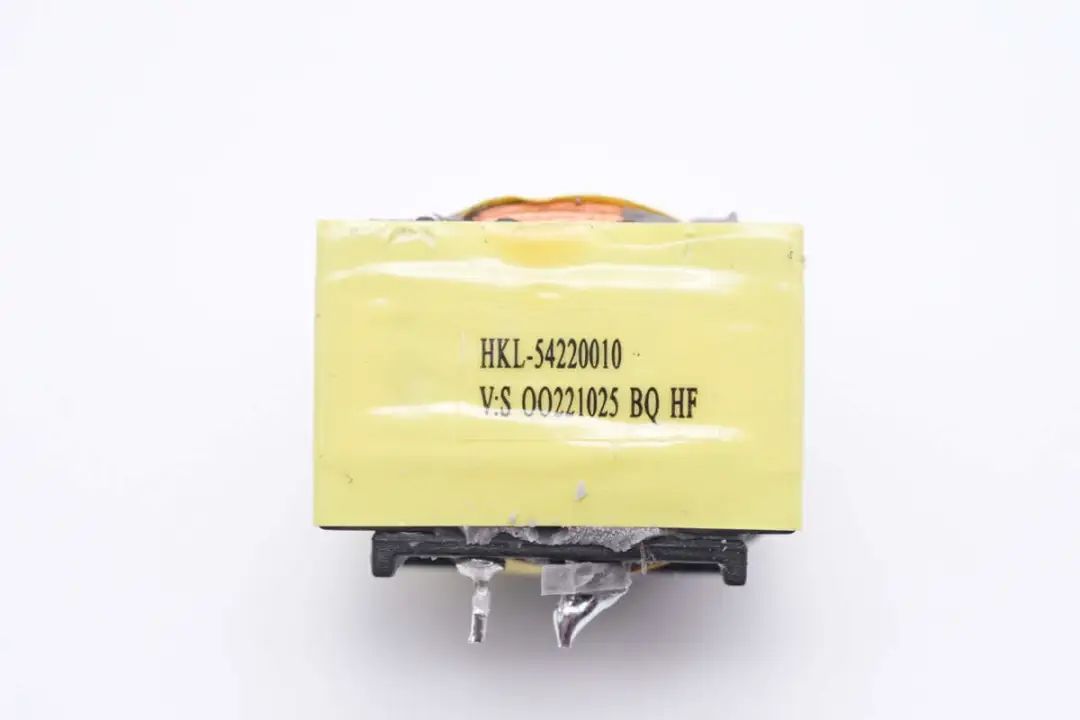

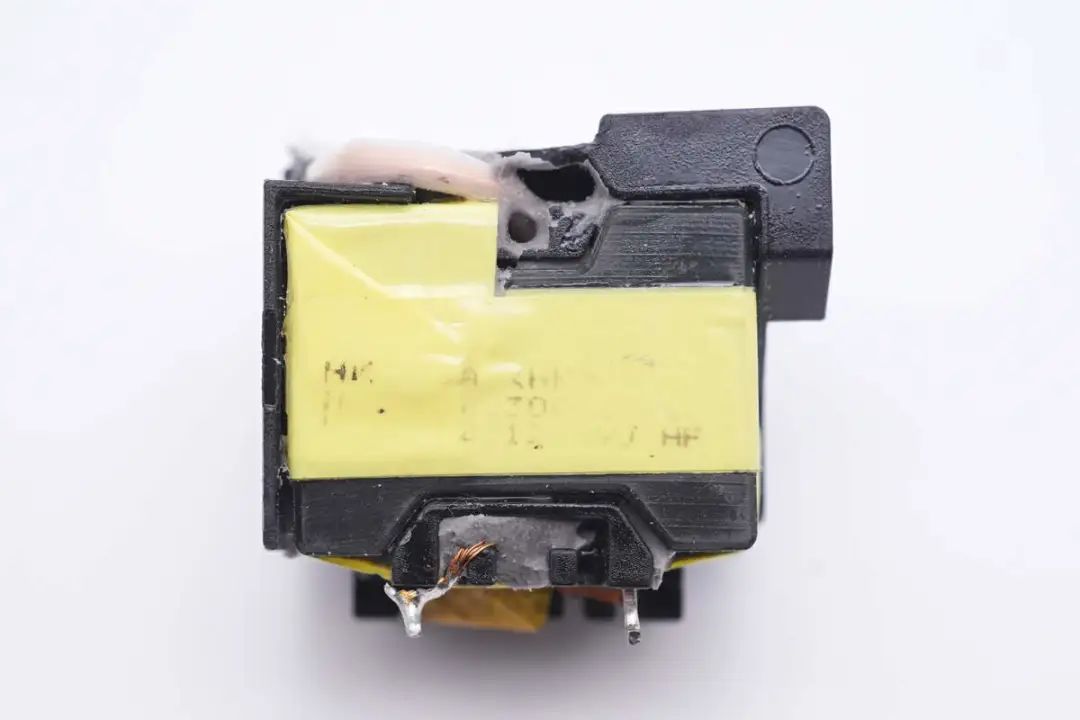

变压器特写，磁芯外套塑料支架绝缘。

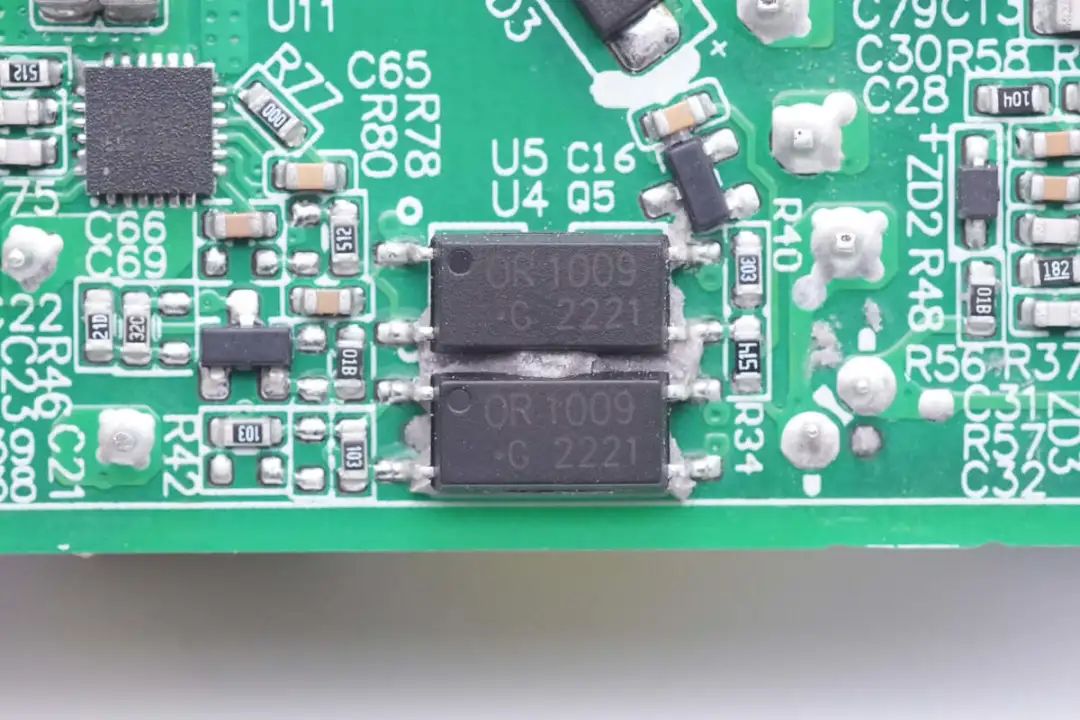

两颗OR 1009光耦，用于输出电压反馈以及保护。

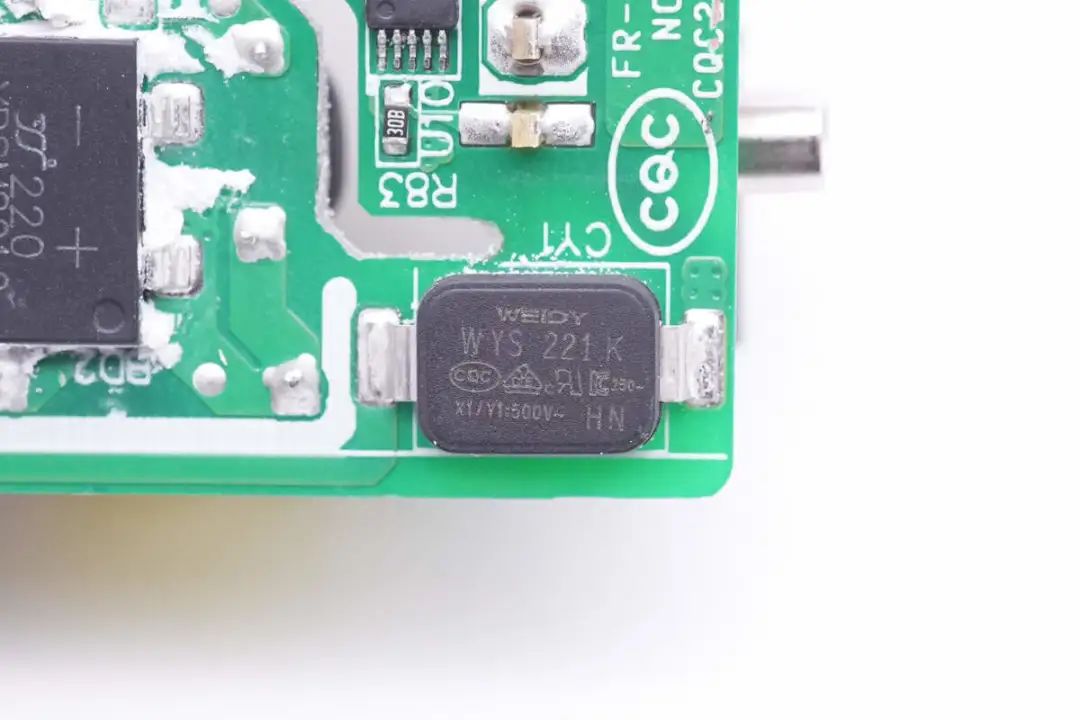

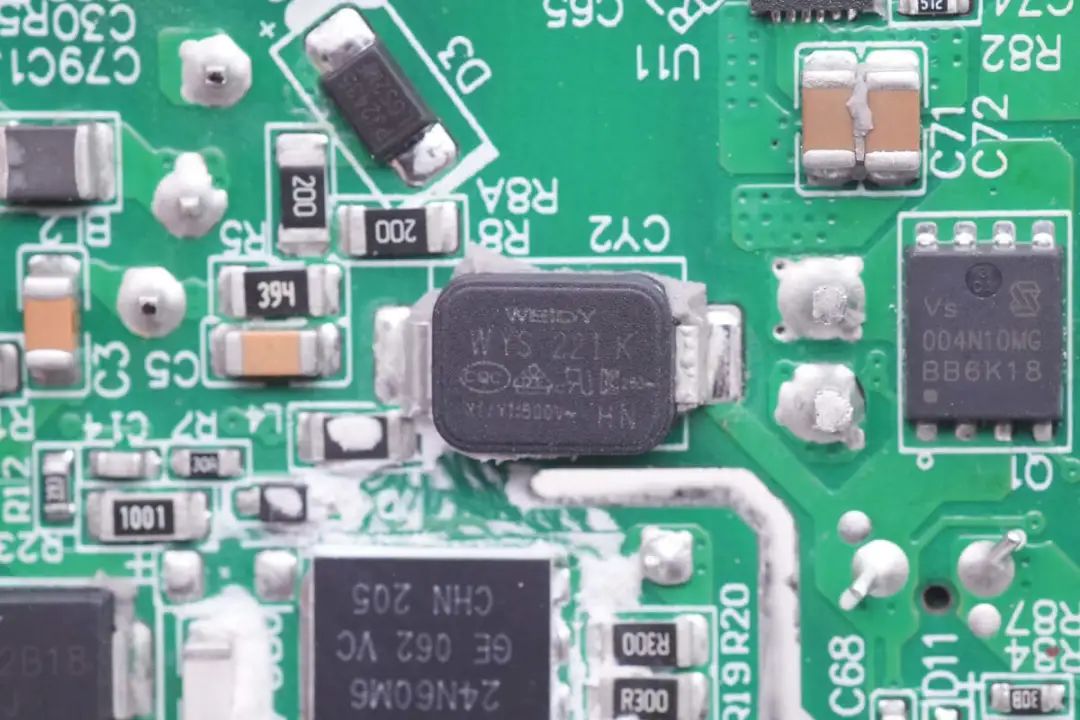

贴片Y电容来自WEIDY维迪。
另一颗维迪贴片Y电容特写。

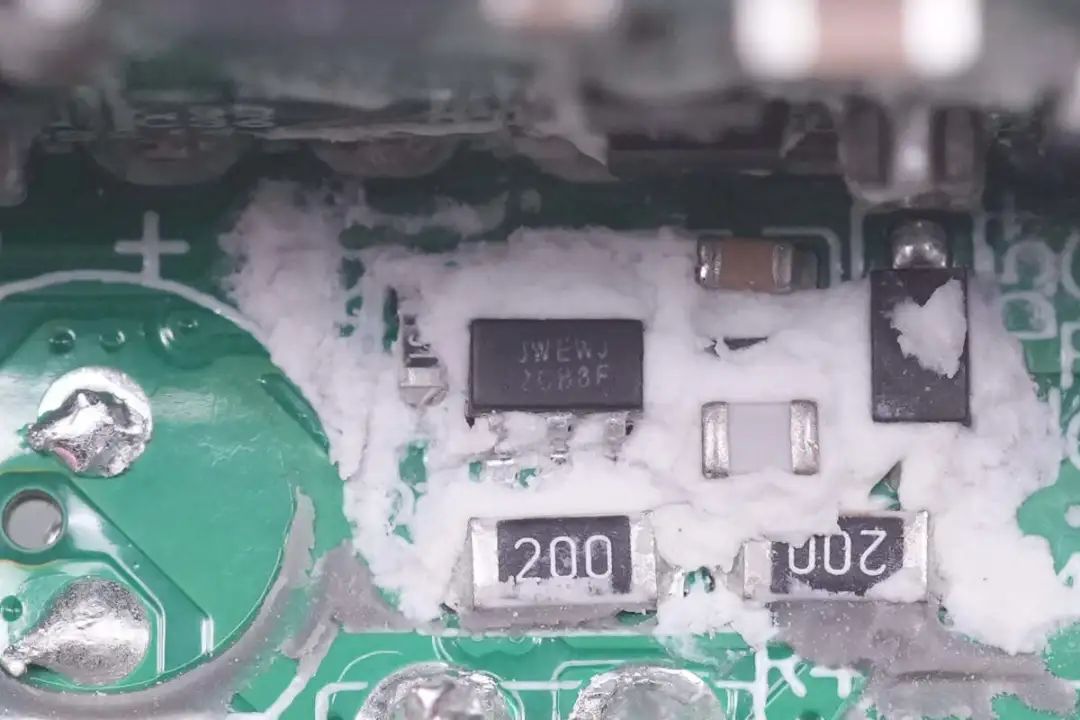

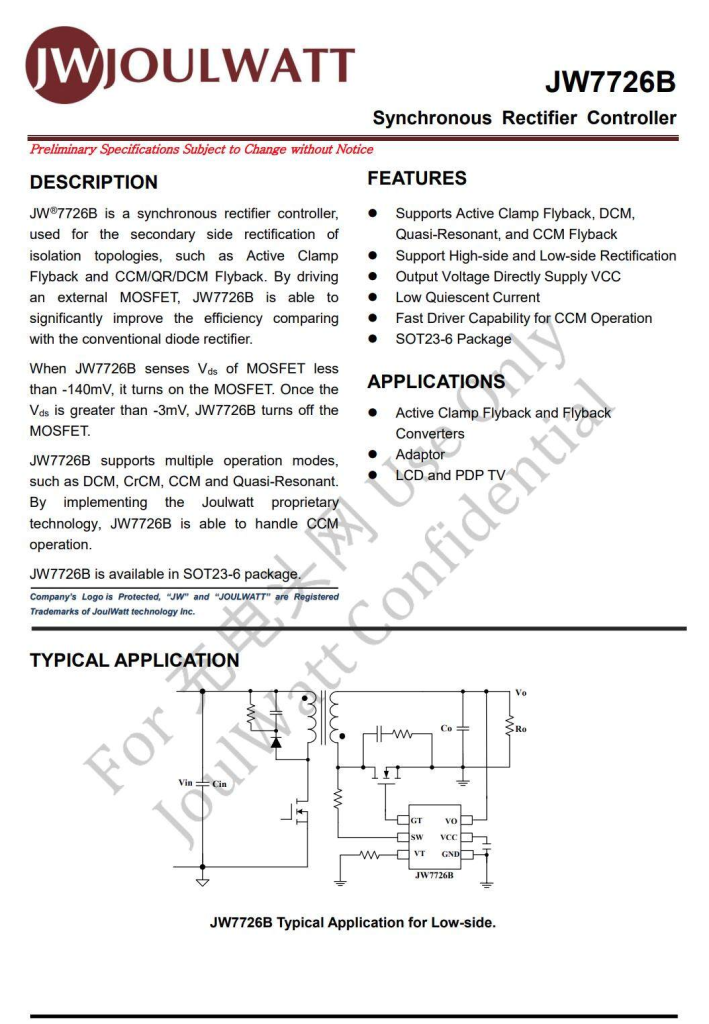

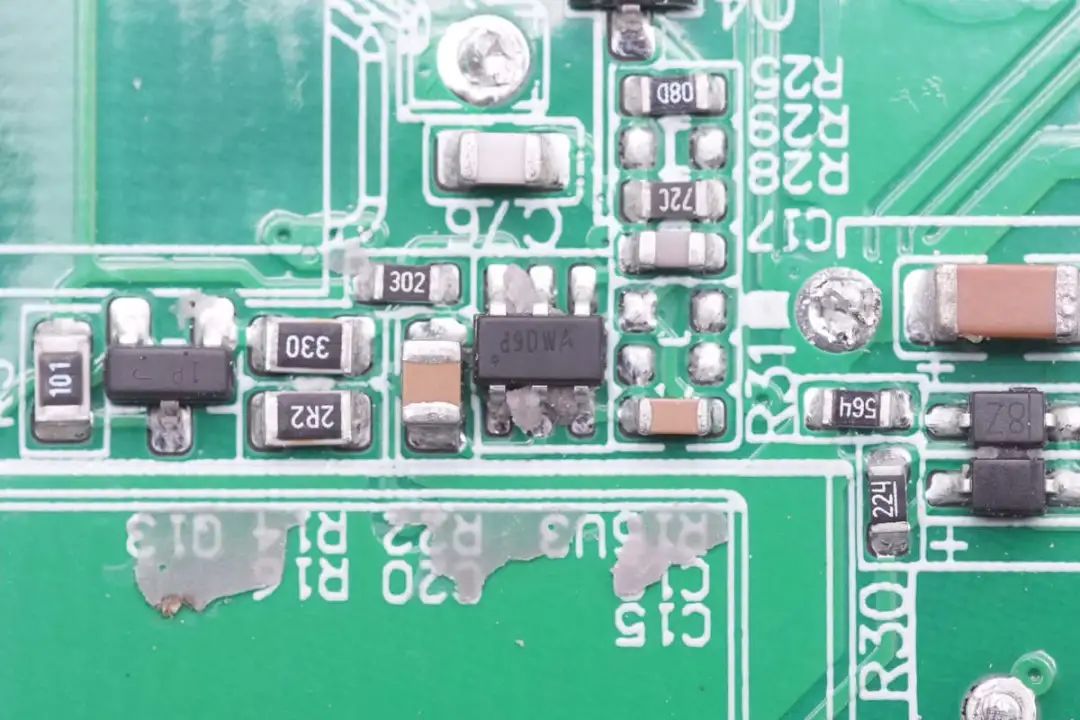

同步整流控制器来自杰华特，丝印JWEWJ，型号JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压，支持高侧和低侧同步整流应用，使用灵活。
杰华特JW7726B具有低静态电流，输出电压检测功能用于自动切换供电。当输出电压高于4.6V时，由输出电压供电，以降低稳压器上的损耗。当输出电压低于4.5V时，由开关引脚供电。JW7726B采用SOT23-6封装，外围器件精简。
充电头网拆解了解到，杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

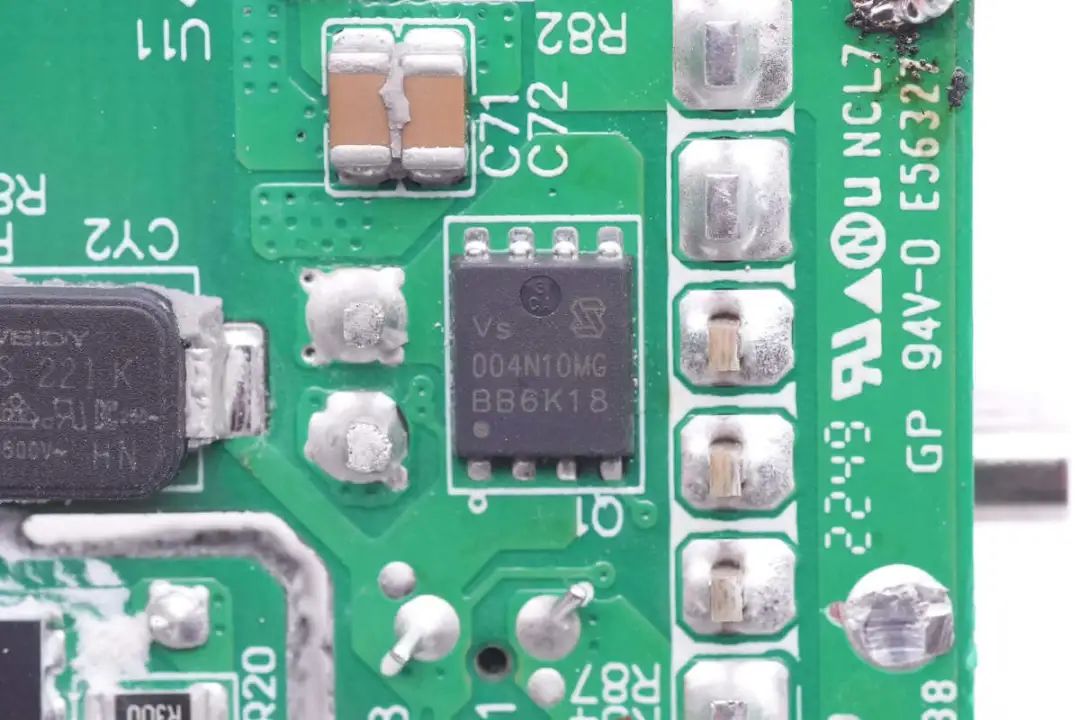

同步整流管来自威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。

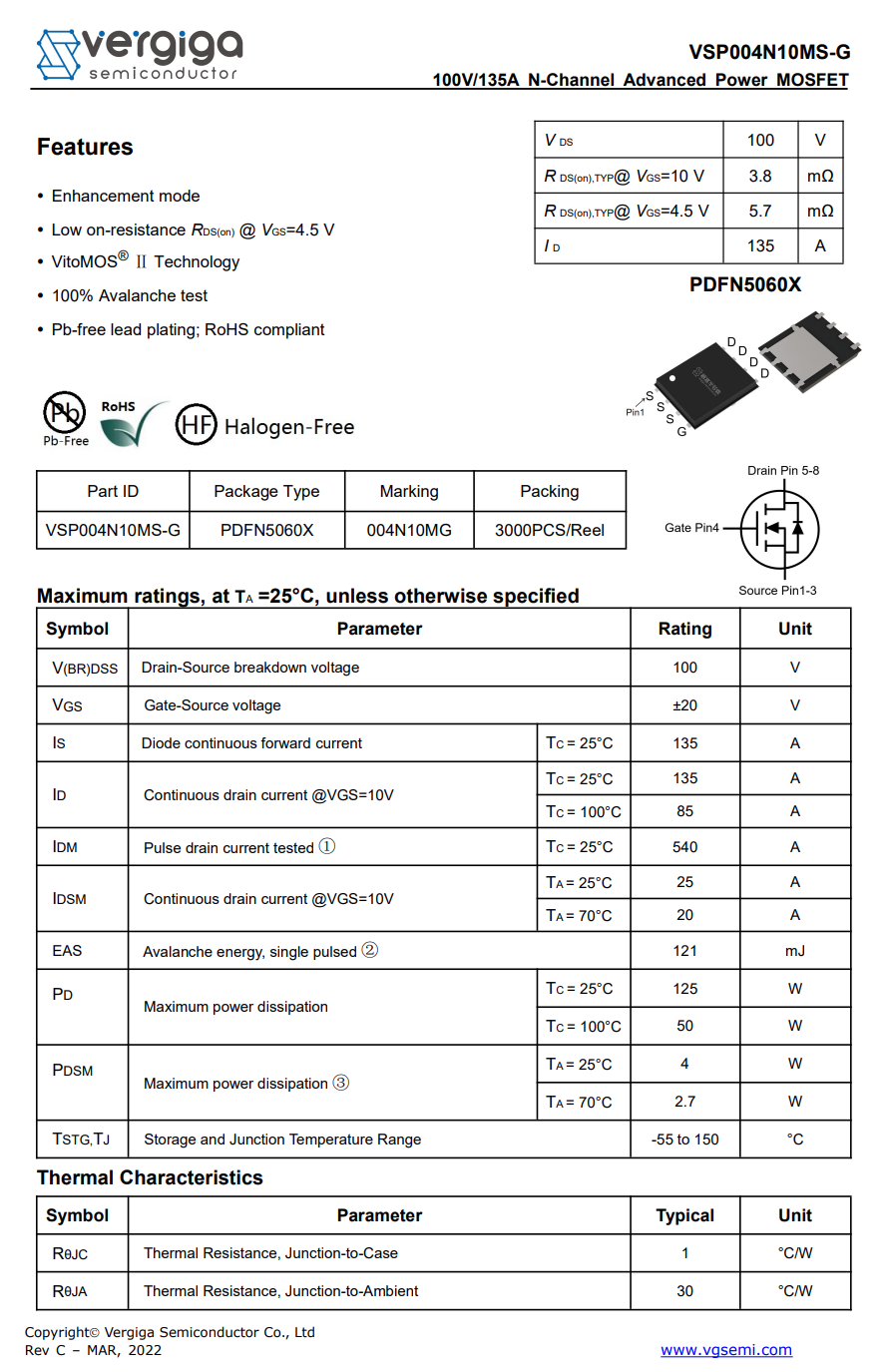

威兆半导体 VSP004N10MS-G 详细资料。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

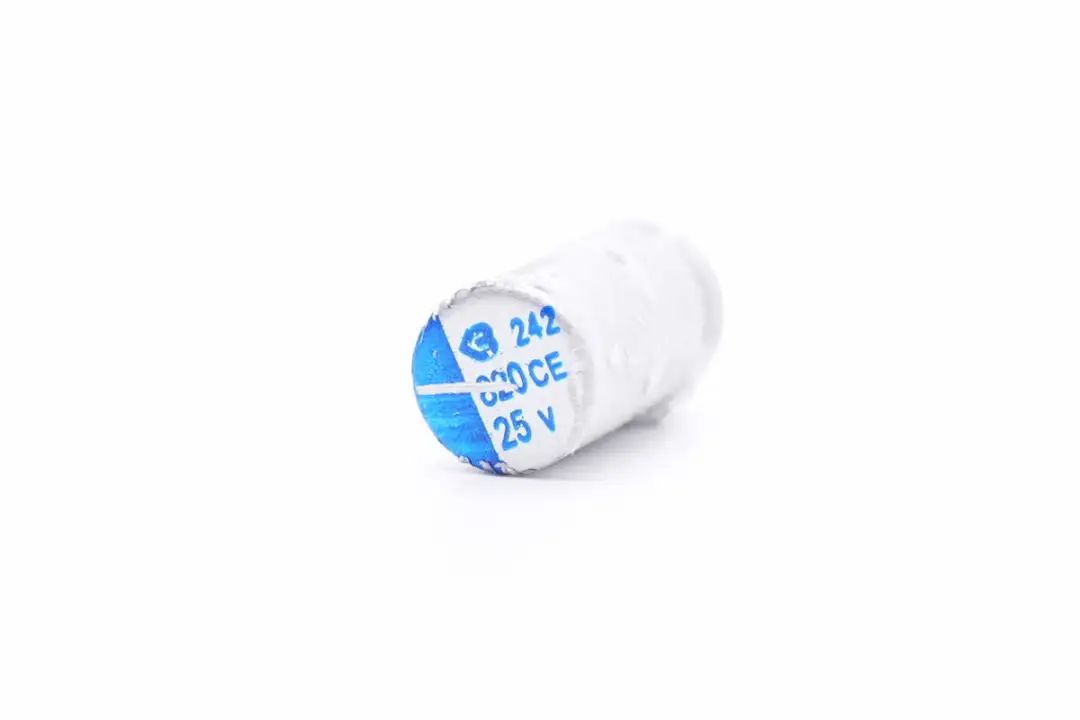

输出滤波电容来自绿宝石，为CE系列5000小时长寿命固态电容，规格为25V 820μF。

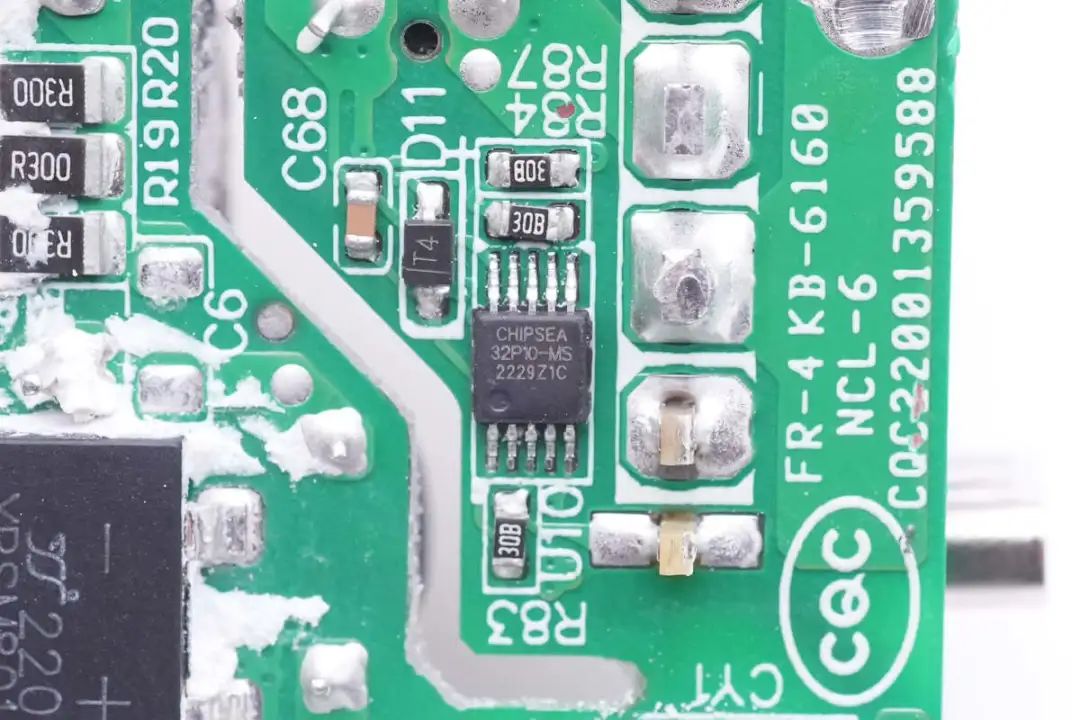

用于输出功率自动控制的MCU来自芯海，型号CSU32P10，是一颗内置12位ADC的8位MCU，内部集成振荡器，支持2.4~5.5V工作电压，采用MSOP10封装。

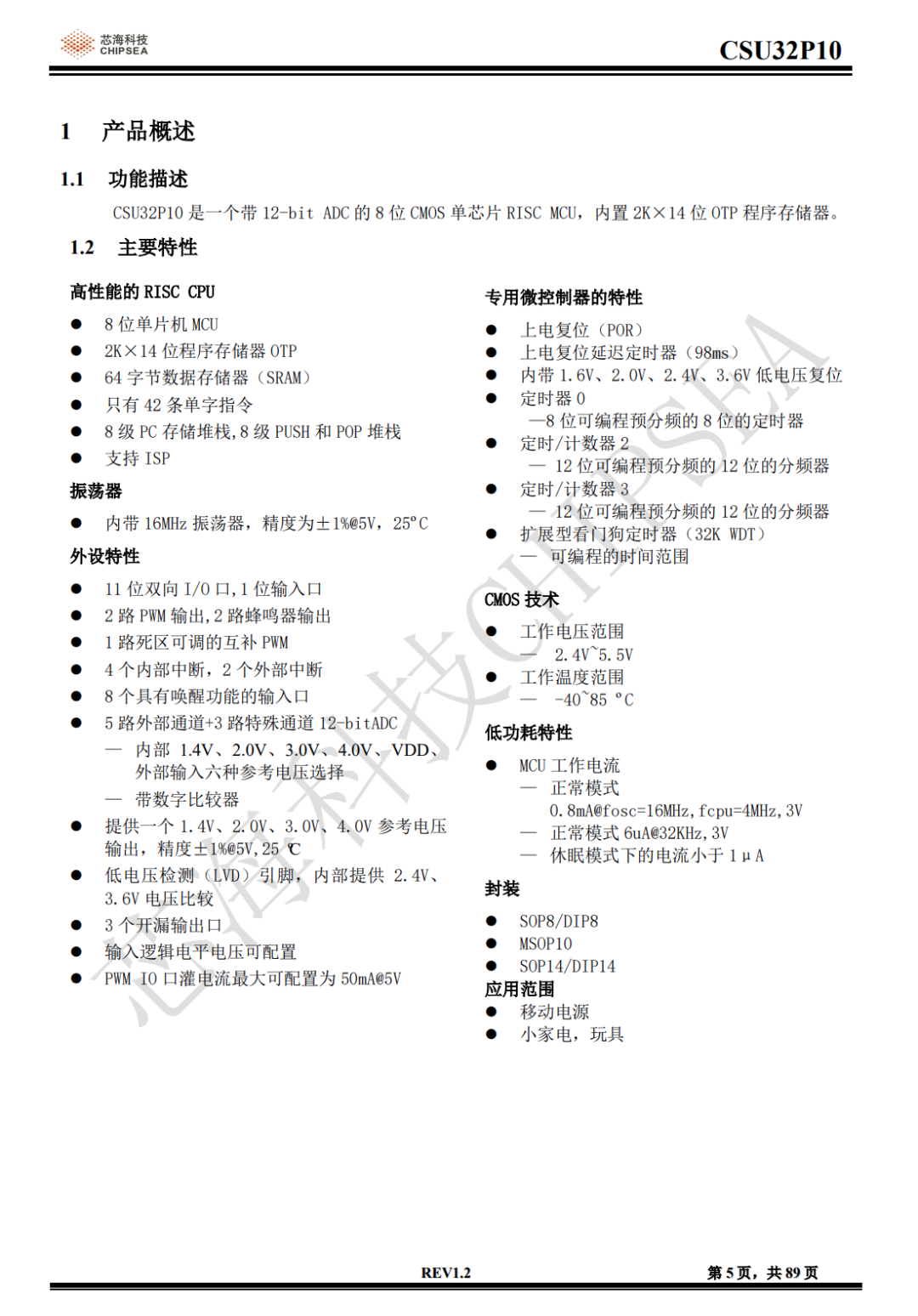

芯海科技 CSU32P10 资料信息。
充电头网拆解了解到，芯海 CSU32P10 此前还被倍思160W 2C1A氮化镓充电器、倍思67W 2C1A+HDMI多功能氮化镓桌面充、摩米士40W双USB-C快充充电器、闪极100W 3C1A氮化镓充电器等产品采用。

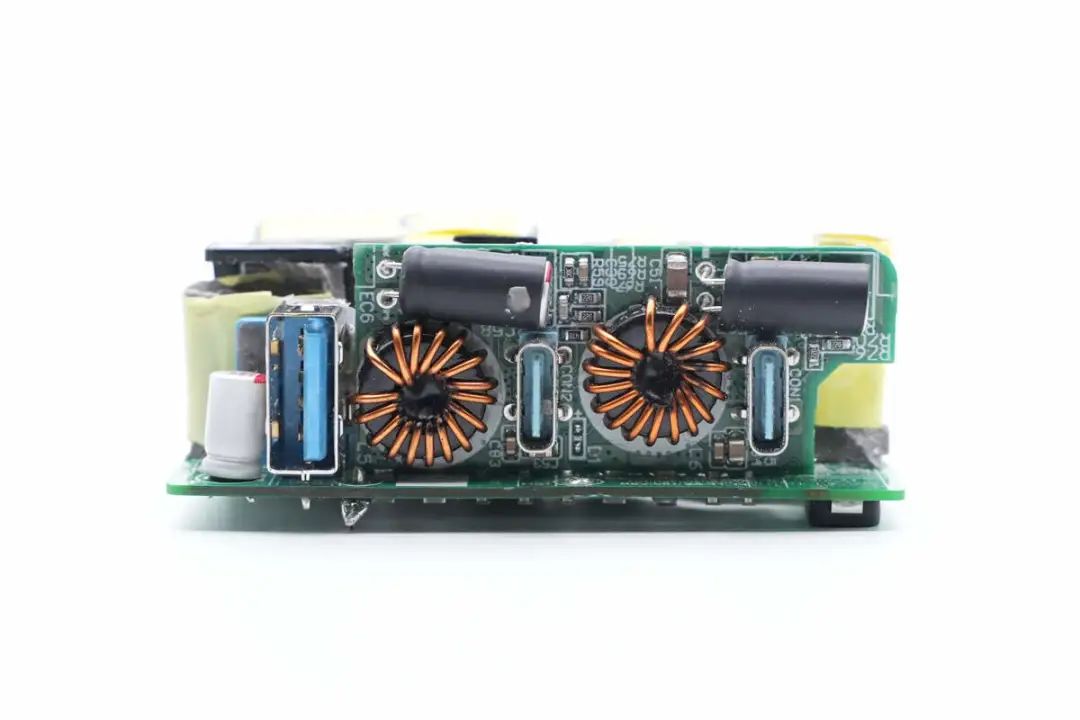

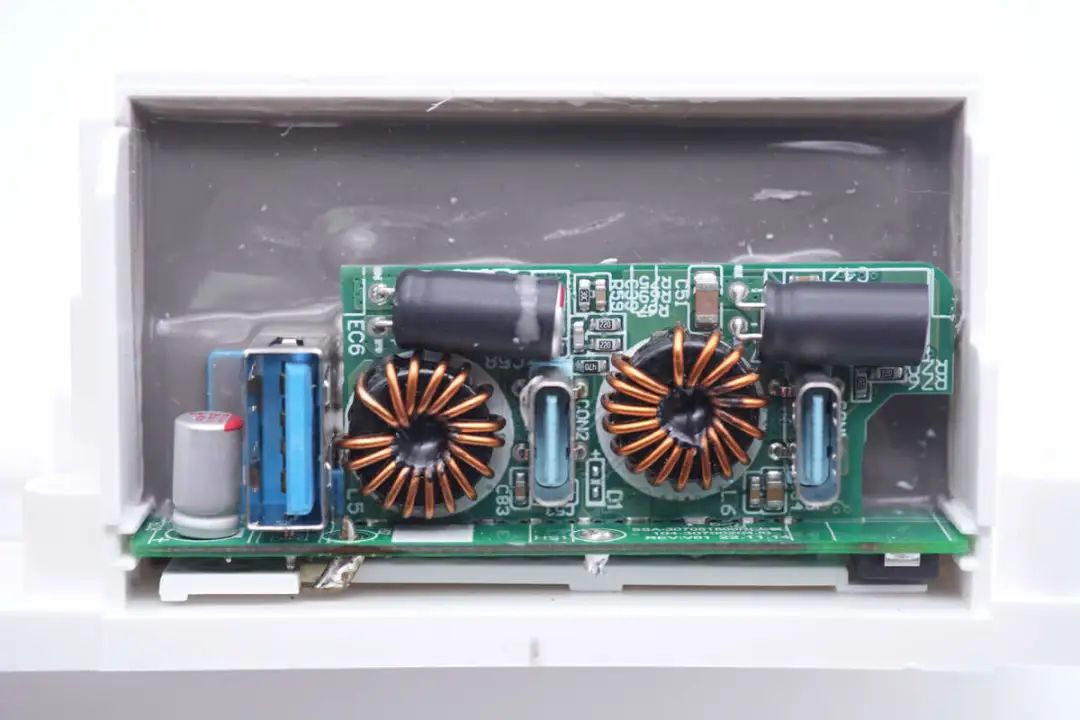

输出端小板正面设有二次降压电路的降压电感以及滤波电容。

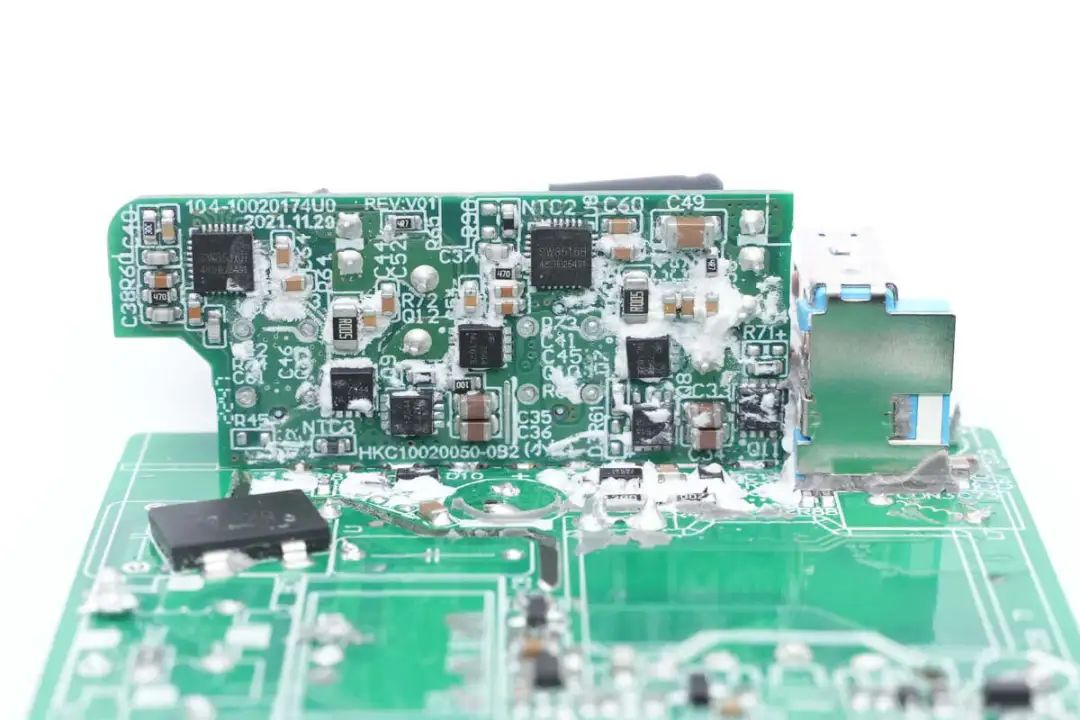

小板背面设有两个USB-C口的二次降压电路主控芯片、同步降压开关管以及输出VBUS开关管，两路方案完全一样。

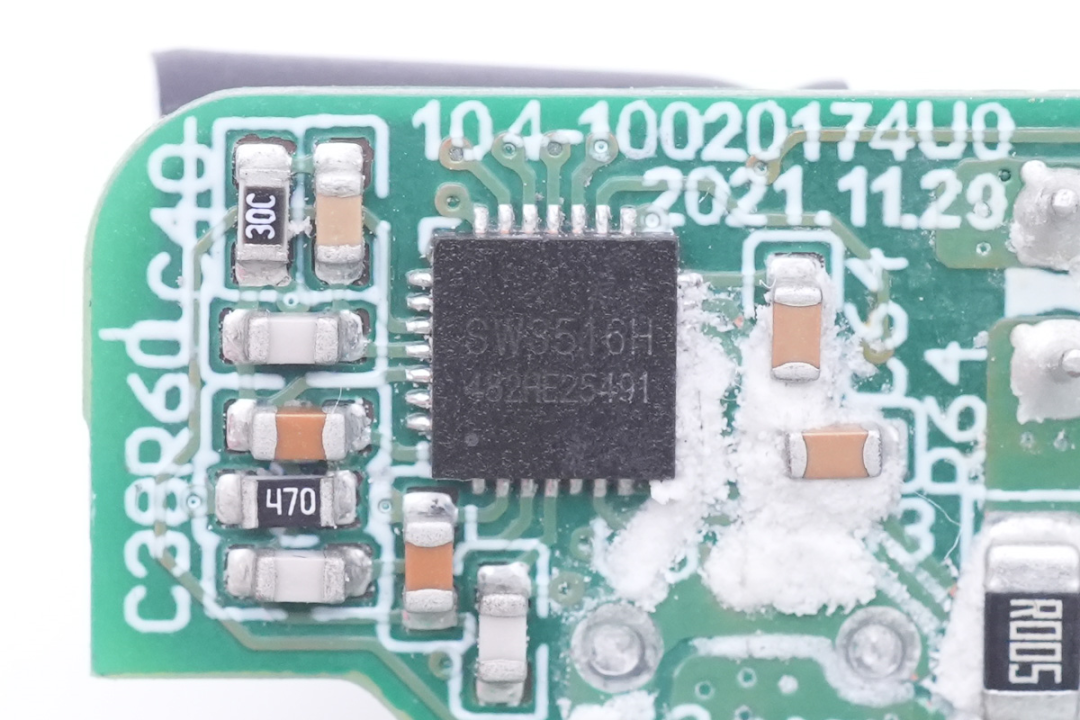

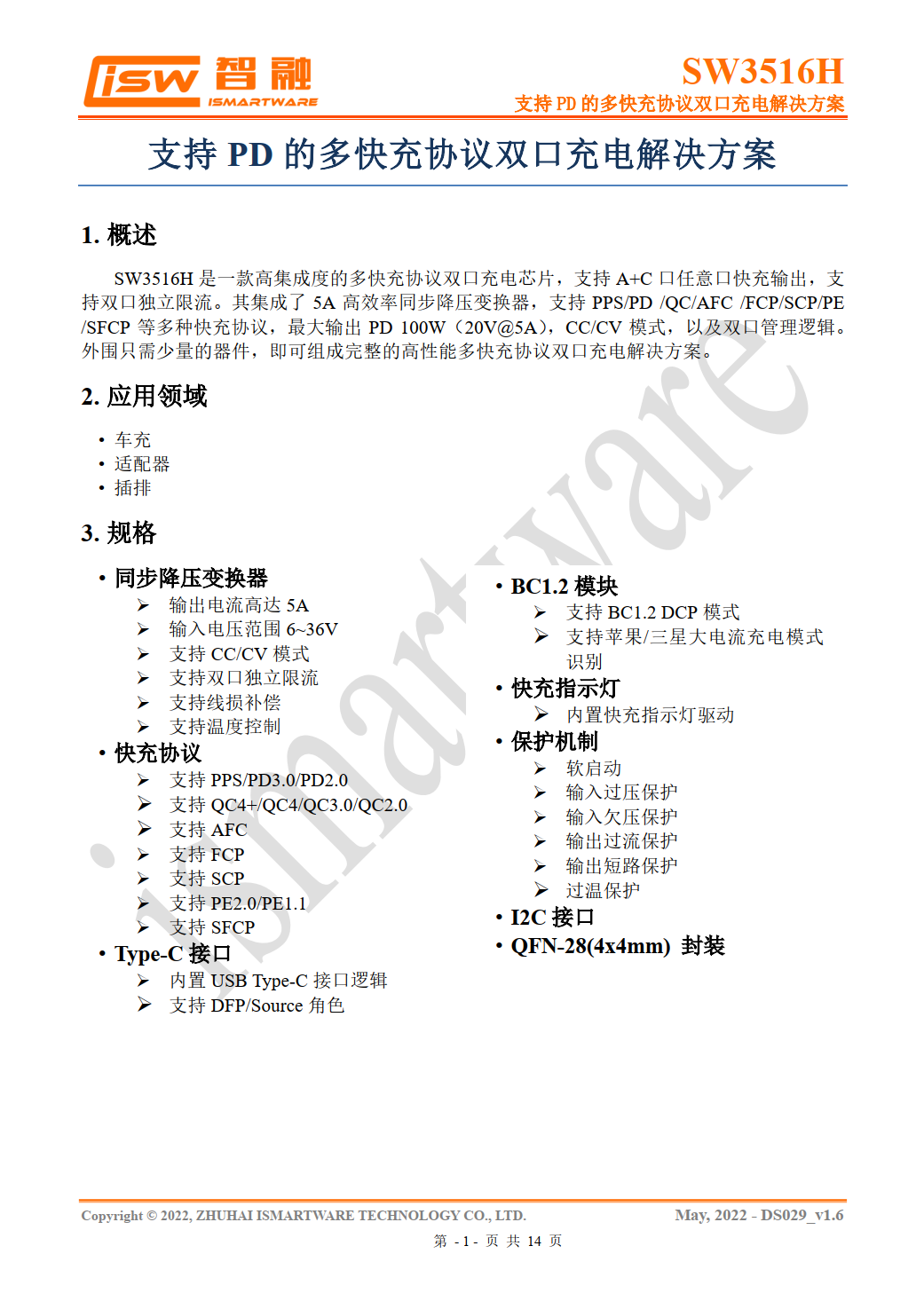

两路二次降压电路主控芯片均采用智融科技的SW3516H，用于进行降压控制和协议识别。智融科技的SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

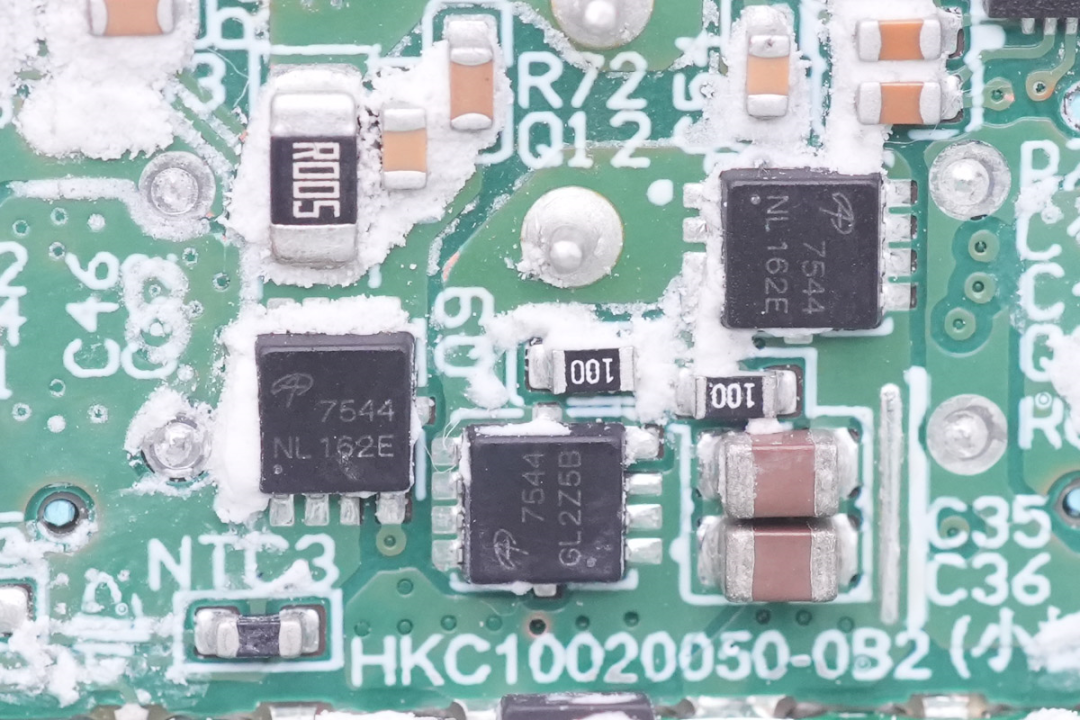

两颗同步降压管以及输出VBUS开关管均采用AOS AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。

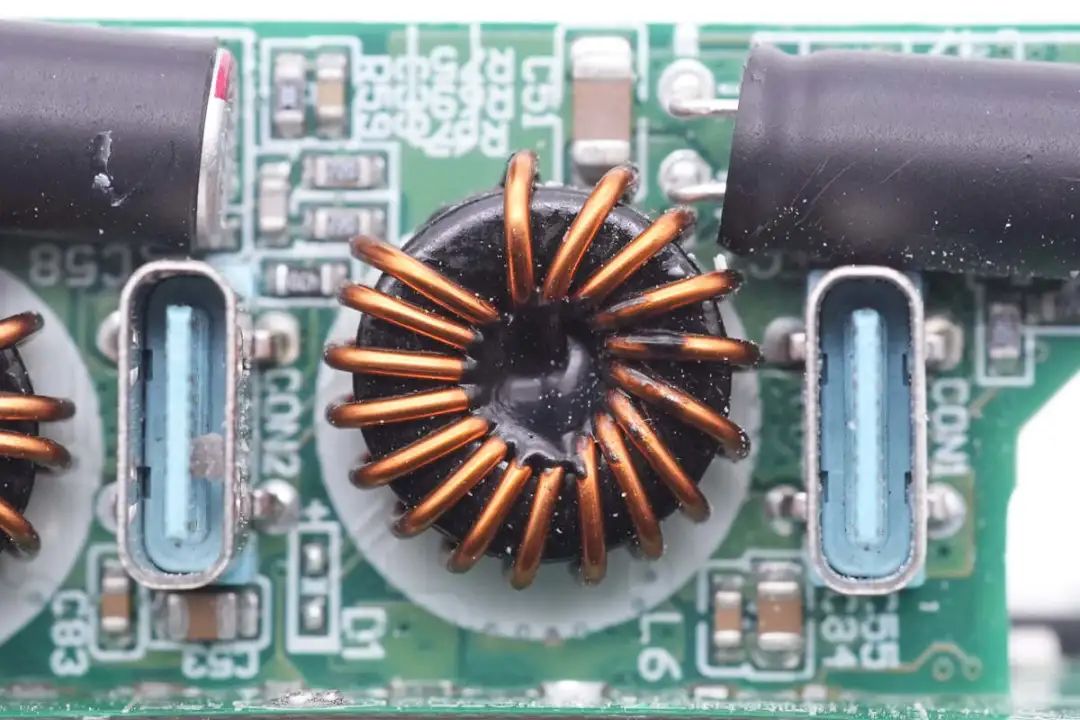

降压电感特写。

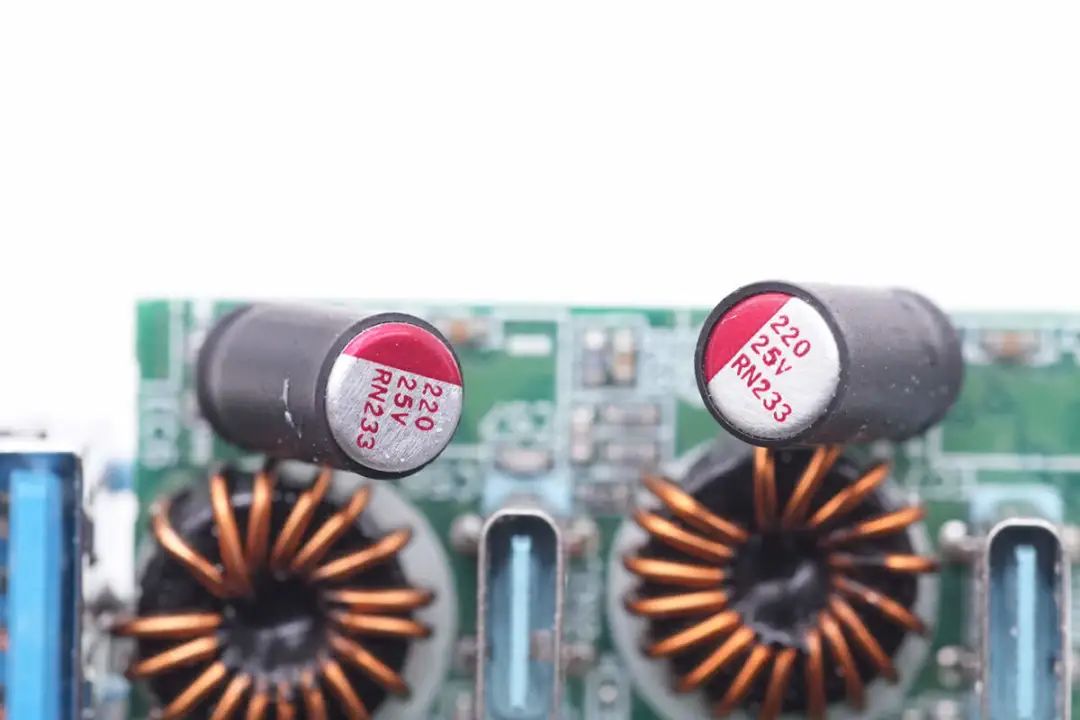

两颗输出滤波电容来自PolyCap柏瑞凯，为RN系列小尺寸固态电容，外套绝缘管，规格均为25V 220μF。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

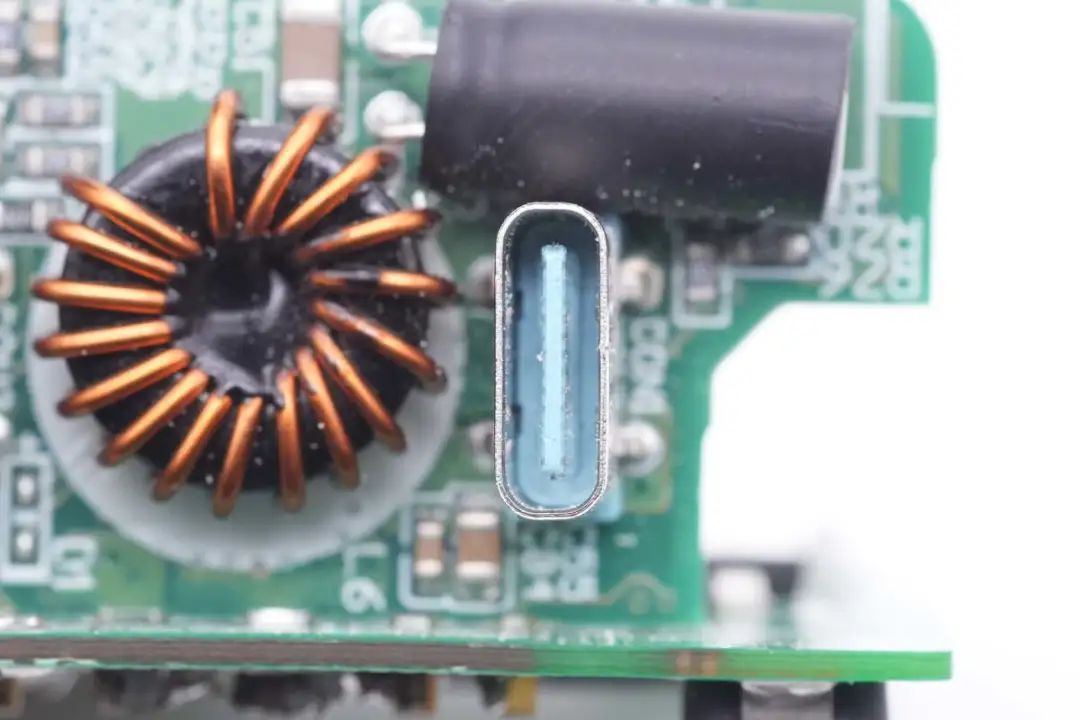

USB-C口母座特写，浅蓝色胶芯，过孔焊接固定。

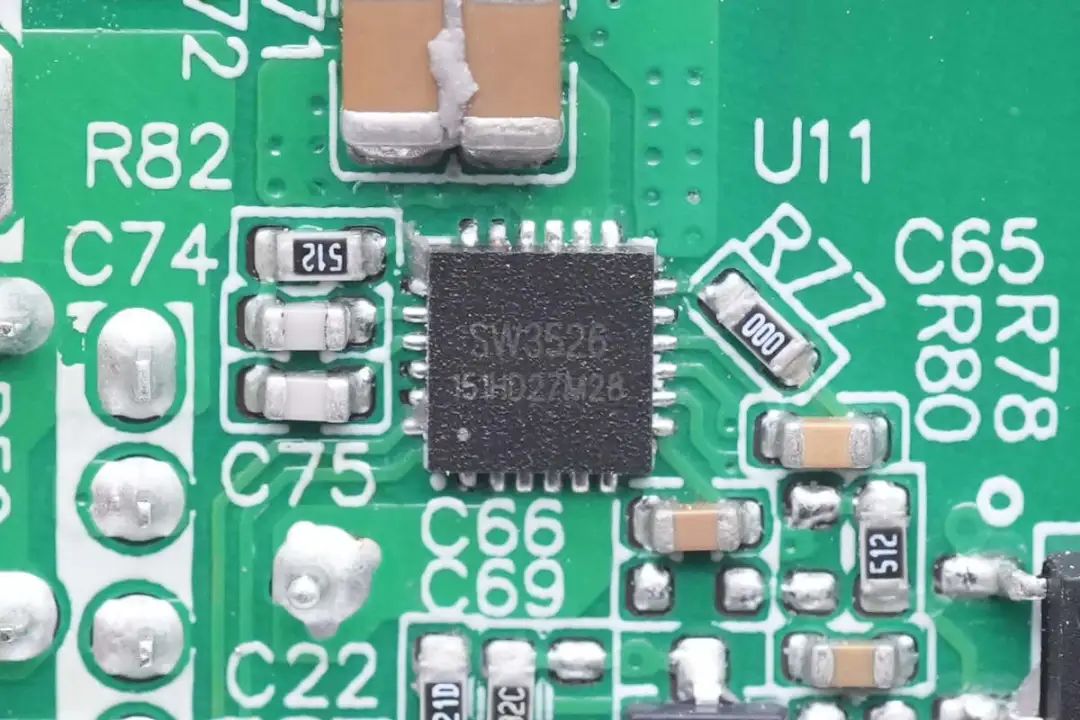

USB-A口降压协议芯片采用智融SW3526，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。

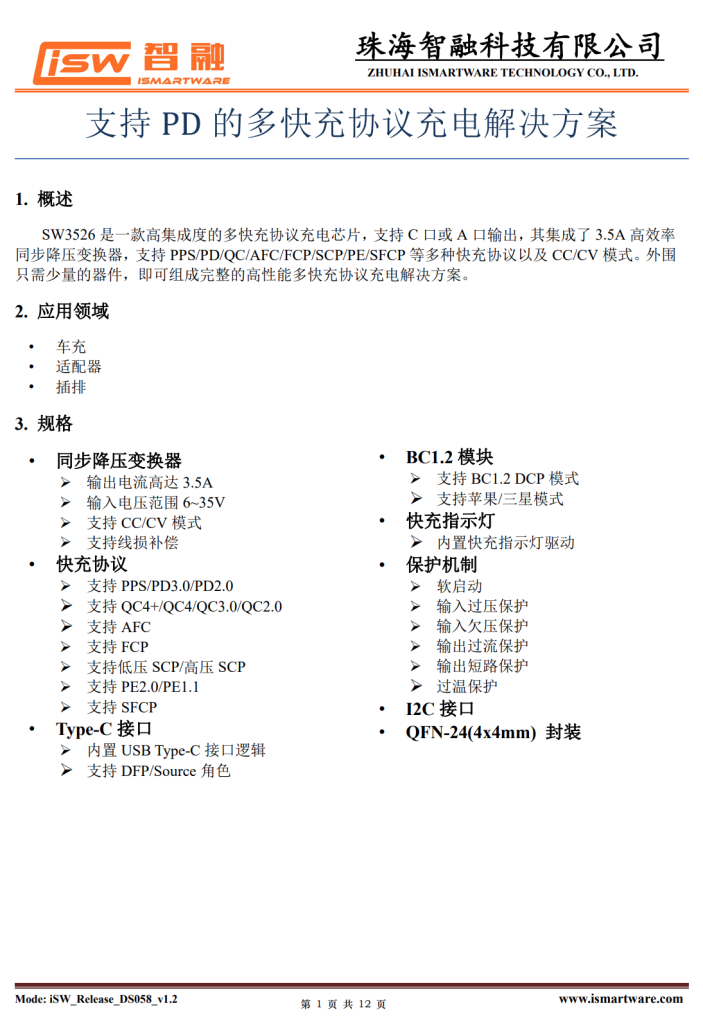

智融 SW3526 详细规格资料。
充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
用于USB-A口的降压电感，缠绕胶带绝缘，底部粘贴电木板绝缘。

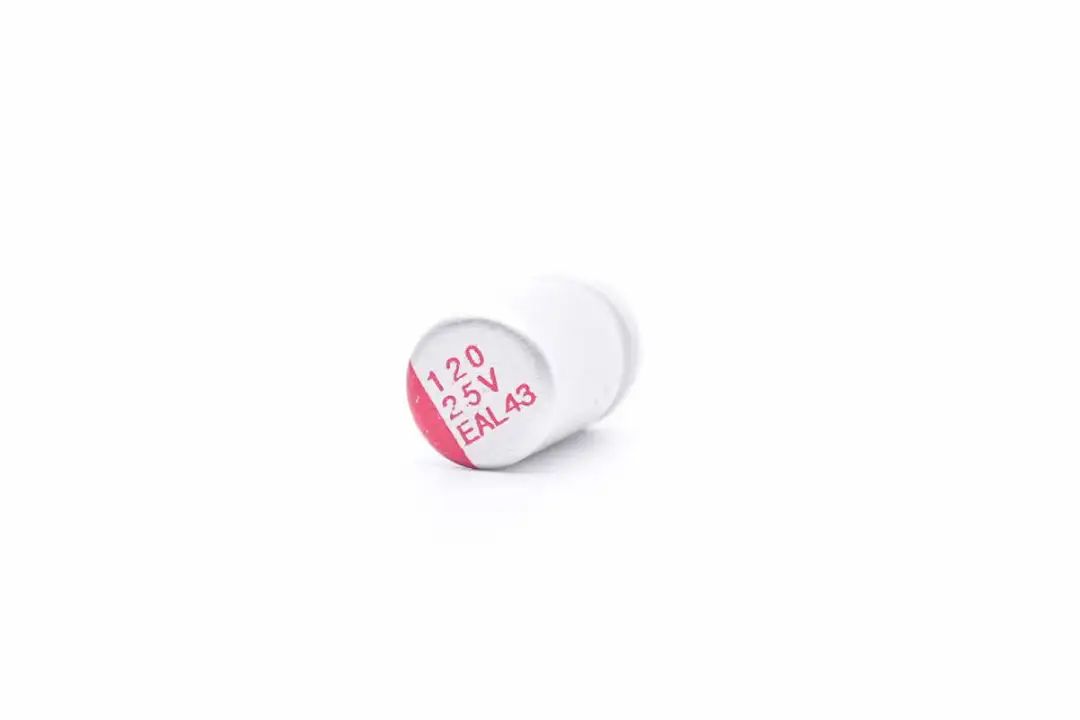

滤波固态电容规格为25V 120μF。

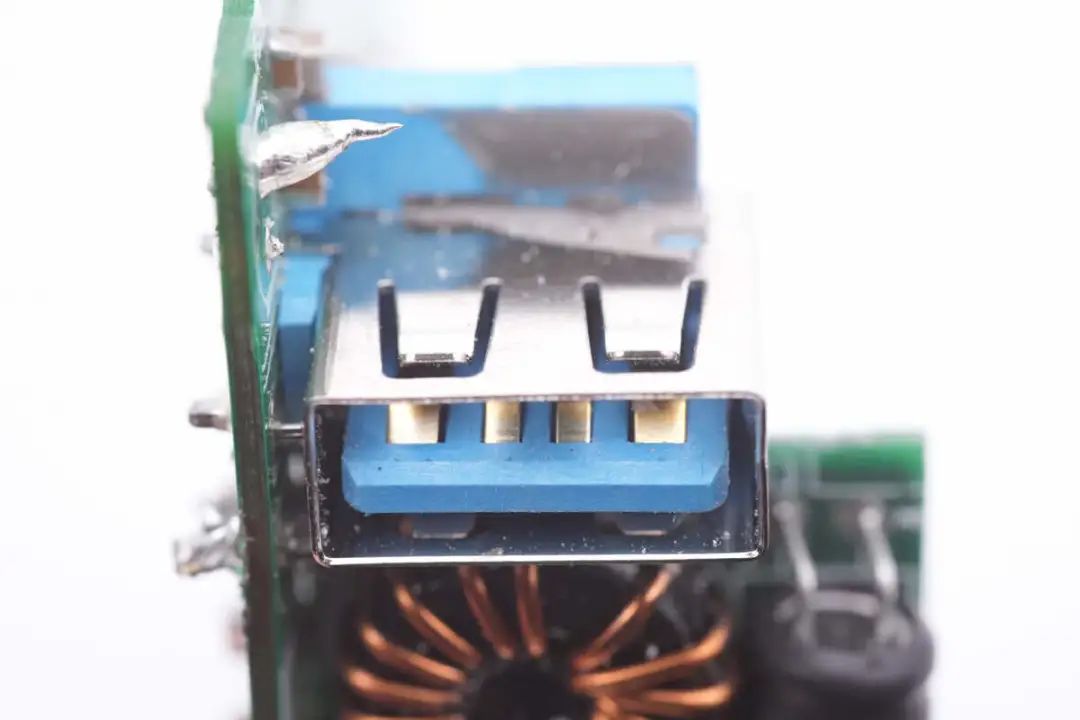

USB-A口母座特写，蓝色胶芯，正负极加宽支持大电流快充。

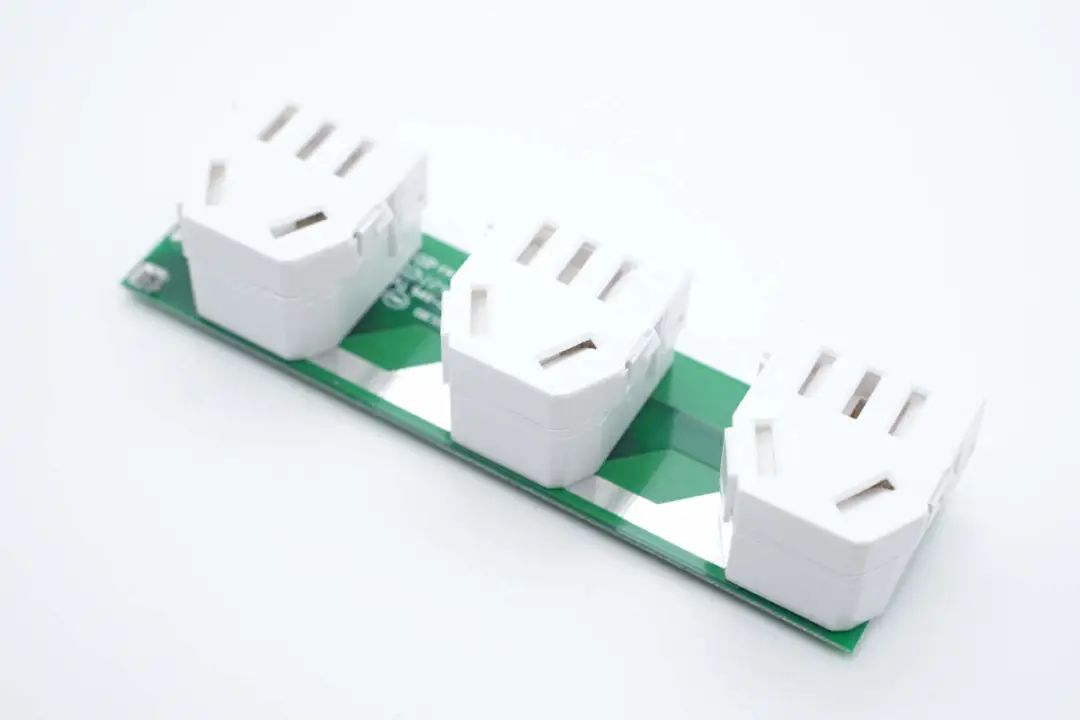

三个AC插口母座焊接在独立小板上。

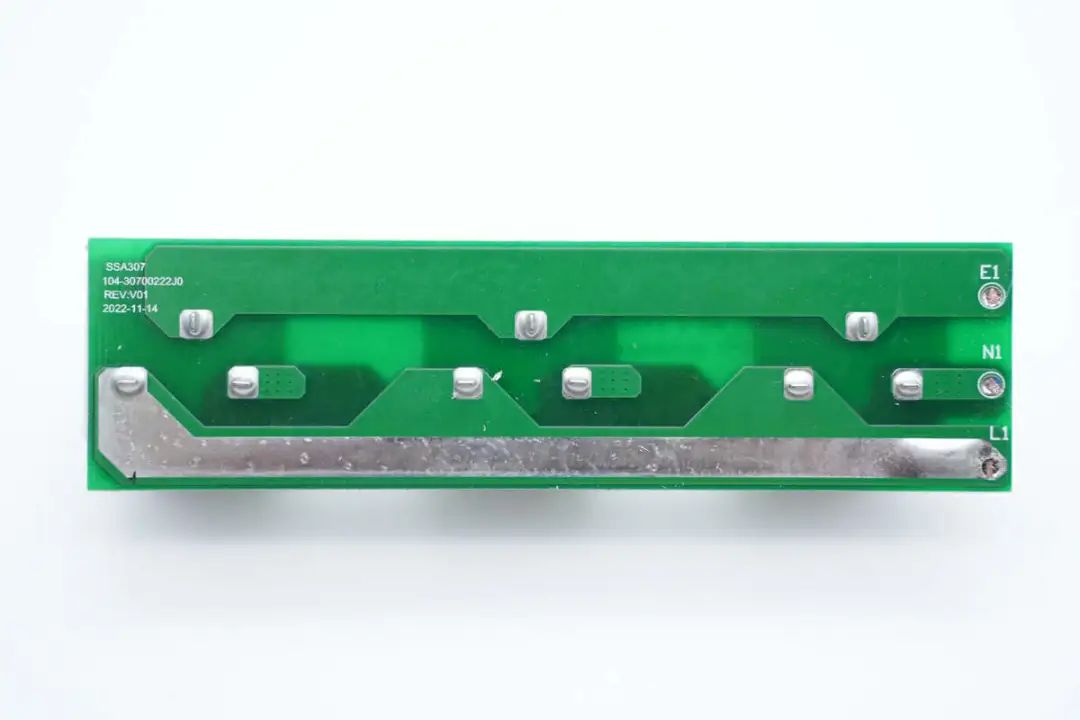

小板背面一览，右侧为连接导线。

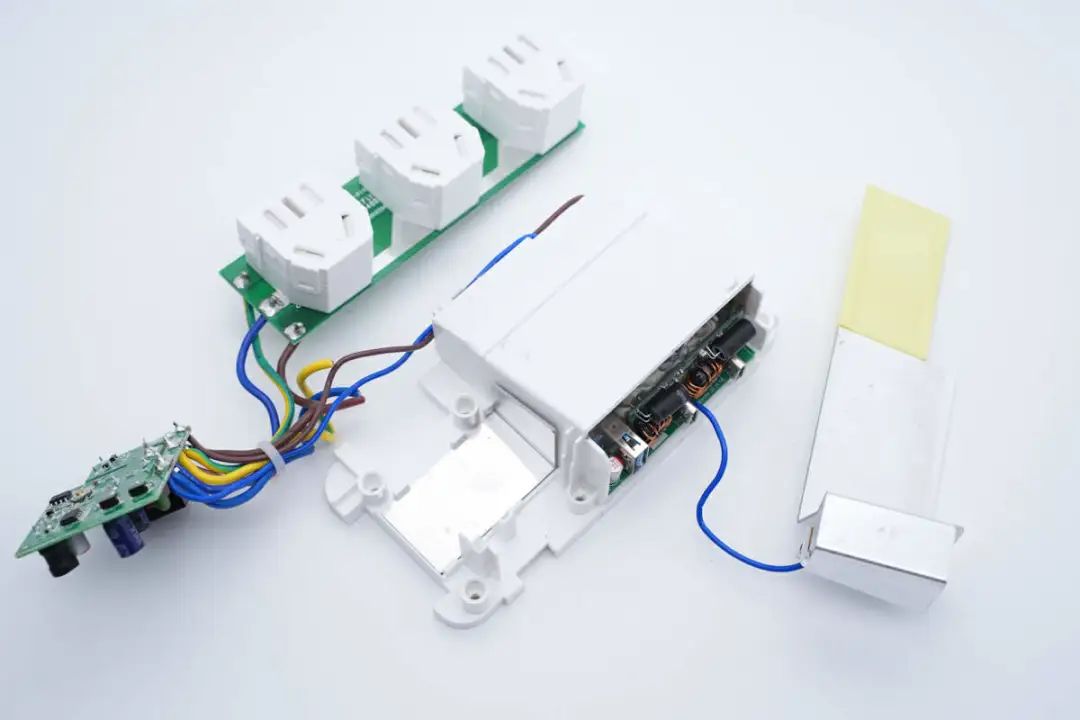

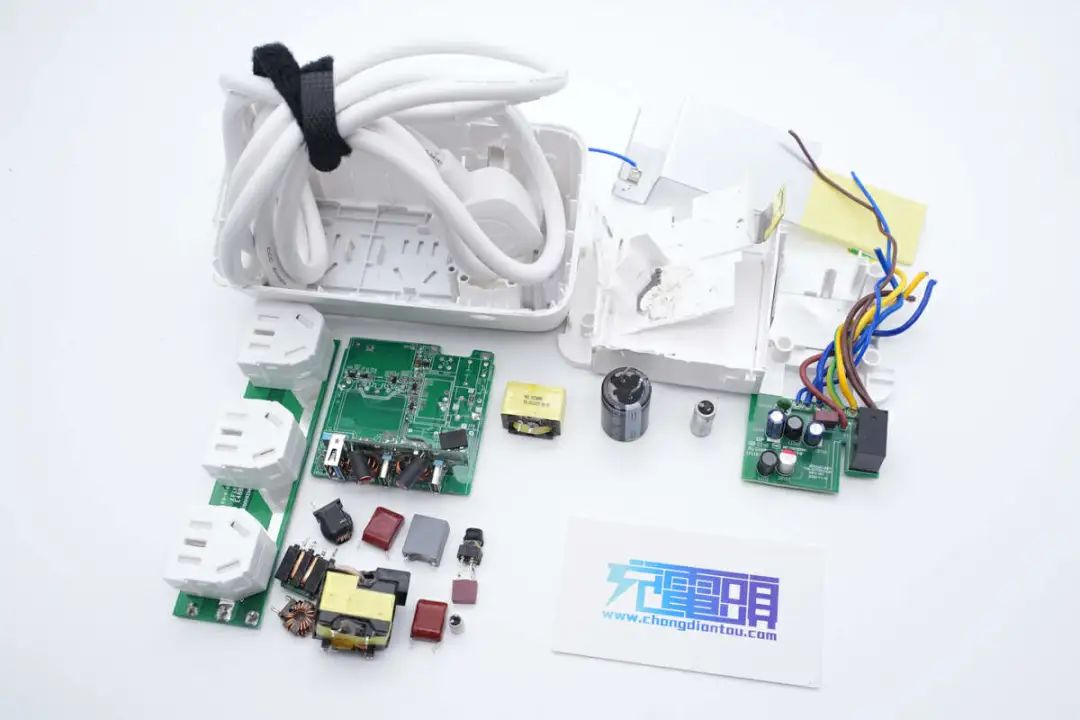

全部拆解一览，来张全家福。
充电头网拆解总结
航嘉充吧W100基于立体机身设计，并且机身正面、顶面做了倾斜处理，既小巧不占地，同时又照顾了用户的插拔使用体验。顶面AC插口不仅内置安全门，还增添了缓冲保护胶垫，放眼市面上的同类产品几乎没有这样的设计，细节考虑到位。此外配备USB快充口支持最大100W快充，满足市面主流笔电、手机设备快充需求。
充电头网通过拆解发现，产品内置继电器电路小板进行开关控制。USB模块采用PFC+QR反激电源架构，PFC电路采用矽力杰SY5072B控制器搭配意法STL24N60M6开关管，开关电源采用安森美NCP1342+杰华特JW7726B方案，分别搭配纳微NV6134氮化镓功率芯片以及威兆同步整流管。
三口输出分别采用三路降压电路进行二次降压，两个USB-C口均采用智融SW3516H，USB-A口采用SW3526，芯海MCU进行功率智能分配。采用艾华、绿宝石、柏瑞凯品牌电容进行输入输出滤波，模块外套塑料壳并灌胶加强散热和保护。AC插口母座焊接在独立小板上，内部结构紧凑，品质可靠。
