夏天来了！新买电子驱蚊器，大伙看看

UP主“硬核拆解”出了一期视频《电子驱蚊器管用吗？拆开的一瞬间令我情不自禁说出了感叹词》，视频中对一款“电子驱赶器”做了拆解，但是没有对里面的电路进行详细分析。这款“电子驱赶器”号称能对蚊虫鼠类等害虫起驱赶作用。下面我们来还原一下拆解过程，然后对电路进行分析，大家来看看电路是怎样对蚊虫鼠类等害虫起到驱赶作用的！下面进入正文。

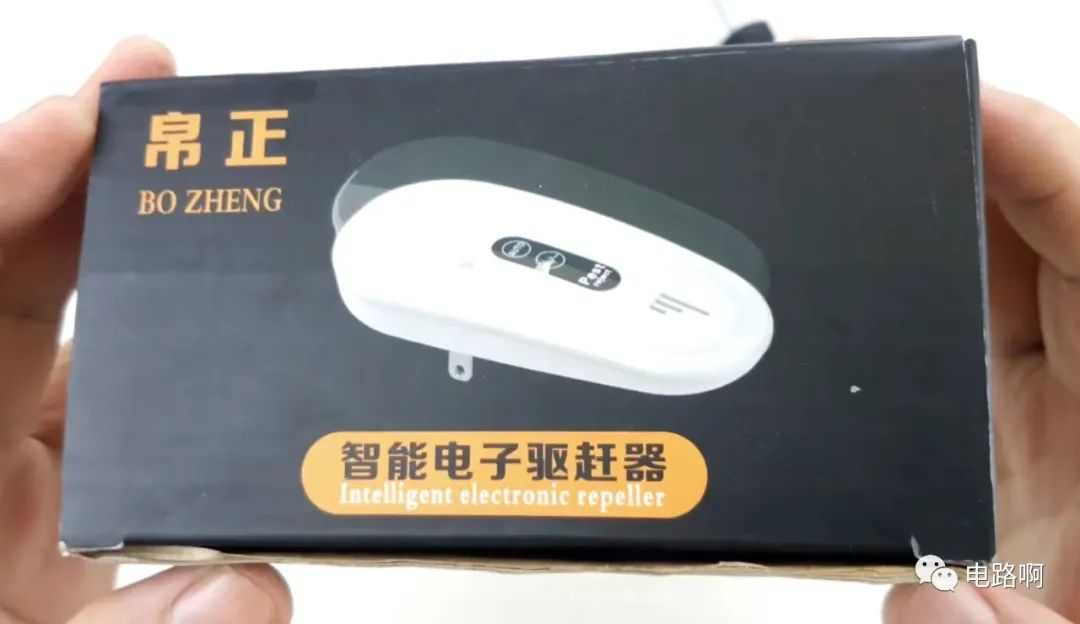

智能电子驱赶器的外包装：

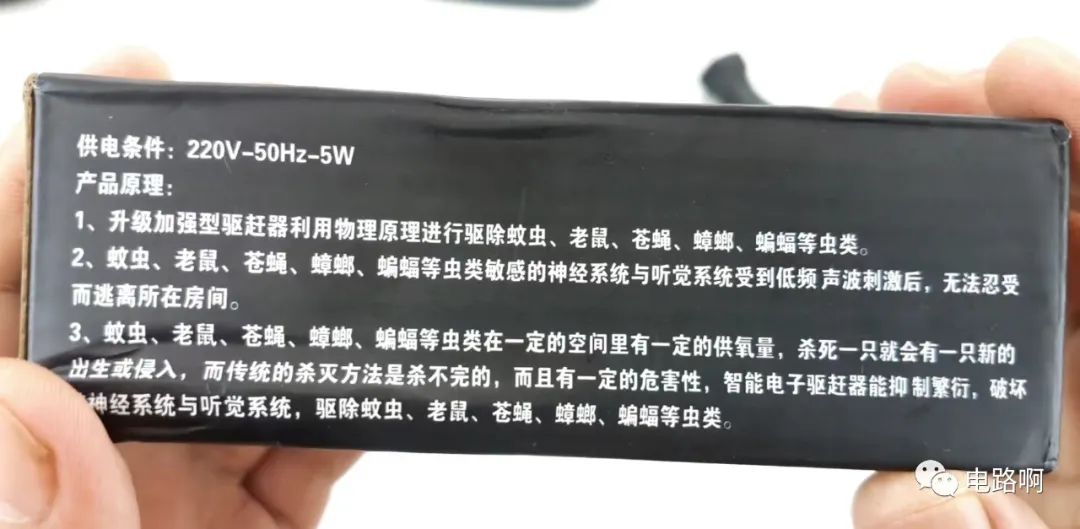

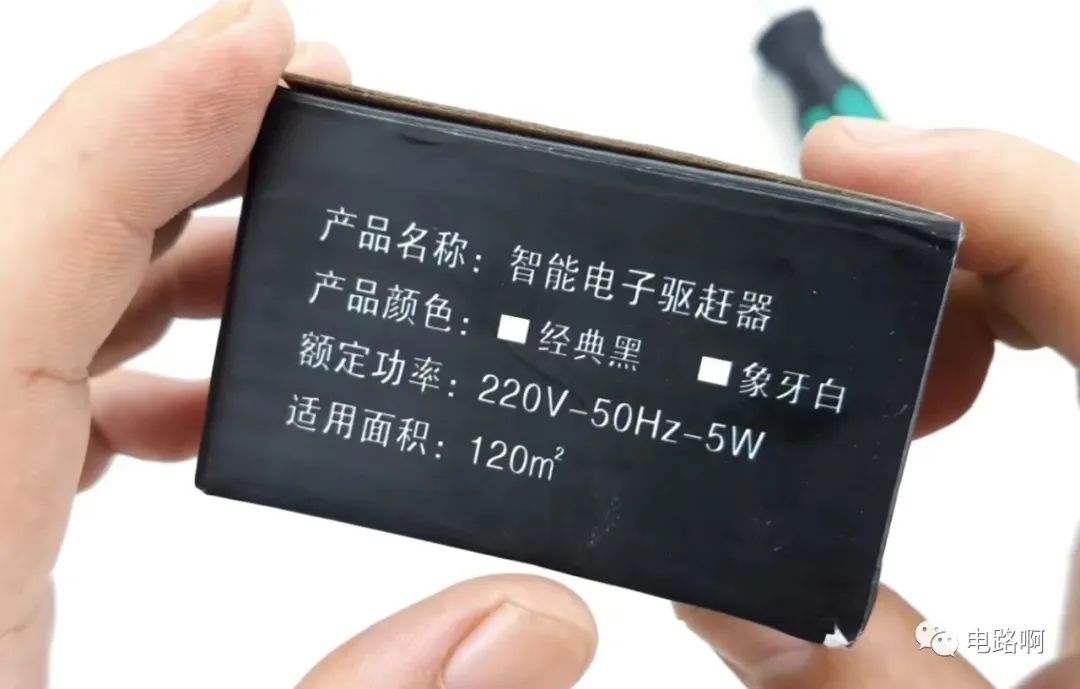

包装侧面显示采用市电220V供电，并且有适用面积的限定，覆盖范围是120平方米：产品原理介绍，各位读者大大仔细看下：打开包装盒，拿出说明书：

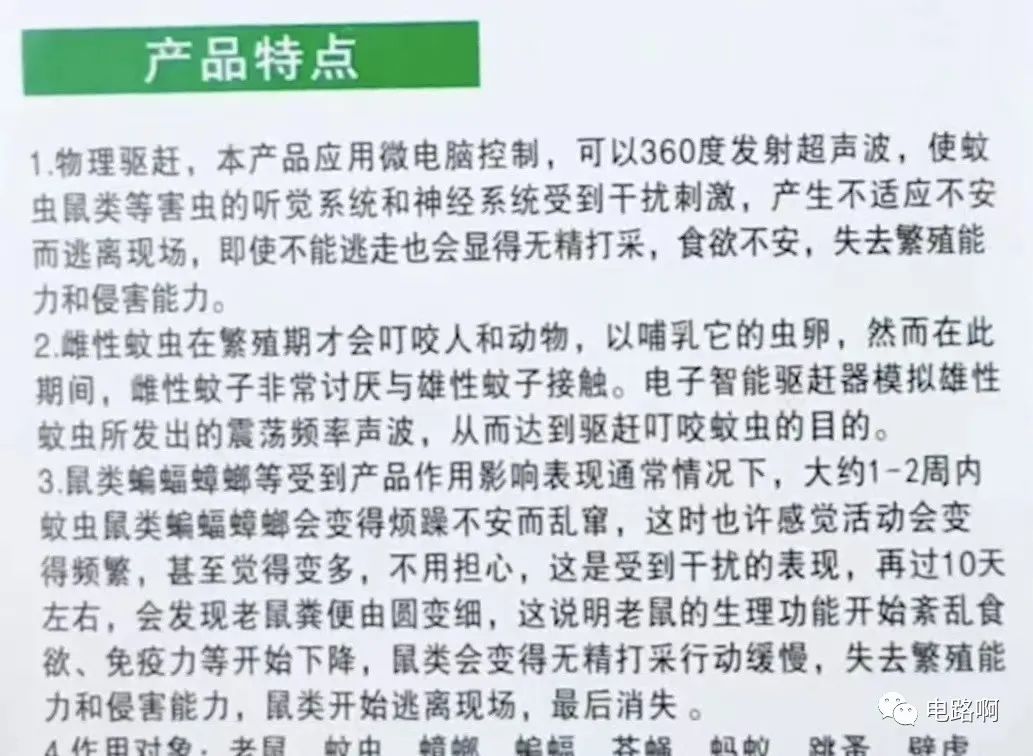

说明书有点瞎掰的感觉：

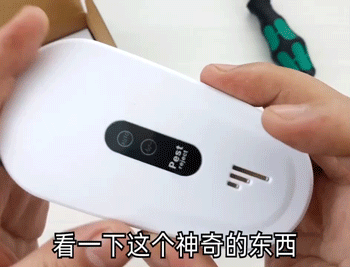

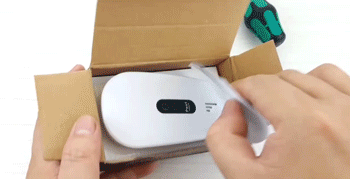

拿出这个神奇的设备：

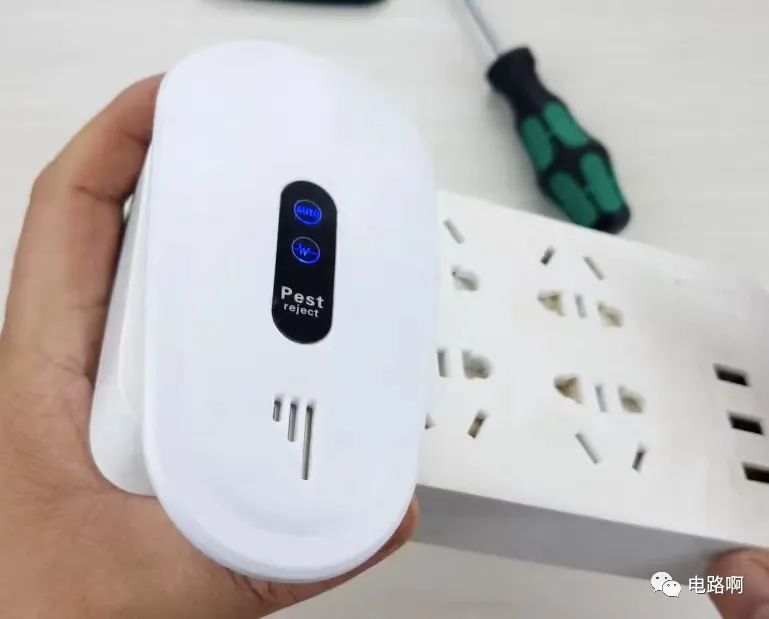

插上电之后，设备工作，亮起了蓝色灯，但是人耳什么也听不到：

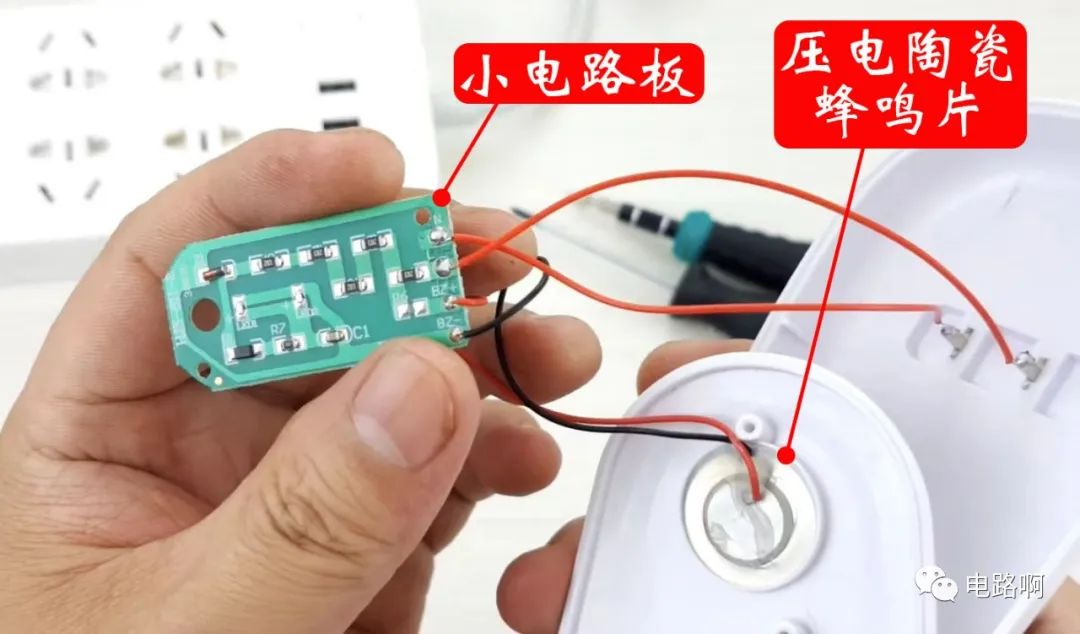

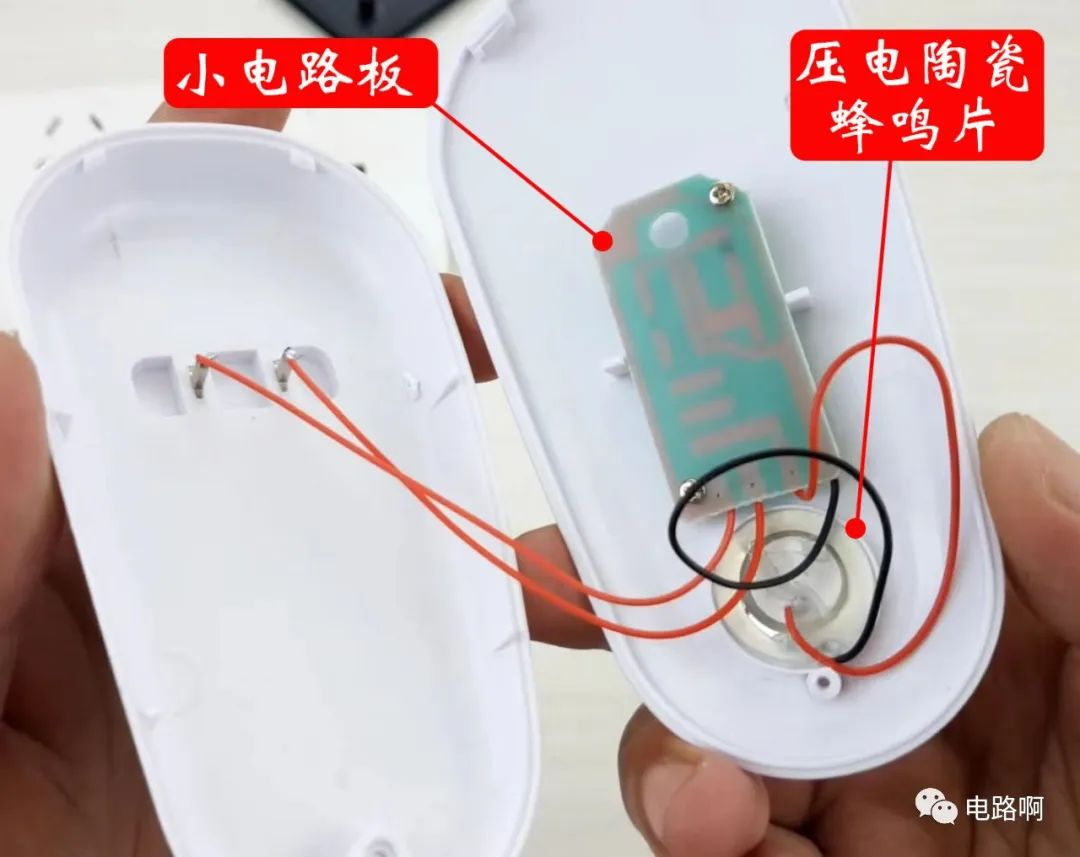

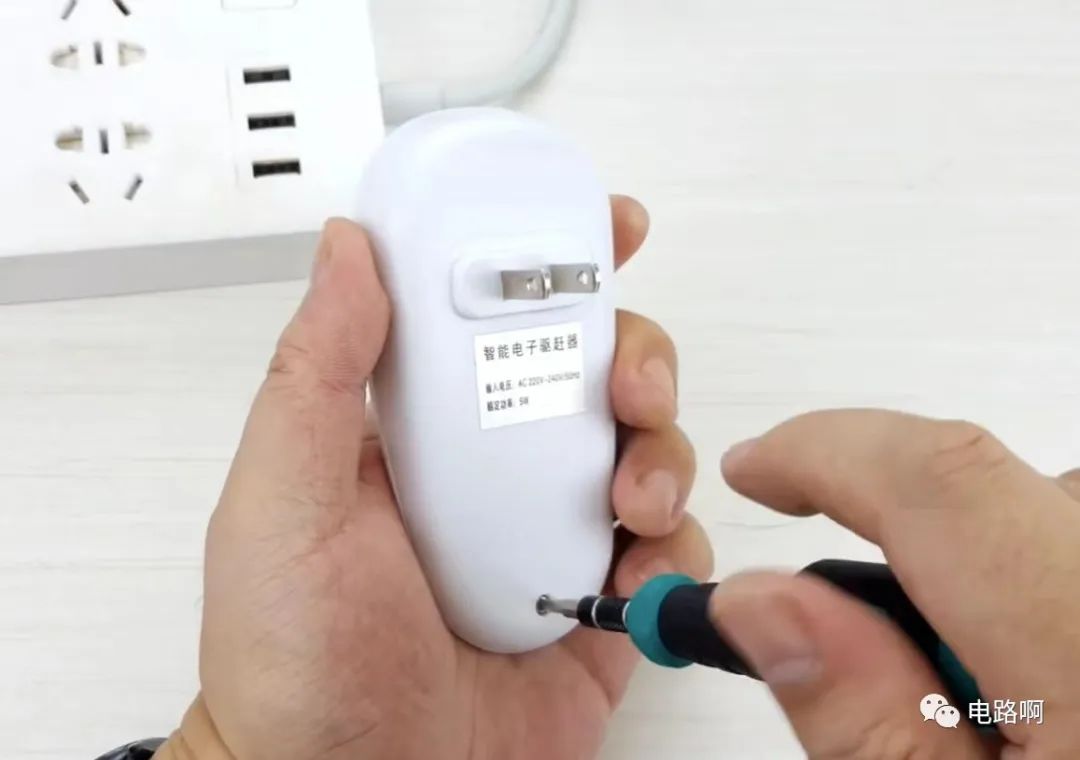

这个蓝色灯用肉眼是看不到闪烁的，但是在摄像机下看起来是闪烁的。驱赶效果不能直观地看出来，那就直接开拆：拆开之后，发现就一个小电路板，以及一个压电陶瓷蜂鸣片：

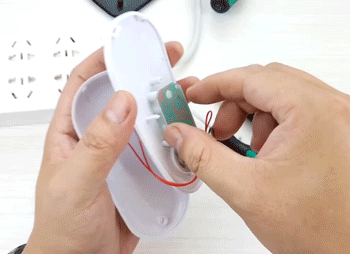

看来是这个小电路板驱动压电陶瓷蜂鸣片，发出人耳听不到的超声波，使蚊虫鼠类等害虫的听觉系统和神经系统受到干扰刺激，产生不适应不安而逃离现场。继续分析，把小电路板拿出来：看起来异常简单：

这么简单的电路，有这么神奇的功效吗：

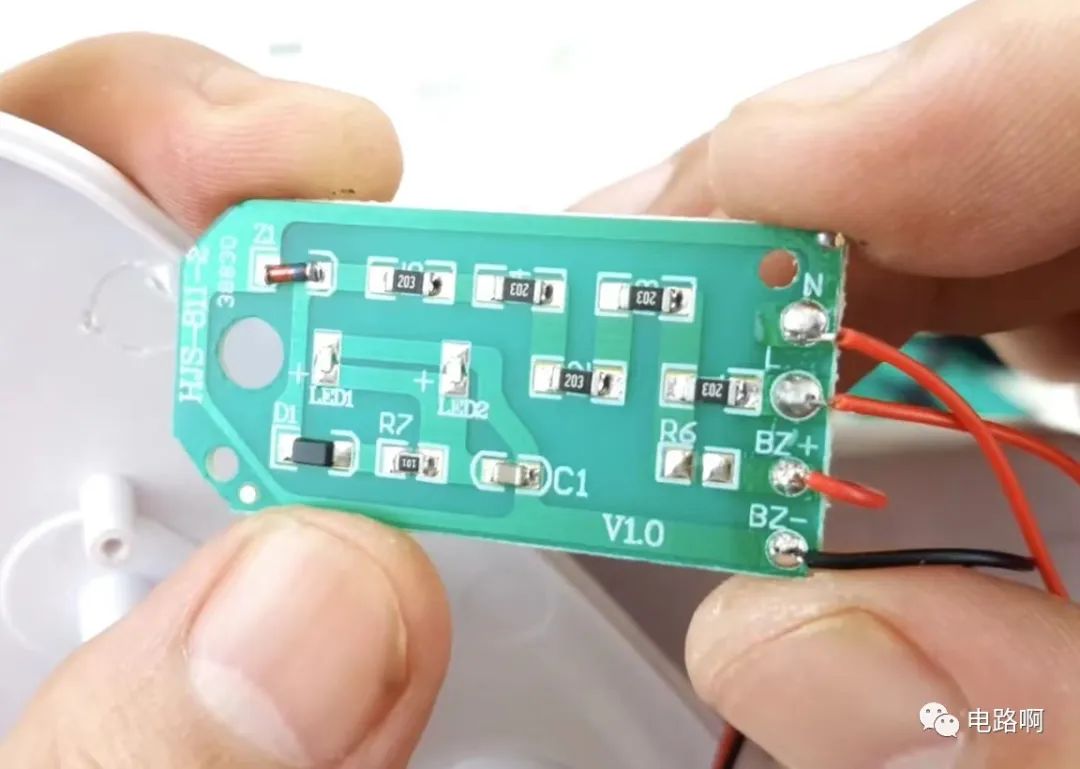

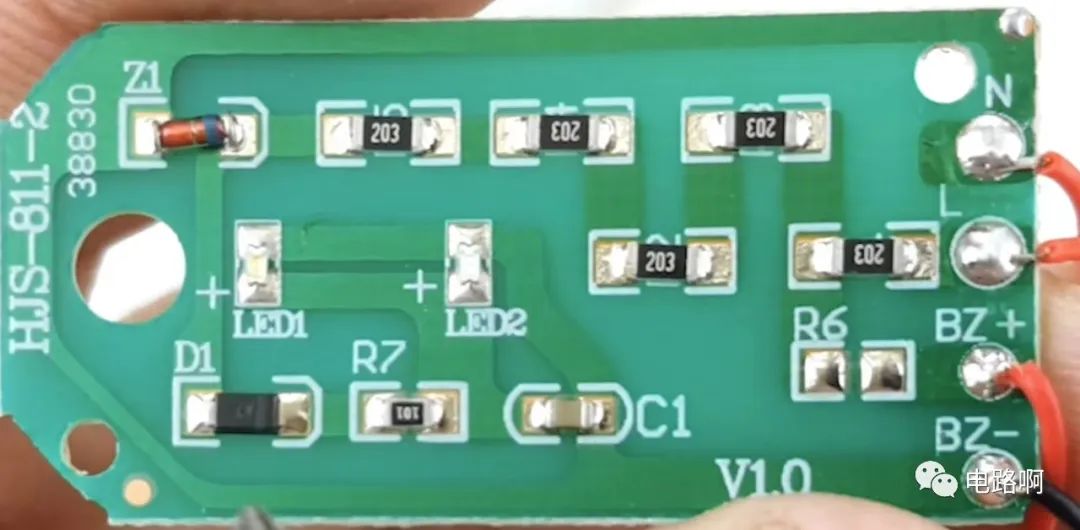

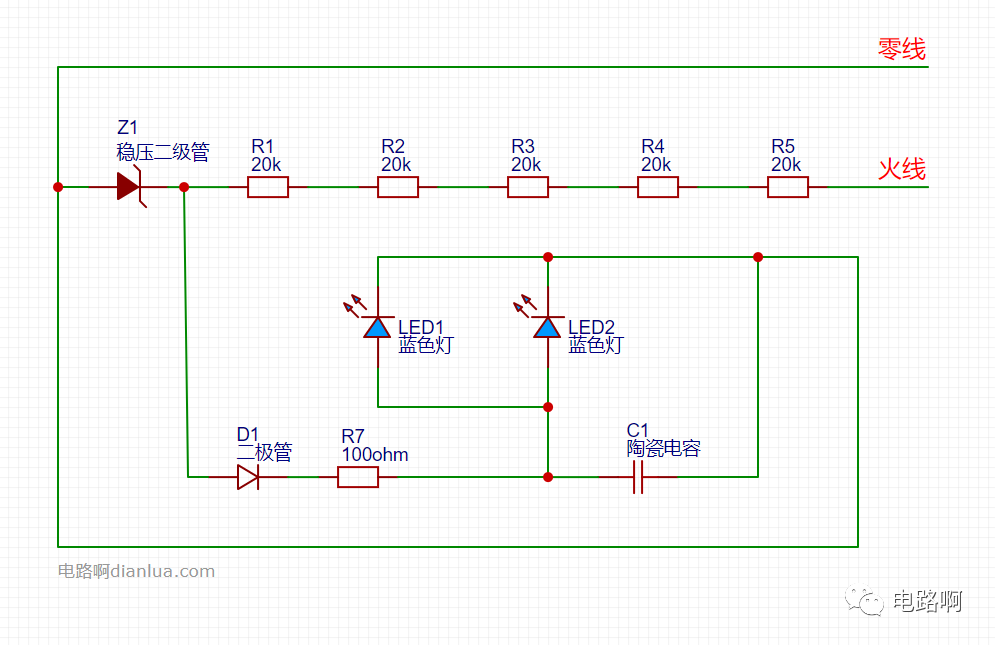

电路板高清图：很容易可以看到，因为电阻R6实际没有上件，所以压电陶瓷蜂鸣片也就没有接入电路中：看来，这个所谓发射“超声波”的压电陶瓷蜂鸣片，其实是做做样子而已！根据电路板实物复原的电路原理图：

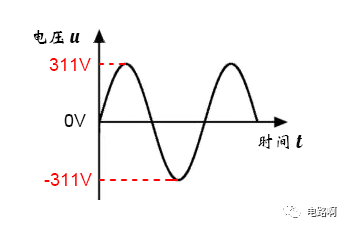

电路原理图是按照实物元器件的对应位置来画的，大家可以对比一下。我们知道市电220V的波形是这样的：

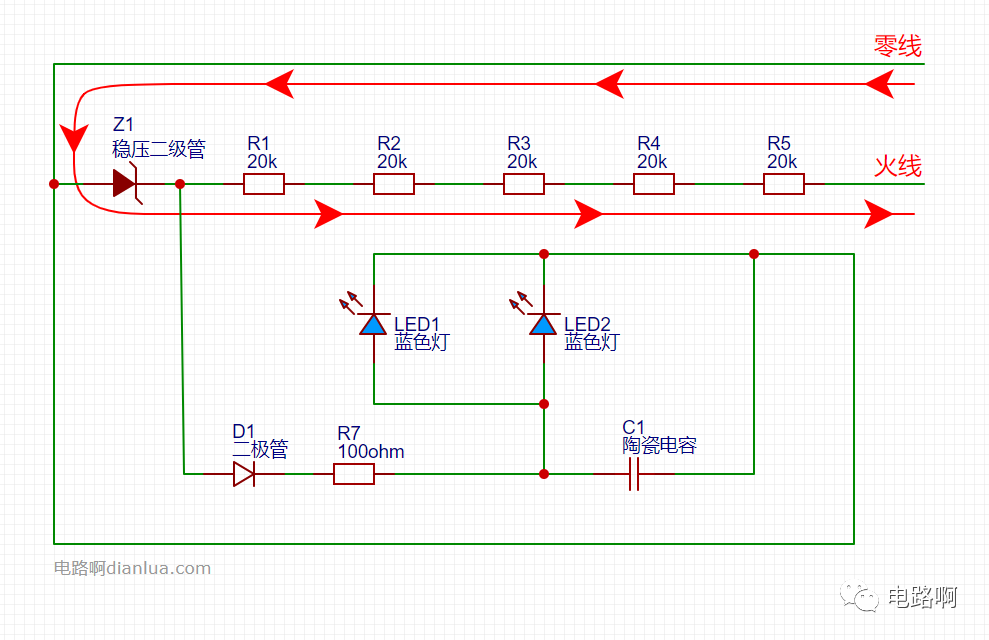

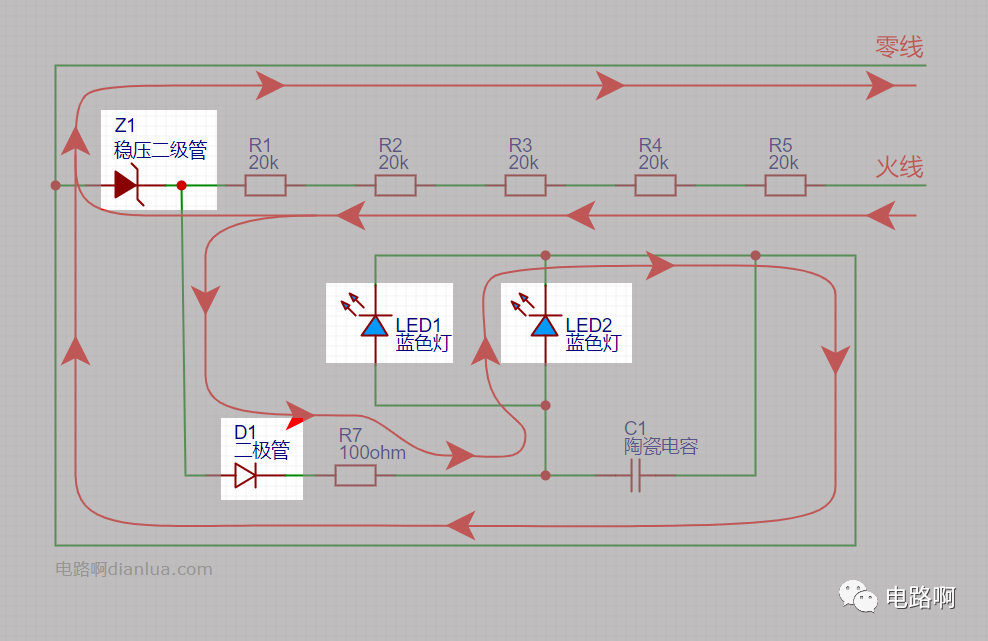

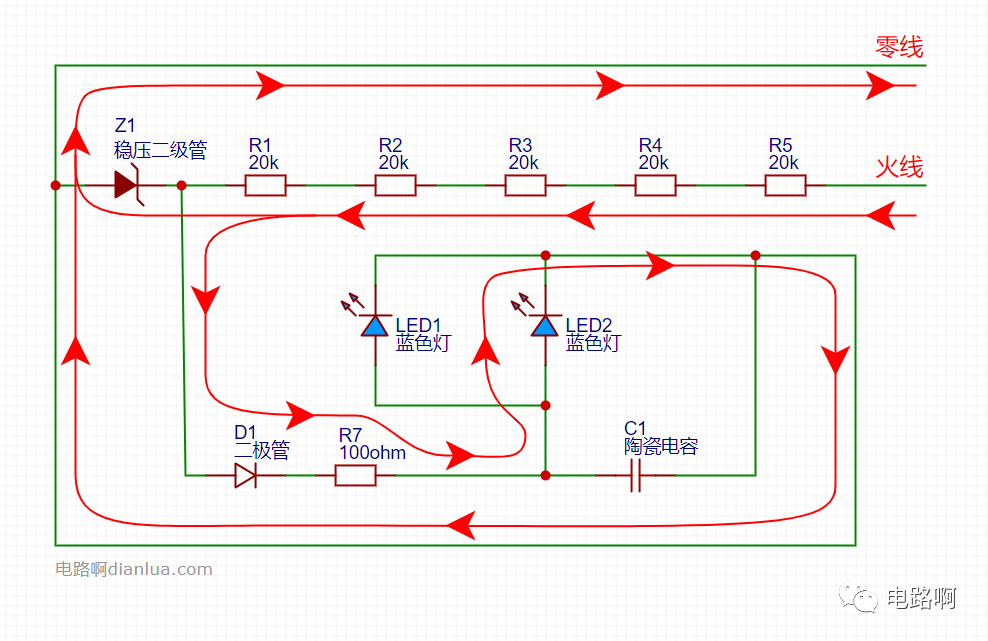

在市电电压正半周时：

此时稳压二极管Z1反向击穿导通，提供一个稳定的电压，比如5.6V。二极管D1正向导通，LED1、LED2也正向导通亮起：

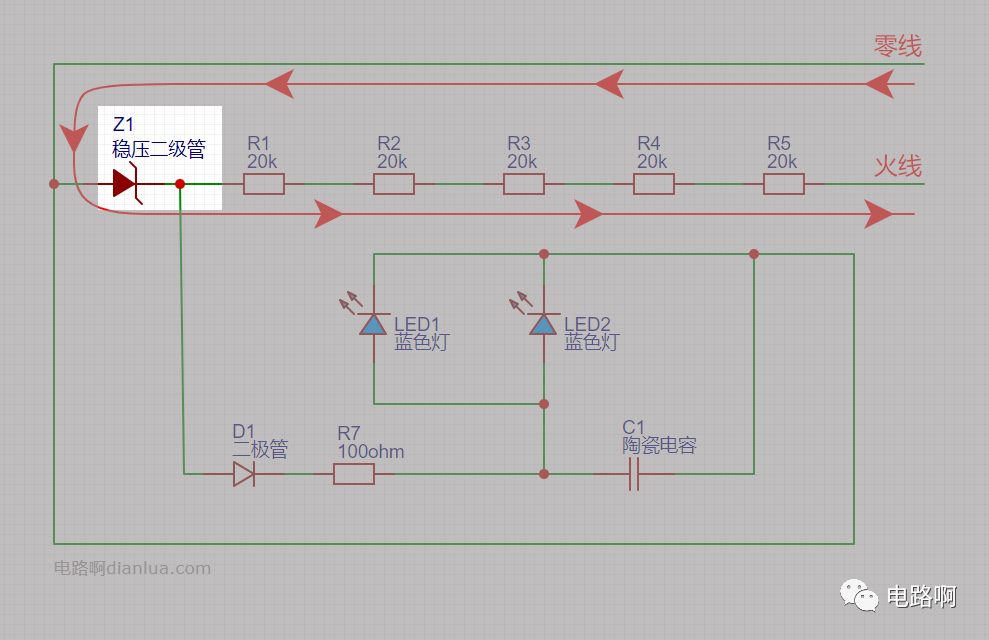

在市电电压负半周时：

此时稳压二极管Z1正向导通，导通电压约0.7V：

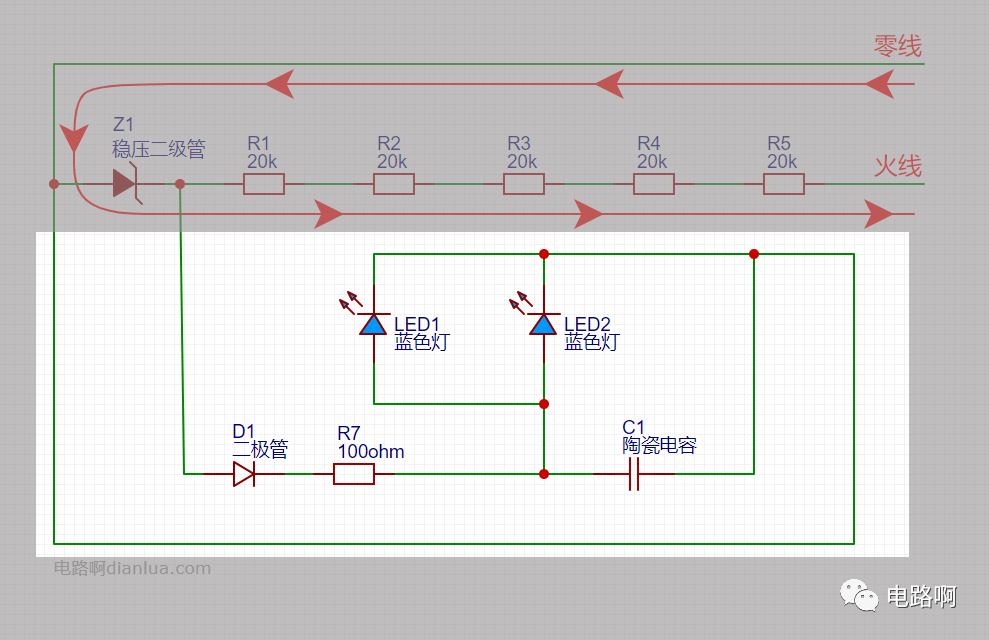

二极管D1反向截止，与稳压二极管Z1并联的这个支路不导通，两个蓝色灯也就不会点亮：

电路到此分析完毕！

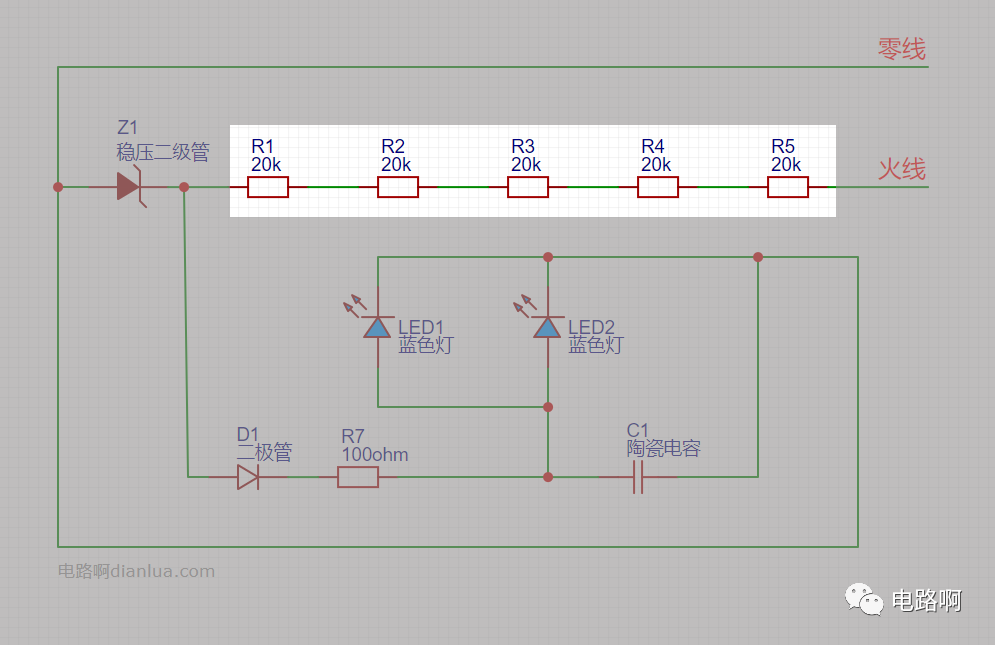

所以拆解的这个“电子驱赶器”，有没有驱赶蚊虫鼠类等害虫的作用，大家心里已经很清楚了。只能说，无良商家太侮辱大家的智商了，谁买了就是妥妥的智商税！最后，给大家留一个问题，为什么这里要使用5个20k的电阻呢，用1个100k的电阻代替不行吗：

在玩电子的路上，希望大家enjoy！参考资料：电子驱蚊器管用吗？拆开的一瞬间令我情不自禁说出了感叹词：https://www.bilibili.com/video/BV19K4y1s7d6?spm_id_from=333.999.0.0END
