讲解三极管的工作状态是由三极管的BE极电压决定的，而并非是B极对电源电压或B极对地电压决定的，这对于理解三极管的放大电路（特别是使用PNP型三极管的放大电路）的理解是异常重要的，

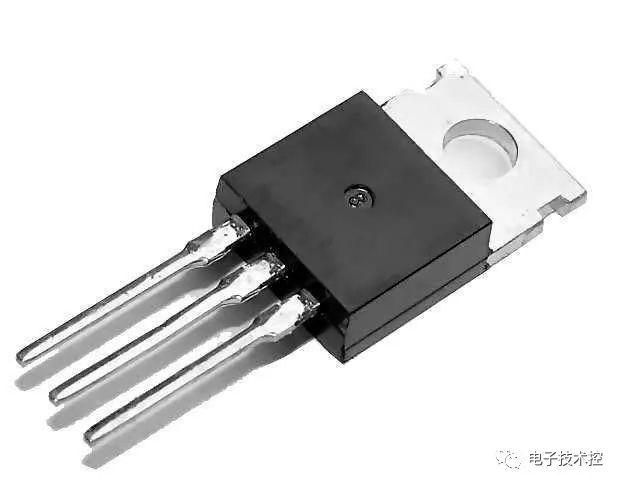

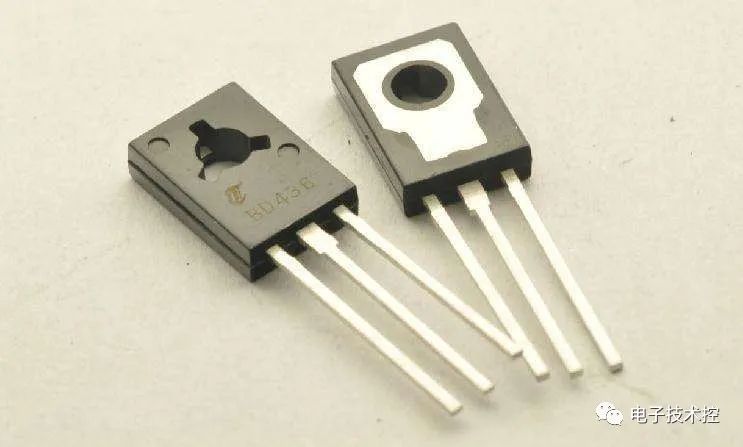

三极管

三极管

三极管

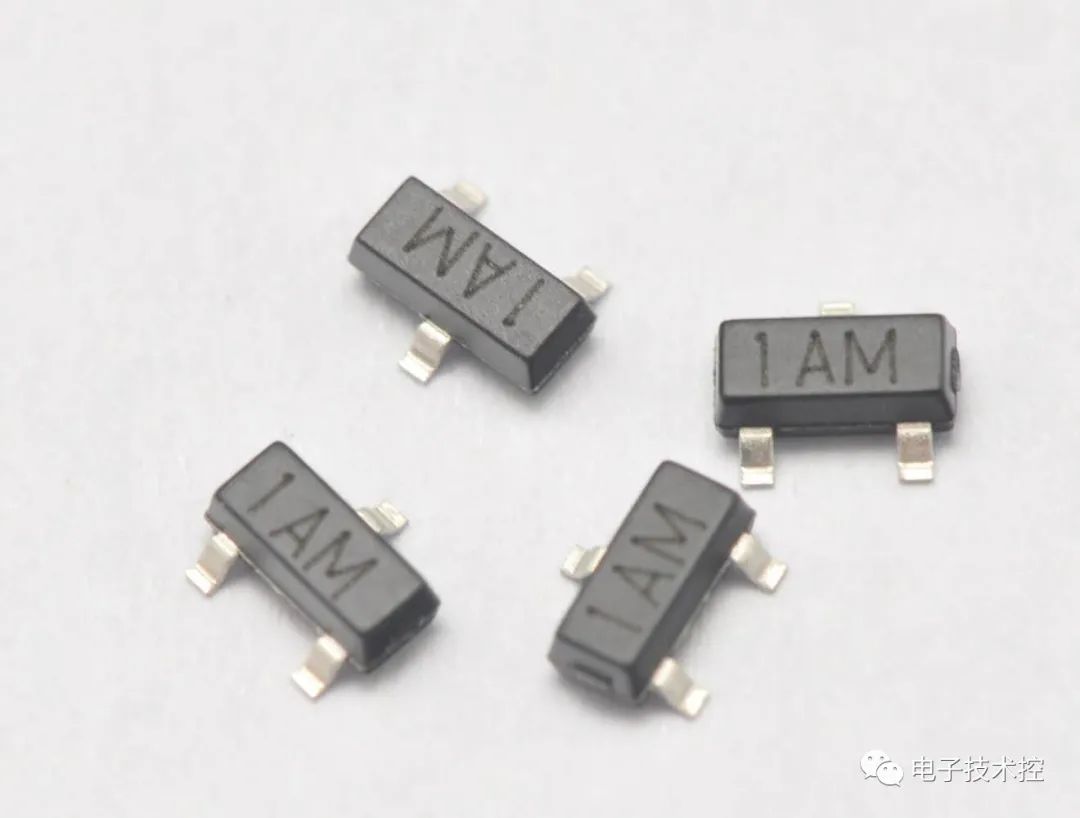

贴片三极管

此文章侧重于讲解三极管的工作状态是由三极管的BE极电压决定的，而并非是B极对电源电压或B极对地电压决定的，这对于理解三极管的放大电路（特别是使用PNP型三极管的放大电路）的理解是异常重要的，请细细品读，谢谢支持

这是一个三端的有源元器件（需要电源才能处理信号的器件），仅需微弱的电流就可以撬动大电流。三极管在电路中用字母Q表示，它分为两个种类，分别是NPN型和PNP型。不管是NPN还是PNP类型都有三个极，分别是基极（B极）、集电极（C极）、发射极（E极）

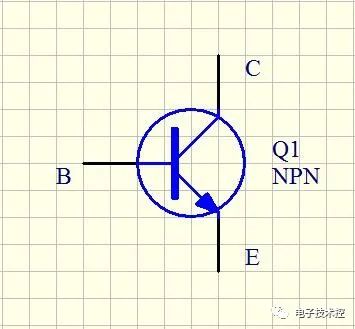

NPN类型

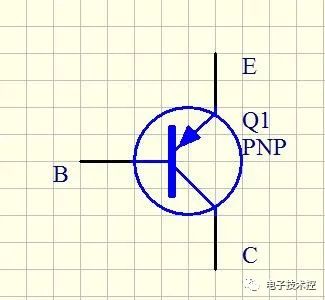

PNP类型

两种类型的三极管的区别仅是电流流入的方向不同罢了，NPN类型是从B极和C极流进，E极流出；PNP类型是从E极流入，C极和B极流出。电流控制型器件，控制极（B极）总是有电流流过，这也是为什么把三极管叫流控型器件的原因

三极管使用需要注意Uce（集电极到发射极电压）、Ube（基极到发射极电压）、Ic（集电极电流）、功耗、工作频率这些关键参数

三极管的三种工作状态

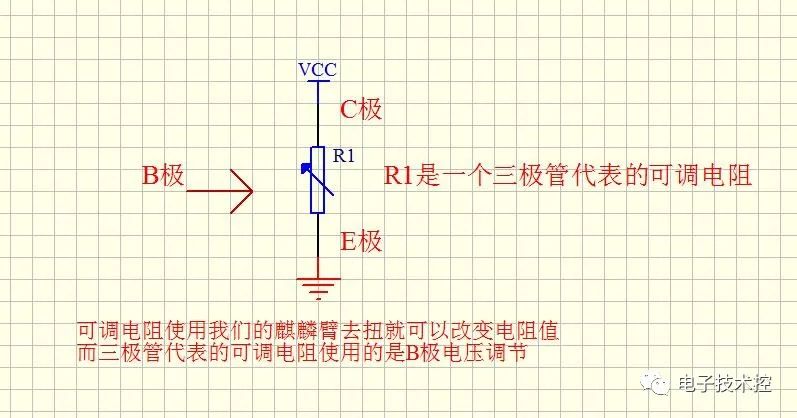

放大--对于NPN型三极管，BE极电压大于0.7V（PNP型是小于0.7V）就可以进入放大区。在这个状态下，可以简单的把三极管看成一个依赖B极电压控制的可变电阻（C极和E极组成一个电阻），为什么这么说呢？根据欧姆定律显然可以看出，电阻变小，电流就会变大，用BE极电压控制这个电阻可以改变流过这个电阻的电流，也就是三极管电流放大特性

截止--在进入放大区之前，BE极电压（把万用表的表笔一个接B极，一个接E极测得的电压叫BE极电压）还需要经过一个截止区（大约为0.7V，三极管特性不一样，这个电压是不一定的，大约0.7V）。在截止区，三极管相当于C极和E极断开

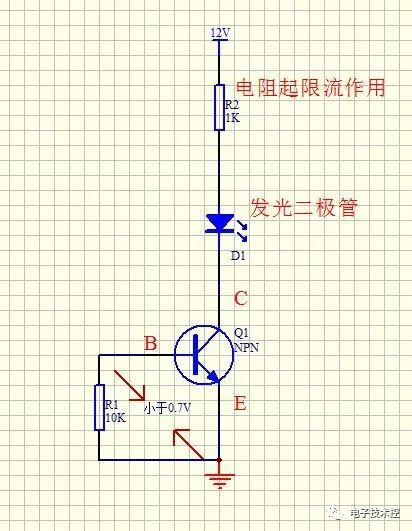

NPN型三极管截止状态

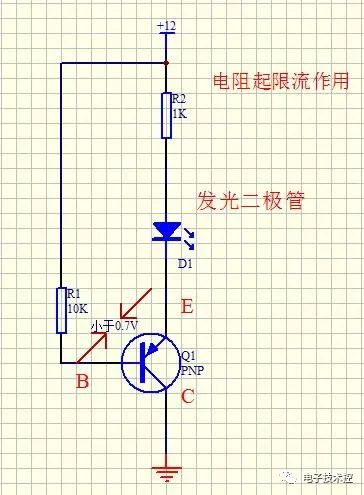

PNP型三极管截止状态

饱和--在NPN型三极管B极电压接近电源电压时（PNP型B极接近地电压），三极管进入饱和区，此时三极管C极和E极相当于短路

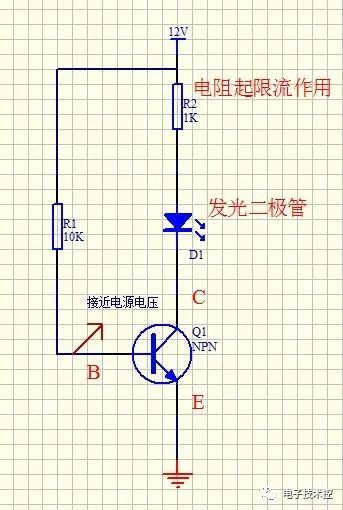

NPN型三极管导通状态

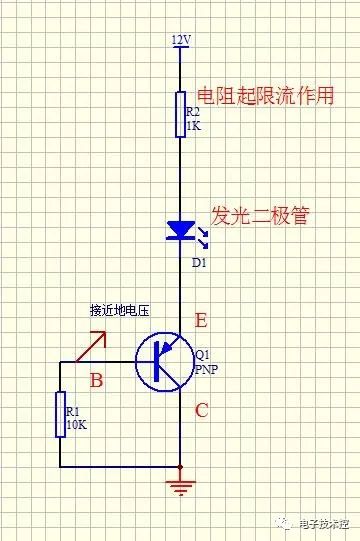

PNP型三极管导通状态

三极管的电流关系

在说三极管电流关系时先说一三极管的直流放大倍数（也可称为β值）--HFE

直流放大倍数HFE描述的是三极管的放大性能，注意！是放大性能，也就是说只有三极管工作在放大状态时，直流放大倍数才有实际意义。HFE的值是根据各型号的三极管而不同的，从几十到几百之间不等。

三极管工作在饱和、截止状态（开关状态）时，为防止三极管过饱和，提高开关特性，一般把直流放大系数统一定为50倍，就是说B极电阻要把电流限制在负载电流的1/50左右。假如负载电流（Ic）等于50mA，调节B极电阻使B极电流（Ib）等于1mA

不管三极管在哪一个工作状态时的电流关系—— Ie = Ib + Ic

在放大状态时的关系——Ie = Ib*（1+HFE）

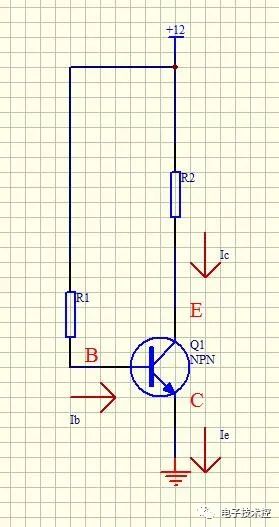

三极管电流
