从仪表盘看车载娱乐系统的进阶之路【互动有礼】

在生活全面迈向智能化的今天

汽车能做的事

远不止载你去远方

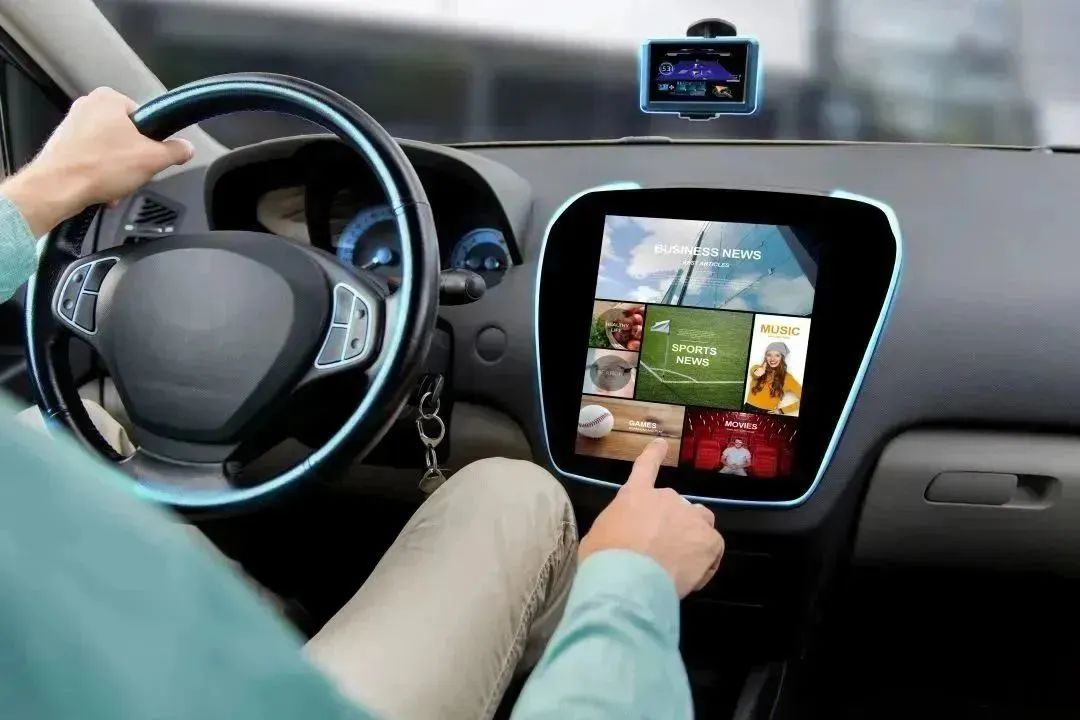

车载娱乐系统为我们的出行带来了更多乐趣，从导航、地图，到音乐、娱乐，再到语音助手、自动泊车等，方寸之间延伸着汽车作为智能终端的无限可能性。

*文末互动有礼

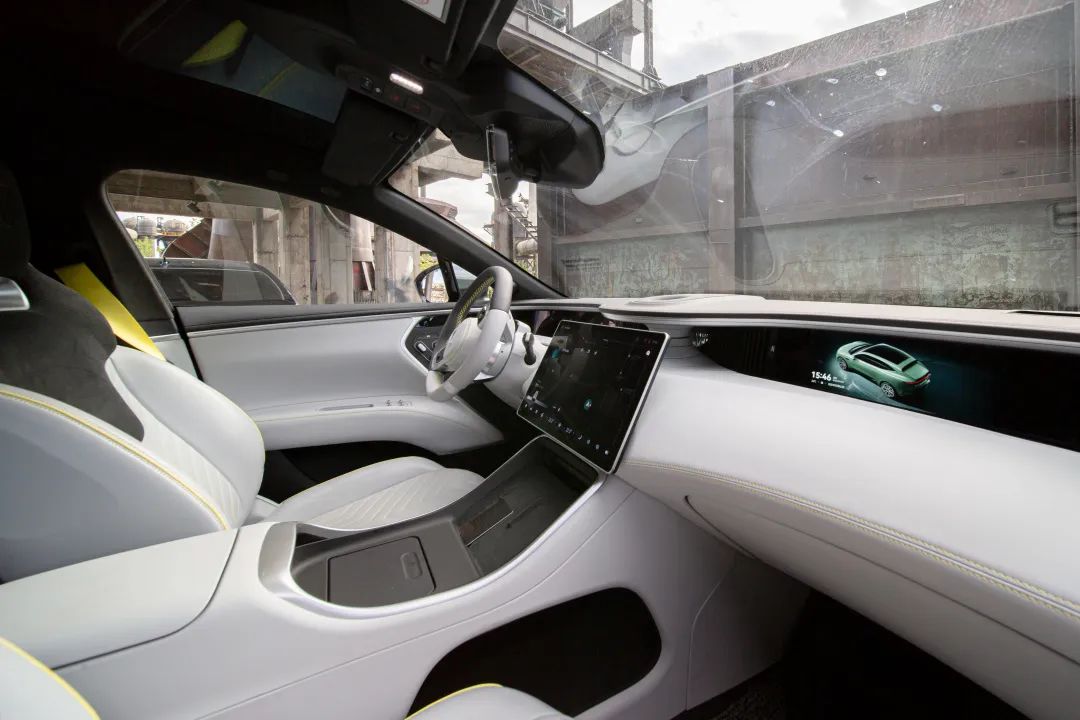

在软件定义汽车的时代下，汽车仪表盘体现了车载娱乐系统智能化进阶的一部分。随着车联网和智能座舱技术不断演变，车载娱乐系统所搭载的功能越来越丰富。其中汽车仪表盘作为车辆的信息中心，同时也作为人车交互的主要窗口，其技术和形式也不断推陈出新，从最基本的油耗、车速等简单信息显示，到整车状态的全方位智能化实时监控显示。新一代的汽车仪表盘主要在以下几个方面提升驾乘体验感：

● 提高车内空间的利用率

●减轻车身的重量

●增加汽车的续航能力

除此之外，仪表盘的进化还让驾驶员减少了低头或扭头的动作频率，大大提升了行车安全性。

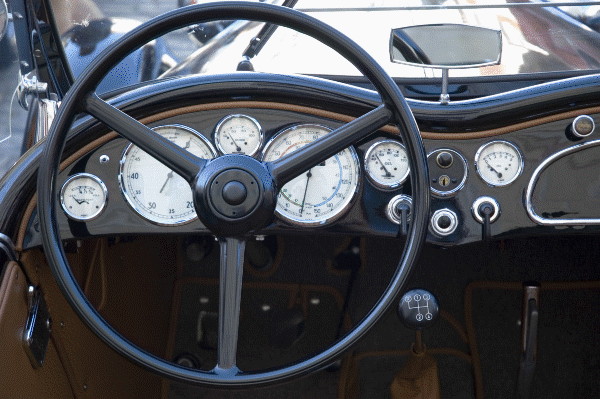

汽车仪表盘进化演示动图

汽车芯片与操作系统是推进汽车仪表盘不断进化的重要部分，瑞萨互联Android仪表盘方案提供了车载娱乐应用开发所需的所有模块和外设，可帮助大家简化设计、缩短开发时间。

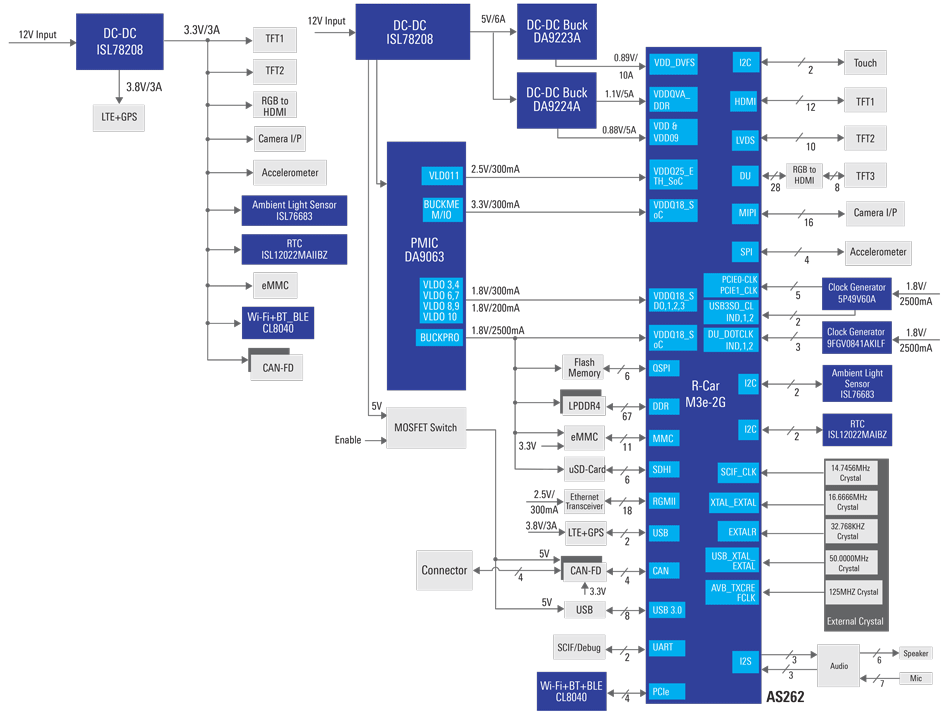

系统框图

瑞萨互联Android仪表盘方案基于R-Car M3e-2G片上系统（SoC）设计，本SoC采用2xCA57、4xCA53和1xCR7内核。其定制板附带无线连接选项，如Wi-Fi、Bluetooth®、蓝牙低功耗（LE）、LTE、GPS等。所有外界信息都可以通过双CAN/FD进行通信。此外，它还支持三个显示器连接和多个启动选项，用户可根据自己需求进行选择。

主要器件介绍

●本方案核心控制单元R-Car M3e/M3e-2G片上系统（SoC）是一款用于中等级别车载计算系统的SoC，其支持2GHz运行，能够提供更高的CPU性能，可广泛用于车载信息系统、低端集成驾驶舱、连接网关和中央服务器等设计中。

●在电源设计方面，本方案应用了ISL78208开关稳压器、DA9223-A、DA9224-A PMIC和DA3063系统主PMIC。其中，ISL78208是一款宽VIN双通道标准降压稳压器，每个通道可提供3A的连续输出电流。DA9223-A、DA9224-A和DA9063是适用于车载应用的电源管理芯片，这些产品符合AEC-Q100二级认证，具有显著的可扩展性和灵活性，可以轻松满足广泛的SoC系统电源规范，有助于设计工程师在整个设计过程中优化电源需求。不仅如此，DA9223-A、DA9224-A和DA9063还具有优异的散热设计，可以满足汽车系统的高温环境。

●在无线连接设计方面，方案采用了高性能、高度集成的Wi-Fi 6 (802.11ax) R2单PCIe芯片——CL8040，该芯片通过将两个Wi-Fi 6无线电结合到单个11×11mm PCIe芯片中，可提供与其尺寸相符的最佳Wi-Fi网络性能。在性能上，CL8040搭载两个并发双频Wi-Fi 6无线电，采用4T4R架构，可将聚合PHY/数据链路速度驱动至4.8Gbps。

●除此之外，本方案还集成了9FGV0841带有8通道输出超低功耗时钟发生器、5P49V60可编程时钟发生器以及ISL12022MA低功耗实时时钟（RTC）、ISL76683环境光传感器等产品。

借助这些产品优势，瑞萨互联Android仪表盘方案可支持开发面向信息娱乐的Android系统、面向汽车仪表应用的FreeRTOS系统，以及管理程序（Hypervisor）系统。

在您的开发之旅中，瑞萨电子还提供包括完整的文档、硬件和软件包以及示例应用程序，帮助您加快开发的脚步！您可点击文末阅读原文查看产品页了解详细介绍。
