拆解报告：华湳通20W快充充电器

前言

深圳市华湳通电子科技有限公司于2013年成立，主要产品为电源适配器，手机充电器和数据线等，集研发、生产和销售于一身。充电头网拿到了华湳通电子推出的20W充电器，根据插脚不同和输出接口不同，共分为十个款式。

根据输出接口的不同，充电器分为1C1A双口与单USB-C接口两种配置，1C1A双口版本两个接口均支持快充，双口同时输出时为5V3A，下面就选取美规版本进行拆解，看看内部的用料和设计。

华湳通20W快充充电器外观

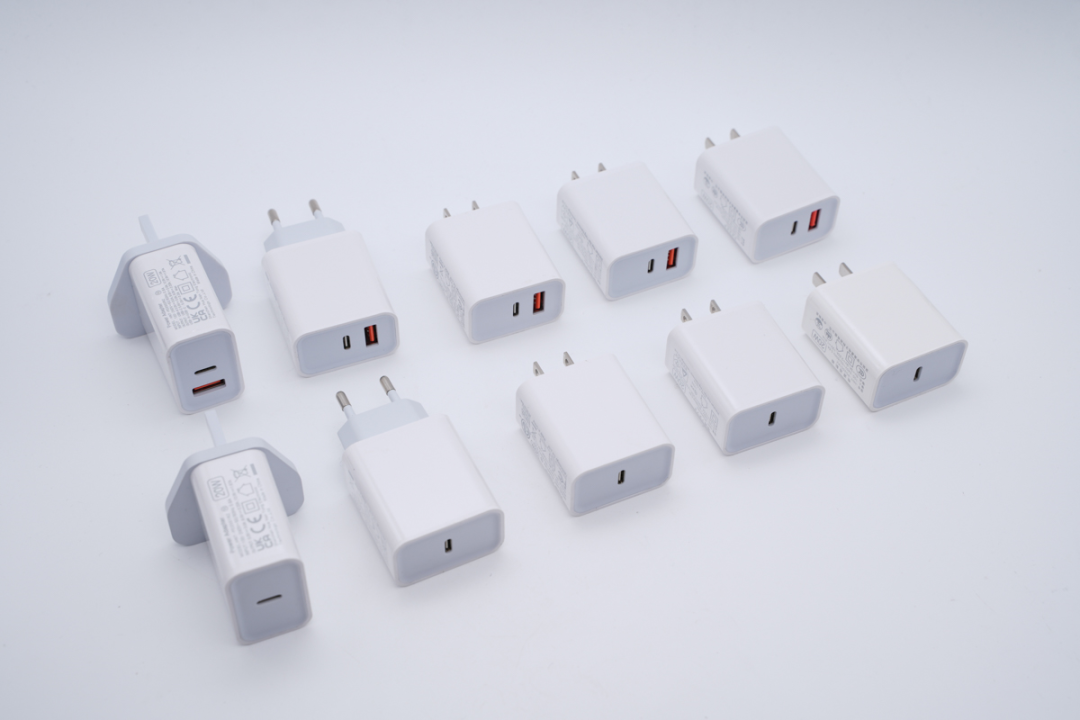

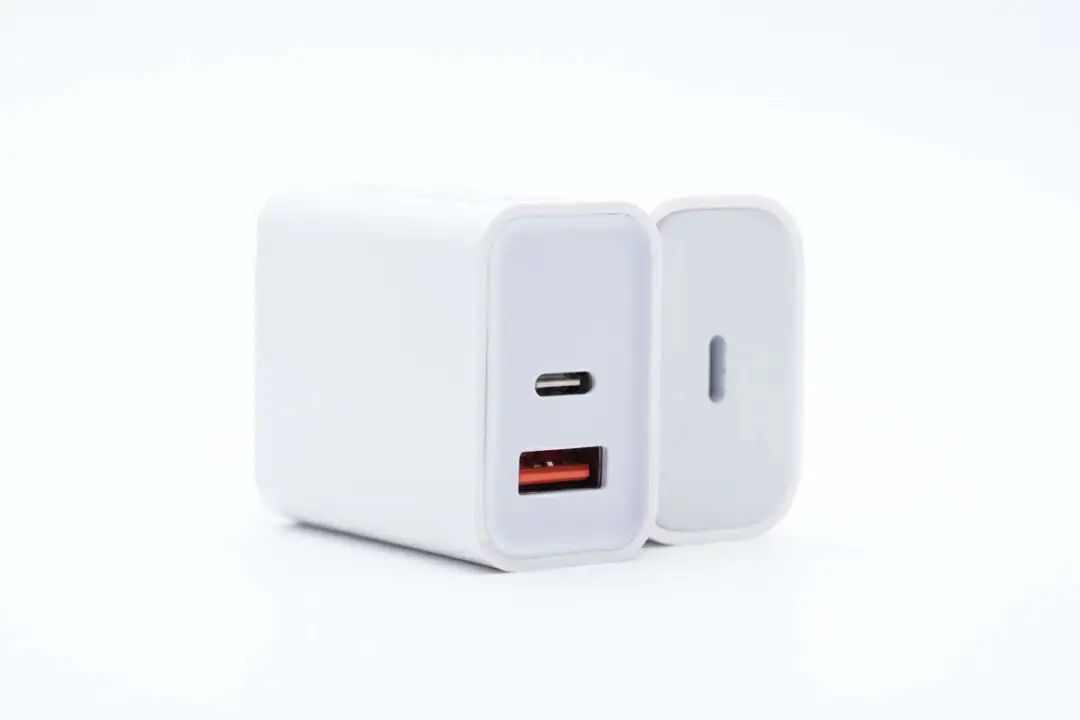

华湳通20W充电器有单USB-C口和1A1C双口两种配置可供客户进行选择，虽说接口数量不同，但两款充电器外观设计以及内部用料方案基本一样。

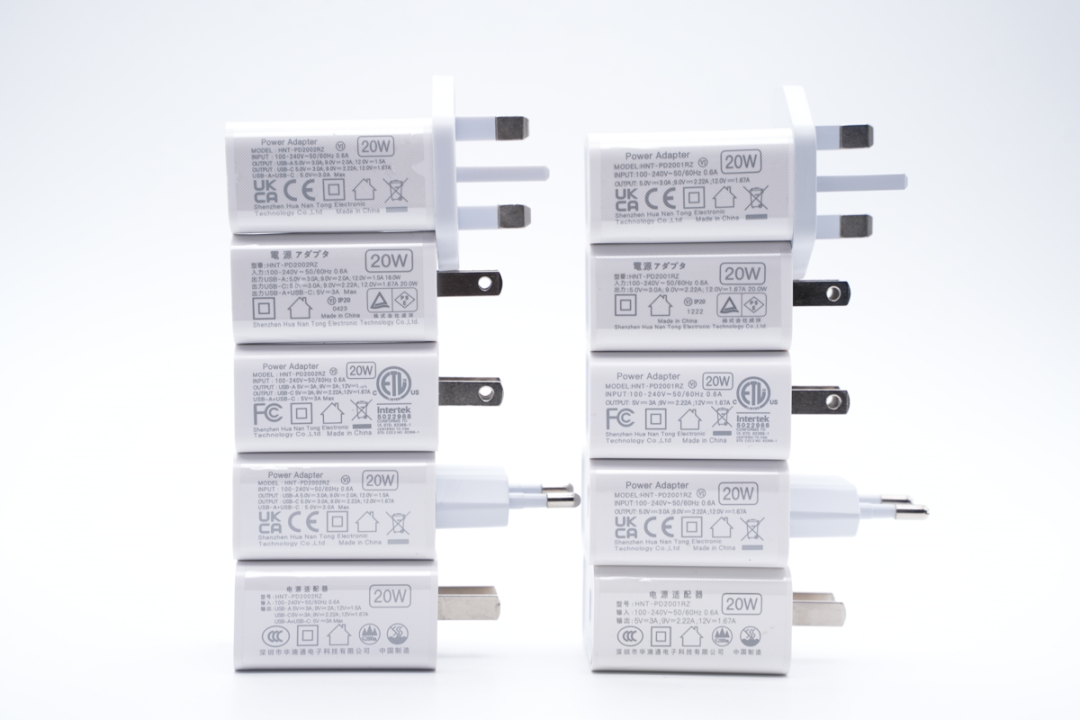

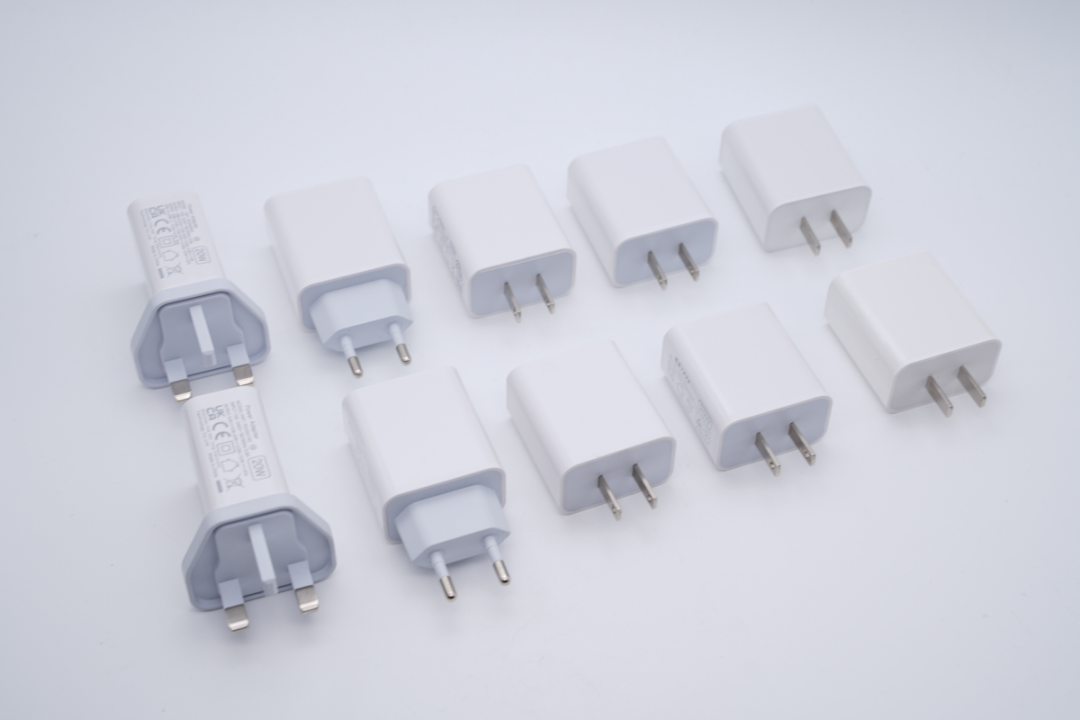

两款充电器均支持国标、美规、日规、英规、欧规五种插脚可选。

同时充电器也都通过了ETL、PSE、CCC、CE、UKCA、FCC等相应的安规认证，质量可靠性有保证，客户可根据需求放心进行选择。

下面充电头网以美规版本为例进行外观和拆解部分的介绍。

华湳通20W充电器采用经典直板造型，腰身白色外壳高光亮面处理，输入输出端外壳灰色磨砂，配色方面和苹果原装20W充电器的一样。

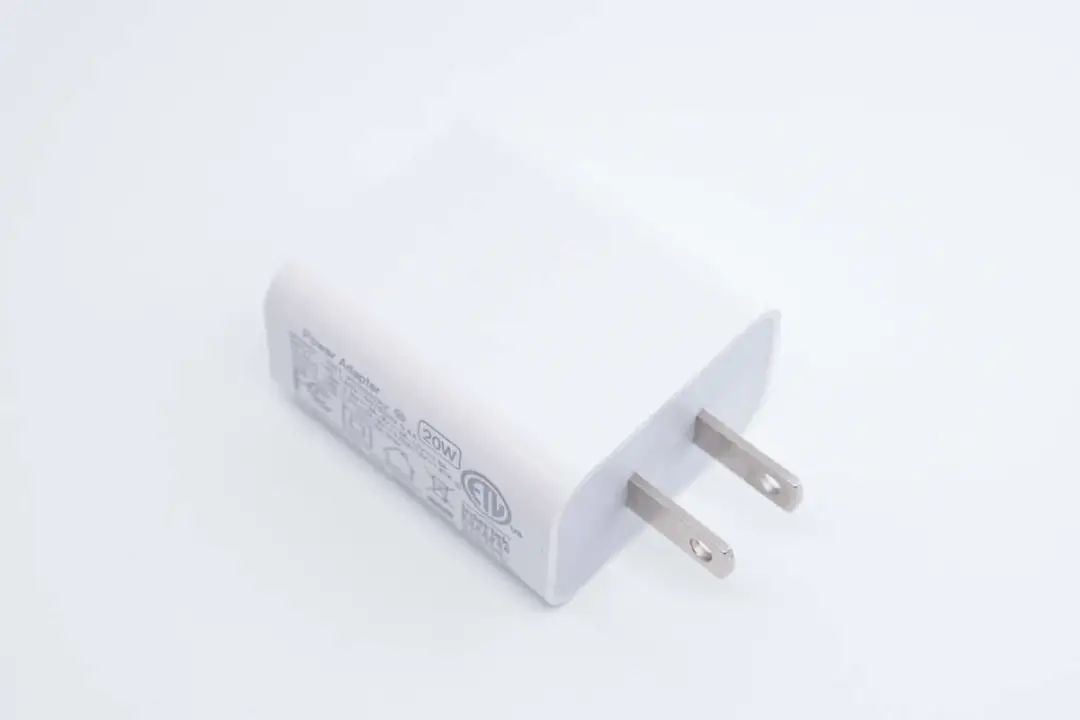

充电器插脚也是固定式，这款为美规。

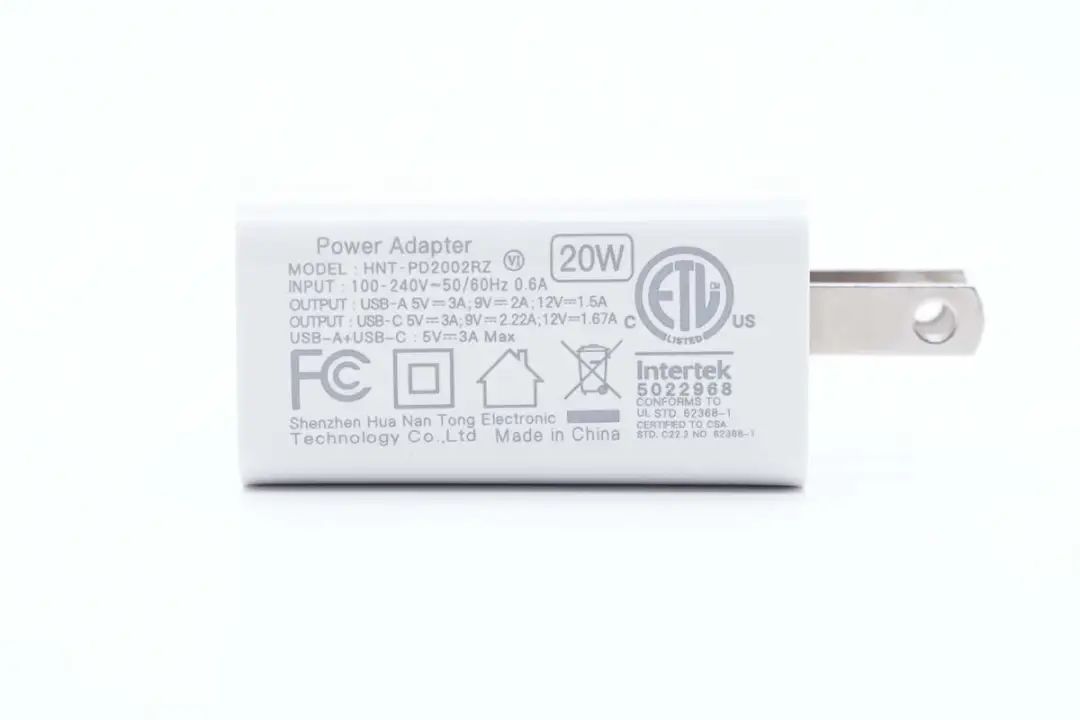

机身一侧印有充电器参数

型号：HNT-PD2002RZ

输入：100-240V~50/60Hz 0.6A

输出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

USB-A+USB-C：5V3A

充电器通过了FCC、ETL认证。

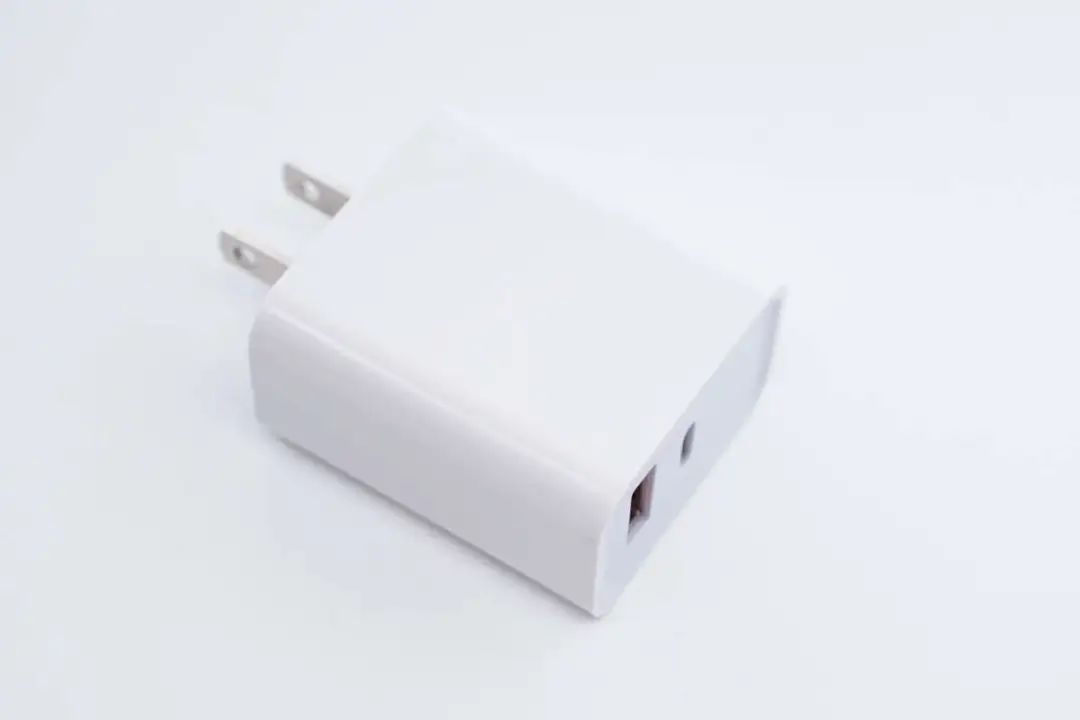

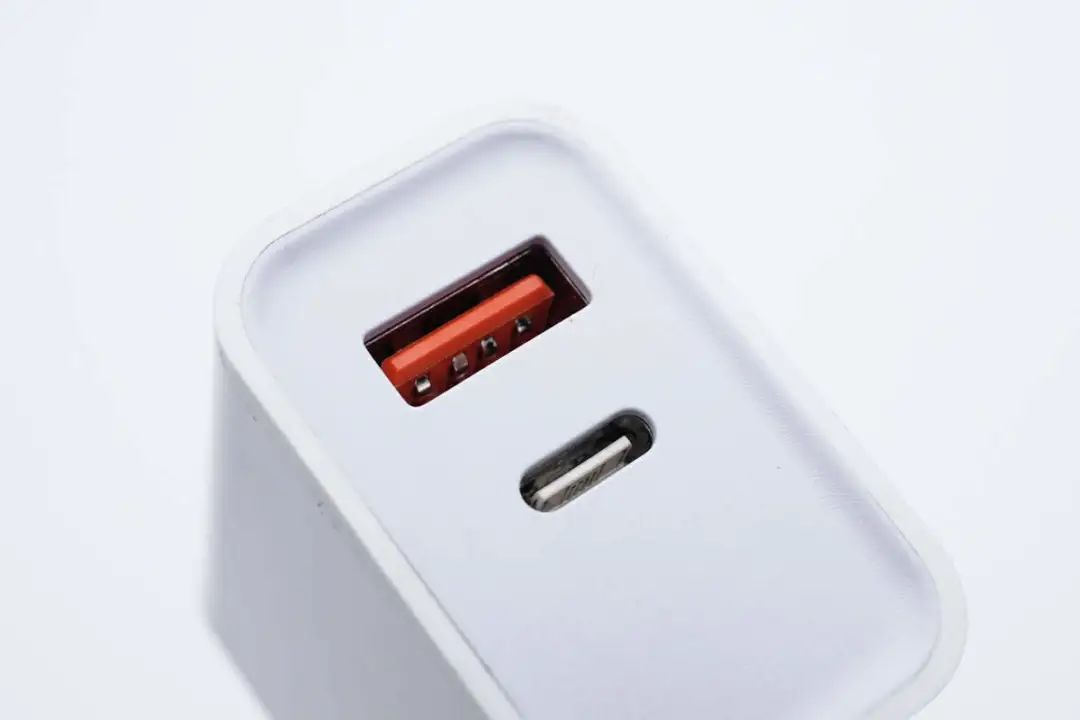

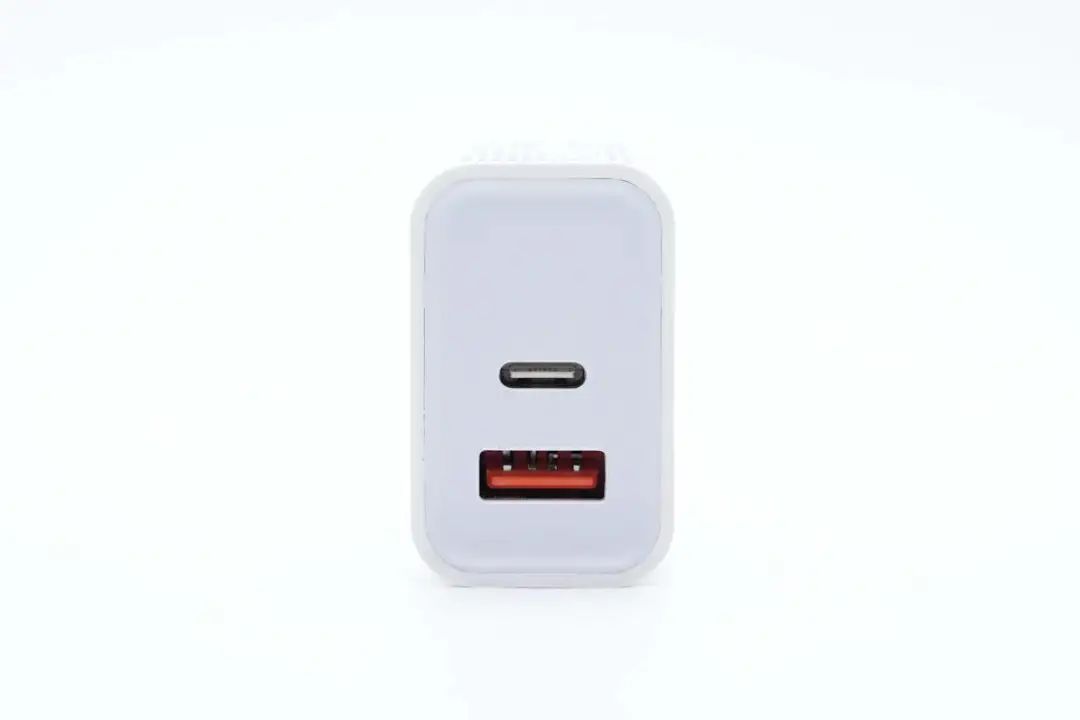

输出端配备1A1C双输出接口，分别采用橘红色和白色胶芯。

输出端外壳设计也很有特点，做了内凹设计。

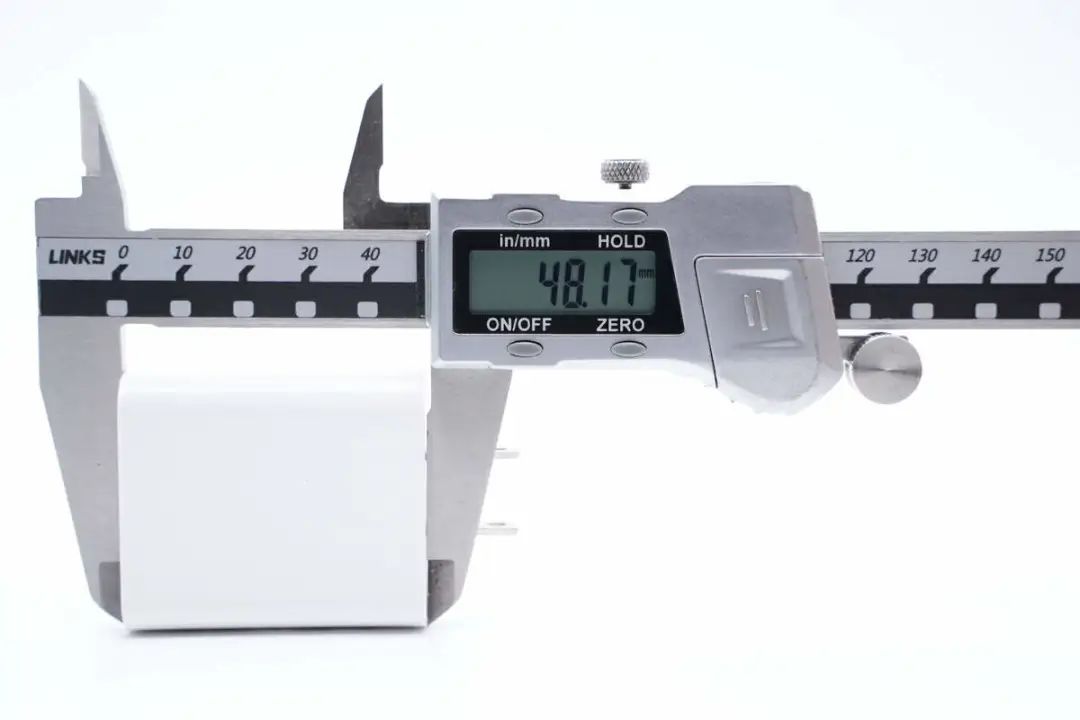

测得充电器机身长度为48.17mm。

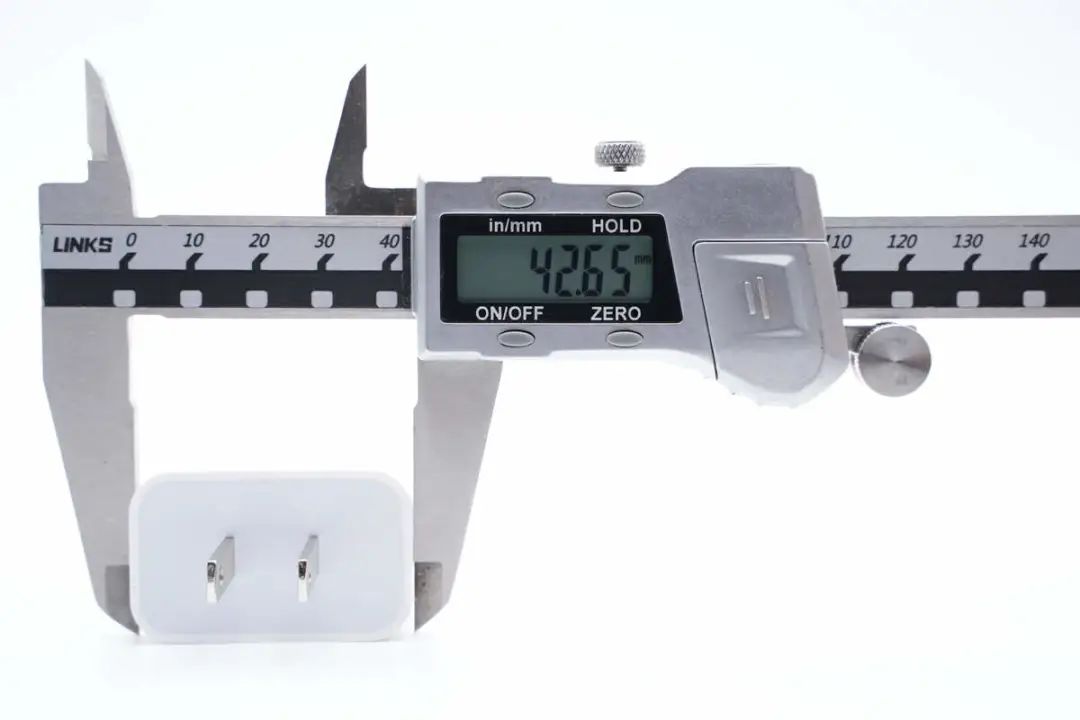

宽度为42.65mm。

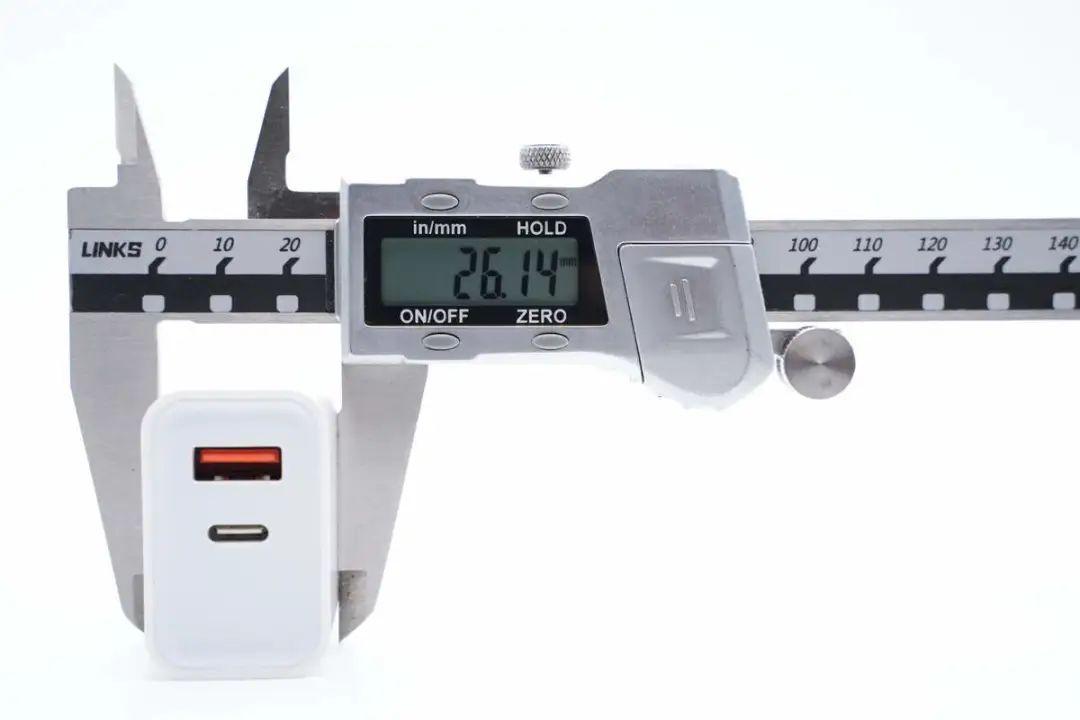

宽度为26.14mm。

和苹果20W充电器对比，两者宽度相当，华湳通这款机身稍长一点。

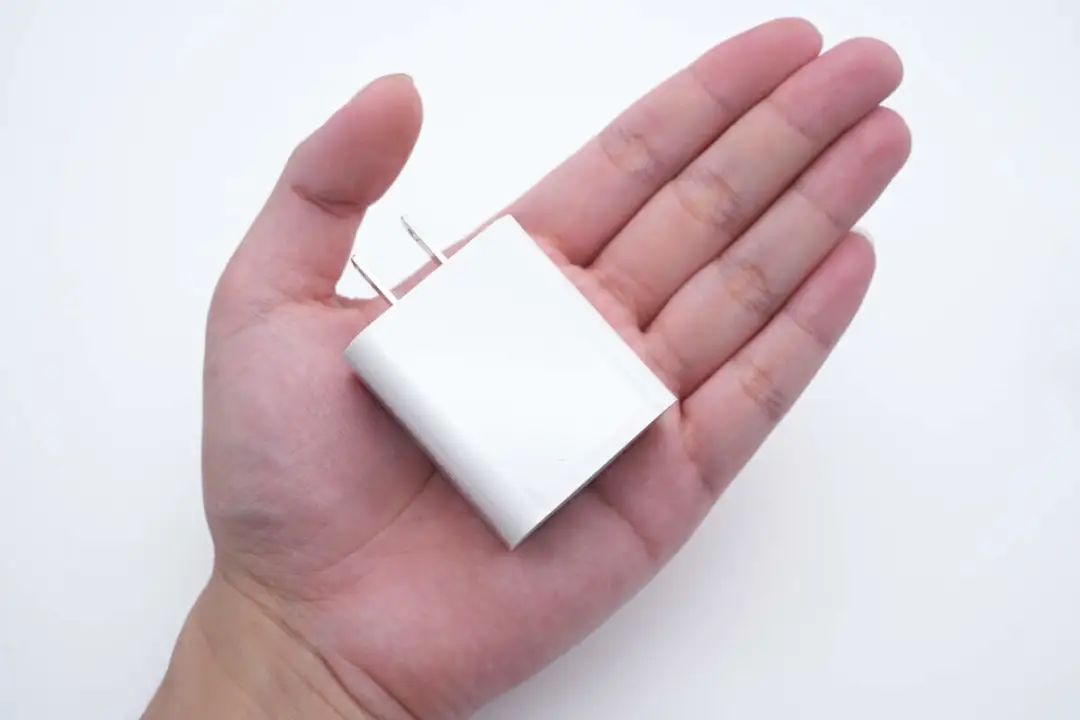

充电器拿在手上的大小直观感受。

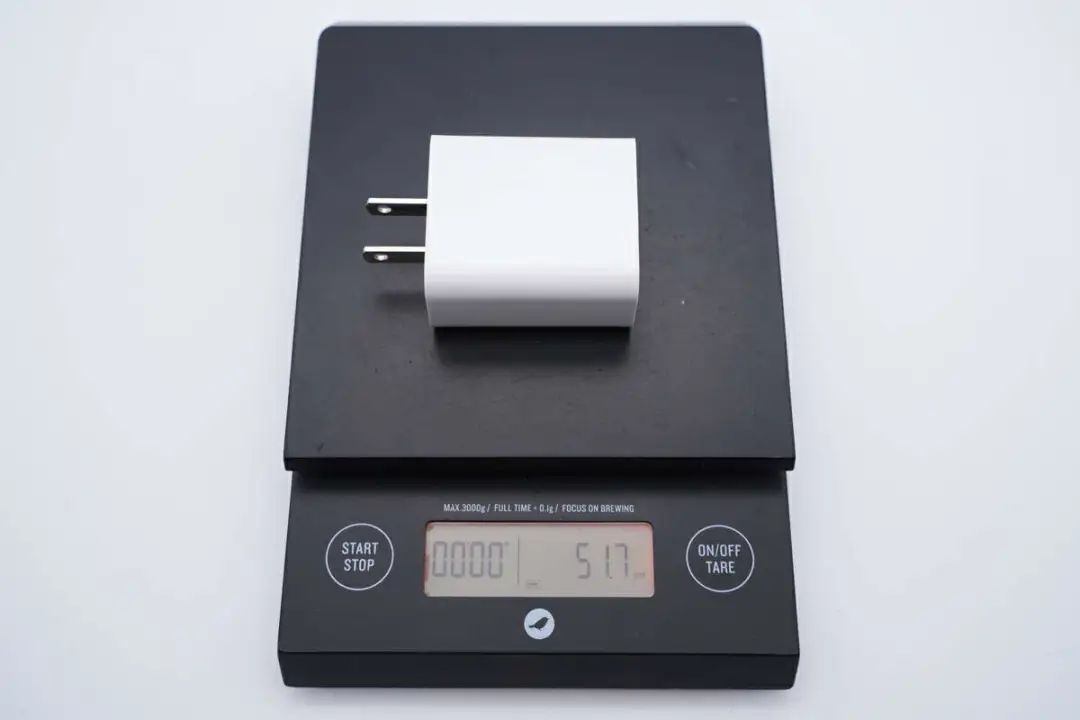

另外测得充电器净重约为52g。

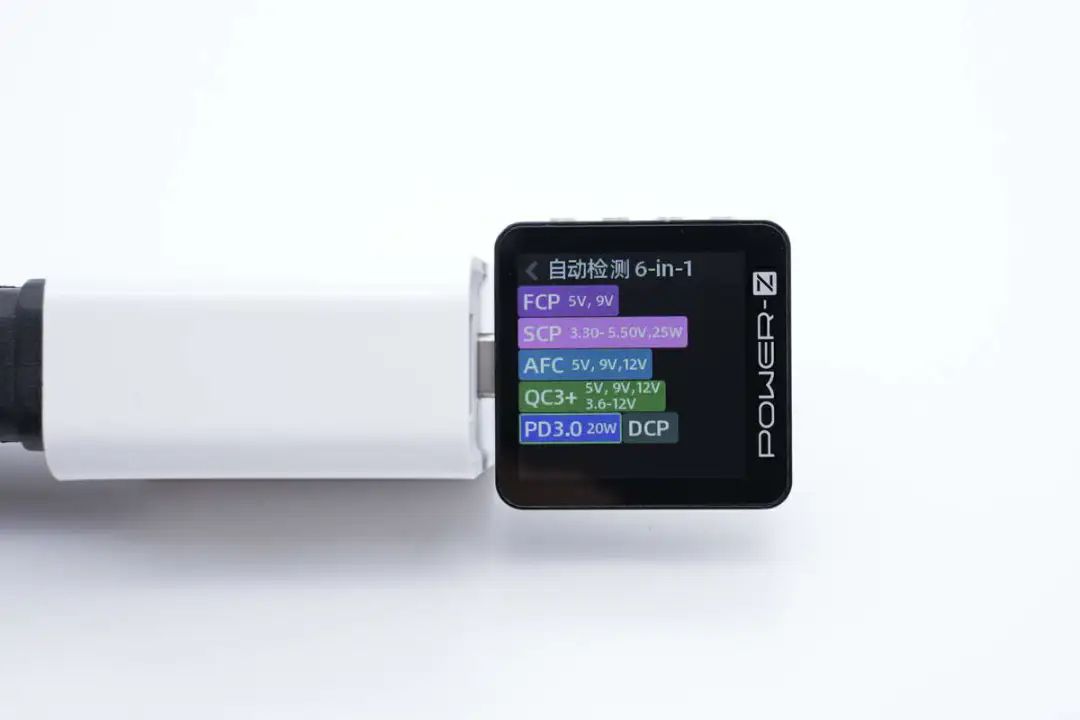

使用ChargerLAB POWER-Z KM003C测得充电器支持FCP、SCP、AFC、QC3+、PD3.0、DCP充电协议。

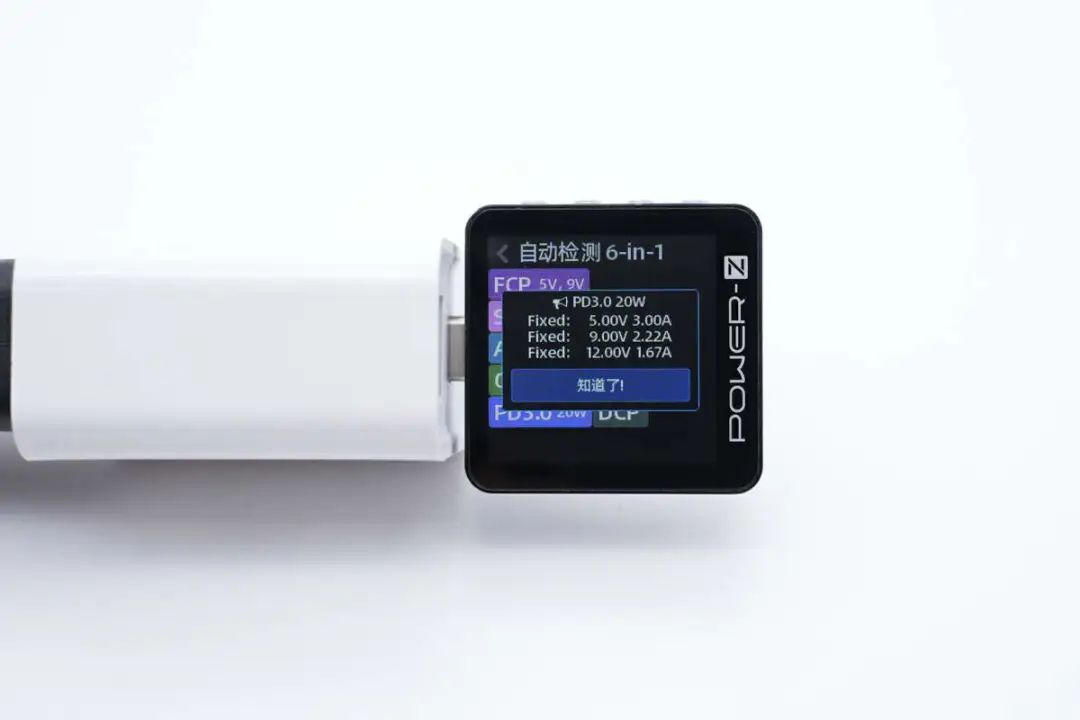

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

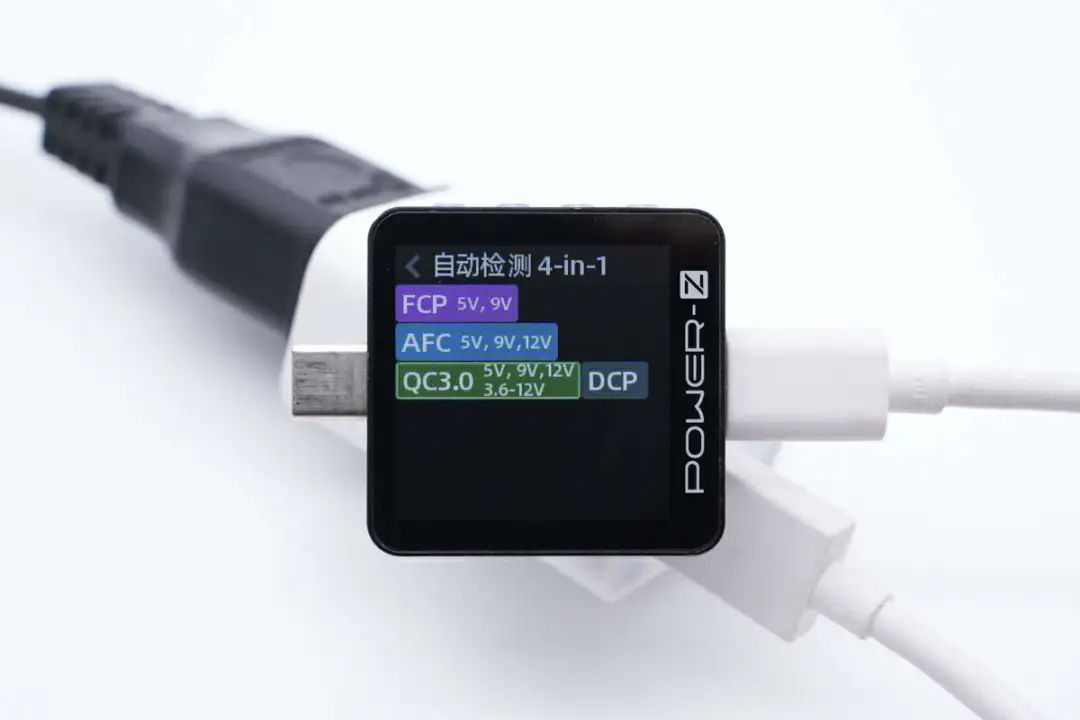

测得USB-A口具备FCP、AFC、QC3.0、DCP充电协议。

华湳通20W快充充电器拆解

对华湳通这款20W快充的外观、大小和性能有了基本了解后，下面就对充电器进行拆解，看看内部做工用料如何。

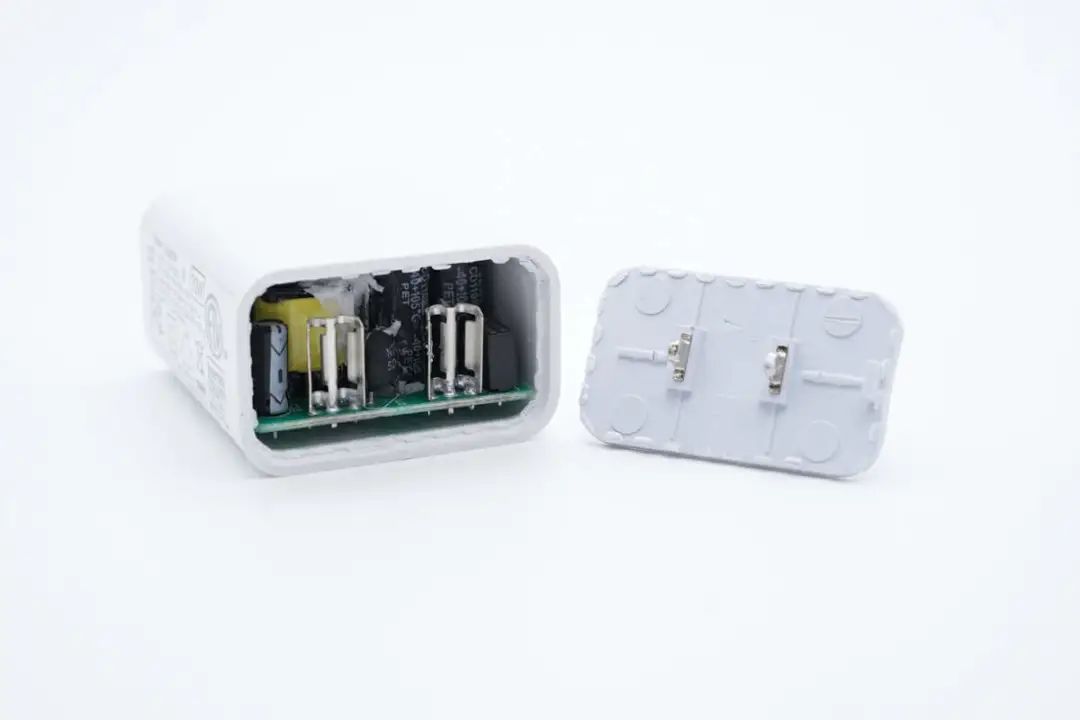

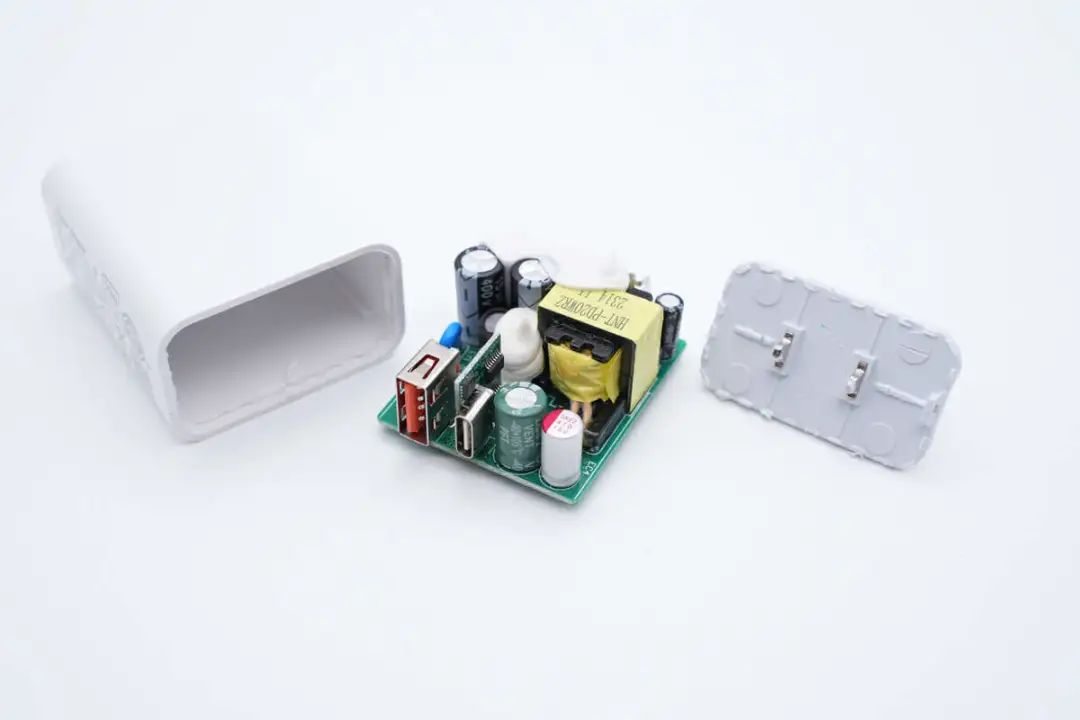

沿壳体接缝拆开充电器外壳，AC插脚通过夹片连接到PCBA模块供电。

抽出内部PCBA模块，变压器打胶固定。

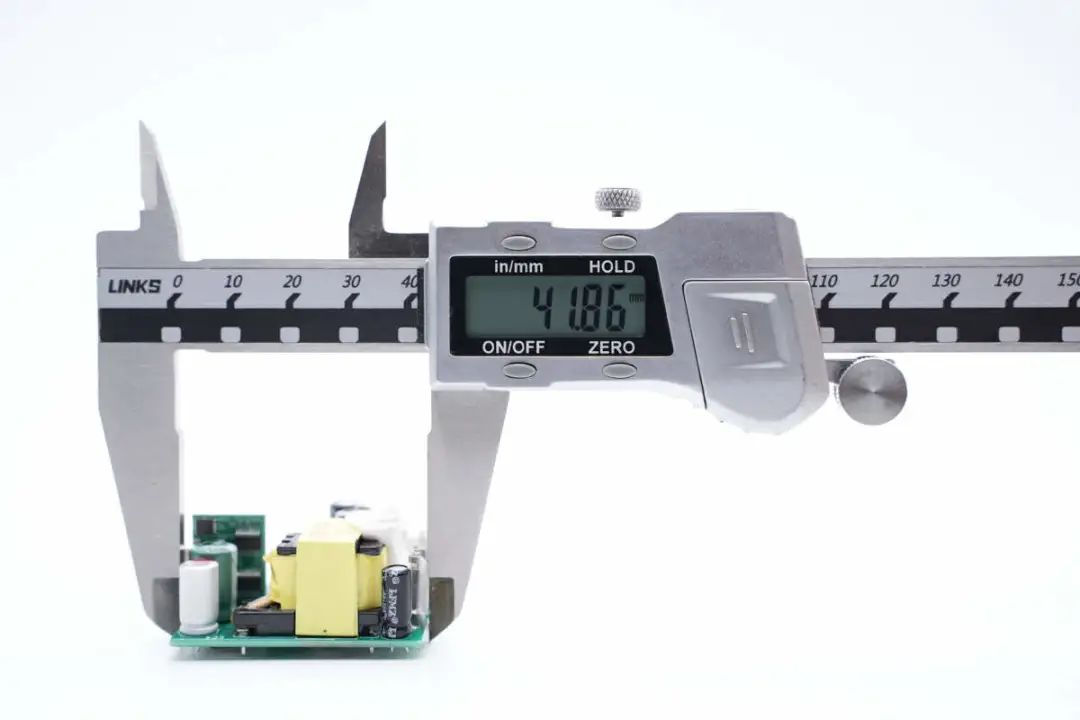

使用游标卡尺测得PCBA模块长度约为41.86mm。

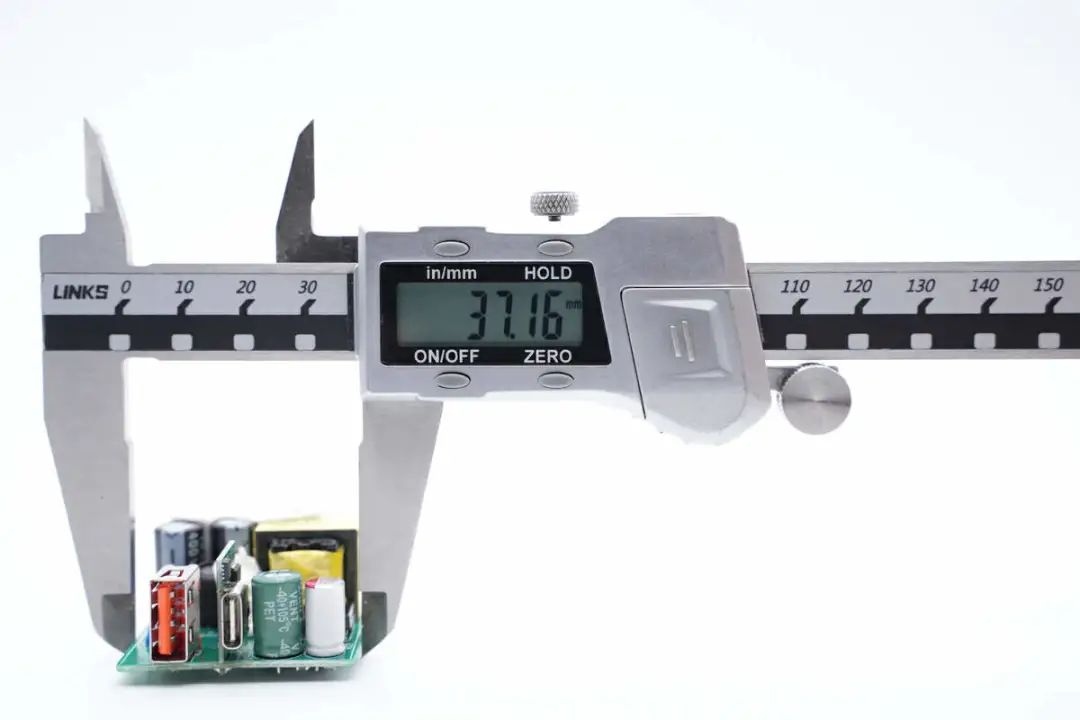

PCBA模块宽度约为37.16mm。

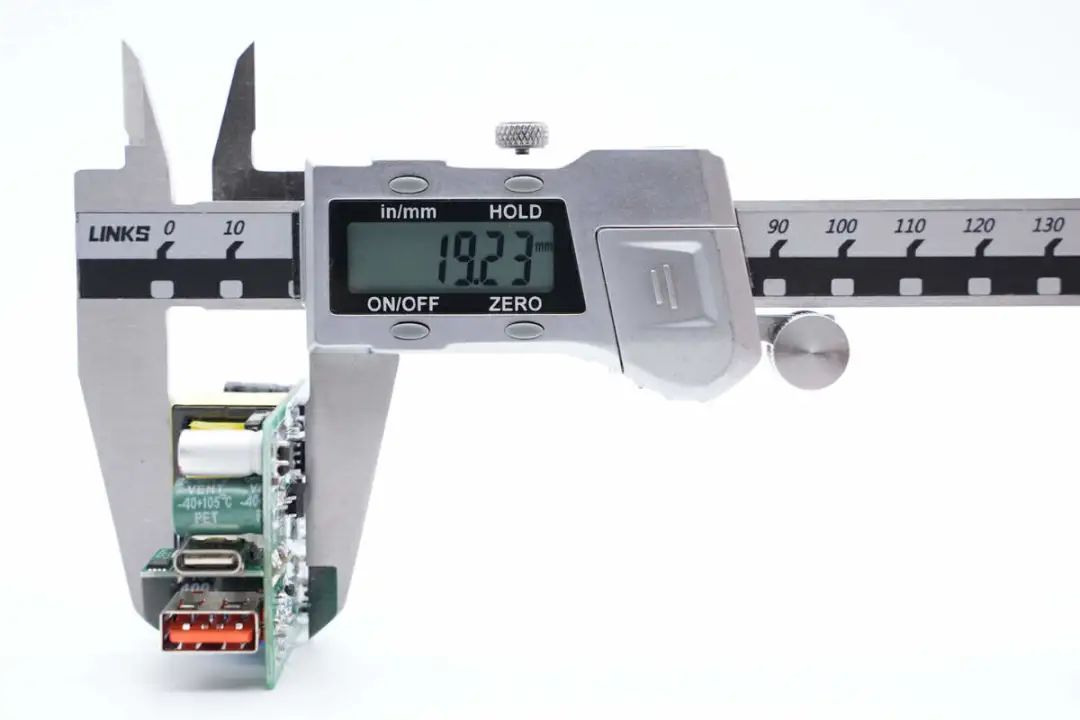

PCBA模块厚度约为19.23mm。

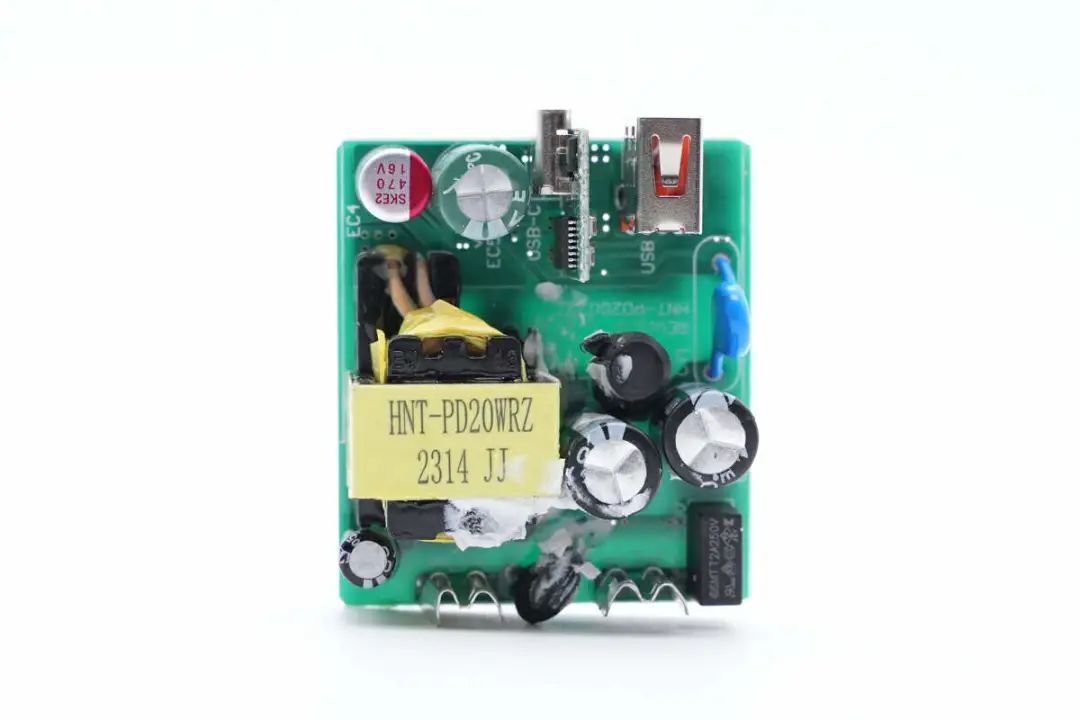

PCBA模块正面一览，底部焊接NTC热敏电阻，保险丝，高压滤波电容和差模电感。左侧焊接变压器，上方焊接滤波电容。USB-C母座焊接在垂直小板上，协议芯片也焊接在同一块小板上。

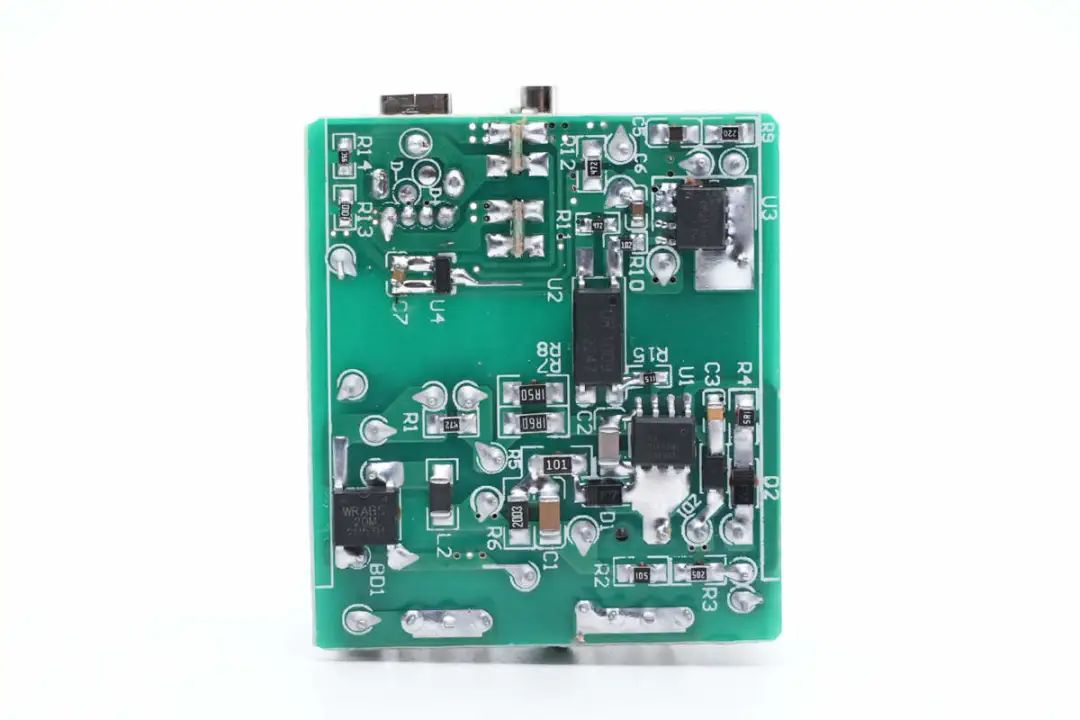

PCBA模块背面一览，左侧下方为输入整流桥，右侧焊接初级主控芯片，光耦，上方焊接同步整流芯片。

通过对充电器PCBA的观察，华湳通这款20W充电器采用QR开关电源，同步整流输出。输出电压由协议芯片通过光耦反馈进行控制调节，满足快充不同电压的输出需求，实现单口快充，双口5V的输出策略。下面我们就从输入端开始了解这款充电器的用料。

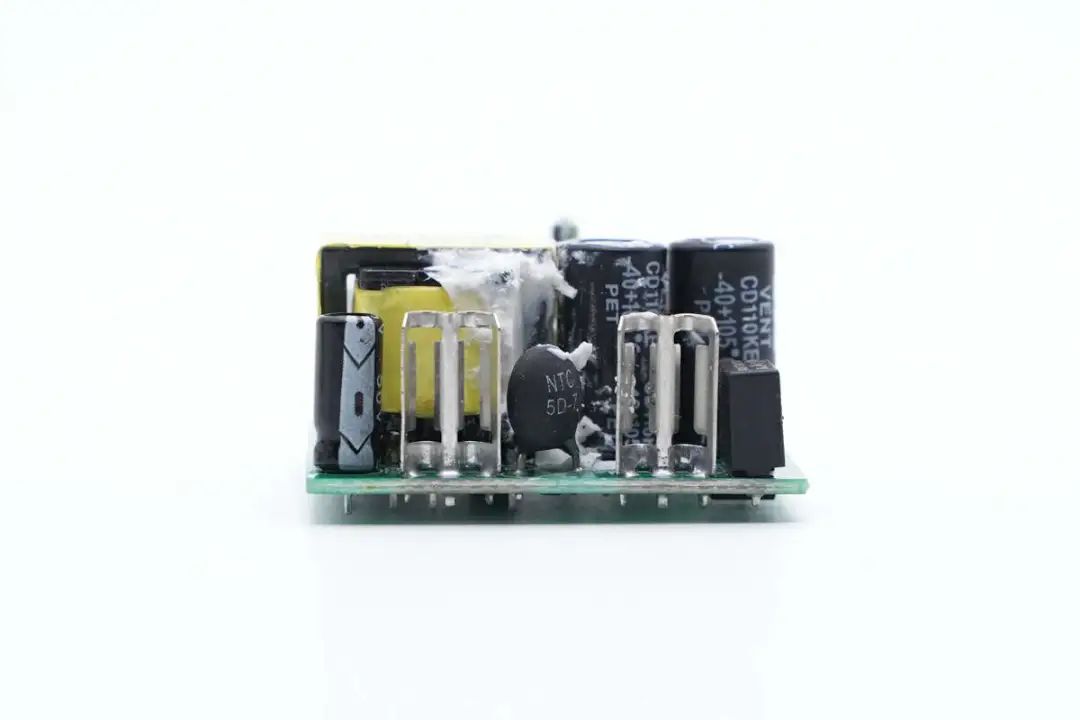

充电器输入端焊接夹片，NTC热敏电阻和延时保险丝以及为主控芯片供电的滤波电容。

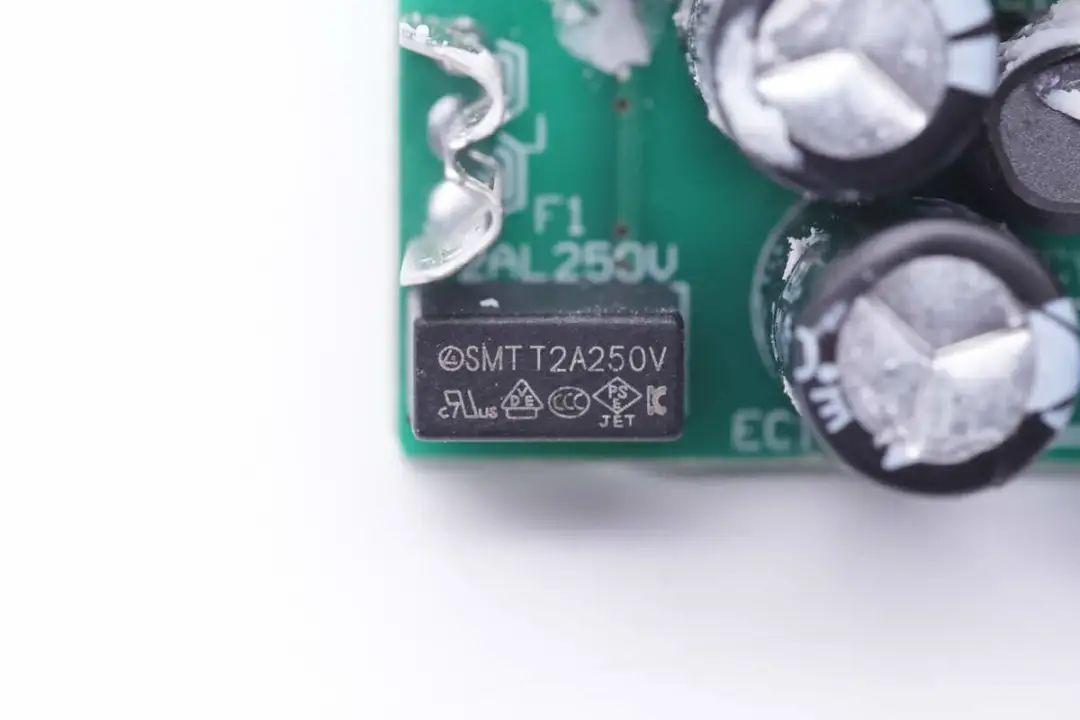

输入端保险丝规格为2A 250V。

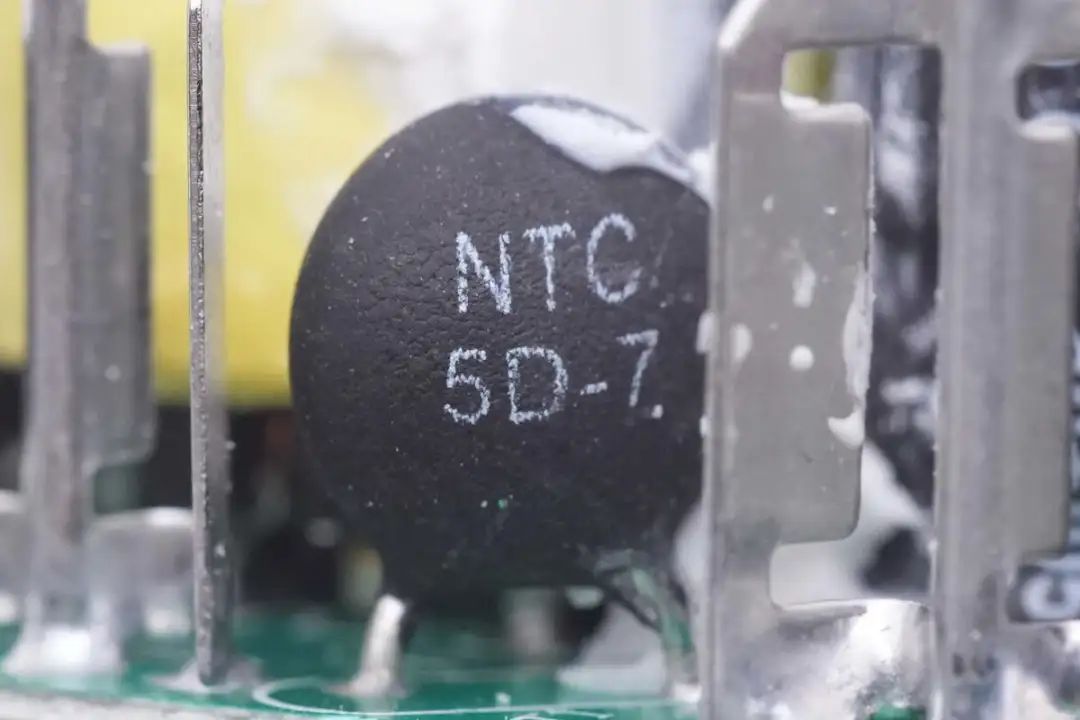

NTC热敏电阻丝印5D-7，用于抑制充电器上电的浪涌电流。

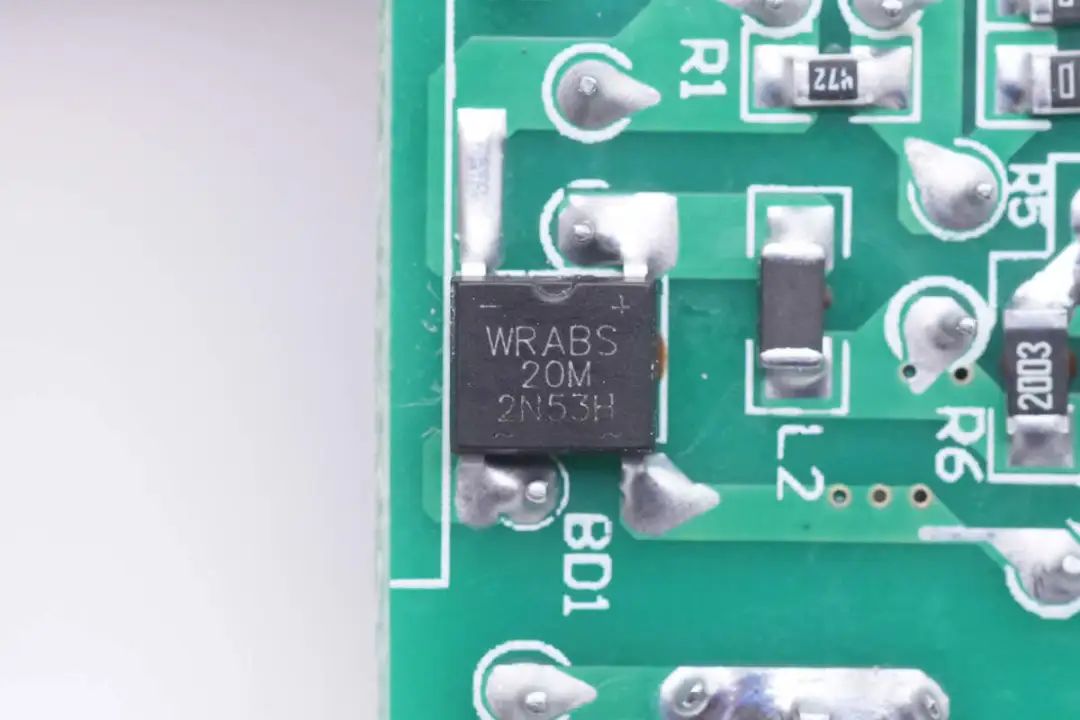

整流桥采用深圳市沃尔德实业有限公司的WRABS20M。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

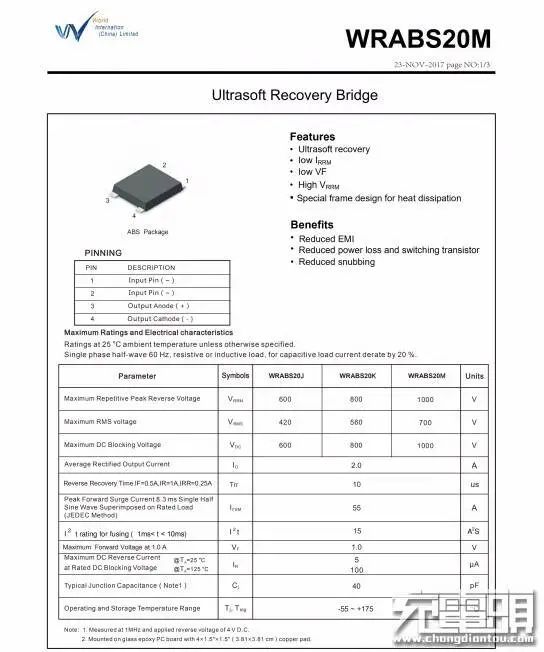

沃尔德WRABS20M规格资料。

充电头网了解到，采用该型号软桥的产品还有POWER4 18W USB PD快充充电器、倍思18W USB PD快充充电器、白牌苹果18W USB PD充电器等。同时沃尔德软桥系列产品还被OPPO 50Ｗ饼干氮化镓快充、努比亚1A1C 45W氘锋氮化镓快充、洛克65W氮化镓PD快充、麦多多2C1A 65W氮化镓快充等数十款产品采用。

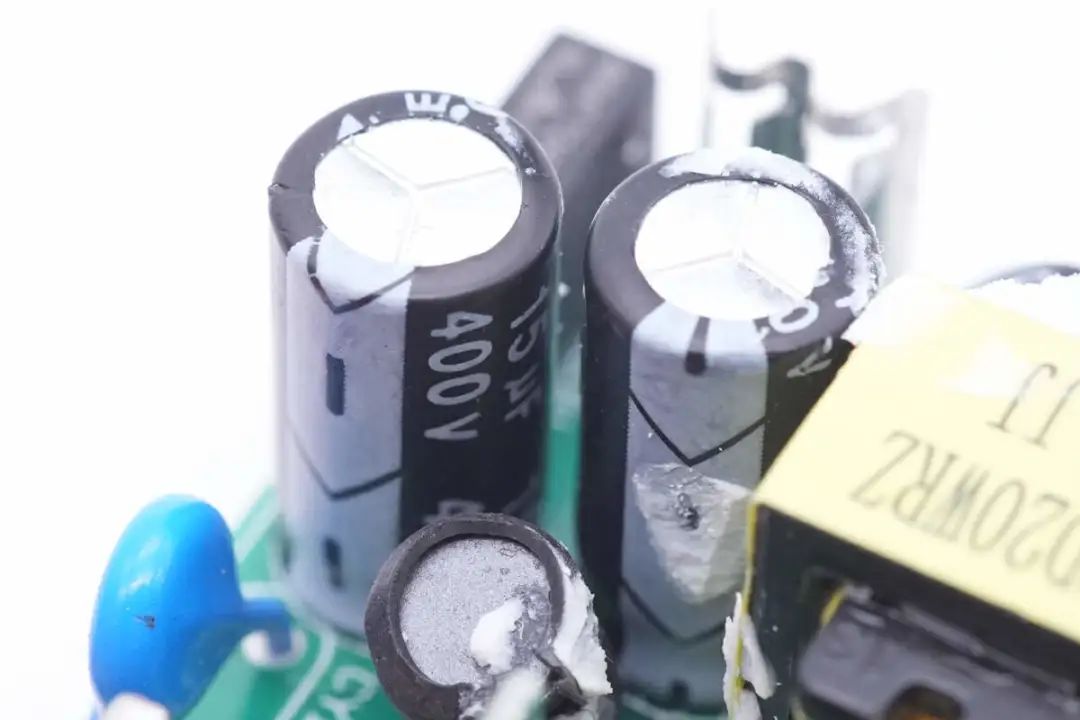

两颗高压滤波电容规格为15μF 400V。

差模电感采用工字磁芯绕制，外套热缩管绝缘。

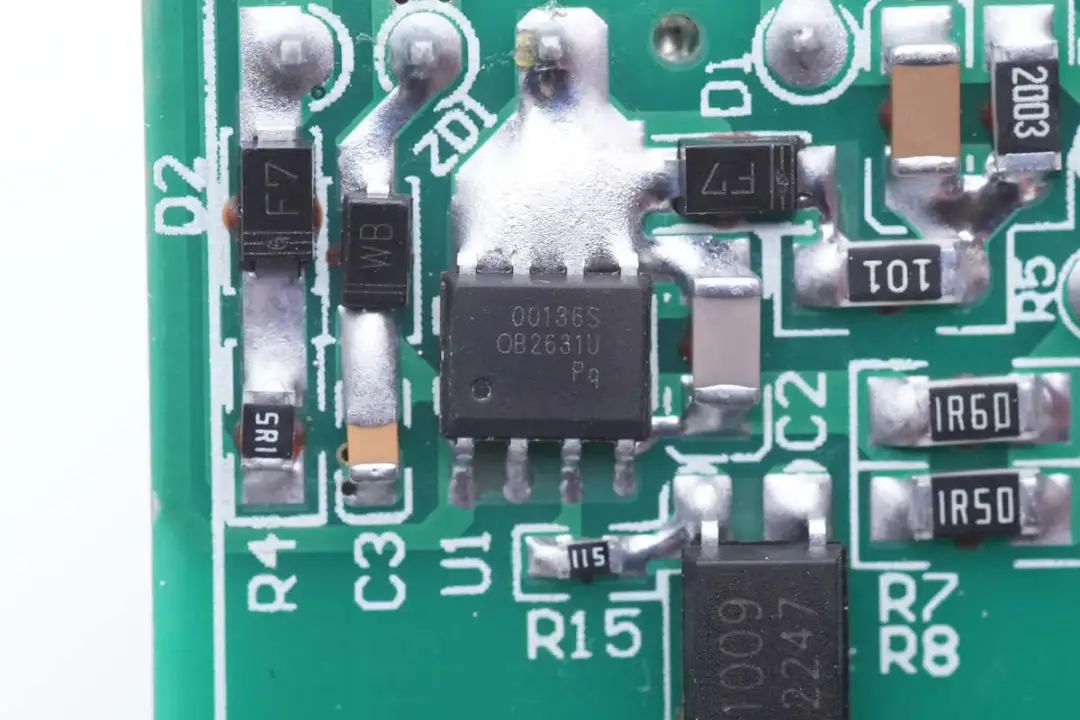

充电器主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及高性价比开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。适用于PD适配器和其他宽输出范围的适配器。

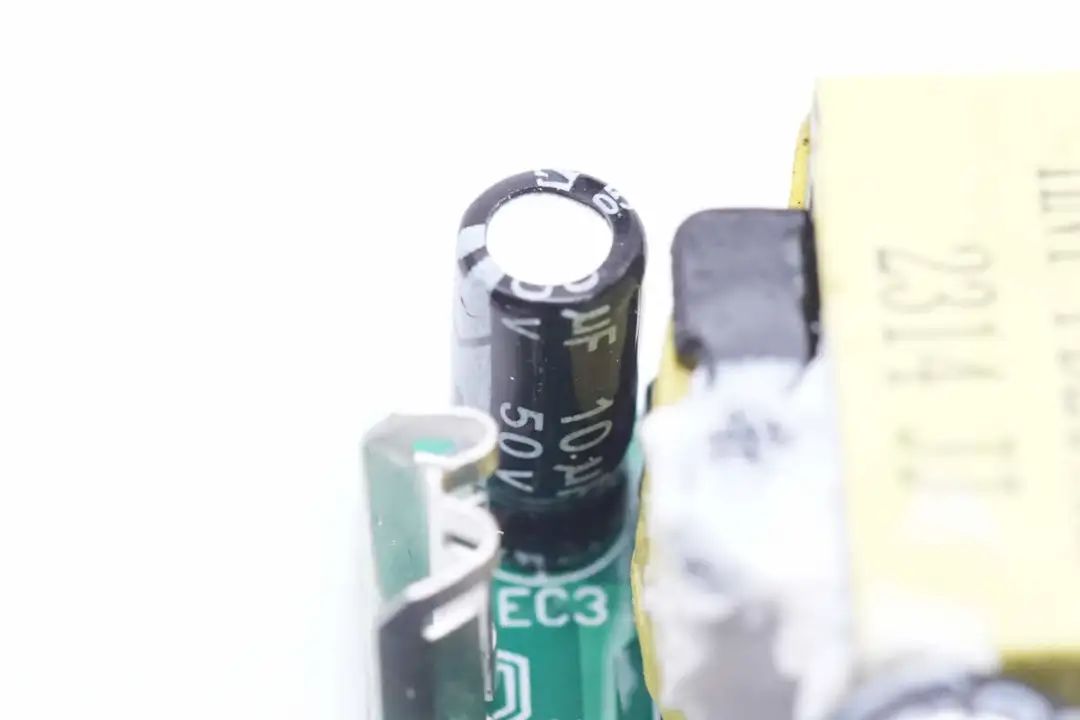

为主控芯片供电的滤波电容规格为10μF 50V。

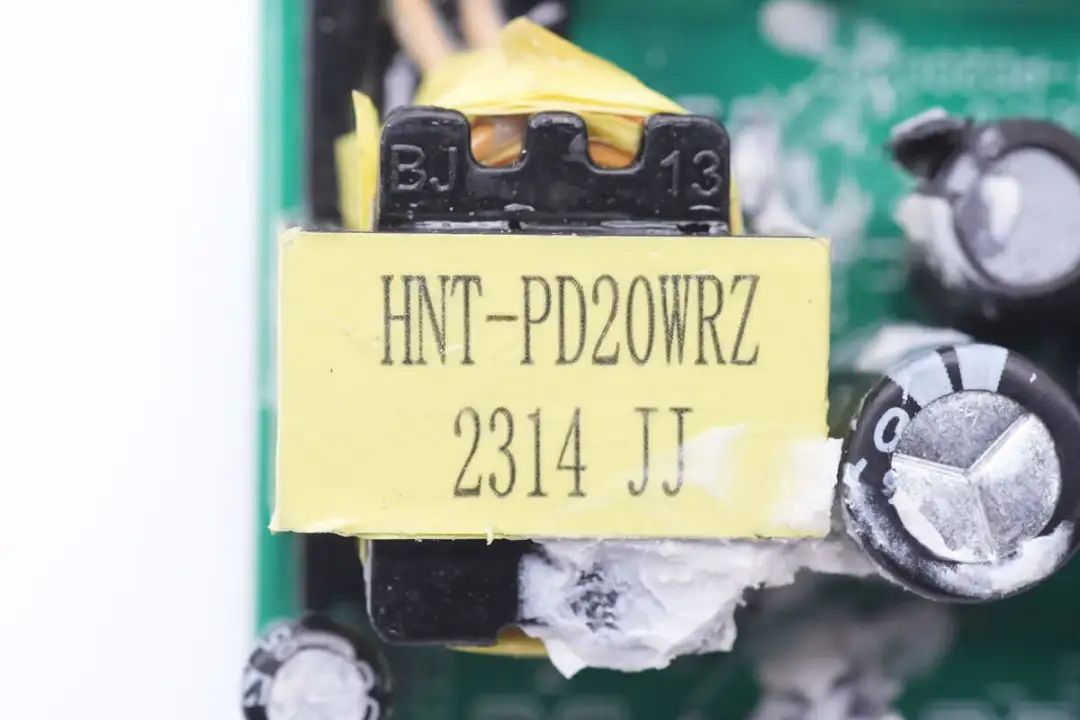

变压器标注HNT-PD20WRZ，表示为华湳通20W PD充电器使用。

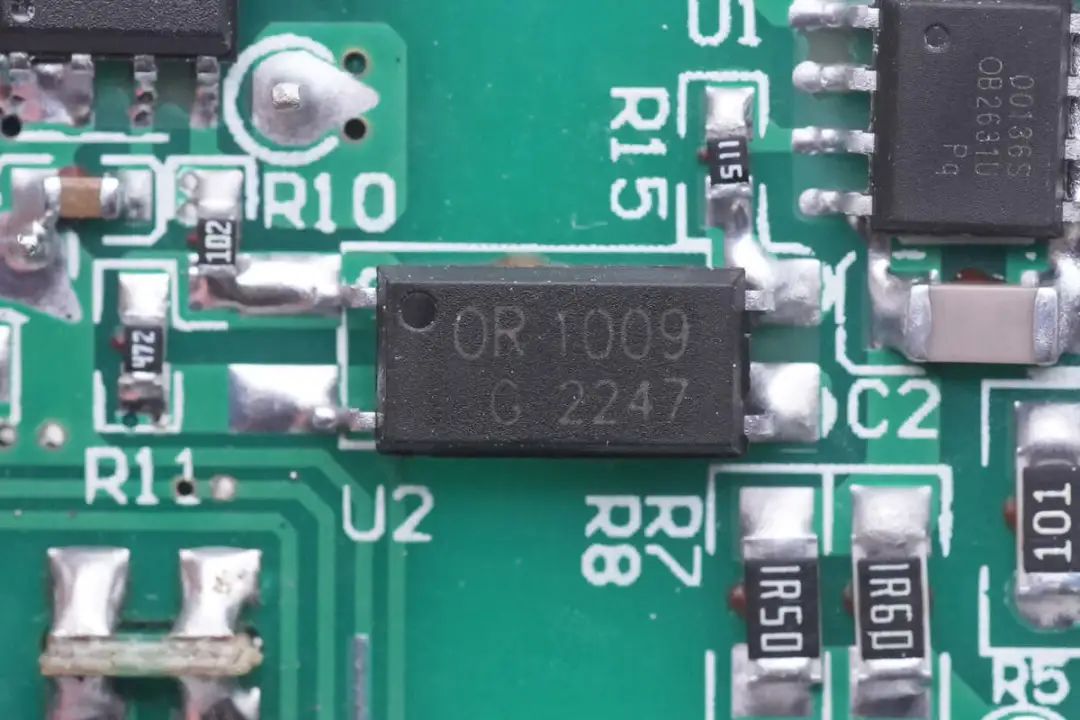

OR1009光耦用于输出电压反馈调节。

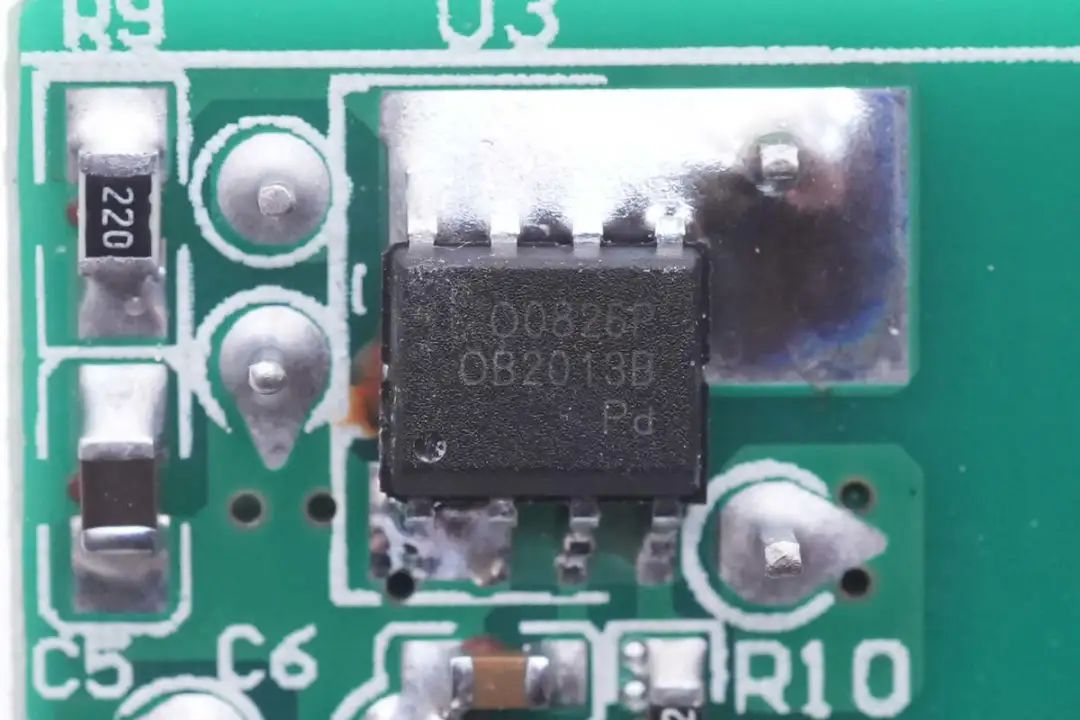

同步整流芯片来自昂宝，型号OB2013B，内部集成同步整流控制器和同步整流管，支持最高12V输出。

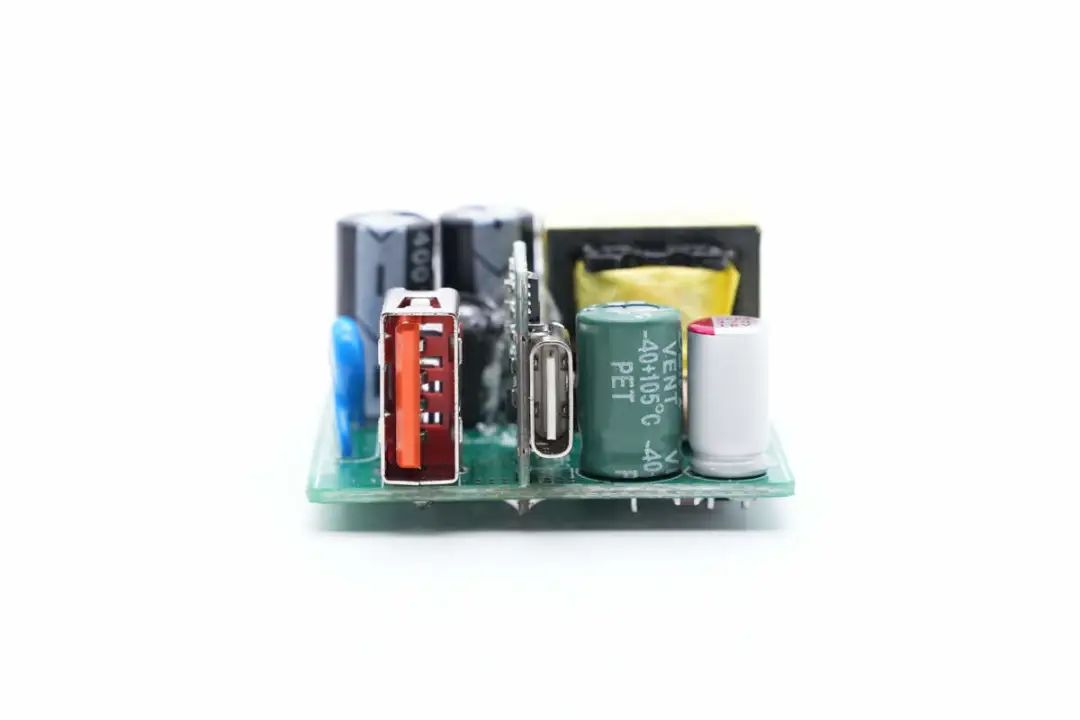

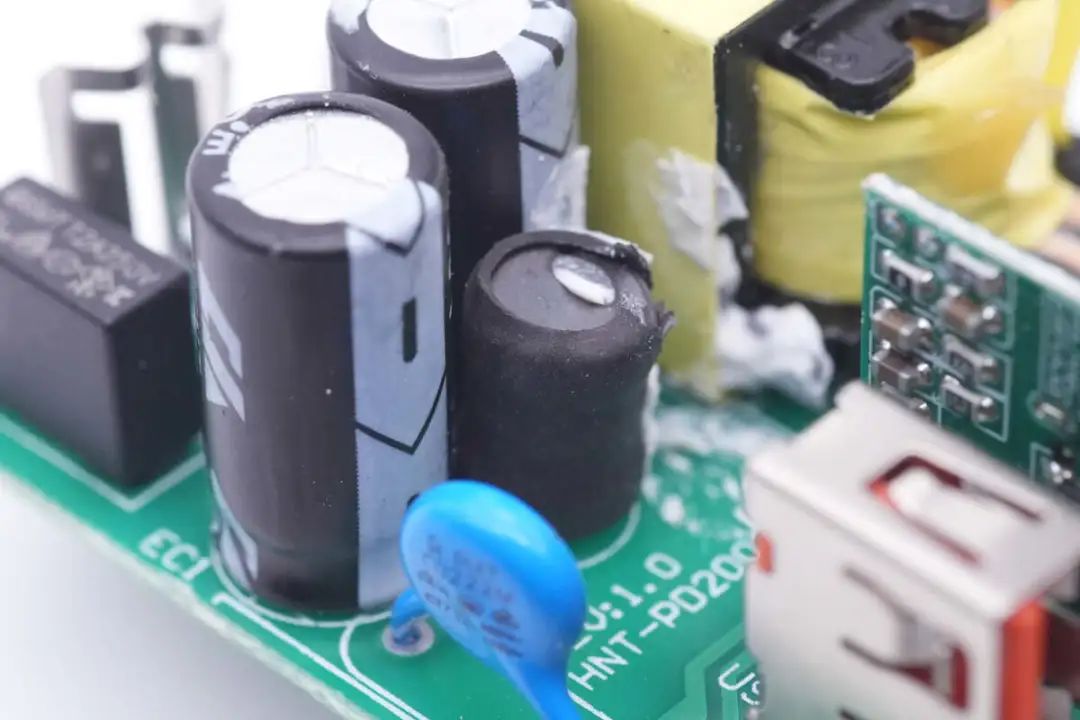

输出端焊接USB-A母座，USB-C小板，两颗滤波电容。

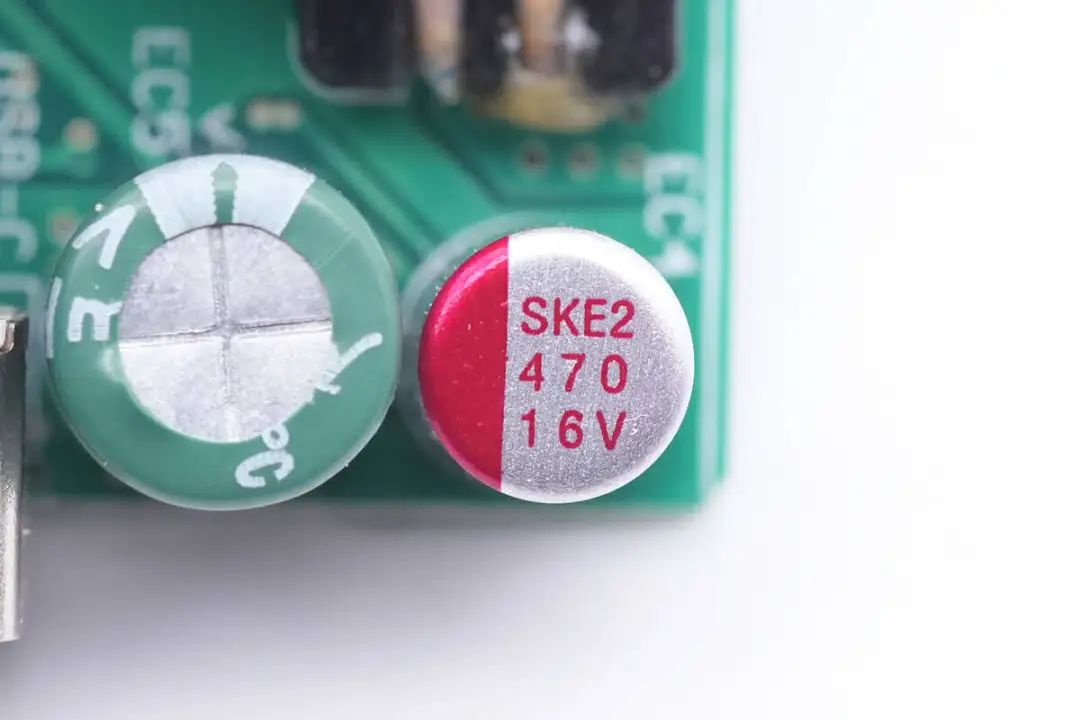

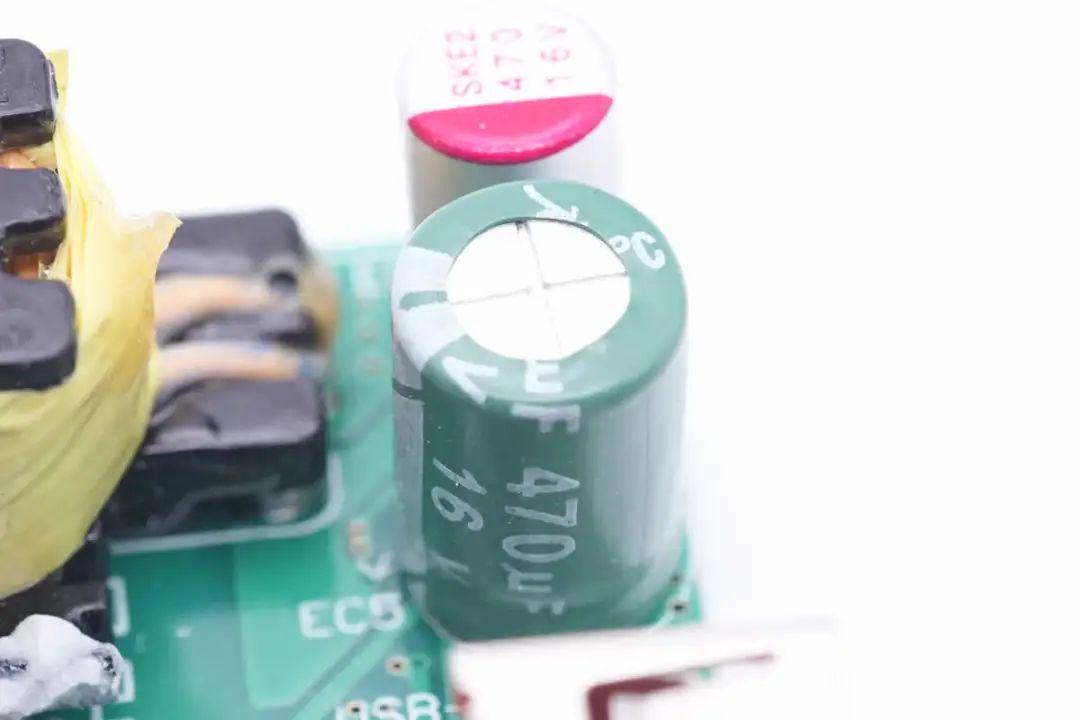

一颗固态电容规格为470μF 16V。

另一颗电解电容规格为470μF 16V。

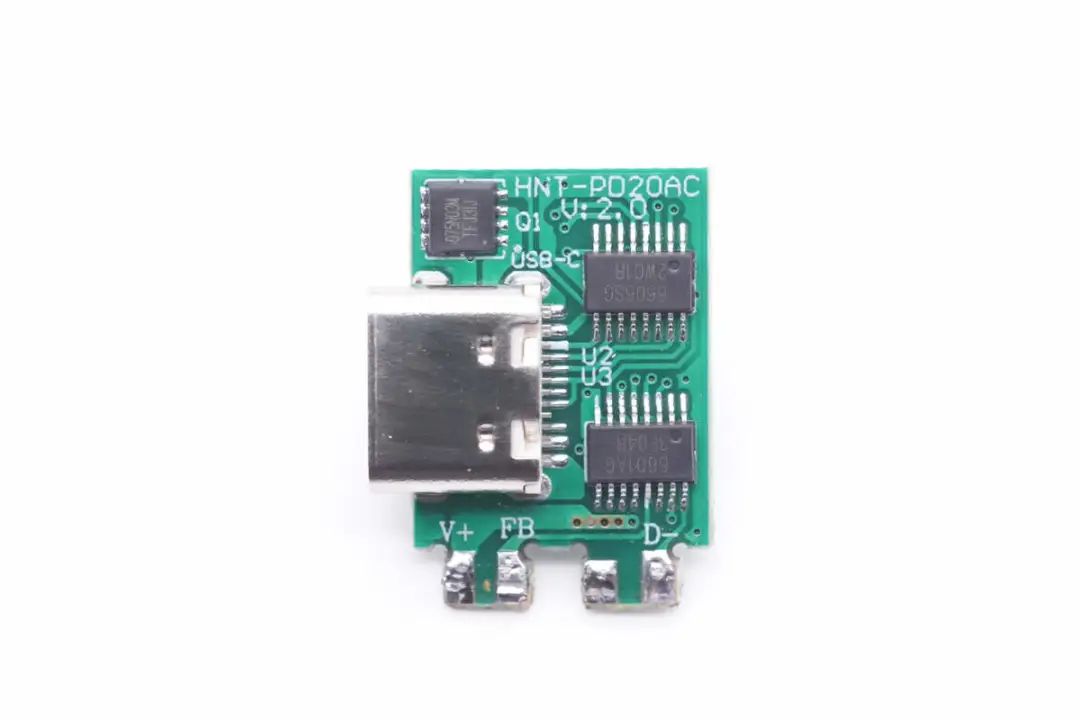

在小板上焊接两颗协议芯片，VBUS开关管和USB-C母座。

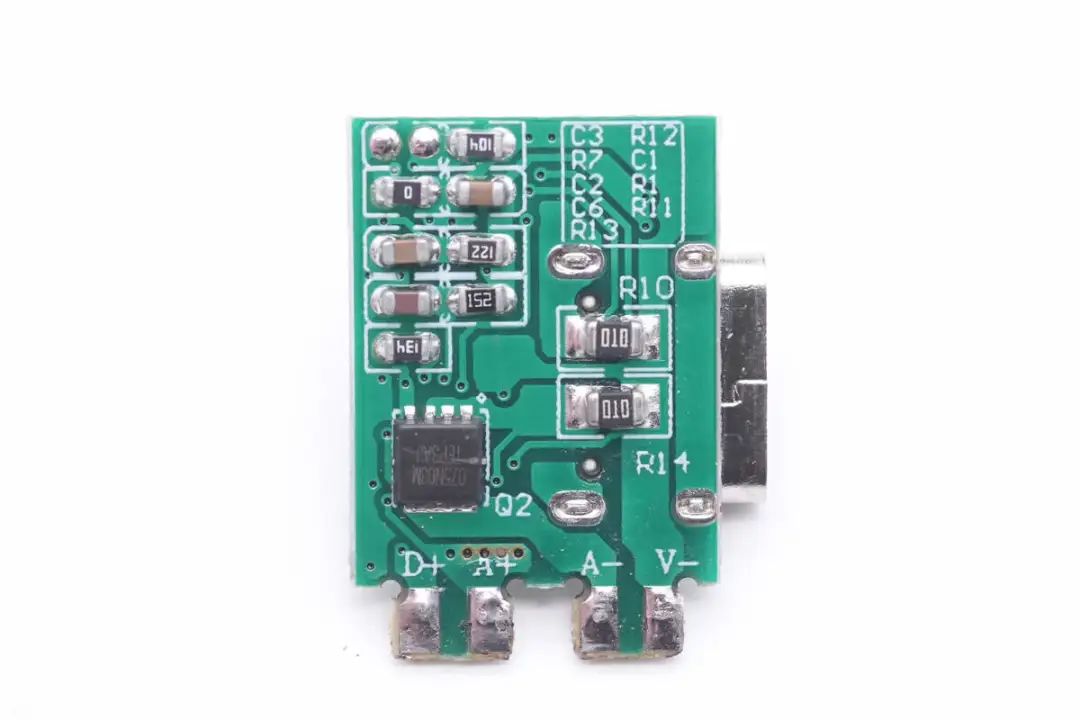

小板背面焊接两颗10mΩ电流取样电阻和一颗VBUS开关管。

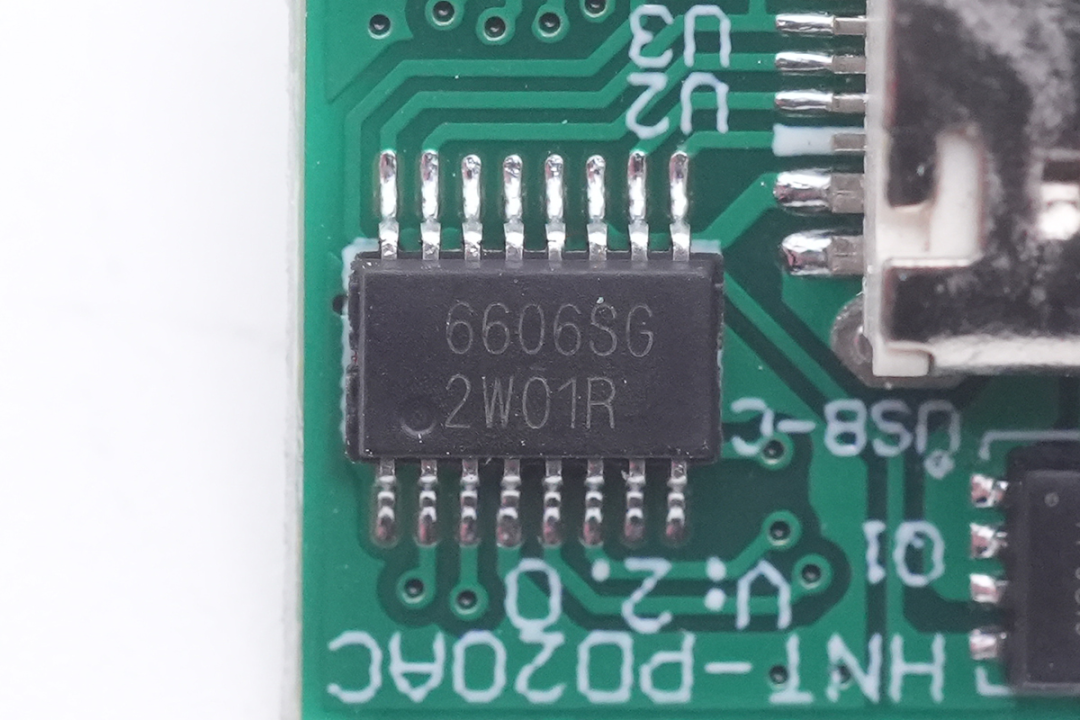

其中上方一颗协议芯片来自天德钰，型号JD6606S，是一颗高性能和高兼容性的快充协议芯片，采用CPC-16L封装。该芯片通过了USB PD 3.0认证，TID：3768。不仅支持USB PD3.0快充，还支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。

天德钰JD6606S提供恒压恒流控制，支持多口输出控制，支持输出过压，过流保护，并且集成VBUS放电功能，输出协议由电阻灵活配置，并且支持多口输出降功率，支持最大60W到最小18W输出，满足主流PD适配器输出。

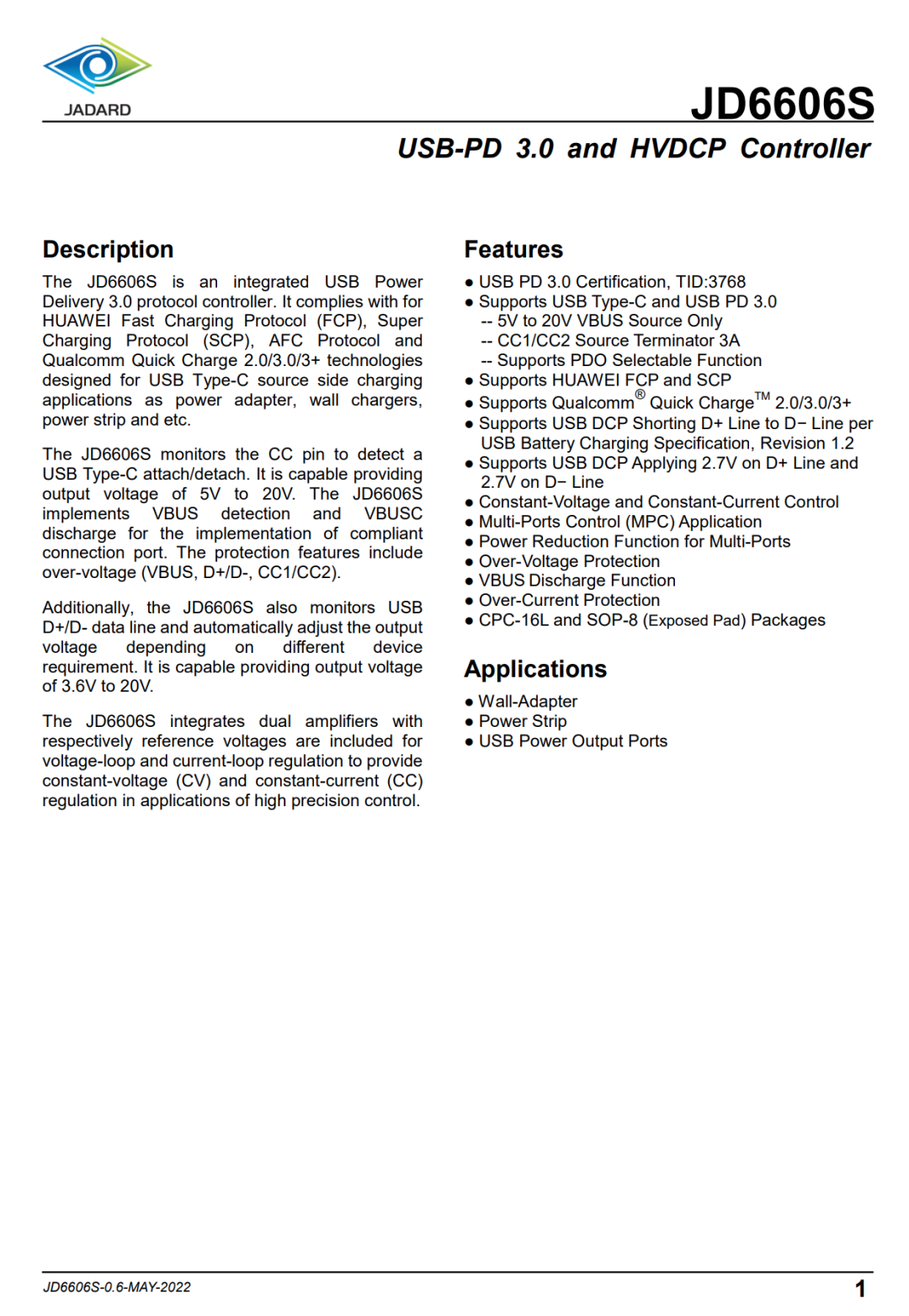

天德钰JD6606S 资料信息。

充电头网通过拆解了解到，天德钰的快充协议芯片可应用在充电器、车充、移动电源等产品上，此前已被小米二合一充电器、公牛20W 2A1C魔方插座、公牛20W 2A1C快充迷你差旅插座、紫米20号200W PD快充移动电源、小米100W快充车充、小米10000mAh 30W立式无线充移动电源、公牛3USB快充魔方插座、摩米士18W 1A1C USB PD快充、安克140W 2C1A双向快充移动电源、绿联130W 2C1A快充车充、倍思20W超级硅快充充电器Pro版、黑鲨冰封制冷背夹3 Pro、飞利浦18W PD充电器、松下20W USB-C快充魔方插座、品胜20W PD快充等数十款产品采用。

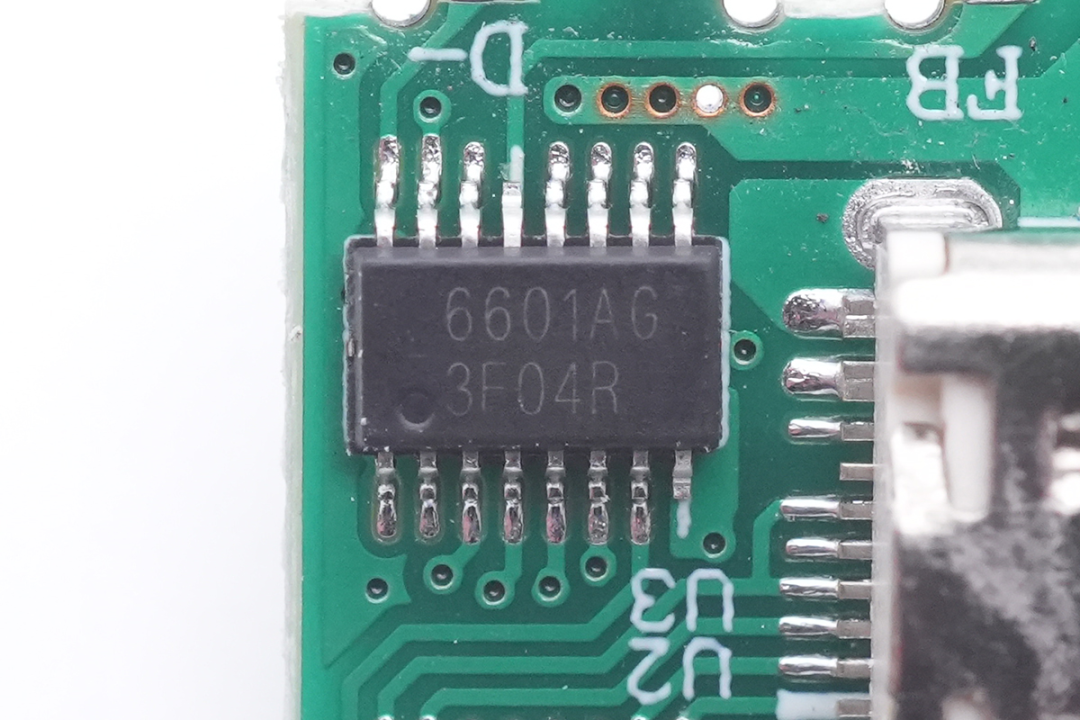

另一颗用于USB-A口的协议芯片同样来自天德钰，型号FP6601A，是一颗支持QC2.0/3.0，华为FCP的快充协议芯片，支持多路协同工作，可实现单口快充和多口5V输出功能。同时具备过电压保护，过电流保护和短路保护功能。

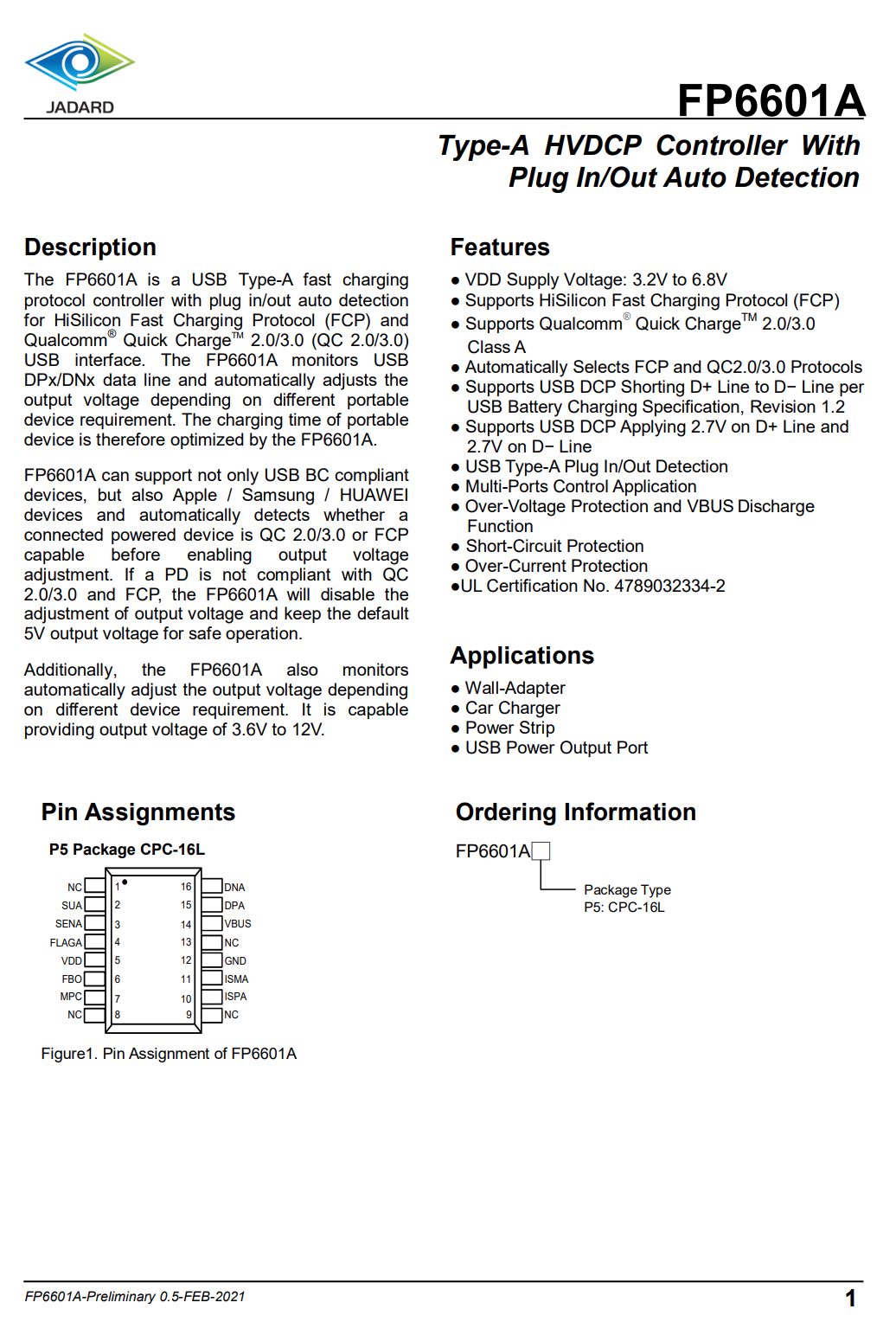

天德钰 FP6601A 资料信息。

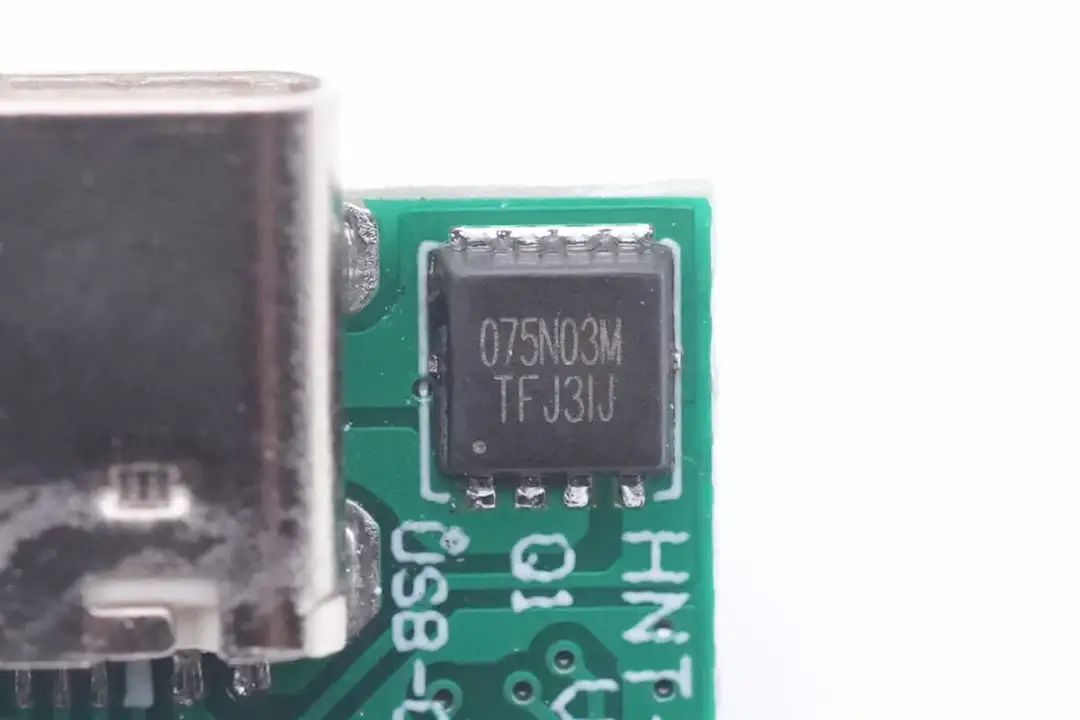

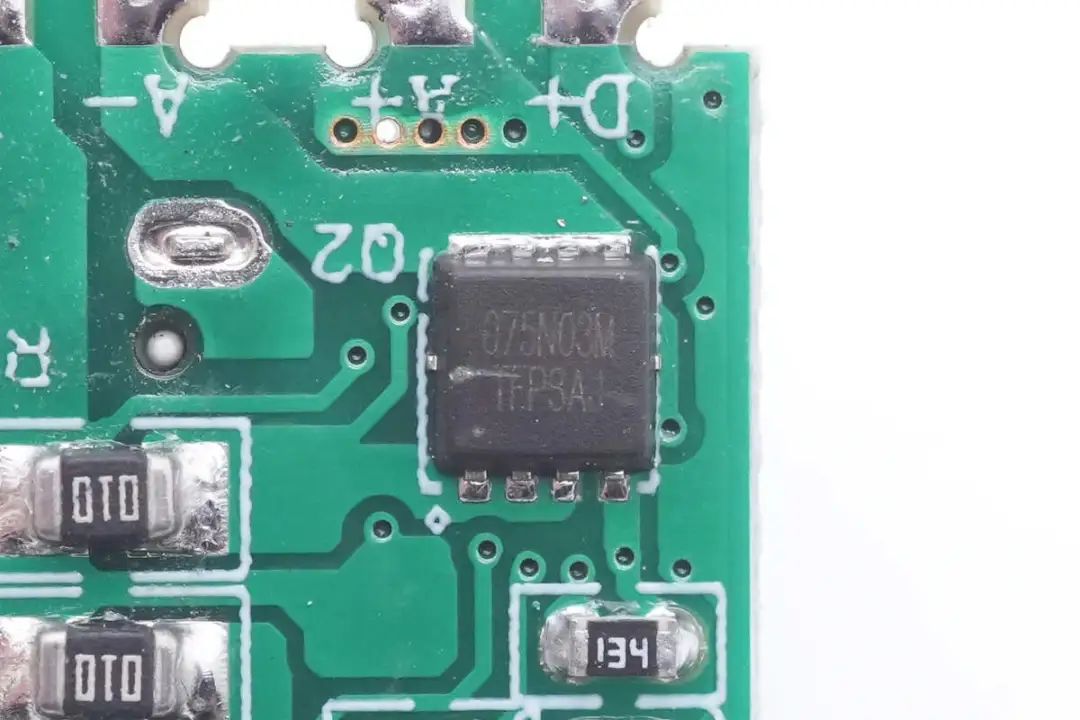

用于USB-C接口的VBUS开关管丝印075N03M。

用于USB-A接口的VBUS开关管型号相同。

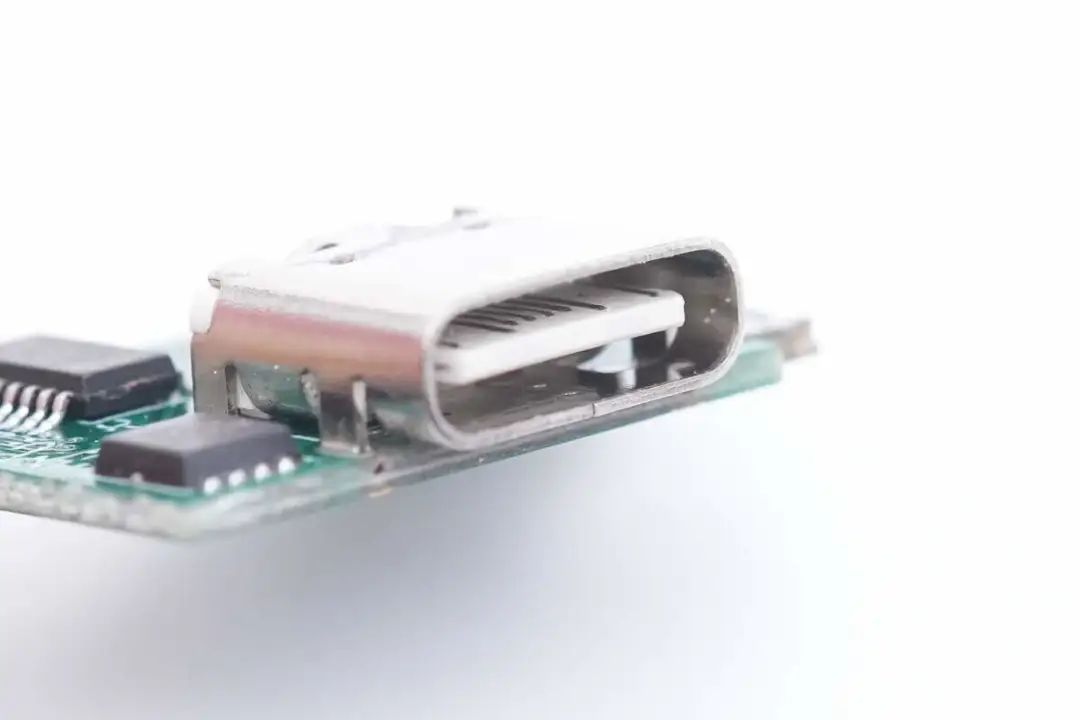

USB-C母座采用过孔焊接固定，白色胶芯不露铜。

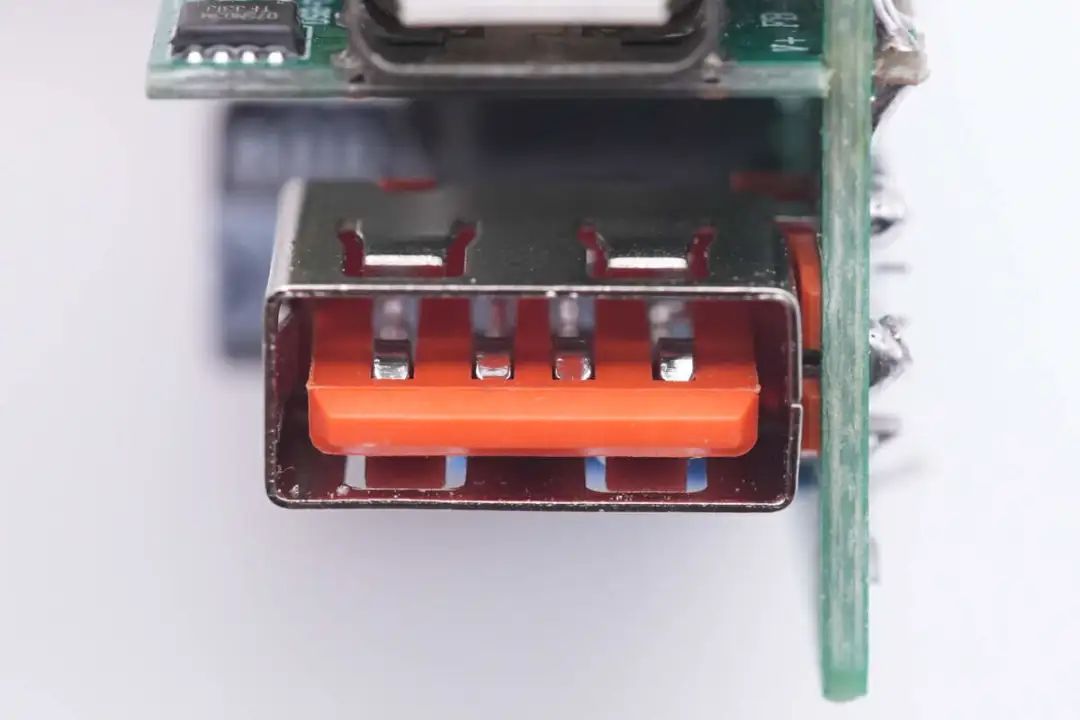

USB-A母座过孔焊接固定，红色胶芯。

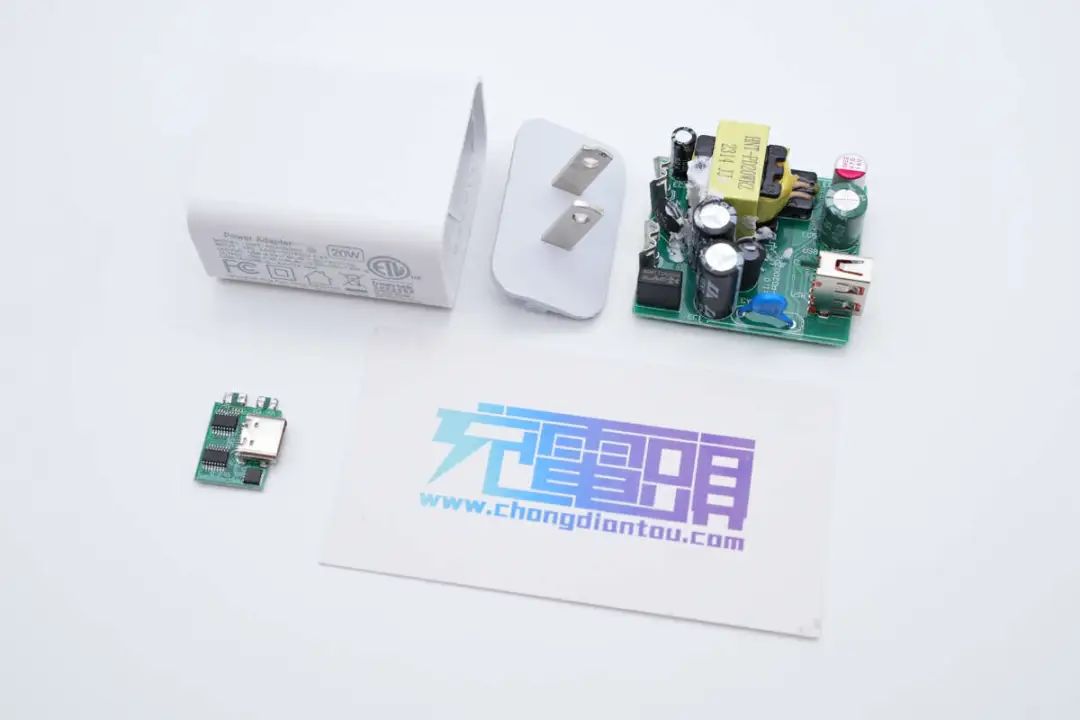

全部拆解一览，来张全家福。

充电头网拆解总结

华湳通20W 1C1A充电器具有多种插脚可选，本次拆解的为固定美规插脚。充电器为经典的直板造型设计，USB-C口支持20W快充，USB-A口支持18W快充，实测快充协议支持相当全面，对于手机和传统设备的充电都有很好的兼容性。

充电头网通过拆解了解到，华湳通这款充电器内部采用昂宝快充电源方案，采用OB2631U+OB2013B高集成开关电源方案，外围元件精简。协议芯片来自天德钰，采用JD6606S+FP6601A两颗协议芯片分别用于USB-C和USB-A接口。芯片内置全面的保护功能，让充电更加安全。
