云计算环境的一个典型属性是多租户共享物理资源。其中每个租户可以构建自己专属的虚拟逻辑网络，而每个逻辑网络都需要由唯一的标识符来标识。不同的逻辑网络默认情况下相互隔离。传统上，网络工程师一般使用VLAN来隔离不同二层网络，但VLAN的标识符命名空间只有12位，只能提供4096个标识符，这无法满足大型云计算环境的需求。另外，使用VLAN隔离虚拟逻辑网络，往往需要对底层物理网络设备进行手动配置，这无法满足云计算环境的自动化需求。为了解决VLAN在网络虚拟化环境中应用存在的种种问题，Cisco，VMware等厂商提出了新的网络协议VXLAN来隔离虚拟逻辑网络。
VXLAN的全称为Virtual eXtensible LAN，从名称看，它的目标就是扩展VLAN协议。802.1Q的VLAN TAG只占12位，只能提供4096个网络标识符。而在VXLAN中，标识符扩展到24位，能提供16777216个逻辑网络标识符，VXLAN的标识符称为VNI(VXLAN Network Identifier)。另外，VLAN只能应用在一个二层网络中，而VXLAN通过将原始二层以太网帧封装在IP协议包中，在IP基础网络之上构建overlay的逻辑大二层网络。

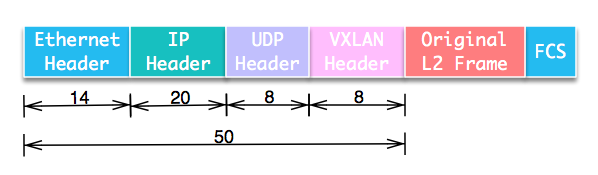

我们来看具体协议包结构。VXLAN将二层数据帧封装在UDP数据包中，构建隧道在不同节点间通信。包结构如图:
从包结构上可以看到，VXLAN会额外消耗50字节的空间。为了防止因数据包大小超过网络设备的MTU值而被丢弃，需要将VM的MTU减少50甚至更多，或者调整中间网络设备的MTU。
VXLAN协议中将对原始数据包进行封装和解封装的设备称为VTEP(VXLAN Tunnel End Point)，它可以由硬件设备实现，也可以由软件实现。

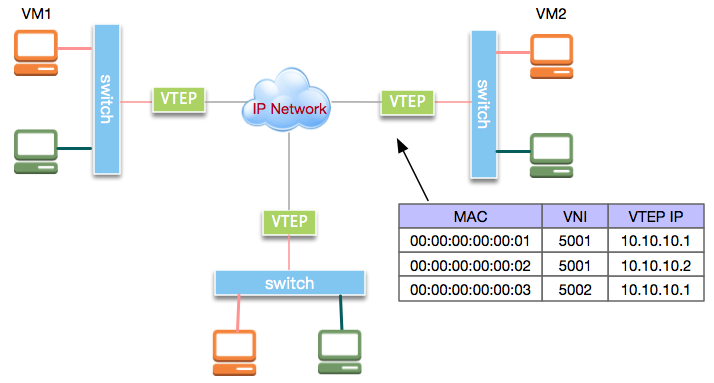

VXLAN的整体应用示意拓朴结构如图:
我们来看VXLAN的通信过程。在上图的虚拟机VM1和VM2处于逻辑二层网络中。VM1发出的二层以太网帧由VTEP封装进IP数据包，之后发送到VM2所在主机。VM2所在主机接收到IP报文后，解封装出原始的以太网帧再转发给VM2。然而，VM1所在主机的VTEP做完数据封装后，如何知道要将封装后的数据包发到哪个VTEP呢？实际上，VTEP通过查询转发表来确定目标VTEP地址，而转发表通过泛洪和学习机制来构建。目标MAC地址在转发表中不存在的流量称为未知单播(Unknown unicast)。广播(broadcast)、未知单播(unknown unicast)和组播(multicast)一般统称为BUM流量。VXLAN规范要求BUM流量使用IP组播进行洪泛，将数据包发送到除源VTEP外的所有VTEP。目标VTEP发送回响应数据包时，源VTEP从中学习MAC地址、VNI和VTEP的映射关系，并添加到转发表中。后续VTEP再次发送数据包给该MAC地址时，VTEP会从转发表中直接确定目标VTEP，从而只发送单播数据到目标VTEP。
OpenvSwitch没有实现IP组播，而是使用多个单播来实现洪泛。洪泛流量本身对性能有一定影响，可以通过由controller收集相应信息来填充转发表而避免洪泛。
Linux环境中常用的VXLAN实现有两种:

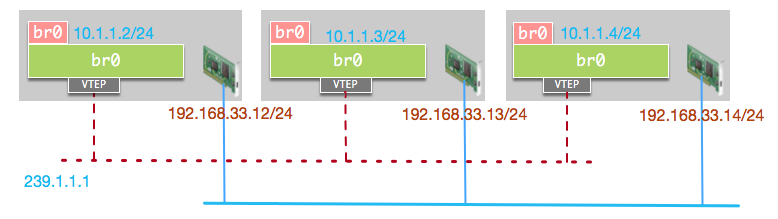

首先看Linux内核实现实例。我们的测试环境有三台主机，物理网卡IP分别为192.168.33.12/24, 192.168.33.13/24和192.168.33.14/24。我们在每台机器上创建一个Linux Bridge, 三台主机上的Linux Bridge默认接口的IP分别设置为10.1.1.2/24, 10.1.1.3/24和10.1.1.4/24。此时三台主机的Linux网桥处于同一虚拟二层网络，但由于没有相互连接，所以无法互相访问。我们通过建立VXLAN隧道使其可互相访问实现虚拟二层网络10.1.1.0/24。网络结构如图:
首先在主机1上创建Linux网桥:
brctladdbrbr0
给网桥接口设置IP并启动:
ipaddradd10.1.1.2/24devbr0
iplinksetupbr0
我们从主机1访问主机2上的虚拟二层网络IP, 访问失败:
[root@localhostvagrant]#ping10.1.1.3
PING10.1.1.3(10.1.1.3):56databytes
^C
---10.1.1.3pingstatistics---
1packetstransmitted,0packetsreceived,100.0%packetloss
接下来，我们添加VTEP虚拟接口vxlan0, 并加入组播IP:239.1.1.1, 后续发送到该组播IP的数据包，该VTEP都可以接收到:
iplinkaddvxlan0typevxlanid1group239.1.1.1deveth1dstport4789
将虚拟接口vxlan0连接到网桥:
brctladdifbr0vxlan0
在另外两台主机上也完成相似配置后，我们开始测试。
首先在主机1查看VTEP的转发表，可以看到此时只有一条组播条目，所有发出流量都将发送给该组播IP:
[root@localhostvagrant]#bridgefdbshowdevvxlan0
00:00:00:00:00:00dst239.1.1.1viaeth1selfpermanent
我们再次从主机1上访问主机2上的网桥IP, 此时访问成功:
[root@localhostvagrant]#ping10.1.1.3
PING10.1.1.3(10.1.1.3)56(84)bytesofdata.
64bytesfrom10.1.1.3:icmp_seq=1ttl=64time=1.58ms
64bytesfrom10.1.1.3:icmp_seq=2ttl=64time=0.610ms
^C
---10.1.1.3pingstatistics---
2packetstransmitted,2received,0%packetloss,time1001ms
rttmin/avg/max/mdev=0.610/1.096/1.582/0.486ms
此时再次在主机1上查看VTEP转发表，可以看到转发表中已经学习到10.1.1.3所在主机的VTEP地址:192.168.33.13，下次再发送数据给10.1.13所对应的MAC该直接发送到192.168.33.13:
[root@localhostvagrant]#bridgefdbshowdevvxlan0
00:00:00:00:00:00dst239.1.1.1viaeth1selfpermanent
2e:7a:a2:53:7b:31dst192.168.33.13self
我们根据主机2上tcpdump的抓包结果来分析具体过程:
14:57:54.330846IP192.168.33.12.38538>239.1.1.1.4789:VXLAN,flags[I](0x08),vni1
ARP,Requestwho-has10.1.1.3tell10.1.1.2,length28
10.1.1.2所在主机不知道10.1.1.3对应的MAC地址，因而发送ARP广播，ARP数据包发送至VTEP，VTEP进行封装并洪泛给组播IP:239.1.1.1。
14:57:54.330975IP192.168.33.13.58823>192.168.33.12.4789:VXLAN,flags[I](0x08),vni1
ARP,Reply10.1.1.3is-at2e:7a:a2:53:7b:31,length28
主机2收到数据包之后解封装，VTEP会学习数据包的MAC及VTEP地址，将其添加到转发表，并将解封后的数据帧发送到网桥接口10.1.1.3。10.1.1.3的接口发送ARP响应。
14:57:54.332055IP192.168.33.12.48980>192.168.33.13.4789:VXLAN,flags[I](0x08),vni1
IP10.1.1.2>10.1.1.3:ICMPechorequest,id4478,seq1,length64
主机1之后开始发送ICMP数据包，从这里可以看出外层IP地址不再为组播IP，而是学习到的192.168.33.13。
14:57:54.332225IP192.168.33.13.55921>192.168.33.12.4789:VXLAN,flags[I](0x08),vni1
IP10.1.1.3>10.1.1.2:ICMPechoreply,id4478,seq1,length64
接着，10.1.1.3发送回ICMP响应包。
下面再来说明OpenvSwitch实现实例。
OVS不支持组播，需要为任意两个主机之间建立VXLAN单播隧道。与上边示例的拓朴结构相比，我们使用了两个OVS网桥，将虚拟逻辑网络的接口接入网桥br-int，将所有VXLAN接口接入br-tun。两个网桥使用PATCH类型接口进行连接。由于网桥br-tun上有多个VTEP，当BUM数据包从其中某个VTEP流入时，数据包会从其他VTEP接口再流出，这会导致数据包在主机之间无限循环。因而我们需要添加流表使VTEP流入的数据包不再转发至其他VTEP。若逻辑网络接口与VTEP连接同一网桥，配置流表将比较繁琐。单独将逻辑网络接口放到独立的网桥上，可以使流表配置非常简单，只需要设置VTEP流入的数据包从PATCH接口流出。

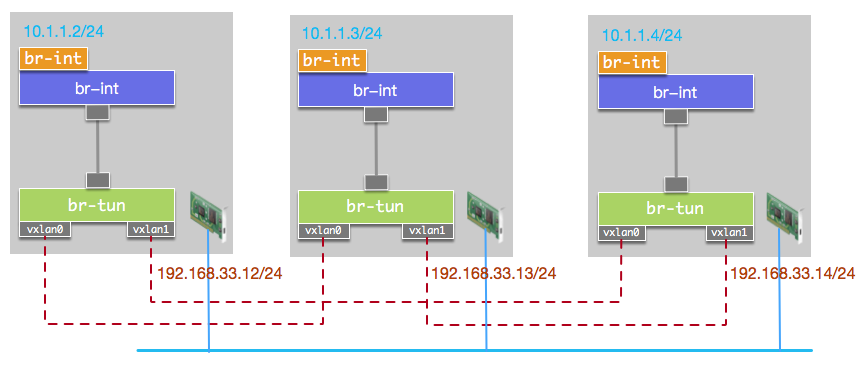

拓朴结构如图:
首先在主机1上创建网桥br-int和br-tun:
ovs-vsctladd-brbr-int
ovs-vsctladd-brbr-tun
创建PATCH接口连接br-int和br-tun:
ovs-vsctladd-portbr-intpatch-int--setinterfacepatch-inttype=patchoptions:peer=patch-tun
ovs-vsctladd-portbr-tunpatch-tun--setinterfacepatch-tuntype=patchoptions:peer=patch-int
创建单播VTEP连接主机2:
ovs-vsctladd-portbr-tunvxlan0--setinterfacevxlan0type=vxlanoptions:remote_ip=192.168.33.13
创建单播VTEP连接主机3:
ovs-vsctladd-portbr-tunvxlan1--setinterfacevxlan1type=vxlanoptions:remote_ip=192.168.33.14
接下来，我们给br-tun添加流表来处理流量。
首先查看br-tun上各接口的PORT ID，从结果看到Patch Port为1，VTEP分别为5和6:
[root@localhostvagrant]#ovs-ofctlshowbr-tun
OFPT_FEATURES_REPLY(xid=0x2):dpid:00006e12f4fd6949
n_tables:254,n_buffers:256
capabilities:FLOW_STATSTABLE_STATSPORT_STATSQUEUE_STATSARP_MATCH_IP
actions:outputenqueueset_vlan_vidset_vlan_pcpstrip_vlanmod_dl_srcmod_dl_dstmod_nw_srcmod_nw_dstmod_nw_tosmod_tp_srcmod_tp_dst
1(patch-tun):addr:92:fa:08:fb:3c:bf
config:0
state:0
speed:0Mbpsnow,0Mbpsmax
5(vxlan0):addr:e6:65:c2:85:79:ea
config:0
state:0
speed:0Mbpsnow,0Mbpsmax
6(vxlan1):addr:2a:38:b0:fa:b2:98
config:0
state:0
speed:0Mbpsnow,0Mbpsmax
LOCAL(br-tun):addr:6e:12:f4:fd:69:49
config:PORT_DOWN
state:LINK_DOWN
speed:0Mbpsnow,0Mbpsmax
OFPT_GET_CONFIG_REPLY(xid=0x4):frags=normalmiss_send_len=0
清空br-tun流表:
ovs-ofctldel-flowsbr-tun
数据包进入br-tun后开始匹配table 0的流。我们使用table 0区分流量来源。来源于br-int的数据包由table 1处理，VTEP流入的数据交由table 2处理, 并丢弃其他PORT进入的数据包:
ovs-ofctladd-flowbr-tun"table=0,priority=1,in_port=1actions=resubmit(,1)”
ovs-ofctladd-flowbr-tun"table=0,priority=1,in_port=5actions=resubmit(,2)"
ovs-ofctladd-flowbr-tun"table=0,priority=1,in_port=6actions=resubmit(,2)”
ovs-ofctladd-flowbr-tun"table=0,priority=0,actions=drop”
接着添加table 1的流, table 1用于处理来自br-int的流量，单播数据包交由table 20处理，多播或广播数据包交由table 21处理:
ovs-ofctladd-flowbr-tun"table=1,priority=0,dl_dst=00:00:00:00:00:00/01:00:00:00:00:00,actions=resubmit(,20)”
ovs-ofctladd-flowbr-tun"table=1,priority=0,dl_dst=01:00:00:00:00:00/01:00:00:00:00:00,actions=resubmit(,21)”
table 21处理广播流量，将数据包从所有VTEP的PORT口发出:
ovs-ofctladd-flowbr-tun"table=21,priority=0,actions=output:5,output:6”
table 2处理VTEP流入的数据包，在这里我们实现学习机制。来自VTEP的数据包到达后，table 2从中学习MAC地址，VNI、PORT信息，并将学习到的流写入table 20中，并将流量由PATCH口发送到br-int上, 并将学习到的流优先级设为1:
ovs-ofctladd-flowbr-tun"table=2,priority=0,actions=learn(table=20,hard_timeout=300,priority=1,NXM_OF_ETH_DST[]=NXM_OF_ETH_SRC[],load:NXM_NX_TUN_ID[]->NXM_NX_TUN_ID[],output:NXM_OF_IN_PORT[]),output:1”
table 20处理单播流量，我们将默认流优先级设置为0。因为学习到的流优先级设置为1，因而只有匹配不到目标MAC的未知单播交由table 21处理，table 21将流量广播到所有VTEP:
ovs-ofctladd-flowbr-tun"table=20,priority=0,actions=resubmit(,21)"
整体处理逻辑如图:
我们查看流表, 发现table 20中只有一条默认添加的流:
[root@localhostvagrant]#ovs-ofctldump-flowsbr-tuntable=20
NXST_FLOWreply(xid=0x4):
cookie=0x0,duration=1.832s,table=20,n_packets=0,n_bytes=0,idle_age=1,priority=0actions=resubmit(,21)
我们从主机1访问主机3上的虚拟网络IP，访问成功:
[root@localhostvagrant]#ping10.1.1.4-c2
PING10.1.1.4(10.1.1.4)56(84)bytesofdata.
64bytesfrom10.1.1.4:icmp_seq=1ttl=64time=1.45ms
64bytesfrom10.1.1.4:icmp_seq=2ttl=64time=0.538ms
---10.1.1.4pingstatistics---
2packetstransmitted,2received,0%packetloss,time1002ms
rttmin/avg/max/mdev=0.538/0.994/1.451/0.457ms
我们再次查看流表, 发现table 20中已经多了一条学习到的流，下次再向该MAC发送数据包，数据将直接从PORT 6中发出:
[root@localhostvagrant]#ovs-ofctldump-flowsbr-tuntable=20
NXST_FLOWreply(xid=0x4):
cookie=0x0,duration=164.902s,table=20,n_packets=36,n_bytes=3360,hard_timeout=300,idle_age=19,hard_age=19,priority=1,dl_dst=ee:2c:09:42:0e:46actions=load:0->NXM_NX_TUN_ID[],output:6
cookie=0x0,duration=223.811s,table=20,n_packets=1,n_bytes=98,idle_age=164,priority=0actions=resubmit(,21)
本文简要介绍了VXLAN的原理和实例，具体细节可以阅读VXLAN的RFC: https://tools.ietf.org/html/rfc7348
