我们拆解了一款护眼灯，分析了一下它的电路。然后有同学问这个台灯到底护不护眼，是不是智商税？这个问题其实我们不太好回答。主要是我们说了也不算，哈哈。因为这个有国家标准，和国家质量监督检验机构。如果一个产品通过了检验，质量就是有保证的。我们拆解一些产品，目的是可以让大家对它的工作原理，有一些更深入的了解，没准在选择的时候，能有自己的判断。
这次我们购买了两种台灯，一个标注为某国际知名品牌，护眼台灯，几十块钱吧，另一个1块钱，纯属好奇，拆开看看。你别说，这个1块钱的台灯，设计水平杠杠的，还真把咱们给震住了。
- 先来看看这个国际品牌

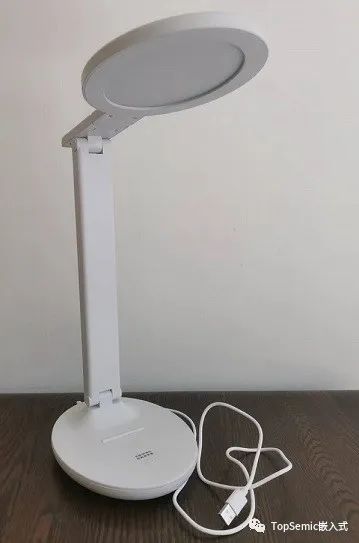

这款台灯用USB供电，所以省了电源这块儿成本。它有一个触摸按键，可以开关台灯，调节灯的三档亮度。看起来还是挺简洁的。

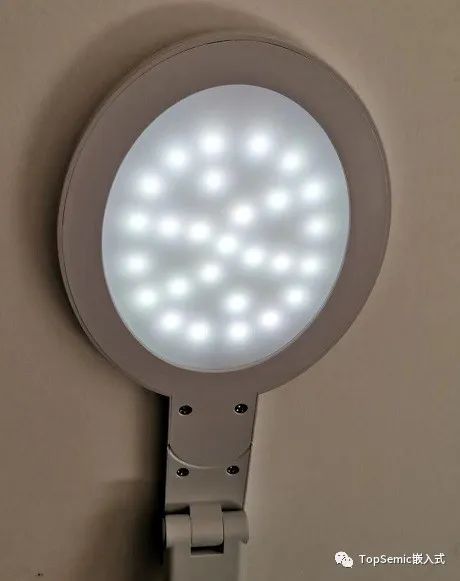

这LED灯珠的排列，虽然很像神秘的八卦造型，但是发光的均匀度，有比较大的提高空间啊。

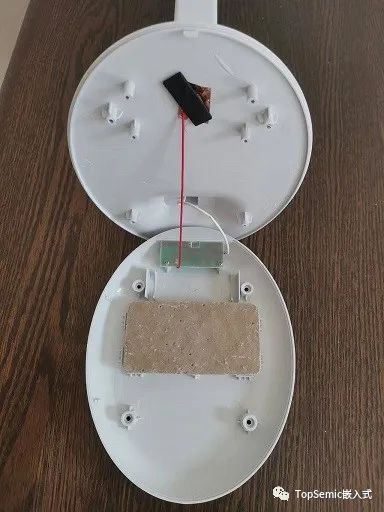

水泥(或金属)坨坨，看来是各厂家之必备神器。触摸按键的部分，靠的是一块金属箔片，用胶贴到按键内部。

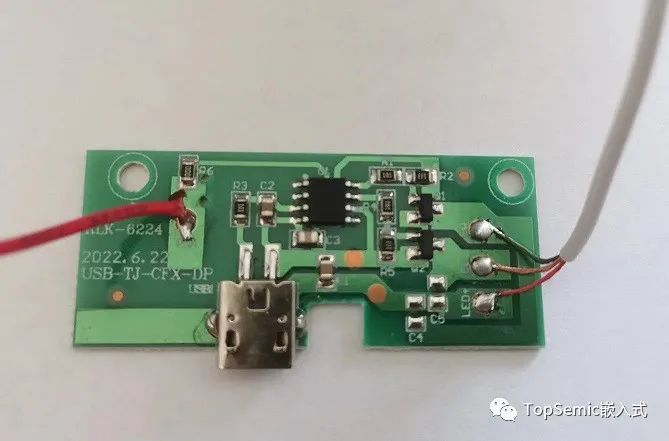

一个8引脚的IC，完成按键检测，和灯光亮度的调节。值得注意的是它的LED有两种，可能是通过不同波长来混光吧，所以LED电流的输出有两路。电路可以说很艰苦朴素，但好像也没啥毛病。
- 再来看看这个1块钱的设计
造型很萌。肚子上有个机械按键，可以开关台灯。这款台灯虽然便宜，但居然支持插220V电源，里面还有充电电池。想一下，这电路恐怕得有些复杂吧？拆开看一下。

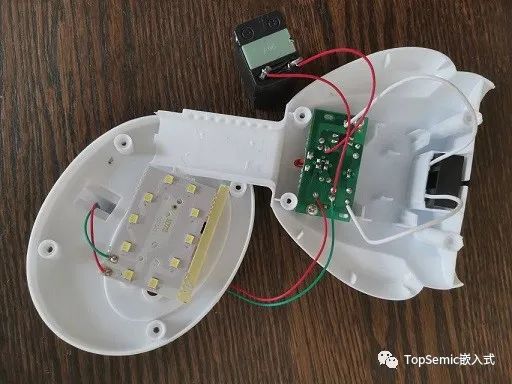

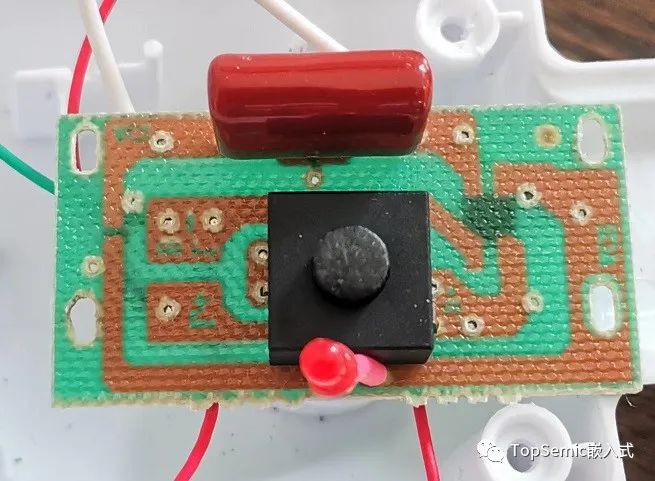

电路部分放个大图：

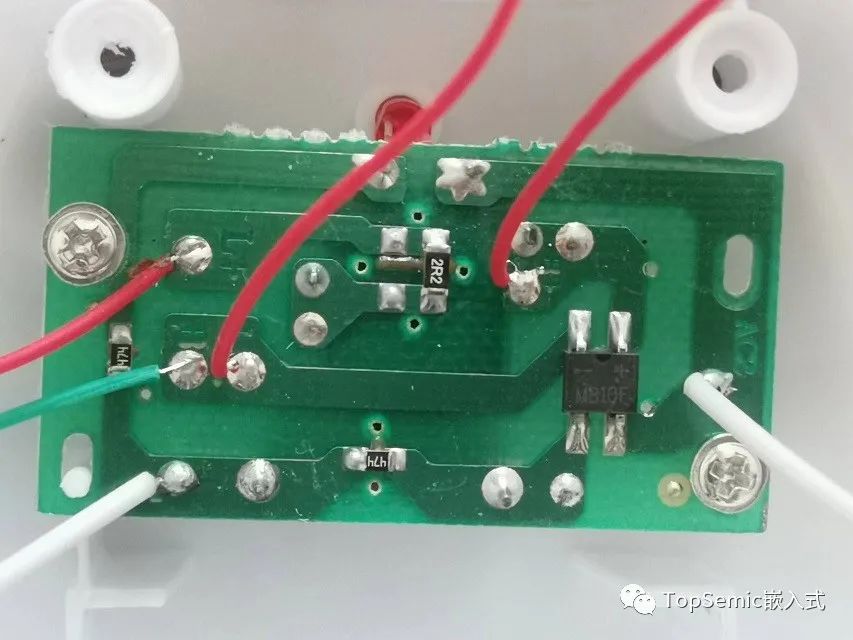

背面：
1个整流桥，1个电容，3个电阻，1个指示灯，1个开关。搞定了电源变换滤波，电池充放电管理，LED灯光控制。这水平是不是人见人跪，足可以冲出地球，走向宇宙？实在是不服不行。
- 国家标准
好了，护眼灯可以不是谁想标一下就标一下。这个可是有国家标准的。目前执行的标准有两个：GB/T9473-2017 《读写作业台灯性能要求》国家标准化管理委员会制定CQC16-465316-2018《读写作业台灯性能认证规则》中国质量认证中心参照国家标准制定国家标准是强制性标准，也就是如果你标注护眼，读写这些，那就必须通过3C认证，满足GB/T9473-2017的所有要求，并通过国家质检部门的测试。而CQC(China Quality Certification Centre)认证是国家自愿性产品认证，也称CQC标志认证，不在3C强制认证目录范围内的，可以根据需要自愿做CQC认证。2022年12月30日，GB/T 9473-2022《读写作业台灯性能要求》正式发布，将于2024年1月1日起实施。在2022版中，规定了以钨丝灯、荧光灯或LED作为光源，电源电压不超过250V的读写作业台灯的性能要求，涵盖带充电装置的台灯，以USB接口为电源连接方式的台灯，以及夹式台灯。CQC标准也相应修订为CQC16-465316-2023。
标准主要包括一般要求：安全要求、无线电骚扰特性、电源谐波电流限值等，以及
技术要求：外观、标记、光度、色品性能、波动深度和瞬态光伪像、功率、功率因数、台灯对人体的电磁辐射、视网膜蓝光危害、噪声等。下面是我们比较关心的，跟光品质有关的一些指标，在选取台灯时可以加以注意。
照度及照度均匀度，别太暗，但也别太亮，照在纸上还得均匀，别一块亮一块暗的。
眩光，看一眼太阳就能理解。国标规定的是人眼能看到的部分不能大于2000cd/m2。
色温，我们对光的颜色的感受，色温低偏暖色调，色温高偏冷色调。高色温容易使人兴奋，标准建议夜间使用台灯，色温最好不要超过4000K，也就是接近自然光的色温。
波动深度和瞬态光伪像，这个名词比较专业，我们可以简单理解为灯光闪不闪。台灯的闪烁来源，一个是交流电，再有一个就是亮度调节中普遍采用的PWM调光技术。
视网膜蓝光危害，大家都知道，太阳光是由多种颜色组成的。LED灯看上去的白色，实际也是由多种频段的光组合而成的，其中一种就是400nm-500nm的蓝光，过量的蓝光对眼睛会有伤害作用。IEC把它分为四个级别：RG0(免除)RG1(低危险)RG2(中等危险)RG3(高危险)。国标对护眼灯的要求为RG0级别。
显色指数，就是在灯下观察一个彩色物体，跟我们在阳光下看到的颜色，越接近越好。这个最新的标准GB/T 9473-2022，在网上很容易能查到，感兴趣可以找来做深一步了解。
参考资料：一图读懂读写作业台灯性能要求 -国家标准化管理委员会
GB/T9473-2022
