EMI辐射超标整改案例分享

分享一个EMI整改文档，对于EMC来说，接触的案例越多，整改的成功率就越高，整改的方法也越多，从案例中吸取教训，总结经验，避免设计中出现同样的问题。

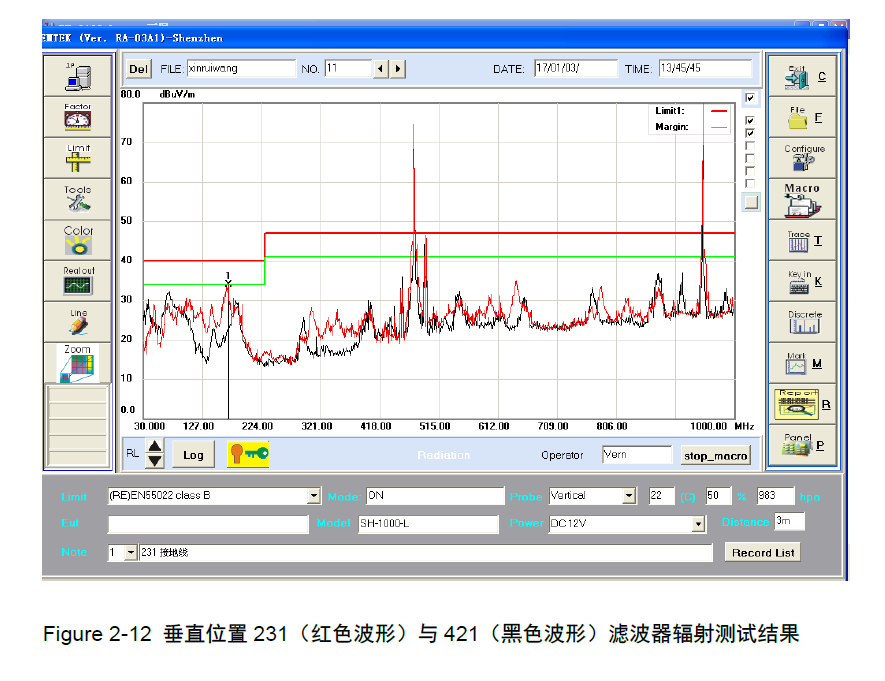

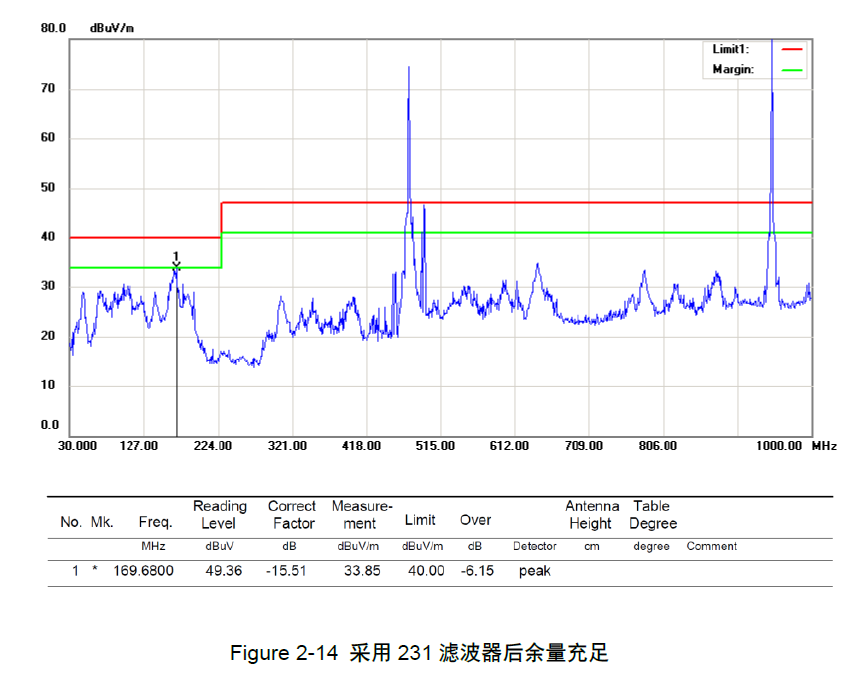

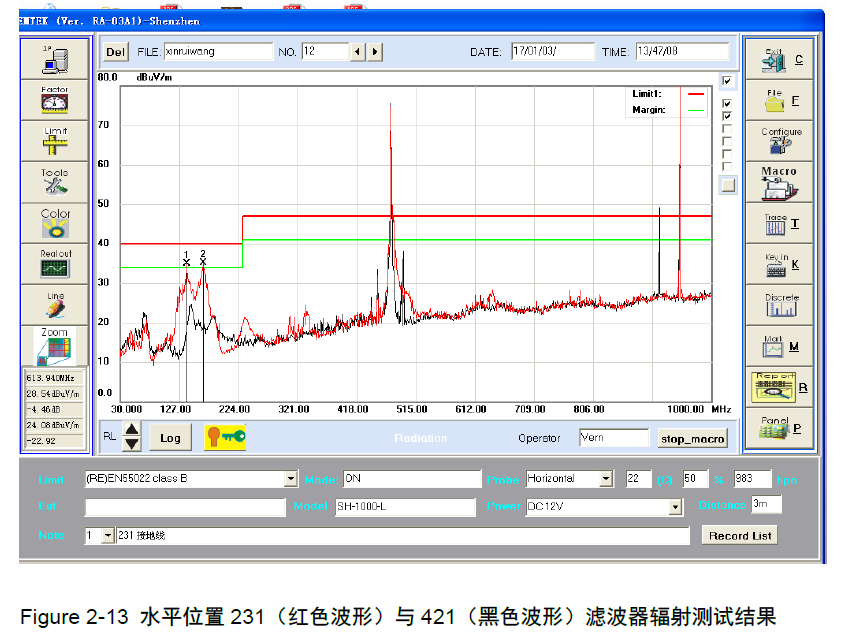

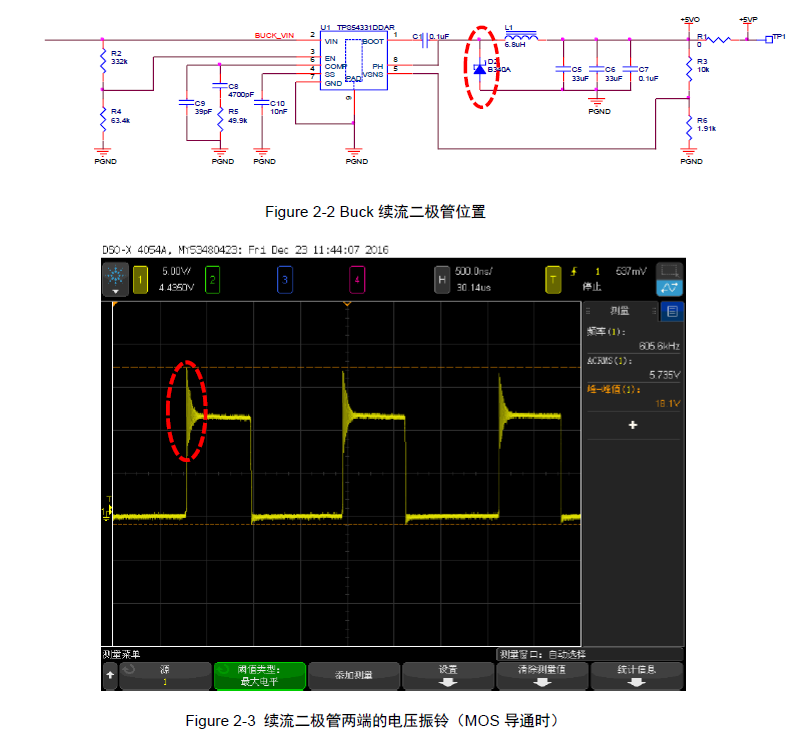

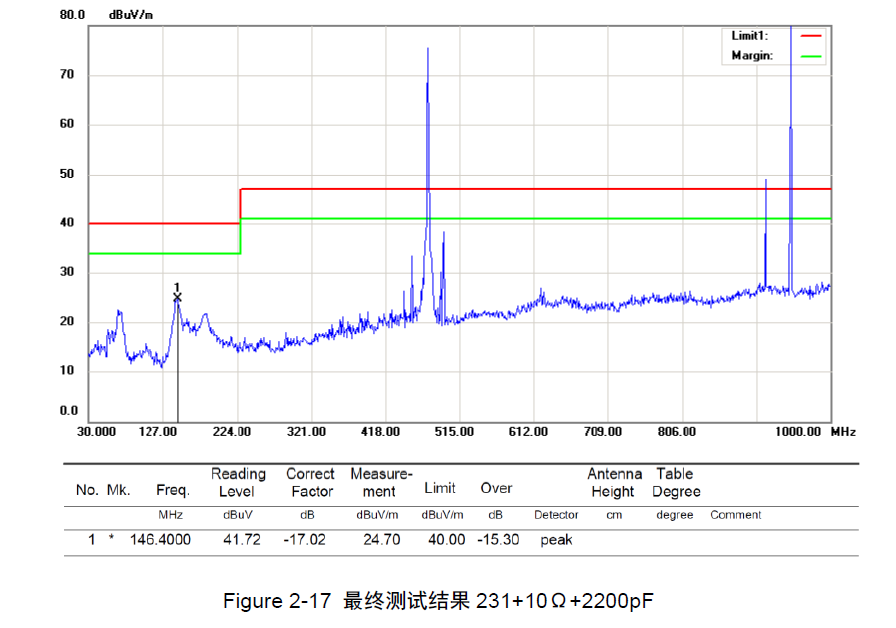

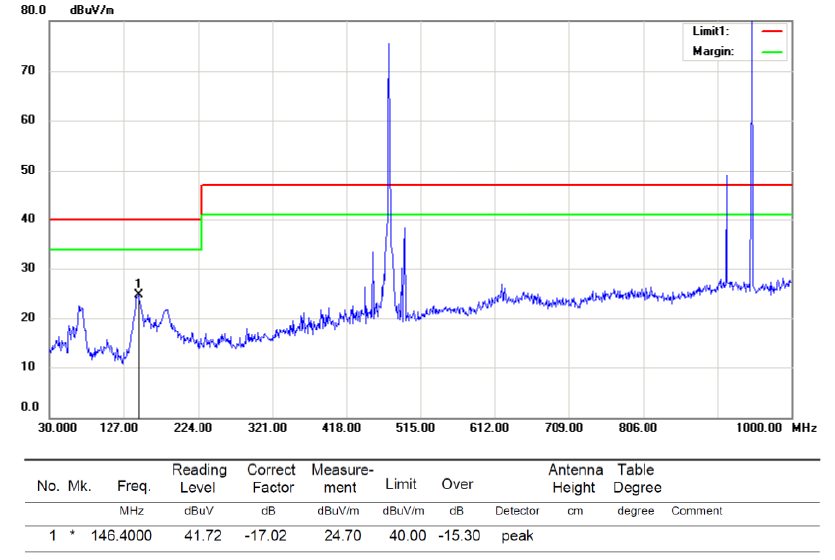

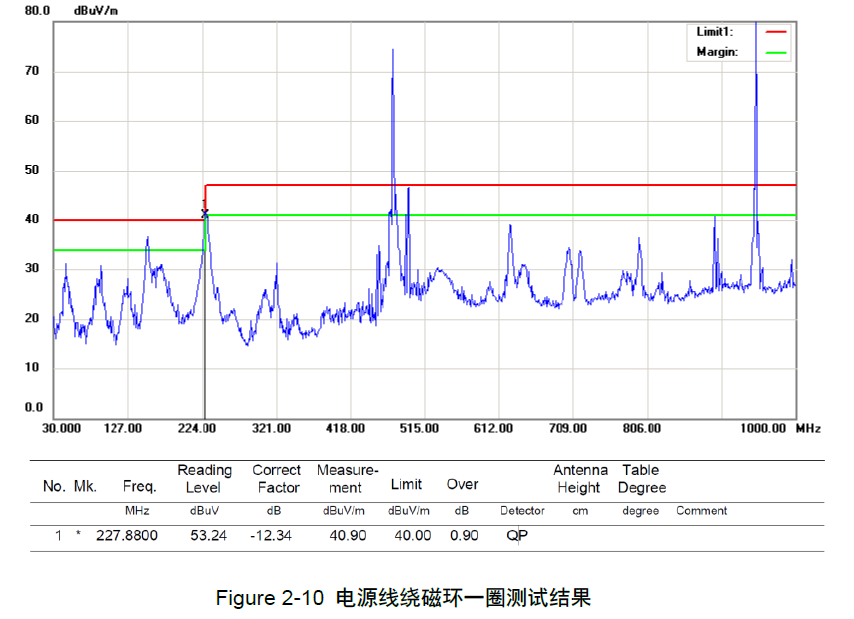

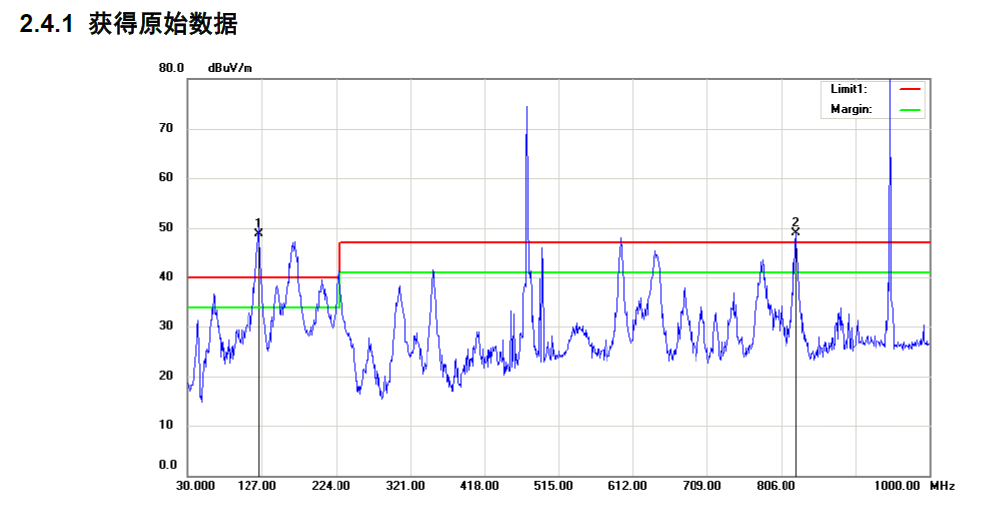

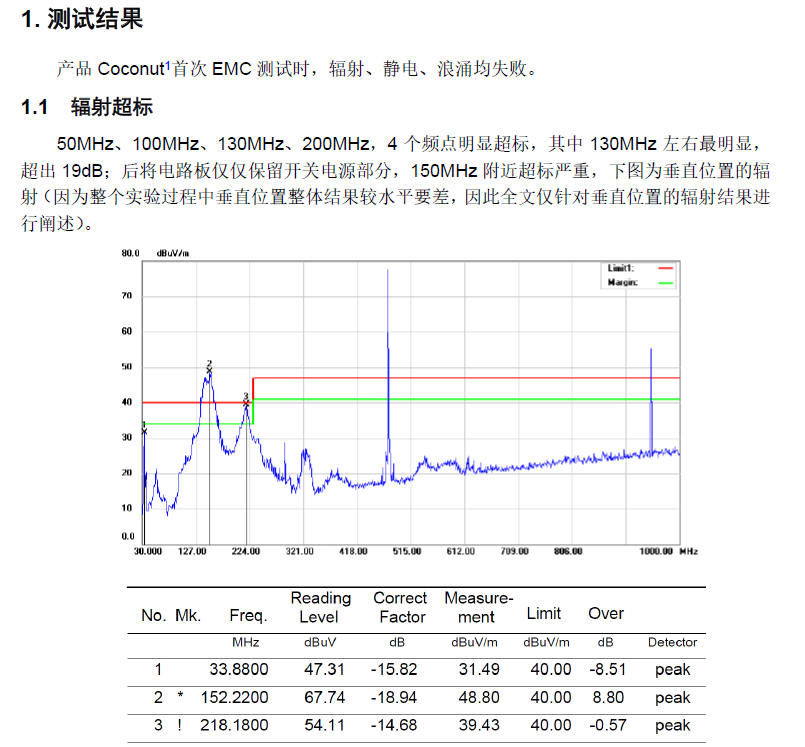

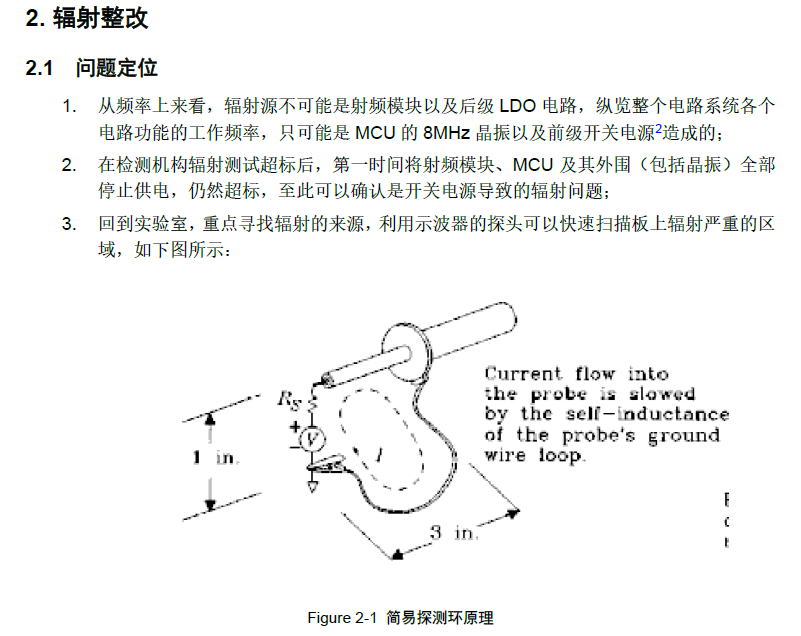

注意：按照文档描述，从下面两张图片可以看出470MHz和940MHz(二次谐波)左右，这两个频点的功率非常高，可能该产品是一款无线产品，对于主频--有意辐射频率来说是有豁免权的，所以只需要注意200MHz之前的频段，由于频谱超标带宽较宽，可以肯定非时钟、晶振辐射超标引起，几乎肯定辐射源在电源了，不过最后的结果，电源部分虽然PASS了，但是后面又引起了其他的频点超标，不知道为什么也能够PASS，可能不关心200MHz之后的频点，这里不太清楚，大家主要看电源部分辐射超标的整改方法即可。个人观点，仅供参考！


以下是文档部分截图，如果感兴趣，可以文末回复关键词下载原文。
