支持PD3.1，沁恒推出带有温控功能的eMarker芯片CH252系列

前言

USB PD协议规定，功率大于60W（20V3A）或数据传输速率大于USB2.0的USB-C线缆，均需加装专用的电子标签芯片（eMarker），以保障大功率电能传输、高速率数据传输的可靠性与安全性。

针对上述需求，沁恒微电子推出了用于USB-C线缆的电子标签芯片CH252系列，该系列包含两款电子标签芯片：标准型CH252L，和带有温控保护功能的CH252N。两款芯片均支持PD3.1 240W EPR及最新的USB4 Gen3规格，同时也支持即将发布的USB4 Gen4规格，速度高达80Gbps。

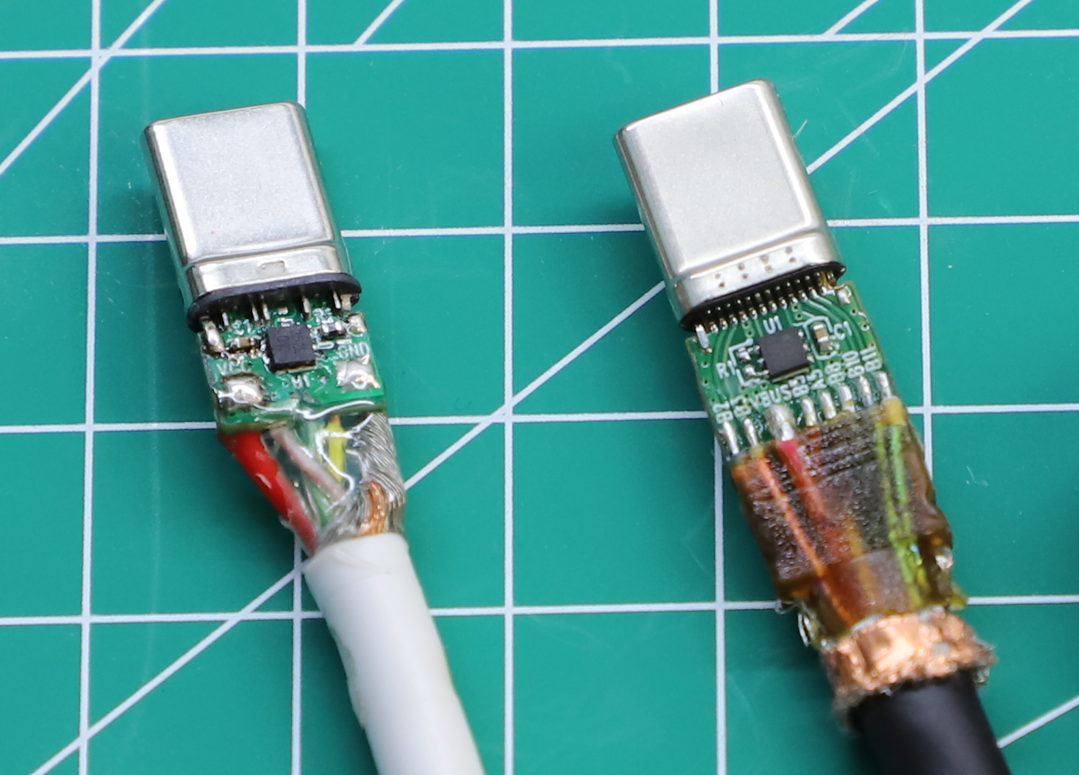

沁恒CH252系列

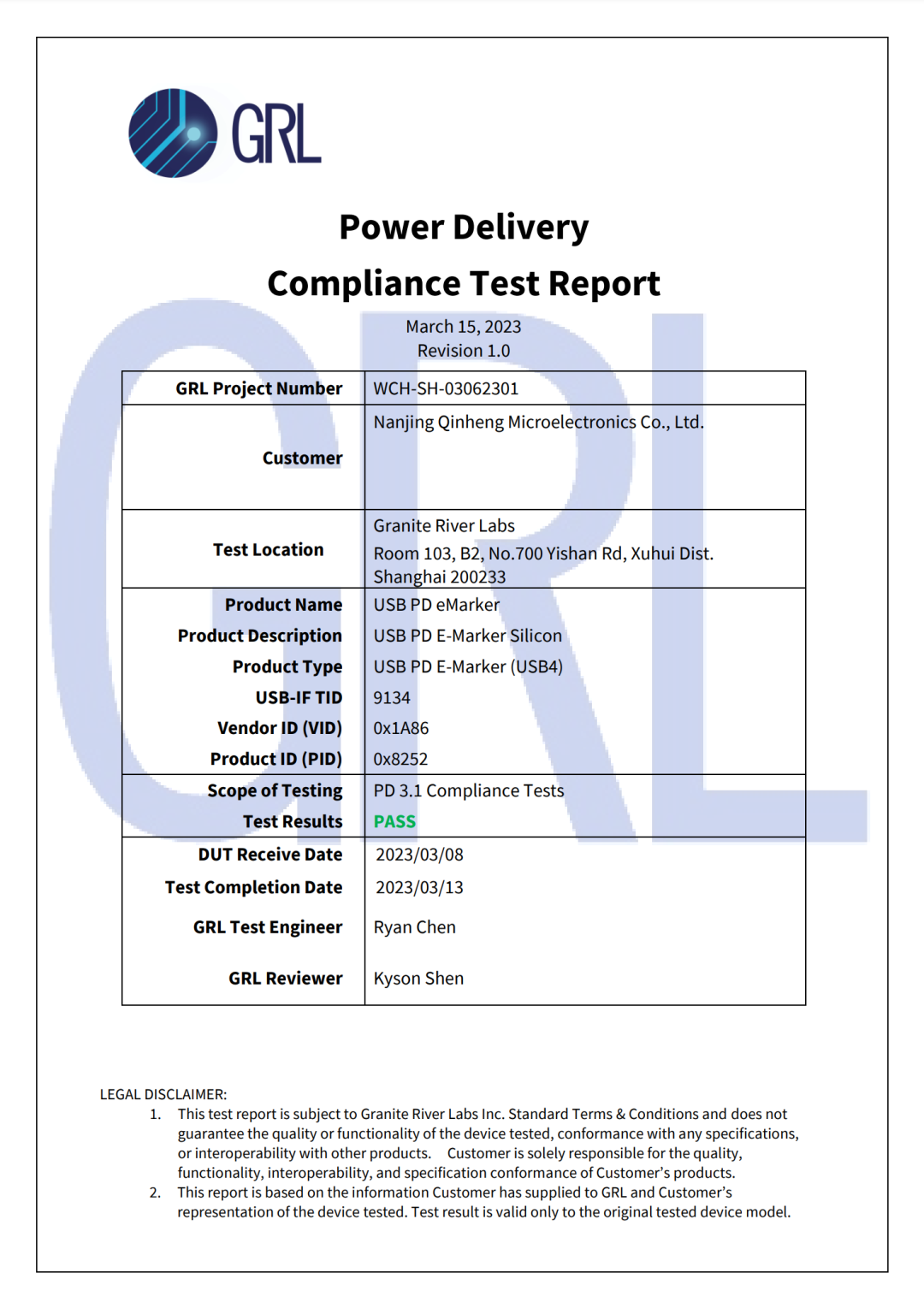

沁恒CH252系列通过USB 官方认证测试。

在功率传输方面，CH252系列产品支持最新的USB PD3.1 EPR规范，最高可支持48V5A 240W的功率传输等级，并同时兼容过往的USB PD3.0及2.0规范标准。

在通讯速率方面，CH252系列产品支持目前已发布的USB4 Gen3 40Gbps，支持其各项扩展功能及VDM功能，并预留了即将发布的USB4 Gen4支持。通讯速率也向下支持USB4 Gen2、USB3.2和USB2.0。

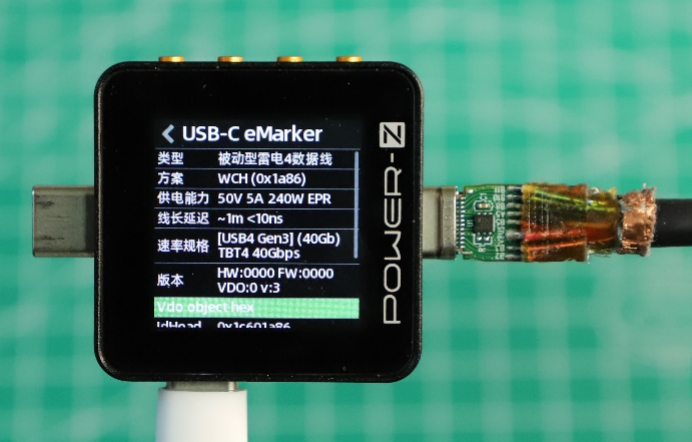

使用POWER-Z读取报文可知，采用CH252系列产品的雷电4数据线，其供电能力可达50V5A 240W EPR，数据传输能力可达 USB4 Gen3 40Gbps。

随着PD协议的迭代升级，Type-C接口所能传输的最大功率从最初PD2.0、PD3.0的20V3A 60W和20V5A 100W，增长到现在PD3.1 EPR的48V5A 240W。伴随着传输功率的增大，连接器虚接发热、使用环境温度较高等状况均可能导致温度的异常升高，从而产生融化、脱焊甚至烧毁的风险。

CH252N相比CH252L，创新增加了降功率温控保护功能。通过外置的NTC热敏电阻，CH252N会实时检测Type-C端子的温度，当温度较高时将传输功率降低为60W，限制输出功率，从而阻止温度的进一步升高。当温度下降后，自动恢复240W全功率工作。若功率降低至60W后温度仍持续上升，CH252N将向总线间隔发送Hard Reset消息，迫使电源停止对外输出，从而达到保护设备的目的。

实际温控测试

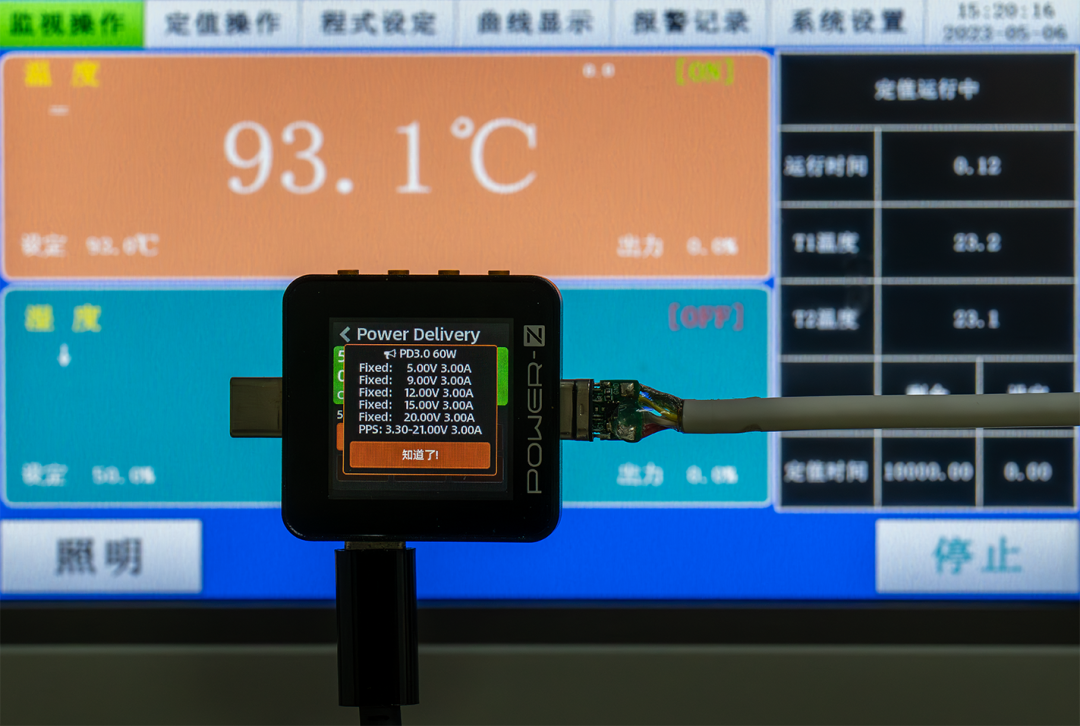

CH252N正常工作后，控制环境温度上升。当温度升至90℃时，CH252N检测到温度超过限制值，向总线发送Hard Reset消息，并在后续的充电过程中将电压电流限制到了20V3A 60W。

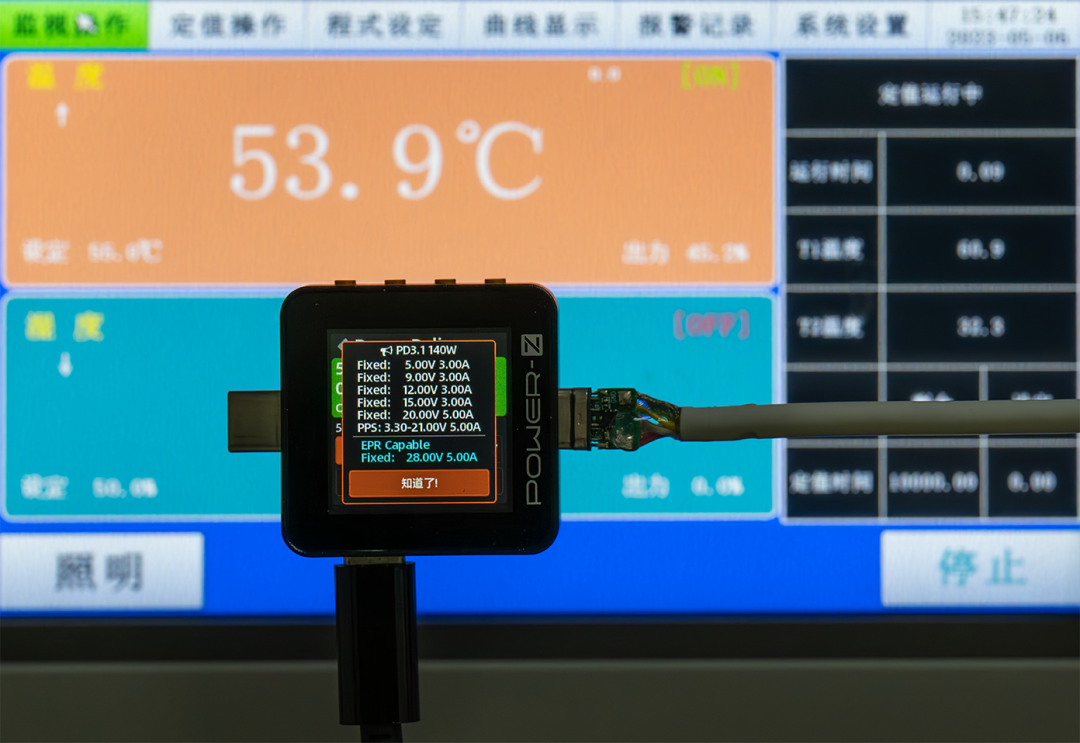

当温度下降至60℃以下，CH252N判断温度回到了正常区间，自动恢复了240W的最大充电功率。

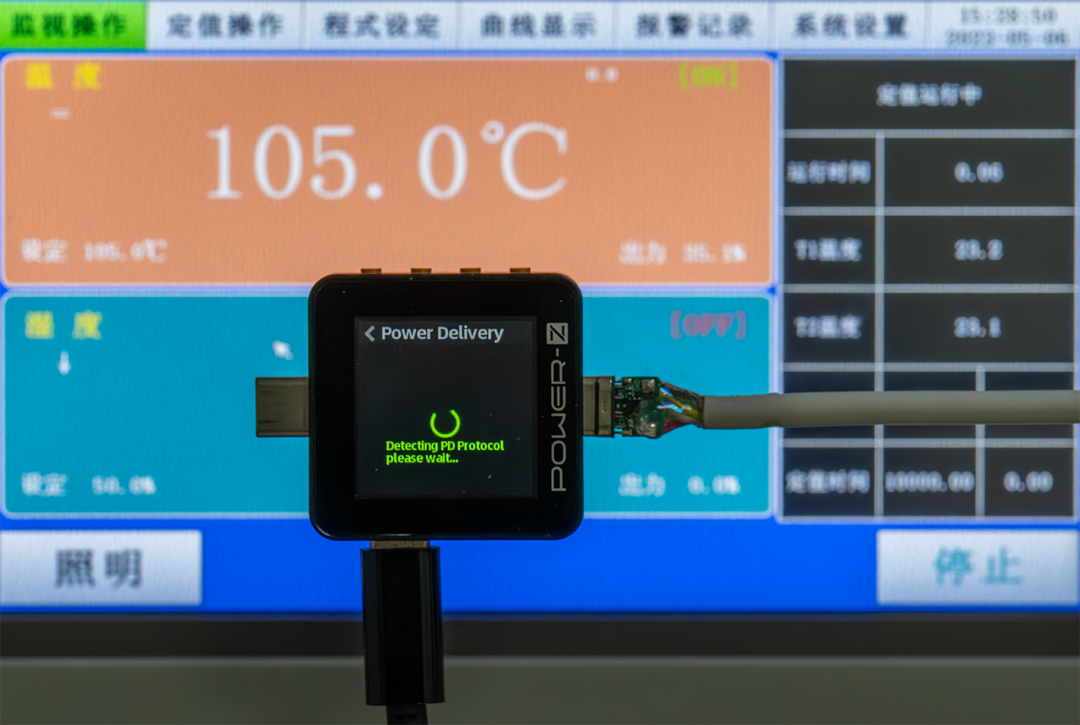

当温度持续升高超过100℃，CH252N每隔50ms向总线发送一次Hard Reset，充电停止，从而达到保护设备的目的。

沁恒eMarker在线定制平台

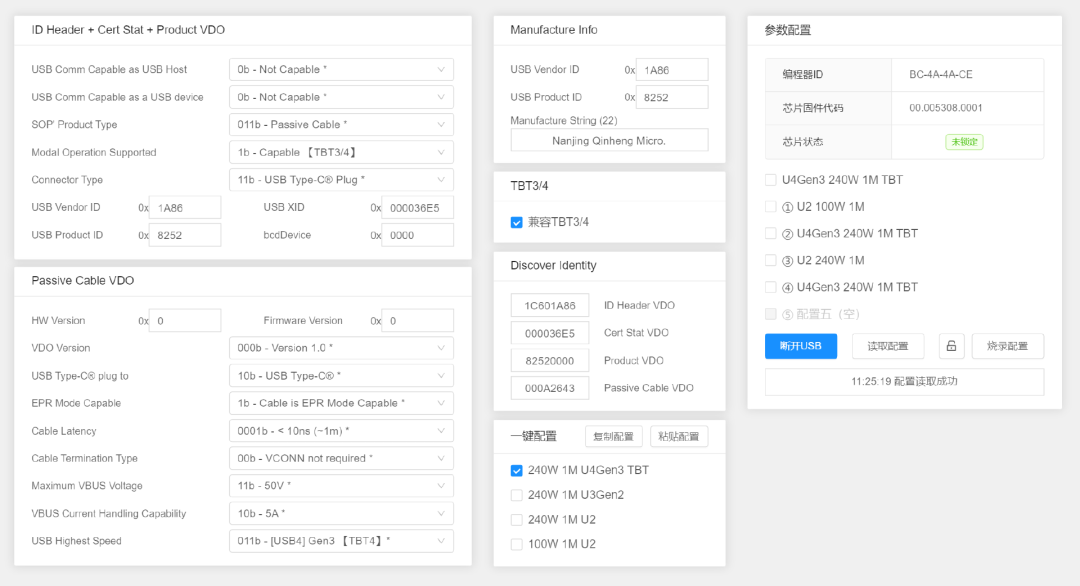

为方便客户使用，沁恒还同步推出了eMarker在线定制平台。无论是电压电流、线缆长度、协议版本、通讯速率，还是厂商自定义字符串，客户均可通过免费的eMarker在线定制平台自由地进行配置的读取、更改、烧录和管理。每一片CH252除了内置一套出厂配置外，还支持5次更新烧录功能，可充分满足客户的定制化需求。

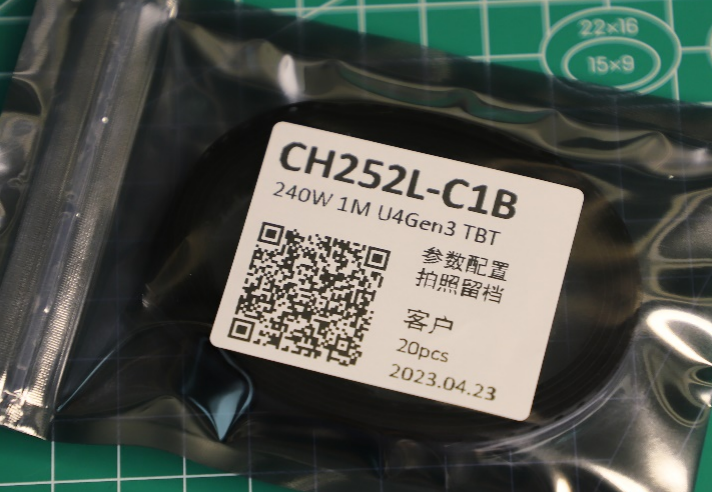

平台不仅开放了大量参数用于配置定制，还增加了一键配置的功能，轻轻一点即可直接配置到对应的主流参数。另外，平台还可以一键复制和粘贴所有参数，可将配置信息复制到微信，或生成二维码标签，相机扫一扫即可读取、备份相关参数，确保从样品到出货精准不出错。

除此之外，CH252系列产品还支持自定义Manufacture Info消息（厂商信息），在Manufacture Info消息中，客户可以自行设置厂商字符串内容，将其用于产品信息标记、序列号储存等功能。

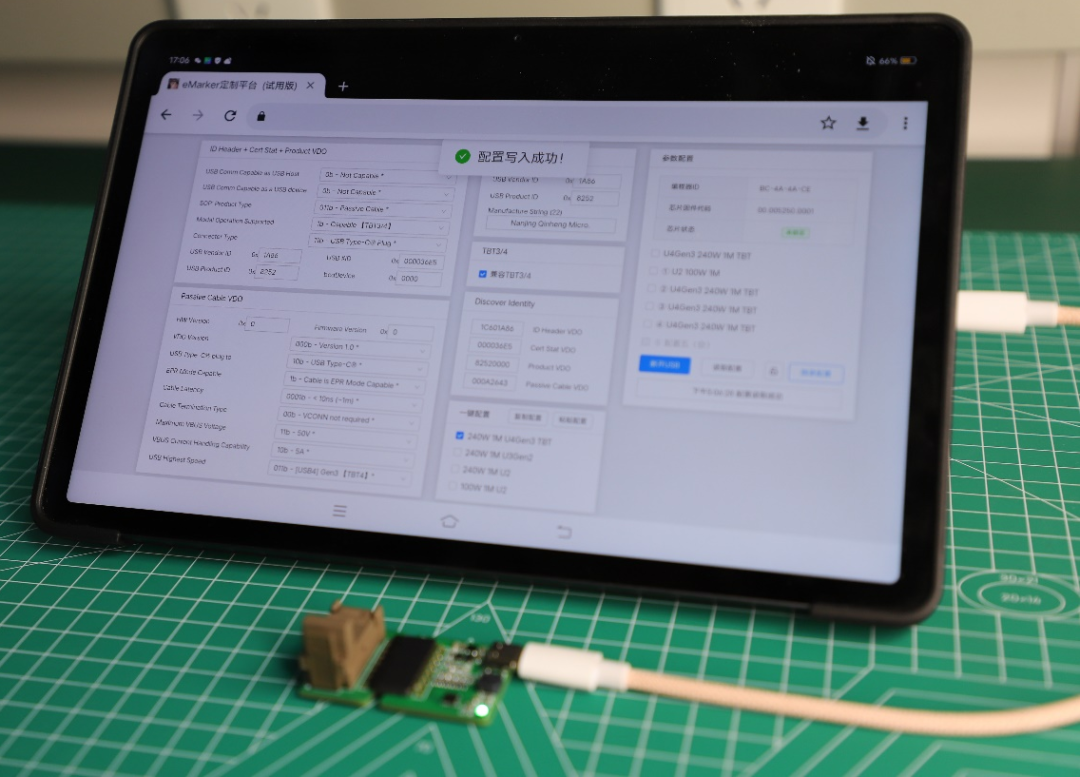

eMarker在线定制平台使用网页作为载体，通过USB连接烧录器，实现对芯片的烧录。平台兼容各版本的Windows，Mac，Android系统，无需驱动，即插即用，即使是平板电脑也可以直接进行样品烧录。

南京沁恒微电子简介

南京沁恒微电子股份有限公司成立于2004年，专注于连接技术和微处理器内核研究，是一家基于自研专业接口IP、微处理器内核IP构建芯片的集成电路设计企业。公司主要产品包括USB/蓝牙/以太网接口芯片和连接型/互联型/无线型MCU，产品侧重于连接、联网和控制，主要应用于计算机手机周边、工业控制和物联网等领域。

公司凭借多领域、多层次的自研IP体系与软硬件相结合的研发模式打造垂直贯通的技术链条，通过IP交叉组合与垂直递进等技术融合形式，不断扩充、完善芯片产品矩阵，致力于为客户提供万物互联、上下互通的芯片及解决方案。

充电头网总结

沁恒微电子推出的两款用于USB-C的电子标签芯片CH252L和CH252N，均支持PD3.1 240W 快充，以及USB4 Gen3 40Gbps 数据传输，且预留了USB4 Gen4支持。其中CH252N相较于CH252L，增加了温控保护功能，可以实时监控Type-C端口的温度。当温度较高时，限制输出功率；当温度下降后，则自动提高功率工作。这在确保用户安全的同时，也能使线材保持尽可能高的充电功率。
