单片机的芯片上为什么那么多组的VDD？
来源:玩转单片机与嵌入式发布时间:2023-05-091682浏览
询问 AI

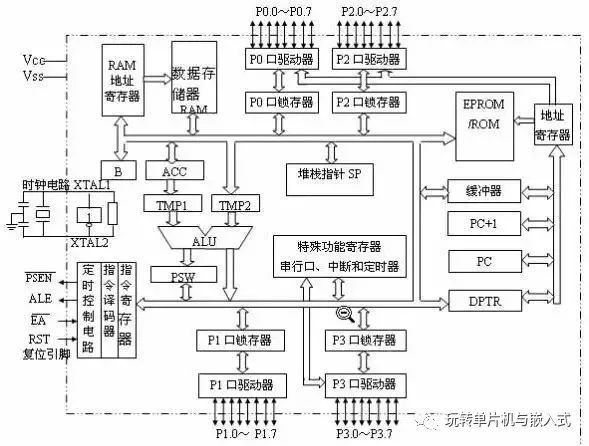

一、单片机内部电路结构
为了更好地理解为什么单片机芯片上会有多组VDD，首先需要了解单片机内部电路结构。
二、功耗
在单片机内部，处理器核心的功耗最大，因为它需要进行各种运算和控制操作。处理器核心的功耗主要来自于两个方面：静态功耗和动态功耗。静态功耗是指处理器核心在没有进行任何操作时的功耗。在处理器核心的电路中，存在许多静态电流，这些电流会消耗一定的功率，因此会产生静态功耗。静态功耗通常与工艺制程有关，工艺制程越小，静态功耗越低。动态功耗是指处理器核心在进行运算和控制操作时的功耗。在进行运算和控制操作时，处理器核心需要充放电，因此会产生一定的动态功耗。动态功耗通常与处理器核心的频率和电压有关，频率越高，电压越大，动态功耗越高。因此，为了减小功耗，需要对处理器核心的频率和电压进行优化。一般来说，单片机芯片上的电压都是固定的，例如3.3V或5V。因此，为了减小功耗，可以通过调节处理器核心的频率来进行优化。除了处理器核心外，存储器和外设的功耗相对较小，因为它们只需要存储和传输数据。然而，存储器和外设的功耗也不能被忽视，因为它们会影响整个单片机系统的功耗。三、EMI/EMC
在单片机内部电路中，信号的传输和处理会产生电磁辐射和电磁干扰，称为EMI/EMC。EMI/EMC会对周围的电路和设备产生干扰，导致系统不稳定或失效。为了减小EMI/EMC，需要对VDD电源系统进行优化。VDD电源系统的设计需要考虑以下因素：噪声滤波：需要对VDD电源进行滤波，以减小电源的噪声。噪声滤波可以采用陶瓷电容、磁珠等器件。分段供电：为了减小EMI/EMC，可以将单片机芯片划分为不同的区域，每个区域使用不同的VDD电源。不同的区域之间通过电源隔离器进行隔离，以减小EMI/EMC。地电位：VDD电源的地电位需要与信号地电位分离，以减小地回路的干扰。四、电源管理
电源管理是单片机设计中非常重要的一个方面。在单片机系统中，不同的电路和外设需要不同的电源电压和电流。电源管理系统需要对这些电路和外设进行控制，以满足其电源需求，同时减小系统的功耗。常见的电源管理技术包括：
电源选择器：将不同的电源连接到单片机系统中，以满足不同电路和外设的电源需求。
电源控制器：控制单片机系统中的电源开关，以便在需要时打开或关闭电源，从而减小功耗。
电源转换器：将电源电压转换为单片机系统中需要的电压。
睡眠模式：当单片机系统不需要进行运算和控制时，可以将系统切换到睡眠模式，以减小功耗。
电源管理技术可以帮助单片机系统实现高效的功耗管理和扩展系统寿命。五、结论
在单片机芯片上为什么有那么多组的VDD电源？这是因为单片机系统中的不同电路和外设需要不同的电源电压和电流，而且为了减小功耗、减小EMI/EMC和实现电源管理，需要对VDD电源系统进行优化。优化VDD电源系统可以帮助单片机系统实现高效的功耗管理、减小EMI/EMC和扩展系统寿命。
