什么是主动式PFC电源？主动式PFC电源会更省电吗?

通常来说主动式PFC可以省电真的是这个样子么，下面小编来和你分析一波，主动式PFC在结构上来说基本就是一个通过PWM控制电流波形的AC/DC整流器，交流输入通过整流桥进行整流，然后PWM触发主动PFC电路中的MosFET管，分离中间直流电压到恒定脉冲序列，随后这些脉冲信号通过滤波电容，将相对平顺的电流送到主开关电路。

主动式PFC电路，图片源自游戏悍将SURPASS SP500电源

此外我们可以在主动式PFC电路中看到一个体积相对较大的电感线圈，这个电感线圈可以对电流起到缓冲和梳理的作用，当然它在体积和重量上比起被动式PFC的电感要小很多。

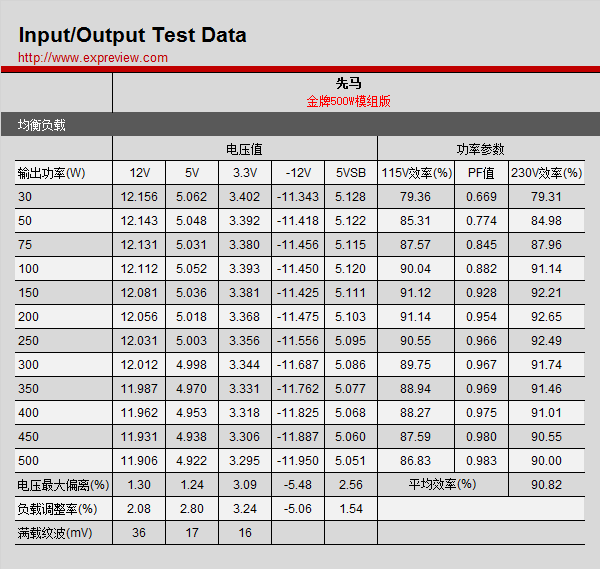

以先马金牌500W模组版为例的主动式PFC电源，PF值可以轻松达到0.9以上

从设计结构上来说，主动式PFC显然比被动式PFC更复杂，成本也更高。但是主动式PFC有着更宽广的电压适应能力，在电压波动较大的情况下仍然可以稳定工作，不少产品甚至直接支持110V到220V电压的输入。同时在功率因数校正的效果上，主动式PFC也有凌驾于被动式PFC，可以轻松达到0.9以上，部分高端产品甚至可以实现无限接近于1的效果。

此外由于主动式PFC电路的体积和重量都远小于被动式PFC，随着电源额定功率的提升，其在体积和重量上的变化也不会很大，因此在被动式PFC电源上“越重越好”的标准其实并不适合主动式PFC电源。

在主动式PFC电源刚刚步入主流的时候，又不少厂商为了宣传自家的主动式PFC电源产品，都纷纷打出了“主动式PFC电源更加省电”的旗帜，引导消费者选择采用主动式PFC设计的产品。但事实上是不是这样呢?主动式PFC电源就一定比被动式PFC电源省电吗?

如果从宏观的角度来看，确实是这样没错的。同样是200W的有效功率，采用被动式PFC设计、PF值为0.8的PC电源需要消耗250W的视在功率，而采用主动式PFC设计、PF值为0.9的PC电源则只需要222W的视在功率，如果说视在功率相当于发电机的输出功率，那主动式PFC电源对发电机造成的负荷就更低，自然也就是更省电了。

然而这样的省电对于消费者而言并没有什么实际意义，因为我们的电表只统计有效功率，并不是统计视在功率，换句话说你只需要为有效功率付电费，因此不管是主动式PFC、被动式PFC还是没有PFC，只要有效功率相同，电表上走的数字就是相同的，消费者需要支付的电费也是相同的。

真正能让你省电费的参数是电源的转换效率，这个转换效率直接影响电源有效功率的高低，在相同的输出负载下，转换效率更高的电源所需要的有效功率越低，你需要付的电费自然也越少了。

我们为什么要选择主动式PFC电源?

如果仅仅是从省电费的角度来考虑，电源是采用主动式PFC、被动式PFC甚至是有无PFC都没有什么关系，因为省钱与否的关键是在电源的转换效率。但是实际与理论总是有一些差别的，从客观事实来说，同样额定功率的电源产品，主动式PFC电源大部分确实有着比被动式PFC产品更高的转换效率，因为前者往往在做工、用料和架构上都会有更高的水平，品质也会更好，所以主动式PFC电源产品在客观上确实要更省电费，虽然两者没有必然的联系。

此外主动式PFC电源对交流输入电压的适应性也更强，基本上目前的宽幅电源都采用了主动式PFC设计，这样在电压波动比较大环境下，主动式PFC电源仍然可以保持稳定的输出。而被动式PFC电源对输入电压的稳定性有一定的要求，电压浮动的适应范围往往不如主动式PFC产品，在输入电压起伏较大的环境下可能无法正常工作。

另外选择主动式PFC电源也是一种环保观念，由于其PF值更接近于1，因此它对电网的负荷和污染也会更低，有利于减少不必要的能量消耗。现在PC电源中的80Plus认证不仅对产品的转换效率有要求，它还同时要求PC电源的PF值在0.9以上，因此80Plus认证在一定程度上也是对电源产品在环保贡献上的肯定。
