ST25R3916B NFC读卡器：加速支付、消费类和工业应用设计

来源:意法半导体中国发布时间:2023-05-051713浏览

☝点击上方“意法半导体中国”，关注我们

‍‍‍‍‍‍‍‍

作为一项便捷的通讯技术，NFC无处不在，从移动支付到IoT，再到智能驾驶和智能工业。

电子门禁、身份铭牌、设备配对、智能投屏、防伪、工业设备的用户接口扩展、数字化汽车钥匙等。NFC正在很多你看不到或者想不到的地方，为我们的生活提供着极大的便利。

意法半导体作为RFID和NFC技术的早期先行者之一和主要供应商，拥有广泛的产品系列和解决方案，可覆盖所有NFC应用的需求；同时，丰富的产品生态系统和本地化的技术支持能帮助用户实现高效、安全的应用方案和NFC功能的快速集成。

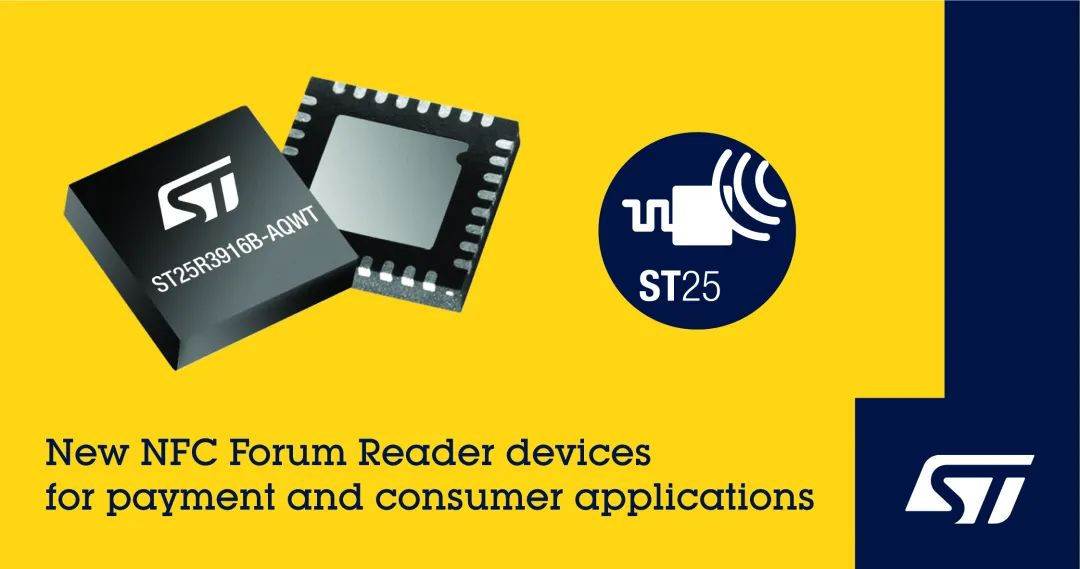

意法半导体的ST25R3916B是一款高性能NFC通用器件，芯片输出功率大，能效高，价格具有竞争力，在适用的情况下可支持NFC发起设备、NFC目标、NFC读卡器和NFC卡模拟模式。

该NFC IC针对POS终端应用进行了优化，完全符合EMVCo 3.1a模拟和数字标准，即使在恶劣的条件（例如，天线周围有LCD显示器产生噪声干扰）下也能实现快速的EMVCo认证周期。目标应用包括非接触式支付、设备配对、无线充电、品牌保护以及其他工业和消费类应用。

主要特性：

✦工作模式：读卡器/写卡器，卡模拟，有源和无源点对点

✦动态功率输出 (DPO) 控制场强度，将其保持在给定范围内

✦主动波束成形 (AWS) 减少过冲和下冲，同时轻松通过EMVCo和NFC Forum认证

✦噪声抑制接收器 (NSR) 可在噪声环境中进行接收

✦通过可变电容实现自动天线调谐 (AAT)

✦集成符合EMVCo® 3.1a的EMD处理

优化的射频性能

新器件引入了灵活性更高的主动波形整形 (AWS)改进技术，可以简化射频输出调整过程，方便优化过冲和下冲问题。射频调整操作非常容易，先在支持的图形界面软件上修改寄存器设置，然后再用示波器进行快速验证。这项技术简化了EMVCo 3.1a和NFC Forum CR13规范认证，而无需处理天线匹配问题。

ST25R3916B可提供高达1.6W的射频输出功率，并能高效直接驱动天线。动态功率输出 (DPO)调整技术让设计人员能够将辐射功率控制在EMVCo和NFC Forum规范定义的上下限内。

出色的抗干扰能力

ST25R3916B整合高抗噪输入结构和意法半导体专有噪声抑制接收器(NSR)，具有很高的抗干扰能力，防止附近的电源、POS终端等设备干扰芯片工作。这两款器件对辐射噪声和传导噪声，也有很强的防干扰能力。

ST25R3916B的电源电压范围是2.4V至5.5V，工作温度范围为-40°C至 105°C。外围I/O电路的最低工作电压是1.65V。

丰富的开发资源

为帮助用户加快系统开发，ST还推出了一系列的探索套件、扩展板和参考设计等资源。

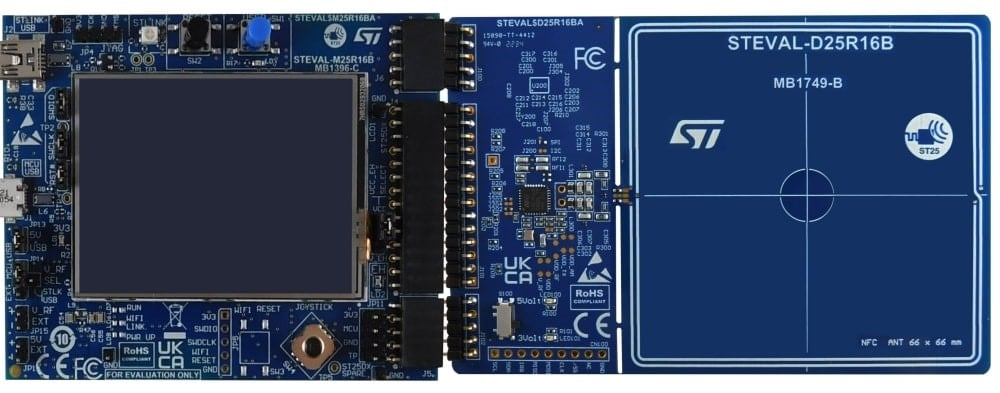

ST25R3916B探索套件：快速评估基于ST25R的NFC读卡器的特性和功能。

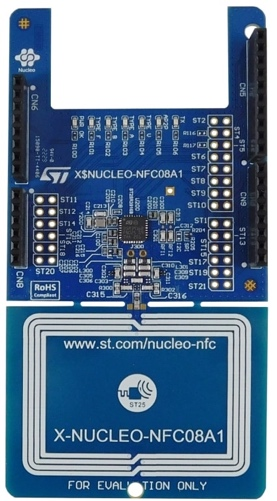

基于ST25R3916B的NFC读卡器扩展板：利用先进的NFC读卡器扩展板X-NUCLEO-NFC08A1设计满足未来需求的应用，充分发挥NFC的潜力。

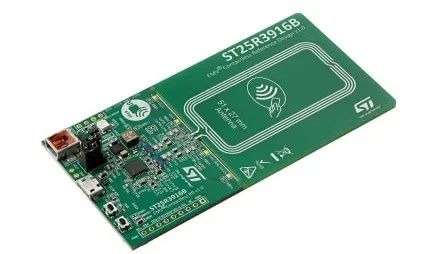

面向ST25R3916B的EMVCo参考设计：ST25R3916B-EMVCO套件是一种展示了非接触式支付终端的参考设计，包括EMVCo level 1堆栈的示例代码。

eDesignSuite：NFC/RFID计算器，eDesignSuite是一套全面、灵活的设计辅助实用程序和工程工具。
