在布局的时候，常常需要对一些元素去进行移动位置以方便进行设计。

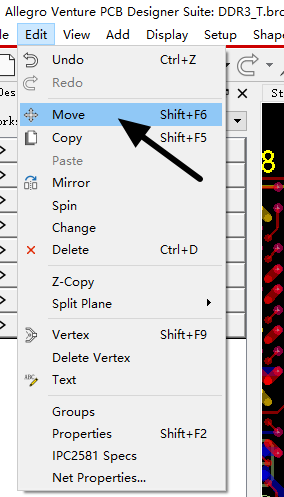

1、执行菜单命令Edit-Move，此时PCB界面的左下角会显示Move，就表示正在执行移动命令，如图1所示。

图1 移动命令

2、在PCB界面右边的Find面板中所选择需要进行移动的元素，如图2所示，面板中未变灰的都可以进行选择。

图2 Find面板

图3 Option面板

3、在Option面板中可以进行移动命令的相关设置，如图3所示。面板参数介绍：

Ripup etch：移动对象时去除所连走线、过孔

Slide etch：移动对象时保留所连走线、过孔，走线随着对象平滑移动

Stretch etch：移动对象时保留所连走线、过孔，走线随着对象以任意角度移动

当三项都不勾选时，表示仅移动对象，不能影响其他走线、过孔。

Tepy：以相对坐标或绝对坐标的方式旋转，一般选相对坐标。

Angle：旋转的角度设置，根据实际需要选择，一般90°

Point：设置旋转时的基准点，有以下几种方式，可根据实际情况灵活选择。

Sym origin：以元器件封装原点为基准点，软件默认该选项。

Body center：以元器件place_bound几何中心为基准，常用于元器件原地旋转。

User pick：以鼠标单击选择点为基准，常用于多个元器件的整体旋转。

Sym pin#：以元器件引脚编号为基准点，常用于元器件结构定位。

Sym origin和Body center与封装建立是否规范直接相关。

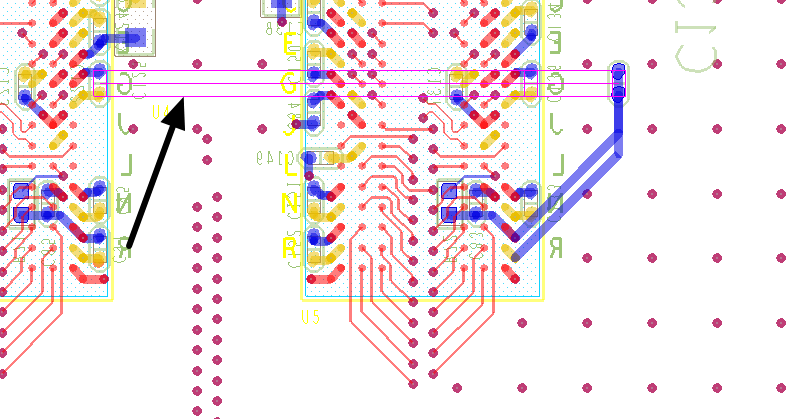

Dynamic Alignment：这个功能是新增的功能，点击Preferences进入User Preferences进行设置勾选，可以在移动器件时一边与其他器件进行对齐操作，如图4所示

图4 Dynamic Alignment介绍
