课程简介

本节课程主要讲述如何通过 Mini-F0160 开发板实现 USB 转三路虚拟串口功能。

开发板	Mini-F0163
开发环境	MDK-Keil

Mini-F0160 开发板搭载 MM32F0160 ，产品内嵌 1 个 USB 控制器，内置 USB PHY，兼容 USB 2.0 全速规范，提供最高 12 Mbps 数据速率，支持设备模式，USB 控制器提供了最高 8 个双向端点。

本文源程序下载地址：

https://www.mindmotion.com.cn/download1.aspx?itemid=3816typeid=5

什么是 CDC 设备

CDC 类是 USB 通信设备类（Communication Device Class）的简称。由 USB 组织定义的专门给各种通信设备使用的 USB 子类。

通常，CDC类由两个接口子类组成：

通信接口类（Communication Interface Class）

主要用于主机对设备进行管理和控制，它包含一个控制类型的端点和一个可选的中断类型端点。

该控制类型端点 0 一般用作请求，可以用于配置 USB 设备枚举虚拟串口的波特率、数据类型的设置，比如数据长度、停止位等。在虚拟串口应用中，该操作并不一定需要具体实现。因为主机与设备在物理上通过 USB 总线进行通信，与串口并没有关系，在虚拟化过程中，起决定性作用的是串口驱动，该驱动将每一条具体的虚拟串口操作对应到实际上的USB操作。同时，主机与设备之间的 USB 通信速率依然是标准的 USB2.0 Full-Speed（12Mbps）速度，并不受所谓的串口波特率影响，实际的速率取决于总线的实际使用率、驱动访问 USB 外设的有效速率(两边)以及外部环境对通信本身造成的干扰率等因素。

该中断类型端点可以用于异步事件通知，设备端可以通过该端点向主机发送内部时间等，如串口状态变化事件等。篇幅受限，本文不进行实现。

数据接口类（Data Interface Class）

主要用于主机和设备之间进行数据传输，包含输入（IN）端点和输出（OUT）端点。

输入（IN）端点：

用于从设备向主机发送数据。

输出（OUT）端点：

用于主机向从设备发送数据。

多路虚拟串口的具体实现

多路虚拟串口功能可以通过组合设备（Composite Device）进行实现。组合设备是指具有多个接口，且接口间相互独立的USB设备。一个USB组合设备只有一个设备地址。在开发过程中，可以将不同的功能与不同的接口对应，来开发多功能的USB设备，描述符层次结构更清晰，出错容易排查。

设备描述符

设备描述符（Device Descriptor）是在设备连接时主机读取的第一个描述符，说明了 USB 设备的通用信息，提供关于设备、设备的配置以及任何设备所归属类的信息。主机在取得设备描述符后，就可以继续去获取设备的配置、接口和端点描述符等信息。

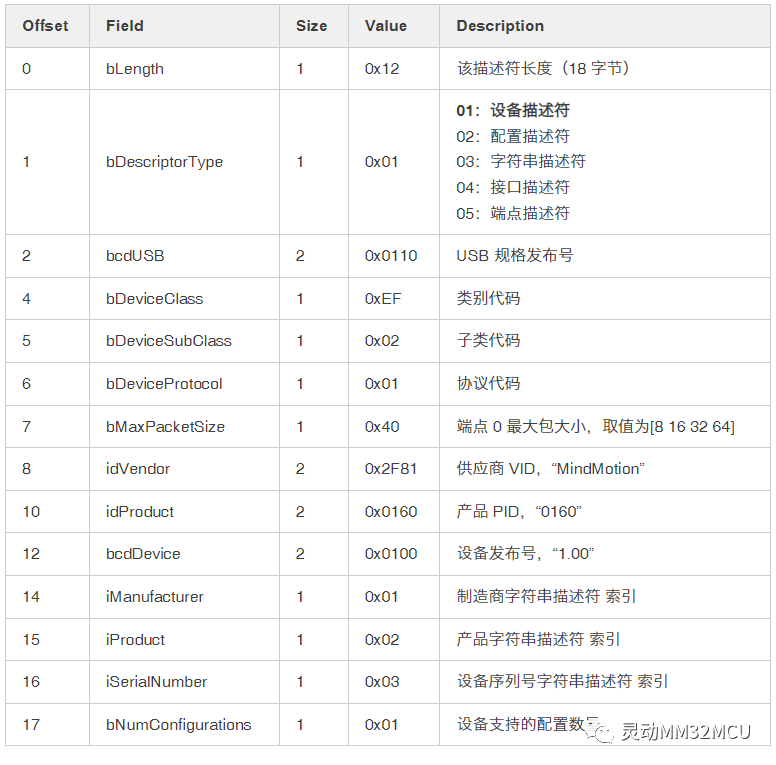

USB 设备只有一个设备描述符。在设备描述符中，可以使用 bDeviceClass = 0x00, bDeviceSubClass = 0x00, dDeviceProtocol = 0x00 表示此类信息在接口描述符内给出；也可以使用【0xEF,0x02,0x01】表示当前为组合设备。下图为主机请求设备描述符，设备返回设备描述符报文：

配置描述符

配置描述符（Configuration Descriptor）说明了一个特定配置的相关信息。当主机请求配置描述符时，返回的是所有相关的接口和端点描述符。

一个USB设备有一个或多个配置描述符。配置描述符描述了配置所提供的接口数量。每个接口可以独立操作。每种配置有一个或多个接口，而且每个接口有零个或多个端点。在一个配置中，接口不会共享一个端点，除非端点被相同接口的备用设置使用。没有这一限制、属于不同配置的接口可以共享端点。

配置描述符规定了设备的特征和能力。一般单个配置已经足够了，但在驱动程序的支持下，带有多应用或多电源选择的设备可支持多重配置。且每次只有一个配置被激活。每个配置需要一个配置描述符，其中含有关于设备电源使用及所支持接口数的信息。每个配置描述符都有附属描述符（subordinate descriptor），包括一个或多个接口描述符（Interface Descriptor）以及可选的端点描述符（Endpoint Descriptor）。

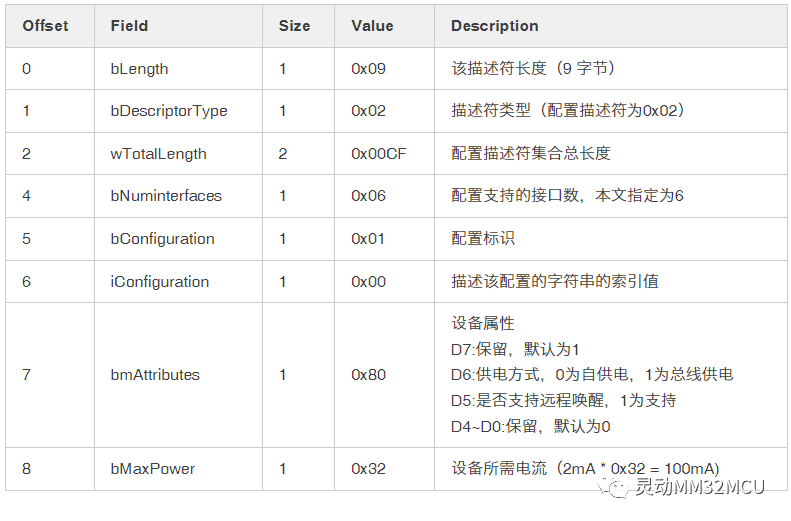

配置描述符如下：

接口描述符

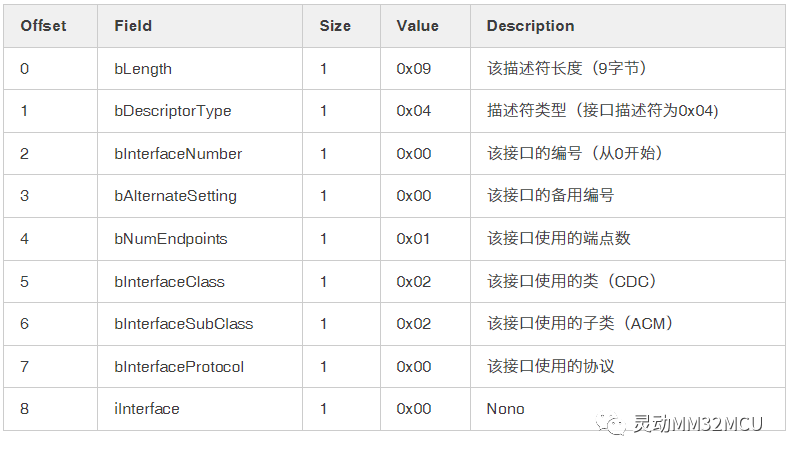

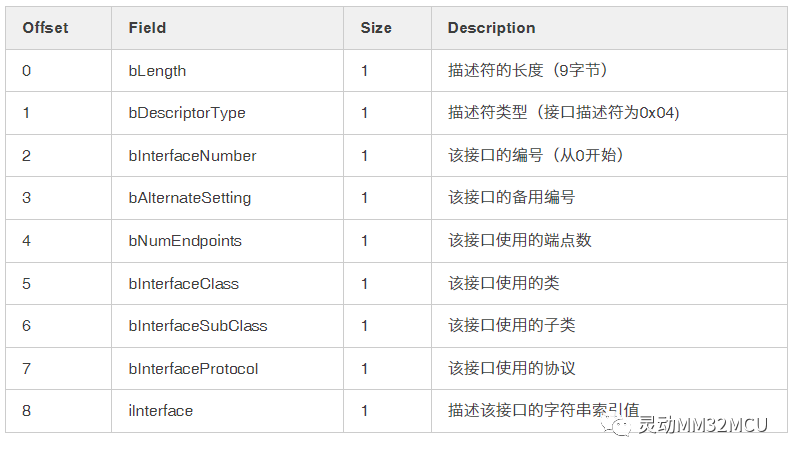

下图所示为标准的接口描述符定义。

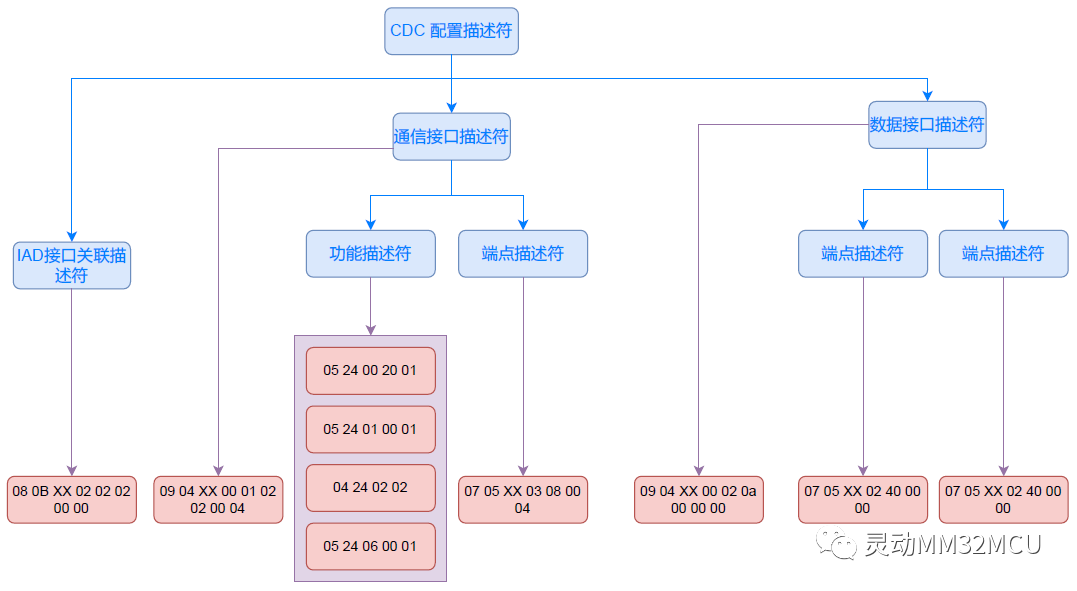

单个CDC类的描述符需要两个接口：通信接口描述符和数据接口描述符。这两个接口需要接口关联描述符（Interface Association Descriptor）进行绑定。

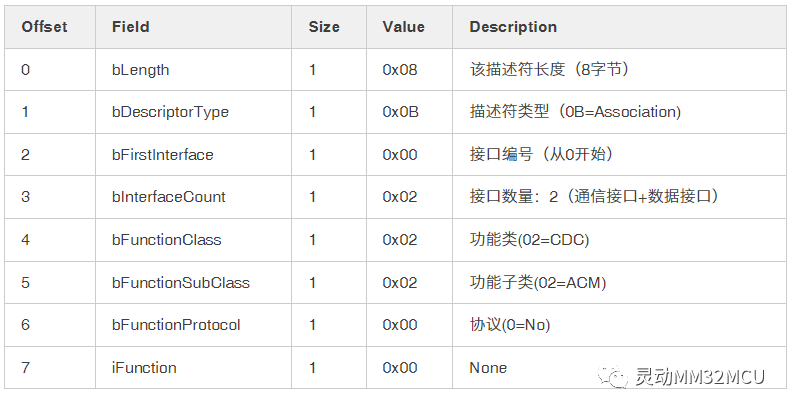

接口关联描述符

IAD 接口关联描述符提供了一种功能：即把实现单个功能的多个 Interface 打包在一起。通过接口关联描述符打包在一起的若干 Interface 是同一个功能设备的 Interface，PC端只需要加载同一个驱动即可。

通信（控制）接口描述符

该接口描述符需要包含功能描述符（Header，Call Management, ACM）、端点描述符。

功能描述符

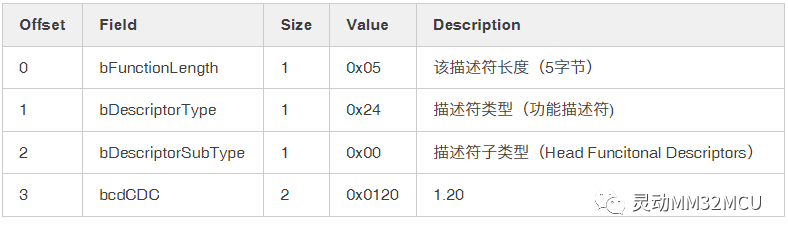

Header 功能描述符

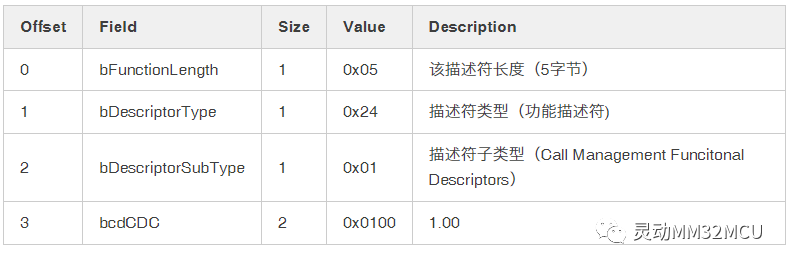

Call Management 功能描述符

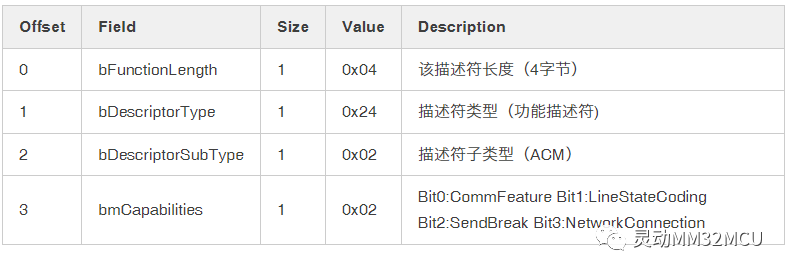

ACM

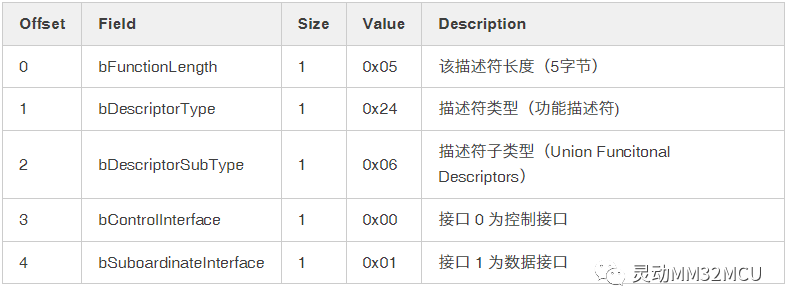

Union 功能描述符

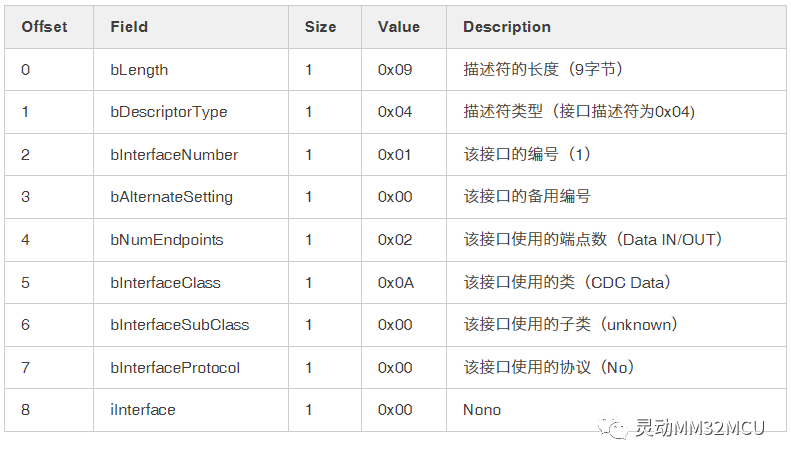

数据接口描述符

端点描述符

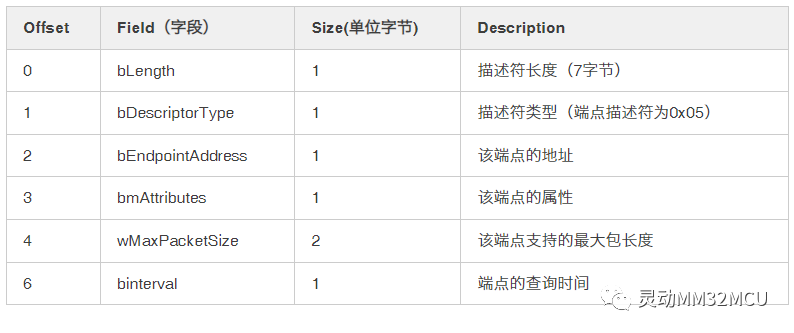

下图所示为标准的端点描述符定义。

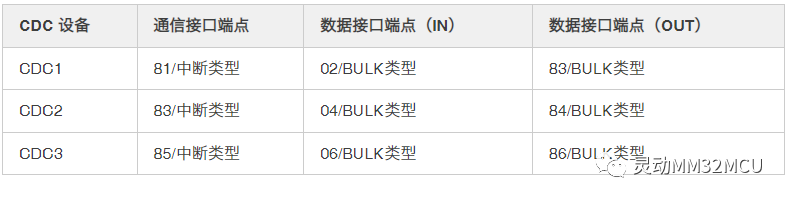

本文中分配的端点如下：

代码：

/*CDC端点1*/
#defineEPNUM_CDC_0_NOTIF0x81
#defineEPNUM_CDC_0_OUT0x02
#defineEPNUM_CDC_0_IN0x82

/*CDC端点2*/
#defineEPNUM_CDC_1_NOTIF0x83
#defineEPNUM_CDC_1_OUT0x04
#defineEPNUM_CDC_1_IN0x84

/*CDC端点3*/
#defineEPNUM_CDC_2_NOTIF0x85
#defineEPNUM_CDC_2_OUT0x06
#defineEPNUM_CDC_2_IN0x86

配置描述符 / 接口描述符 / 端点描述符

uint8_tconstdesc_fs_configuration[]=
{
/*Confignumber,interfacecount,stringindex,totallength,attribute,powerinmA*/
TUD_CONFIG_DESCRIPTOR(1,ITF_NUM_TOTAL,0,CONFIG_TOTAL_LEN,0x00,100),

/*1stCDC:Interfacenumber,stringindex,EPnotificationaddressandsize,EPdataaddress(out,in)andsize.*/
TUD_CDC_DESCRIPTOR(ITF_NUM_CDC_0,4,EPNUM_CDC_0_NOTIF,8,EPNUM_CDC_0_OUT,EPNUM_CDC_0_IN,64),

/*2ndCDC:Interfacenumber,stringindex,EPnotificationaddressandsize,EPdataaddress(out,in)andsize.*/
TUD_CDC_DESCRIPTOR(ITF_NUM_CDC_1,4,EPNUM_CDC_1_NOTIF,8,EPNUM_CDC_1_OUT,EPNUM_CDC_1_IN,64),

/*3ndCDC:Interfacenumber,stringindex,EPnotificationaddressandsize,EPdataaddress(out,in)andsize.*/
TUD_CDC_DESCRIPTOR(ITF_NUM_CDC_2,4,EPNUM_CDC_2_NOTIF,8,EPNUM_CDC_2_OUT,EPNUM_CDC_2_IN,64),
};

字符串描述符

charconst*string_desc_arr[]=
{
(constchar[]){0x09,0x04},//0:Supportedlanguage:English(0x0409)
"MindMotion",//1:Manufacturer
"MM32-3VCP",//2:Product
"20221229",//3:Serials
"CDCVirtualCOM",//4:CDCInterface
};

CDC Task 接口

在该接口函数中，本文主要实现了各个串口的回环功能，即在任务处理中发送当前端点的接收字符。

voidcdc_task(void)
{
uint8_titf;

for(itf=0;itf<CFG_TUD_CDC;itf++)
{
//connected()checkforDTRbit
//Mostbutnotallterminalclientsetthiswhenmakingconnection
//if(tud_cdc_n_connected(itf))
if(tud_cdc_n_available(itf))
{
uint8_tbuf[64];

uint32_tcount=tud_cdc_n_read(itf,buf,sizeof(buf));
echo_serial_port(itf,buf,count);
}
}
}

基本测试

如上，我们就完成三路虚拟串口的CDC功能，将程序下载到MCU中，插上USB线，然后在电脑的设备管理器的端口栏就可以找到对应的USB CDC枚举模拟串口设备。

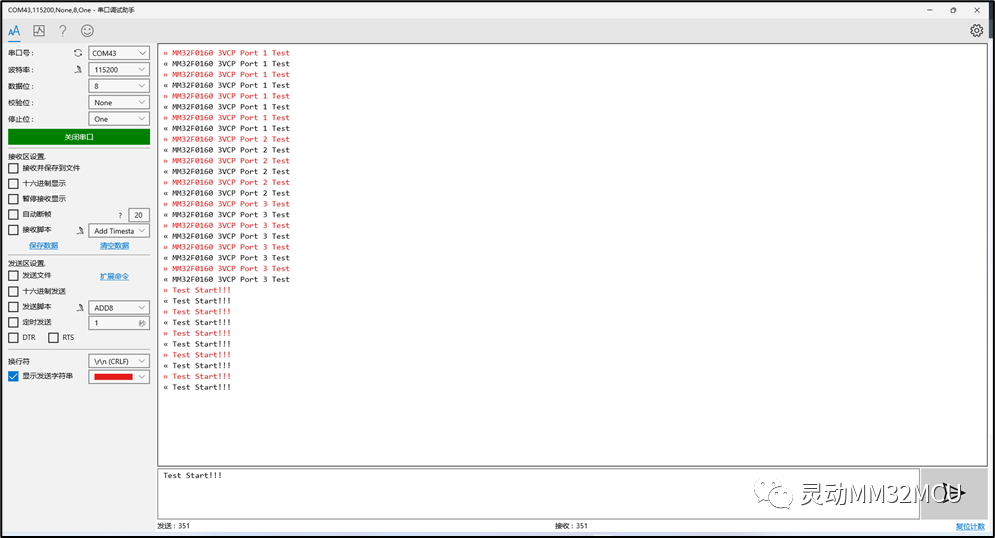

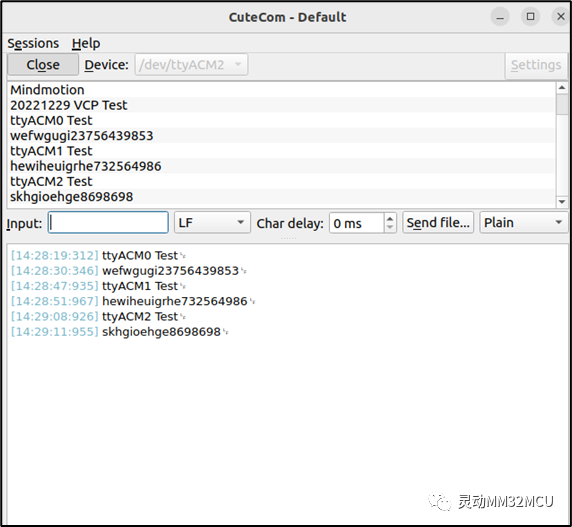

成功枚举，我们继续在Windows 和 Linux 环境下测试一下通信：

测试成功。本文分享到此结束，谢谢！
