拆解报告：博源24W DC电源适配器

前言

博源电子是一家专业的电源制造公司，产品涵盖了通信电源，电源适配器，功放电源，充电器和储能电源等。充电头网拿到了博源一款24W适配器，这款适配器支持100-240V宽电压输入，输出为12V2A，自带1.5米长电源线，目测是用于路由器，光猫等设备应用。下面就带来这款适配器的拆解，看看内部的设计。

博源24W电源适配器外观

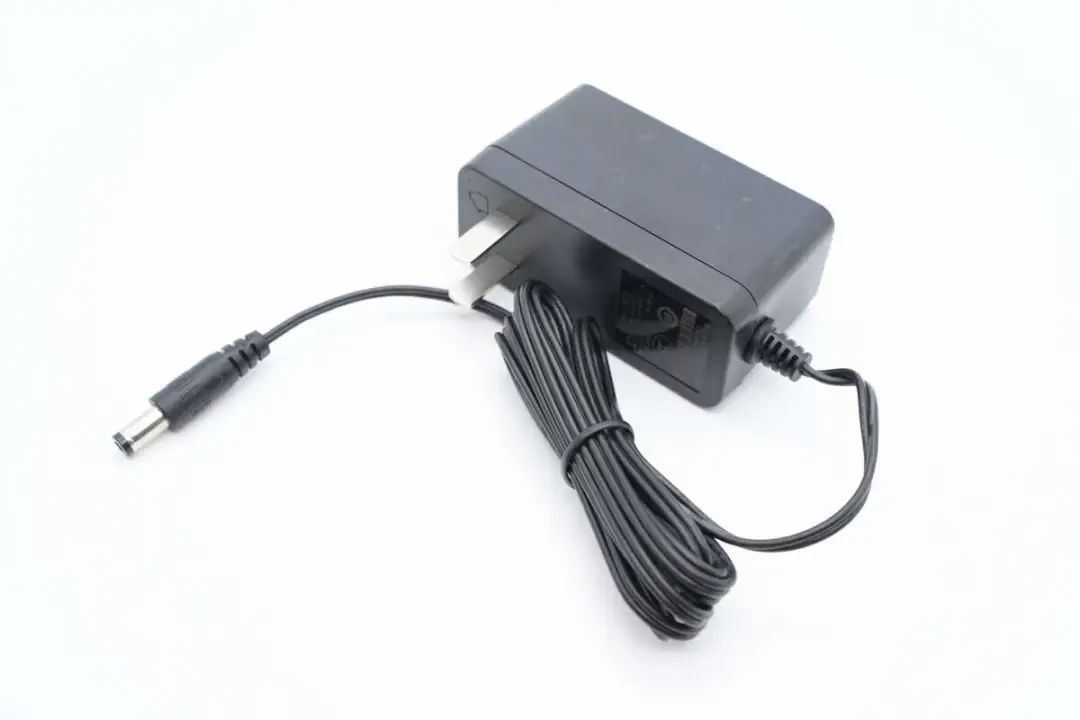

博源24W电源适配器插脚与机身平行布局，这样在插排插用电时不会占用相邻位置，自带DC输出线缆，整体是比较经典的路由器等设备电源外观形象。

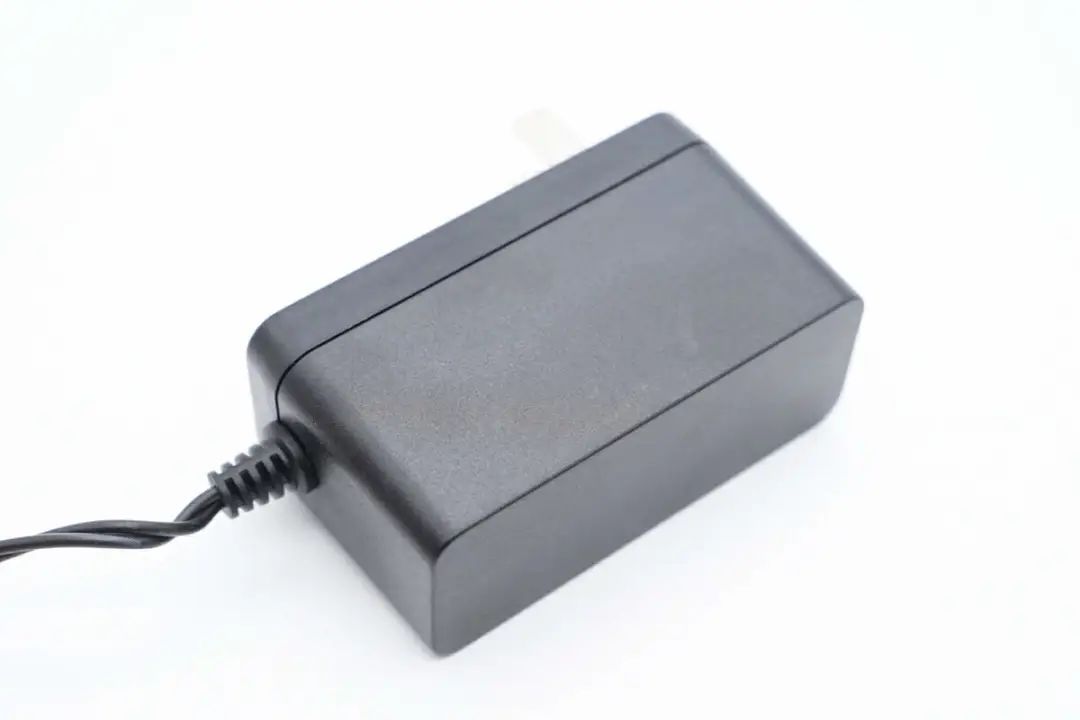

机身外壳磨砂抗指纹，上下两部分外壳超声波焊接封装。

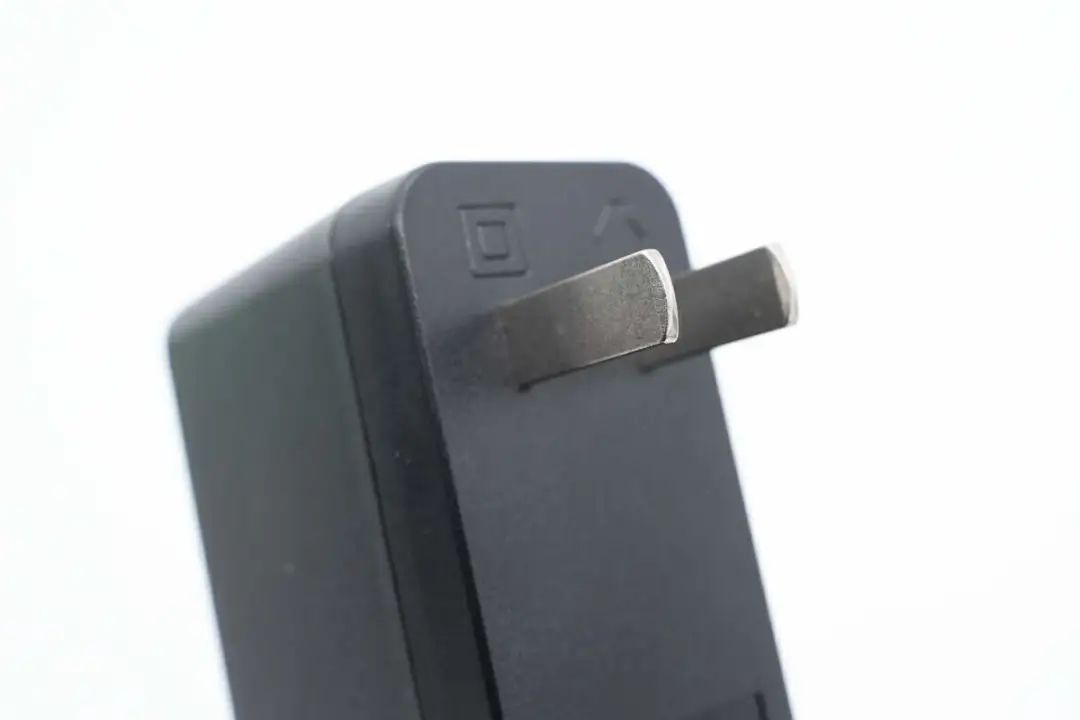

适配器配备固定国标插脚。

底部外壳设有亮面区域，区域内有适配器规格参数。

电源参数特写

型号：BY-SKY120200C70L

输入：100-240V~50/60Hz 0.7A

输出：12V2A

制造商：深圳市博源电子有限公司

适配器通过了CCC认证。

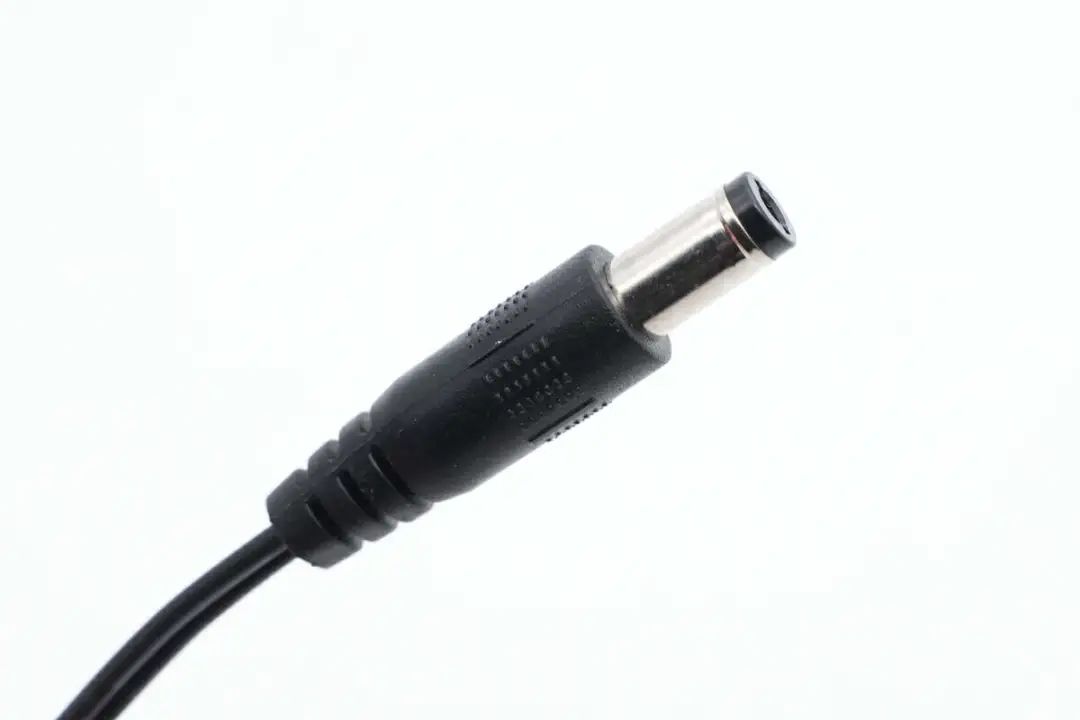

DC输出线线头外壳设计有凸齿，方便插拔。

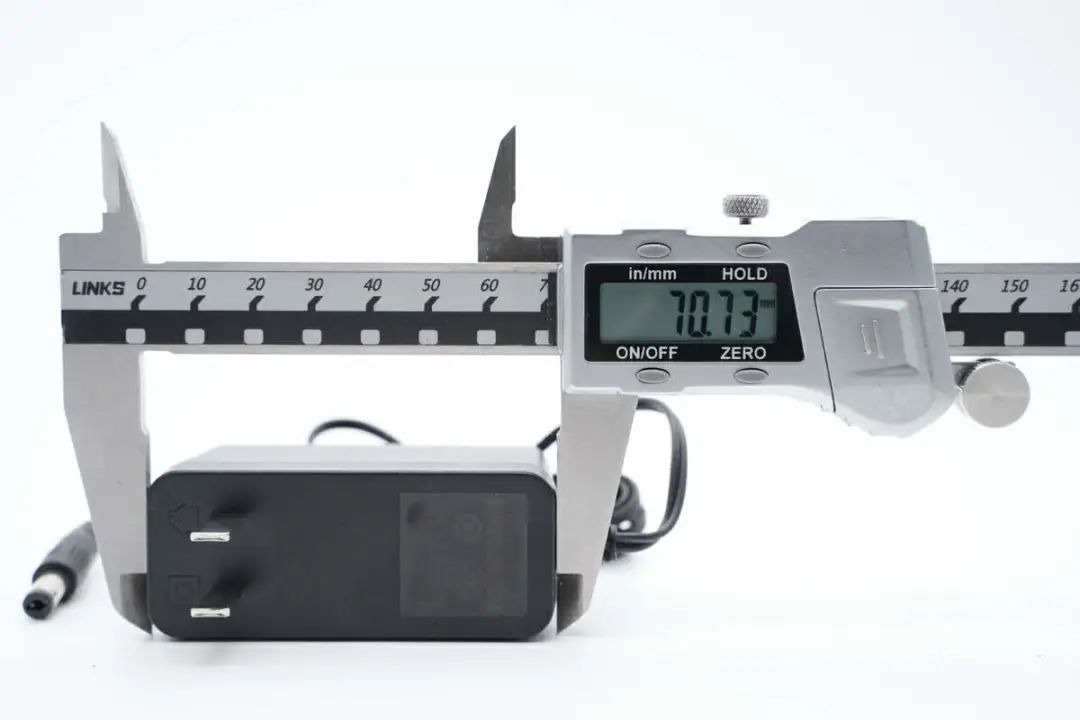

测得适配器机身长度为70.73mm。

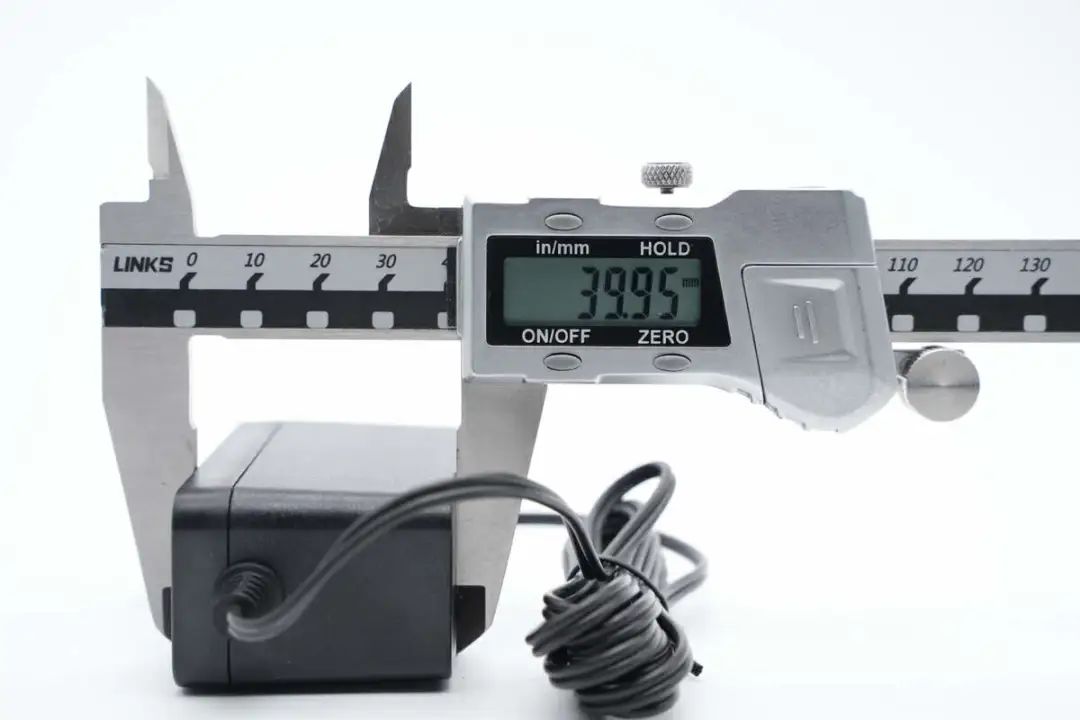

高度为39.95mm。

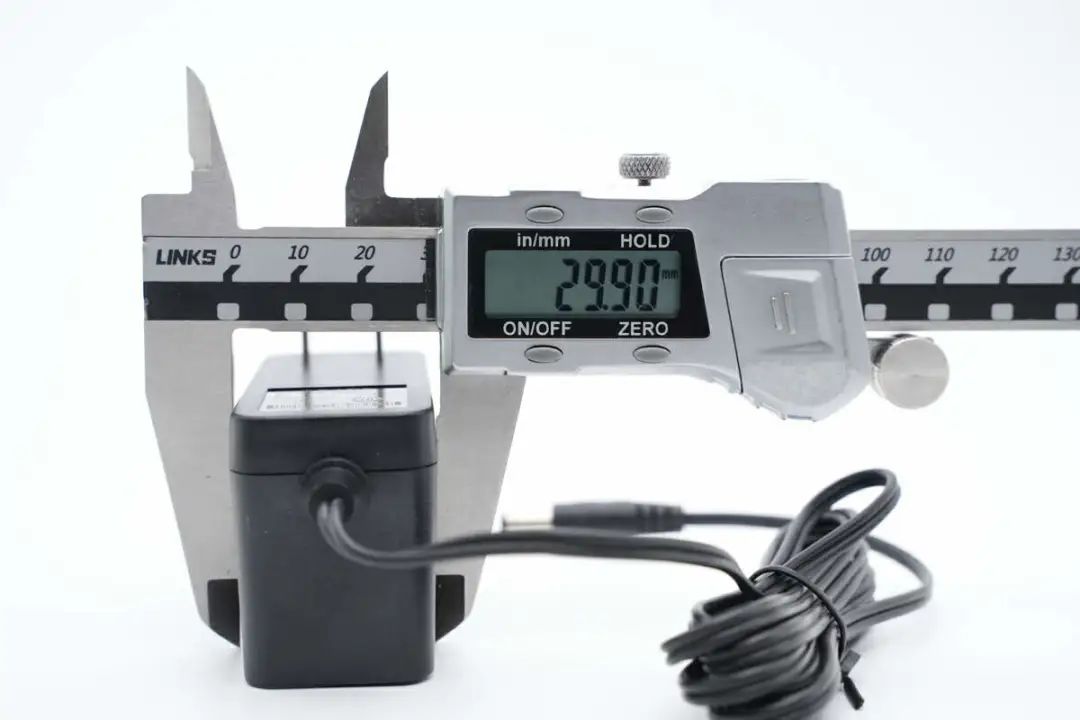

厚度为29.9mm。

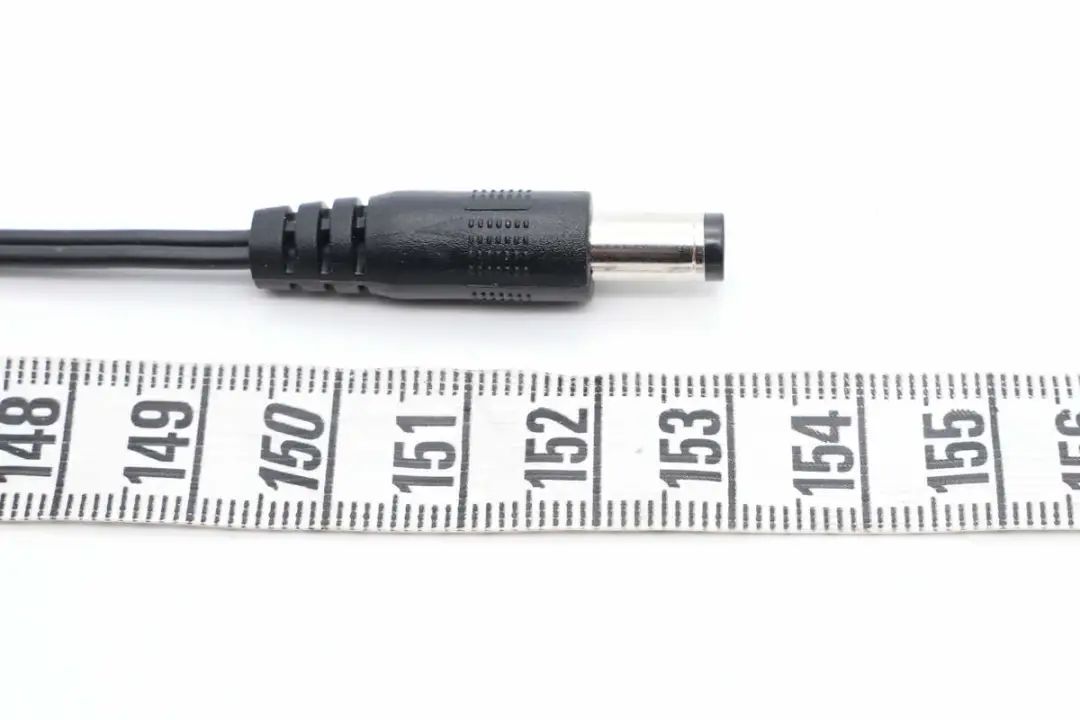

线缆长度为153cm。

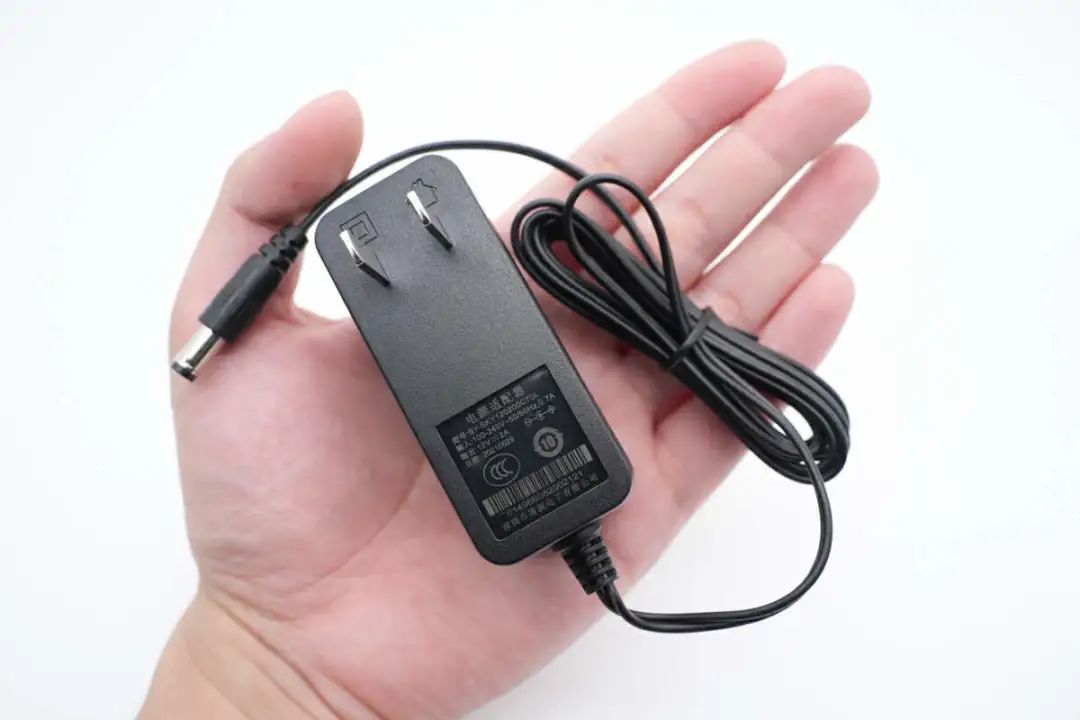

适配器拿在手上的直观感受。

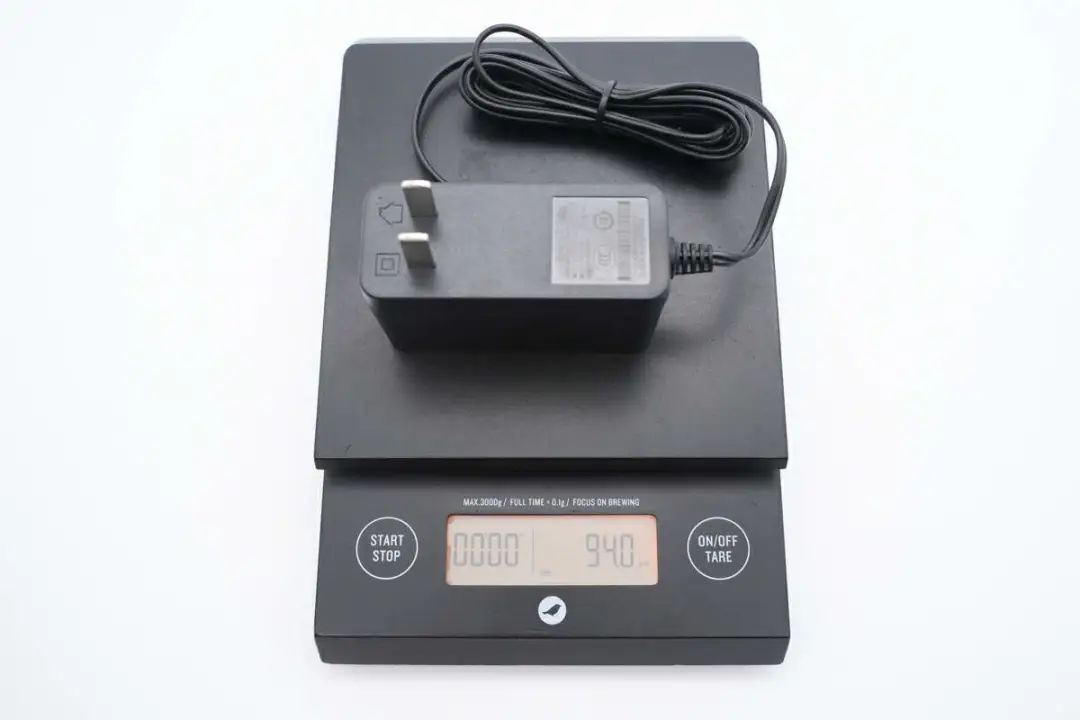

另外测得其重量约为94g。

博源24W电源适配器拆解

看完博源这款电源适配器的外观展示，下面就进行拆解，一起看看内部的设计和用料。

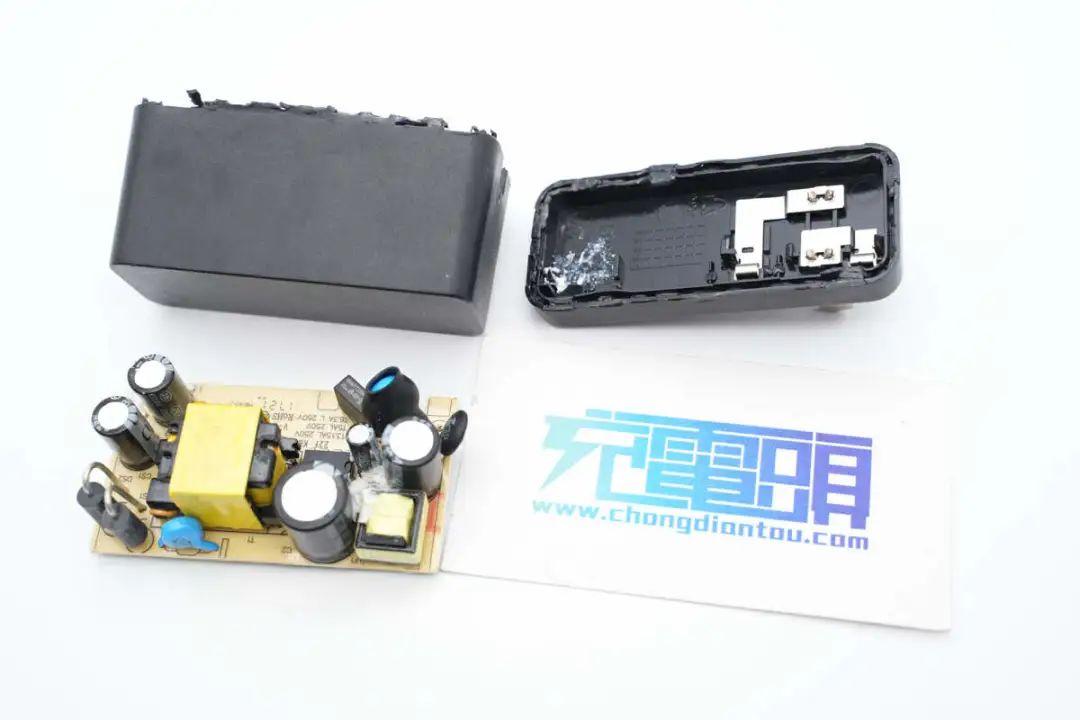

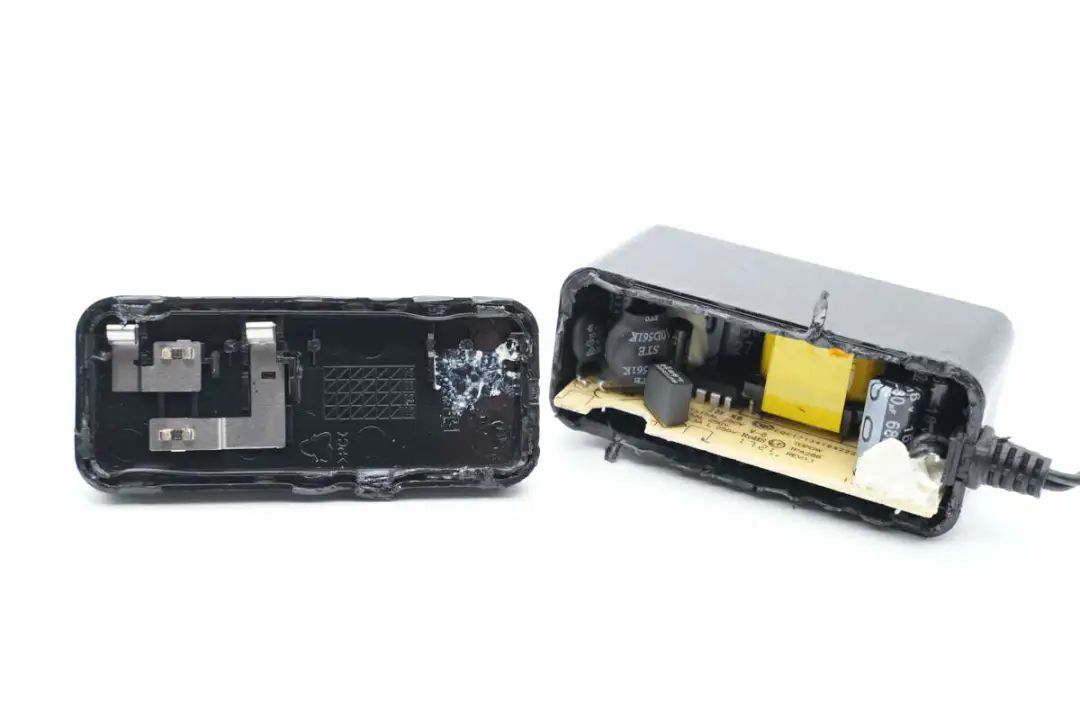

首先沿接缝拆开适配器外壳，交流输入通过弹片压接连接到PCBA模块供电。

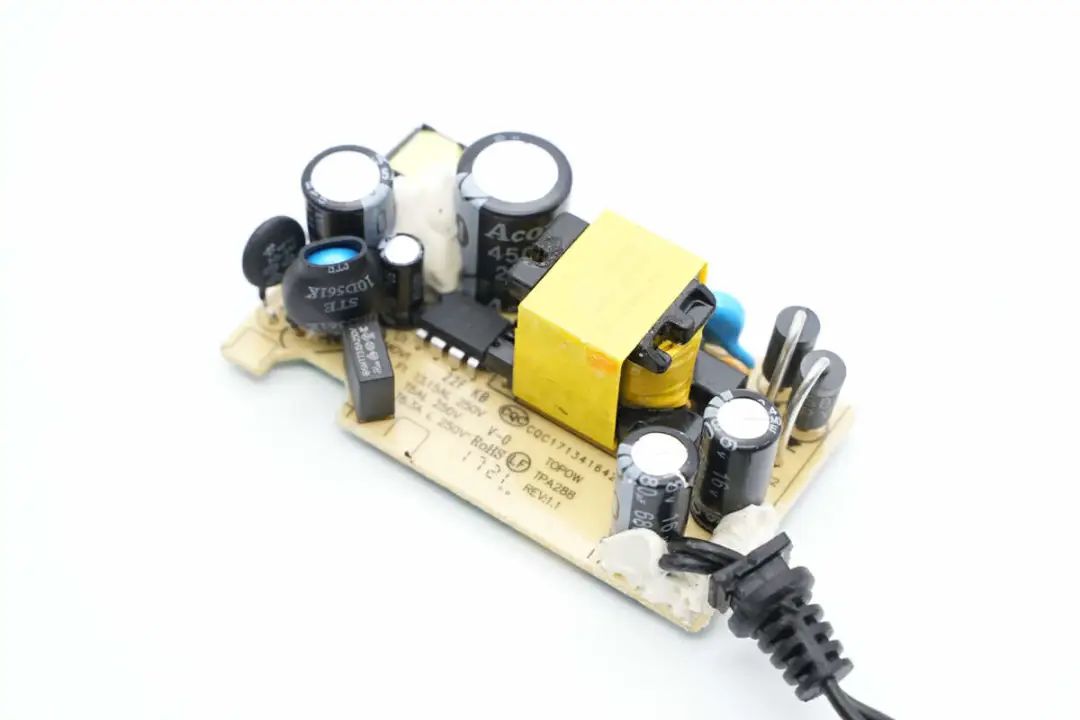

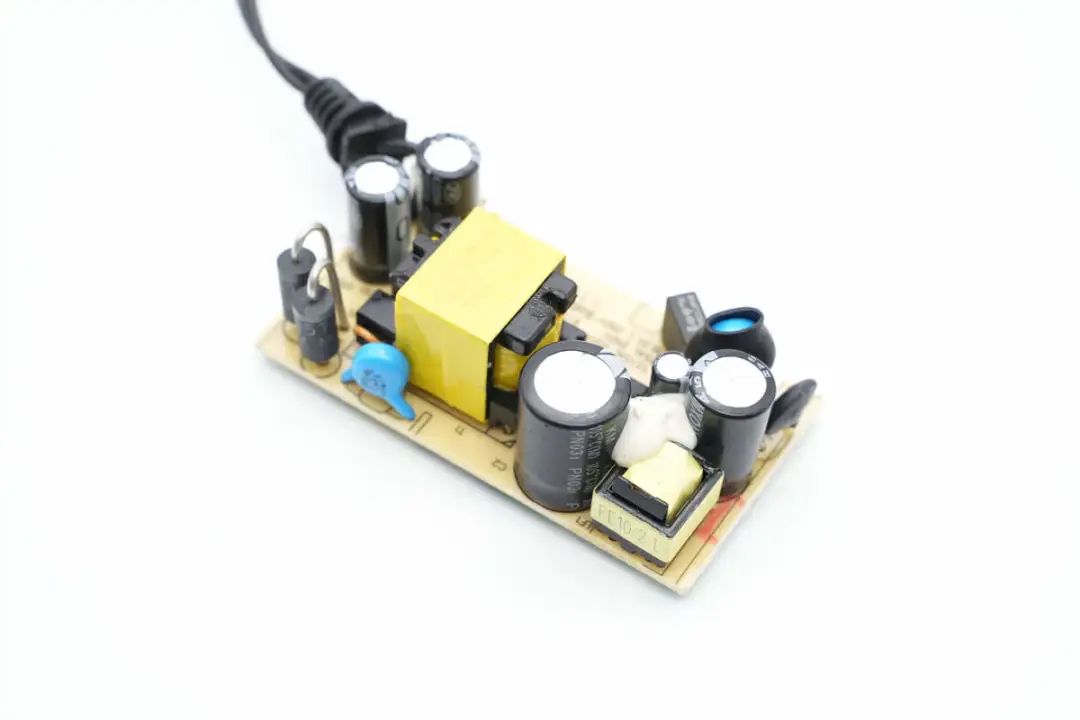

取出内部PCBA模块，变压器磁芯缠绕胶带绝缘。

高压电解电容与共模电感之间打胶固定。

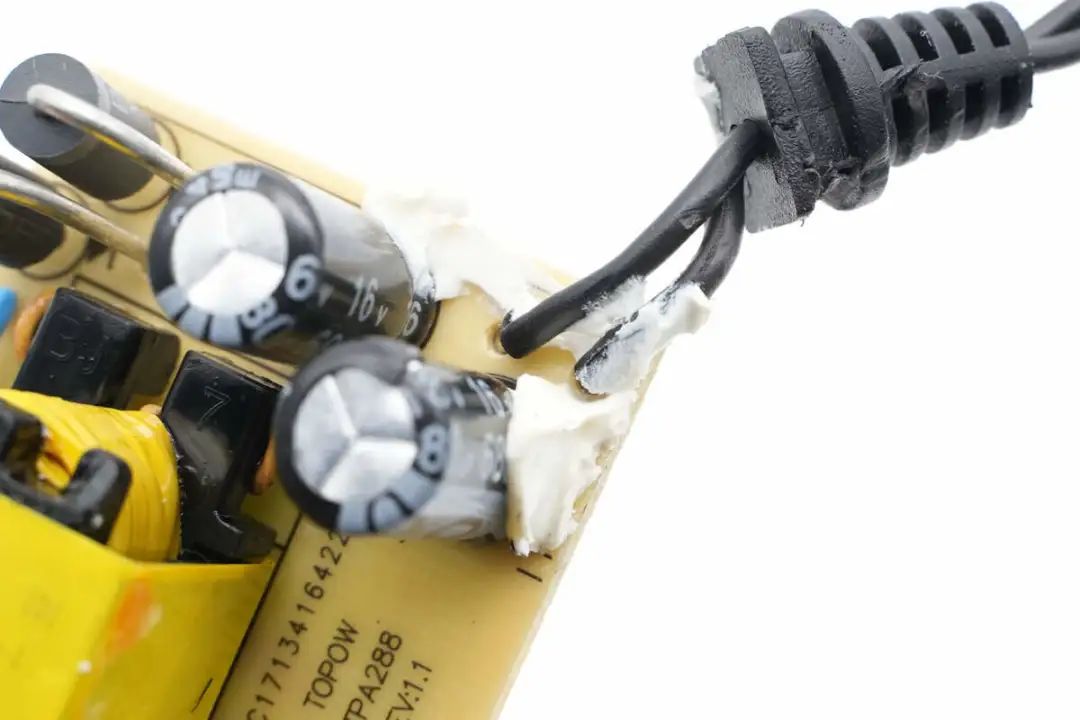

输出导线焊接连接到PCBA模块，并涂胶固定。

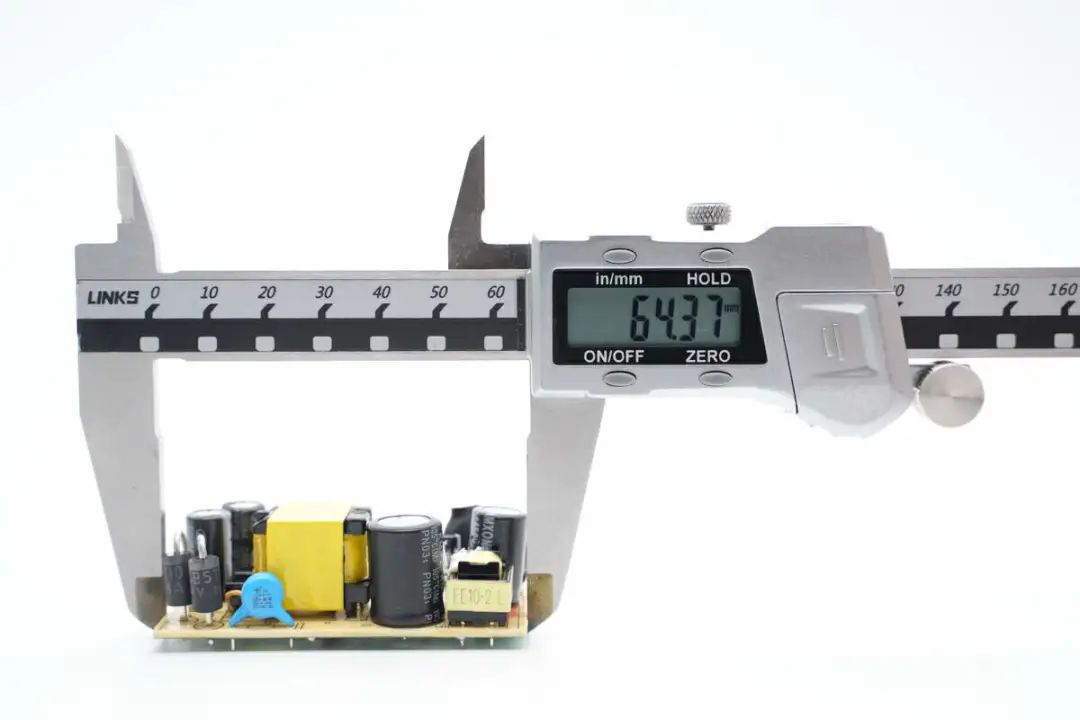

使用游标卡尺测得PCBA模块长度约为64.37mm。

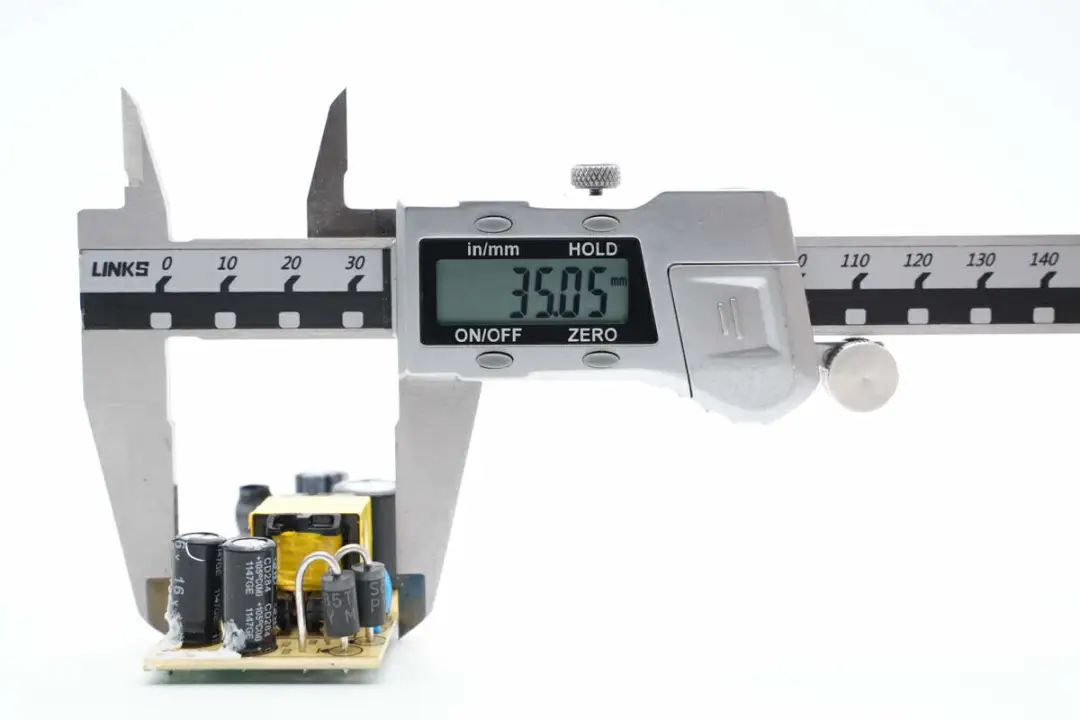

PCBA模块宽度约为35.05mm。

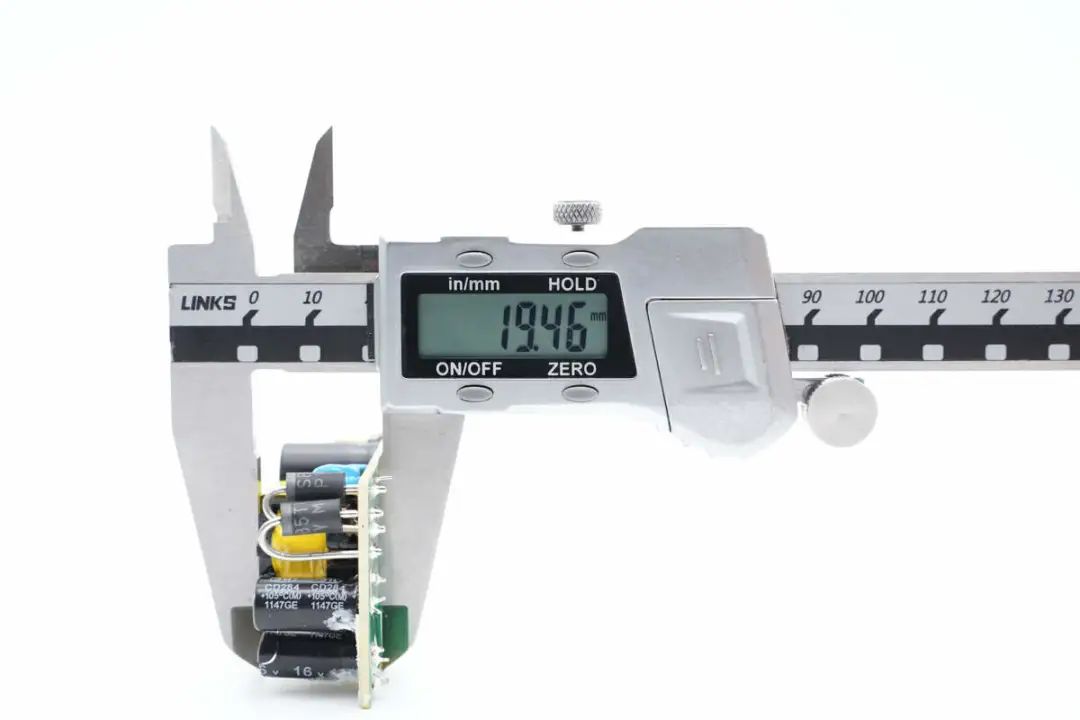

PCBA模块厚度约为19.46mm。

PCBA模块正面一览，右上角焊接输入端保险丝，压敏电阻，NTC热敏电阻，共模电感及高压滤波电容。左侧焊接输出滤波电容，整流肖特基二极管和变压器。

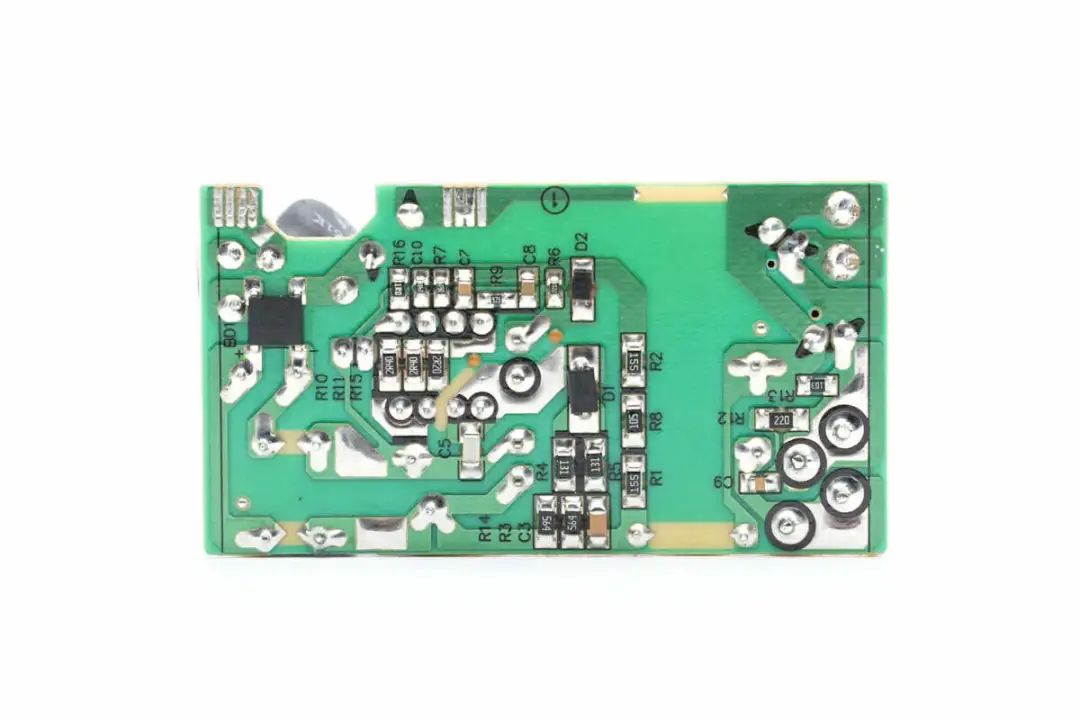

PCBA模块背面焊接整流桥，适配器采用原边反馈方案，为反激架构，集成电源芯片大幅简化设计。没有使用光耦。下面我们就从输入端开始，了解整个适配器的用料情况。

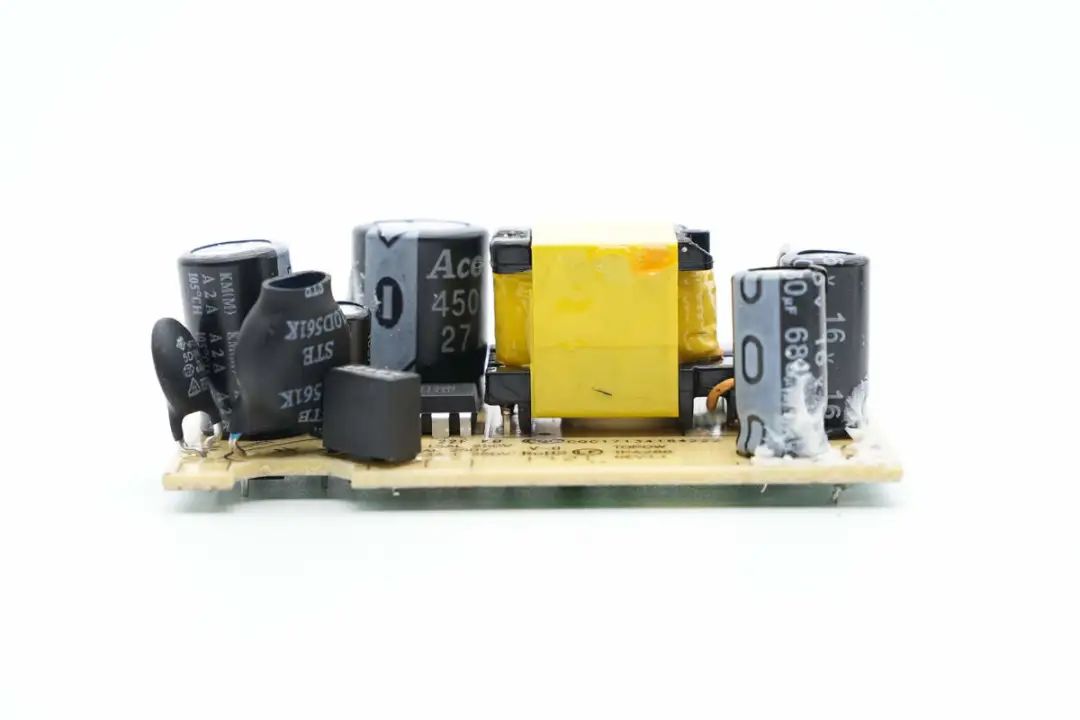

PCBA模块侧面一览，焊接延时保险丝，压敏电阻，NTC热敏电阻，右侧焊接输出滤波电容。

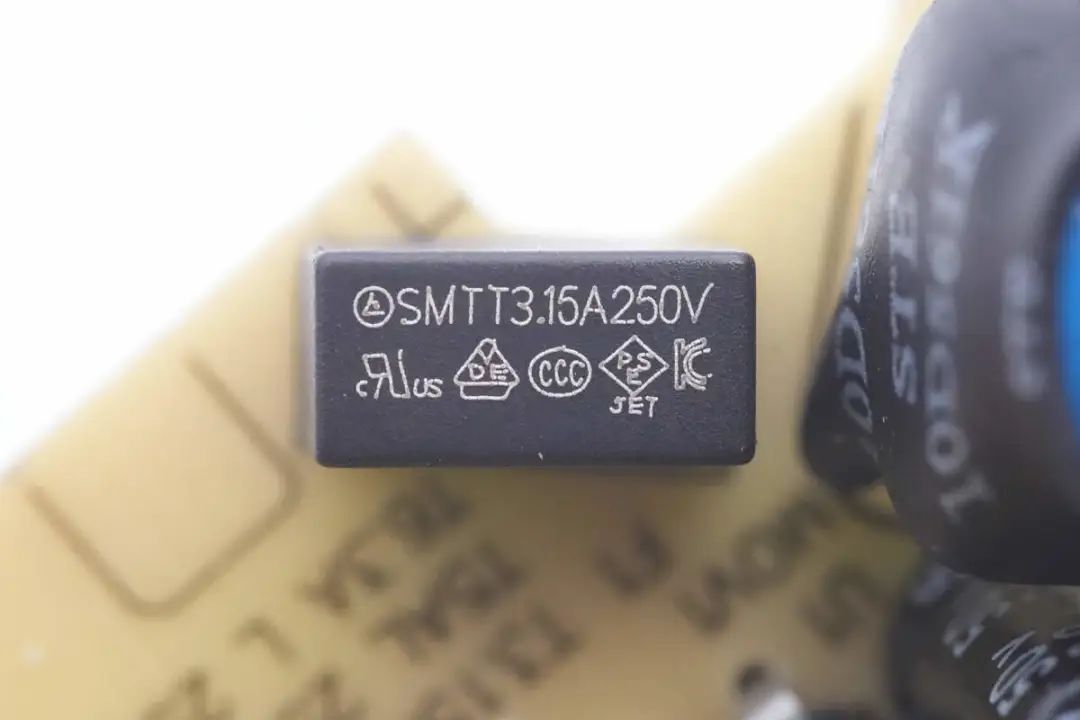

输入端延时保险丝规格为3.15A 250V。

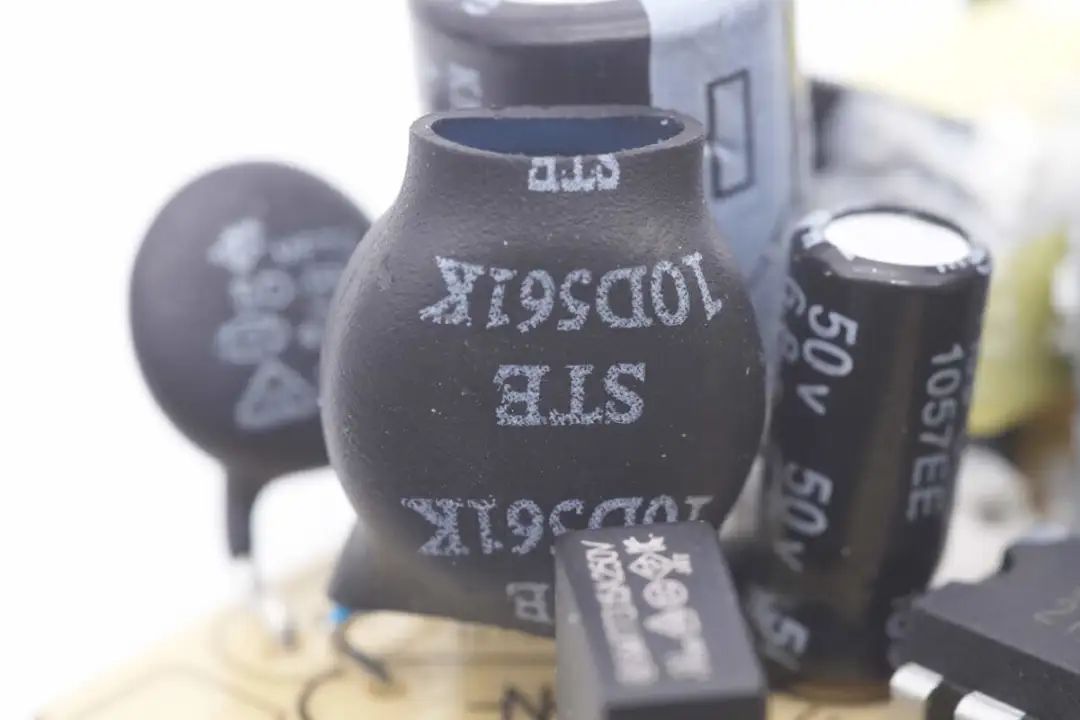

压敏电阻外套热缩管，来自STE松田电子，10D561K规格。

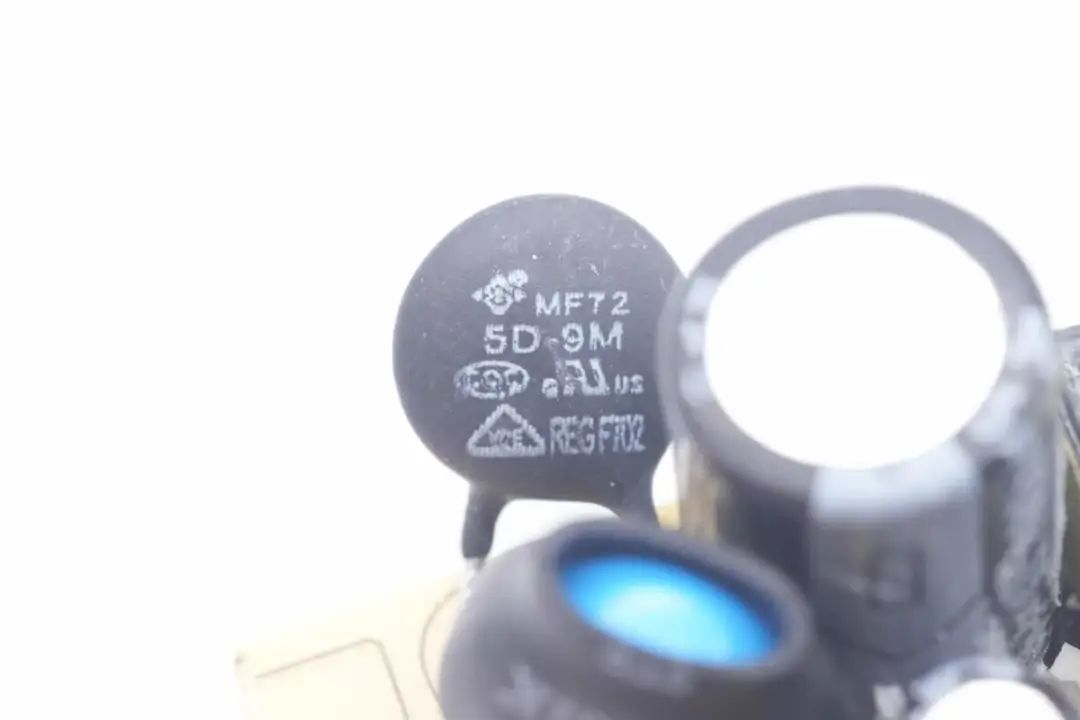

NTC热敏电阻同样来自松田电子，为MF72系列，型号5D-9M。

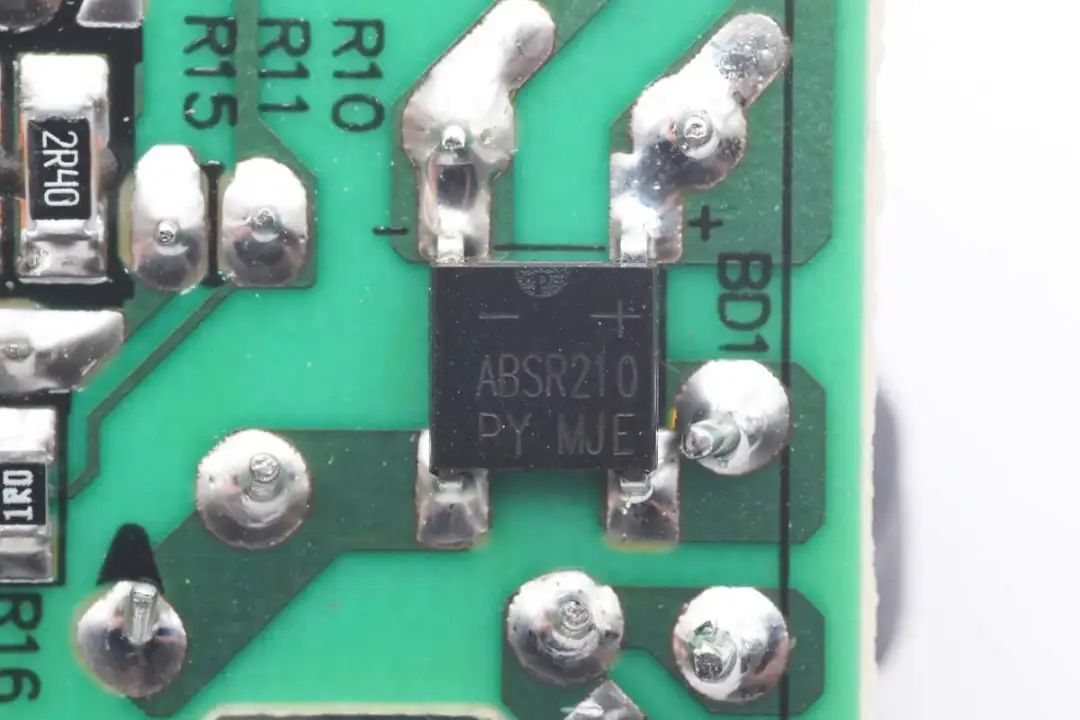

输入端整流桥来自PY平伟，型号ABSR210，规格为2A 1000V。

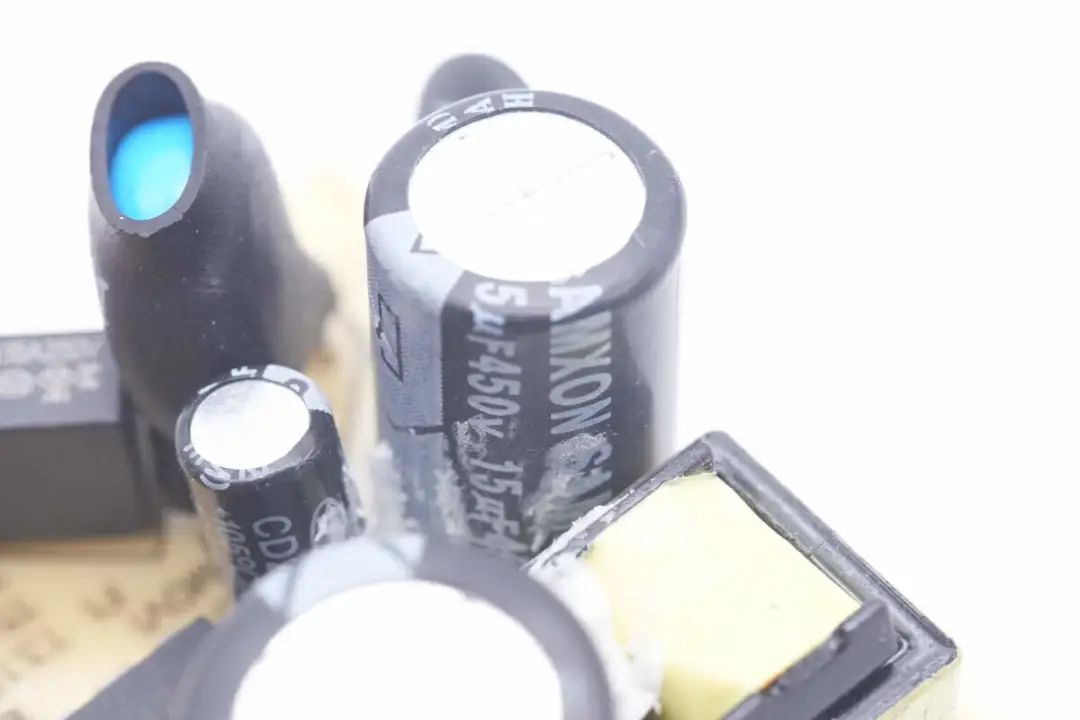

一颗高压滤波电容来自万裕，规格为15μF450V。

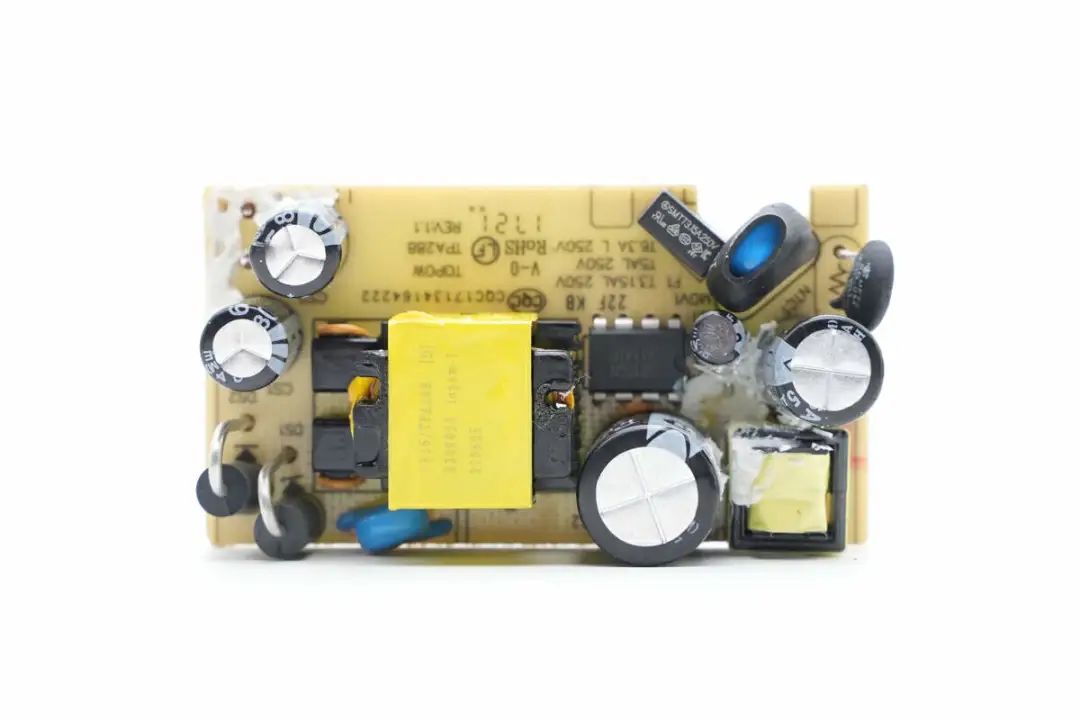

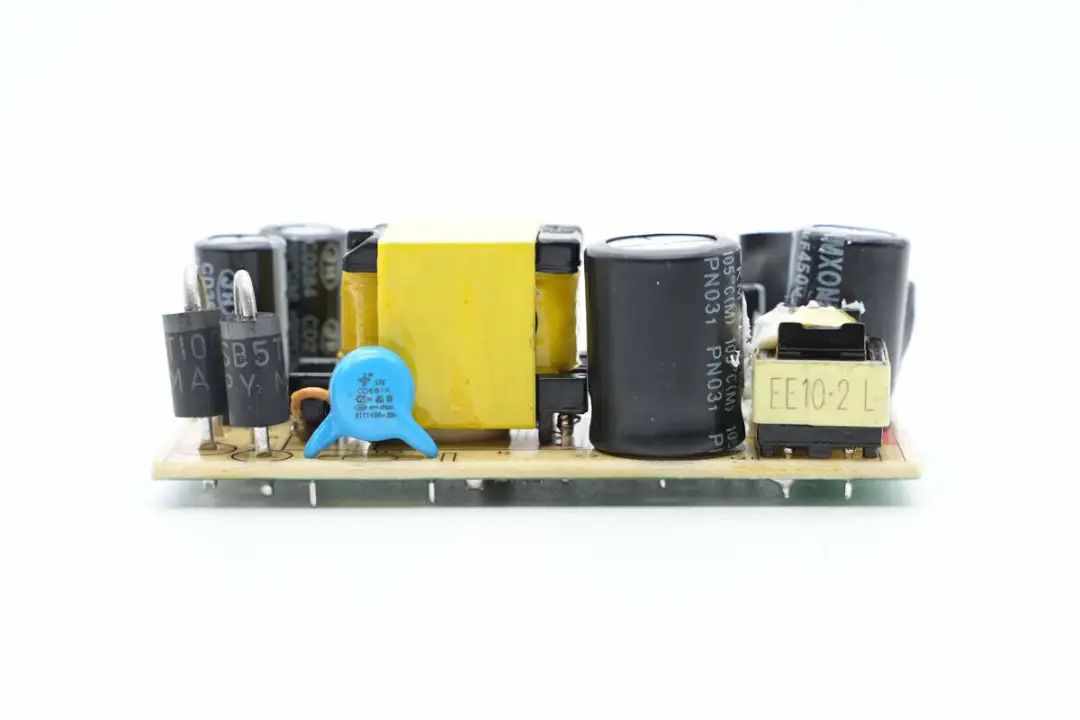

另一侧焊接共模电感，高压滤波电容，变压器，蓝色Y电容和肖特基二极管。

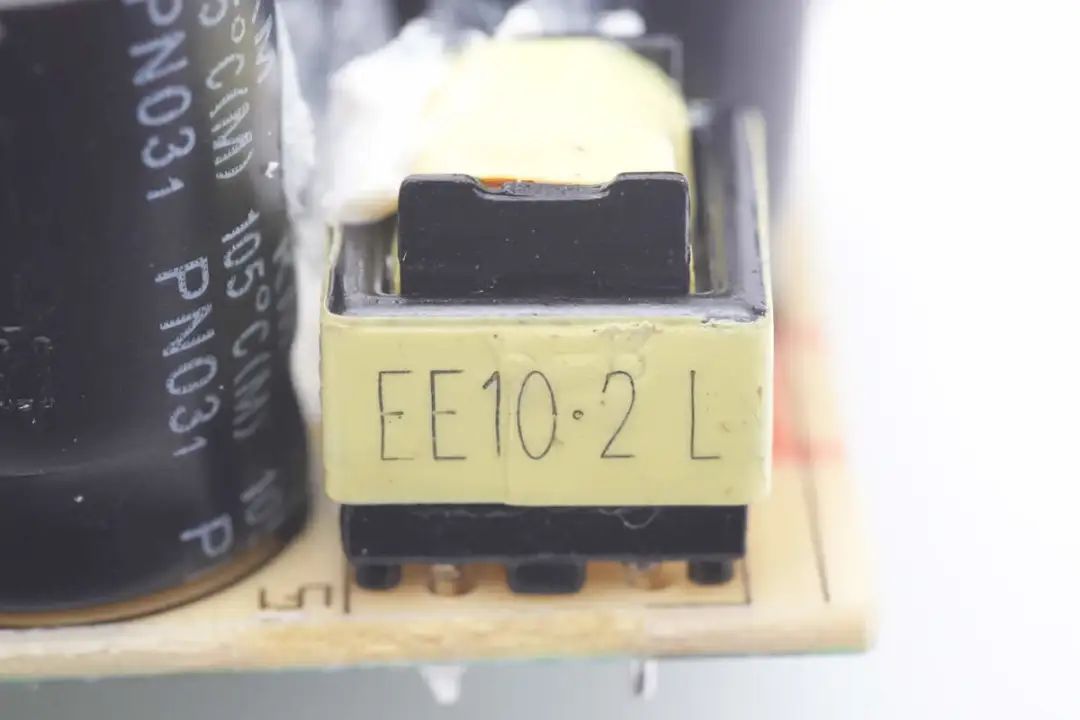

共模电感采用EE10磁芯。

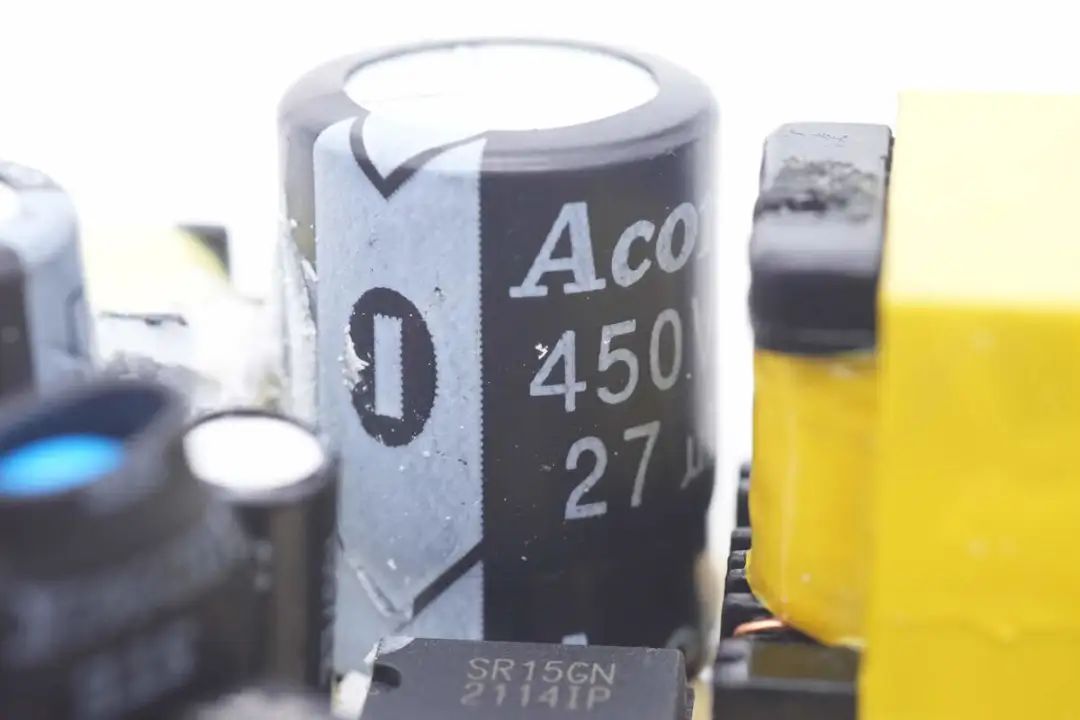

另一颗高压滤波电容来自新中元，规格为450V 27μF。

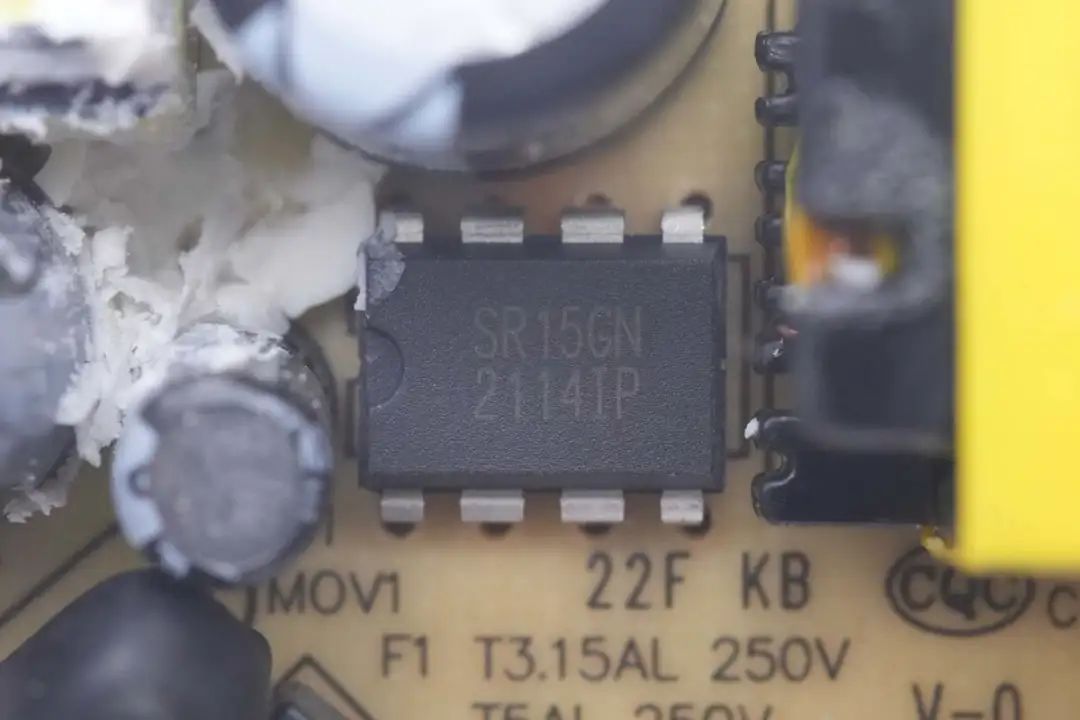

初级主控芯片内部集成开关管，丝印SR15GN，采用DIP8封装。

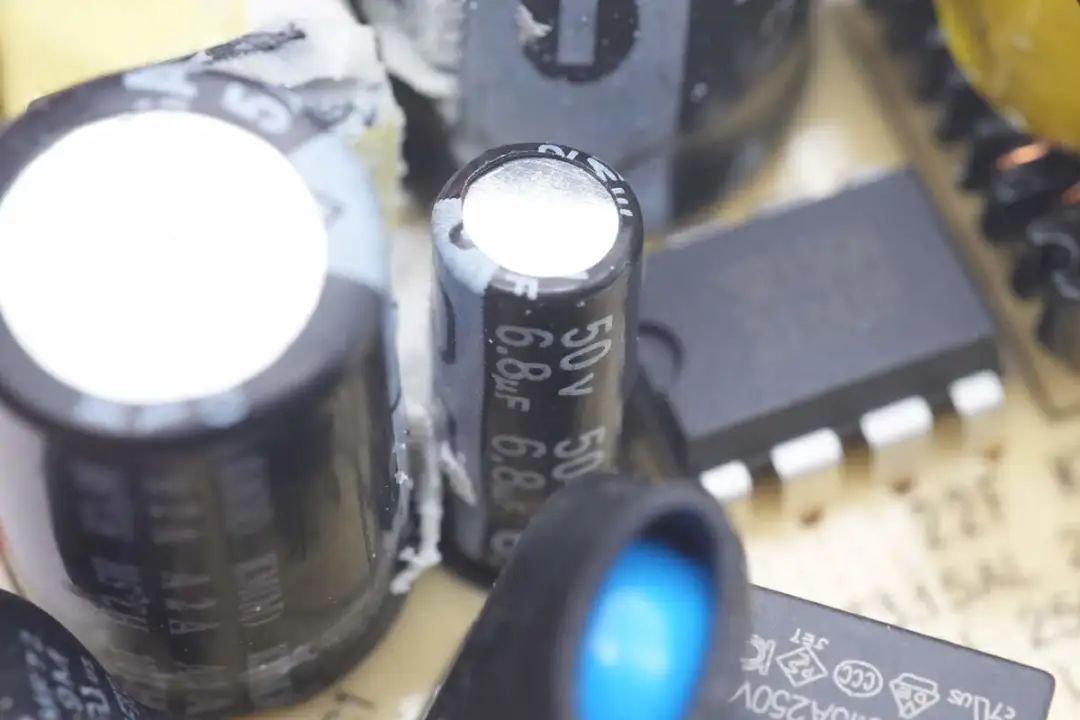

为初级主控芯片供电的滤波电容规格为50V 6.8μF。

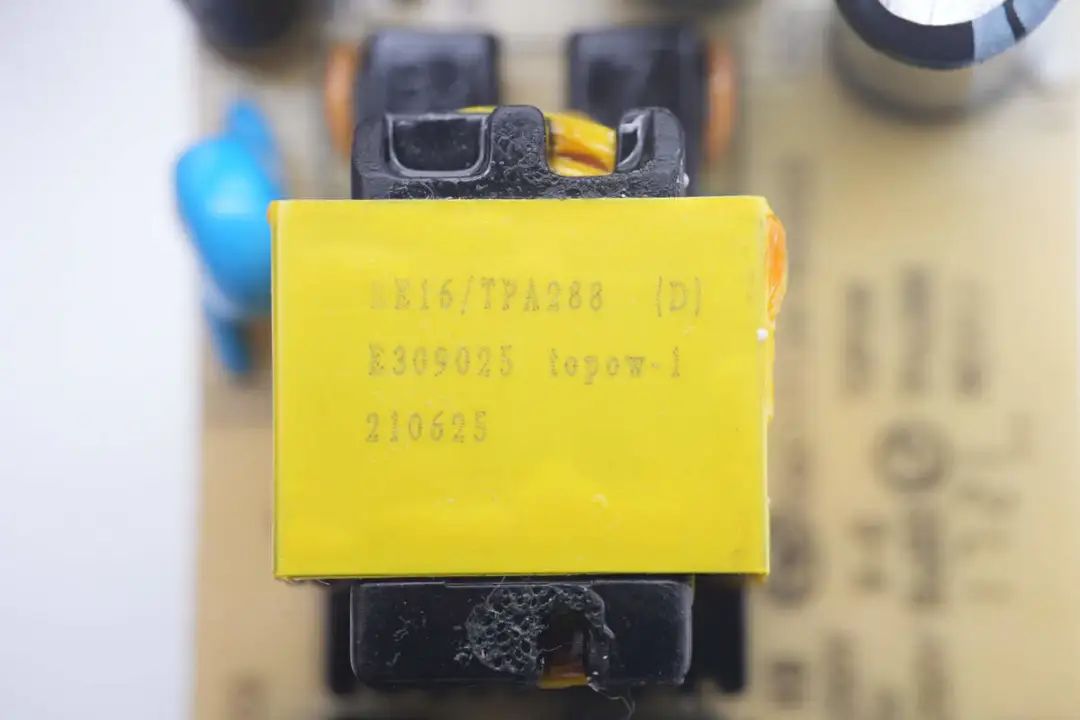

变压器磁芯采用胶带缠绕绝缘，采用EE16磁芯，并印有topow博源字样。

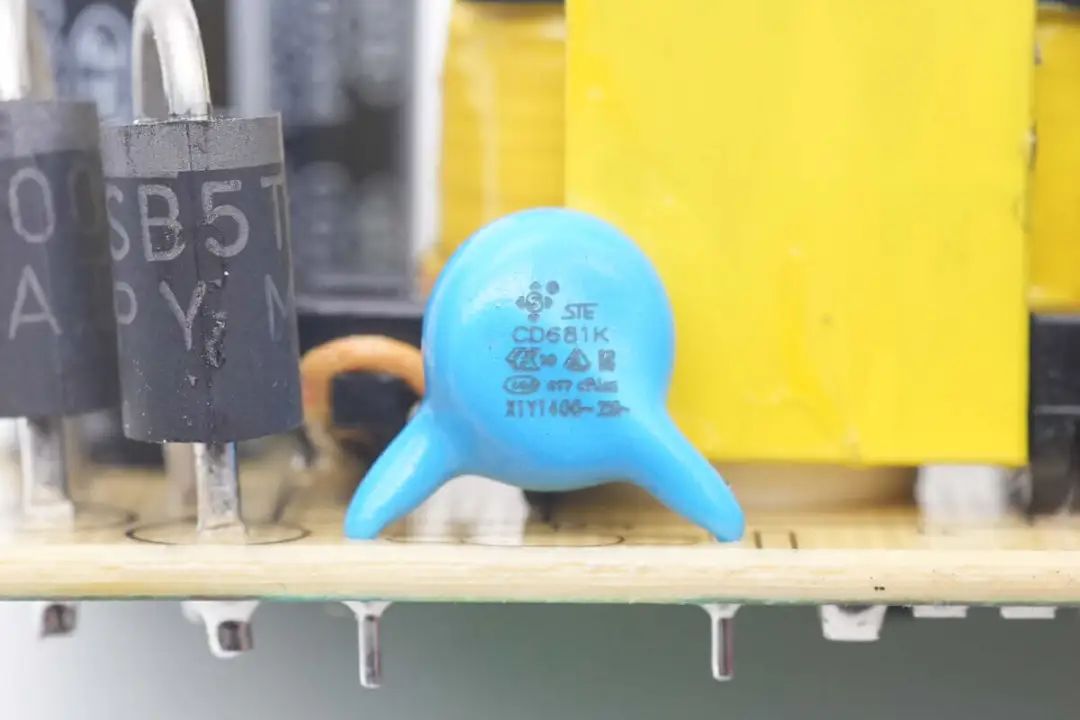

蓝色Y电容来自STE松田电子。

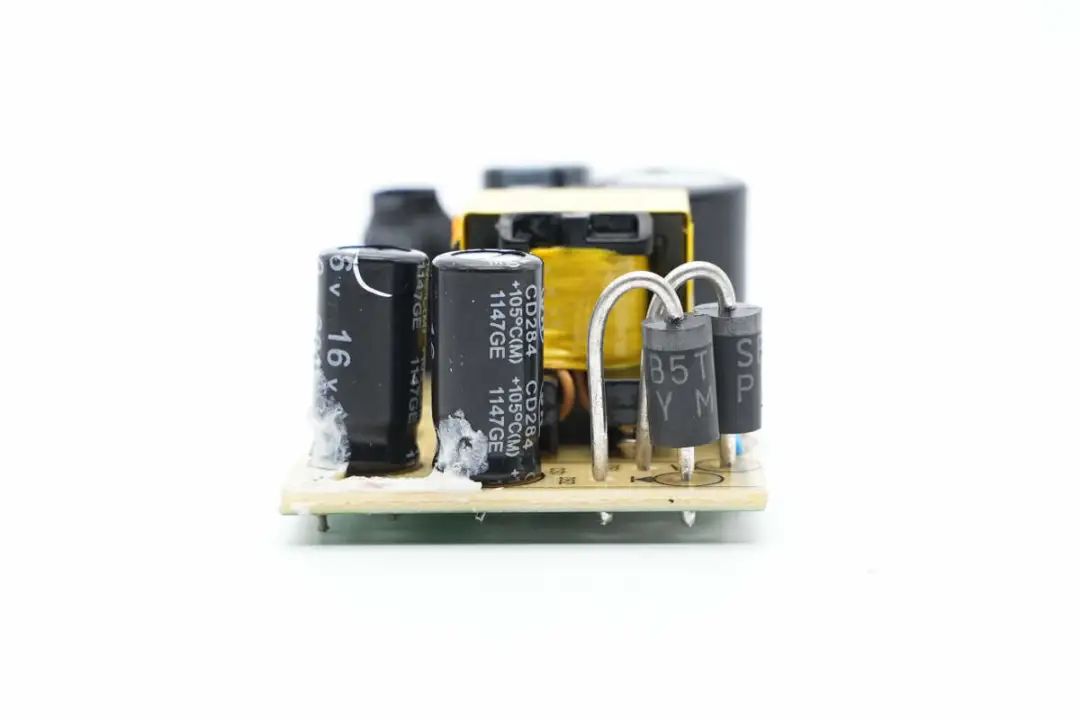

输出侧焊接两颗整流二极管和两颗滤波电容。

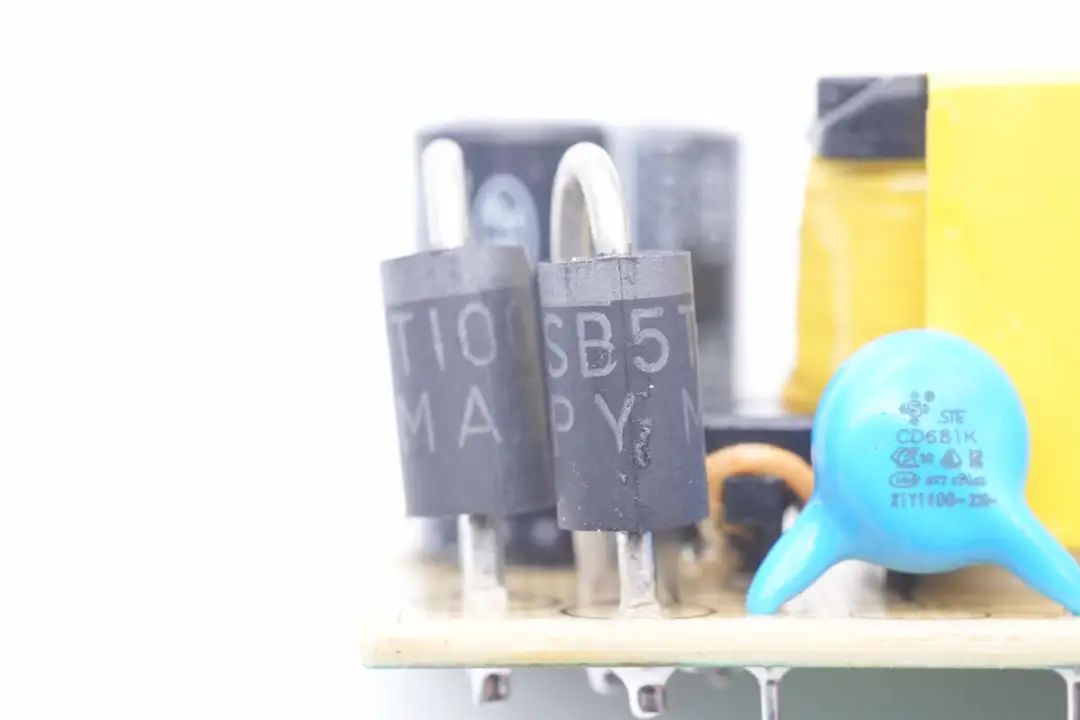

两颗肖特基二极管并联整流。

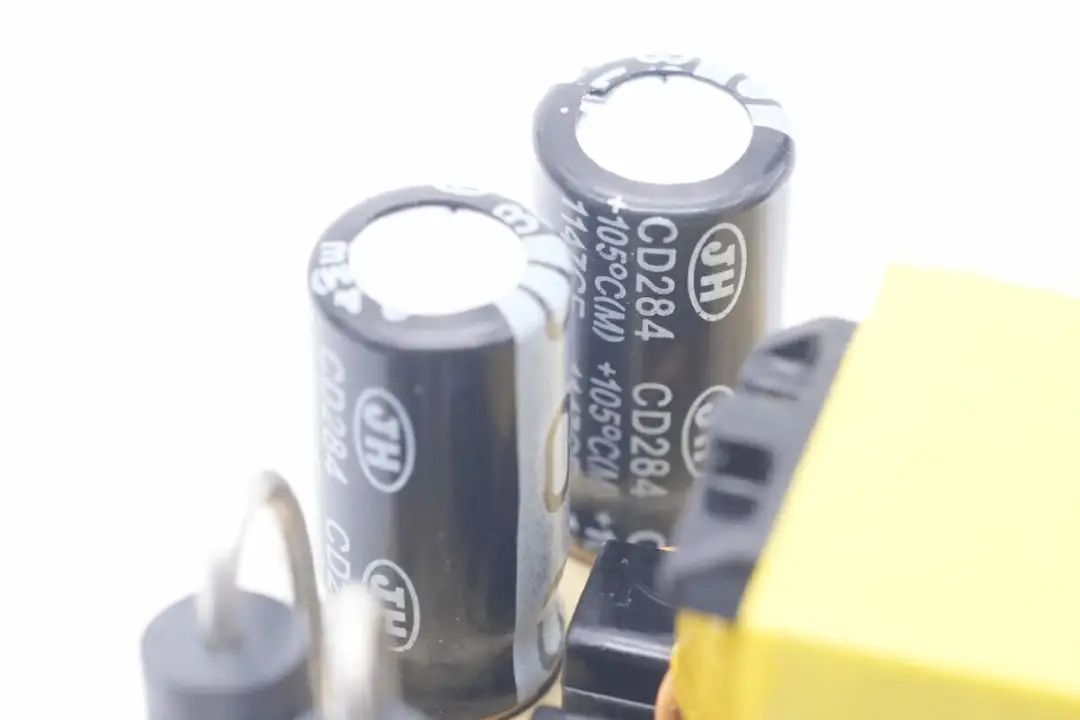

两颗输出滤波电容来自JH江海，为CD284系列。

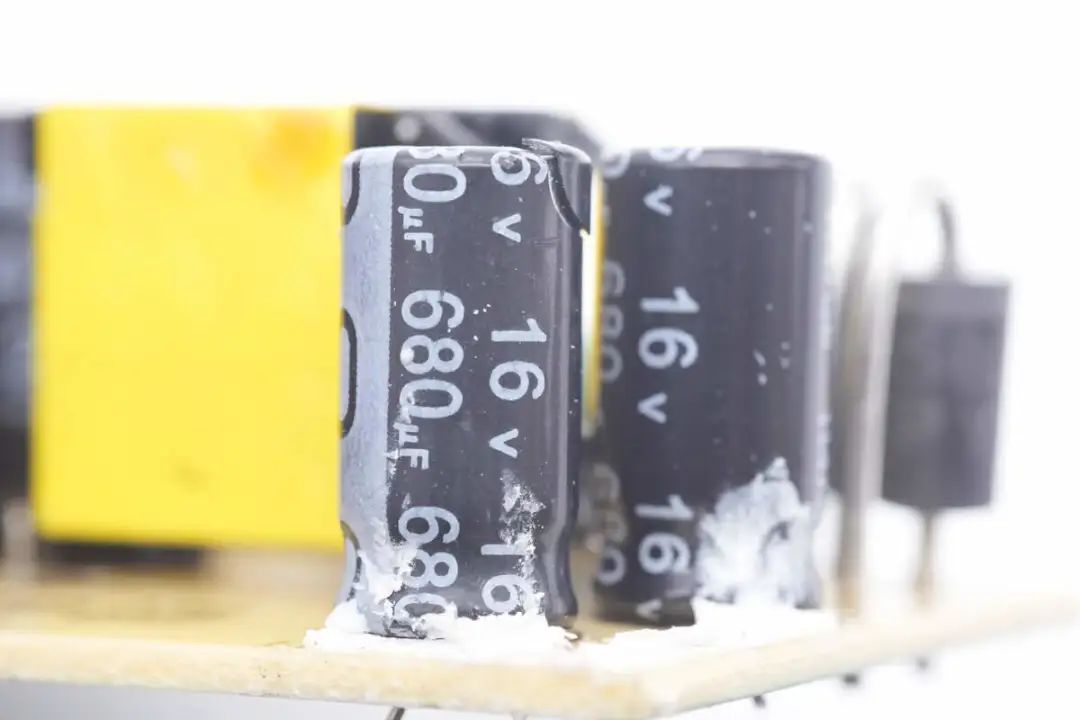

规格为16V 680μF，两颗并联。

全部拆解一览，来张全家福。

充电头网拆解总结

博源这款24W电源适配器为黑色外壳，固定插脚，输出规格为12V2A，输出功率为24W。适配器自带1.5米长输出线，为DC插头，用于光猫，路由器等设备。

充电头网通过拆解了解到，这款适配器采用集成电源芯片，内部集成开关管。电源主控芯片为原边反馈，无需光耦。输出采用二极管整流，配合电解电容滤波，是一款电路精简的适配器。
