拆解报告：倍思240W优胜系列USB-C快充数据线

前言

PD3.1设备的不断推出，带动了相关的生态发展，大功率充电器和移动电源也都陆续推出。充电头网已经拆解了多款PD3.1的充电器，今天带来的拆解是倍思160W氮化镓充电器附带的240W CC线，这款数据线为优胜系列快充数据线，支持48V5A输出能力，下面就进行拆解，看看这款数据线的设计和做工。

此前充电头网拆解过倍思100W一拖二快充数据线，欢迎查阅。

倍思240W优胜系列数据线外观

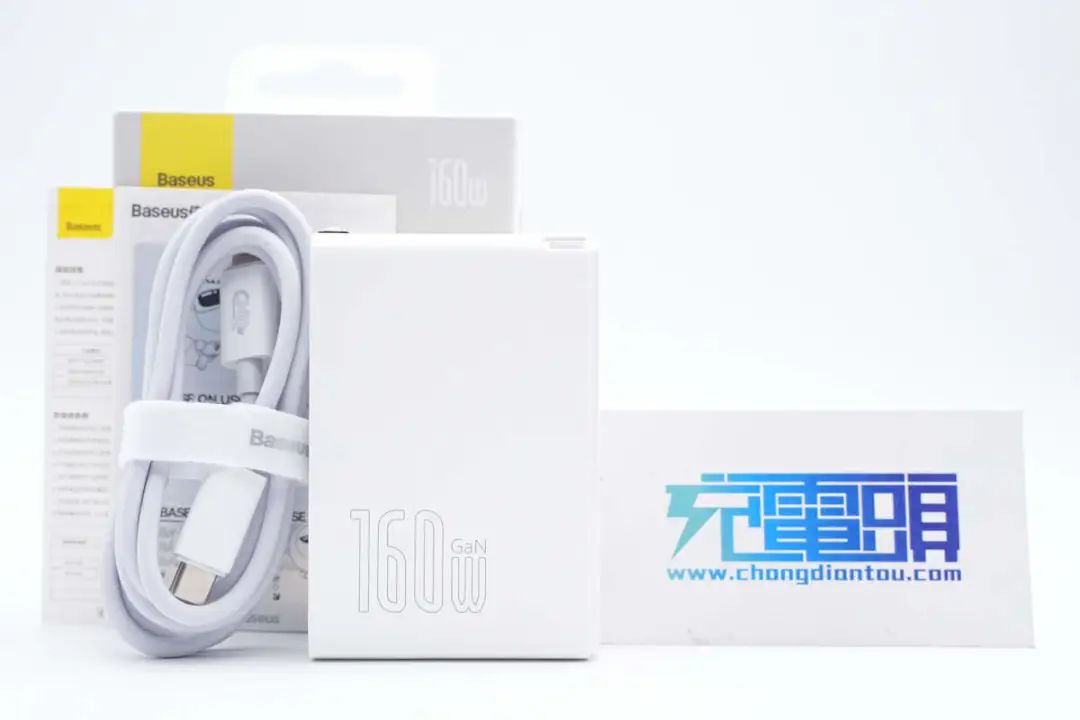

此前充电头网拆解过的倍思160W 2C1A氮化镓充电器包装内附带一款快充CC线，文章中也是作了简单介绍。

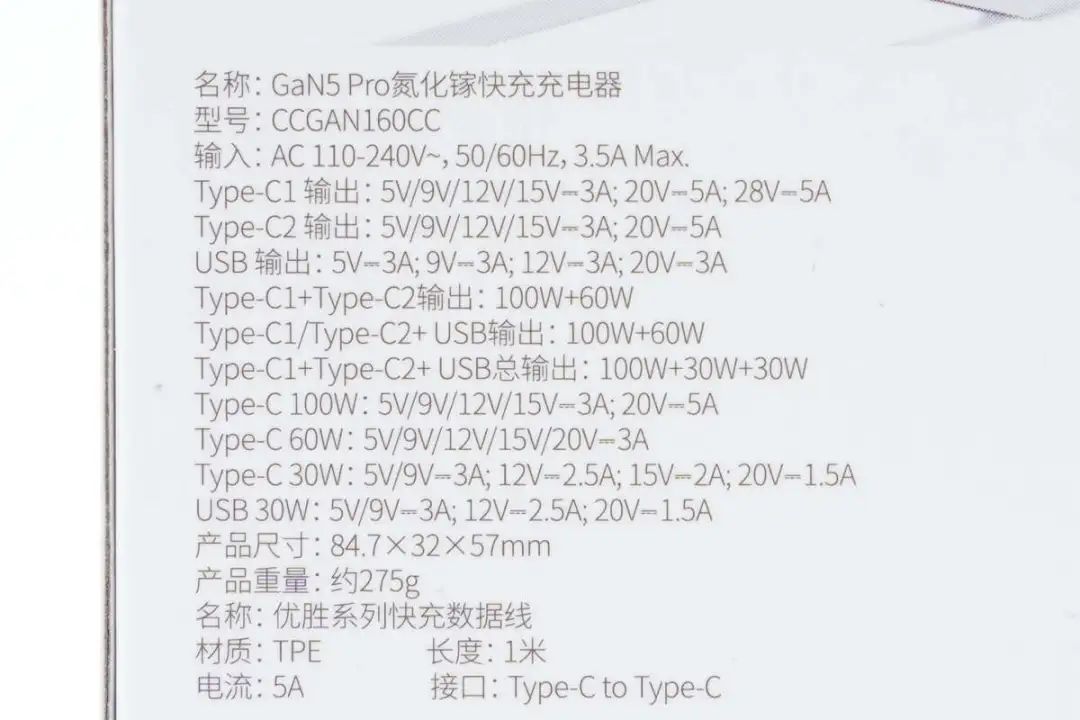

包装盒上有这款线材信息，倍思官方名称是优胜系列快充数据线。

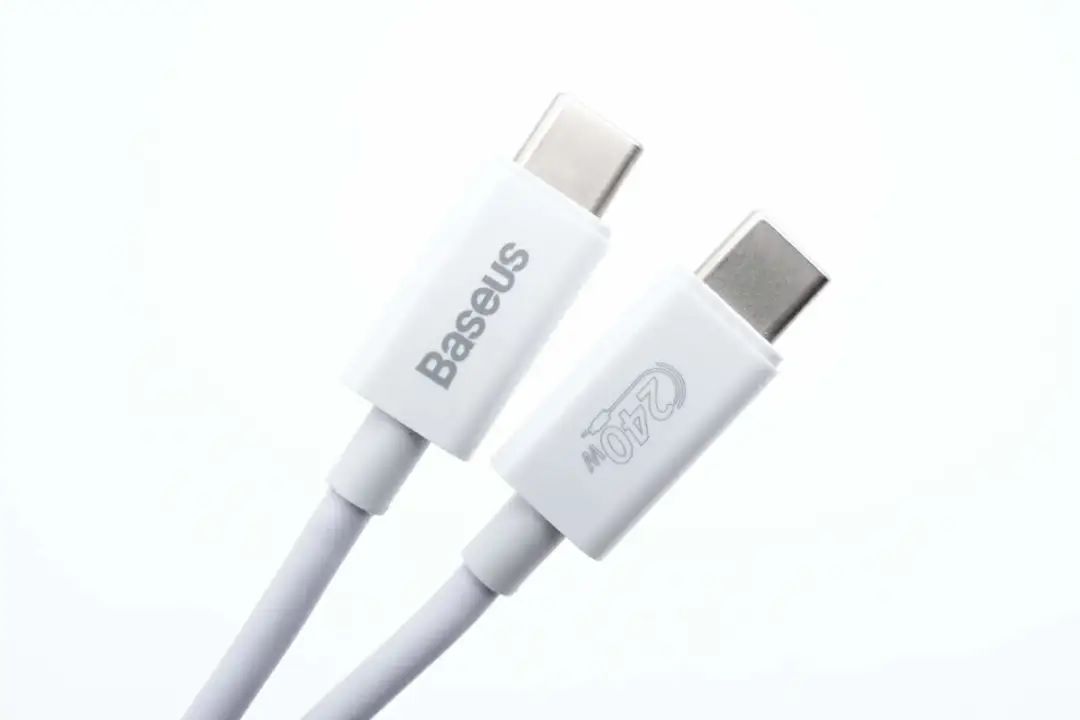

数据线是常见白色款，线头外壳亮面处理，分别印有Baseus品牌和240W快充标识。线身采用TPE材质外皮，手感不错。

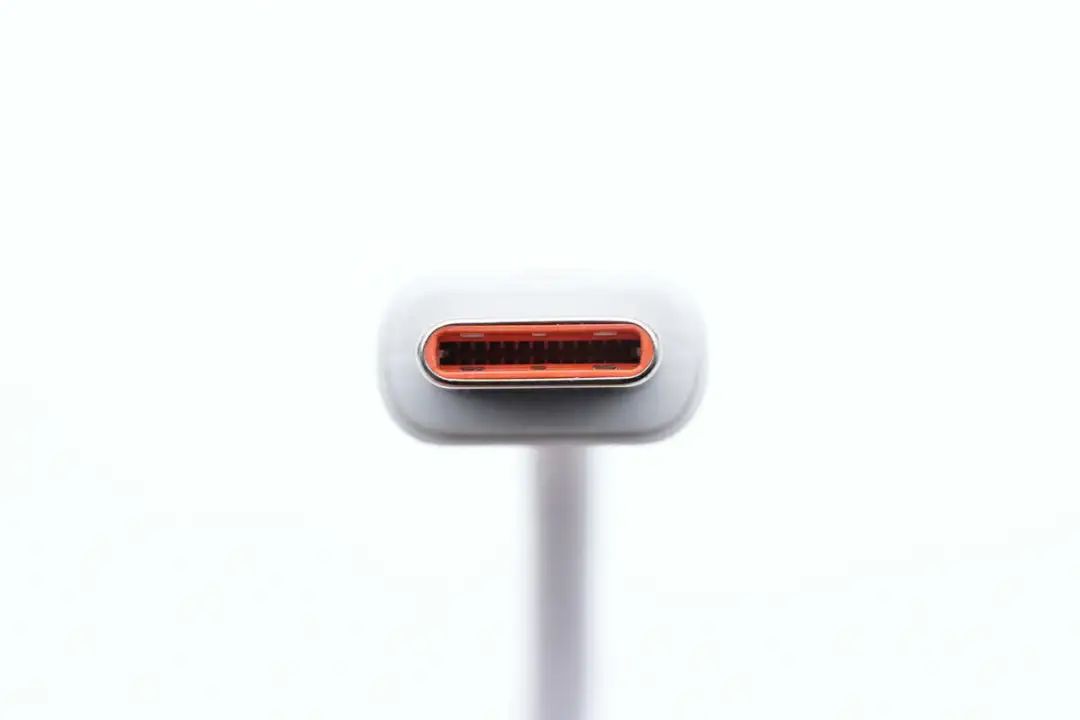

USB-C公头内部橘红色，满PIN设计。

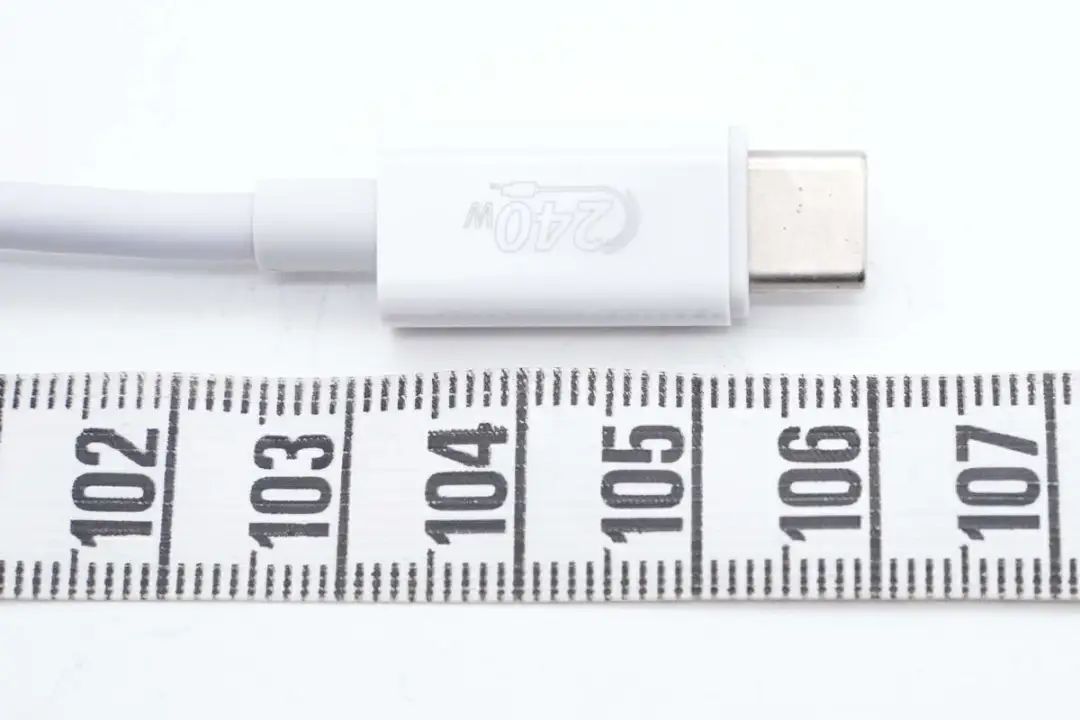

实测数据线实际长度达106cm，比包装盒上的标称还要长一点。

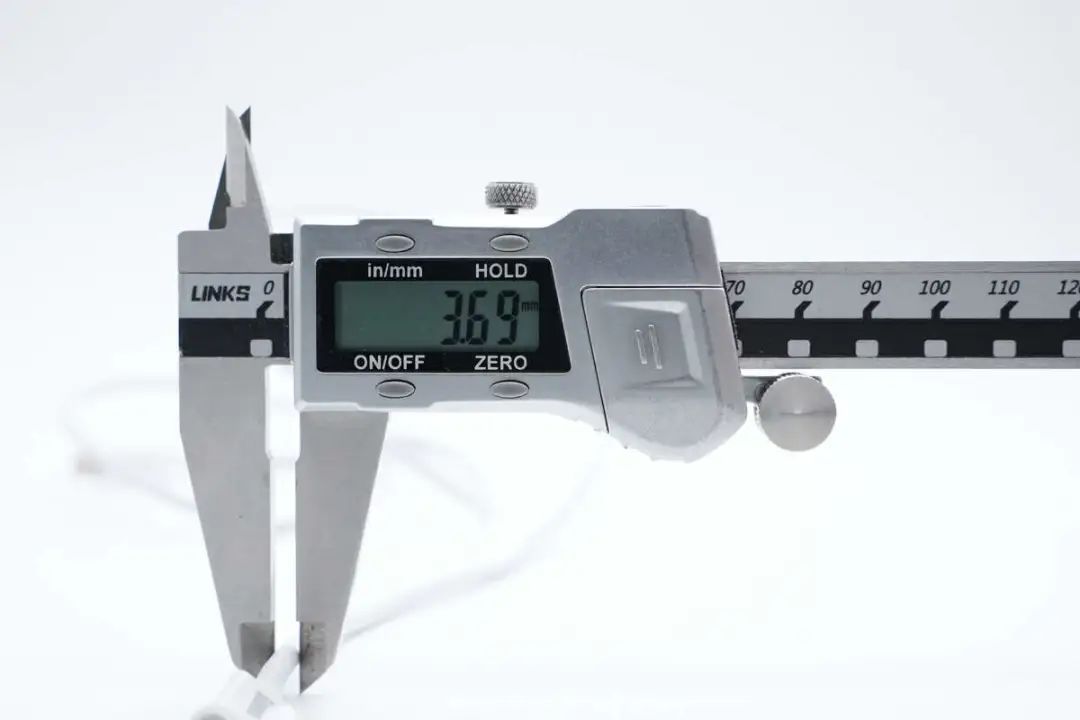

线身直径为3.69mm。

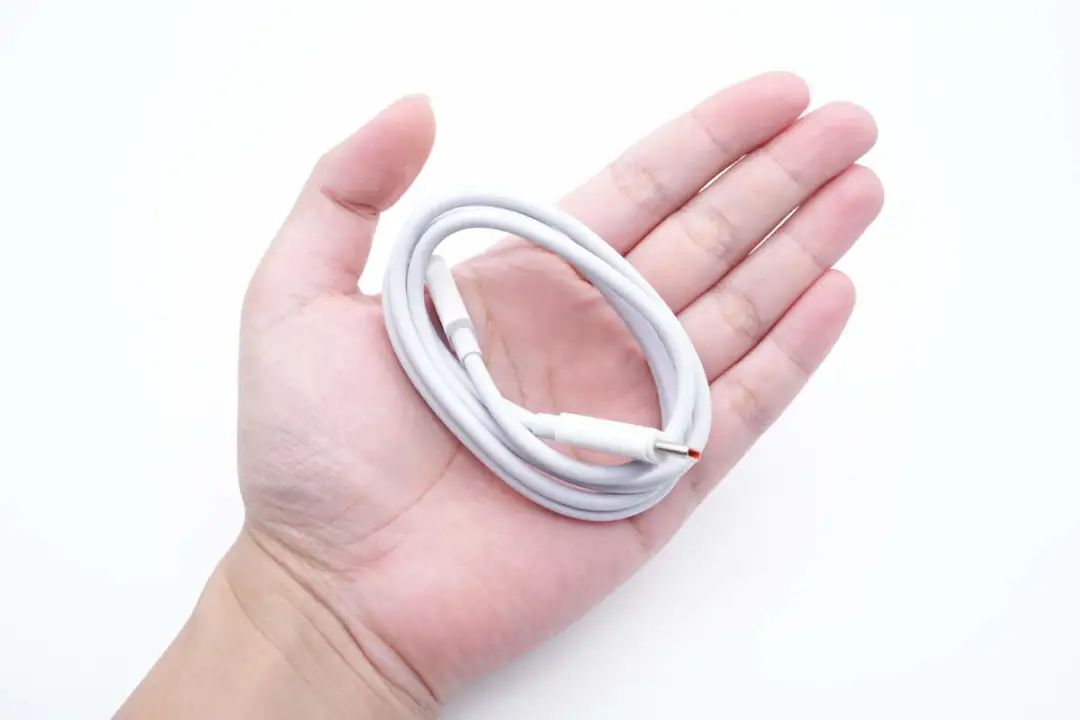

线材拿在手上的直观感受。

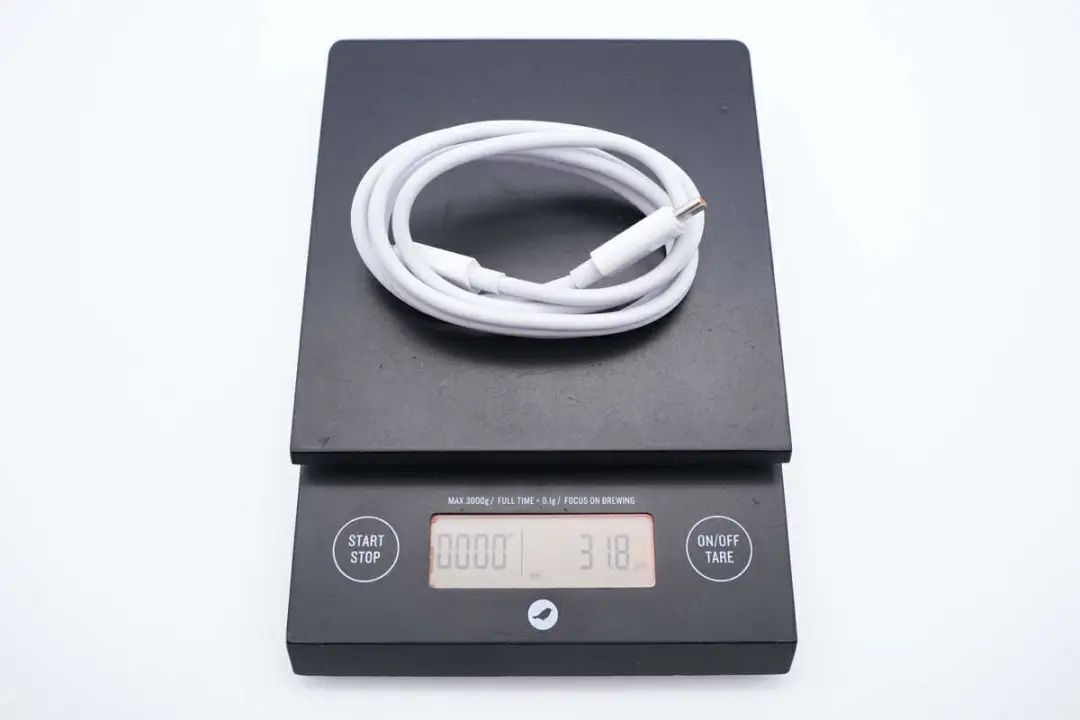

另外测得其净重约32g。

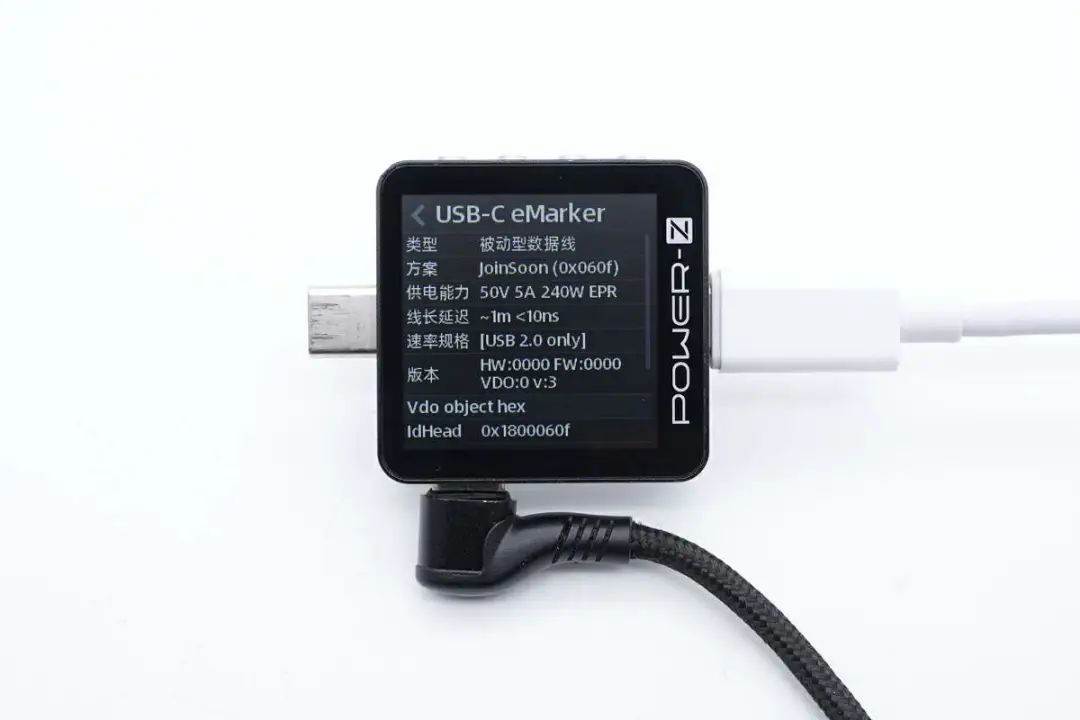

另外使用ChargerLAB POWER-Z KM003C测得数据线电力传输能力为50V5A，确实支持48V5A 240W快充，数据传输能力为USB 2.0。

倍思240W优胜系列数据线拆解

看完了数据线的长度，直径和重量测试，下面就进行拆解，看看这款240W数据线的做工和用料。

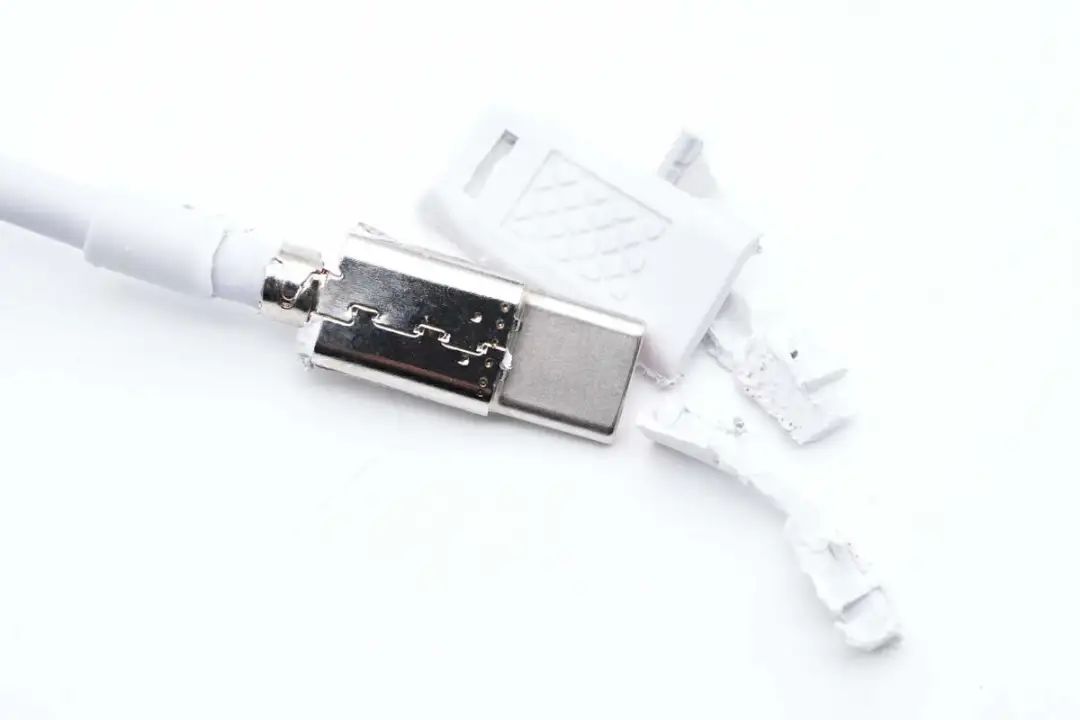

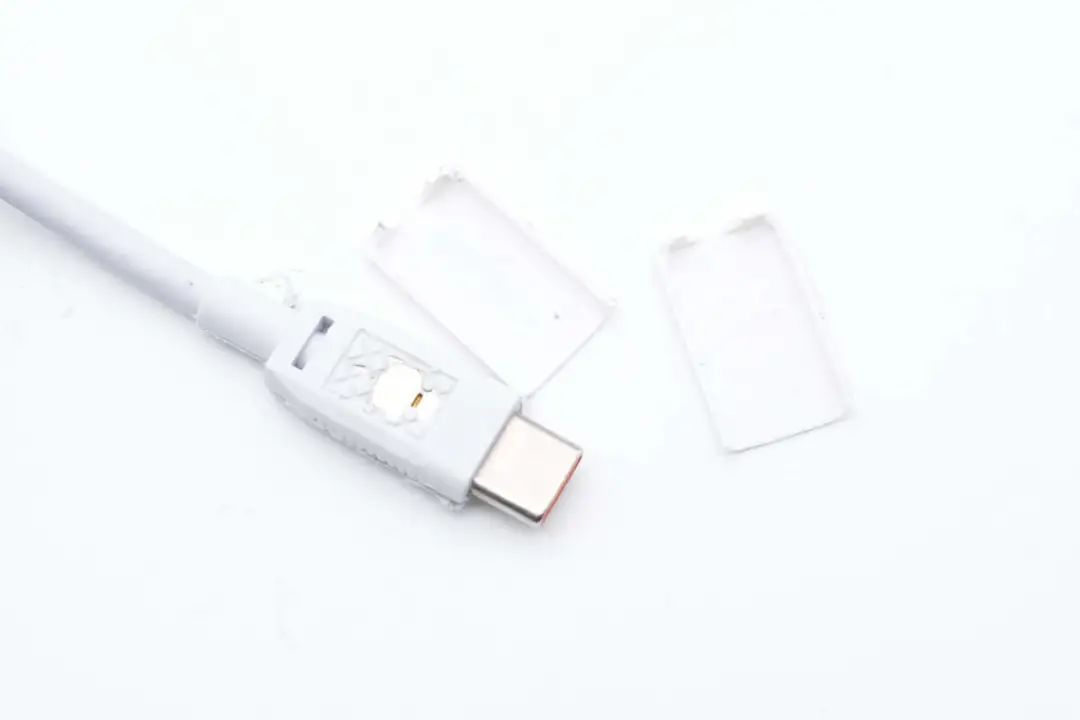

首先使用切割机切开数据线插头的塑料外壳，内部为注塑填充。

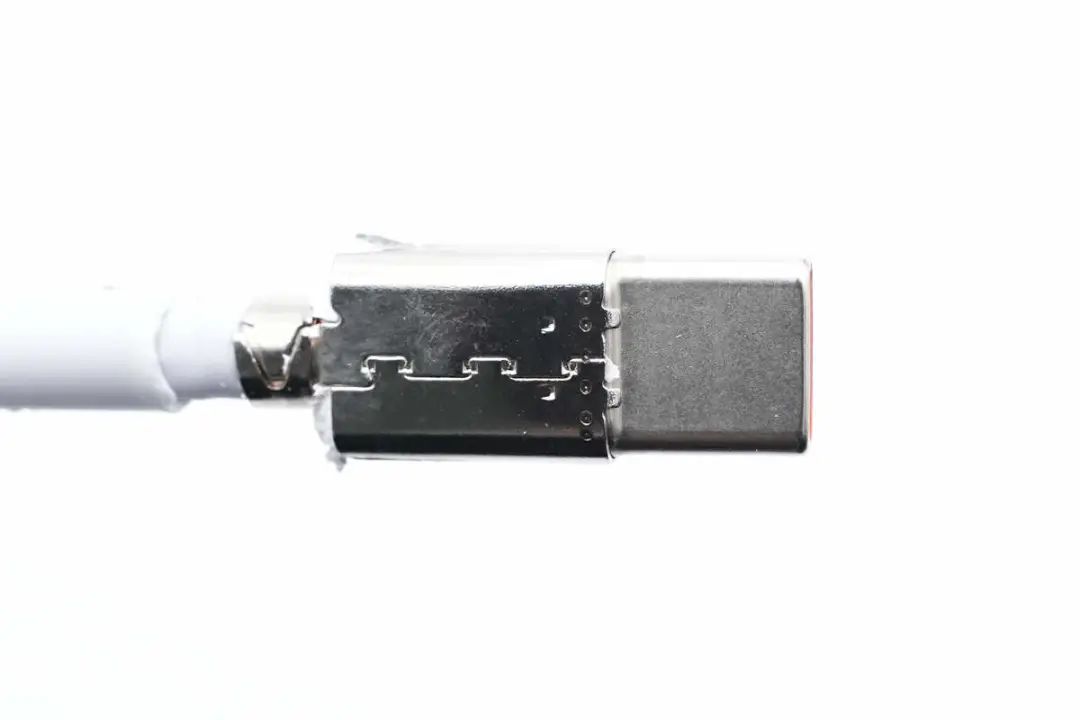

清理掉注塑填充材料，数据线端子点焊钢套固定。

钢套点焊固定到USB-C插头上，增加强度，不易损坏，更加耐用。

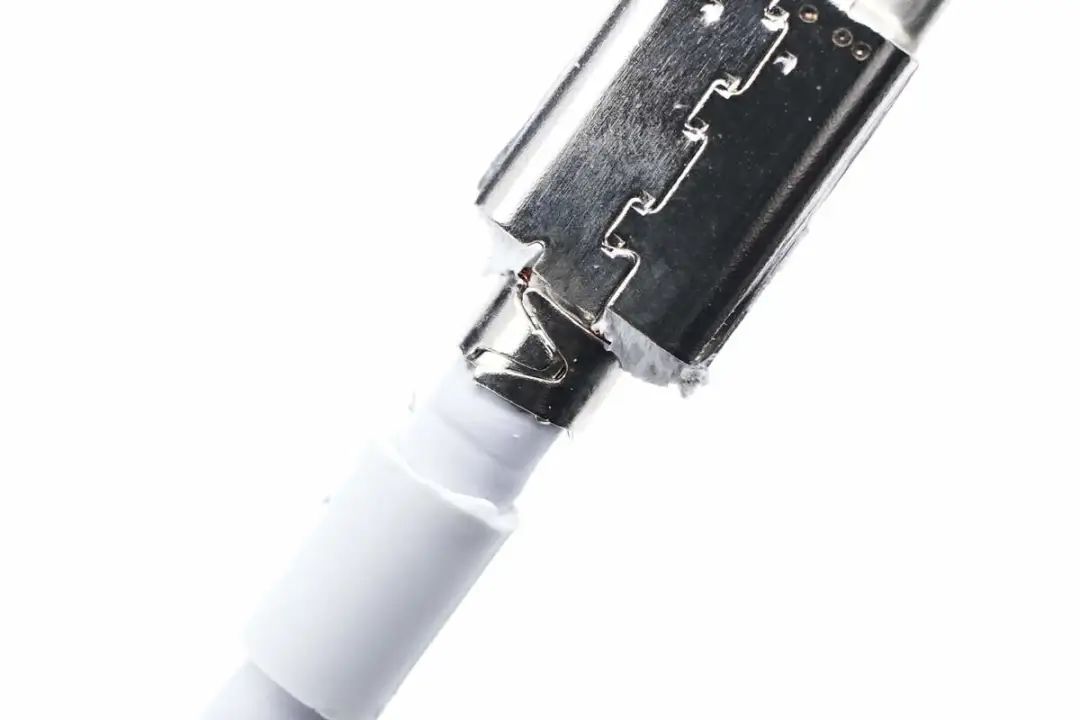

线尾束线结构特写，两片钢套通过扎紧固定。

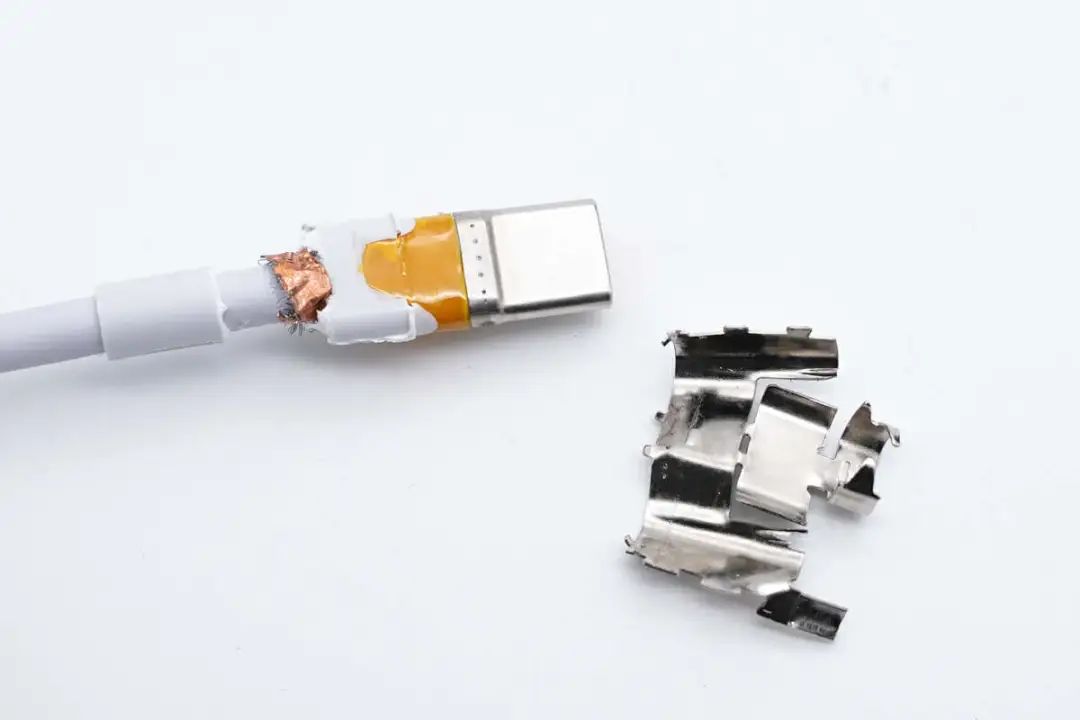

拆下端子外面的钢套，端子PCB小板与钢套之间填充白色硬塑绝缘固定，并缠绕高温胶带绝缘。

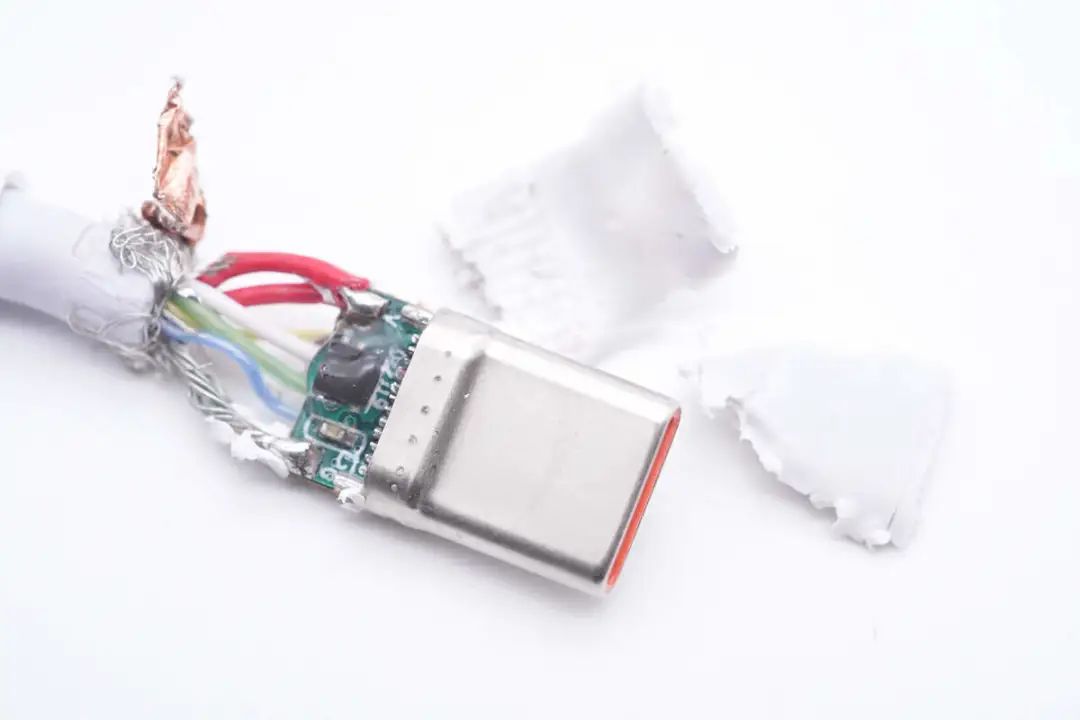

清理掉白色注塑，线缆焊接到端子PCB小板上。

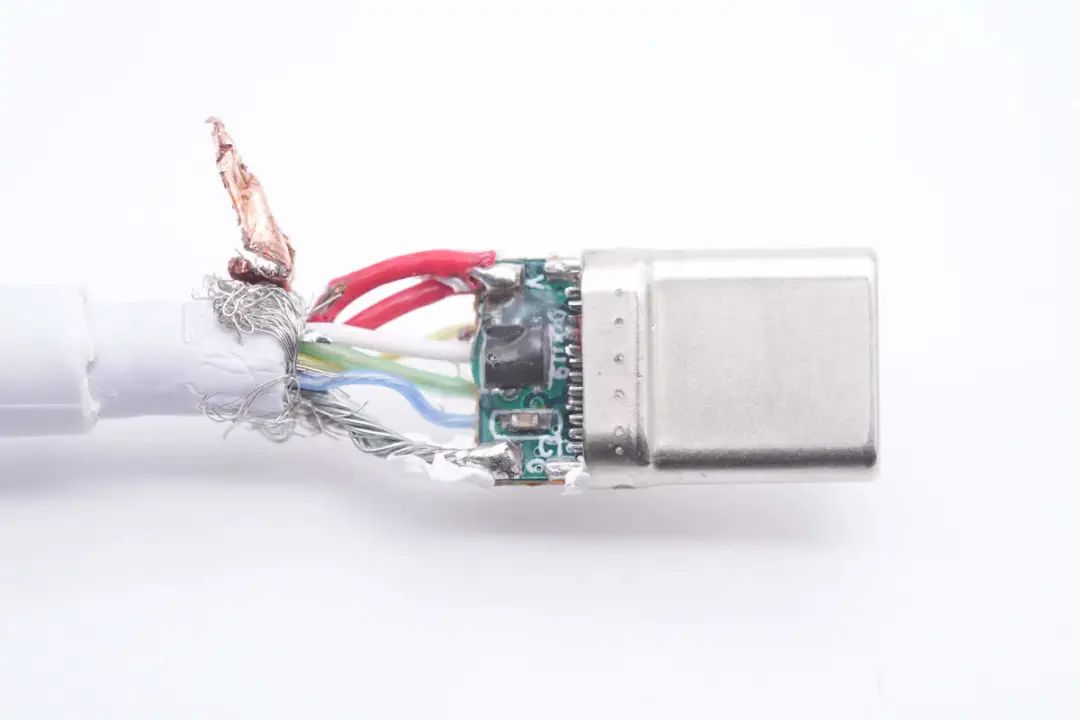

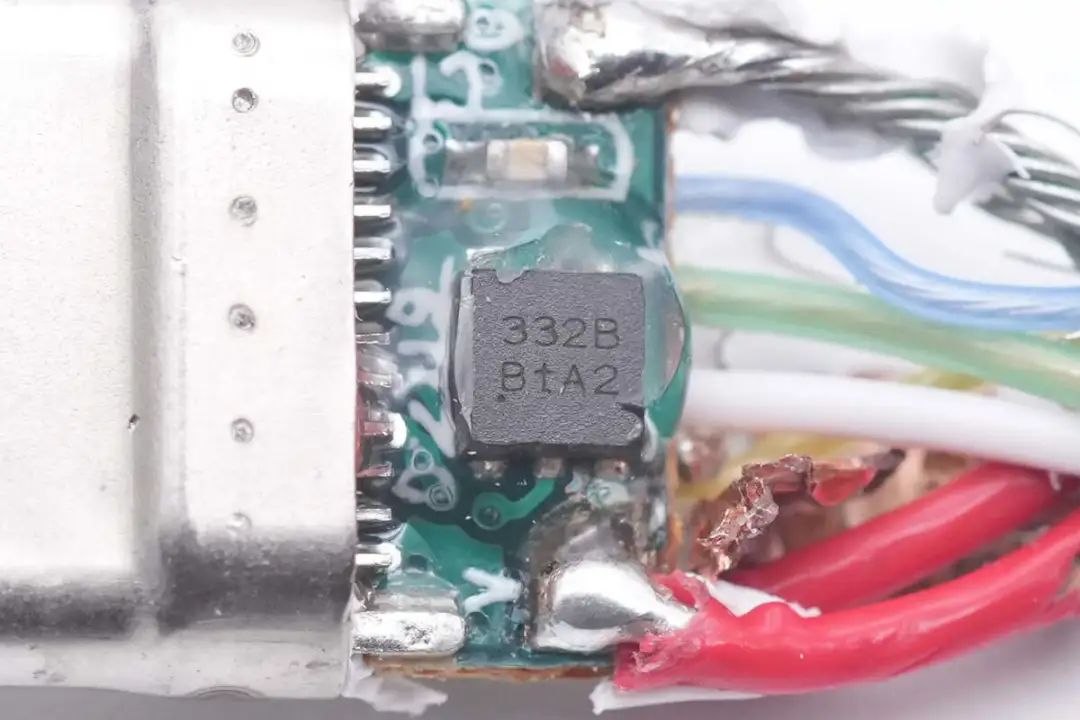

端子小板上焊接一颗E-Marker芯片，涂胶密封固定，同时还焊接正负极导线用于供电。

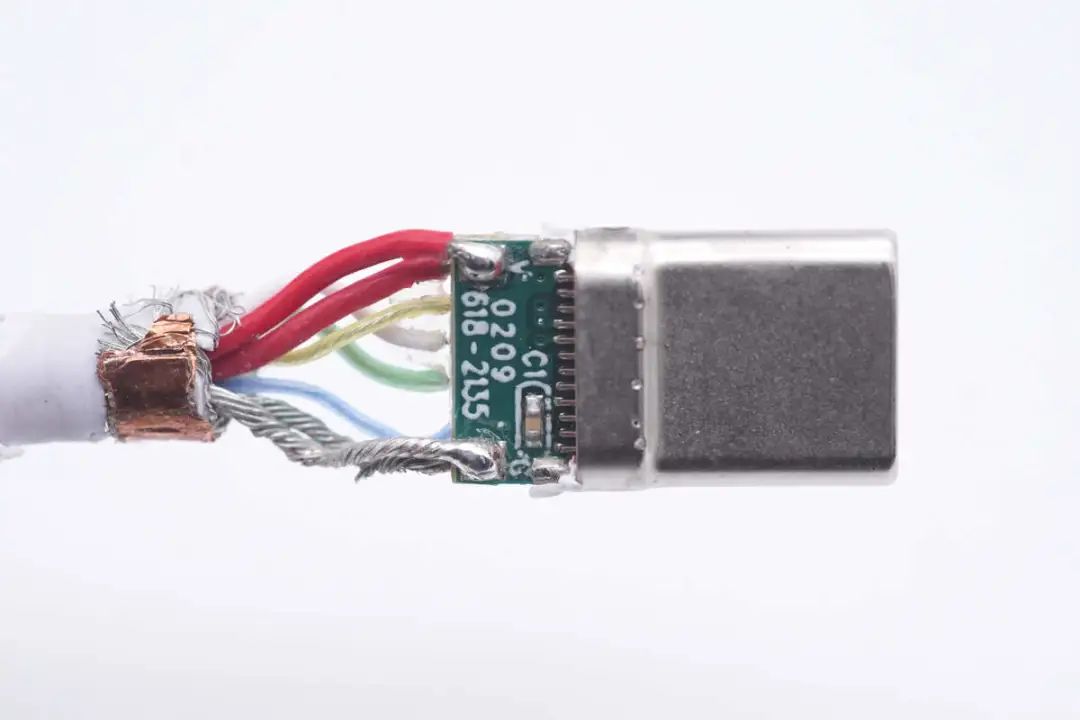

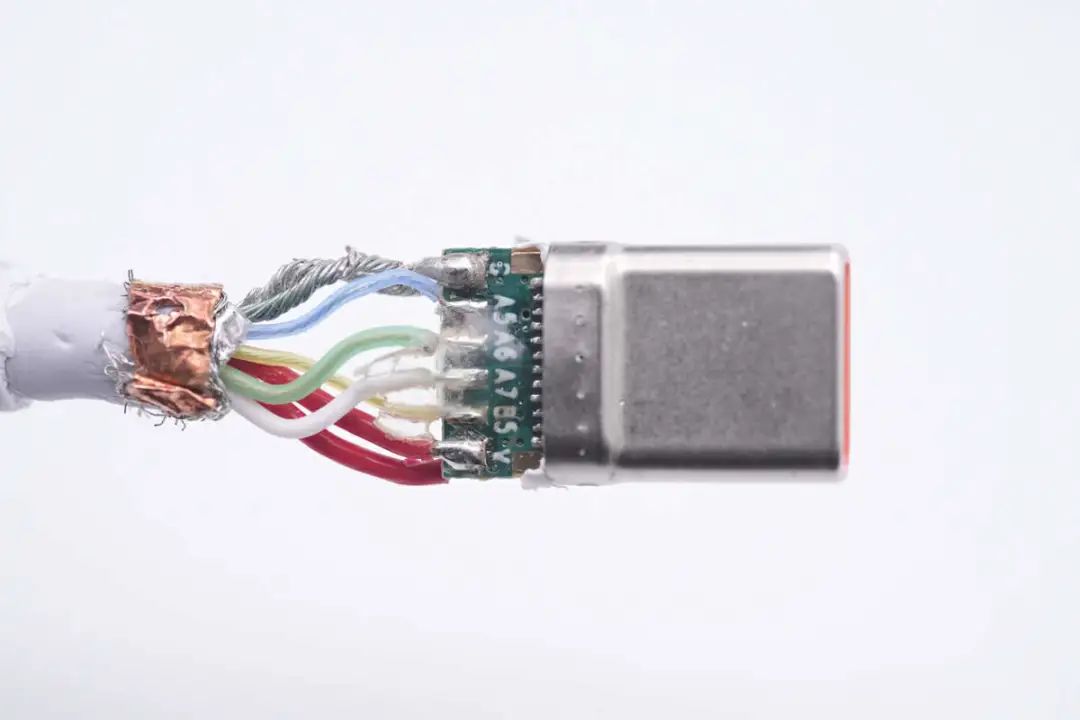

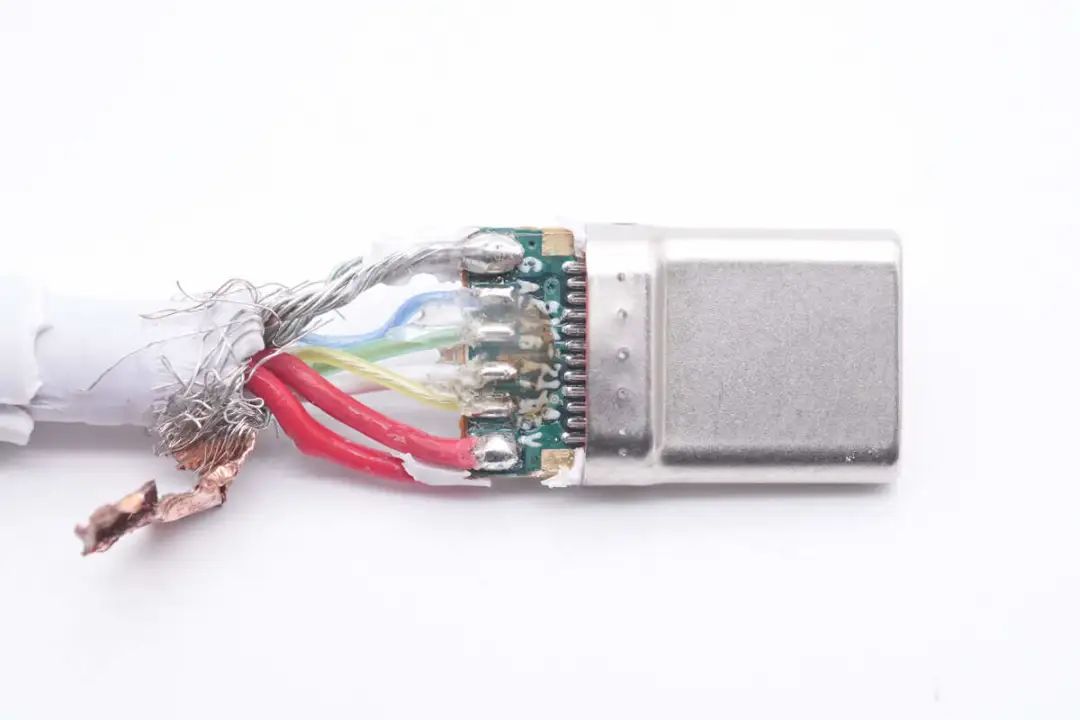

小板背面焊接正负极线芯，CC线和USB2.0数据线。

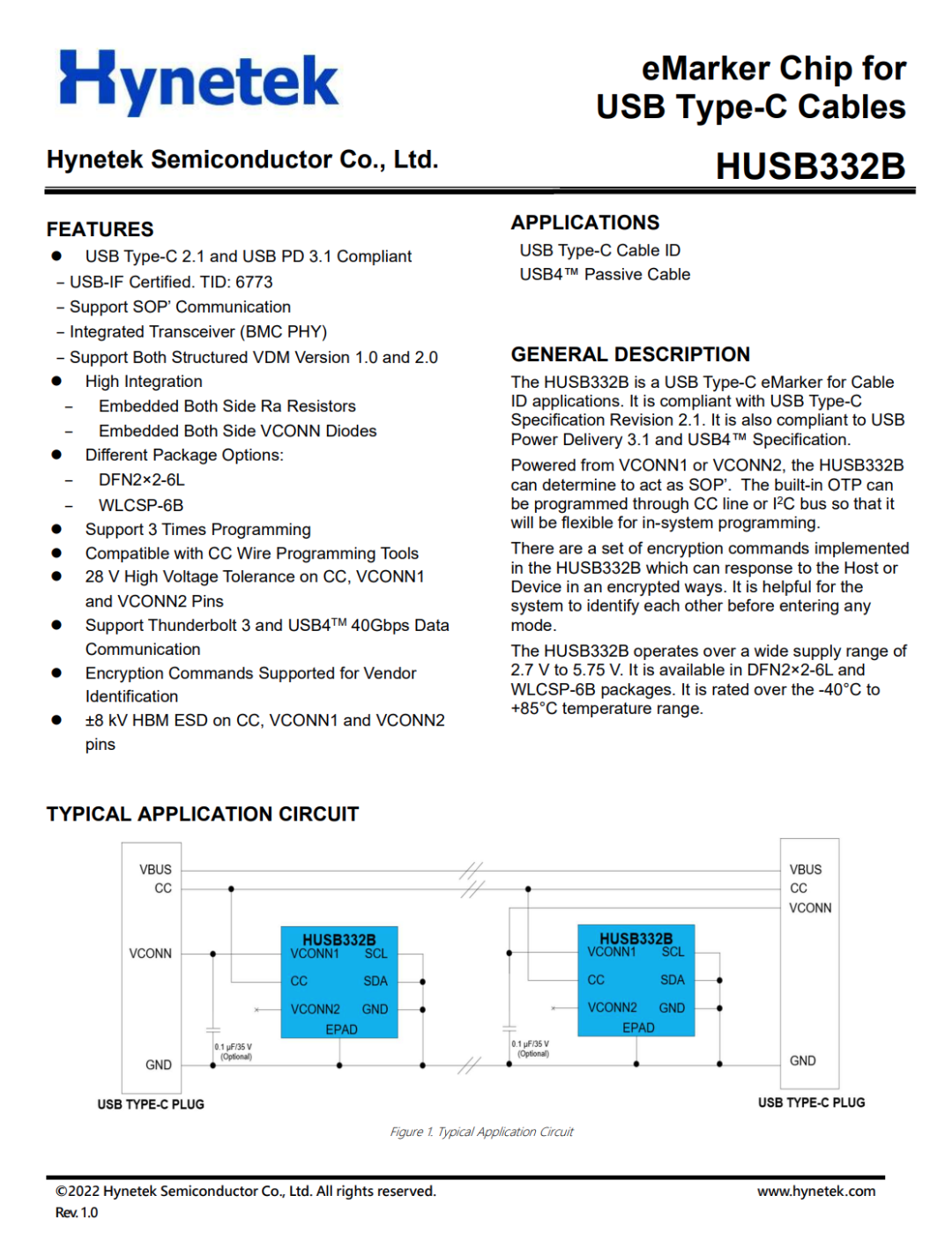

慧能泰 HUSB332B 是USB Type-C电子标签芯片(eMarker)，是业内首颗通过USB PD3.1 eMarker Silicon认证测试的芯片，TID 6773。它支持PD3.1 EPR 240W功率传输和USB4 Gen3 40Gbps数据传输，适用于搭载240W USB Type-C to USB Type-C 线缆上。

同时 USB332B也支持TBT3，USB3.2，USB3.1，USB2.0。HUSB332B自带加密功能，可应用于设备对线缆的身份识别，其自定义密钥方便各厂商定制。

慧能泰HUSB332B具备2*2mm DFN-6L和 0.87*1.42mm WLCSP-6B两种封装类型，CC，VCONN1和VCONN2引脚支持28V高压保护，支持通过CC线编程。

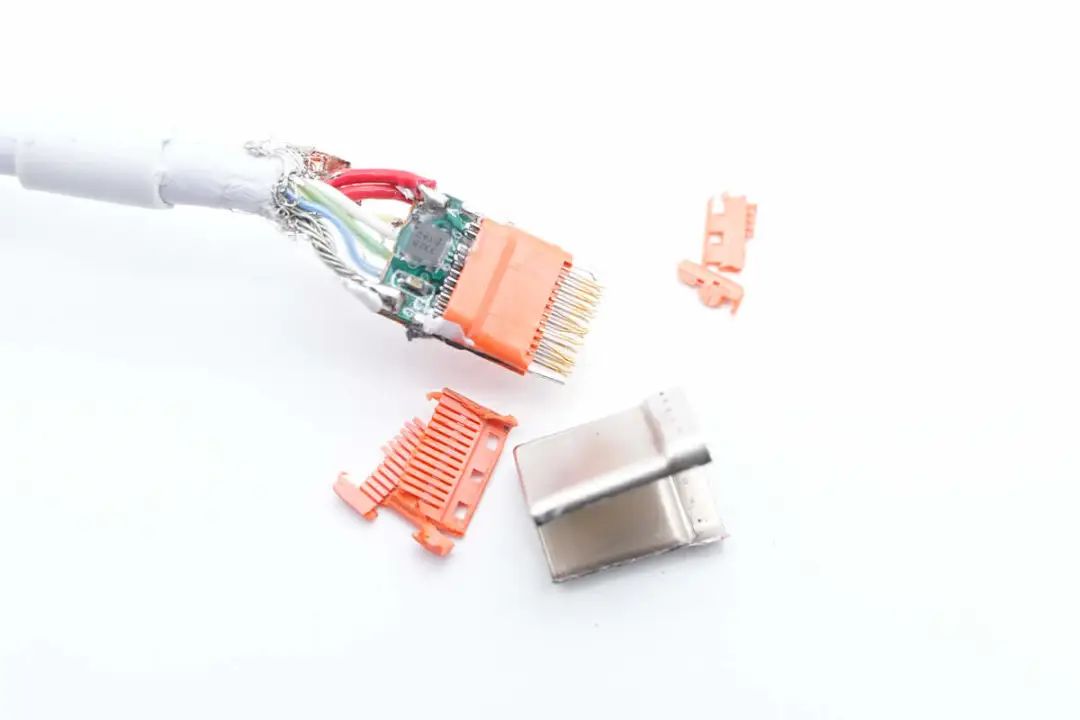

拆下USB-C端子的金属外壳，内部为镀金触点。

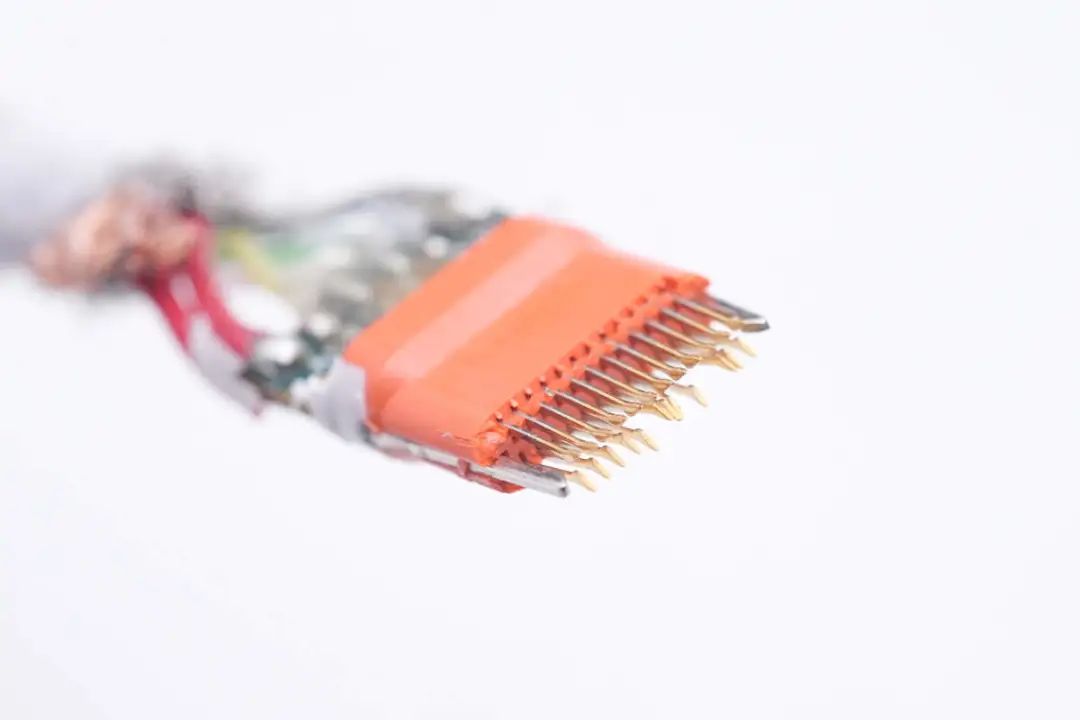

USB-C端子为满pin设计。

另一个端子没有焊接E-MARKER芯片。

背面线缆焊点涂胶加固。

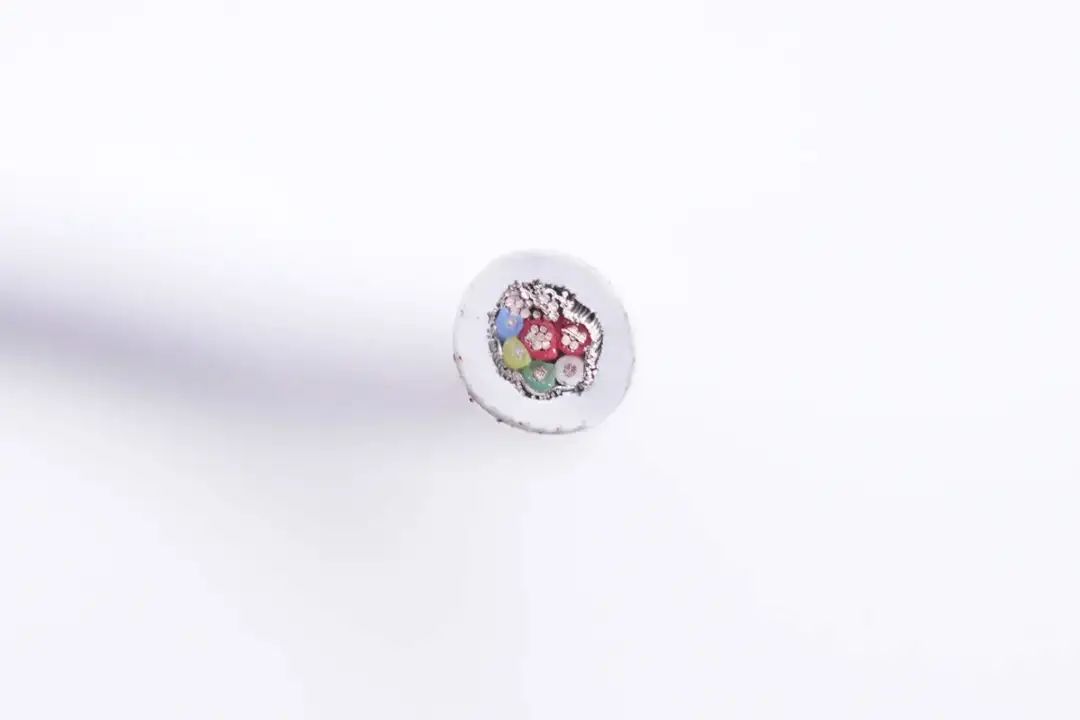

将数据线剪开观察截面，其中两条红色线芯为正极电力线芯，蓝色为CC线芯，黄色为VCONN线芯，白绿为USB2.0线芯，负极为两条裸线芯。

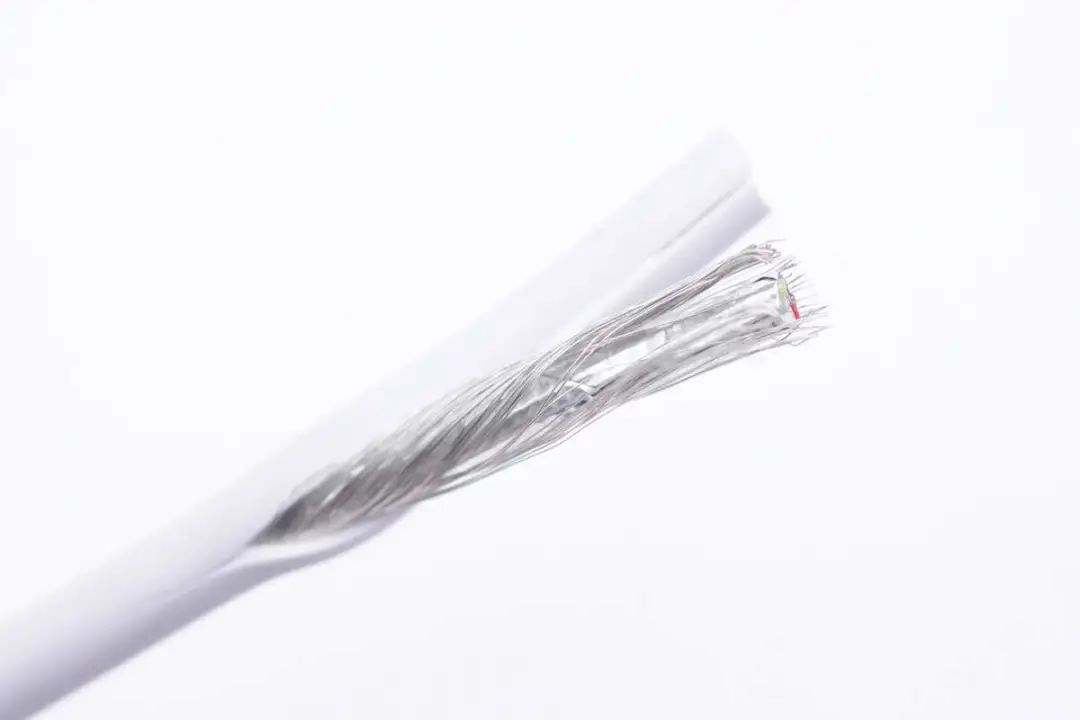

切开线缆外皮，内部是缠绕屏蔽网和屏蔽铝箔。

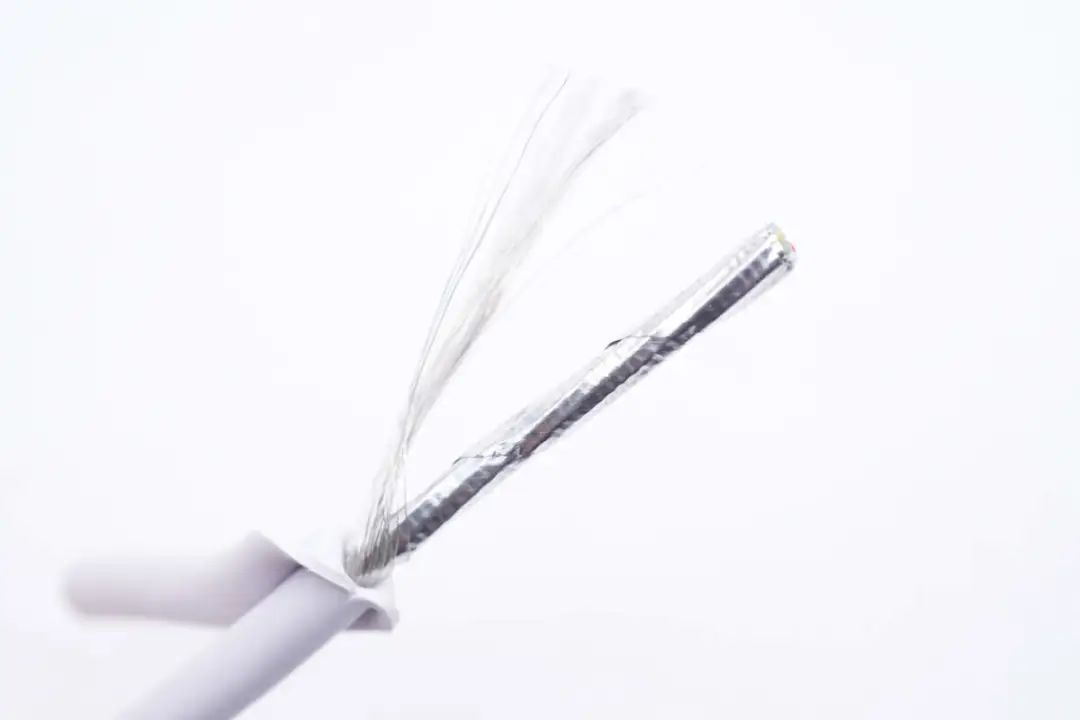

缠绕屏蔽网下面是屏蔽铝箔，屏蔽铝箔紧紧包裹内部线芯。

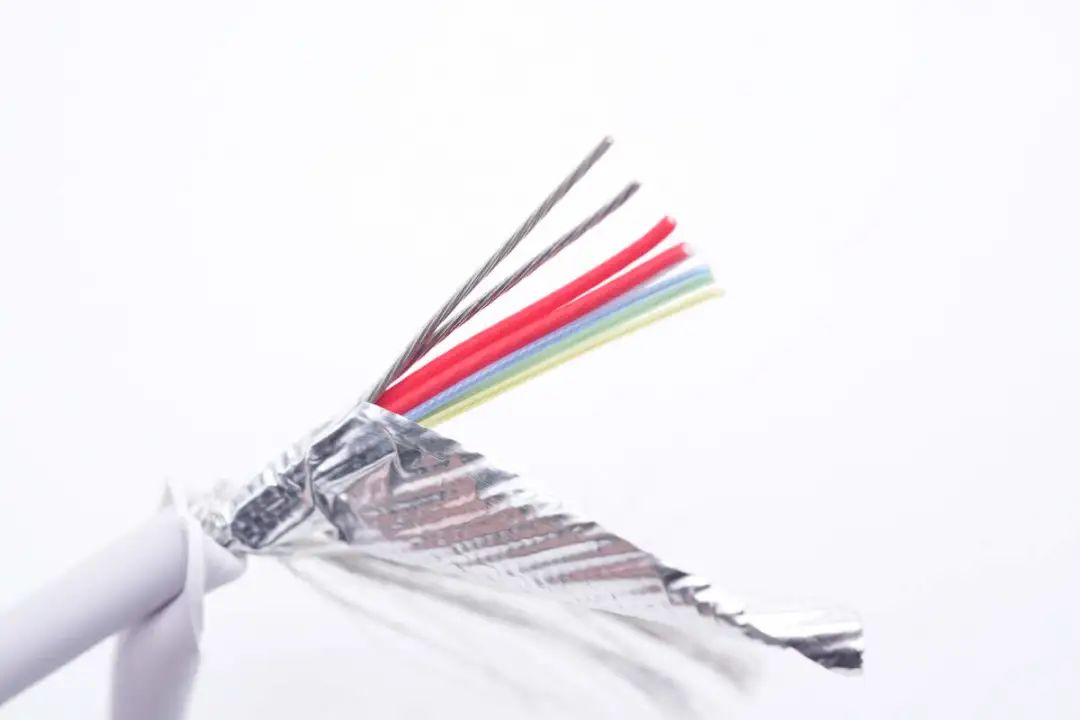

屏蔽铝箔内部是电力线芯和数据线芯。

线缆内部线芯一览，下面就开始详细介绍线缆内部线芯设计。

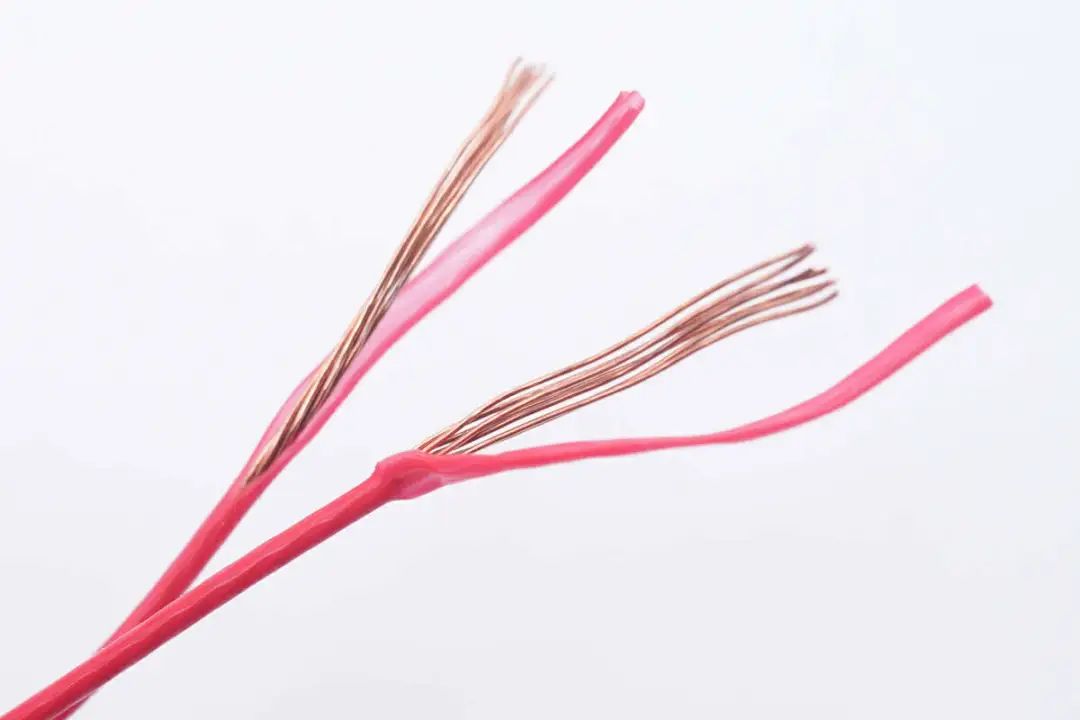

两条正极红色导线特写，导线内部为纯铜线芯。

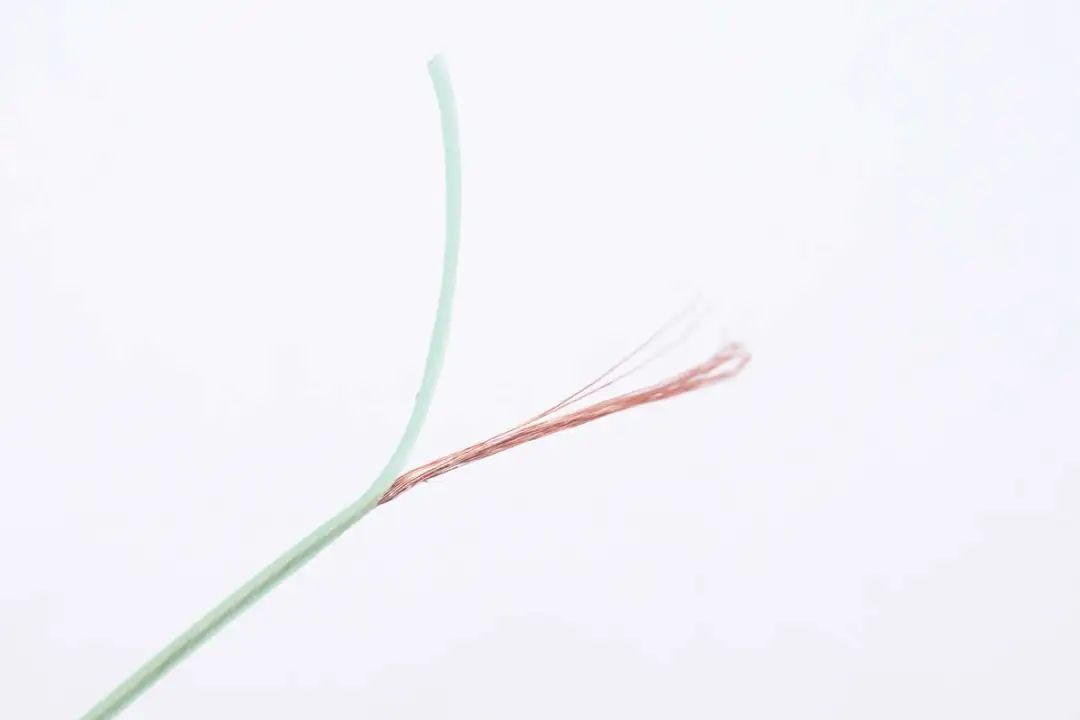

用于USB2.0传输的数据线，绿色为D+导线。

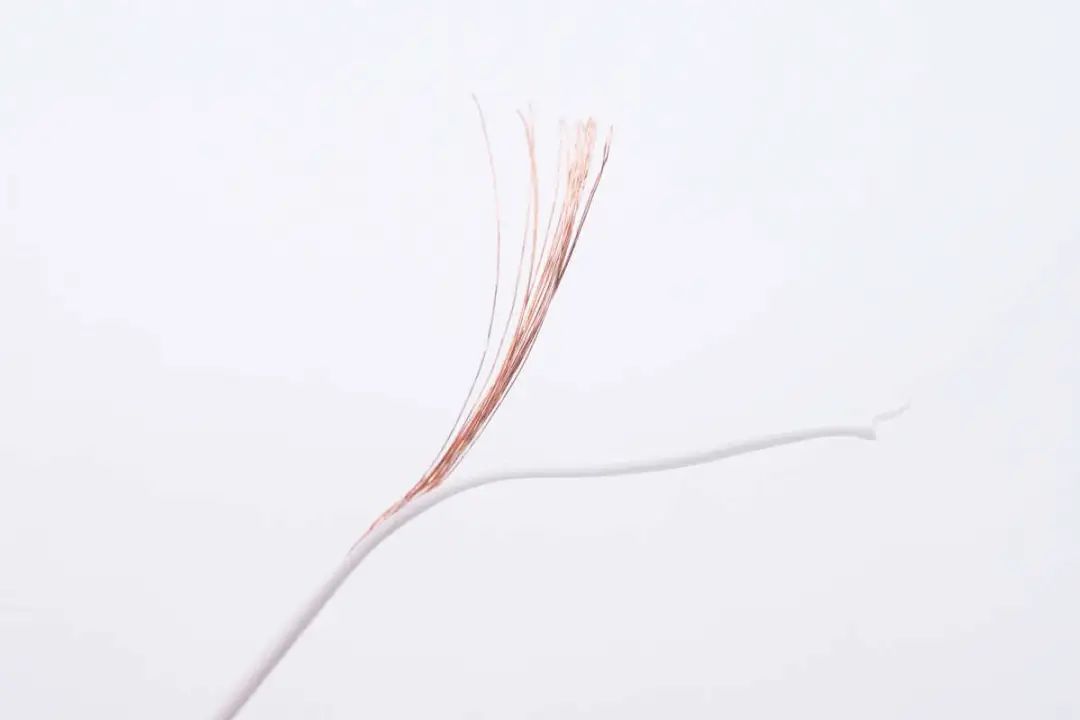

白色为D-导线。

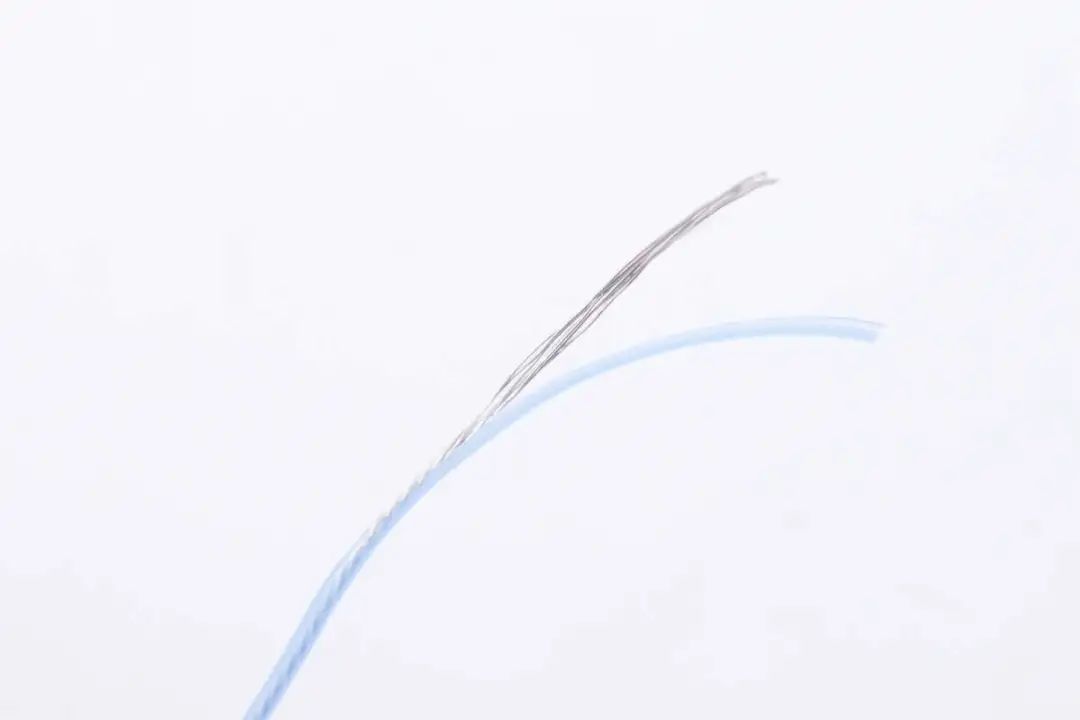

蓝色CC导线特写。

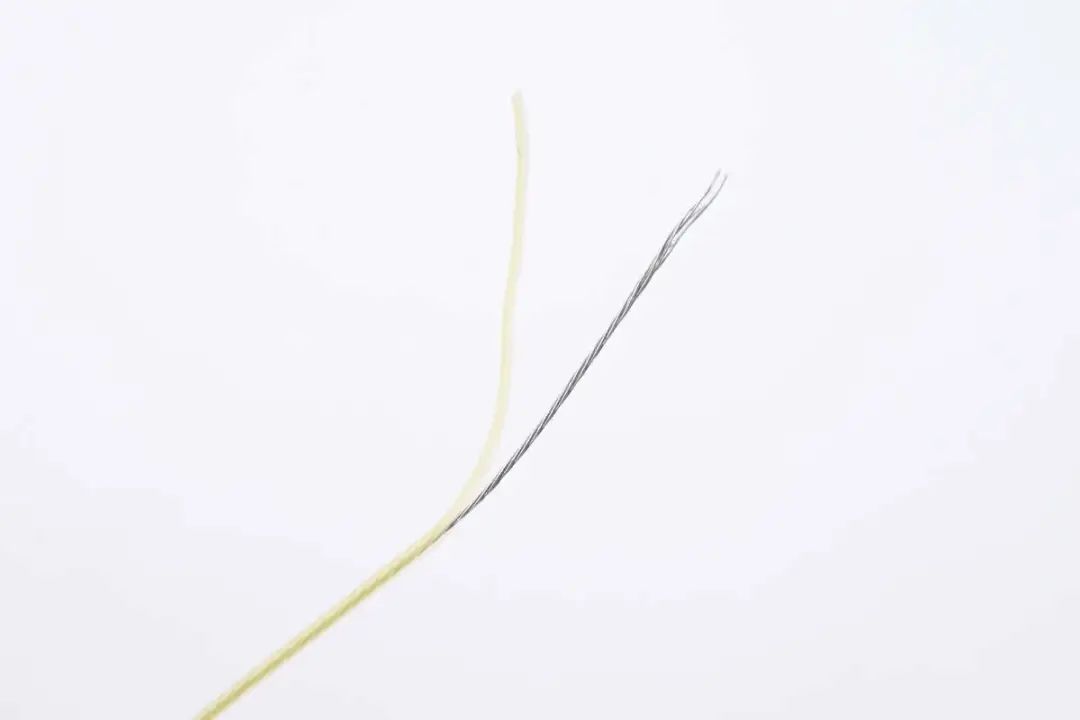

黄色VCONN导线特写。

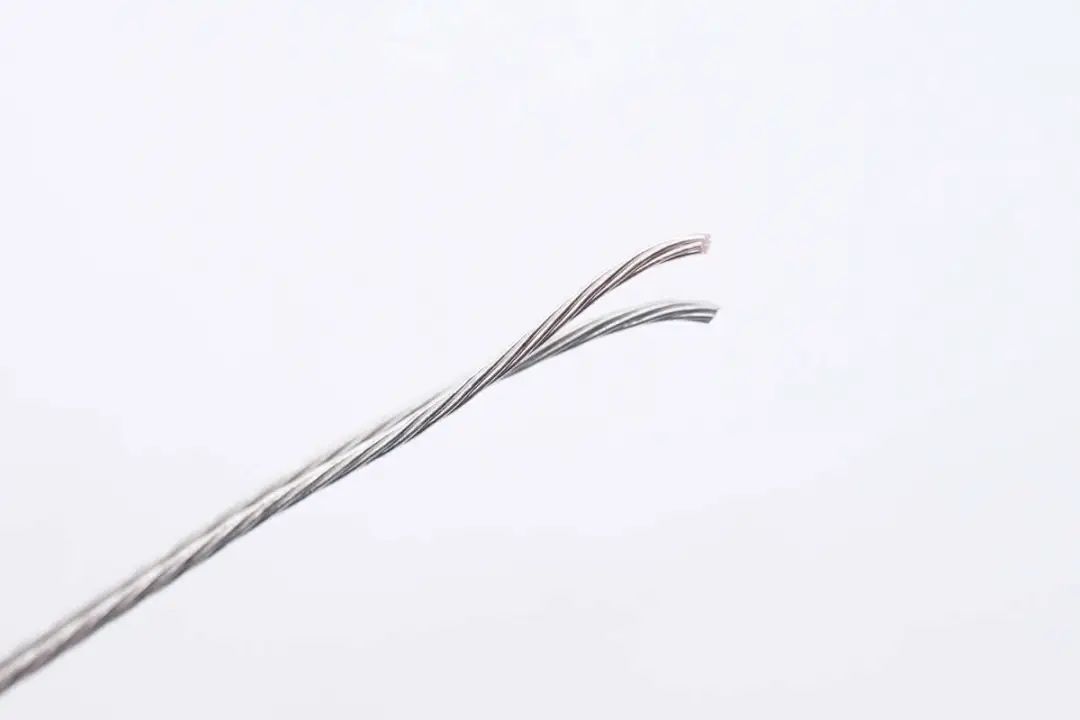

两条负极导线采用镀锡铜线，为裸线芯，表面没有绝缘层，降低线缆直径。

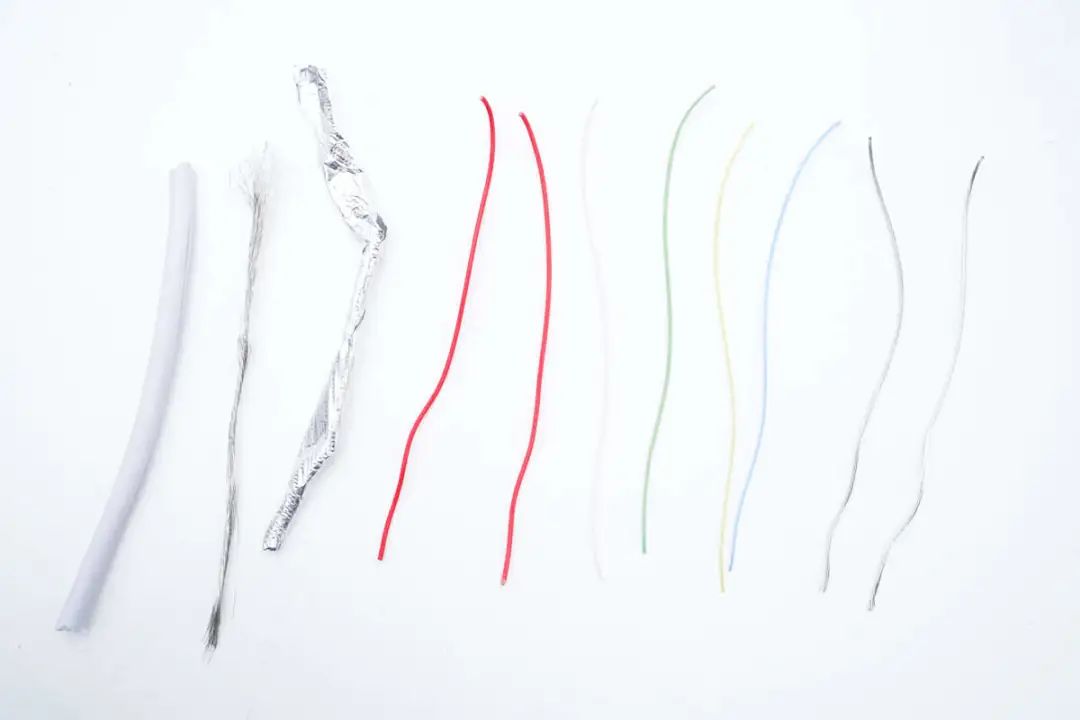

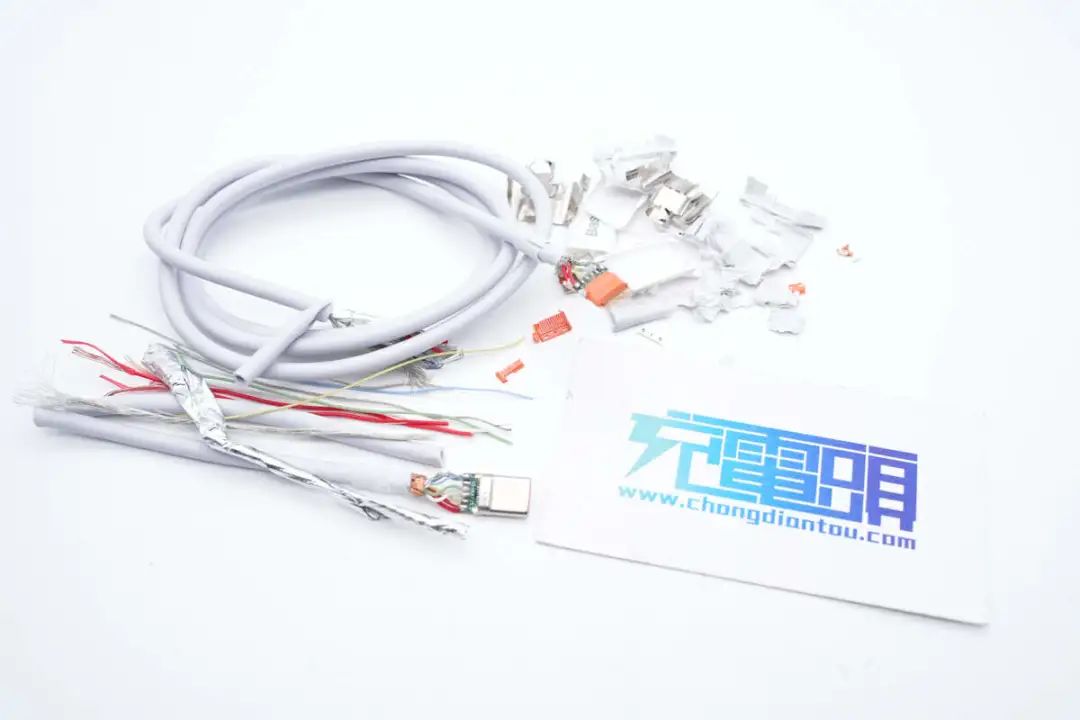

全部拆解一览，来张全家福。

充电头网拆解总结

倍思这款快充线支持240W充电功率，线缆采用塑料端子外壳，美观时尚。端子外壳标注倍思品牌和输出功率。端子内部为橙色胶芯，表示支持快充。数据线长度为1米，支持USB2.0数据传输，非常适合为笔记本和大功率移动电源充电使用。

充电头网通过拆解了解到，倍思这款240W数据线采用钢套点焊工艺，在USB-C端子上点焊钢套，内部注塑填充，增加强度，更加耐用。线缆内部采用屏蔽网和屏蔽铝箔组成的屏蔽结构，两正两负线芯用于电力传输，内部使用慧能泰HUSB332B E-Marker芯片用于线缆传输能力标记。线缆做工扎实，经久耐用。
