使用IO-link克服智能工厂传感器的功耗与空间难题

许多工业传感器使用的是M8或更大的M12电缆连接器（图1），这会影响传感器外壳的尺寸，进而影响其散发的热量。IO-link可以为传感器带来所需的智能特性，但要解决热量问题，您需要知道在选用收发器时的注意事项。在本文中，我们会提供一些实用的设计技巧，以帮助您做出正确的选择。

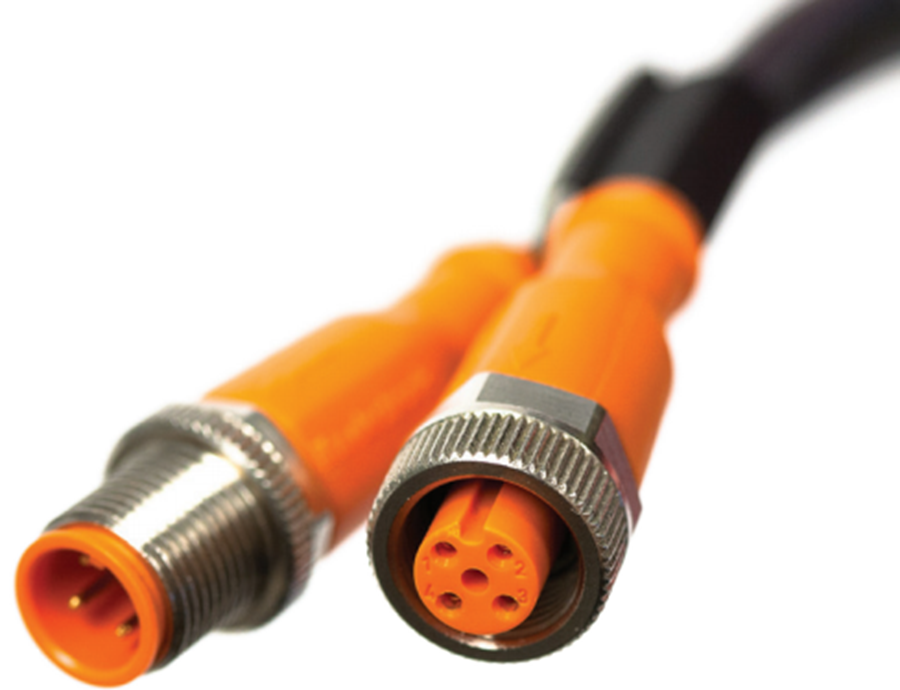

图1 - 带M12连接器的工业传感器

除了变送器（压力/温度/距离）之外，您的传感器通常还包括以下内容：

• 模拟前端(AFE)


• 微控制器


• 状态LED


• 电缆驱动器输出级


工业传感器使用24VDC（典型值）电压，但在恶劣的工厂环境中，此电压常常会高出25%。虽然这些电压电平可以安全地用于为输出驱动级供电，但AFE、LED和微控制器需要低得多的电压（通常为2.5V至5V）才能运行。许多IO-Link收发器提供线性稳压输出(LDO)电压，但使用该电压为这些电路供电会对功耗产生重大影响。例如，考虑以下功耗预算，一个小型传感器从L+直流电源轨仅消耗15mA的电流。LDO的工作方式效率低下，使用M8连接的外壳时，这种相对低功耗的传感器的功耗会超过大约400mW的功耗预算，因此您别无选择，只能使用更大的M12。使用30mA传感器时的情况更糟糕，总功耗会达到1000mW，超过M12连接外壳的目标功耗。

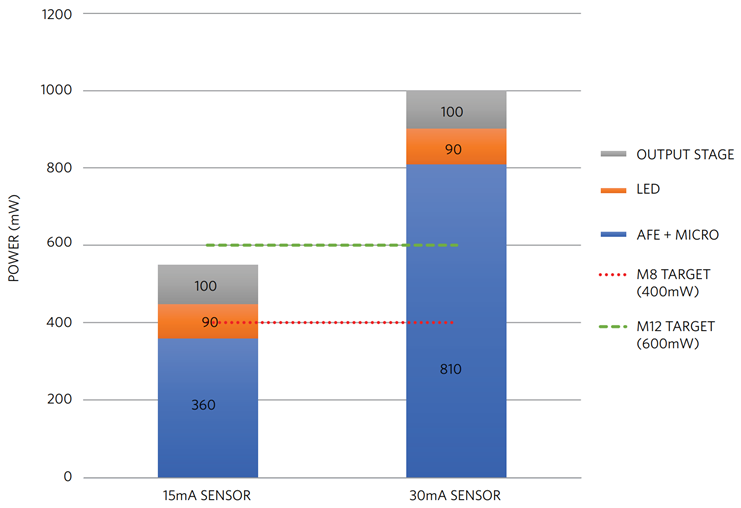

图2 - LDO供电传感器的功耗预算

降低功耗的一种方法是用DC-DC降压转换器代替LDO。例如，使用3V DC-DC降压转换器为30mA传感器供电的话，只需要90mW的功率。假设转换器的效率为90%（也就是说功率损耗为9mW），则传感器的总功耗约为200mW（图3）。显然，使用DC-DC转换器帮助将功耗降低近80%，但这需要使用额外的外部电路（体积较大的分立元件，如电感、二极管和电容），这些元件甚至可能无法装入传感器外壳中。

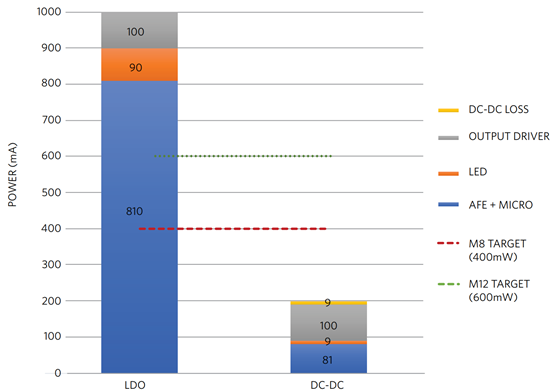

图3 - 使用DC-DC转换器与使用LDO的功耗比较

更好的整体解决方案是集成DC-DC转换器的IO-Link收发器，例如MAX22513（图4）。该IC的电流高达300mA,轻松超过IO-Link的额定最小值200mA，并且输出电压可编程（2.5V至12V）。它还包括一个辅助IO-Link通道，当数据在C/Q通道上传输时，辅助通道可用于DI/DO传感器切换。此外，该收发器集成了浪涌保护（高达±1kV/500Ω）电路，因此无需外部TVS二极管即可提供稳健的性能。

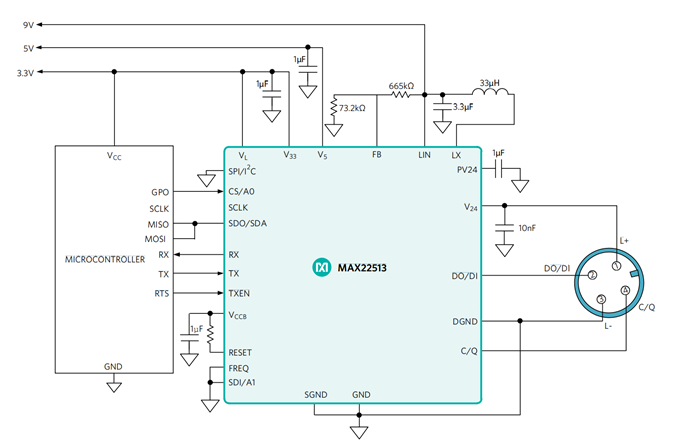

图4 - 集成DC-DC的MAX22513 IO-Link收发器

尽管具备这些额外的特性，这款WLP器件的总面积也仅为2.1 × 4.1mm。MAX22514是MAX22513的另一版本，采用更小的WLP封装，尺寸仅为2.5 x 2.6 mm，适用于空间更加受限的传感器。方便的是，这两种收发器也可用于IO-Link器件和IO-Link主机的设计。

MAX22513和MAX22514为智能工厂传感器的空间与功耗难题带来了切实可行的解答方案！
