电视电源 | 必易微提供一站式电视电源解决方案

这些年随着电视智能化和集成化的发展，电视对电源的功能有着更高的技术要求，例如更高的效率以降低系统发热及提高整机能效；更快的响应速度，更低的纹波噪声以满足 SOC 日益高端的指标要求等。必易微作为高性能模拟及数模混合芯片供应商，提供一站式高可靠性、高性价比电视电源解决方案。

从第一级 AC-DC 转换、LED 背光驱动，到主板 DC-DC 转换，USB 热插拔以及负载电流保护，必易微可以针对不同的客户需求提供多样化的完整电源解决方案。

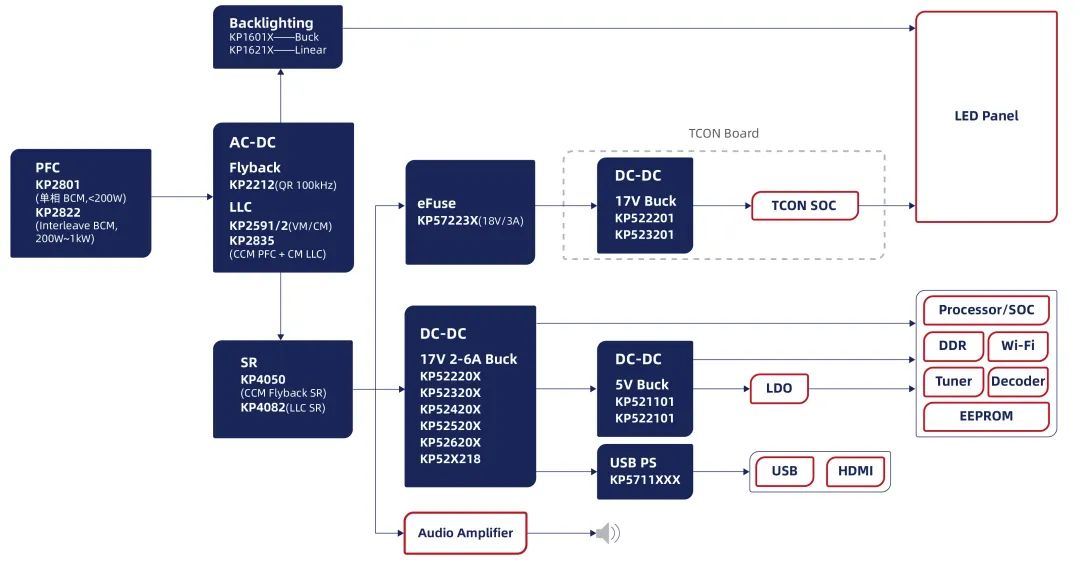

图 1. 电视典型应用框图

AC-DC电源部分提供 KP2801单相 PFC以及 KP2822交错式双相 PFC；反激控制器 KP2212，国内先进的半桥 LLC 驱动芯片 KP2591；Flyback 同步整流 KP4050以及 LLC同步整流KP4082；Buck KP1601X背光驱动等完整方案。

在主板上，必易微提供 17V 2A~6A、30V 2A~3A全脚位兼容的 SOT23-6方案，低压 1A~1.5A全脚位兼容的 SOT23-5方案，以及 0.5A~3A 5.5V USB限流开关和 18VeFuse完整电源解决方案。

智能电视对于纹波、频率、瞬态特性和效率的要求越来越高，KP52X218系列支持 4.5V~17V 输入，2A~4A 电流输出，1.2MHz 开关频率，快速瞬态响应的 COT 架构，其系列产品 12V 输入转 5V 输出效率高达 95%，大大减少芯片发热等问题。

DC-DC 方案

亮点 1

精简的设计，齐全保护功能

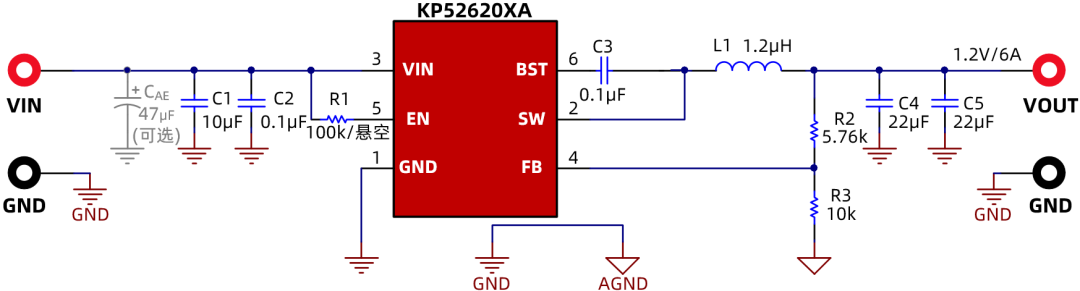

图 2.VIN= 12V, VOUT= 1.2V, IOUT= 6A

KP52620X 系列内置高压侧和低压侧功率 MOSFET，优化的内部控制环路，确保最优的各项性能指标同时，极致优化外围器件数量，降低 BOM 成本。

同时，该系列芯片提供多重保护机制，包括高精度逐周期谷底限流保护 (OCL)、输入过压保护和欠压保护、输出欠压保护、输出过压保护、过温保护等，提供精确的使能控制和可调欠压锁定功能。

图 3. 谷值限流阈值 VS.

结温

图 4. 输入过压保护阈值 VS.

结温

输入过压保护是 5A6A 系列产品特有的功能，输入过压保护功能可以有效避免芯片在输入电压过高时开关工作，能有效保证器件在输入电压不稳定或者有过压尖峰时的稳定性和可靠性。

亮点 2

超快动态控制技术，高精度，

低纹波噪声，高转换效率

KP526208 采用优化的恒定导通时间控制的 COT 控制模式，强制脉冲宽度调制的 FPWM，使芯片在全负载范围内频率控制在 500kHz，小的输出电压纹波，快速的瞬态负载响应，满足 SOC 的各种需求。同时内部集成的电压误差积分器，提高芯片负载调整率。

同时我们可以提供 PFM 模式及高频 1.2MHz (部分电流版本)等多种选择来应对不同的系统需求。内置 1% 低温漂电压基准，实现高精度输出，满足日益苛刻 SOC 供电精度的要求。

图 5. 参考电压 VS.

结温

图 6. 开关频率 VS.

结温

图 7. KP52620X

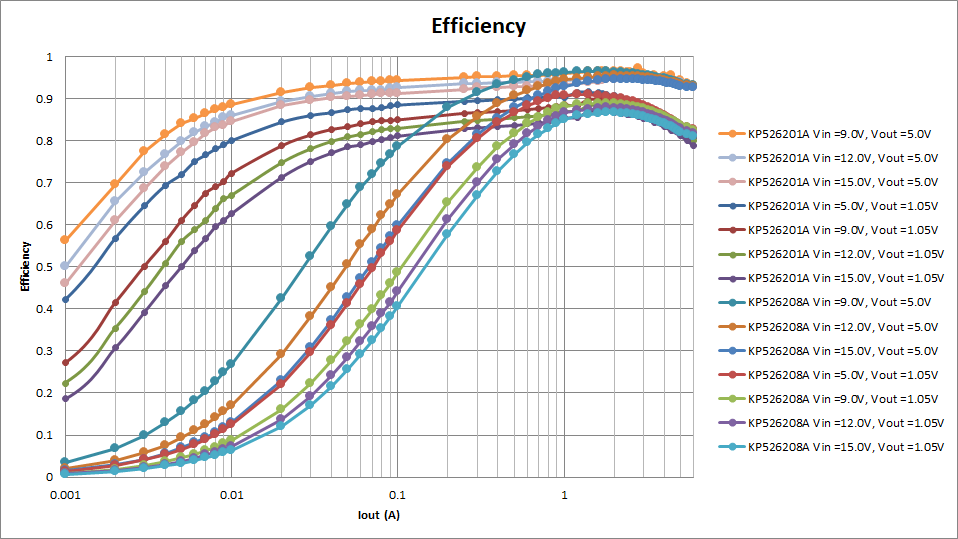

效率曲线

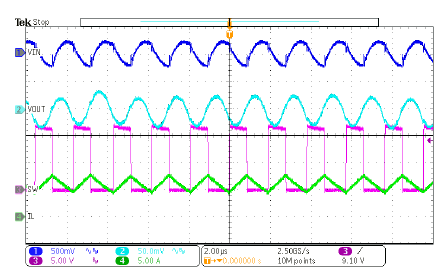

图 8. 输出电压纹波，

IOUT = 6A, VIN= 12V,

VOUT= 5V

工作特性测试条件：VIN= 12V, VOUT= 5V, TA= 25℃ (除非另外说明)

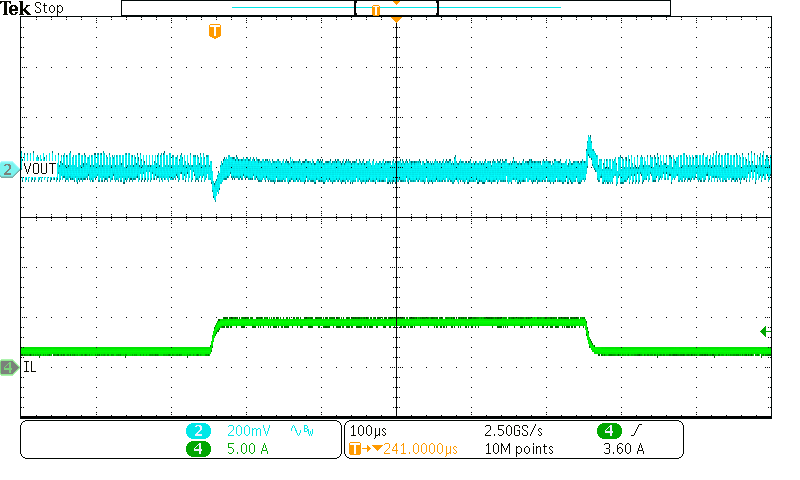

图 9.负载瞬态响应

IOUT = 1.5A~4.5A, 0.5A/µs

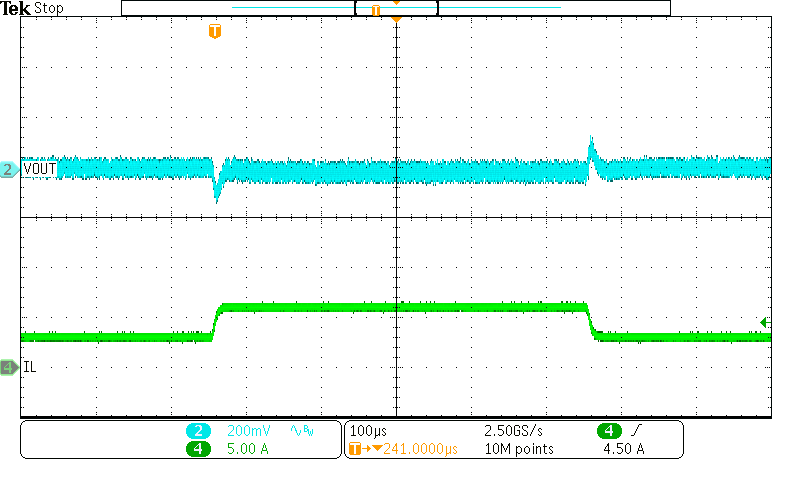

图 10.负载瞬态响应

IOUT= 3A~6A, 0.5A/µs

亮点 3

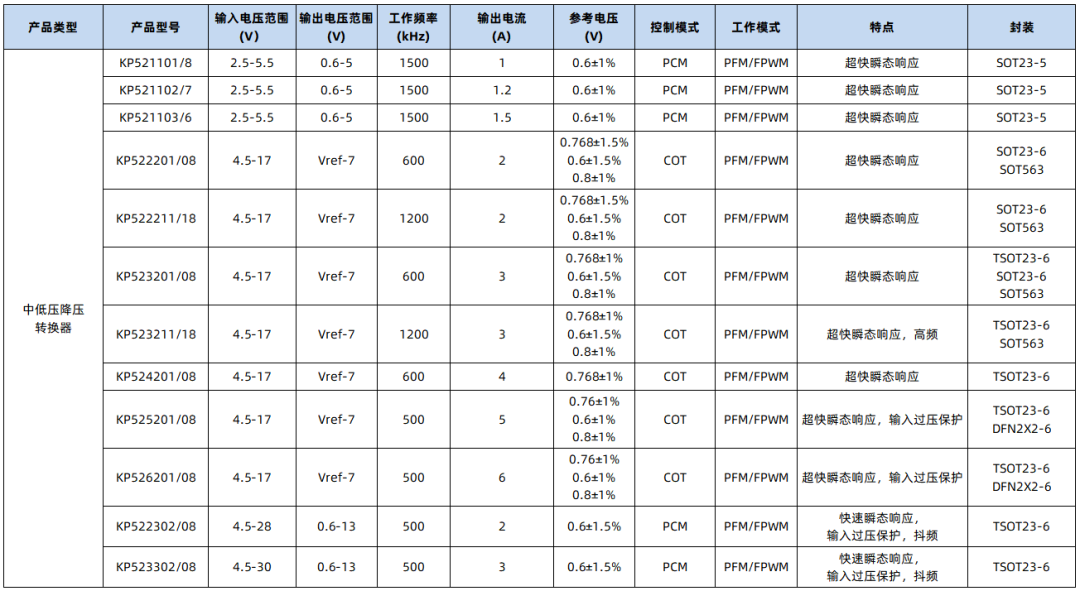

丰富多样化的方案

不同工作电压，多种脚位，不同基准，不同封装，不同工作频率，抖频等选项来满足客户多样化的需求，帮助客户缩短产品开发周期，降低系统成本。

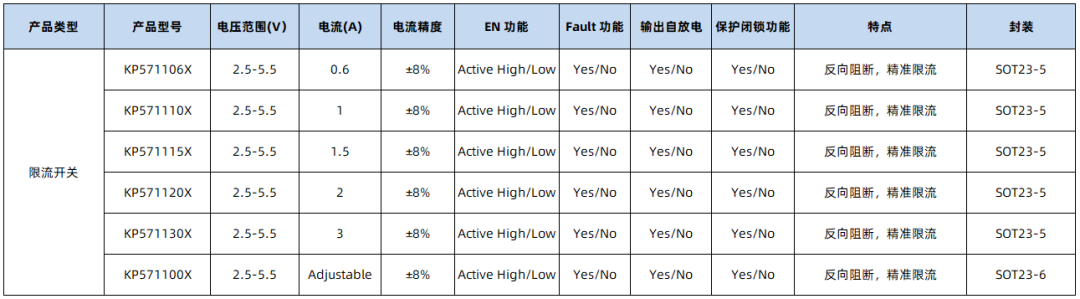

USB 限流器：超低 60mΩ 低内阻，8% 高 OCP 保护精度，固定及可调产品可选择。

AC-DC 方案

方案 1

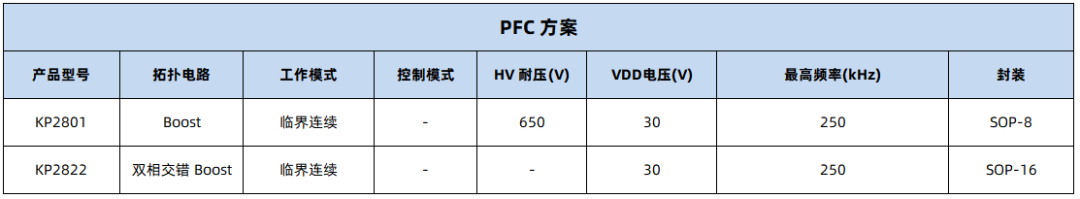

PFC 方案

KP2801 是一款高性能、准谐振式 (QR) 升压型 (Boost) 恒压功率因数校正 (PFC) 控制器。芯片可自适应地工作在临界导通模式 (CRM) 和断续导通模式 (DCM)。满载时芯片工作在 CRM；负载降低时芯片工作在 DCM，工作频率降低以提高系统效率。

芯片通过优化 CRM/DCM 控制算法和输入线电压前馈补偿，能轻松实现高功率因数 (PF) 和低输入谐波 (THD) 的性能，即使芯片工作在 DCM。此外，芯片通过打嗝 (Burst) 模式进一步提高轻载效率，并极大地降低系统待机损耗。

KP2822 是一款双相交错并联 (Interleaved)、临界导通模式升压型 (CRM Boost) 恒压功率因数校正(PFC)控制器。双相交错并联的结构，使得每一相的电流应力减小，热应力得以分散，电感体积减小，从而便于系统设计。

芯片内部集成双相交错时钟控制逻辑，在所有工况都能够可靠地实现两路相位相差 180° 的工作方式，输入输出电流纹波显著减小，纹波频率加倍，有效减小 EMI 滤波器的尺寸，提高系统可靠性并降低输出电容容量需求。

方案 2

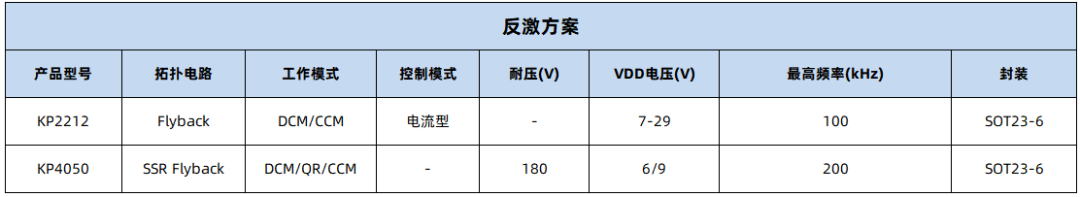

反激方案

KP2212 是一款最高 100kHz 工作频率、带 Line BOP 功能的 SSR 控制器。相比普通的 65kHz SSR 控制器，KP2212 可以让反激电源的变压器尺寸更小；而 Line BOP 功能使电源在输入电压不足时停机保护，增加了电源的可靠性。

KP4050 是一款适用于 DCM/QR/CCM 工作模式的反激拓扑同步整流控制器。支持 High side 和 Low side 配置。它采用智能开通检测功能，可以防止寄生振荡导致 SR 误开通。

方案 3

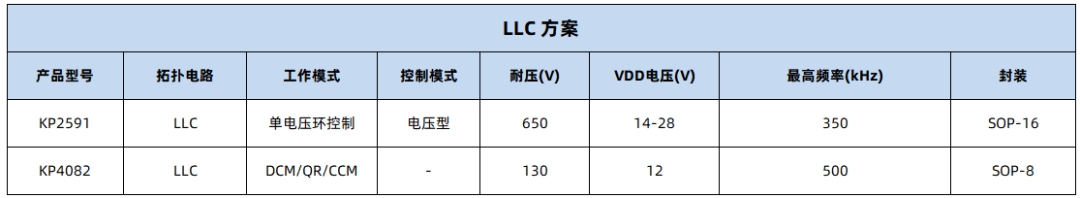

LLC 方案

KP2591 是一款基于半桥 LLC 谐振变换器的谐振型开关电源控制器。集成了半桥驱动，可直接 50% 占空比驱动功率管，其驱动电压钳位至 12V，最高工作频率支持 350kHz。

KP4082 是一款适用于 Center-tap 整流输出 LLC 拓扑的双路 SR 驱动控制器。

其 MOSFET 漏极检测脚耐压高达 230V、VDD 工作范围 4V~38V，使得它可以适用于宽范围输出电压，满足不同应用场合的需求。它的关断传输延迟在 10ns 以内，可以支持 DCM、CRM、CCM 工作模式。

方案 4

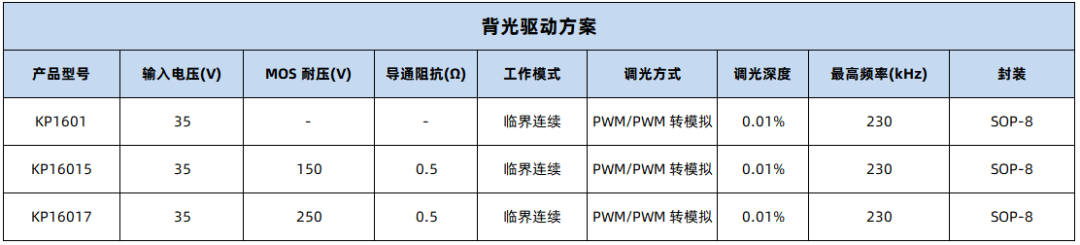

背光驱动方案

KP1601X 是一款高精度深度调光的 QR Buck LED 驱动器。相对于传统的 Boost 驱动架构而言，具有效率高、系统成本低、能兼容更宽的 LED 电压以及更多的机种等优势。

总结

目前电视市场竞争激烈，对电源芯片性能和可靠性要求非常高，必易微以“独特创新，易于使用”的公司理念，为电视市场提供高性价比和高可靠性的完整电源解决方案。
