汇总嵌入式日志输出的几种方法！

嵌入式开发的一个特点是很多时候没有操作系统，或者没有文件系统，常规的打印log到文件的方法基本不适用。最常用的是通过串口输出uart log，例如51单片机，只要实现串口驱动，然后通过串口输出就可以了。

这种方法实现简单，大部分嵌入式芯片都有串口功能。但是这样简单的功能有时候却不是那么好用，比如：

(1) 一款新拿到的芯片，没有串口驱动时如何打印log

(2) 某些应用下对时序要求比较高，串口输出log占用时间太长怎么办？比如usb枚举。

(3) 某些bug正常运行时会出现，当打开串口log时又不再复现怎么办

(4) 一些封装中没有串口，或者串口已经被用作其他用途，要如何输出log

下面来讨论这些问题：

1、输出log信息到SRAM

准确来说这里并不是输出log，而是以一种方式不使用串口就可以看到log。在芯片开发阶段都可以连接仿真器调试，可以使用打断点的方法调试，但是有些操作如果不能被打断就没法使用断点调试了。

这时候可以考虑将log打印到SRAM中，整个操作结束后再通过仿真器查看SRAM中的log buffer，这样就实现了间接的log输出。

本文使用的测试平台是stm32f407 discovery，基于usb host实验代码，对于其他嵌入式平台原理也是通用的。 首先定义一个结构体用于打印log，如下:

typedefstruct
{
volatileu8type;
u8*buffer;/*logbuffer指针*/
volatileu32write_idx;/*log写入位置*/
volatileu32read_idx;/*log读取位置*/
}log_dev;

定义一段SRAM空间作为log buffer:

staticu8log_buffer[LOG_MAX_LEN];

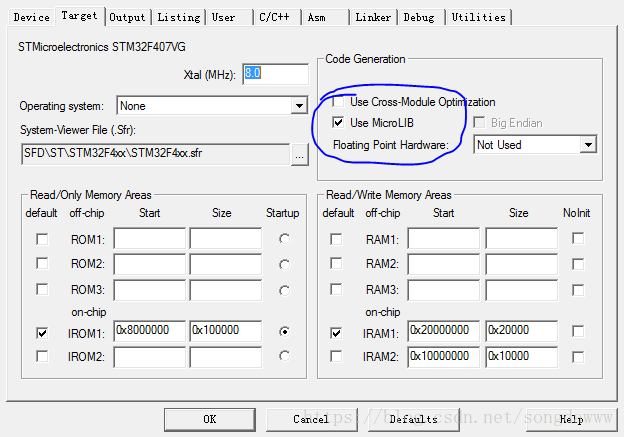

log buffer是环形缓冲区，在小的buffer就可以无限打印log，缺点也很明显，如果log没有及时输出就会被新的覆盖。Buffer大小根据SRAM大小分配，这里使用1kB。 为了方便输出参数，使用printf函数来格式化输出，需要做如下配置（Keil）：

并包含头文件#include <stdio.h>, 在代码中实现函数fputc()：

//redirectfputc
intfputc(intch,FILE*f)
{
print_ch((u8)ch);
returnch;
}

写入数据到Sram：

/*writelogtobuffferorI/O*/
voidprint_ch(u8ch)
{
log_dev_ptr->buffer[log_dev_ptr->write_idx++]=ch;
if(log_dev_ptr->write_idx>=LOG_MAX_LEN){
log_dev_ptr->write_idx=0;
}
}

为了方便控制log打印格式，在头文件中再添加自定义的打印函数

#ifdefDEBUG_LOG_EN
#defineDEBUG(...)printf("usb_printer:"__VA_ARGS__)
#else
#defineDEBUG(...)
#endif

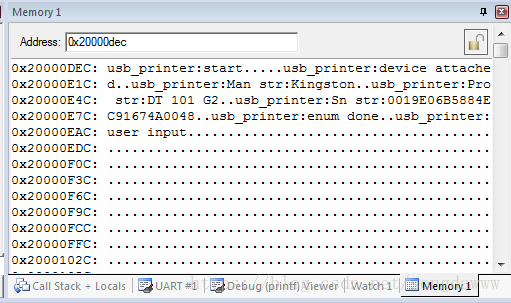

在需要打印log的地方直接调用DEBUG()即可，最终效果如下，从Memory窗口可以看到打印的log：

2、通过SWO输出log

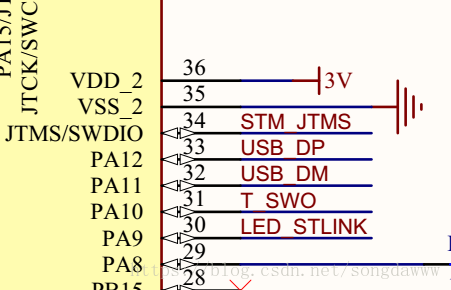

通过打印log到SRAM的方式可以看到log，但是数据量多的时候可能来不及查看就被覆盖了。为了解决这个问题，可以使用St-link的SWO输出log，这样就不用担心log被覆盖。查看原理图f407 discovery的SWO已经连接了，否则需要自己飞线连接：

在log结构体中添加SWO的操作函数集：

typedefstruct
{
u8(*init)(void*arg);
u8(*print)(u8ch);
u8(*print_dma)(u8*buffer,u32len);
}log_func;

typedefstruct
{
volatileu8type;
u8*buffer;
volatileu32write_idx;
volatileu32read_idx;
//SWO
log_func*swo_log_func;
}log_dev;

SWO只需要print操作函数，实现如下：

u8swo_print_ch(u8ch)
{
ITM_SendChar(ch);
return0;
}

使用SWO输出log同样先输出到log buffer，然后在系统空闲时再输出，当然也可以直接输出。log延迟输出会影响log的实时性，而直接输出会影响到对时间敏感的代码运行，所以如何取舍取决于需要输出log的情形。

在while循环中调用output_ch()函数，就可以实现在系统空闲时输出log。

/*outputlogbuffertoI/O*/
voidoutput_ch(void)
{
u8ch;
volatileu32tmp_write,tmp_read;
tmp_write=log_dev_ptr->write_idx;
tmp_read=log_dev_ptr->read_idx;

if(tmp_write!=tmp_read)
{
ch=log_dev_ptr->buffer[tmp_read++];
//swo
if(log_dev_ptr->swo_log_func)
log_dev_ptr->swo_log_func->print(ch);
if(tmp_read>=LOG_MAX_LEN)
{
log_dev_ptr->read_idx=0;
}
else
{
log_dev_ptr->read_idx=tmp_read;
}
}
}

2.1 通过IDE输出

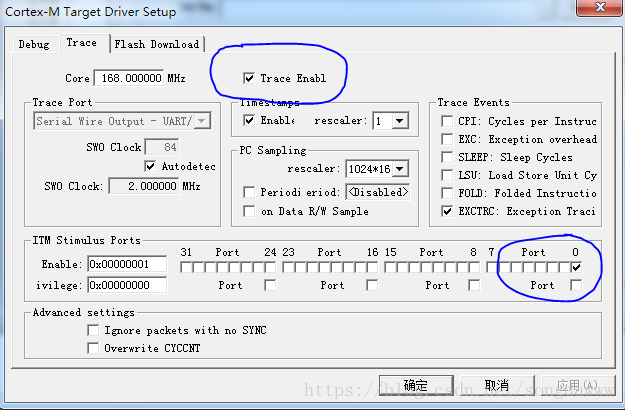

使用IDE中SWO输出功能需要做如下配置（Keil）：

在窗口可以看到输出的log：

2.2 通过STM32 ST-LINK Utility输出

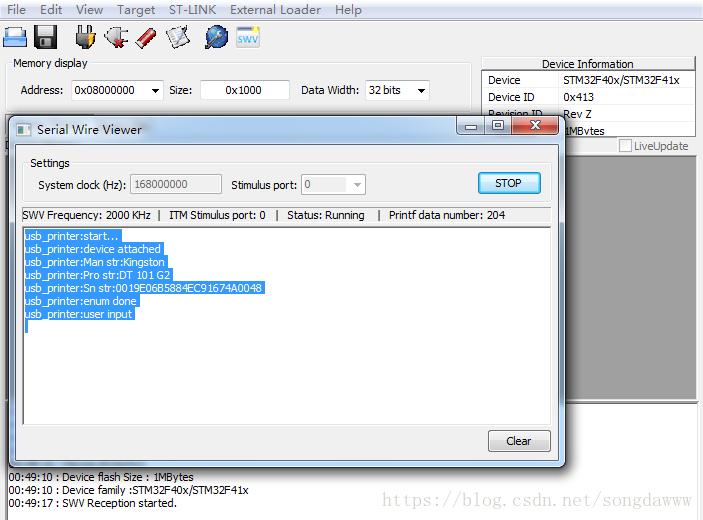

使用STM32 ST-LINK Utility不需要做特别的设置，直接打开ST-LINK菜单下的Printf via SWO viewer，然后按start：

3、通过串口输出log

以上都是在串口log暂时无法使用，或者只是临时用一下的方法，而适合长期使用的还是需要通过串口输出log，毕竟大部分时候没法连接仿真器。 添加串口输出log只需要添加串口的操作函数集即可：

typedefstruct
{
volatileu8type;
u8*buffer;
volatileu32write_idx;
volatileu32read_idx;
volatileu32dma_read_idx;
//uart
log_func*uart_log_func;
//SWO
log_func*swo_log_func;
}log_dev;

实现串口驱动函数：

log_funcuart_log_func=
{
uart_log_init,
uart_print_ch,
0,
};

添加串口输出log与通过SWO过程类似，不再多叙述。而下面要讨论的问题是，串口的速率较低，输出数据需要较长时间，严重影响系统运行。

虽然可以通过先打印到SRAM再延时输出的办法来减轻影响，但是如果系统中断频繁，或者需要做耗时运算，则可能会丢失log。要解决这个问题，就是要解决CPU与输出数据到串口同时进行的问题，嵌入式工程师立马可以想到DMA正是好的解决途径。

使用DMA搬运log数据到串口输出，同时又不影响CPU运行，这样就可以解决输出串口log耗时影响系统的问题。串口及DMA初始化函数如下：

u8uart_log_init(void*arg)
{
DMA_InitTypeDefDMA_InitStructure;
u32*bound=(u32*)arg;
//GPIO端口设置
GPIO_InitTypeDefGPIO_InitStructure;
USART_InitTypeDefUSART_InitStructure;

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);//使能GPIOA时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟
//串口2对应引脚复用映射
GPIO_PinAFConfig(GPIOA,GPIO_PinSource2,GPIO_AF_USART2);
//USART2端口配置
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//速度50MHz
GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;//推挽复用输出
GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOA,GPIO_InitStructure);
//USART2初始化设置
USART_InitStructure.USART_BaudRate=*bound;//波特率设置
USART_InitStructure.USART_WordLength=USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits=USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity=USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode=USART_Mode_Tx;//收发模式
USART_Init(USART2,USART_InitStructure);//初始化串口1
#ifdefLOG_UART_DMA_EN
USART_DMACmd(USART2,USART_DMAReq_Tx,ENABLE);
#endif
USART_Cmd(USART2,ENABLE);//使能串口1
USART_ClearFlag(USART2,USART_FLAG_TC);
while(USART_GetFlagStatus(USART2,USART_FLAG_TC)==RESET);
#ifdefLOG_UART_DMA_EN
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1,ENABLE);
//ConfigDMAchannel,uart2TXusbDMA1Stream6Channel
DMA_DeInit(DMA1_Stream6);
DMA_InitStructure.DMA_Channel=DMA_Channel_4;
DMA_InitStructure.DMA_PeripheralBaseAddr=(uint32_t)(USART2->DR);
DMA_InitStructure.DMA_DIR=DMA_DIR_MemoryToPeripheral;
DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize=DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_Mode=DMA_Mode_Normal;
DMA_InitStructure.DMA_Priority=DMA_Priority_High;
DMA_InitStructure.DMA_FIFOMode=DMA_FIFOMode_Disable;
DMA_InitStructure.DMA_MemoryBurst=DMA_MemoryBurst_Single;
DMA_InitStructure.DMA_PeripheralBurst=DMA_PeripheralBurst_Single;
DMA_Init(DMA1_Stream6,DMA_InitStructure);
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1,ENABLE);
#endif
return0;
}

DMA输出到串口的函数如下：

u8uart_print_dma(u8*buffer,u32len)
{
if((DMA1_Stream6->CRDMA_SxCR_EN)!=RESET)
{
//dmanotready
return1;
}
if(DMA_GetFlagStatus(DMA1_Stream6,DMA_IT_TCIF6)!=RESET)
{
DMA_ClearFlag(DMA1_Stream6,DMA_FLAG_TCIF6);
DMA_Cmd(DMA1_Stream6,DISABLE);
}
DMA_SetCurrDataCounter(DMA1_Stream6,len);
DMA_MemoryTargetConfig(DMA1_Stream6,(u32)buffer,DMA_Memory_0);
DMA_Cmd(DMA1_Stream6,ENABLE);
return0;
}

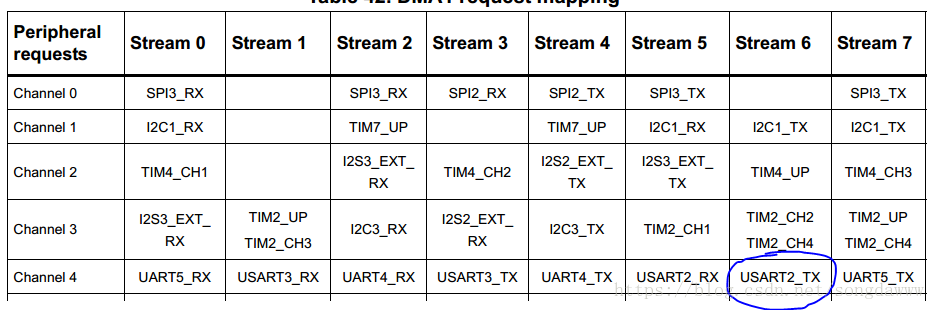

这里为了方便直接使用了查询DMA状态寄存器，有需要可以修改为DMA中断方式，查Datasheet可以找到串口2使用DMA1 channel4的stream6：

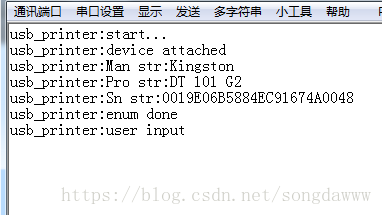

最后在PC端串口助手可以看到log输出：

使用DMA搬运log buffer中数据到串口，同时CPU可以处理其他事情，这种方式对系统影响最小，并且输出log及时，是实际使用中用的最多的方式。并且不仅可以用串口，其他可以用DMA操作的接口（如SPI、USB）都可以使用这种方法来打印log。

4、使用IO模拟串口输出log

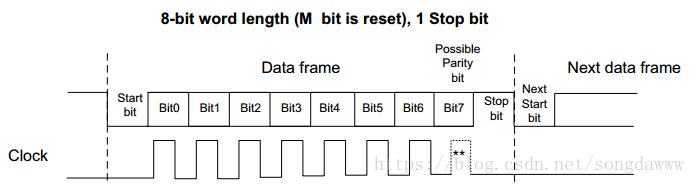

最后要讨论的是在一些封装中没有串口，或者串口已经被用作其他用途时如何输出log，这时可以找一个空闲的普通IO，模拟UART协议输出log到上位机的串口工具。 常用的UART协议如下：

只要在确定的时间在IO上输出高低电平就可以模拟出波形，这个确定的时间就是串口波特率。 为了得到精确延时，这里使用TIM4定时器产生1us的延时。注意：定时器不能重复用，在测试工程中TIM2、3都被用了，如果重复用就错乱了。 初始化函数如下：

u8simu_log_init(void*arg)
{
TIM_TimeBaseInitTypeDefTIM_InitStructure;
u32*bound=(u32*)arg;
//GPIO端口设置
GPIO_InitTypeDefGPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);//使能GPIOA时钟
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//速度50MHz
GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;//推挽复用输出
GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOA,GPIO_InitStructure);
GPIO_SetBits(GPIOA,GPIO_Pin_2);
//ConfigTIM
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE);//使能TIM4时钟
TIM_DeInit(TIM4);
TIM_InitStructure.TIM_Prescaler=1;//2分频
TIM_InitStructure.TIM_CounterMode=TIM_CounterMode_Up;
TIM_InitStructure.TIM_Period=41;//1ustimer
TIM_InitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM4,TIM_InitStructure);
TIM_ClearFlag(TIM4,TIM_FLAG_Update);
baud_delay=1000000/(*bound);//根据波特率计算每个bit延时
return0;
}

使用定时器的delay函数为：

voidsimu_delay(u32us)
{
volatileu32tmp_us=us;
TIM_SetCounter(TIM4,0);
TIM_Cmd(TIM4,ENABLE);
while(tmp_us--)
{
while(TIM_GetFlagStatus(TIM4,TIM_FLAG_Update)==RESET);
TIM_ClearFlag(TIM4,TIM_FLAG_Update);
}
TIM_Cmd(TIM4,DISABLE);
}

最后是模拟输出函数，注意：输出前必须要关闭中断，一个byte输出完再打开，否则会出现乱码：

u8simu_print_ch(u8ch)
{
volatileu8i=8;
__asm("cpsidi");
//startbit
GPIO_ResetBits(GPIOA,GPIO_Pin_2);
simu_delay(baud_delay);
while(i--)
{
if(ch0x01)
GPIO_SetBits(GPIOA,GPIO_Pin_2);
else
GPIO_ResetBits(GPIOA,GPIO_Pin_2);
ch>>=1;
simu_delay(baud_delay);
}
//stopbit
GPIO_SetBits(GPIOA,GPIO_Pin_2);
simu_delay(baud_delay);
simu_delay(baud_delay);
__asm("cpsiei");
return0;
}

使用IO模拟可以达到与真实串口类似的效果，并且只需要一个普通IO，在小封装芯片上比较使用。

总结

介绍了几种开发中使用过的打印调试信息的方法，方法总是死的，关键在于能灵活使用；通过打印有效的调试信息，可以帮助解决开发及后期维护中遇到的问题，少走弯路。
