关键要点

・ROHM Solution Simulator的用户界面采用常见的图标，操作起来直观便捷。

・工具栏中包括放大/缩小、全屏显示等常见功能，易于操作。

ROHM Solution Simulator的用户界面和电路图工具栏图标都采用常见图标形式，直观易操作。如果您想快速了解操作方法等，请使用“用户操作手册（PDF）”。

1.ROHM Solution Simulator的电路图工具栏

下图为电路图工具栏的图标和功能。蓝色框中的图标将另行介绍。当将光标悬停在工具栏上时，会显示指示相应功能的信息框。

ROHM Solution Simulator用户界面和工具栏

下面介绍具有代表性的图标功能和操作方法。

2.电路图的放大和缩小

单击工具栏上的Zoom In和Zoom Out图标，可以放大和缩小电路图。另外，还支持通过鼠标滚轮的滚动和触摸板双指滑动来放大和缩小。

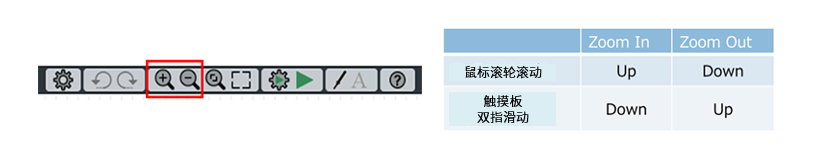

电路图的放大和缩小：Zoom In和Zoom Out图标

3.显示完整电路图

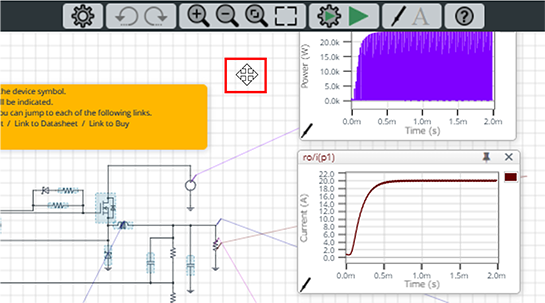

单击Zoom to Fit图标时，被放大或缩小或移动（后面会介绍）过的电路图会根据电路图显示区域进行自动调整，并显示整个电路图。

显示完整电路图：Zoom to Fit图标

4.全屏显示和退出全屏显示

需要全屏显示时，请单击Enter Fullscreen Mode图标。进入全屏显示后，Enter Fullscreen Mode图标会变为Exit Fullscreen Mode图标。要退出全屏显示时，请单击Exit Fullscreen Mode图标，另外，将光标移至屏幕顶部时会显示Exit Fullscreen Mode图标，单击该图标也可退出全屏显示。

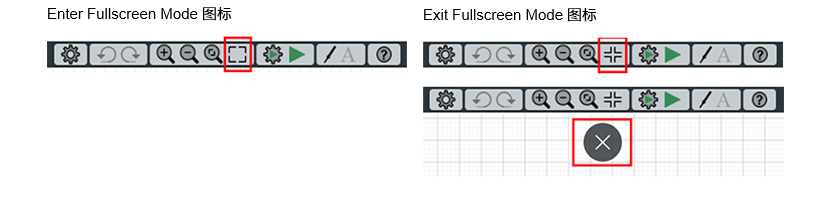

全屏显示和退出全屏显示：

Enter Fullscreen Mode和Exit Fullscreen Mode图标

5.标签显示设置

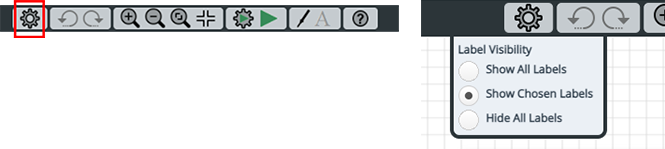

通过单击Design Settings图标，可以设置在电路图上的组件等标签的显示。显示设置共有三种模式：
Show All Labels：显示所有标签
Show Chosen Labels：仅显示选定的标签
Hide All Labels：隐藏所有标签

当电路图达到一定大小时，标签就会变得可见。当选择了Show All Labels但仍然看不到标签时，请尝试放大电路图。
