干货｜减小开关电源的纹波和噪声都有哪些措施？
来源:电子工程世界发布时间:2023-04-251535浏览
询问 AI▲更多精彩内容请点击上方蓝字关注我们吧！
关注电源完整性的小伙伴都知道，电源完整性有的时候仅仅依靠板级是无法解决所有问题的，还需要理解清楚电源系统，厘清电源问题的来龙去脉。
开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。
本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。
一、纹波和噪声产生的原因：
开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。纹波是输出直流电压的波动，与开关电源的开关动作有关。每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。

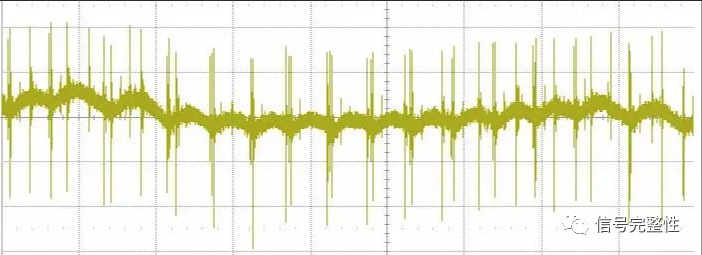

噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。
二、减小纹波和噪声电压的措施：

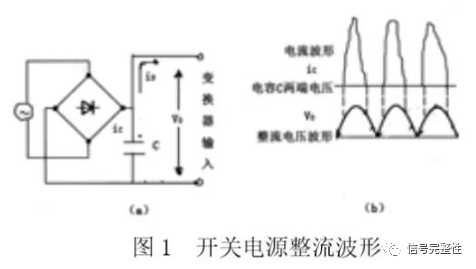

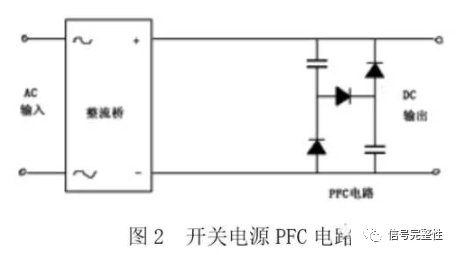

开关电源除开关噪声外，在AC/DC转换器中输入的市电经全波整流及电容滤波，电流波形为脉冲，如图17所示（图a是全波整流、滤波电路，b是电压及电流波形）。电流波形中有高次谐波，它会增加噪声输出。良好的开关电源（AC/DC转换器）在电路增加了功率因数校正（PFC）电路，使输出电流近似正弦波，降低高次谐波，功率因数提高到0.95左右，减小了对电网的污染。电路图如图1所示。
开关电源或模块的输出纹波和噪声电压的大小与其电源的拓扑，各部分电路的设计及PCB设计有关。例如，采用多相输出结构，可有效地降低纹波输出。现在的开关电源的开关频率越来越高；低的是几十kHz，一般是几百kHz，而高的可达1MHz以上。因此产生的纹波电压及噪声电压的频率都很高，要减小纹波和噪声最简单的办法是在电源电路中加无源低通滤波器。

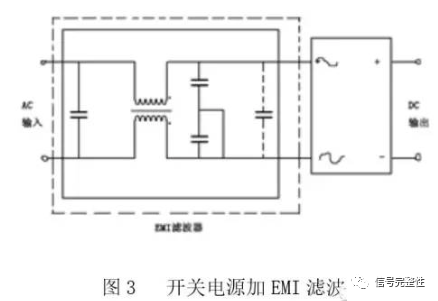

1、减少EMI的措施可以采用金属外壳做屏蔽减小外界电磁场辐射干扰。为减少从电源线输入的电磁干扰，在电源输入端加EMI滤波器，如图3所示（EMI滤波器也称为电源滤波器）。
2 、在输出端采用高频性能好、ESR低的电容采用高分子聚合物固态电解质的铝或钽电解电容作输出电容是最佳的，其特点是尺寸小而电容量大，高频下ESR阻抗低，允许纹波电流大。它最适用于高效率、低电压、大电流降压式DC/DC转换器及DC/DC模块电源作输出电容。例如，一种高分子聚合物钽固态电解电容为68μF，其在20℃、100kHz时的等效串联电阻（ESR）最大值为25mΩ，最大的允许纹波电流（在100kHz时）为2400mArms，其尺寸为：7.3mm（长）×4.3mm（宽）×1.8mm（高），其型号为10TPE68M（贴片或封装）。纹波电压ΔVOUT为：
ΔVOUT=ΔIOUT×ESR （1)若ΔIOUT=0.5A，ESR=25mΩ，则ΔVOUT=12.5mV。
若采用普通的铝电解电容作输出电容，额定电压10V、额定电容量100μF，在20℃、120Hz时的等效串联电阻为5.0Ω，最大纹波电流为70mA。它只能工作于10kHz左右，无法在高频（100kHz以上的频率）下工作，再增加电容量也无效，因为超过10kHz时，它已成电感特性了。
某些开关频率在100kHz到几百kHz之间的电源，采用多层陶电容（MLCC）或钽电解电容作输出电容的效果也不错，其价位要比高分子聚合物固态电解质电容要低得多。
3 、采用与产品系统的频率同步为减小输出噪声，电源的开关频率应与系统中的频率同步，即开关电源采用外同步输入系统的频率，使开关的频率与系统的频率相同（不知道原作者这一方式的原因，仅供参考）。
4、避免多个模块电源之间相互干扰在同一块PCB上可能有多个模块电源一起工作。若模块电源是不屏蔽的、并且靠的很近，则可能相互干扰使输出噪声电压增加。为避免这种相互干扰可采用屏蔽措施或将其适当远离，减少其相互影响的干扰。

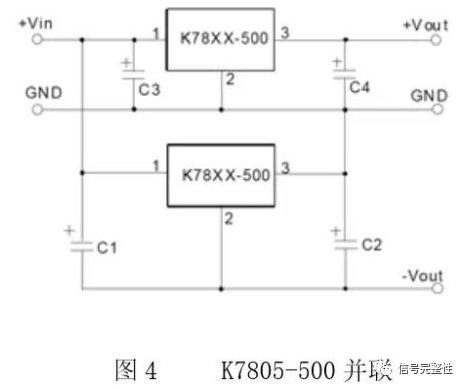

例如，用两个K7805-500开关型模块组成±5V输出电源时，若两个模块靠的很近，输出电容C4、C2未采用低ESR电容，且焊接处离输出端较远，则有可能输出的纹波和噪声电压受到相互干扰而增加，如图4所示。
如果在同一块PCB上有能产生噪声干扰的电路，则在设计PCB时要采取相似的措施以减少干扰电路对开关电源的相互干扰影响。

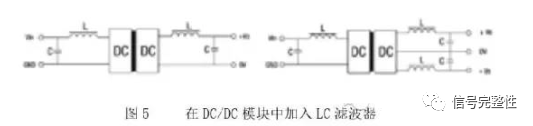

5 、增加LC滤波器为减小模块电源的纹波和噪声，可以在DC/DC模块的输入和输出端加LC滤波器，如图5所示。图5左图是单输出，图21右图是双输出。

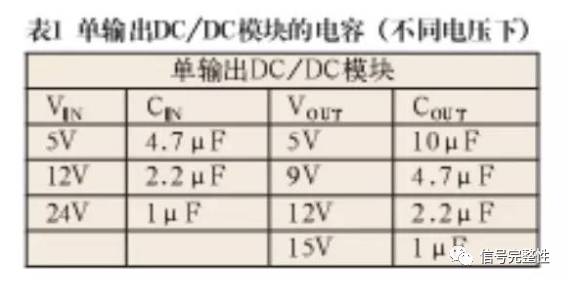

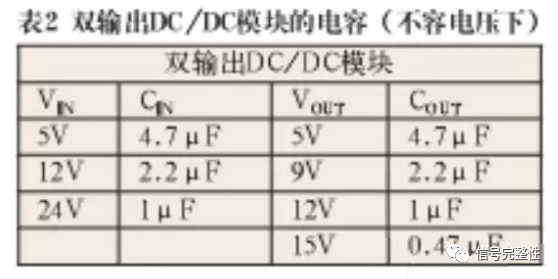

在表1及表2中列出1W DC/DC模块的VIN端和VOUT端在不同输出电压时的电容值。要注意的是，电容量不能过大而造起动问题，LC的谐振频率必须与开关频率要错开以避免相互干扰，L采用μH极的，其直流电阻要低，以免影响输出电压精度。
有些小电流，负载相对比较恒定的场景，我们增加“RC滤波”。LC滤波要注意，避免谐振。
6 、增加LDO在开关电源或模块电源输出后再加一个低压差线性稳压器（LDO）能大幅度地降低输出噪声，以满足对噪声特别有要求的电路需要（见图），输出噪声可达μV级。
由于LDO的压差（输入与输出电压的差值）仅几百mV，则在开关电源的输出略高于LDO几百mV就可以输出标准电压了，并且其损耗也不大。
7、增加有源EMI滤波器及有源输出纹波衰减器有源EMI滤波器可在150kHz～30MHz间衰减共模和差模噪声，并且对衰减低频噪声特别有效。在250kHz时，可衰减60dB共模噪声及80dB差模噪声，在满载时效率可达99%。输出纹波衰减器可在1～500kHz范围内减低电源输出纹波和噪声30dB以上，并且能改善动态响应及减小输出电容。
干货 | 如何利用抖动消除ADC量化误差干货 | 电源纹波的产生与测试干货 | 如何选择一个合适的电感？
干货 | 详解电容加速电路
如果您想经常看到我们的文章，可以进入我们的主页，点击屏幕右上角“三个小点”，点击“设为星标”。欢迎扫码关注
关注电源完整性的小伙伴都知道，电源完整性有的时候仅仅依靠板级是无法解决所有问题的，还需要理解清楚电源系统，厘清电源问题的来龙去脉。
开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。
本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。
一、纹波和噪声产生的原因：
开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。纹波是输出直流电压的波动，与开关电源的开关动作有关。每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。
噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。
二、减小纹波和噪声电压的措施：
开关电源除开关噪声外，在AC/DC转换器中输入的市电经全波整流及电容滤波，电流波形为脉冲，如图17所示（图a是全波整流、滤波电路，b是电压及电流波形）。电流波形中有高次谐波，它会增加噪声输出。良好的开关电源（AC/DC转换器）在电路增加了功率因数校正（PFC）电路，使输出电流近似正弦波，降低高次谐波，功率因数提高到0.95左右，减小了对电网的污染。电路图如图1所示。
开关电源或模块的输出纹波和噪声电压的大小与其电源的拓扑，各部分电路的设计及PCB设计有关。例如，采用多相输出结构，可有效地降低纹波输出。现在的开关电源的开关频率越来越高；低的是几十kHz，一般是几百kHz，而高的可达1MHz以上。因此产生的纹波电压及噪声电压的频率都很高，要减小纹波和噪声最简单的办法是在电源电路中加无源低通滤波器。
1、减少EMI的措施可以采用金属外壳做屏蔽减小外界电磁场辐射干扰。为减少从电源线输入的电磁干扰，在电源输入端加EMI滤波器，如图3所示（EMI滤波器也称为电源滤波器）。
2 、在输出端采用高频性能好、ESR低的电容采用高分子聚合物固态电解质的铝或钽电解电容作输出电容是最佳的，其特点是尺寸小而电容量大，高频下ESR阻抗低，允许纹波电流大。它最适用于高效率、低电压、大电流降压式DC/DC转换器及DC/DC模块电源作输出电容。例如，一种高分子聚合物钽固态电解电容为68μF，其在20℃、100kHz时的等效串联电阻（ESR）最大值为25mΩ，最大的允许纹波电流（在100kHz时）为2400mArms，其尺寸为：7.3mm（长）×4.3mm（宽）×1.8mm（高），其型号为10TPE68M（贴片或封装）。纹波电压ΔVOUT为：
ΔVOUT=ΔIOUT×ESR （1)若ΔIOUT=0.5A，ESR=25mΩ，则ΔVOUT=12.5mV。
若采用普通的铝电解电容作输出电容，额定电压10V、额定电容量100μF，在20℃、120Hz时的等效串联电阻为5.0Ω，最大纹波电流为70mA。它只能工作于10kHz左右，无法在高频（100kHz以上的频率）下工作，再增加电容量也无效，因为超过10kHz时，它已成电感特性了。
某些开关频率在100kHz到几百kHz之间的电源，采用多层陶电容（MLCC）或钽电解电容作输出电容的效果也不错，其价位要比高分子聚合物固态电解质电容要低得多。
3 、采用与产品系统的频率同步为减小输出噪声，电源的开关频率应与系统中的频率同步，即开关电源采用外同步输入系统的频率，使开关的频率与系统的频率相同（不知道原作者这一方式的原因，仅供参考）。
4、避免多个模块电源之间相互干扰在同一块PCB上可能有多个模块电源一起工作。若模块电源是不屏蔽的、并且靠的很近，则可能相互干扰使输出噪声电压增加。为避免这种相互干扰可采用屏蔽措施或将其适当远离，减少其相互影响的干扰。
例如，用两个K7805-500开关型模块组成±5V输出电源时，若两个模块靠的很近，输出电容C4、C2未采用低ESR电容，且焊接处离输出端较远，则有可能输出的纹波和噪声电压受到相互干扰而增加，如图4所示。
如果在同一块PCB上有能产生噪声干扰的电路，则在设计PCB时要采取相似的措施以减少干扰电路对开关电源的相互干扰影响。
5 、增加LC滤波器为减小模块电源的纹波和噪声，可以在DC/DC模块的输入和输出端加LC滤波器，如图5所示。图5左图是单输出，图21右图是双输出。
在表1及表2中列出1W DC/DC模块的VIN端和VOUT端在不同输出电压时的电容值。要注意的是，电容量不能过大而造起动问题，LC的谐振频率必须与开关频率要错开以避免相互干扰，L采用μH极的，其直流电阻要低，以免影响输出电压精度。
有些小电流，负载相对比较恒定的场景，我们增加“RC滤波”。LC滤波要注意，避免谐振。
6 、增加LDO在开关电源或模块电源输出后再加一个低压差线性稳压器（LDO）能大幅度地降低输出噪声，以满足对噪声特别有要求的电路需要（见图），输出噪声可达μV级。
由于LDO的压差（输入与输出电压的差值）仅几百mV，则在开关电源的输出略高于LDO几百mV就可以输出标准电压了，并且其损耗也不大。7、增加有源EMI滤波器及有源输出纹波衰减器有源EMI滤波器可在150kHz～30MHz间衰减共模和差模噪声，并且对衰减低频噪声特别有效。在250kHz时，可衰减60dB共模噪声及80dB差模噪声，在满载时效率可达99%。输出纹波衰减器可在1～500kHz范围内减低电源输出纹波和噪声30dB以上，并且能改善动态响应及减小输出电容。
来源：信号完整性
