1. 为什么需要FIFO

FIFO 是First-In First-Out的缩写，它是一个具有先入先出特点的缓冲区。

可以理解成一个大的水池，水对应数据，注水速度对应数据输入的频率，放水速度对应数据处理的速度，当注水速度和放水速度相同时，我们不需要使用水池来缓冲，但是当注水速度大于放水速度，或者注水速度突然变大时（突发），为了保证水池不溢出（数据不丢失），就需要水池（缓冲区）来处理这种突发情况，并设置合理大小的水池空间（FIFO的深度）。

或者为了降低CPU负担，提高数据处理效率，可以在积累到一定的数据量之后，再一次性处理。

在FPGA中，FIFO一般是使用RAM存储器作为缓冲区，可以分为同步FIFO或异步FIO，一般用于数据缓冲，或者不同时钟域之间的数据传递。

在单片机中，一般是基于一维数组和结构体实现的循环队列（Queue），或者叫环形队列。

FIFO的使用，既可以保证数据的完整性，还可以让数据被及时的处理。

本文介绍，基于C语言的循环队列缓冲区原理、设计与实现。

2. FIFO的存取顺序

定义一个一维数组当作存储区，数组长度为6，再定义两个读写指针变量。

初始化时，FIFO为空，读写指针相等，并都置为0。

写入一个数据1之后，写指针递增，读指针不变：

再写两个数据2和3，写指针递增，读指针不变：

写了三个数据之后，我们读出一个数据1，写指针不变，读指针递增：

读出一个数据2，再写两个数据4和5，读写指针变化：

再写一个数据6，此时超过数组长度，但是数组头部还有空间，所以写指针回到数组起始地址0：

再写一个数据7，此时判断FIFO满：

可能会有朋友疑惑，不是还有一个空位置可以存放数据吗？

如果再存入一个数据之后，读写指针相等，此时可以判断是满状态吗？

显然是不能，因为当FIFO为空时，也是读写指针相等，所以这种情况就无法判断满和空。

这里就涉及到FIFO设计中，最重要的满和空的判断条件，需要遵循FIFO读写的两个规则：

• FIFO为空时，不能执行读操作

• FIFO为满时，不能执行写操作

为了避免这种情况发生，我们空出一个元素位置，写指针指向的位置永远为空，这样就会有两种满的情况：

• rd < wr

• rd > wr

对于第一种情况，当(wr + 1) % FIFO_SIZE == rd时，可以认为FIFO满，FIFO_SIZE是指数组长度；

对于第二种情况，当wr + 1 == rd时，可以认为FIFO满。

以上两种情况可以合并为一种，即(wr + 1) % FIFO_SIZE == rd时，判断FIFO满。

所以这种判断方式，会牺牲一个存储位置，实际可以存储的元素个数为FIFO_SIZE-1。

同理，获取当前FIFO内元素的个数，也可以分为两种情况：

当wr > rd时， count = wr - rd

当wr < rd时，count = wr + FIFO_SIZE - rd

3. FIFO的代码实现

根据以上FIFO存取逻辑，我们可以使用一维数组来构造一个环形缓冲区，读写地址循环递增，分别实现FIFO初始化、读写操作、判断空满、获取元素个数等函数，并封装成模块。

xqueue.h

/*
*Copyright(C),2010-2023,CSDN@whik1194
*Time:2023年4月9日
*Author:https://blog.csdn.net/whik1194
*GitHub:https://gitee.com/whik/xqueue
*/
#ifndef__XQUEUE_H__
#define__XQUEUE_H__

#include"stdint.h"

/*FIFO数据的类型，可以是结构体类型*/
#defineqdata_tuint8_t

/*FIFO长度，实际存放的数据=FIFO_SIZE-1*/
#defineFIFO_SIZE6

typedefenum{
QUEUE_OK,
QUEUE_FULL,
QUEUE_EMPTY
}qstatus_t;

typedefstruct{
uint16_taddr_wr;/*写地址*/
uint16_taddr_rd;/*读地址*/
uint16_tlength;/*FIFO长度，实际存放的数据=length-1*/
qdata_tfifo[FIFO_SIZE];
}queue_t;

qstatus_tqueue_reset(queue_t*q);
qstatus_tqueue_read(queue_t*q,qdata_t*pdata);
qstatus_tqueue_write(queue_t*q,qdata_tdata);
intqueue_isFull(queue_t*q);
intqueue_isEmpty(queue_t*q);
intqueue_print(queue_t*q);

#endif

xqueue.c文件

/*
*Copyright(C),2010-2023,CSDN@whik1194
*Time:2023年4月9日
*Author:https://blog.csdn.net/whik1194
*GitHub:https://gitee.com/whik/xqueue
*/
#include"xqueue.h"
#include"stdio.h"

/*FIFO复位*/
qstatus_tqueue_reset(queue_t*q)
{
inti=0;

q->addr_wr=0;
q->addr_rd=0;
q->length=FIFO_SIZE;
for(i=0;i<q->length;i++)
q->fifo[i]=0;

returnQUEUE_OK;
}

/*FIFO写入数据*/
qstatus_tqueue_write(queue_t*q,qdata_tdata)
{
if(queue_isFull(q))
{
printf("Writefailed(%d),queueisfull\n",data);
returnQUEUE_FULL;
}

q->fifo[q->addr_wr]=data;
q->addr_wr=(q->addr_wr+1)%q->length;
printf("writesuccess:%02d\n",data);
queue_print(q);

returnQUEUE_OK;
}

/*FIFO读出数据*/
qstatus_tqueue_read(queue_t*q,qdata_t*pdata)
{
if(queue_isEmpty(q))
{
printf("Readfailed,queueisempty\n");
returnQUEUE_EMPTY;
}

*pdata=q->fifo[q->addr_rd];
q->addr_rd=(q->addr_rd+1)%q->length;

printf("readsuccess:%02d\n",*pdata);
queue_print(q);

returnQUEUE_OK;
}

/*FIFO是否为空*/
intqueue_isEmpty(queue_t*q)
{
return(q->addr_wr==q->addr_rd);
}

/*FIFO是否为满*/
intqueue_isFull(queue_t*q)
{
return((q->addr_wr+1)%q->length==q->addr_rd);
}

/*FIFO内数据的个数*/
intqueue_count(queue_t*q)
{
if(q->addr_rd<=q->addr_wr)
return(q->addr_wr-q->addr_rd);
//addr_rd>addr_wr;
return(q->length+q->addr_wr-q->addr_rd);
}

/*打印当前FIFO内的数据和读写指针的位置*/
intqueue_print(queue_t*q)
{
inti=0;
intj=0;

for(i=0;i<q->addr_rd;i++)
printf("");

printf("rd=%d",q->addr_rd);
printf("\n");

for(i=0;i<q->length;i++)
{
if(q->addr_wr>q->addr_rd)
{
if(i>=q->addr_rdi<q->addr_wr)
printf("[%02d]",q->fifo[i]);
else
printf("[]");
}
else//addr_rd>addr_wr
{
if(i<q->addr_wr||i>=q->addr_rd)
printf("[%02d]",q->fifo[i]);
else
printf("[]");
}
}
printf("------count=%d\n",queue_count(q));

for(i=0;i<q->addr_wr;i++)
printf("");

printf("wr=%d",q->addr_wr);
printf("\n");

returnQUEUE_OK;
}

实际应用：

/*
*Copyright(C),2010-2023,CSDN@whik1194
*Time:2023年4月9日
*Author:https://blog.csdn.net/whik1194
*GitHub:https://github.com/whik/xqueue
*/
#include<stdio.h>
#include<stdlib.h>

#include"xqueue.h"

intmain(intargc,char*argv[])
{
queue_tqueue;
qdata_tdata;

queue_reset(queue);
queue_write(queue,1);
queue_write(queue,2);
queue_write(queue,3);
queue_read(queue,data);
queue_read(queue,data);
queue_write(queue,4);
queue_write(queue,5);
queue_write(queue,6);
queue_write(queue,7);
queue_read(queue,data);
queue_read(queue,data);
queue_read(queue,data);
queue_write(queue,8);
queue_write(queue,9);
queue_write(queue,10);
queue_read(queue,data);

system("pause");
return0;
}

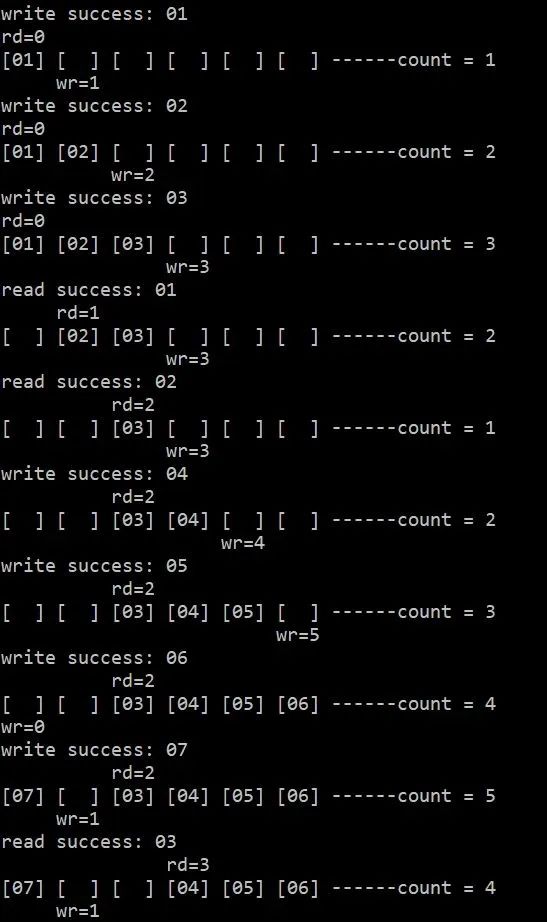

运行结果:

循环队列元素的数据类型，可以根据需要指定，也可以是结构体类型。

后台回复【xqueue】，获取下载地址，或者到以下开源地址获取资料。

4. 开源地址

• xqueue

  https://gitee.com/whik/xqueue
