应用指南 | RX单片机低功耗模式的区分与技巧

导语

本期将为大家介绍一份应用指南，包括RX单片机进入低功耗模式的方法、注意事项和技巧等内容。

由于欧洲ErP指令和最近的能源状况等原因，人们开始关注和着手解决节能问题（如减少待机功耗），并将其作为决定产品价值的一大要素。

当然，人们对于嵌入到产品且耗电较大的单片机也提出了较高的要求，现在应该有很多客户正在通过低功耗模式来解决这一问题。

但您是否也曾为消耗电流的降低未达预期，苦苦思考也不得其解而困扰？

相信在大家正在使用的单片机中，有很多都是通过硬件支持低功耗功能的。RX单片机支持各类低功耗模式，如表1所示，具体取决于用途和规格。

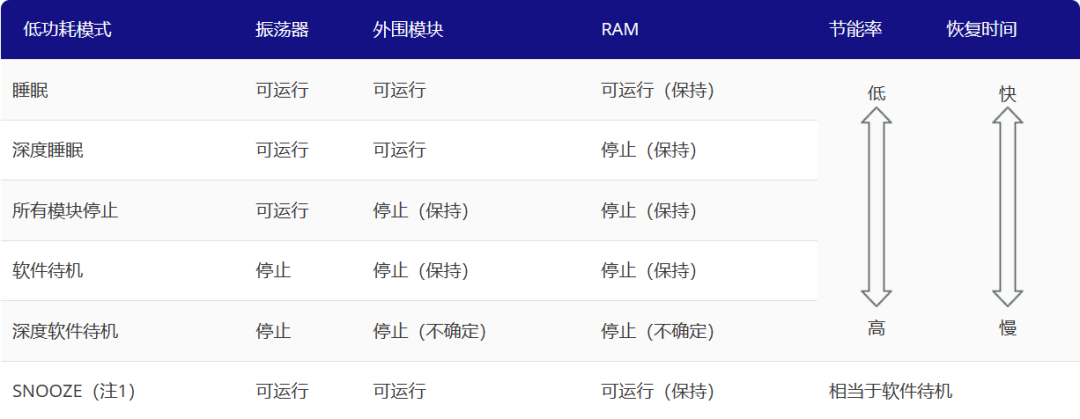

表1 各类低功耗模式和工作状态

注1：在软件待机期间，SNOOZE模式会暂时恢复外围功能的运行。这样，在保持低功耗状态的同时，外围功能可以间歇运行。

例如，在软件待机模式下，除子时钟以外的振荡器和许多外围模块都会停止工作，从而显著降低功耗。另一方面，由于可运行的外围模块有限，因此用于恢复的中断因素受限，恢复速度也比休眠模式要慢。因此，您需要根据系统需求使用不同的低功耗模式。

此外，要实现低功耗，不仅要充分利用硬件功能，还要考虑软件。在进入低功耗模式之前，需要进行设置，例如关闭不需要的外围功能和降低时钟频率，并需要考虑将各端子设置为何种状态才能降低功耗，比如将上拉端子设置为H输出。

应用指南假设了是这些原因导致的消耗电流无法下降，并阐述了需要注意的要点和技巧。

此外，对于表2中的运行确认设备，还提供了一个示例程序，您可以立即确认每个低功耗模式下的电流消耗。将示例程序下载到您Renesas Starter Kit中搭载的单片机上，运行后就能进入低功耗模式，检查电流消耗情况。对于非Renesas Starter Kit基板和非运行确认设备的单片机，也可以参考本应用指南实现低功耗需求。

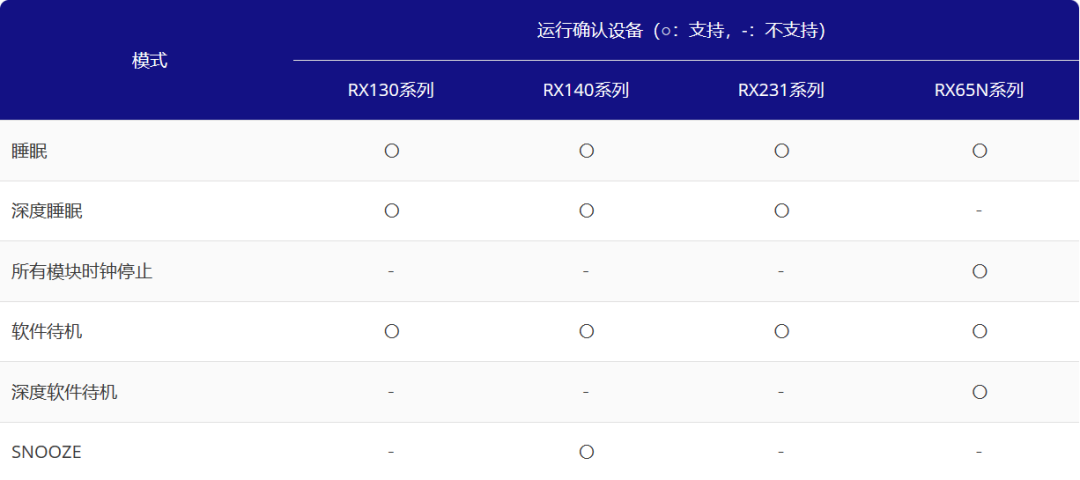

表2 各设备支持的模式

此外，如表3所示，为解除低功耗模式，除了可使用外部端子中断来实现之外，还可以使用实时时钟报警中断的方法，因此本例更加实用。

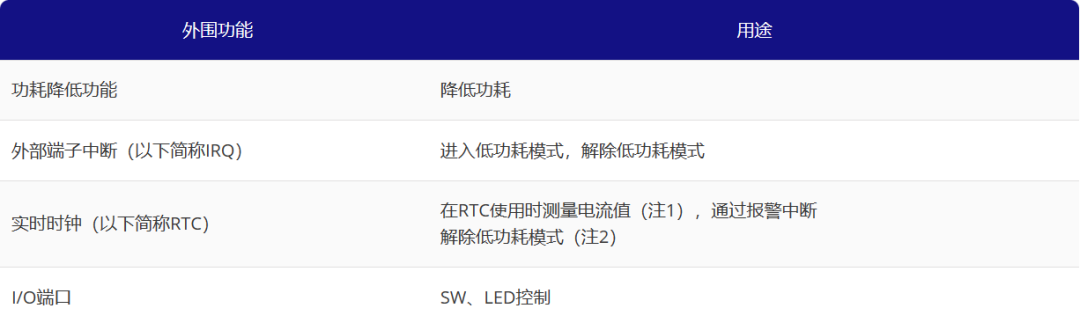

表3 使用的外围功能和用途

注1 仅限在基于RTC的软件待机模式下使用

注2 仅限在基于RTC的深度软件待机模式下使用

为了在您的RX单片机上轻松实现低功耗模式，应用于客户系统构建工作，您可点击文末阅读原文获取RX产品家族应用指南。
