六种开关电源接线电路图汇总

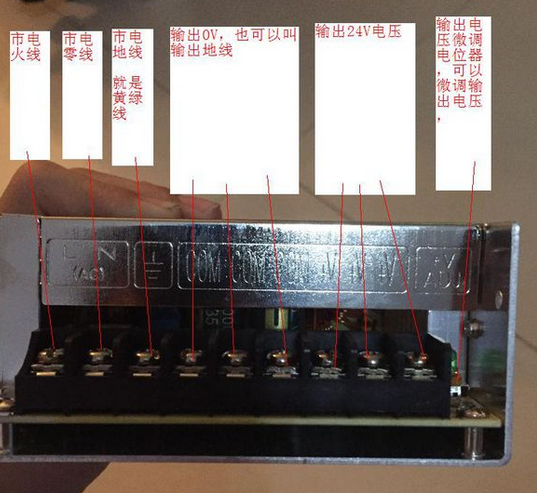

（1) 严格按照电源输出端子所指示的接线位置接线，接线要牢固，确 定输入输出线不要接反(输入“220VAC”接市电;输出“+”接负载正极，输出“-”接负载负极)。LN就是220V交流输入，从市电接过来引出两个叉状端子接上，因为是单相交流电，L跟N随意接;三横一竖是电源外壳的接地端，果然上一步插头用的是三头的那种，这个位置就接接地端;COM +V 就是这个电源的输出端，相当于这个电源的接地 +12v(电源规格)，拉出来接进你的电路就好了;ADJ那个是用来调整输出电压的，比如输出应该是12V，实际输出12.5V这样子的情况，用螺丝刀之类的调整这里就行了





(2) 在通电前，用万用表检查输入电压是否与工作电压相符(工作电压220VAC)，确认后才可以合闸通电。

220开关电源接线

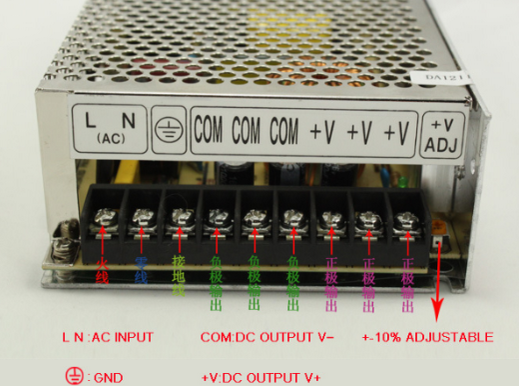

开关电源接线方法

左边第一、二个接线柱L、N：AC　INPUT，交流电输入端，分别接交流电的火线和零线;

左边第三个接线柱：GND，接地线，

左边第四、五、六个接线柱：均为COM，DC　OUTPUT　V-，直流输出端，作为直流电压输出端的负极;

左边第七、八、九个接线柱：均为+V，DC　OUTPUT　v+，直流输出端，作为直流电压输出端的正极;

左边第十个接线柱：+V　ADJ，+-10%　ADJUSTABLEA，电压调节，用于调节直流电压的值。

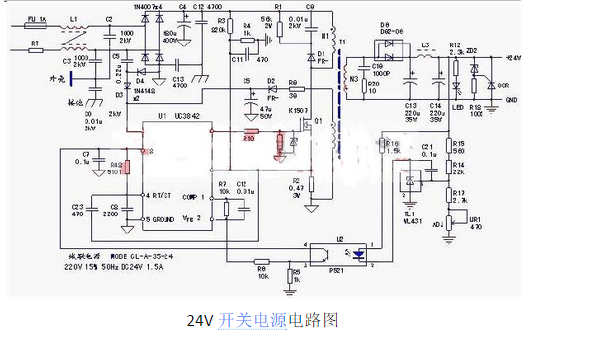

24V开关电源电路图

电路以UC3842振荡芯片为核心，构成逆变、整流电路。UC3842-一种高性能单端输出式电流控制型脉宽调制器心片，相关引脚功能及内部电路原理已有介绍，此处从略。AC220V 电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡心片U1、开关管Q1、开关变乐器，T1及其它元件组成的逆变电路。逆变电路，可以分为四个电路部分讲解其电路工作原理。





ka3842开关电源电路图

有一款是以KA3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段允电方式。原理如F：

220v交流电经TO双向滤波抑制干扰，D1整流为脉动直流，再经

C11滤波形成稳定的300V左右的直流电。U1为KA3842脉宽调制集

成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接

驱动场效应管Q1 (K1358) 3脚为最大电流限制，调整R25 (2.5 欧姆)的阻值可以调整允电器的最大电流。

2脚为电压反馈，可以调节允电器的输出电压。4脚外接振荡电阻R1，和振荡电容C1.T1为高频脉冲变压器，其作用有三个。第一是

把高压脉冲将乐为低压脉冲。第二是起到隔离高压的作用，以防触屯。

第三是为KA3842提供工作电源。D4为高频整流管( 16A60V) C10为低压滤波电容，D5 为12V稳压二：极管， U3 (TL431) 为精密基准电

压源，配合U2(光耦合器4N35) 起到白动调节允电器电压的作用。

调整w2(微调电阻)可以细调允电器的电压。D10是电源指示灯。

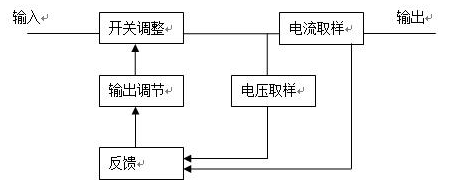

开关电源电路

市电经D1整流及C1滤波后得到约300V的直流电压加在变压器的①脚(L1的上端)，同时此电压经R1给V1加上偏置后后使其微微导通，有电流流过L1，同时反馈线圈L2的上端(变压器的③脚)形成正电压，此电压经C4、R3反馈给V1，使其更导通，乃至饱和，最后随反馈电流的减小，V1迅速退出饱和并截止，如此循环形成振荡，在次级线圈L3上感应出所需的输出电压。L2是反馈线圈，同时也与D4、D3、C3一起组成稳压电路。

当线圈L3经D6整流后在C5上的电压升高后，同时也表现为L2经D4整流后在C3负极上的电压更低，当低至约为稳压管D3(9V)的稳压值时D3导通，使V1有基极短路到地，关断V1，最终使输出电压降低。电路中R4、D5、V2组成过流保护电路。当某些原因引起V1的工作电流大太时，R4上产生的电压互感器经D5加至V2基极，V2导通，V1基极电压下降，使V1电流减小。D3的稳压值理论为9V+0.5~0.7V，在实际应用时，若要改变输出电压，只要更换不同稳压值的D3即可，稳压值越小，输出电压越低，反之则越高。
