关注Littelfuse解决方案，让电动自行车更高效、更安全

全球各地政府机构正在越来越多地强制性要求降低排放，提高清洁能源使用，作为一种经济高效、低排放的交通工具，电动自行车市场得到了快速发展。另一方面，通过选择电动自行车，消费者也能感受到这种交通工具带来的经济、便捷、高效等优势。但电动自行车市场的快速发展也带来了一些较为突出的问题，主要表现在安全、可靠和能效等方面。

典型设计和解决方案

举例来说，我们会经常看到新闻报道中电动自行车的充电事故，轻者损坏设备，重者造成生命伤害，更有甚者，室内充电造成的火灾也时有发生。除了电池的安全性能之外，电动自行车在使用过程中的能效、便捷、可靠、智能等因素也是产品设计时必须要考虑的重要因素。

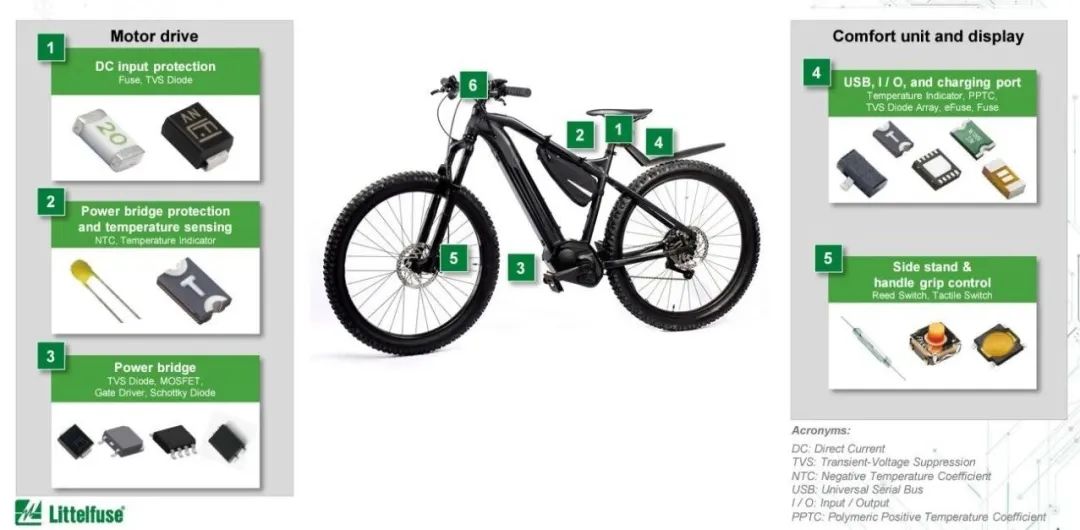

谈及电动自行车设计，主要包括三个组成部分：电机驱动、电池组和充电器。

1

电机驱动

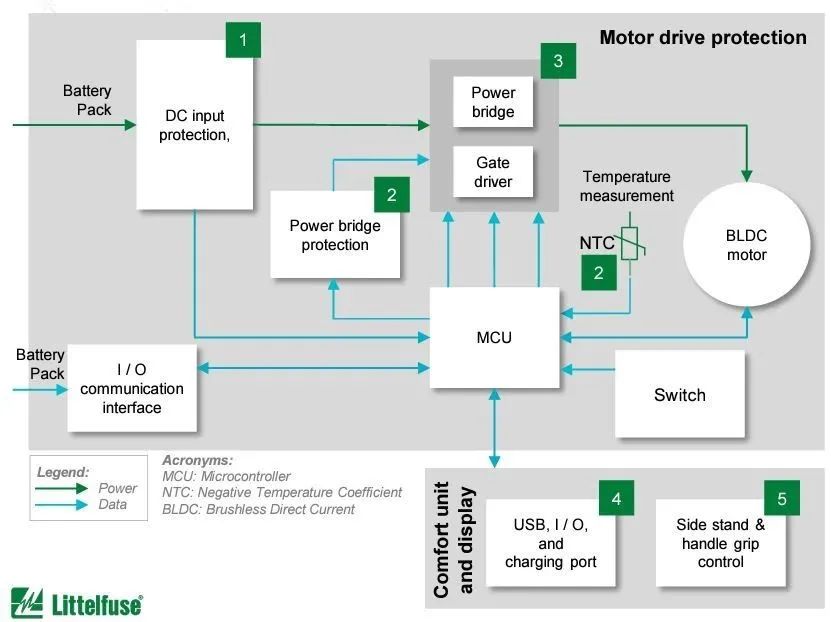

电机驱动保护推荐结构框图。

电动自行车中电机驱动设计所用主要零部件。

2

电池组

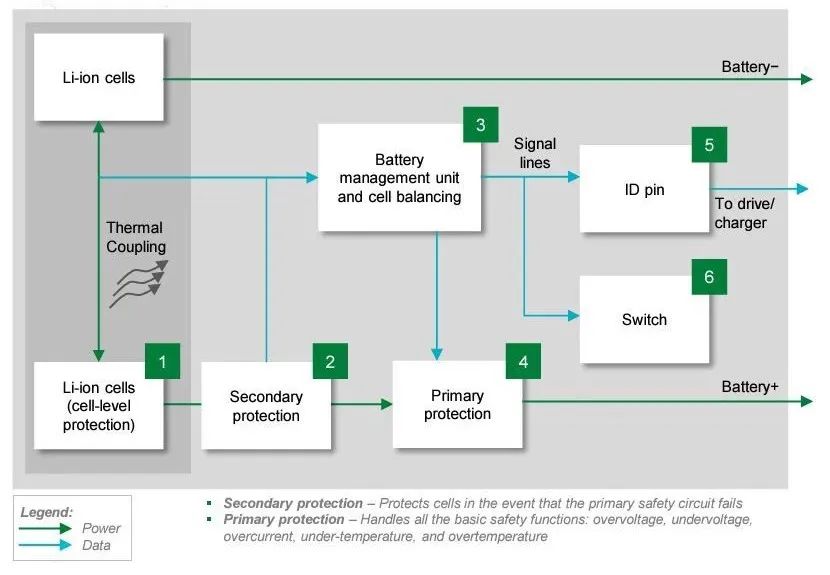

电池组设计保护推荐结构框图。

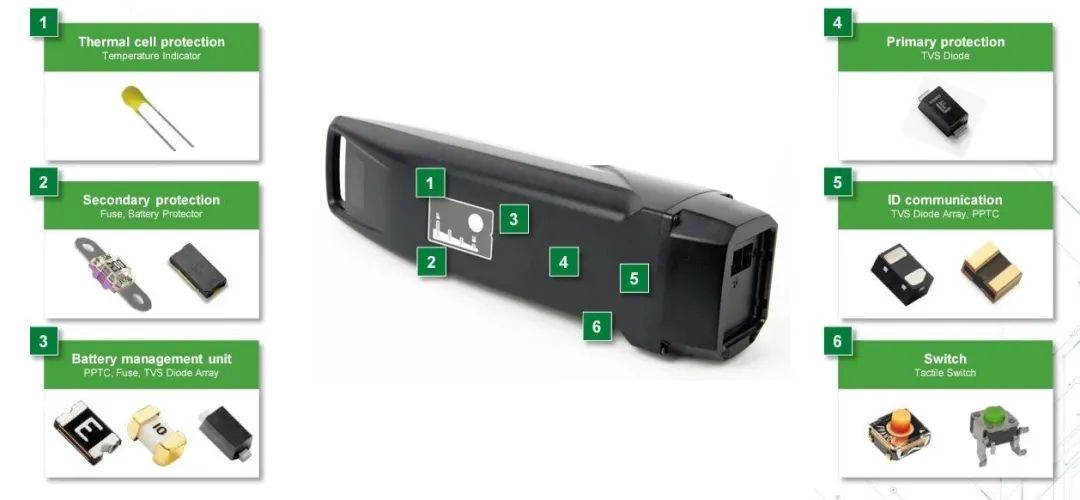

电动自行车中电池组设计保护所用主要零部件。

3

充电器

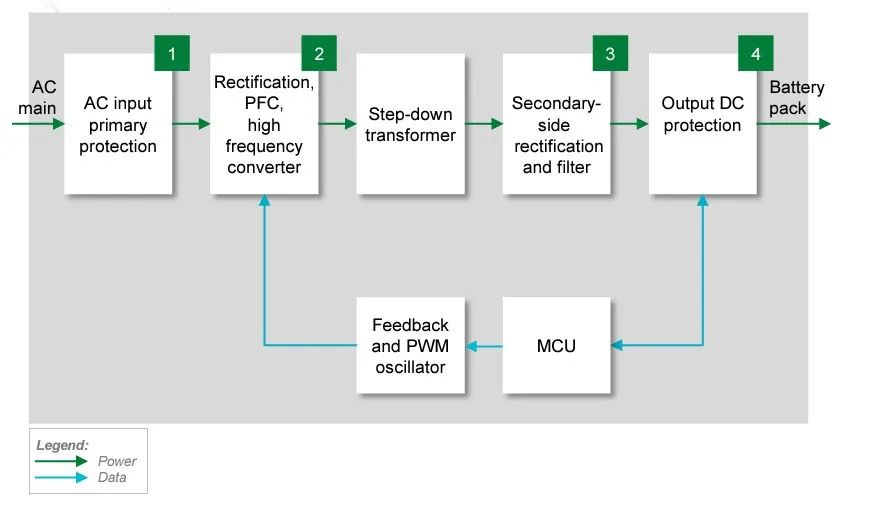

充电器设计保护推荐结构框图。

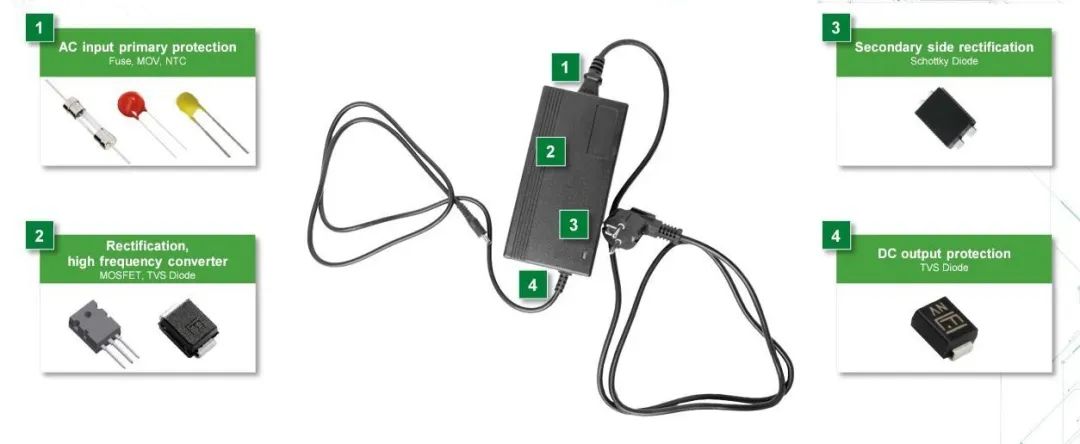

电动自行车中充电器设计所用主要零部件。

典型产品推荐

1

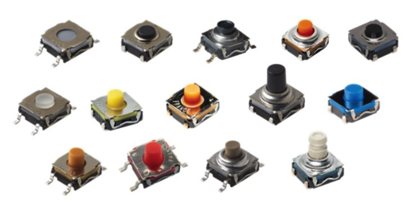

KSC系列轻触开关

KSC系列轻触开关属于Littelfuse旗下CK的一款产品，能够为客户提供重要的定制选项，并可满足电动自行车中的多种应用要求。该系列轻触开关经过15多年的发展壮大，在产品数量、性能、质量和定制功能等方面不断改进和丰富，能够在尺寸、触感和阻力，以及环境和耐用性等方面满足特定客户的特定需求。

为确保KSC系列轻触开关的性能和质量，CK会根据触力/行程特性对生产中的每个开关进行测试。各个开关的公差也能够通过制造和测试来达到客户预期，这种从设计到制造的全过程控制能够保证产品具有可预测的性能和严苛条件的可靠性。

2

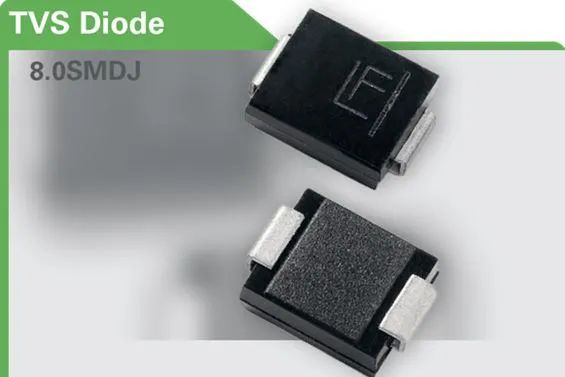

8.0SMDJ系列瞬态抑制二极管

8.0SMDJ系列专门用于保护电动自行车设计中敏感电子设备，使其免受雷击和其它瞬态电压现象引起的瞬态电压损害。

功能和特性

• 可优化电路板空间的表面贴装型产品

• 小尺寸封装

• 保护超过指定电压或电流而造成的典型短路故障模式

• 锡丝测试基于JEDEC JESD201A的4a和4c表进行

• IEC-61000-4-2 ESD 30kV(Air), 30kV（接触放电）

• 数据线路ESD保护符合IEC 61000-4-2

• 数据线路EFT保护符合IEC 61000-4-4

• 内置式应力消除

3

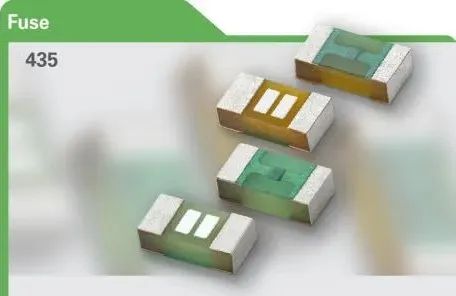

435系列保险丝

435系列为表面贴装快熔型薄膜保险丝。 超小型封装（0402规格）非常适合电路的次级保护，适用于空间受限的应用场合，例如手持式便携电子设备。

功能与特色

• 32VDC条件下的中断额定值为35A

• 尺寸小巧，额定电流为0.25至5.0安培

• 符合RoHS标准且不含铅和卤素

• 为敏感电路提供最大保护，保险丝在200%过载情况下能够在5秒内一致打开

• 增强型分断能力，高l²t

4

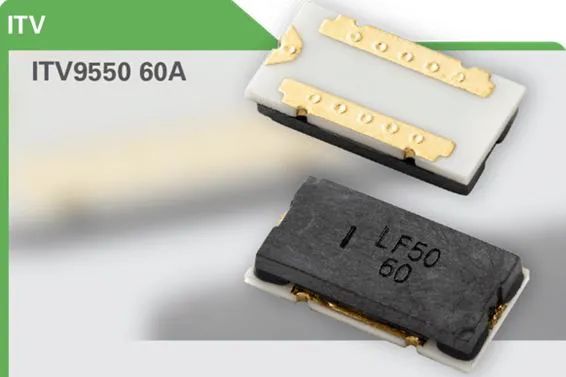

ITV9550 60A 系列三端子SMD电池保护器

功能与特性

• 过电流和过电压保护

• 低内阻

• UL和TUV认证

• 表面安装

• 符合RoHS标准，不含卤素

  ‍


作为一种越来越普遍使用的交通工具，电动自行车除了在性能和续航里程等方面需要不断提高以外，其安全和可靠性更应该得到重视。因为，它的使用一方面关系到用户，同时也会影响周围环境中他人的的生命和财产安全。Littelfuse有多种多样针对电动自行车的解决方案可供选择，我们还特意准备了一个演示文稿供大家参考，请点击下方的“阅读原文”，查看该演示文稿，或访问Littelfuse网站。
