光伏发电的汇流解析

在现在的生活中，太阳能产品处处可见，人们用太阳能煮饭，还有太阳能热水器等等，无处不见太阳能产品，当然，最重要的还是太阳能发电，但是目前的技术并不能让人们很好利用太阳能发电，国内光伏电站惯用采用两级汇流的方式：光伏组串经汇流箱的一次汇流后，再汇流至直流配电柜(或逆变器内直流侧)。本文主要讲解太阳能发电的汇流的相关知识。

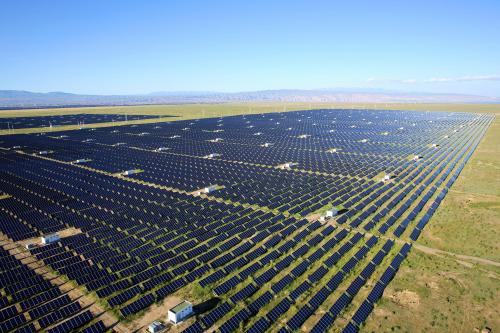

光伏发电站

不同的项目其汇流箱的回路数选择不同，大型光伏电站列阵设计方案主流选择16回路汇流箱。上述方案目前大量应用于国内各类地形、地貌、气候条件的光伏电站。缺少对回路数的对比分析。本文将采用如下模型在理论状态(自然地形为零度)、实地状态(其相关设计值为某山地光伏电站的实际工程值)进行分析对比：

单位MWp光伏阵列。光伏阵列所处纬度：23°;光伏组件为60片多晶硅250W组件，其中Vmppt=30.7V，Imppt=8.15A;组串数采用22，组串并联数182回;组件至汇流箱电缆采用1×4mm22;汇流箱采用8、16回路汇流箱，对应数量取24、12台，汇流箱出线电缆截面相应采用1×35mm22、1×70mm22。

在分析中为简化模型，本文取光伏组件为理想电流源，即电压恒定，电流随环境参数变化。

在查阅相应参数基础上及采用经典理论公式计算后，结论如下：

1)理论状态下，采用何种汇流箱，当计算口径一致时，其理论损耗与汇流箱的选择差异不大，考虑到电缆参数与实际差异，可认为其理论损耗在各种状态下一致。

2)实地状态下，电缆的连接长度在复杂地形条件下大幅增加，因此，相比于理论状态下，电缆损耗大幅增加，同时。由于多回路汇流箱的敷设范围大，多回路汇流箱电缆损耗明显大于回路的电缆损耗。

基于上述分析，复杂地形条件下的大型并网光伏电站建议采用8回路汇流箱;在光伏方阵不大幅增加占地的地形条件下可选用较多回路的汇流箱。

以上就是太阳能发电的汇流的相关知识，目前太阳能还未能更好被人类利用，需要科研人员不断努力，研究出更高效地产品，这样才能保证我们人类的能源够人类发展所需。
