到底什么是弱上下拉和强上下拉？

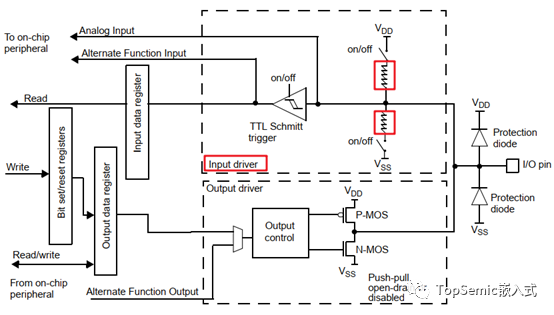

我们会经常听到弱上拉、弱下拉，还有与之相对应的强上拉、强下拉。强、弱到底是什么概念？阻值多大算是强和弱？

当开关闭合时，MCU IO检测到0，但是当时开关开启时，IO引脚处于floating状态，容易受干扰而处于未知状态。

那么这个阻值该用多大呢?

首先阻值不能太小，因为太小，开关闭合时会产生较大的电流，会引起一来功耗大，二来也不安全。试想一下电阻为0是什么后果。

另外阻值也不能太大，阻值太大，上拉/下拉的作用就变弱，越大越接近于开路，开关断开时IO就越接近于浮空状态，就越容易受干扰。试想一下阻值无穷大是什么效果。

所以这个电阻既不太大，也不太小，一般是几K到几十K大小，兼顾了功耗和上下拉作用。

这里就引入了强弱的概念，弱就是阻值大，强就是阻值小。

注意这只是个相对概念。

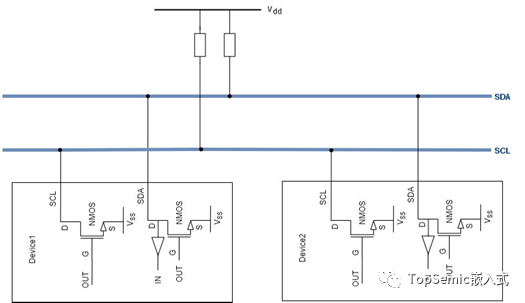

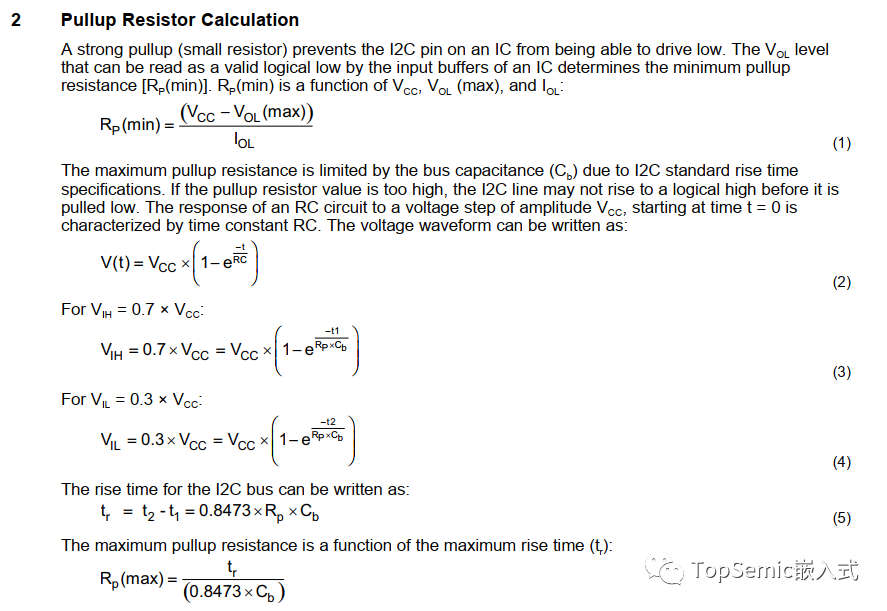

这个上拉电阻的阻值选取也是有讲究的，也是既不能太小，也不能太大。因为太小的话，IO口上就会承受较大的输入电流，而IO的输入电流是有限制的。太大的话，会影响IIC的通信速度，因为总线上还有负载电容，电阻太大，电容充放电时间就会久，影响上升沿、下降沿时间。关于这个具体计算，可以参考TI的一篇文档：https://www.ti.com/lit/ml/slva689/slva689.pdf?ts=1679814584051

最后问大家一个问题，IIC总线为什么不用推挽输出呢？欢迎留言区评论。
