开关电源14种拓扑计算公式大汇总，电源工程师赶紧收藏备用！

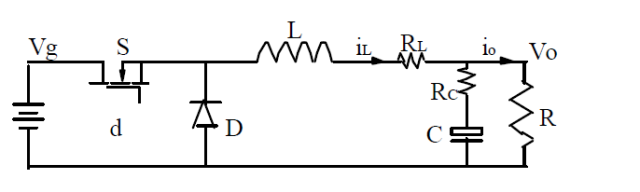

（1）：Buck 变换器的电路图：

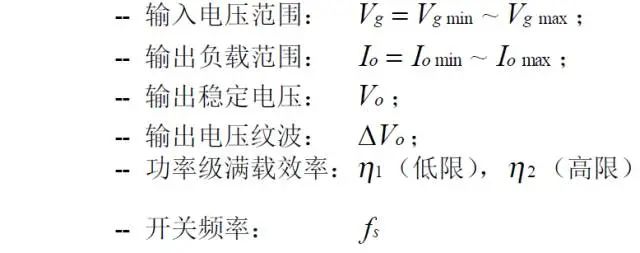

（2）：Buck 变换器的主要稳态规格：

（3）：功率器件的稳态应力：

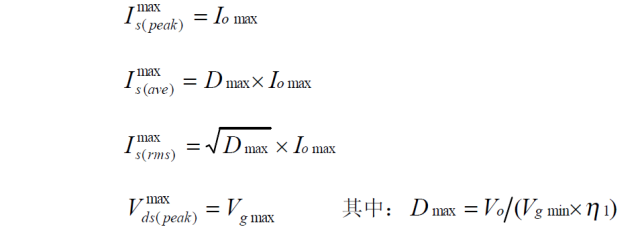

-- 有源开关 S：

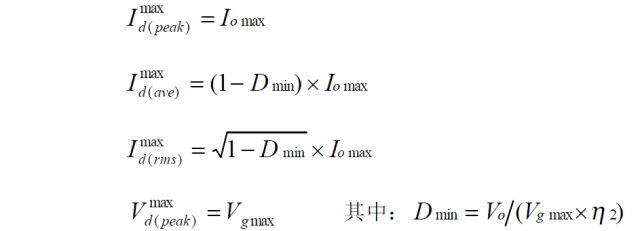

-- 无源开关 D：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

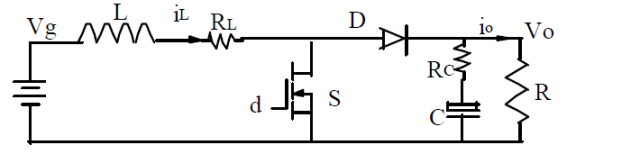

（1）：Boost 变换器的电路图：

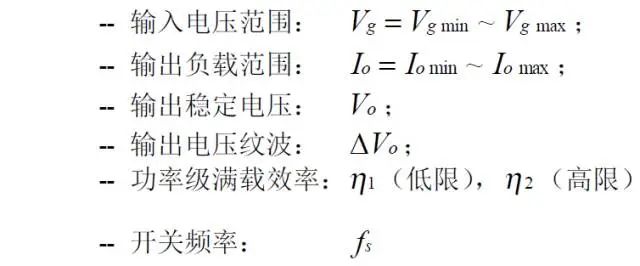

（2）：Boost 变换器的主要稳态规格：

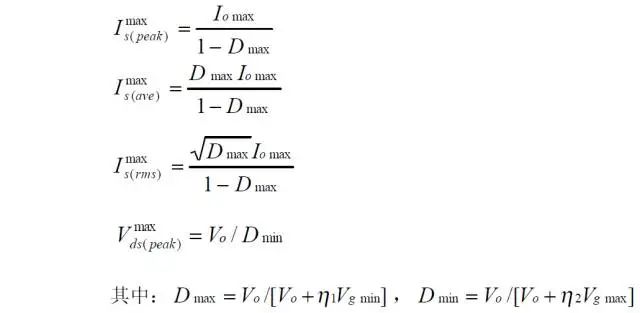

（3）：功率器件的稳态应力：

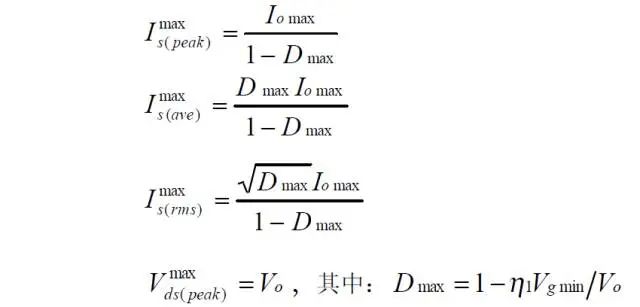

-- 有源开关 S：

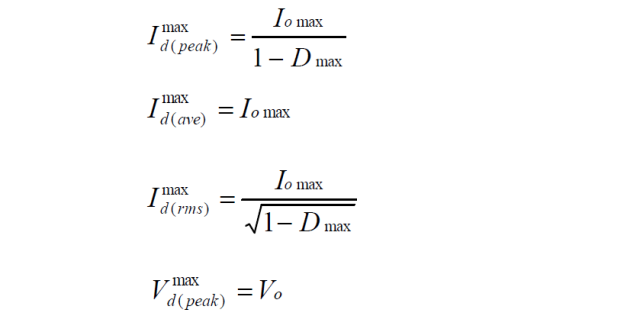

- 无源开关 D：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

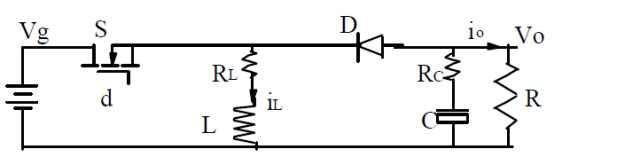

（1）：Buckboost 变换器的电路图：

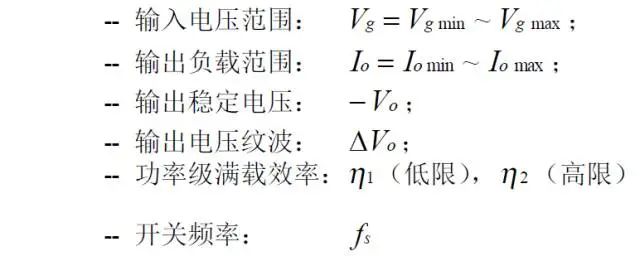

（2）：Buckboost 变换器的主要稳态规格：

（3）：功率器件的稳态应力：

-- 有源开关 S：

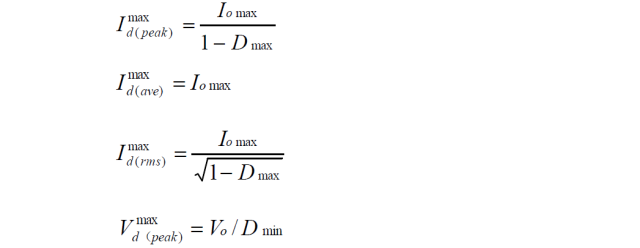

-- 无源开关 D：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

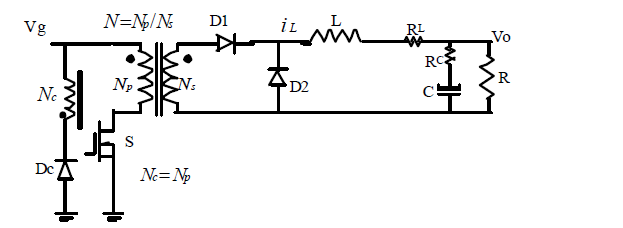

（1）：三绕组去磁正激变换器的电路图：

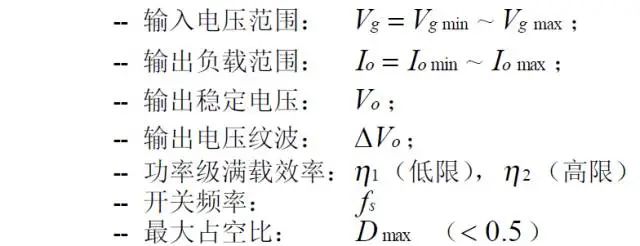

（2）：三绕组去磁正激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

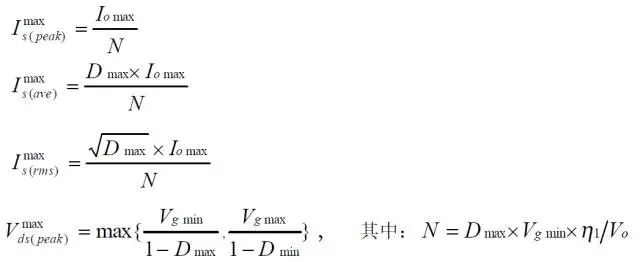

-- 有源开关 S：

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

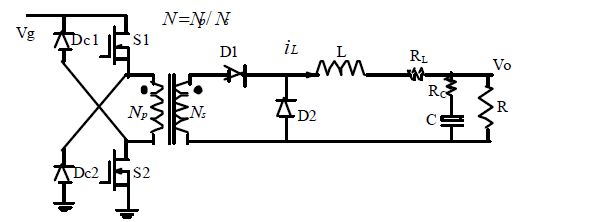

（1）：二极管去磁双正激变换器的电路图：

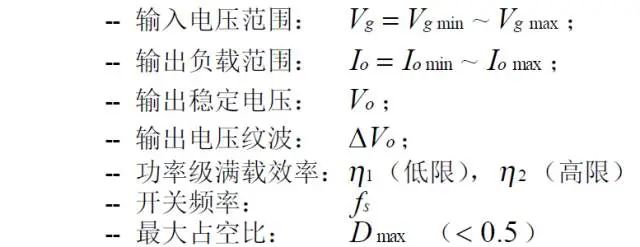

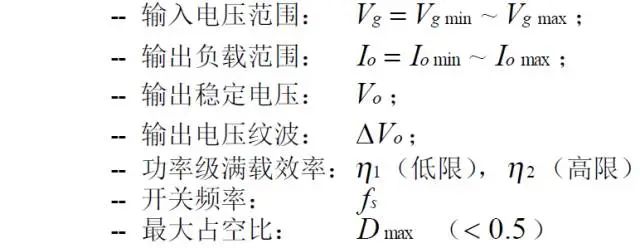

（2）：二极管去磁双正激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

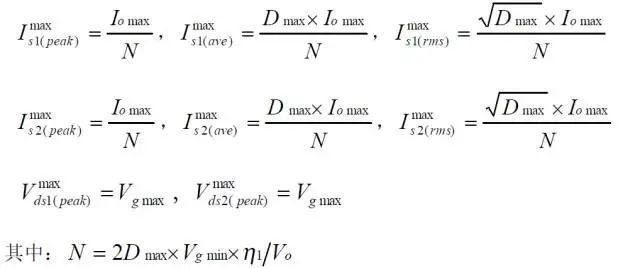

- 有源开关 S1，S2：

- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

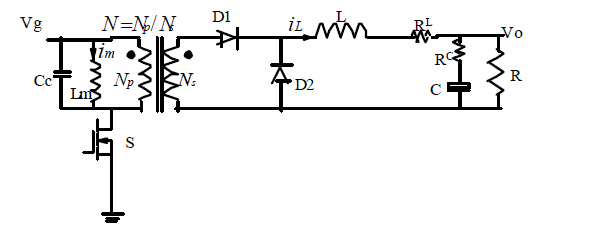

（1）：谐准去磁正激变换器的电路图：

（2）：谐准去磁正激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

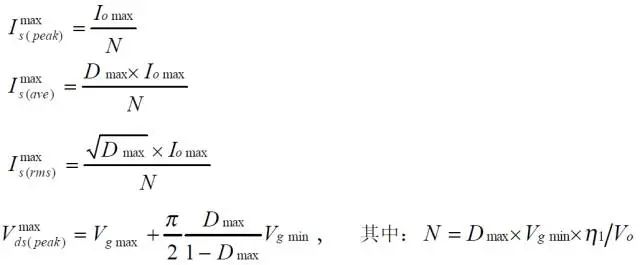

- 有源开关 S：

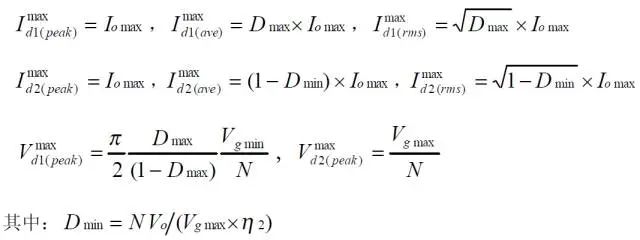

- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

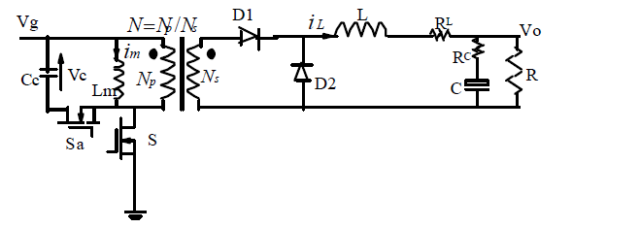

（1）：有源去磁正激变换器的电路图：

（2）：有源去磁正激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

-- 有源开关 S：

-- 无源开关 D1，D2：

[color=rgb(51, 51, 51) !important]上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

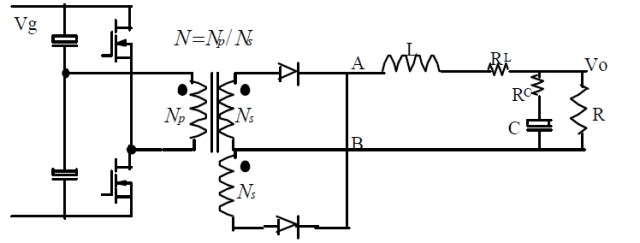

（1）：对称驱动半桥变换器的电路图：

（2）：对称驱动半桥变换器的主要稳态规格：

（3）：功率器件的稳态应力：

- 有源开关 S1，S2：

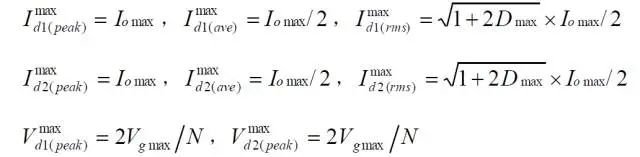

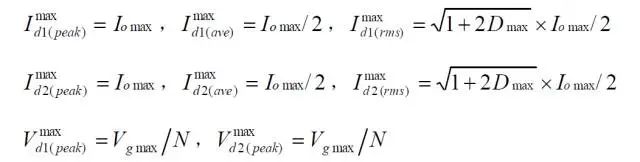

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

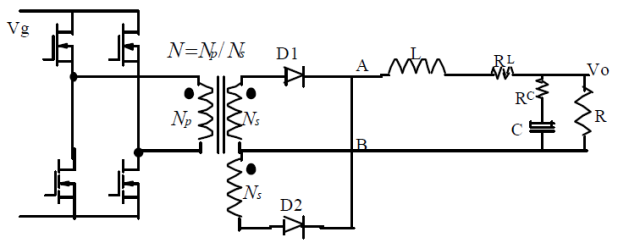

（1）：对称驱动全桥变换器的电路图：

（2）：对称驱动全桥变换器的主要稳态规格：

（3）：功率器件的稳态应力：

-- 有源开关 S1（S3），S2（S4）：

-- 无源开关D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

（1）：对称驱动推挽变换器的电路图：

（2）：对称驱动推挽变换器的主要稳态规格：

（3）：功率器件的稳态应力：

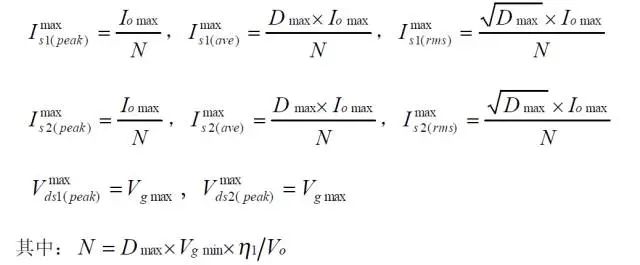

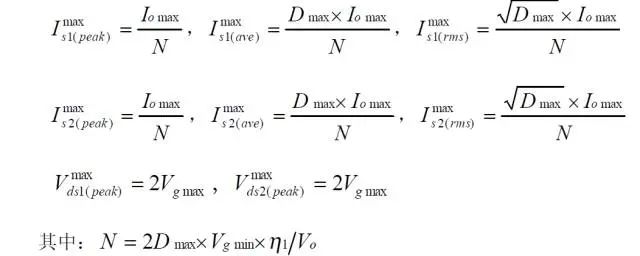

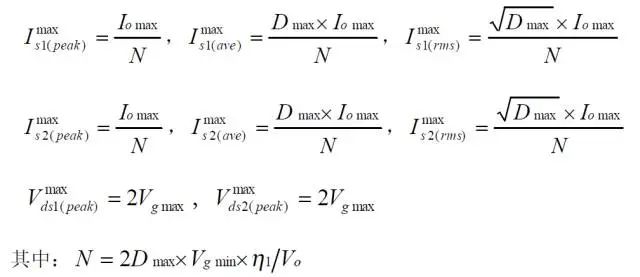

-- 有源开关 S1，S2：

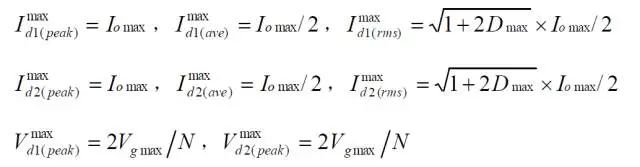

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

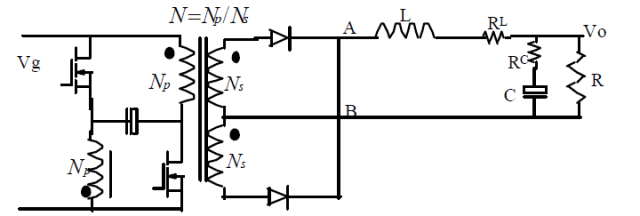

（1）：对称驱动推挽正激变换器的电路图：

（2）：对称驱动推挽正激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

-- 有源开关 S1，S2：

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

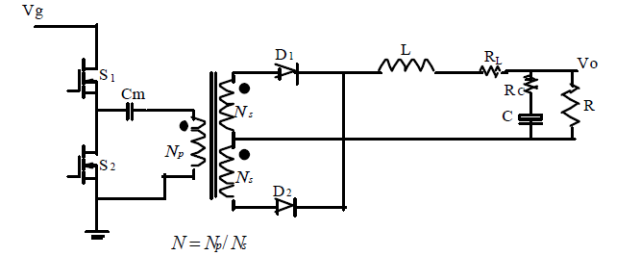

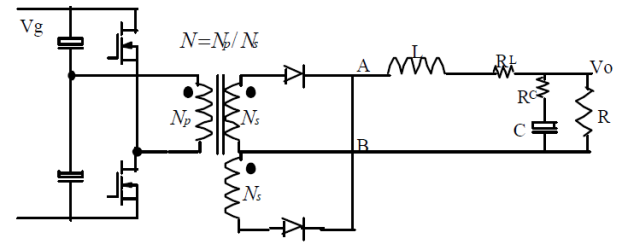

（1）：不对称驱动半桥变换器的电路图：

（2）：不对称驱动半桥变换器的主要稳态规格：

（3）：功率器件的稳态应力：

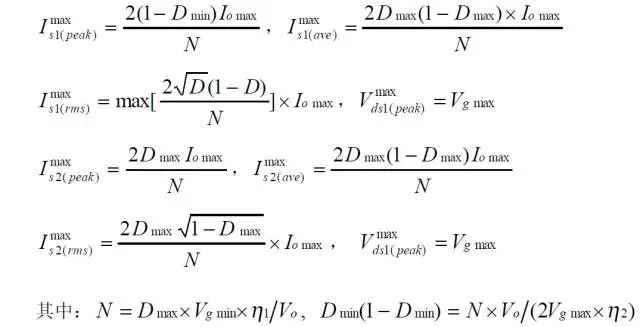

-- 有源开关 S1，S2

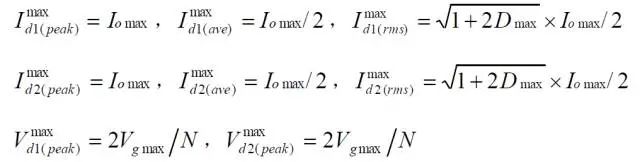

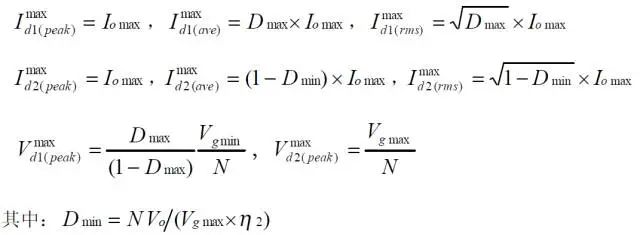

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

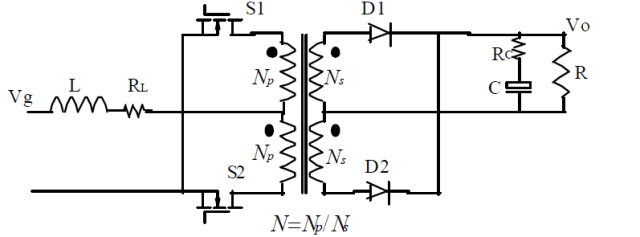

（1）：对称驱动推挽Boost 变换器的电路图：

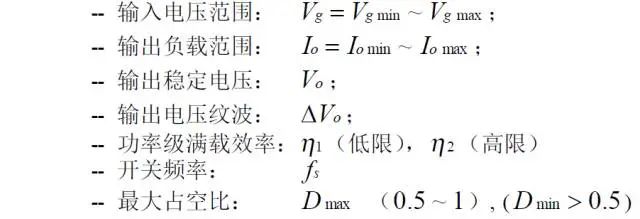

（2）：对称驱动推挽Boost 变换器的主要稳态规格：

（3）：功率器件的稳态应力：

-- 有源开关 S1，S2：

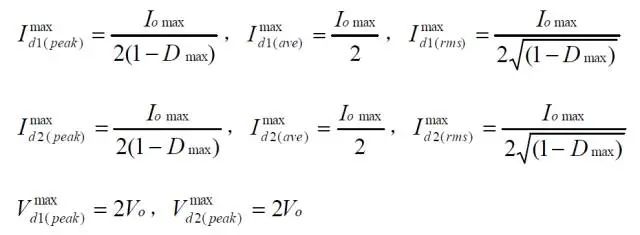

-- 无源开关 D1，D2：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

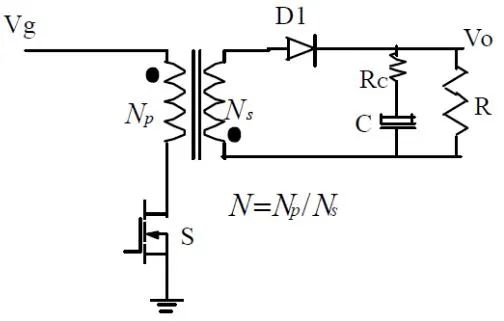

（1）：反激变换器的电路图：

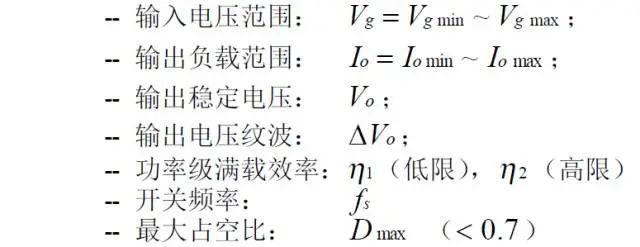

（2）：反激变换器的主要稳态规格：

（3）：功率器件的稳态应力：

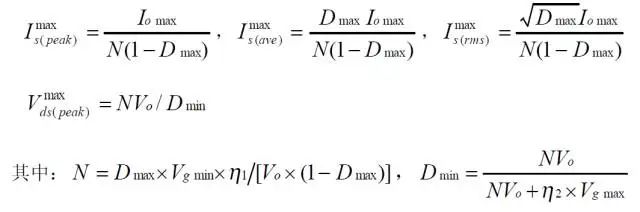

-- 有源开关 S：

-- 无源开关 D：

上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量（保证最坏情况下的电压峰值不超过此值），电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容。
