2023·半导体十大产业趋势预测之123

站在当前时点，我们认为半导体板块基本面最差的阶段已经过去。按照历史规律，股价会对库存拐点和价格拐点反应。因此我们看多2023年消费芯片的库存拐点和国产半导体的国产化率拐点行情，并提出对2023年半导体产业发展的十大预测：

预测一：成熟工艺将成为国内晶圆厂扩产主力军

TrendForce集邦咨询显示，2021年晶圆代工厂中，成熟制程仍占据76%的市场份额。2022年全球晶圆代工厂年增产能约14%，其中十二英寸新增产能当中约有65%为成熟制程（28nm及以上）。以全球视角来看，成熟工艺仍是主流：

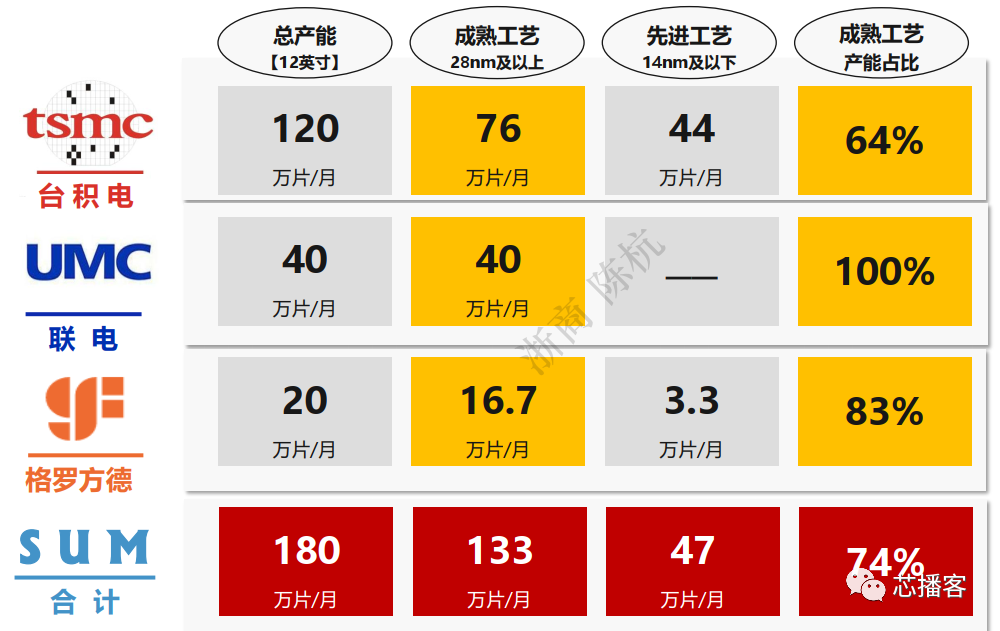

1、全球视角：世界三大晶圆代工巨头（台积电、联电、格芯），成熟工艺约占总产能的74%。

• ① 台积电：成熟工艺约占产能的64%，占销售额的34%。预计台积电产能为120万片/月（12英寸），16nm/7nm/5nm的产能约为13.7/17.8/12.0万片，先进制程产能约为43.5万片/月，占比36%。到2025年其成熟和专业节点的产能将扩大50%。

• ② 联电：放弃先进制程，专注成熟工艺。联电在2018年宣布不再投资12nm以下的先进制程，自此专注在成熟工艺扩大市场。目前联电产能为40万片/月（12英寸），全部集中在成熟工艺。此外，公司于21年投入约36亿美元扩大28nm芯片产能。

• ③ 格芯：成熟工艺产能约占83%，退出10nm以下先进制程。格芯于2018年宣布退出10nm及以下的先进制程的研发，目前拥有的先进制程为12nm。预计目前格芯产能约为20万片/月（12英寸），拥有先进制程的纽约fab8约占17%。

2、目前国内晶圆厂扩产聚焦在成熟工艺，需求大、供给足、成本性价比高。

• ① 需求：成熟制程能覆盖除智能手机以外的绝大多数应用场景，更是电动汽车、智能家电的芯片主力军。

• ② 供给：在光刻机方面，美国芯片法案对中国芯片制造的重点在刚需高端EUV光刻机的先进制程，即14nm及以下的fab、18nm的DRAM、128层的NAND。而目前成熟制程应用的DUV光刻机由日本、欧洲掌握，美国的影响力有限。

• 其他设备方面，北方华创、中微、盛美、拓荆、华海清科、芯源微、万业、精测等国内半导体设备厂商的产品满足成熟工艺的标准，产品管线覆盖除光刻机外的所有领域，产品性能得到持续验证，半导体设备国产化率不断提升。

• ③ 成本/工艺：随着先进制程不断演进，制造工艺的研发和生产成本逐代上涨，高涨的技术难度和成本高筑进入壁垒。

• 结论：成熟工艺作为芯片需求的主力节点，并且在CHIPLET异构集成的大潮下，部分先进工艺可以用成熟工艺+先进封装来实现。另外由于目前国产设备材料的技术发展阶段的条件约束，且我国的成熟工艺产能仍大面积依靠进口，后续国内的扩产主力就是基于国产可控技术的成熟工艺。

预测二：全球半导体产业政策进入密集区

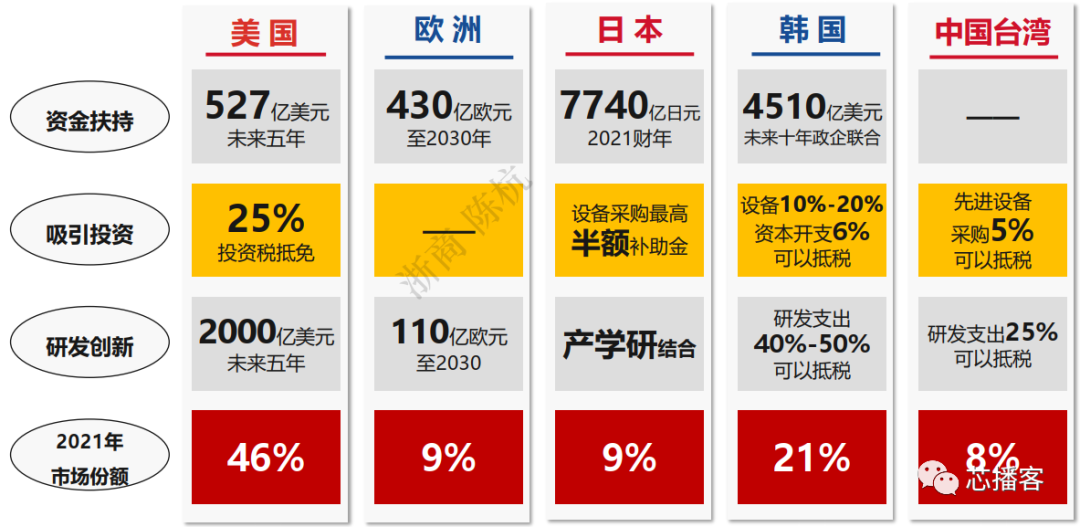

中国在全球半导体产业中仍为“追赶者”姿态，根据SIA，2021年半导体行业格局（按产值）为美（46%）、韩国（21%）、日本（9%）、欧洲（9%）、中国台湾（8%）、中国大陆（7%）。随着半导体行业走向成熟以及竞争环节产生剧变，全球半导体产业政策也进入密集区，政策主要围绕“强化自身供应链”和“加强研发力度”两条主线：

1、美国（“芯片法案”，2022年8月）：维持技术优势，吸引全球芯片制造龙头在美建厂

• 具体政策：未来五年向半导体行业提供约527亿美元的资金支持，并为企业提供价值240亿美元的投资税抵免；提供约2000亿美元的科研经费支持。此外，美国加入“中国护栏”条款，禁止获得联邦资金的公司在中国大幅增产先进制程芯片。

2、欧洲（“芯片法案”，2022年2月）：加紧先进技术突破，抢占全球市场份额。

• 具体政策：向半导体行业投入超过430亿欧元公共和私有资金。其中，110亿欧元将用于加强现有研究、开发和创新。从长期目标来看，在2030年将欧洲半导体市场份额从2021年的9%提升至20%。

3、日本（“半导体援助法”，2022年3月）：财政预算加码，设备补助提升。

• 具体政策：只要申请企业提出的生产计划符合“持续生产10年以上”、“供需紧绷时能增产应对”等条件，最高将可获得设备费用“半额”的补助金。此外，日本2021财年预算修正案显示，约在半导体行业投入7740亿日元（约合人民币423亿元）。

4、韩国（“K半导体战略”，2021年5月）：扩大扶持力度，本土企业自强。

• 具体政策：未来十年，包括三星电子和 SK 海力士在内的153家企业将在本土半导体业务上投入4510亿美元，资金来自政府支持一揽子计划、税收优惠和企业投资承诺的组合。长期计划，韩国在2030年成为综合半导体强国，主导全球供应链。

5、中国台湾：（“产业创新条例”，2023年1月）：政策主要集中在税收抵免方面。

• 具体政策：关键地位企业前瞻创新研发支出的25%可以抵税，购置先进制程全新机械或装备费用的5%可以抵税，且不设上限。

预测三：Chiplet将成为跨越制程鸿沟的主线技术

Chiplet将满足特定功能的裸芯片通过Die-to-Die内部互联技术，实现多个模块芯片与底层基础芯片的系统封装，实现一种新形势的IP复用。Chiplet不仅是延续后摩尔时代的关键，也是国内布局先进制程的解决方案之一，将成为未来行业发展的主线：

1、Chiplet是延续后摩尔时代，解决产业发展难题的关键所在‍

• Chiplet可以大幅提高大型芯片的良率：在高性能计算、AI等方面的巨大运算需求，使得整个芯片晶体管数量暴涨，芯片的面积也不断增大，固有不良率带来的损失增大。而Chiplet可以切割成独立小芯片，有效改善良率，降低不良率带来的成本增长。

• Chiplet可以降低设计的复杂度和设计成本：如果将大规模SoC按不同模块分解成芯粒，做到类似模块化设计，可以重复利用在不同的芯片产品中。这样可以大幅降低设计难度和成本，并且有利于后续产品的迭代，加速产品上市周期。

• Chiplet可以降低芯片制造成本：SoC中主要是逻辑计算单元依赖于先进制程提升性能，Chiplet化后可以根据不同的芯粒选择合适的制程，分开制造，再用先进封装进行组装，极大的降低了芯片的制造成本。

2、Chiplet是国内突破技术封锁，布局先进制程的重要方案

• 按性能分，芯片分为三种：

• 【能用】芯片：135-28nm，对应3G手机、家电、消费电子产业

• 【够用】芯片：14-7nm含chiplet，对应4G手机、L2辅助驾驶、普通座舱

• 【好用】芯片：7-2nm的尖端工艺，对应5G手机、L5无人驾驶、高级座舱

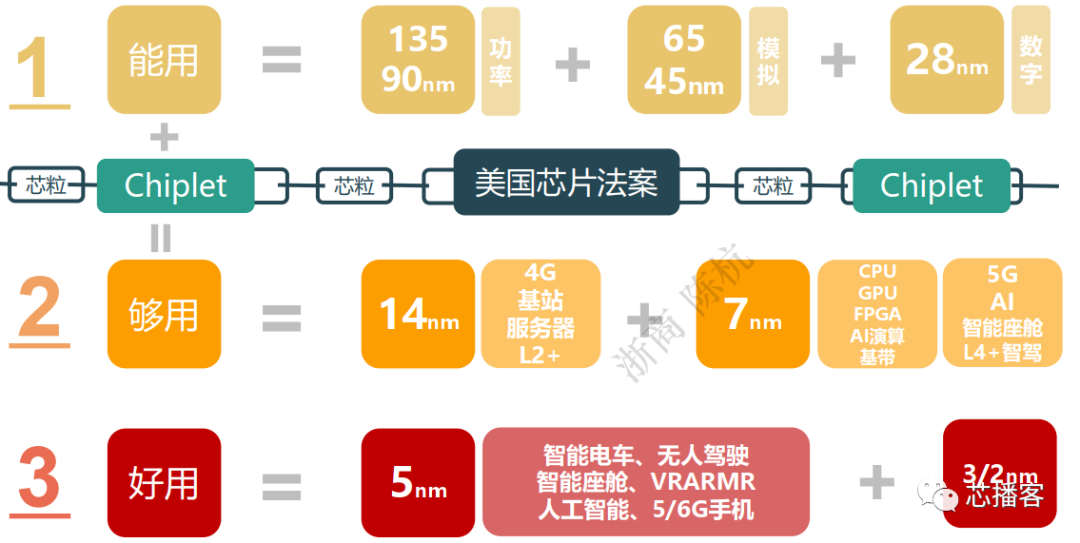

• 美国芯片法案的目的是将中国卡在能用芯片中，而为了实现从能用到够用的进阶，有三种途径：（1）延续摩尔定律的原生非A硅制程；（2）转换到第三/四代半导体材料；（3）超越摩尔的Chiplet（【成熟工艺】+【Chiplet】=【先进工艺】）。

• 总结：面对美国的科技封锁，未来三年中国半导体突破的重心在于突破【能用】（在135-28nm建立去A线产能）和

【Chiplet】（基于28nm，在基站、服务器、智能电车领域建立等效14/7nm性能，牺牲一定的体积和功耗）
