前言
充电头网最近拿到了iQOO手机标配的一款120W超快闪充迷你充电器，这款充电器内置英诺赛科定制氮化镓功率芯片，由奥海科技代工生产，整体十分小巧且通用性不错。
充电器不仅支持自家私有闪充，还支持65W PD快充以及具备PPS电压档位，可以满足绿厂用户外出情况下，手机和笔记本电脑共用充电，降低携带成本。下面就带来这款充电器的拆解，看看内部的设计和用料。
此前充电头网还拆解过iQOO 10 Pro原装200W氮化镓超快闪充、iQOO 120W USB-C氮化镓闪充V12060L0B0-CN、iQOO 120W USB-A闪充充电器等产品，欢迎查阅。
iQOO 120W超快闪充迷你充电器外观
iQOO手机的这款充电器采用纯白色外壳，腰身部分亮光工艺处理，上下端外壳磨砂。

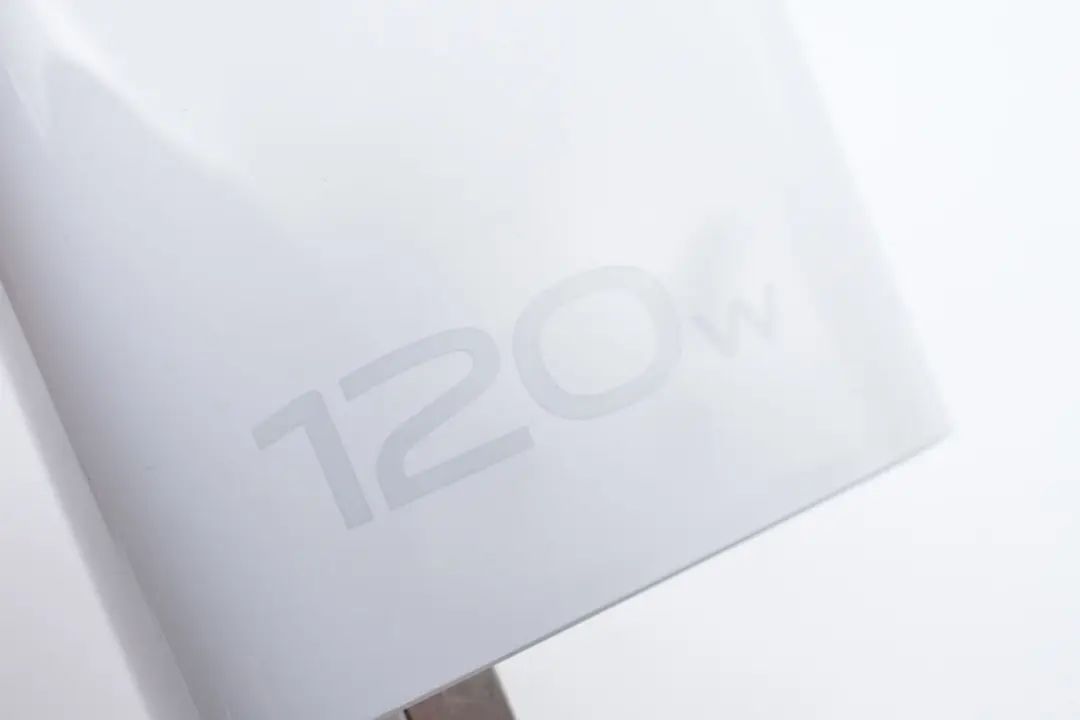

机身正面印有120W字样，表明充电器最大输出功率，非常直观。

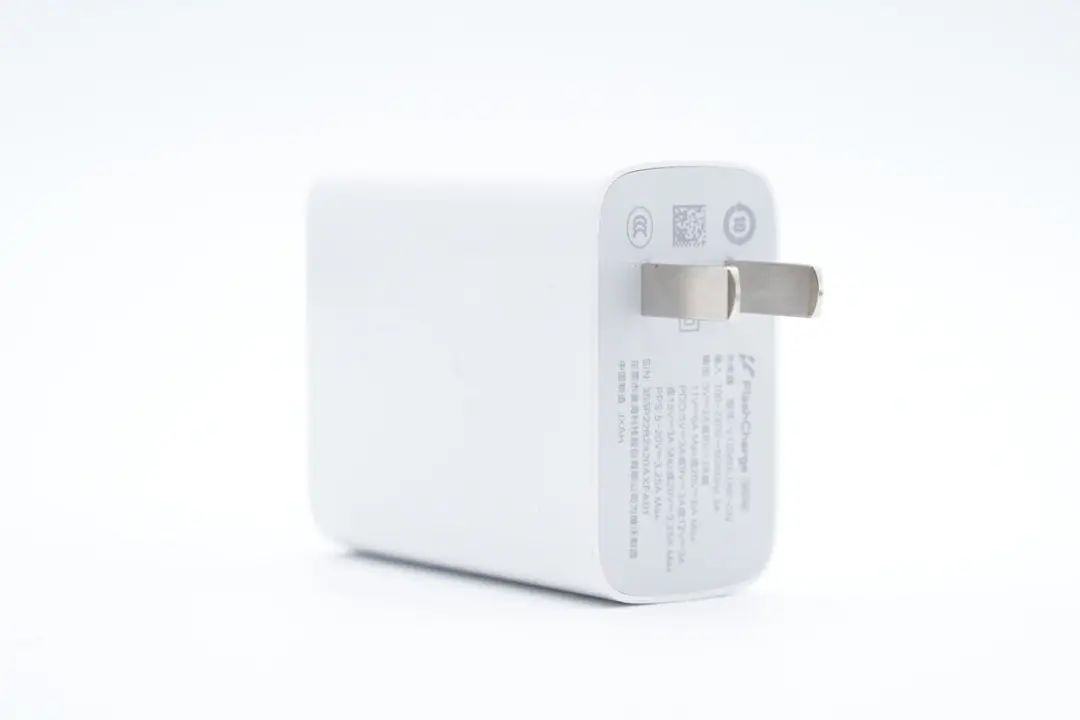

输入端配备固定国标插脚，靠一侧布局方便插拔。

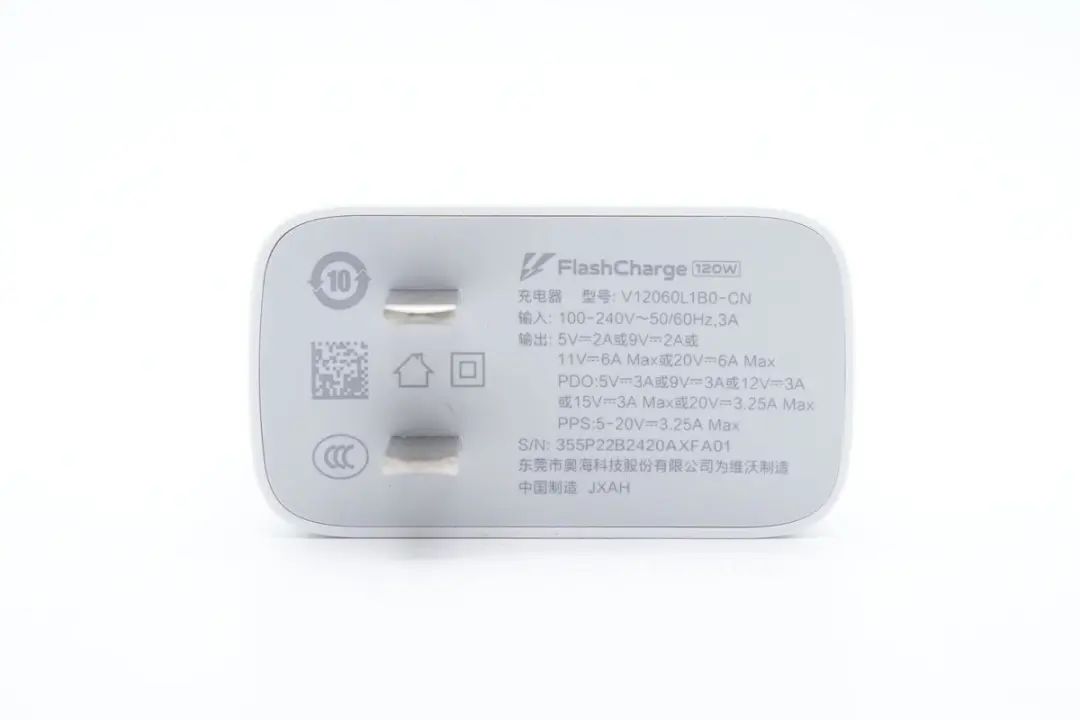

输入端外壳印有充电器详细参数
型号：V12060L1B0-CN
输入：100~240V~50/60Hz 3A MAX
输出：5V2A、9V2A、11V6A、20V6A
PDO：5V3A、9V3A、12V3A、15V3A、20V3.25A
PPS：5-20V3.25A MAX
东莞市奥海科技股份有限公司为维沃制造，产品通过3C认证。

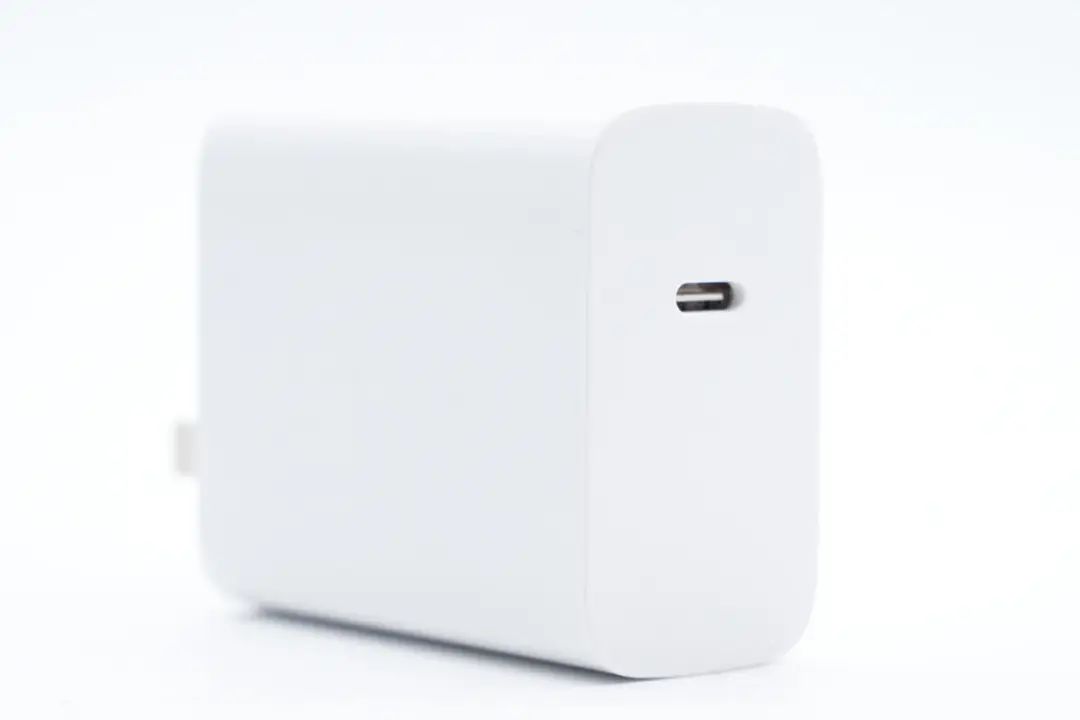

输出端配有1个USB-C输入接口。

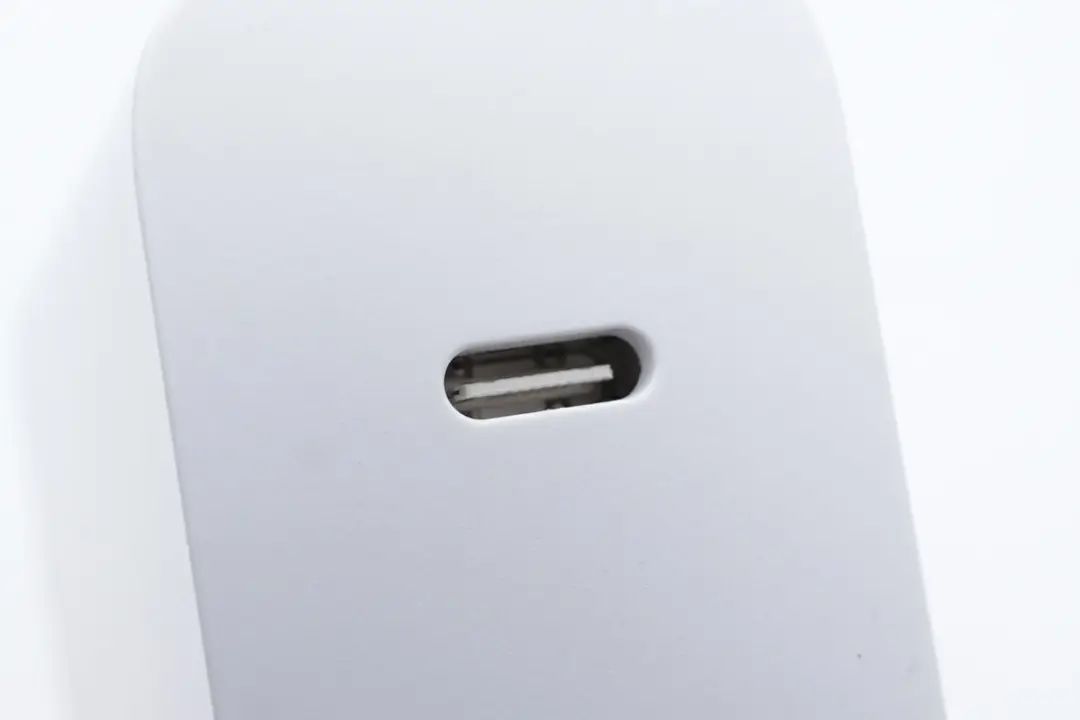

输出端USB-C特写，采用白色胶芯。

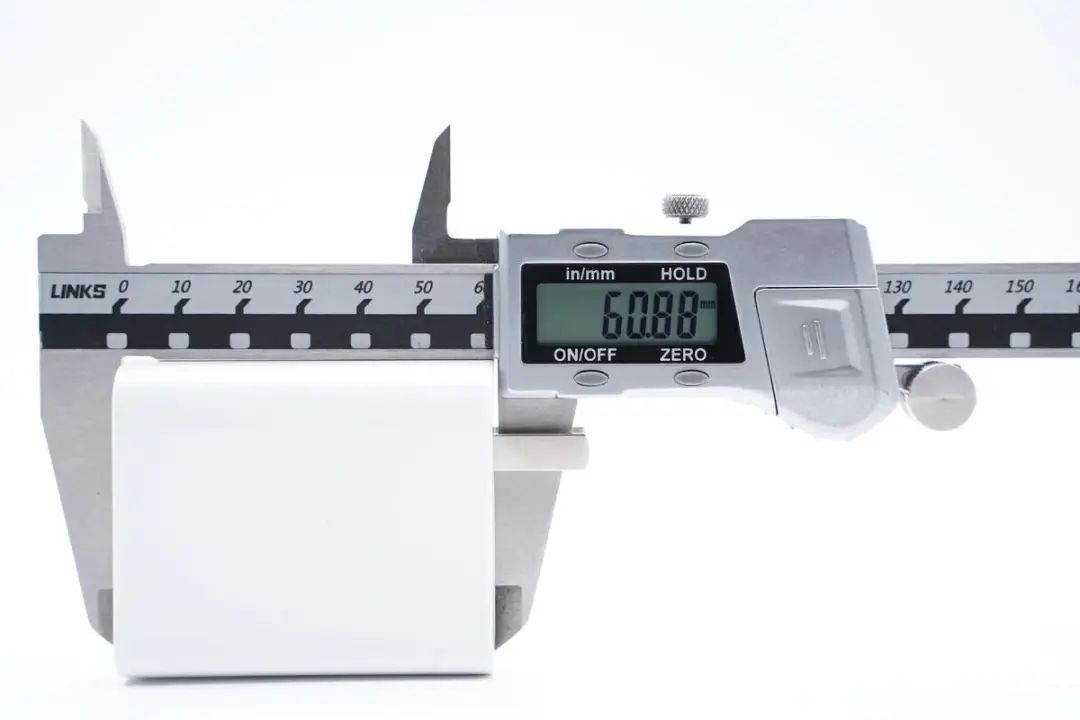

使用游标卡尺实测充电器机身长度为60.88mm。

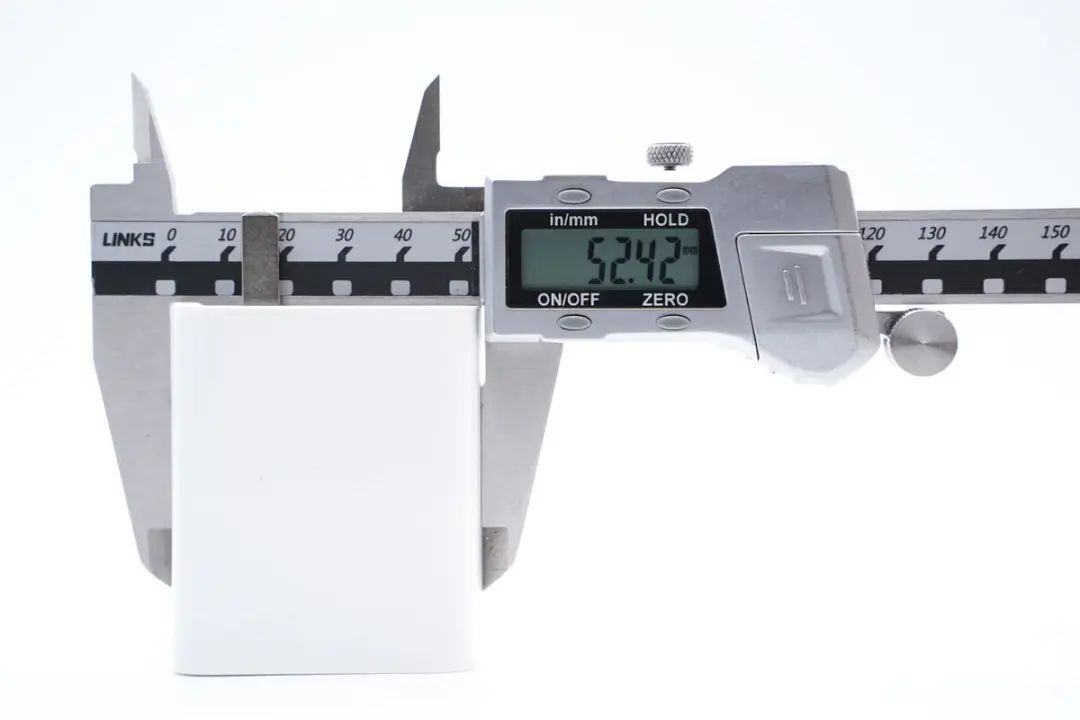

宽度为52.42mm。

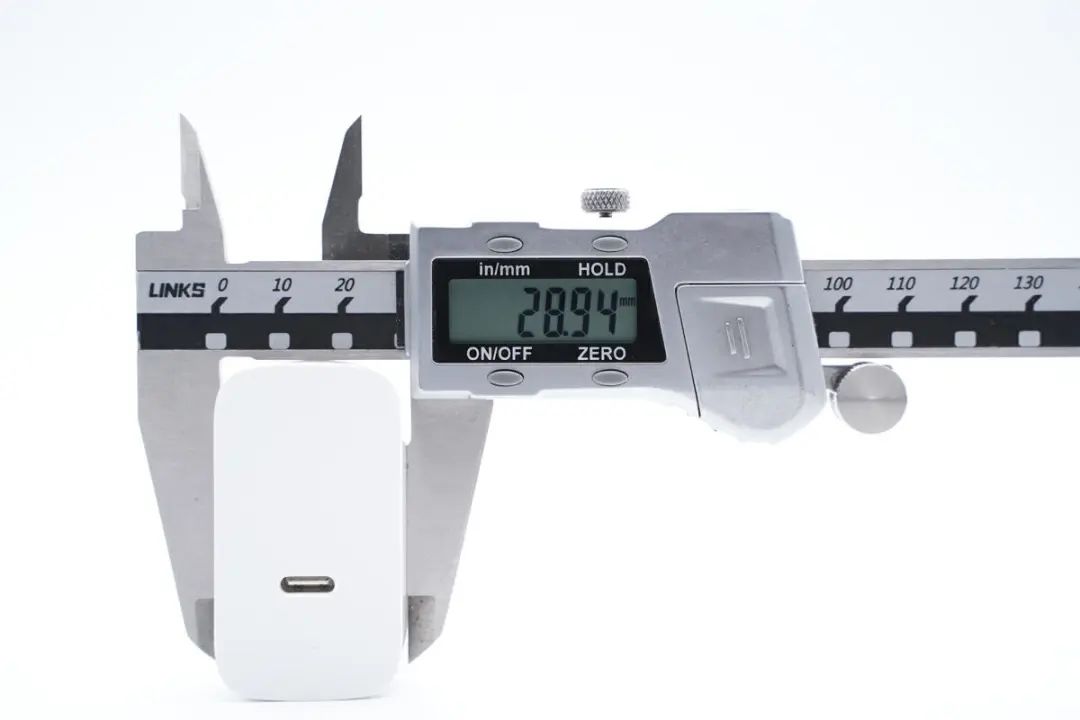

厚度为28.94mm。

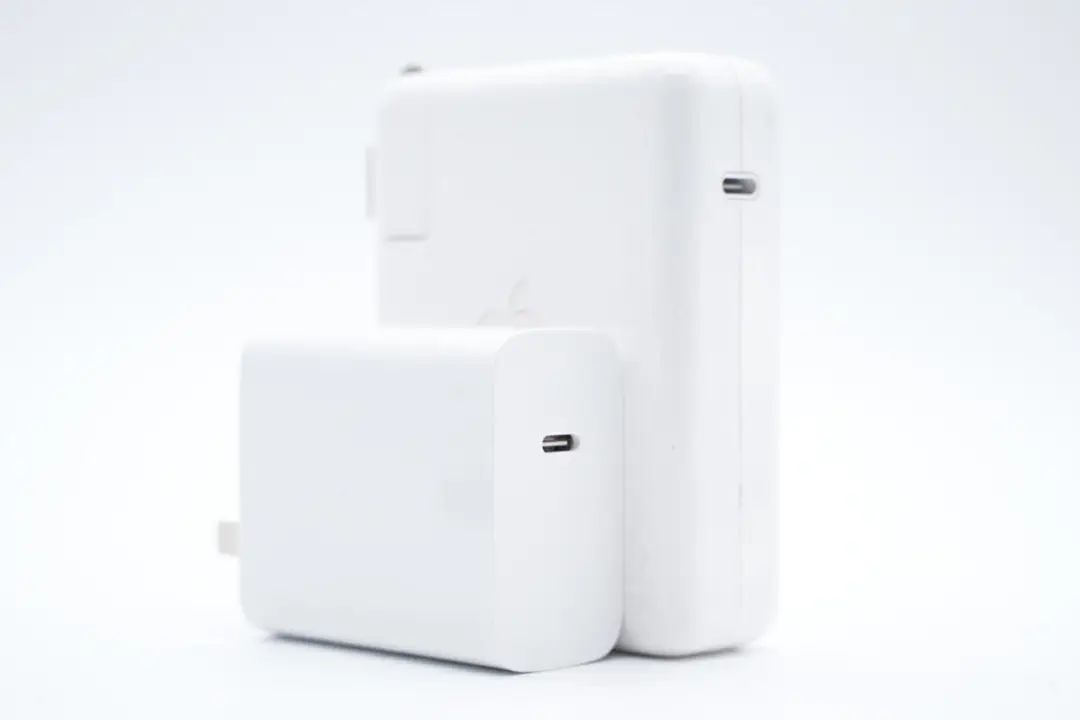

和苹果140W充电器直观对比，体积优势明显。

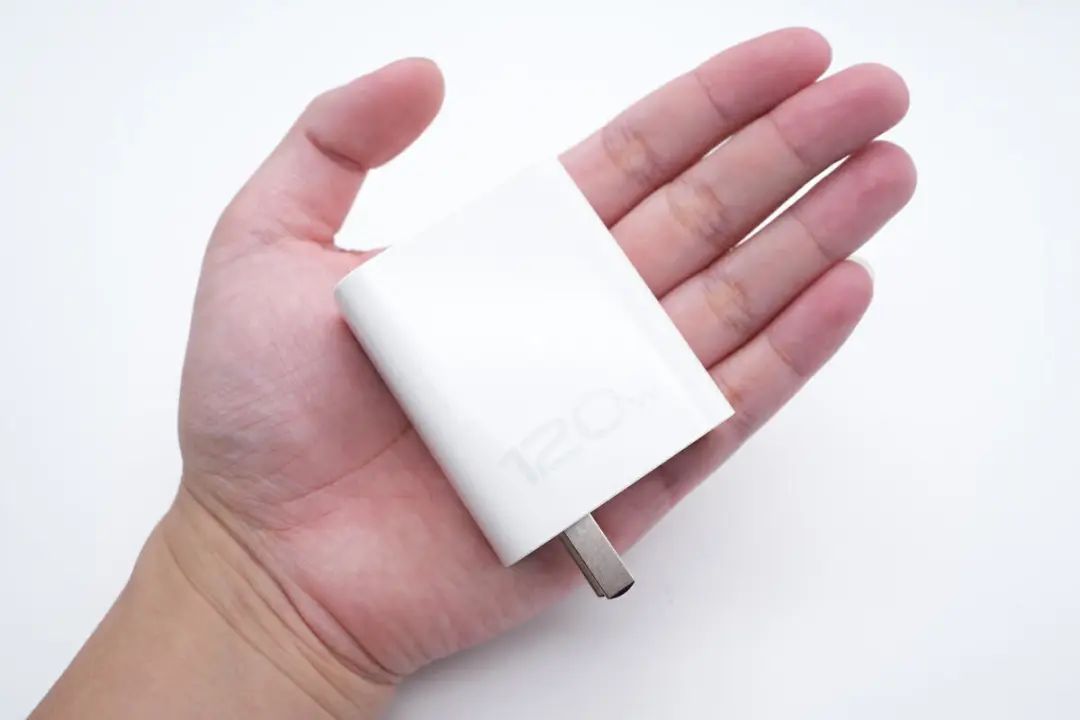

拿在手上的大小直观感受。

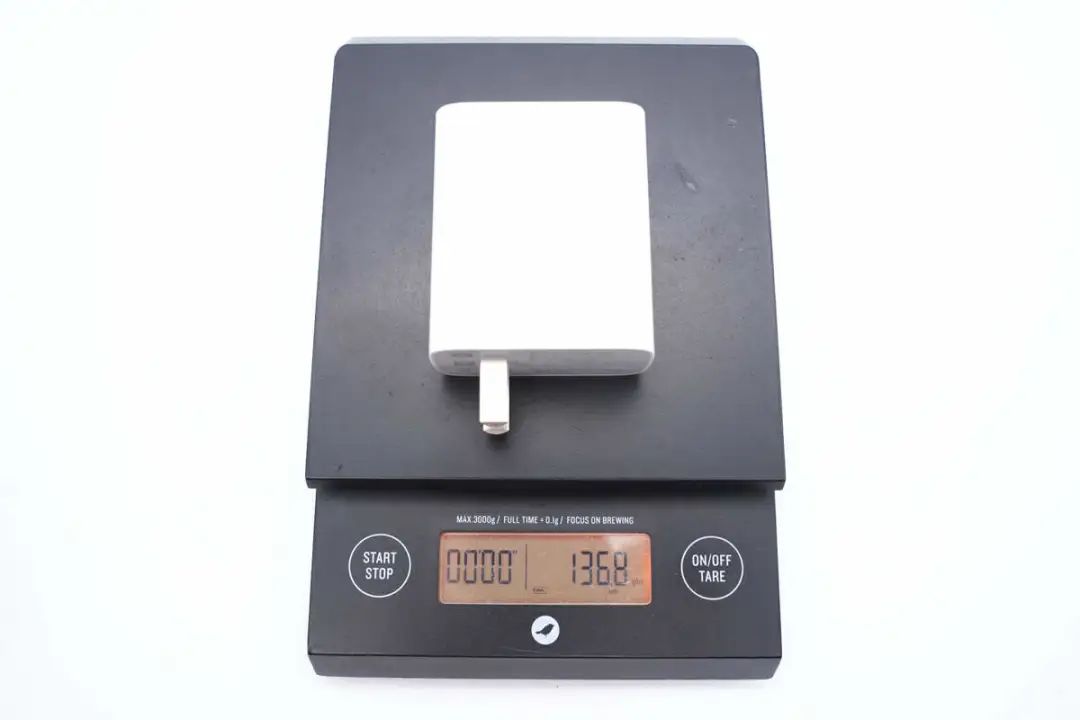

另外测得充电器净重约为137g。

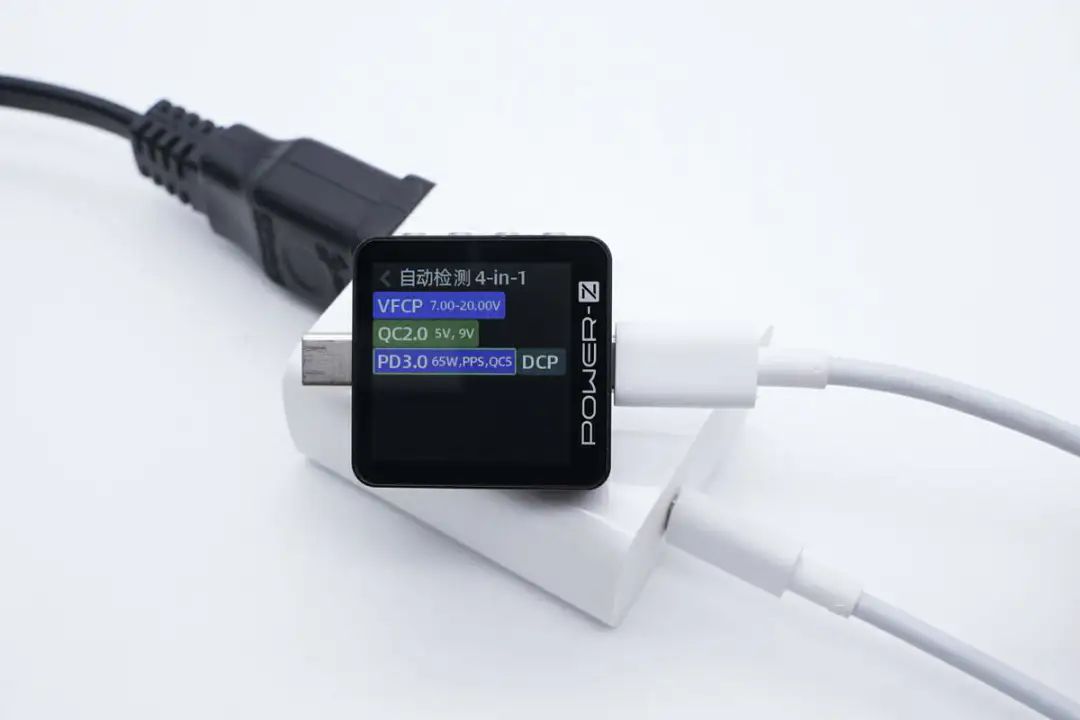

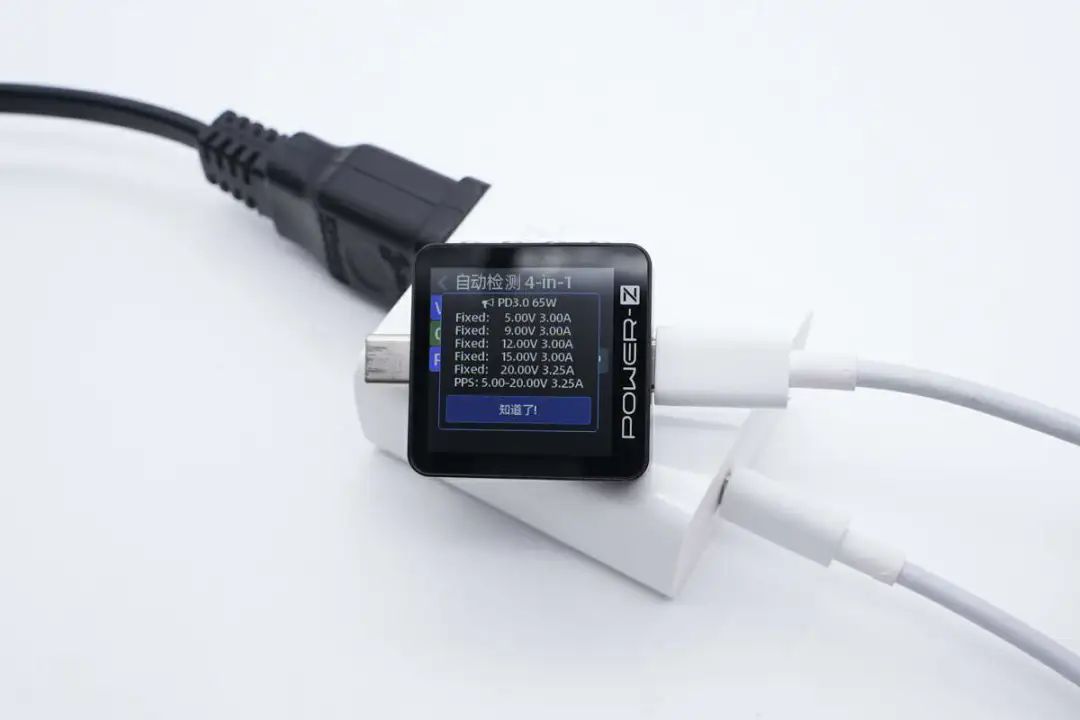

使用ChargerLAB POWER-Z KM003C检测USB-C口输出协议，显示支持VFCP、QC2.0、PD3.0、PPS、QC5、DCP多项充电协议。
此外PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-20V3.25A一组PPS电压档位。
iQOO 120W超快闪充迷你充电器拆解
看完了iQOO这款超快闪充迷你充电器的外观和测试，下面就进行拆解，看看内部的设计和方案。

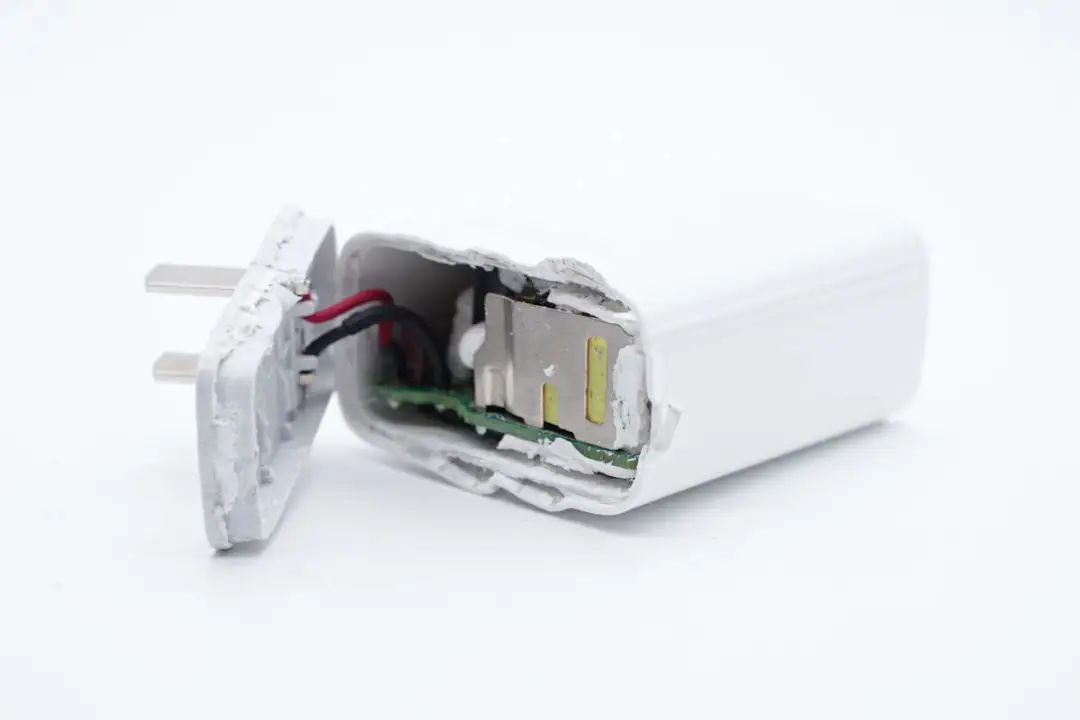

首先沿插脚侧面板接缝撬开充电器外壳。

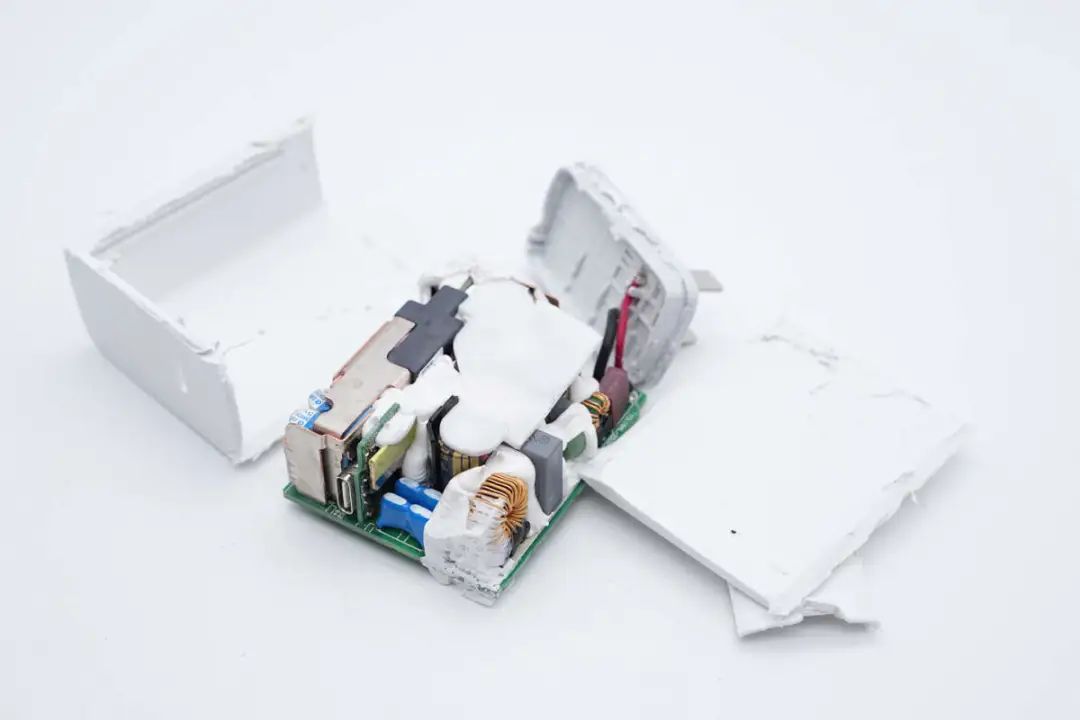

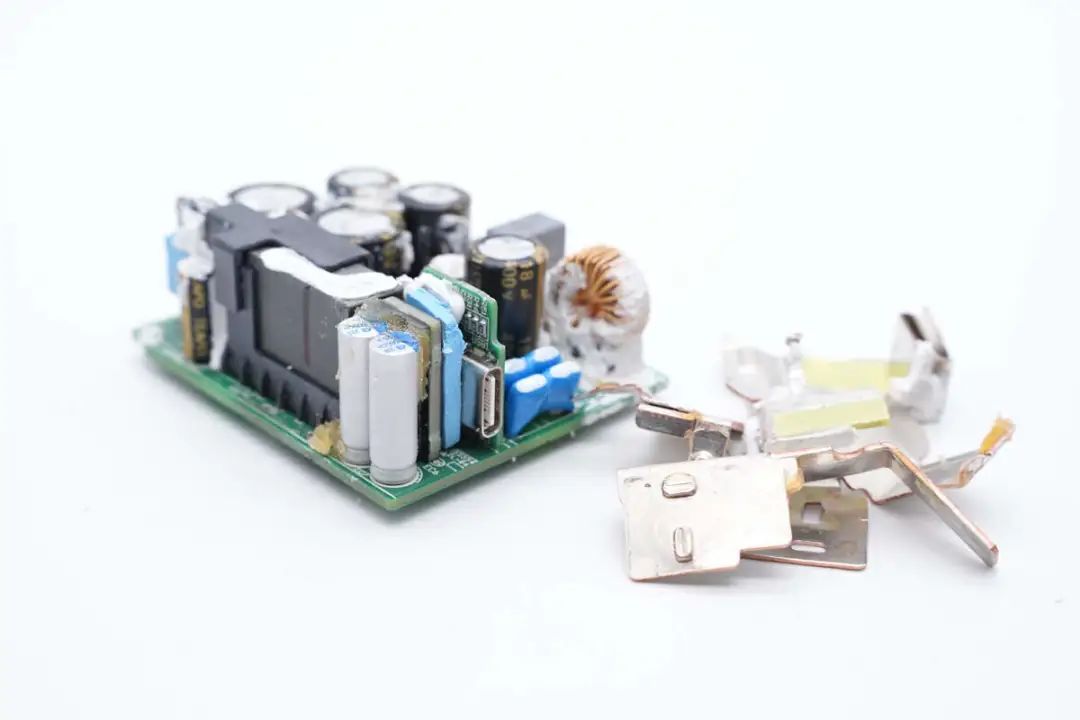

PCBA模块通过胶水固定到外壳内部，切开外壳取出PCBA模块。

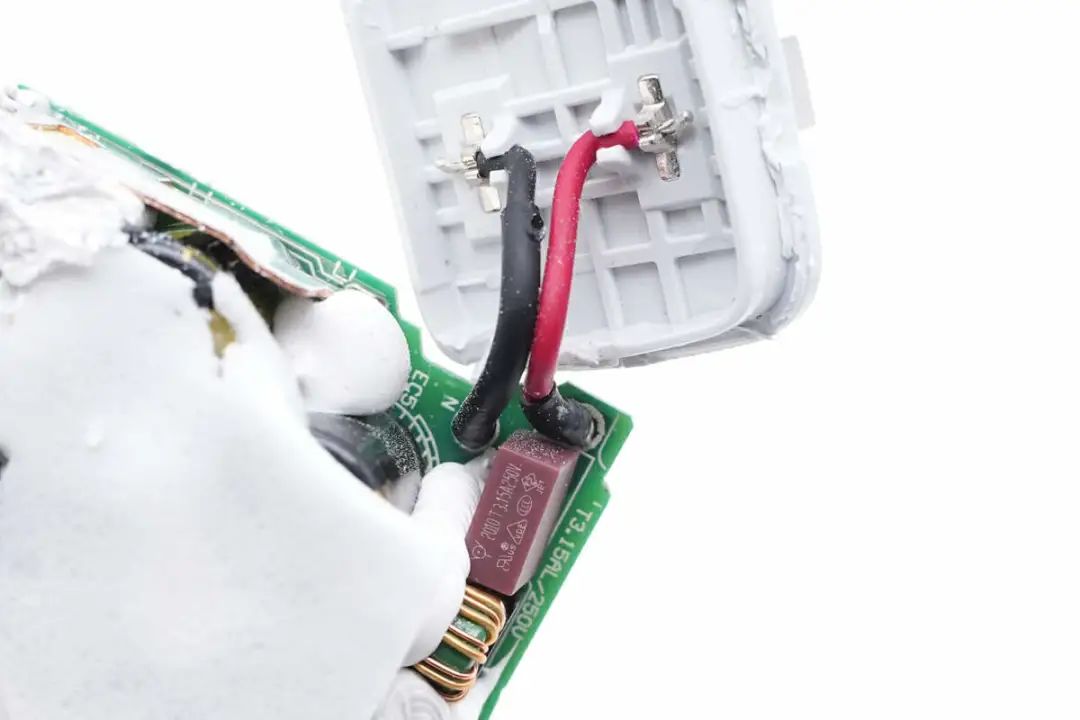

导线压接连接到插脚，焊接到PCBA模块供电。

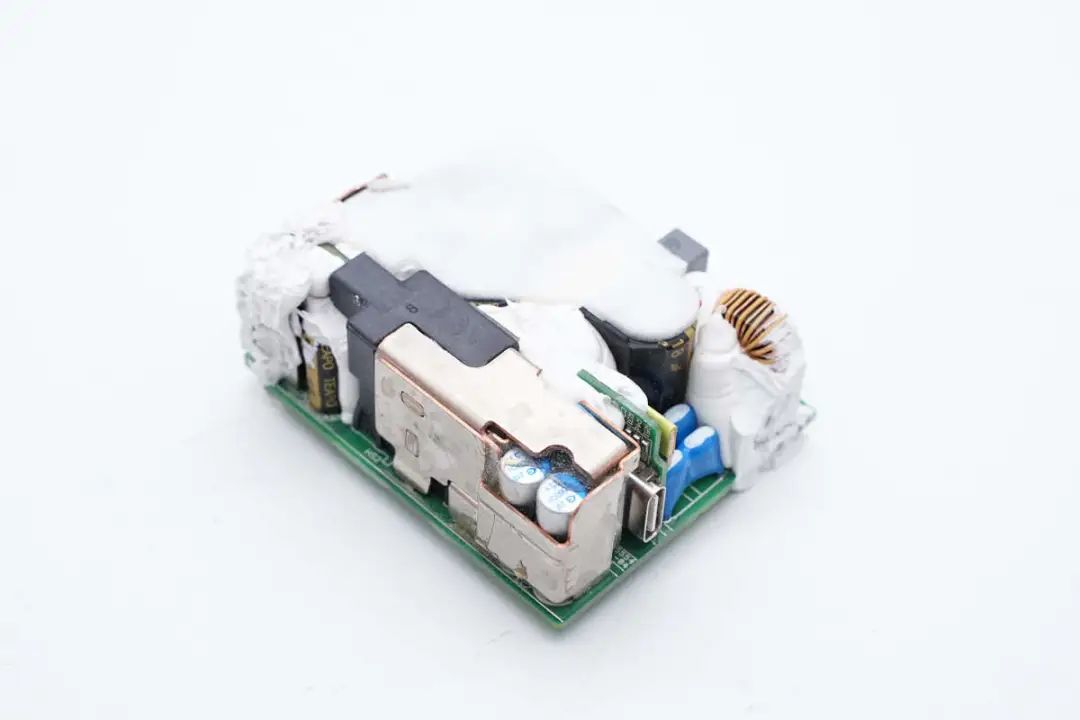

PCBA模块涂胶固定成为一个整体，并加强散热。

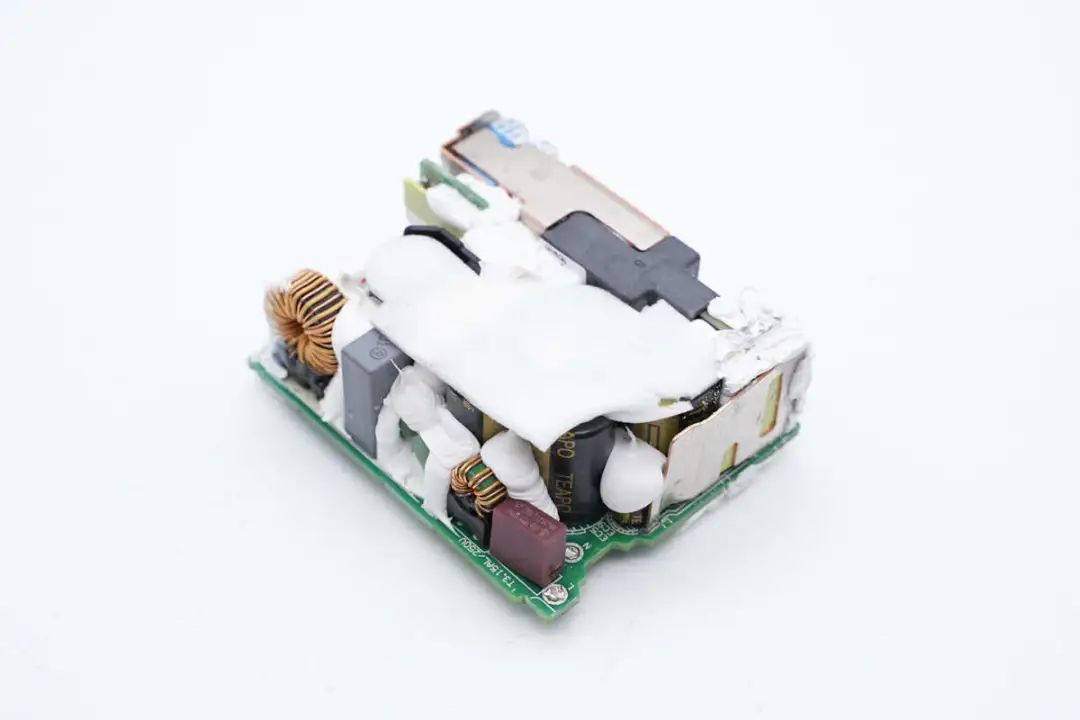

输入端电容等元器件也通过胶水固定。

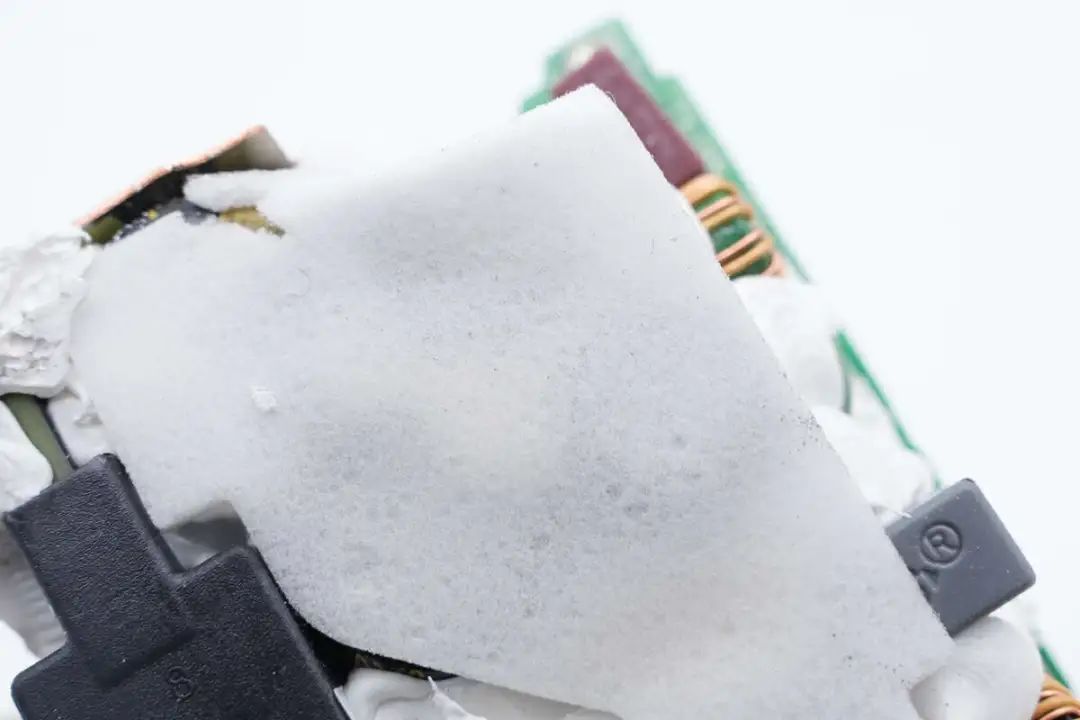

高压滤波电容顶部粘贴泡棉胶。

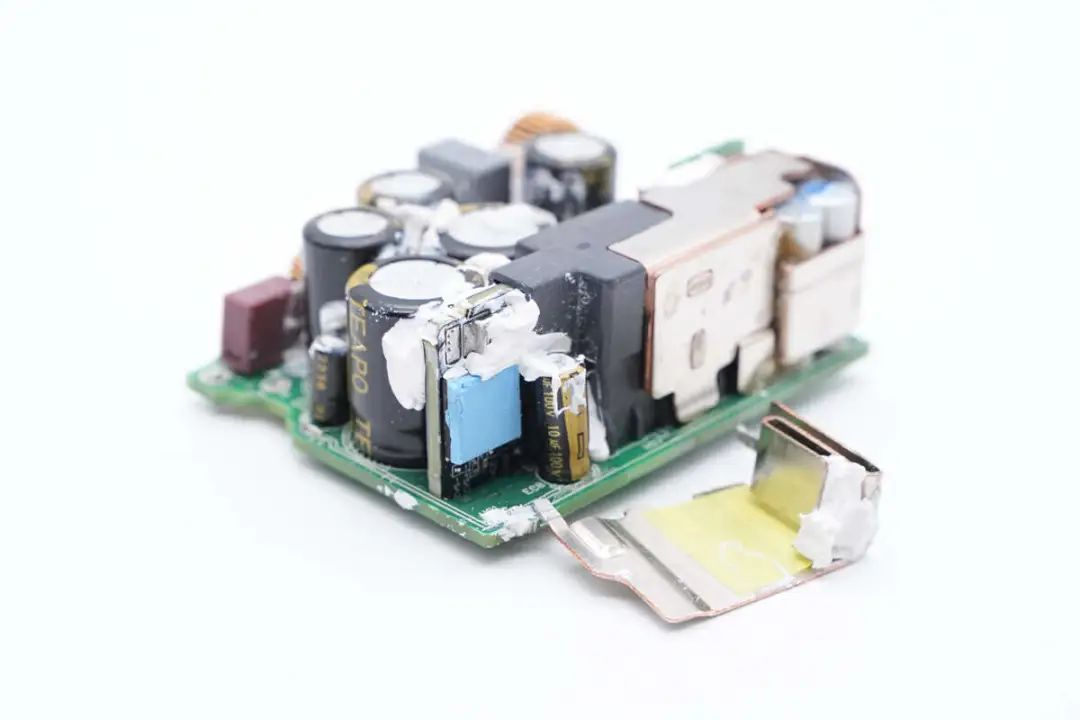

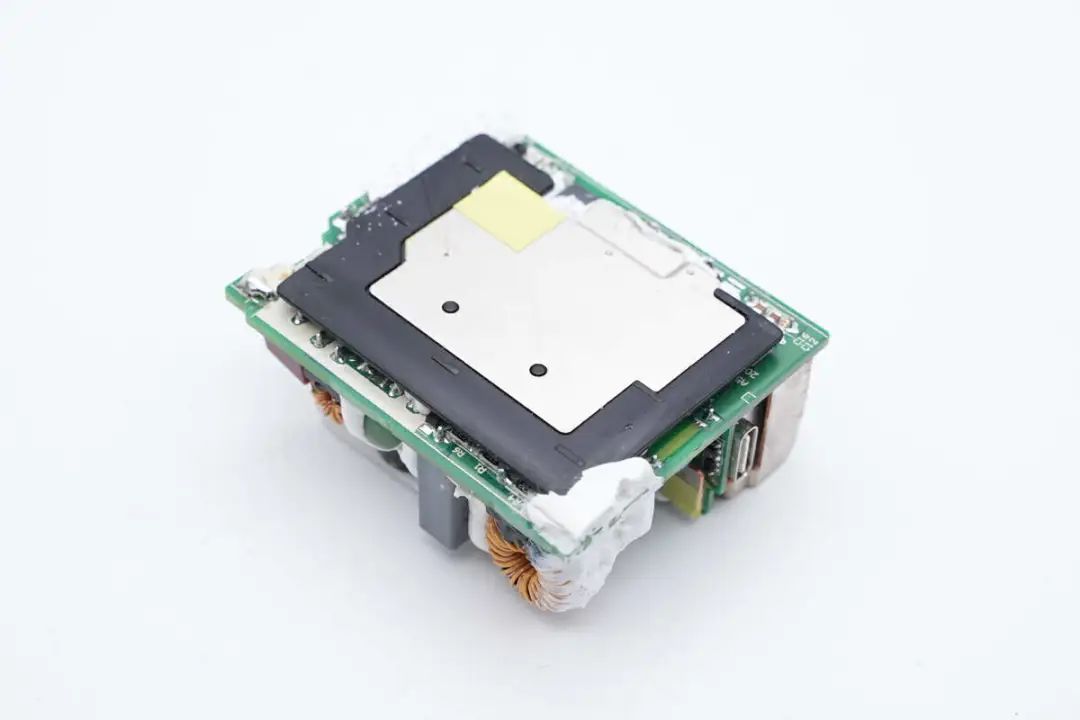

PCBA模块背面粘贴黑色塑料隔离板和金属散热片。

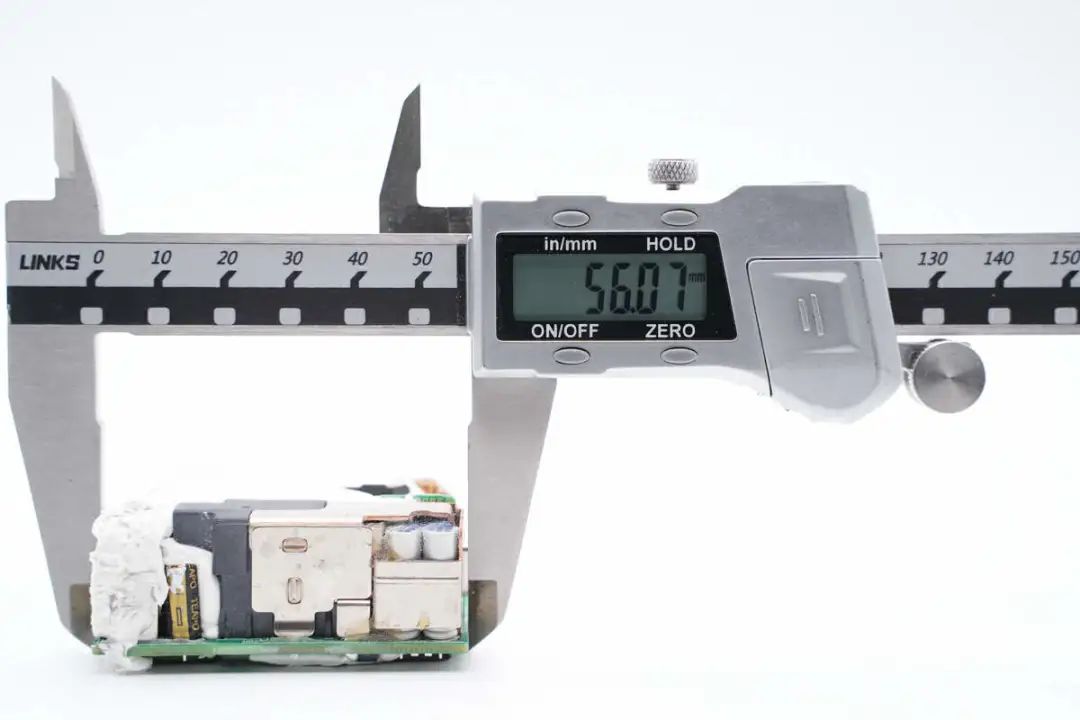

使用游标卡尺测得PCBA模块长度约为56.07mm。

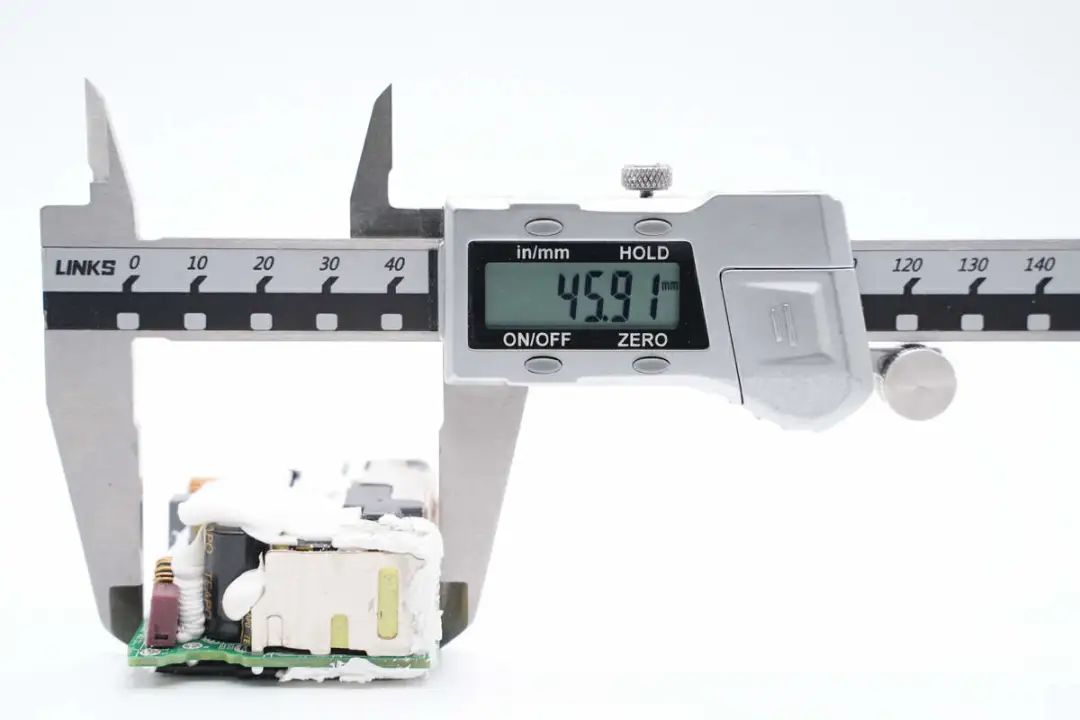

PCBA模块宽度约为45.91mm。

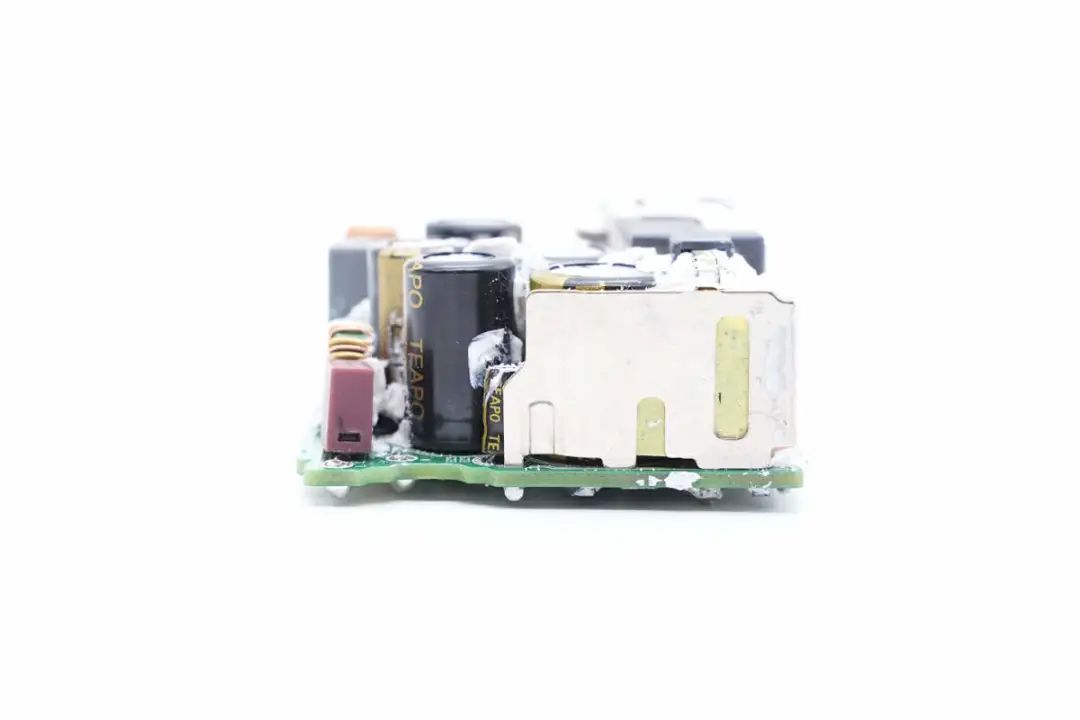

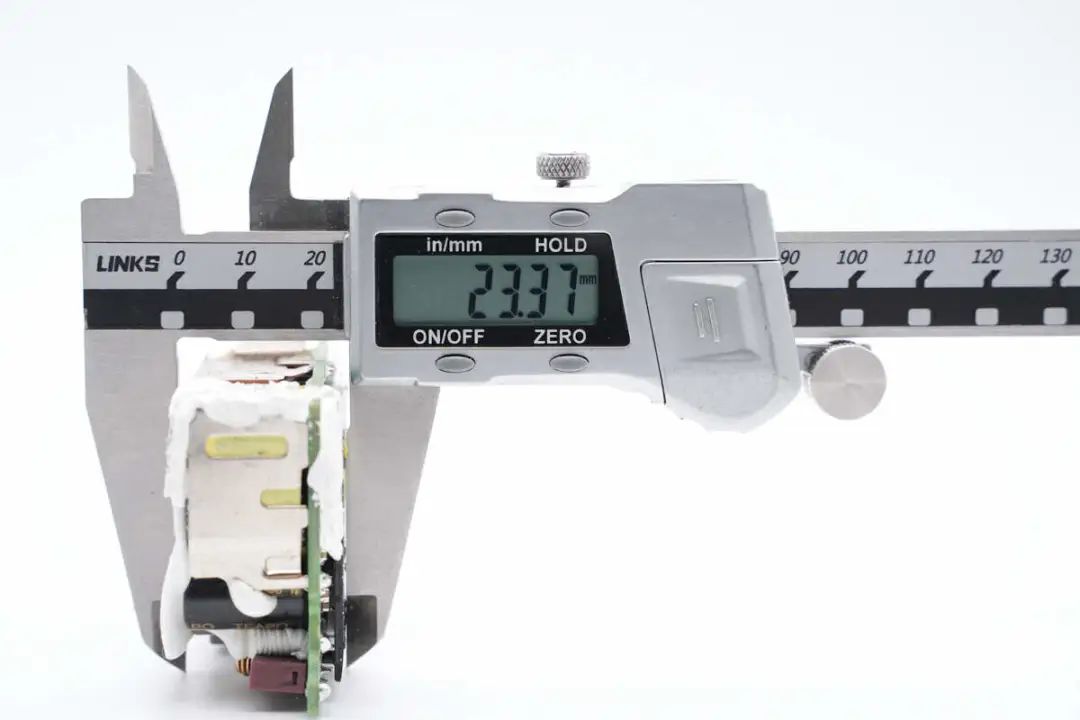

PCBA模块厚度约为23.37mm。

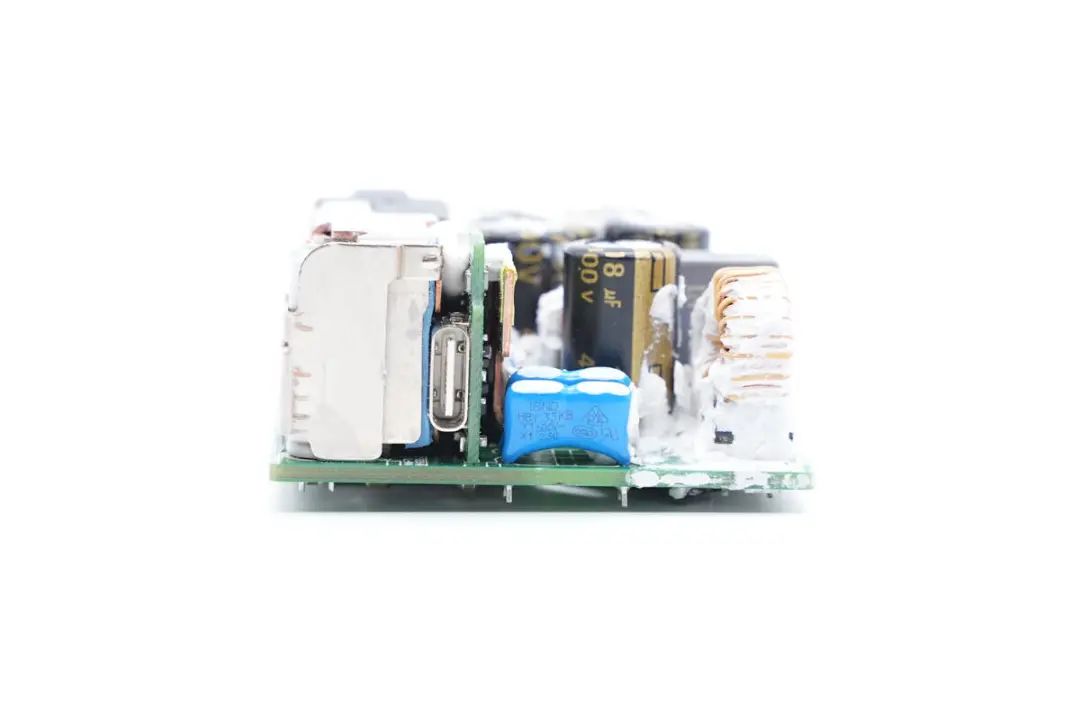

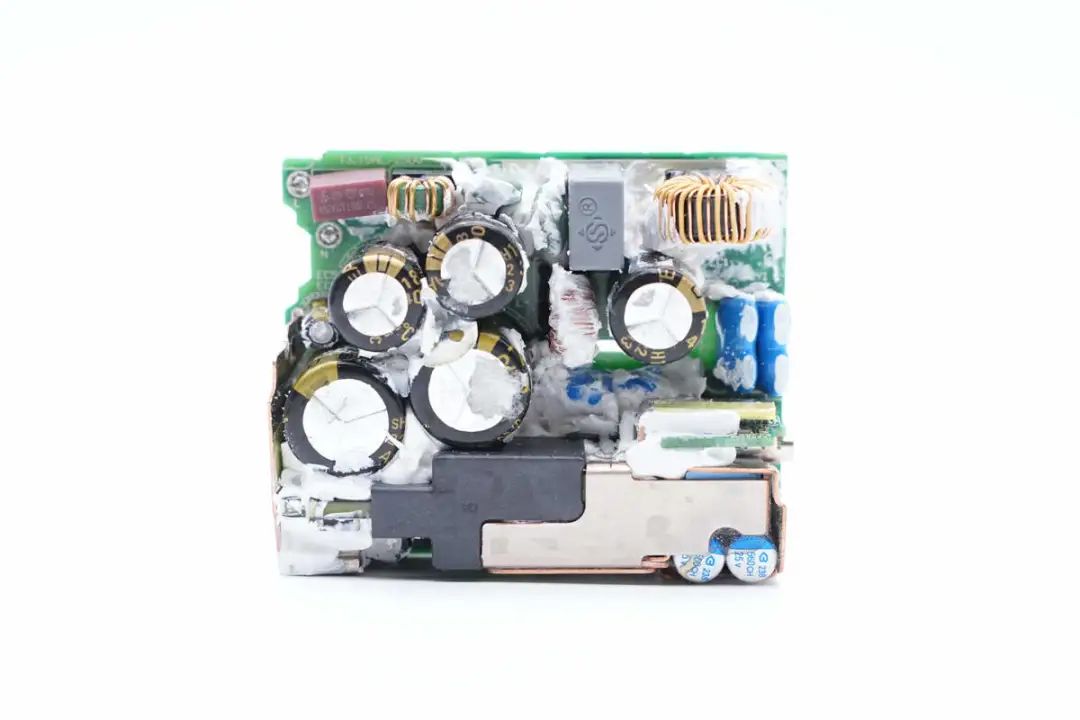

PCBA模块正面一览，左上角焊接输入保险丝，EMI滤波电路，下方焊接高压滤波电容，底部为平面变压器，右下角焊接输出滤波电容，上方焊接USB-C输出小板和蓝色Y电容。

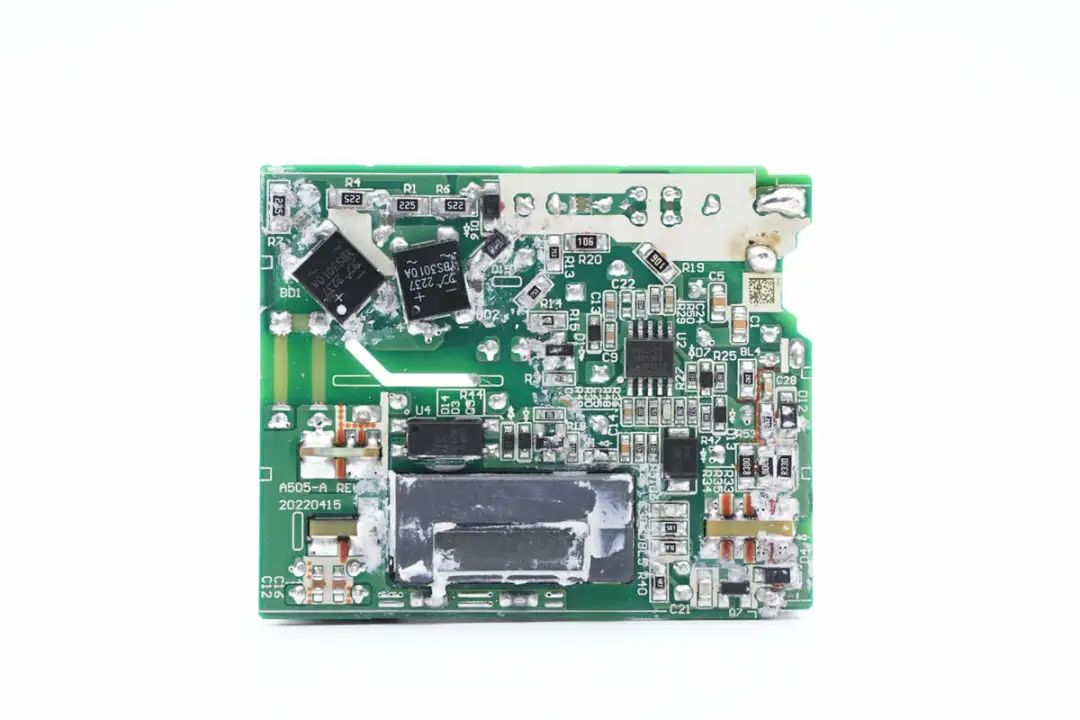

PCBA模块背面焊接整流桥，初级主控芯片和反馈光耦，PCBA镂空放置平面变压器磁芯，降低整体厚度。
通过对PCBA模块的观察发现，iQOO这款120W采用反激架构设计，输出电压由协议芯片通过光耦进行控制，实现宽范围电压输出，下面我们就从输入端开始了解各个元器件的信息。

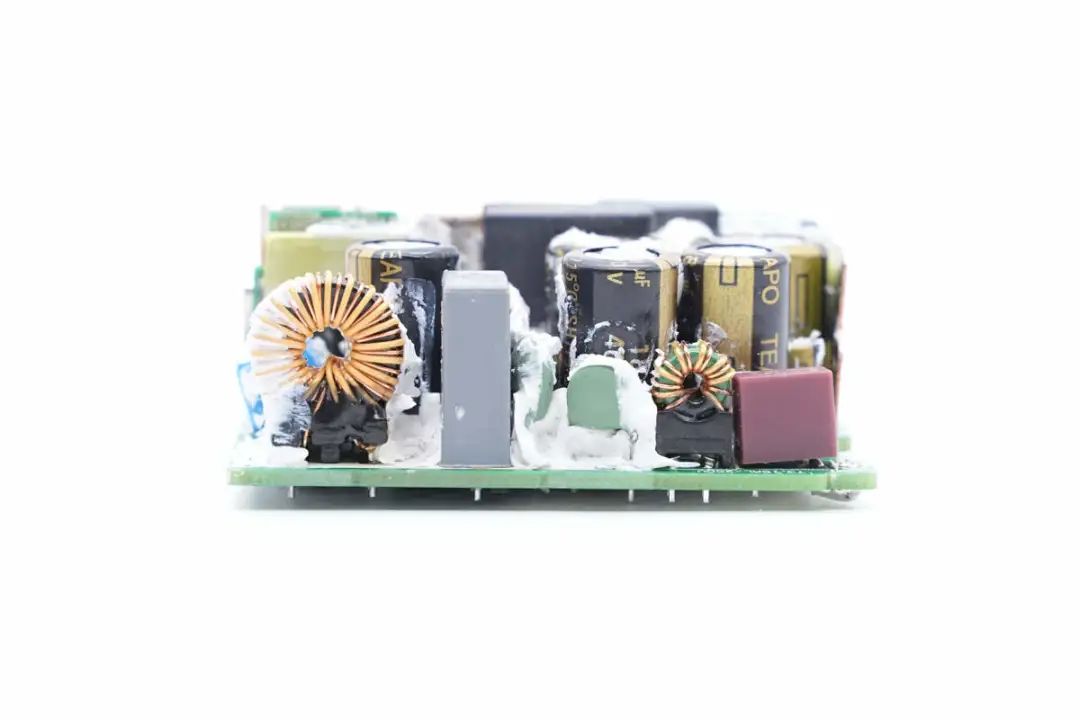

输入端焊接保险丝，共模电感，NTC热敏电阻，安规X2电容和共模电感。

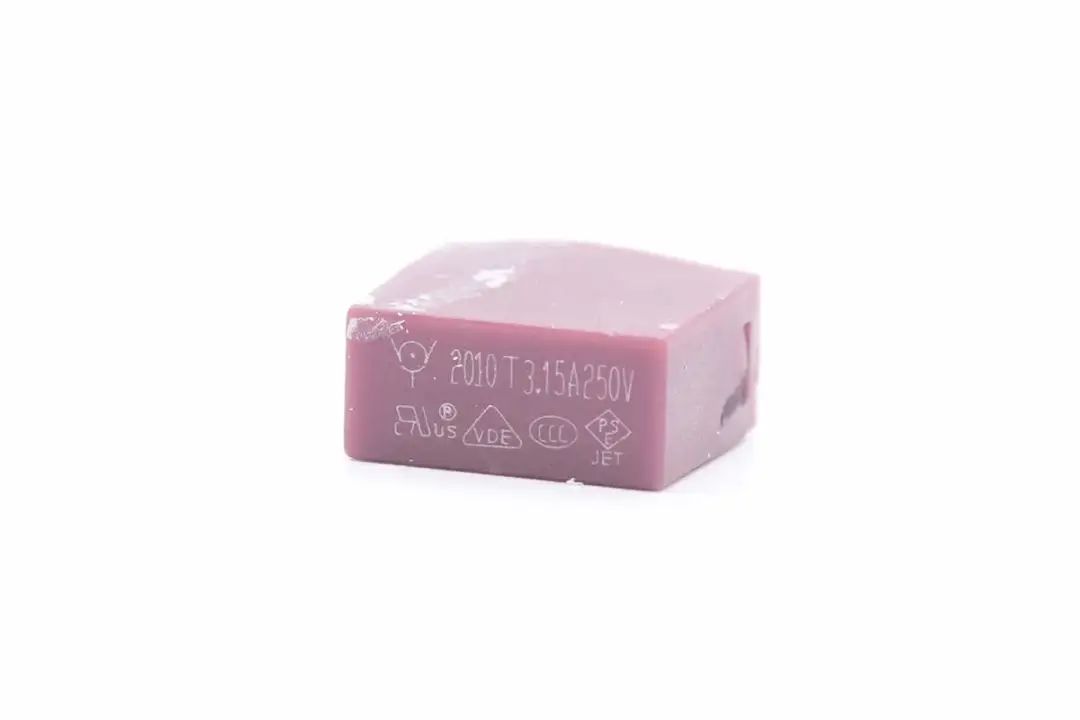

输入端延时保险丝来自华德电子，规格为3.15A 250V。

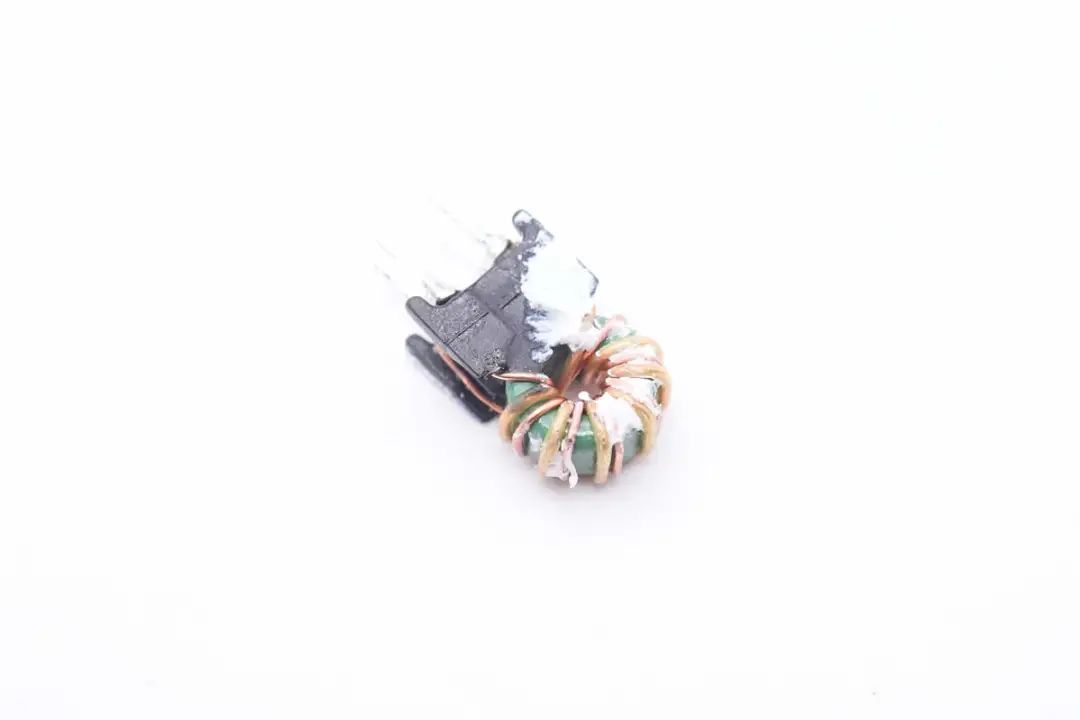

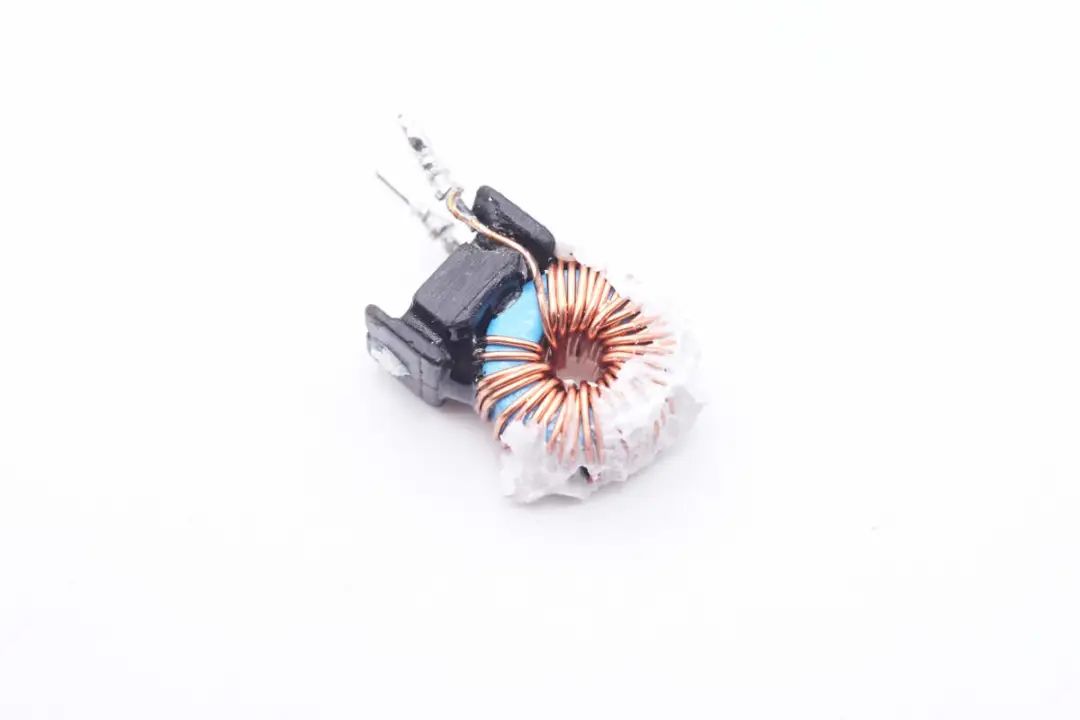

第一级共模电感采用漆包线和绝缘线绕制，底部焊接固定绝缘支架。

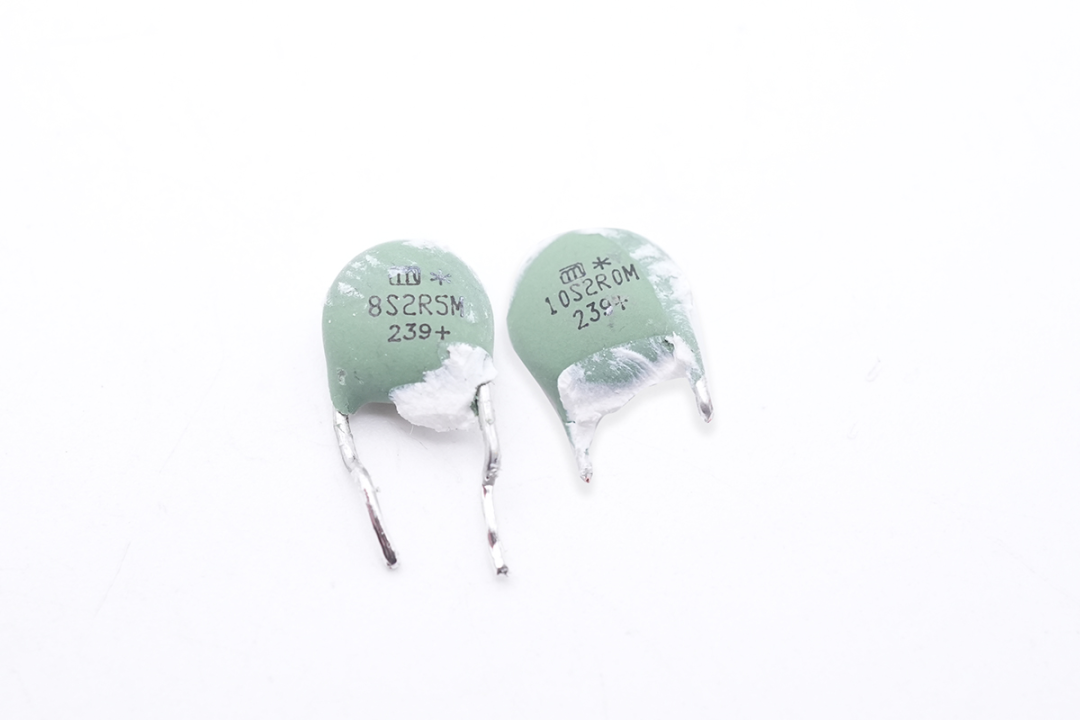

两颗NTC热敏电阻用于抑制充电器插电的浪涌电流。

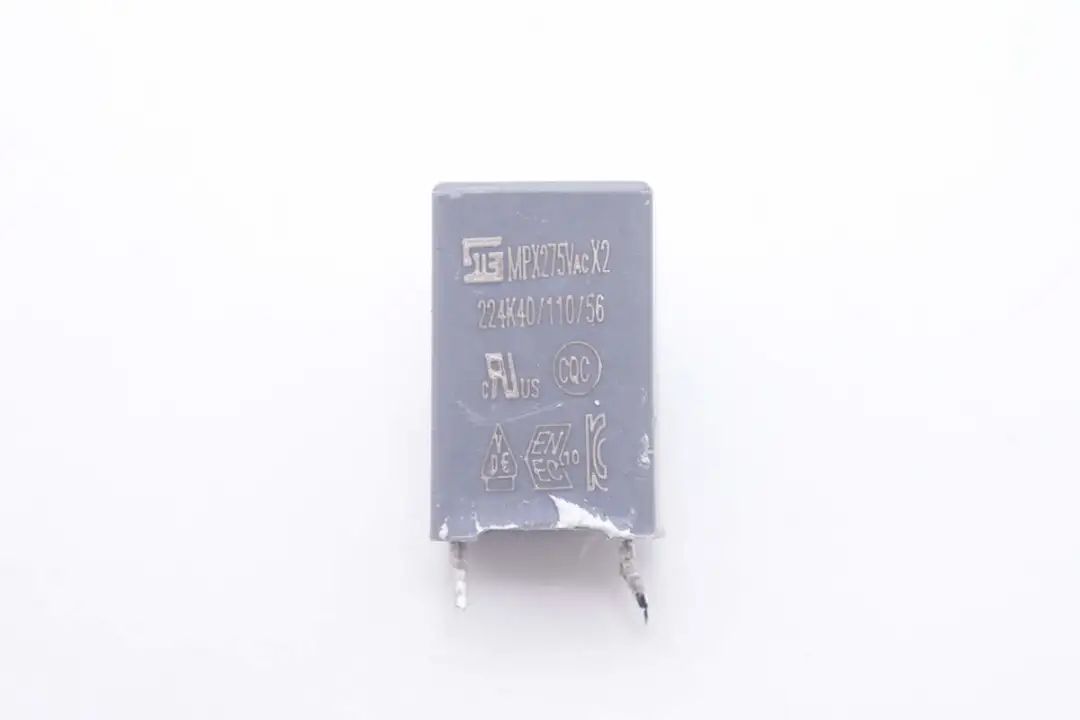

安规X2电容来自STE松田电子，规格为0.22μF。
第二级共模电感采用漆包线和绝缘线绕制，底部同样焊接固定绝缘支架。

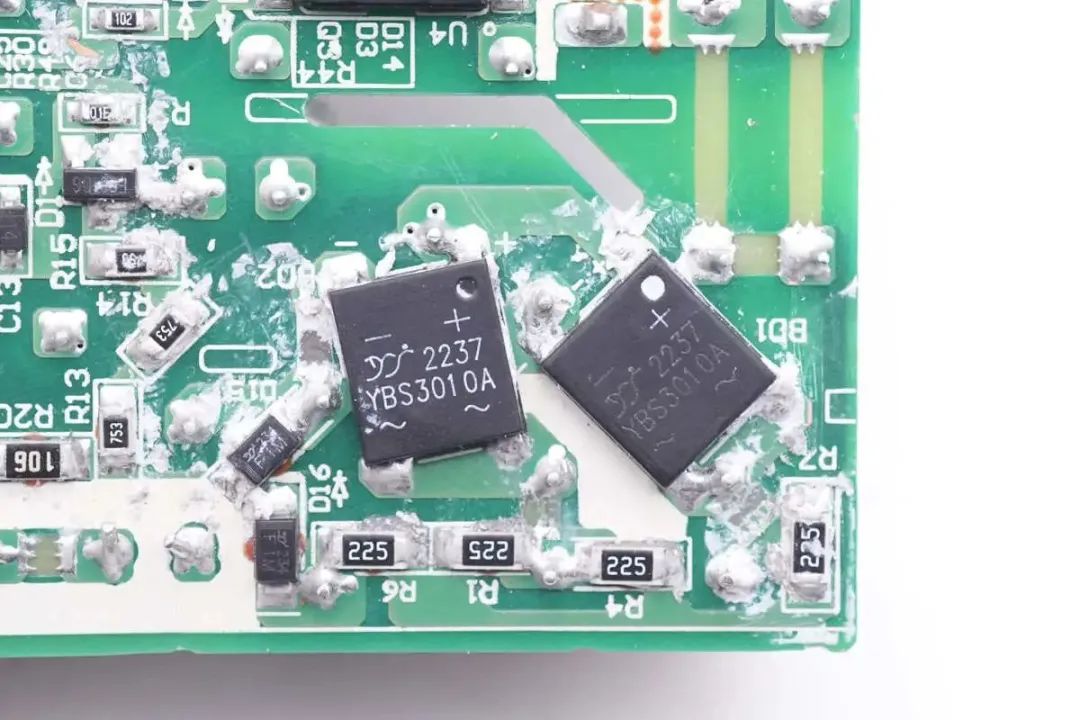

整流桥来自扬杰，型号YBS3010A，规格为3A 1000V，使用两颗半桥连接，均摊发热，降低温升。

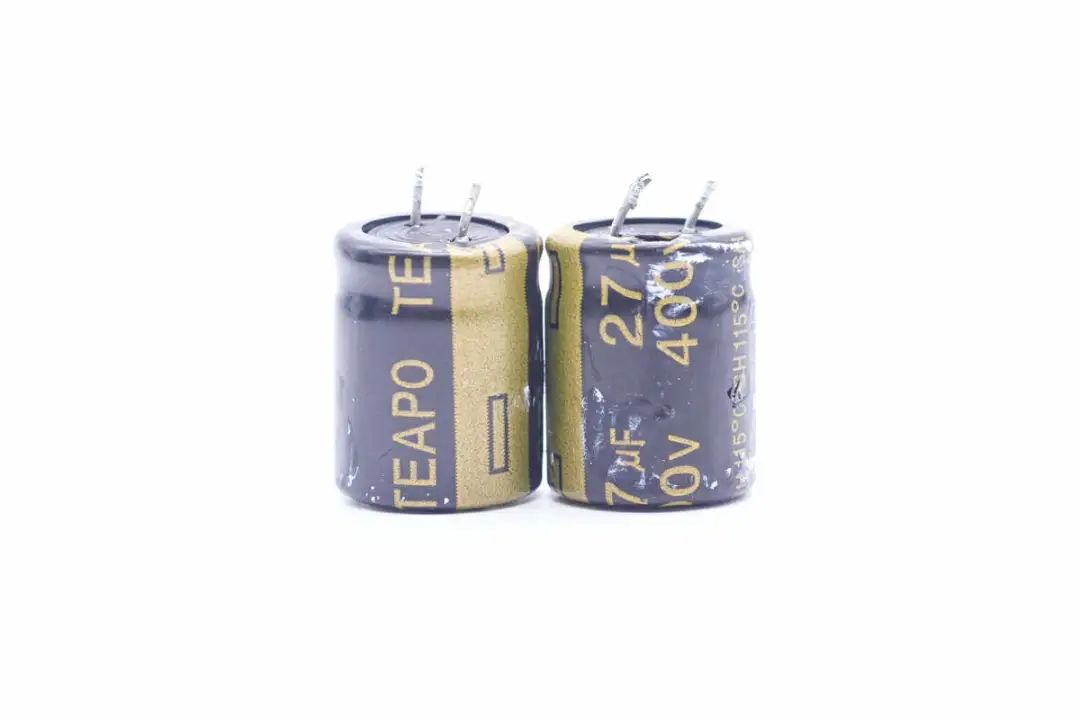

高压滤波电容均来自TEAPO智宝，其中两颗规格为27μF 400V。

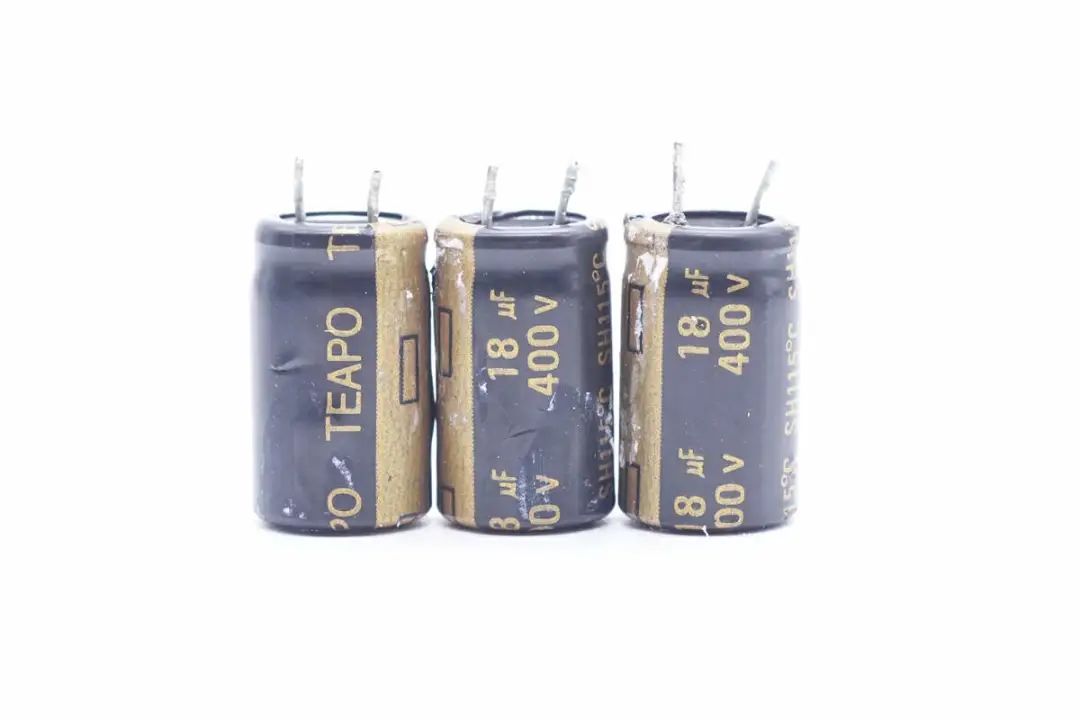

另外三颗滤波电容规格为18μF 400V，总滤波电容容量为108μF。

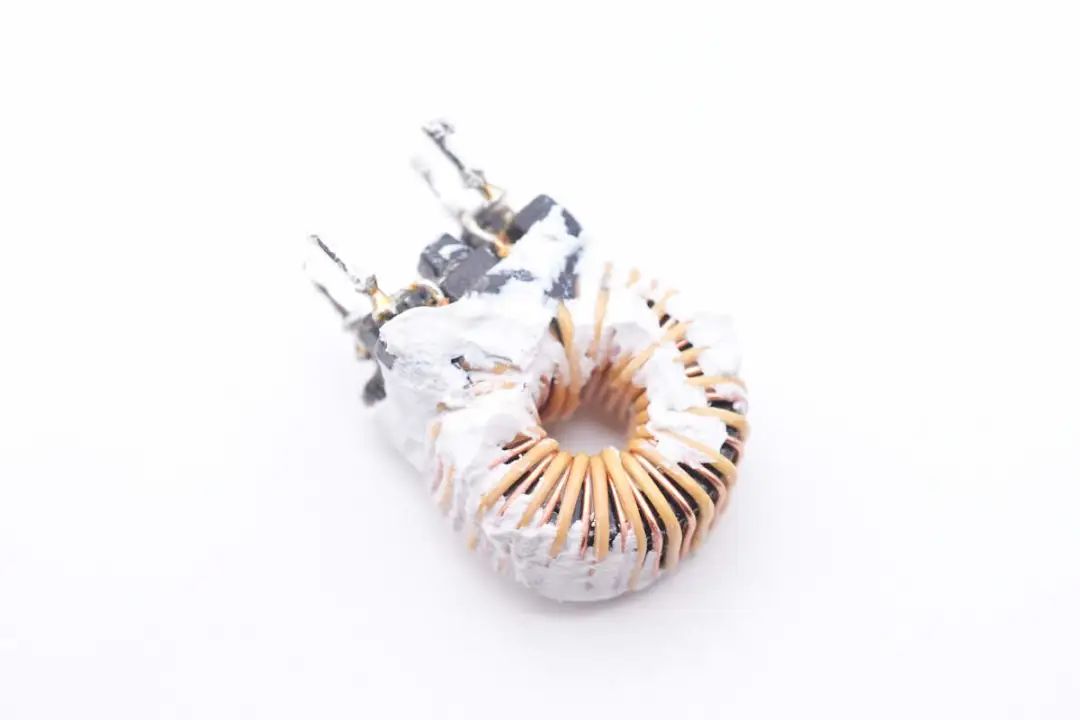

差模电感采用磁环绕制，底部焊接绝缘支架。

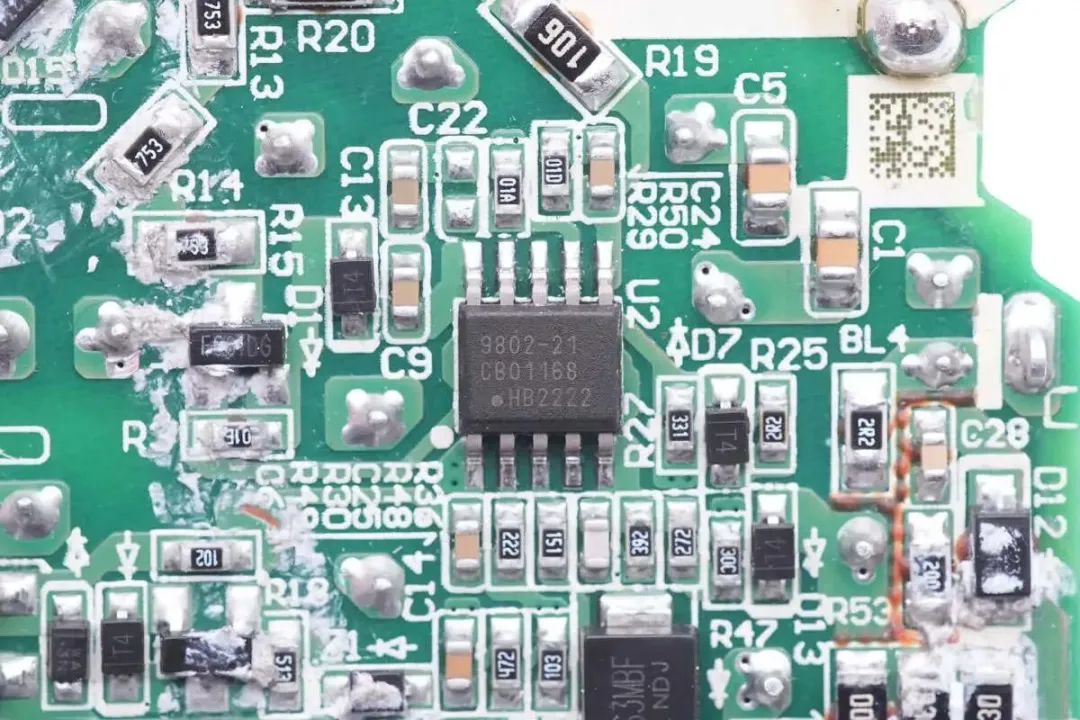

开关电源PWM控制器采用dialog iW9802，是一颗高性能的数字化开关电源反激控制器，支持零电压开关和自适应的多模式控制运行，搭配次级控制器可实现高功率密度和高输出精度的设计。iW9802可搭配Dialog的次级侧控制器共同使用，提供低于20mW的空载功耗。
另一面焊接铜片用于散热。
在平面变压器PCB上，初级侧的开关管粘贴蓝色导热垫，通过纯铜散热片散热降温。
次级同步整流管也是同样的设计。

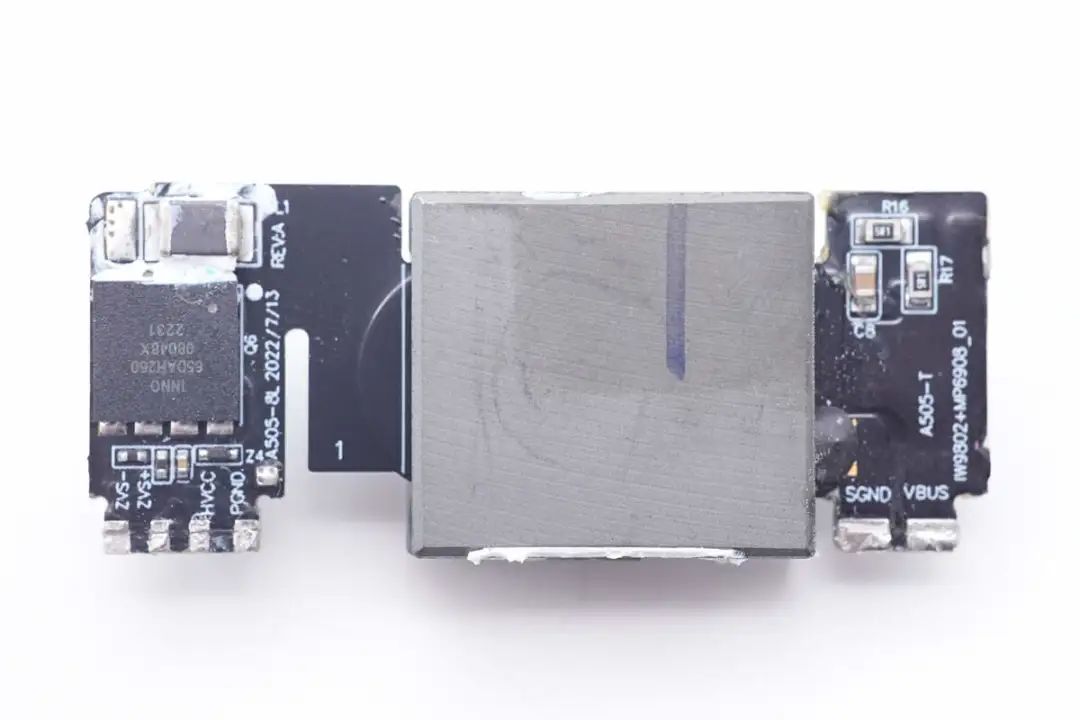

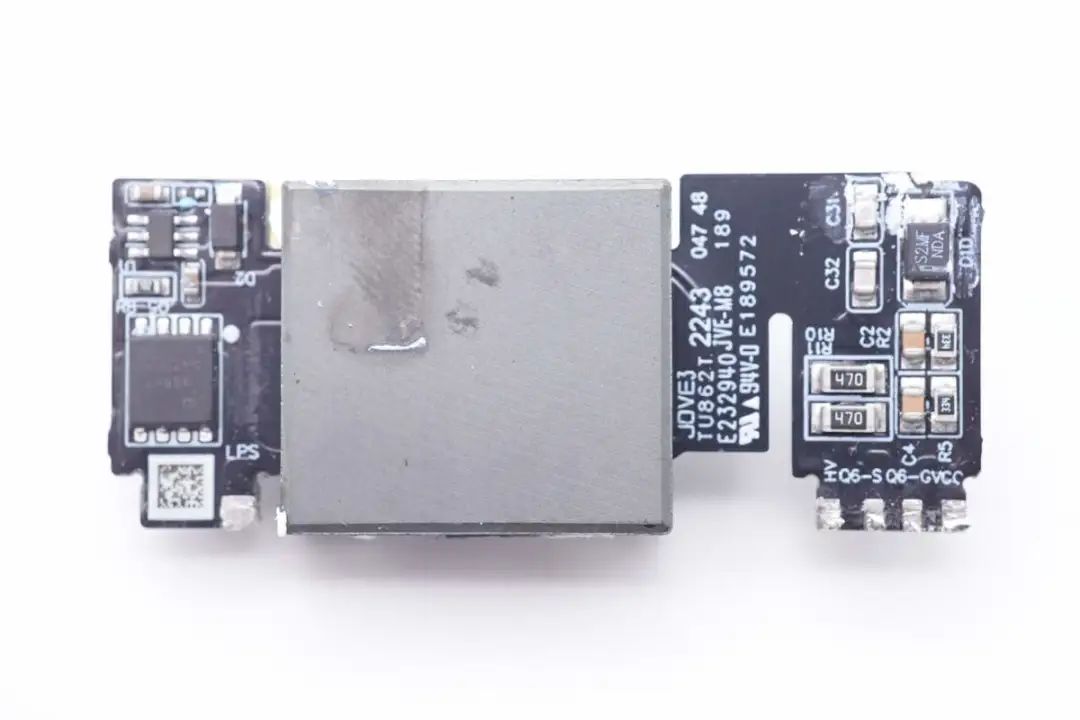

焊接取下平面变压器小板，左侧焊接氮化镓开关管。
翻过来观察，另外一面焊接同步整流控制器和同步整流管。

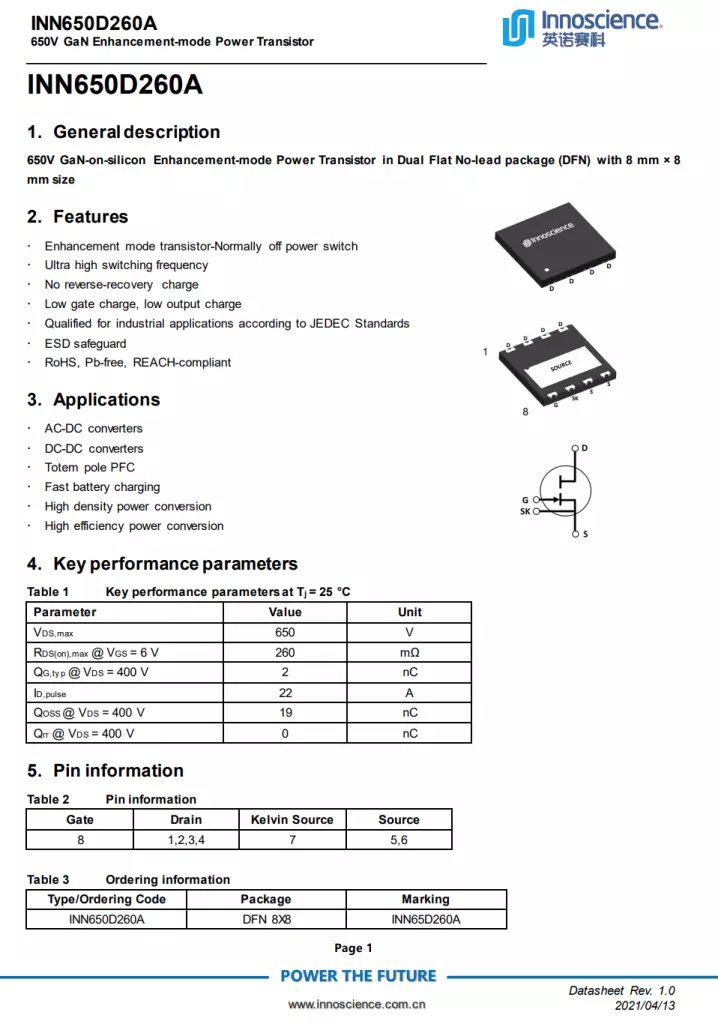

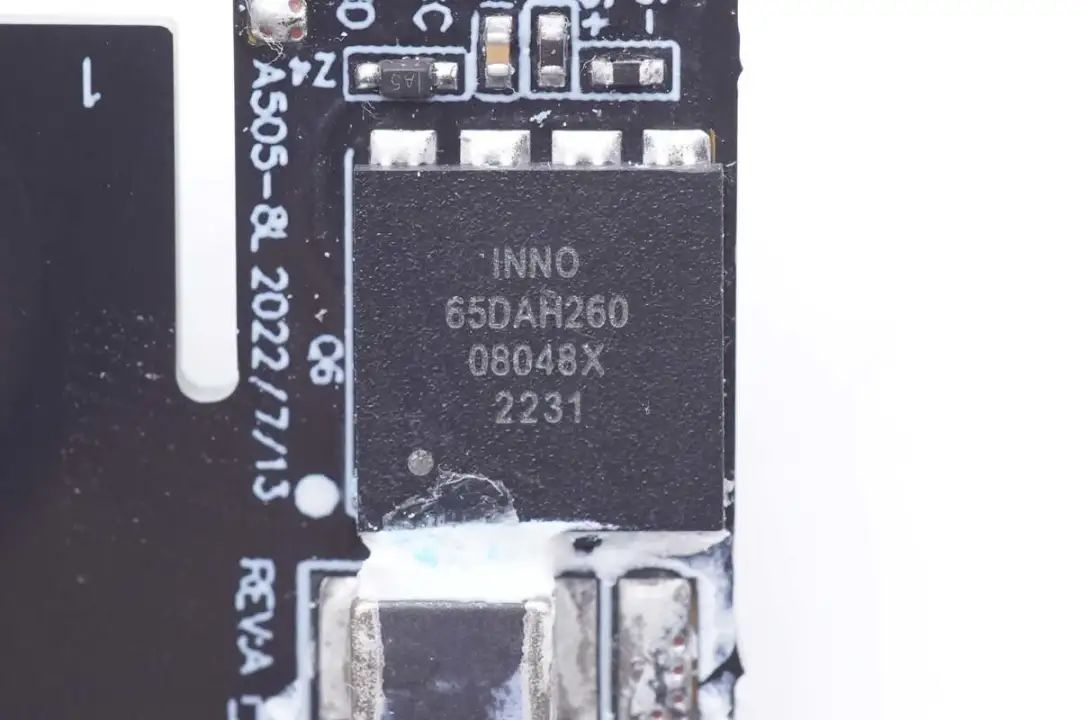

氮化镓开关管来自英诺赛科，型号INN650DAH260，为英诺赛科为奥海定制的料号，参数与INN650D260A相同，额定耐压为650V，导阻260mΩ，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷符合RoHS、无铅、欧盟REACH法规。
英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破1.2亿颗。

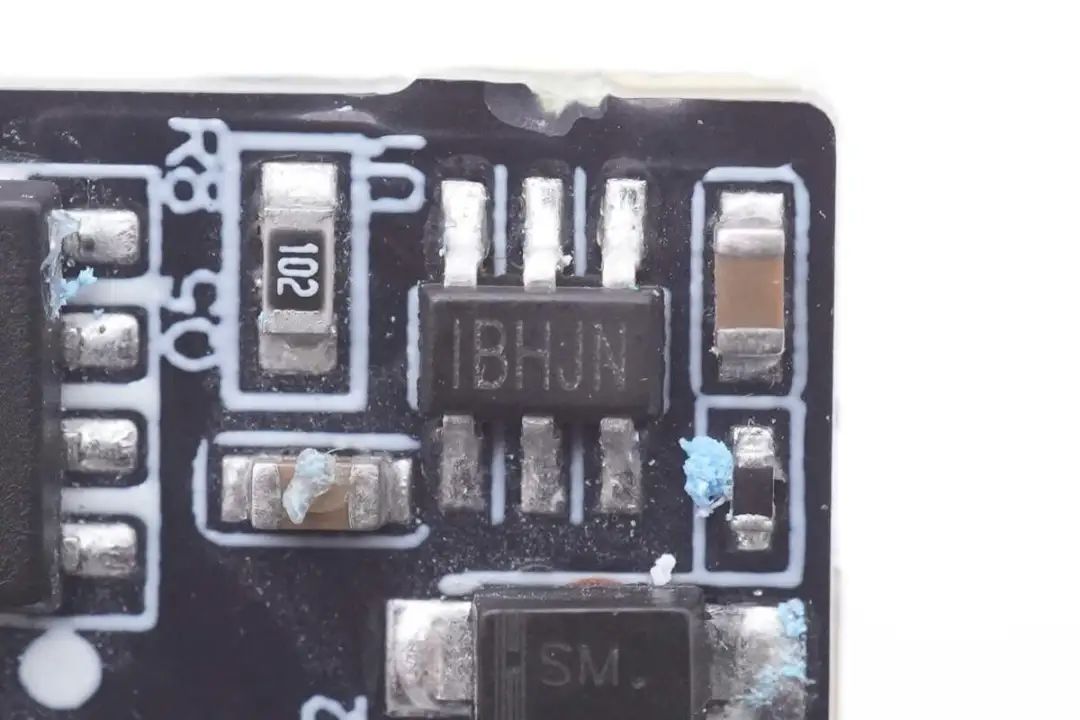

次级同步整流控制器来自MPS，丝印IBHJ，实际型号为MP6908A，最高工作频率为600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通，支持逻辑电压和标准电压同步整流管。

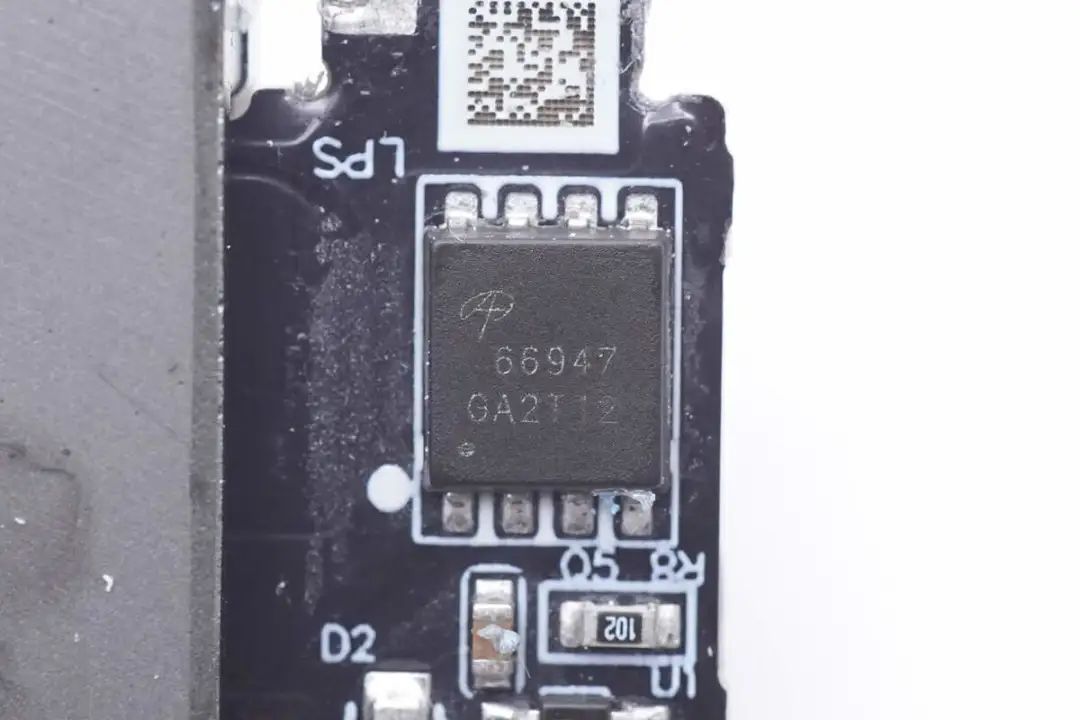

同步整流管来自万代半导体，丝印66947，NMOS，采用DFN5*6封装。

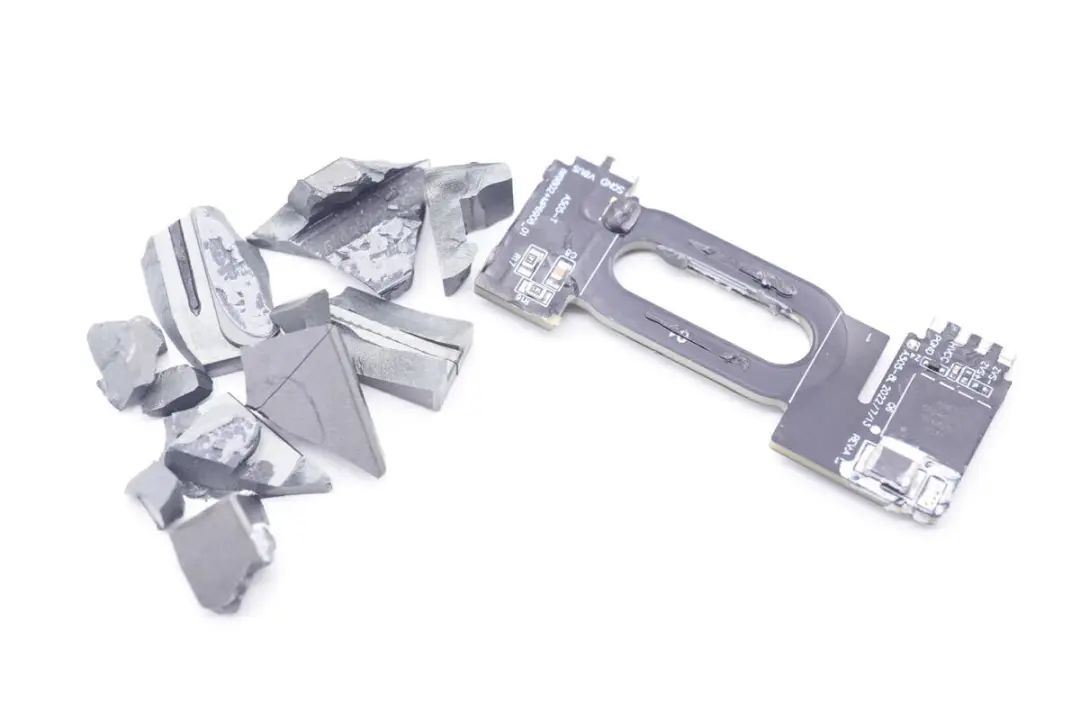

砸碎磁芯，平面变压器跑道型线圈一览。

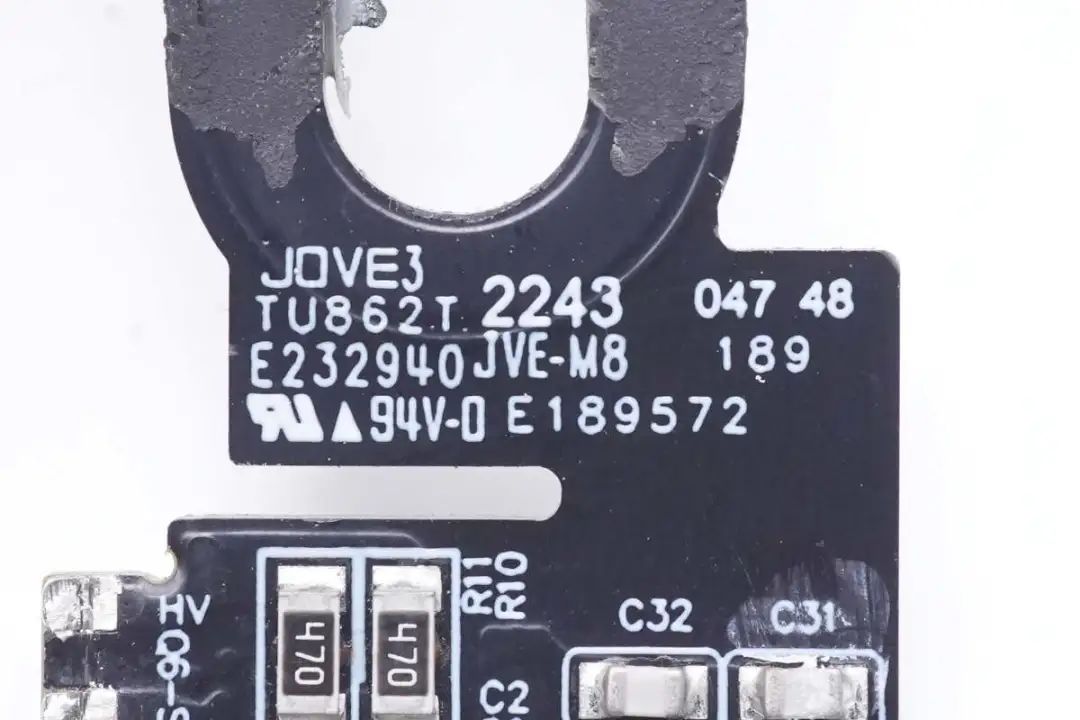

从丝印可以看出平面变压器小板来自JOVE中富电路，是一家专业的线路板生产制造厂家，国家级高新技术企业，公司现已上市。
输出侧焊接滤波固态电容，输出小板，蓝色Y电容和共模电感。

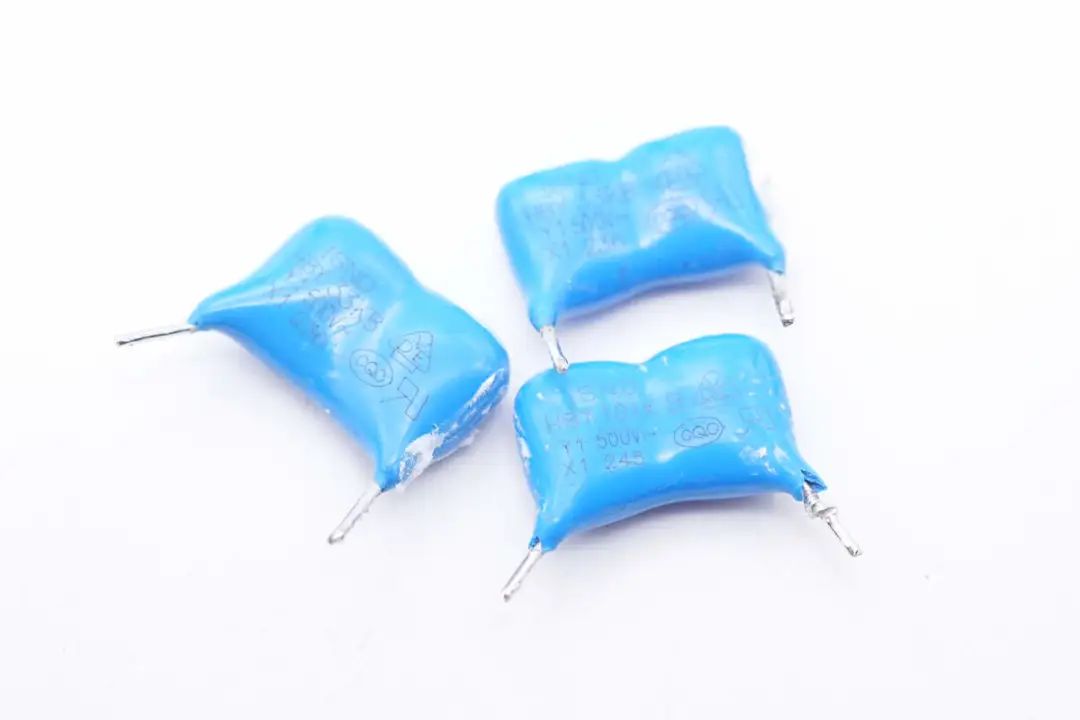

Y电容来自ISND厦门华信安，为串联双重绝缘设计。

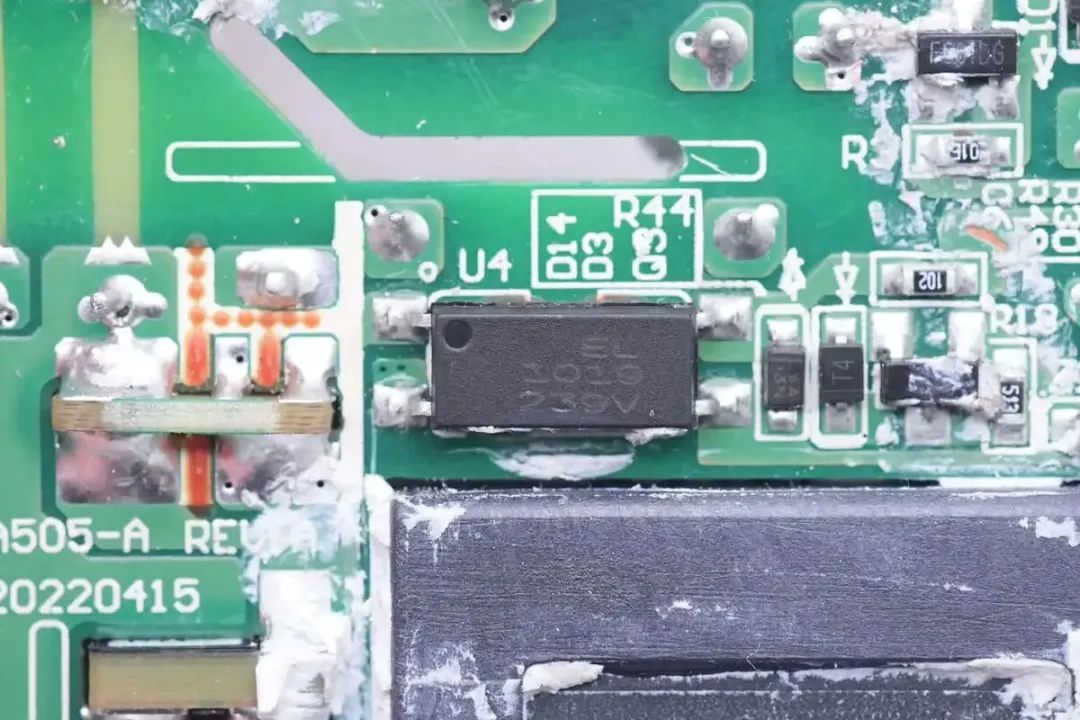

EL1019光耦用于输出电压反馈调节。

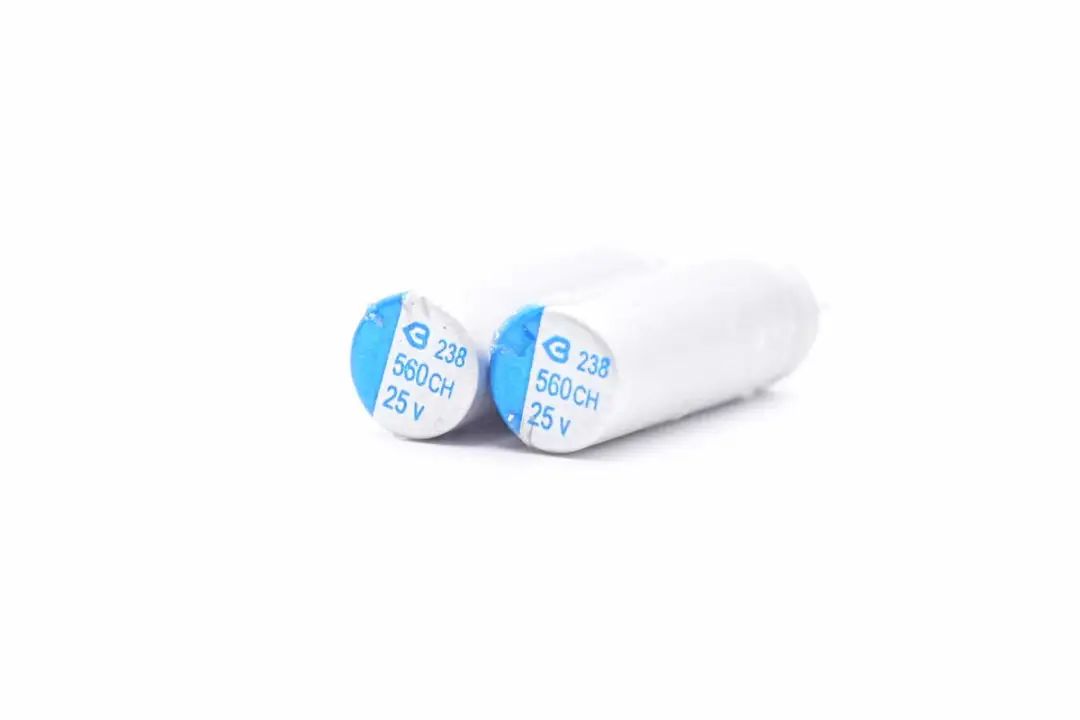

两颗输出滤波电容来自绿宝石，规格为560μF 25V，两颗并联。

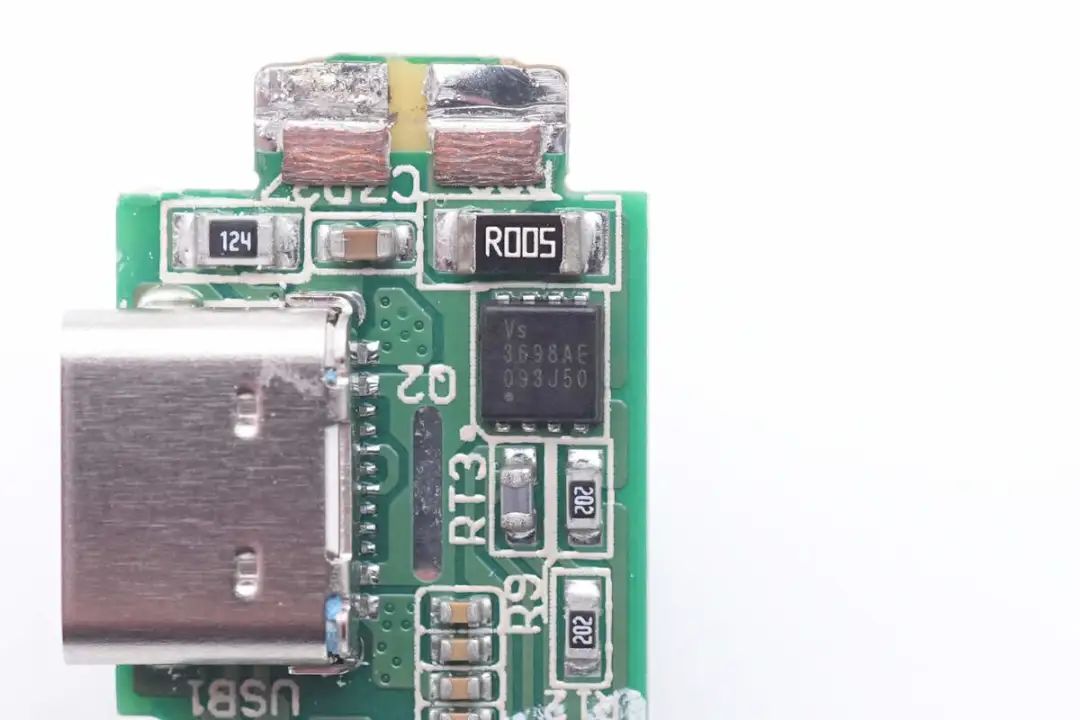

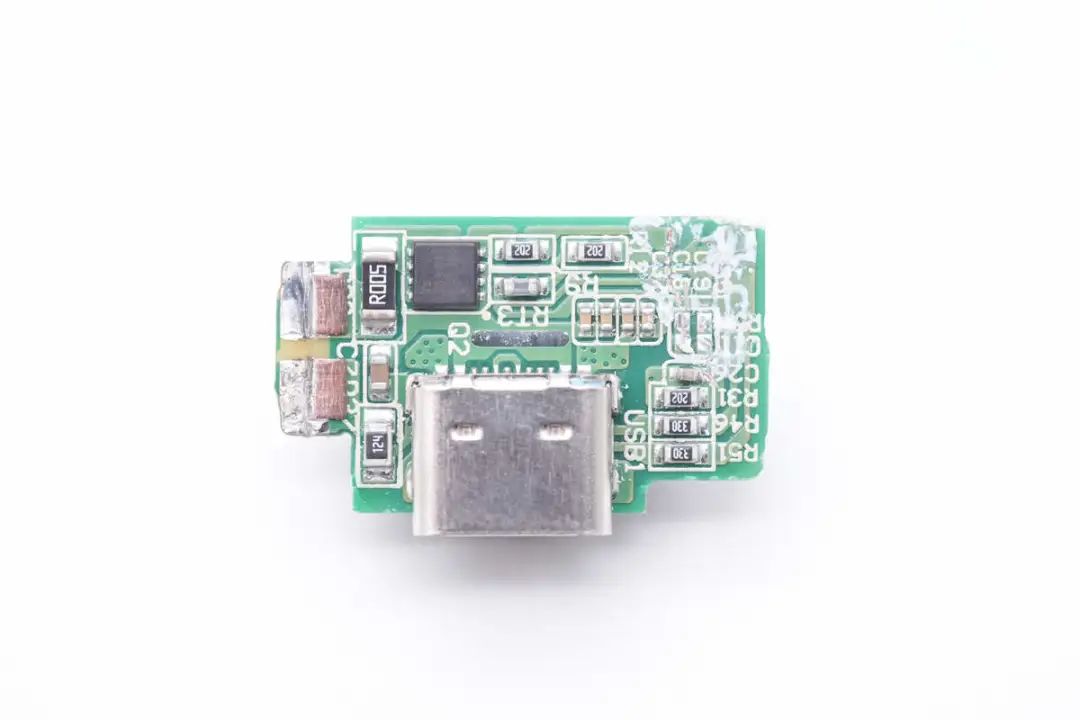

输出小板正面焊接电流取样电阻，VBUS开关管和USB-C母座。

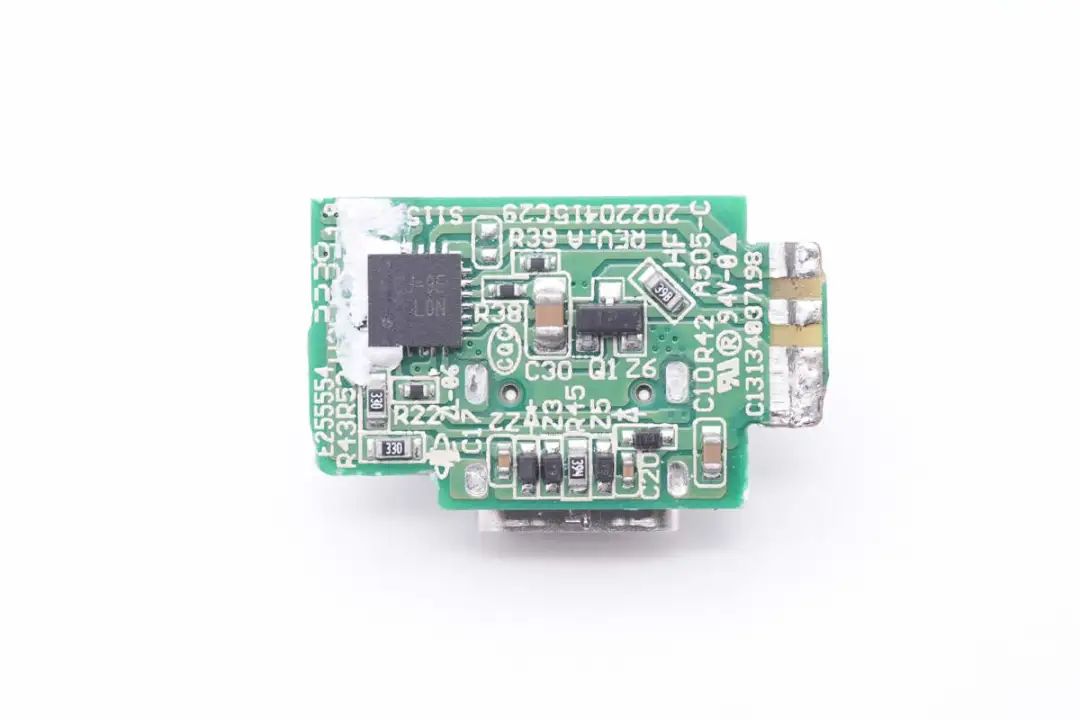

另一面焊接协议芯片。

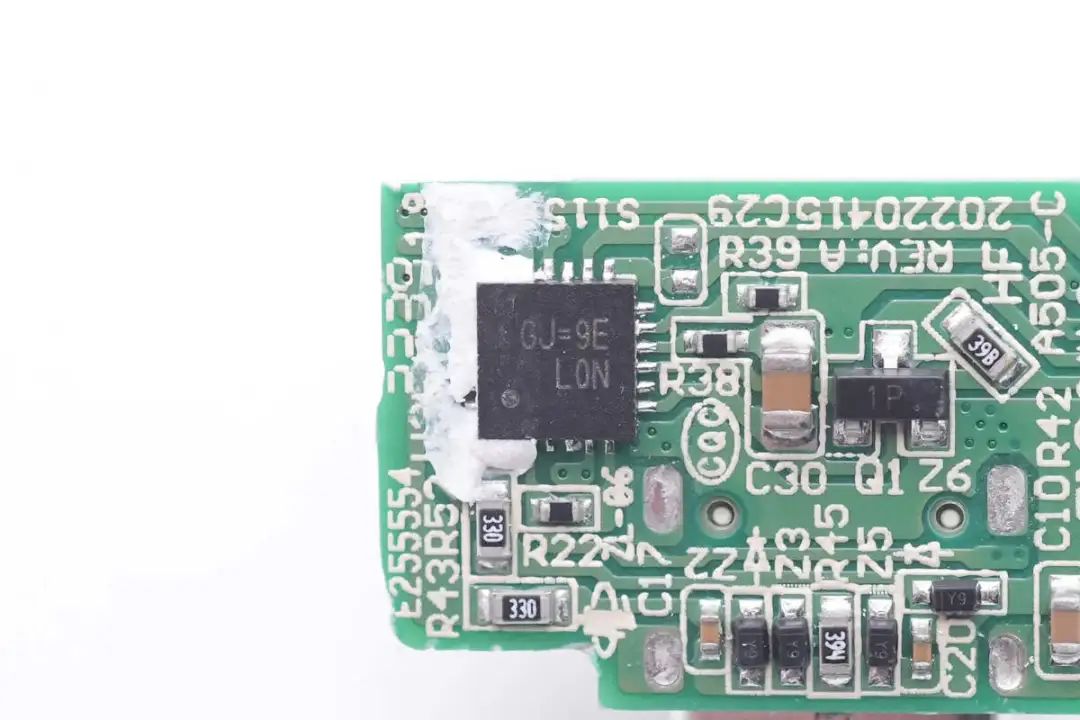

协议芯片特写，丝印GJ=9E，来自立锜科技。
输出VBUS开关管来自威兆半导体，型号VS3698AE，NMOS，耐压30V，导阻3mΩ，PDFN3333封装。

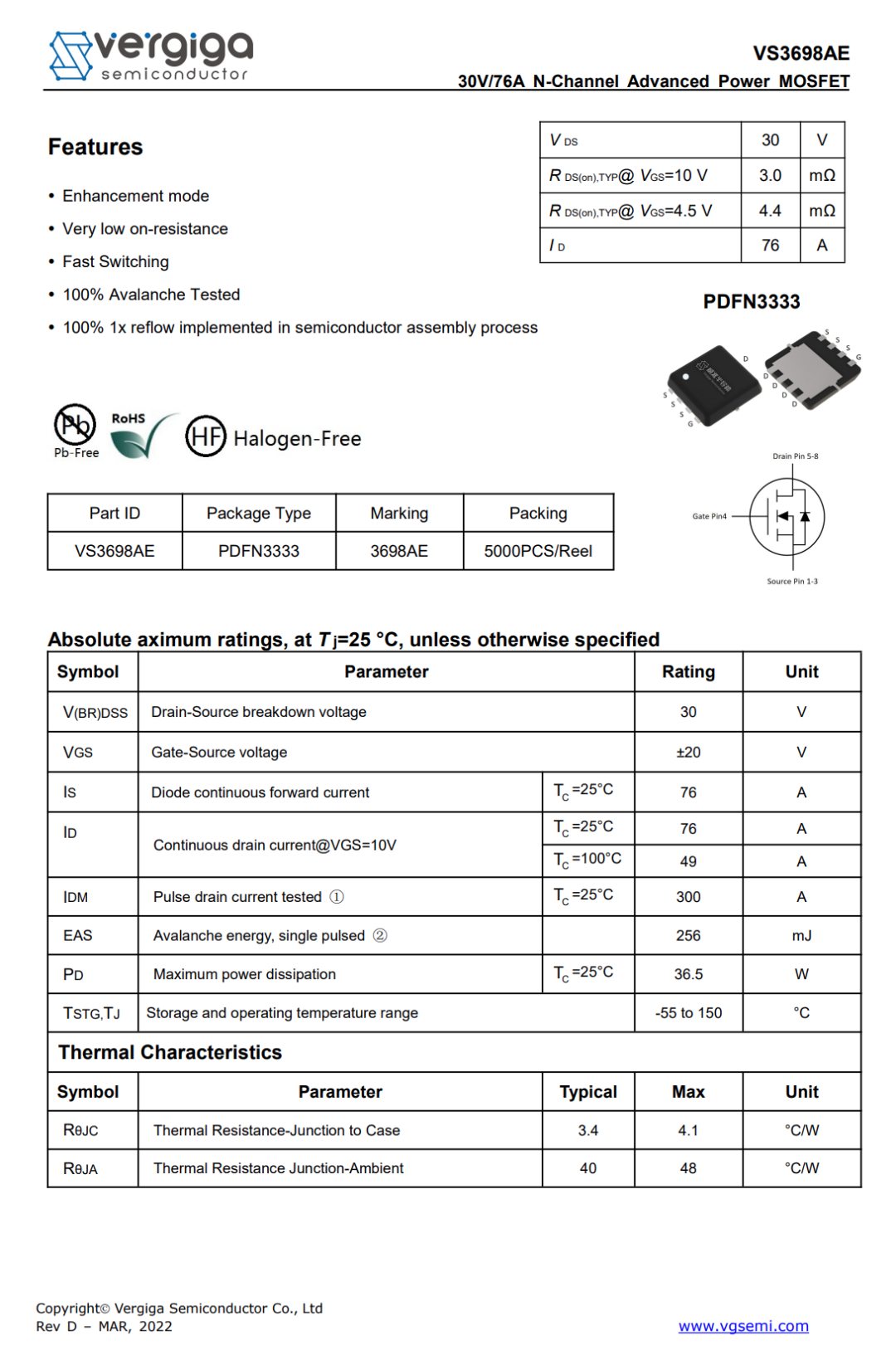

威兆半导体 VS3698AE 详细资料。

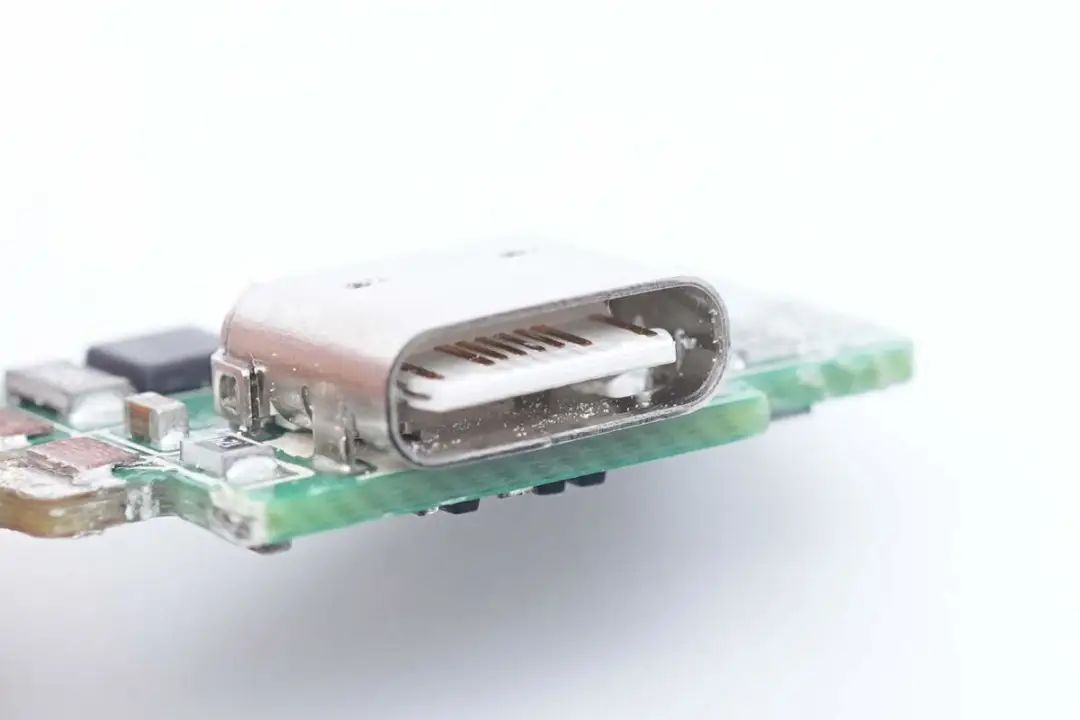

USB-C母座过孔焊接固定，白色胶芯不露铜。

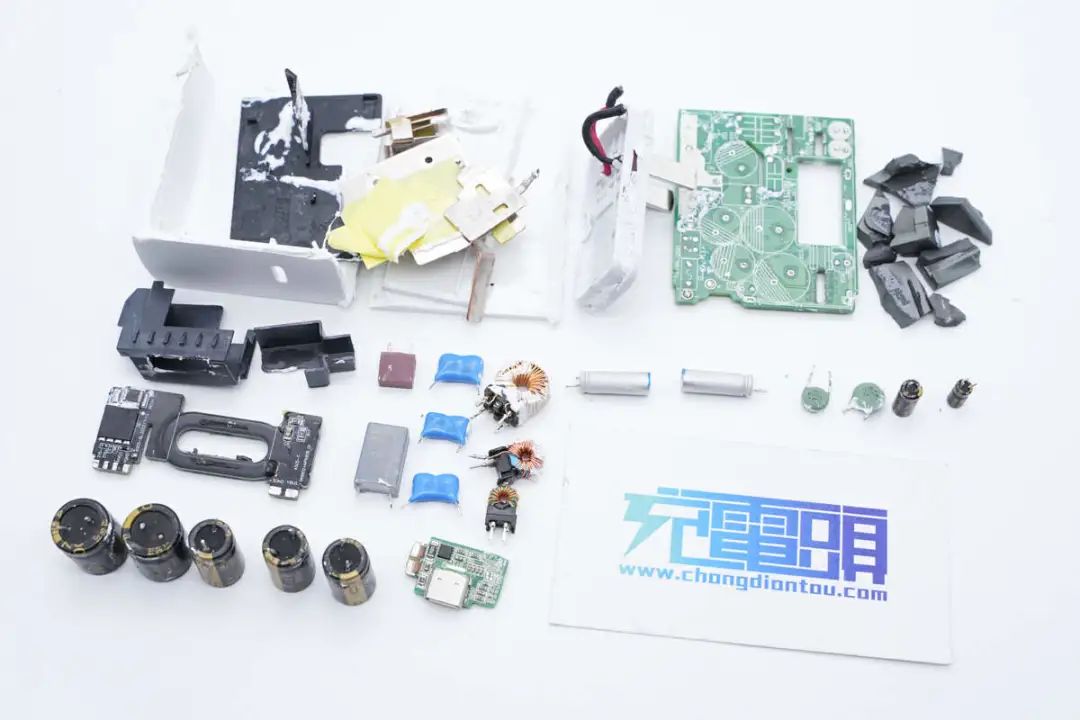

全部拆解一览，来张全家福。
充电头网拆解总结
iQOO手机配备的这款120W超快闪充迷你充电器采用经典的白色直板机身设计，充电器为固定插脚设计，体积小巧。充电器配备单USB-C接口，并具备65W PD快充输出，满足手机大功率充电的同时，也能为笔记本电脑充电。
充电头网通过拆解了解到，充电器内置平面变压器，初级采用瑞萨iW9802控制器，搭配英诺赛科定制的INN650DAH260氮化镓开关管，次级采用MPS MP6908A同步整流控制器，协议芯片来自立锜。
其中在平面变压器的PCB上焊接初级氮化镓开关管和次级同步整流管，并通过导热垫和散热片散热降温。充电器内部电解电容来自TEAPO智宝，输出滤波电容来自绿宝石，内部元器件大面积打胶固定填充，结构紧凑，设计可靠。
