使用SOLIDWORKS2017绘制开关电源变压器教程

特邀讲师：唐涛

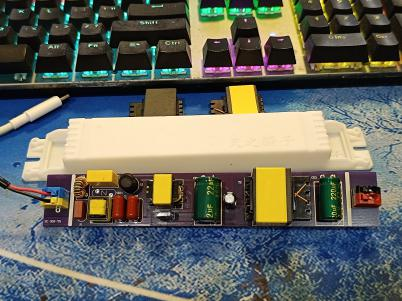

更多开关电源器件建模教程，敬请关注FANyi课堂！如下图所示，分别为solid works绘图界面的效果，及模型装载到PCB库时的效果。

建模方法；

● 分析图纸

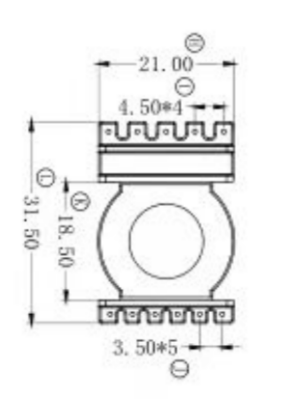

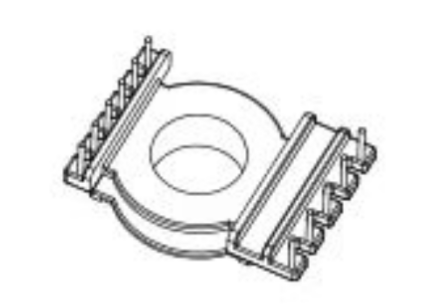

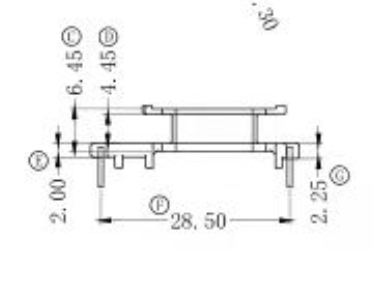

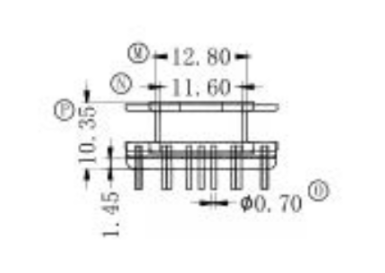

上图是变压器骨架部分图纸，变压器骨架与我们实际使用的模型正好相反，因此，绘制的模型需要反向绘制。

通过以上草图的阅读，我们可以得到基本的参数数据

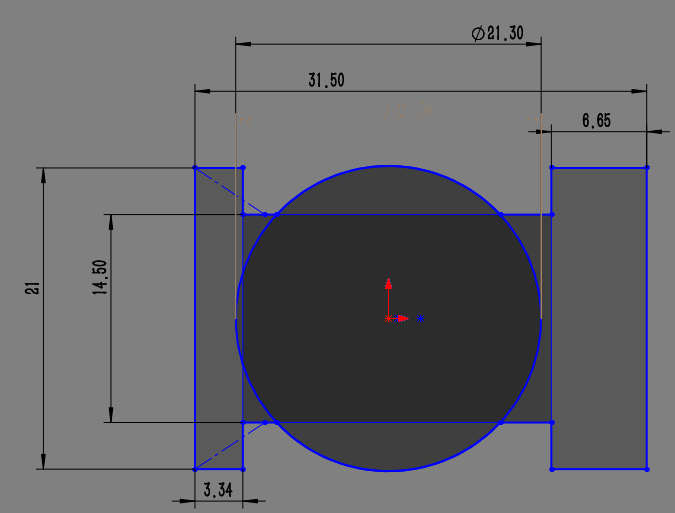

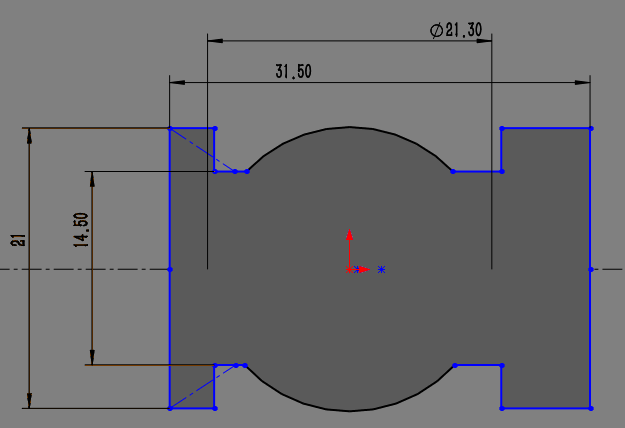

首先绘制参数骨架，我们如左图所示，左图是最终的骨架草图，我通过矩形和圆得到变压器骨架的基本轮廓，通过基本轮廓的拉伸得到骨架底座。选择前视基准面，便于模型装载到PCB板上。

绘制结束后，我们将多余的线段删除，否则不能正常拉伸草图。通过裁剪实体，按住鼠标不动的情况下，使用鼠标左键触碰不需要的线条边缘即可，最终的效果如下所示。

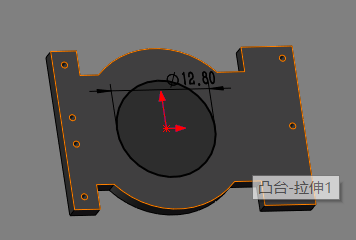

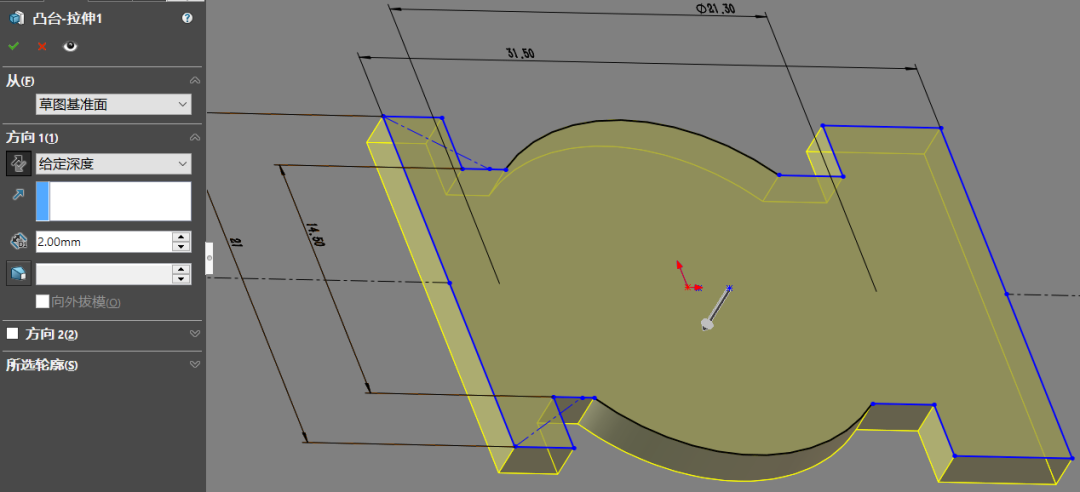

得到草图后我们拉伸草图，注意拉伸方向是Z轴负半轴，原因是Z轴的正半轴是PCB版的正上方，如下图所示。

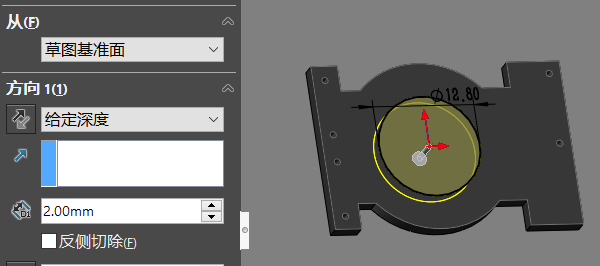

设置拉伸长度-给定深度-2mm即可，详细数据可通过骨架图纸得到。

绘制底板结束后，我们绘制，相应的骨架引脚，通过草图定位变压器引脚的位置。

注意：实际上变压器的图纸与对应的实物的图纸不一定完全吻合，需要通过实物来判断图纸的正确。

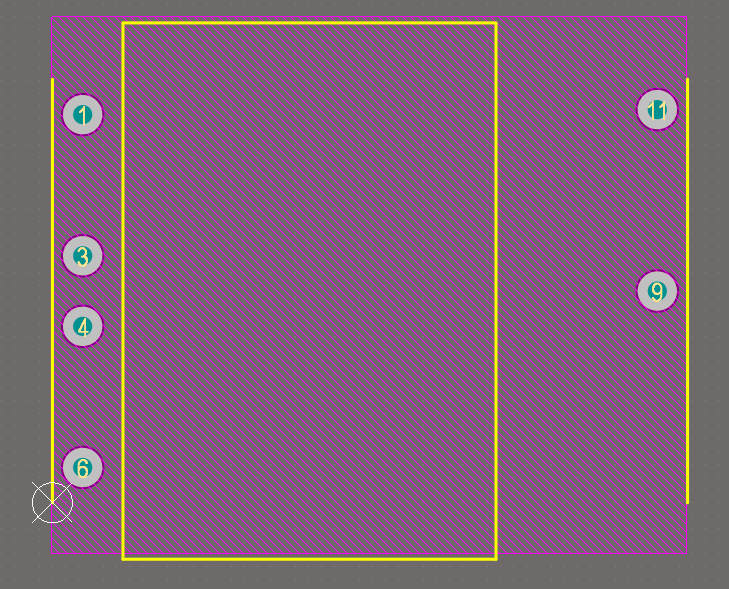

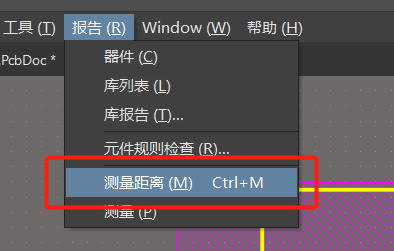

因为作者当前手中没有实物，无法直接测量，因此我们需要比对焊盘坐标经行判断，打开PCB板的变压器焊盘文件，确定坐标位置，如下图所示。

通过左图发现，一号焊盘和十一号焊盘并不是处在同一位置，因此我们调整一号引脚中心和十一号引脚中心的草图位置。

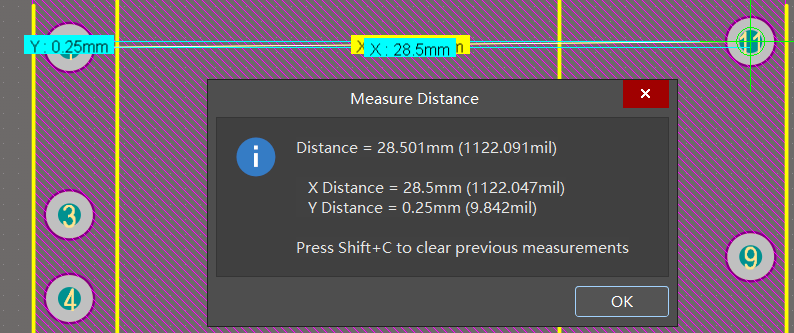

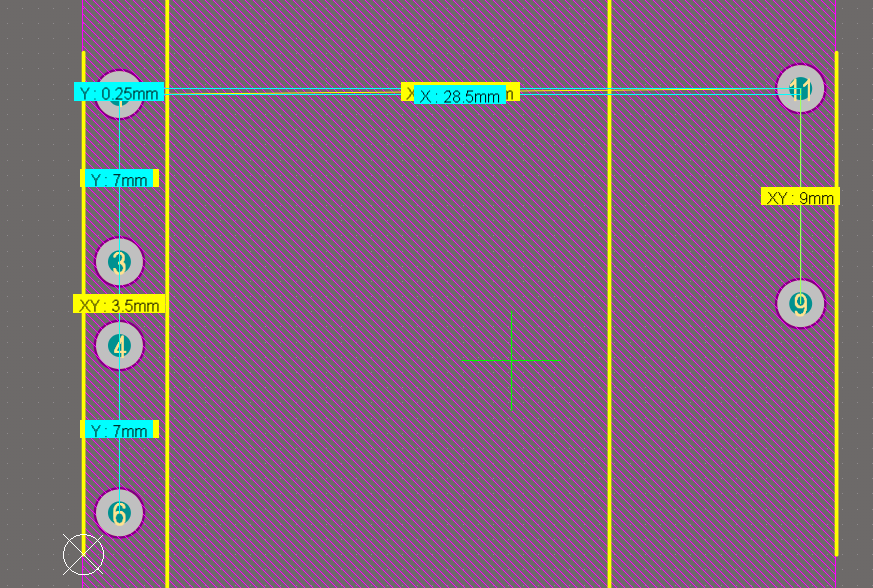

通过下图发现坐标偏差。虽然偏差仅有0.25mm，但是这个偏差使的引脚不能处于pcb板子过孔中心，在3D模式检查中发现模型瑕疵，请同学们务必注意。

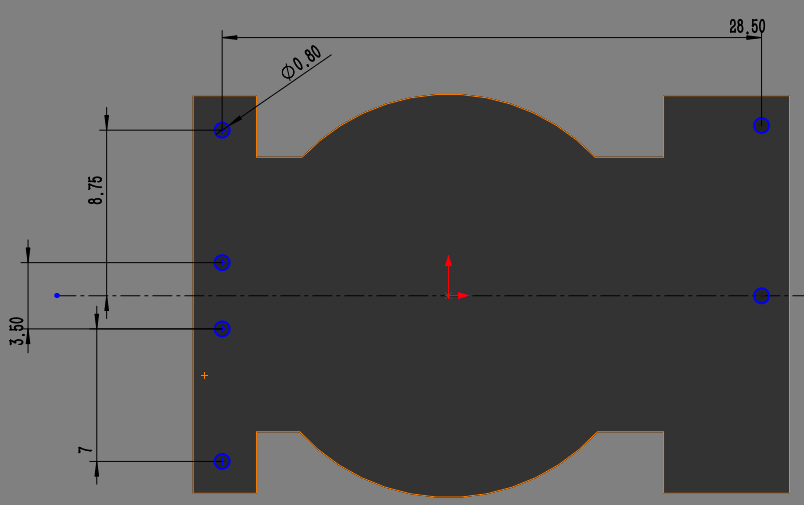

通过PCB测量结果，绘制引脚的草图

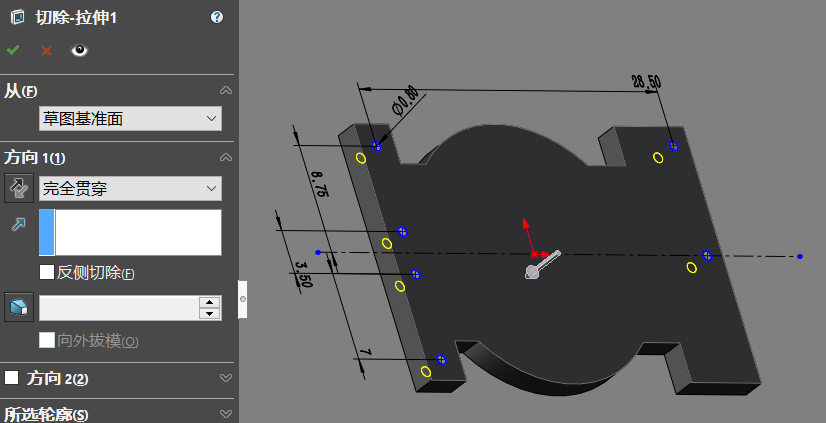

草图绘制结束后，我们将草图上的孔位进行切除，作为引脚的安装点－方向上选中完全贯穿。

中间位置开孔，这个比较简单，大家可以下绘图方法。

骨架中间支撑处绘制

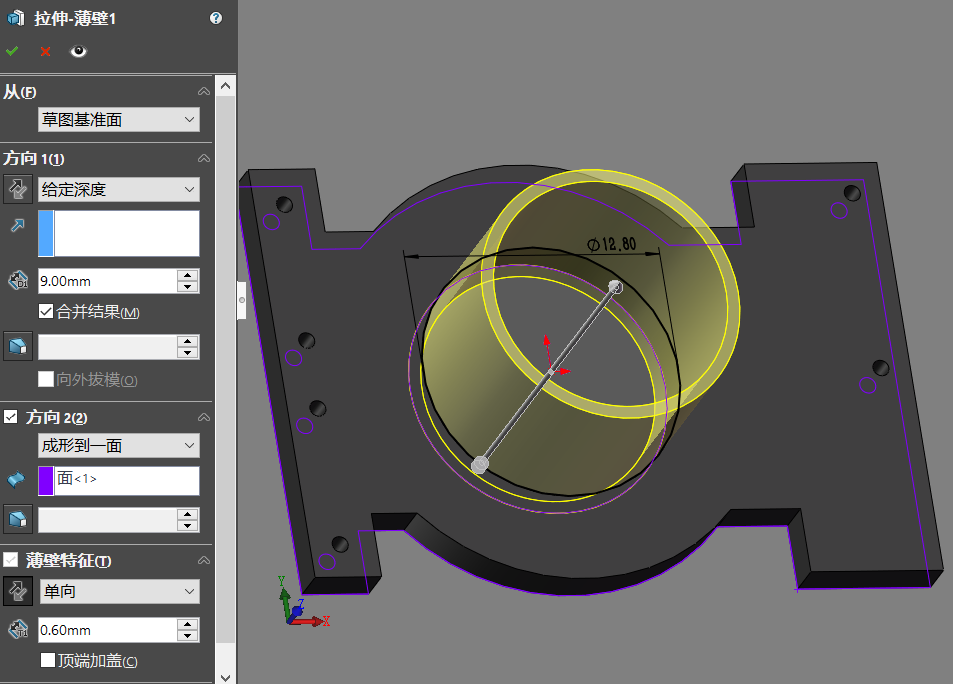

骨架支撑处的拉伸草图与上图的草图是一个草图，方向二的－成形到一面是骨架的底面，骨架地面即为－面＜１＞，设置结束编辑绿色勾即可。

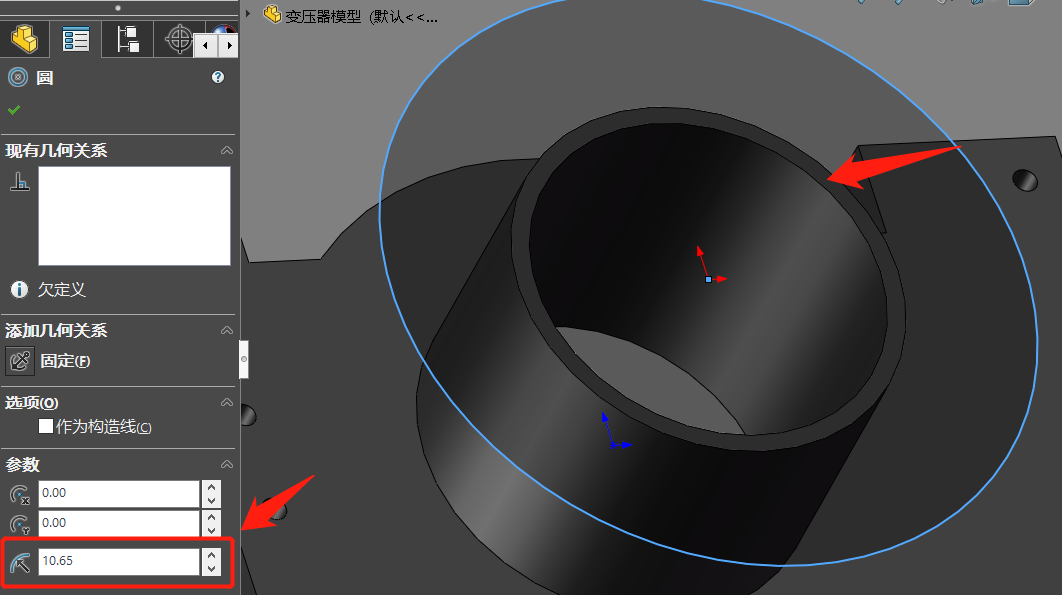

选中柱形支撑上方的平面绘制草图。绘制一个圆，半径设置为10.65－与地面圆的直径相同。

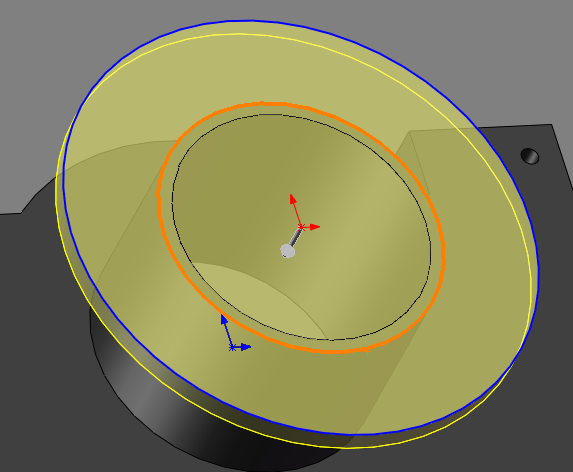

然后拉伸圆

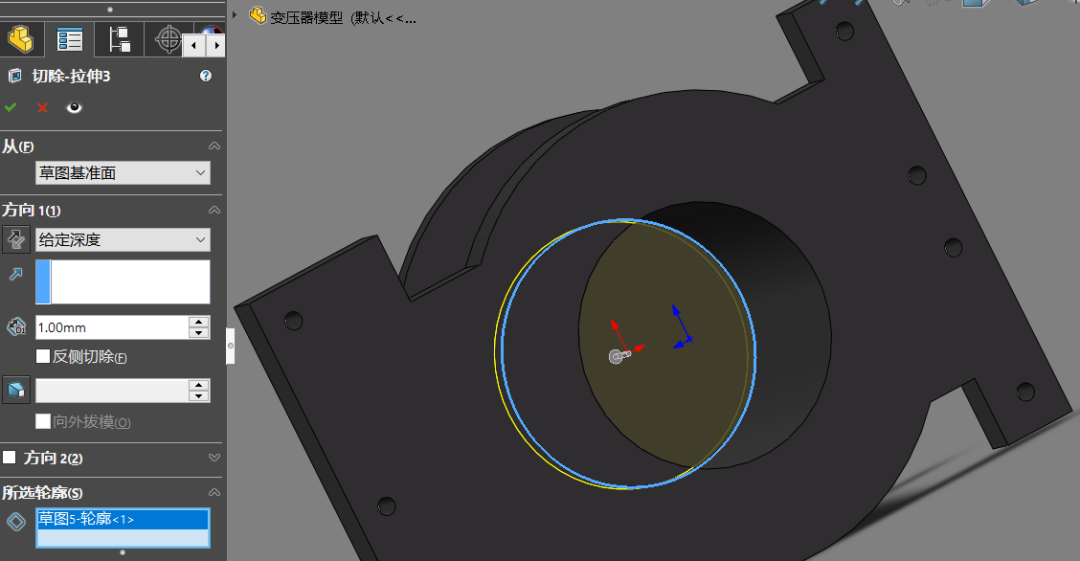

顶面打穿－此时的圆被拉伸后是一个封闭图形（实际上绘制这个图形与模型的最终效果无关，但是这个步骤如果省略将影响效果的观察。）

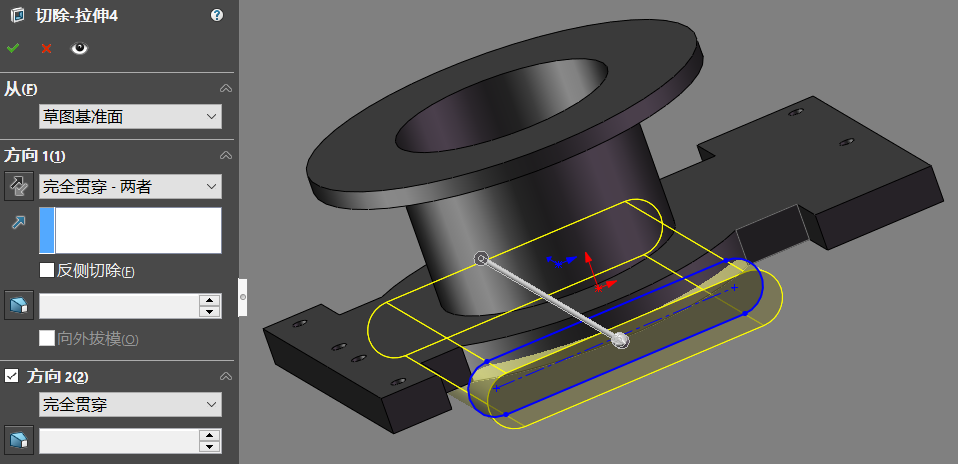

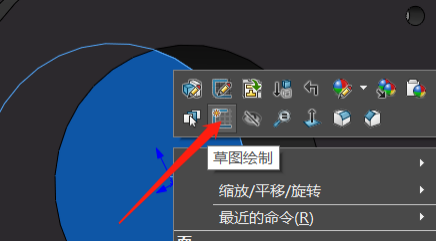

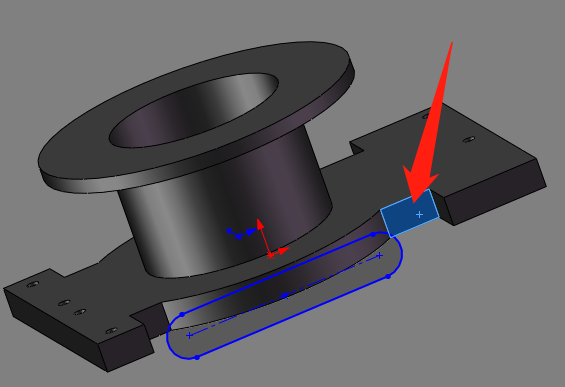

骨架底部轮廓绘制－我们选中下图上选中的模型平面选中后右键草图绘制，绘制一个槽口再经行双向切割，对于这个槽口的尺寸没有要求，美观即可。

在切割时，我们选中完全贯穿－两者即可。

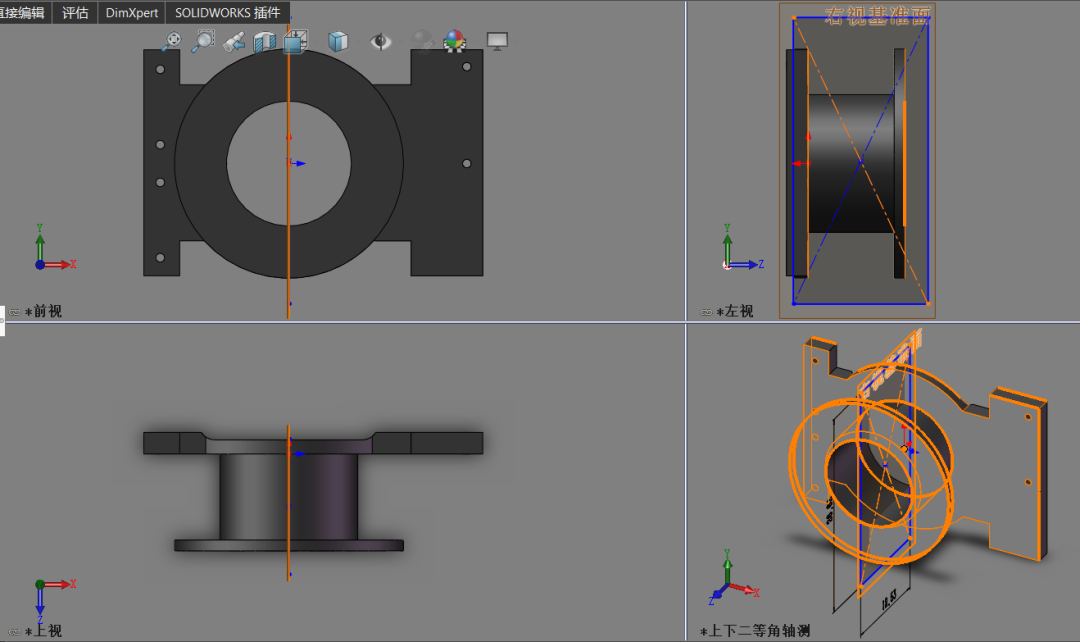

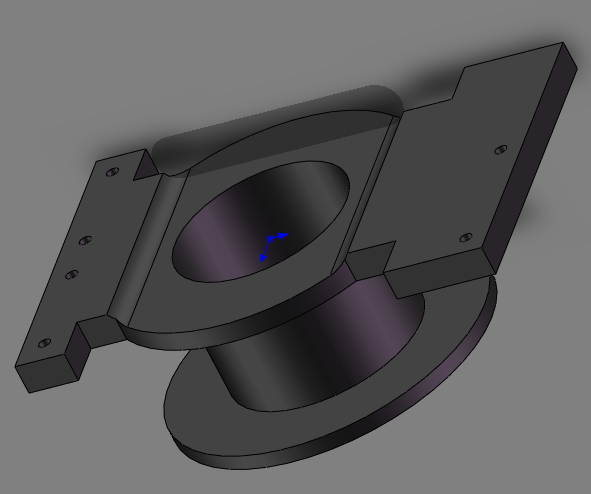

切割后的效果预览－已经达到了我们想要的效果。

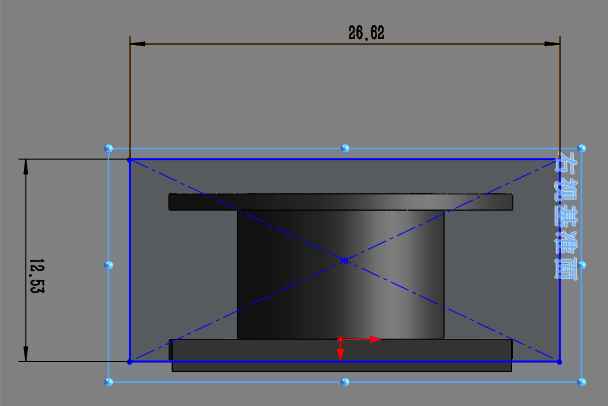

上图是我们选中上视基准面后选择绘制的中心矩形，矩形中心与坐标原点并不重合，这个中心矩形是为了绘制变压器的硅钢片而准备的，不需要做特别的中心点标注，凭感觉即可。

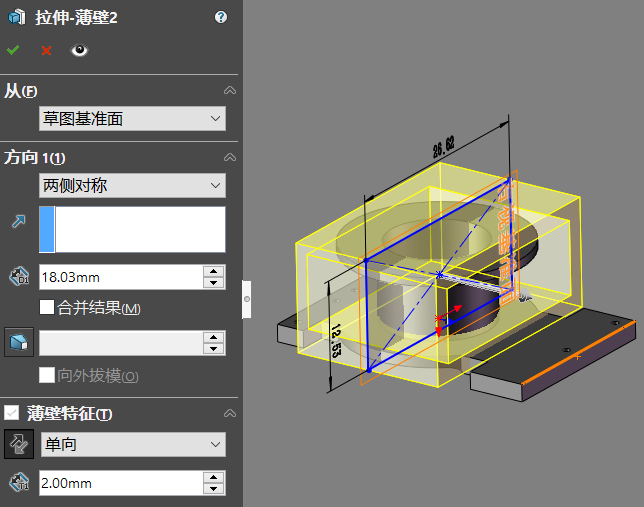

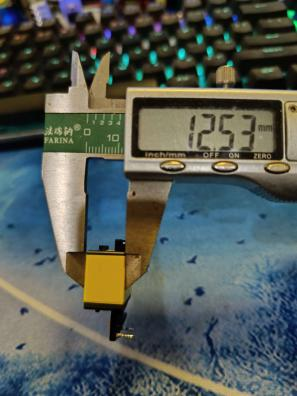

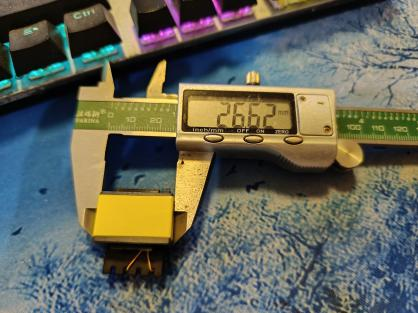

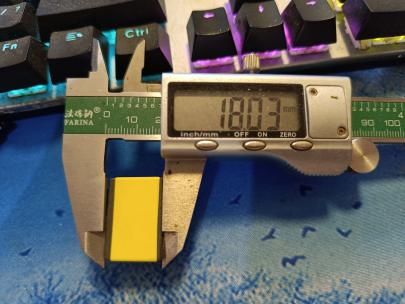

对中心矩形经行拉伸，薄壁特征的参数是通过经验进行绘制的，拉伸是两侧对称，拉伸长度是通过游标卡尺测量得到的。

注意-在拉伸之前需要将变压器的骨架部分隐藏。如果不隐藏，拉伸后会造成模型干涉，成为一个整体。影响后期上色

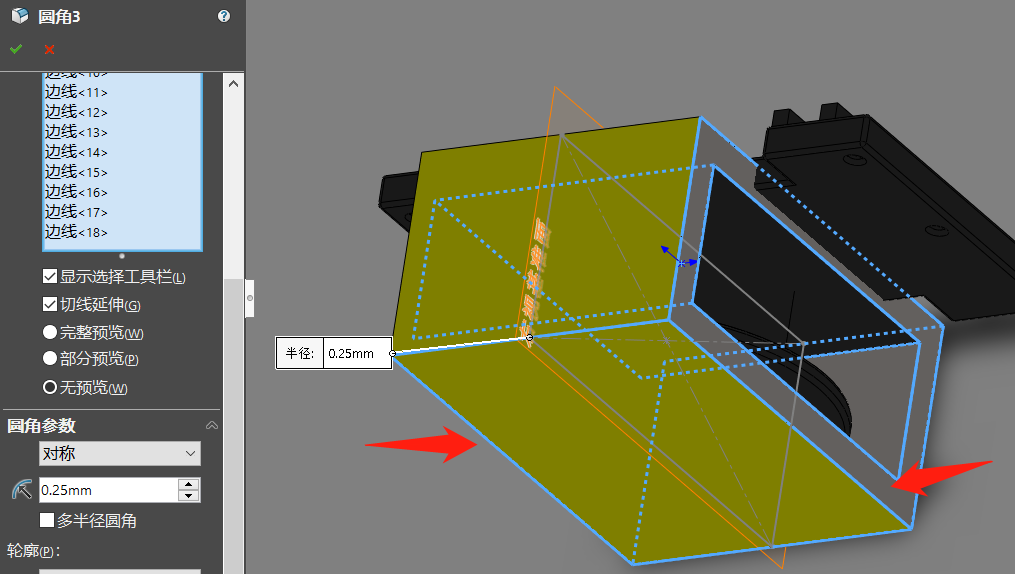

• 圆角指令

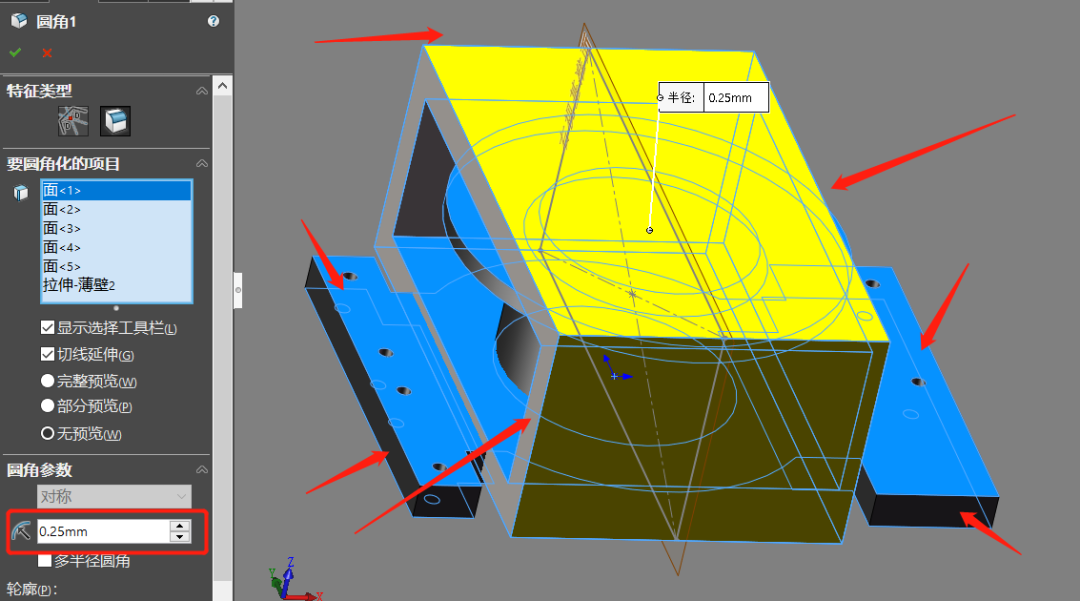

我们找到需要圆角的面，点击圆角指令即可，使模型更加真实。

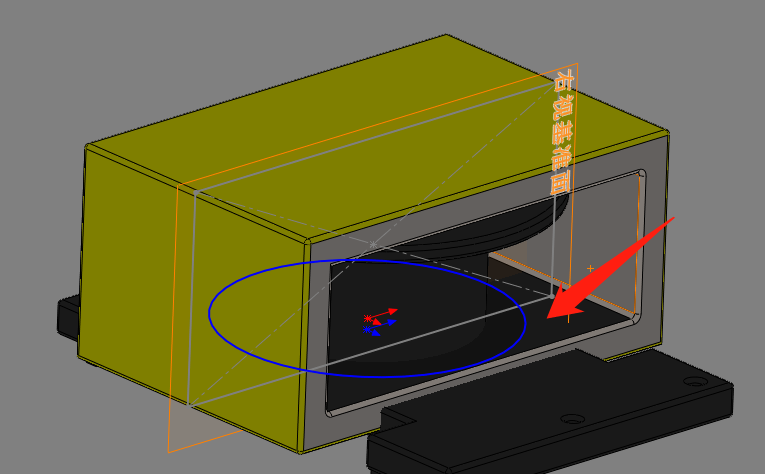

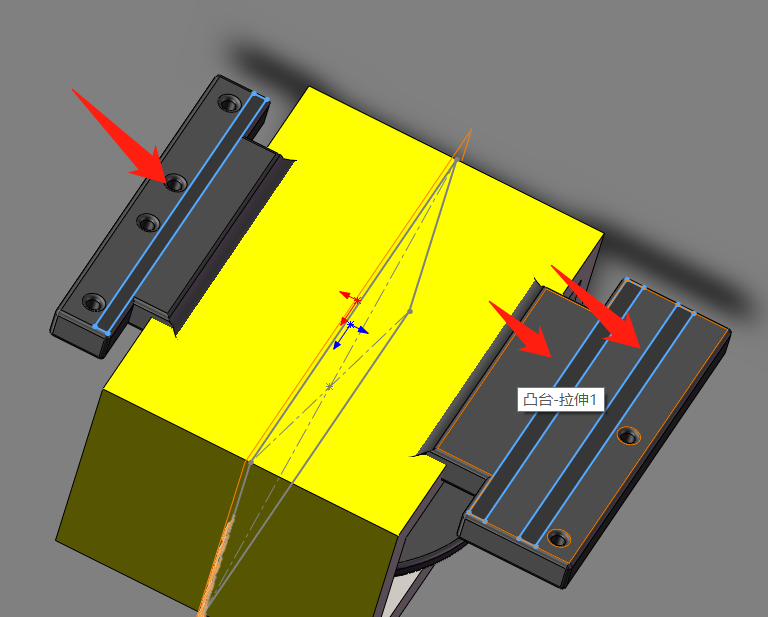

选择底面右键绘制草图

草图绘制结束后直接拉伸，估算拉伸长度为1mm，效果如下

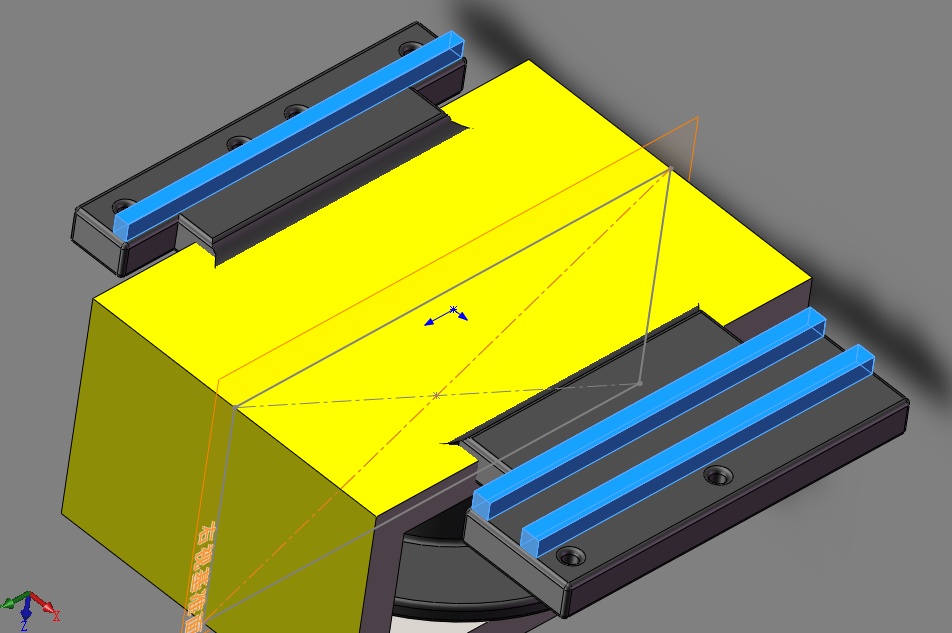

选中磁铁中心两侧，点击圆角

●电感螺旋线绘制

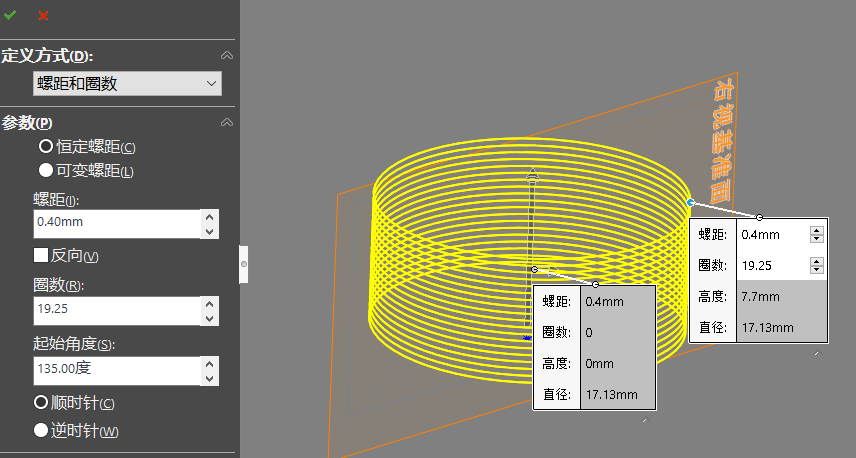

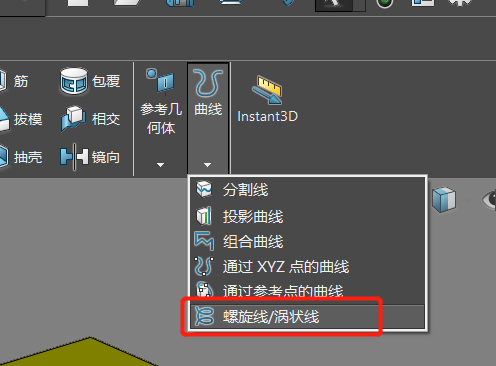

首先选中底面，半径设置为8.56mm，设置结束后点击螺旋线命令。

螺旋形的圈数及高度根据实际情况而定，凭借经验设置，具体参数同学们可以自行确定。

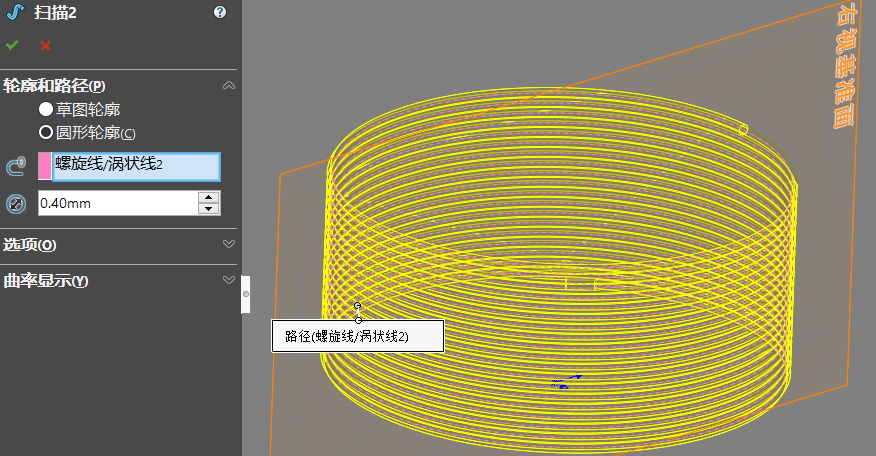

螺旋线圈绘制-螺线线圈的绘制-我们点击特征扫面的命令，轮廓线选择-螺旋线-圆形轮廓的直径设置为0.4mm即可，同学们可以自行更改，满足外观要求即可。

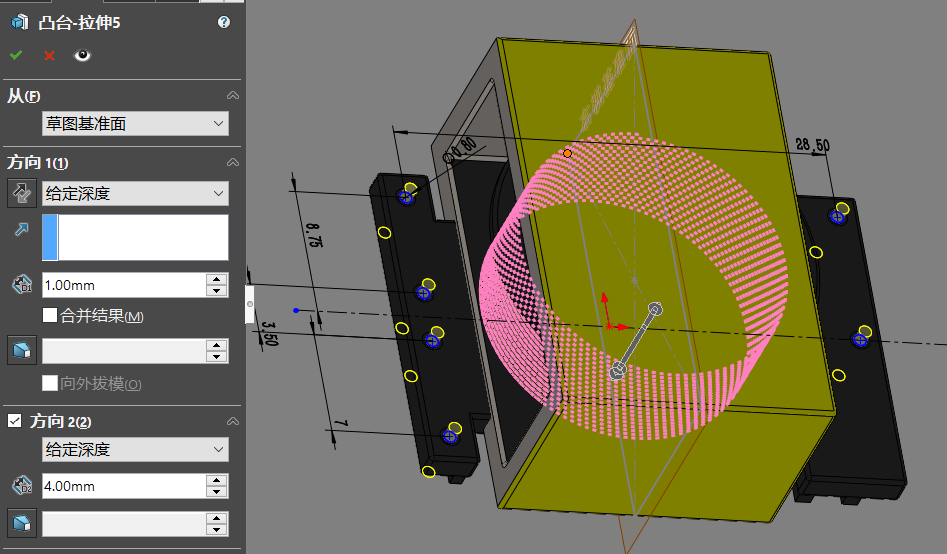

引脚的绘制，我们选中骨架底部绘制时的圆形草图-这些圆形草图时为了在底面打孔设置的，现在我们需要绘制引脚，我们不需要重新绘制草图，这里我们直接选中原本的草图后，前往-特征-拉伸凸台拉伸，参数如下，需要向下向上同时拉伸。

●绘制变压器的线圈引线

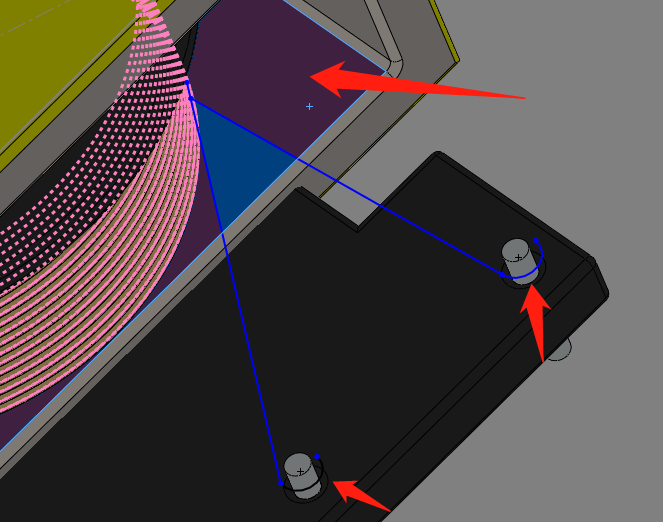

选中作图中上方箭头的平面，右键草图绘制，绘制下方的两条带有圆弧的曲线，绘制完成后，我们选中扫描。

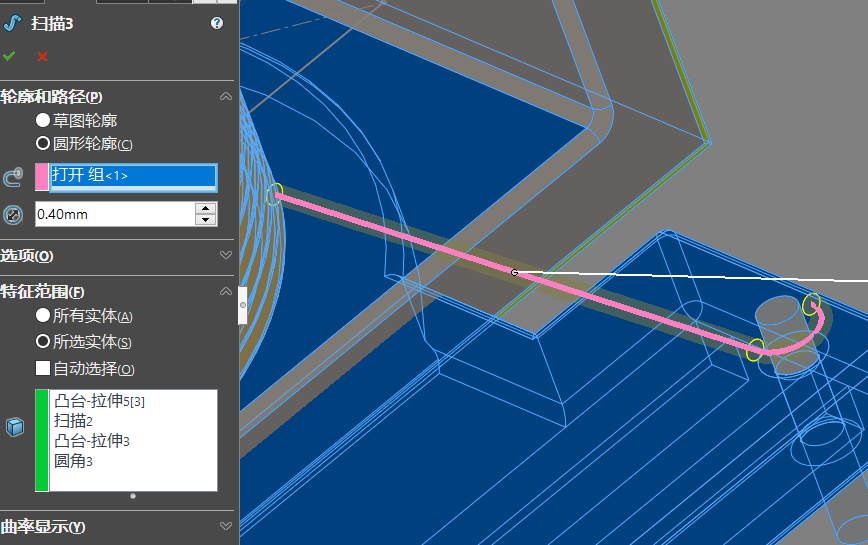

扫描路径设置为我们刚才绘制的曲线，轮廓设置为圆形轮廓，半径设置为0.4mm

第二个曲线和变压器异名端的设置方法是一样的，因此我们不在重复绘制。

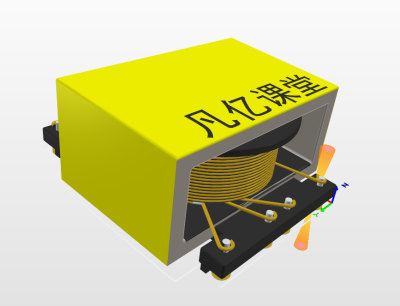

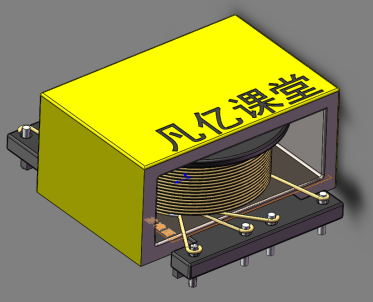

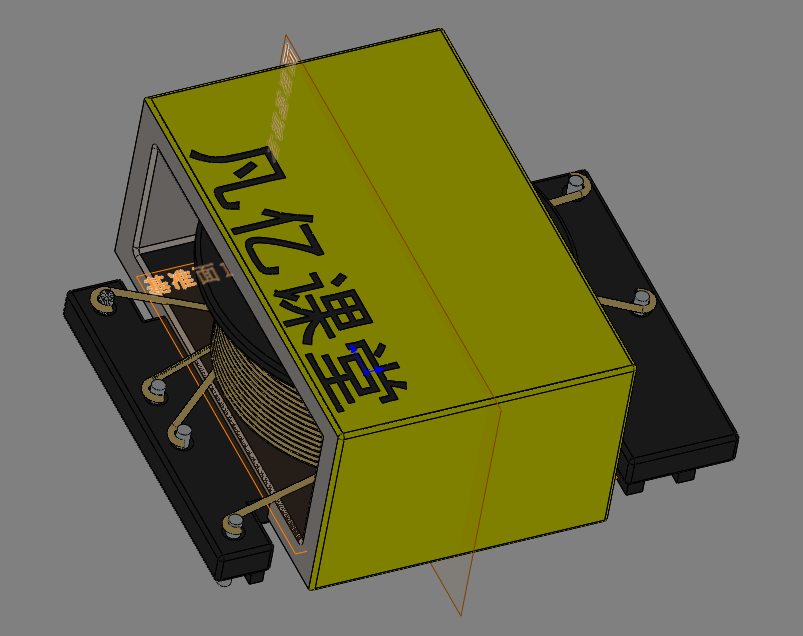

至此，我们的模型就绘制好啦，再加一个log，效果如下

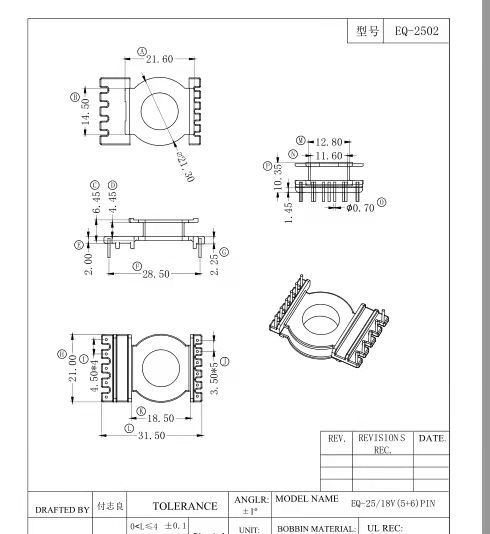

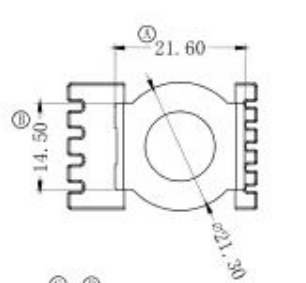

附录：变压器骨架图纸-注-与实际实物有区别
