这款充电器是palm被惠普收购之后所推出的产品，端面没有palm的标志，而是侧面印刷了惠普的品牌。输出规格为5.3V2A，是palm圆柱充电器系列中输出功率较大的一款，体积也相对较大，俗称大猪头。这款充电器为可更换插脚设计，支持全球宽电压输入。下面充电头网就对这款大猪头充电器进行拆解，一起看看内部的设计与用料如何。
此前充电头网已经拆解过palm 5V1A USB-A充电器130，欢迎查阅。
HP 5.3V2A充电器157外观

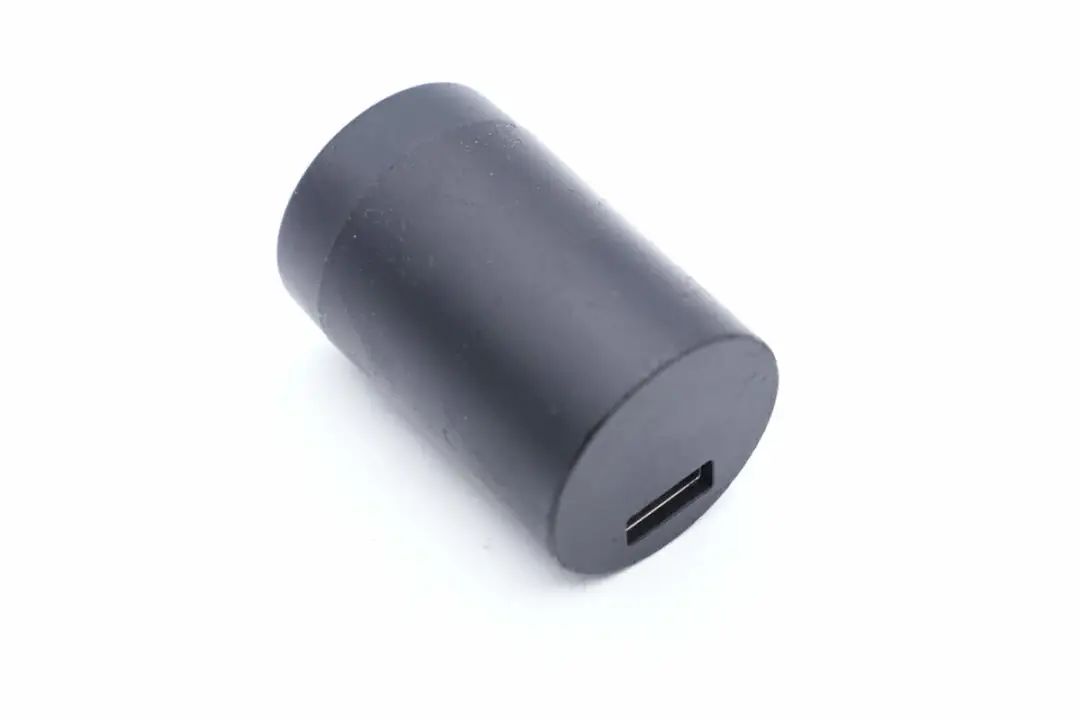

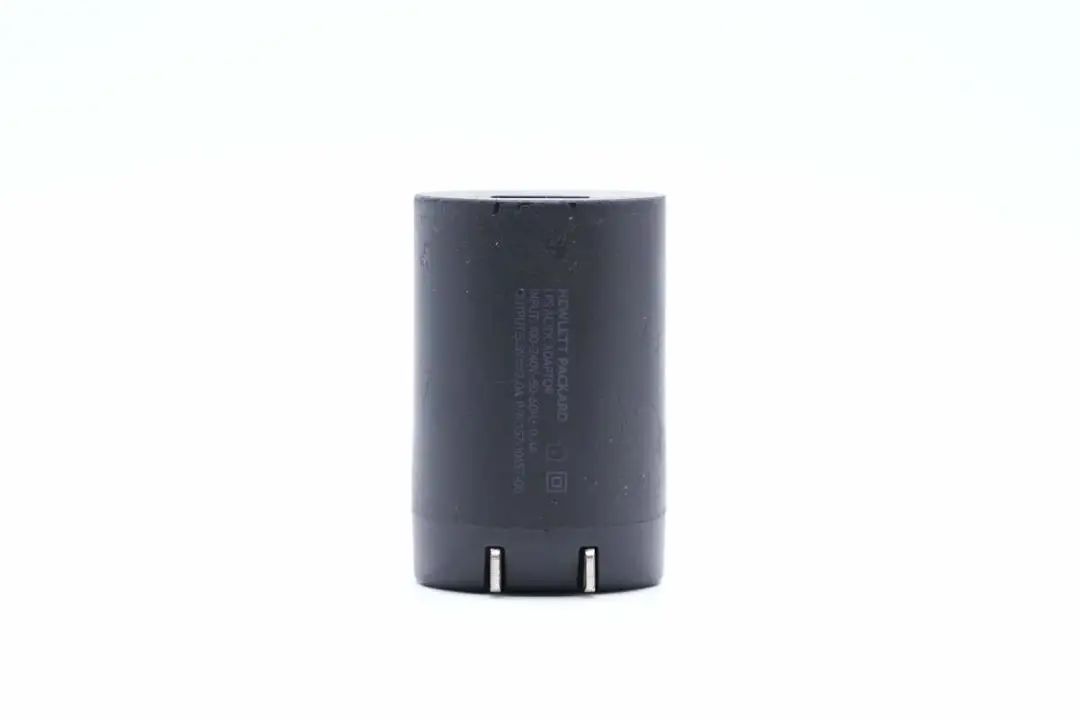

palm USB-A充电器157是此次拆解的palm四款充电器中最大的一款，同样是圆柱造型，不过机身顶面并没有palm品牌设计。

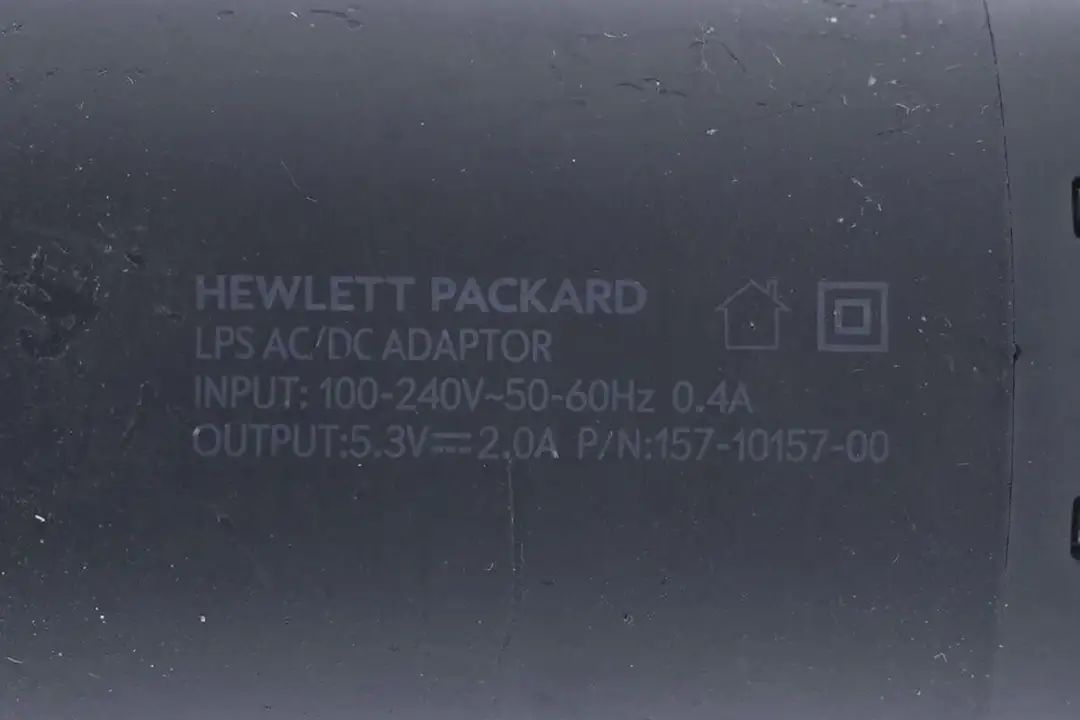

腰身上印有充电器参数。
充电器支持100-240V~50/60Hz 0.4A输入，以及5.3V2A输出，通过PN可以了解到型号为157。

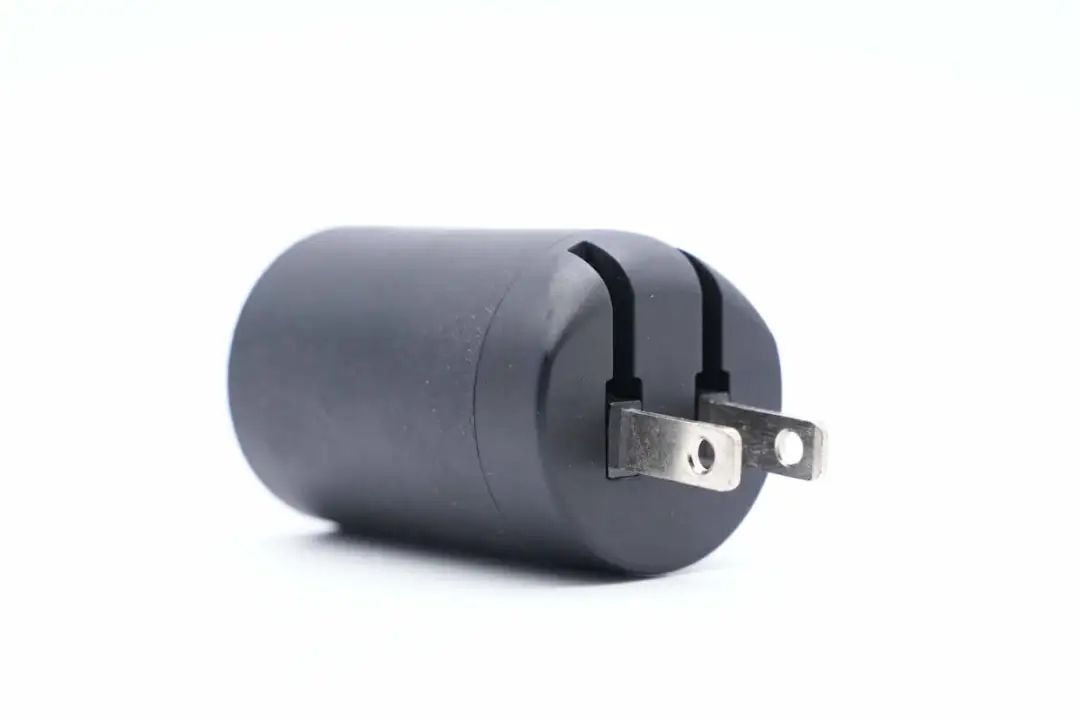

充电器配备可折叠美规插脚。

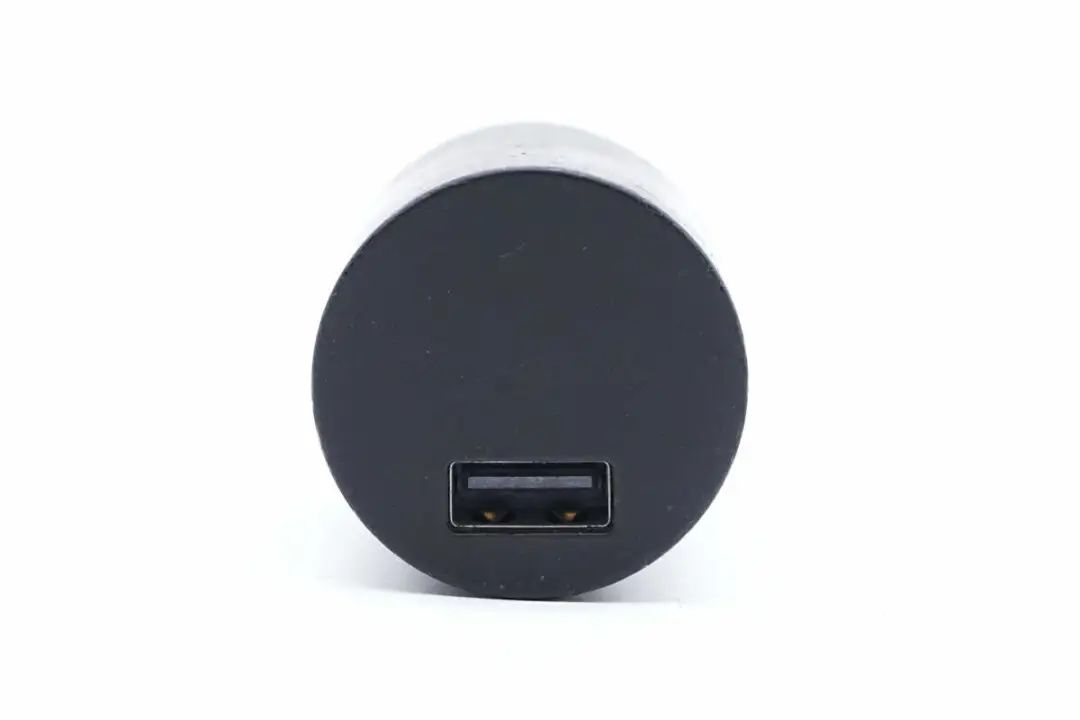

输出端配备单USB-A接口，黑色胶芯。

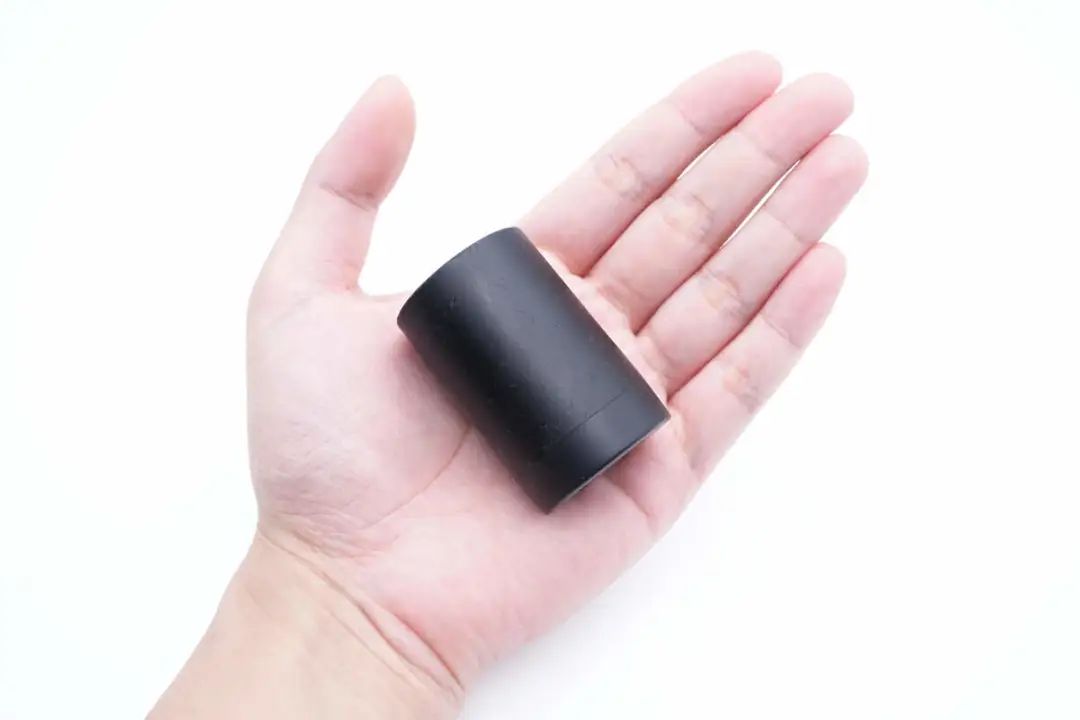

充电器拿在手上的大小直观感受。

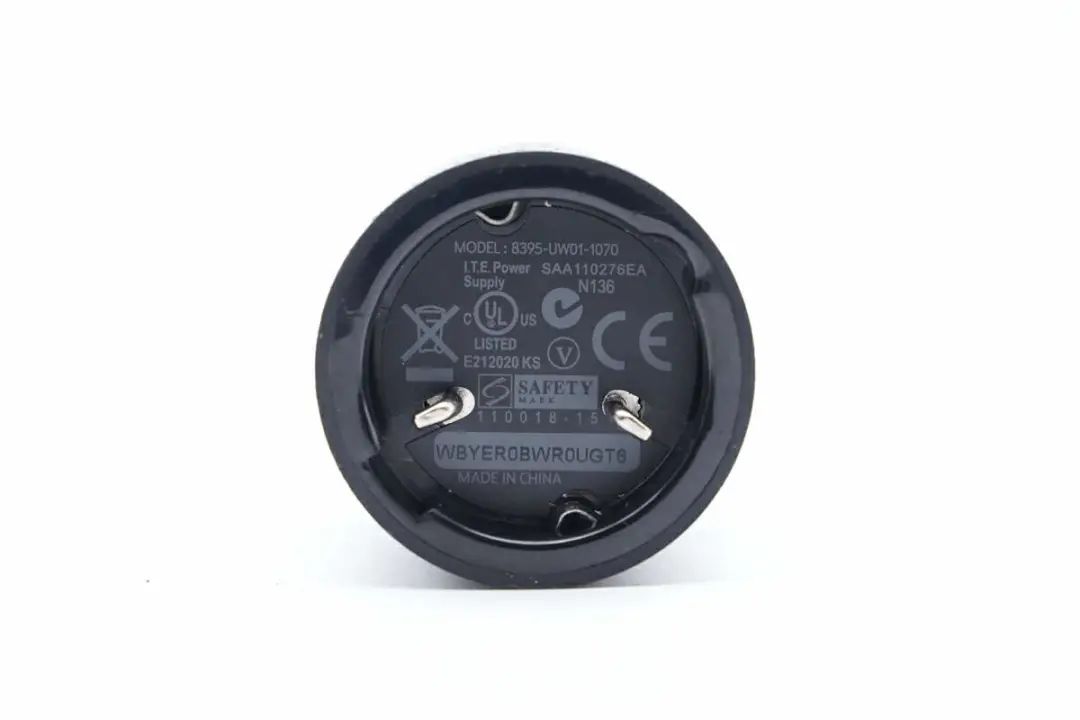

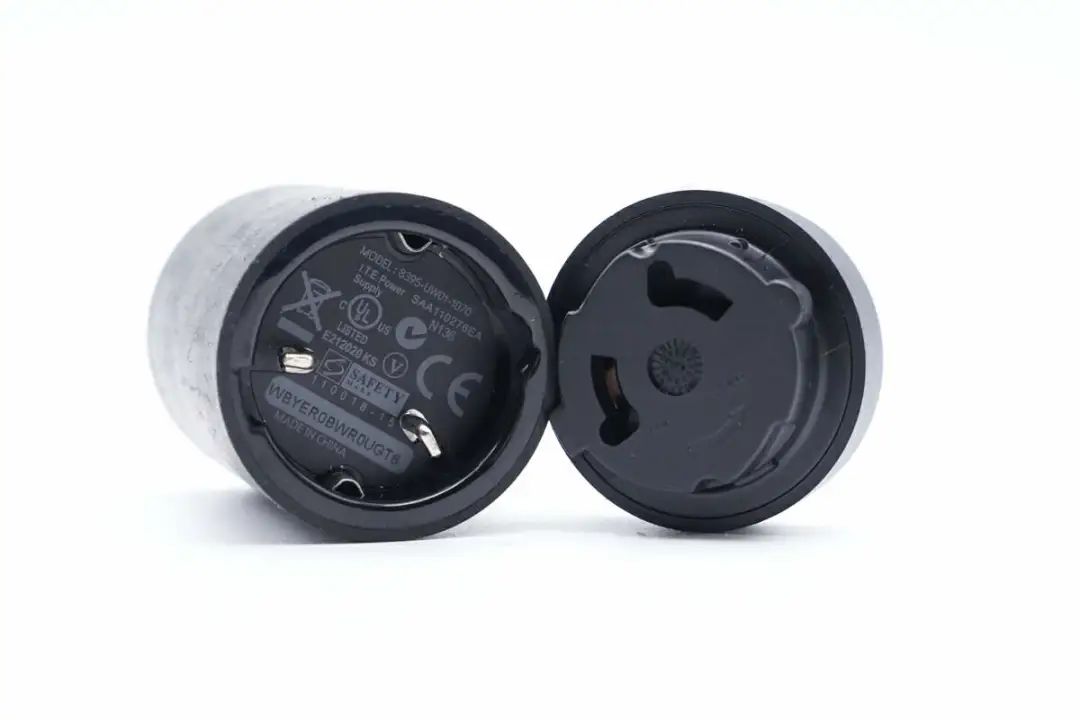

拧下折叠插脚，在插脚内部粘贴贴纸。
贴纸印有充电器型号，认证信息以及序列号。

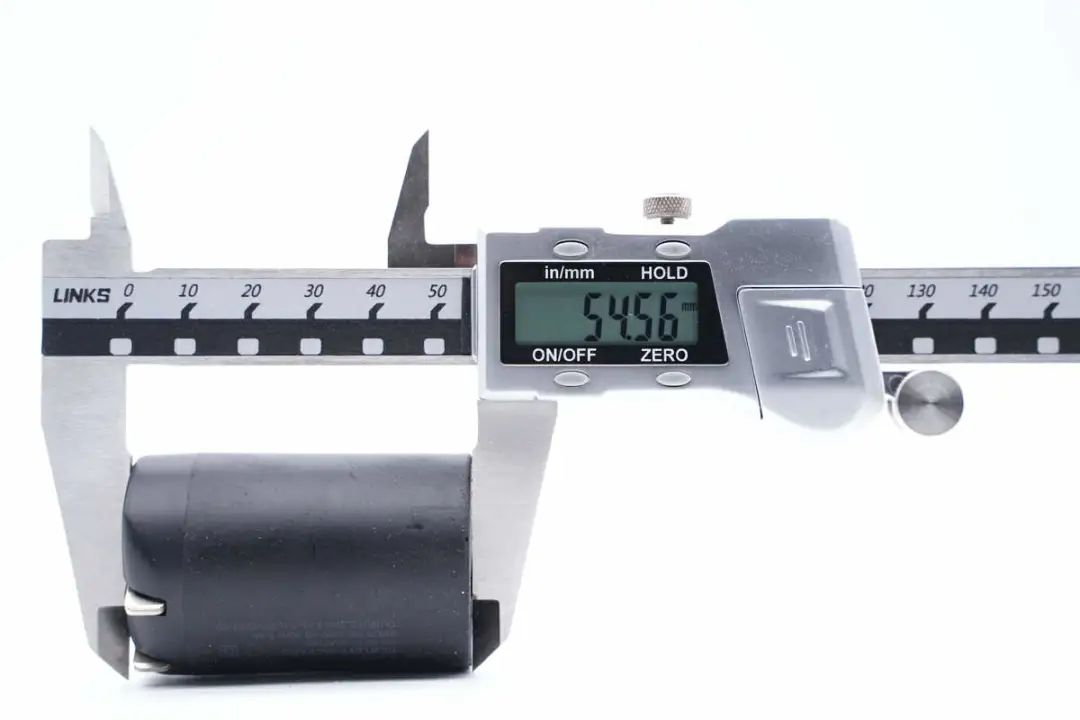

使用游标卡尺测得充电器长度约为54.56mm。

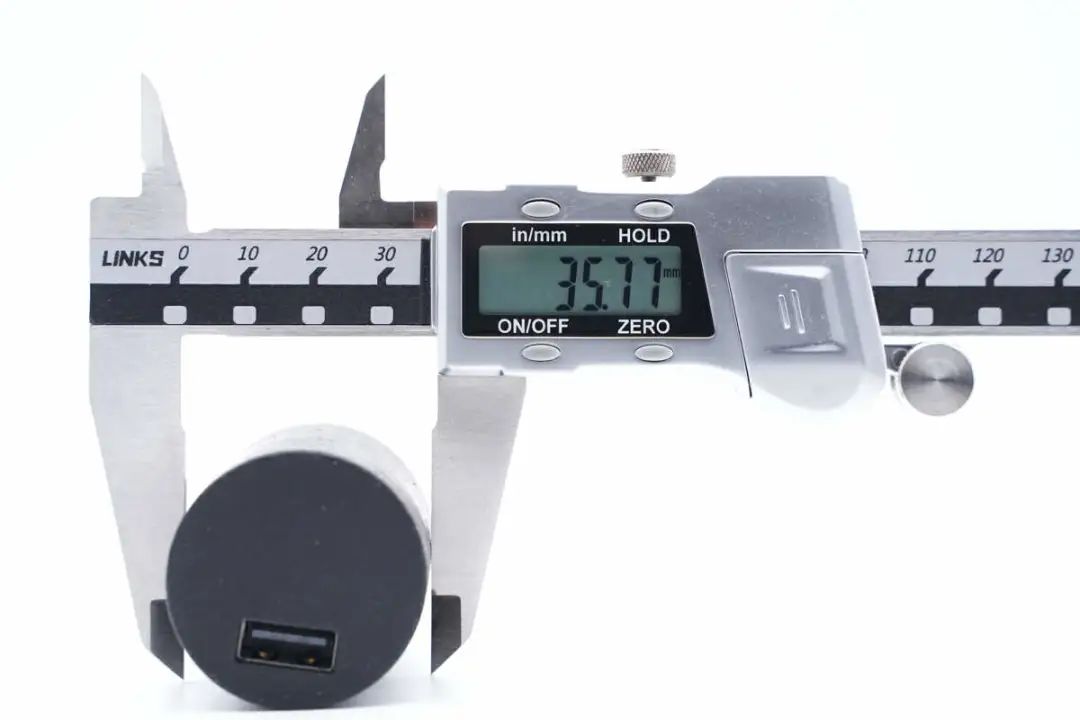

直径约为35.77mm。

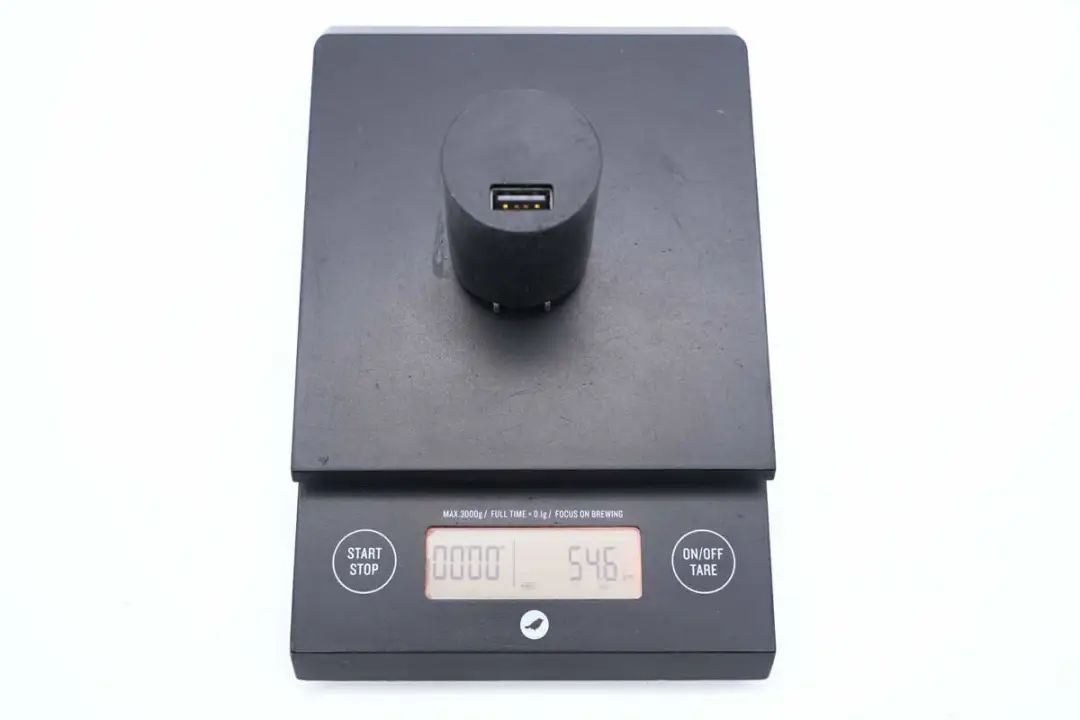

测得充电器净重约为55g。

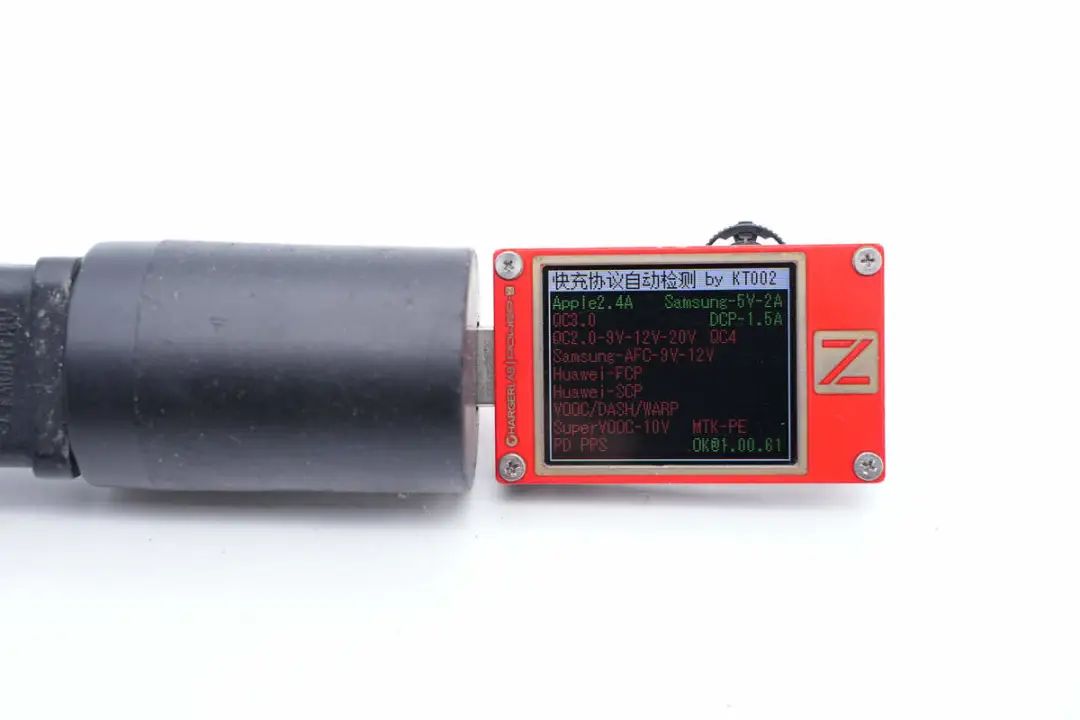

使用ChargerLAB POWER-Z KT002测得充电器支持Apple 2.4A，Samsung 5V2A和DCP充电协议。
HP 5.3V2A充电器157拆解
看完了这款充电器的外观和测试，下面就进行拆解，看看内部的用料和设计。

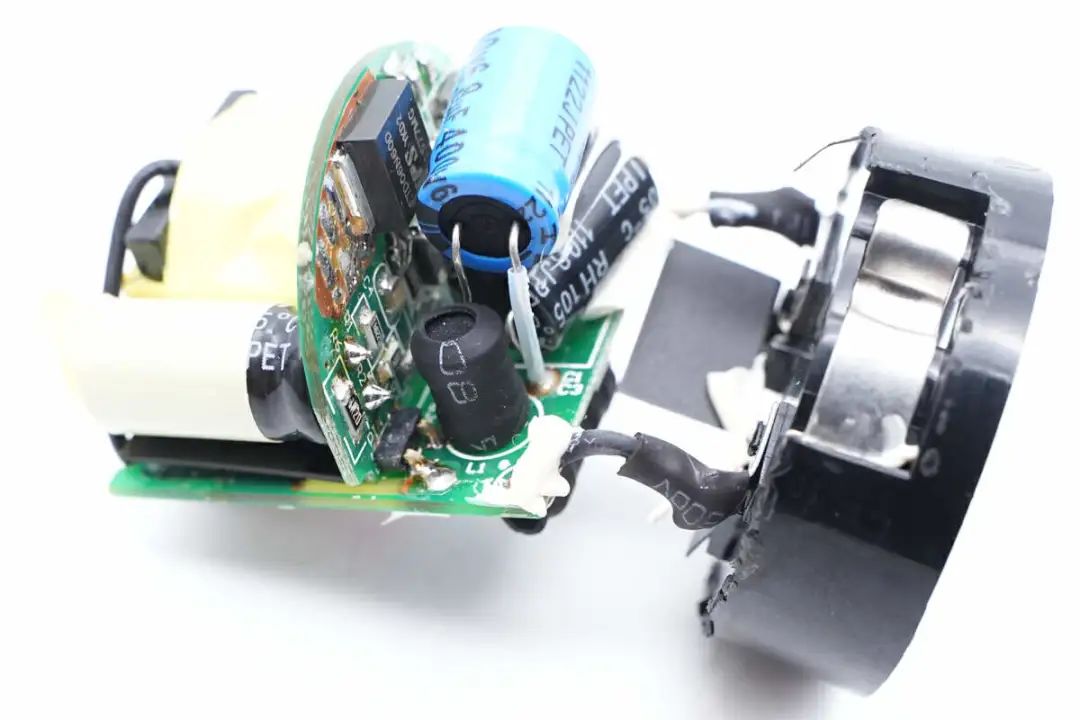

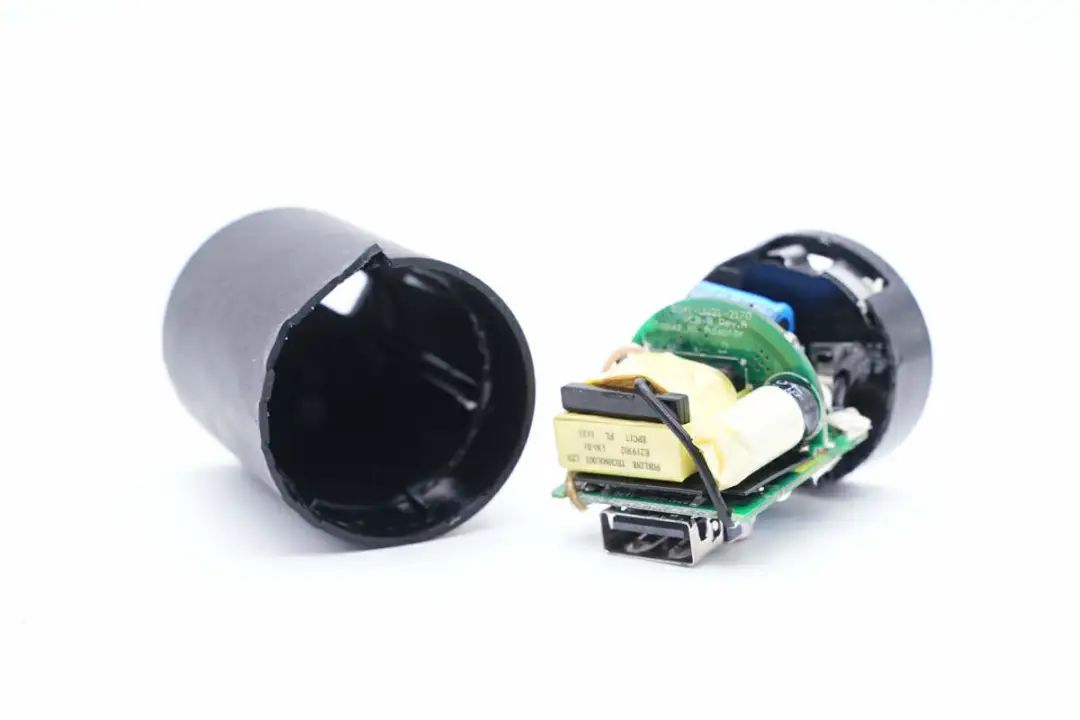

首先沿外壳接缝取下折叠插脚的插座，取出内部PCBA模块。
插脚模块通过导线焊接连接到PCBA模块。
导线焊接处打胶加固。

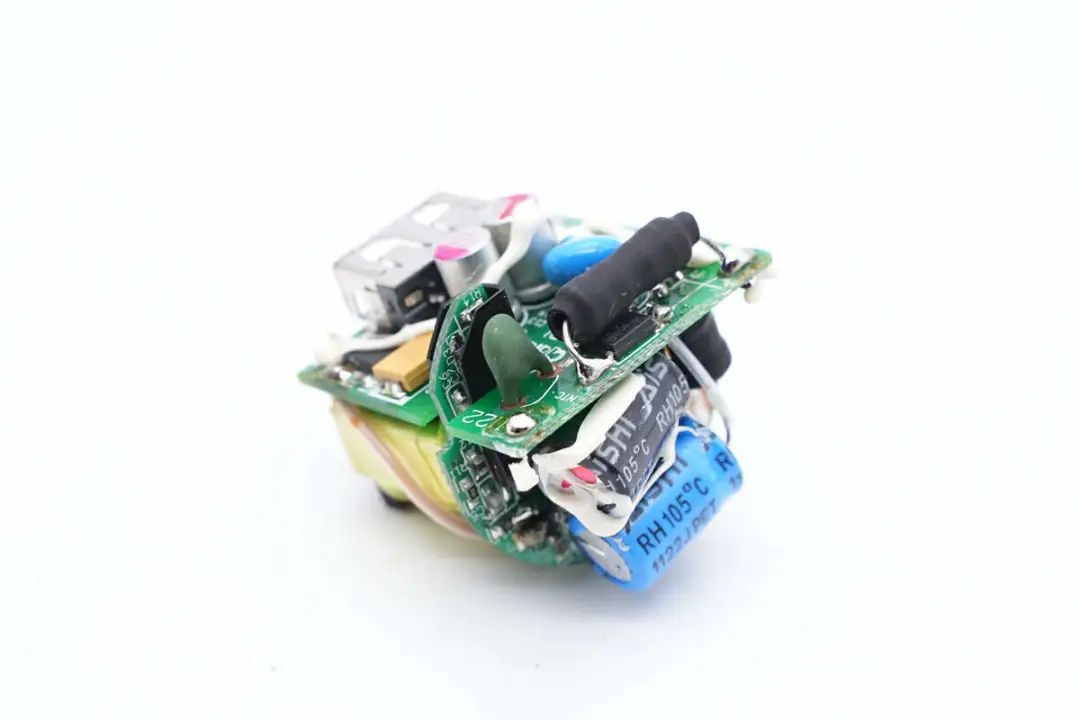

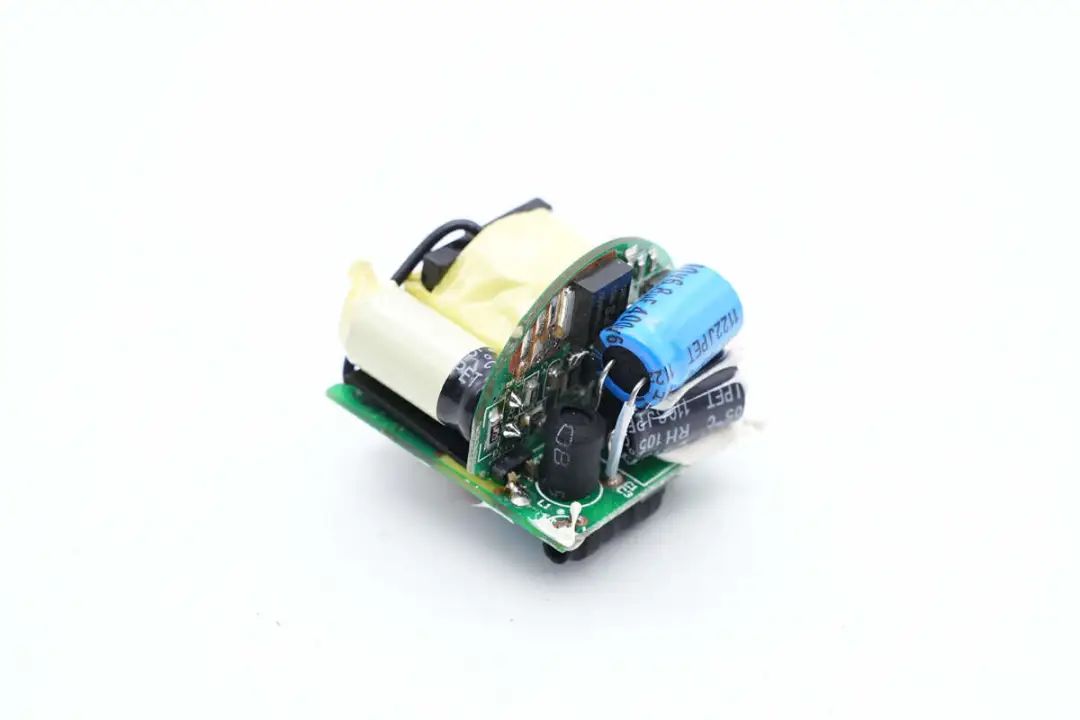

PCBA模块由一块长条形PCB和一块圆形PCB焊接组成。

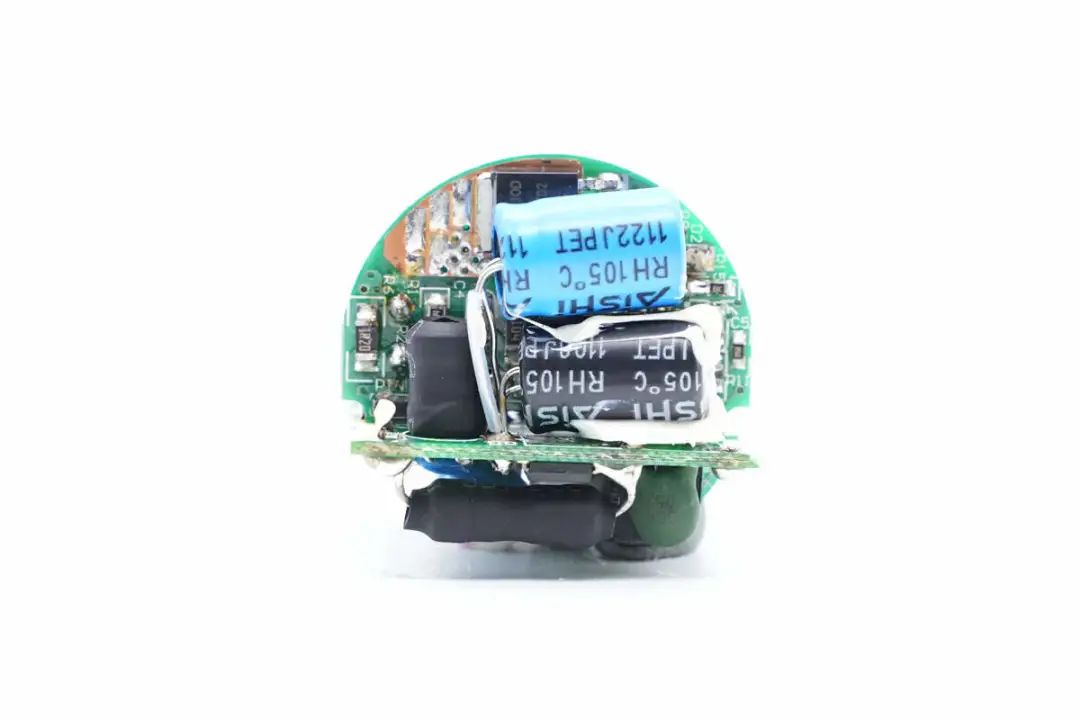

初级侧元件一览，焊接高压滤波电容和差模电感，在圆形PCB上焊接开关管，两块PCB通过排针焊接连接。

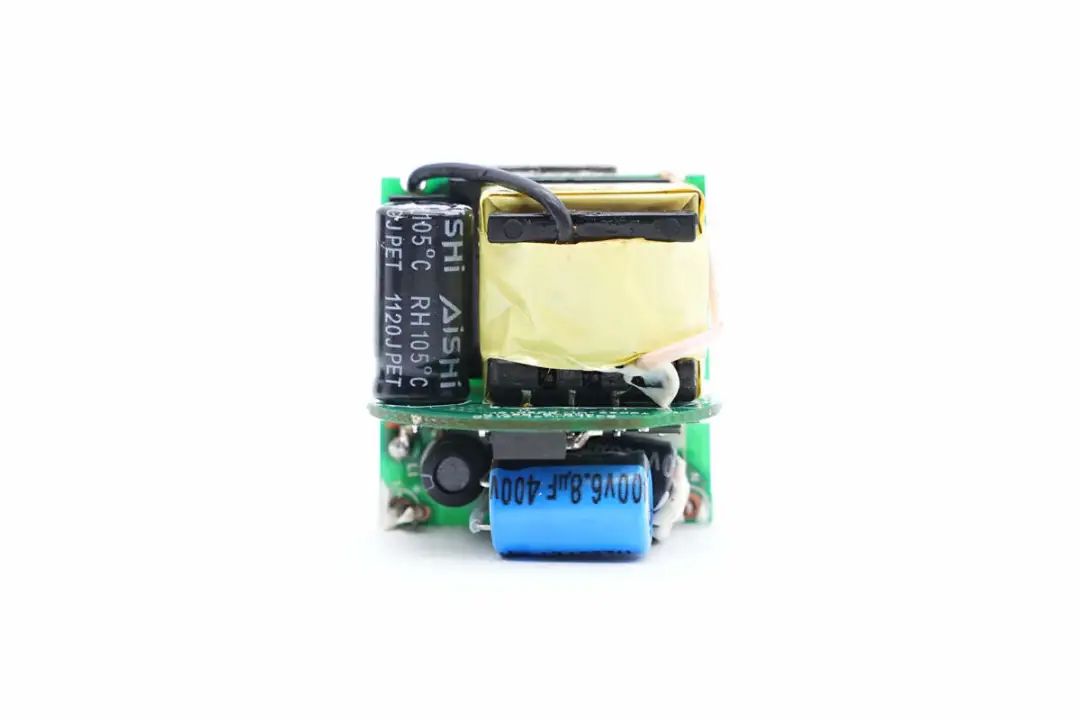

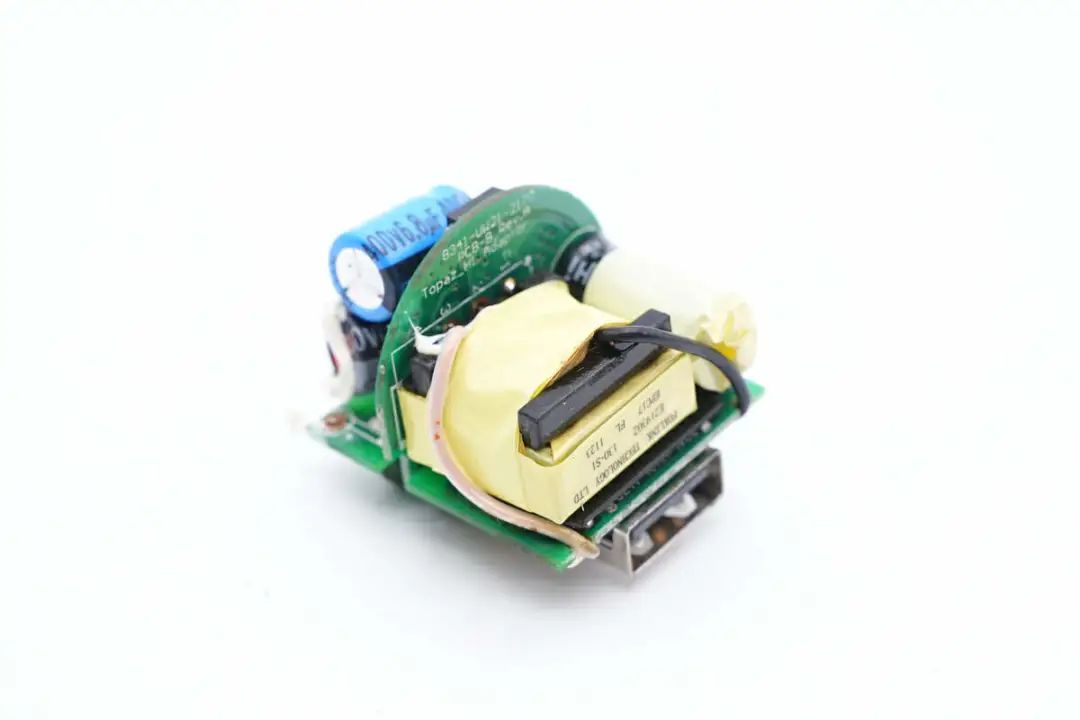

另外一面焊接高压滤波电容和变压器，高压滤波电容缠绕胶带绝缘。

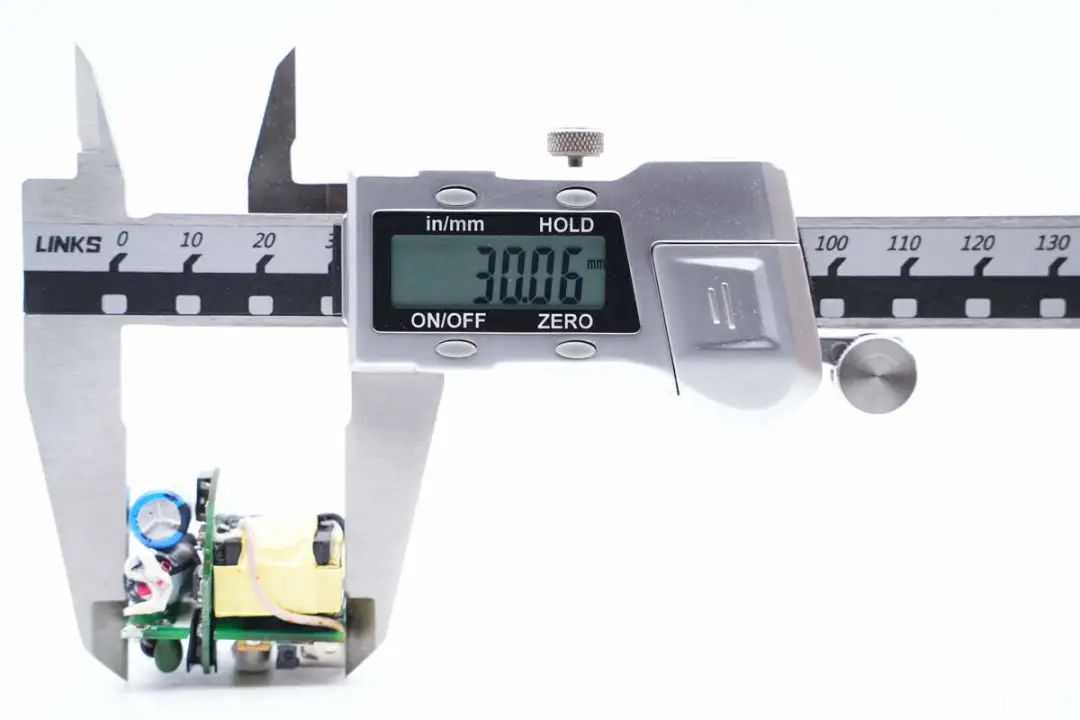

使用游标卡尺测得PCBA模块长度约为30.06mm。

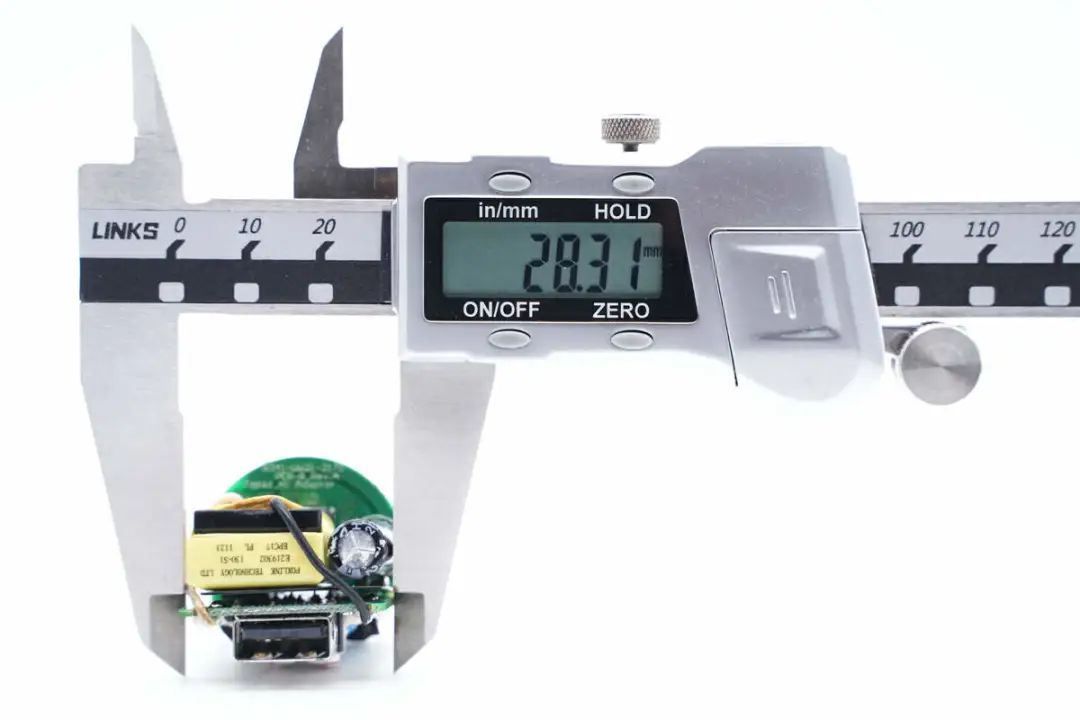

PCBA模块宽度约为28.31mm。

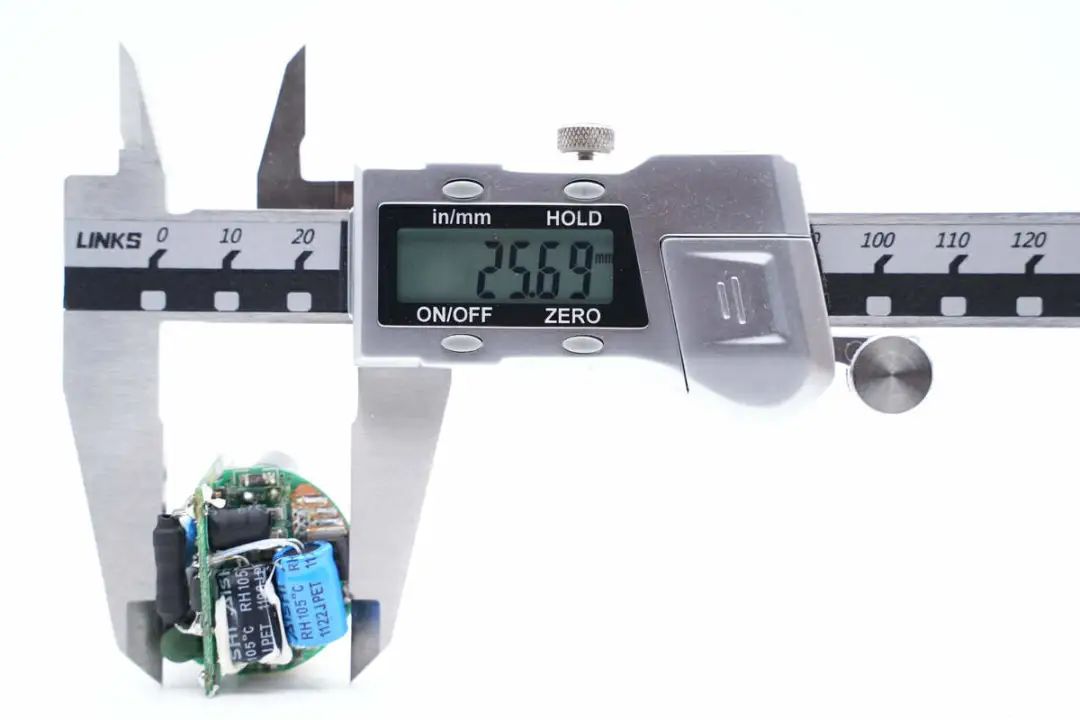

PCBA模块高度约为25.69mm。

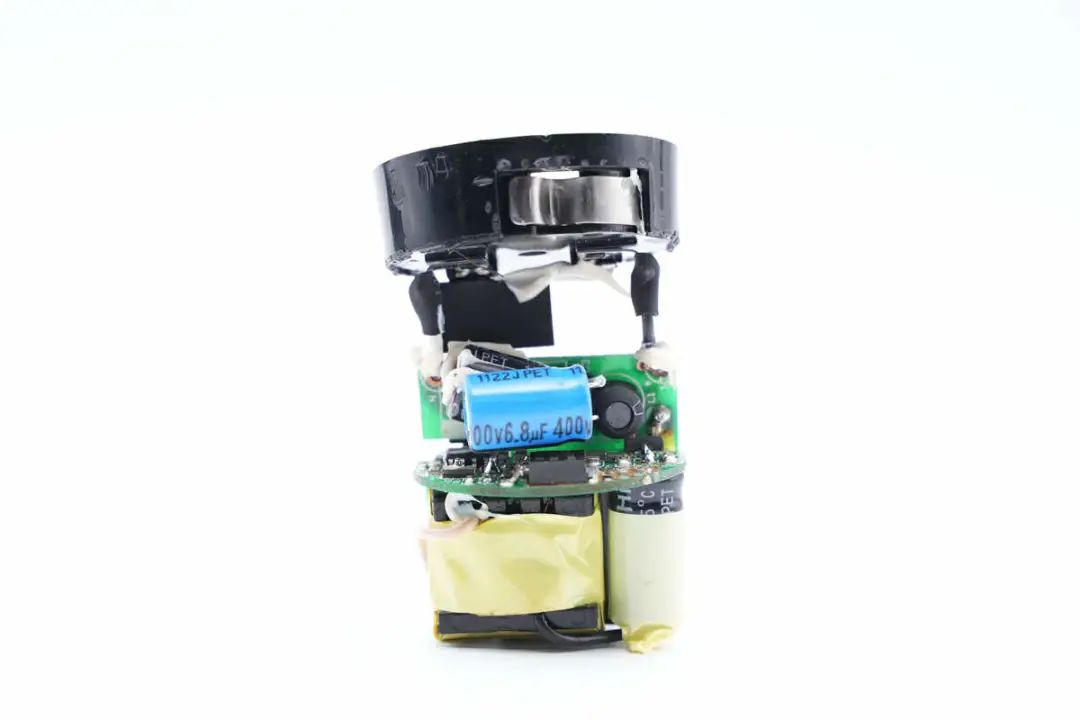

PCBA模块输入侧一览，焊接保险丝，NTC热敏电阻，整流桥和高压滤波电容。

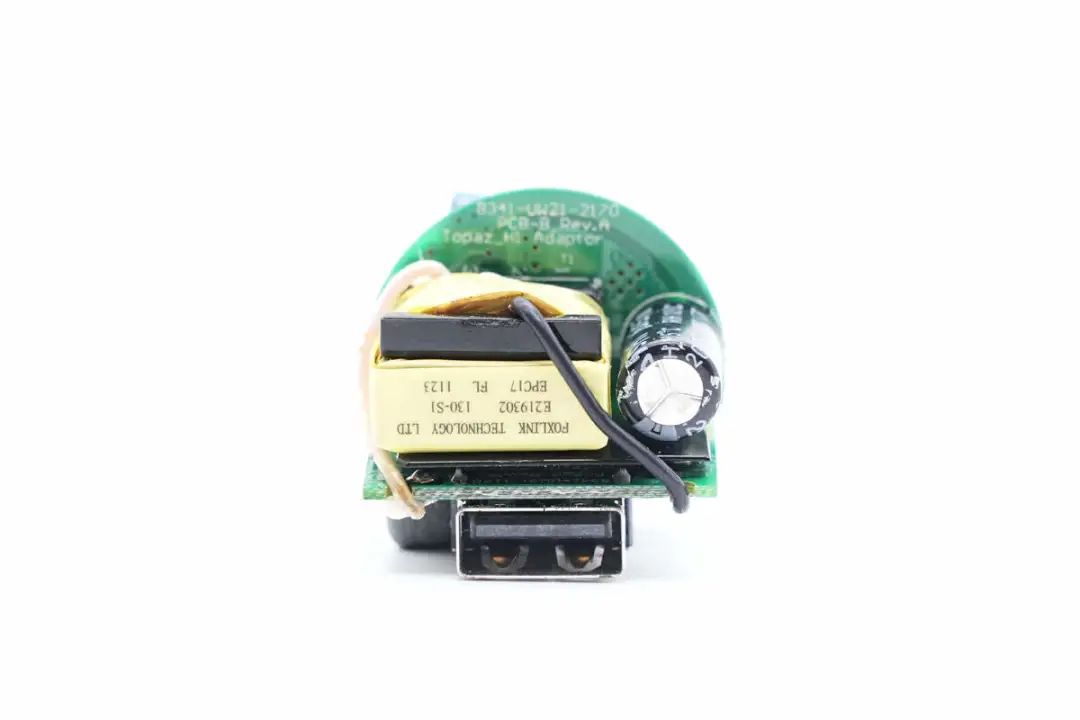

另一侧焊接变压器，高压滤波电容和USB-A母座。
圆形PCB两侧焊接高压滤波电容和变压器，底部焊接开关管和初级主控芯片。

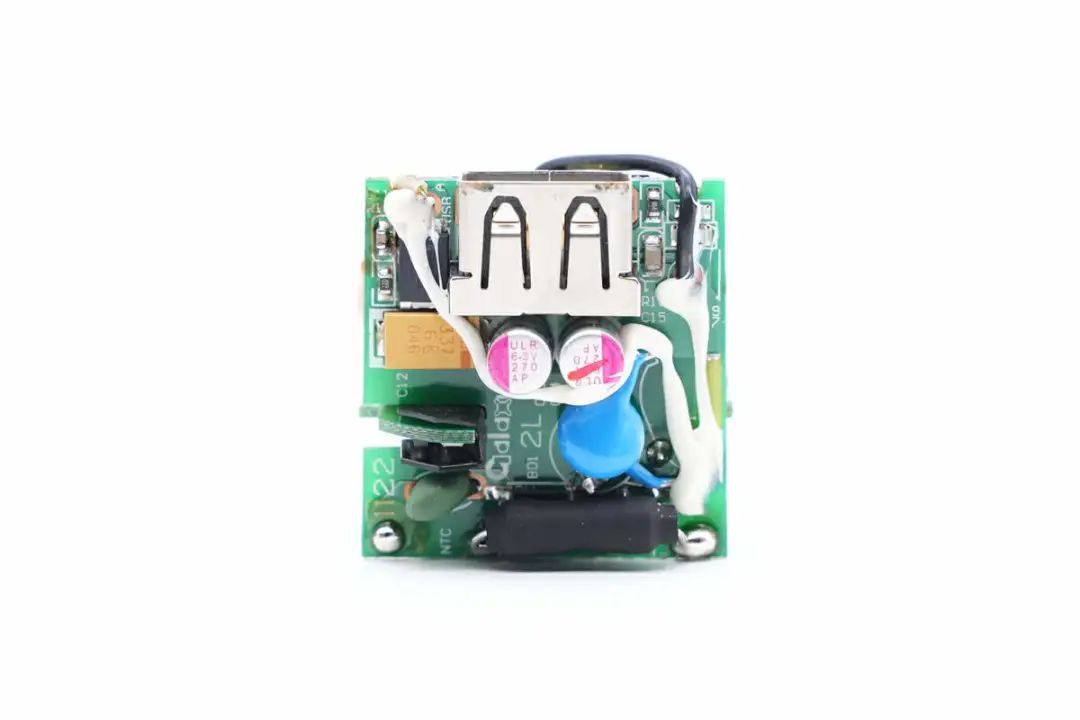

另外一面焊接USB-A母座，滤波电容，蓝色Y电容和保险丝等元件。

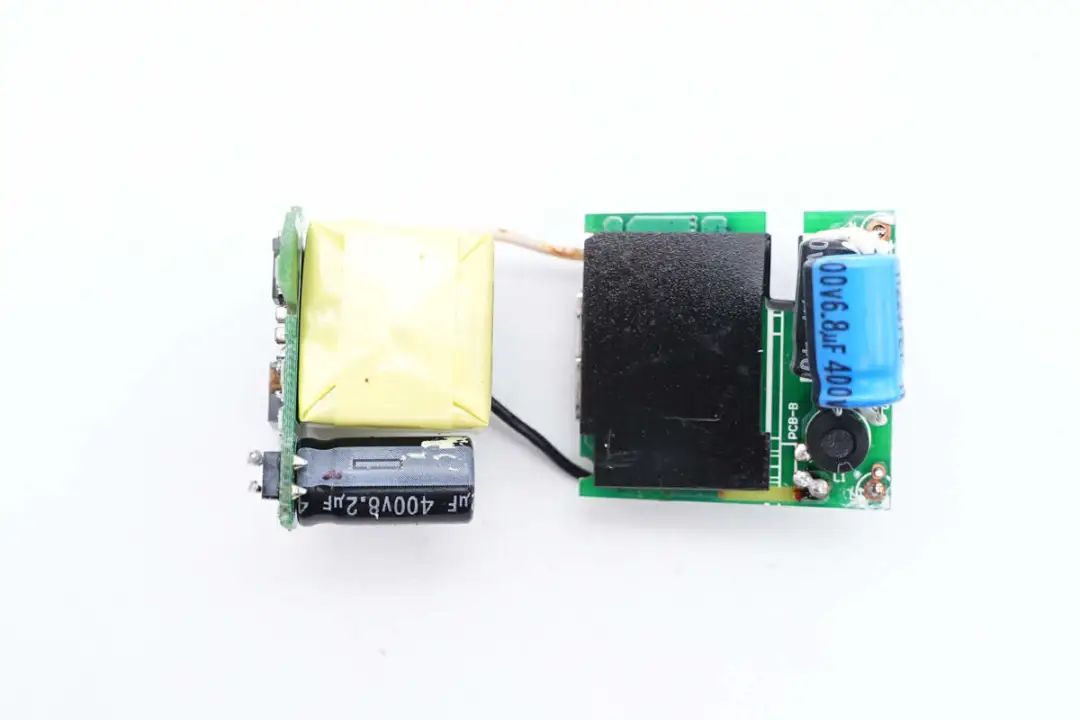

焊接开连接两块PCB的排针，两块PCB的布局与现代充电器类似，其中一块半圆形PCB焊接变压器和开关管，另一块方形PCB焊接交流输入和直流输出。

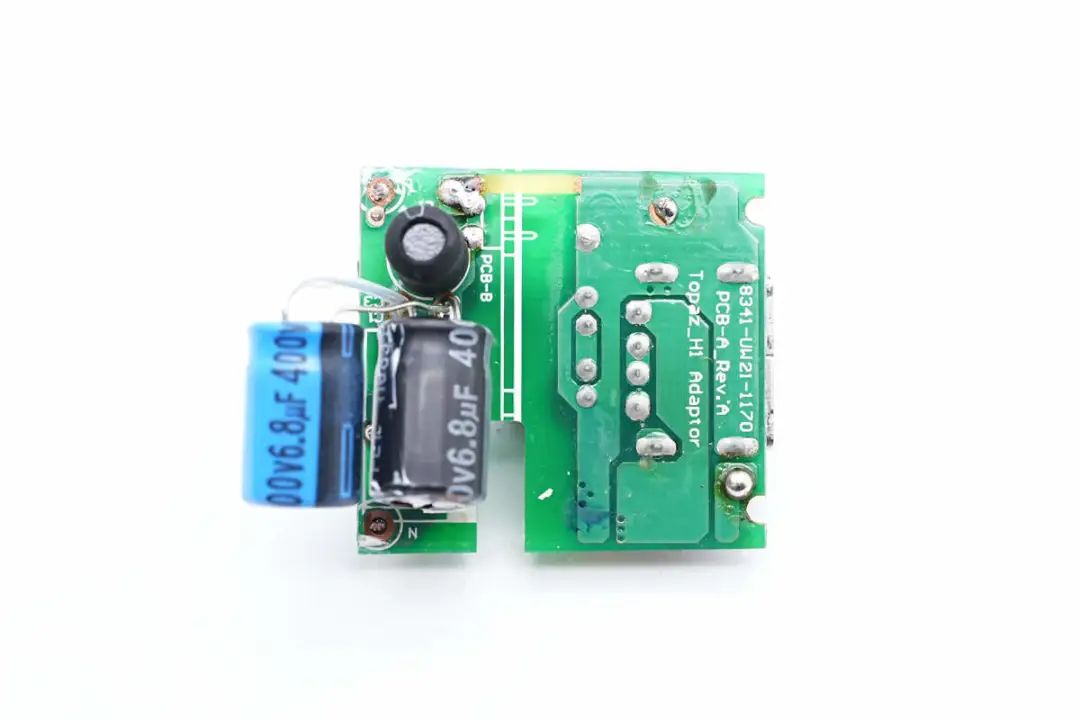

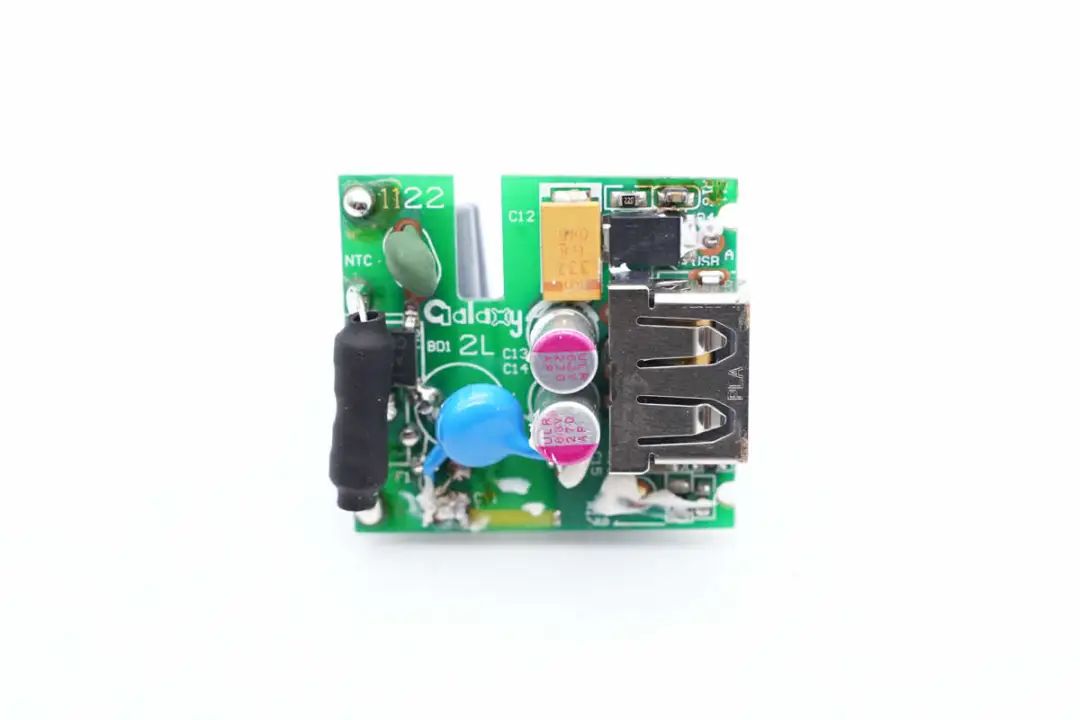

一面焊接输入保险丝，整流桥，NTC热敏电阻，蓝色Y电容，输出滤波电容和USB-A母座。
另一面焊接差模电感和两颗滤波电容。

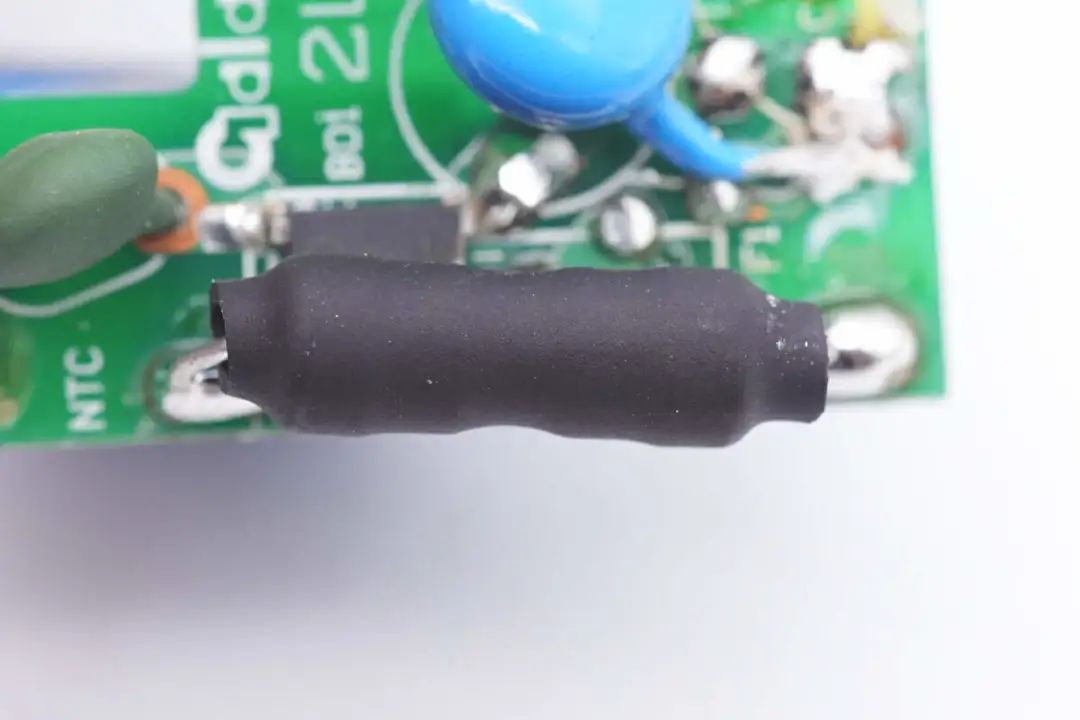

输入端保险丝外套热缩管绝缘。

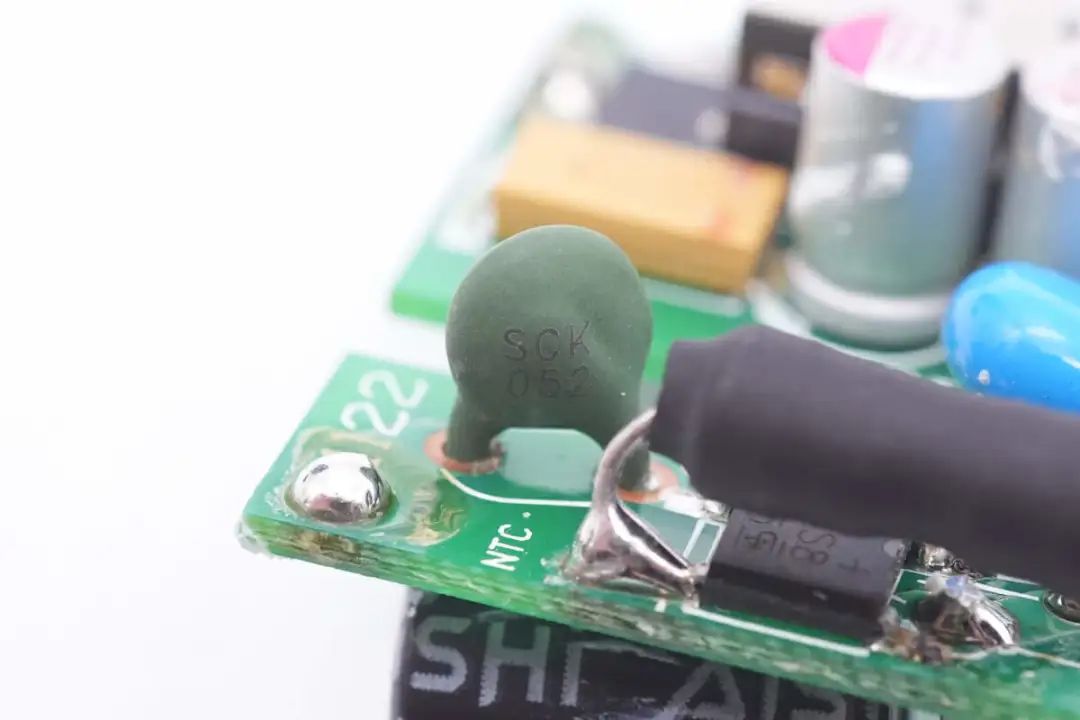

绿色NTC热敏电阻用于抑制上电的浪涌电流。

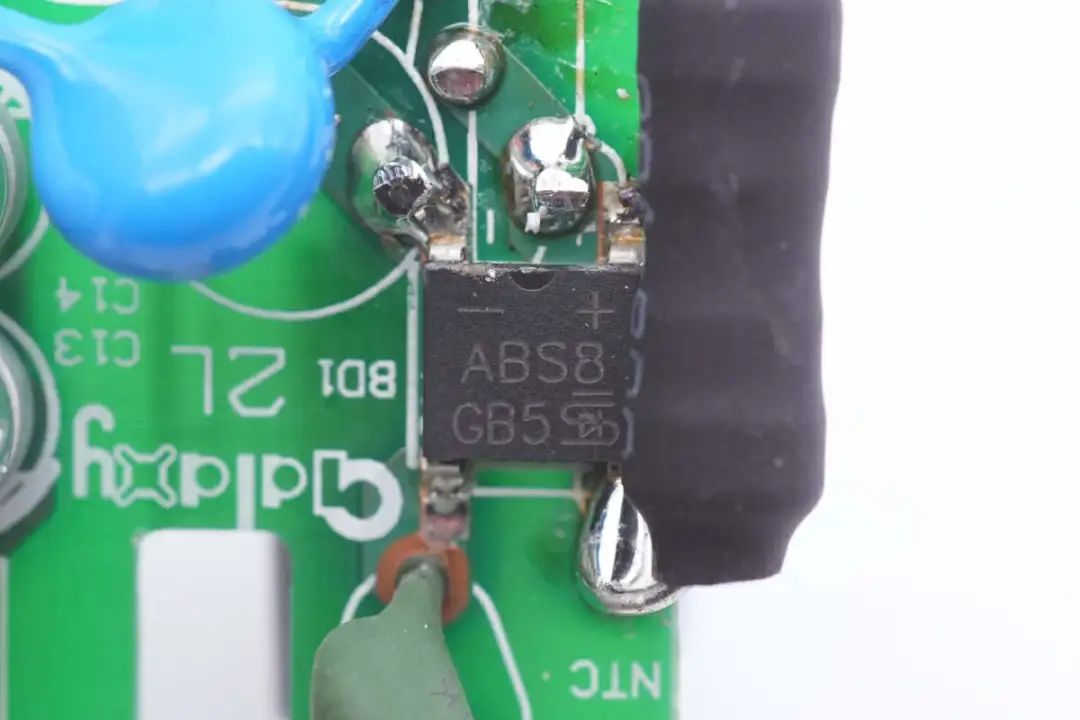

整流桥型号为ABS8，规格为0.8A 800V。

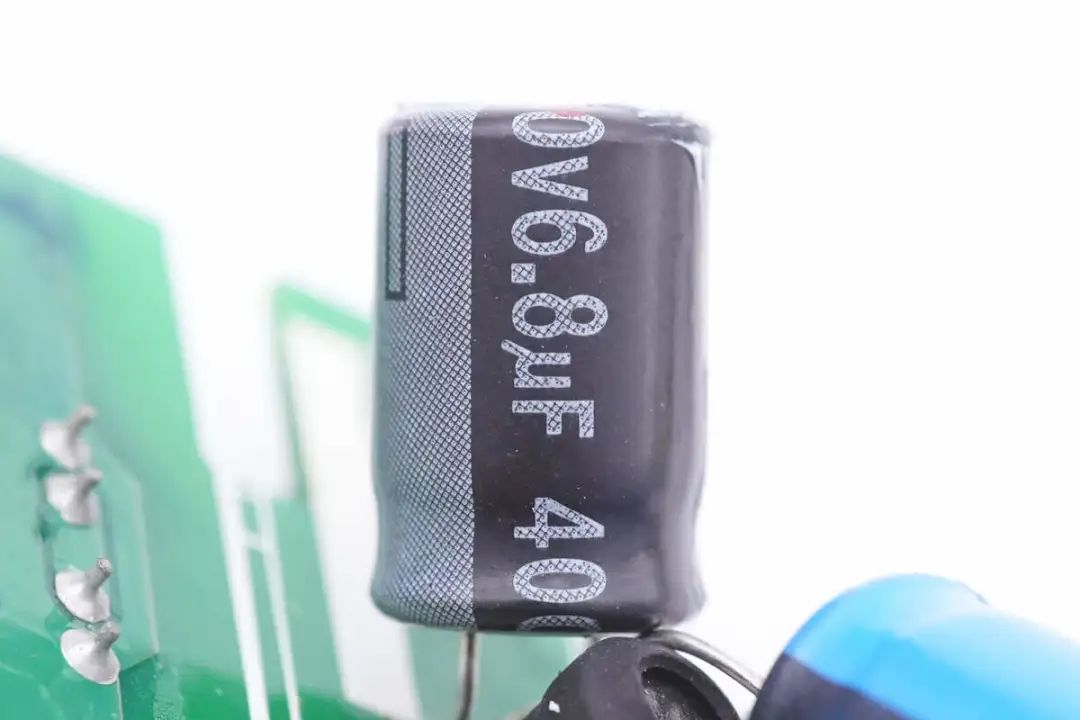

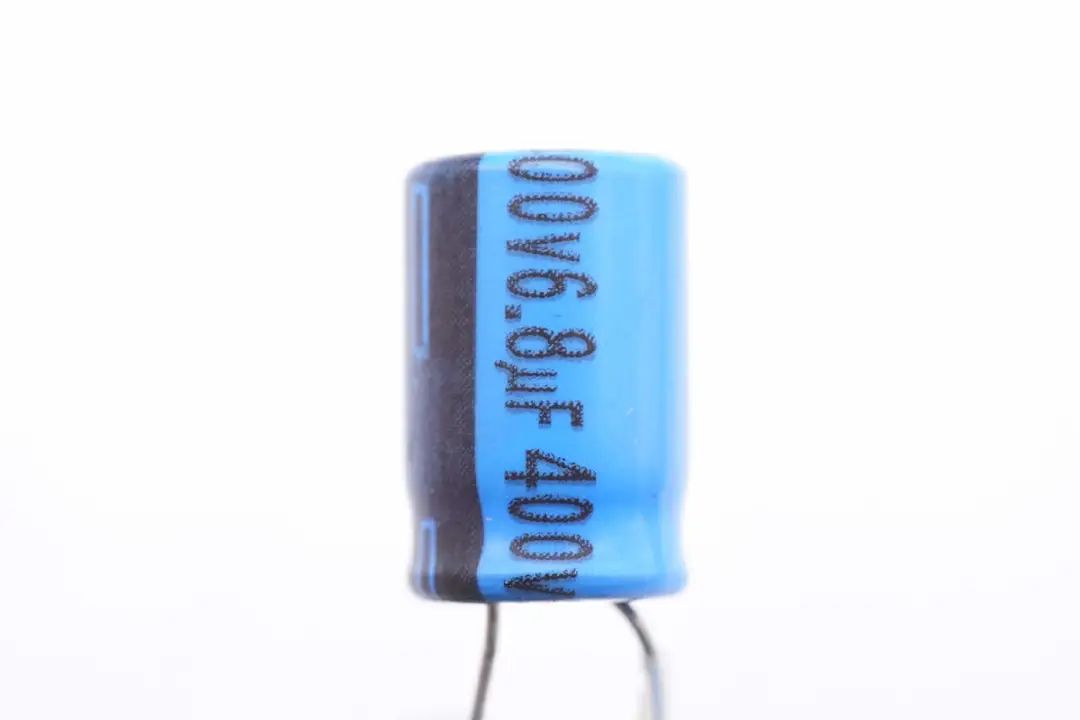

高压滤波电容均来自艾华，其中一颗规格为400V6.8μF。
另一颗规格相同。

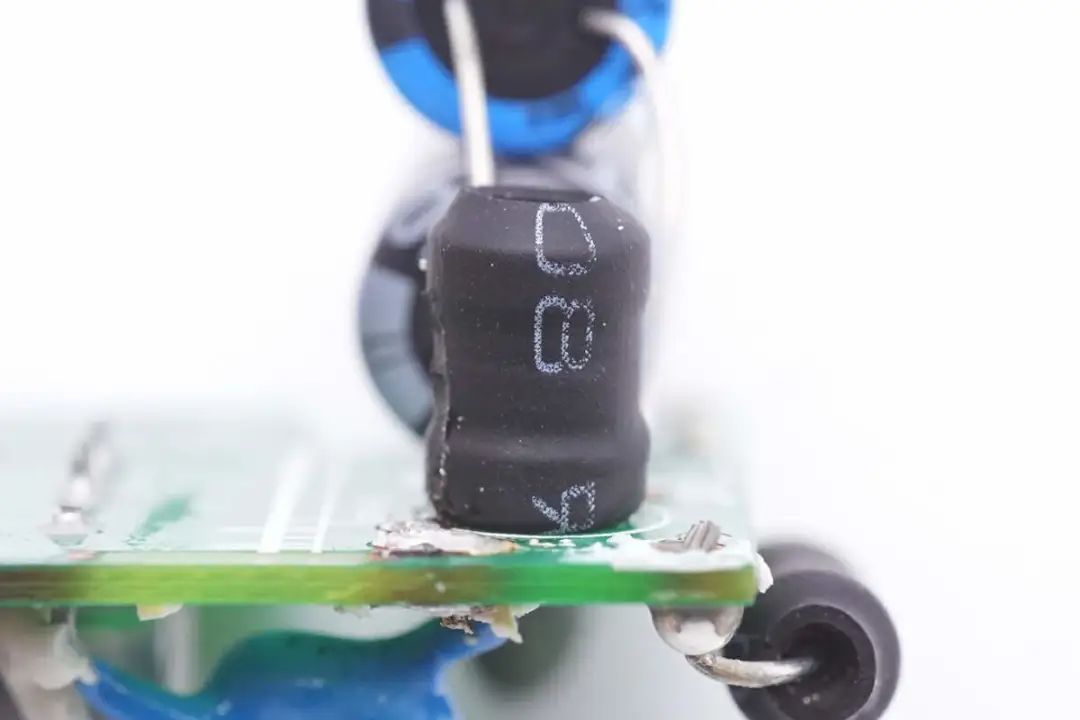

差模电感采用漆包线绕制，外套热缩管绝缘。

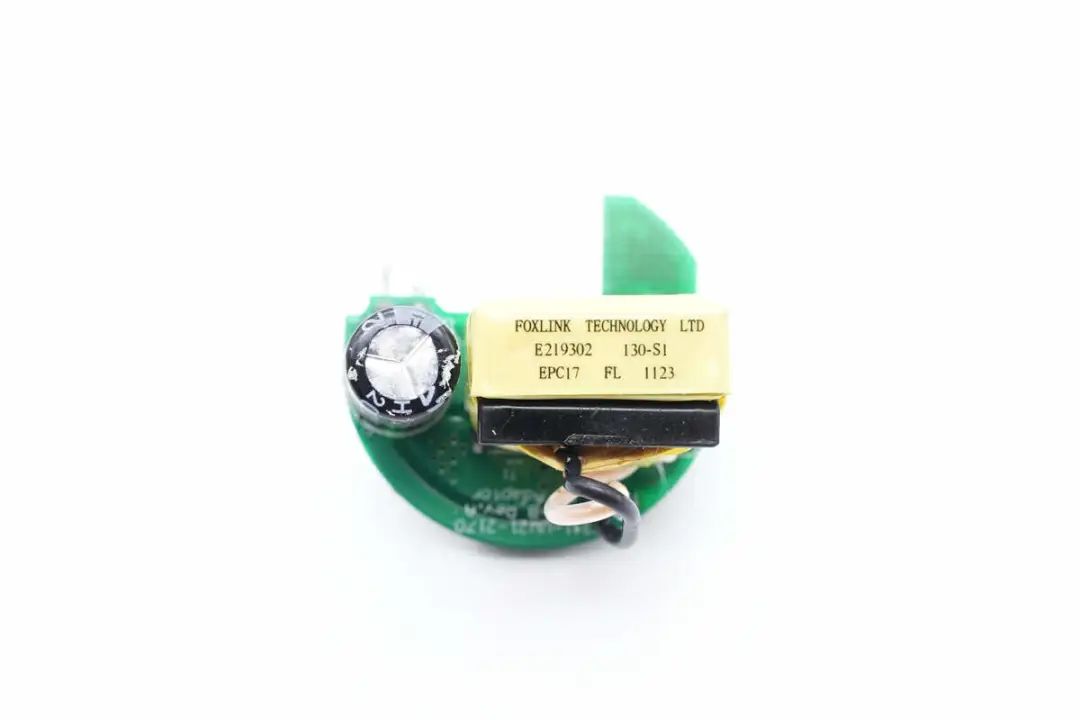

另一块PCB正面焊接变压器和高压滤波电容。

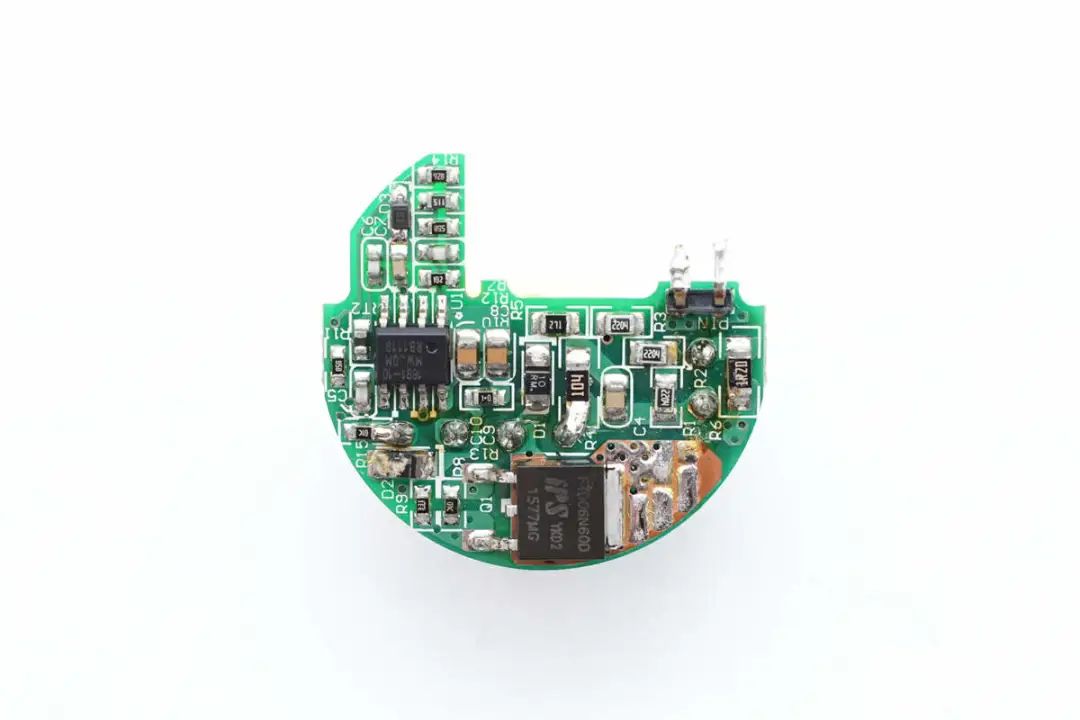

背面焊接主控芯片和开关管。

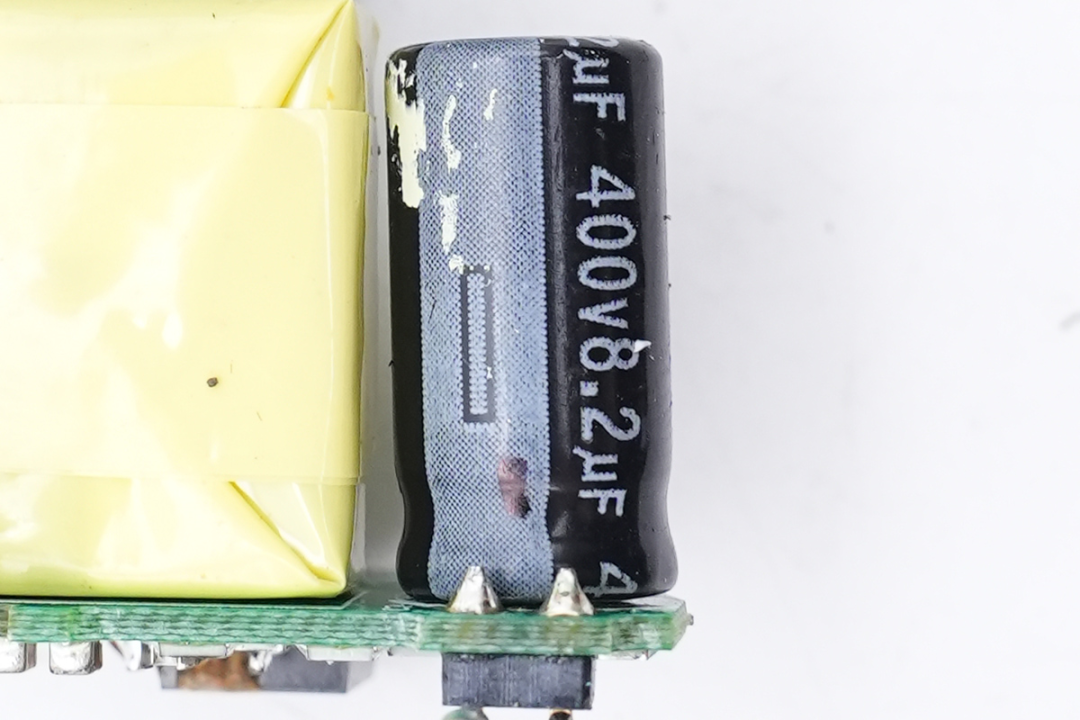

高压滤波电容规格为400V8.2μF。

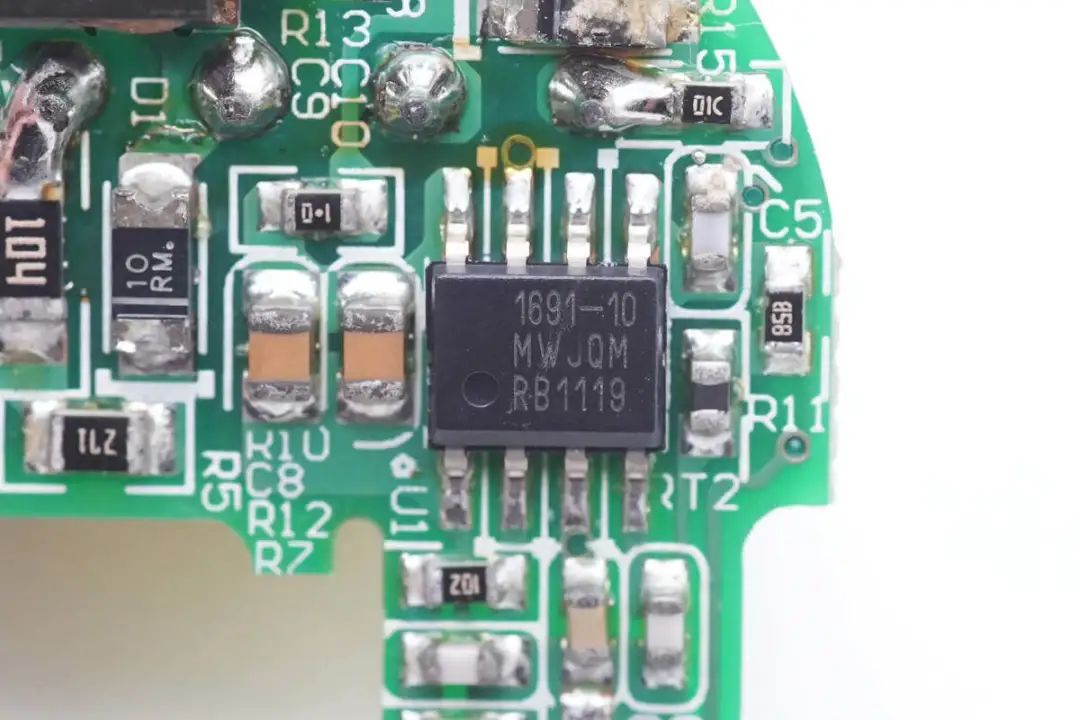

初级主控芯片来自瑞萨，型号iW1691-10，是一颗高性能开关电源控制器，采用数字控制技术，峰值电流模式，原边反馈，无需光耦简化设计，待机功耗低于100mW。

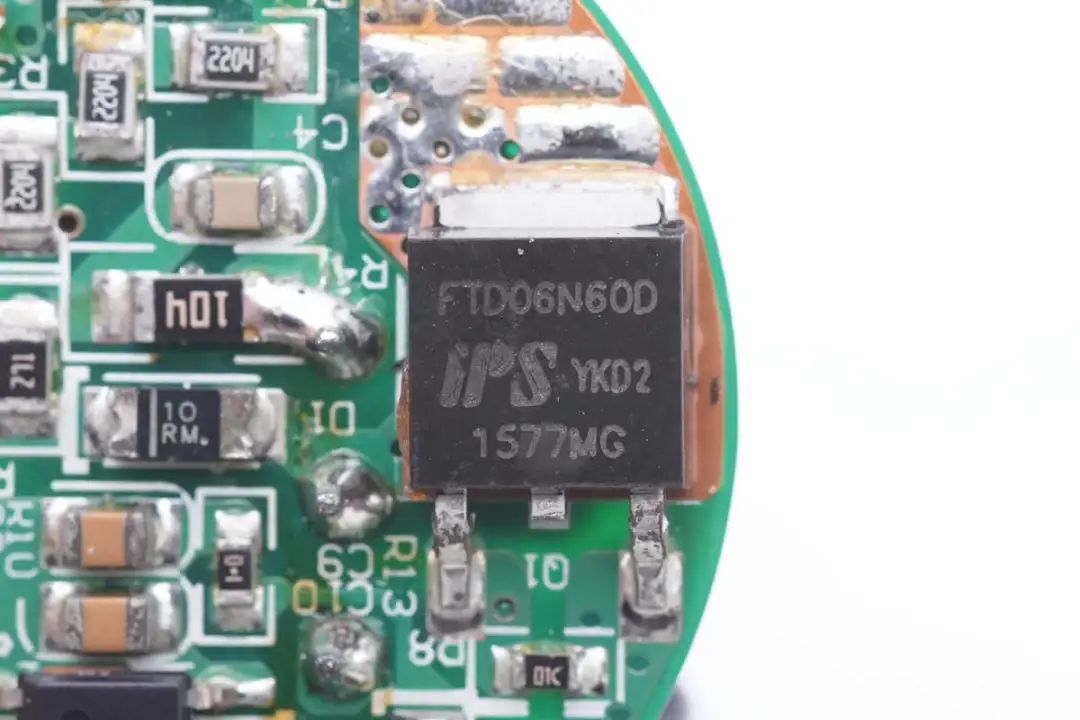

初级开关管来自华润芯，型号FTD06N60D，NMOS，耐压600V，导阻1.25Ω，采用TO252封装。

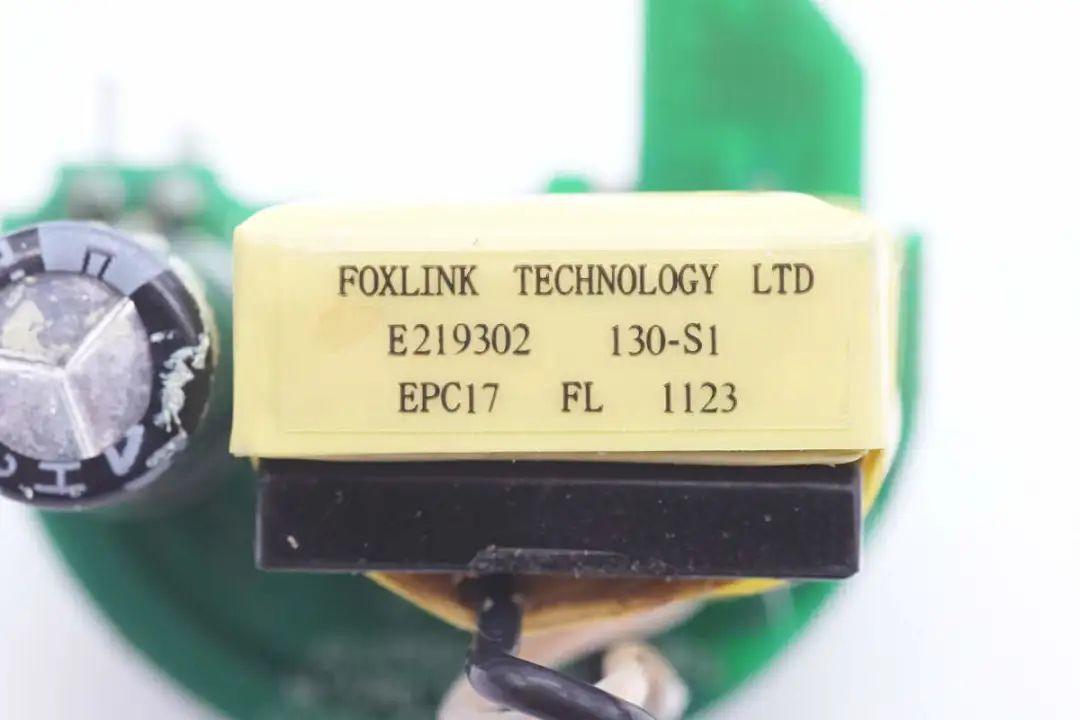

变压器标签印有FOXLINK字样，表示由富港电子代工。

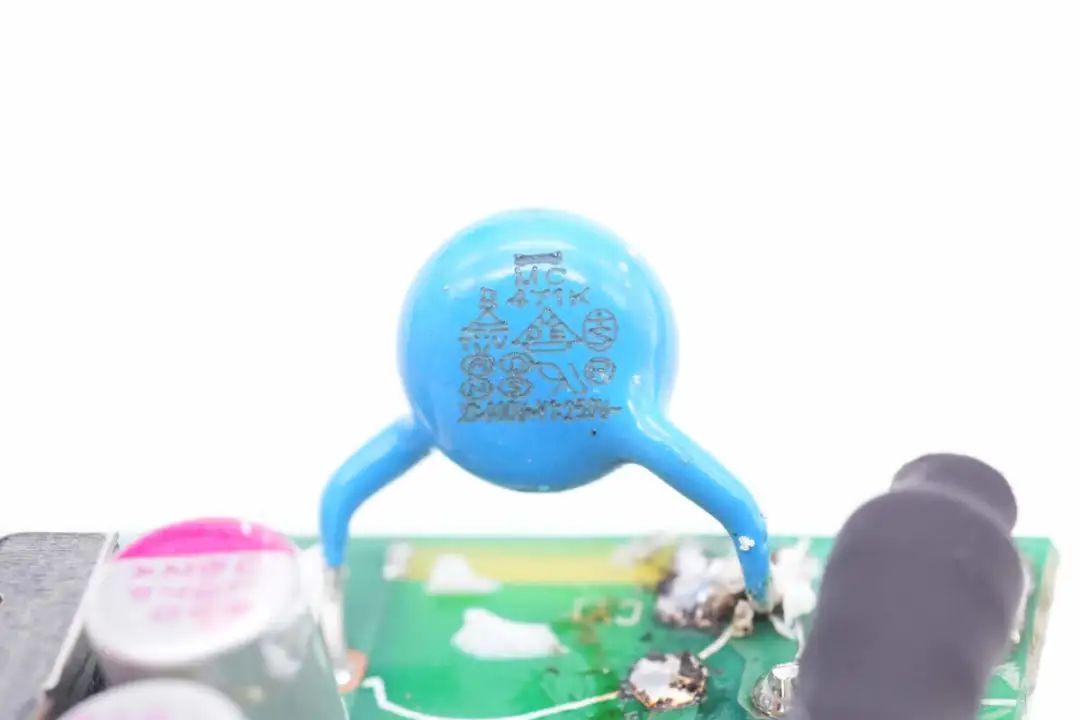

蓝色Y电容特写。

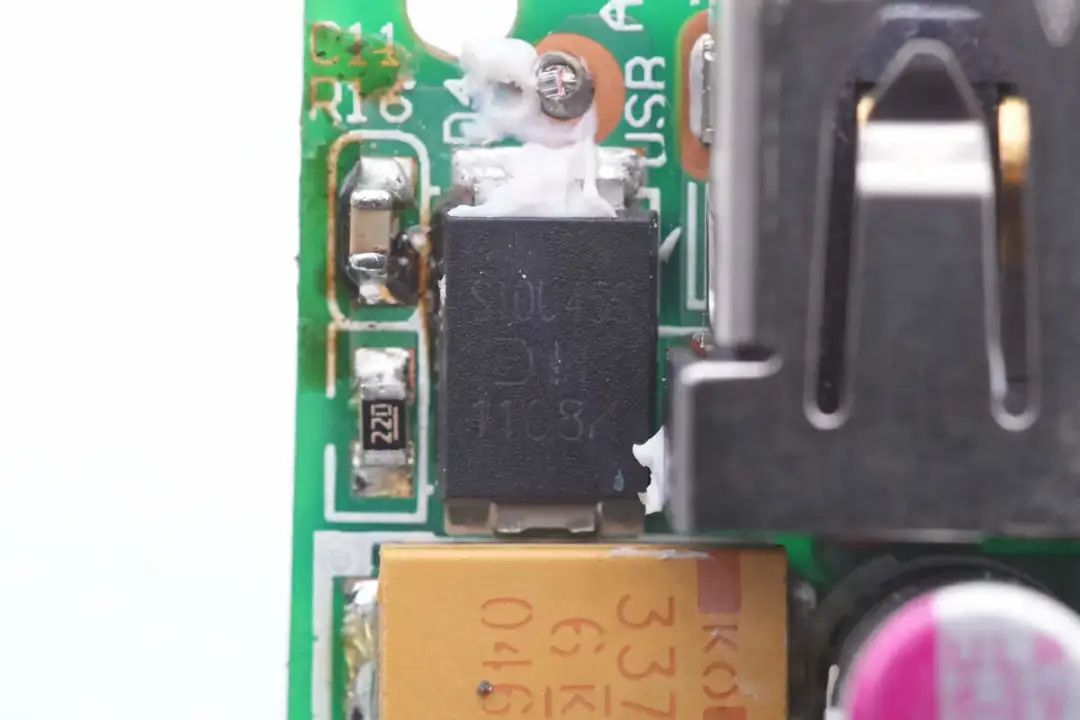

肖特基二极管来自DIODES，丝印S10U45S，实际型号SBR10U45SP5Q，45V 10A，用于输出整流。

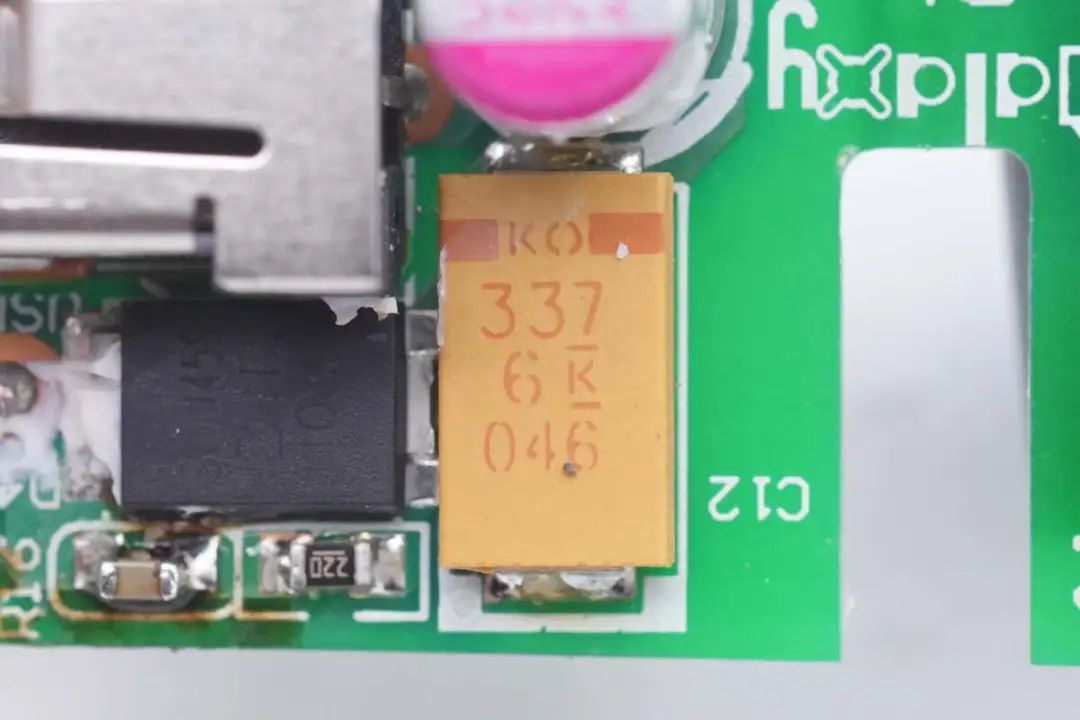

输出滤波电容来自KEMET，为贴片钽聚合物电容，规格为330μF 6V。

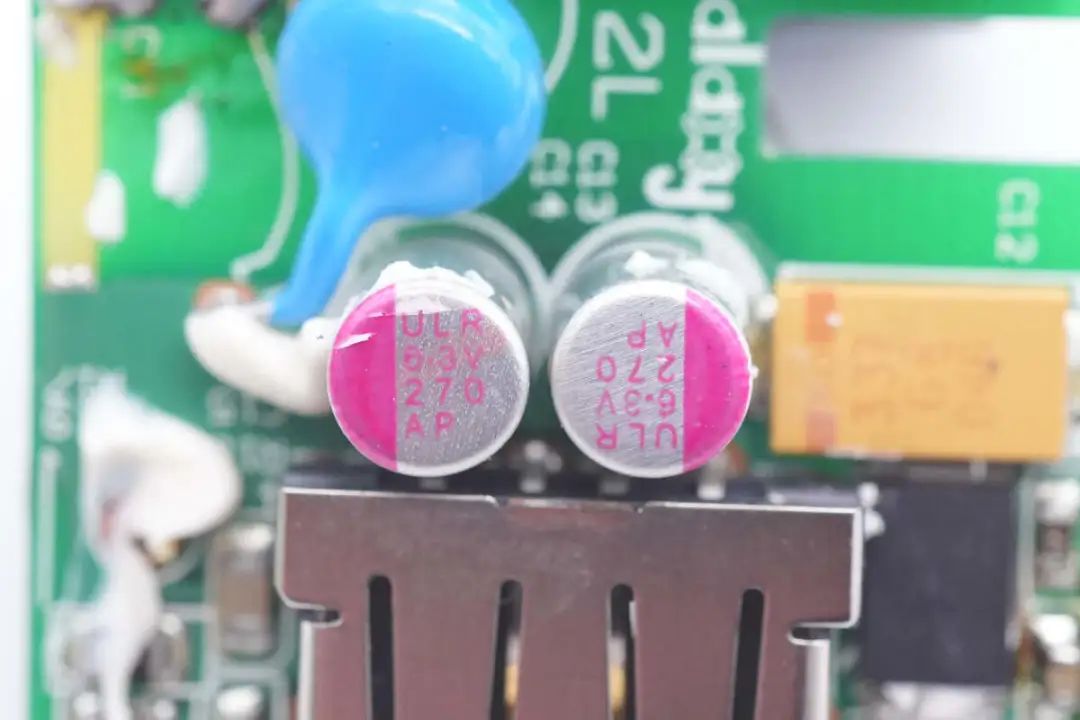

两颗固态滤波电容来自万裕，规格为6.3V 270μF。

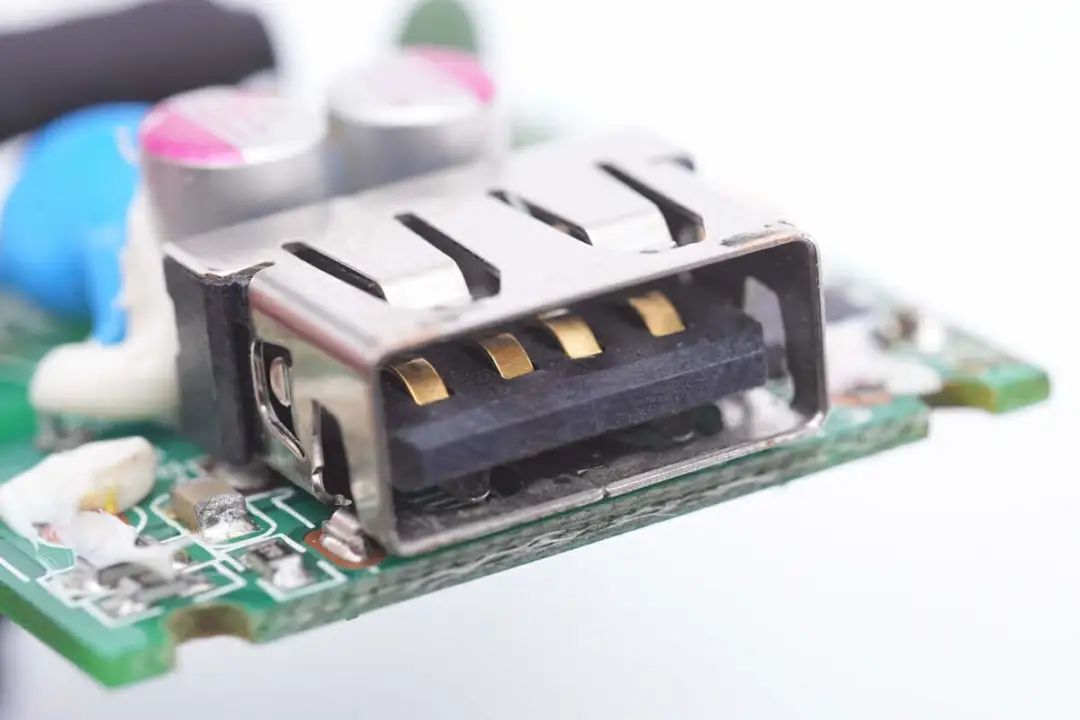

USB-A接口采用过孔焊接固定，黑色胶芯。

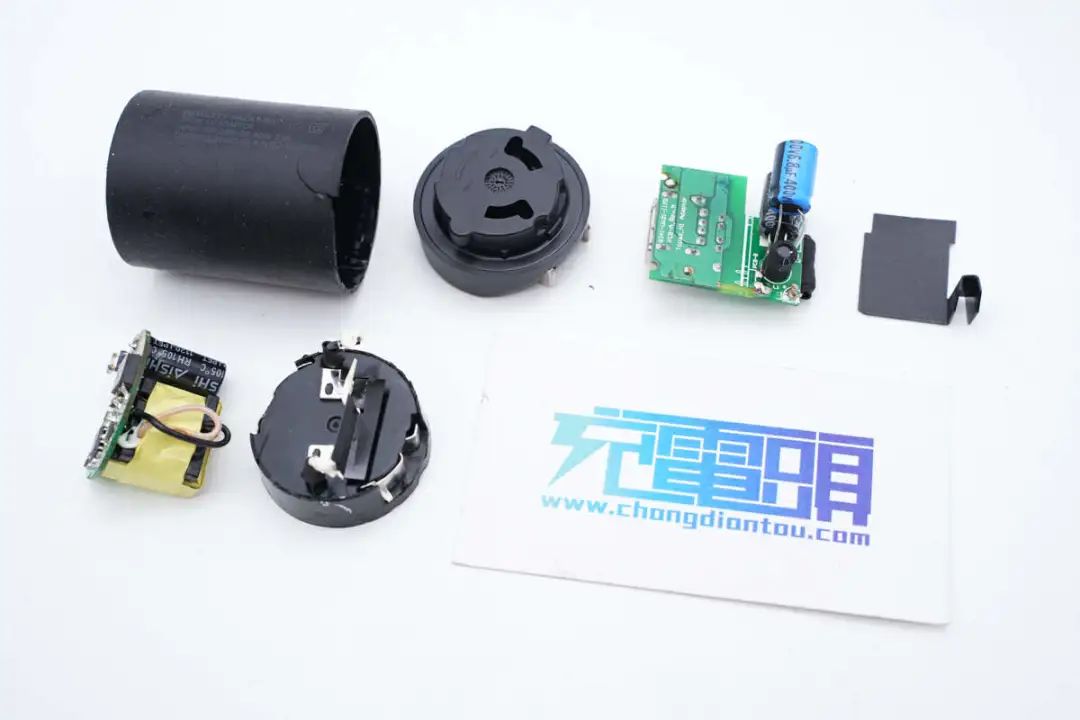

全部拆解一览，来张全家福。
充电头网拆解总结
这款大猪头充电器采用现在已经很少见的圆柱形造型，配有可更换的折叠插脚，便于日常携带和收纳。充电器输出规格为5.3V2A，由富港代工生产，能够满足当年iPad及移动电源的充电使用。
充电头网通过拆解了解到，HP大猪头充电器采用两块PCB穿插焊接组成，为原边反馈设计，无需光耦，初级采用瑞萨主控芯片搭配华润芯MOS管，输出采用肖特基整流，贴片钽电容和固态电容滤波，内部设计紧凑，用料扎实。
