前言
lengon良工推出了一款四位延长线插座，这款插座具备两个3+2新国标五孔和两个新国标双孔插孔，自带1.8米长电源线，并具有电源总控开关，可以连接多个家用电器，并且进行供电总控。同时，良工这款插座内部采用一体式铜条，接触更好，寿命更长。下面就带来这款插座的拆解，看看内部的用料和设计。
此前充电头网还拆解过良工六位延长线插座、良工两位延长线插座等产品，欢迎查阅。
良工四位延长线插座外观

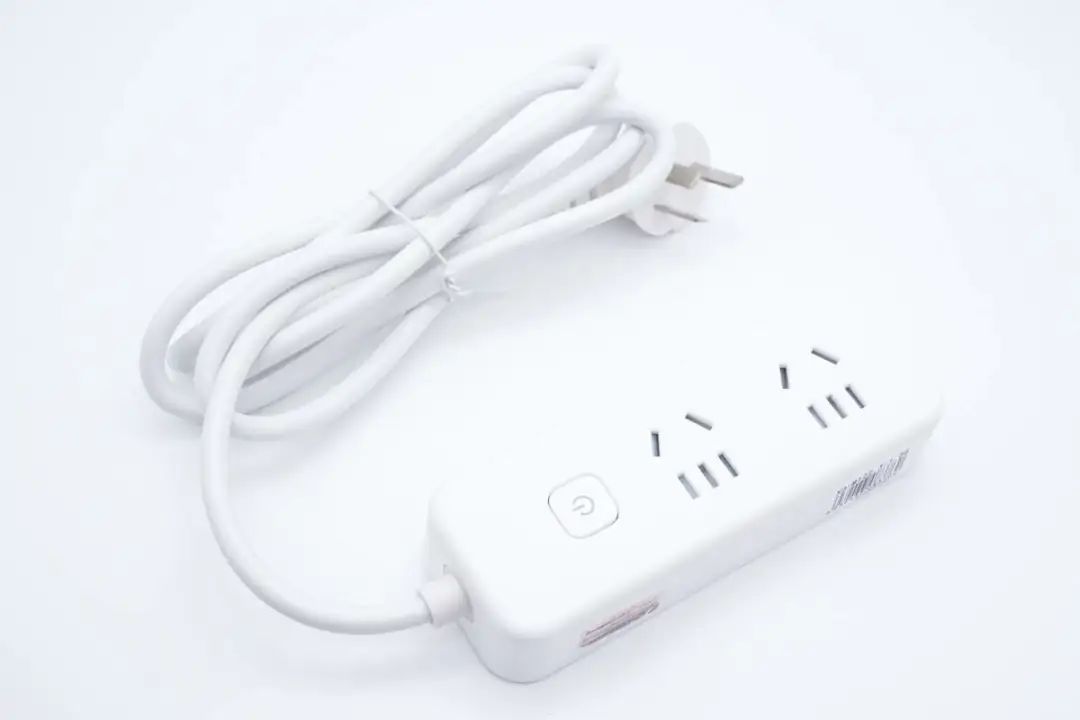

良工延长线插座XD-M122自带三脚插头电源线，机身壳哑光抗指纹，边缘过渡圆润。
相较此前拆解的良工XD-M111插座，这款的3+2和双孔插孔都各增加了一组，相当于“加长版”。

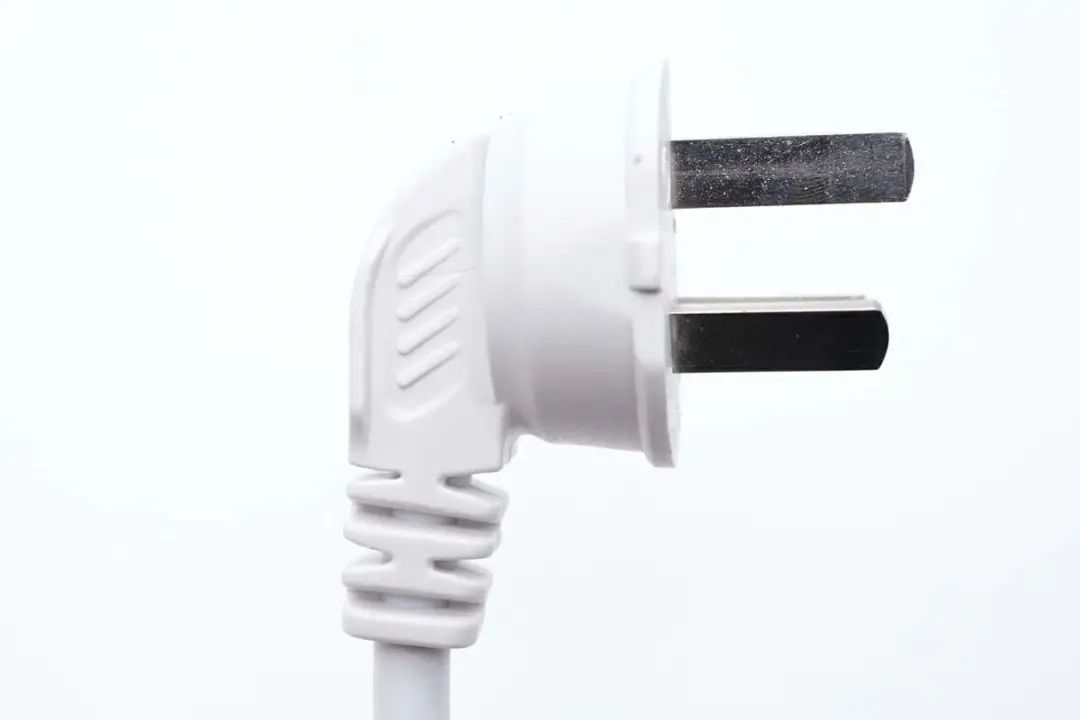

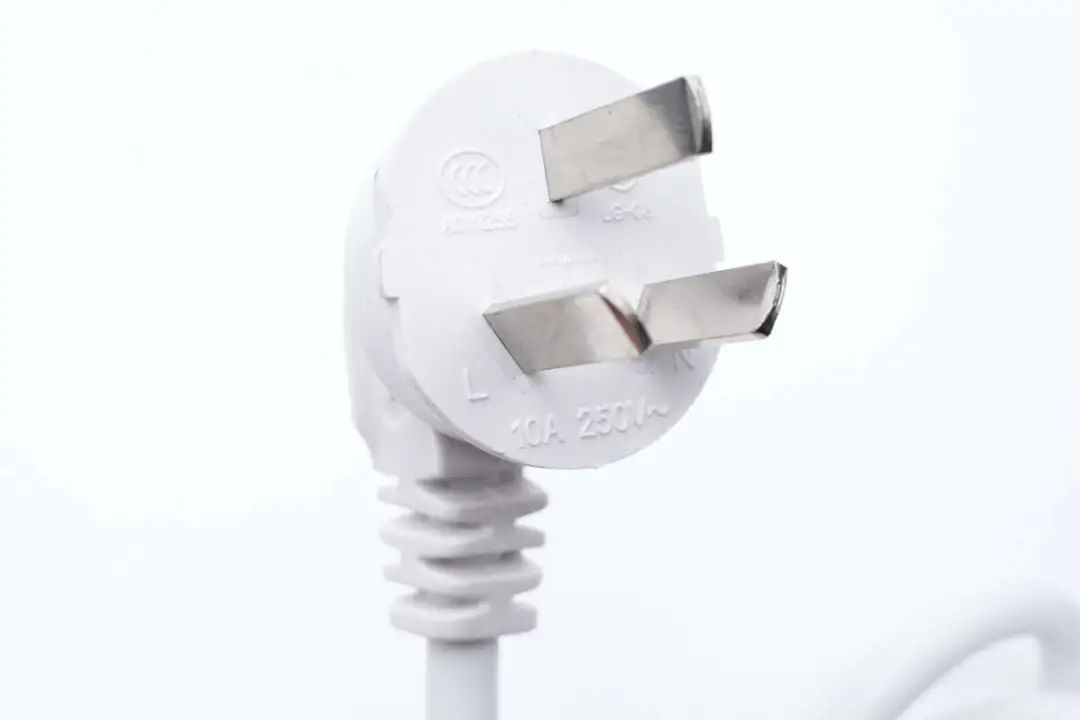

三脚插头特写，做了抗弯折和方便插拔设计。
内侧可以看到CCC认证以及10A 250V~规格等设计。

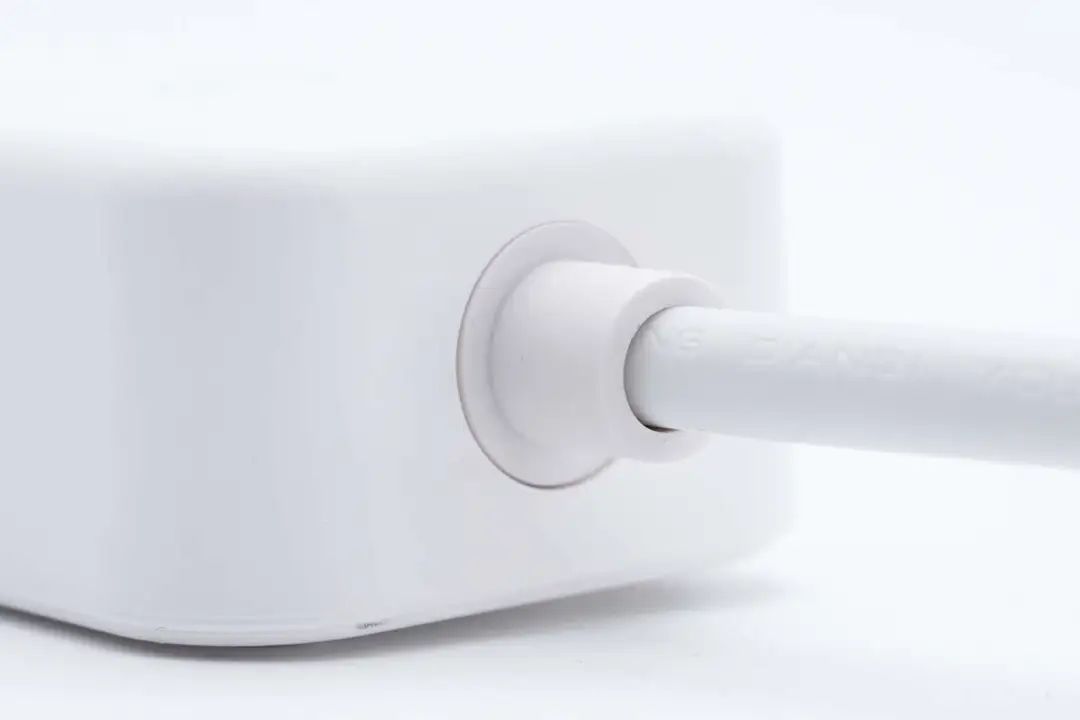

线缆设有胶套进行保护。

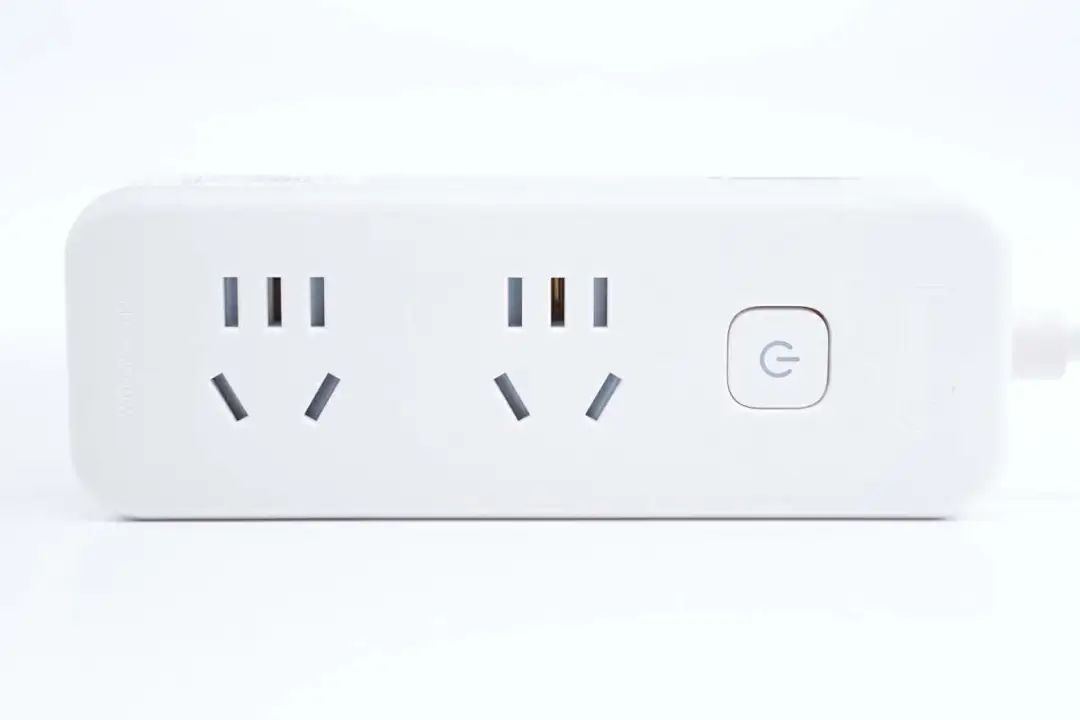

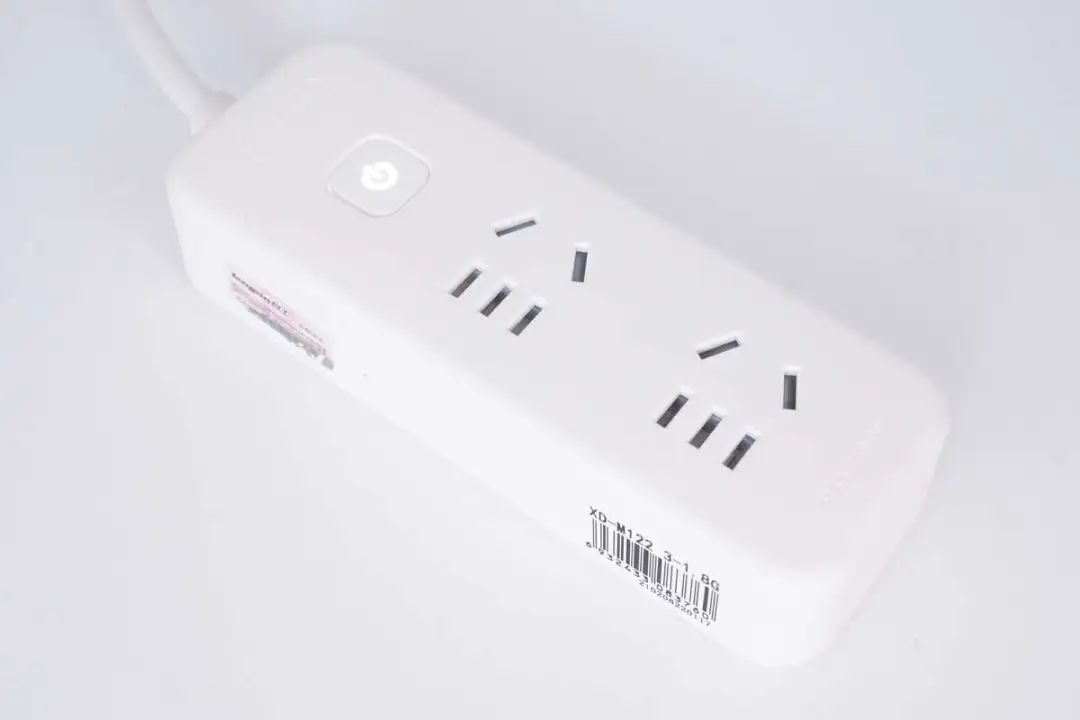

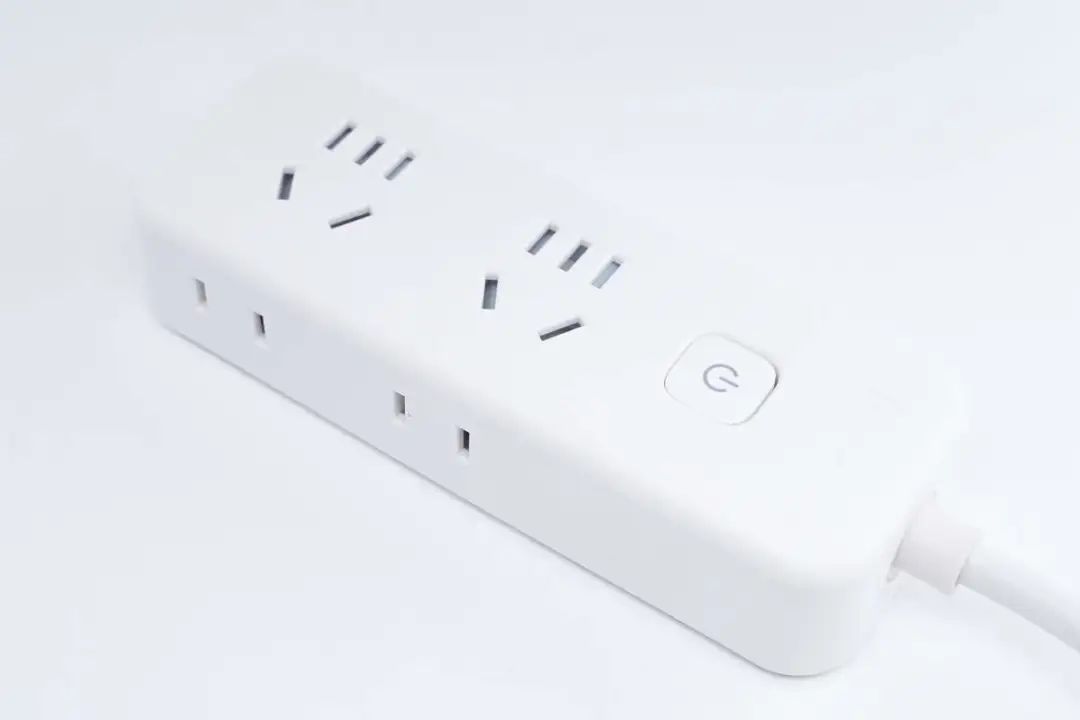

机身顶面设有总控按键以及两组3+2新国标插孔。

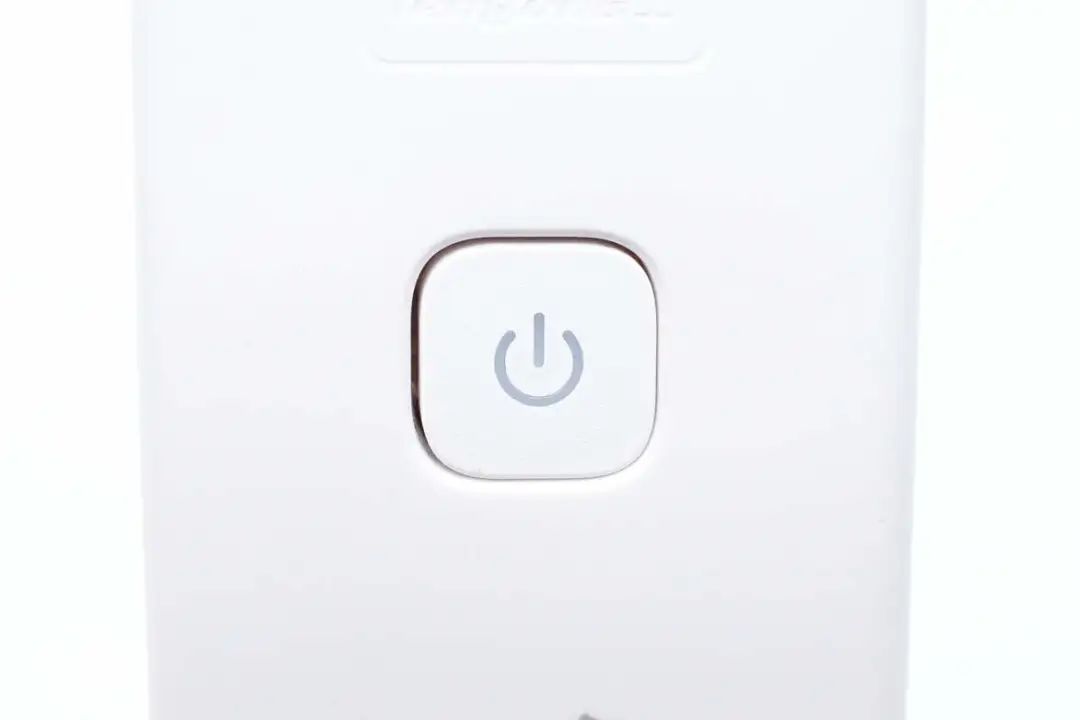

按键指示灯二合一设计，一键断电以及观察通断与否都很方便。

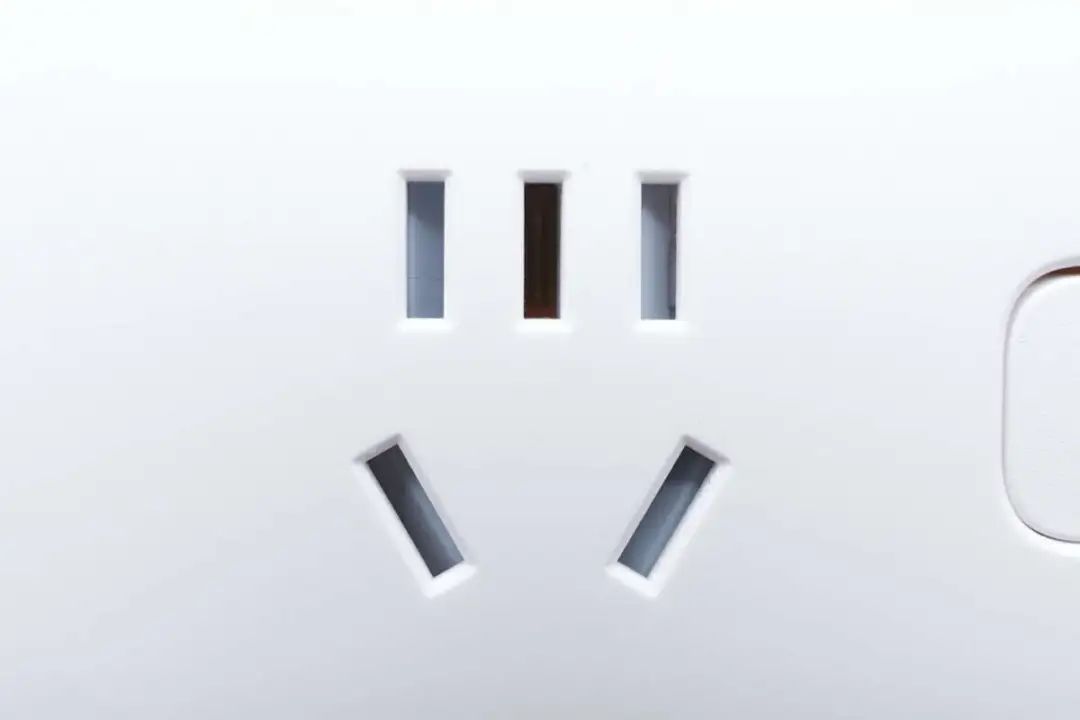

插孔内置安全门可以防止单孔插入，保证用电安全。

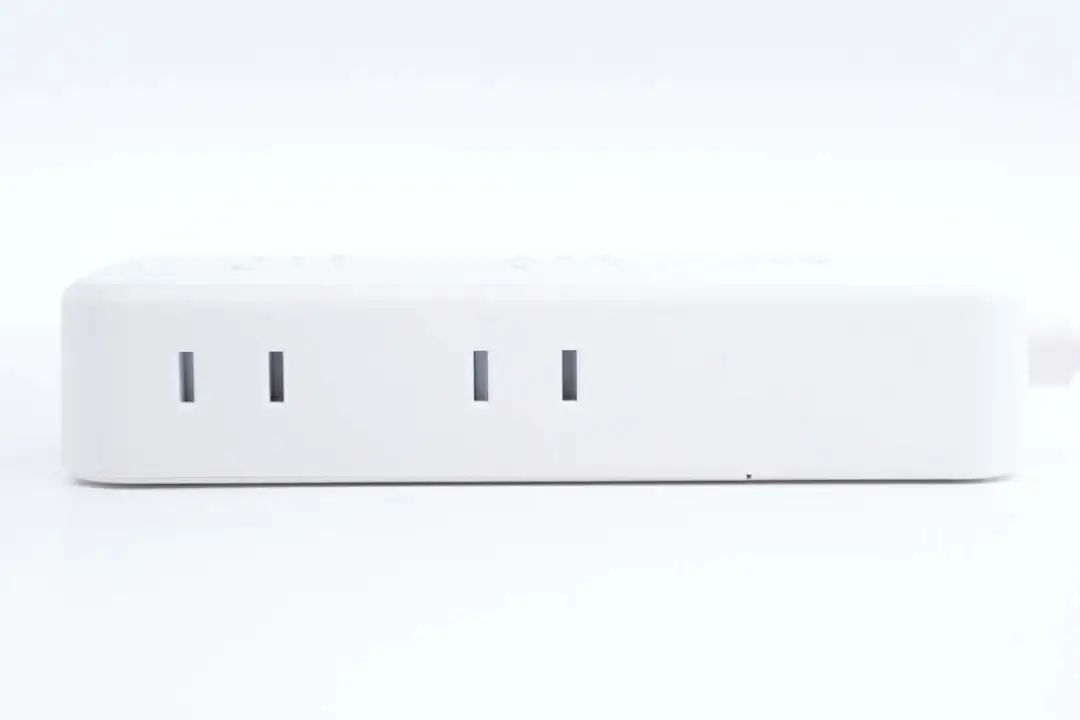

机身一侧还设有两组两脚插孔，并且也内置安全门。

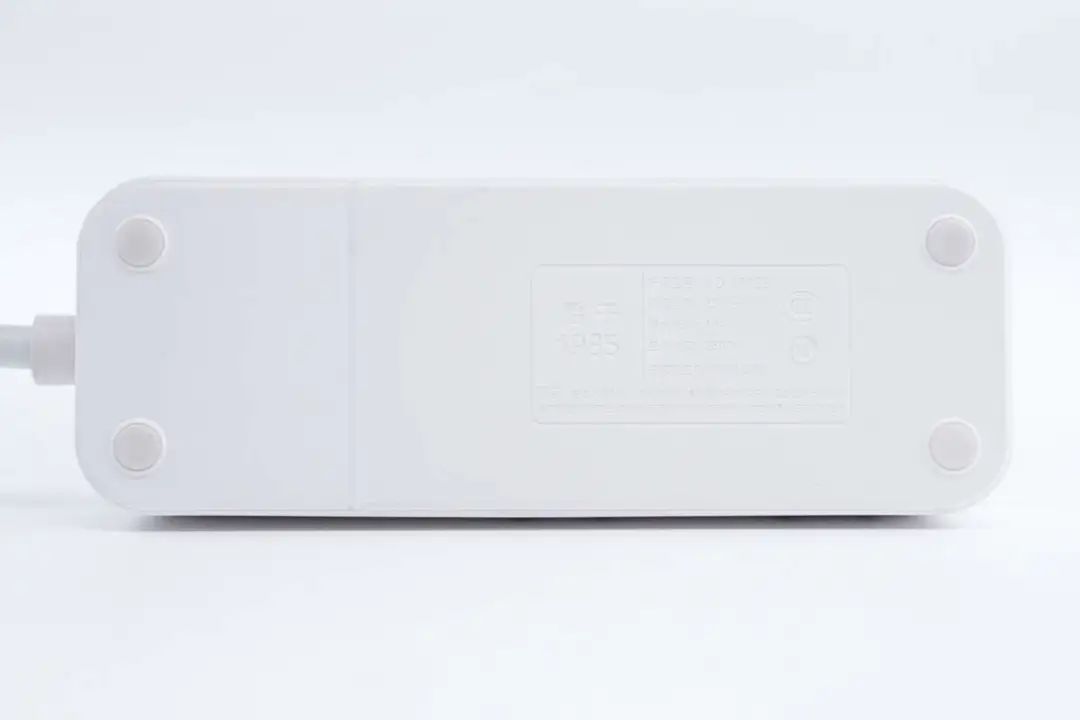

机身底部四端设有防滑垫，外壳上有插座规格信息。

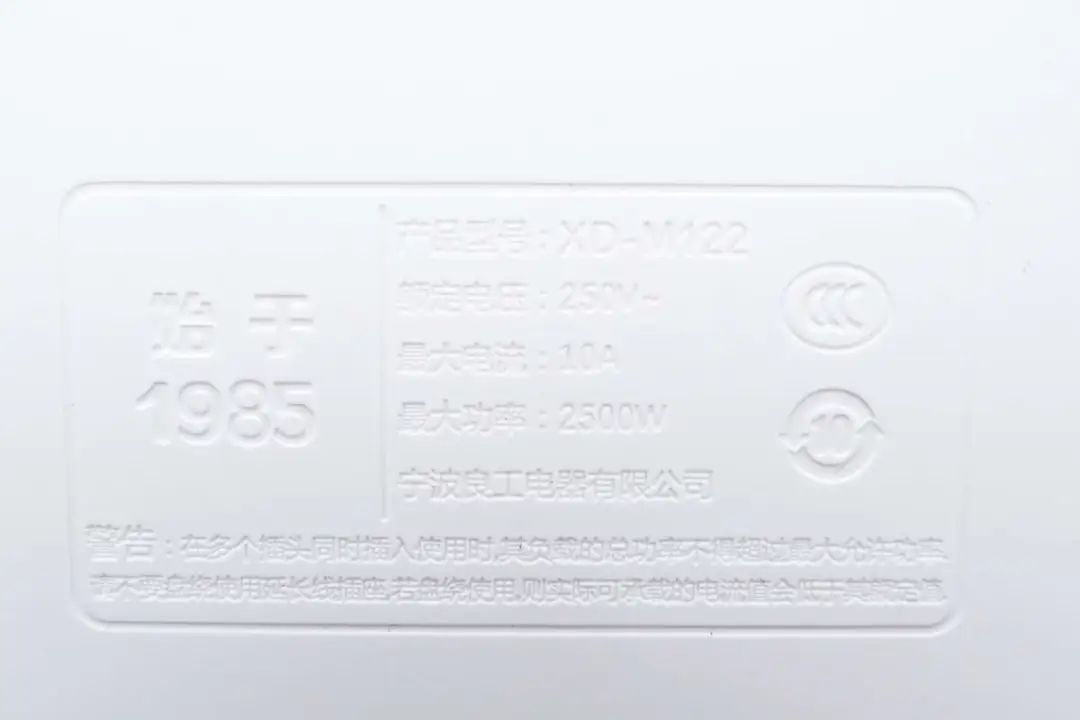

插座型号XD-M122，额定电压250V~，最大电流10A，最大功率2500W，符合主流标准，制造商宁波良工电器有限公司，产品通过了CCC认证。

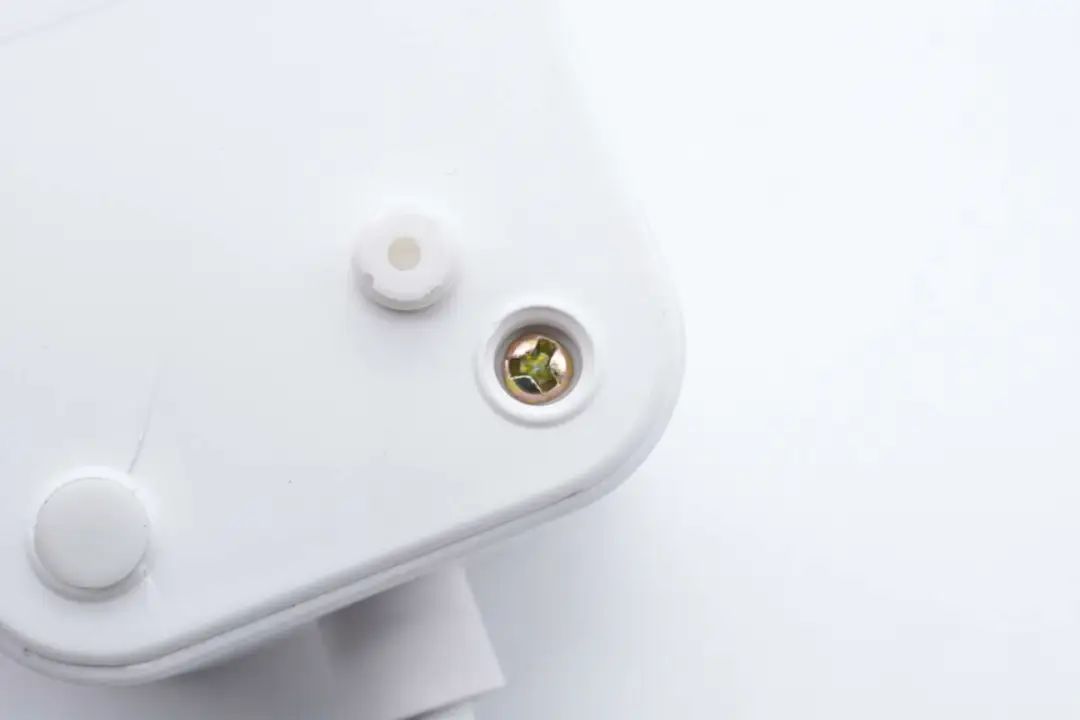

插座机身壳采用防拆螺丝封装固定。

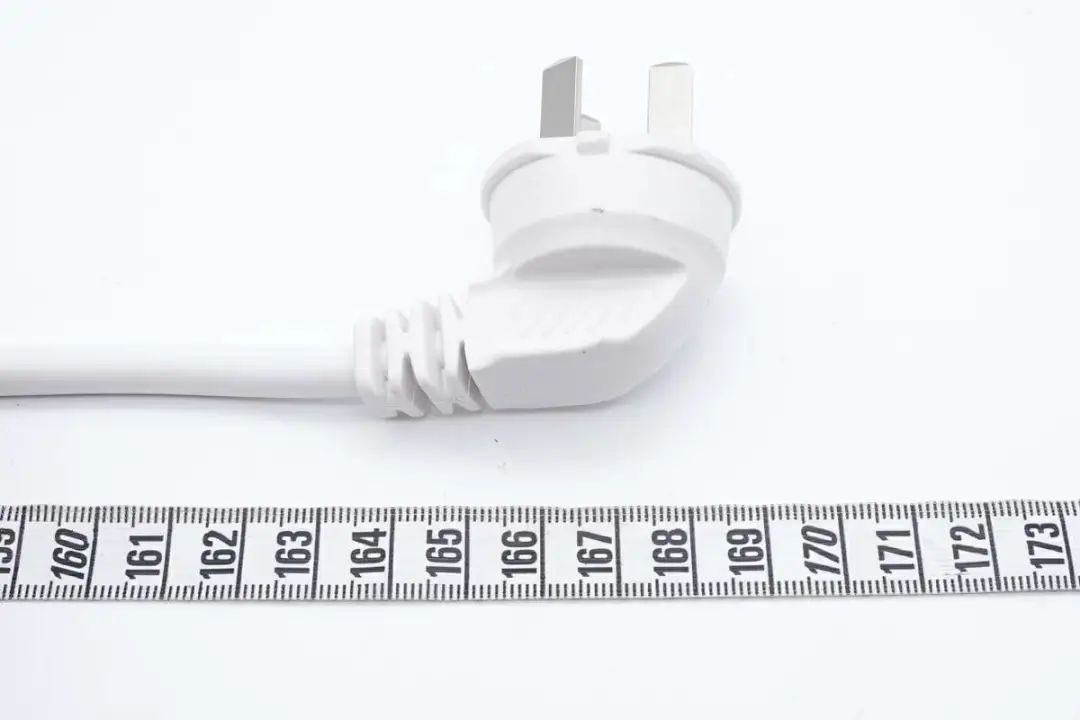

测得插座线缆长度约为1.68米。

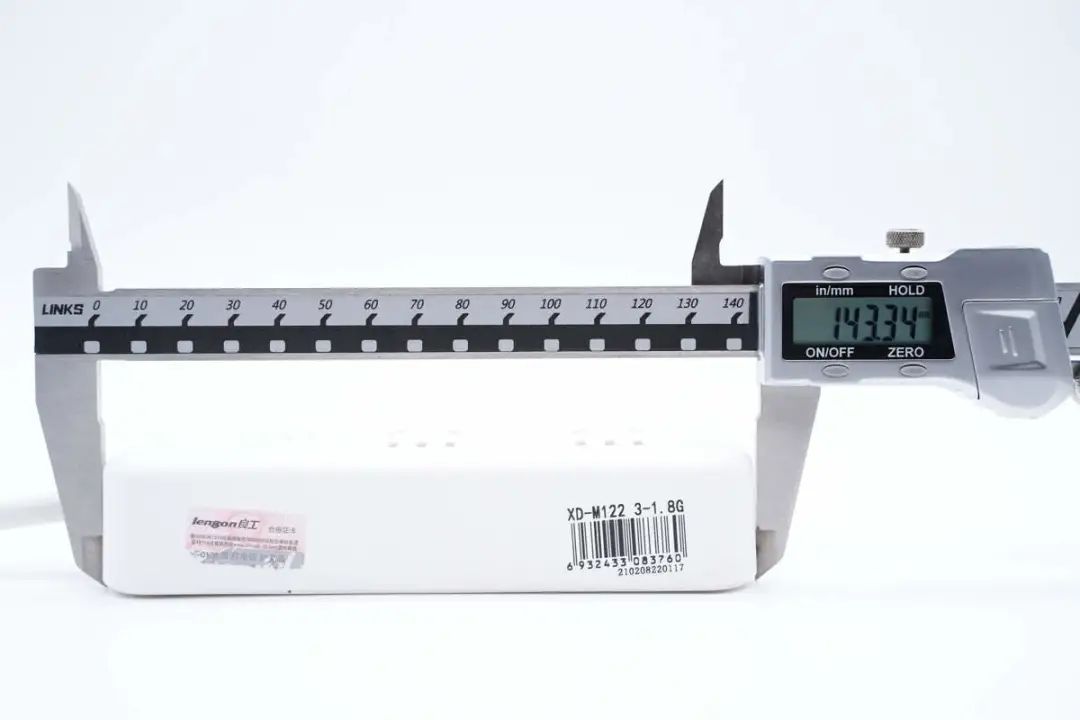

另外测得插座机身长度为143.34mm。

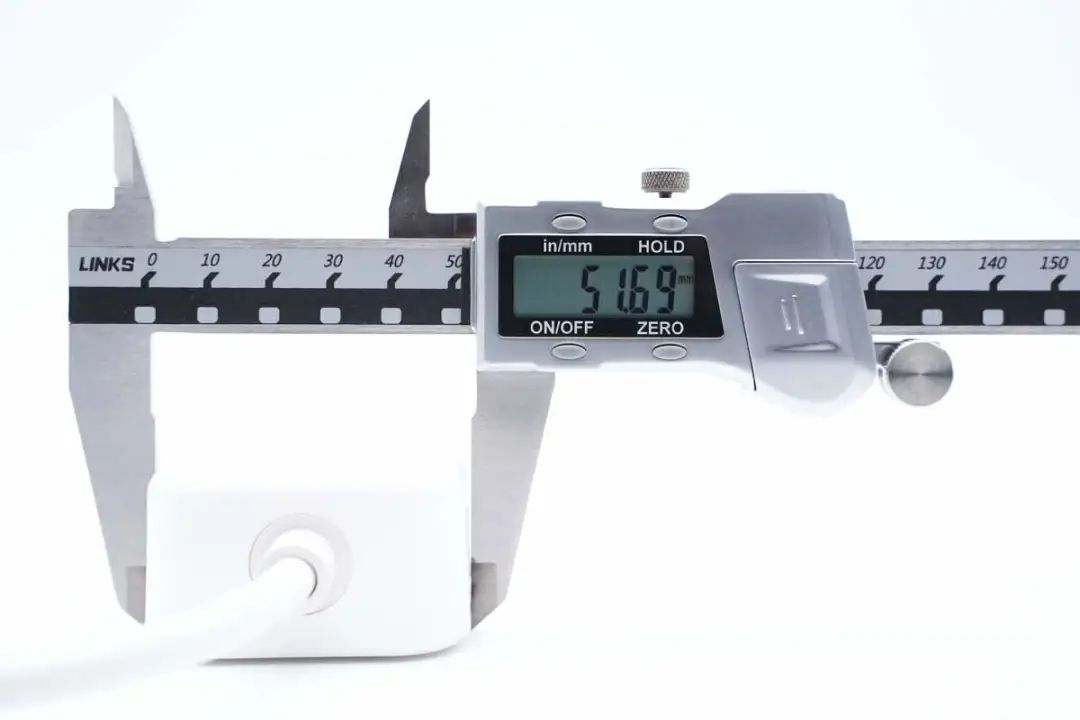

宽度为51.69mm。

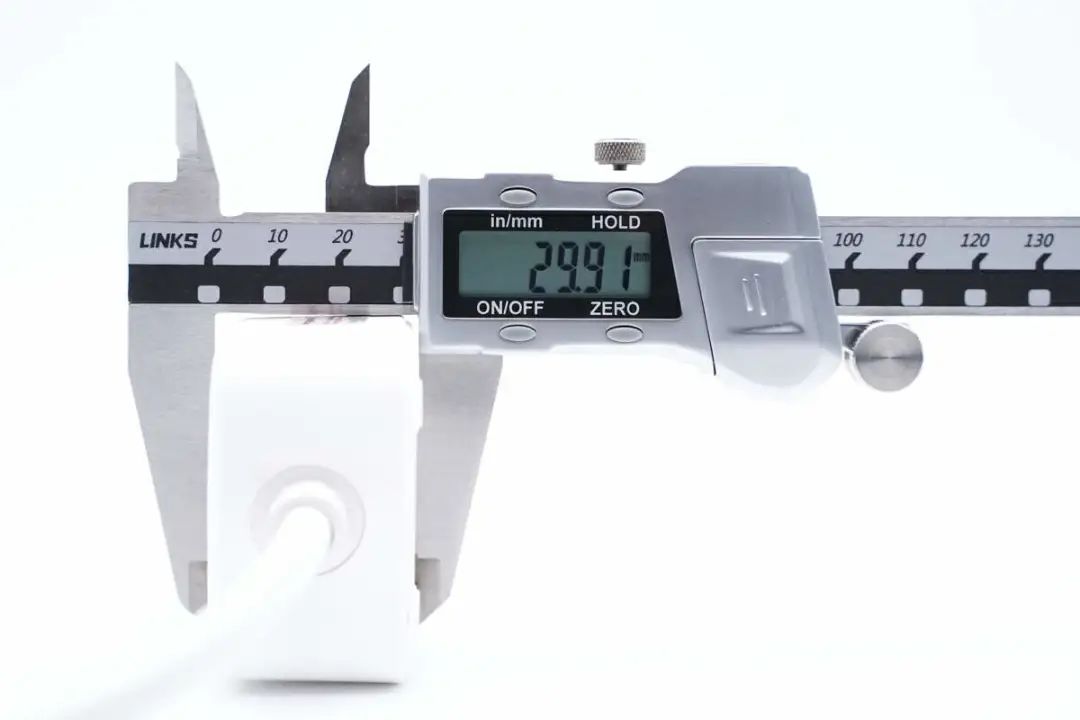

厚度为29.91mm。

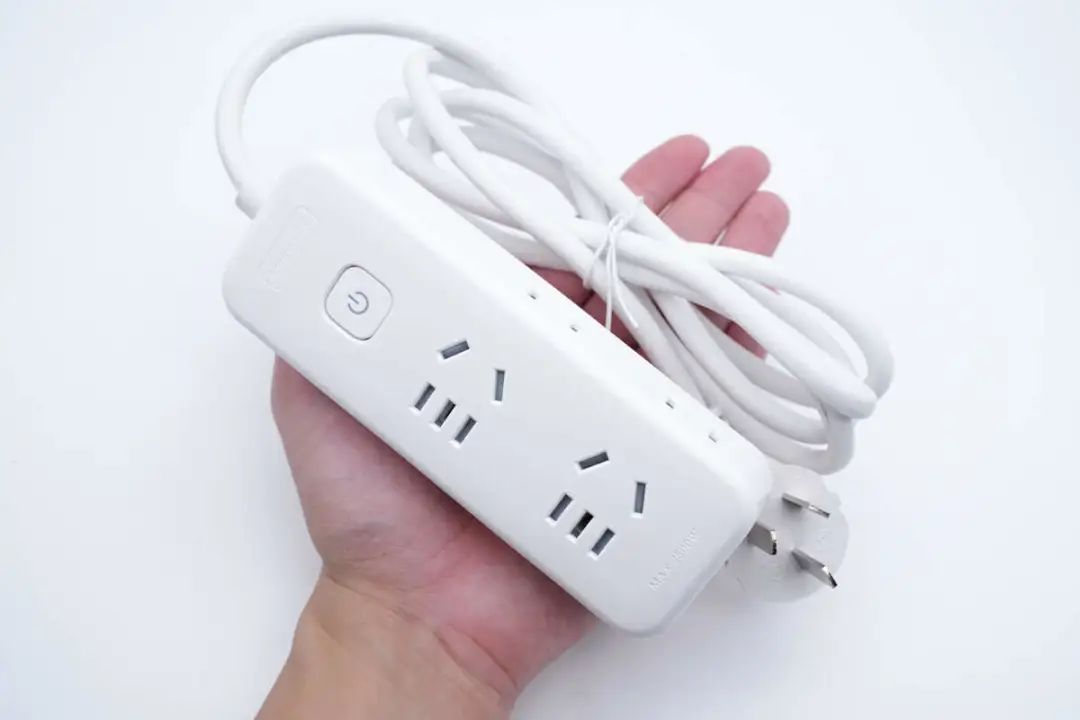

插座拿在手上的大小直观感受。

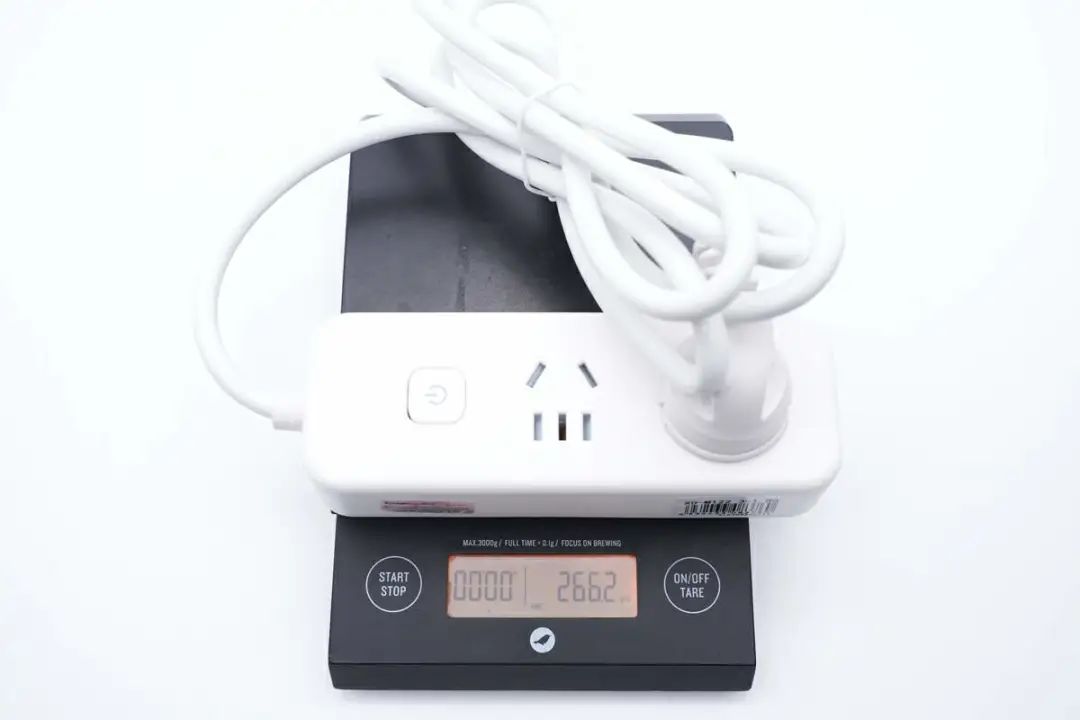

插座净重约为266g。
接通电源按下开关，指示灯亮白光。
良工四位延长线插座拆解
看完了良工这款插座的外观展示，下面就进行拆解，一起来看看插座内部的做工。

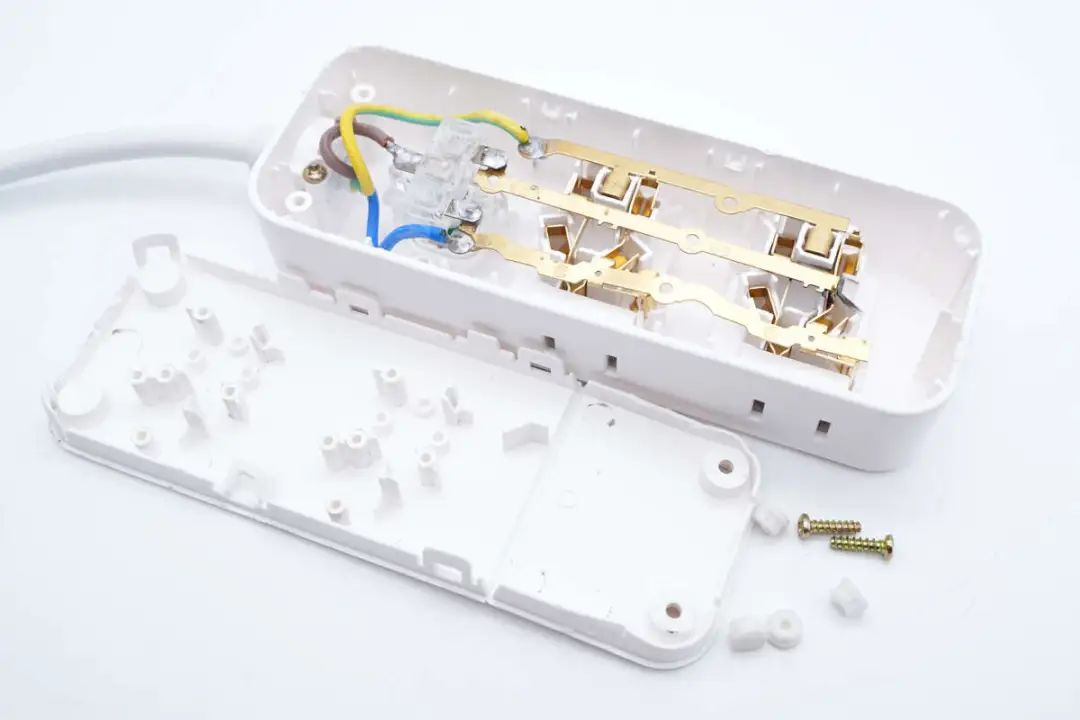

取下插座底部的胶垫，拧下固定螺丝，拆下后盖。

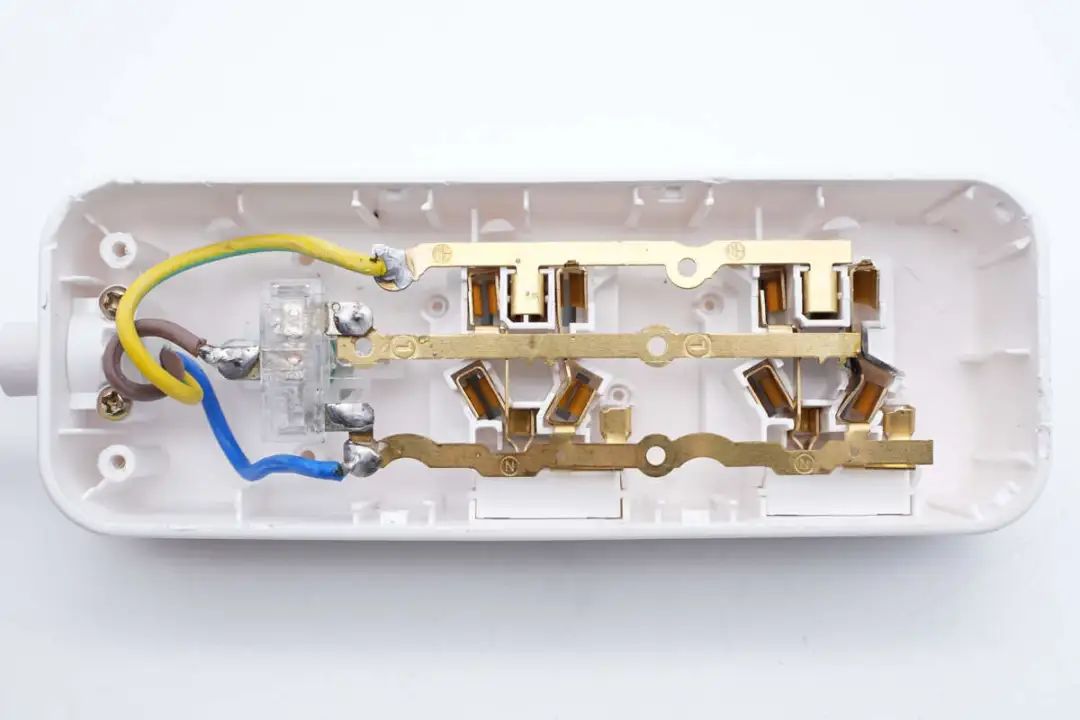

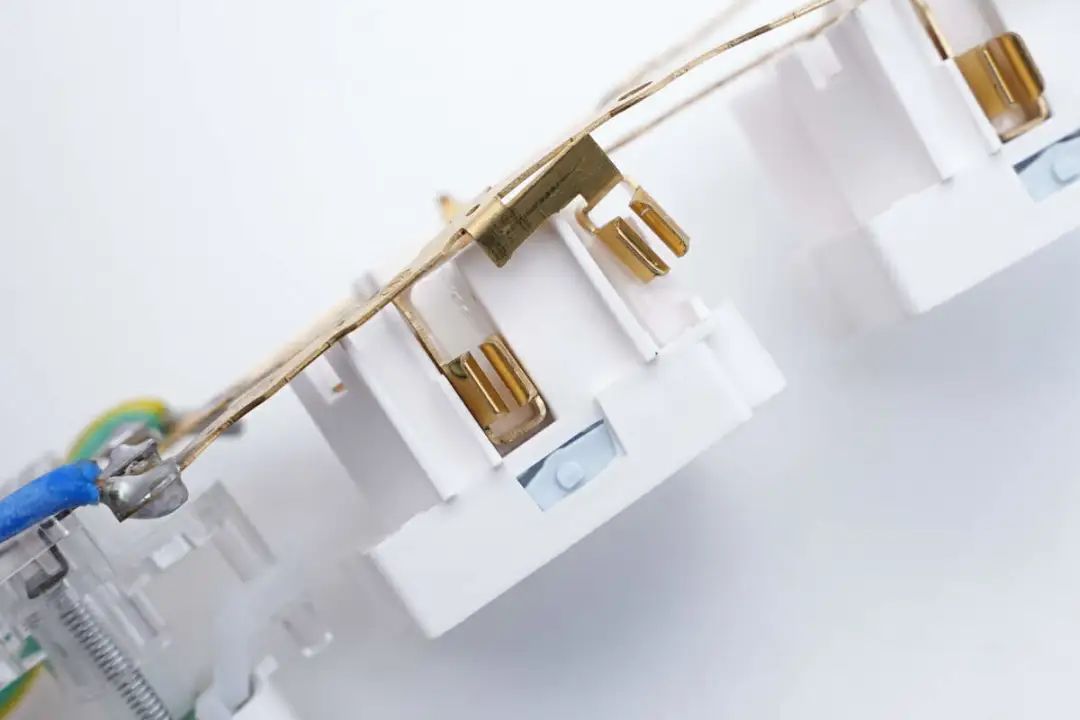

插座内部一览，导线焊接连接到一体铜条和开关上。

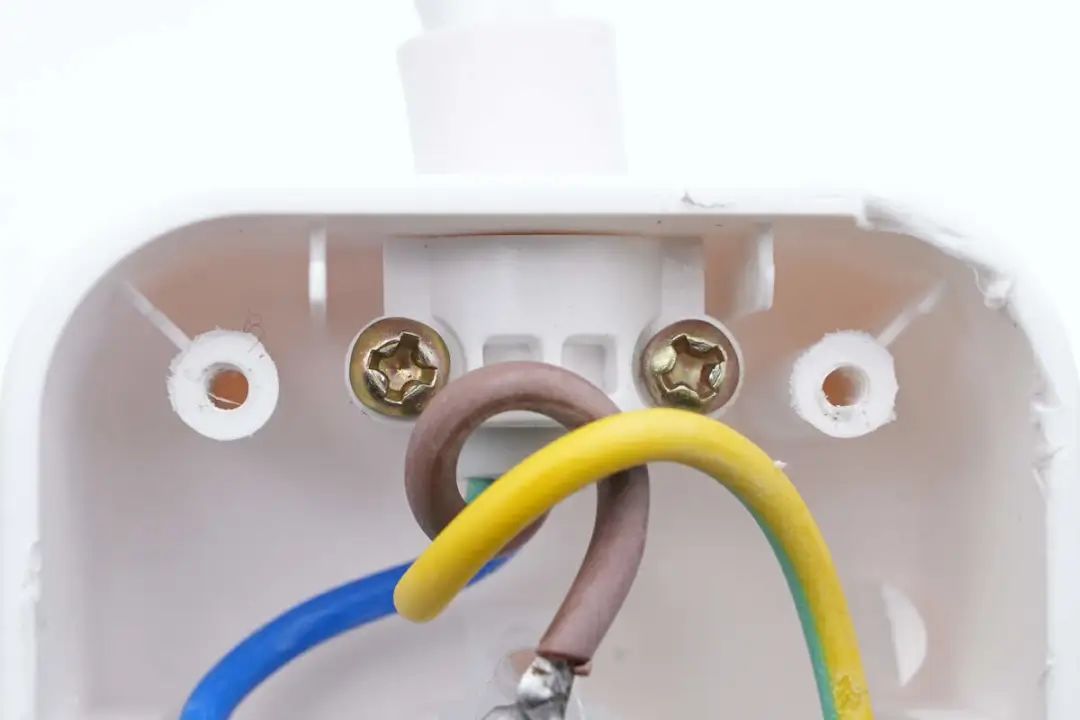

固定导线的线卡采用螺丝固定在壳体上。

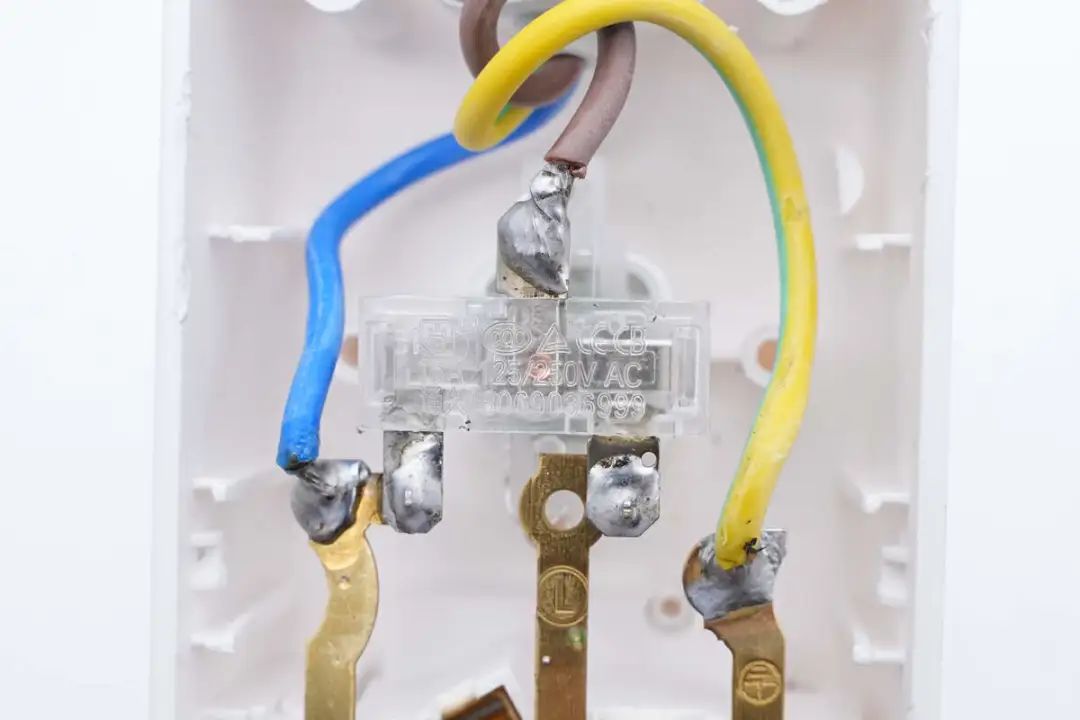

导线与铜条以及开关之间采用焊接固定。

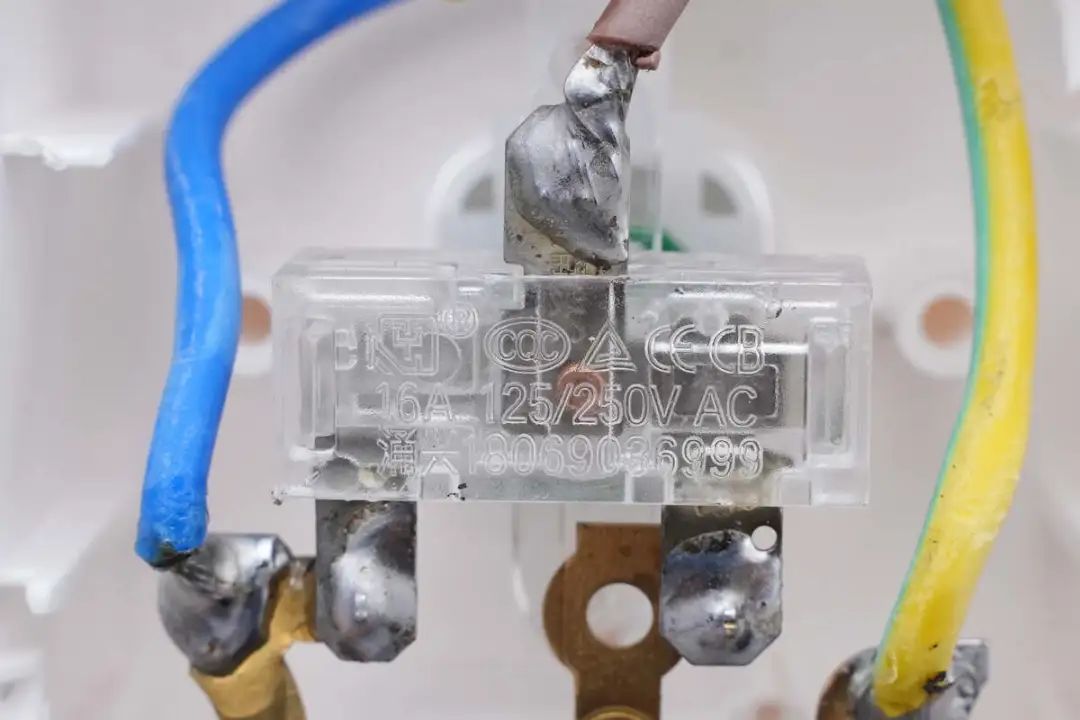

插座电源开关来自涌兴，规格为16V 250V。

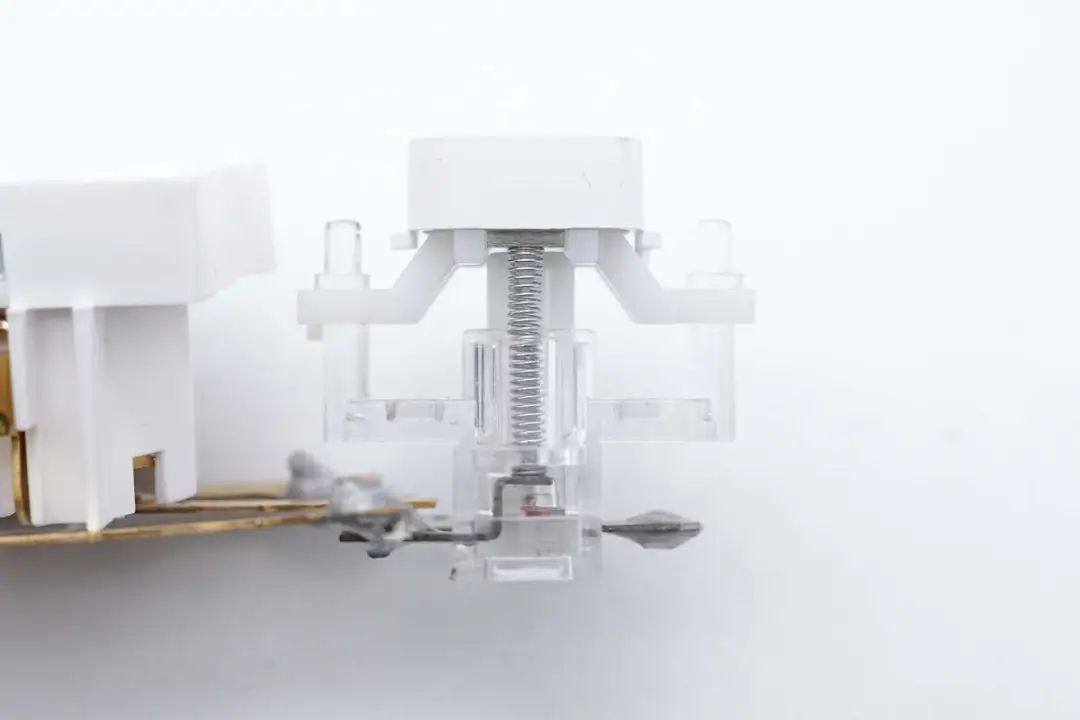

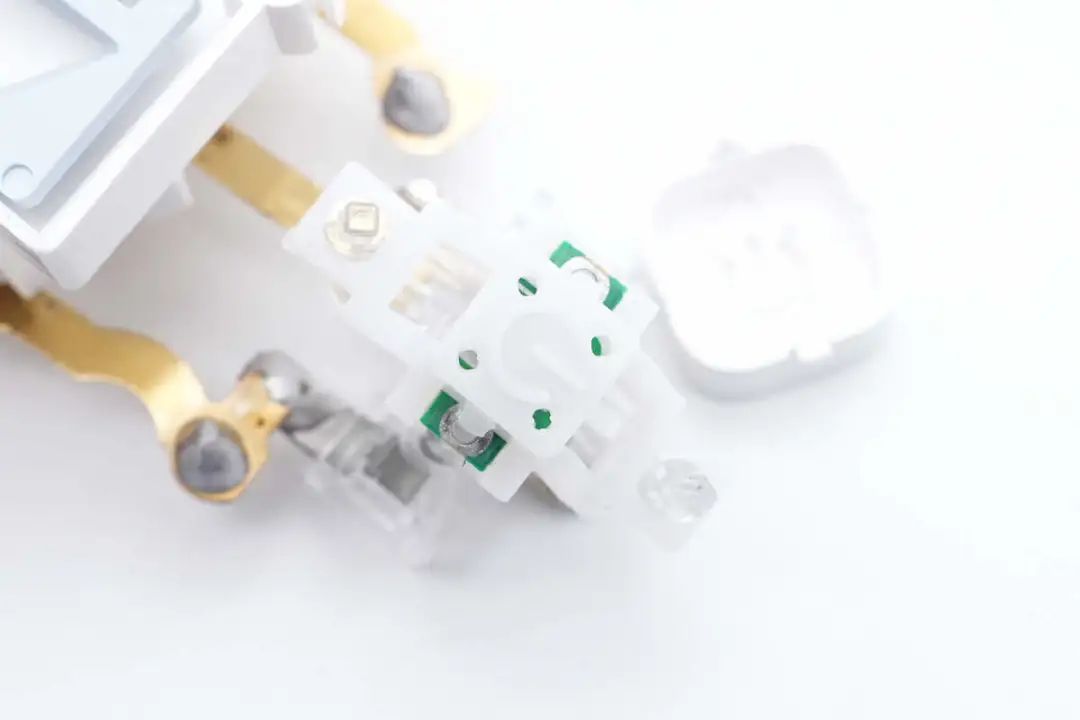

开关结构特写，白色按键内部是指示灯，通过弹簧供电。
按键下面是白色透光塑料，印有电源标识。

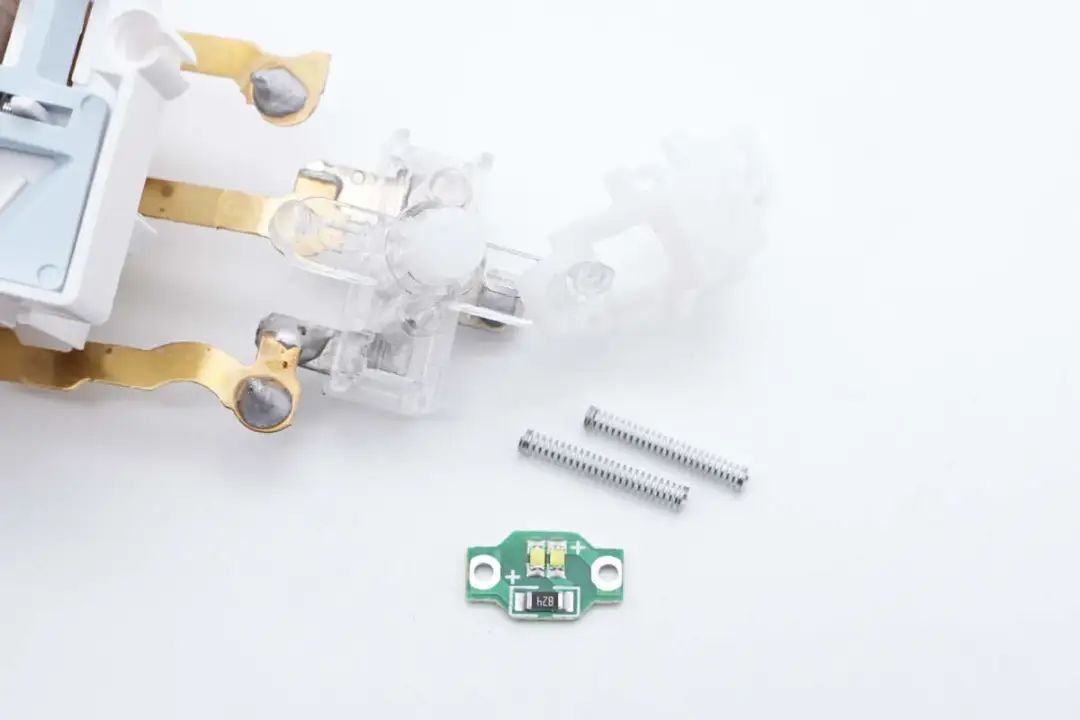

指示灯小板通过弹簧连接。

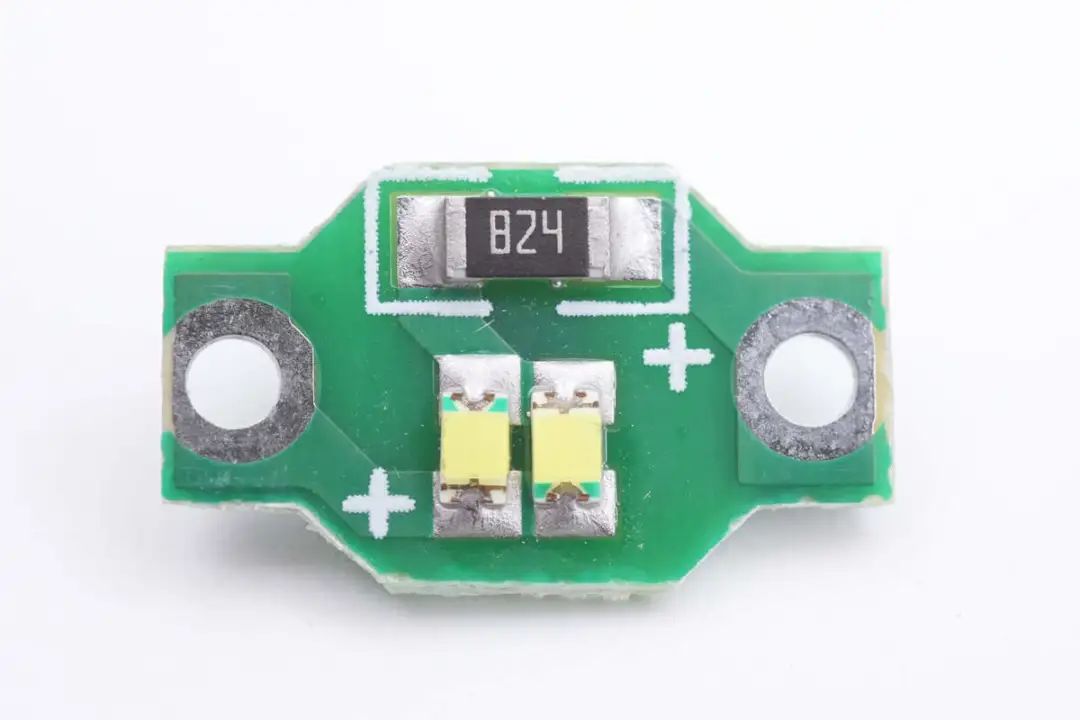

指示灯小板焊接限流电阻和LED指示灯。

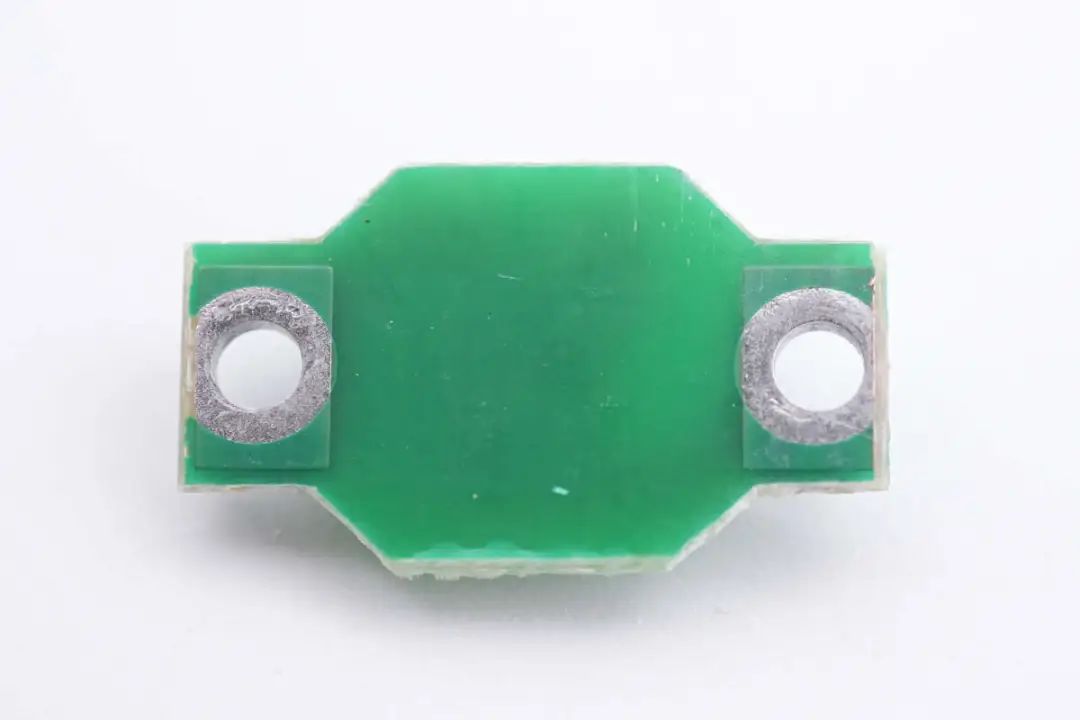

小板背面过孔通电。
插座侧面的新国标双孔插孔特写。

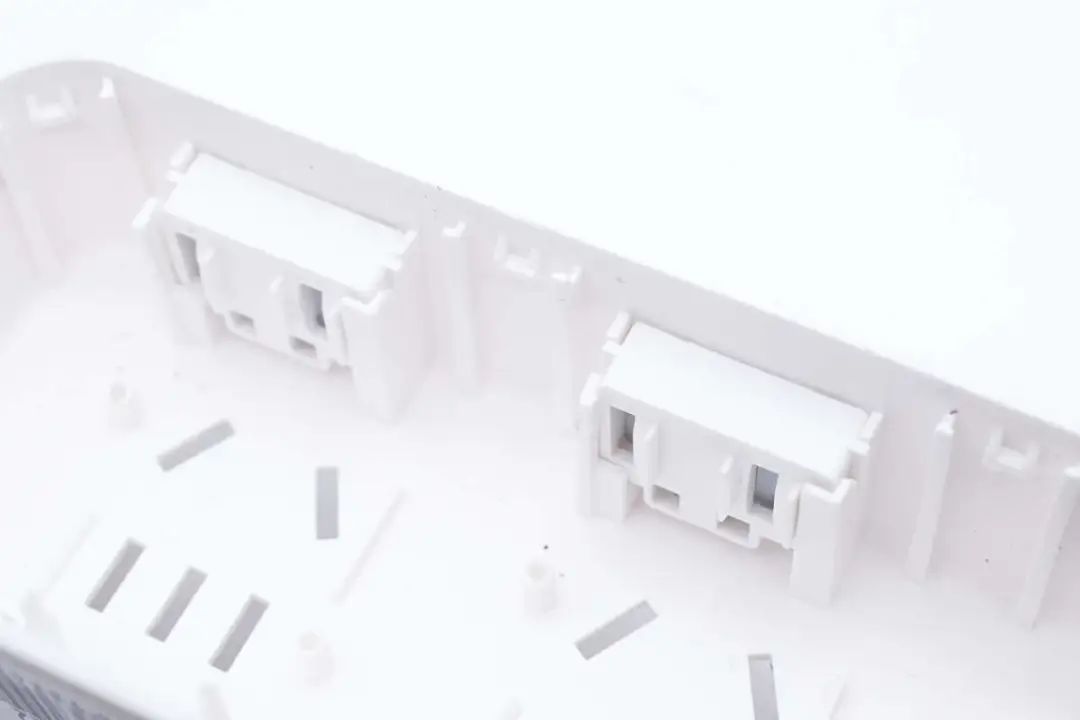

安全门结构特写。

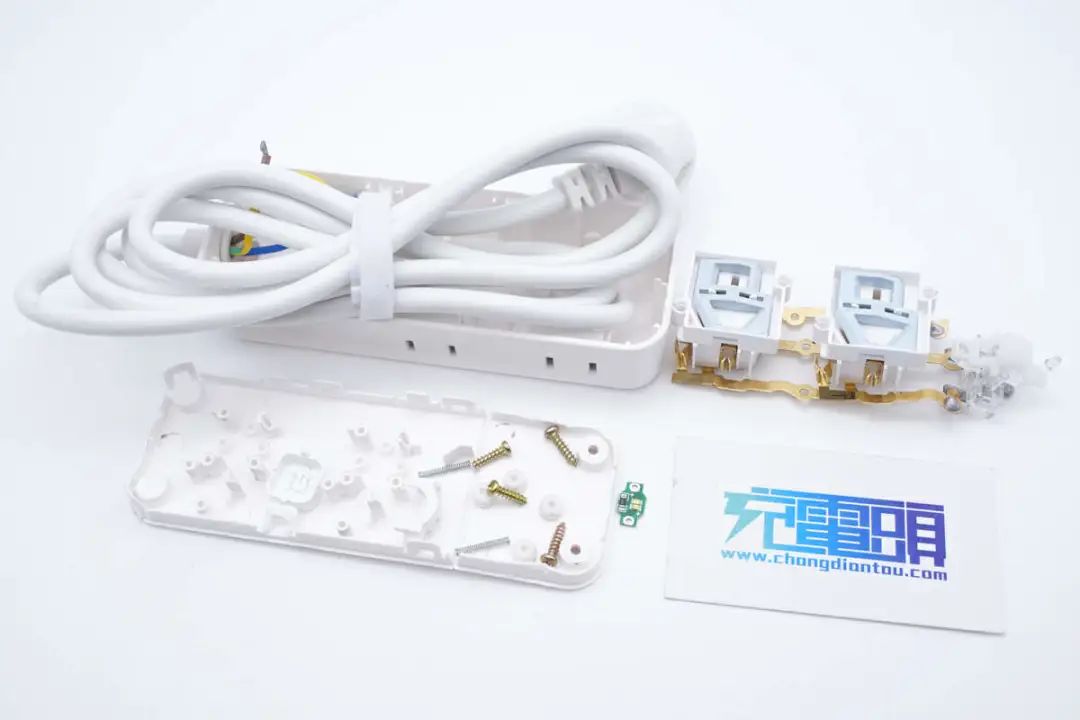

全部拆解一览，来张全家福。
充电头网拆解总结
良工推出的这款四位延长线插座采用白色外壳设计，简洁美观。插座配备电源总控开关，轻松控制全局供电。插座自带1.0mm²，1.6米长电源线，并具备两个新国标五孔插孔和两个新国标双孔插孔，均配有安全门，方便延长电源并连接家用电器。
充电头网通过拆解了解到，良工这款四位总控插座内部采用一体铜条制成，电源导线与开关以及铜条之间采用焊接连接，焊点饱满光滑，使用稳定可靠。外壳采用防拆螺丝配合卡扣固定，输入导线通过螺丝卡扣固定，插孔全部具有安全门保护，使用更加安全。
