TDK推出用于车载电源线路的业内最高额定电流积层贴片磁珠

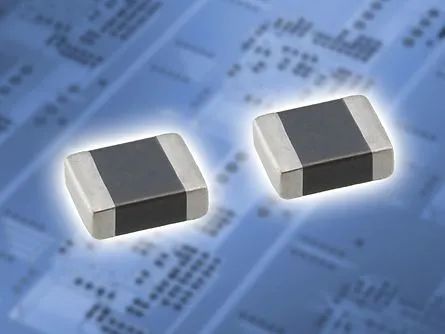

TDK宣布推出用于车载电源线路的全新MPZ2520SPH系列积层贴片磁珠。本系列贴片磁珠的额定电流达12安，尺寸为2.5 x 2.0 x 0.85毫米（长x宽x高），不仅是业内额定电流最高的磁珠，其结构也十分紧凑小巧。该系列磁珠已于2023年2月开始量产。

尽管尺寸小巧紧凑，但本款用于车载EMC对策产品的高性能贴片磁珠的额定电流却高达12安。目前，要实现大电流，需要尺寸至少为3.2 x 2.5毫米（长x宽）的更大贴片磁珠，或者要在串行配置中使用多个电流小于12安的贴片磁珠。因此，使用单一MPZ2520SPH系列贴片磁珠将能节约大量的安装空间。不仅如此，单一产品的串行配置还有助于保持外加电流的稳定。通过使用TDK原创的配置模式并选用最合适的材料，在紧凑的设计中实现了业内最高的额定电流。

近年来，电动汽车动力传动系统等应用对大电流贴片磁珠的需求不断增加。工业机械和消费者行业亦然，因此TDK也开始量产用于上述领域的、同样规格的大电流贴片磁珠。

TDK 为包括信号电路在内的一系列应用提供了多样化的贴片磁珠组合。我们的产品阵容包括可在最高达150 °C的环境中使用的 KPZ系列车载用贴片磁珠。TDK将继续开发全面的EMC对策产品与服务，不断满足客户的需求。

*来源：TDK，截至2023年2月

主要应用

• 动力传动系统，车载多媒体（车联网），各类电子控制单元

主要特点与优势

• 额定电流为12安，达到业内最高水平*，尺寸仅为2.5x2.0毫米（长x宽）

• 工作温度范围为-55°C~+125°C

• 符合AEC-Q200标准（Rev D）

关键数据

型号

100兆赫兹下的阻抗 [Ω]描述

直流电阻

[mΩ] 最大值

85 ℃下的额定电流 [A]

125 ℃下的额定电流 [A]

MPZ2520SPH070ATD25

7.0±3

1.25

12

10
