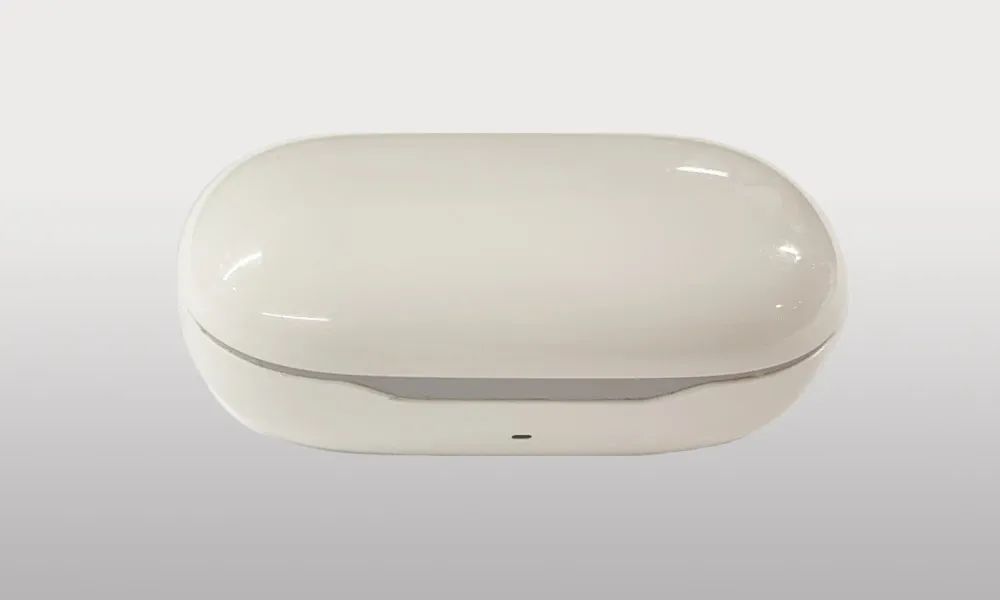

这款TWS耳机充电仓采用的是圆角方形设计，此款为白色，质感光滑透亮。耳机整体外观小巧，质量轻，非常便于携带。充电仓正面有一个指示灯。

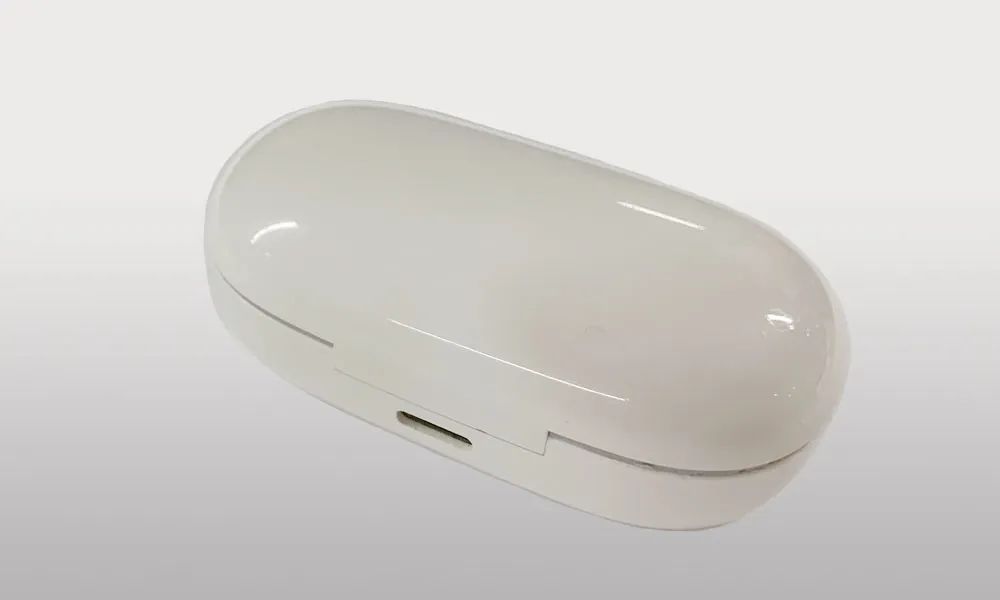

充电仓后面配备了Type-C充电接口。

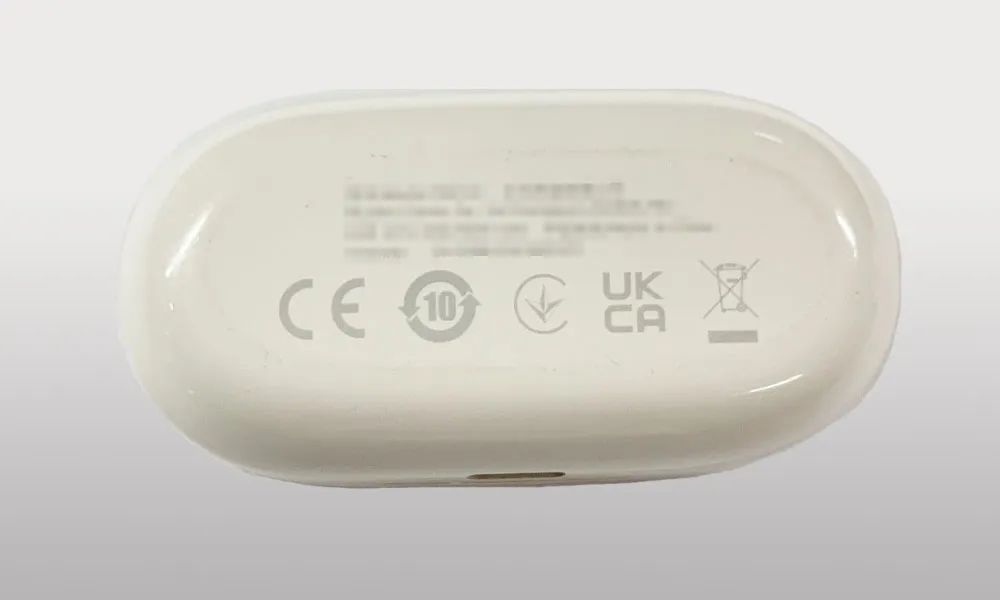

充电仓底部是相关生产参数和制造信息。

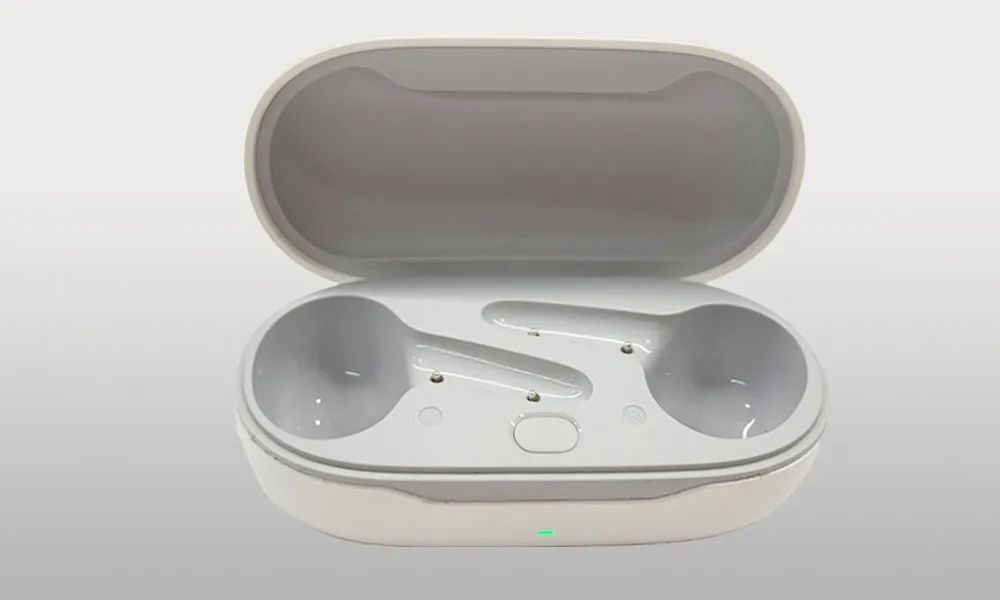

打开充电仓盖，指示灯显示绿色。坐舱内部结构，也是光滑的两面，可有效保护耳机，减少磨损。
前面我们已经详细了解了这款TWS耳机充电仓的外观设计，下面我们拆解看看充电仓的内部结构和配置。

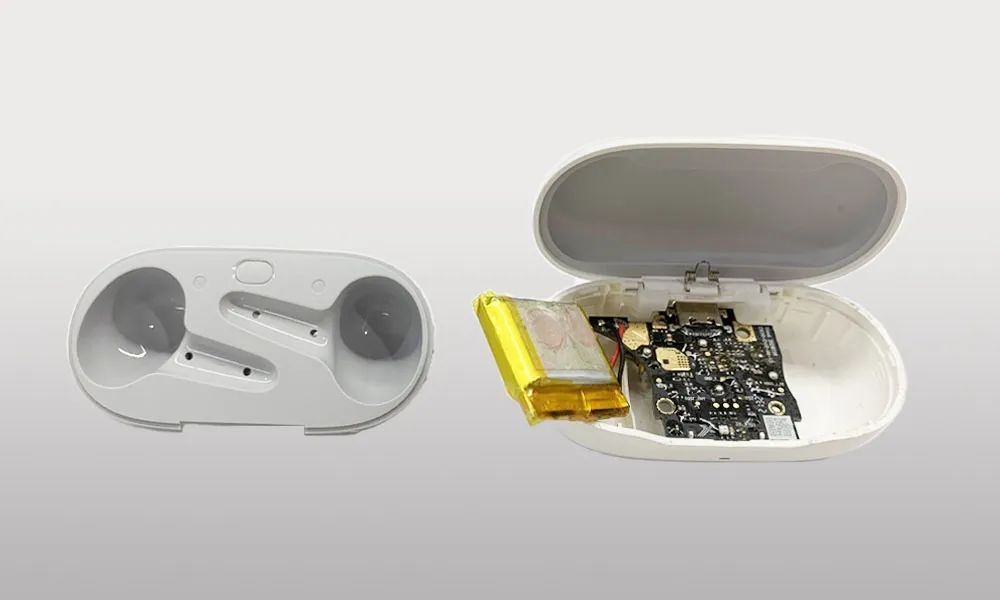

打开翻盖，拆解座舱，里面是座舱连接壳、电路板和电池。

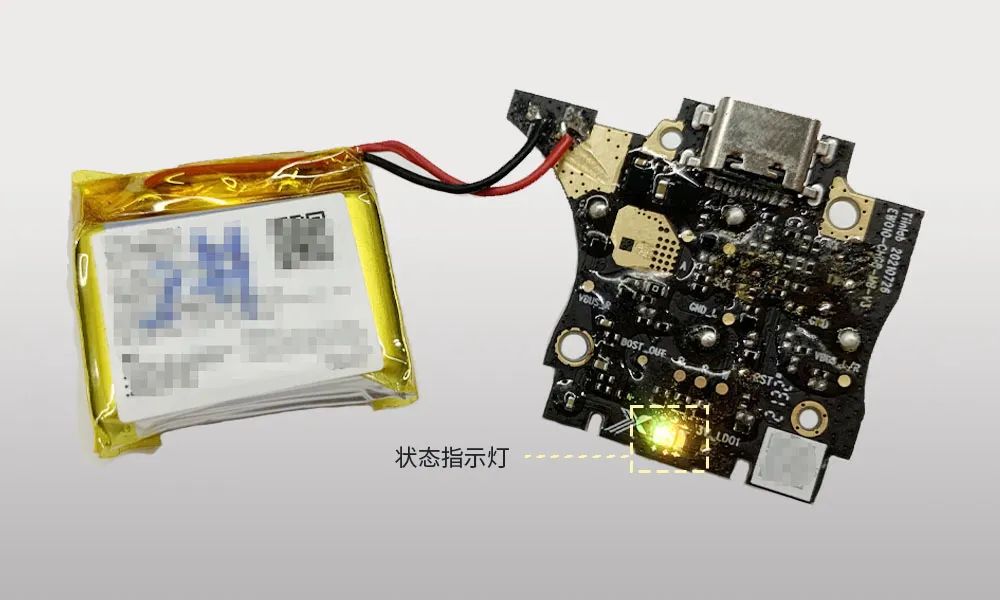

此处是一个状态指示灯。当正在充电且电量≥90%时，绿灯常亮，否则黄灯常亮；电量≥60%时，开盖绿灯亮10S后熄灭；电量处于20%-60%时，开盖黄灯亮10S后熄灭；电量＜20%时，开盖红灯亮10S后熄灭。此外，充电仓电量耗尽，指示灯不亮；拔掉充电器的同时，指示灯也会熄灭。

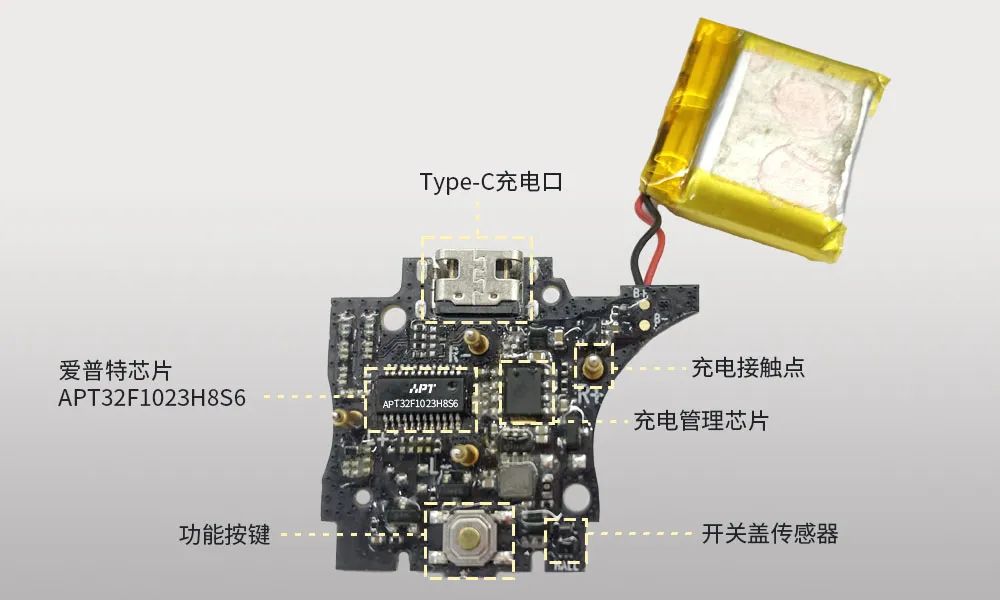

主控板对应的区块如上，分别有Type-C充电口、充电接触点、充电管理芯片、开关盖传感器、功能按键等。APT32F1023芯片特性如下：
· 48MHz内振
-速度快方便实施QI-EPP协议· 所有端口可做双边沿触发外中断
-端口任选作为解码端口· Flash空间64K，Ram空间4K
-大空间，可以实现兼容多种私有协议· 3组互补带死区16位PWM
- 驱动线圈充电
-互补可以实现半桥或者全桥方式调节能量
-死区可以实现保护MOS，同时调节能量
-可以实现多线圈3个设备同时充电·2组互补16位PWM
-实现EPP协议，实现供电线圈对受电线圈移频方式通信
-实现呼吸灯·2个基础BT定时器
-BT0用于电流和电压解码，并且滤掉杂波-BT1用于配合ETCB实现移频通信·ETCB联动模块
-可以实现多路ADC一齐转换同时读出数据-实现移频通信或其他不占用中断资源的应用·17个触摸引脚·适合车载无线充触碰卡扣开或锁，或者其他功能

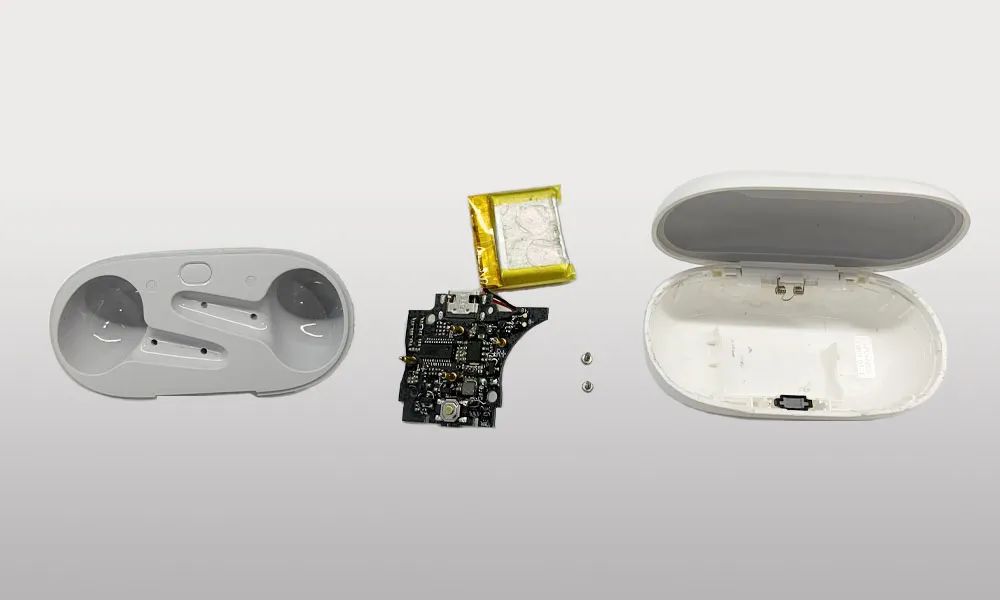

充电仓拆解全家福总结通过拆解这款TWS耳机充电仓可看到，产品的主控芯片采用的是全国产32位MCU领军企业爱普特的全国产高可靠性32位MCU—APT32F1023H8S6。这是爱普特基于国产RISC核架构和其自研的微处理器IP库研发设计的，采用工业级标准设计，主频最高可达48MHz，拥有丰富外设接口，支持硬件CRC、独立除法器，支持内部模块互联触发，搭载增强型PWM，12位高精度的ADC，带有Touch功能，并通过CS 10V A级测试。此外，APT32F102系列芯片还具有超高可靠性，经过严苛的产品测试验证和工业级的可靠性测试，以确保产品的高品质交付。目前APT32F102X系列产品除了TWS耳机仓外，还广泛应用于工业控制，触控家电，消费电子设备，可穿戴设备等领域。来源：爱普特微电子
