前言

近几年来，氮化镓器件的应用领域不断拓展，因其具有导通和关断时间短的特性，在开关损耗方面具有显著优势，目前广泛应用于功率器件、射频器件及光电器件。相对应的，导致Vds电压具有很高的谐波频率，带来很高的高频共模干扰，给器件稳定性和可靠性测试带来了挑战。麦科信是一家信号测试测量领域的产品研发制造商和方案提供商。麦科信（郑州）成立于2004年，专注于轨道交通信号测试测量设备的研发与制造。麦科信（深圳）成立于2012年，专注于通用电子测试测量仪器产品的研发、制造与销售。麦科信致力于信号测试测量领域前沿技术的探索和开发，尤其在示波器及周边产品领域，麦科信一直走在创新的前沿。成立至今，公司已拥有数量众多的技术专利和软件著作权。麦科信每一次的发明与创新都引领行业趋势性改变，同行的跟随是市场对麦科信技术能力及创造力的最大认可。麦科信缔造了业界第一台全触控平板示波器，其流畅的性能和极致的使用体验轰动了整个业界。麦科信开创性推出业界第一台搭载安卓系统的示波器，让多功能测试测量仪器更加智能。麦科信SigtestUI™测试仪器专业系统是专为测试仪器打造的测试平台，让专业的仪器使用变得简单与智能，更稳定，更流畅。麦科信SigOFIT™专有技术衍生出的光隔离探头，填补国内空白，给测试测量领域带来质的跨越，也让第三代功率半导体的应用测试不再困难。

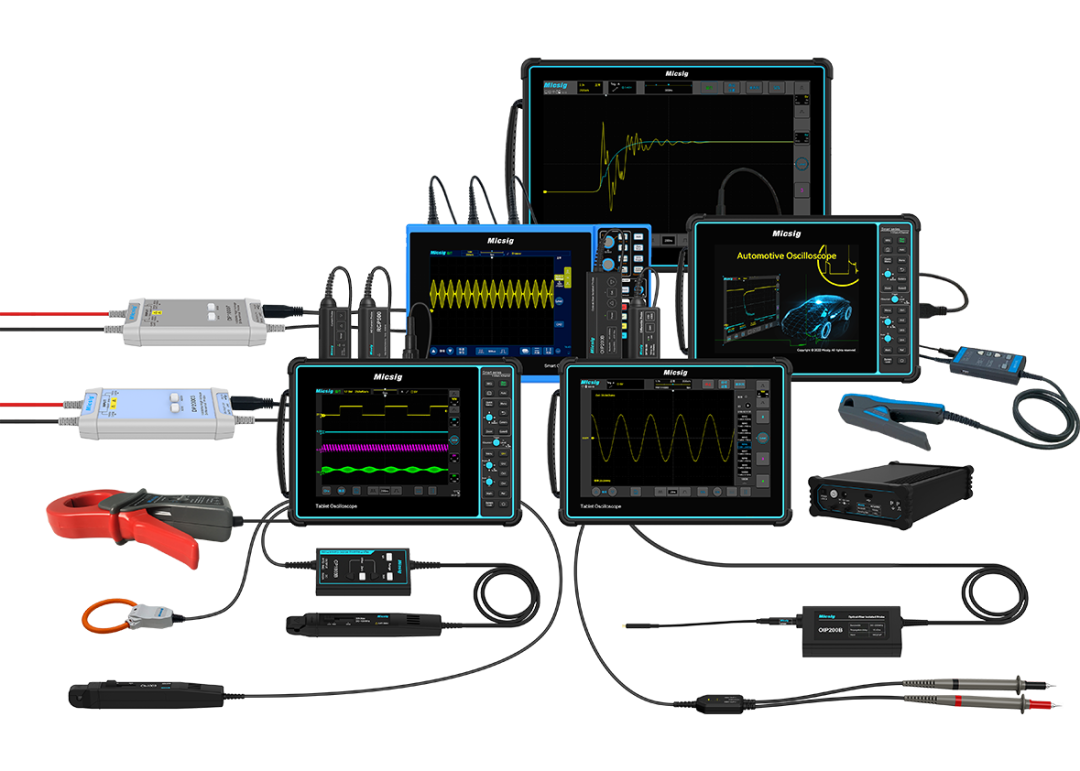

产品介绍此次主要分享麦科信三款产品，分别是OIP系列光隔离探头、ETO系列平板示波器、高频交直流电流探头。

OIP系列光隔离探头

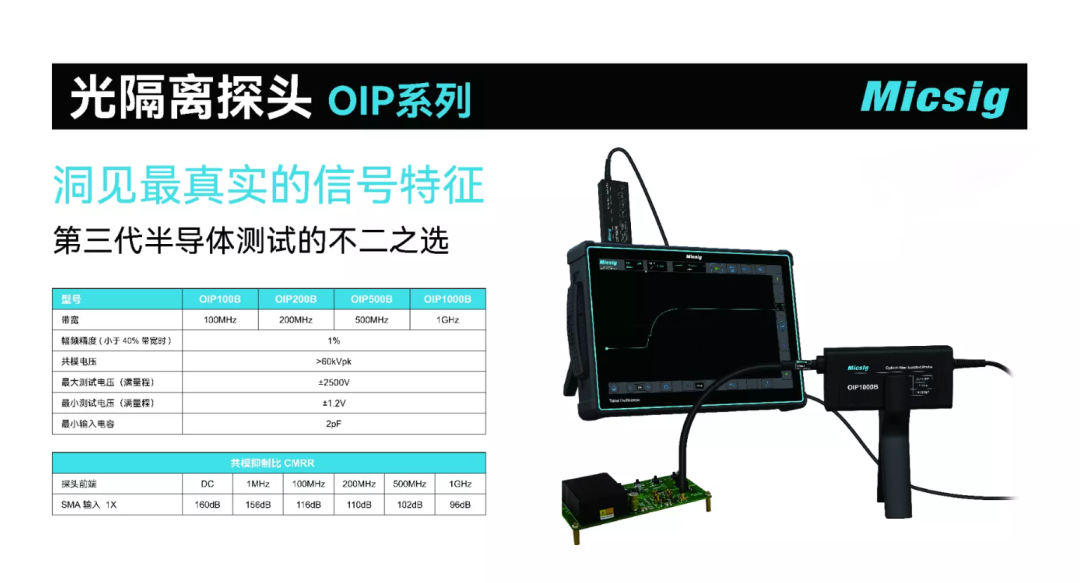

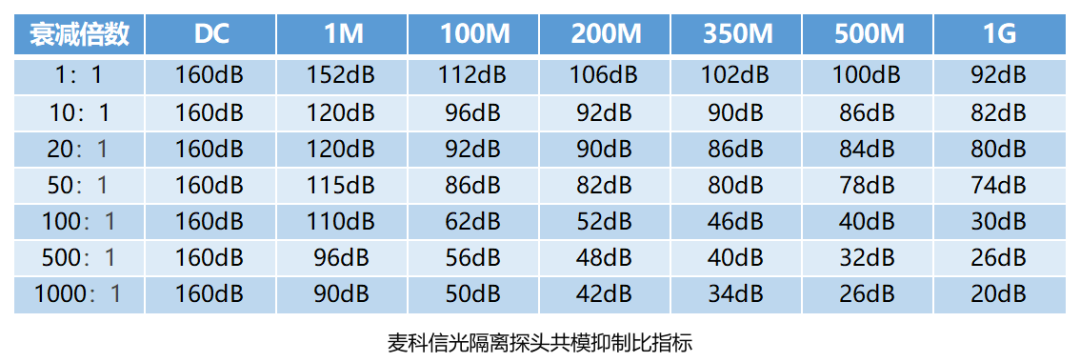

麦科信OIP系列光隔离探头，带宽高达1GHz，共模抑制比高达160dB，共模电压60kVpk ，测量精度达1%；采用独家 SigOFIT™光纤隔离技术，拥有高度的共模抑制比和隔离电压。

麦科信OIP系列光隔离探头可为用户提供真实的信号呈现，因其具有优秀的共模抑制比和隔离电压、全量程范围内最大底噪不超过1.41mVrms、优于1% 的测量精度。在带宽和精度范围内，OIP系列光隔离探头能最真实地呈现信号全部特征，是判定其他电压探头所测信号真实性的裁判，为用户提供真实准确的测试结果。

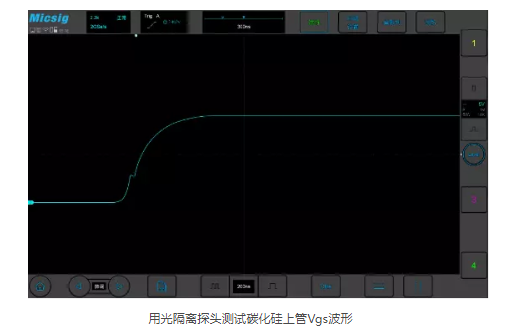

OIP系列光隔离探头是第三代半导体的绝佳测试手段，因为第三代半导体器件导通与关断时间很短，信号具有更快的上升沿和下降沿，信号中具有很高能量的高频谐波，使得测试难度增加。OIP系列光隔离探头在最高带宽时，仍然具有近100dB的共模抑制比，可以抑制高频共模噪声所产生的震荡，所呈现的信号没有额外多余成分，是第三代半导体测试的不二之选。

OIP系列光隔离探头比传统高压差分探头体积更小，探头引线更精巧，采用激光供电技术，使用更加灵活方便。不仅如此，探头的响应速度快，上电即测，无需预热等待，校准时间小于1秒，可实时保证精确的信号输出。为了保障用户安全，OIP系列光隔离探头的测试引线短且采用同轴传输，探头输入电容小于3pF。

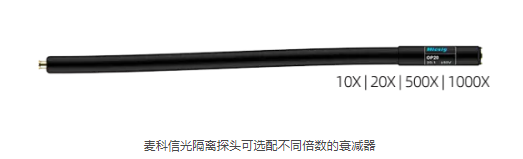

OIP系列光隔离探头测试范围广，通过匹配不同的衰减器，可以测试最大±2500V的差模信号，并实现满量程输出，达到很高的信噪比。OIP系列光隔离探头应用范围覆盖电源设备评估、电流并联测量、EMI 和 ESD 故障排除、电机驱动设计、功率转换器设计、电子镇流器设计、氮化镓、碳化硅、IGBT半/全桥设备的设计与分析、高压高带宽测试应用的安全隔离测试、逆变器、UPS及开关电源的测试、宽电压、宽带测试应用、各种浮地测试等。相关阅读1、第三代半导体测试的突破——Micsig光隔离探头2、Micsig光隔离探头实测案例——氮化镓GaN半桥上管测试3、麦科信OIP系列光隔离探头应用场景之——助力氮化镓（GaN）原厂FAE解决客户问题

ETO系列平板示波器

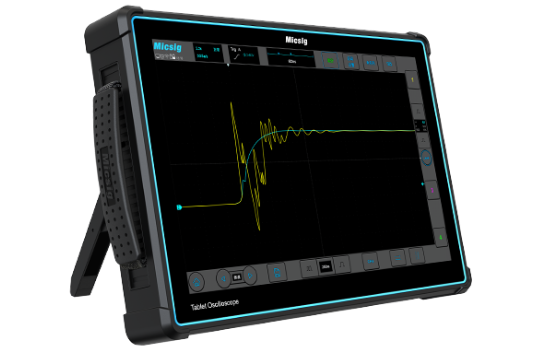

麦科信公司作为平板示波器缔造者，自2013年推出第一代平板示波器，受到了广大工程师的广泛喜爱。2023年全新上市的第五代平板示波器ETO系列，拥有14英寸触控一体显示屏，分辨率达1920*1200，带宽500MHz，采样率3GSa/s，存储深度360Mpts，拥有4个模拟通达；搭载测试仪器专用的SigtestUI™多任务系统，运行流畅，操作丝滑，是一台集便携和台式于一体的高性能示波器，带给工程师前所未有的示波器操作体验。

麦科信平板示波器ETO系列配有13500mAh锂电池，续航能力优秀，无论外出作业还是作为台式使用，皆方便无忧，避免电量焦虑；同时支持电源锁，携带运输更安心。可应用于多个测量领域，如新能源汽车设计、开关电源设计、电工实验、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计等。

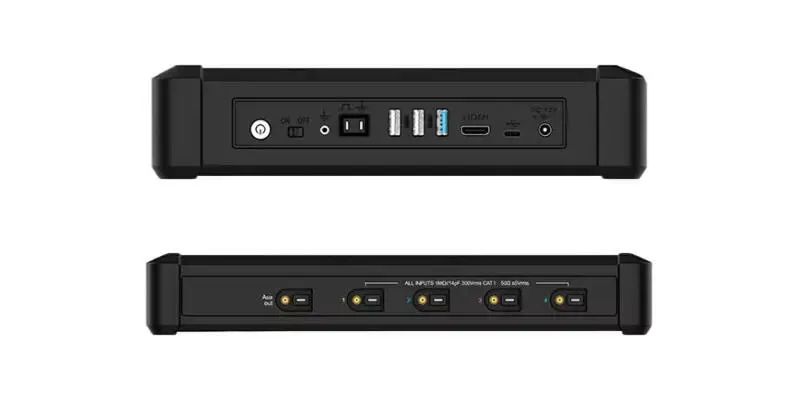

麦科信平板示波器ETO系列搭载独创的Mic-OPI™探头接口，支持无源探头自校准，无需使用补偿螺丝刀，操作简单便捷。且配有多种丰富端口，包括Wi-Fi、USB 3.0/2.0 Host、USB Device、接地插孔、HDMI、Trigger out等丰富端口。

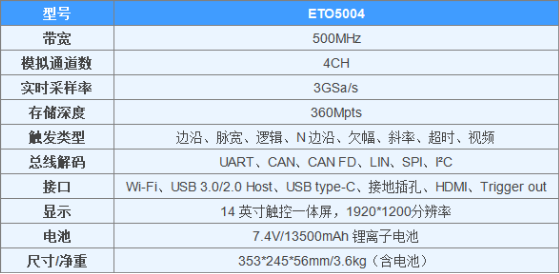

麦科信平板示波器ETO系列参数详情。

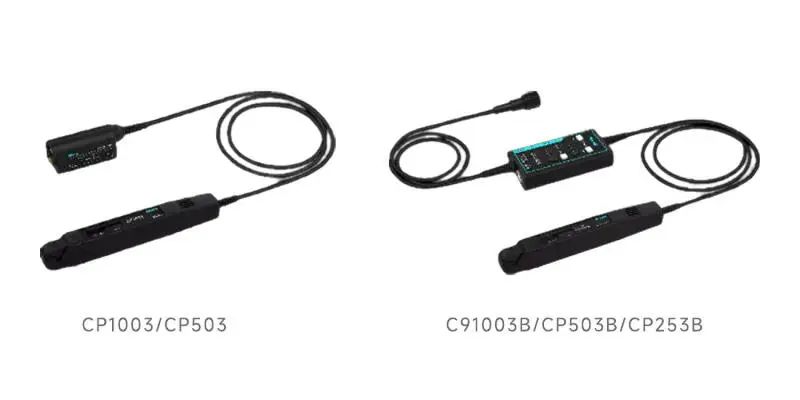

高频交直流电流探头

麦科信高频交直流电流探头简便易用，质量优异，具有非常高的性价比优势。可应用于多个测量领域，如新能源汽车设计、开关电源设计、电工实验、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计等。

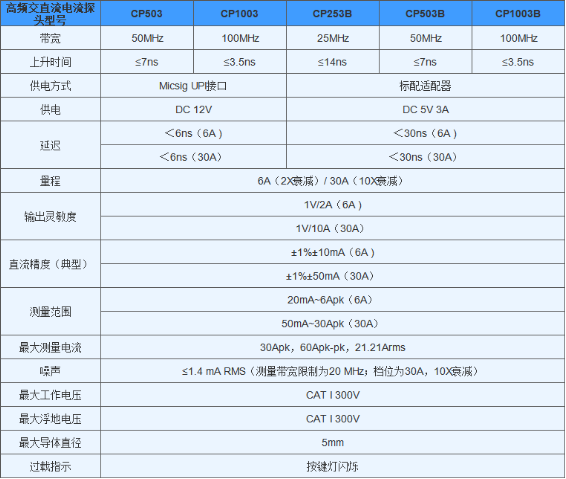

麦科信高频交直流电流探头型号及其参数详情。充电头网总结OIP系列光隔离探头，带宽高达1GHz，共模抑制比高达160dB，共模电压60kVpk ，测量精度达1%；采用独家 SigOFIT™光纤隔离技术，拥有高度的共模抑制比和隔离电压。ETO系列第五代平板示波器，拥有14英寸触控一体显示屏，分辨率达1920*1200，带宽500MHz，采样率3GSa/s，存储深度360Mpts，拥有4个模拟通达；搭载测试仪器专用的SigtestUI™多任务系统。高频交直流电流探头简便易用，适用范围广，可应用于多个测量领域，如新能源汽车设计、开关电源设计等。本文出现的麦科信旗下三款产品，其中OIP系列光隔离探头和ETO系列平板示波器都是麦科信最新推出的新品，而高频交直流电流探头作为麦科信的经典产品，产品功能完善且种类丰富。
