Create Pcell in Laker using Tcl script

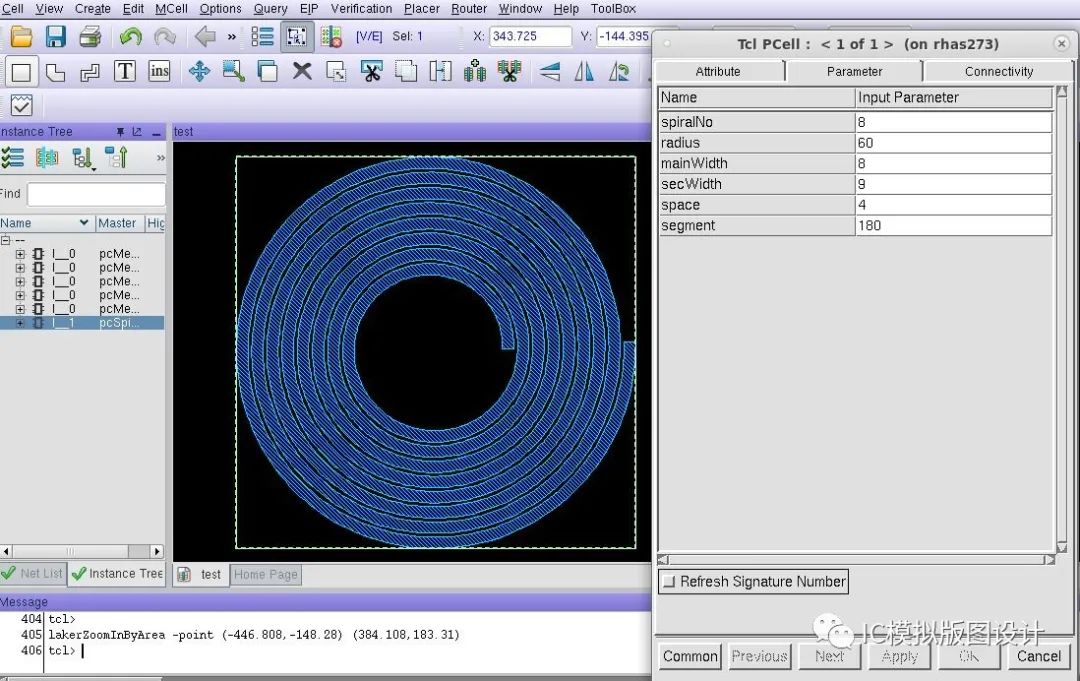

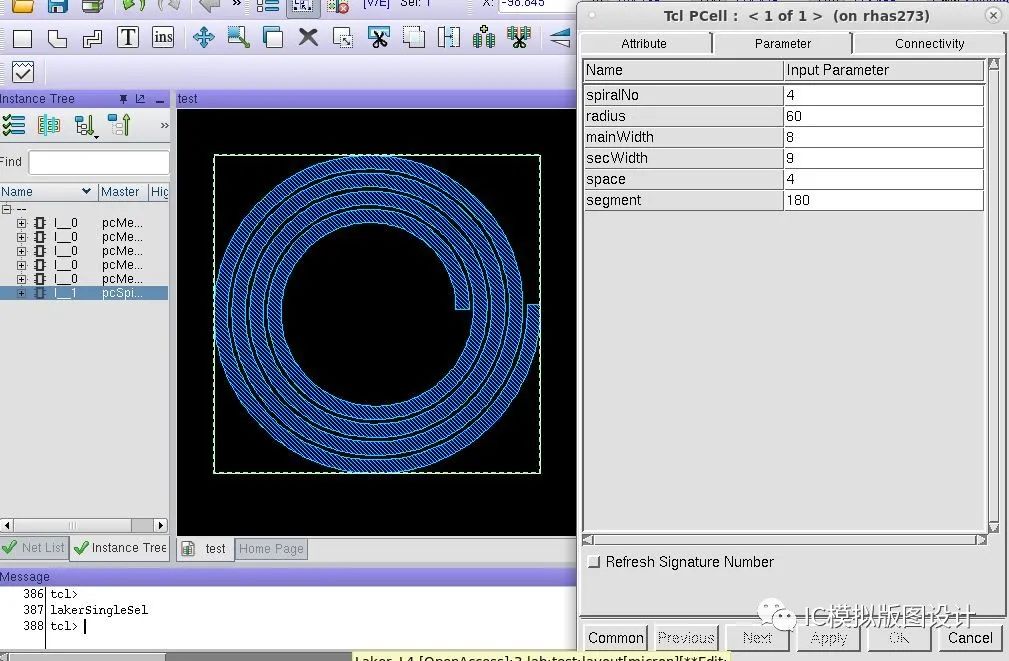

这两天试了下使用tcl写pcell，感觉还是非常方便的，按manual中command的参数要求与格式完成后，在laker里直接source 该tcl。即可在设置的lib 中找到这个pcell，不用再考虑如何去编译的问题。下面给个效果图与参考代码。

Syntax

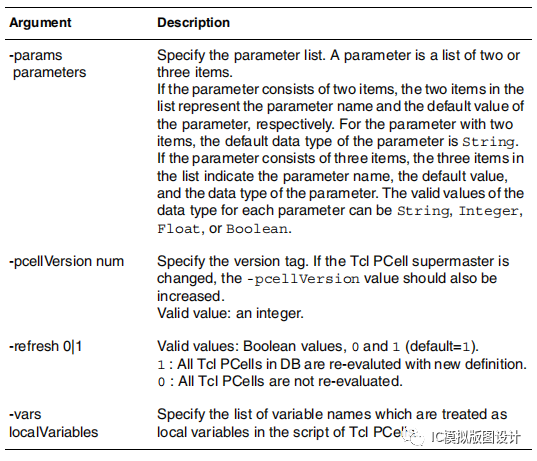

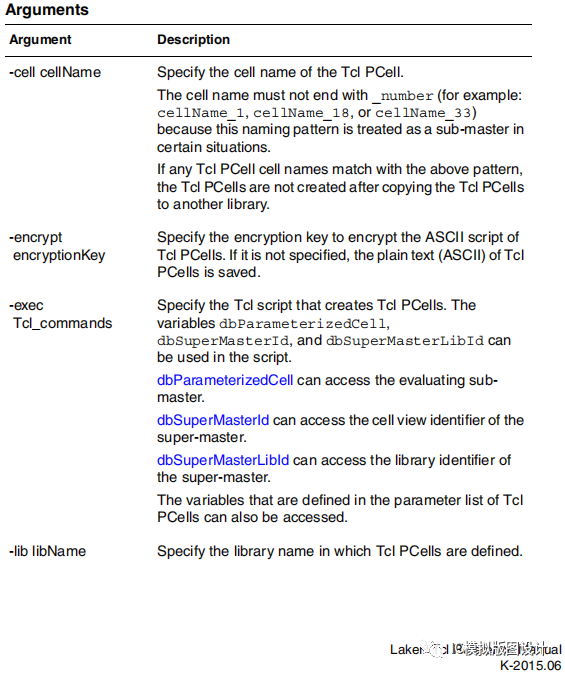

dbDefineParameterizedCell -lib libName -cell cellName -params parameters [-vars localVariables] [-refresh 0|1][-encrypt encryptionKey] [-pcellVersion num] -execTcl_commands

# create a spiral inductordbDefineParameterizedCell -lib parameterizedCellLib \ -cell Spiral_v2 -params [list [list spiralNo 10 Integer] \ [list radius 10.0 Float] [list gap 3.0 Float] \ [list width 2.0 Float] [list space 0.8 Float]] \ -vars {Layer PI2 sin45 sec hgap cvId nCnt os is om im} \ -exec { # create a spiral inductor set cvId $dbParameterizedCell  set Layer MET1 set PI2 [expr acos(0)] set sin45 [expr sin($PI2/2)] set sec [expr 1.0/cos($PI2/4)] set hgap [expr $gap*0.5] for {set nCnt 0} {$nCnt < $spiralNo} {incr nCnt} { set os [expr $radius*$sec] set is [expr double($radius-$width)*$sec] set om [expr $os*$sin45] set im [expr $is*$sin45] dbCreatePolygon -cv $cvId -layer $Layer \ -point ($os,$hgap) ($om,[expr $om+$hgap])\ (0,[expr $os+$hgap]) (0,[expr $is+$hgap])\ ($im,[expr $im+$hgap]) ($is,$hgap) dbCreatePolygon -cv $cvId -layer $Layer \ -point ([expr -$os],$hgap)\ ([expr -$om],[expr $om+$hgap]) (0,[expr $os+$hgap])\ (0,[expr $is+$hgap]) ([expr -$im],[expr $im+$hgap]) \ ([expr -$is],$hgap) dbCreatePolygon -cv $cvId -layer $Layer \ -point ($os,[expr -$hgap]) ($om,[expr -$om-$hgap])\ (0,[expr -$os-$hgap]) (0,[expr -$is-$hgap])\ ($im,[expr -$im-$hgap]) ($is,[expr -$hgap]) dbCreatePolygon -cv $cvId -layer $Layer \ -point ([expr -$os],[expr -$hgap])\ ([expr -$om],[expr -$om-$hgap]) \ (0,[expr -$os-$hgap]) (0,[expr -$is-$hgap]) \ ([expr -$im],[expr -$im-$hgap])\ ([expr -$is],[expr -$hgap]) set radius [expr double($radius+$width+$space)] } # return 1 expr 1 }
