MCU之SWM在KEIL环境中实现代码在RAM中运行

在MCU的实际使用过程中，我们一般会将程序放在FLASH中运行，但有时候需要同时操作falsh或者需要更好的实时性，程序运行的速度更快，这时我们就可以将这代码放到RAM中运行。

将代码放在RAM中又可以分为将.C文件放入RAM中以及将部分函数放在RAM中。

在这里我们以SWM190为例给大家简单介绍一下在KEIL环境中如何让程序运行在RAM上。

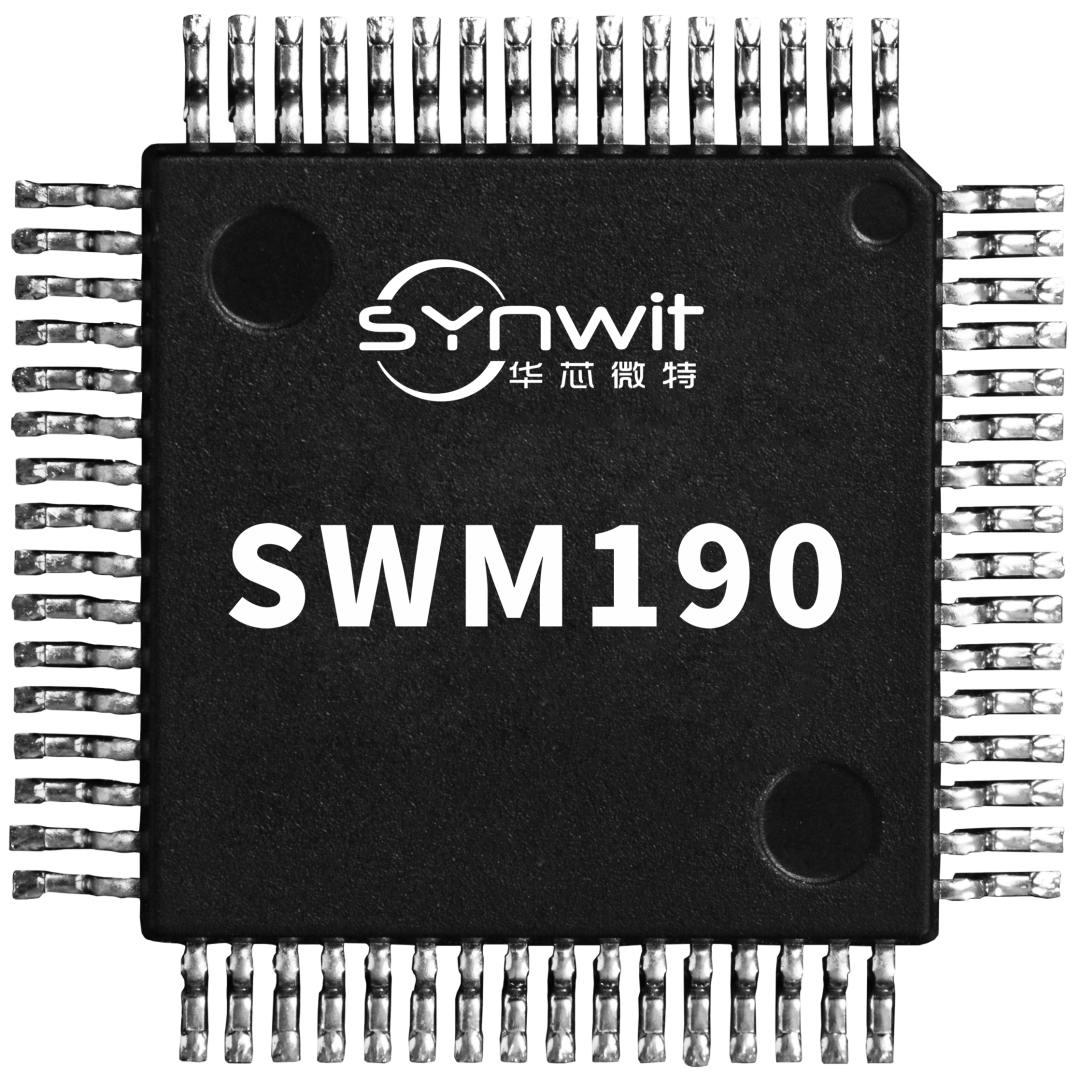

SWM190

KEIL环境实现将.C文件在RAM中

运行操作方法

以SWM190为例，我们打开SYNWIT公司提供的普通的GPIO工程，编译后查看映射文件（.MAP文件）来查看文件位置。

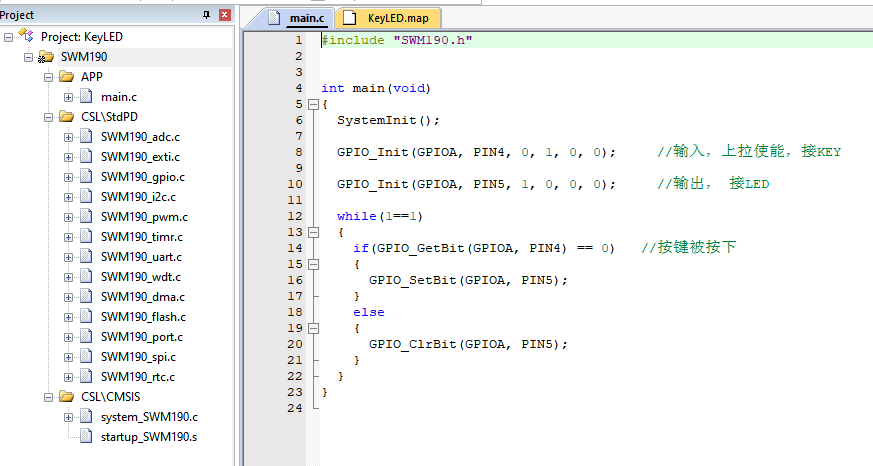

我们先来看GPIO例程的主要函数，如下图：

接着通过MAP文件看main.c文件在falsh中运行的情况，如下图可以看出main.c文件编译后的地址在以0x00000000为首地址的flash中：

将文件放在RAM中常用的方法有两种，我们以将main.c文件放到RAM中为例：

方法一

快速将.c文件放入RAM

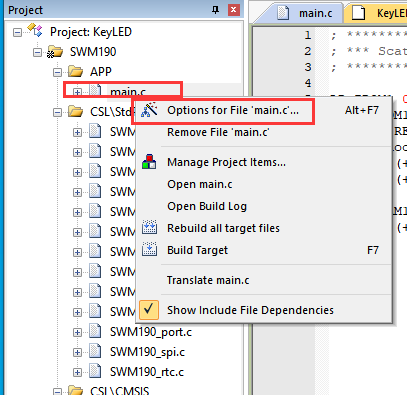

1、点击APP中的想要放置在RAM中的文件，右键然后单击烟花棒（OptionsforFile‘main.c’）

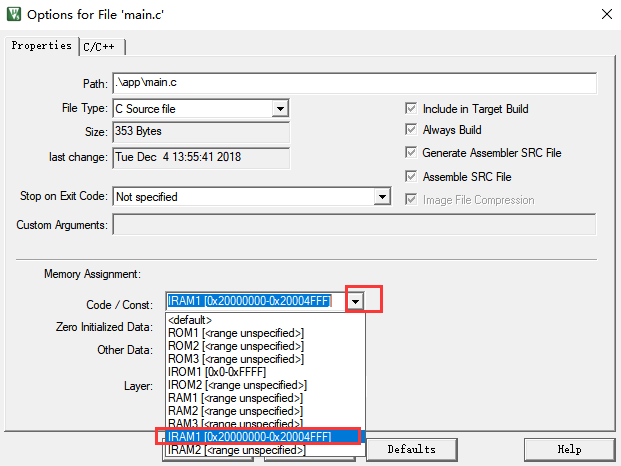

2、点击Code/Const，选择IRAM1[0x20000000-0x20004FFF]

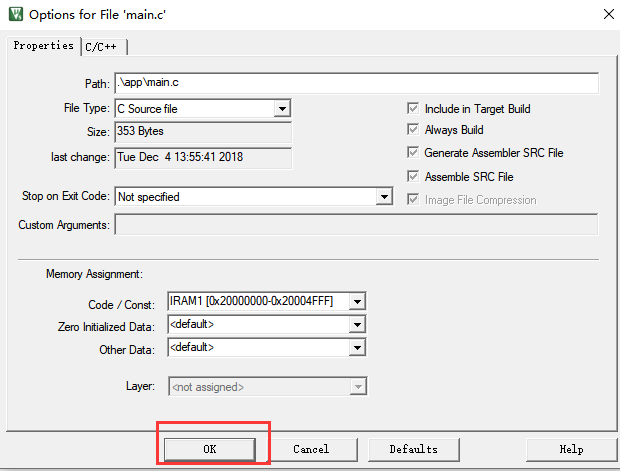

3、点击OK按钮并编译

4、此时可以看到main.c文件上有个*，意味着我们已经成功将main.c文件放在了RAM中

也可通过查看.map文件确认main.c文件的位置，如下图所示，可以看出来main文件的地址变为0x20000000开始的RAM地址。

方法二

修改.cst文件

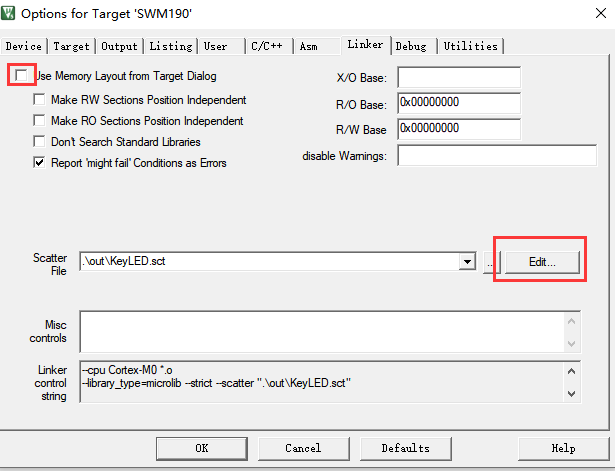

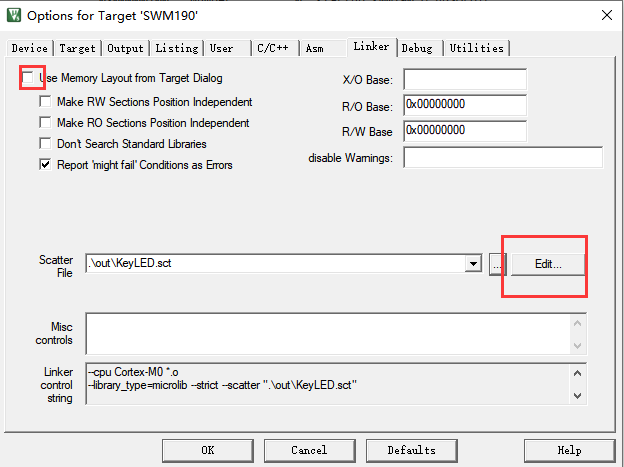

1、在取消勾选Use Memory Layout Form Target Dialog后会出现出现一个.sct文件，点击Edit可直接对该文件进行修改。

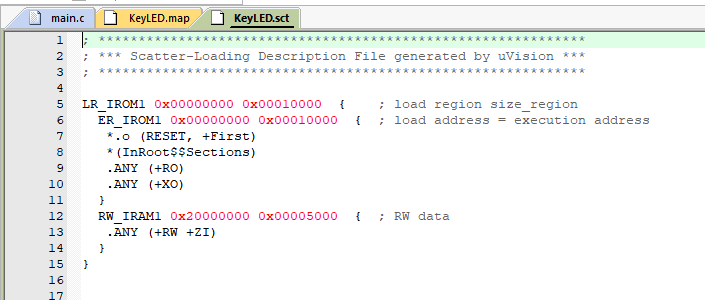

打开文件后内容如下：

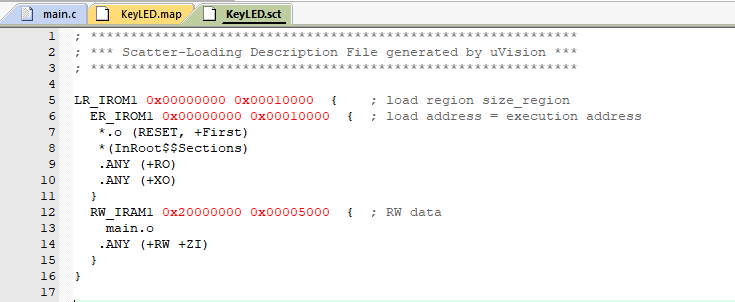

2、在.sct文件中，将main.o放在RW_IRAM1执行区域(0x20000000-0x00002000)，修改后如下：

3、点击编译按钮，编译器会自动将main.c文件放到RAMCODE所在0x20000000开始的区域，结果如下图所示，main文件的地址变为0x20000000开始的RAM地址。

SWM190

在KEIL环境实现将部分函数放在

RAM中运行操作方法

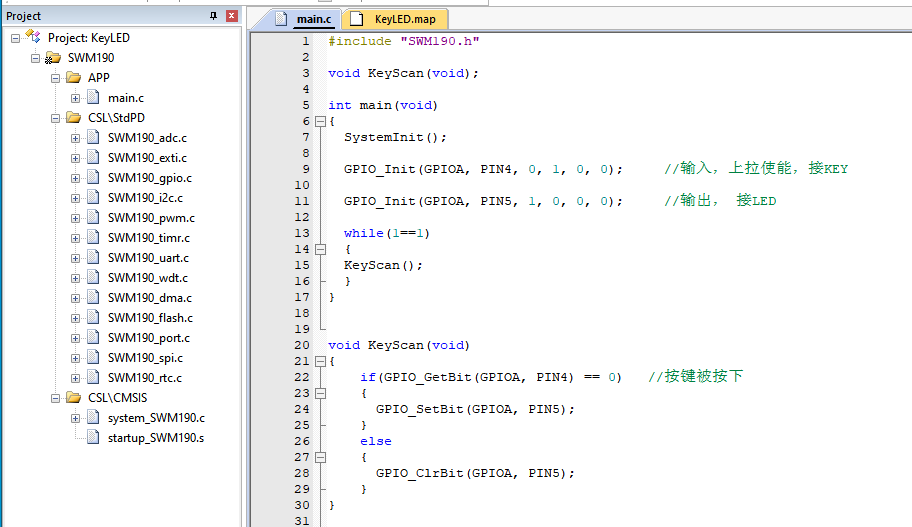

我们仍然以SWM190为例，我们打开SYNWIT公司提供的普通的GPIO工程，将while1中的函数封装成KeyScan函数，如下图：

编译后可以通过查看MAP文件来看KeyScan函数的位置，如下图可以看出来KeyScan函数编译后的地址在flash中：

然后我们将KeyScan函数放到RAM中，操作如下：

1、与之前一样，在取消勾选Use Memory Layout Form Target Dialog后会出现一个.sct文件，点击Edit可直接对该文件进行修改，也可以将此文件拷贝到APP目录下（防止删除out目录下内容时误删*.sct文件），然后再进行修改。

2、需要定位到RAM中的KeyScan函数添加前缀

方法一

用#pragma arm section code = “PlaceInRAM”和#pragma arm section将需要放到SRAM中的程序包括起来；

打开文件后内容如下：

方法二

在需要放到RAM中的函数前，用__attribute__((section("PlaceInRAM ")))声明该函数放在PlaceInRAM section中。

3、在.sct文件中，定义一个PlaceInRAM的section,放在RW_IRAM1执行区域(0x20000000-0x00002000)。

修改内容如下图所示：

4、点击编译按钮，编译器会自动将KeyScan函数放到RAMCODE所在0x20000000开始的区域，结果如下图所示，KeyScan函数的地址变为0x20000000开始的RAM地址。

以上是本次介绍的将代码放到RAM的操作方法，如果SWM芯片用户想更多了解SWM芯片信息请联系华芯微特技术人员。

#
