前言
麦多多推出了新款67W三口氮化镓充电器，与传统充电器不同的是，这款充电器外壳采用二次注塑工艺，壳体最外层为透明材质，晶莹剔透。并具有透明蓝色，透明紫色和透明黑色三种配色可选，具备更多选择。充电器机身配有防滑液态硅胶圈，提升使用手感。
充电器具备2C1A接口，两个USB-C口支持功率盲插，支持67W输出功率，USB-A口支持30W输出功率，并且支持功率自动分配功能。下面充电头网就对麦多多这款67W迷你氮化镓充电器进行拆解，看看内部的用料和设计。
此前充电头网已经对这款充电器做了详细评测，此外还拆解过麦多多40W双USB-C氮化镓充电器、麦多多GaN5 mini 65W 2C1A氮化镓充电器、麦多多100W 2C1A氮化镓充电器、麦多多47W 1A1C迷你氮化镓充电器、麦多多20W迷你PD快充等产品，欢迎查阅。
麦多多67W迷你氮化镓充电器开箱

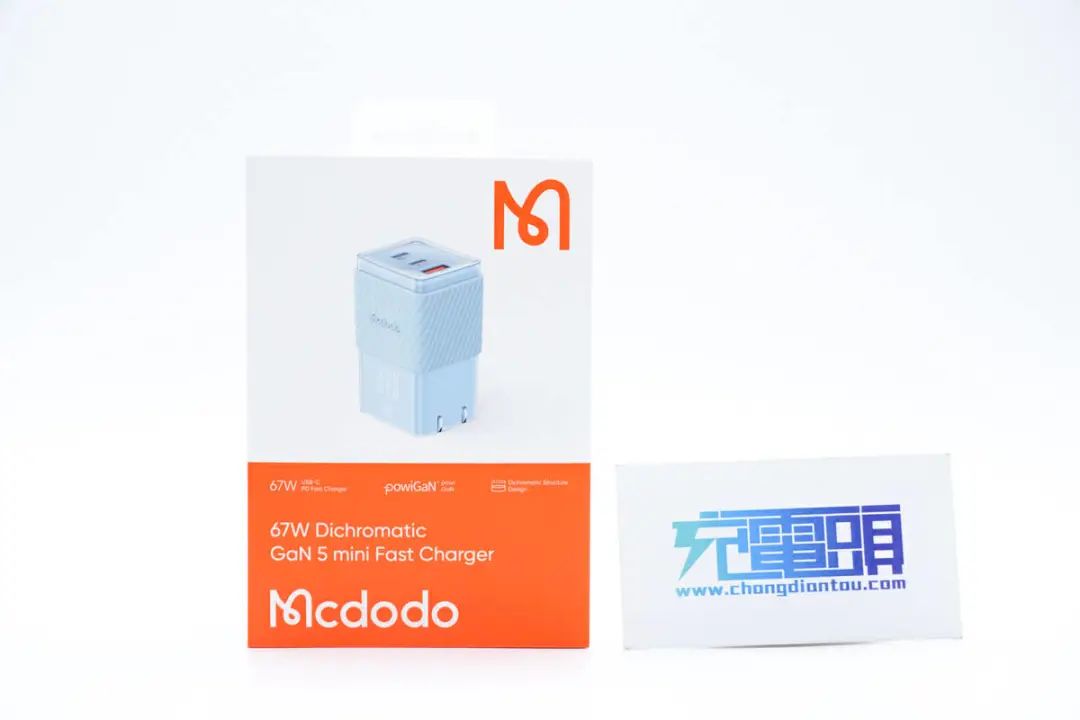

包装盒依旧是充满活力的橙白配色，正面印有麦多多品牌、产品外观、名称和卖点。

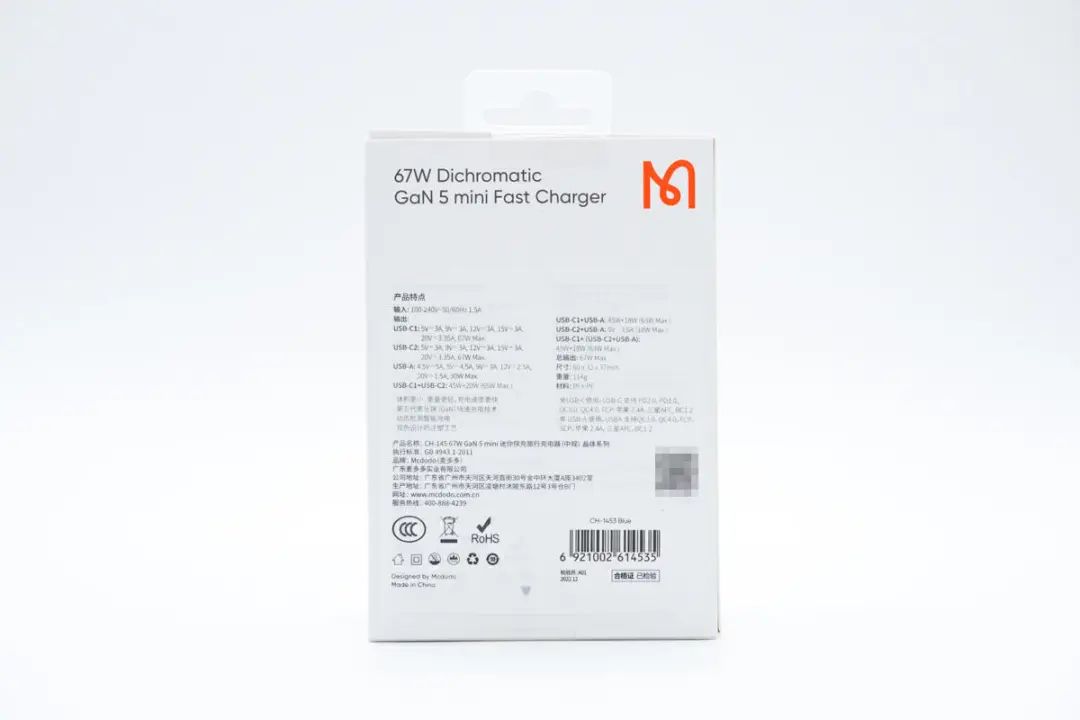

背面贴有产品信息贴纸。

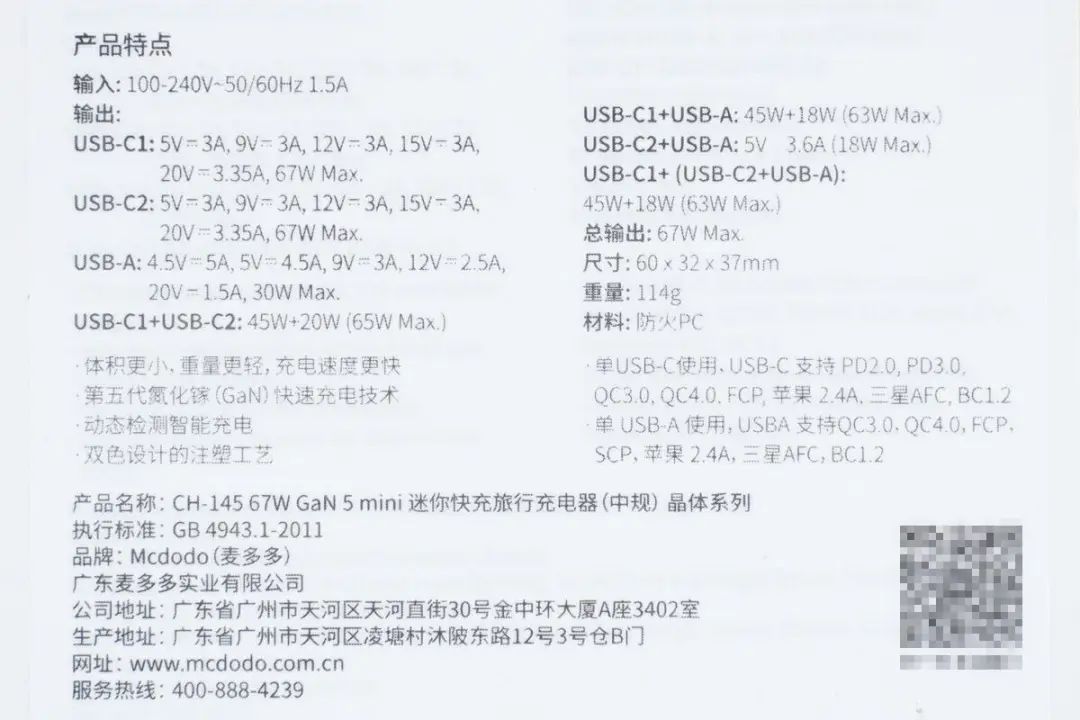

贴纸上印有产品特点和广东麦多多实业有限公司信息。

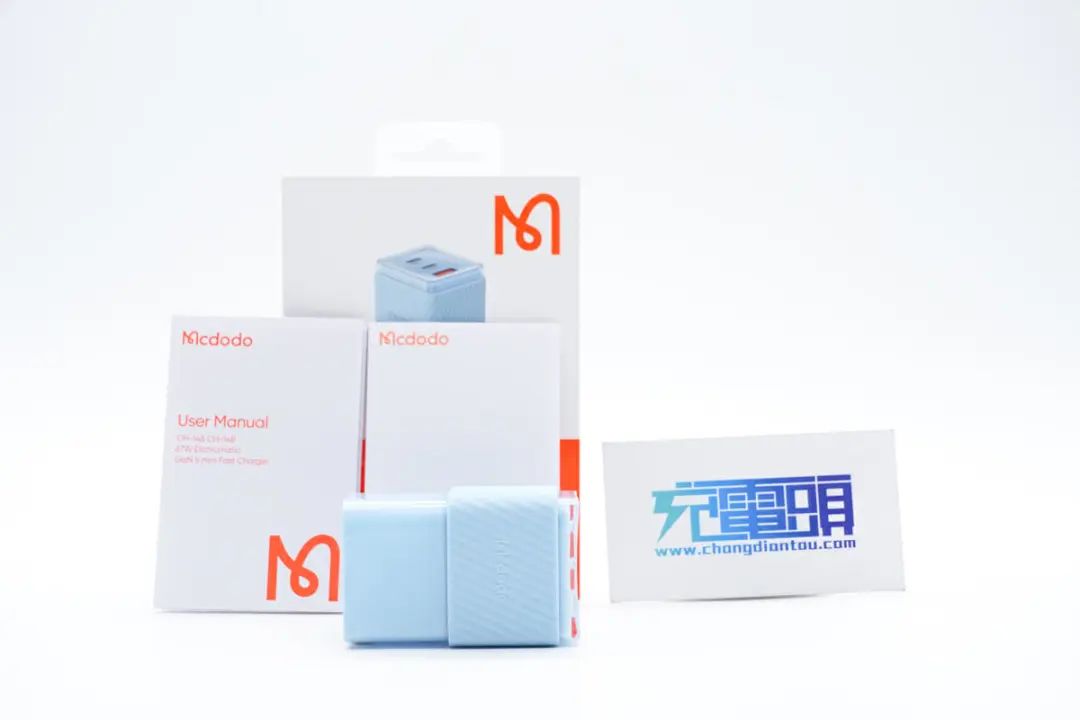

包装内含充电器、使用手册和保修卡。
麦多多67W迷你氮化镓充电器有紫、蓝、黑三种配色，下面以蓝色款为例进行详细介绍和拆解。

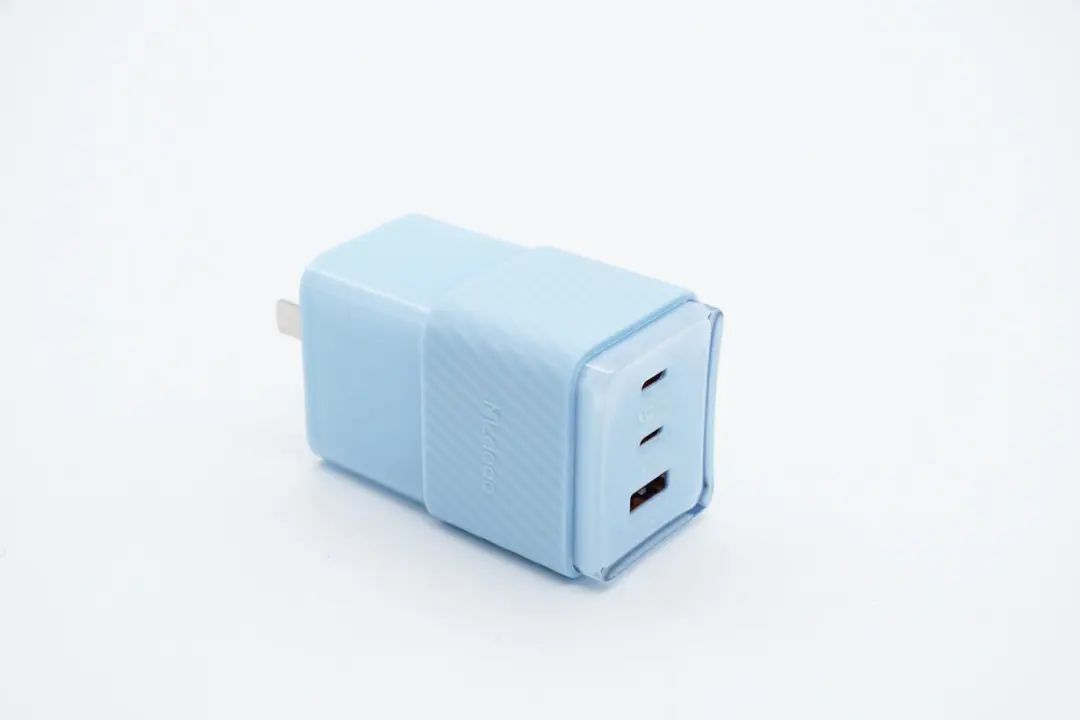

麦多多67W迷你氮化镓充电器采用透明亮面聚碳酸酯外壳+细砂纹理插脚端面板拼接设计，各连接面边缘圆润过渡，通过透明外壳可清晰看到内部蓝色PC材质壳体，初始观感上与晶莹剔透的冰块并无区别。此外中部为可拆卸式防滑液态硅胶圈，插拔手感更舒适。

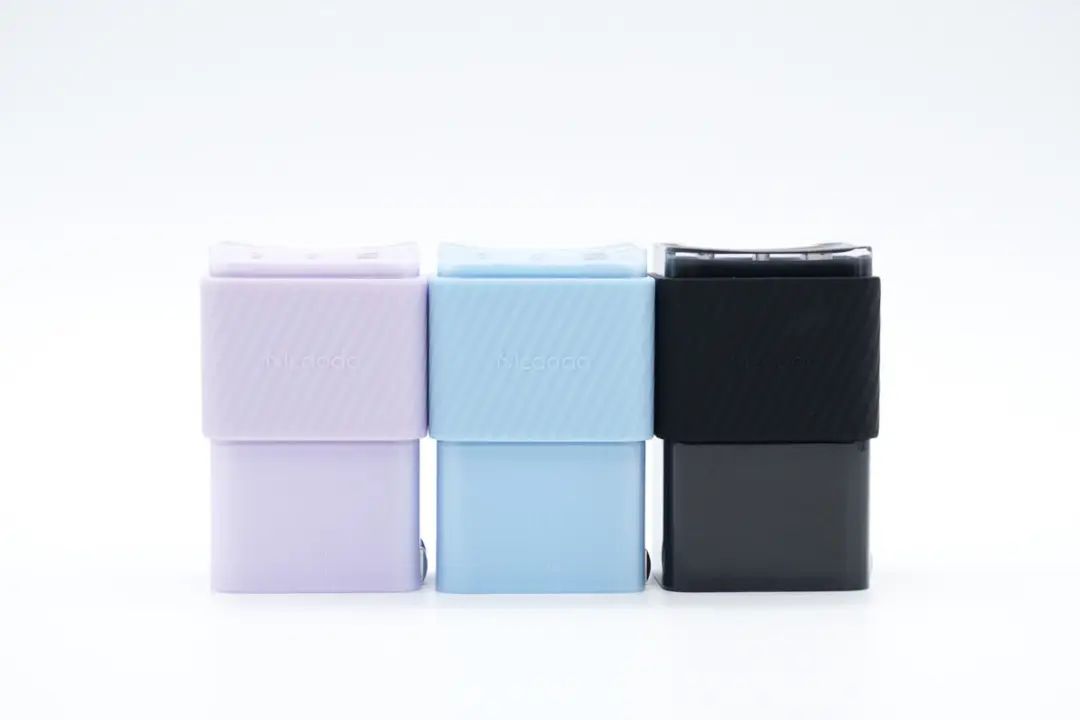

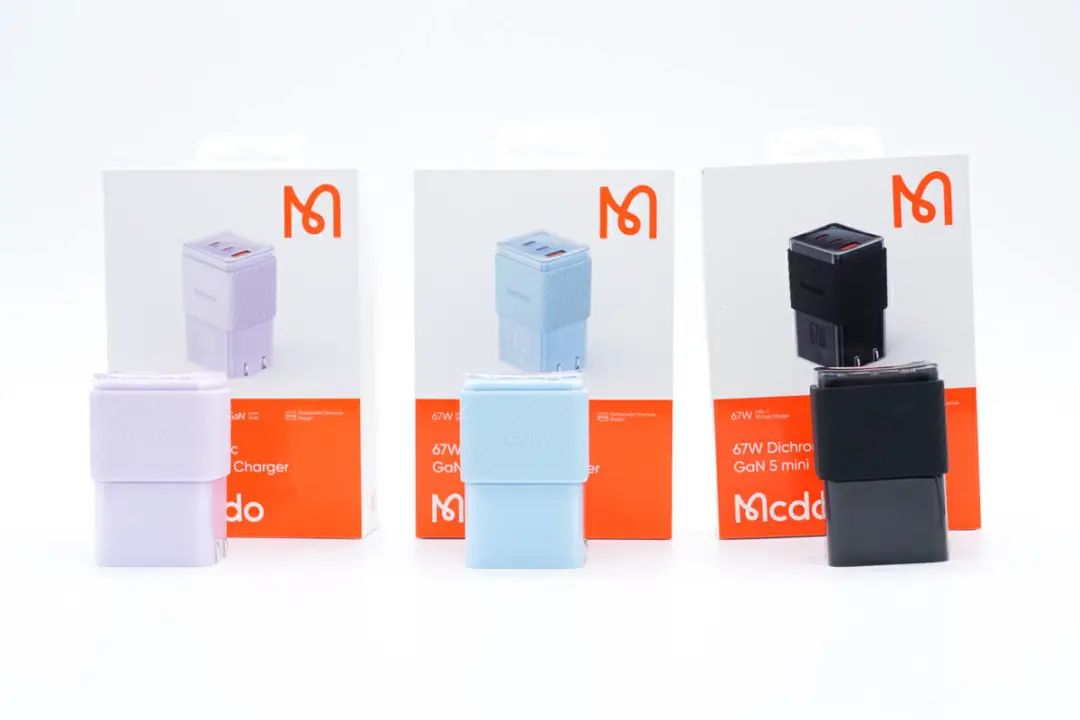

充电器三种配色实物放在一起一览，喜欢哪种配色自由选择。

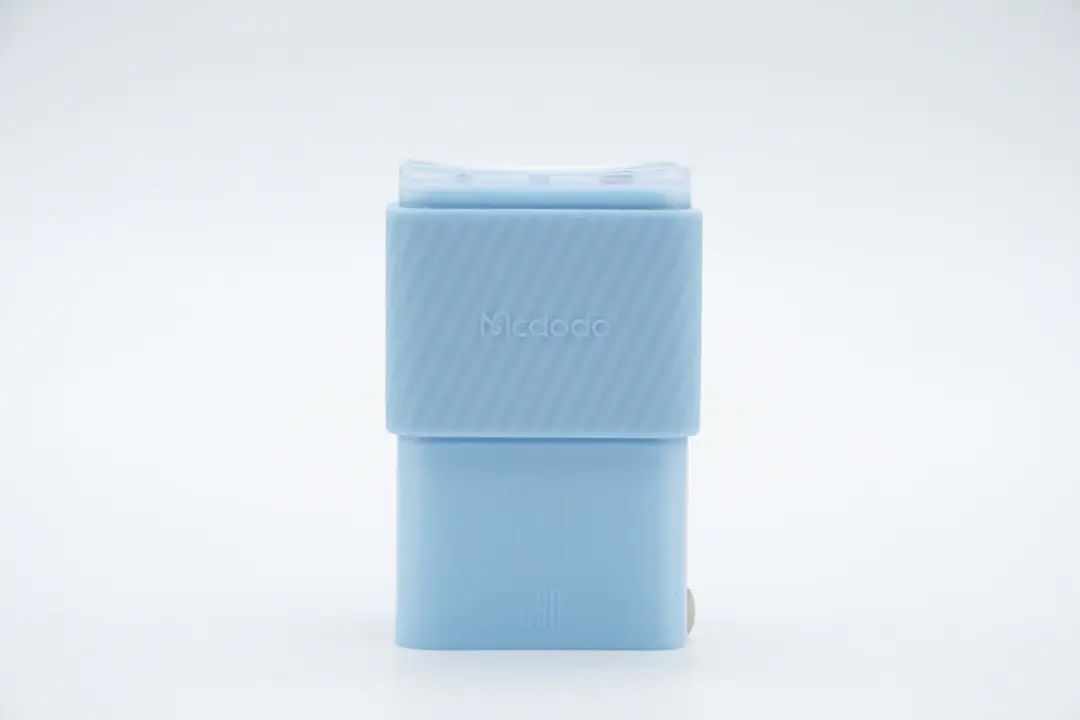

机身透明外壳内部设计有“67W GaN”功率字样，硅胶圈上印有“Mcdodo”品牌名称。

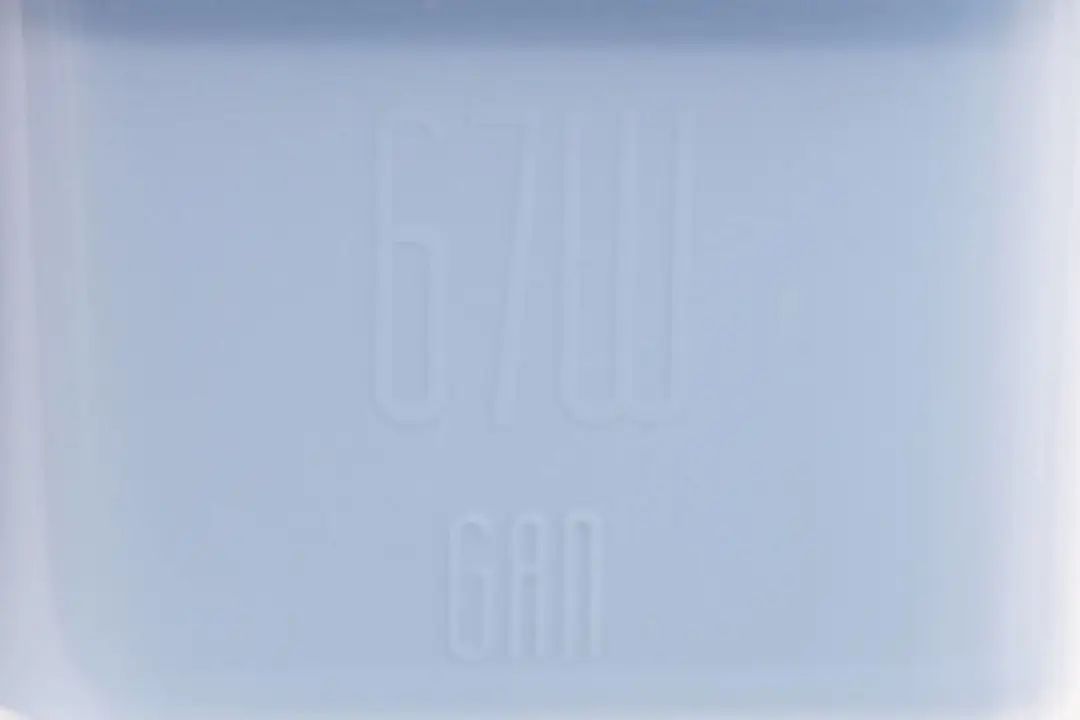

67W GaN 功率字样特写。

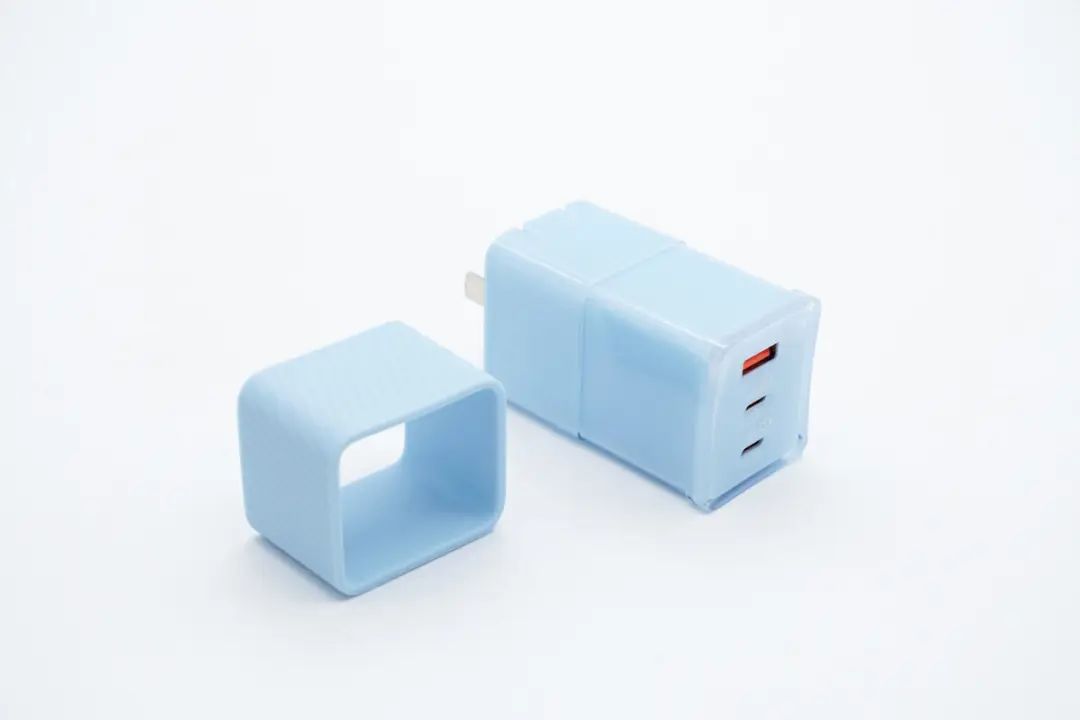

防滑液态硅胶圈可取下。

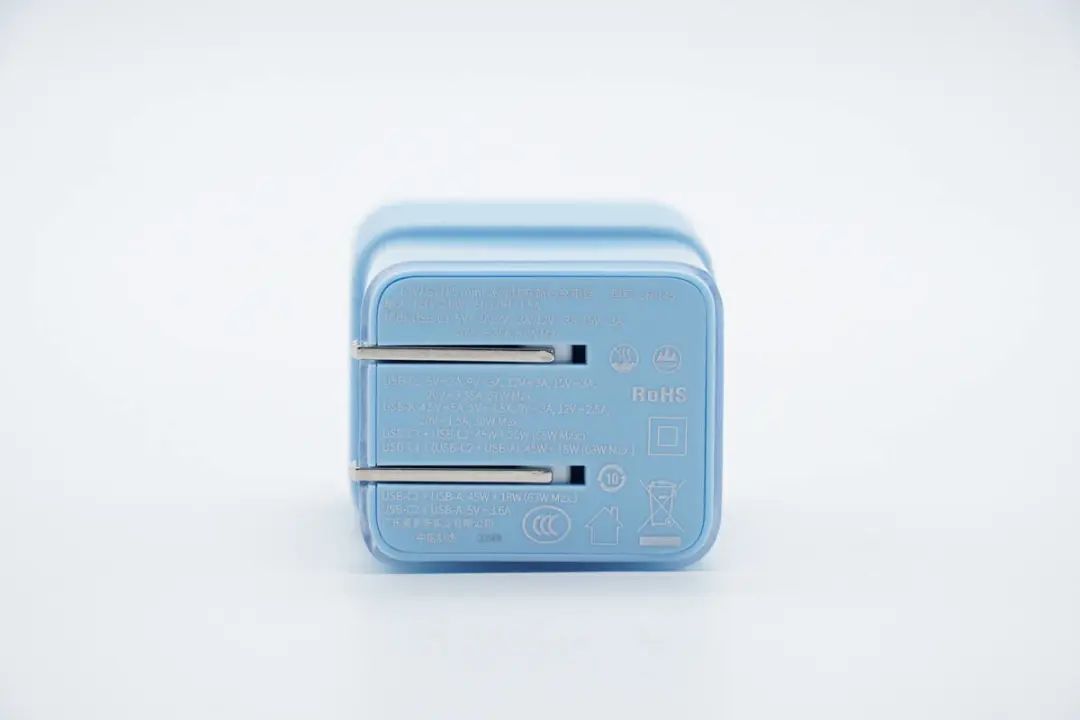

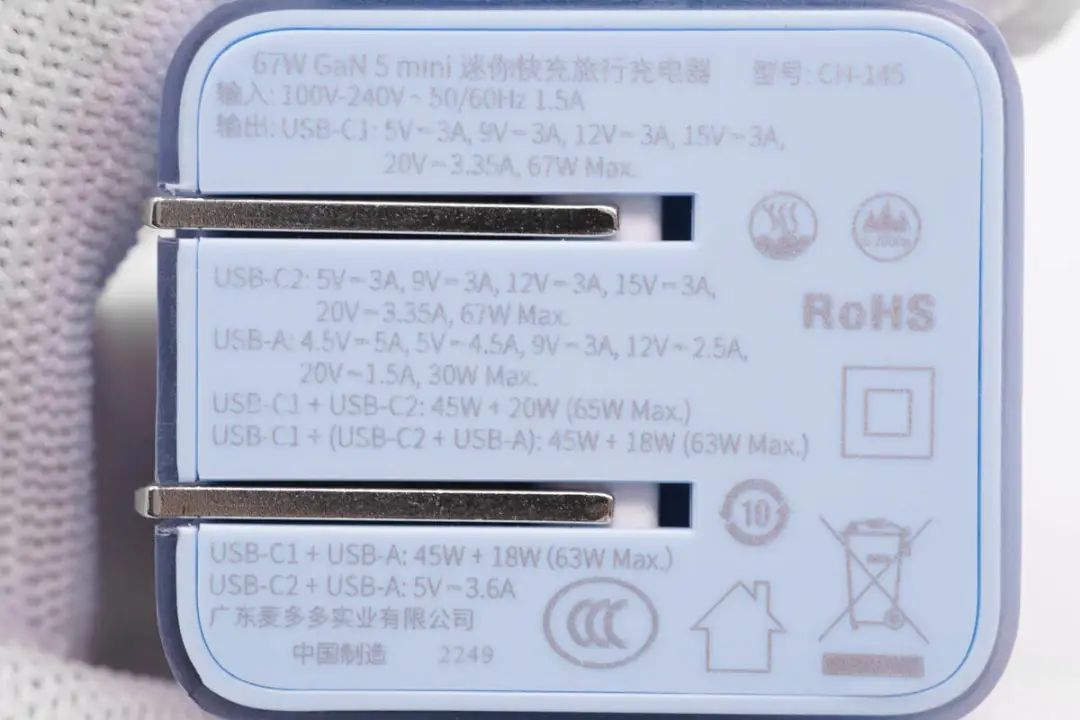

输入端外壳上印有充电器参数。
外壳参数特写
型号：CH-145
输入: 100-240V～50/60Hz 1.5A
输出:
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A（67WMax）
USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A（30WMax）
USB-C1+USB-C2：45W+20W（65W Max）
USB-C1+USB-A：45W+18W（63W Max）
USB-C2+USB-A：5V3.6A
USB-C1+（USB-C2+USB-A）：45W+18W（63W Max）
广东麦多多实业有限公司
充电器通过了CCC认证。

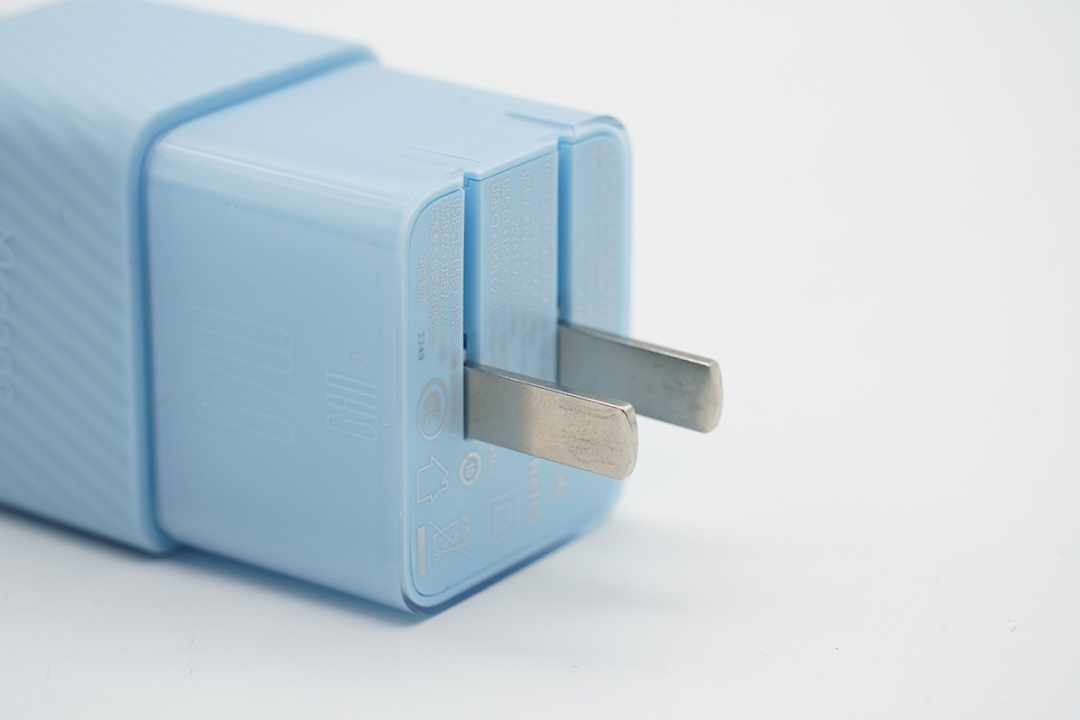

充电器配备可折叠国标插脚，搭配小巧机身携带非常方便。

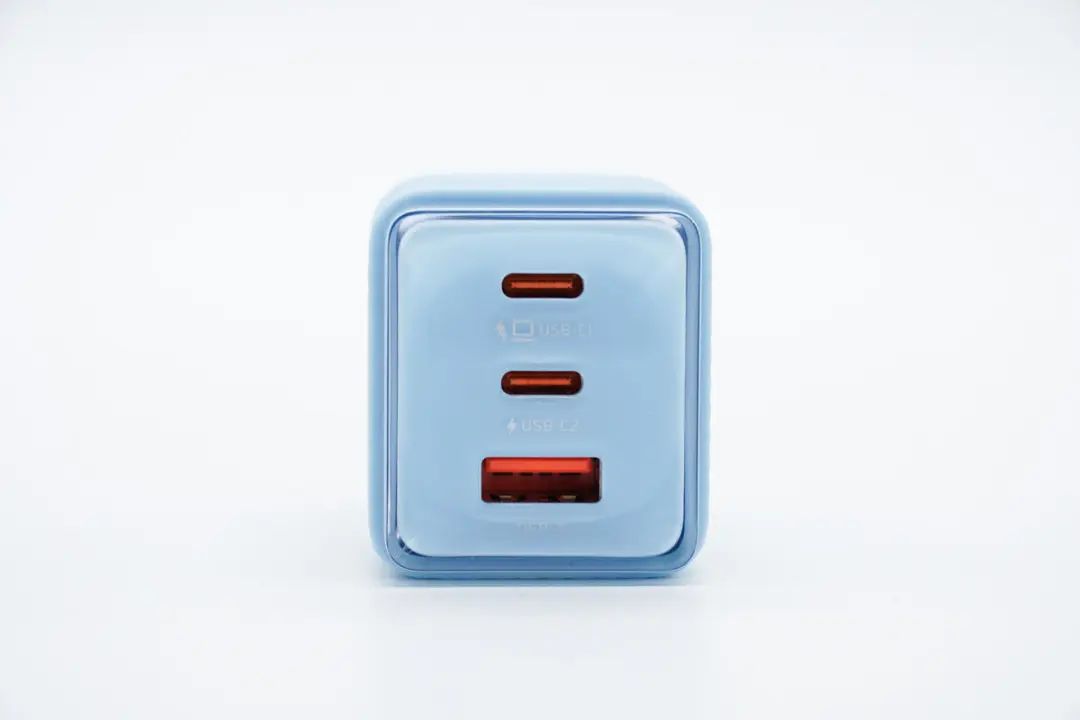

顶面配备2C1A三个USB接口，均为橙色胶芯。

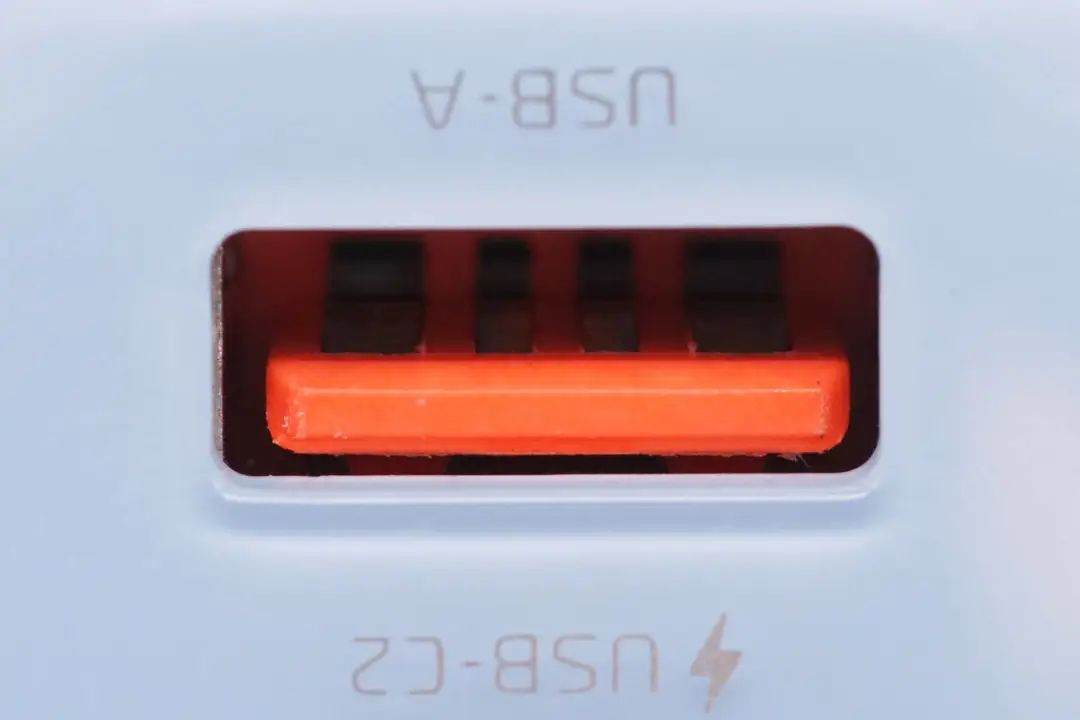

USB-A接口特写发现内部拥有加宽pin脚，可通过大电流。

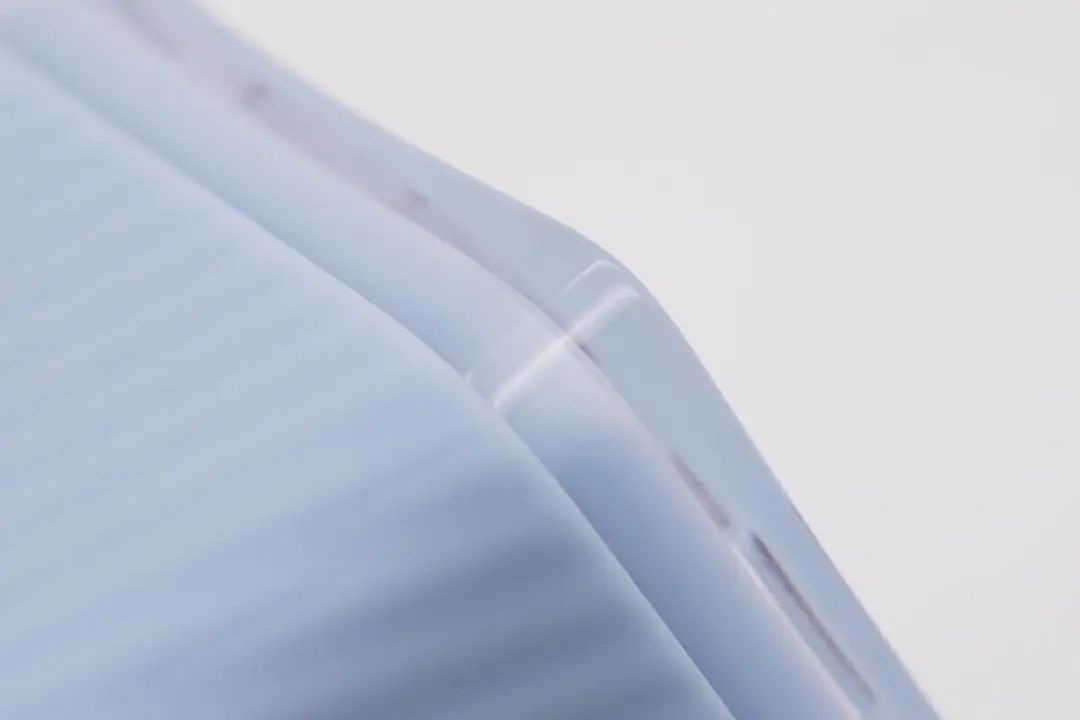

输出端面板边角从侧面看拥有一定曲率，非直角设计。并且在不同光线角度下，可拥有类似冰块内部凝结观感。

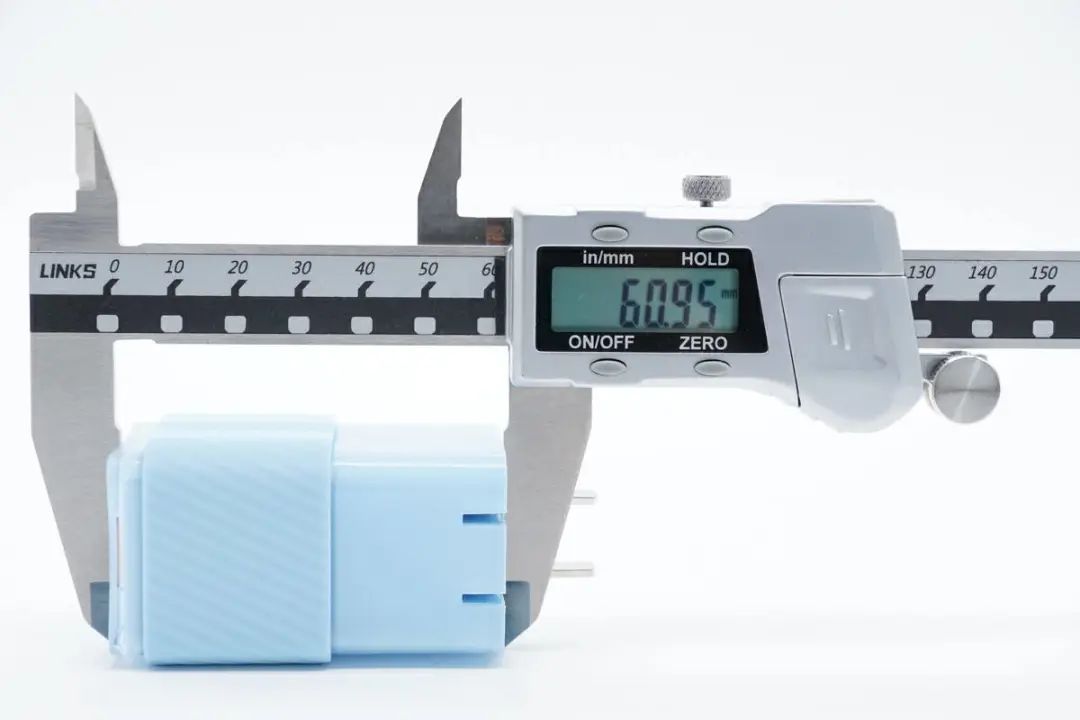

测得充电器机身长度为60.95mm。

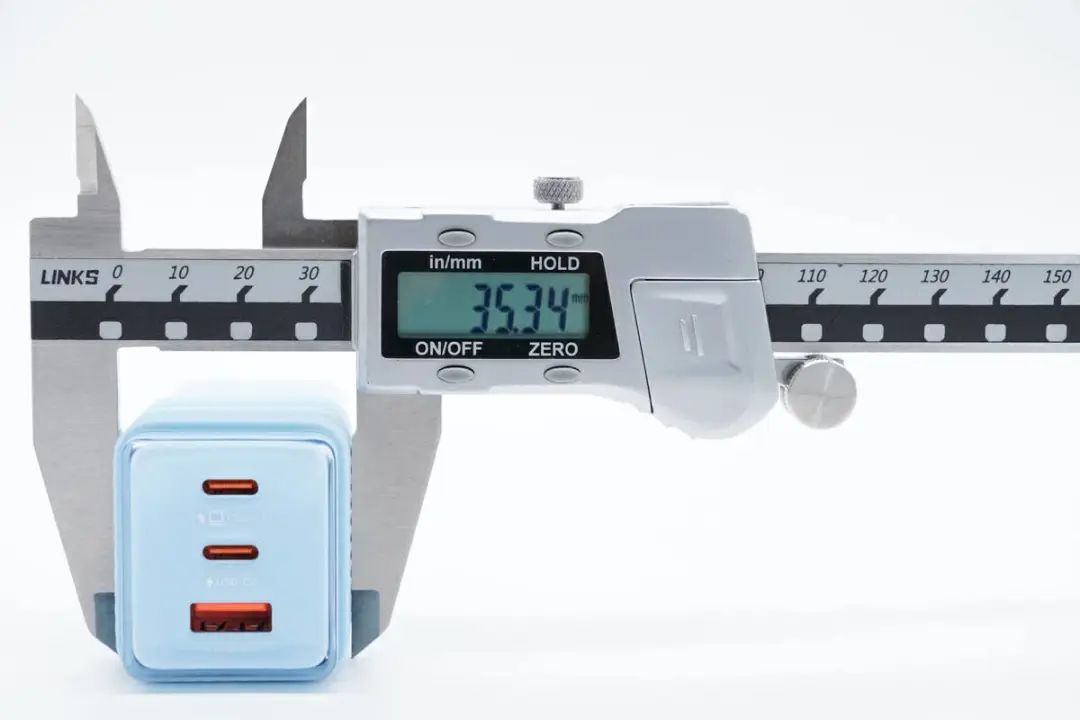

宽度为35.34mm。

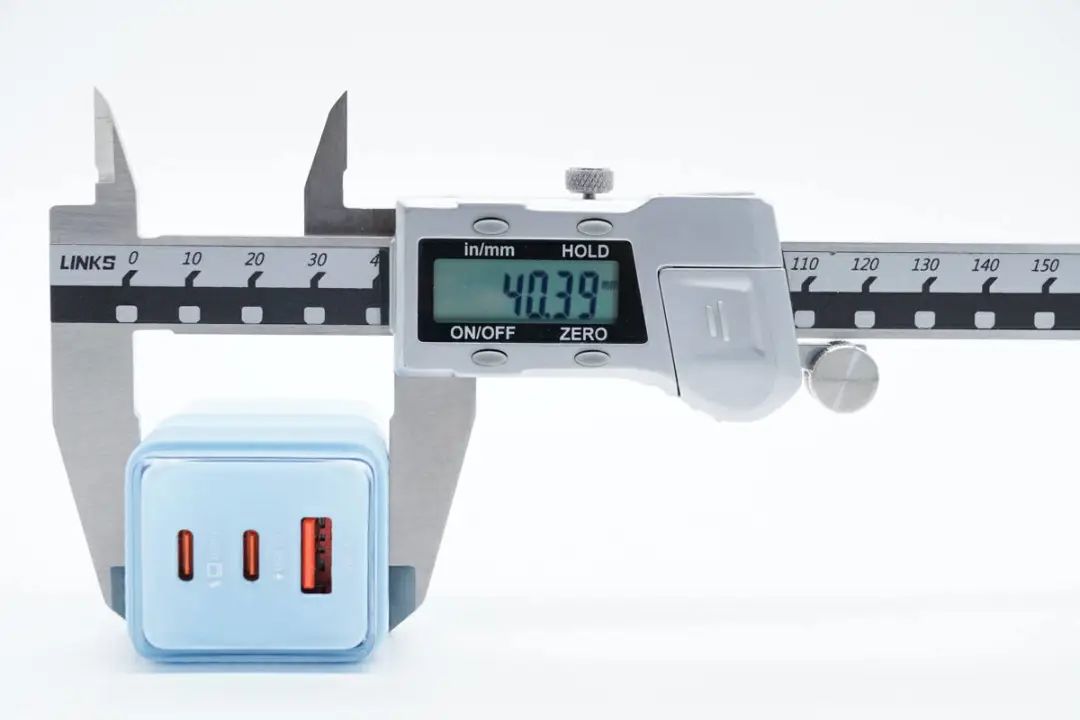

厚度（算上了胶圈）为40.39mm。

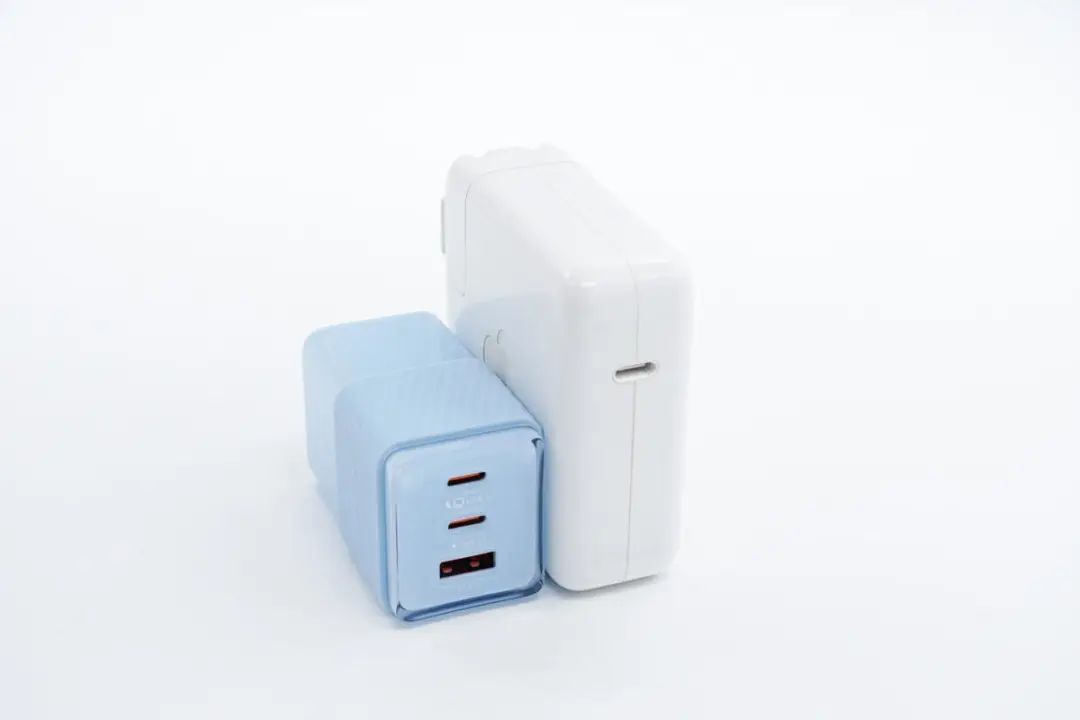

和苹果61W充电器对比，体积优势明显，而且接口更多也更加精致美观。

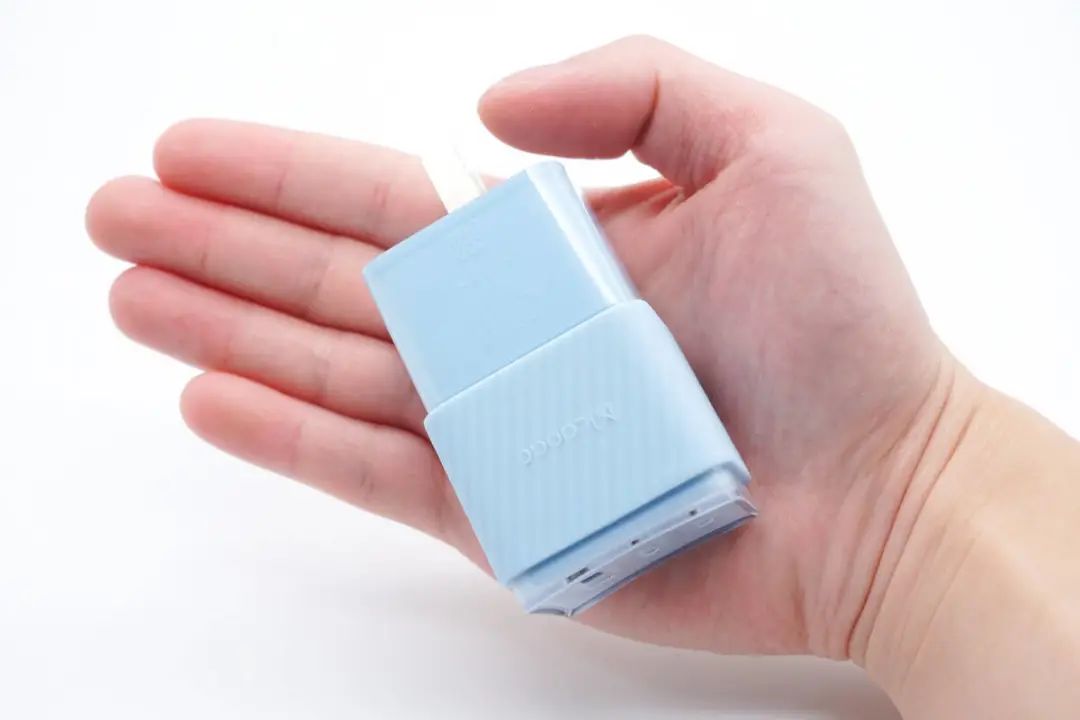

充电器拿在手上的大小直观感受。

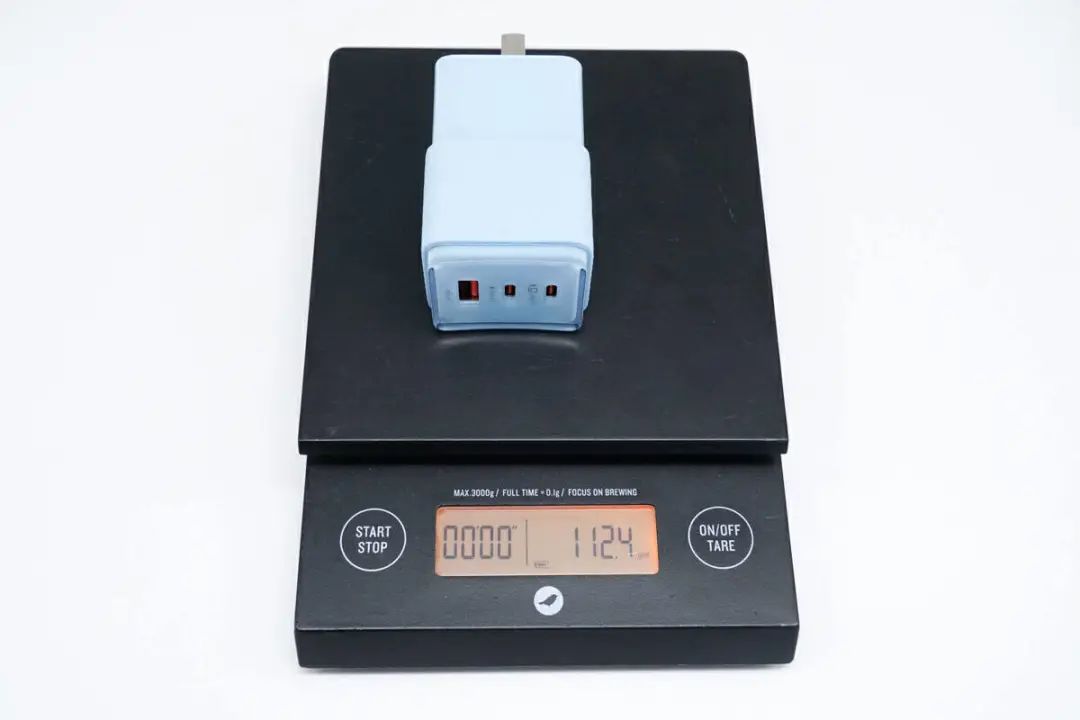

另外测得充电器净重约为112g。

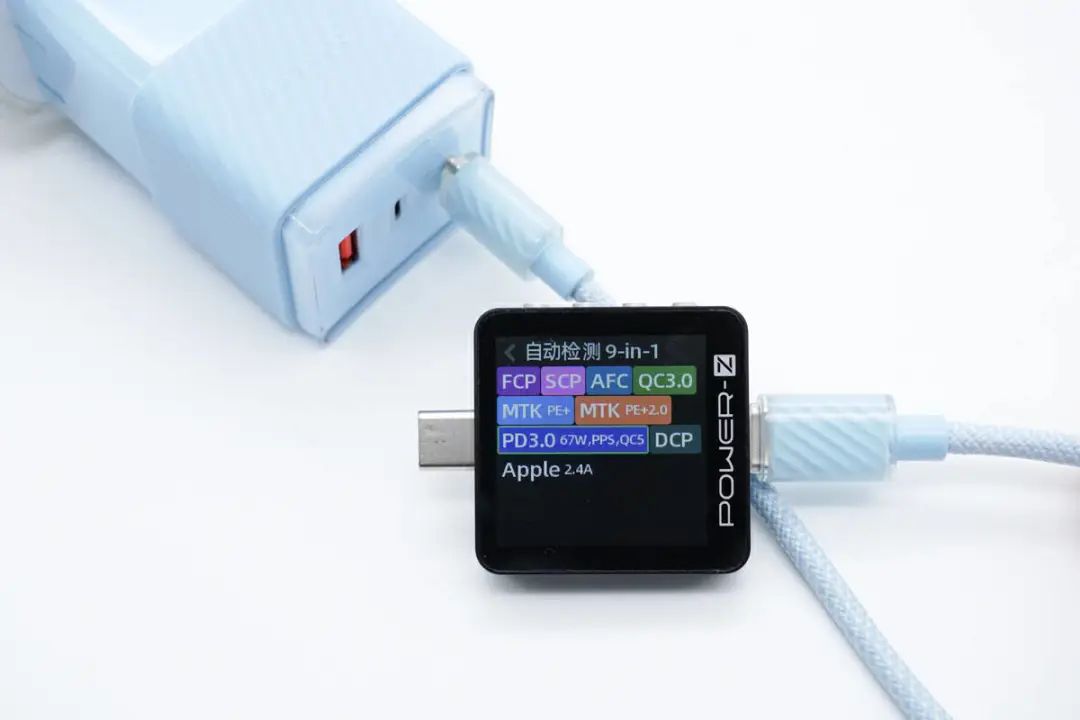

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。
值得一提的是，测试使用的是麦多多同步推出的晶体系列C to C双色编织线，同样有紫、蓝、黑三种配色，支持最大100W PD快充。

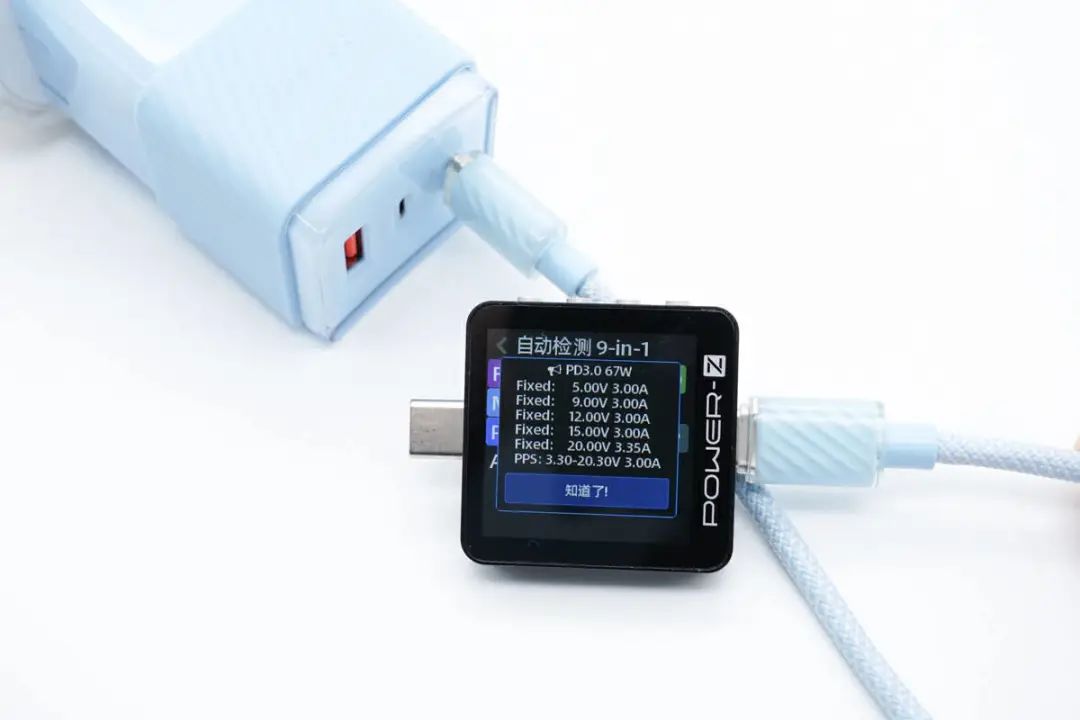

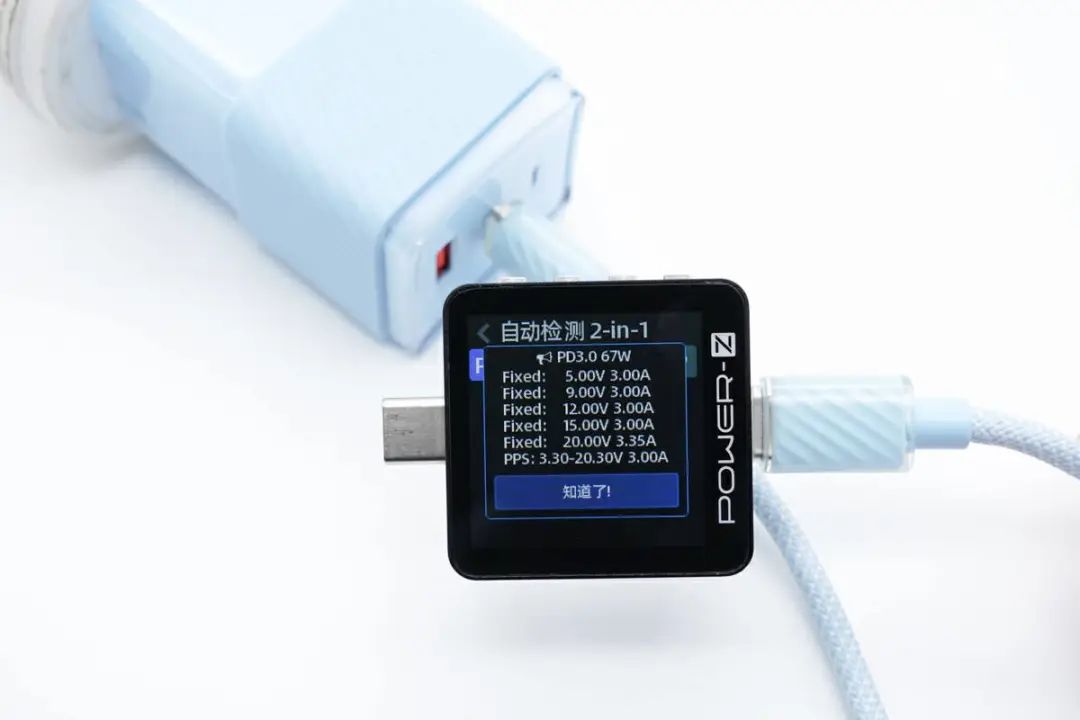

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-20.3V3A一组PPS电压档位。

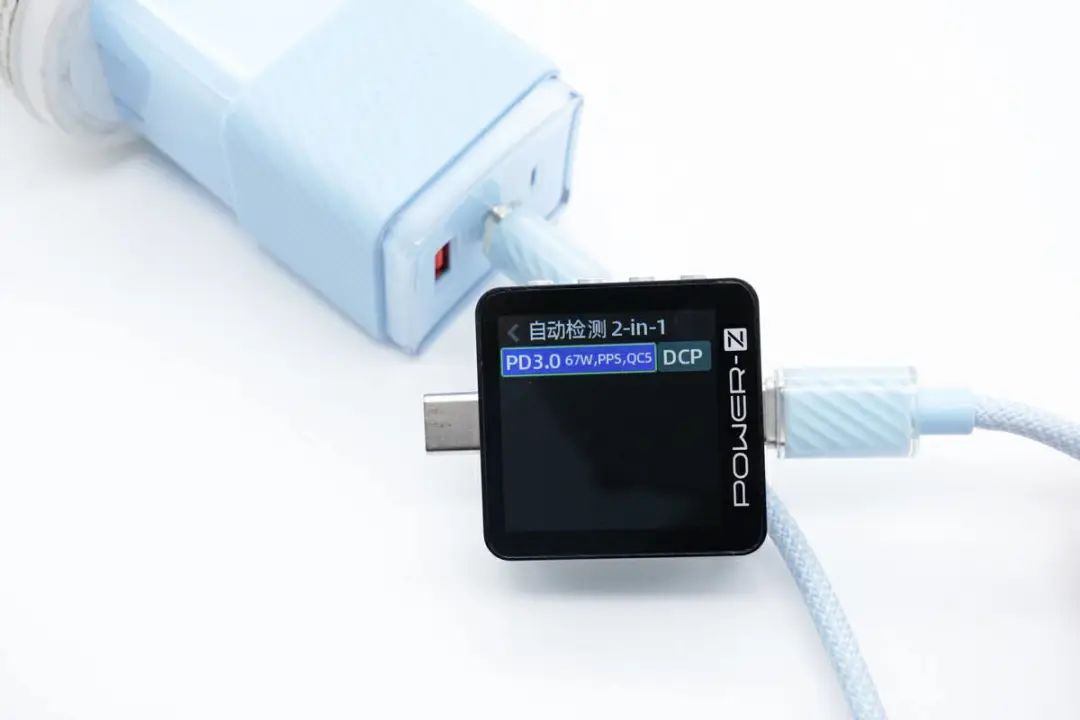

测得USB-C2口支持QC5、PD3.0、PPS、DCP充电协议。
并且同样具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-20.3V3A一组PPS电压档位。

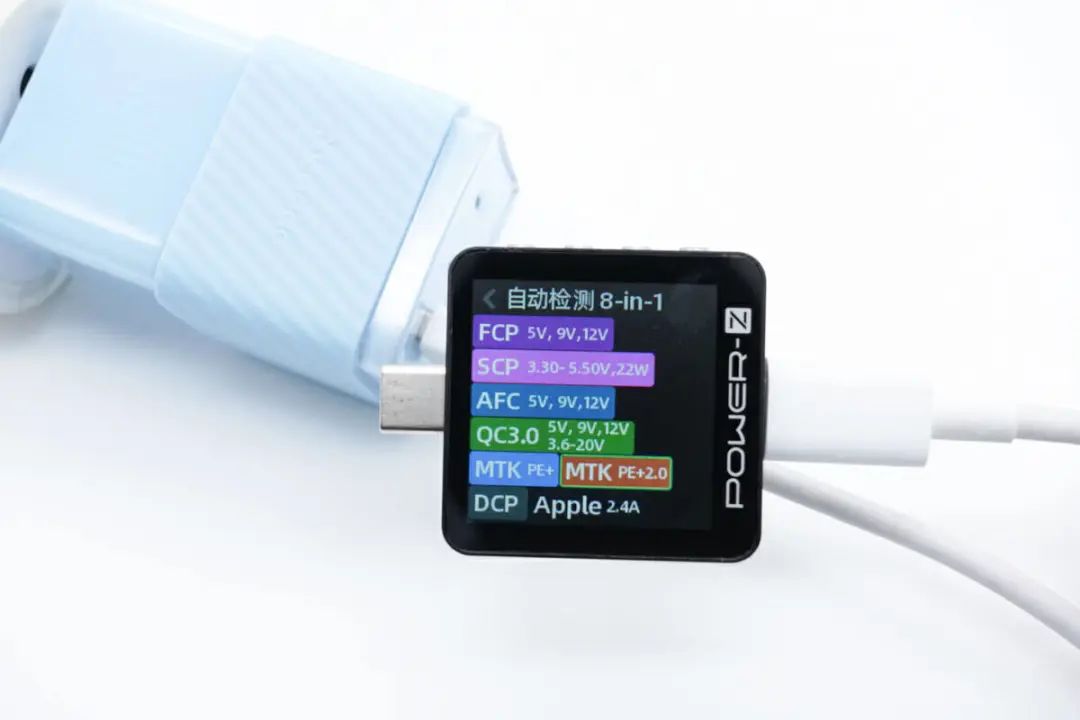

测得USB-A口支持FCP、SCP、AFC、QC3.0、PE2.0、DCP、Apple 2.4A充电协议。
麦多多67W迷你氮化镓充电器拆解
对麦多多这款67W氮化镓充电器的外观，大小和性能有了基本了解后，下面继续对其进行拆解，看看内部的做工和用料如何。

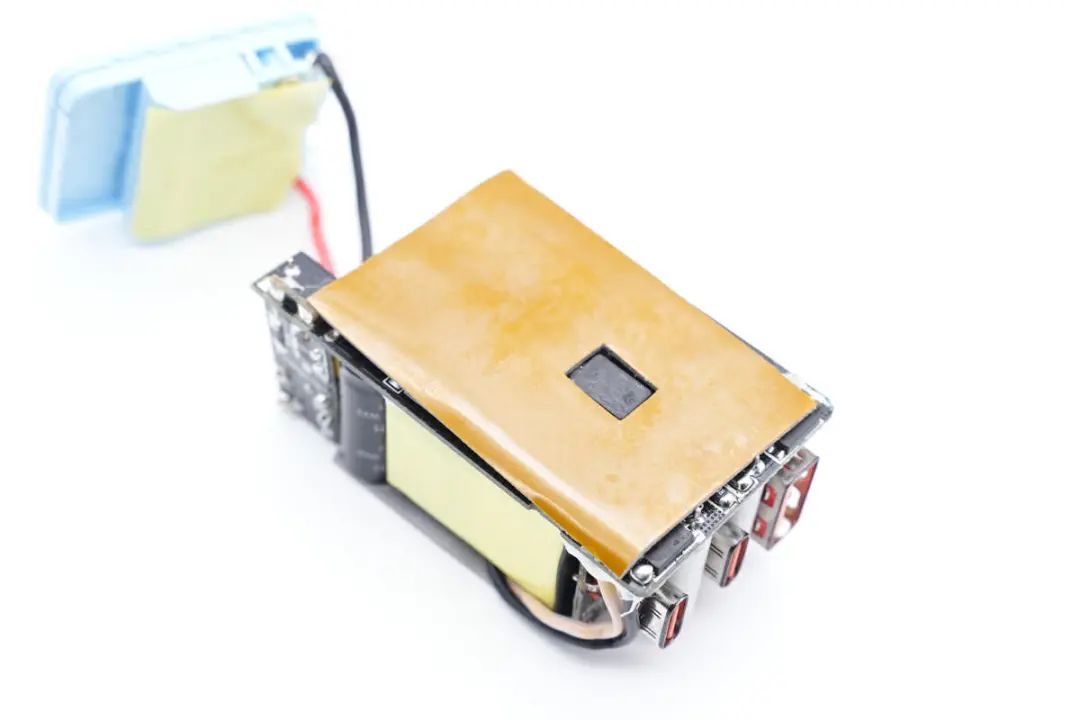

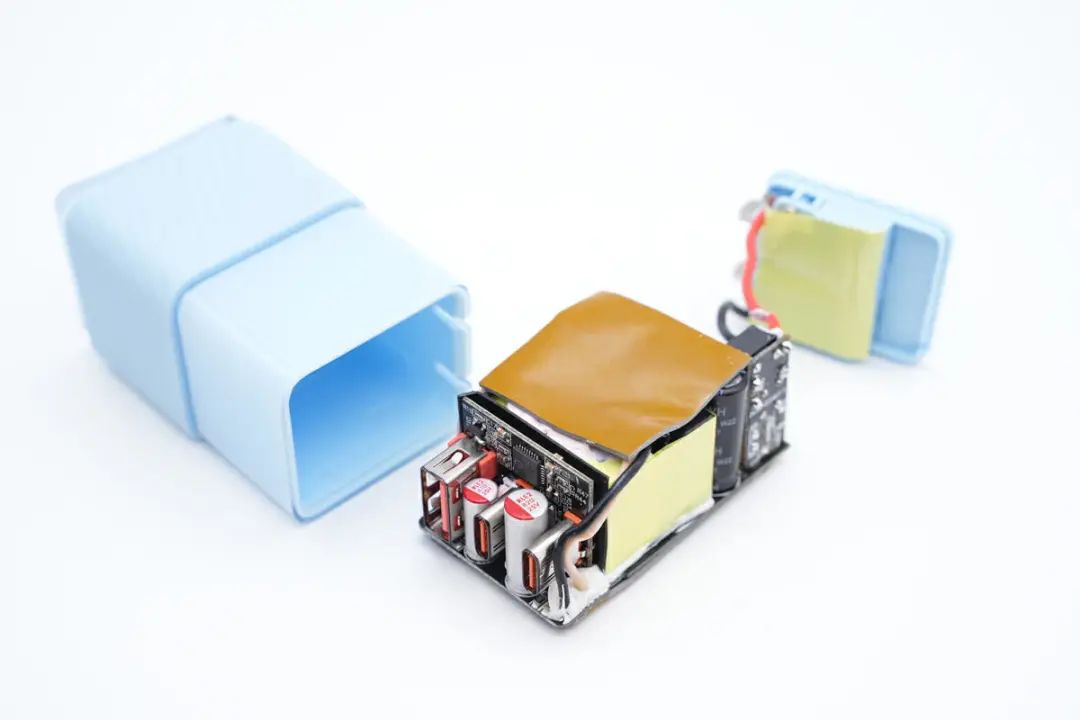

沿折叠插脚接缝处拆开充电器外壳，取出内部PCBA模块，PCBA模块表面粘贴导热垫散热。
PCBA模块背面也粘贴导热垫用于散热。

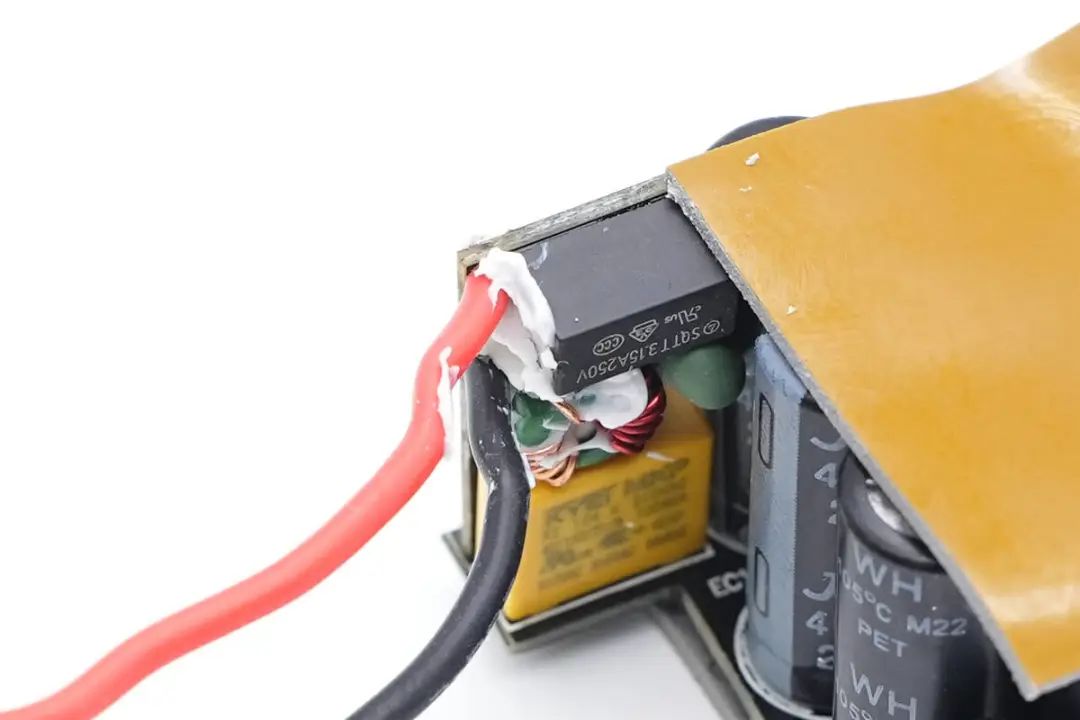

输入端导线焊接到小板上通电，焊点打胶加固。

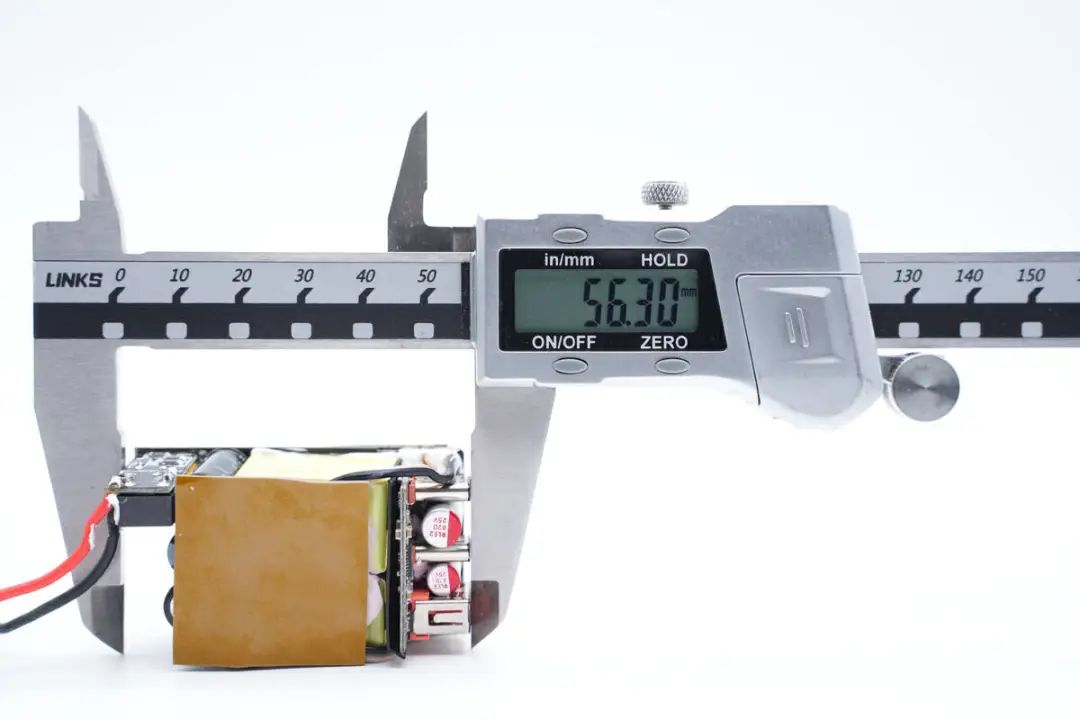

使用游标卡尺测得PCBA模块长度约为56.3mm。

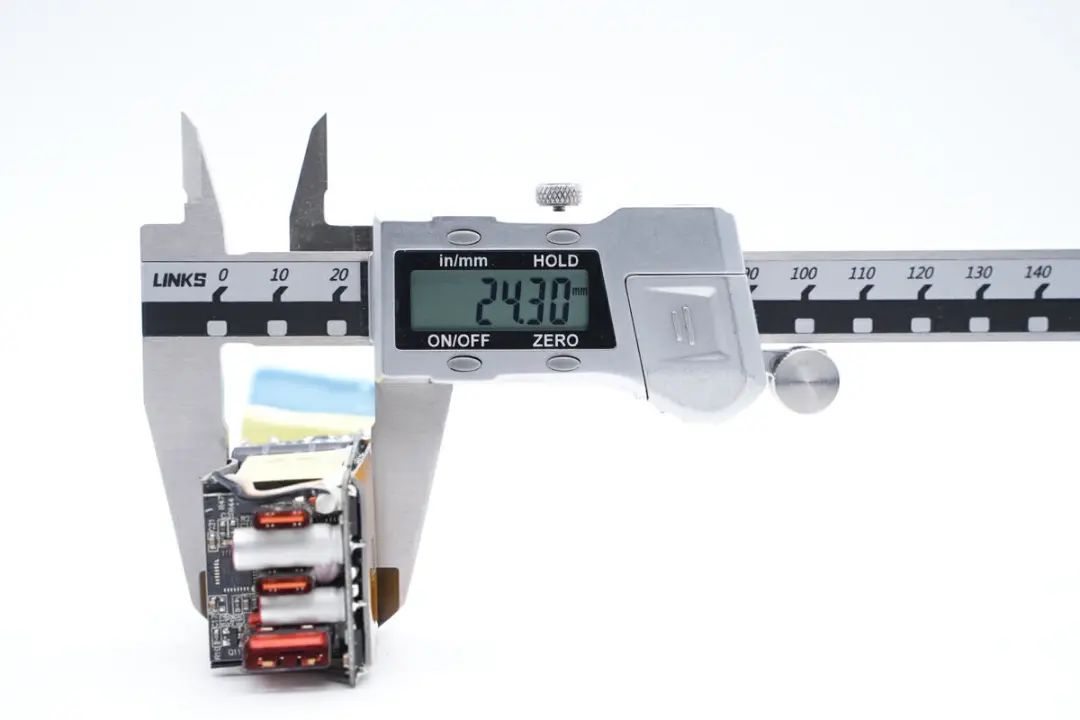

PCBA模块宽度约为24.3mm。
PCBA模块高度约为23.11mm。
输出小板与变压器之间通过麦拉片绝缘。

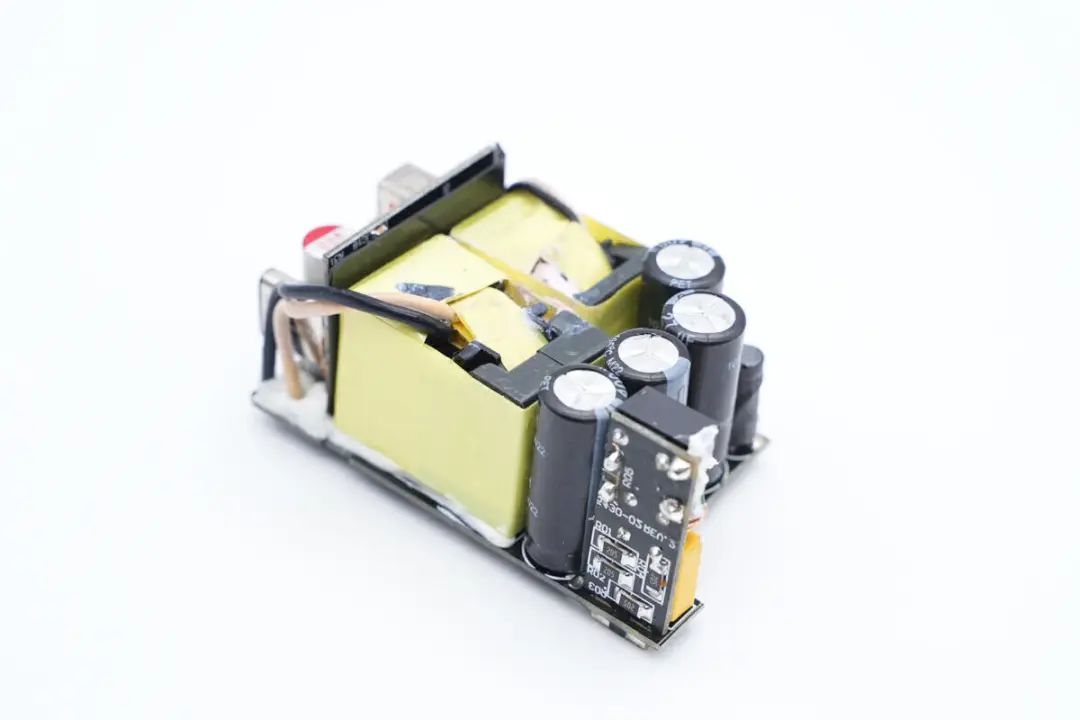

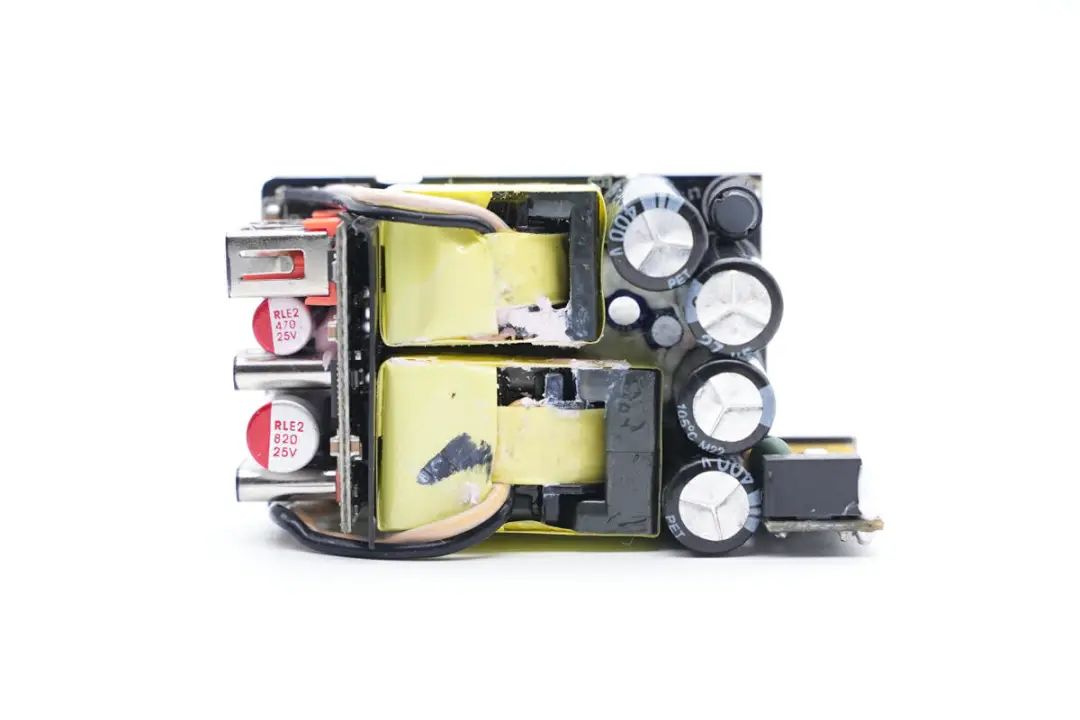

PCBA模块正面一览，充电器布局近似于常见的三段式结构，左侧小板焊接USB母座和协议芯片，两颗输出滤波固态电容。中间位置为一大一小两颗开关变压器，右侧为高压滤波电容和EMI电路小板。

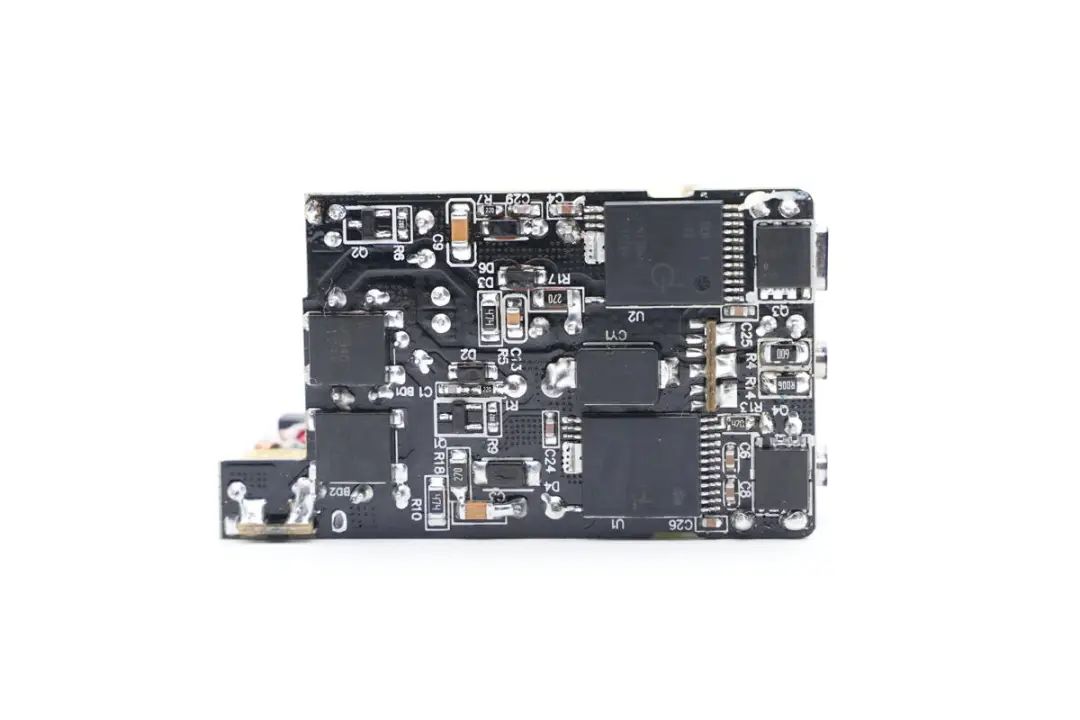

PCBA模块背面左侧焊接整流桥，右侧焊接两颗PI的高集成电源芯片，右侧焊接两颗同步整流管。在两颗电源芯片焊接一颗贴片Y电容。
通过对充电器PCBA模块正反面的观察，麦多多这款67W充电器内置两路反激开关电源，均为宽电压范围输出，输出电压由协议芯片控制，实现双口独立快充输出。当只有一个接口输出时，自动将两路电源输出并联，满足67W大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。
输入端垂直焊接一块小板，输入导线焊接连接到小板上供电，小板上焊接保险丝，共模电感和NTC热敏电阻。

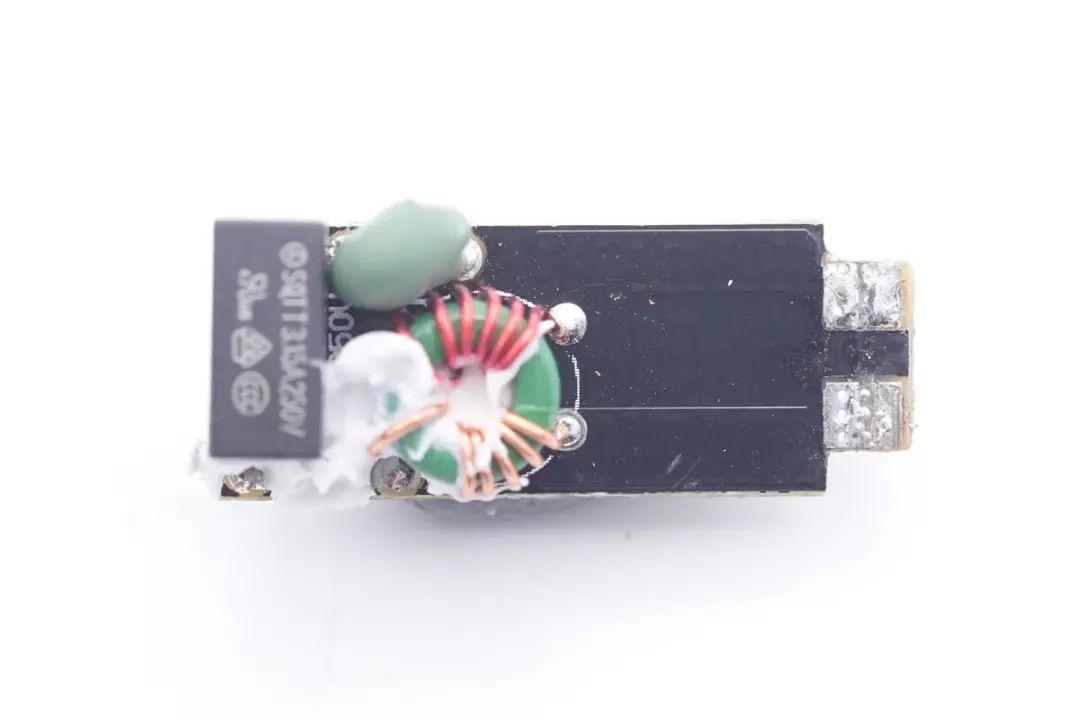

焊接取下垂直焊接的小板，小板正面的元器件一览。
小板背面焊接安规X2电容放电电阻。

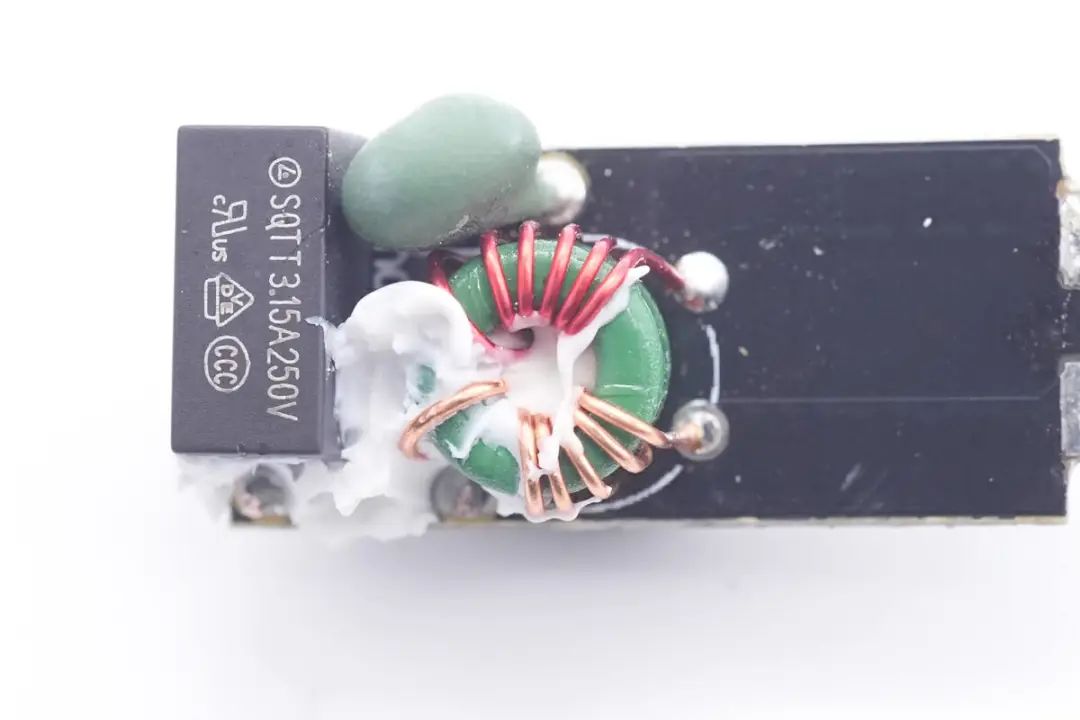

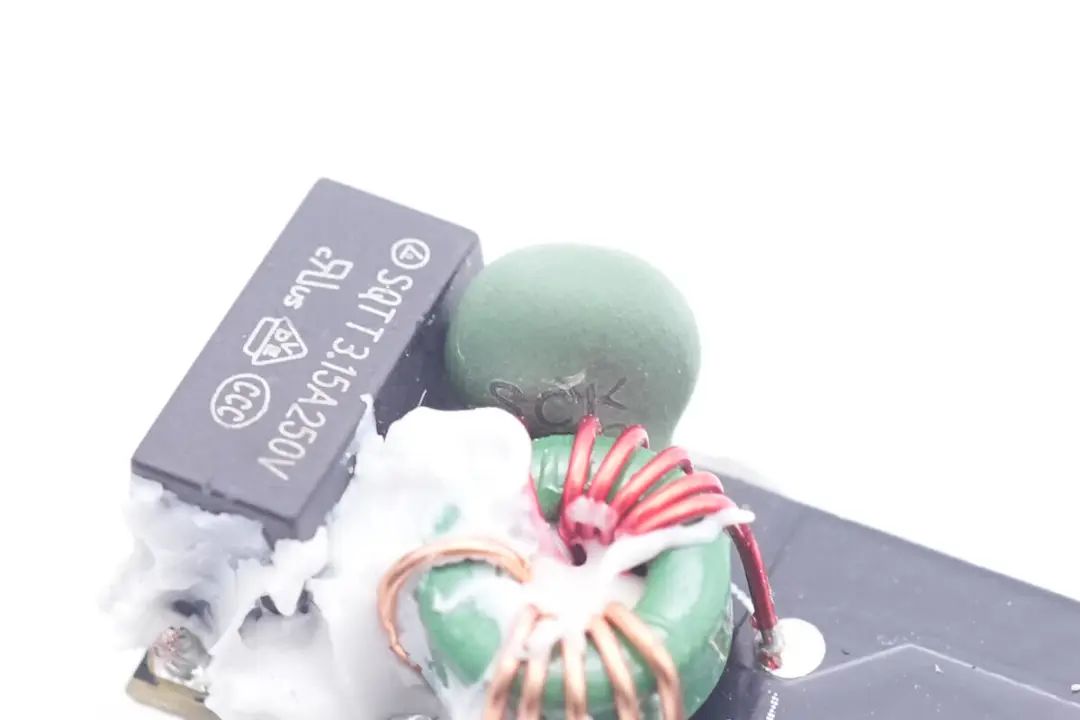

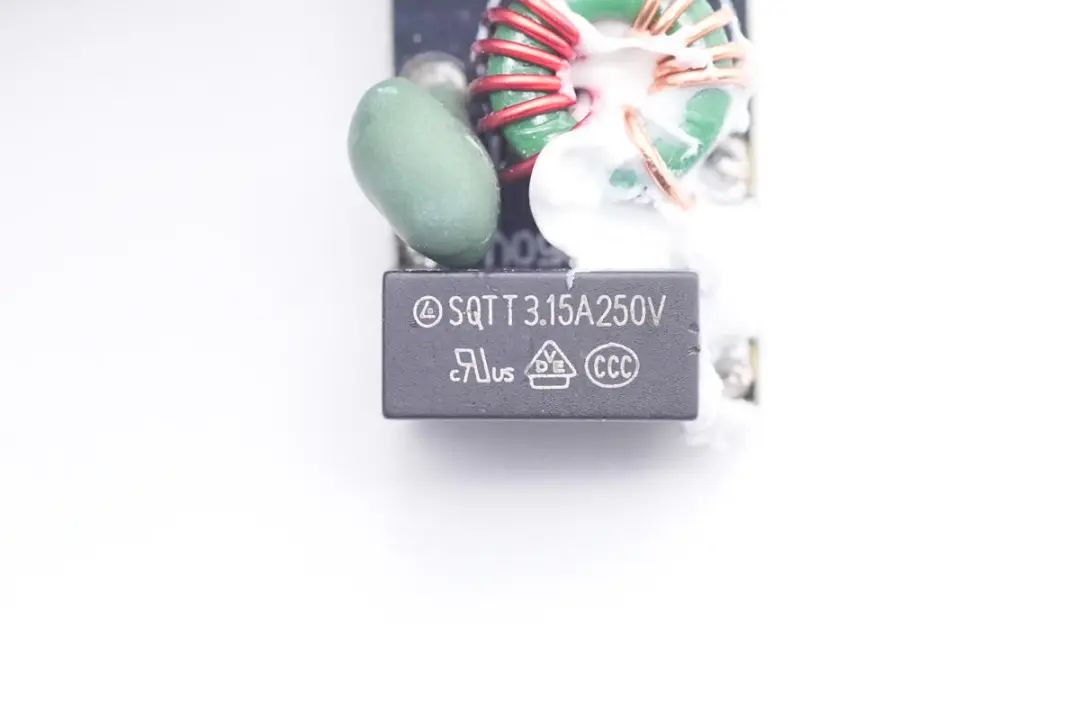

输入端延时保险丝规格为3.15A 250V。
绿色NTC热敏电阻用于抑制充电器插入电源的浪涌电流。
共模电感采用漆包线绕制。

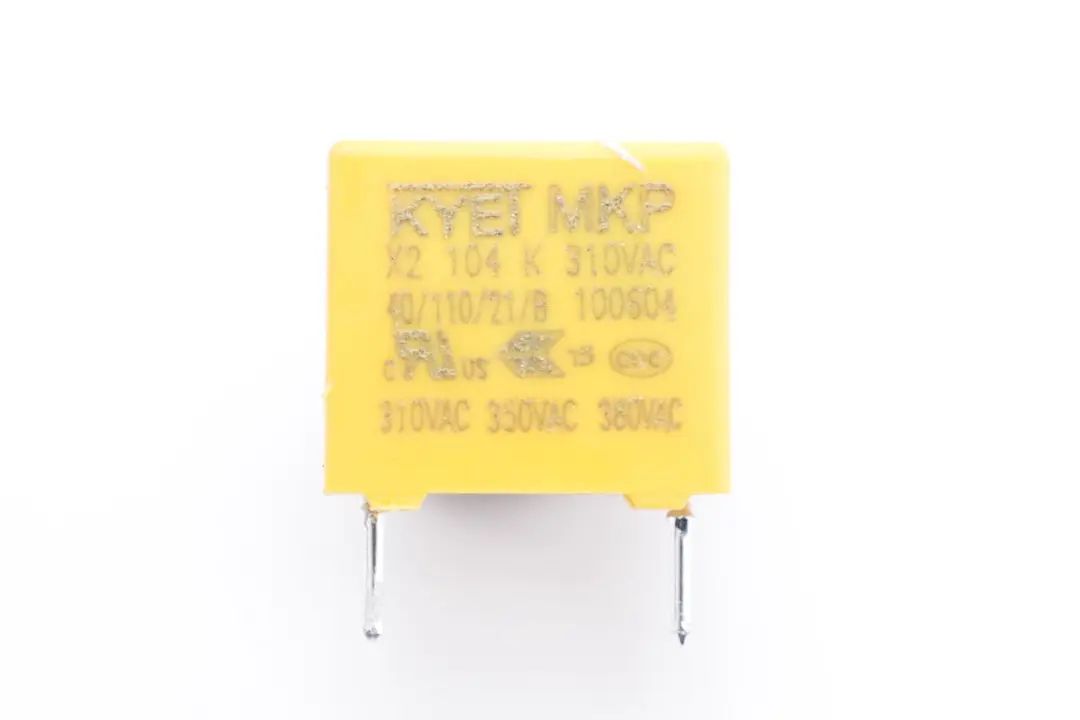

安规X2电容来自KYET科雅，规格为0.1μF。

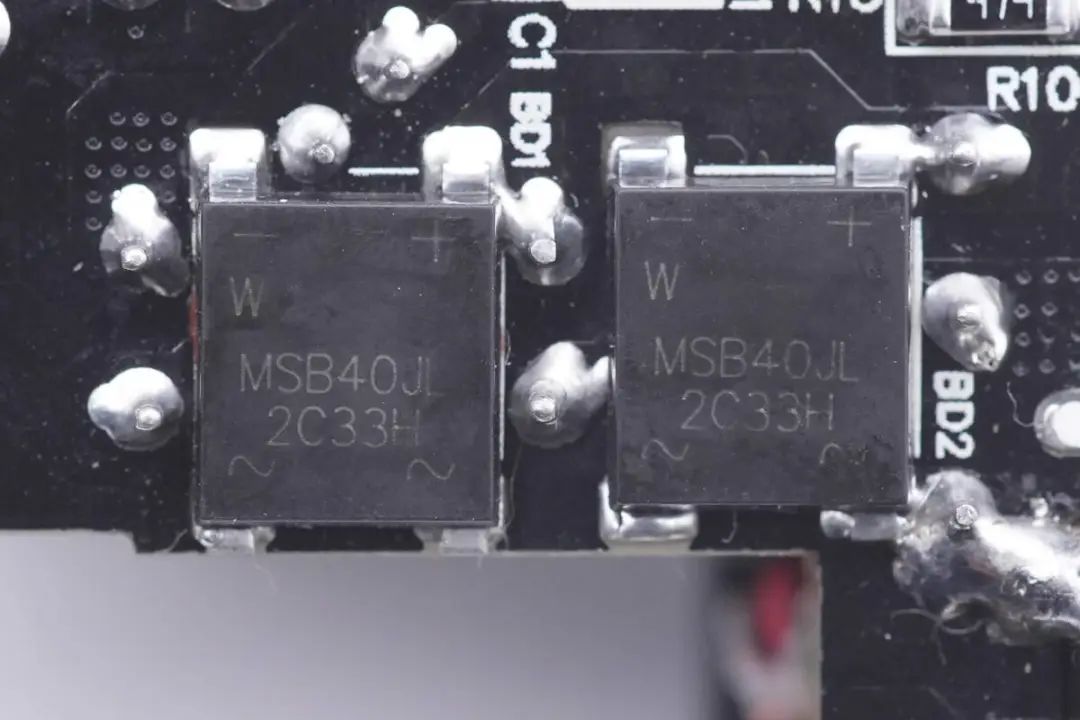

整流桥丝印MSB40JL，使用两颗并联使用，均摊发热降低温升。

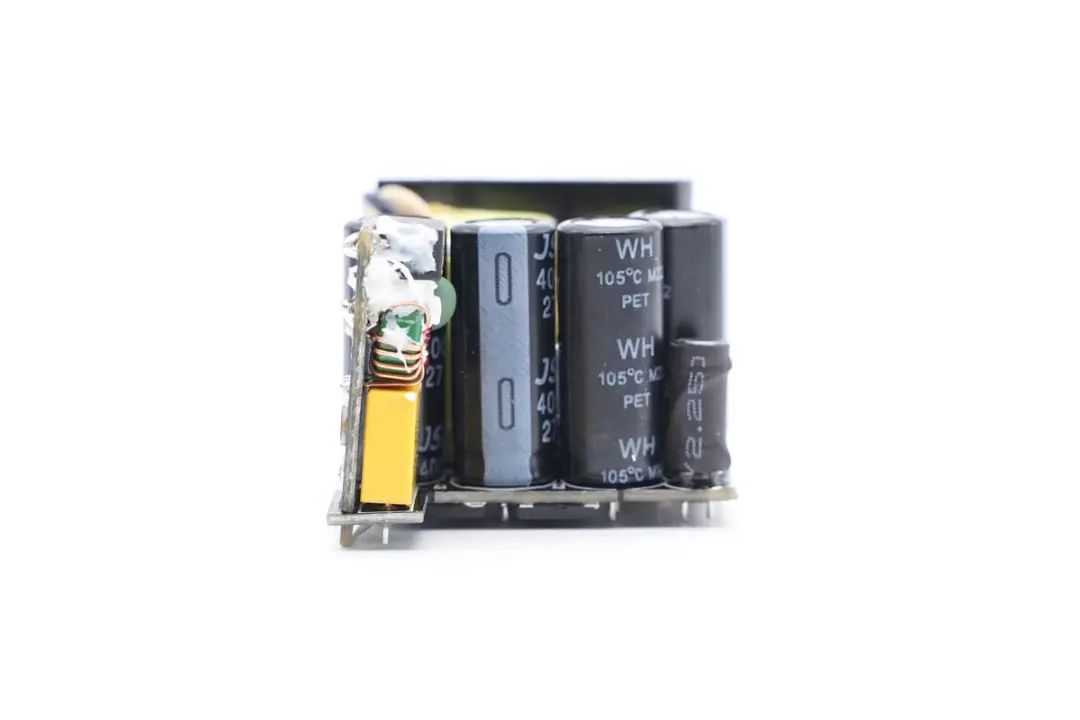

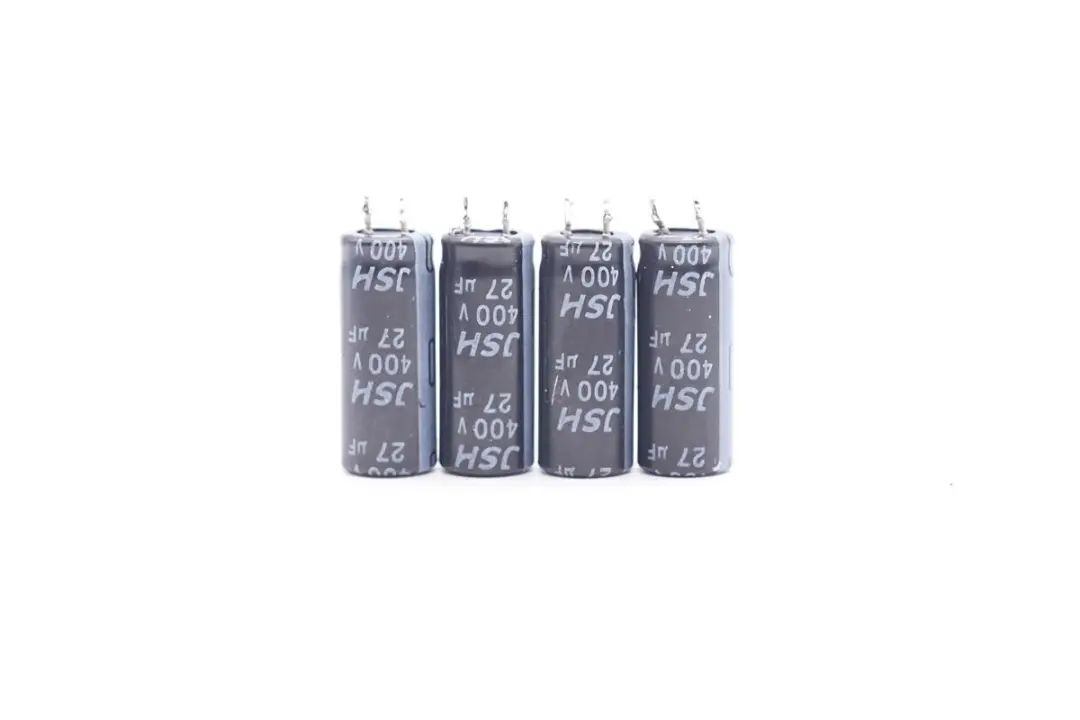

四颗高压滤波电容来自JSH万京源，规格均为400V 27μF。

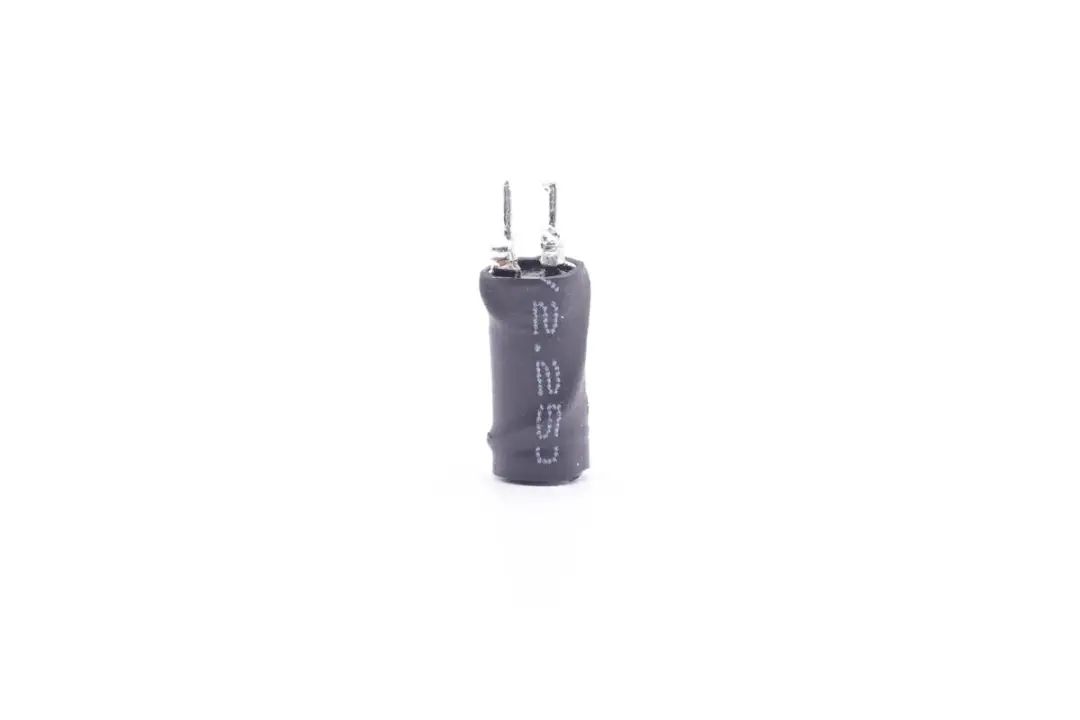

差模电感采用工字磁芯绕制，外套热缩管绝缘。

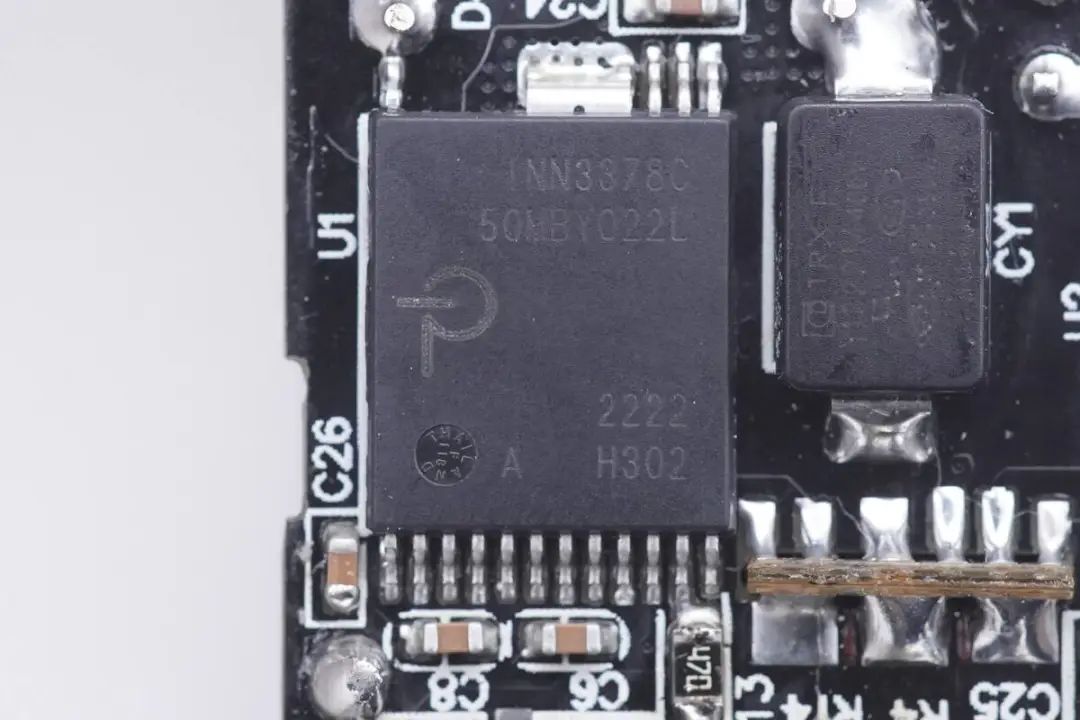

麦多多67W氮化镓充电器主控芯片采用PI INN3378C，采用PowiGaN氮化镓技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率，降额使用。
PI官方的资料显示，INN3378C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。

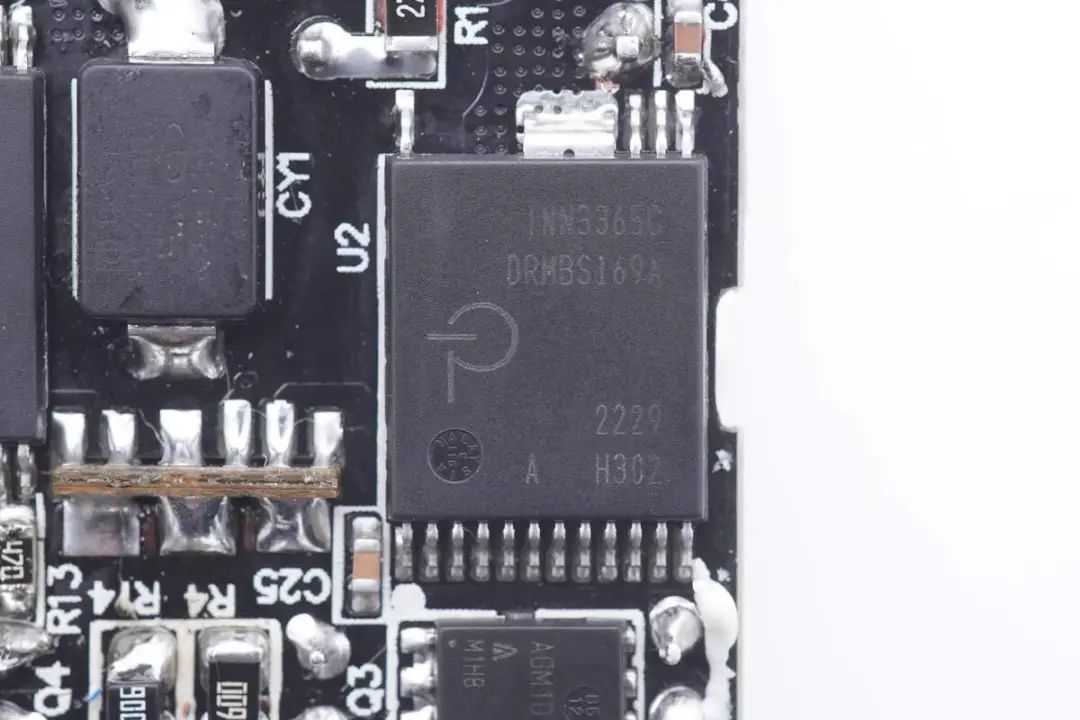

另一颗主控芯片型号为INN3365C，同样为InnoSwitch3-Pro系列，支持适配器中22W宽电压应用，两颗主控芯片配合一大一小变压器组成两路独立的开关电源。

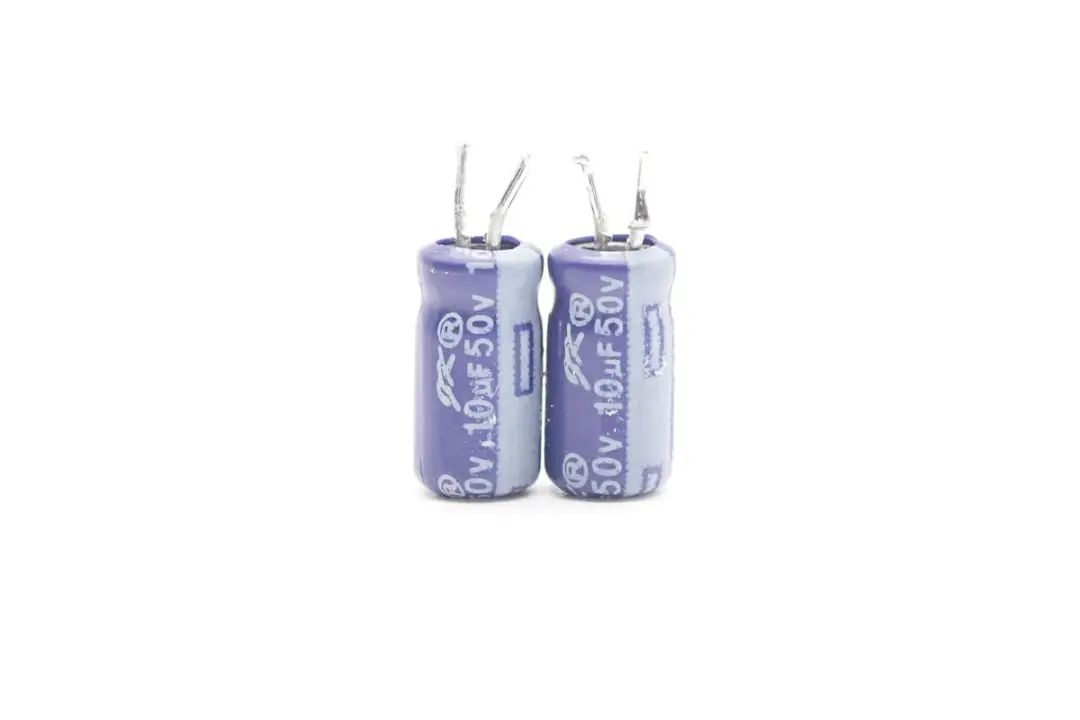

两颗电解电容用于为主控芯片供电，来自军康，规格均为10μF50V。

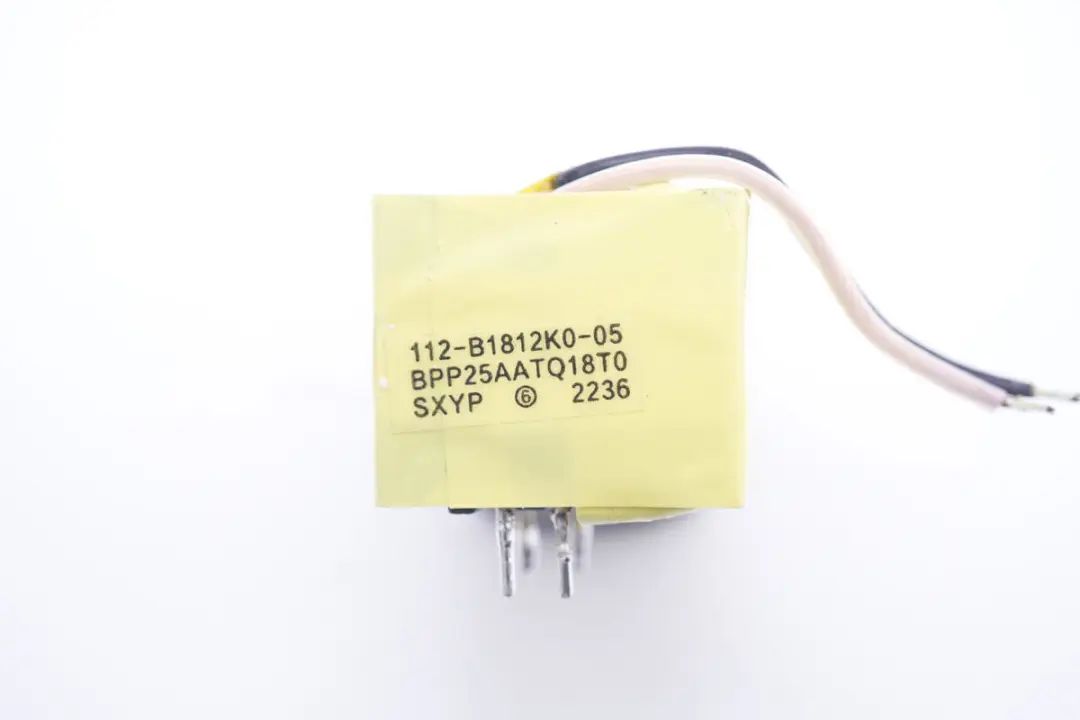

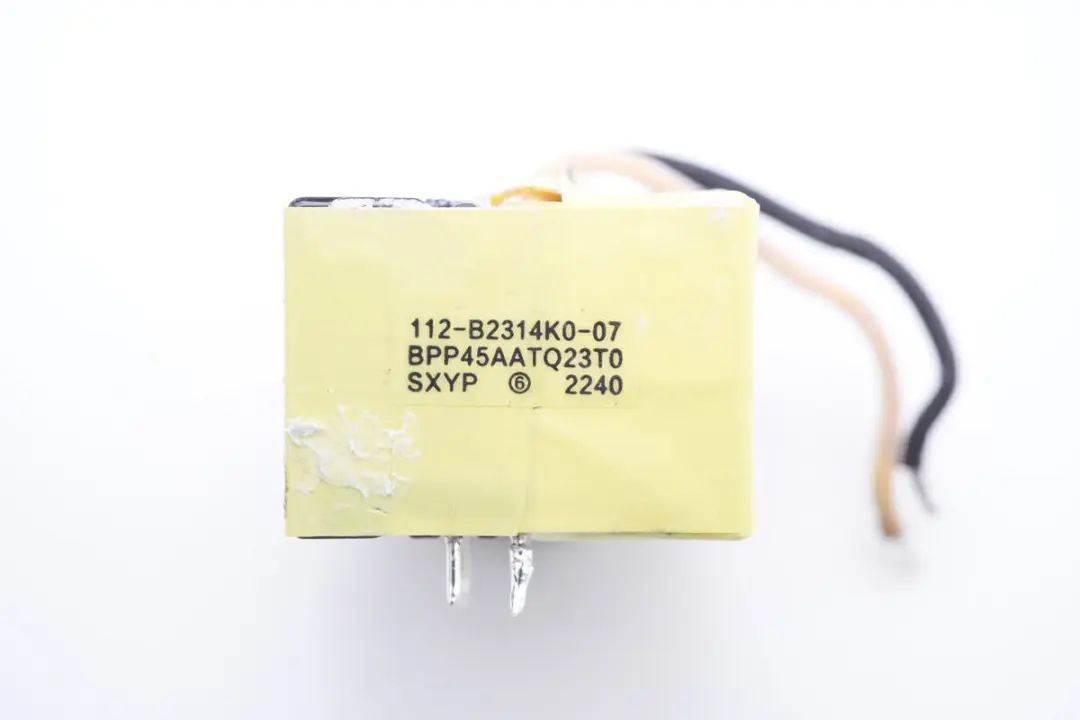

两颗变压器分别搭配两颗主控芯片使用，其中一颗体积较大的搭配INN3378C使用，支持45W输出功率。
另一颗体积较小的变压器搭配INN3365C使用，支持25W输出功率。

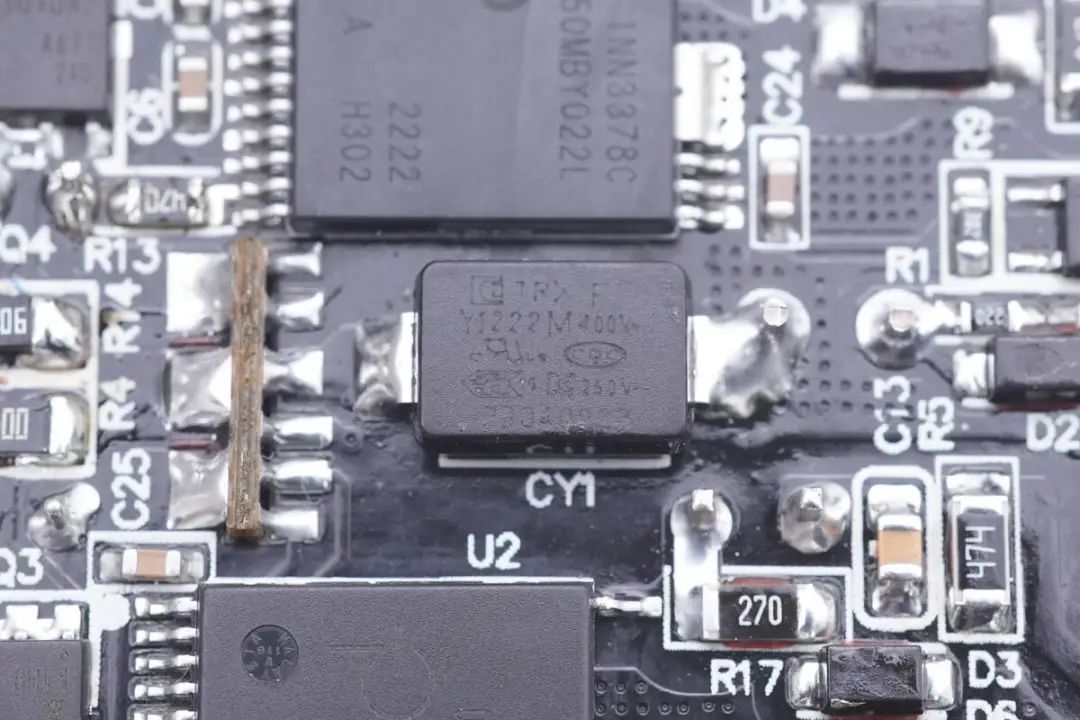

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

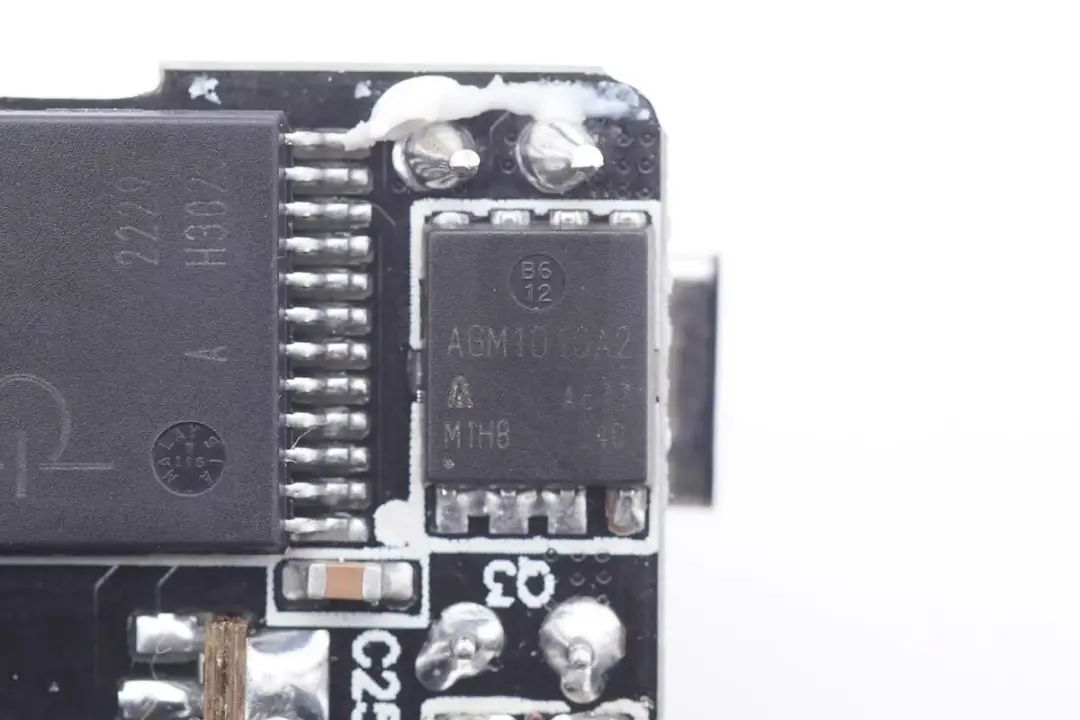

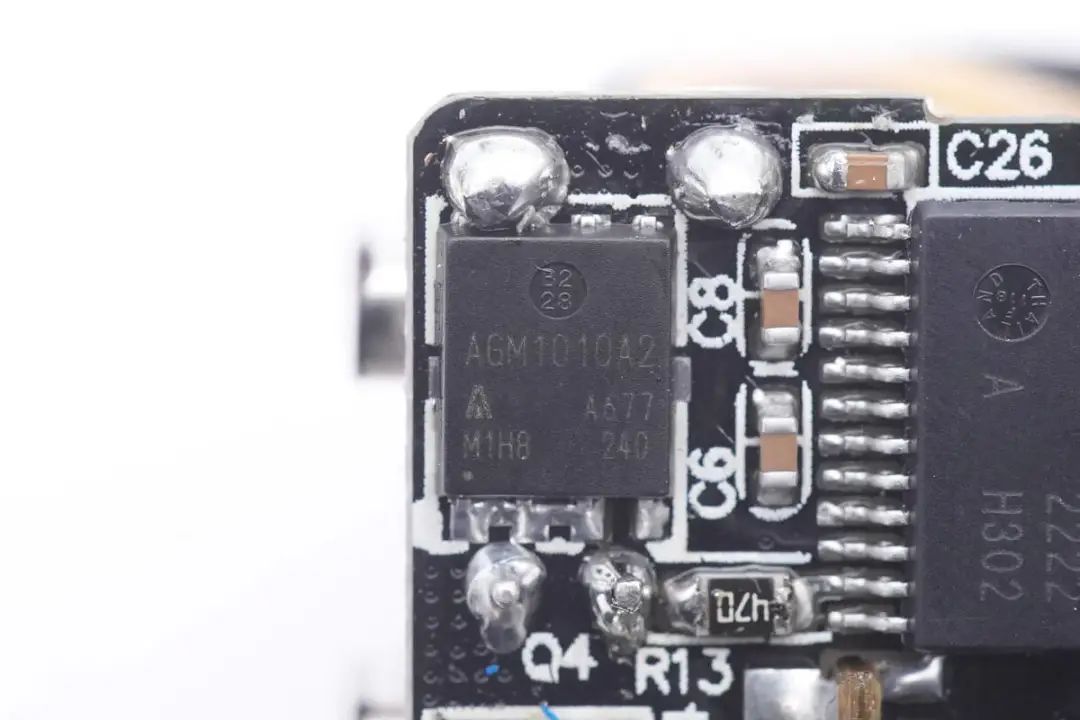

同步整流管采用AGMsemi AGM1010A2，NMOS，耐压100V，导阻8mΩ，采用DFN5*6封装。
对应另一路的同步整流管型号相同。

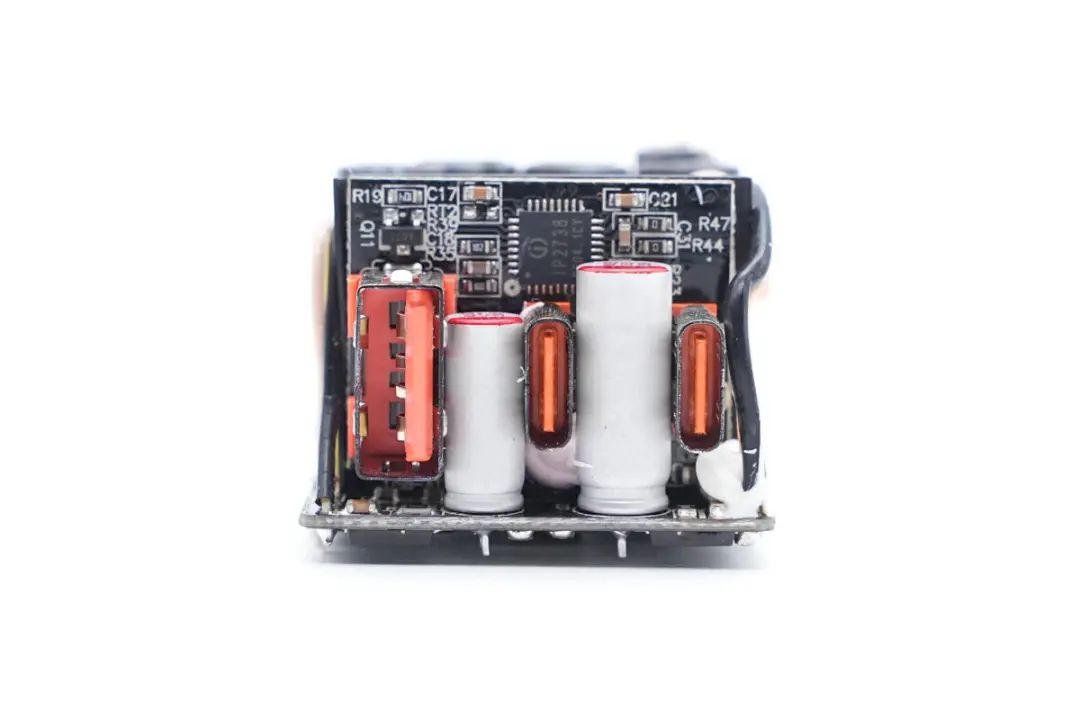

输出侧焊接协议小板和两颗固态电容。

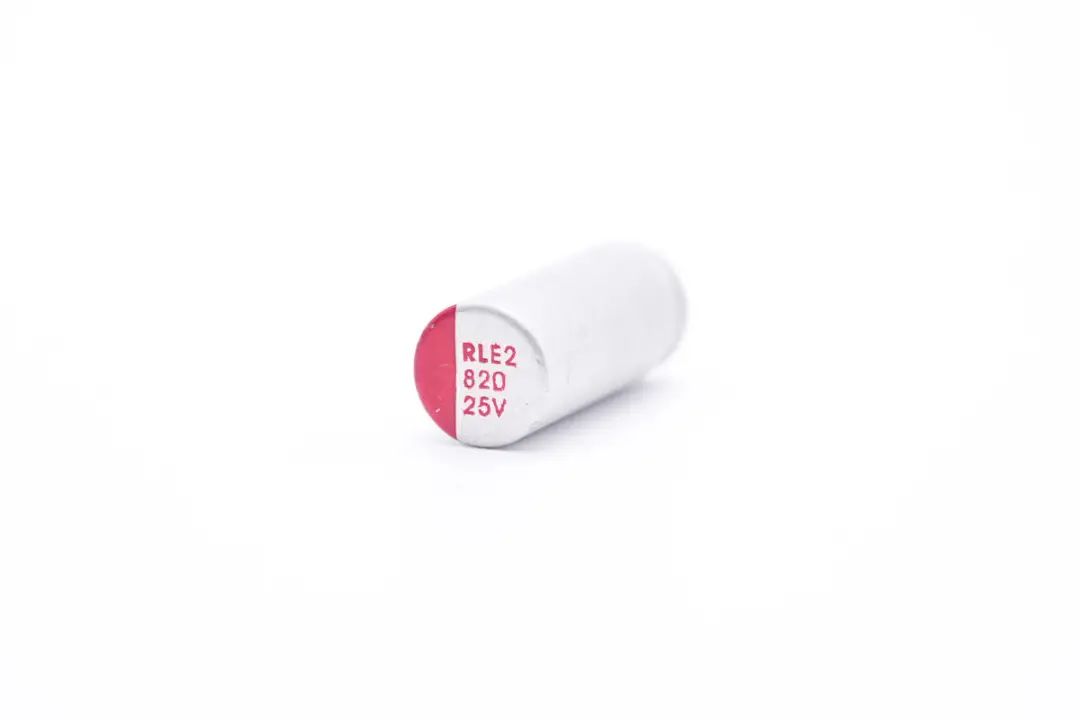

两颗输出滤波电容来自瑞隆，其中一颗对应45W输出，体积较大，规格为820μF 25V。
另一颗对应25W输出，规格为470μF 25V。

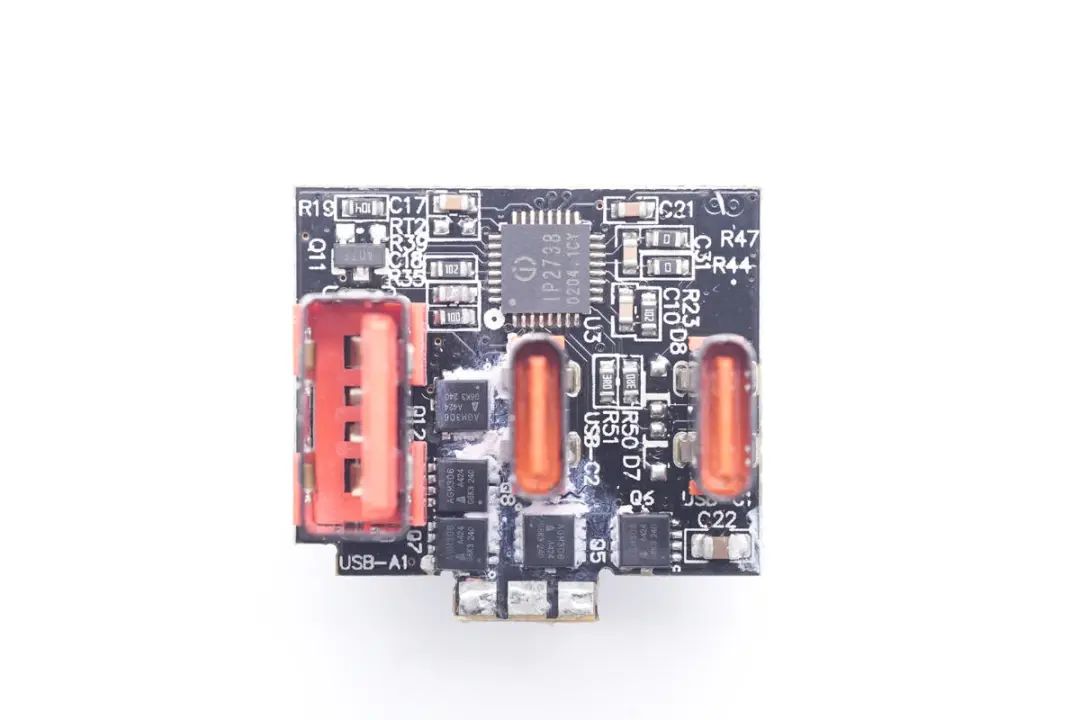

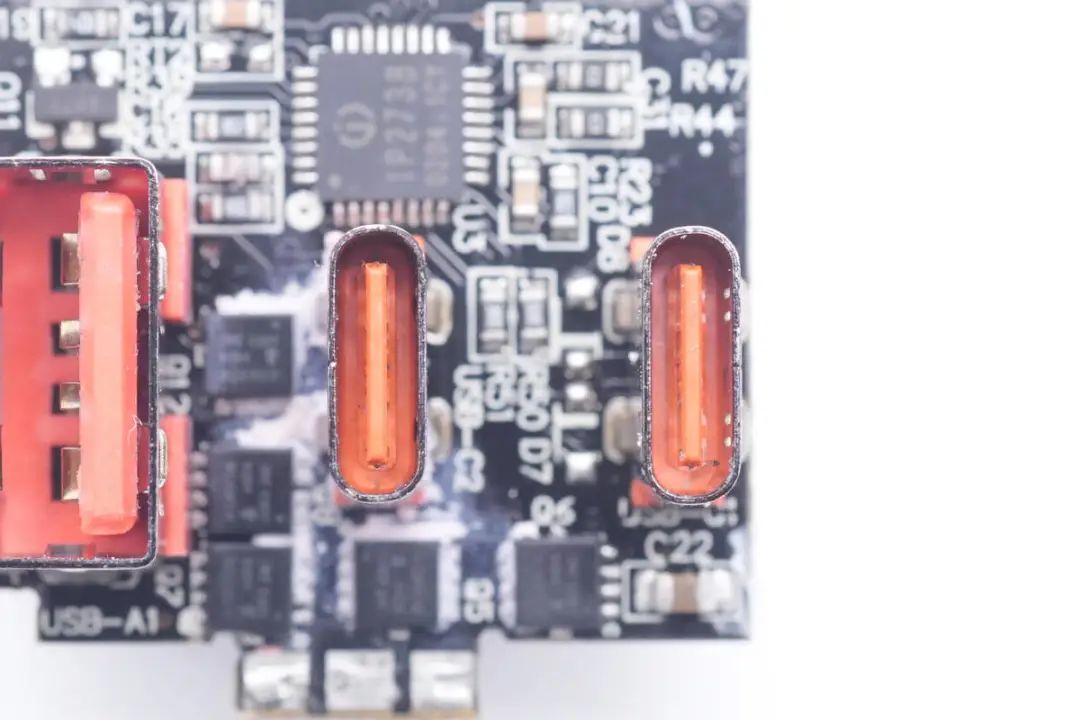

输出协议小板正面焊接一颗协议芯片，两个USB-C母座和一个USB-A母座，以及对应的VBUS开关管。

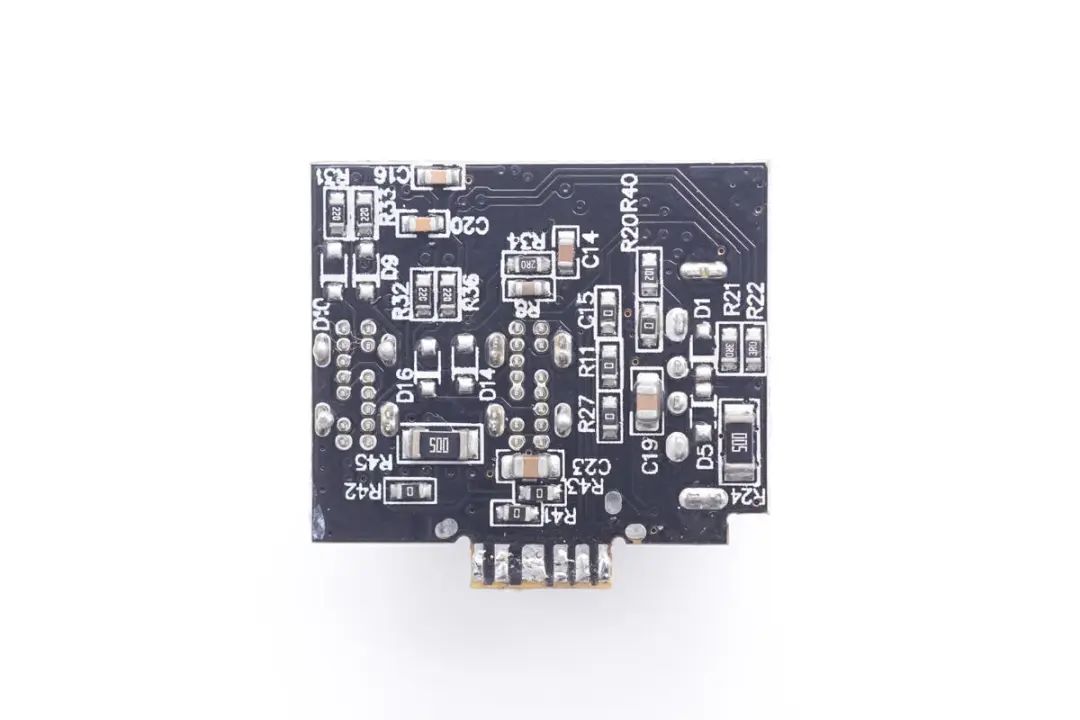

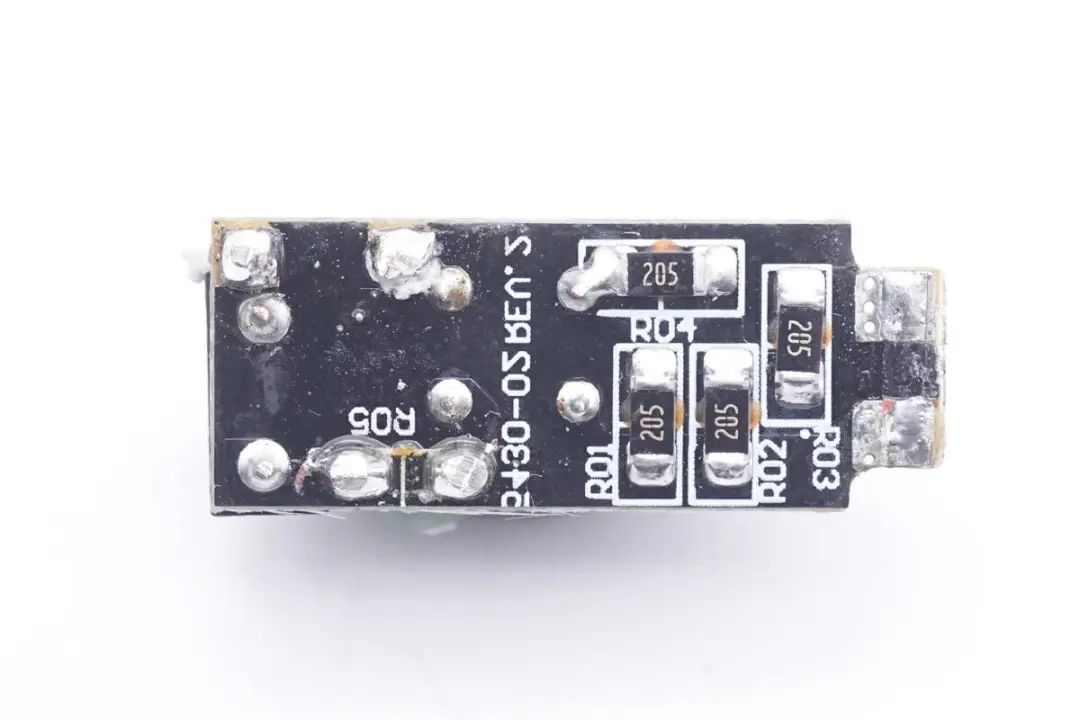

协议小板背面焊接两颗电流取样电阻。

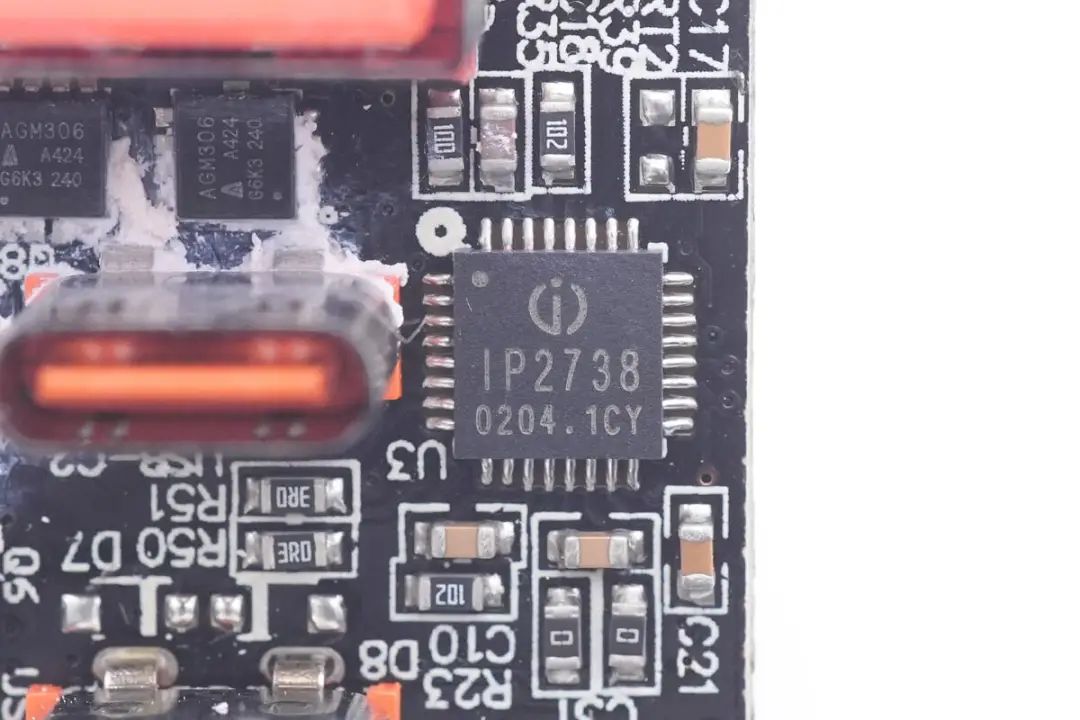

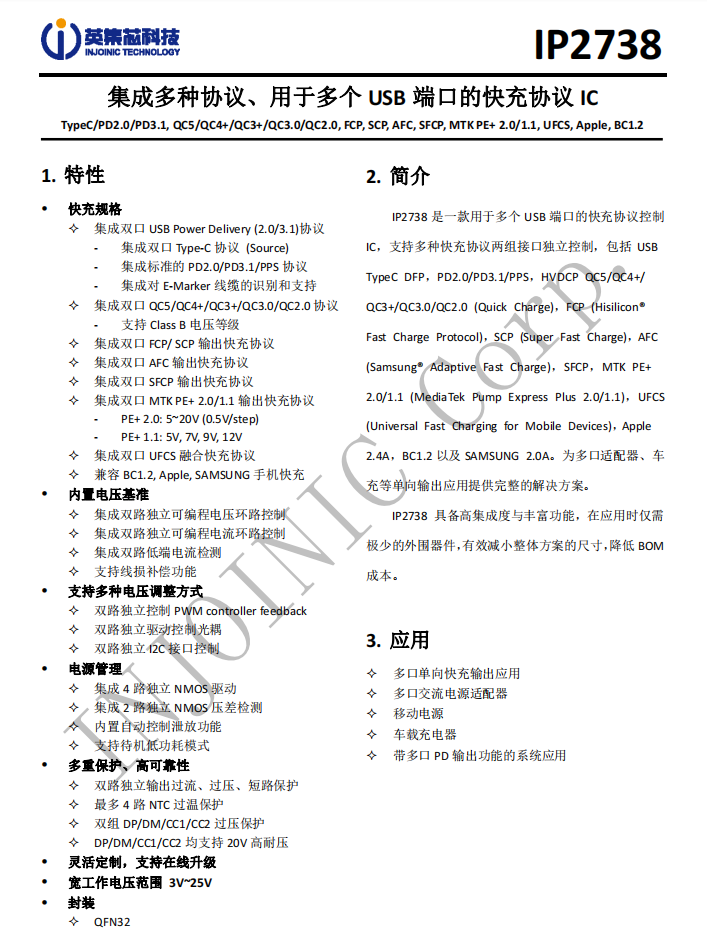

协议芯片采用英集芯IP2738，控制USB-C和USB-A接口输出。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

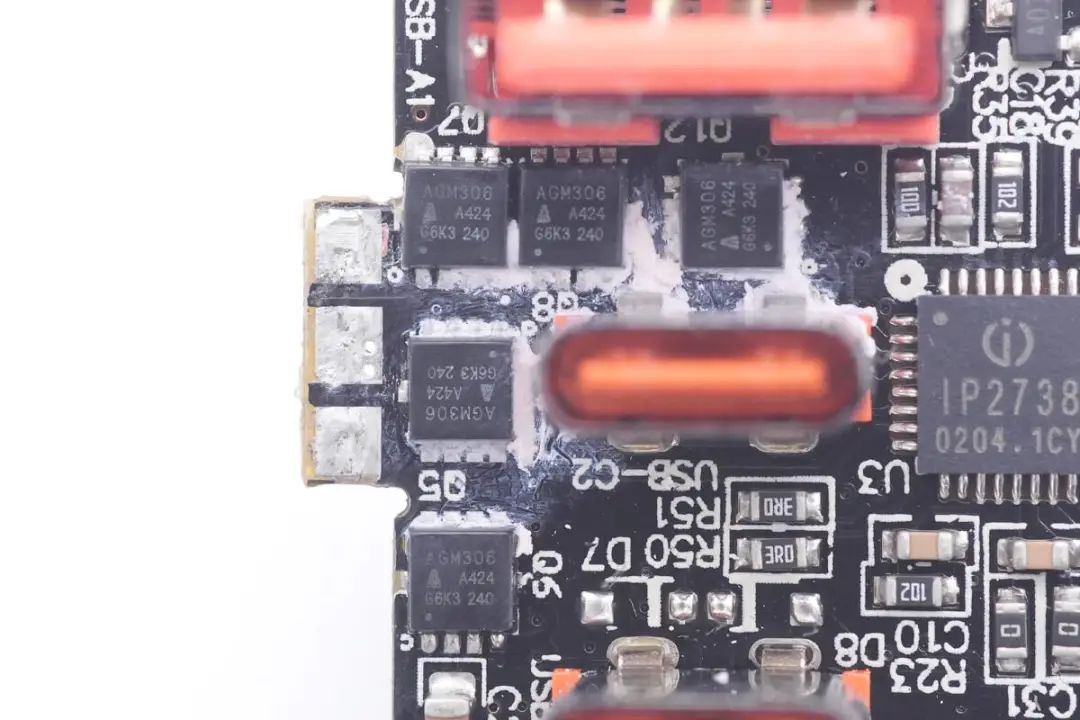

五颗VBUS开关管均来自芯控源，型号AGM306，为NMOS，耐压30V，导阻为5.8mΩ。下方一颗和右侧两颗用于单口输出控制，剩余两颗用于两路输出并联控制。
USB-C母座采用橙色胶芯，过孔焊接固定。

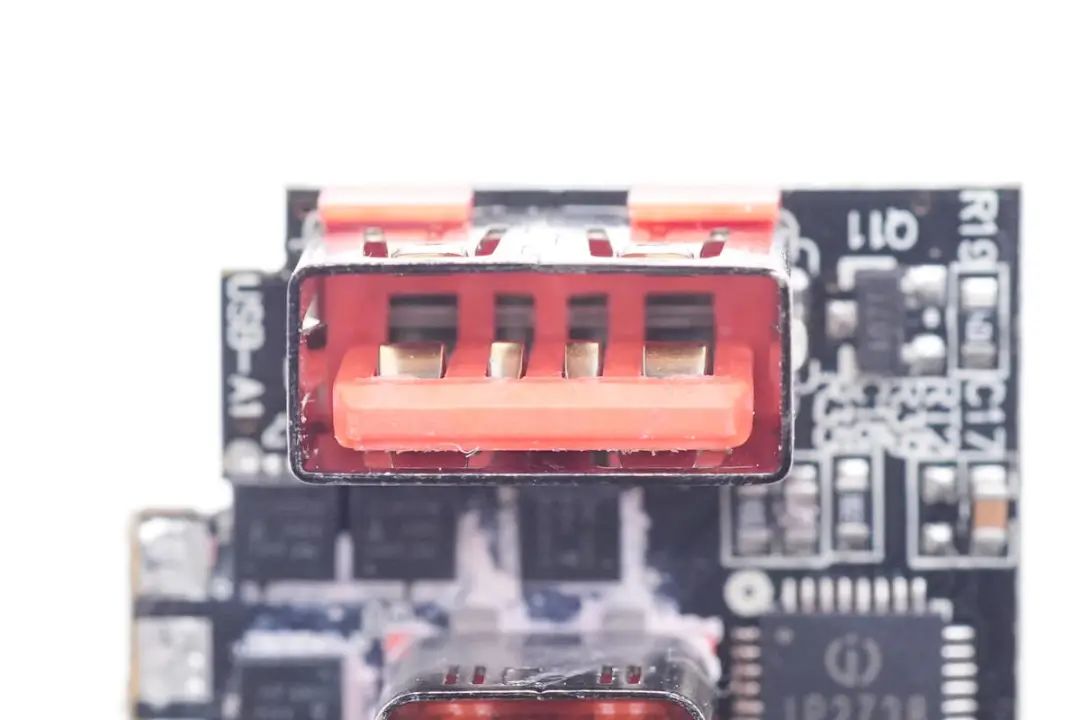

USB-A母座采用橙色胶芯，正负极加宽设计，支持大电流快充。

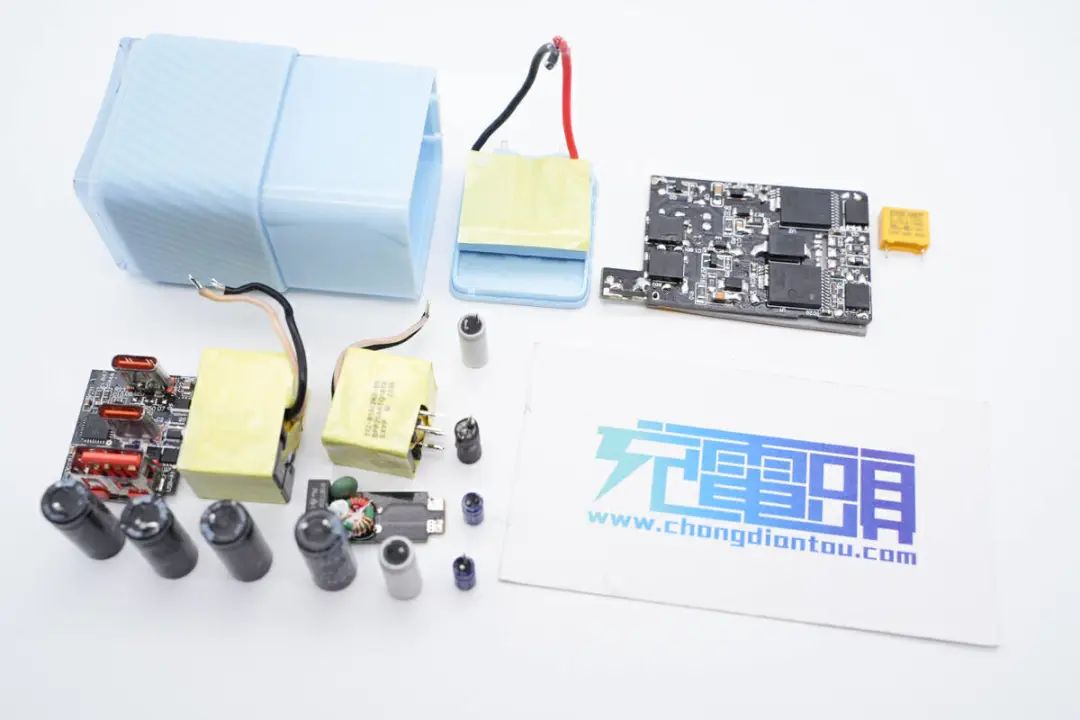

全部拆解一览，来张全家福。
充电头网拆解总结
麦多多这款67W氮化镓充电器采用长条设计，小巧的机身配合折叠插脚设计，十分便于携带。充电器外壳采用双层注塑工艺，最外层为透明材质，非常具有特色。充电器为2C1A接口，支持67W输出，并且支持PPS快充，对于手机和笔记本电脑的快充兼容性都非常好。
充电头网通过拆解了解到，麦多多这款67W氮化镓充电器内置两颗PI高集成电源芯片，分别为PowiGaN技术的INN3378C和INN3365C，搭配两路变压器组成两路开关电源。协议芯片采用IP2738，进行三口协议控制，支持2C1A接口输出。内部高压电容来自JSH万京源，输出固态电容来自瑞隆。PCBA模块粘贴导热垫，增强散热性能，降低温升。
