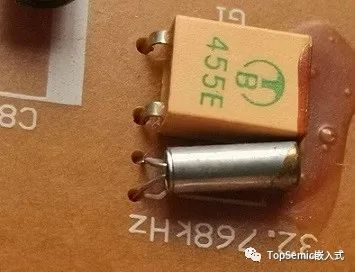

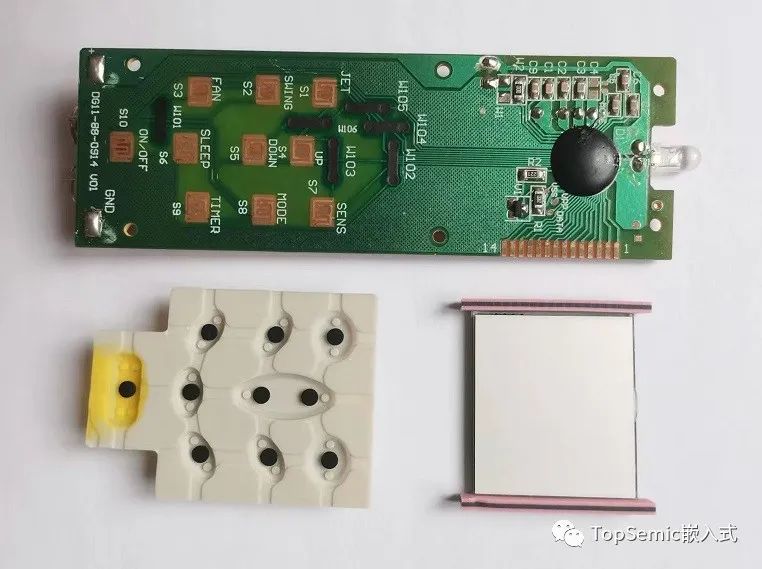

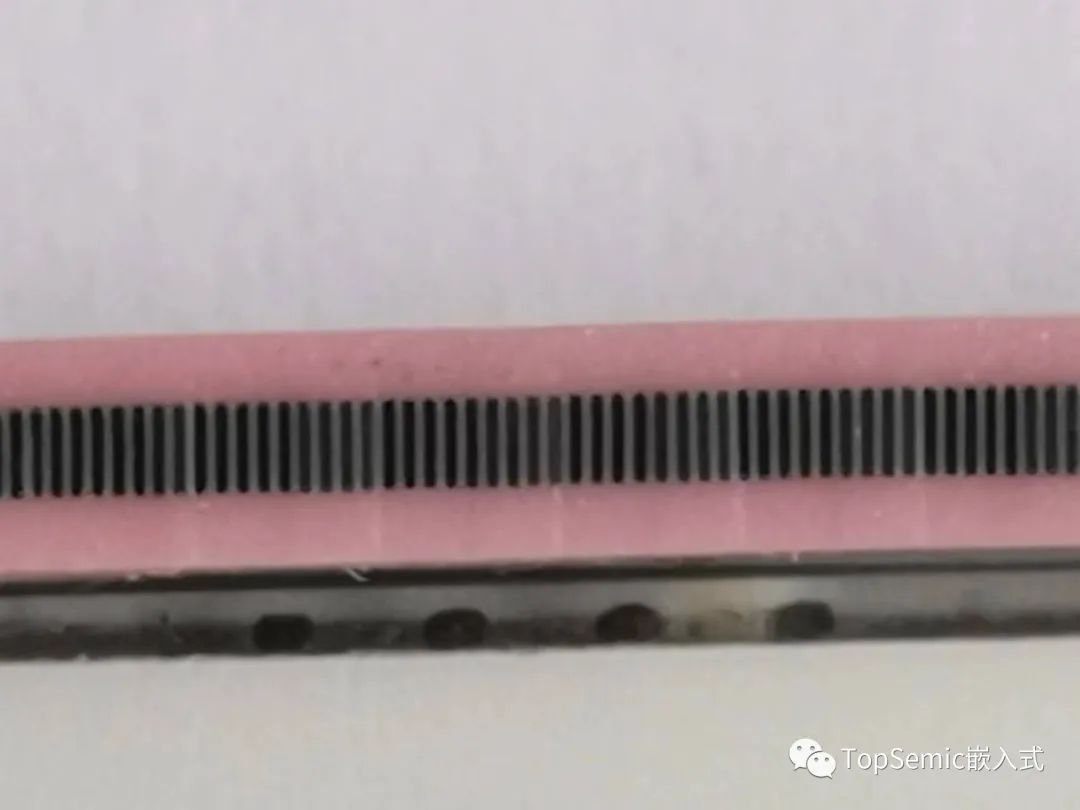

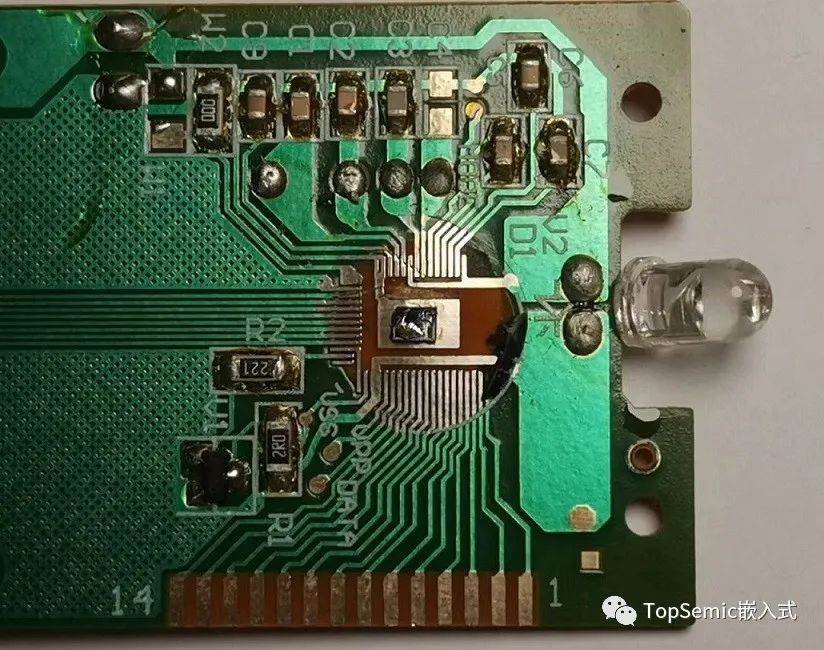

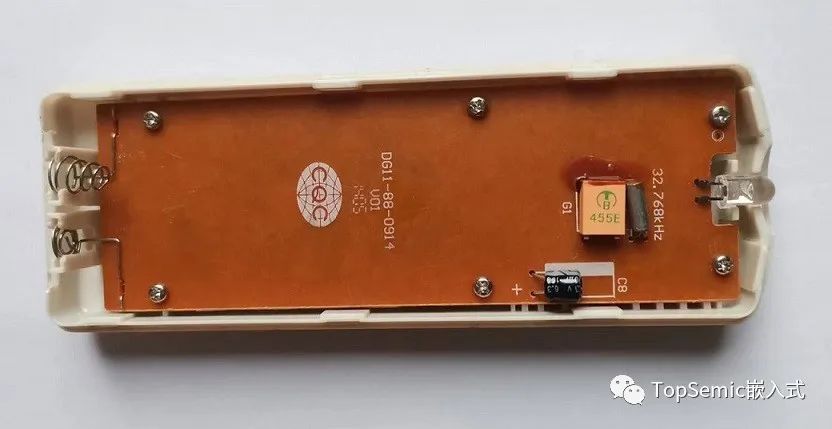

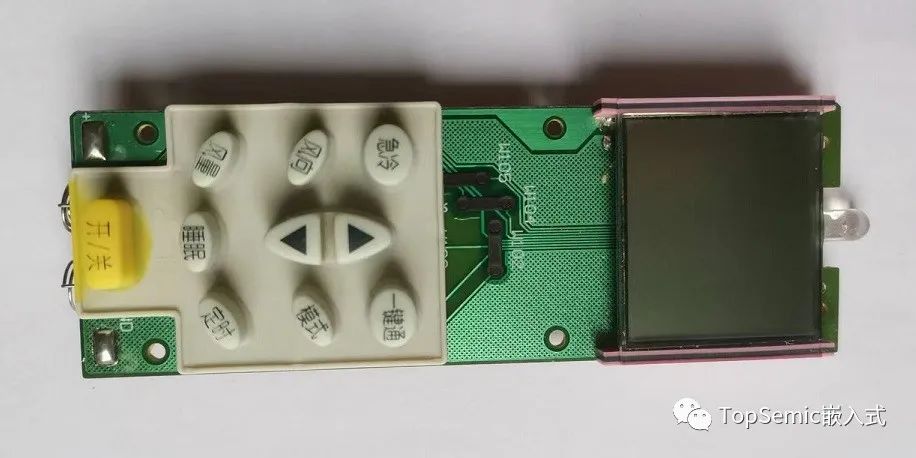

一个空调遥控器的启发，如何年赚1500万？来源:电子工程专辑发布时间:2023-03-08396浏览询问 AI工程师如何赚到1500万?以前都是等着，家里电器坏了赶紧拆解一下，这回实在是等不及了，找个便宜的下手吧。这个遥控器用了好多年，感觉还是不错，起码电池挺禁用的。古人云，三人行必有我师焉。那么对于每一个设备，也都有我们可以学习的地方。就拿这个遥控器来说，是一个挺简单的设备，但是如何做到常年稳定运行不死机，如何做到超低成本?是有很多可以研究的地方。要知道2021年我国一共生产了1.5亿台空调，如果一个遥控器节省1毛钱，那么一年就是1500万啊!空调遥控器拆解我们今天来拆解一个大家都比较熟悉的空调遥控器。这是一个比较古老的遥控器，还是采用红外的方式。首先，我们看它的外壳是用卡扣的方式，电路板是单面板，用6个螺丝固定。尽量少用螺丝可以节省物料，环保，还可以节省组装人力成本。我们看到有一个白色的红外发光管，一个圆形的32.768KHz晶振(Crystal)，还有一个黄色的方块，是455KHz的陶瓷振荡器(Ceramic Resonator)。这里为什么要用两个时钟源呢?我们后面再分析一下。接着看它的正面，是橡胶按键和段码式液晶。橡胶按键的另一面，黑色的导电黑粒，是硅胶混合导电炭黑后成型的。按下时就能把PCB上的按键导通。由于按键比较多，布线难免交叉，如果用金属跳线，生产会比较麻烦，所以它采用了碳墨跳线(Carbon Jumper)。段码液晶和PCB之间用这种导电胶条，组装容易，而且还有减震保护作用。中间黑色的圆块，里面就是邦定的主芯片了。对于产量特别大的产品，直接从厂家买晶圆，然后自己切割邦定，是一个能极大省钱的好办法。下面是把邦定的黑胶去掉，很遗憾的是把邦定线也给弄掉了。最后我们分析一下它为什么需要两个振荡器。455kHz时钟12分频后变为38kHz，作为红外信号的载波。32.768kHz应该是供给单片机的时钟，有按键按下时，单片机从待机转入工作状态，通过FLL倍频电路，把它倍频到比较高的频率后，作为单片机的主时钟。平常待机的时候因为液晶需要显示，这个32.768kHz晶体也是处于震荡状态，整个板子的待机电流估计在几个微安，所以两节七号电池可以工作很久。那么有个问题，455kHz的始终可以作为单片机的主时钟吗?这样省掉一颗晶体，1500万不就到手了吗?你对这个问题怎么看?本文来源：TopSemic嵌入式END评测中心免费申请👆长按图片，扫码申请👆新闻来源：电子工程专辑，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
