干货 | 万变不离其宗：44种实用电路图分享

▲更多精彩内容请点击上方蓝字关注我们吧

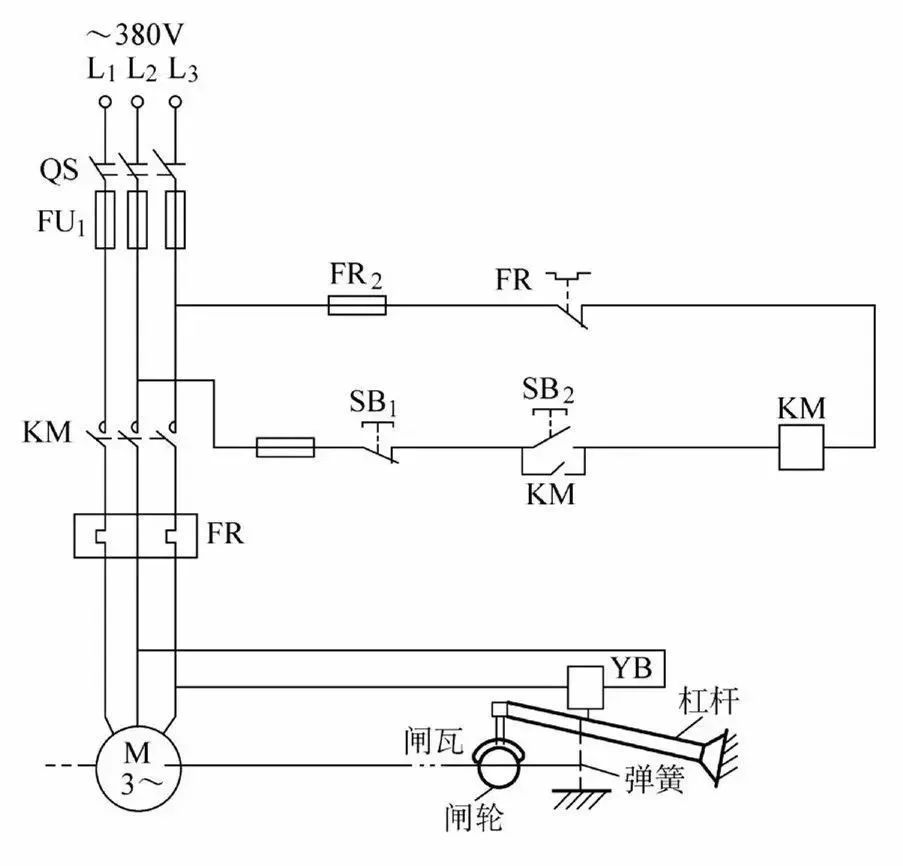

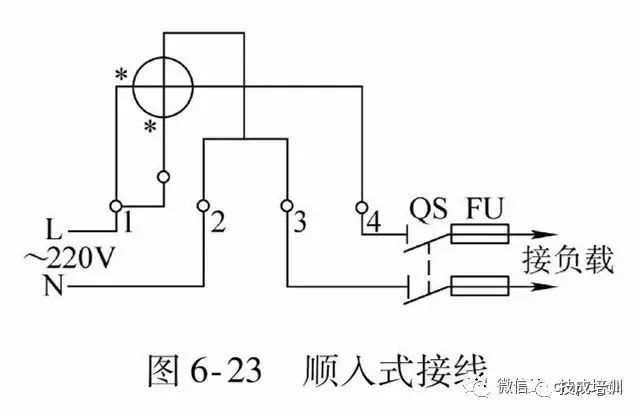

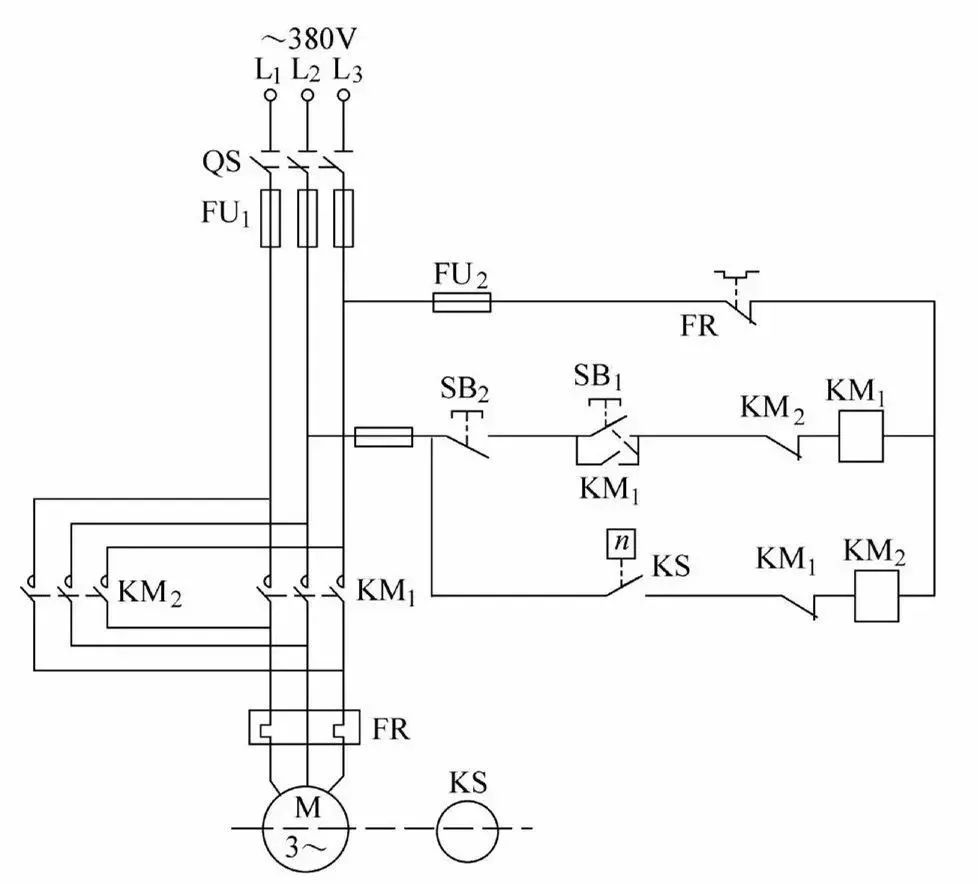

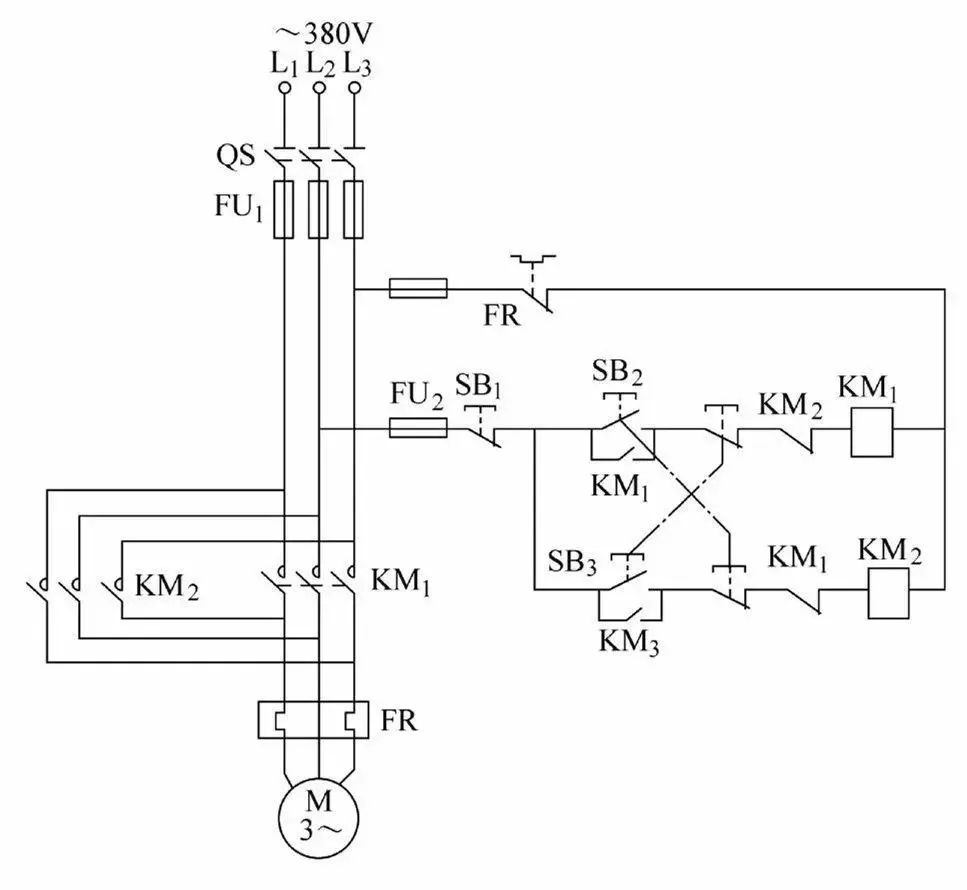

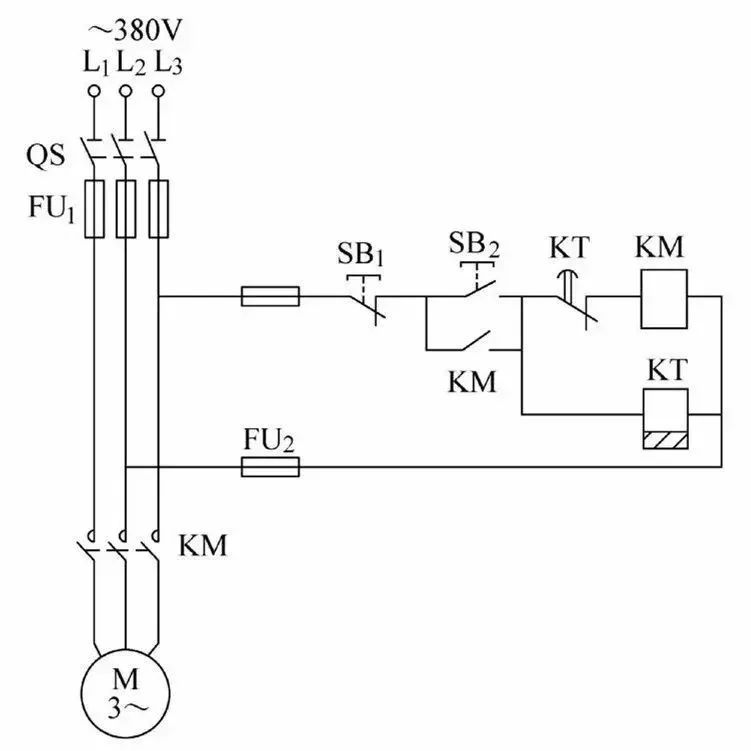

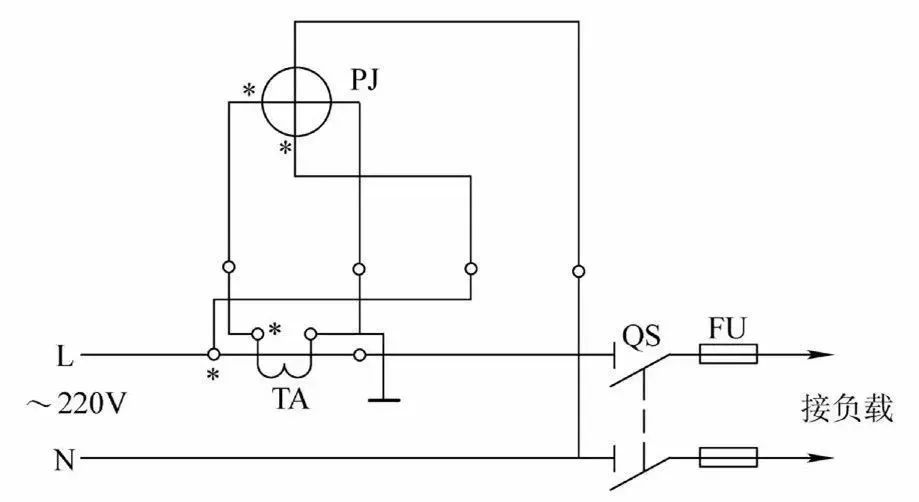

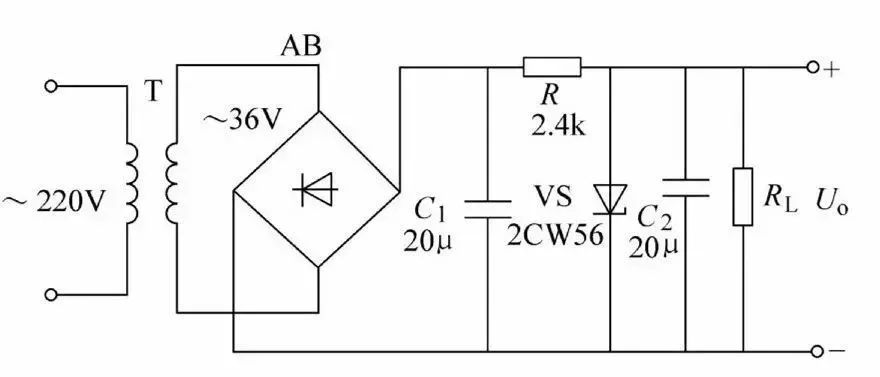

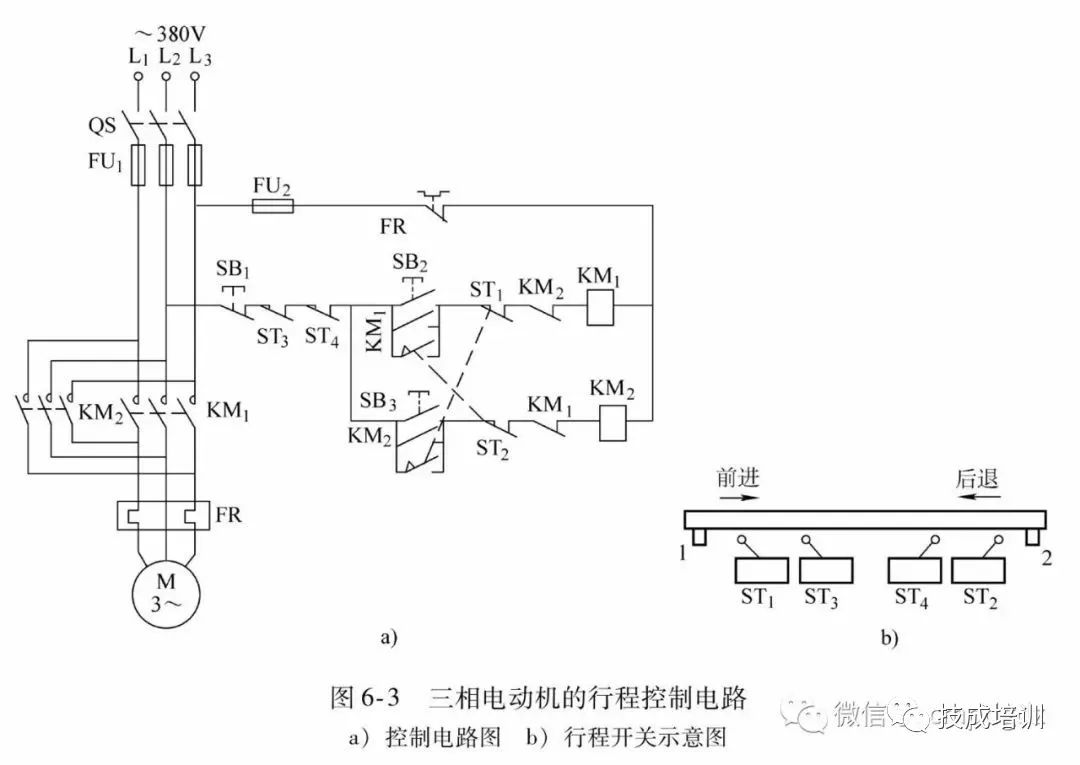

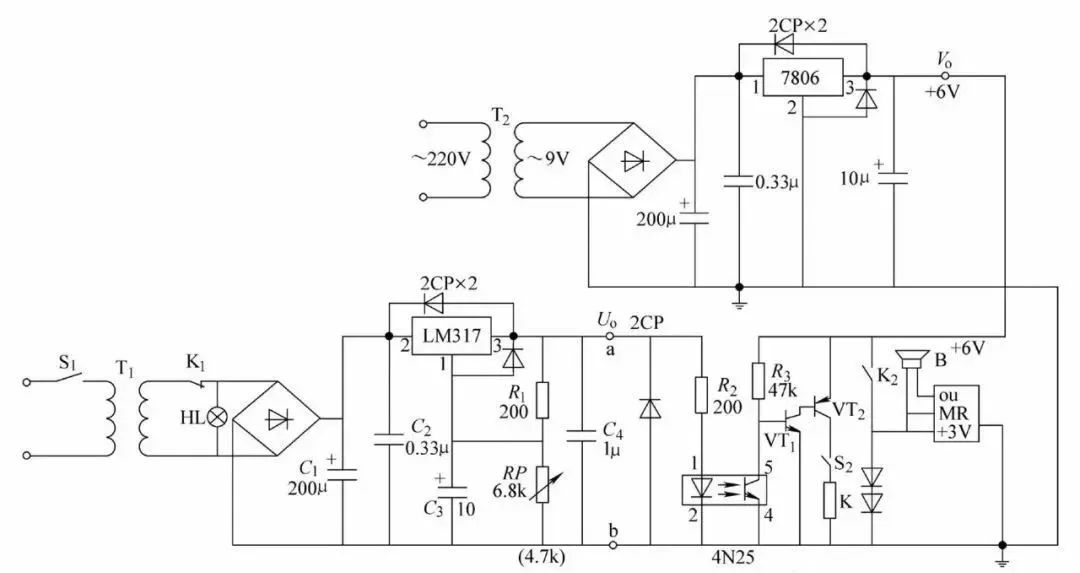

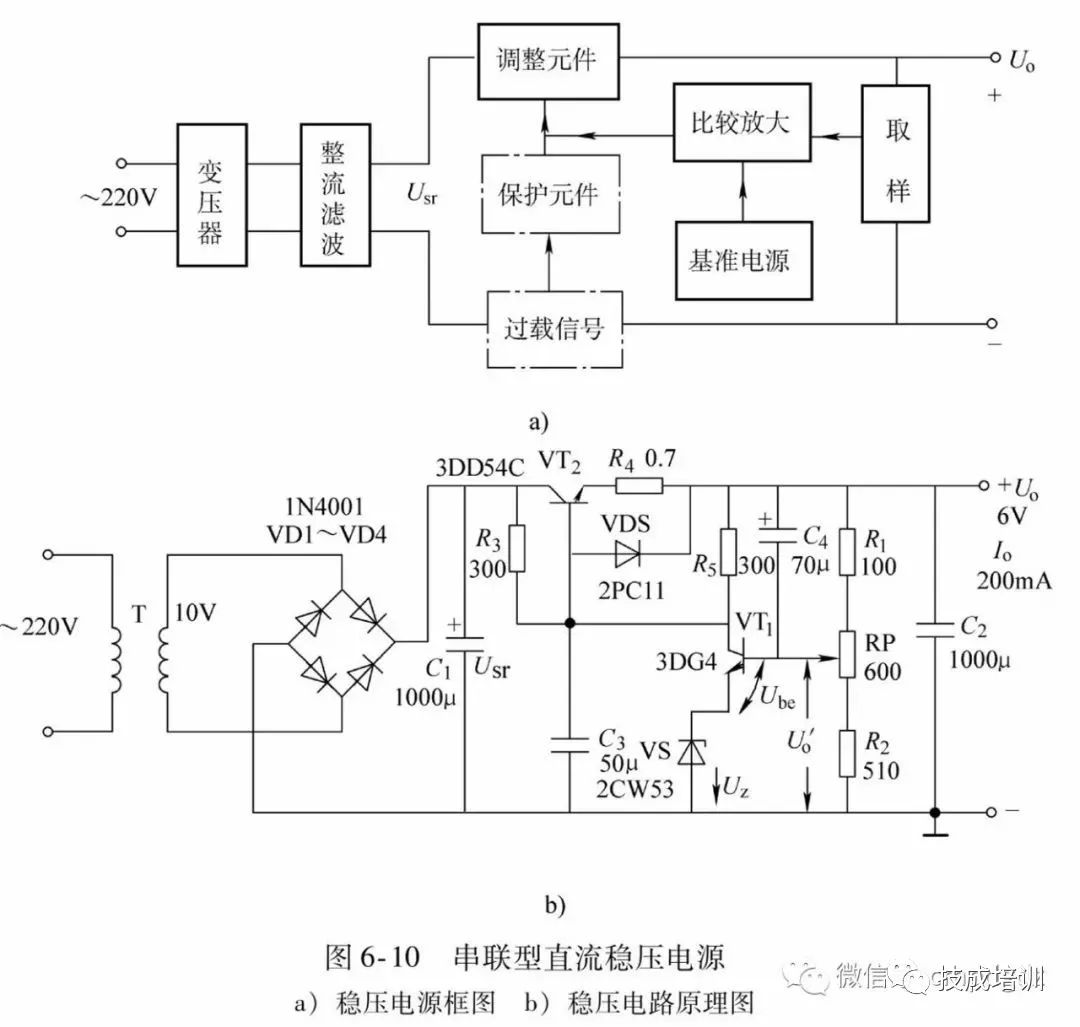

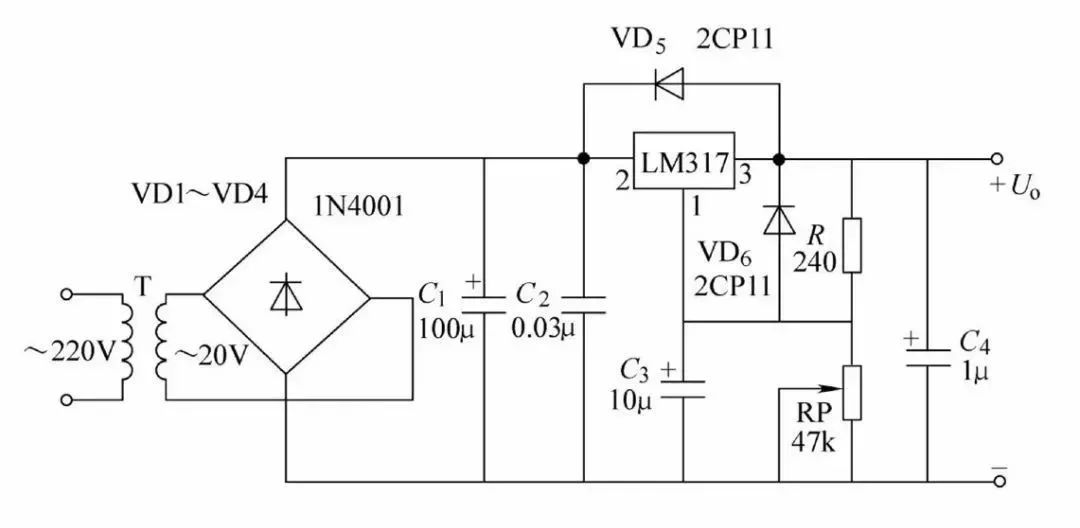

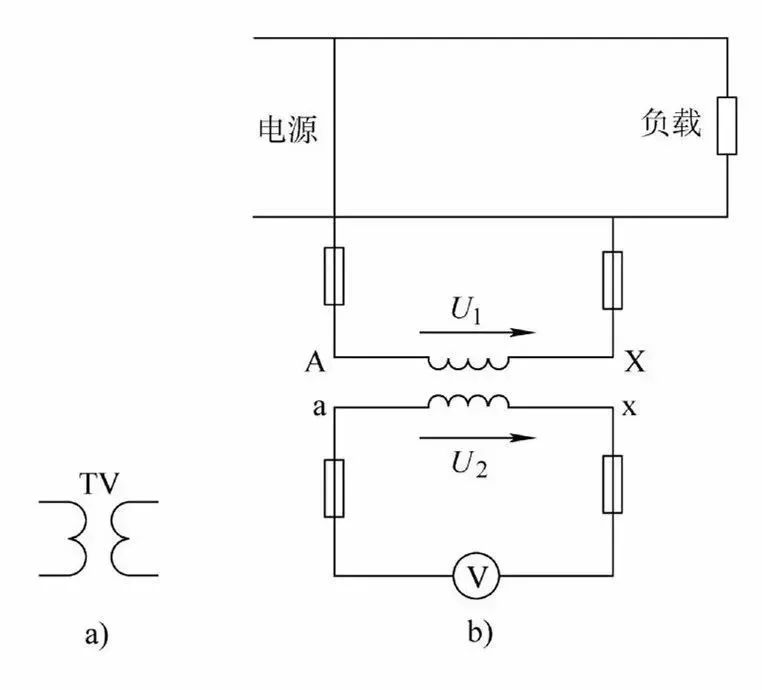

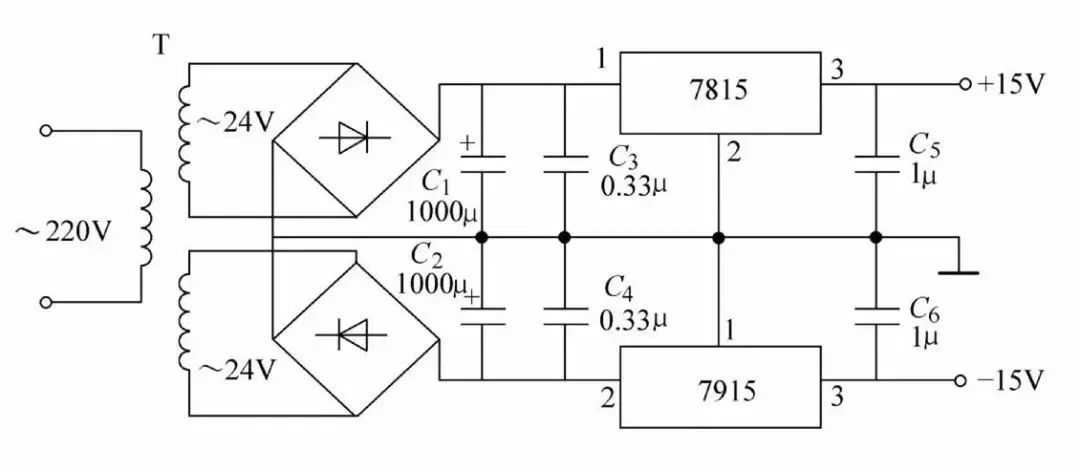

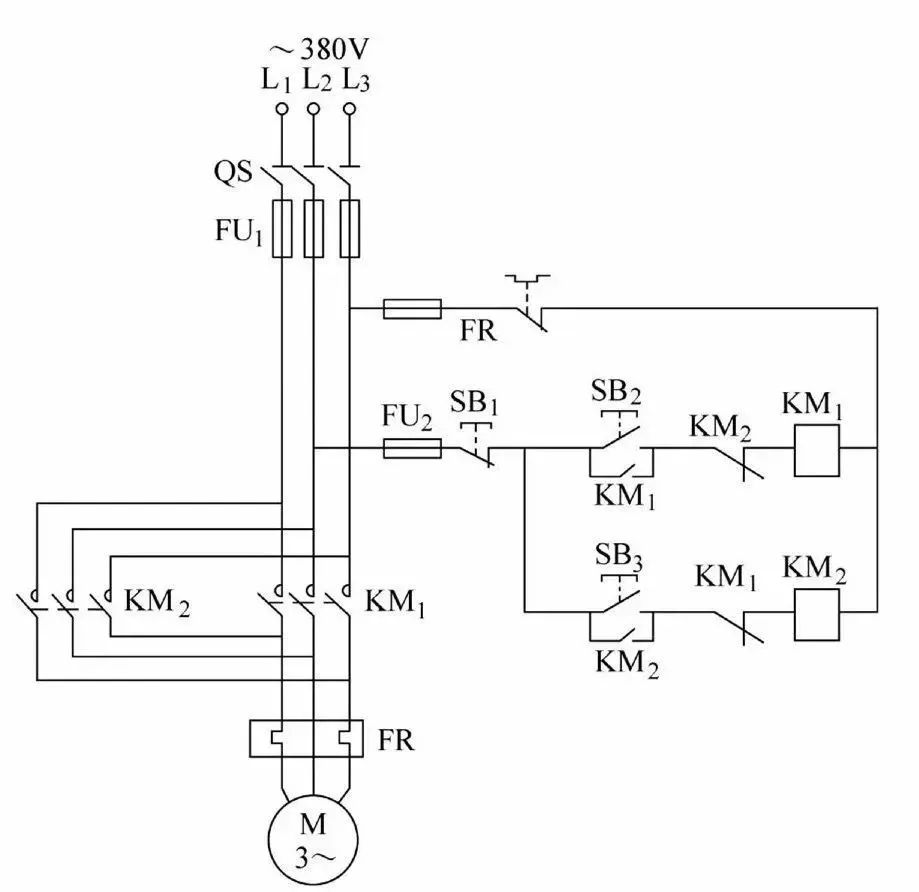

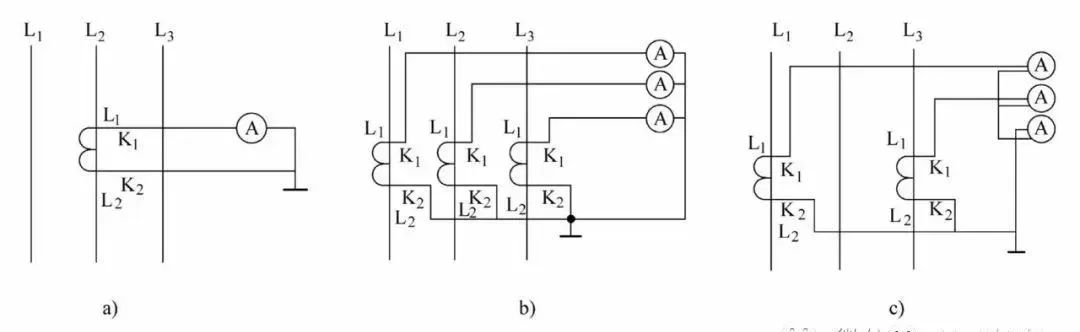

通过以下各种各样的实用电路，大家可以了解元器件的结构、特性、动作原理及电路的基本控制方式，掌握一些控制规律，这样的话，在日后的电路识图中就能融会贯通，一通百通。文章中的电路图有难有易，有些图现在可能看不懂，说不定以后就能看懂了，建议大家收藏备用哦！1.三相异步电动机正反转控制电路2.双重互锁控制电路3.三相电动机行程控制电路4.三相异步电动机的时间控制电路（延时控制电路）5.三相异步电动机的制动控制电路（电磁抱闸制动电路、反接制动控制电路、能耗制动控制电路）6.并联型直流稳压电源电路7.串联型直流稳压电源电路8.三端可调式直流稳压电源电路9.正、负直流稳压电源电路10.短路全保护声光报警直流稳压电源电路11.电流测量电路（测量交流大电流）12.电压测量电路（测量交流高电压）13.单相有功电能表测量电路

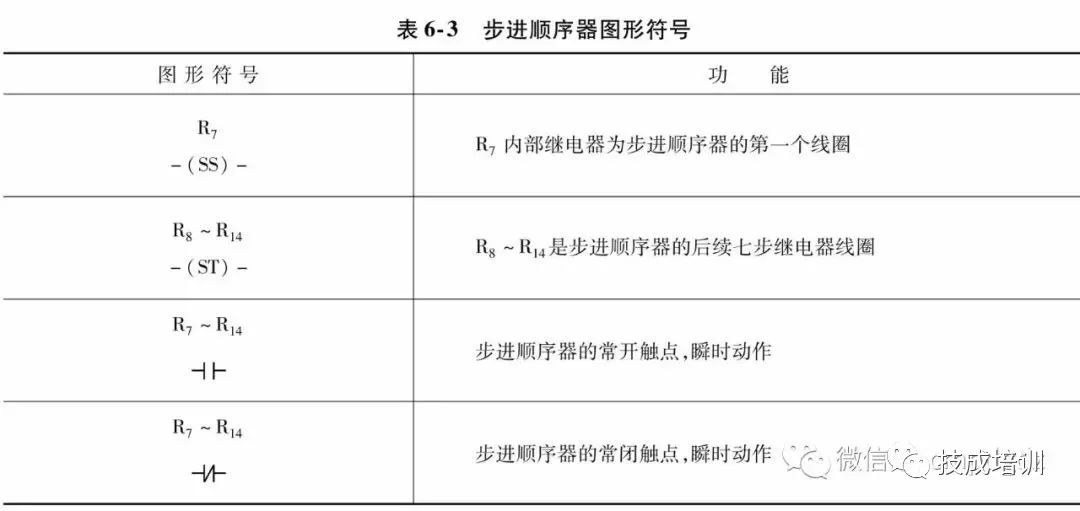

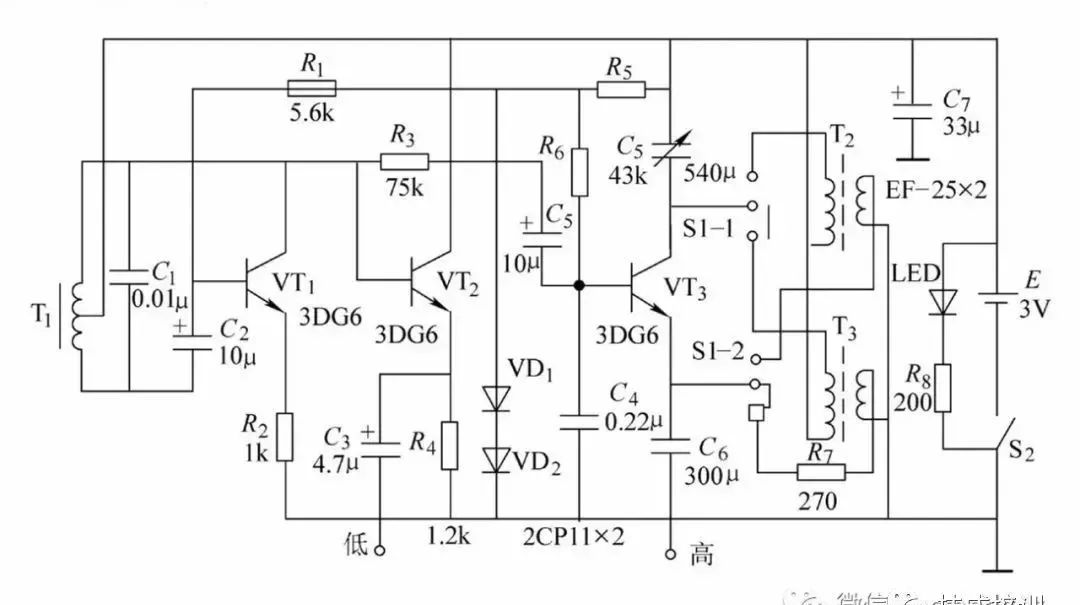

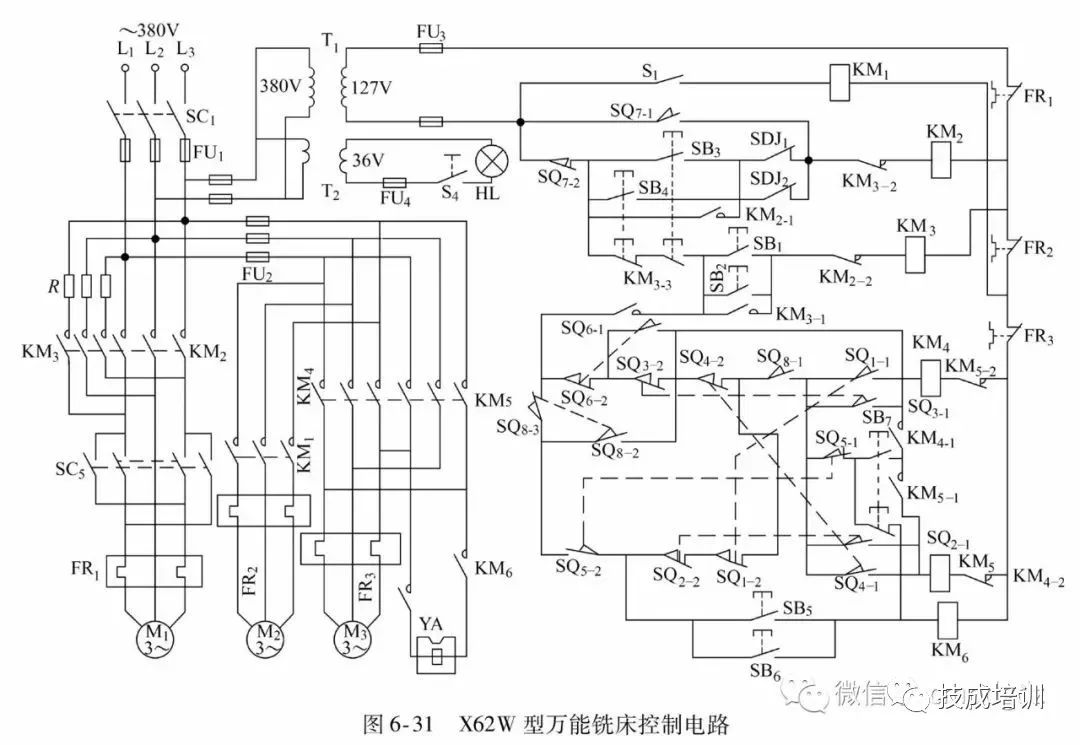

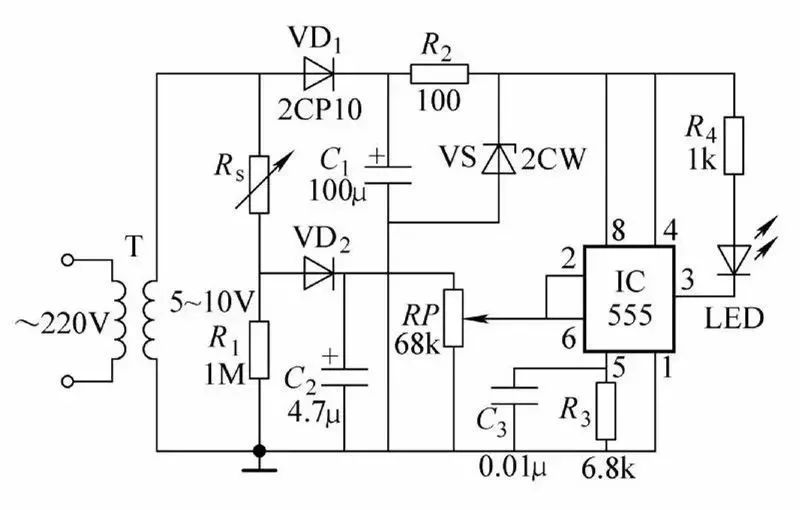

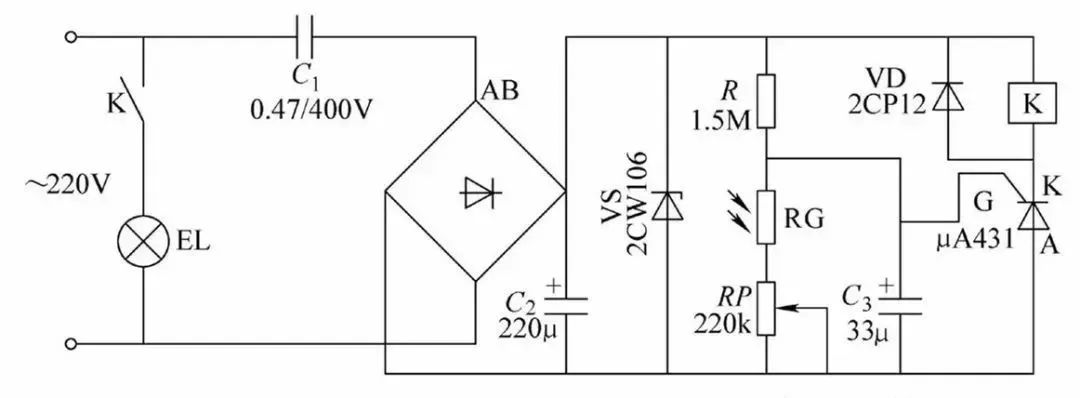

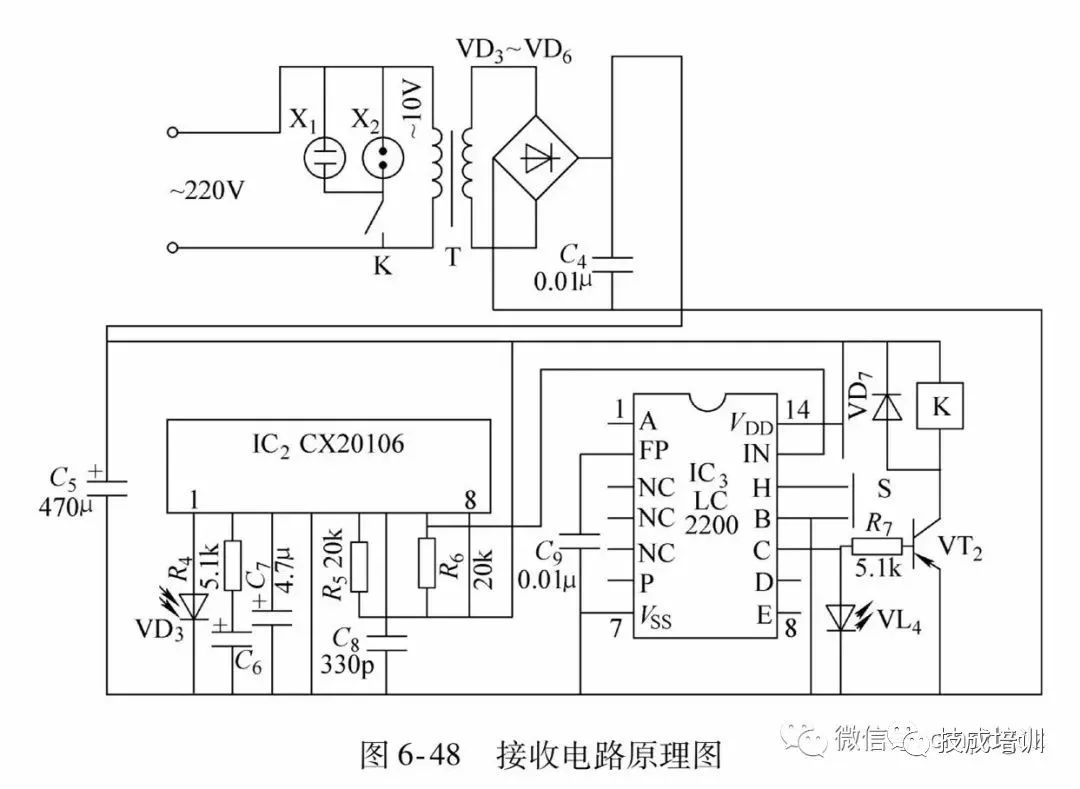

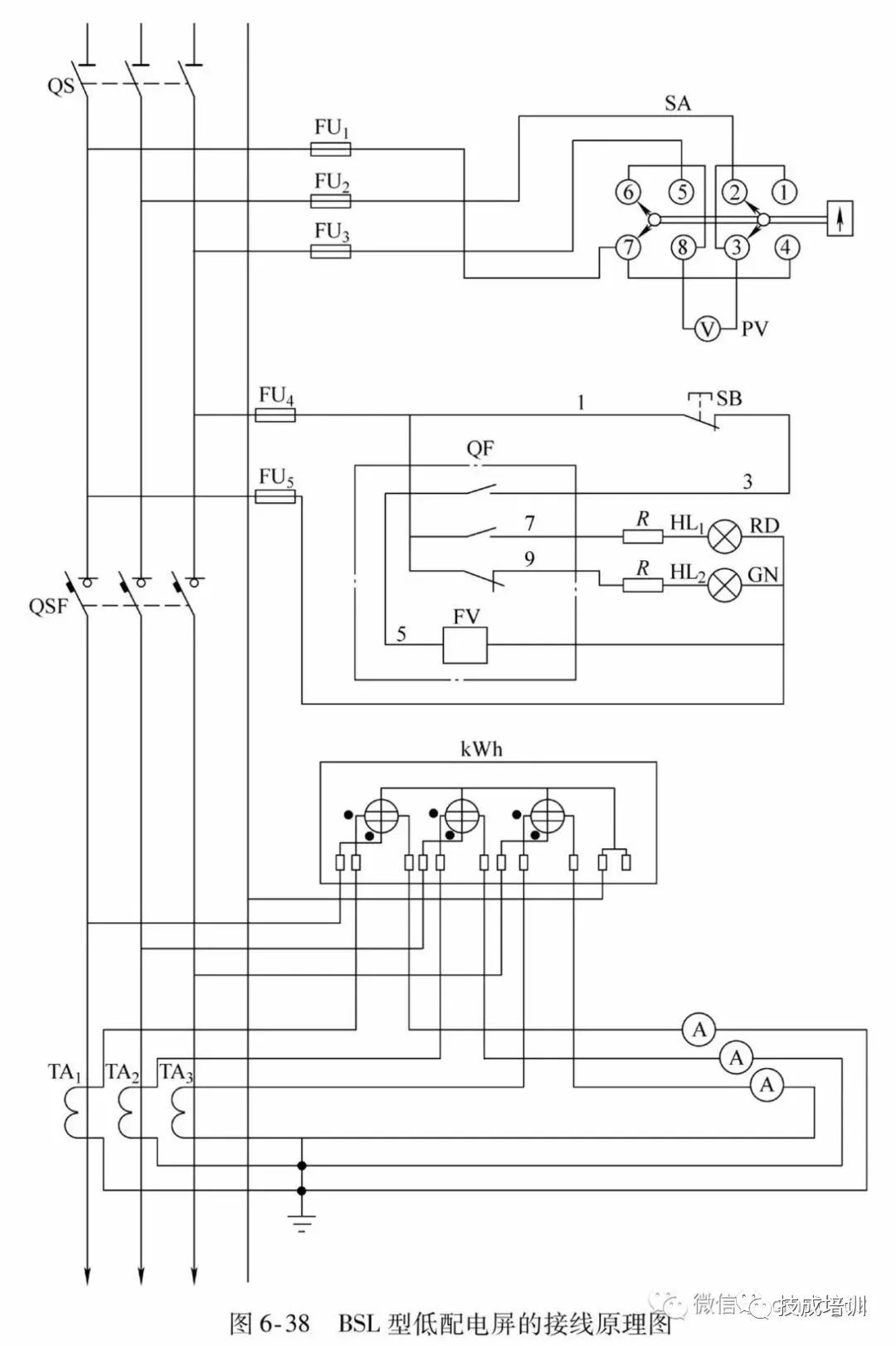

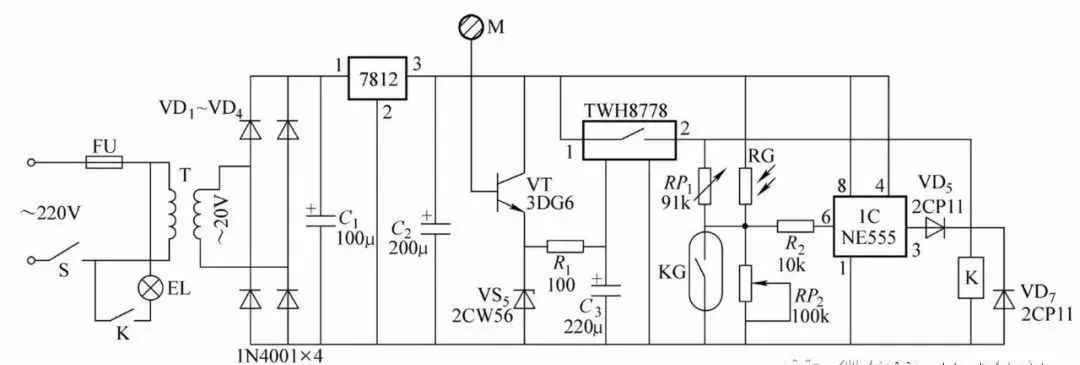

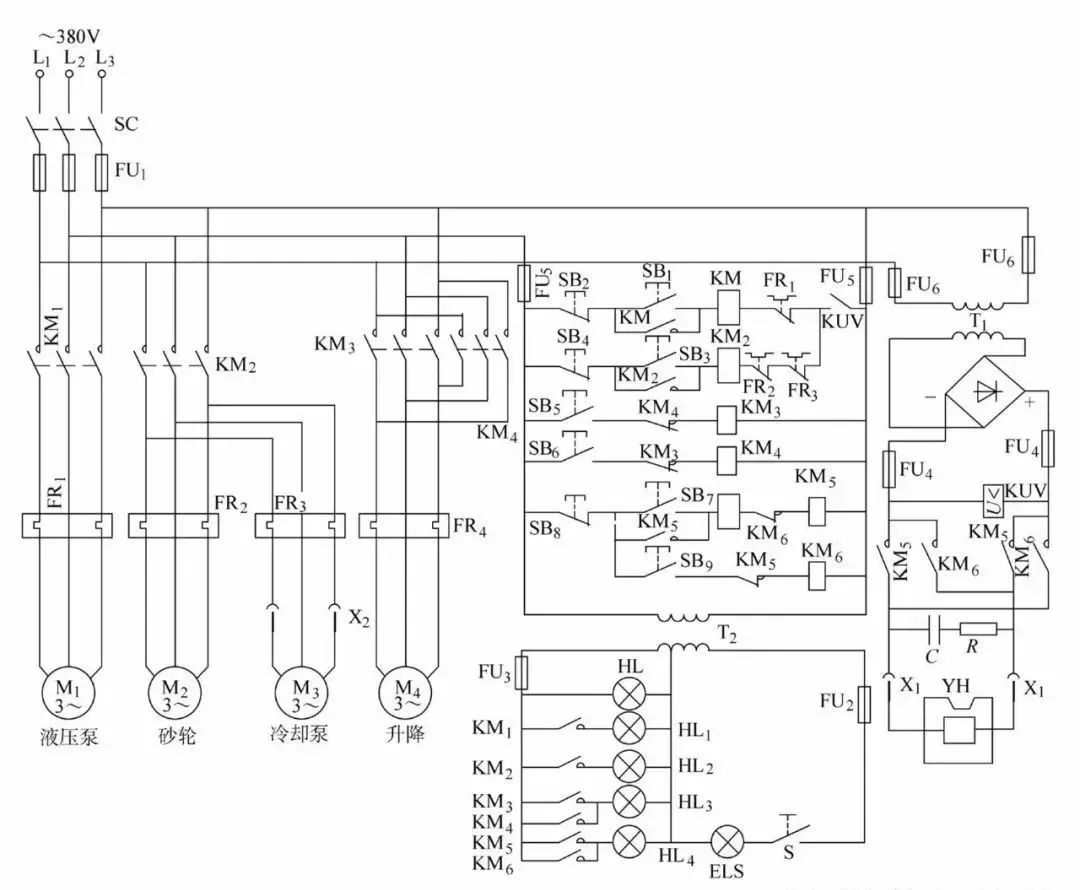

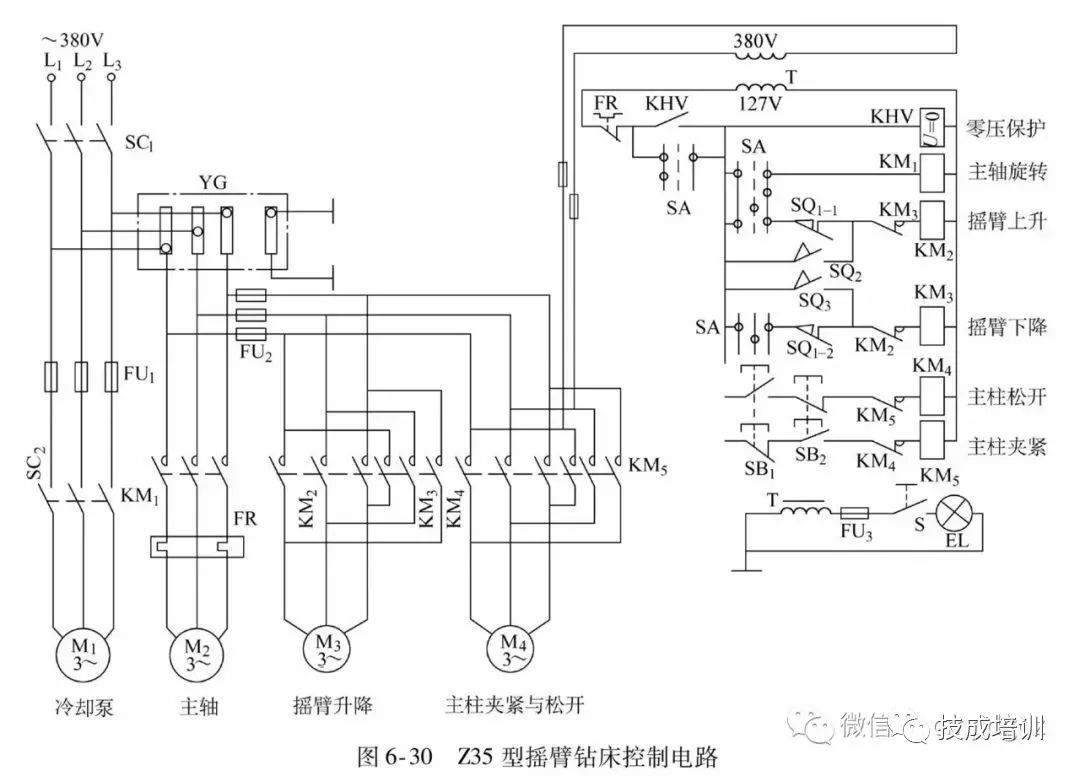

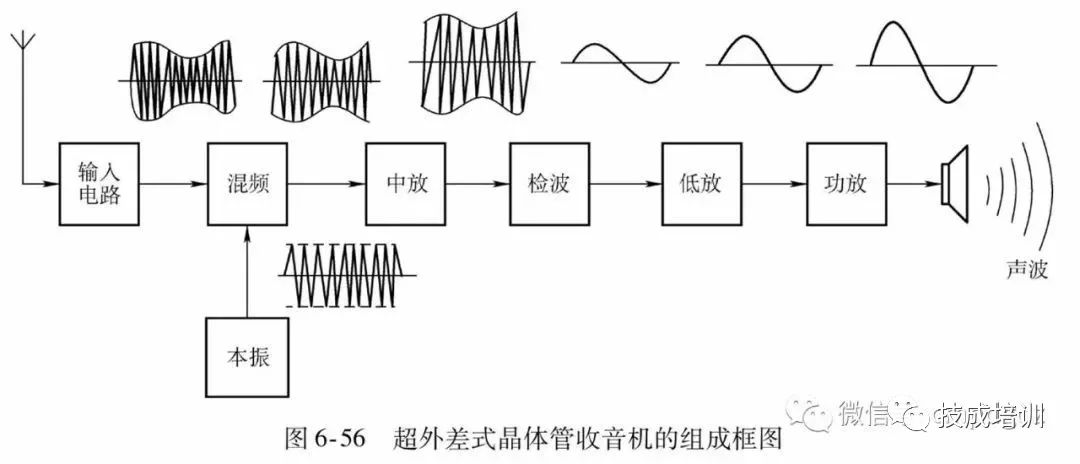

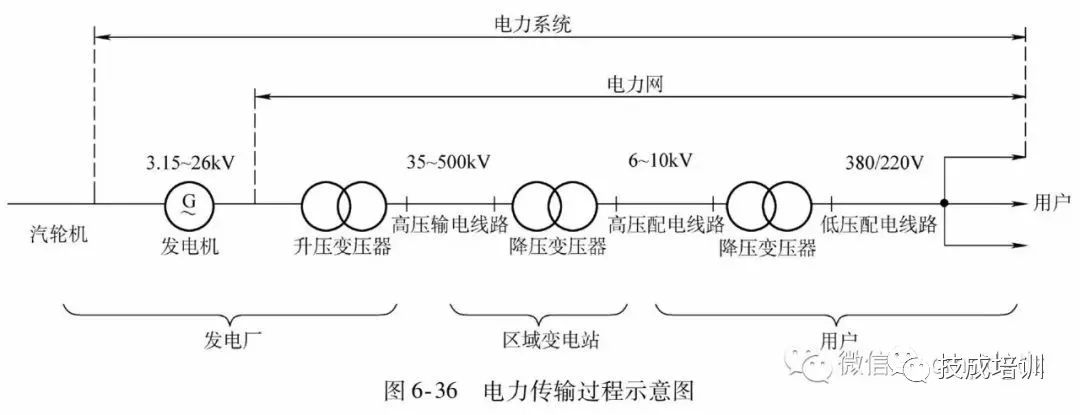

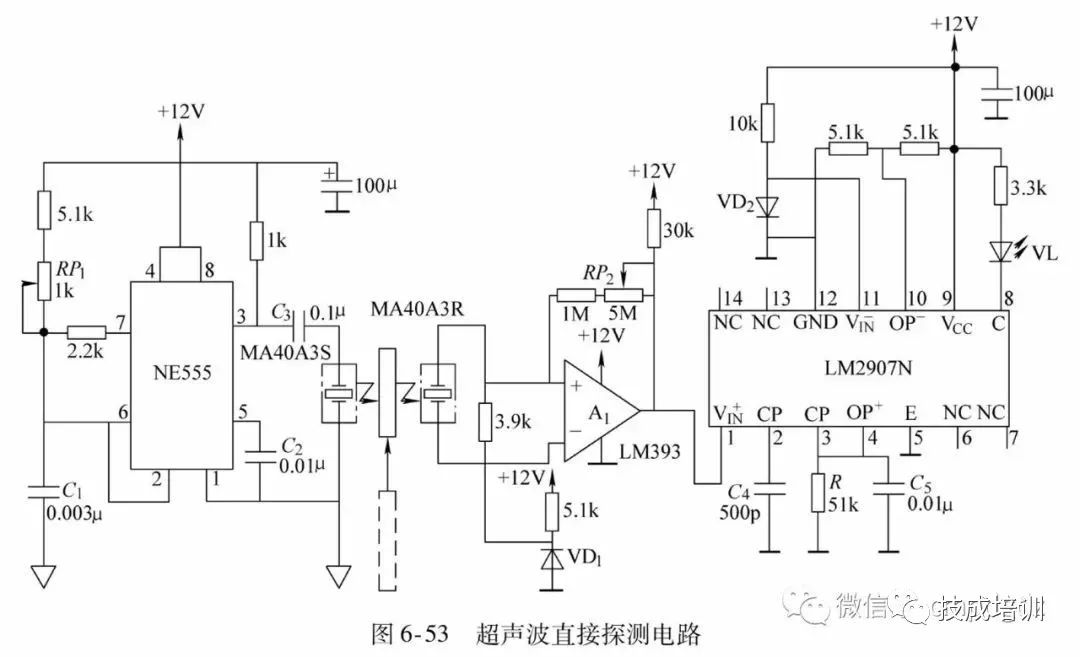

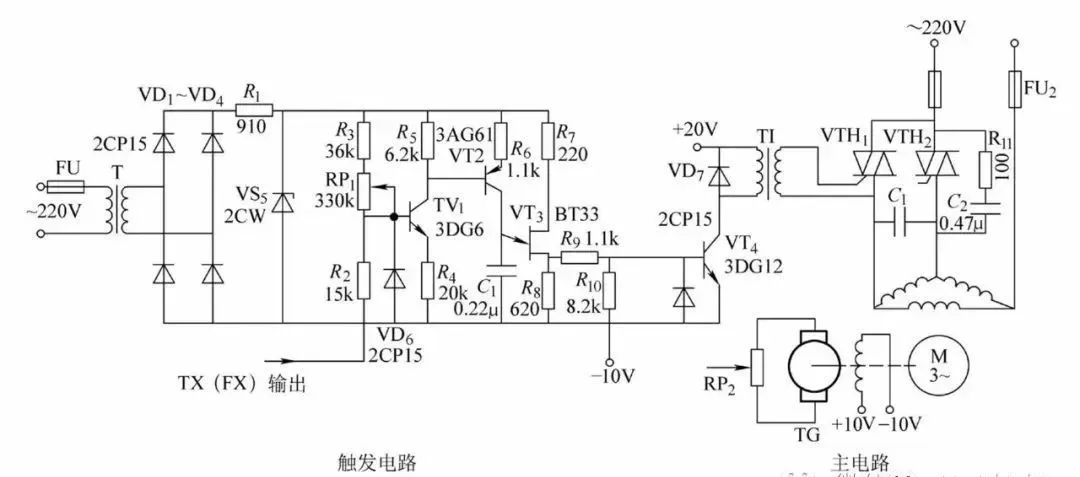

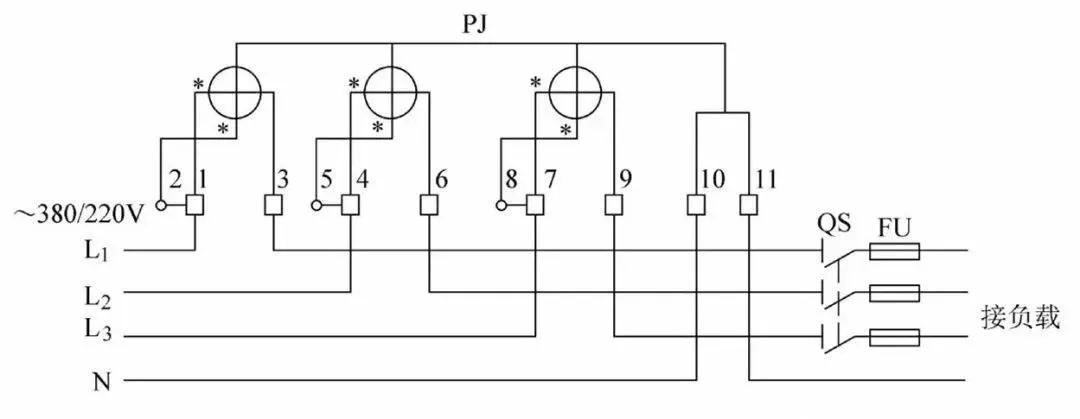

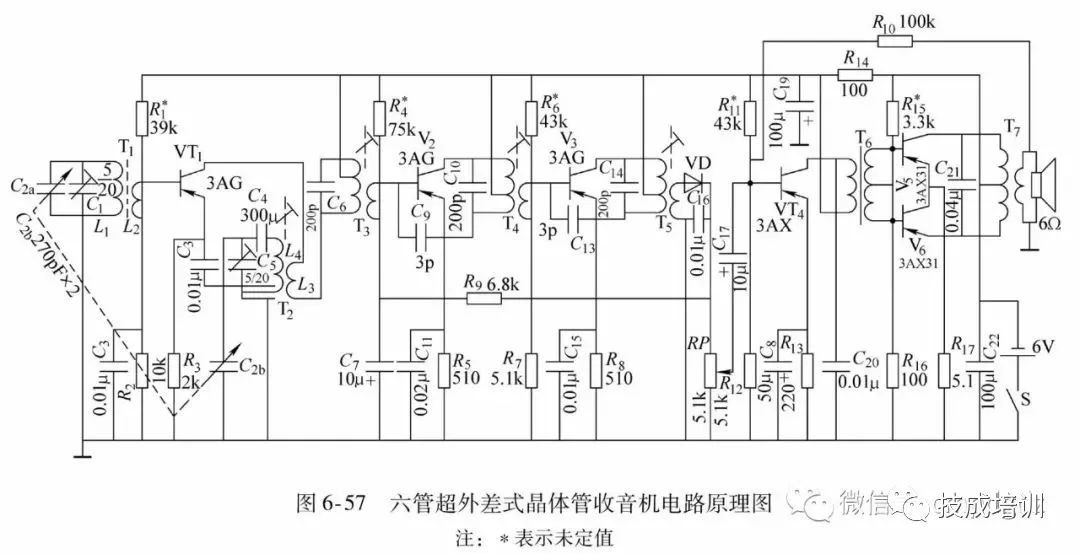

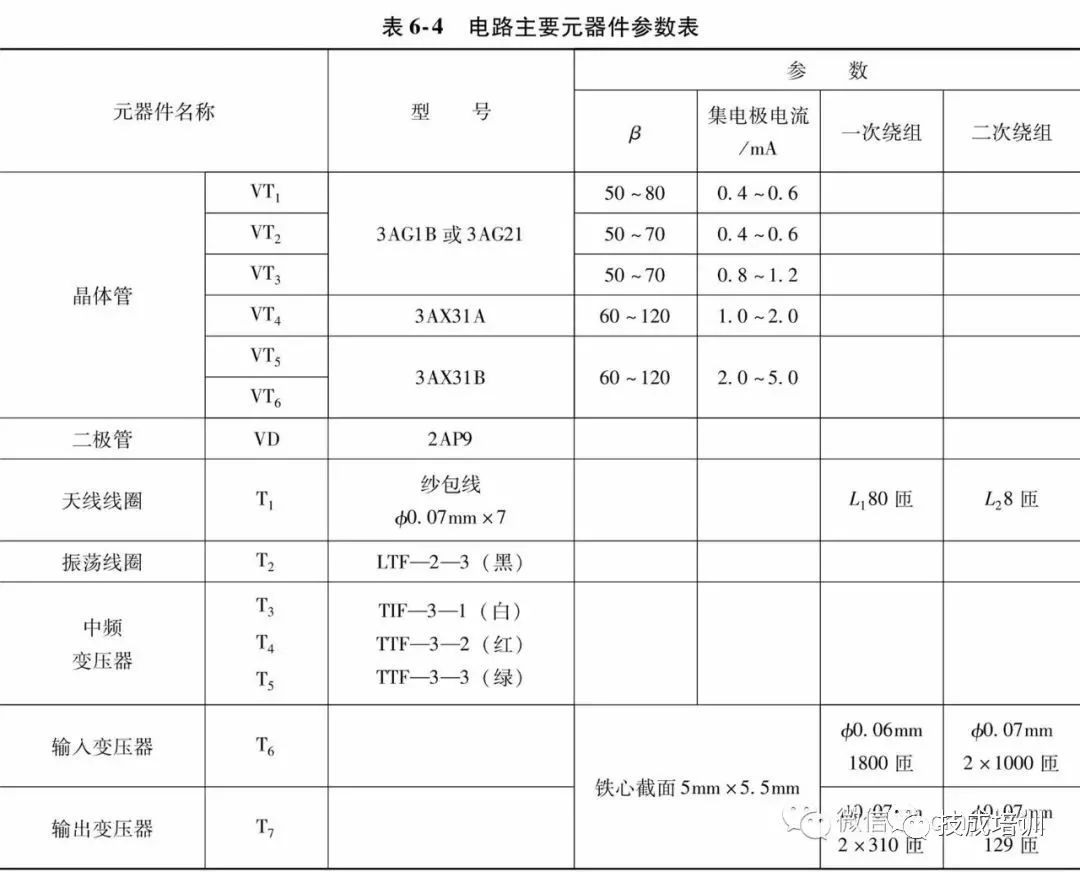

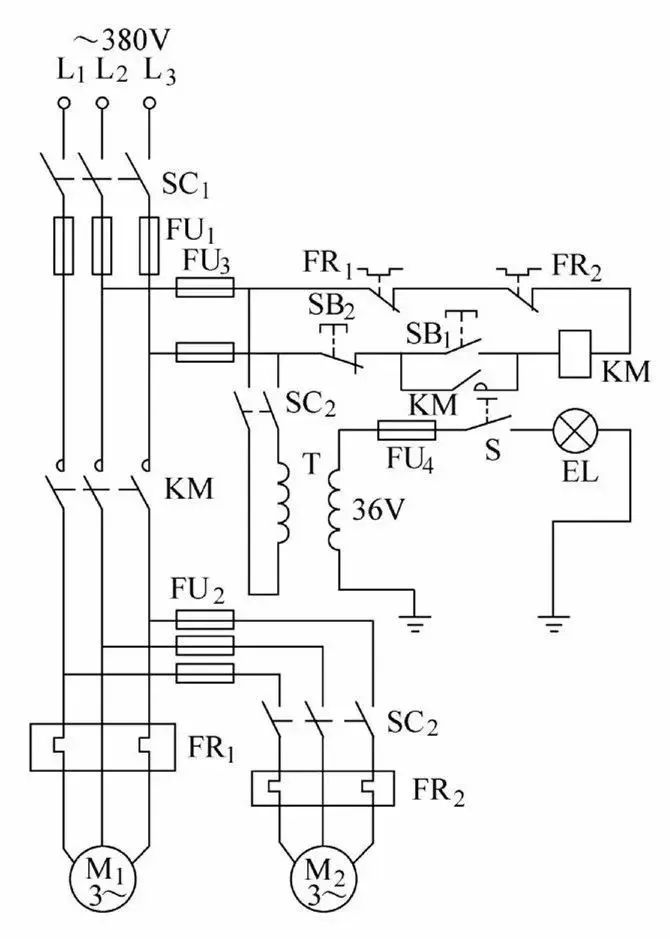

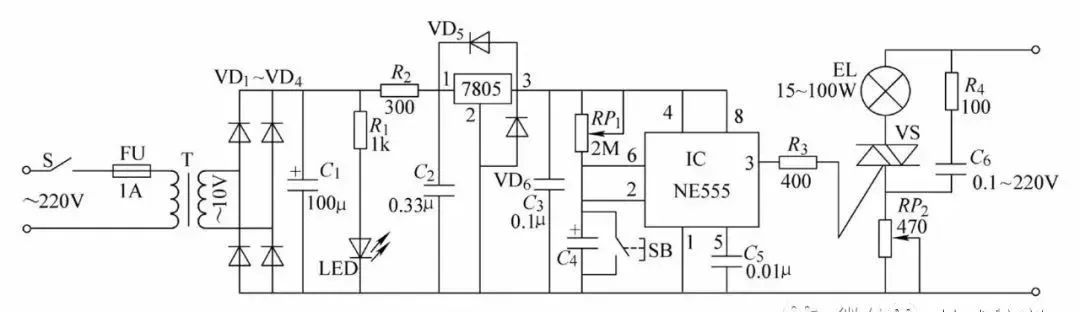

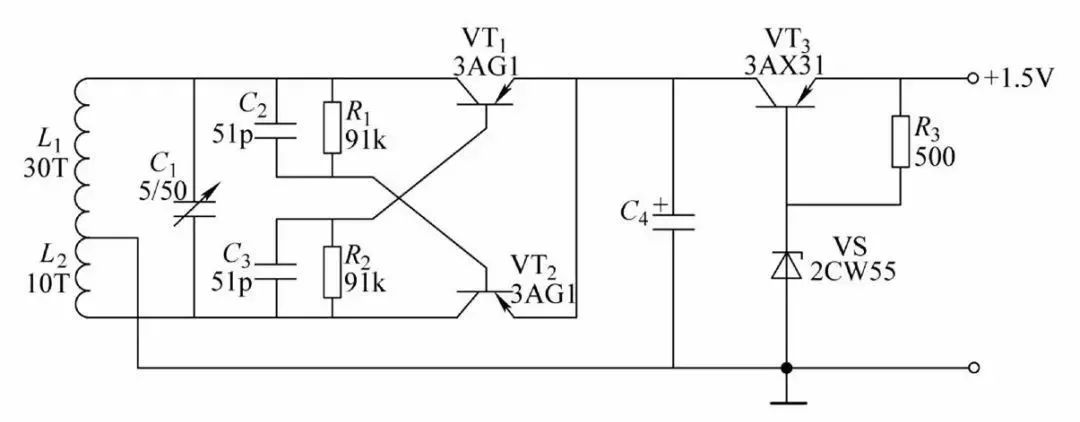

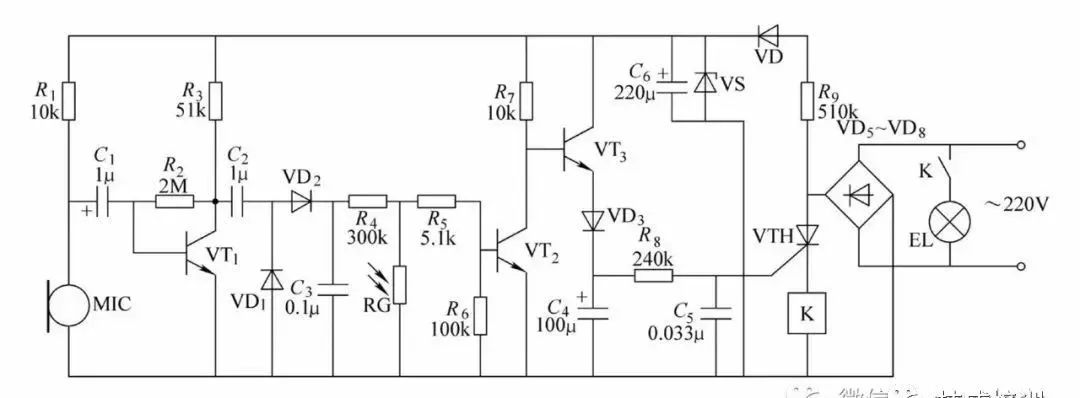

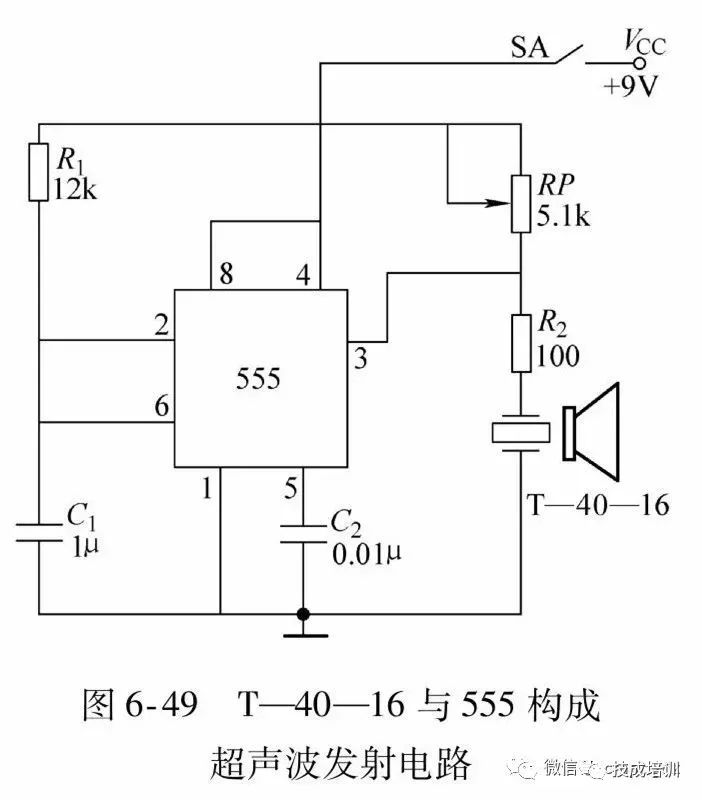

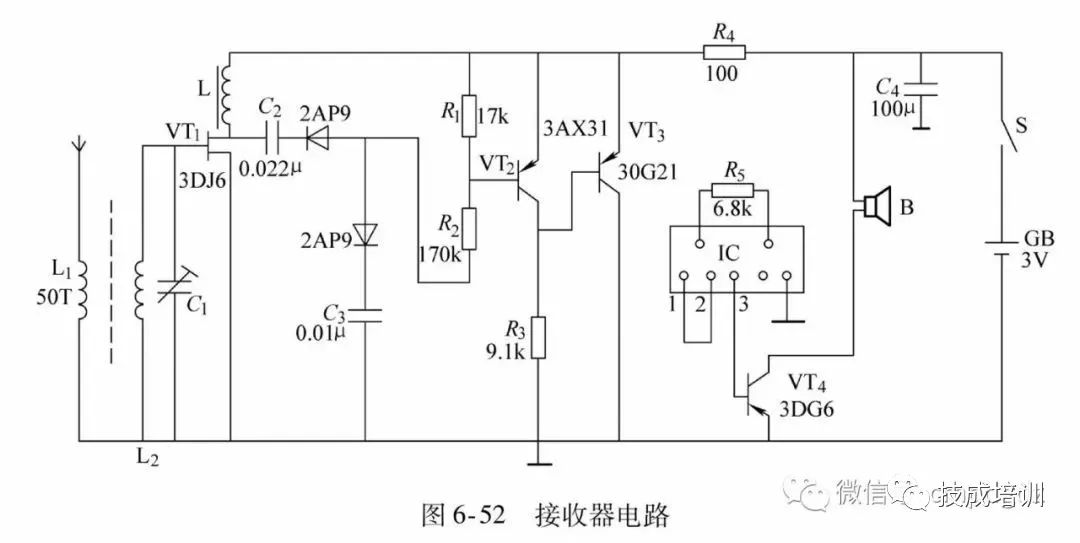

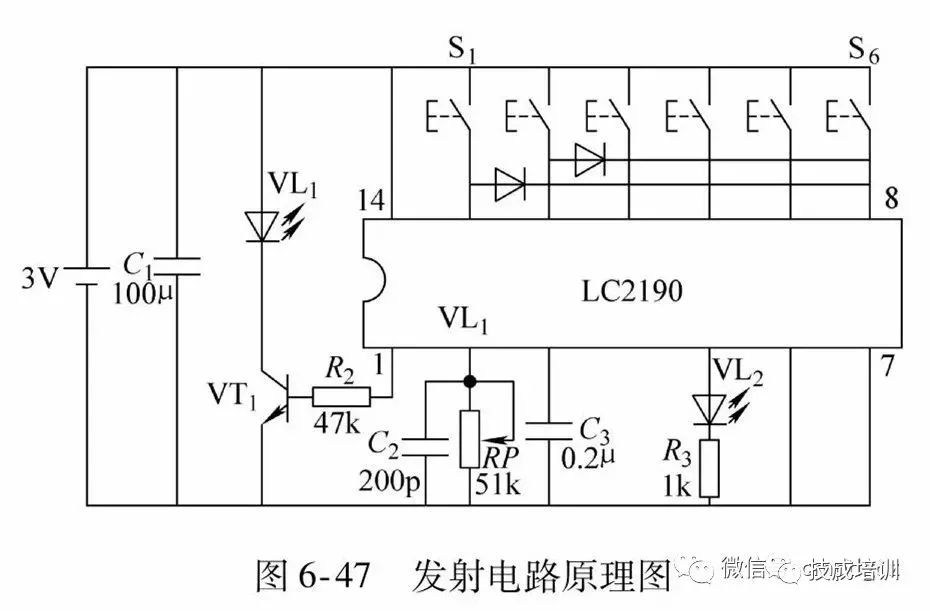

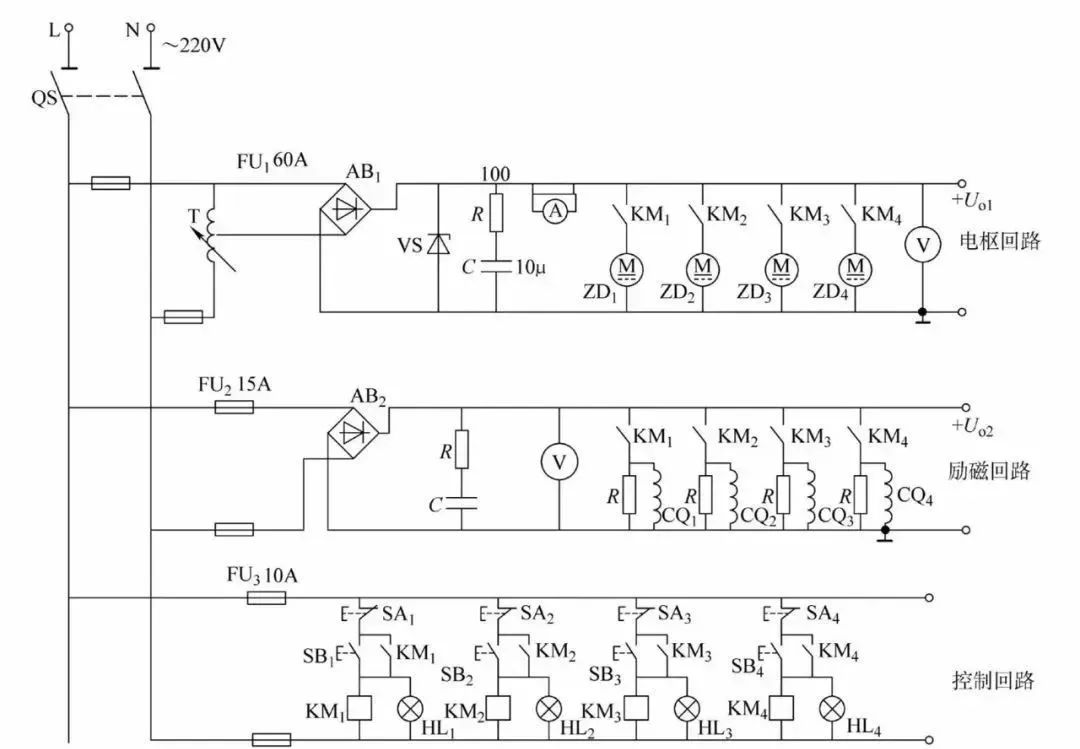

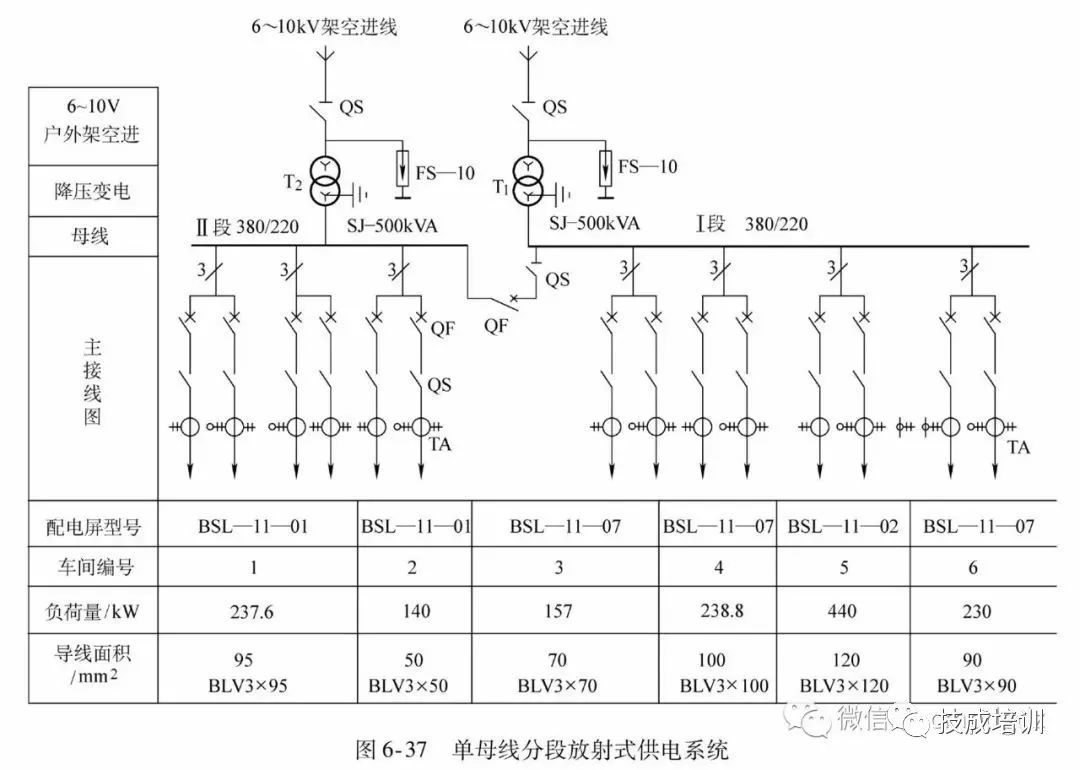

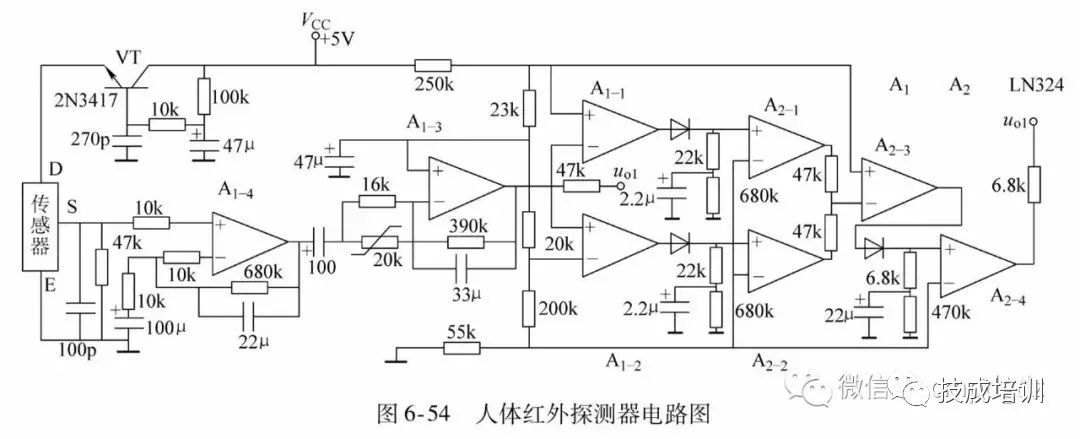

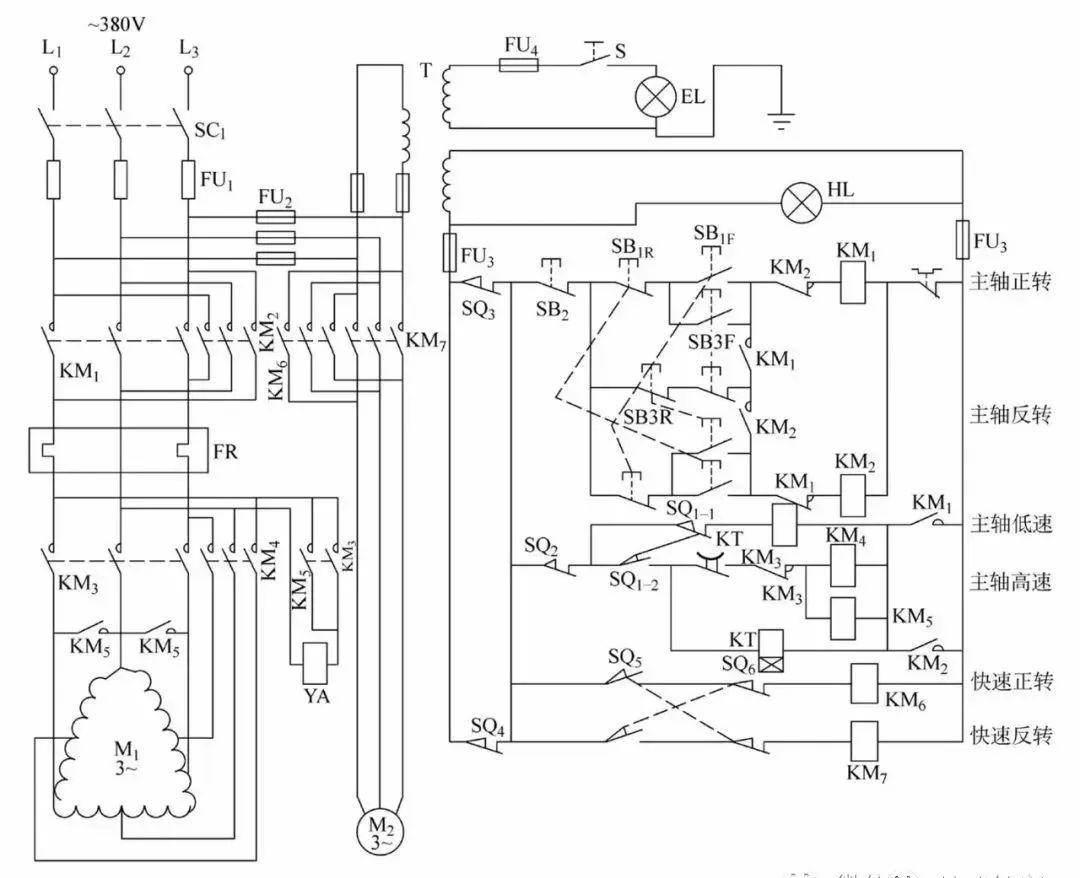

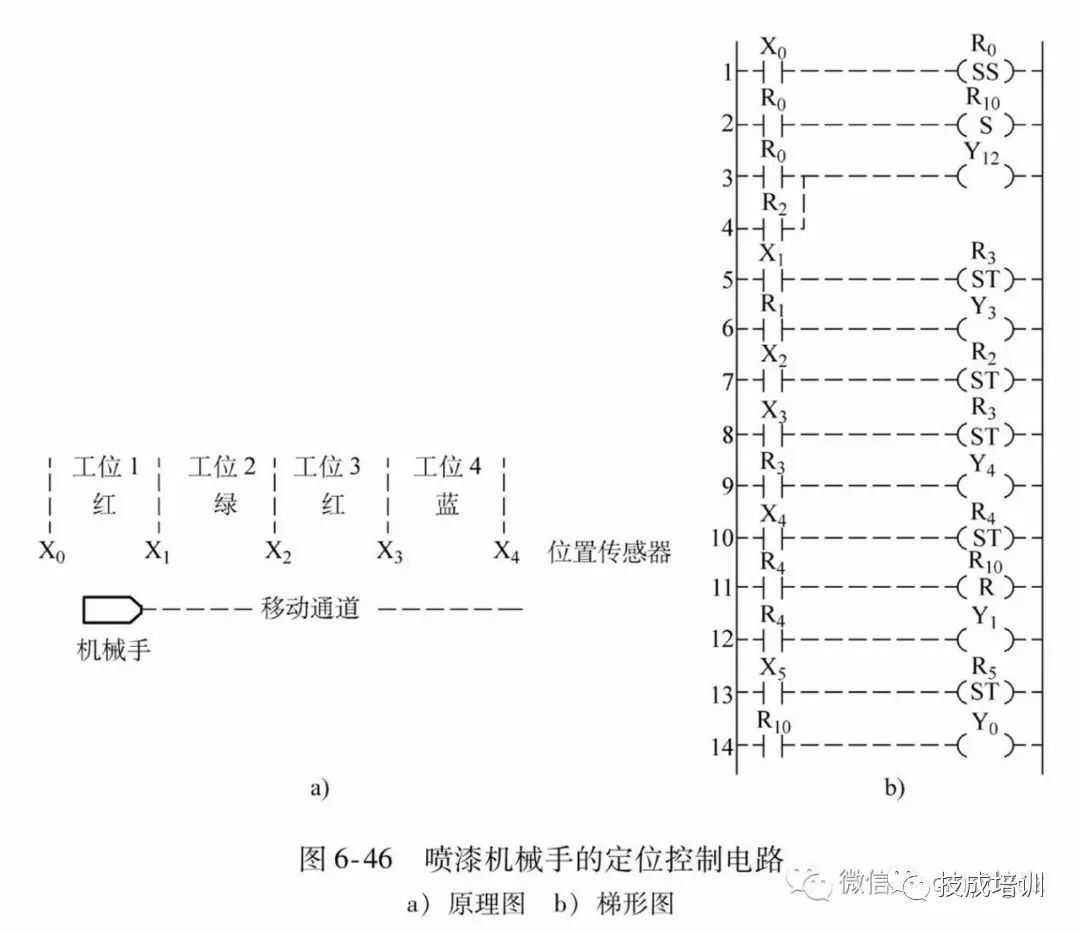

14.三相有功电能表直入式接线图15.信号发生器电路原理图16.C620型车床电气控制电路17.M7120型平面磨床控制电路18.Z35型摇臂钻床控制电路19.X62W型万能铣床控制电路20.T68型卧式镗床控制电路21.电力传输过程示意图22.企业变配电一次电路图23.低压二次接线原理图（BSL型低压配电屏接线原理图）24.单相电源三相交流电动机无级调速电路25.超声波遥控电动机调速电路26.直流电动机电枢电压调速电路27.定时调光微光控制照明节电电路28.喷漆机械手的定位控制电路（步进顺序控制器）29.家用多路红外遥控电路30.超声波遥控电路31.无线电遥控报警电路32.超声波检测电路33.人体红外探测器电路34.六管超外差式晶体管收音机电路原理图35.光控电灯节电电路36.声控节电开关电路37.集光、磁、触摸为一体的节电控制电路（照明开关控制电路）

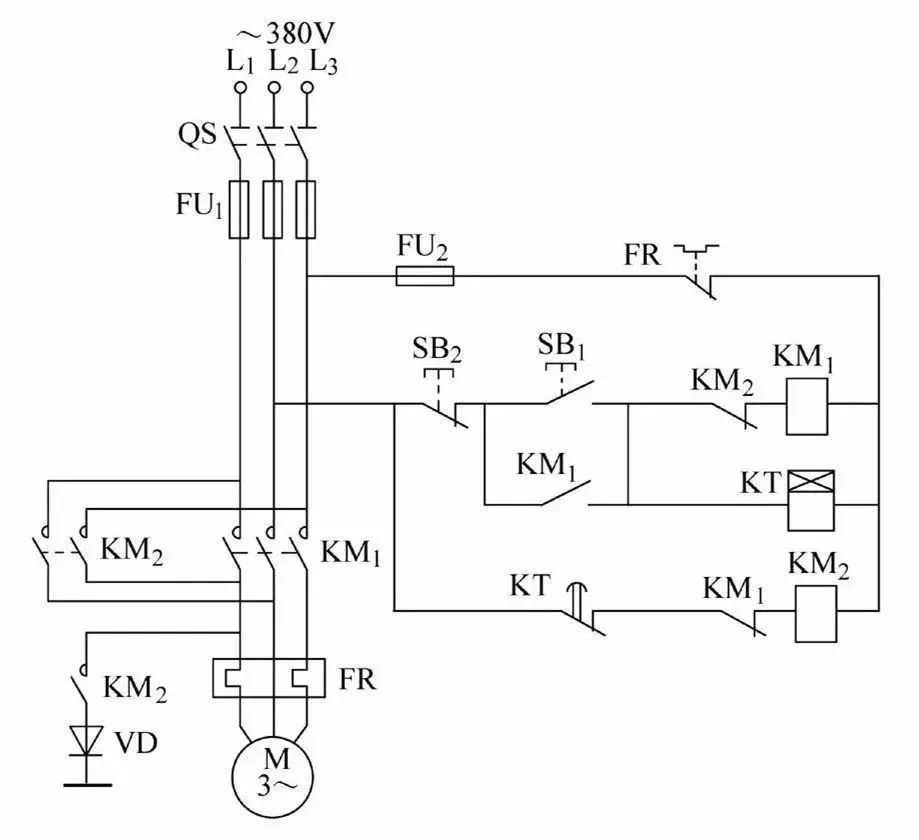

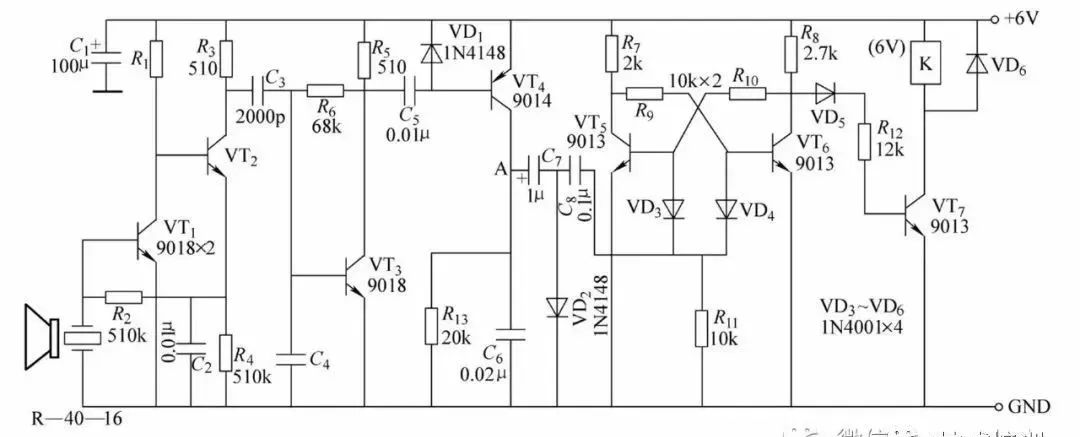

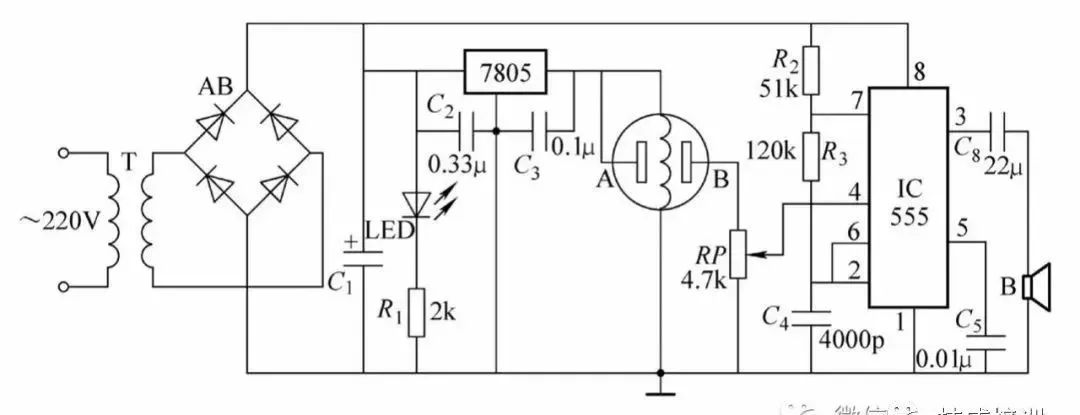

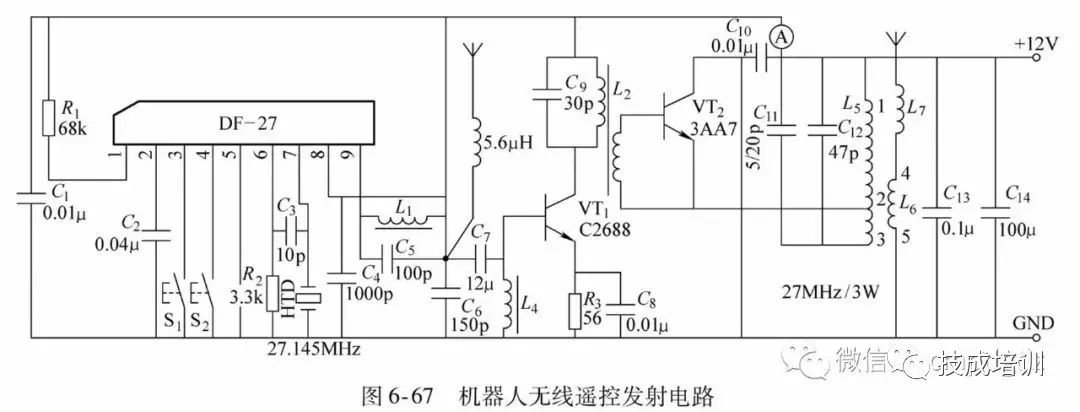

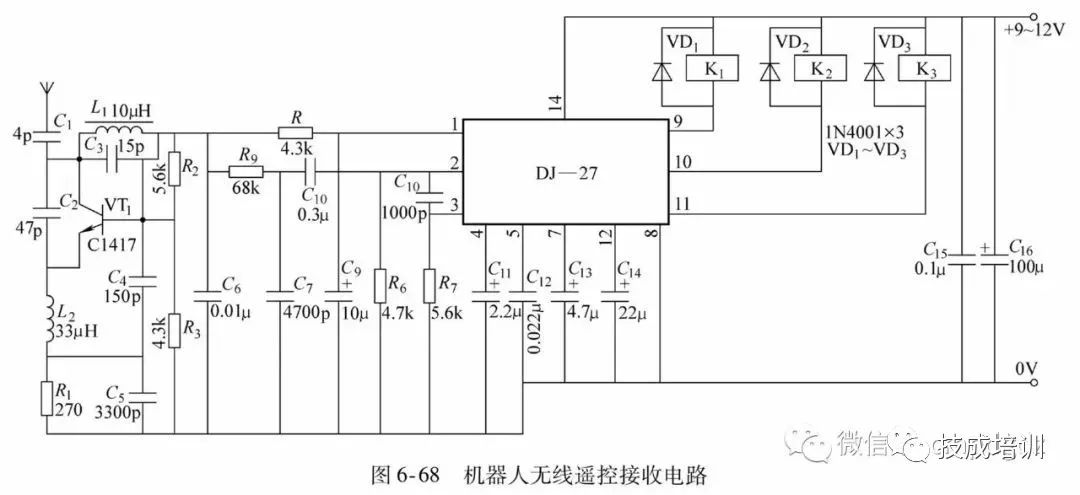

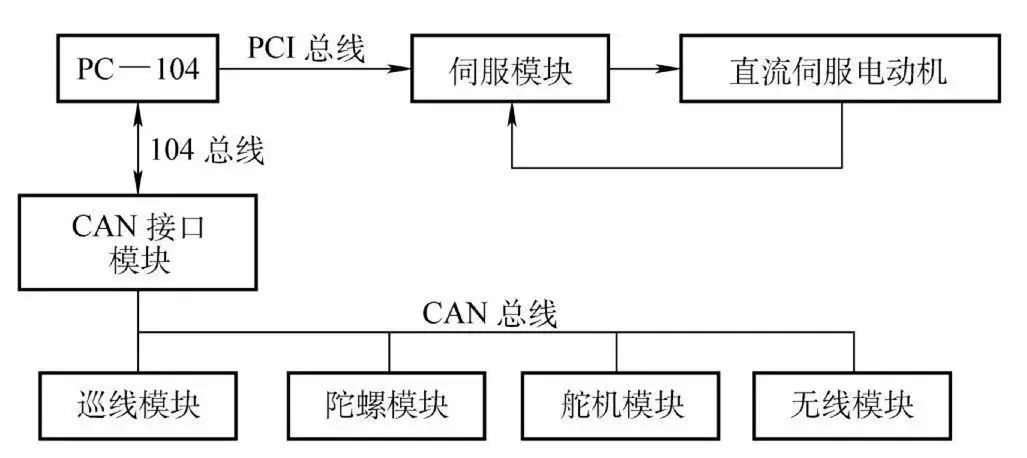

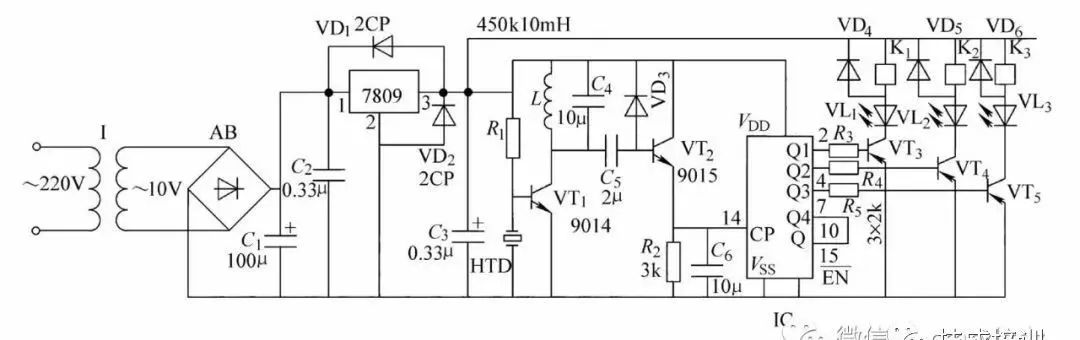

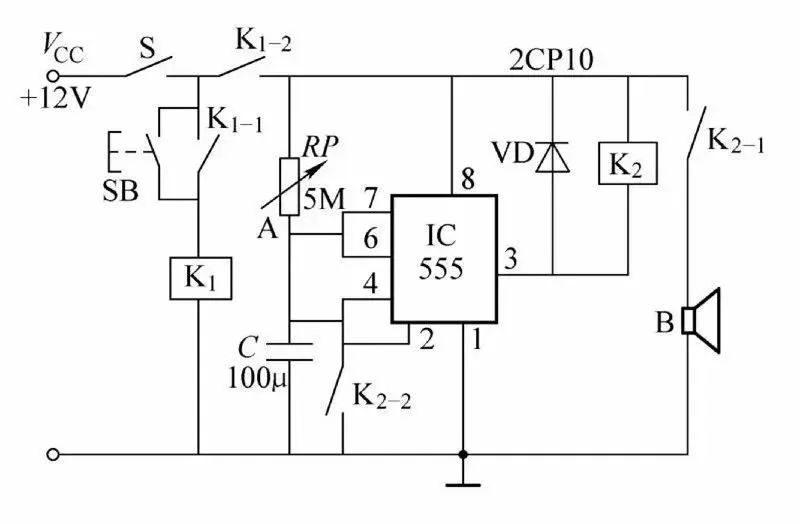

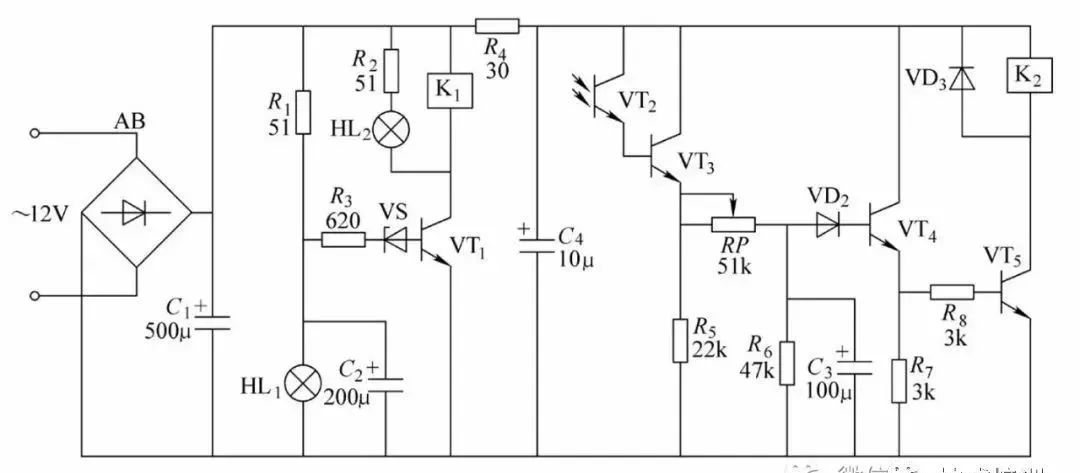

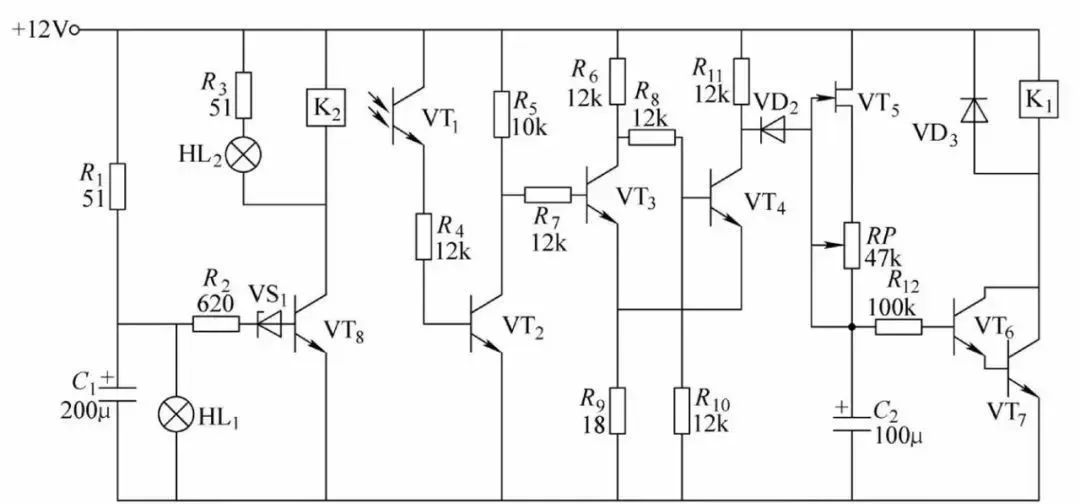

38.气体烟雾检测报警器电路图39.湿度测量报警器电路图40.汽车防盗报警器电路图41.机器人自动控制系统42.机器人无线遥控电路（以遥控距离为1000m的三通道IC型无线遥控器为例）43.传输自动线堵料监视电路44.自动生产线断料监视电路（光电断料监视电路）

来源：技成培训
