前言
倍思推出了一款车载逆变器，这款逆变器采用超级硅技术，转换效率高，体积小巧。逆变器支持点烟器输入和电瓶夹子输入，其中点烟器接口最大输出功率为150W，电瓶夹子最大输出功率为500W。逆变器还具备1A1C快充输出，满足手机充电使用。并内置显示屏，支持输入电压显示，堪比简易版的户外电源。
充电头网已经拿到了这款车载逆变器，逆变器为黑色机身，小巧便于携带，具备两个5孔输出接口，便于连接家用电器。逆变器外壳侧面开有通风格栅，使用内置的散热风扇加速空气流通，降低温升。下面就带来这款逆变器的拆解，看看内部的设计和用料。
倍思倍益充超级硅车载逆变器500W开箱
包装盒正面印有Baseus、产品名称、外观和500W。

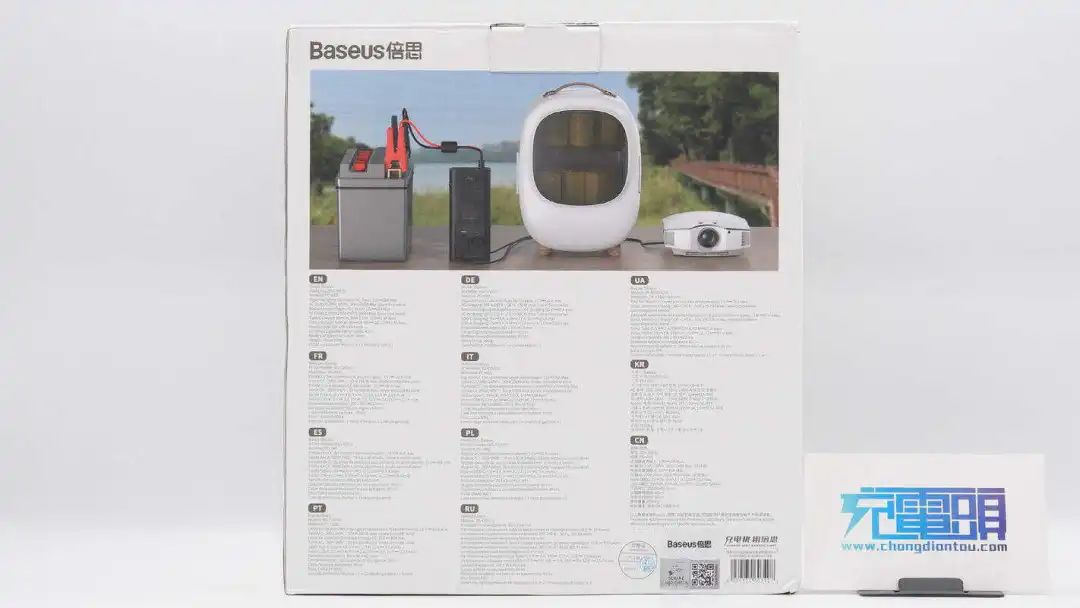

背面印有产品应用场景和多语言规格参数信息。
侧面印有产品包装内容，包括倍思 超级硅车载逆变器、点烟器转接线、电瓶夹转接线、收纳袋和说明书。

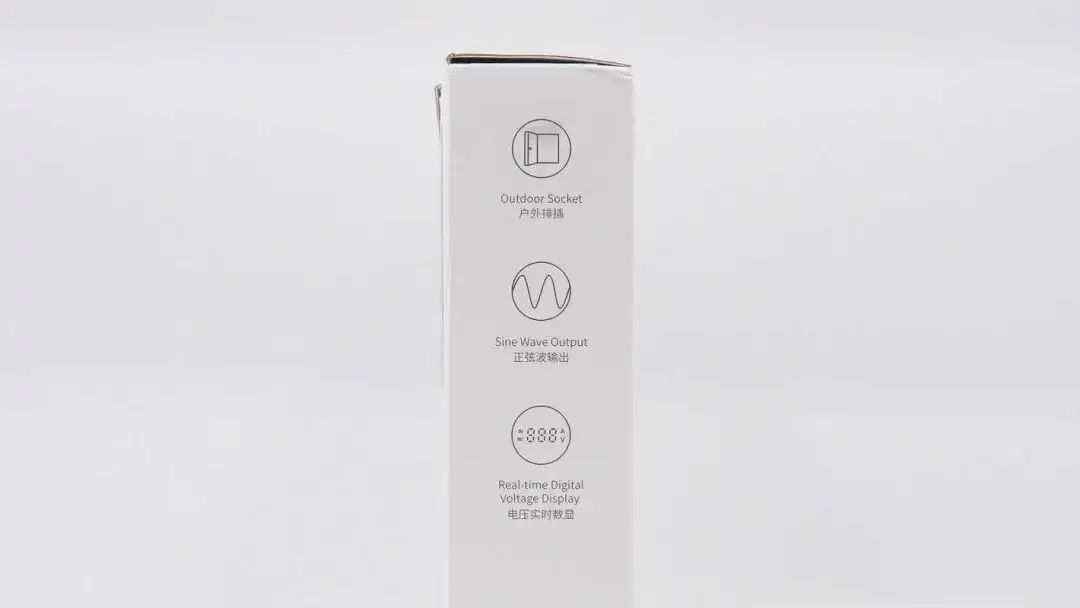

另一侧是产品三大卖点：户外排插、正弦波输出、电压实时数显。

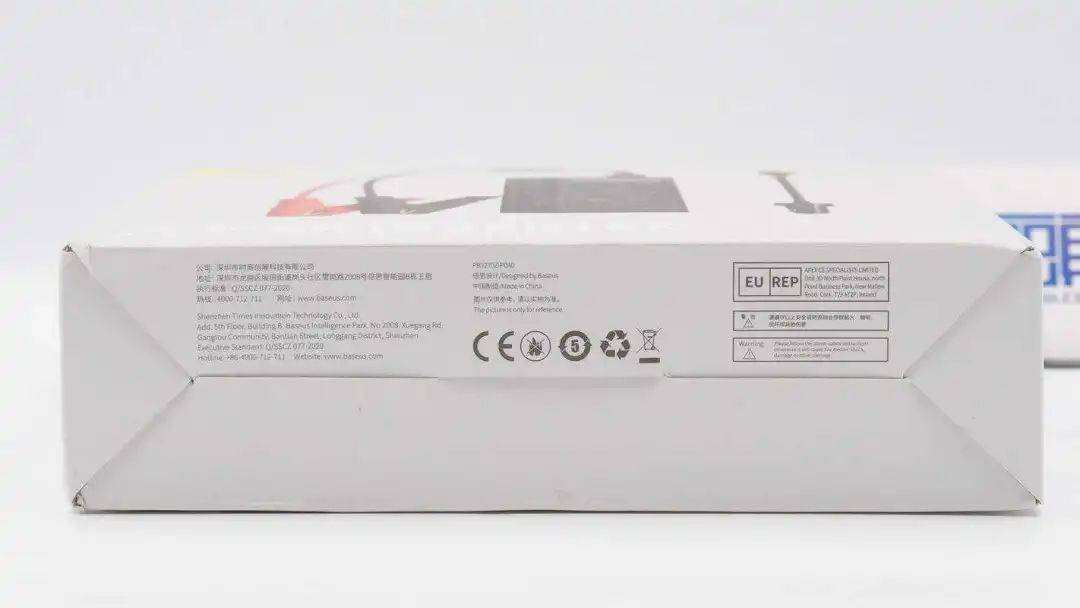

底部是商家相关信息。

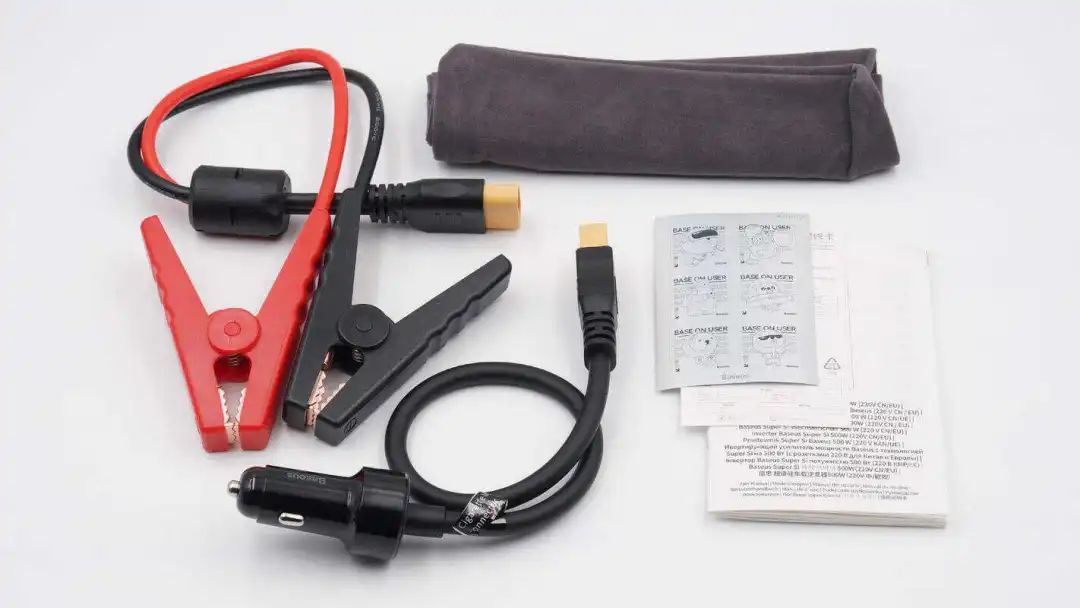

包装内配件一览。

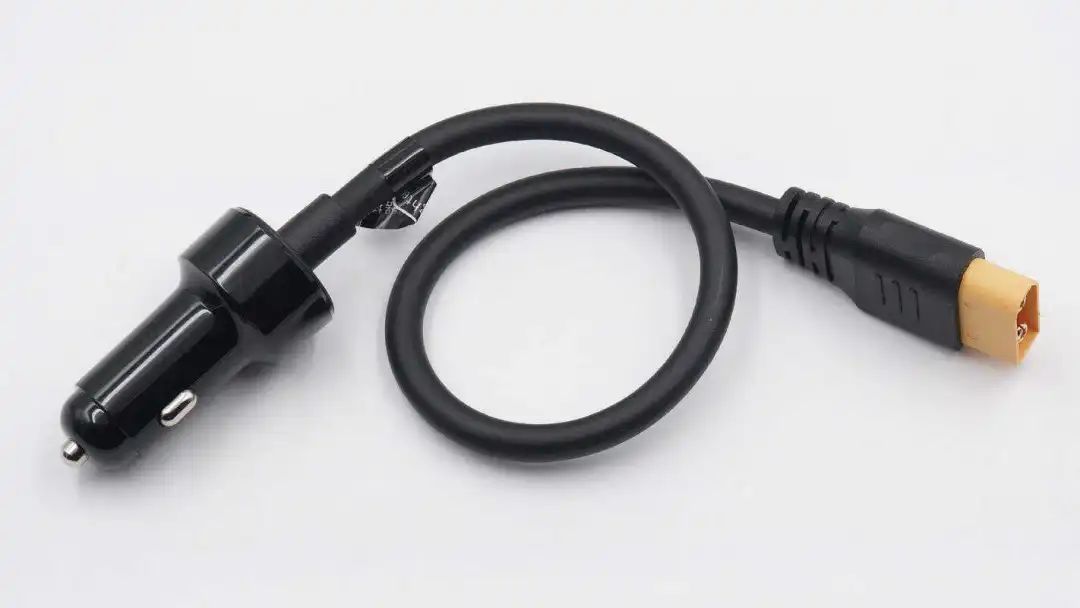

点烟器转接线一览，输入输出端以及线缆一体式设计。

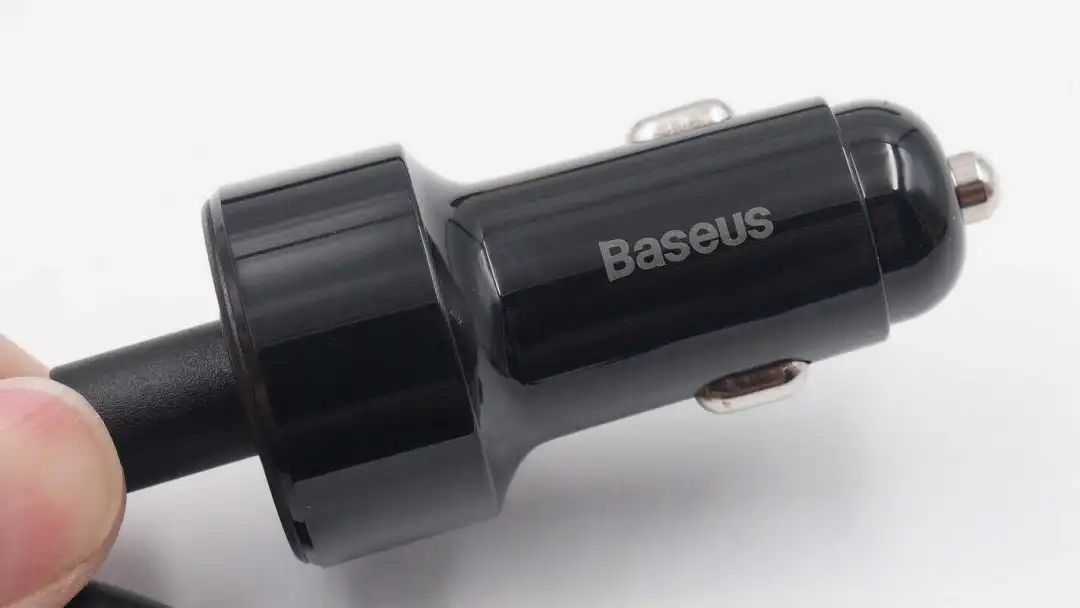

输入端造型和一般车充一样，外壳高光亮面处理，一面印有Baseus品牌。
另一端外壳上设计有三排凸齿，方便插拔。

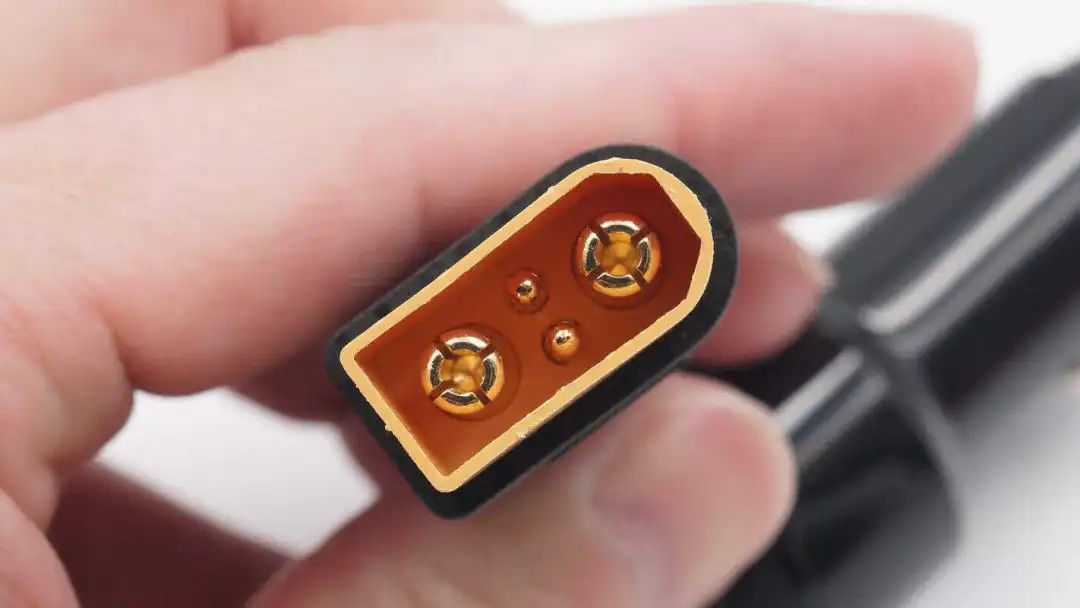

车充插头内部有识别针脚，用于识别输入，将输出功率降低为150W。

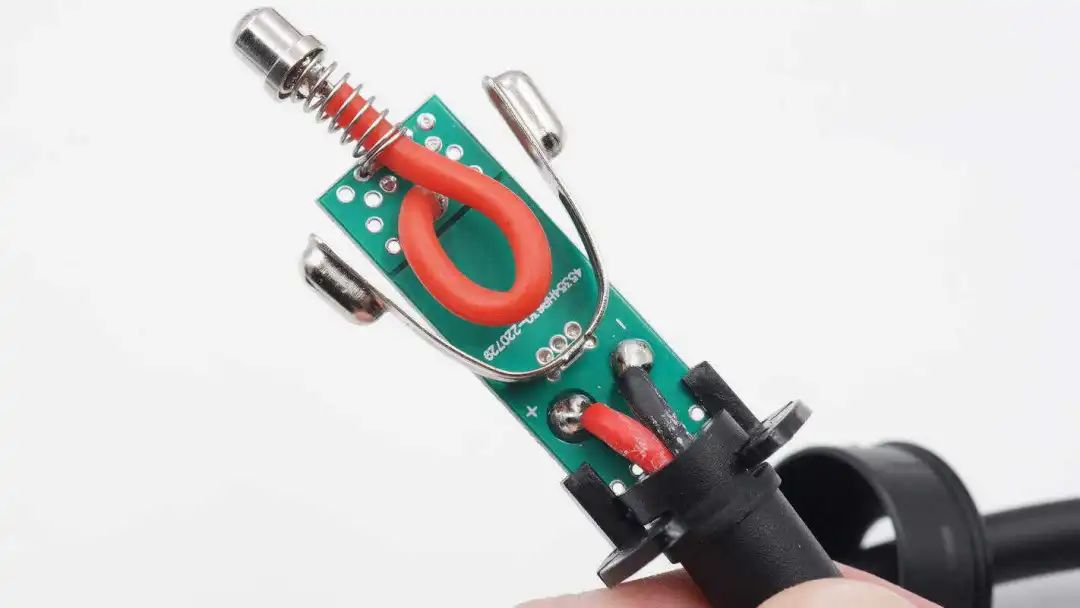

点烟器转接线输入端外壳拆开，其实内部并无特殊设计，小板上仅焊接正极红色导线、负极弹片以及输出红（正）黑（负）导线，而设计这么个车充造型，正如配件名称那样，目的是适配点烟器进行使用。

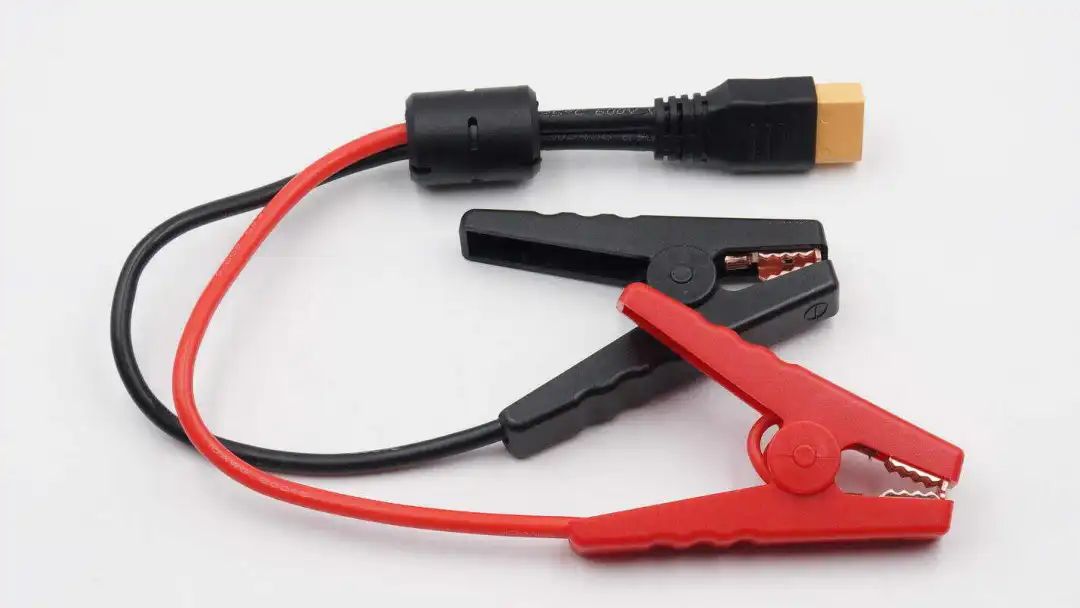

电瓶夹转接线一览，两个夹头包括对应连接线分别为红黑配色，与生活中一般印象一样，红色代表正极，黑色代表负极，方便区别使用。

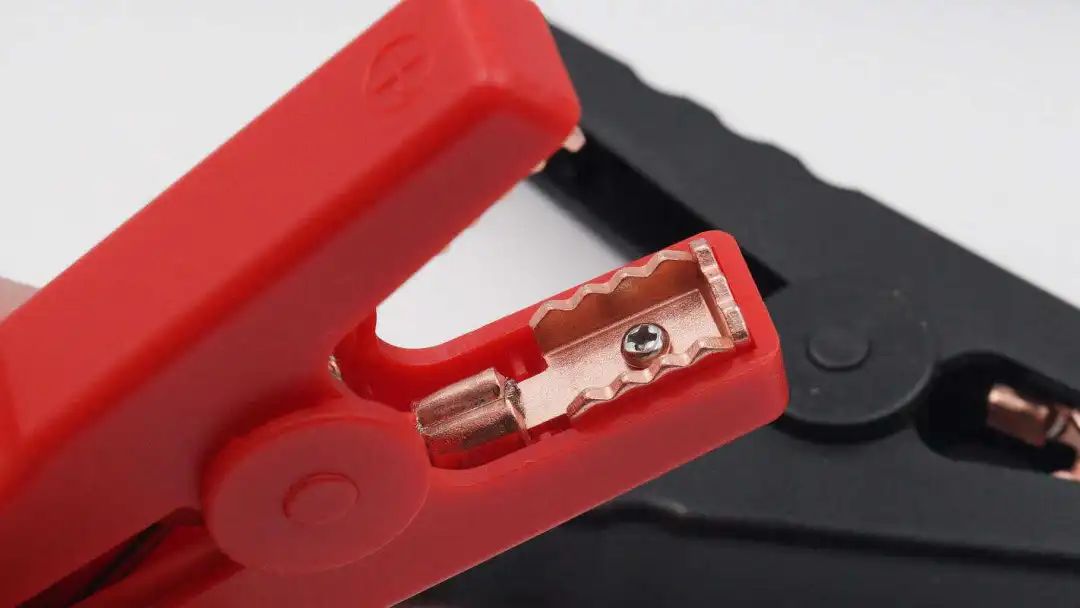

不仅如此，夹头上也设计有＋、-分别代表正极和负极符号，夹头内部金属片采用纯铜，导电性更好。

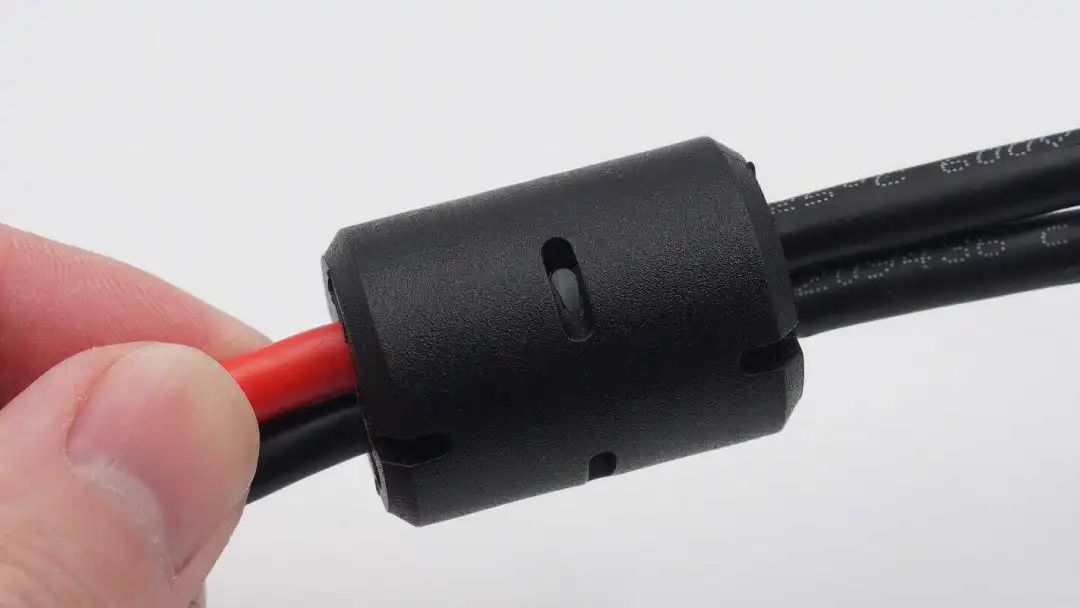

线身上设有抗干扰铁氧体磁珠。

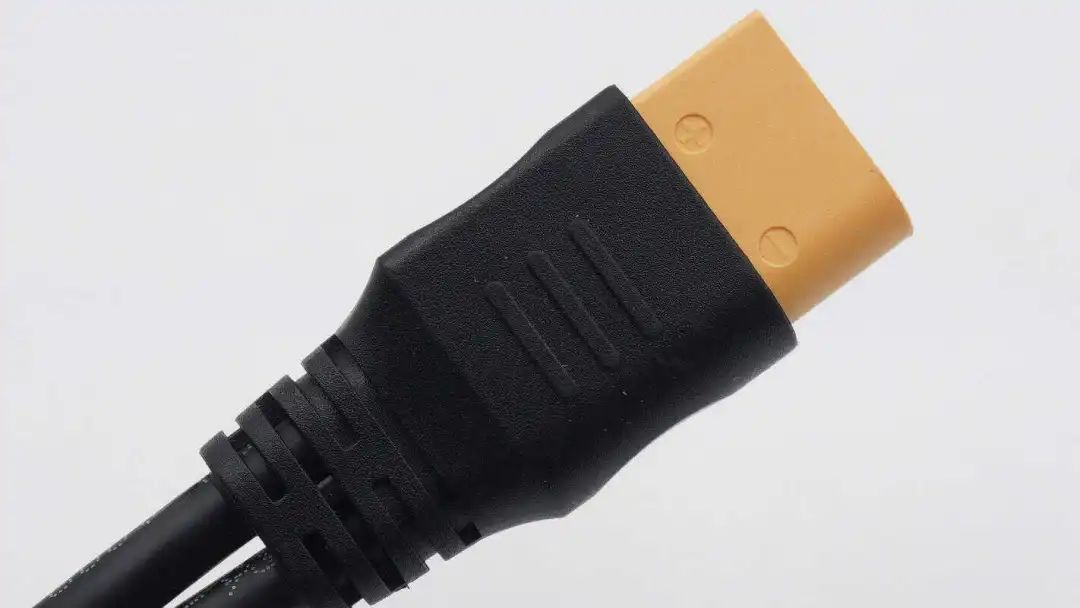

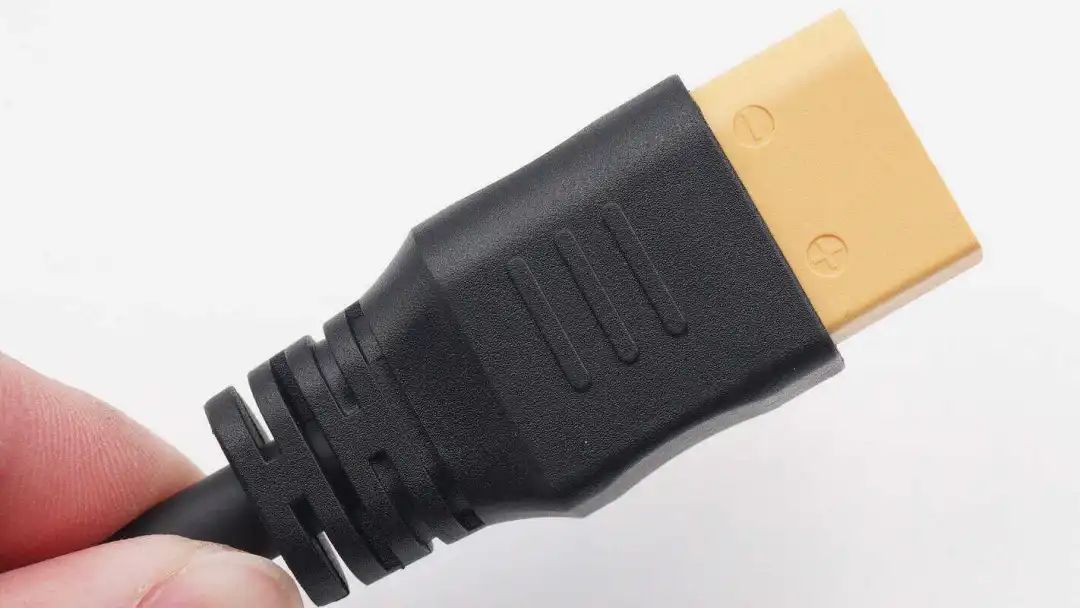

另一端线头外壳上也设计有凸齿，方便插拔。

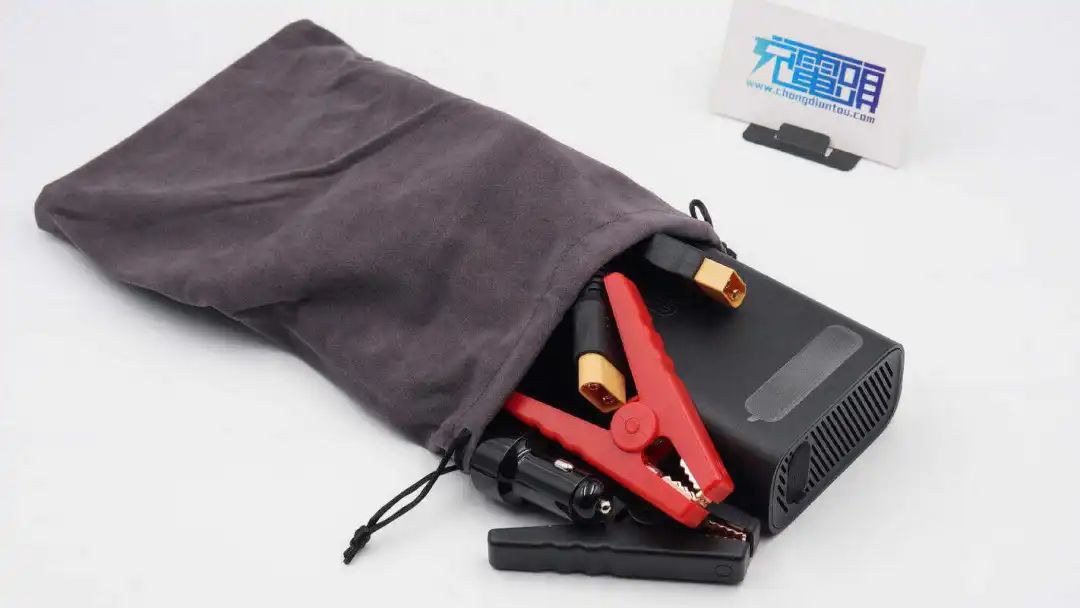

附带的收纳袋可以拿来同时装倍思超级硅车载逆变器、点烟器转接线和电瓶夹转接线，方便携带。

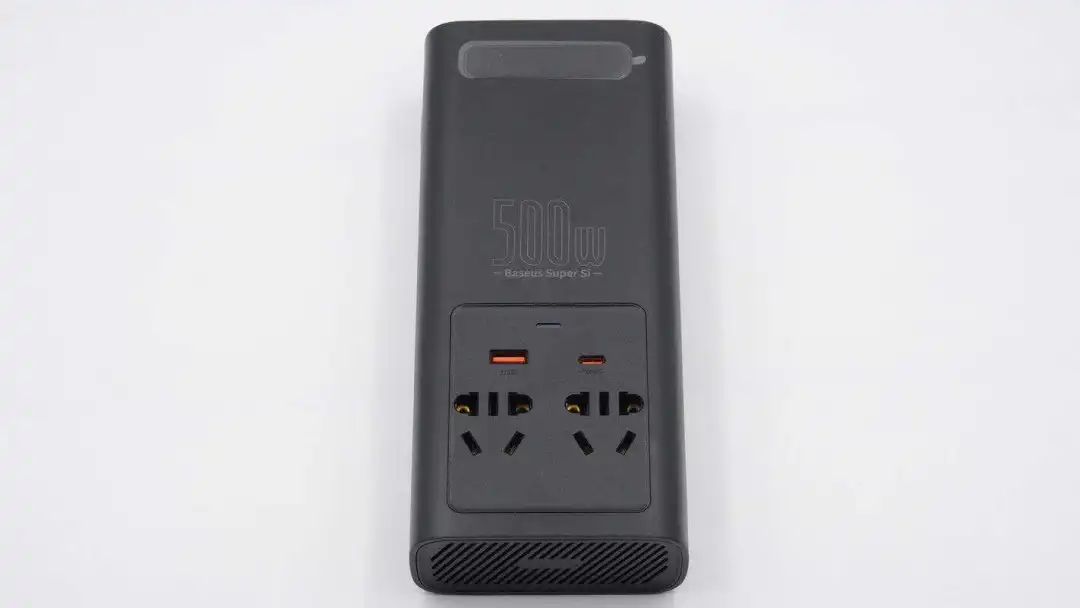

倍思超级硅车载逆变器采用和一般充电宝一样的长方体造型设计，机身外壳磨砂抗指纹，两侧过渡圆润。机身正面上方设有数显屏，贴有防刮膜保护，中间区域印有500W以及Baseus Super Si。

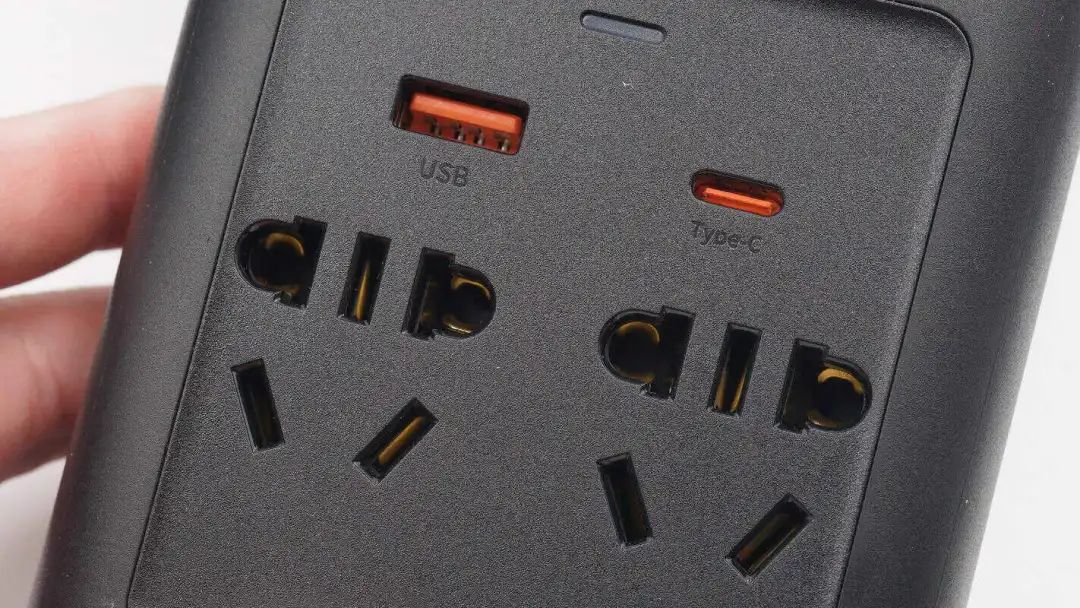

下方设有指示灯、1A1C双USB接口以及中/欧规 3+2组合插口。

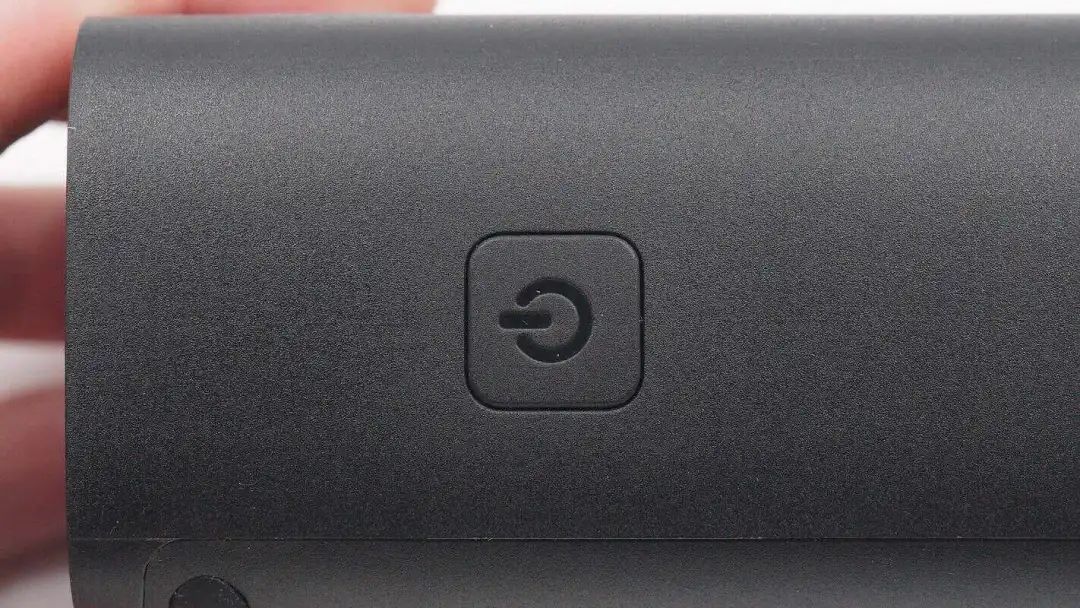

机身一侧设有开关键。

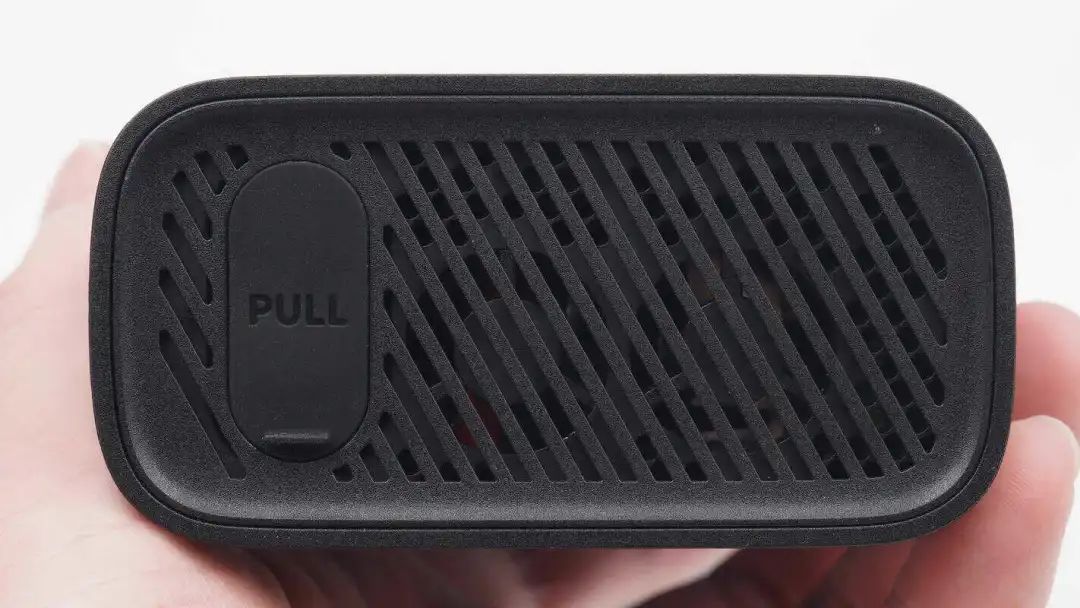

产品顶部散热窗口设计，可见内置散热风扇帮助主动散热。

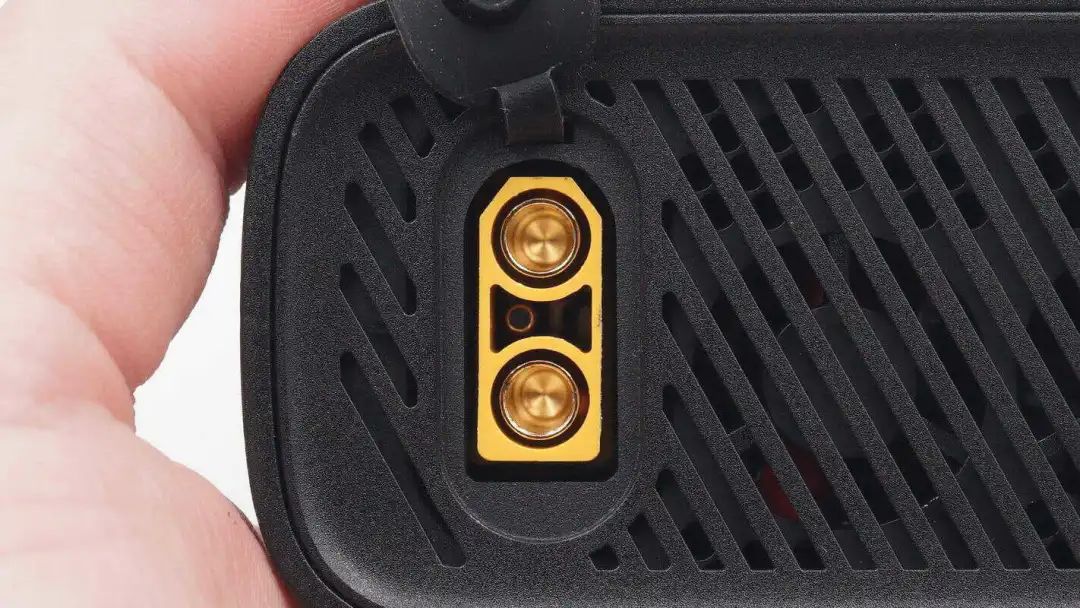

左侧胶塞下是XT90接头插口，通过配件连接使用。

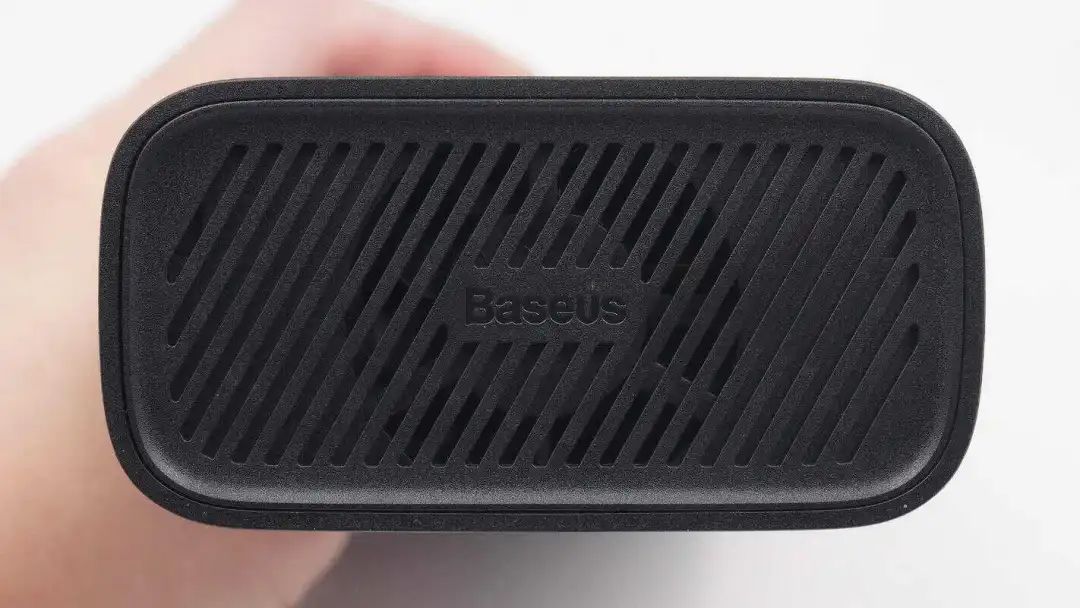

底部也设有散热窗口和风扇，中心外壳上有Baseus品牌。

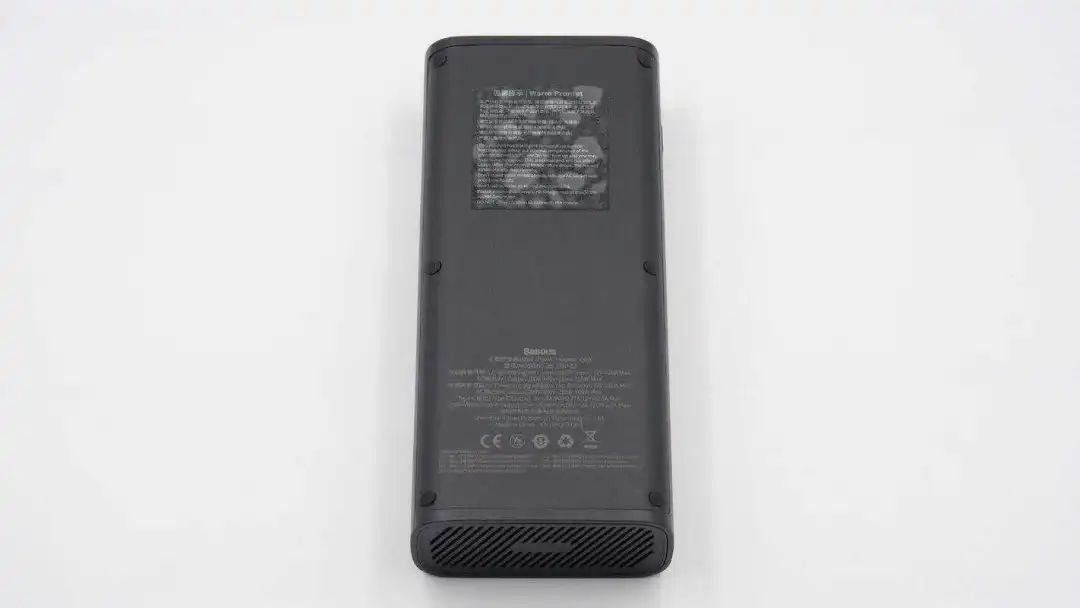

机身背面有产品使用温馨提示和规格参数。

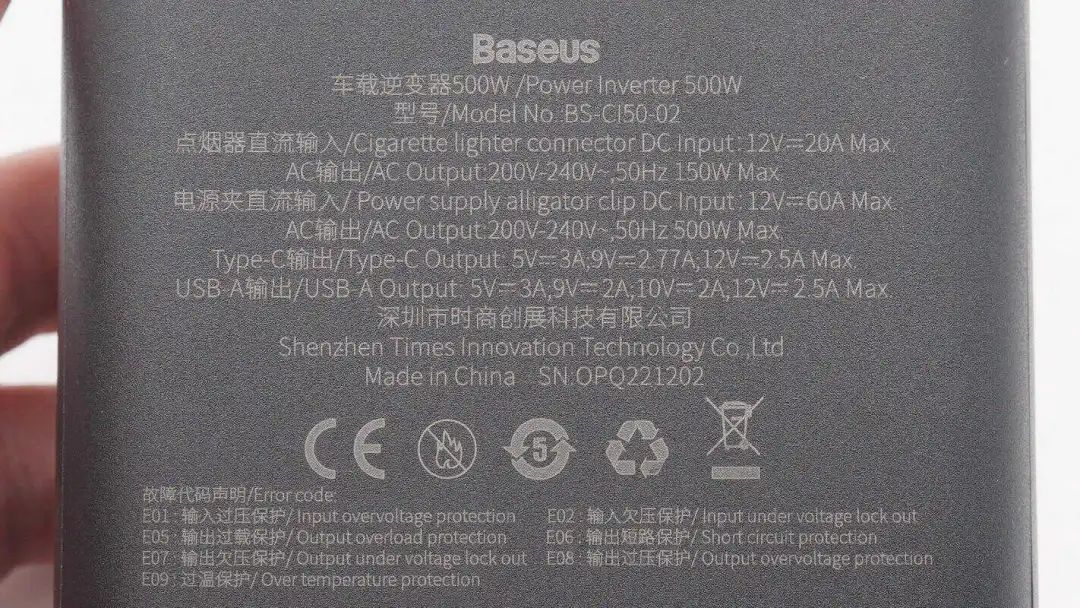

产品参数特写
产品名称：车载逆变器500W
型号：BS-CI150-02
点烟器直流输入：12V20A Max
AC输出：200-240V~，50Hz 150W Max
电源夹直流输入：12V60A Max
AC输出：200-240V~，50Hz 500W Max
Type-C输入：5V3A、9V2.77A、12V2.5A Max
USB-A输出：5V3A、9V2A、10V2A、12V2.5A Max
深圳市时商创展科技有限公司
产品通过了CE认证。

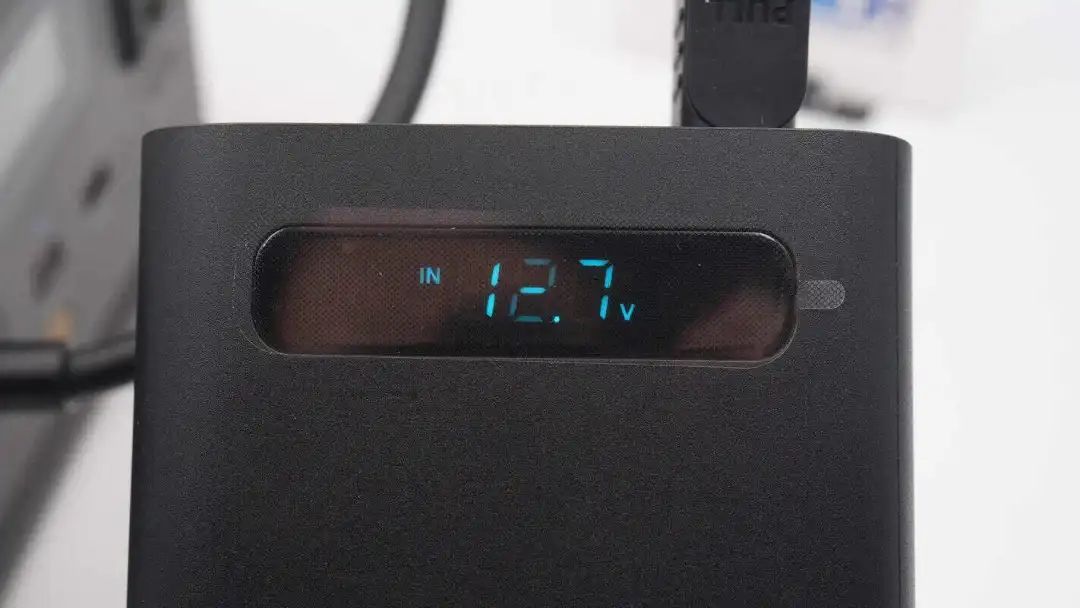

通过点烟器转接线连接户外电源，显示屏上输入电压线身为12.7V。

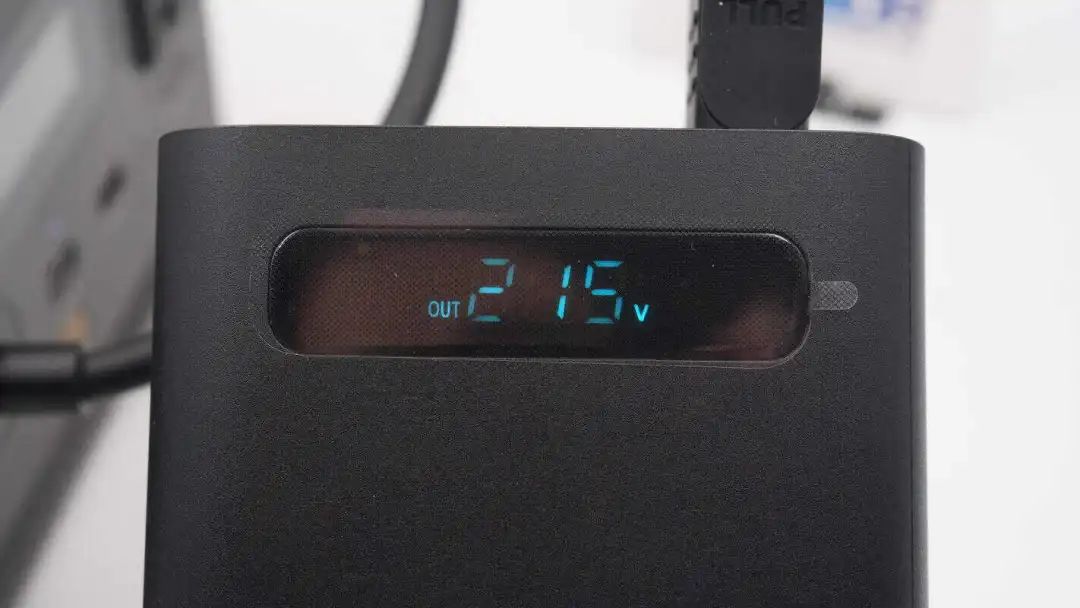

输出电压显示为215V，输入输出电压显示动态切换。

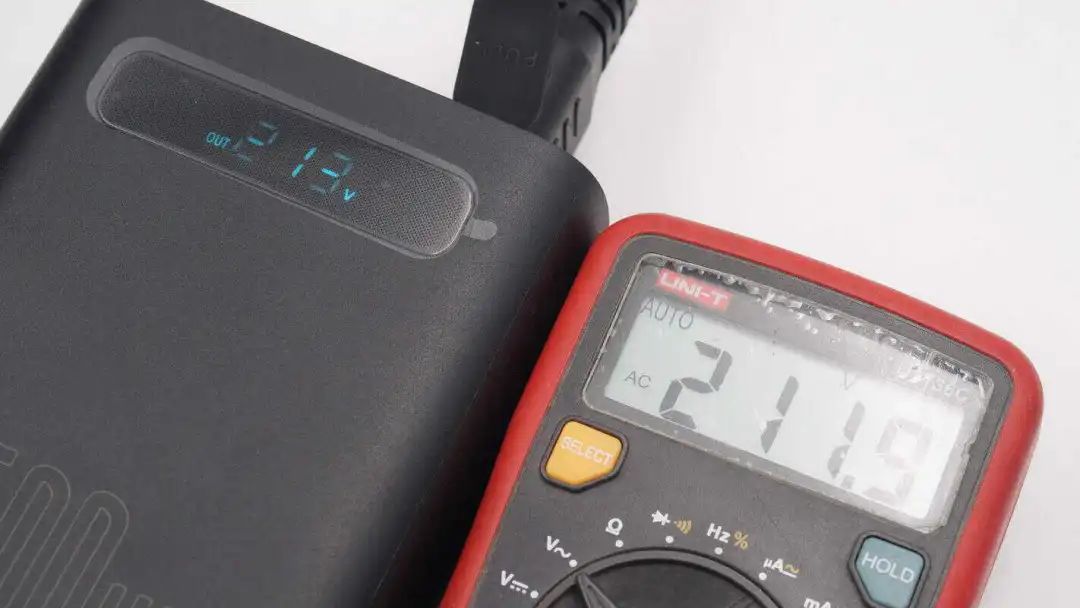

使用万用表测得输出电压为211.9V，与显示屏上的213V相差不大，证明显示可靠。

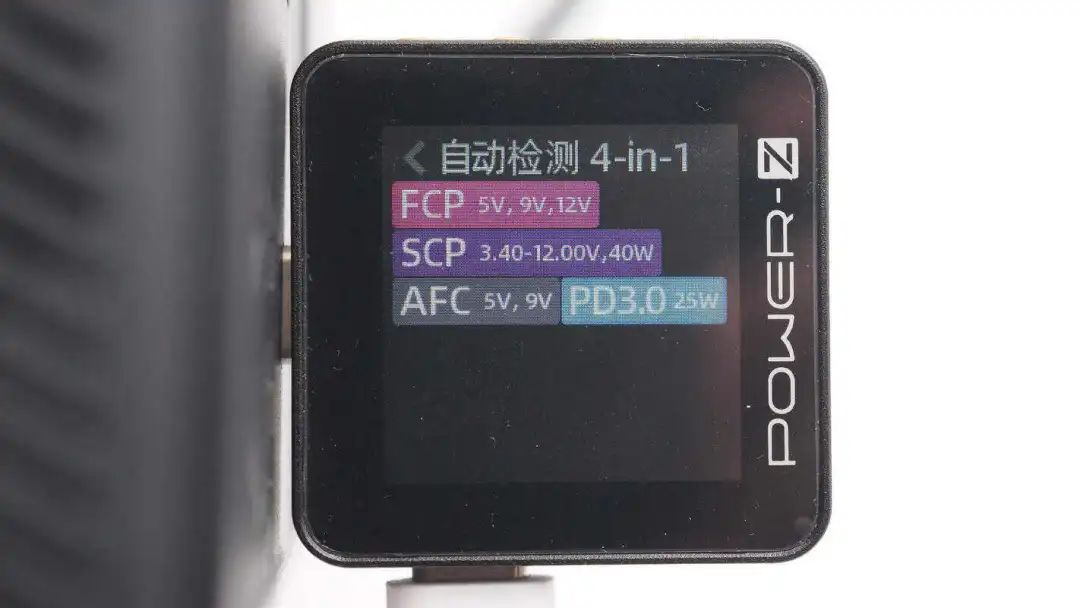

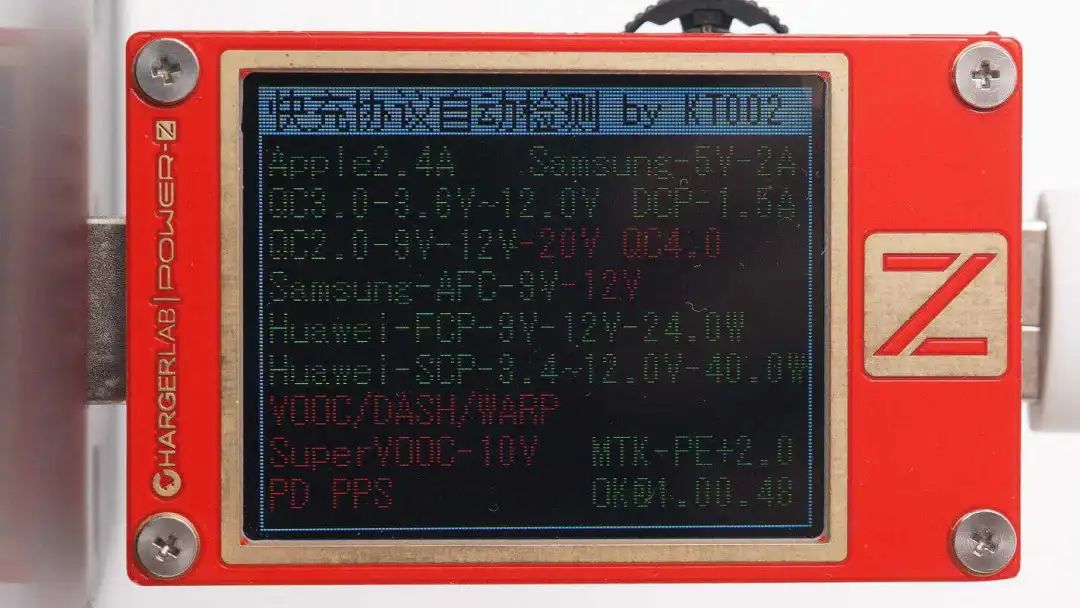

使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、PD3.0充电协议。

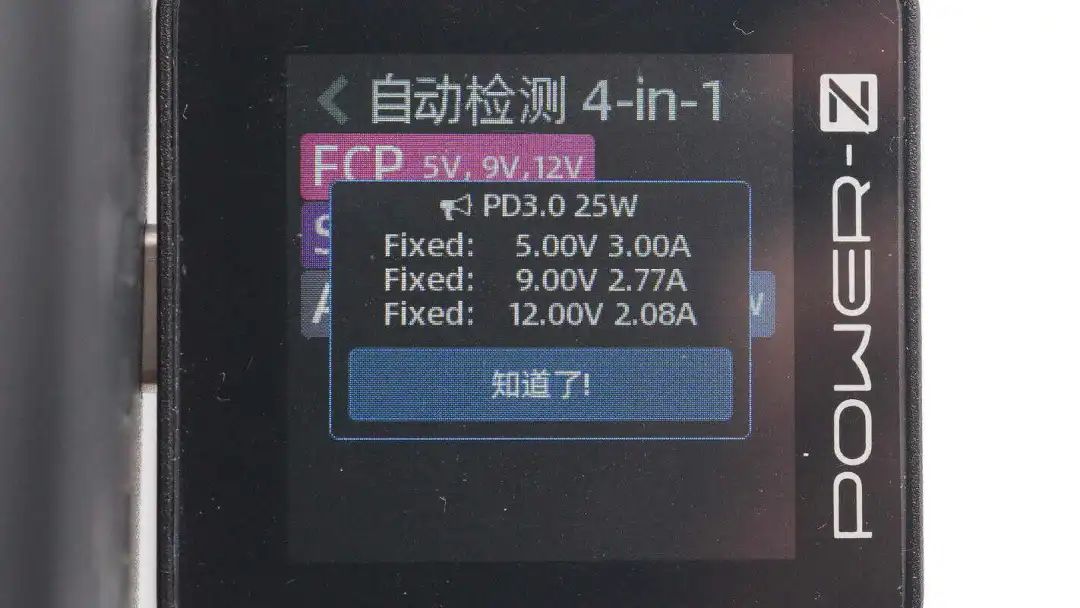

并且PDO报文显示具备5V3A、9V2.77A、12V2.08A三组固定电压档位。
测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
倍思倍益充超级硅车载逆变器500W拆解
看完了倍思这款车载逆变器的开箱和测试，下面就进行拆解，看看内部的设计和用料。

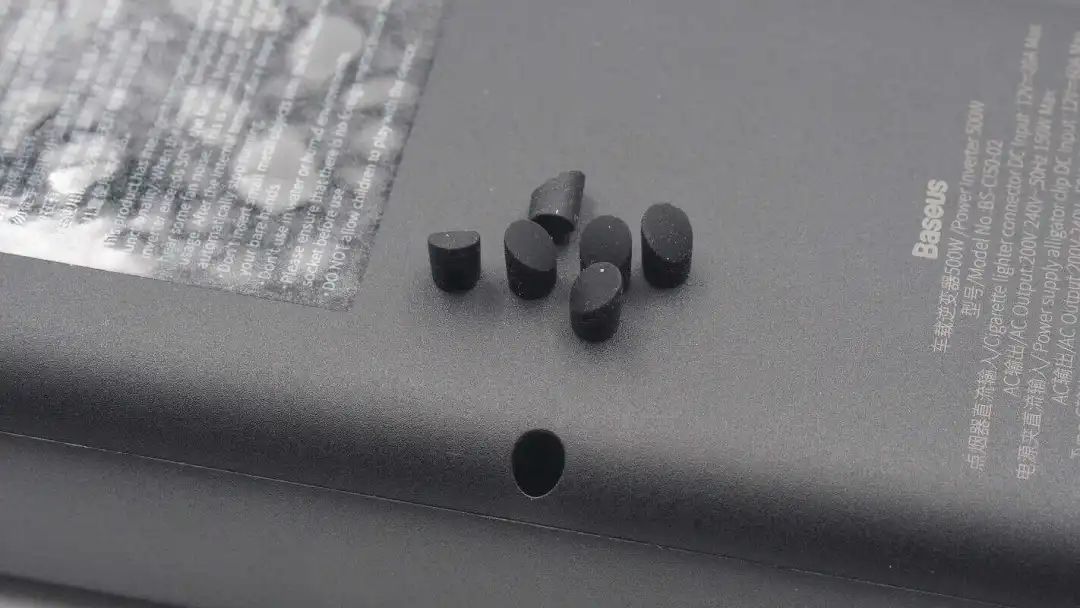

逆变器外壳通过螺丝固定，螺丝孔通过橡胶塞密封装饰，图中橡胶塞已经取出。

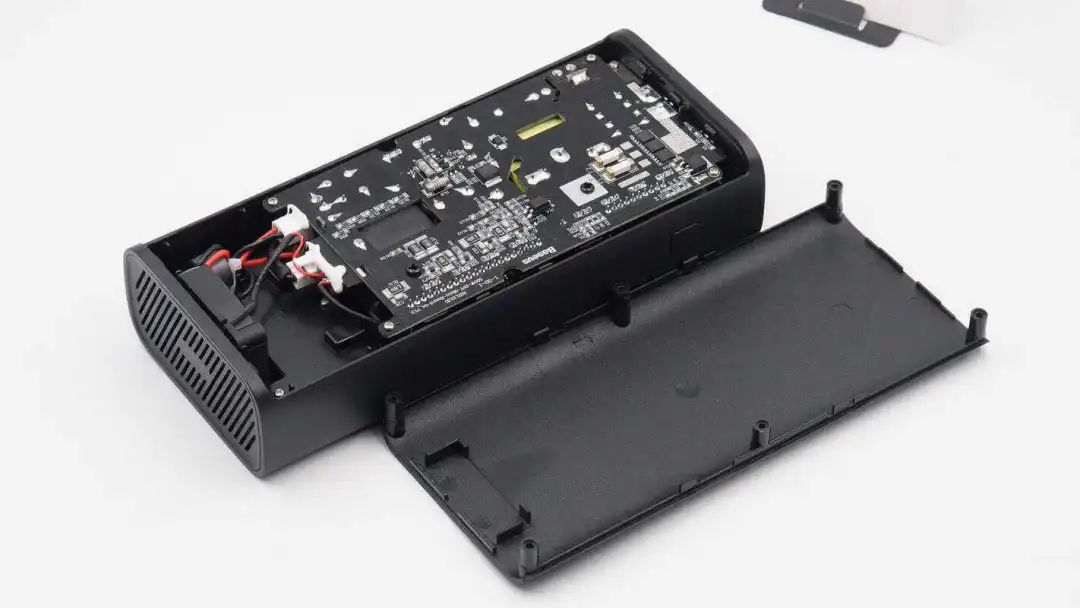

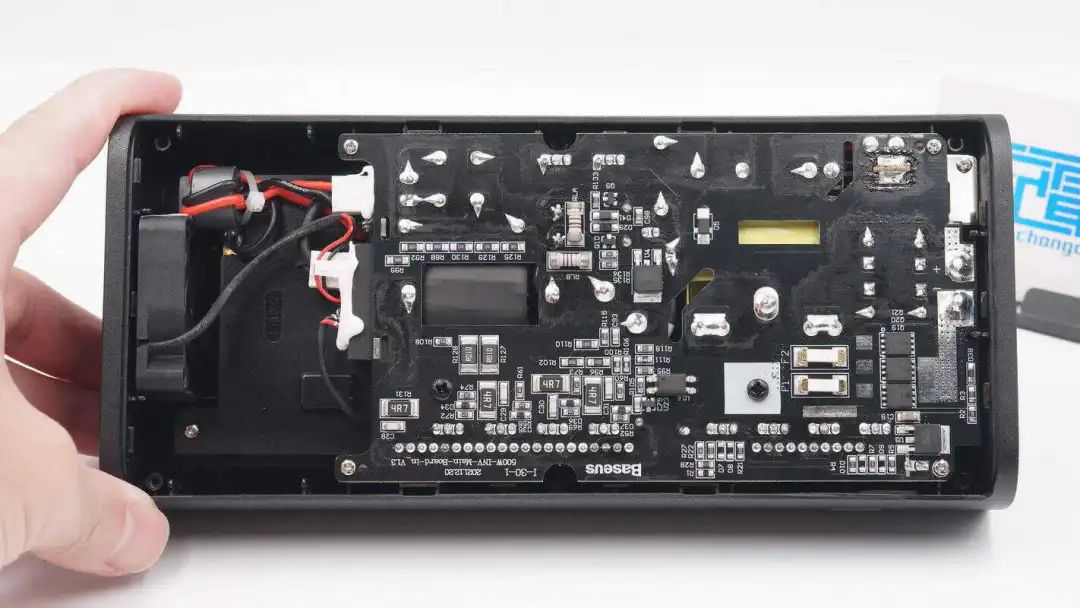

拧开螺丝拆开逆变器外壳，漏出内部PCBA模块。
内部PCBA模块一览，通过螺丝固定。

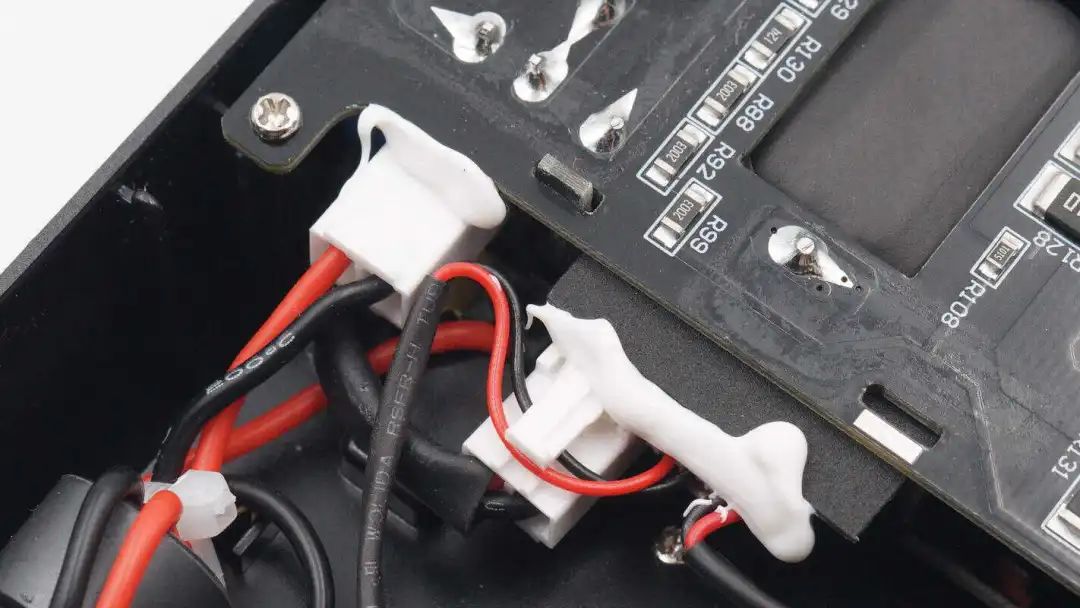

三个连接器分别为逆变交流输出，直流输入和风扇供电线。其中直流输入和风扇供电线连接在垂直的小板上，并通过麦拉片与逆变器PCB绝缘。

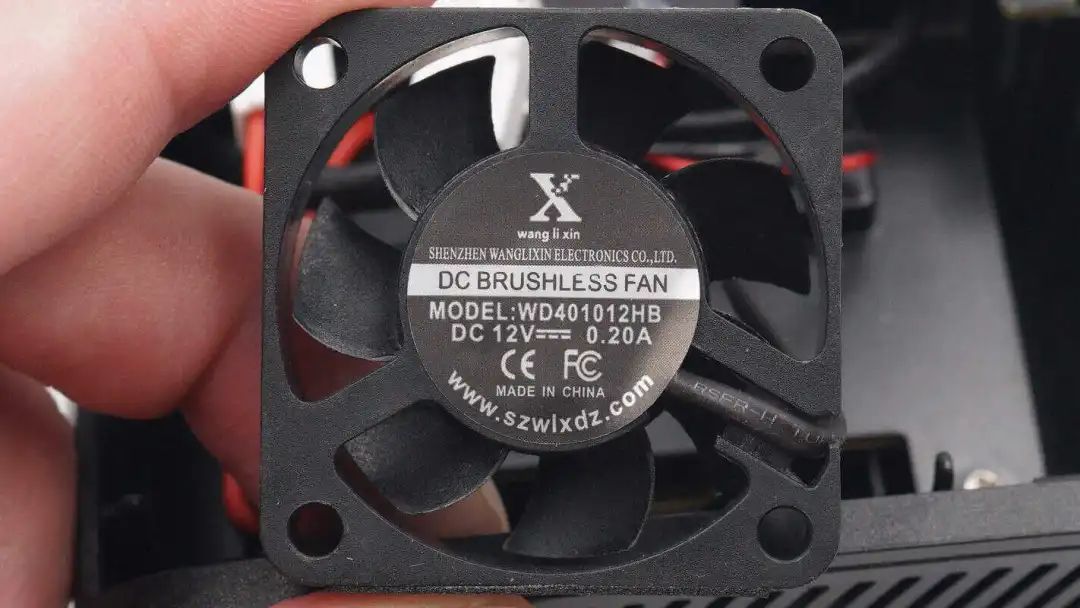

逆变器内置散热风扇为4010规格，12V 0.2A，来自深圳旺利鑫电子。

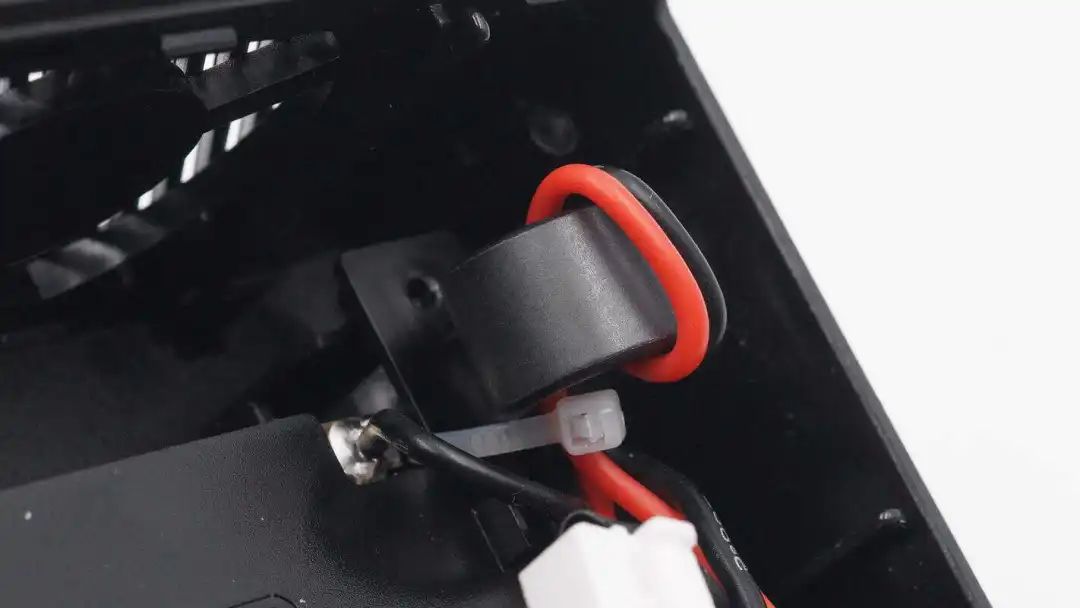

逆变输出导线穿过磁环滤除干扰。

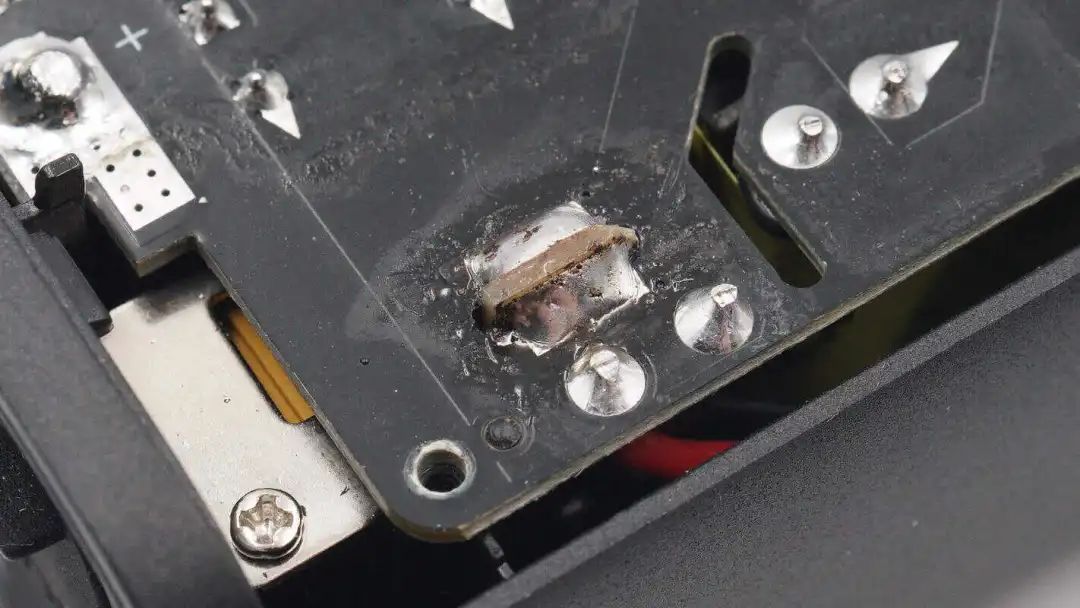

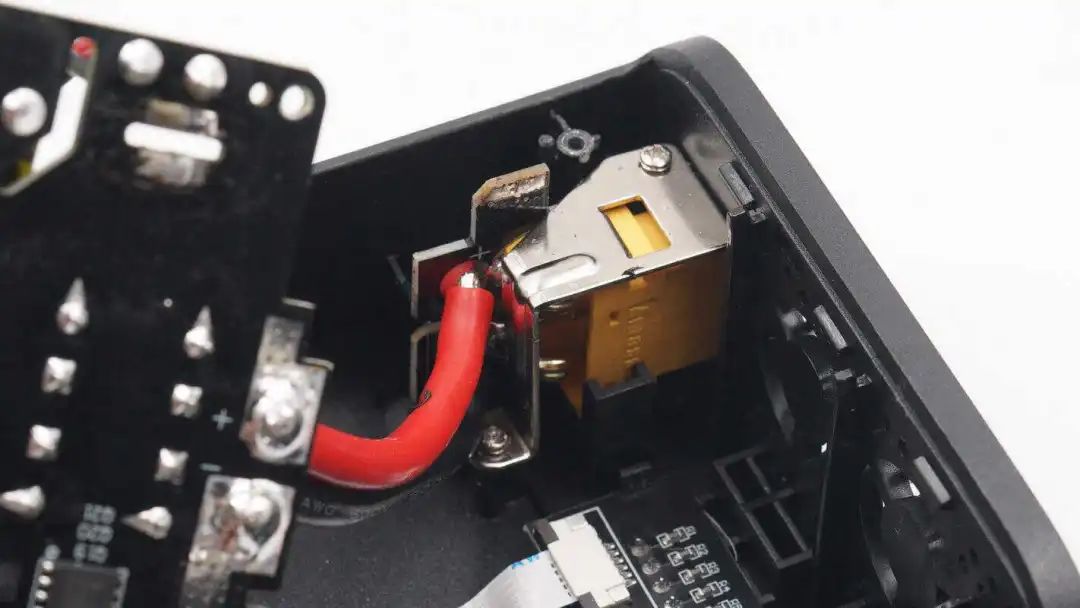

输入端子通过螺丝压板和焊接固定。
焊接分开端子小板和逆变器PCB的连接，继续进行拆解。

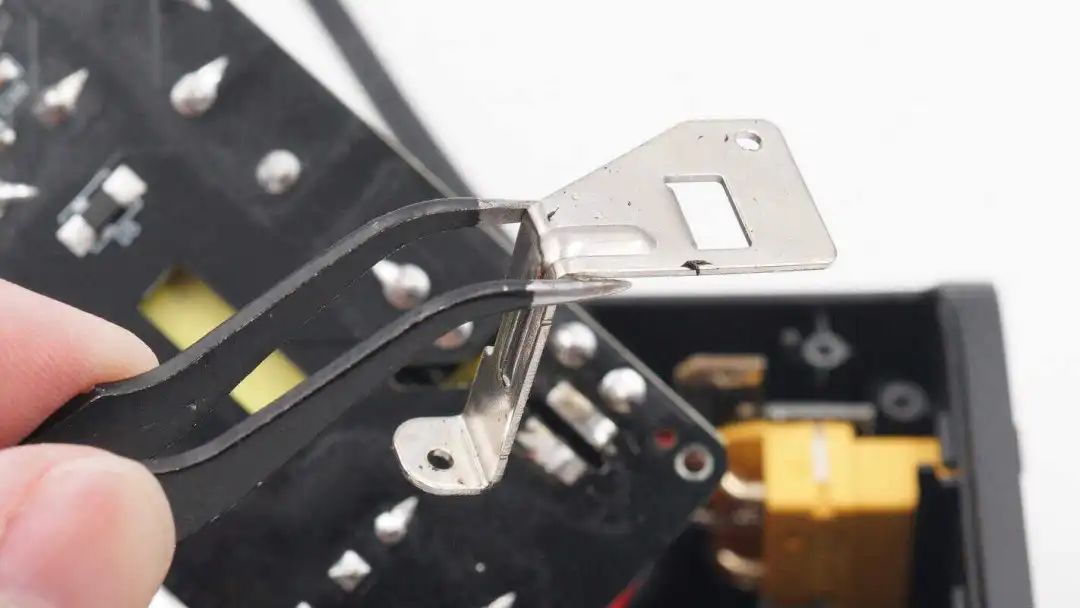

拧开固定螺丝，取下压板。

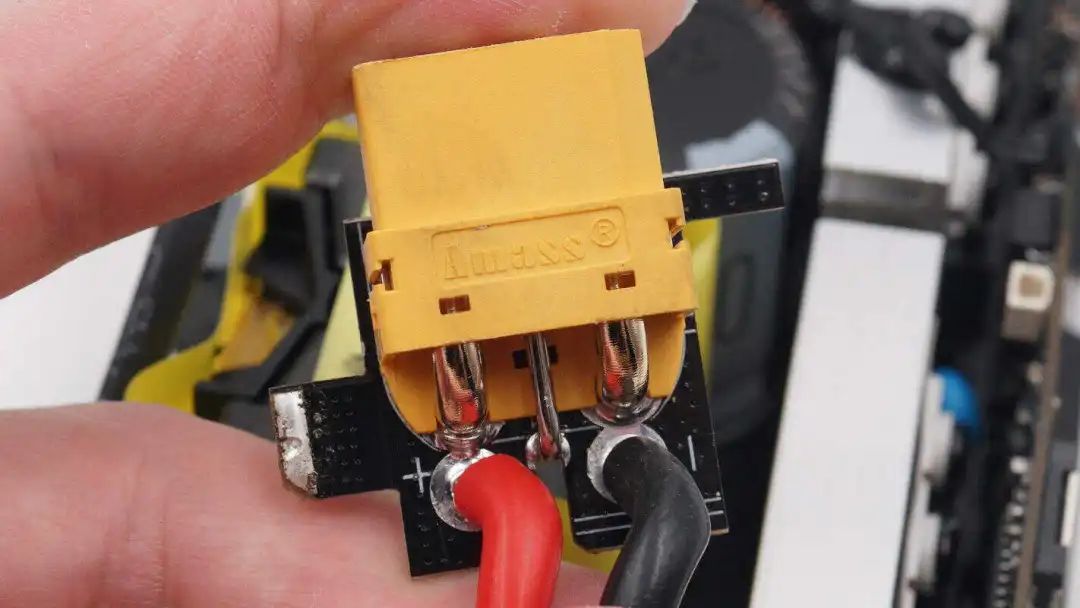

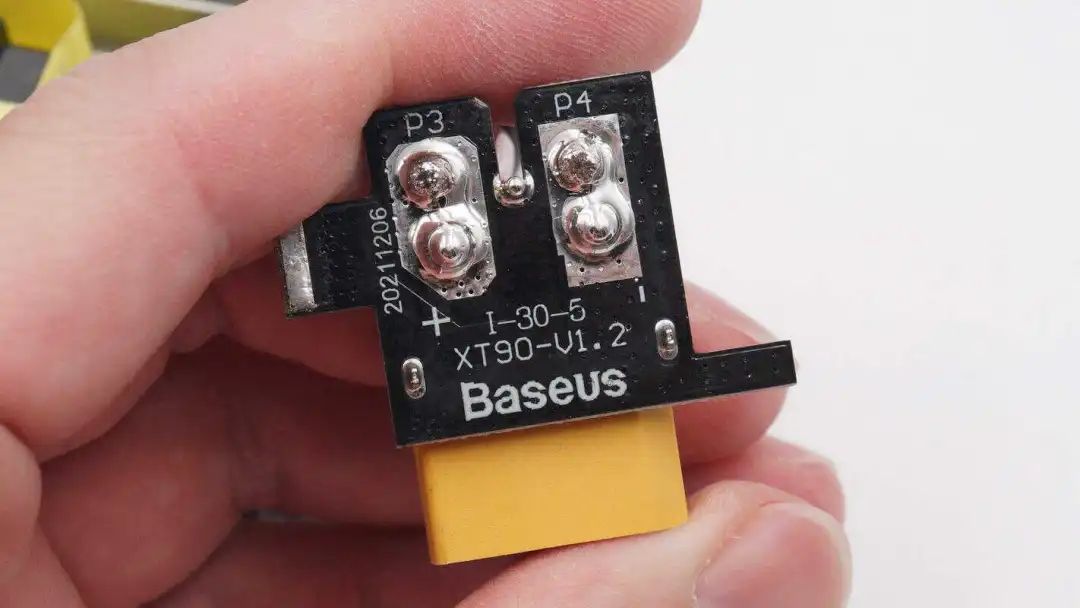

输入XT90母座焊接小板。
小板另一面焊接插座和硅胶线。

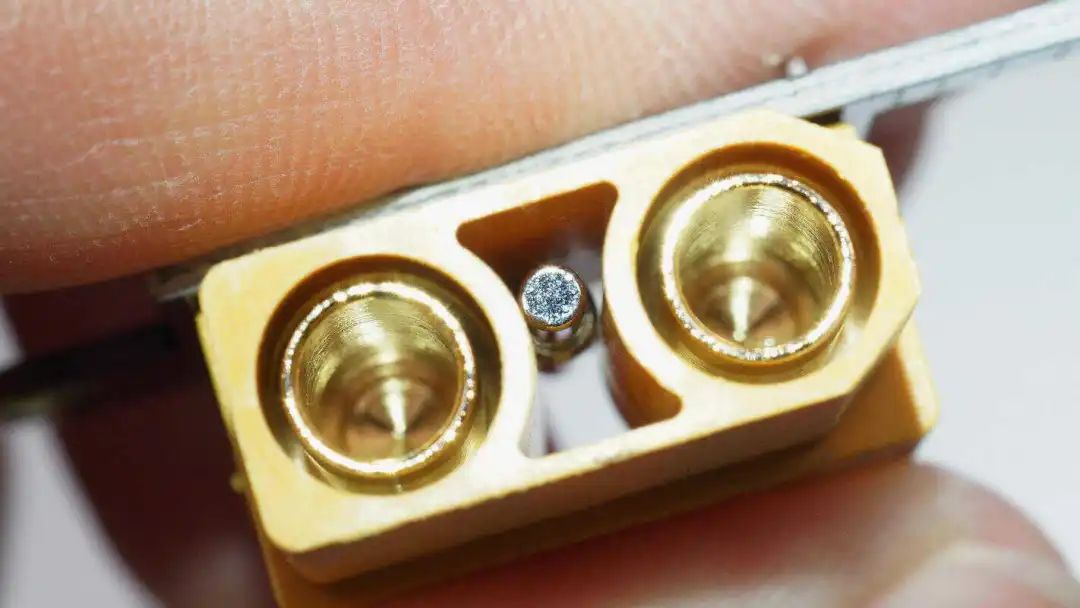

插座内部有识别车充和电瓶夹的铜柱。
侧面小板连接到垂直小板和外壳内部的LED数码管。

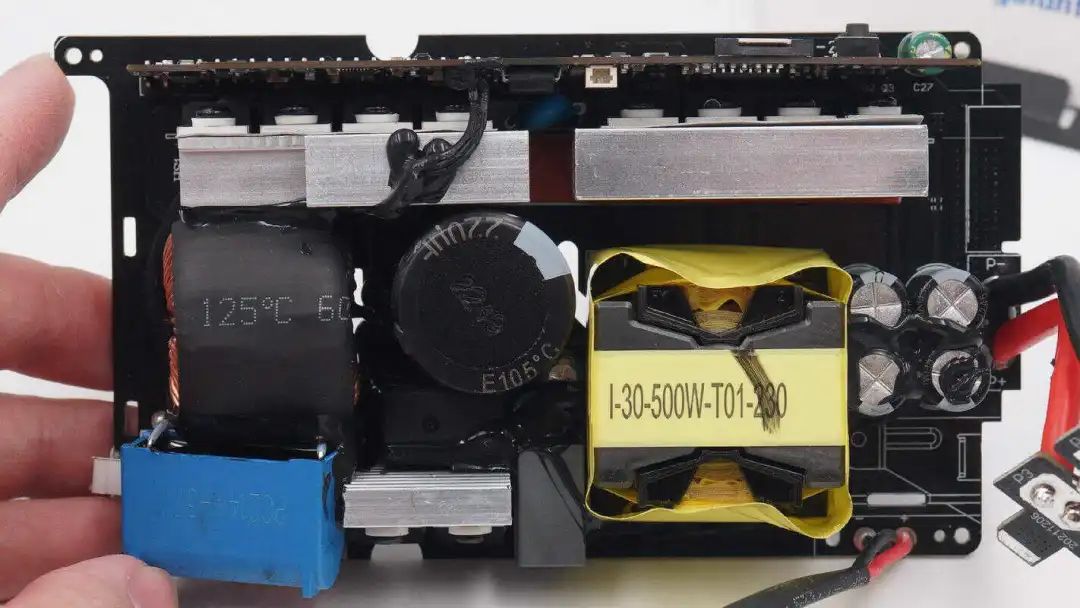

逆变PCBA模块正面一览，顶部焊接一块PCB板用于逆变升压和输出调制，右侧为直流输入端，焊接硅胶线，输入滤波电容，在电容左侧为升压变压器，变压器上方长条形散热片为升压功率管。在变压器左侧为高压滤波电容，电容下方是整流管。左侧长条形散热片用于输出调制管散热。高压滤波电容左侧为输出滤波电感，下方蓝色薄膜电容用于输出滤波。

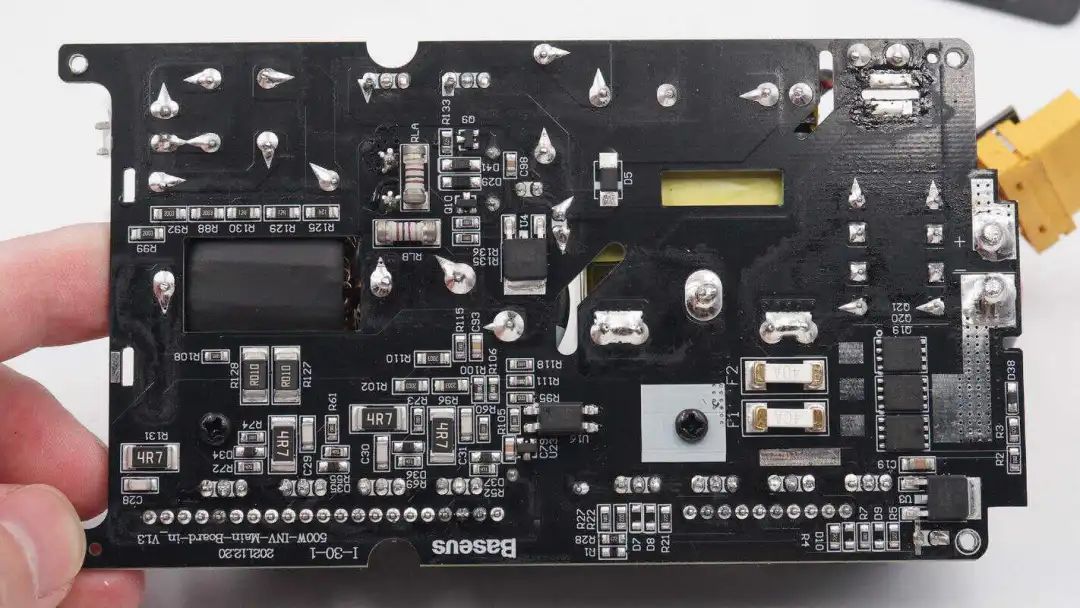

PCBA模块背面焊接输入保险丝，输入控制MOS管，电阻等元件。对应滤波电感的位置镂空降低厚度。

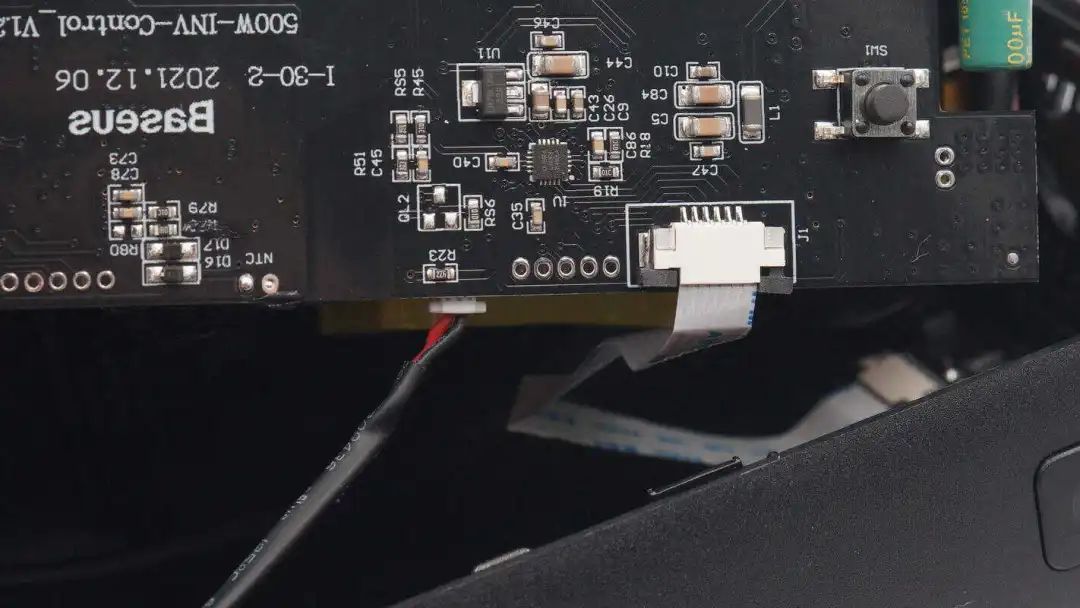

小板背面焊接电源按钮，屏幕接口和用于控制显示的MCU。

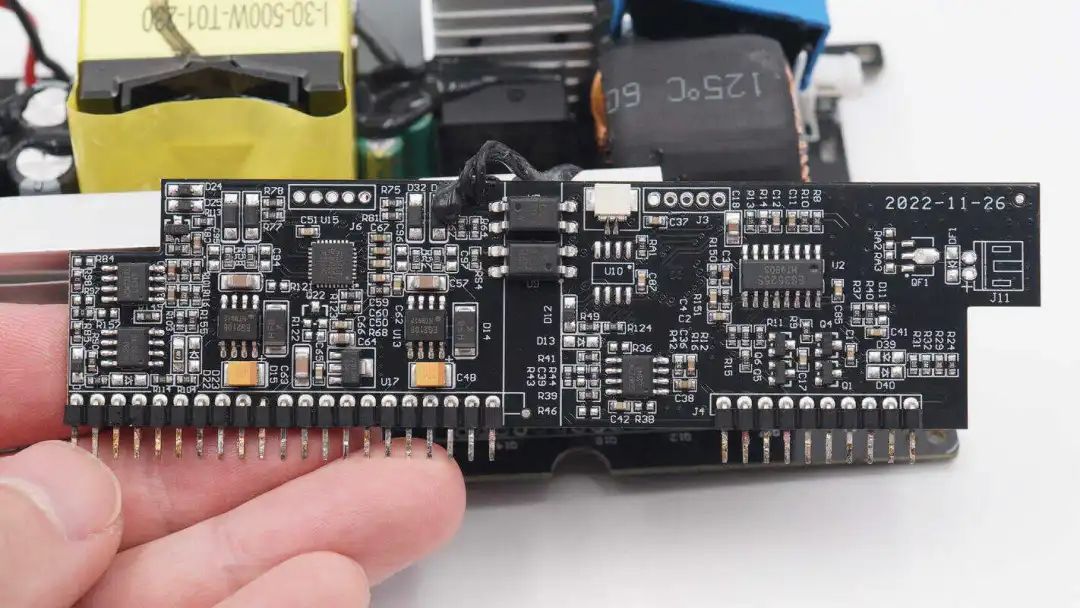

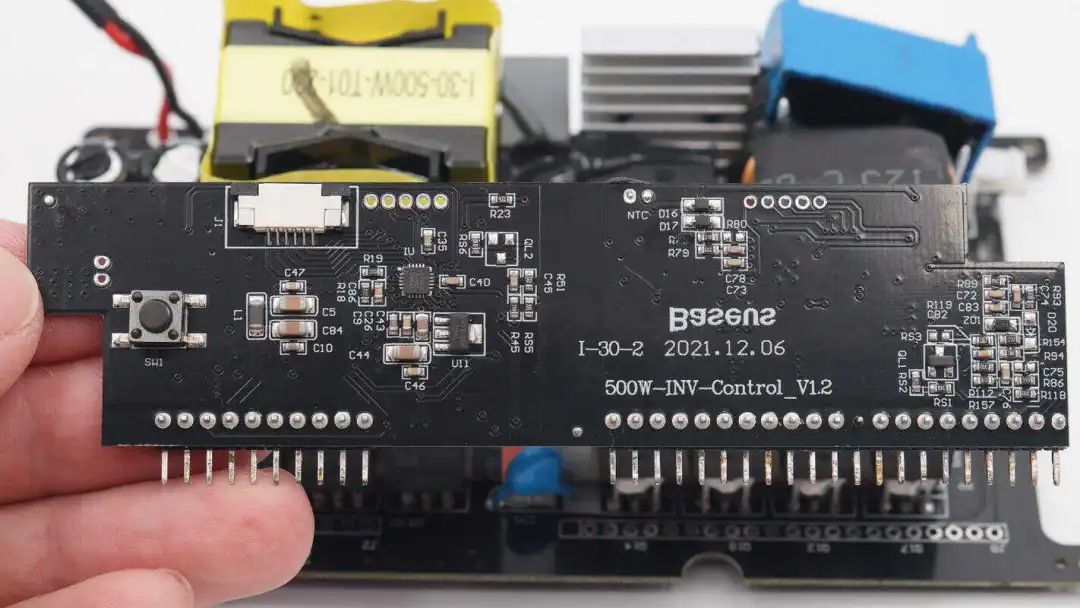

另一面焊接升压控制器，反馈光耦，MCU和运放芯片。

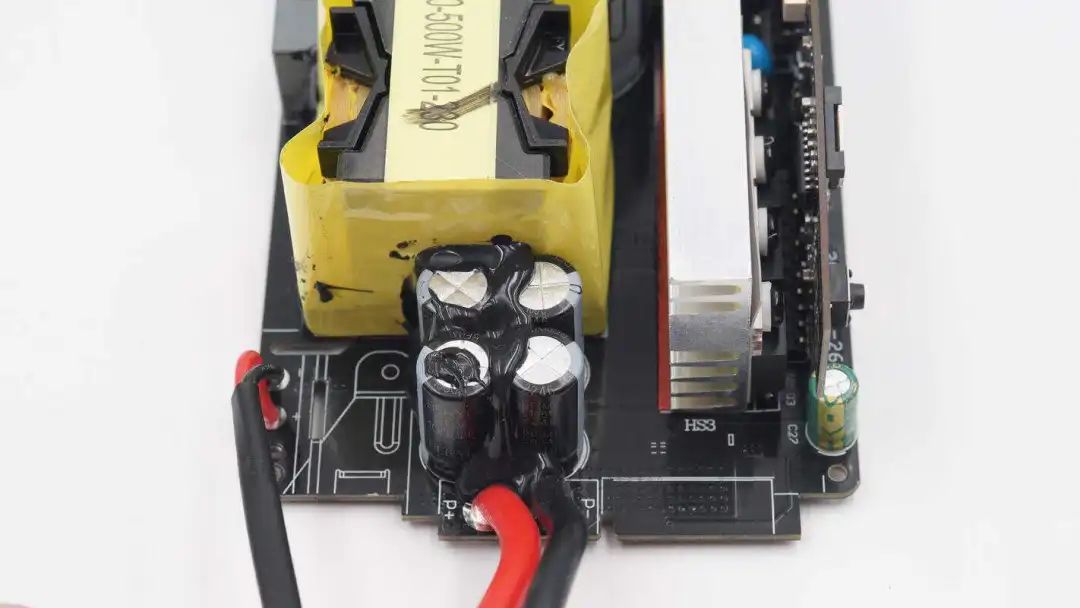

逆变器输入端焊接输入线和滤波电容，涂胶固定，左侧线缆为USB快充模块供电。

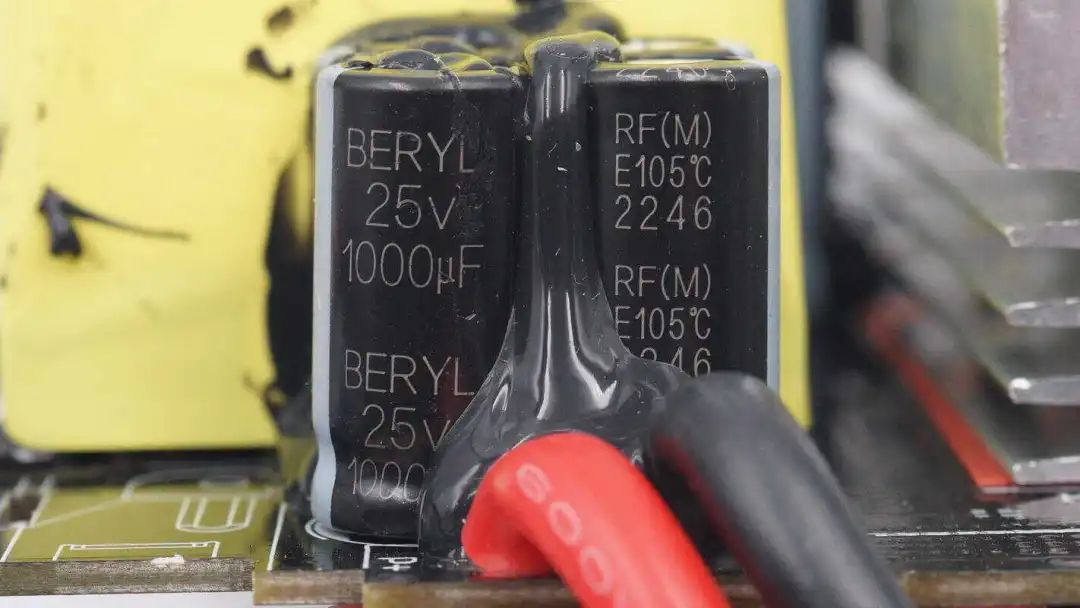

四颗输入滤波电容来自绿宝石，规格为25V1000μF。

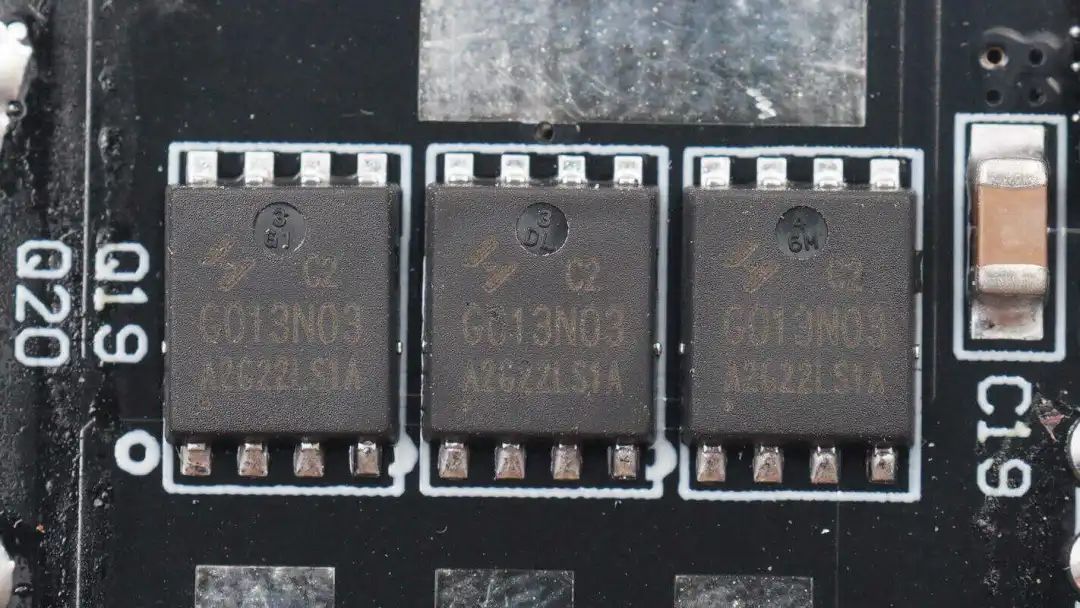

三颗并联的MOS管来自华羿微，型号HYG013N03，耐压30V，导阻1.3mΩ，用于输入控制。

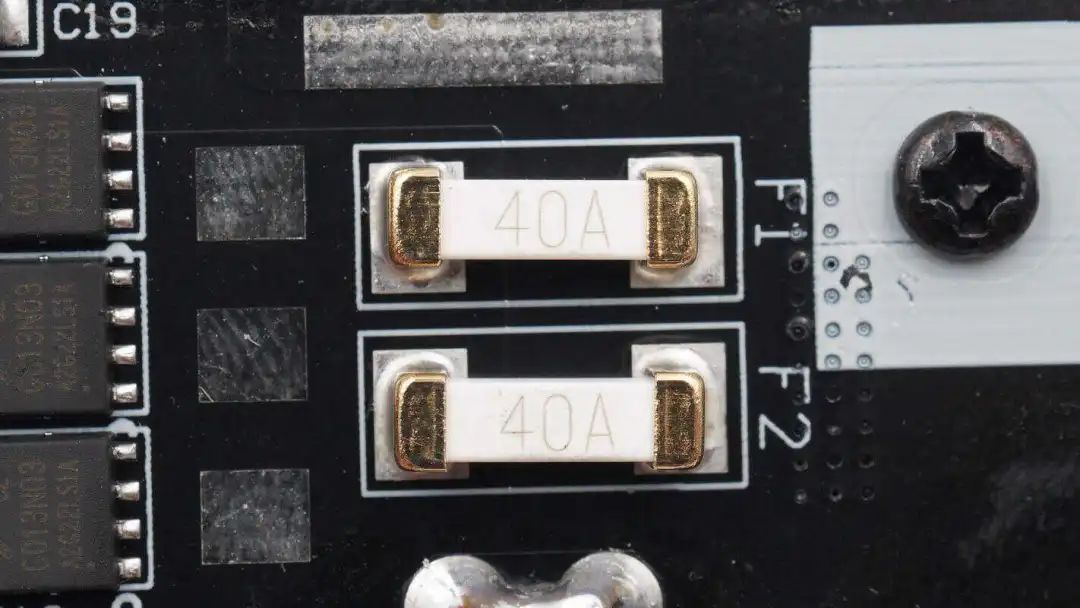

输入端两颗40A贴片保险丝并联，用于过流保护。
输入端焊接一颗稳压芯片，用于为侧面焊接的小板供电。

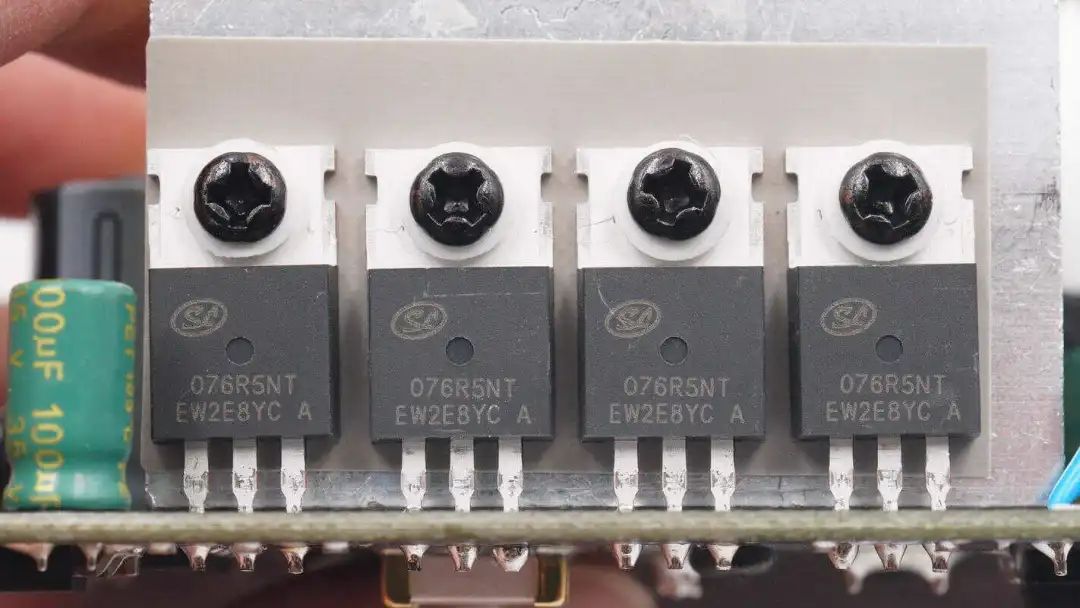

逆变升压管来自士兰微，型号SVG076R5NT，是一颗70V耐压，导阻5.4mΩ的NMOS，四颗组成H桥用于升压。MOS通过绝缘垫片和导热垫固定到散热片上。

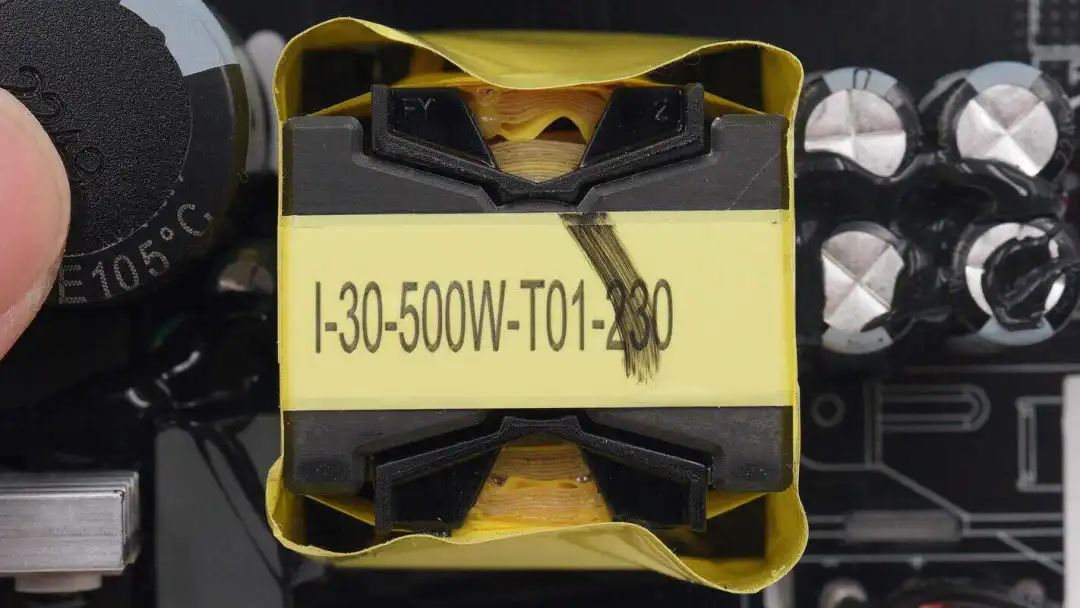

升压变压器特写，标注500W字样，磁芯和线圈采用胶带缠绕绝缘。

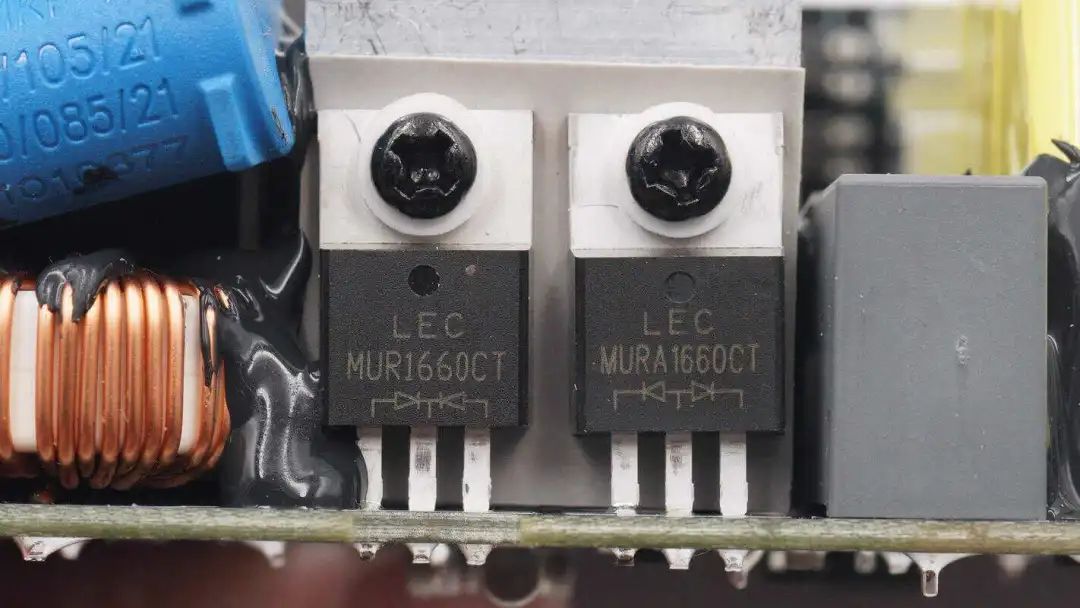

一颗共阴双二极管与一颗共阳双二极管组成全桥，用于输出整流。型号分别为MUR1660CT和MURA1660CT，为快恢复二极管，规格为8A 600V，采用TO220封装。

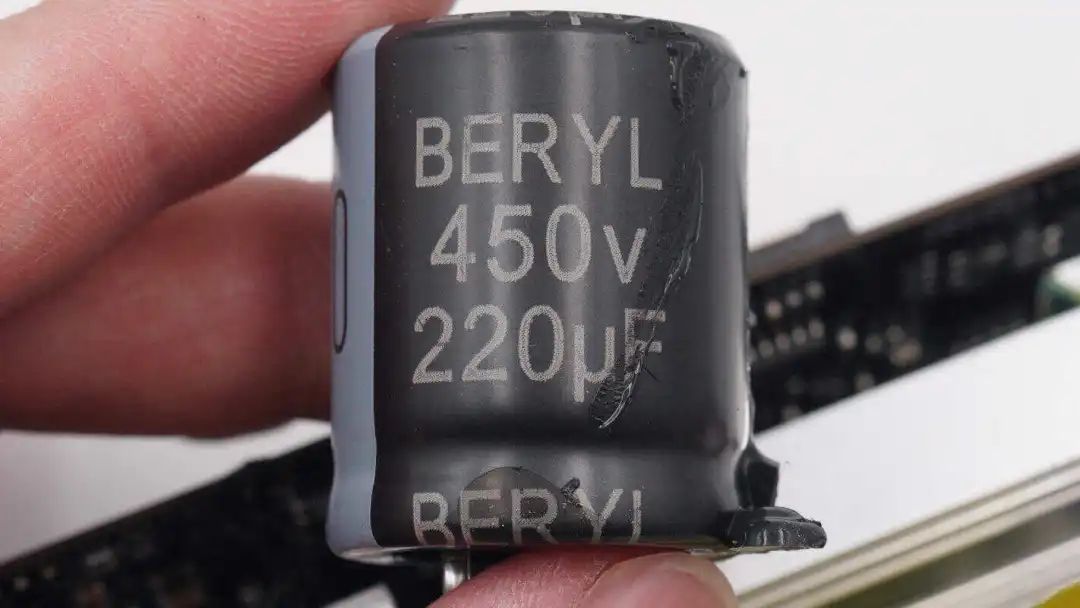

高压滤波电容来自绿宝石，规格为450V 220μF。

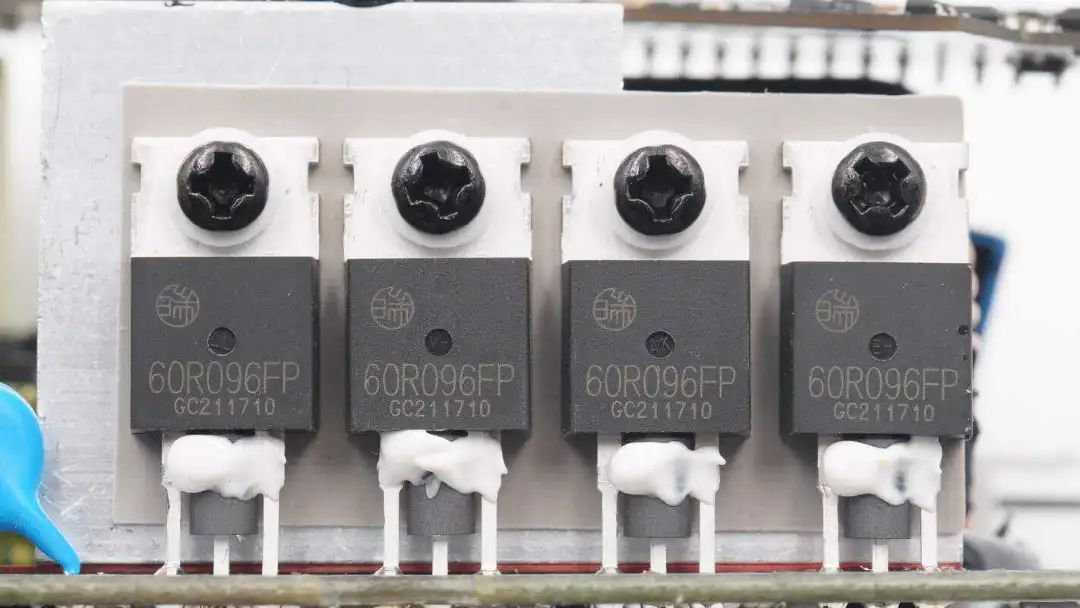

输出调制管来自华瑞微，型号HRM60R096FP，是一颗耐压650V，导阻96mΩ的超结NMOS管，四颗用于输出波形调制。
输出调制管的散热片上固定热敏电阻，检测温升。

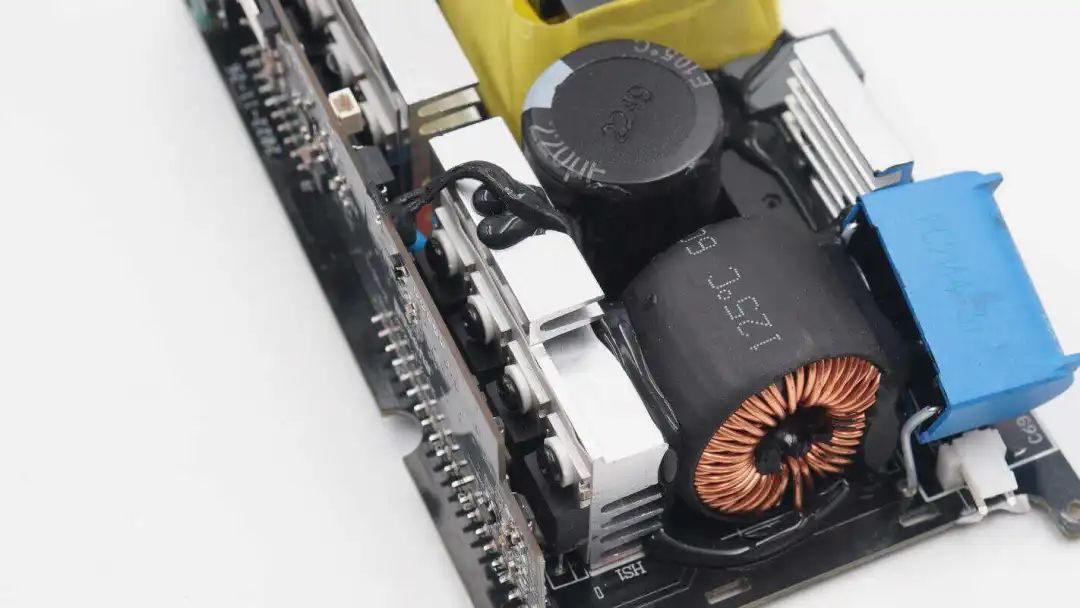

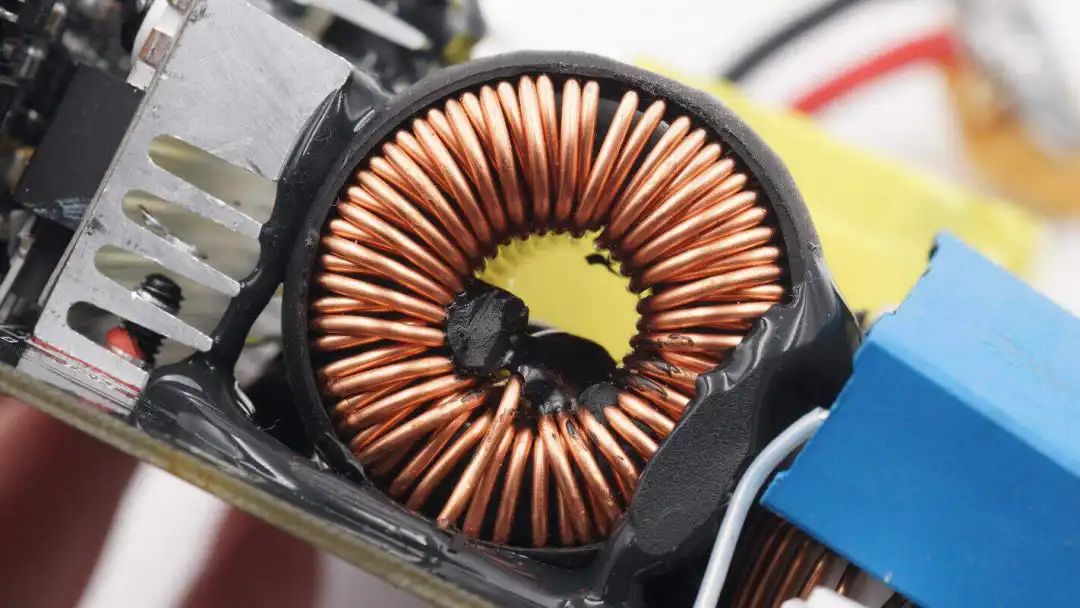

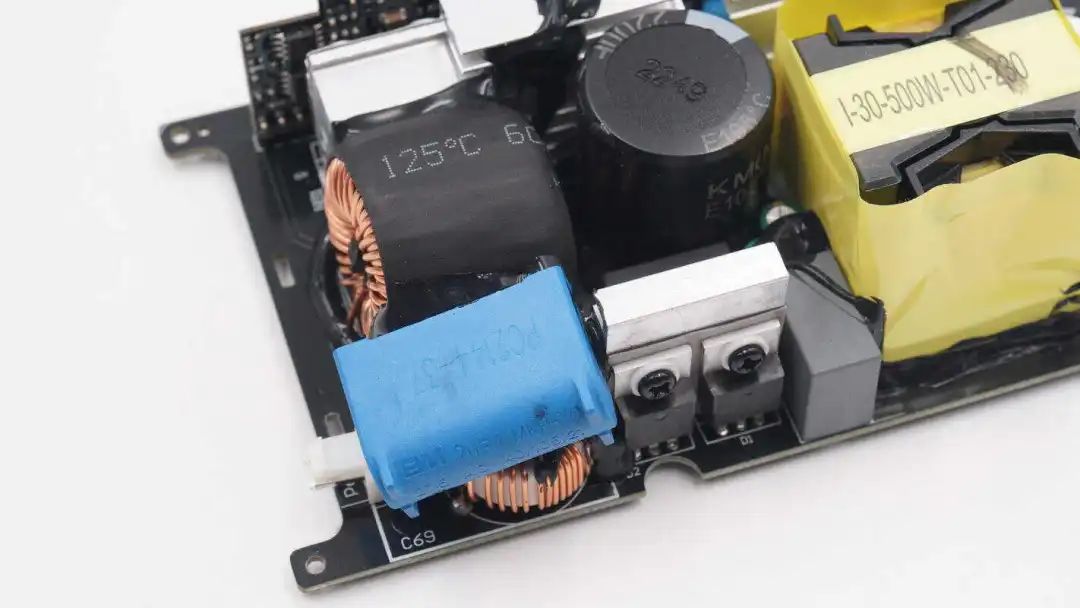

输出滤波电感特写，外套热缩管绝缘，并打胶固定。

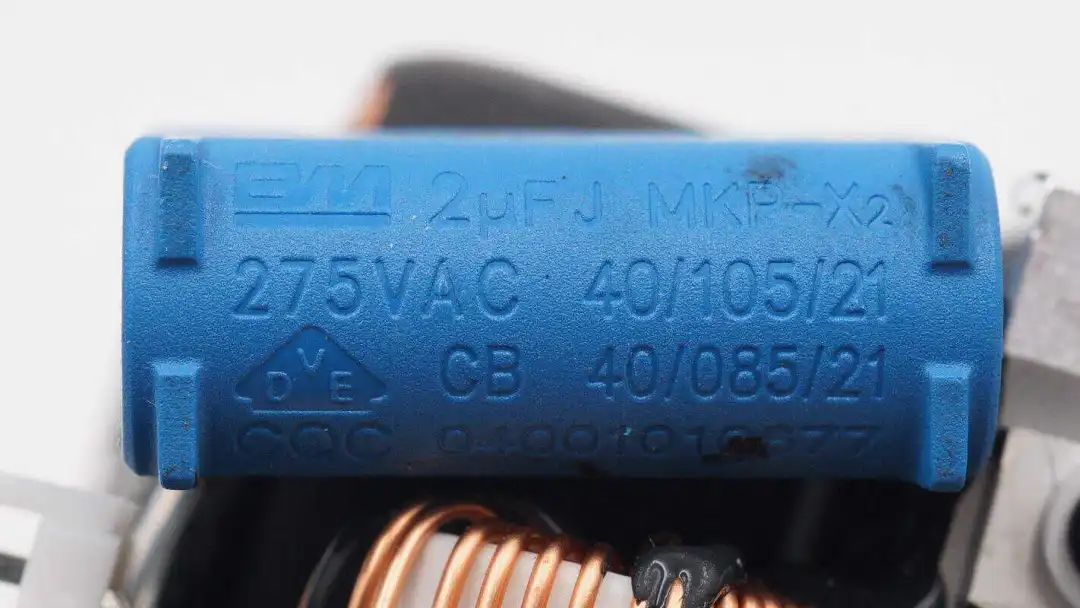

薄膜电容来自广东丰明电子，规格为2μF，用于输出滤波。
在滤波电容底部还有一颗磁环电感用于滤波。

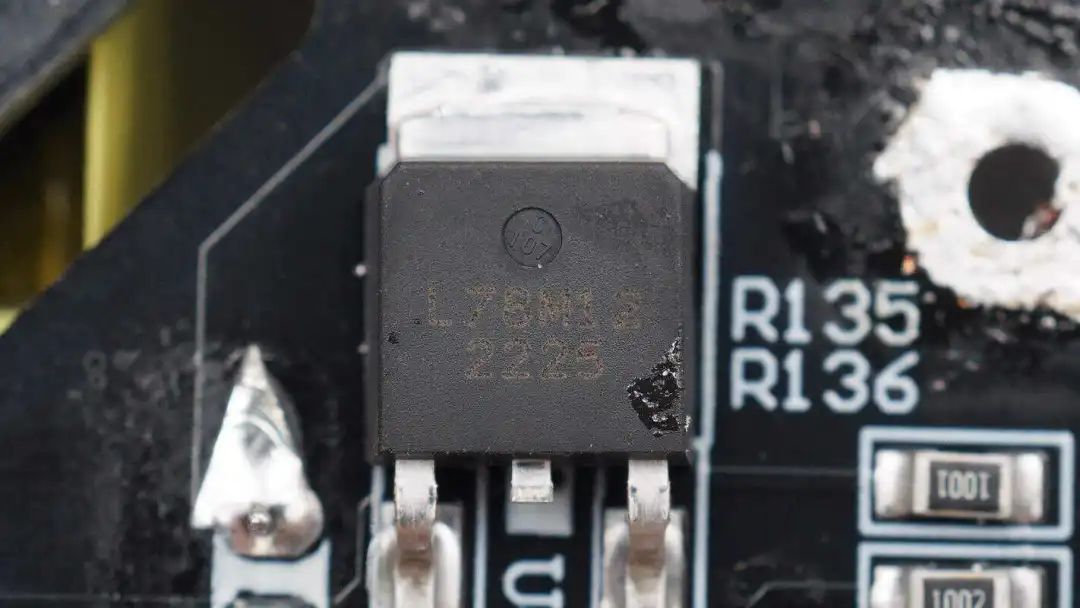

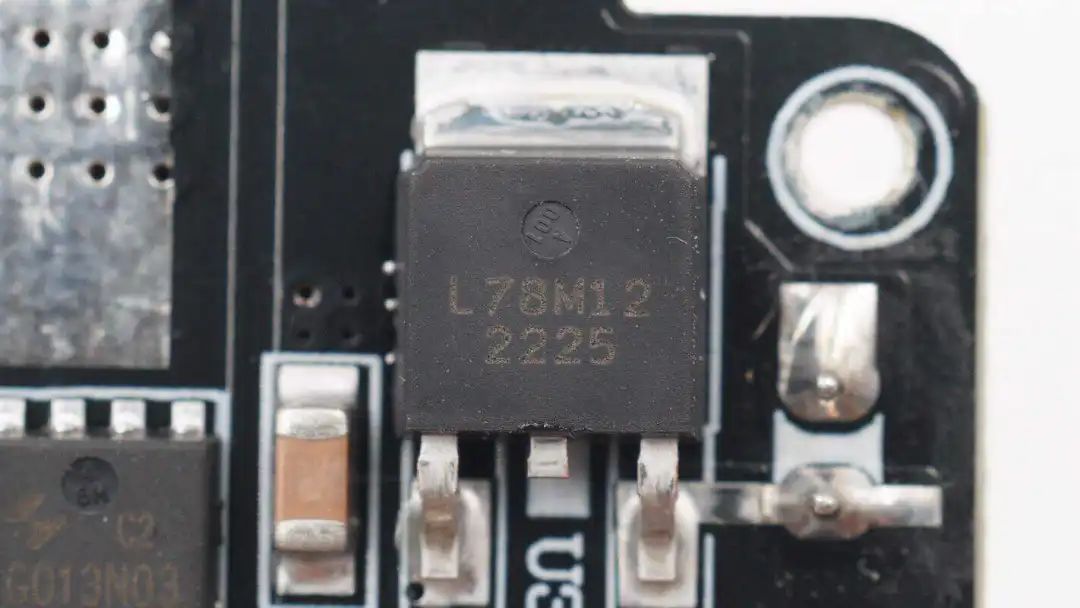

LM7812三端稳压用于输出侧供电。

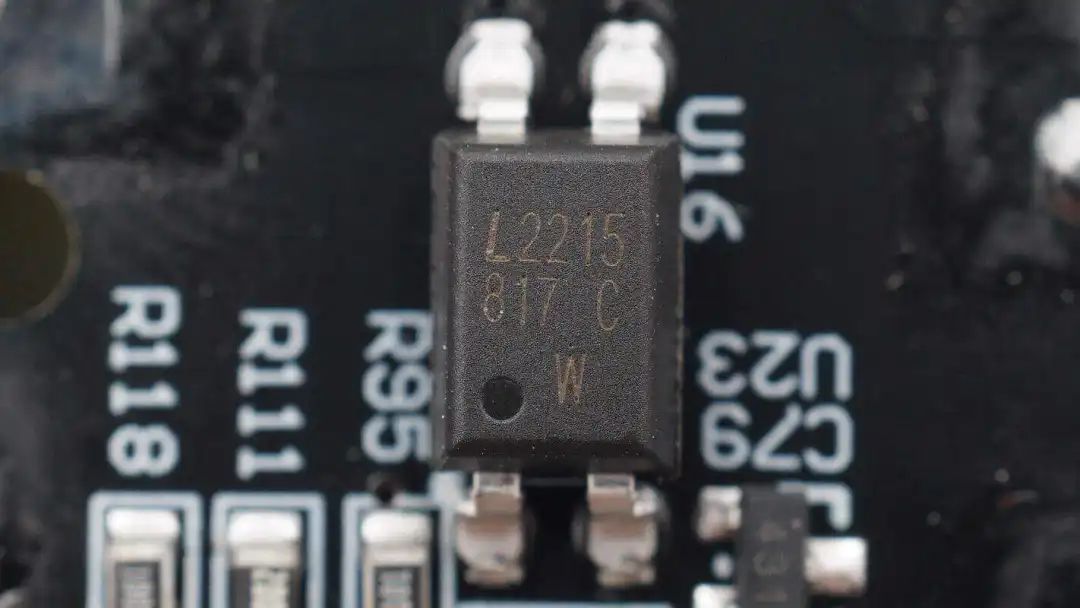

817C光耦用于反馈控制。

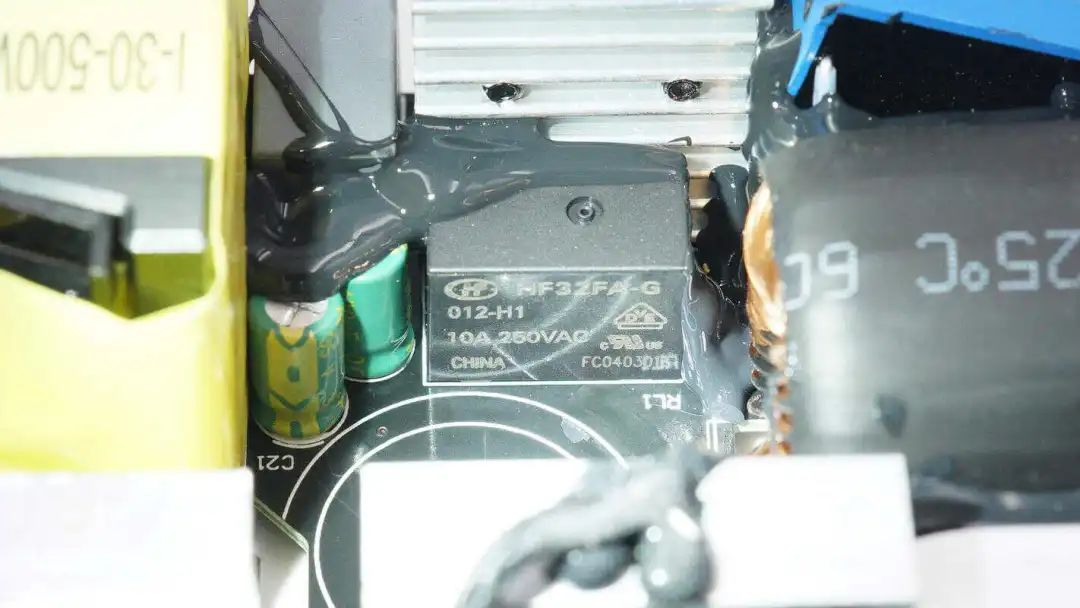

继电器用于逆变器关机自动放电，来自宏发，型号HF32FA-G，触点电流10A，线圈电压12V。

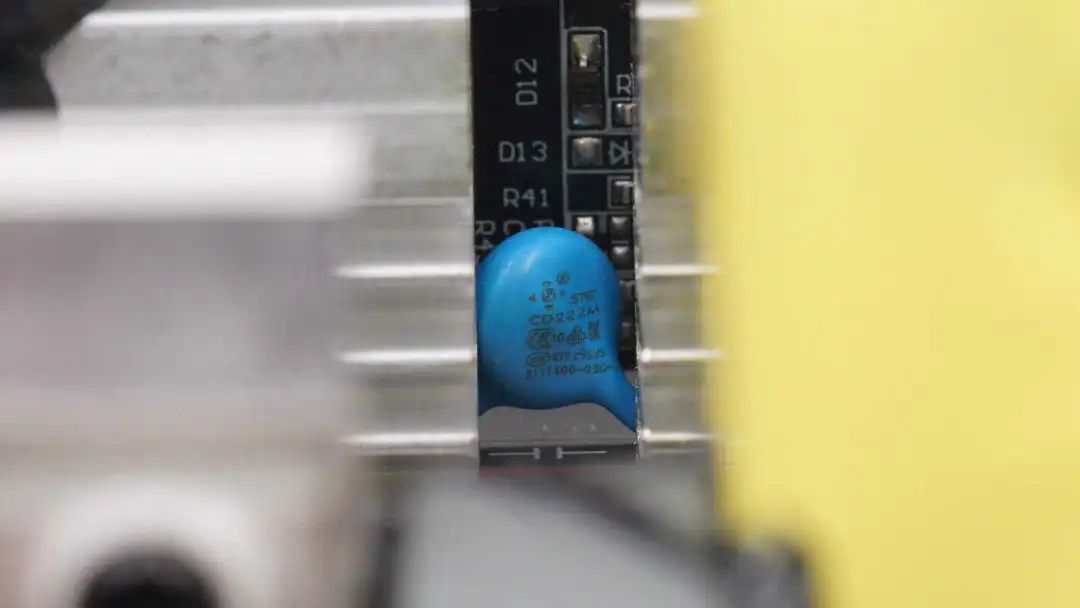

蓝色Y电容来自松田电子。

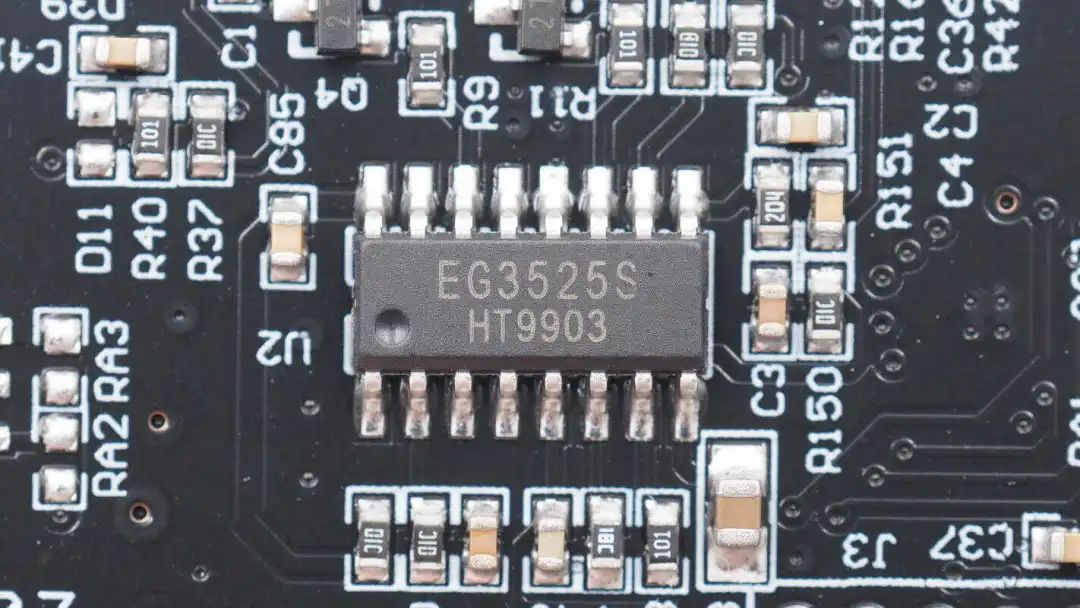

接下来观察侧面小板上的器件，小板上焊接一颗EG3525S，来自屹晶微，用于升压控制，采用SOP16封装。

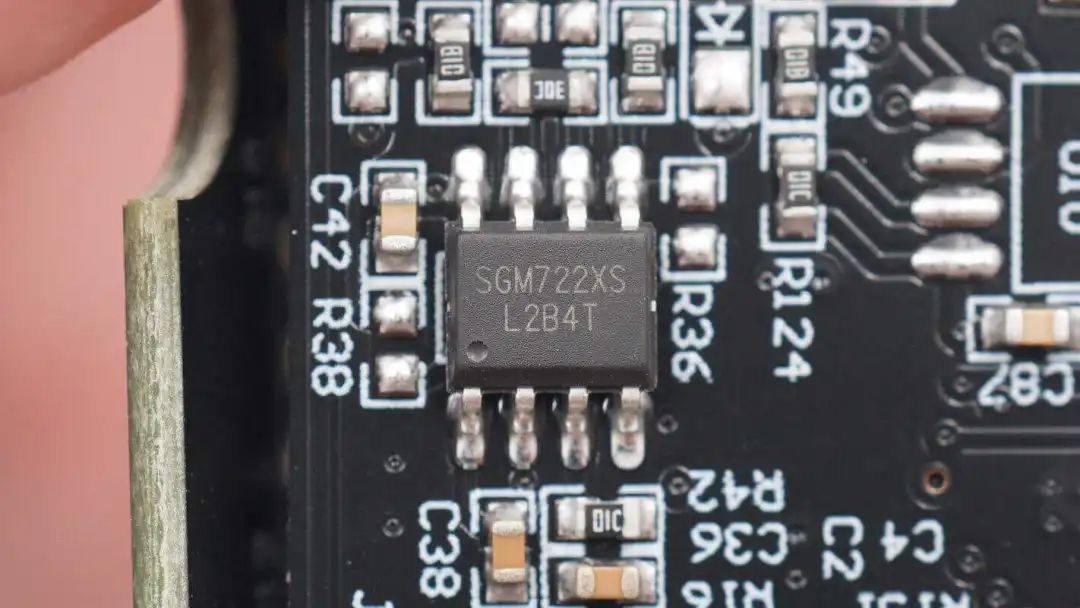

一颗双运放来自圣邦威，型号SGM722，是一颗轨对轨运放。

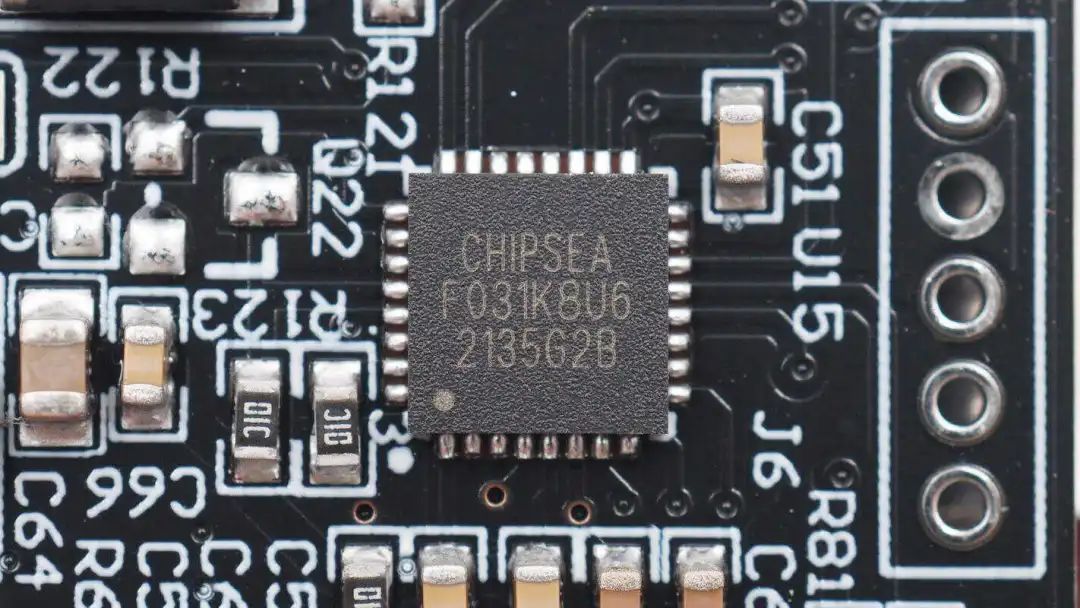

逆变器输出调制采用芯海科技CS32F031K8U6 MCU，CS32F031系列微控制器采用高性能的32位ARM®Cortex®-M0内核，内置高达64K Bytes flash和8K Bytes SRAM，最高工作频率48MHz。

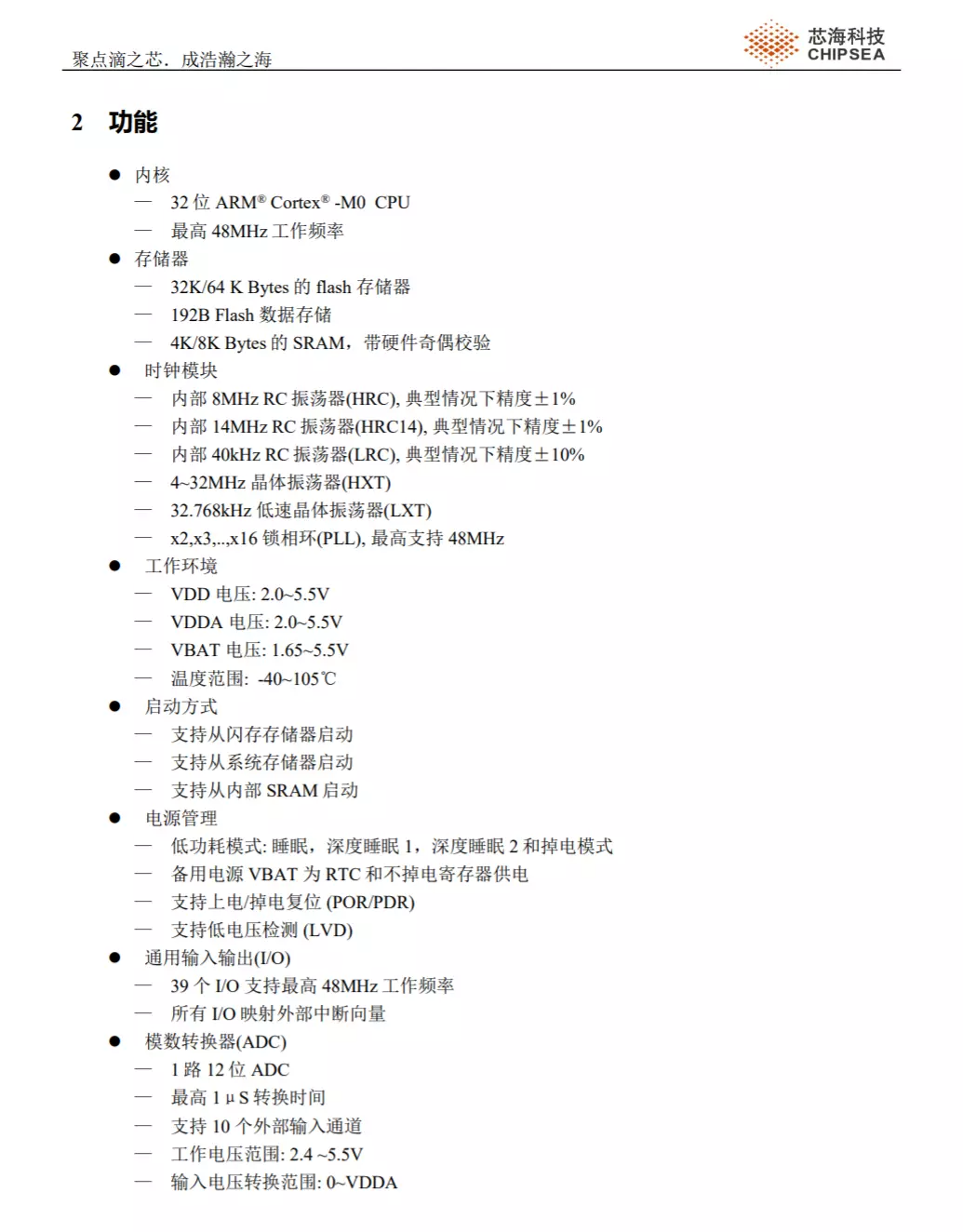

芯海科技CS32F031K8U6详细资料图。

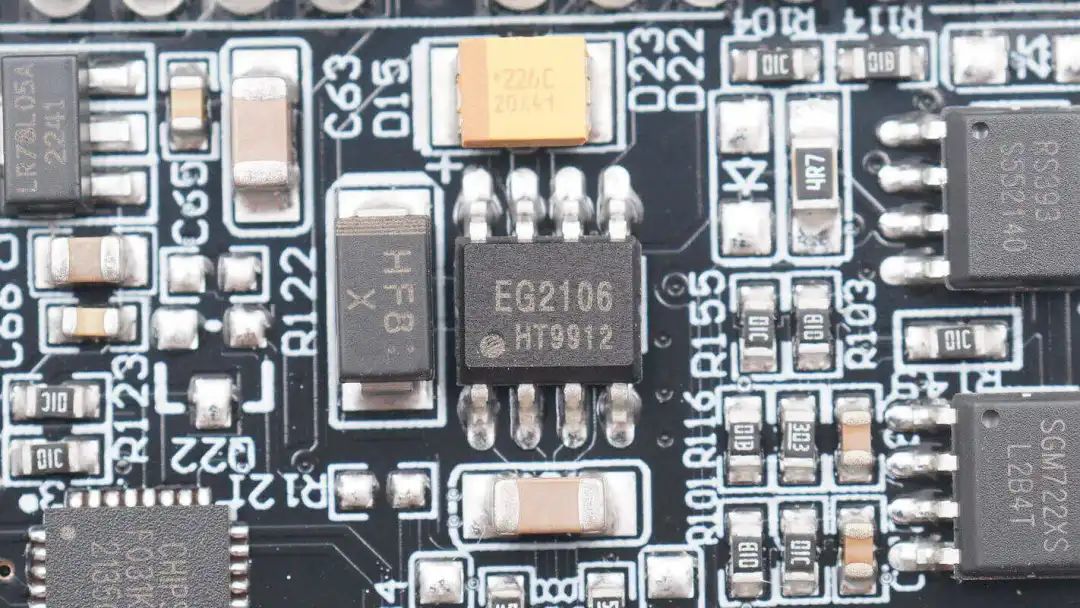

屹晶微EG2106用于输出调制MOS管驱动。

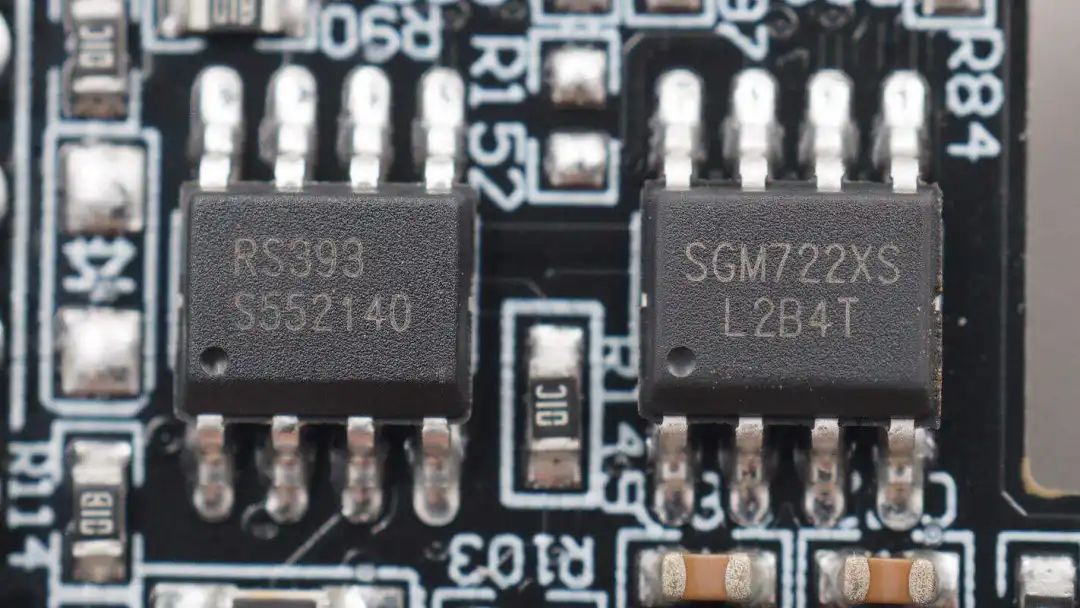

润石RS393低功耗电压比较器和圣邦威SGM722用于保护检测功能。

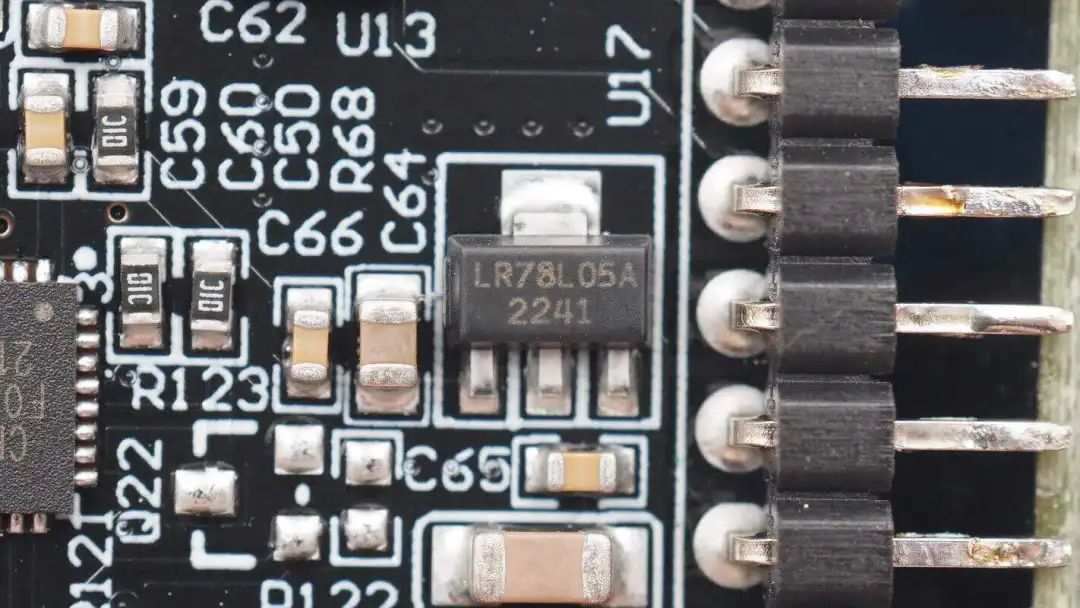

LR78L05A 三端稳压芯片来自乐山无线电，用于为MCU芯片供电。

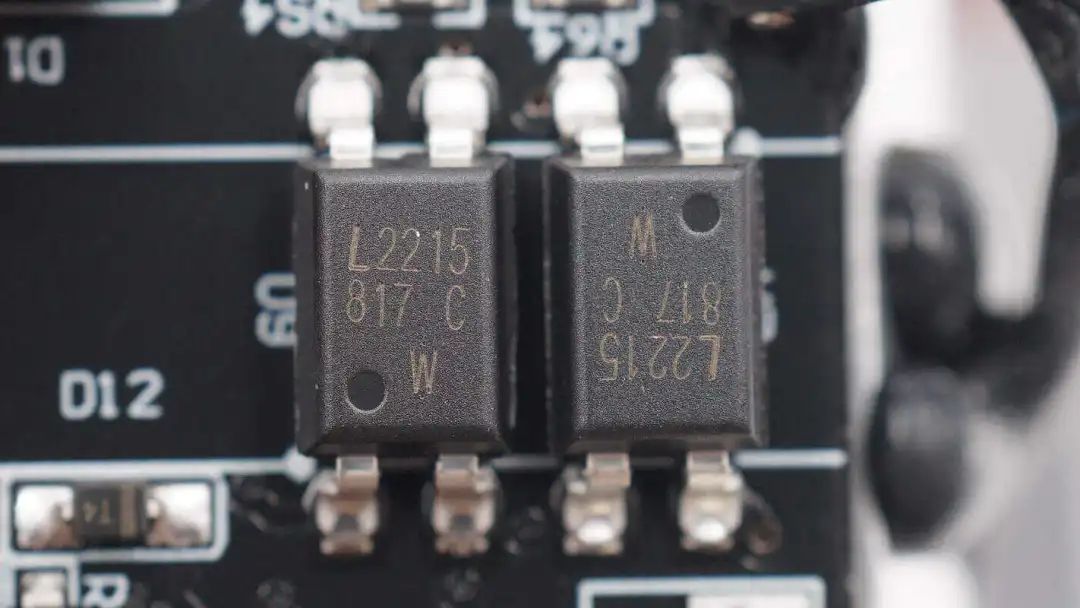

两颗817用于反馈和保护控制。

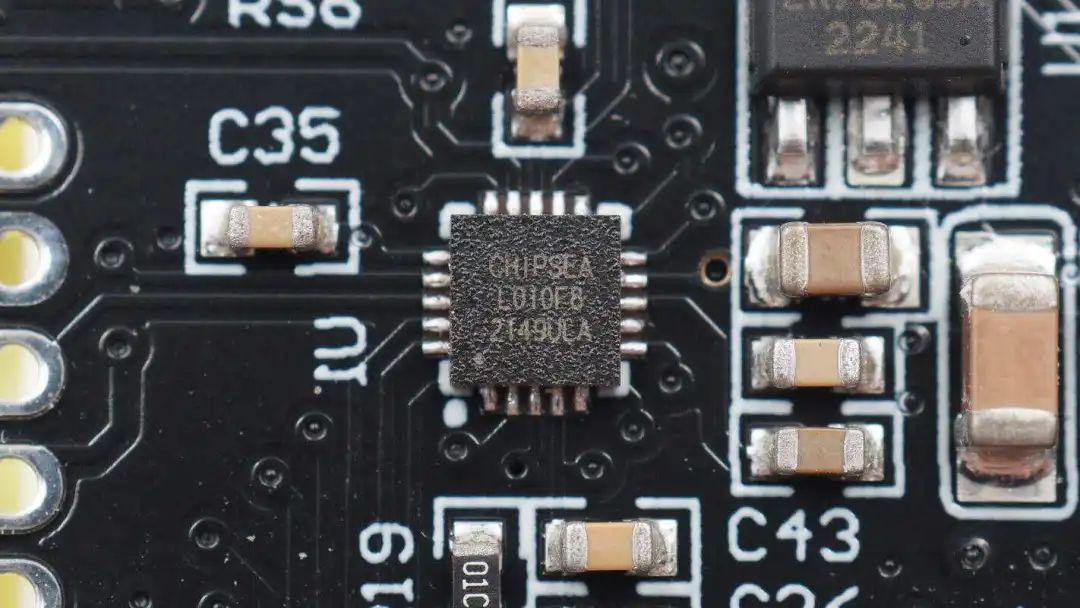

用于驱动LED数码管的MCU来自芯海科技，型号CS32L010F8，是一颗M0内核的32位低功耗MCU，最高工作频率为24MHz，内置64KB FLASH存储器和4KB SRAM，采用QFN20封装。

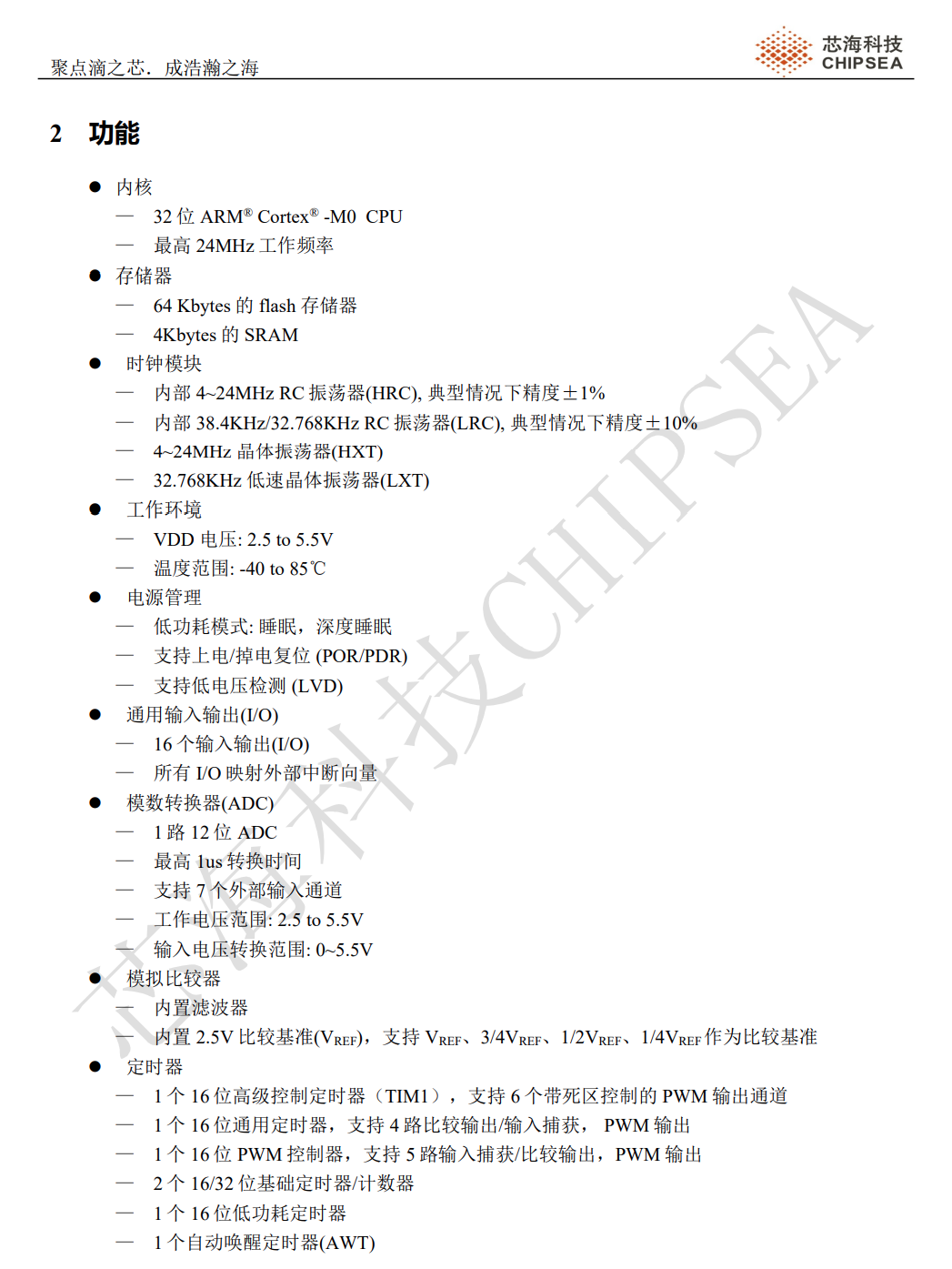

芯海科技 CS32L010F8 MCU 介绍。
插座模块通过导线焊接连接。

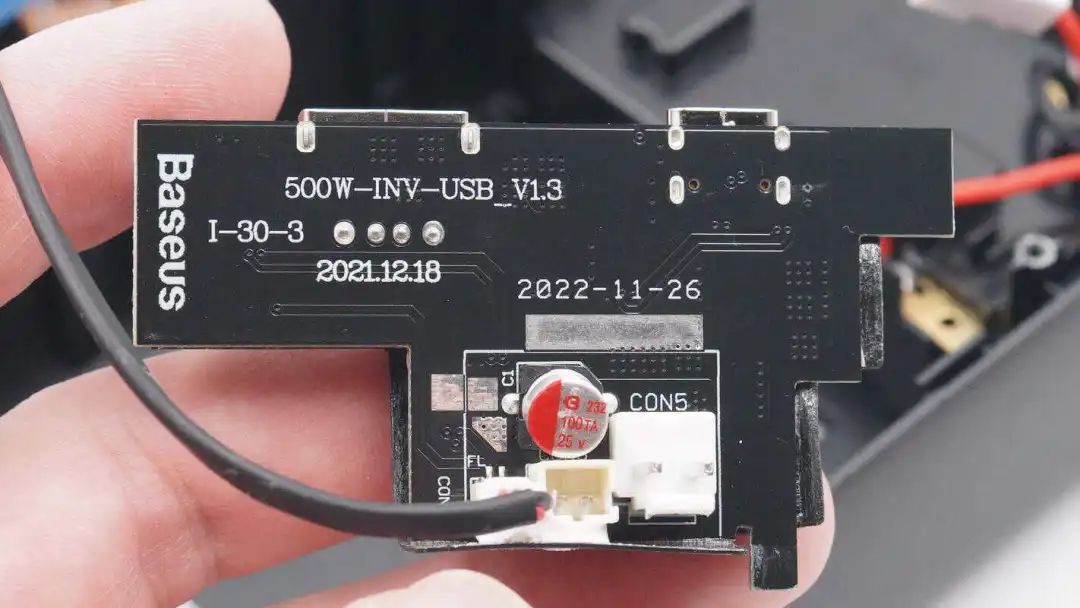

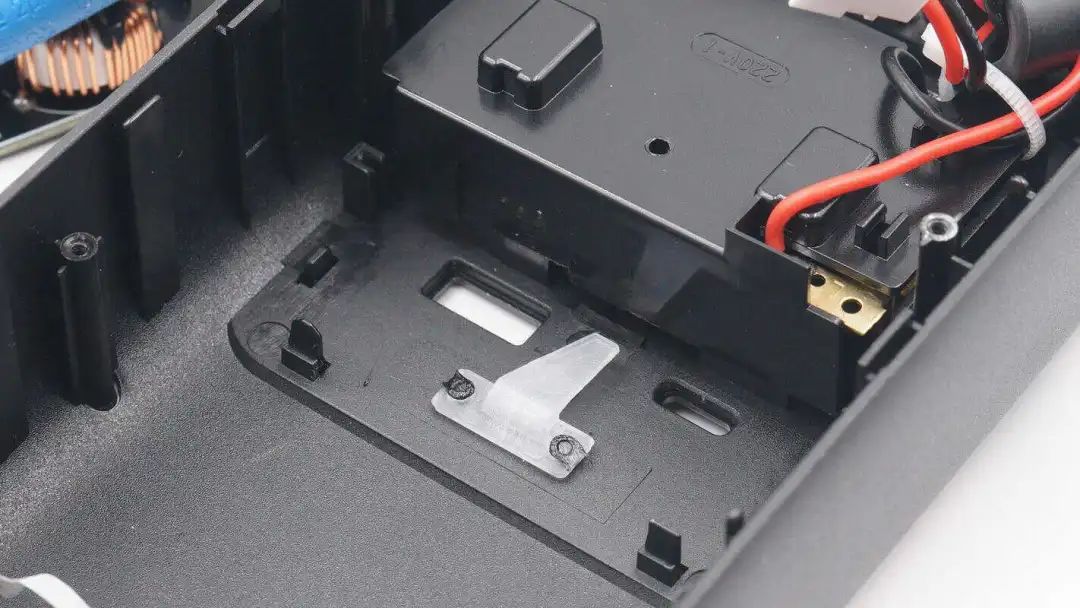

拆下垂直的快充模块，外壳内部为USB-A和USB-C母座开孔，以及LED指示灯导光条。
小板背面焊接一颗滤波电容。

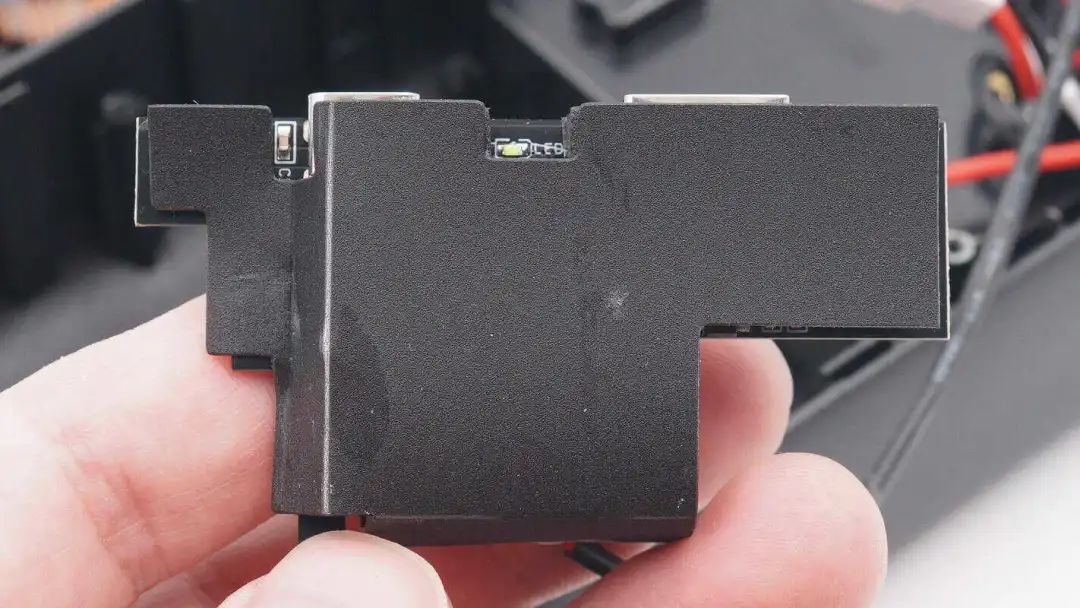

正面粘贴麦拉片绝缘。

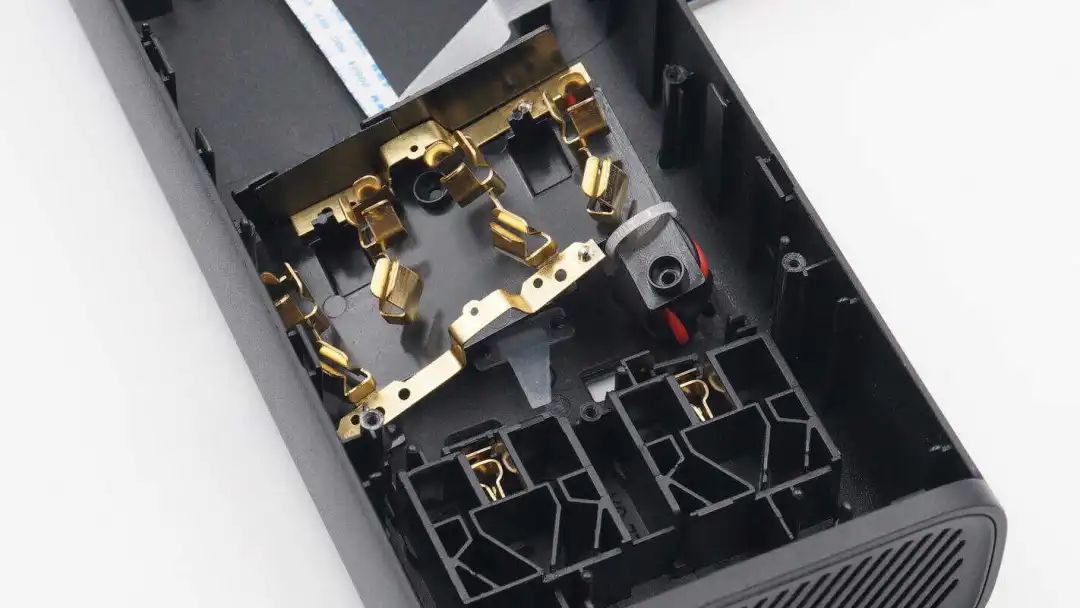

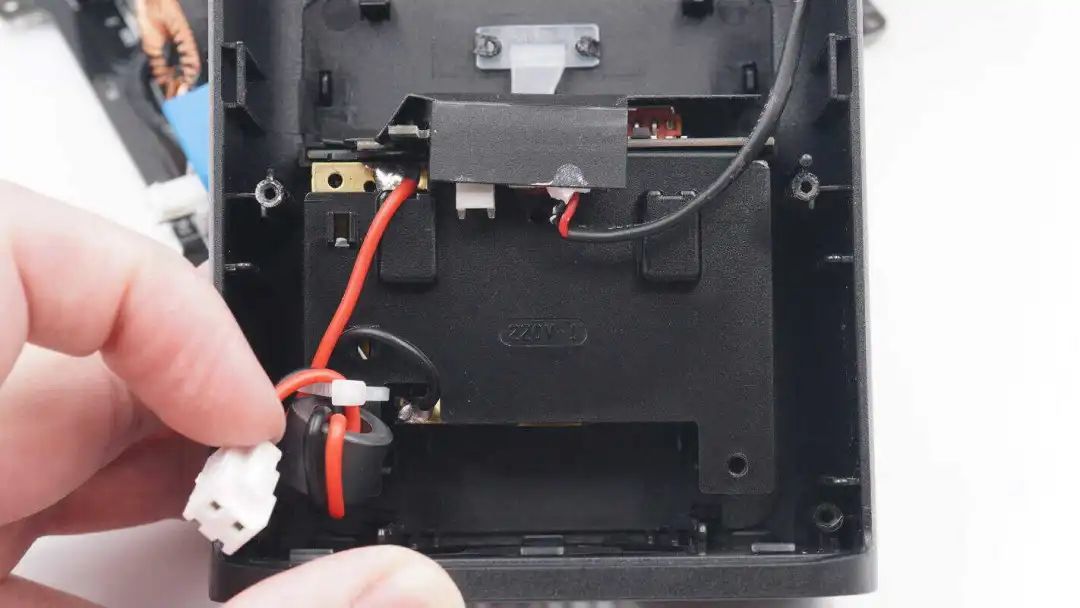

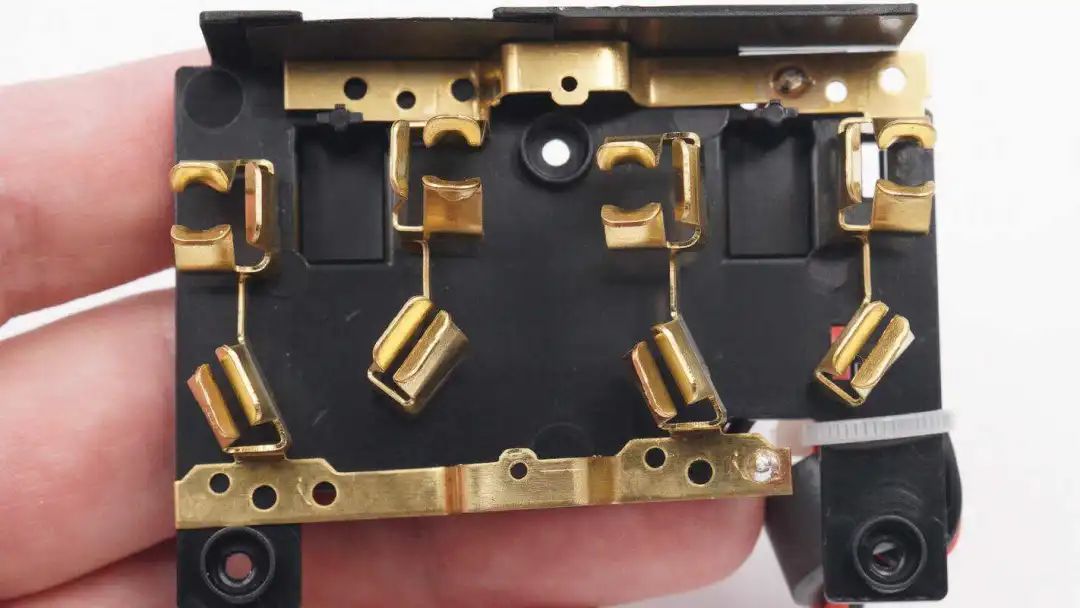

逆变器插座模块内部为一体铜条连接。
导线与一体铜条通过焊接连接。

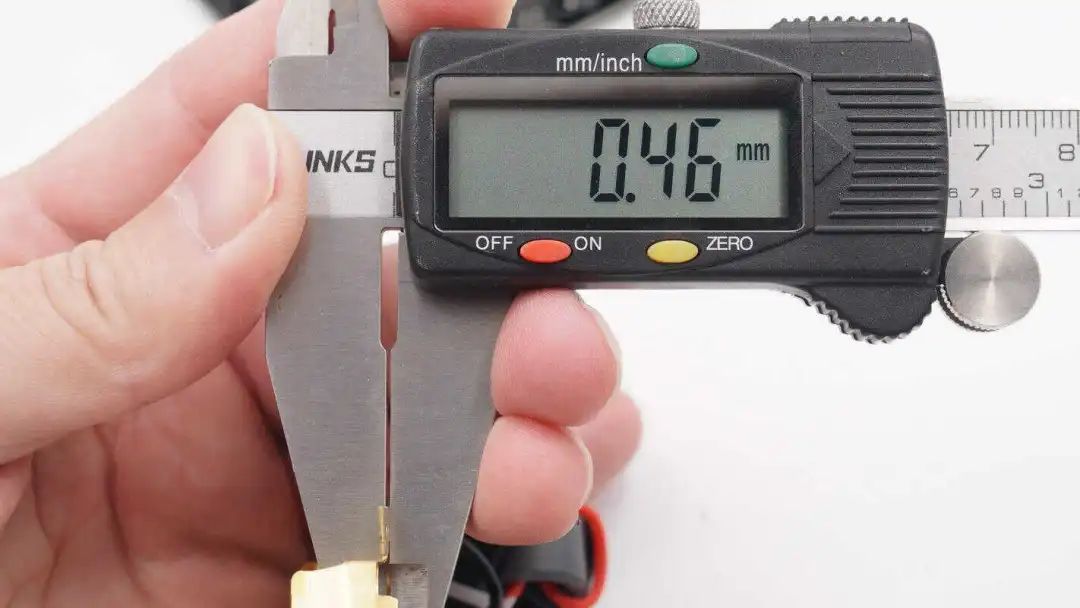

使用游标卡尺测得铜条厚度约为0.46mm。

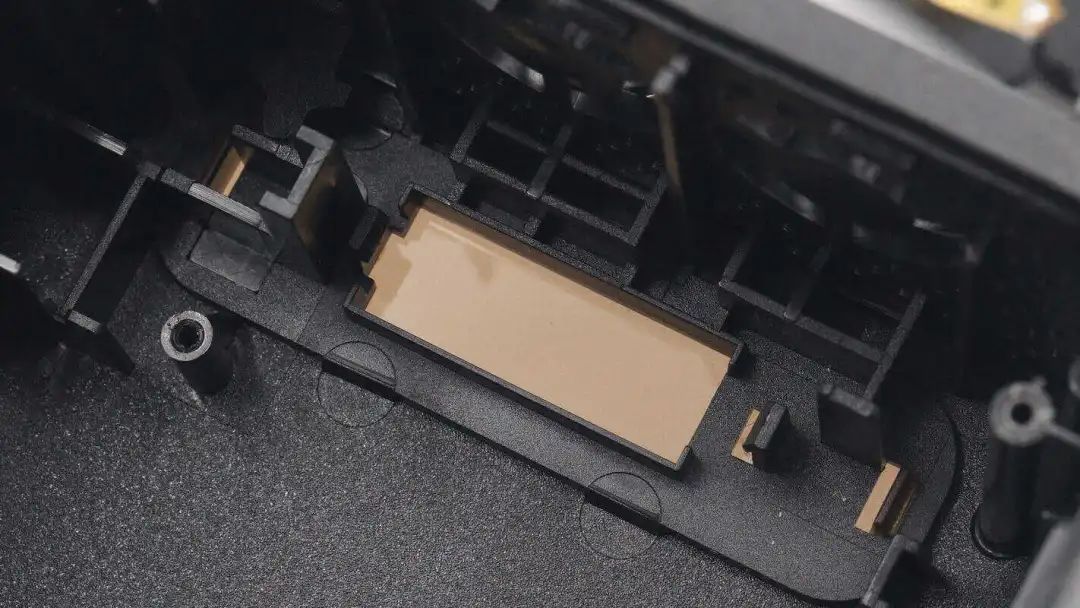

壳体内部对应LED数码管的开窗特写。

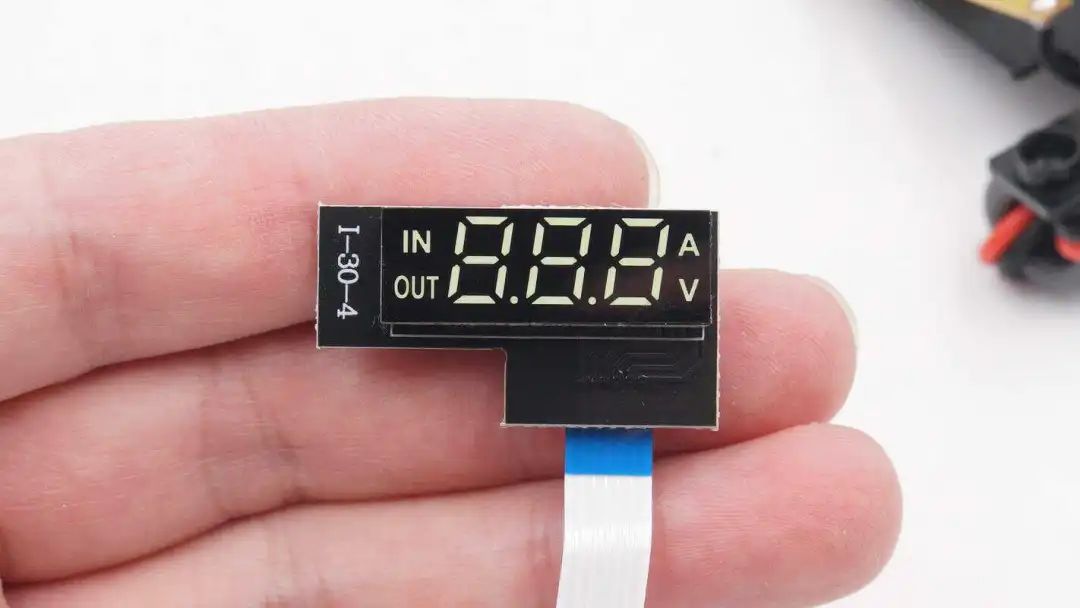

LED数码管特写，支持输入电压/电流，输出电压/电流显示。

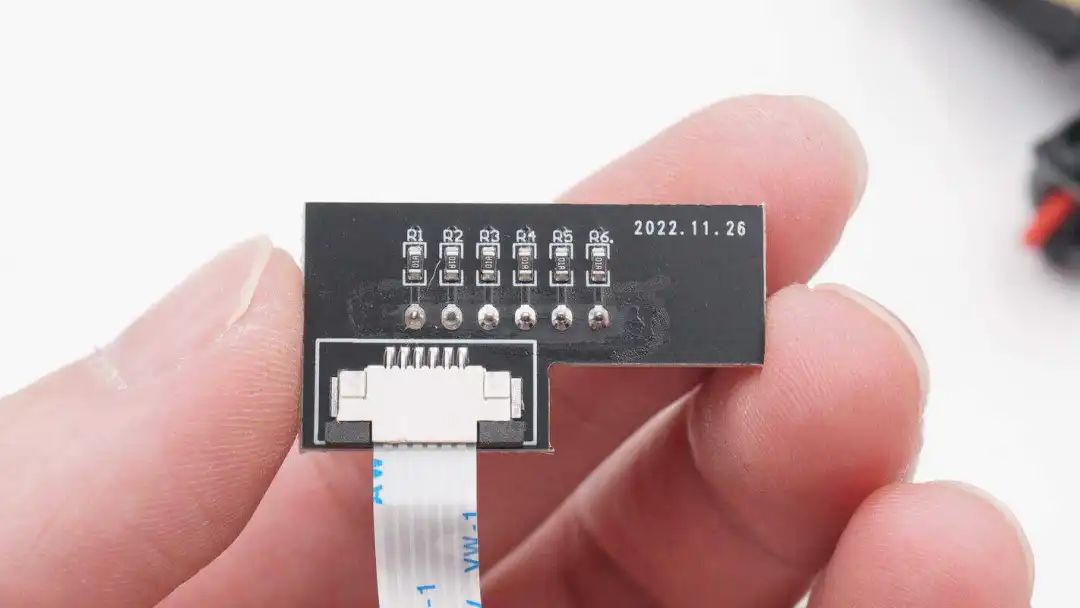

小板背面焊接连接排线和限流电阻。

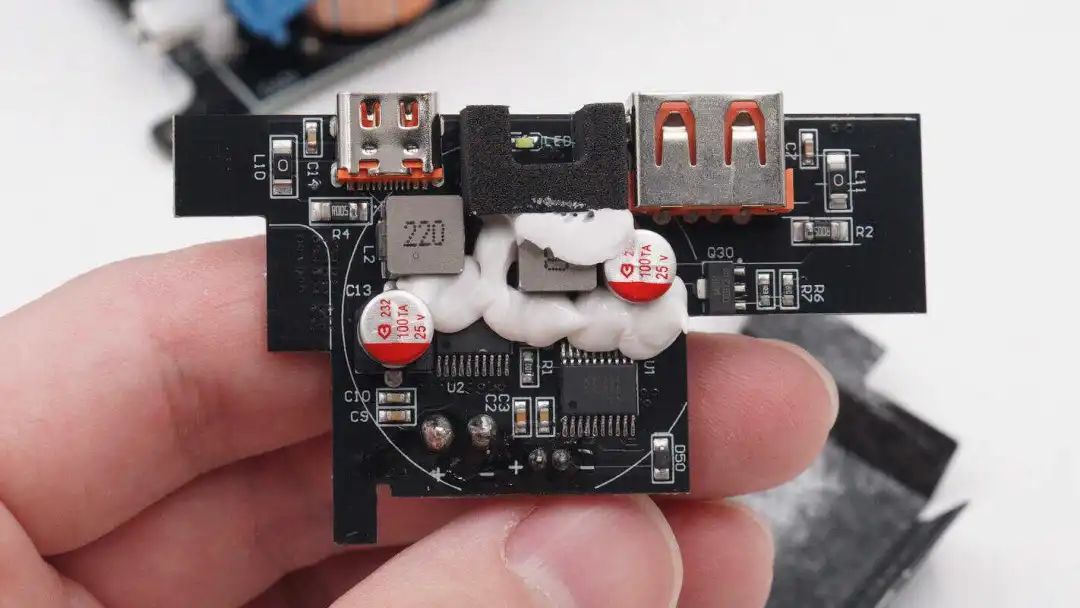

USB快充模块焊接两路独立的降压电路，降压主控芯片，降压电感和滤波电容均为独立配置。

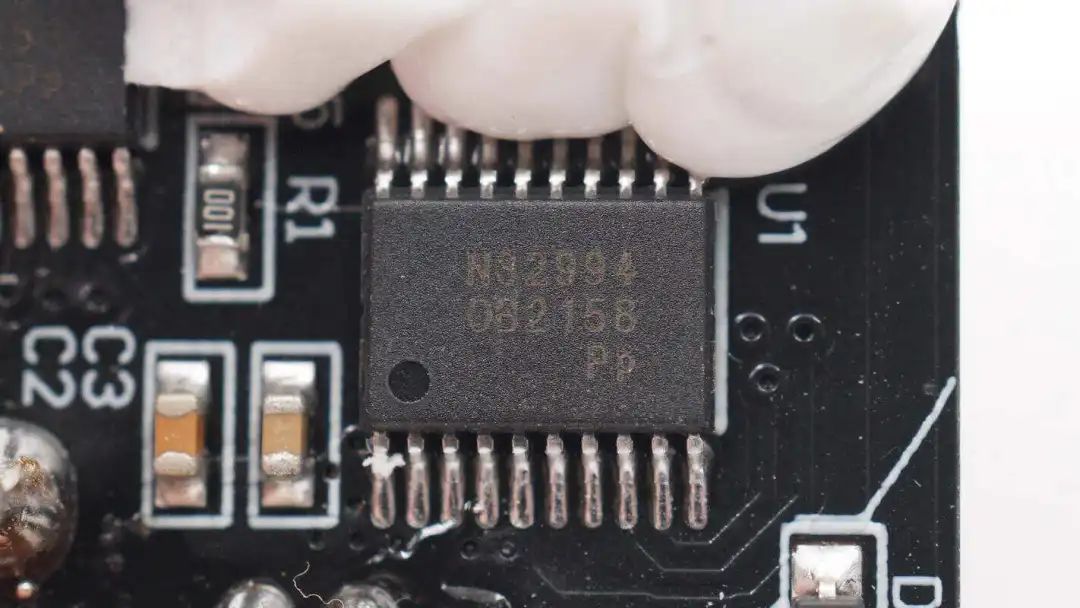

降压协议IC采用昂宝OB2158。这是一颗内置协议的高性能恒压恒流同步降压转换器，支持多种快充协议和PD3.0快充协议，支持5/9/12V输出，支持华为SCP协议，内置线损补偿，工作电压9.5到30V，内置开关管，支持完善的保护功能。

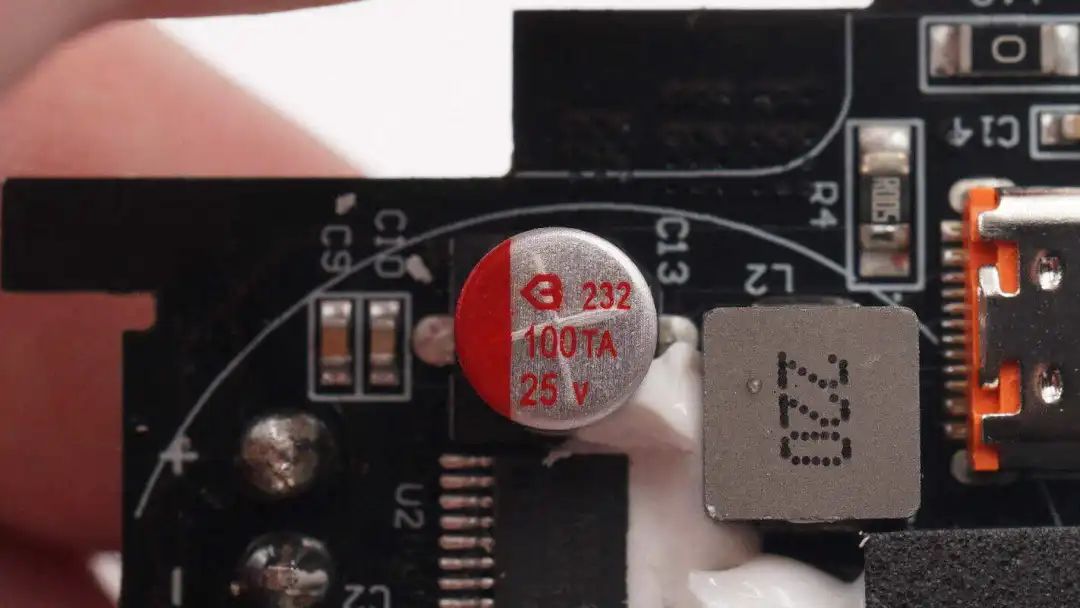

输出滤波电容采用绿宝石 TA系列固液混合电容，规格为100μF 25V。

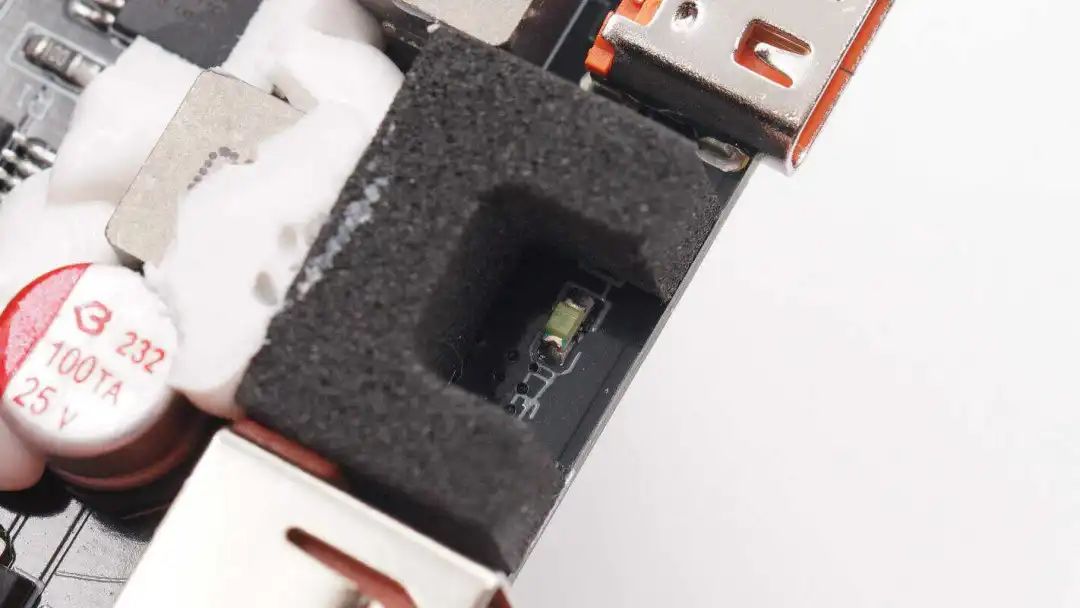

输出LED指示灯外套泡棉遮光。

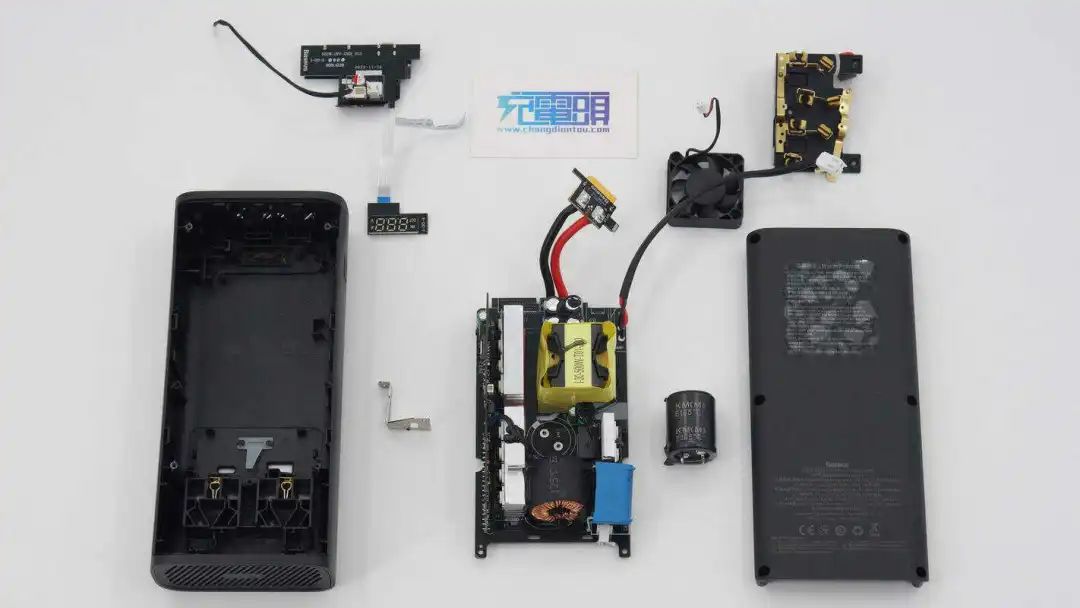

全部拆解一览，来张全家福。
充电头网拆解总结
倍思这款超级硅车载逆变器支持500W输出功率，配套的直流输入线具备功率自动选择功能，在连接点烟器时输出功率为150W，能够满足笔记本电脑和手机使用，使用电瓶夹连接电瓶时可以连接电水壶，电饭锅，小冰箱等电器使用。逆变器为纯正弦波输出，兼容性好。逆变器具备1A1C快充接口和两个AC输出接口，同时满足四台设备使用。
充电头网通过拆解了解到，这款逆变器的核心功率元件和控制芯片均为国产品牌，逆变器内部采用芯海科技MCU，进行正弦波输出调制和电压电流显示，开关管来自士兰微和华瑞微，内部电容均来自绿宝石。功率管配有散热片，并通过内置的散热风扇进行散热，降低温升。内部结构紧凑，携带方便，是一款非常实用的逆变器。
