一个D触发器的问题

来到新公司一个月了，回到熟悉的电路设计，真是爽。当然敲代码还是有的，不好心情不一样了，敲的代码都是跳跃的。有了电路做支撑，代码也有了用武之处。

当然，刚来公司，对方也不能什么都交给你做，毕竟还是要考察考察。最近测试的同事偶然发现一个现象，很自然这个问题就交到我头上解决，本着新人要好好表现的目的，再就是争取谈薪水的优势，毕竟疫情闹得，我还的降薪工作，必须解决这个问题。

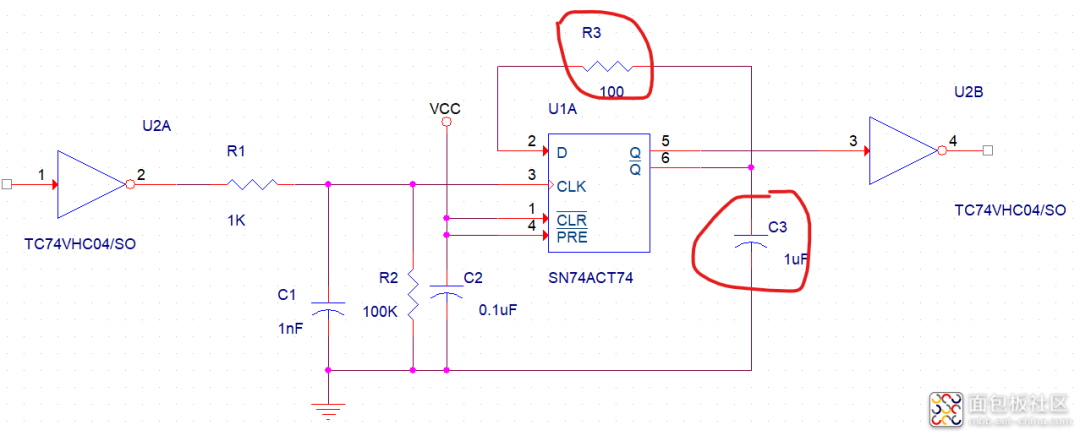

现象很简单，就是开关长按关机，长按开机。看了眼电路，跟控制器没关系，只是反相器组成的延时电路和D触发器组成的双稳态加上MOSFET而已。这个电路以前做过，也没什么的难度，按理说不应该出问题啊。总工说以前调试过，没问题。既然领导都说了，那就只能慢慢找了，先把图放上来，单位不能连接外网，只能随便画个示意图。


查了半天实在是没其他问题，用示波器定位到D触发器问题。第一次按下D触发器能切换状态，第二次按按理说应该切换另一个状态，但是就是没变，左思右想还是没想明白。加班吃了碗泡面，冷静想想。D触发器前端应该是施密特反相器就好了，但是也没法改了，毕竟都生产了一堆，换也来不及了，硬着头皮来吧。

难道是保持时间不够？决定在D端与GND加一个电容，增加一些延迟，让Q与Q非之间慢点来。


测试了几台，没问题了，后来改进的话增加一个电阻，组成RC延时电路会更好一些。因为不是高速电路，主要是稳定。

一大早去邀功，总工也挺满意。

回头看看，这也算是考验基本功的。还好是别人电路的问题，这要是我自己做的电路出问题了，涨薪是不能了。

最后再说一句，一定要用施密特反相器！

作者：小六子， 来源：面包板社区链接：https://mbb.eet-china.com/blog/uid-me-1589624.html版权声明：本文为博主原创，未经允许，禁止转载！
