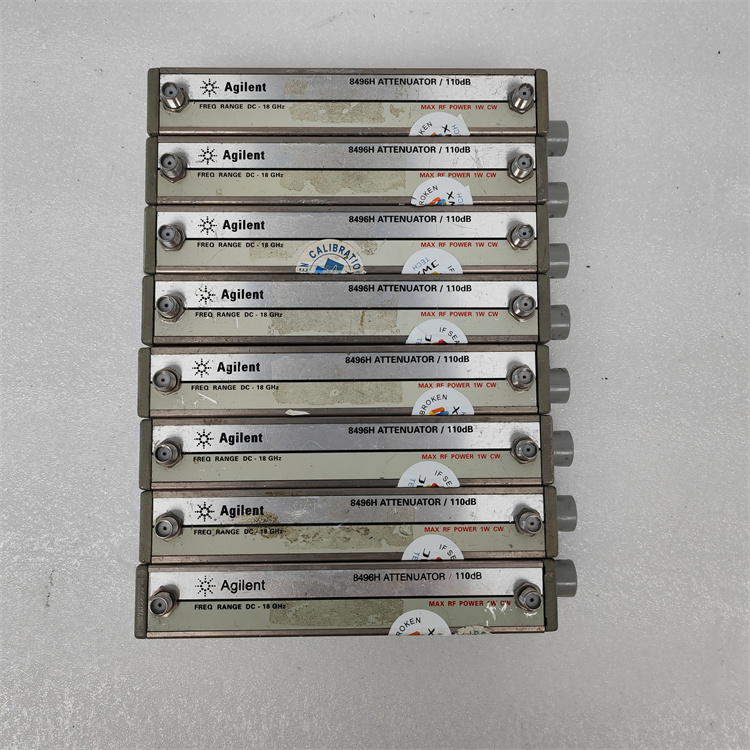

Agilent安捷伦8496H程控步进衰减器

邓志艳 135-3817-4533 微信同号

主要特性与技术指标
卓越的射频性能
频率范围：直流至 18 GHz
插入损耗（0 dB 时）：0.6 dB + 0.09 dB/GHz
最大驻波比：8 GHz 时为 1.5，12.4 GHz 时为 1.6，18 GHz 时为 1.9
可重复性和使用寿命
重复使用寿命：0.03 dB 最大值，每部分重复 500 万次，典型值
每部分重复 500 万次
功率处理
最大射频输入功率：1 W（平均值），100 W（峰值）
特性
连接器类型：可选择 N 型阴头、SMA 阴头、APC-7
编程连接器：12 针 Viking，可选的 14 针 DIP
描述
8496H 直流至 18 GHz 程控步进衰减器提供出色的可重复性和可靠性。衰减在 10 dB 步进时为 0 ～ 110 dB。精密的镀金弹簧片可确保长使用寿命（重复使用 500 万次）和极高的衰减器可重复性（通常为 0.01 dB）。NIST 可追溯数据（SWR 和衰减）作为选件 UK6 提供，以便改善测量精度。20 ms 最长转换时间（包括触点稳定时间）可以加快自动测试速度。可以使用定制的步进衰减器/开关组合。Keysight 11716A/B/C 互连套件能够快速地串联 Keysight 8494/5/6/7 1 dB 和 10 dB 步进衰减器，从而在 1 dB 步进时获得更大的动态范围。
