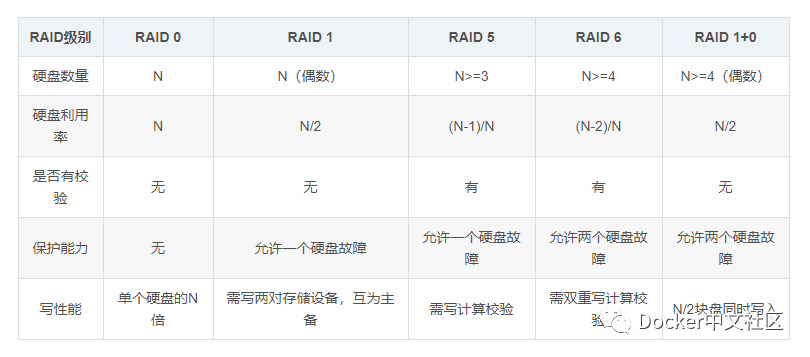

一、常用RAID介绍

磁盘阵列的全名是（Redundant Arrays of Inexpensive Disk，RAID），中文意思是独立冗余磁盘阵列。RAID可以通过技术（软件或者硬件）将多个较小的磁盘整合成为一个较大的磁盘设备，而这个较大的磁盘功能可不止存储而已，它还具有数据保护的功能，整个RAID由于选择的级别（level）不同，而使得整合后的磁盘具有不同的功能，基本常用的level有以下几种：

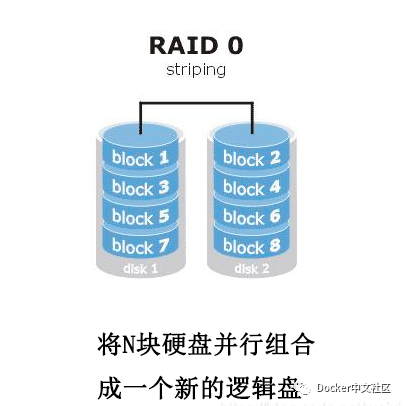

RAID 0（条带化存储）— 性能最佳

RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余；
RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据；
RAID 0不能应用于数据安全性要求高的场合。

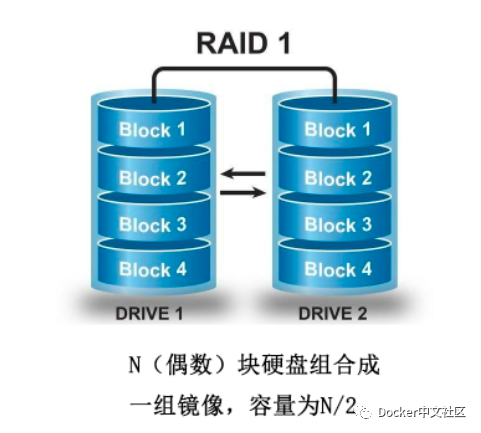

RAID 1（镜像存储）— 完整备份

通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据；
当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1 可以提高读取性能；
RAID 1是磁盘阵列中单位成本最高的,但提供了很高的数据安全性和可用性。当个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据。

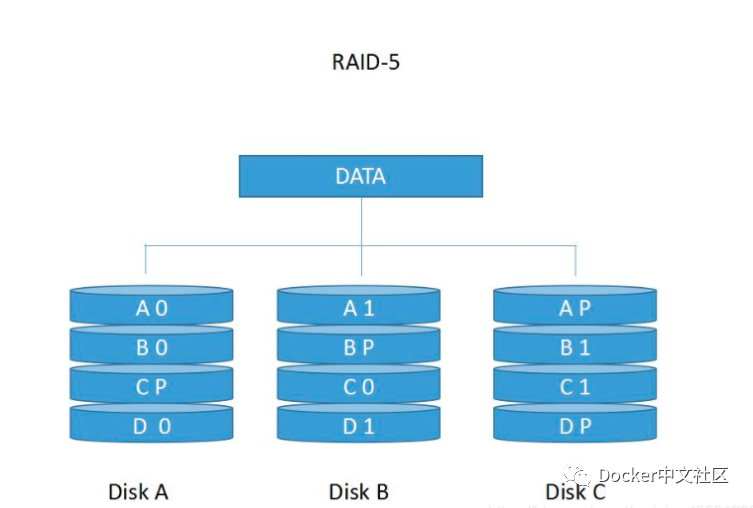

RAID 5 — 性能与数据备份的均衡考虑

N (N>=3) 块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据,共N份数据在N块盘上循环均衡存储
N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高；
(N-1) /N磁盘利用率；
可靠性高，允许坏1块盘，不影响所有数据。

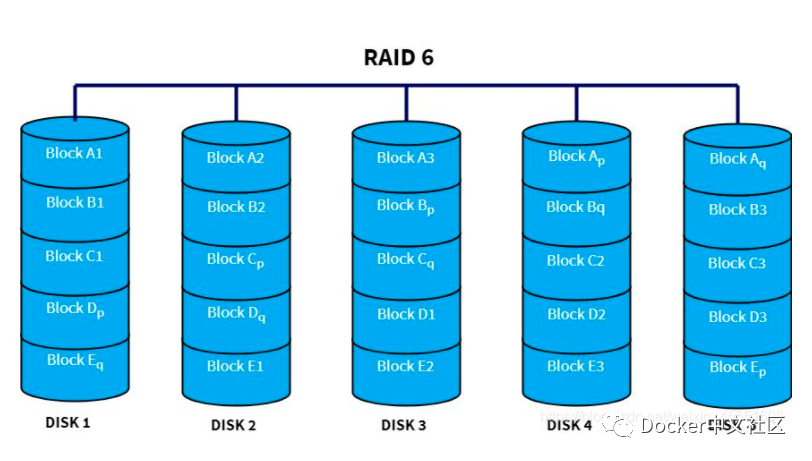

RAID 6 — 更强大的数据备份

N (N>=4) 块盘组成阵列，(N-2) N磁盘利用率；
与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块；
两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用；
相对于RAID 5有更大的“写损失"因此写性能较差。

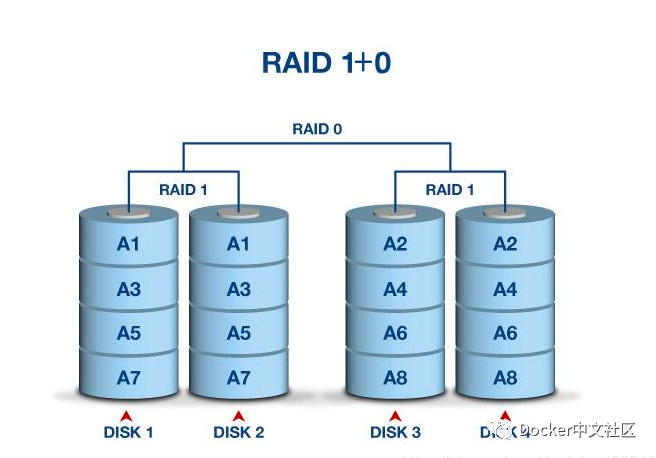

RAID 1+0（先做镜像，再做条带）

N (偶数，N>=4)块盘两两镜像后，再组合成一个RAID 0；
N/2磁盘利用率；
N/2块盘同时写入，N块盘同时读取；
性能高，可靠性高。

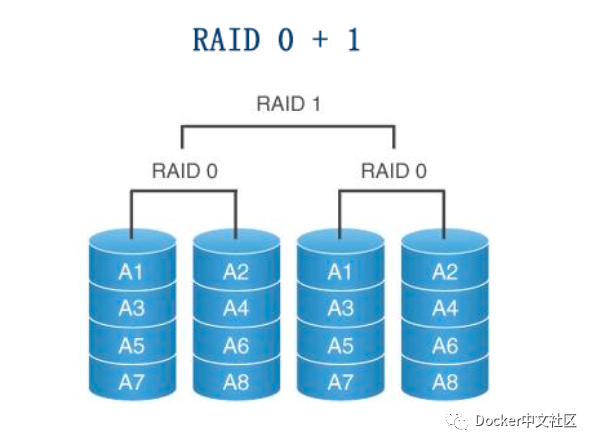

RAID 0+1（先做条带，在做镜像）

读写性能与RAID 10相同；
安全性低于RAID 10；
使用较少。

二、磁盘阵列的优点

三、硬件磁盘阵列

磁盘阵列介绍

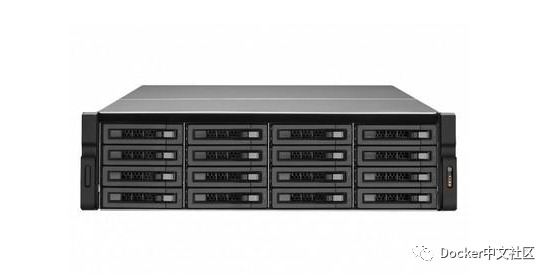

所谓的磁盘阵列是通过磁盘阵列卡（上图所示）来完成磁盘阵列的功能，磁盘阵列卡上面有一块专门的芯片用于处理RAID任务，因此在性能方面会比价好。在很多任务（例如RAID5奇偶校验值计算）中，磁盘阵列并不会重复消耗原本系统的I/O总线，理论上性能会较佳，此外目前一般的中高级磁盘阵列卡都支持热插拔，即在不关机的情况下抽换损坏的磁盘，在系统的恢复和数据的可靠性方面非常好用！

阵列卡介绍

阵列卡是用来实现RAID功能的板卡
通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的
不同的RAID卡支持的RAID功能不同：
例如支持RAID0、RAID1、 RAID5、 RAID10等
RAID卡的接口类型：

IDE接口、SCSI接口、 SATA接口和SAS接口

阵列卡的缓存

缓存(Cache)是RAID卡与外部总线交换数据的场所,RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据。
缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素。
不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等。

软件磁盘阵列的设置

这边通过一个案例来详细讲解配置步骤：

为Linux服务器添加4块SCSI硬盘；
使用mdadm软件包，构建RAID5磁盘阵列，提高磁盘存储的性能和可靠性。

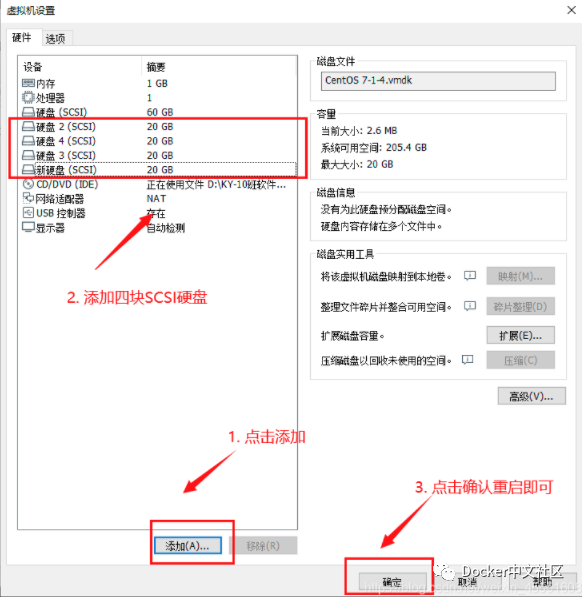

在VMware中给Linux添加4块SCSI硬盘

具体步骤可以参考此篇博客第三段：磁盘管理的检测并确认新硬盘

检查是否安装mdadm软件包

使用rpm -q mdadm进行检查，如下图代表已安装过mdadm软件，未安装的话使用yum install -y mdadm 进行安装。

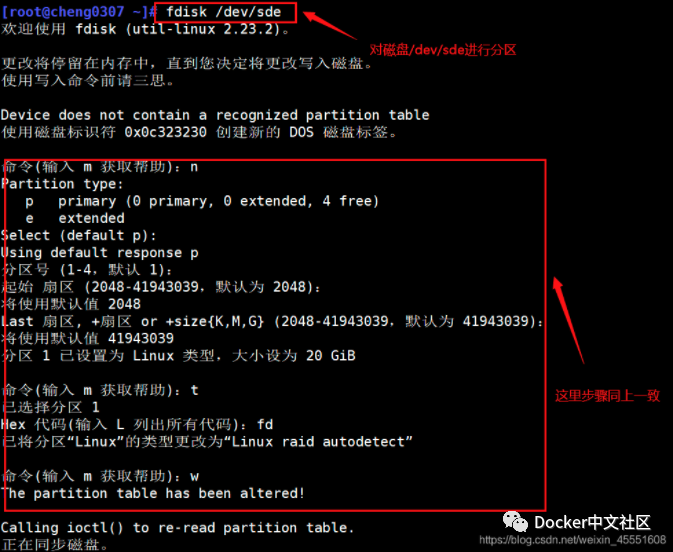

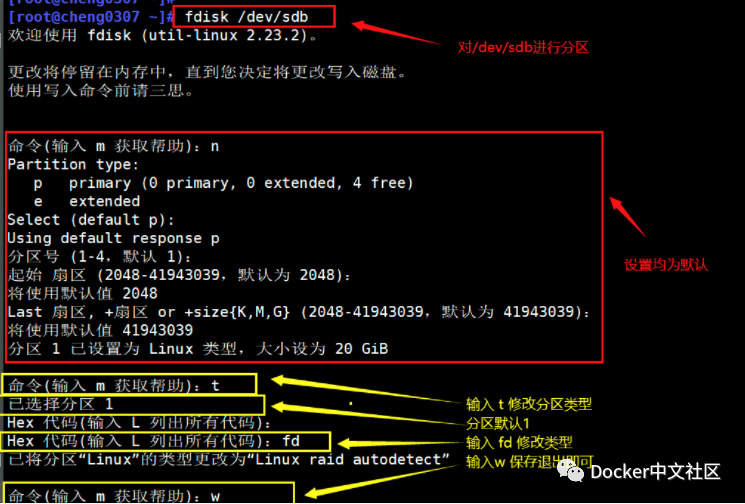

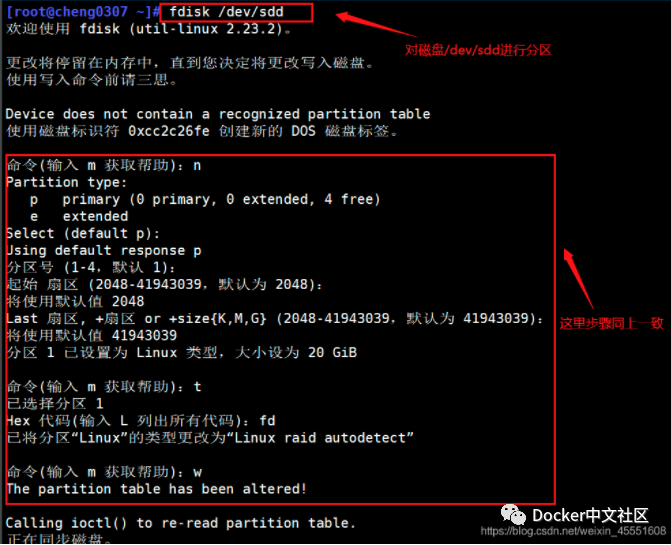

新磁盘划分主分区：类型fd

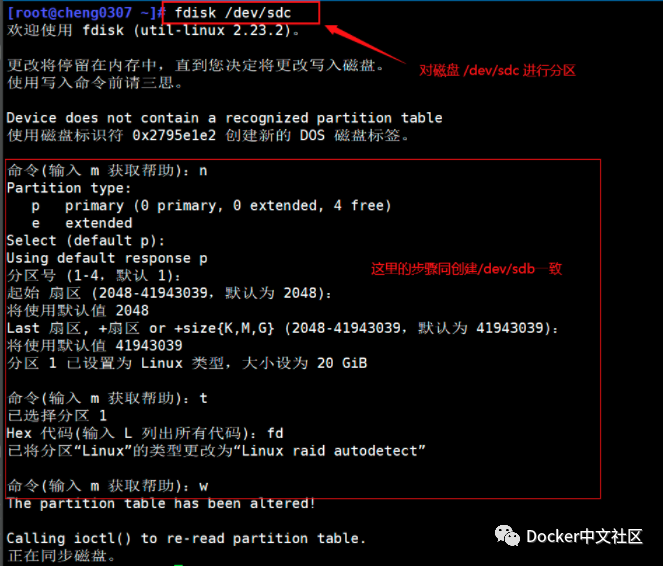

修改 /dev/sdb、/dev/sdc、/dev/sdd和 /dev/sde 磁盘

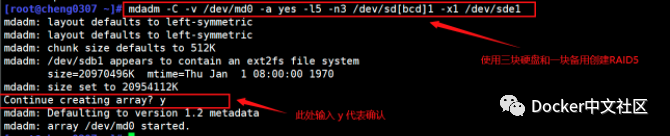

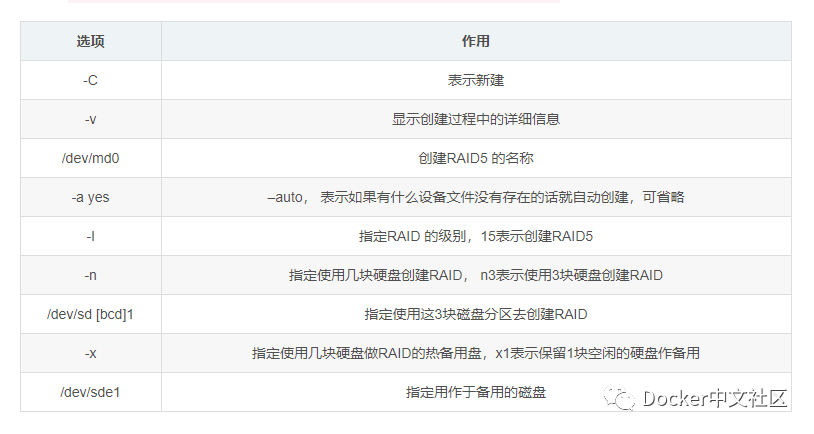

创建RAID 5 设备

#格式
mdadm-C-v/dev/md0-ayes-l5-n3/dev/sd[bcd]1-x1/dev/sde1

查看RAID磁盘详细信息

#查看RAID创建进度的两种方式：
[root@cheng0307~]#cat/proc/mdstat
[root@cheng0307~]#mdadm-D/dev/md0

#每5秒钟动态显示创建过程
[root@cheng0307~]#watch-n5'cat/proc/mdstat'

#检查某块磁盘是否已做RAID
[root@cheng0307~]#mdadm-E/dev/sdb1

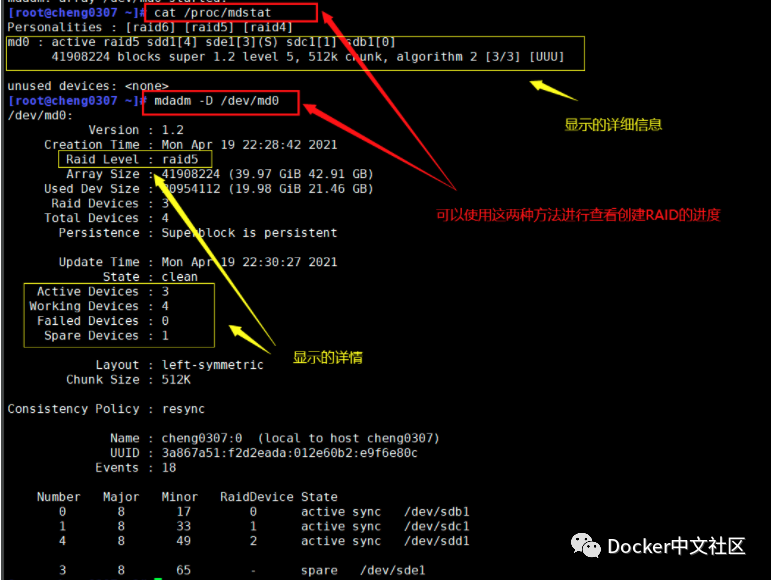

查看RAID创建进度的两种方式

显示内容解释：

[root@cheng0307~]#cat/proc/mdstat
Personalities:[raid6][raid5][raid4]
md0:activeraid5sdd1[4]sde1[3](S)sdc1[1]sdb1[0]
41908224blockssuper1.2level5,512kchunk,algorithm2[3/3][UUU]

#mdo：表示后面创建raid5 包含了sdd1,sde1,sdc1,sdb1
#其中sde1(s)表示是备份
#第四行的uuu：表示前面三块硬盘都是正常的

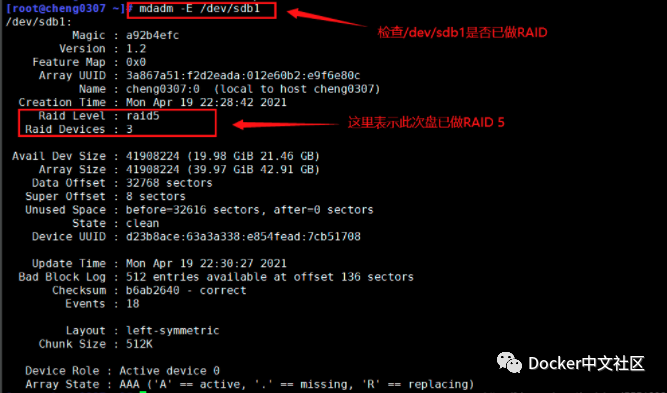

检查/dev/sdb1磁盘是否已做RAID。

也可以使用mdadm -D /dev/md0进行查看。

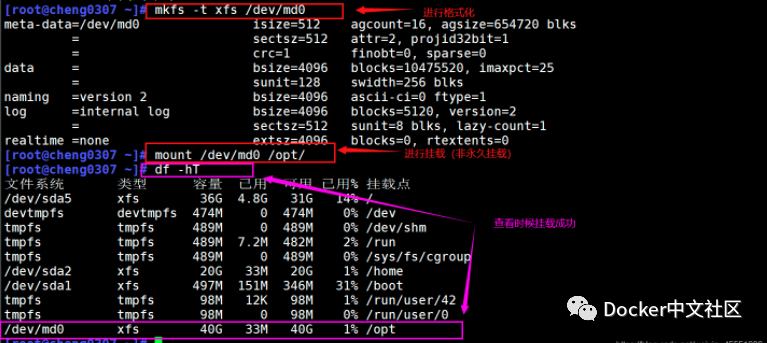

对创建的RAID5 进行格式化并挂载

#格式化
[root@cheng0307~]#mkfs-txfs/dev/md0
#挂载（非永久）
[root@cheng0307~]#mount/dev/md0/opt/

模拟故障检测RAID功能

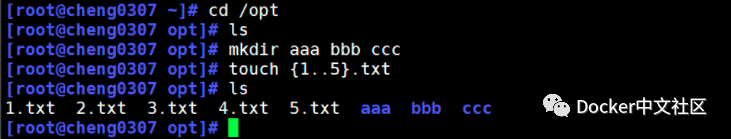

进入挂载目录随便创建一些文件和文档

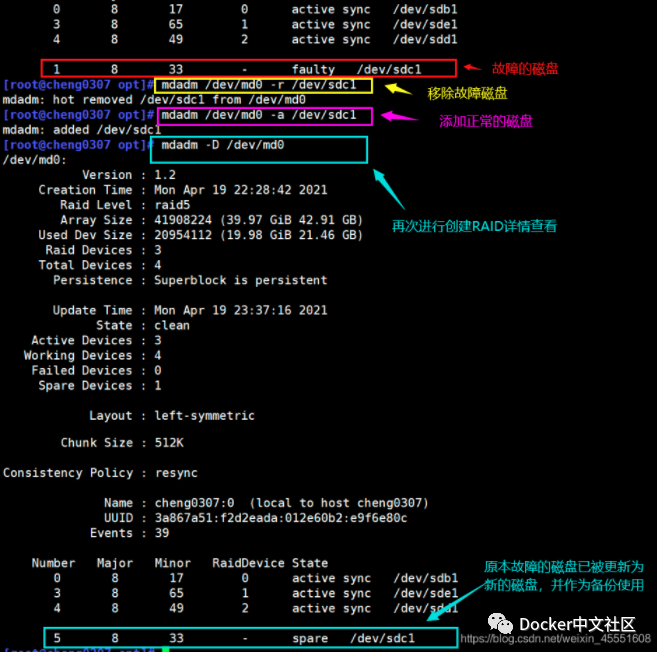

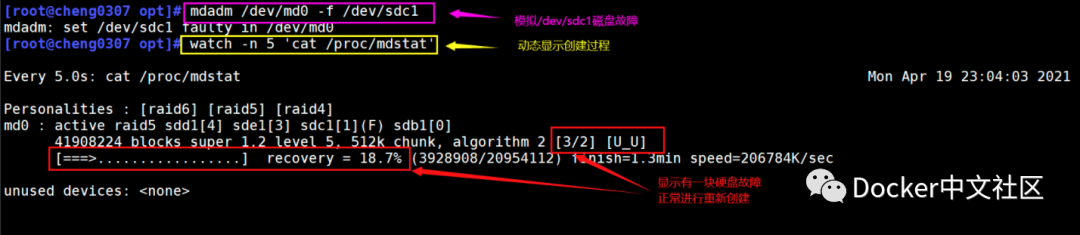

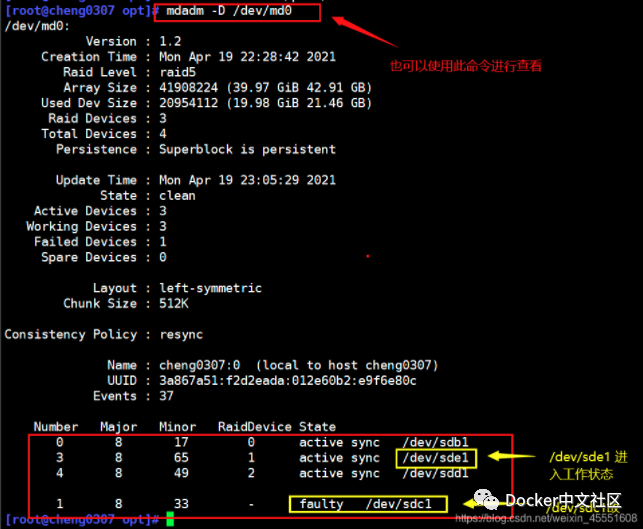

模拟一块磁盘故障，并查看重新创建的过程。

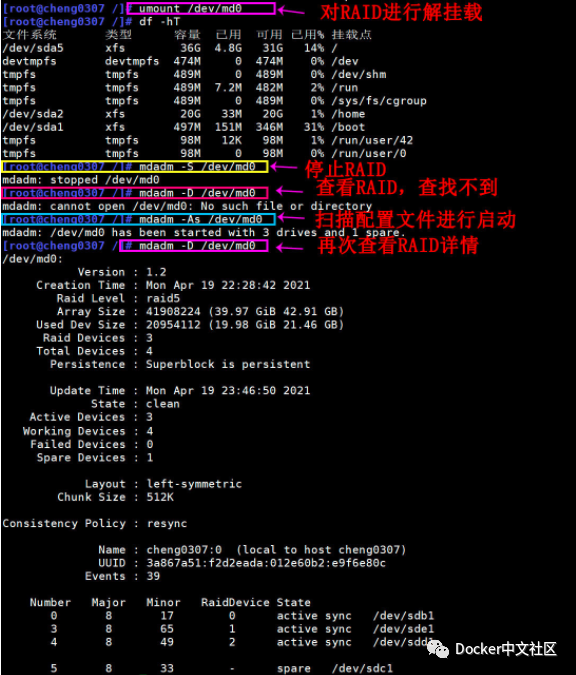

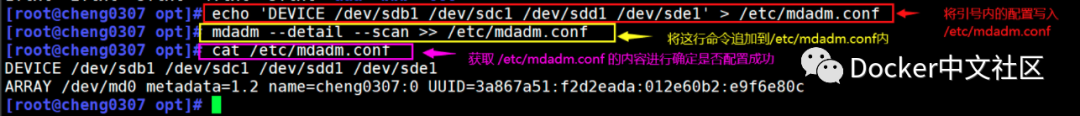

创建相关配置文件

创建/etc/mdadm.conf 配置文件，方便管理软RAID的配置，如：启动、停止等。
